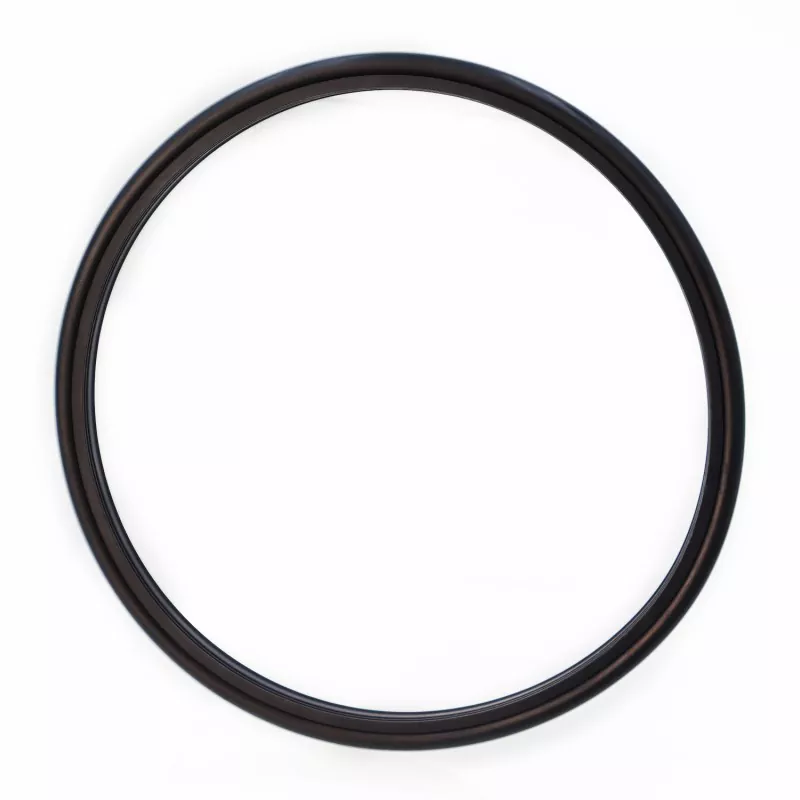

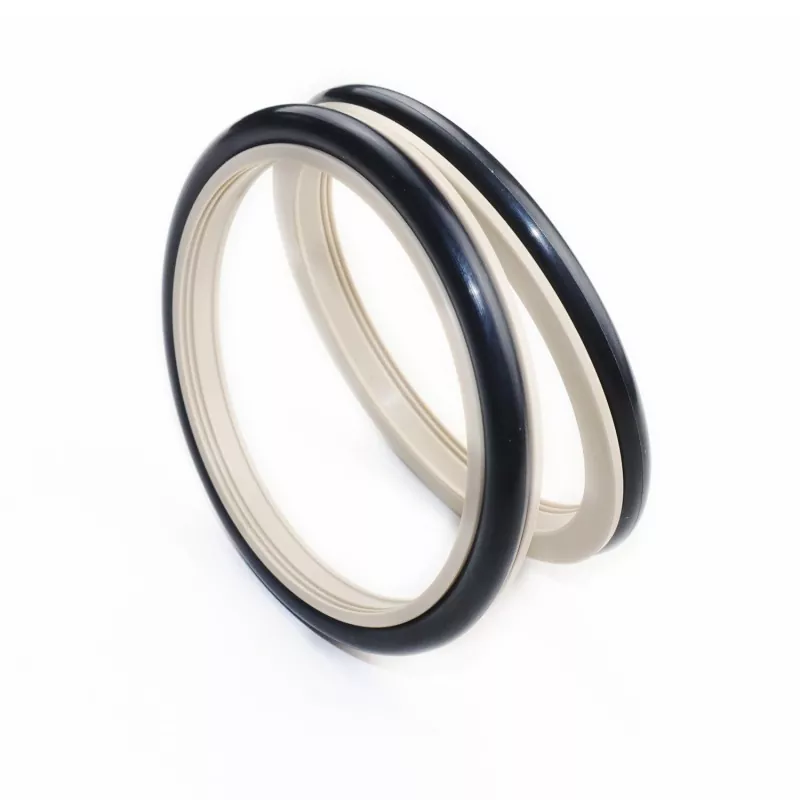

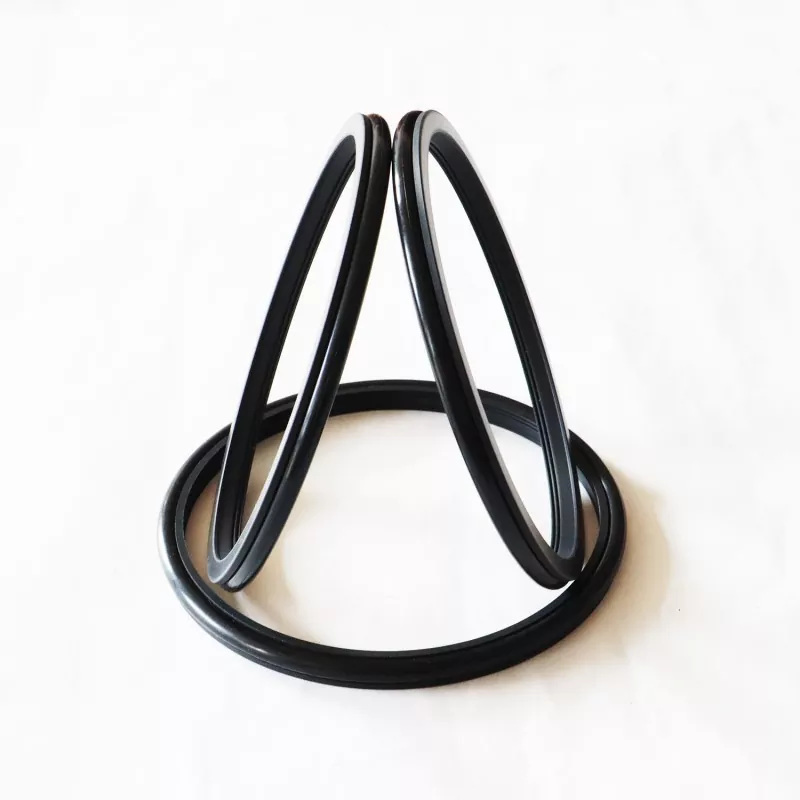

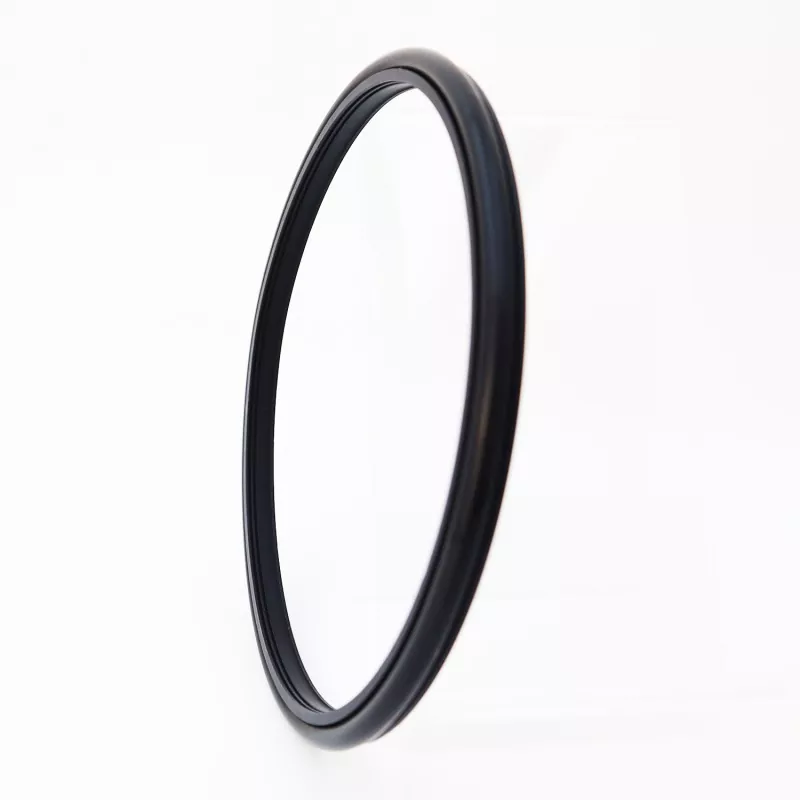

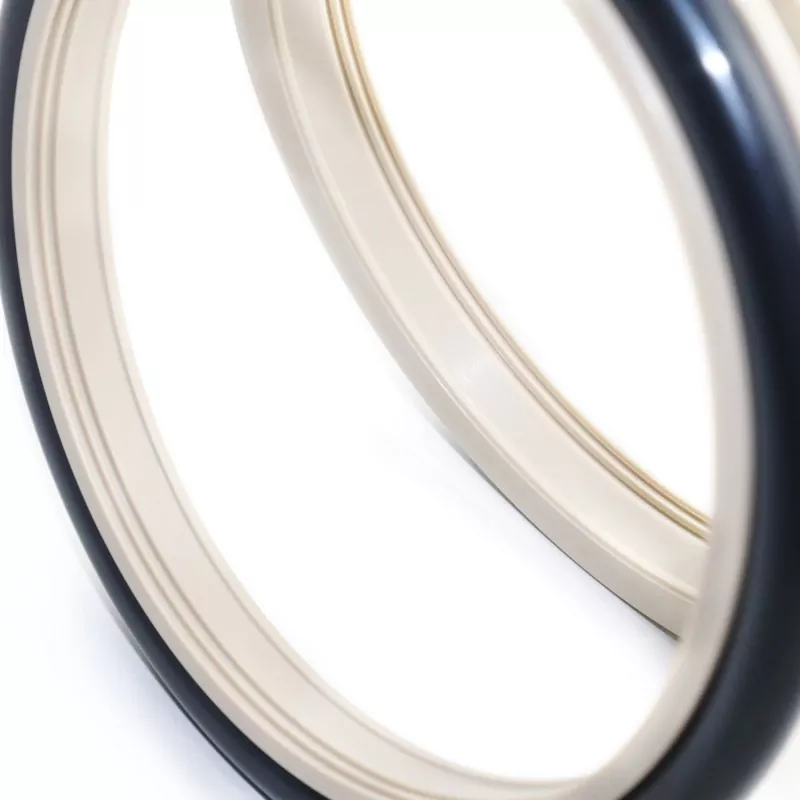

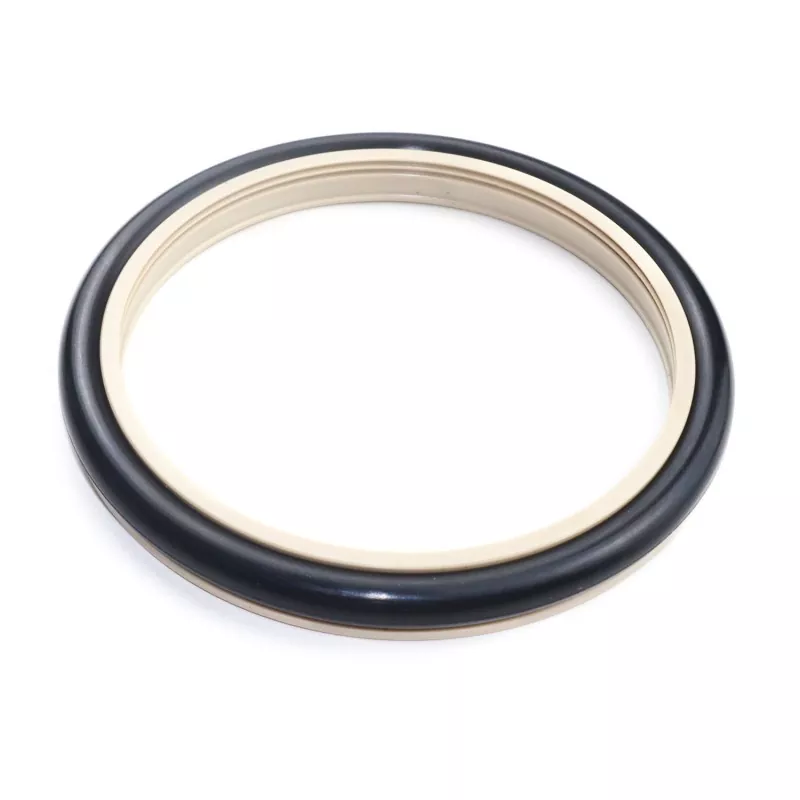

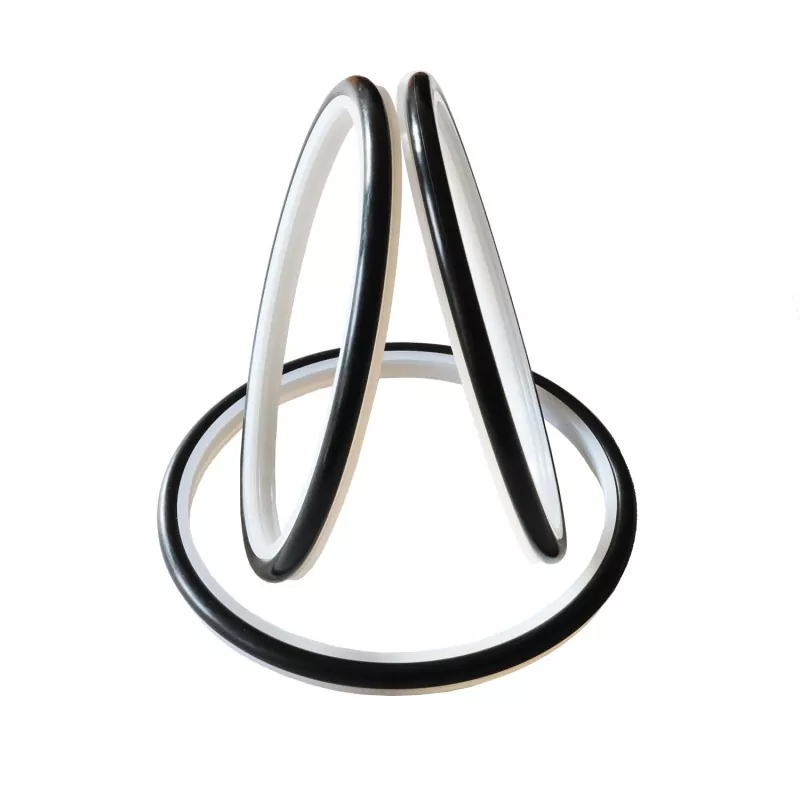

A vedação composta serrilhada reforçada (vedação de pasta de cimento) para hastes de pistão (eixos) consiste em um anel de vedação serrilhado especialmente projetado feito de plástico de engenharia de alto desempenho e um anel de borracha; é adequado para vedação unidirecional em aplicações hidráulicas alternativas e rotativas. É usado principalmente em bombas de êmbolo, bombas de lama, ferramentas de perfuração de parafuso, plataformas de perfuração, equipamentos de exploração de petróleo, usinas de mistura de concreto e muito mais.
As principais características incluem longa vida útil, baixo atrito, excelente desempenho de vedação, design compacto e facilidade de instalação, uso e manutenção. O design otimizado do perfil e da espessura do lábio de vedação garante uma vedação eficaz mesmo quando exposto a meios agressivos, como pasta de cimento.
Quando usado com meios semelhantes a lama, recomenda-se injetar graxa lubrificante entre os dois (ou mais) estágios de vedação.
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Médio |
|
|
Movimento alternativo |
Movimento rotacional |
|||
|
≤100 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
≤2 |
Água, lama, petróleo bruto, óleo hidráulico, emulsão |
|
-20 a +200 (com anel de vedação FKM) |
||||
1. Os materiais de anel de vedação compatíveis incluem: borracha nitrílica R01 (NBR), borracha fluorada R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE4; outros materiais disponíveis incluem PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modelo do pedido: RC2061-80*91.7*7.6-PTFE4-R01 (Modelo - Diâmetro do eixo * Diâmetro da ranhura * Largura da ranhura - Código do material)
Estão disponíveis tamanhos dentro da faixa de parâmetros especificada.
|

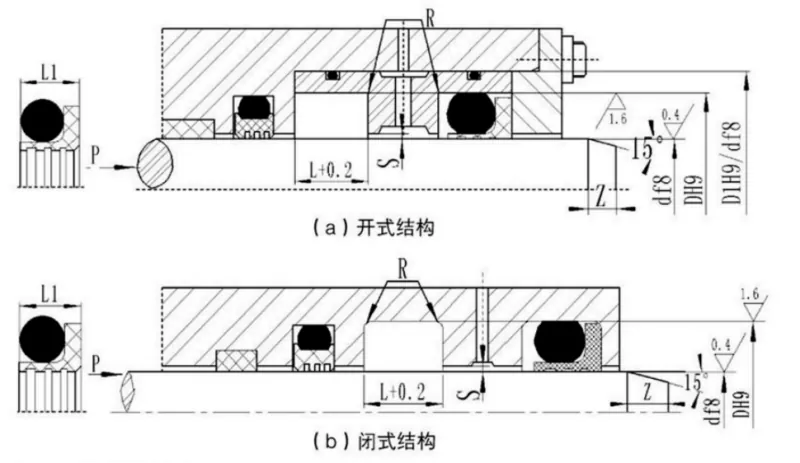

Faixa de diâmetro do eixo Tipo padrão df8 RC2061 |
Faixa de diâmetro do eixo Serviço Pesado df8 RC2061-Z |
Diâmetro da ranhura D H9 |
Largura da ranhura L+0,2 |
Largura da vedação L1 |
Raio de canto Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro da seção transversal do anel de vedação |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diâmetros de eixo ≤30 mm, recomenda-se um projeto de ranhura aberta.
2. Para aplicações de vedação rotativa, a dureza da superfície do eixo rotativo deve ser HRC ≥58.
3. Para pressões superiores a 30 MPa, recomenda-se um ajuste H8/f8 para a folga de extrusão.
