Vedação de vedação da haste da haste

Nossa série RCS, por meio de design profissional e produção técnica, atende às diversas necessidades de vedações de giro de vedação da haste do pistão, fornecendo soluções precisas de cenários gerais a condições de trabalho extremas.

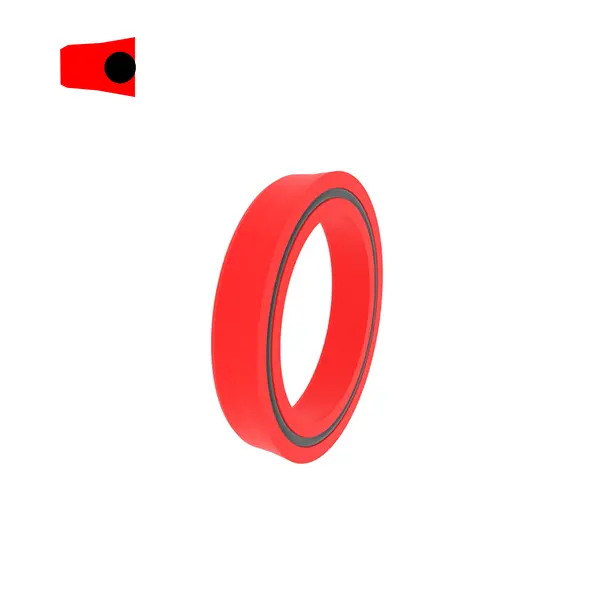

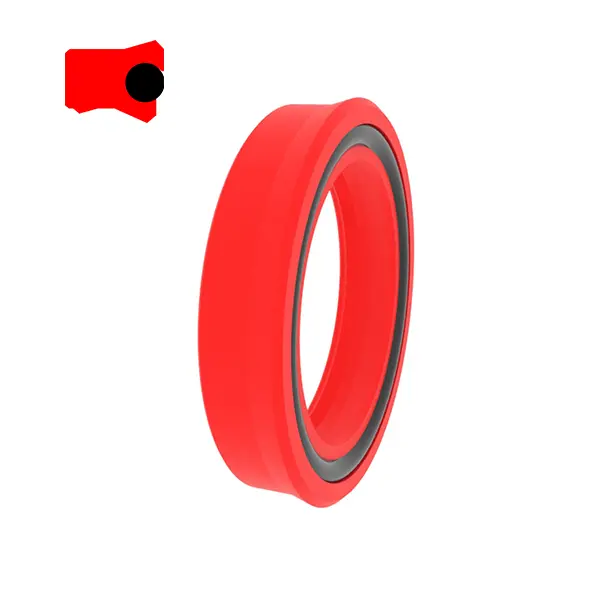

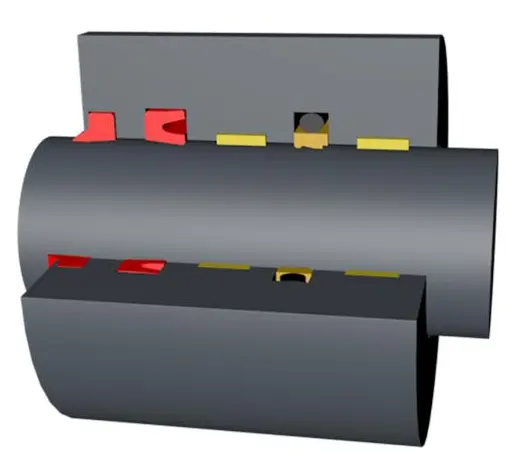

Em termos de projeto estrutural, os modelos básicos estão centrados na estabilidade e na facilidade de uso: o RCS101/103 aumenta a incorporação da estabilidade por meio de anéis O ou lábios auxiliares de pré-aperto, especialmente para traços curtos; O RCS102/104R/117R suporta pressões mais altas otimizando a compatibilidade do material e da ranhura (como RCS102R para cenários de alta pressão da ranhura padrão). Para sistemas pneumáticos, o RCS105/205 adota um design de lábios especiais para manter o filme lubrificante de petróleo e se adaptar a ambientes de lubrificação/não-lubrificação.

Os selos Ruichen também se concentram na inovação material e funcional. Modelos como RCS118/119/124-129 usam politetrafluoroetileno (PTFE) ou poliuretano como corpo principal, combinado com molas ou anéis de O para equilibrar a pressão, para obter baixo atrito, desgaste anti-secagem e resistência à corrosão, atendendo a limpeza e alta resistência aos requisitos de equipamentos químicos e de enchimento de alimentos. O RCS129 pode formar um sistema de vedação com RCS101, que é adequado para máquinas de caminhada e equipamentos hidráulicos pesados; O RCS126-128 otimiza a vedação de baixa pressão através do design da peça em V assimétrica e é personalizada para a indústria farmacêutica e química.

Para condições de trabalho complexas, o RCS120/138 e outras vedações de ação dupla têm design de anel de suporte integrado, que é resistente a alta pressão e distorção e adapta-se a ranhuras compactas; O RCS131 é um substituto do anel de O, resistente à extrusão e resistência química, e tornou-se a escolha preferida para a indústria alimentar e farmacêutica. E o RCS116/216 pode reparar rapidamente cilindros antigos através da instalação do equipamento para reduzir os custos de inatividade.

A série RCS ajuda os clientes a lidar com alta pressão, alta velocidade, mídia corrosiva e desafios especiais da indústria, e a melhorar a confiabilidade e a vida dos equipamentos.

Recursos e aplicações do produto:

As vedações de giro de vedação da haste do pistão são adequadas para cilindros e cilindros hidráulicos, veículos de engenharia, máquinas agrícolas, guindastes e equipamentos hidráulicos marinhos, máquinas -ferramentas.

Utilizado em máquinas industriais pesadas, prensas, indústria química, cilindros de petróleo rápido e indústria de alimentos para máquinas de posicionamento, indústria farmacêutica.

Vantagens

As vedações de giro da vedação da haste do pistão estão incorporadas na ranhura de forma estável, com uma ampla faixa de temperatura, excelente desempenho estático e dinâmico de vedação e forte capacidade de recuperação residual de óleo em condições dinâmicas. Baixo atrito, sem rastreamento, alta resistência ao desgaste, baixos valores estáticos e de atrito, apenas bom desempenho anti-extrusão, boa condutividade térmica e uma ampla faixa de temperatura.

Adequado para hastes de pistão antigas, o tipo aberto fácil de instalar.

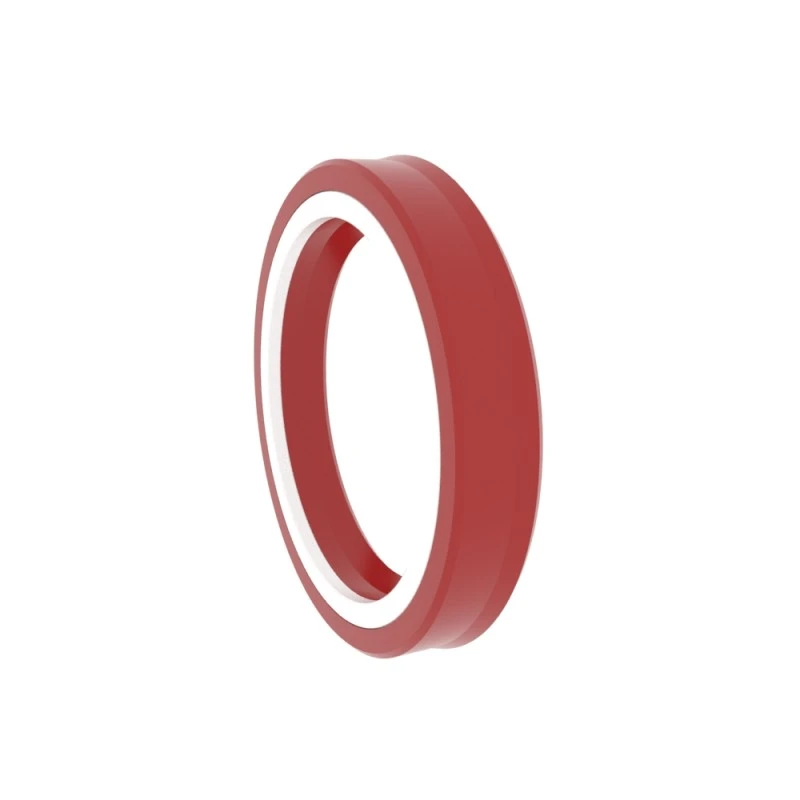

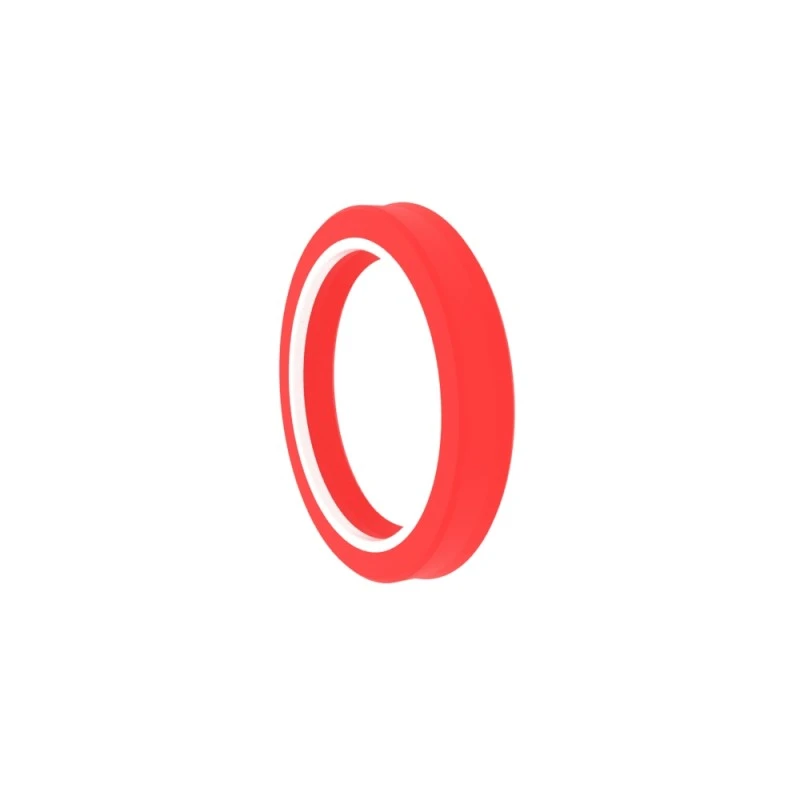

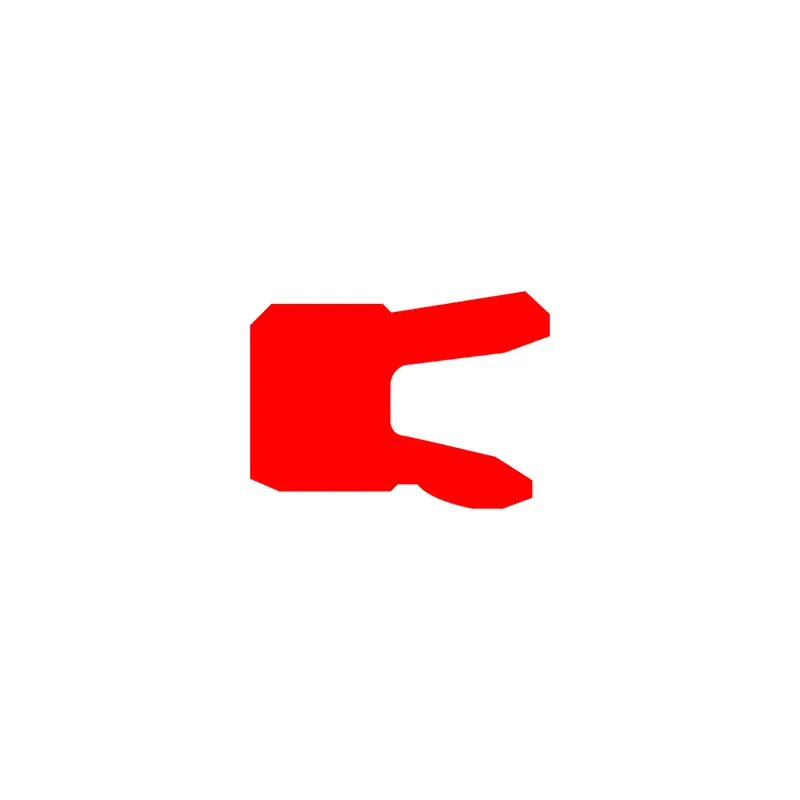

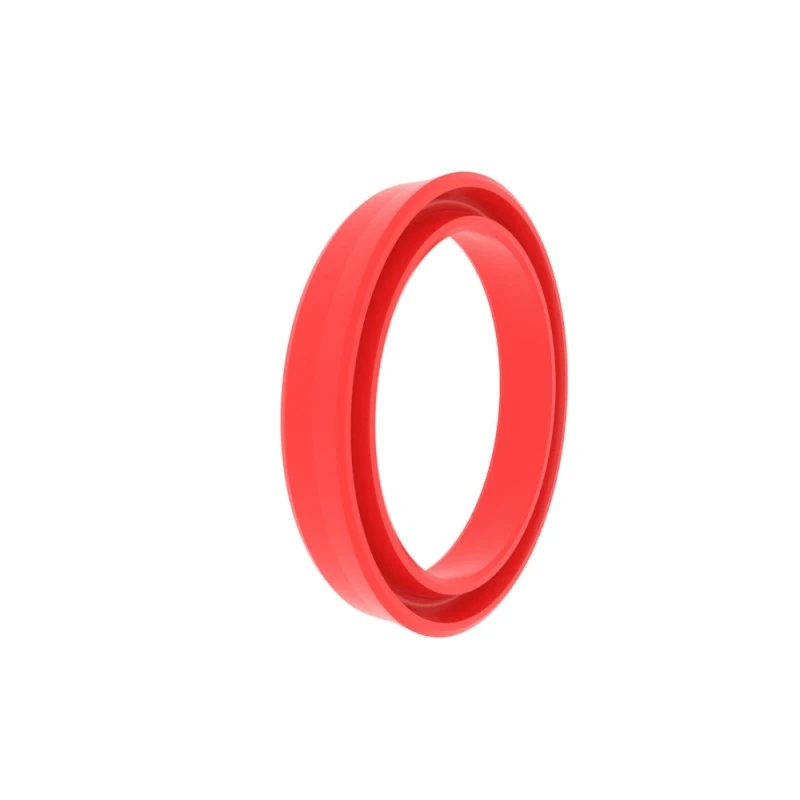

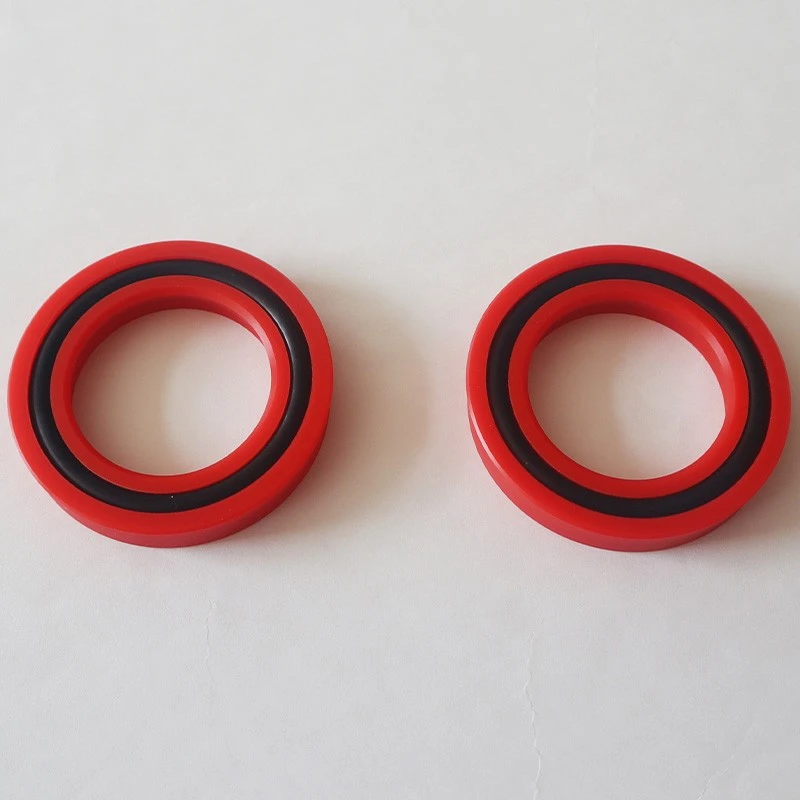

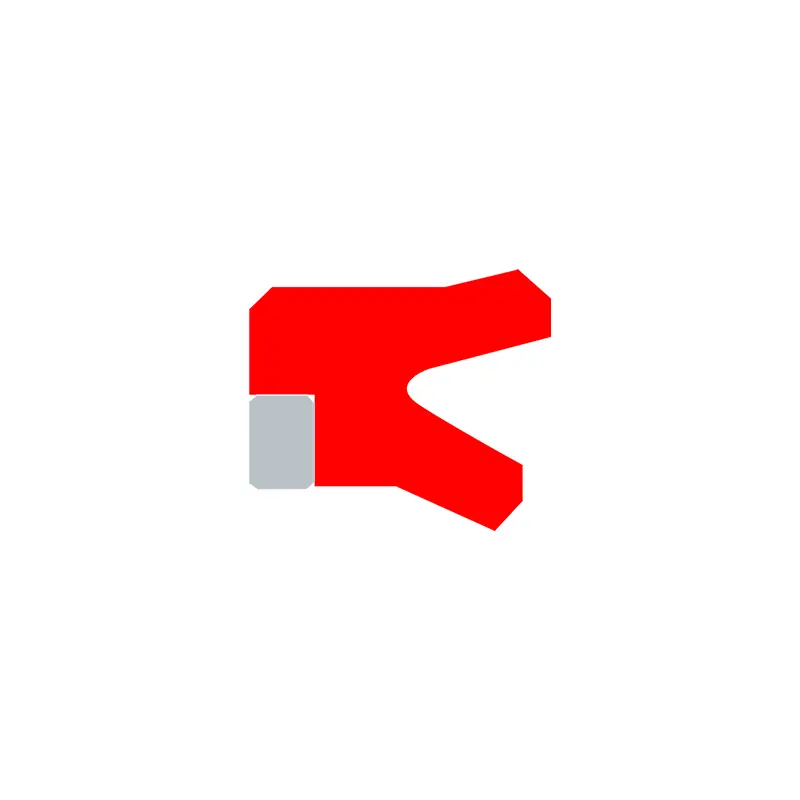

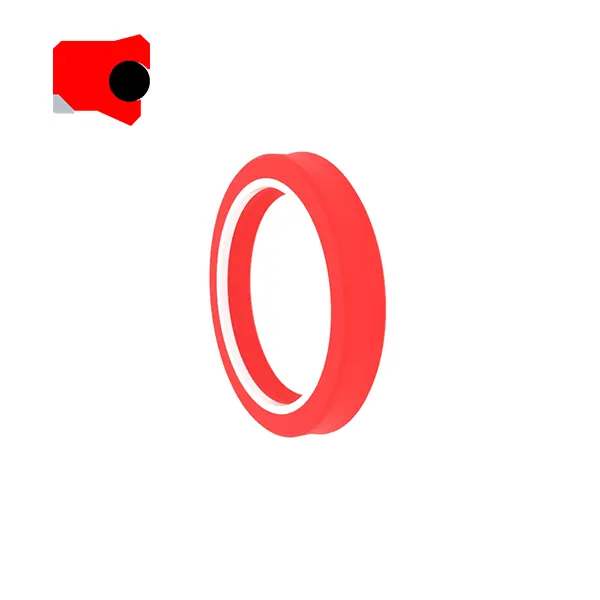

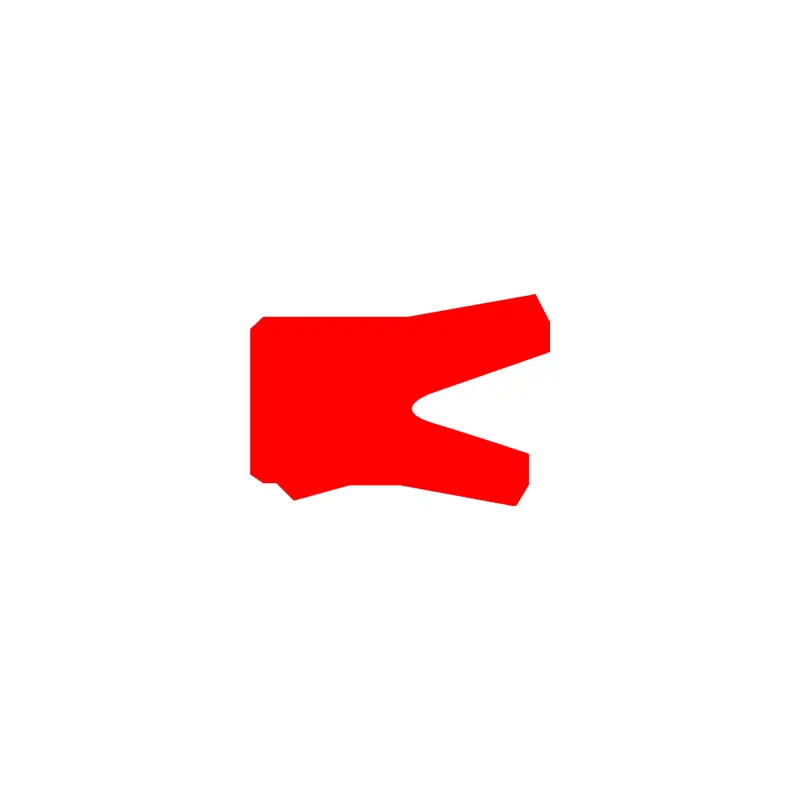

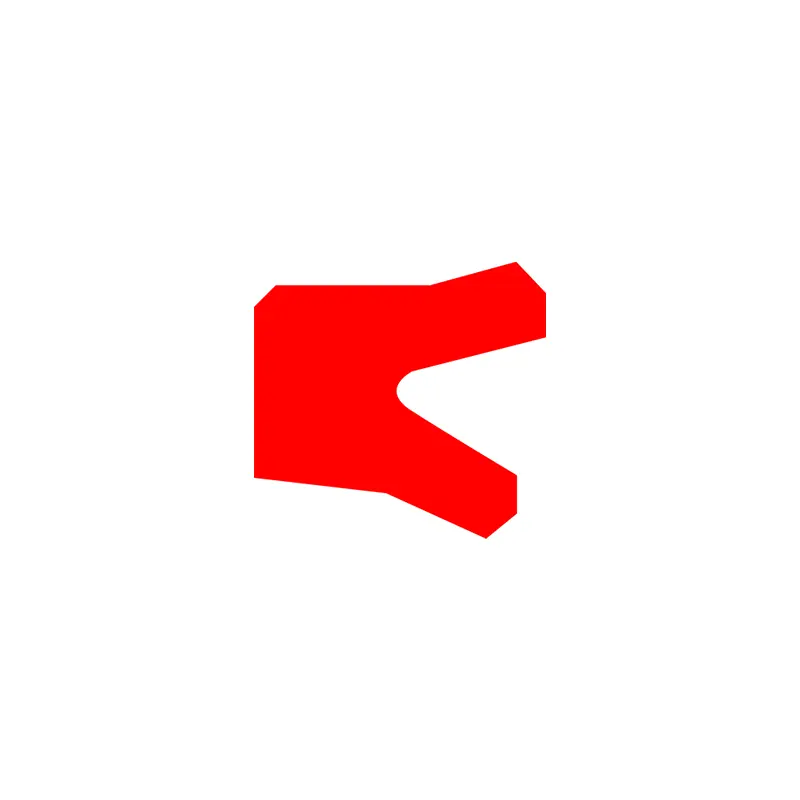

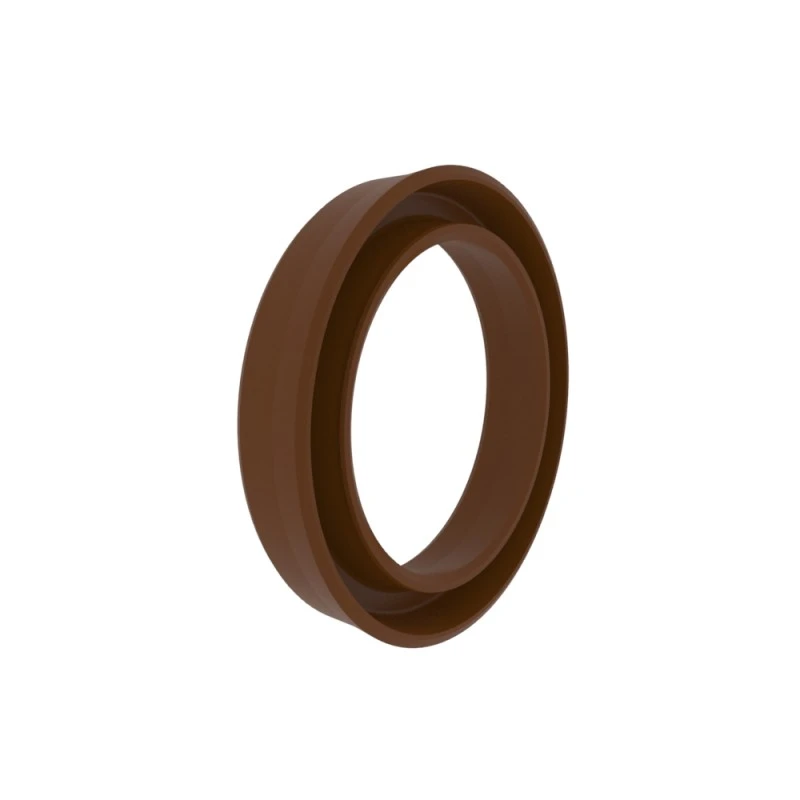

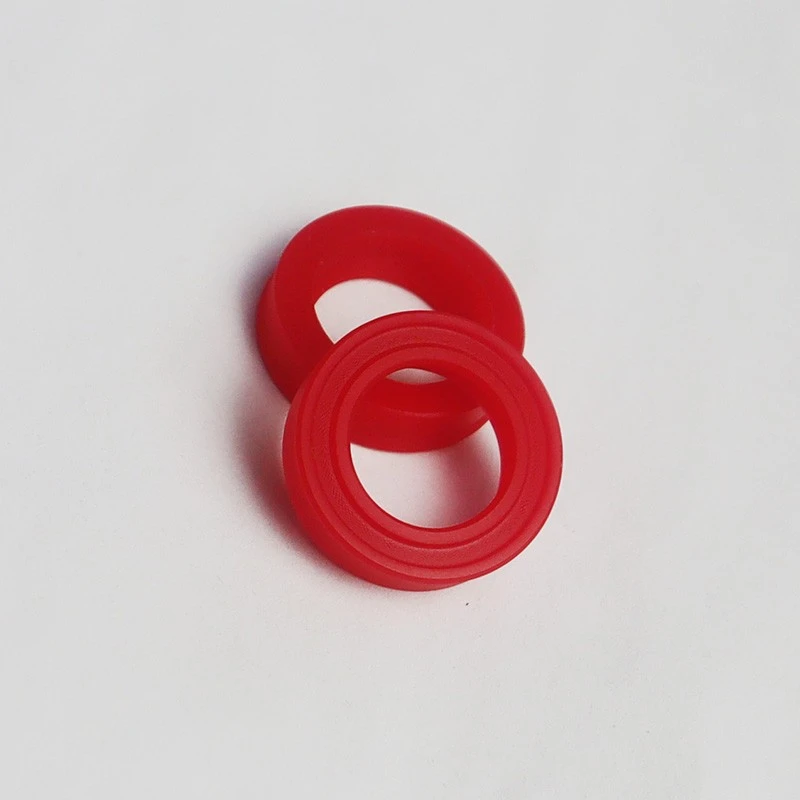

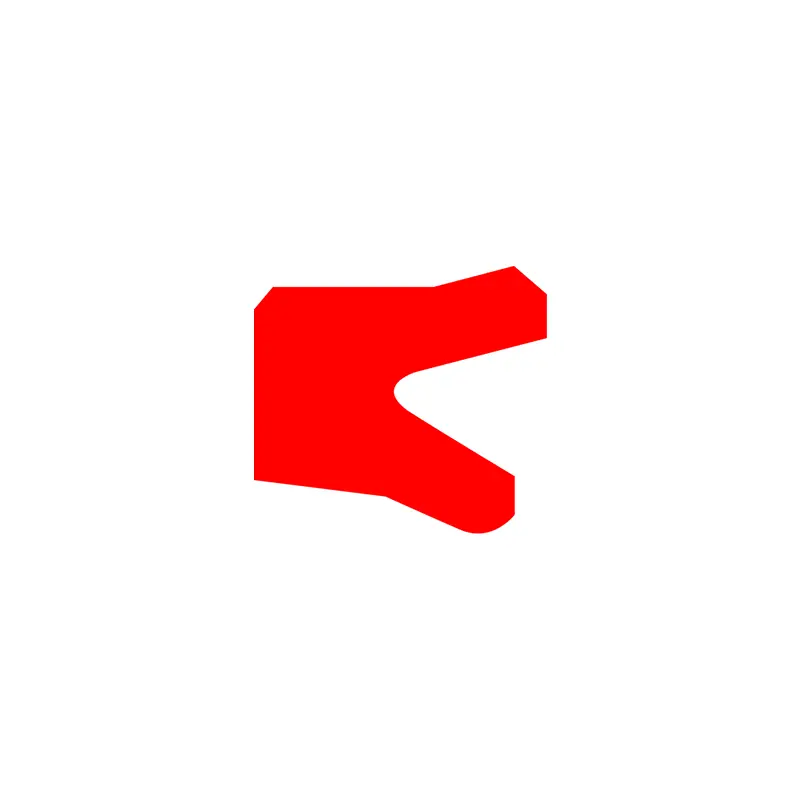

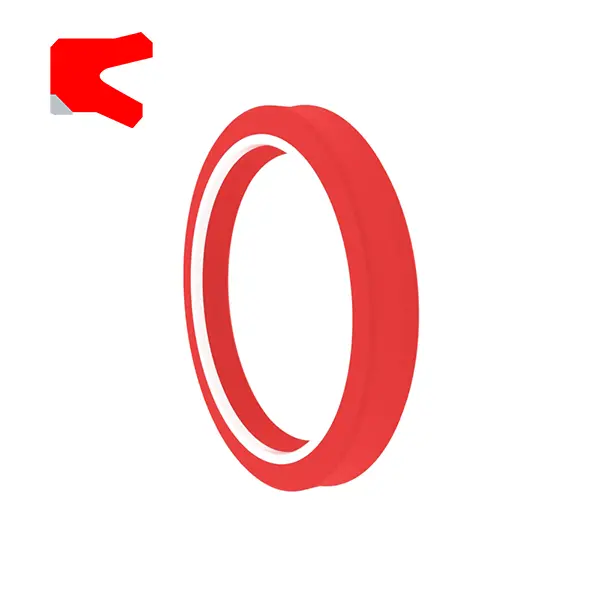

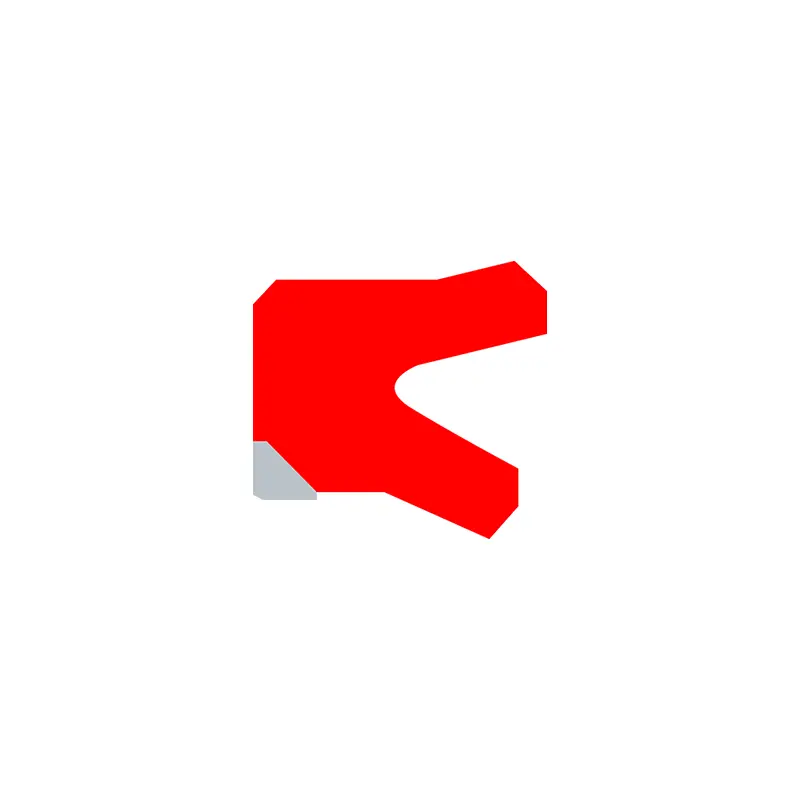

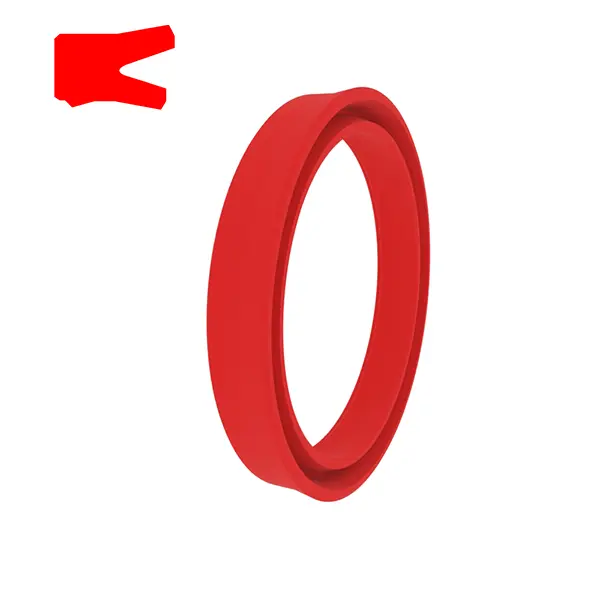

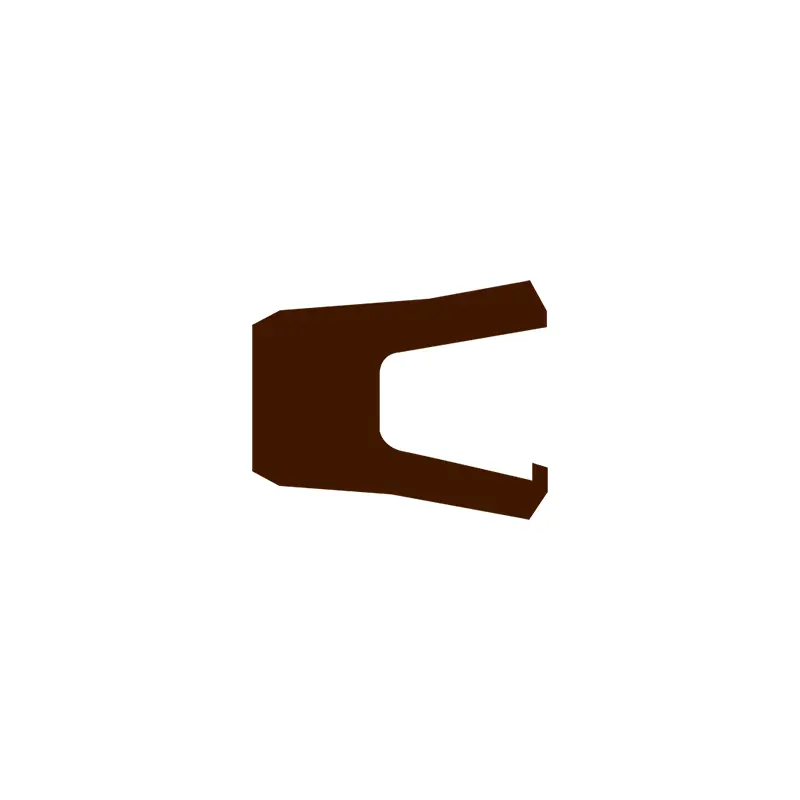

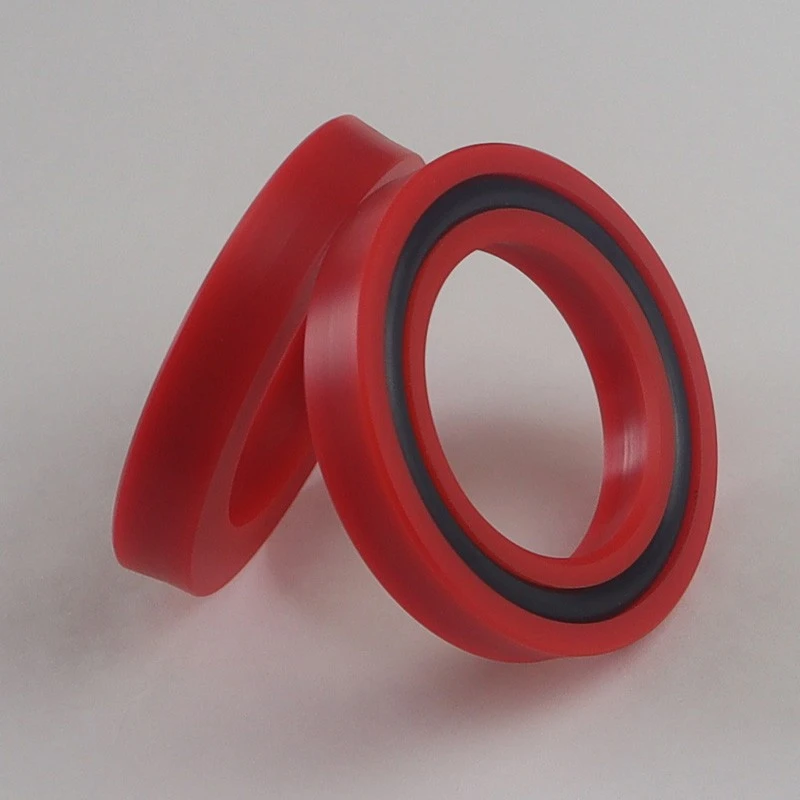

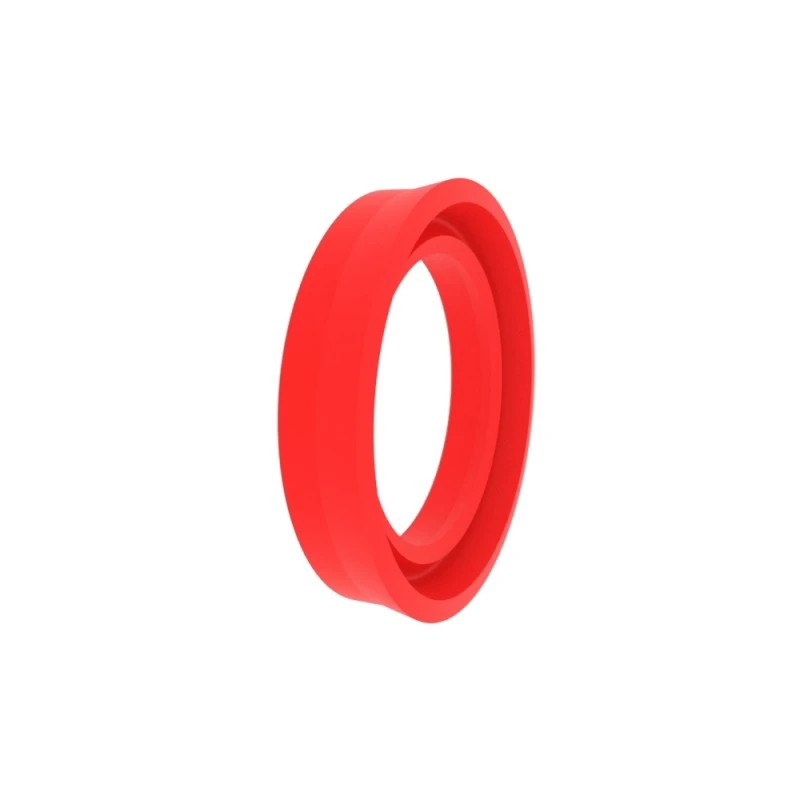

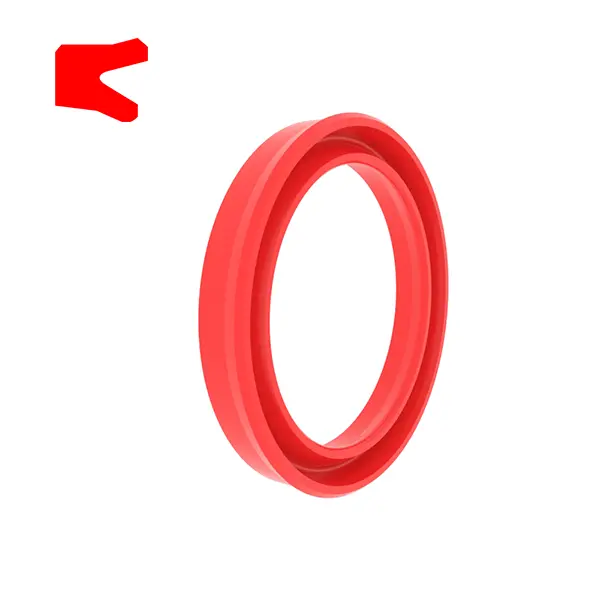

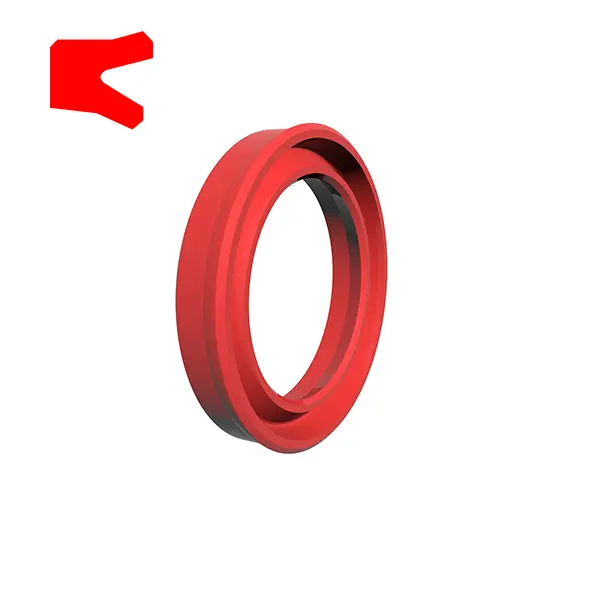

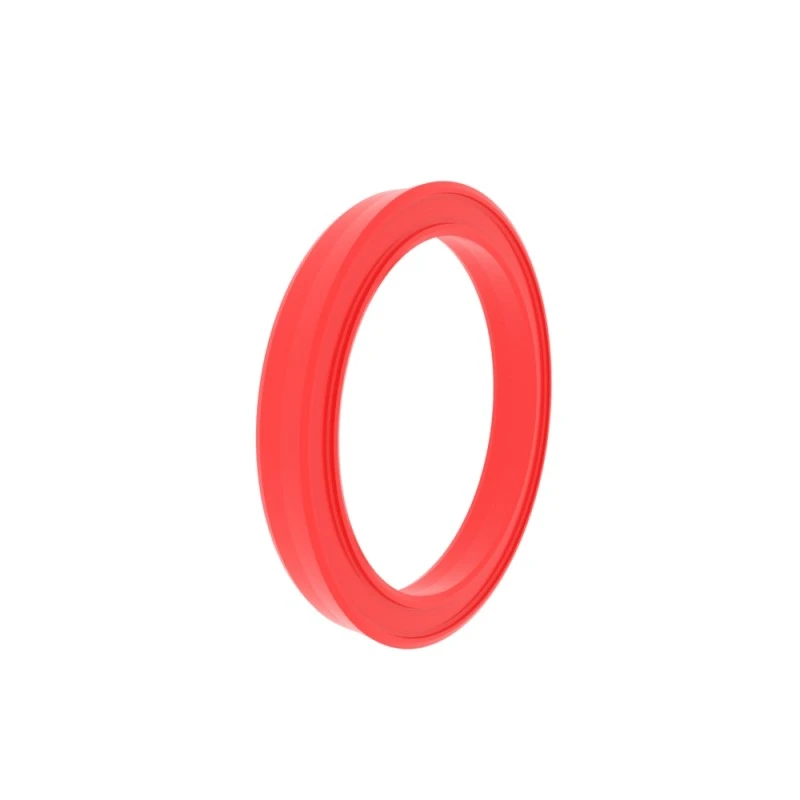

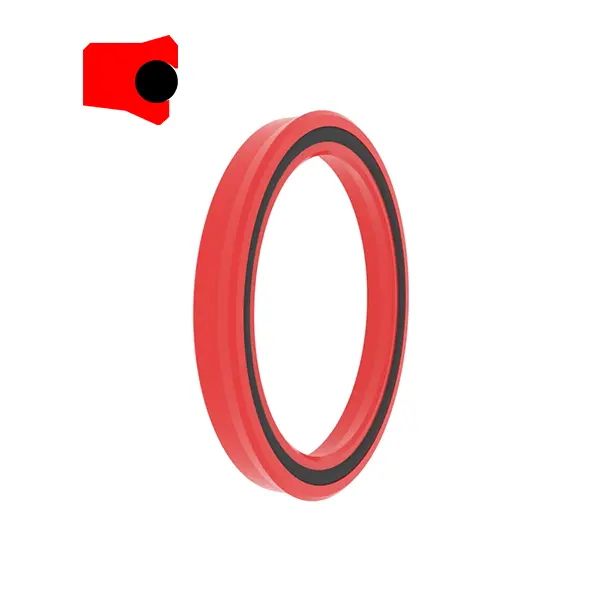

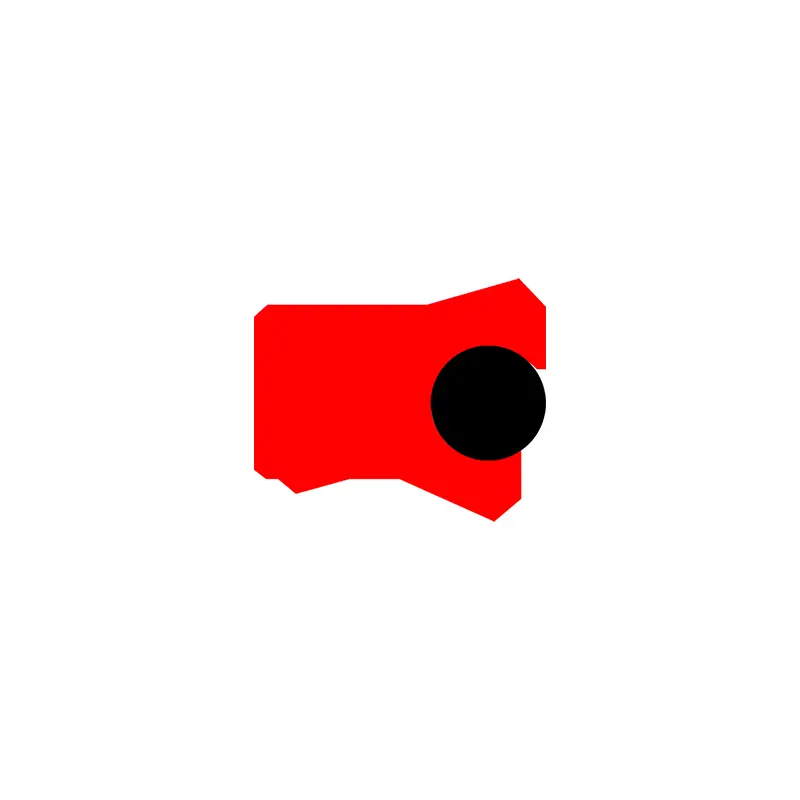

RCS101

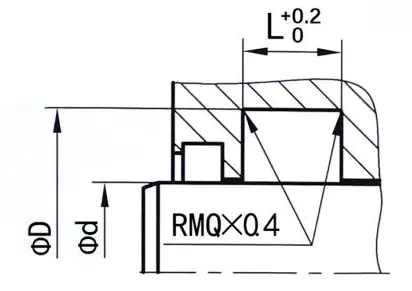

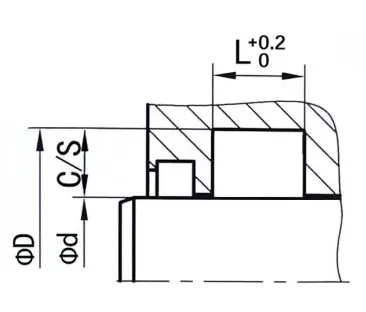

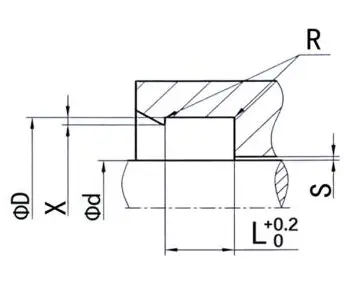

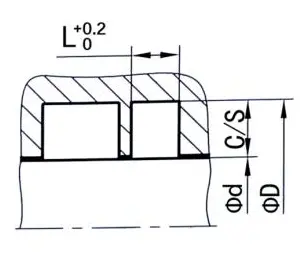

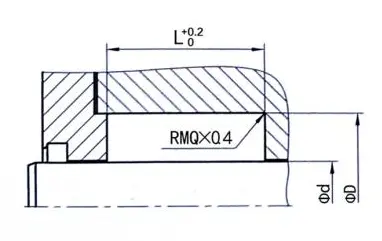

Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco

Exemplo de pedido

Modelo: RCS101

Tamanho do sulco: 100x115x10

Material: RC-PU-H

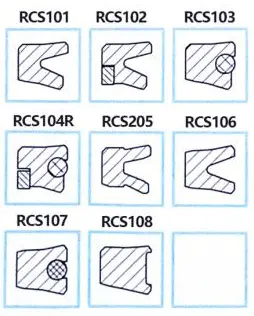

Tipo de vedação: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Aplicação principal: Adequado para cilindros hidráulicos e pneumáticos
Vantagens: incorporação estável na ranhura, ampla faixa de temperatura, excelente desempenho de vedação estática e dinâmica, forte capacidade de extração de óleo residual em condições dinâmicas.
Material: poliuretano, borracha

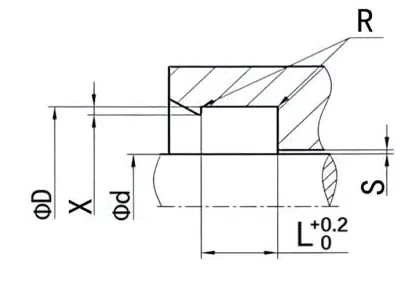

Exemplos de groove de vedação	A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas)
		Φd	Φd	L	c/s	Lacuna de extrusão máxima
						100bar	250bar	400bar
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149,9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

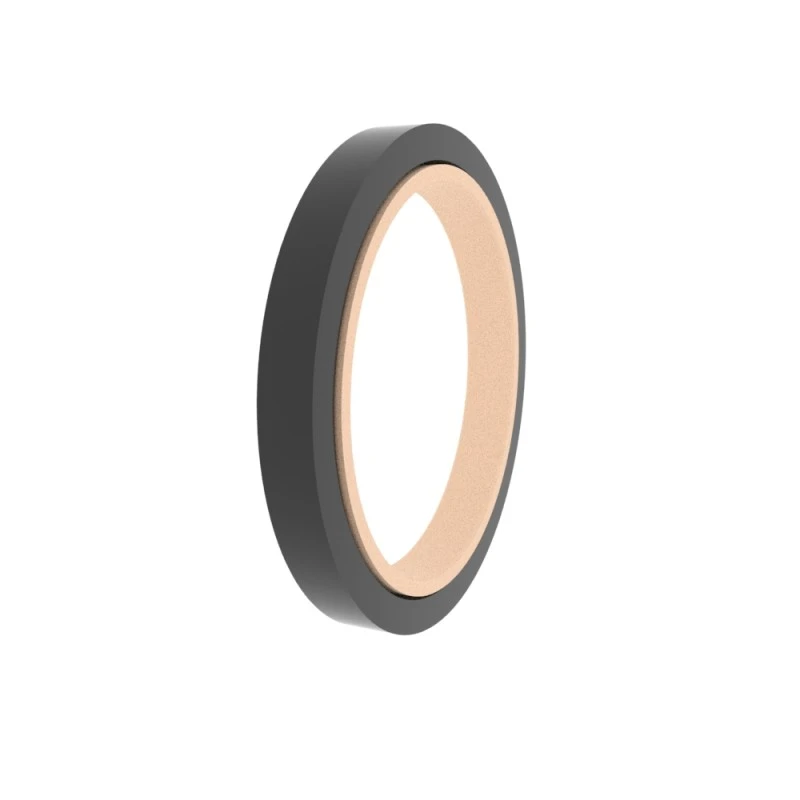

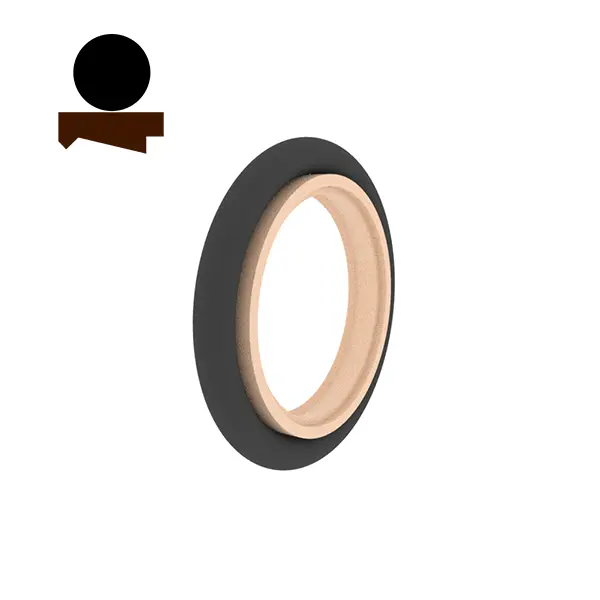

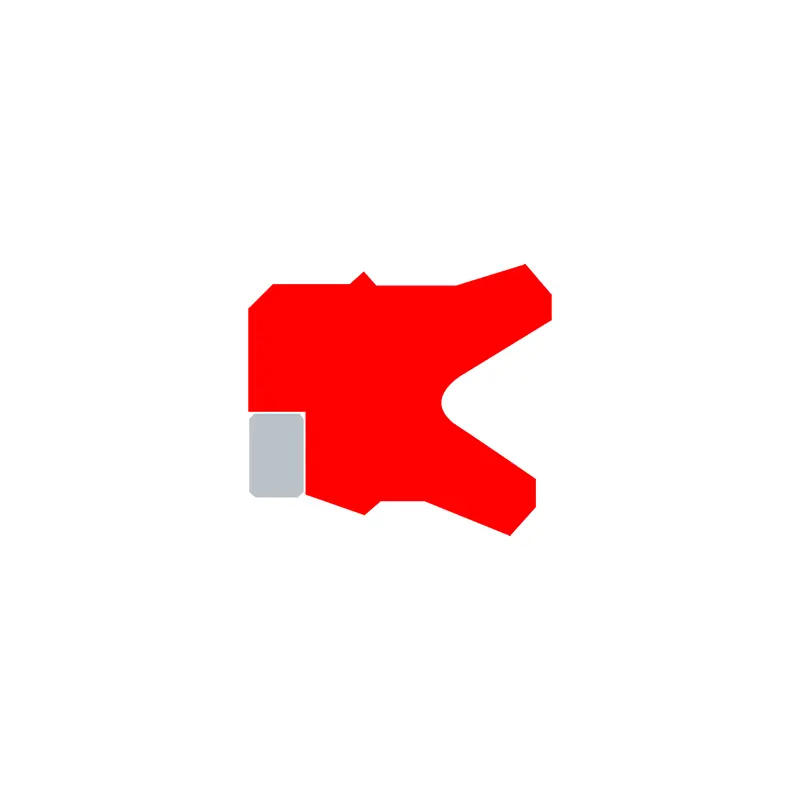

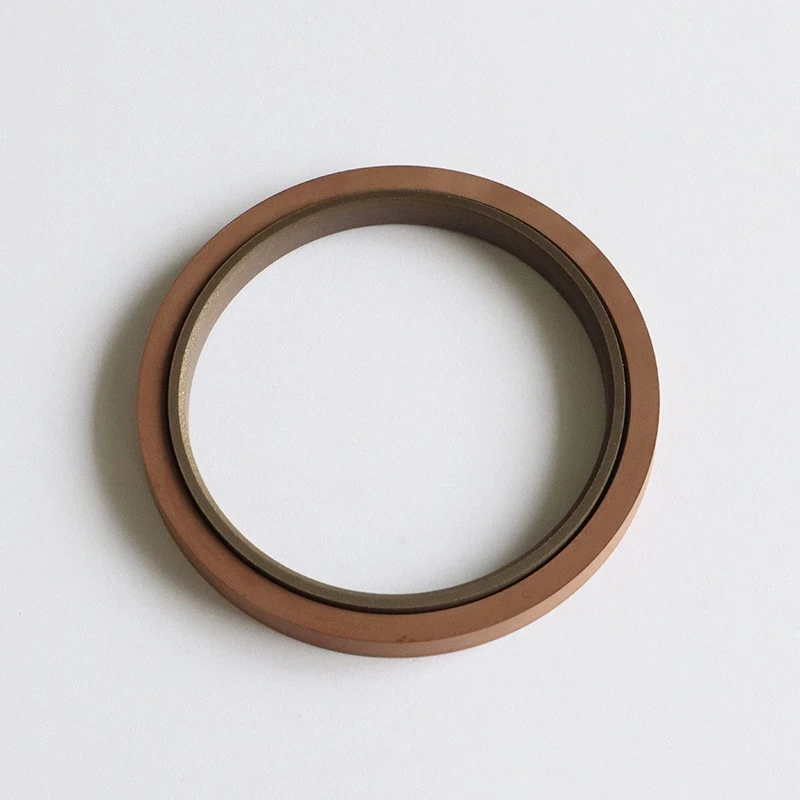

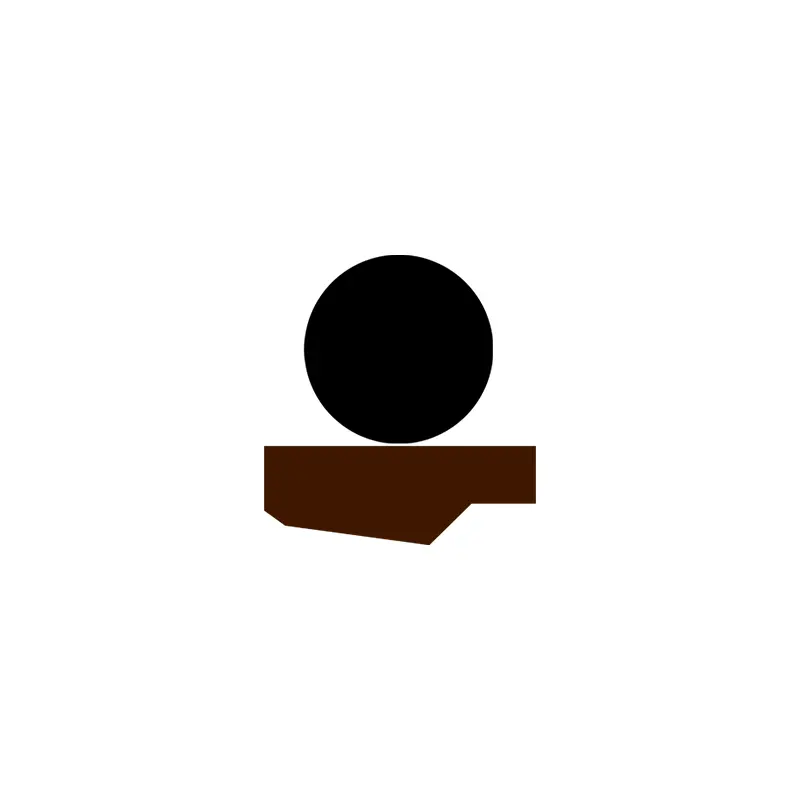

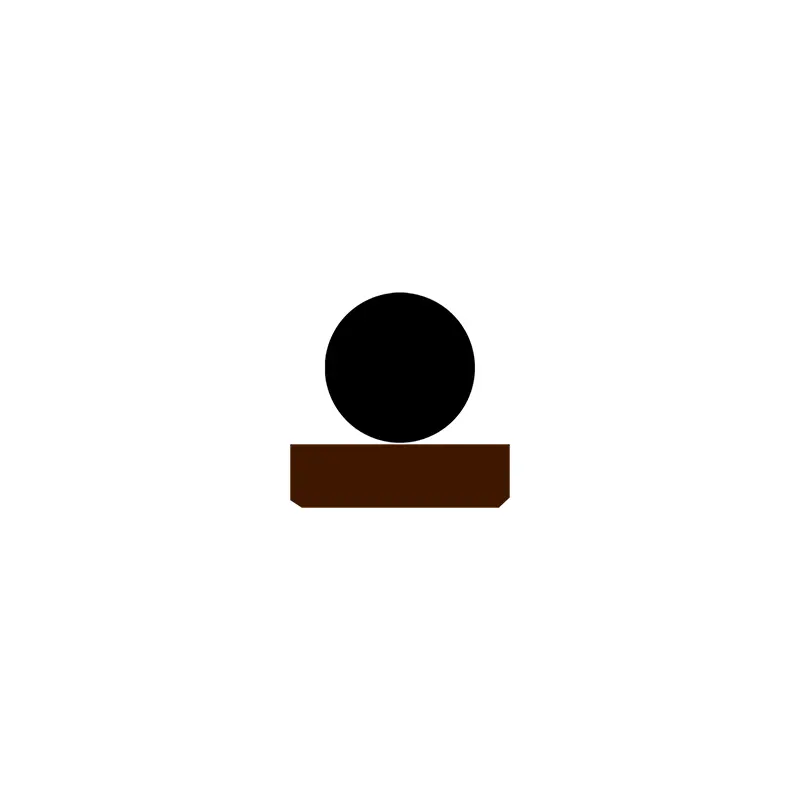

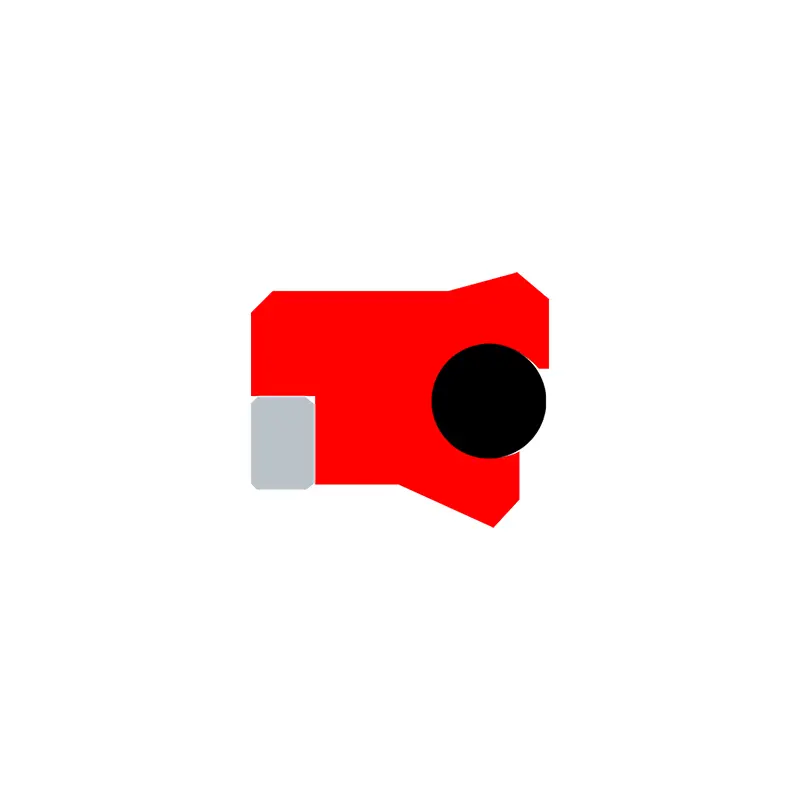

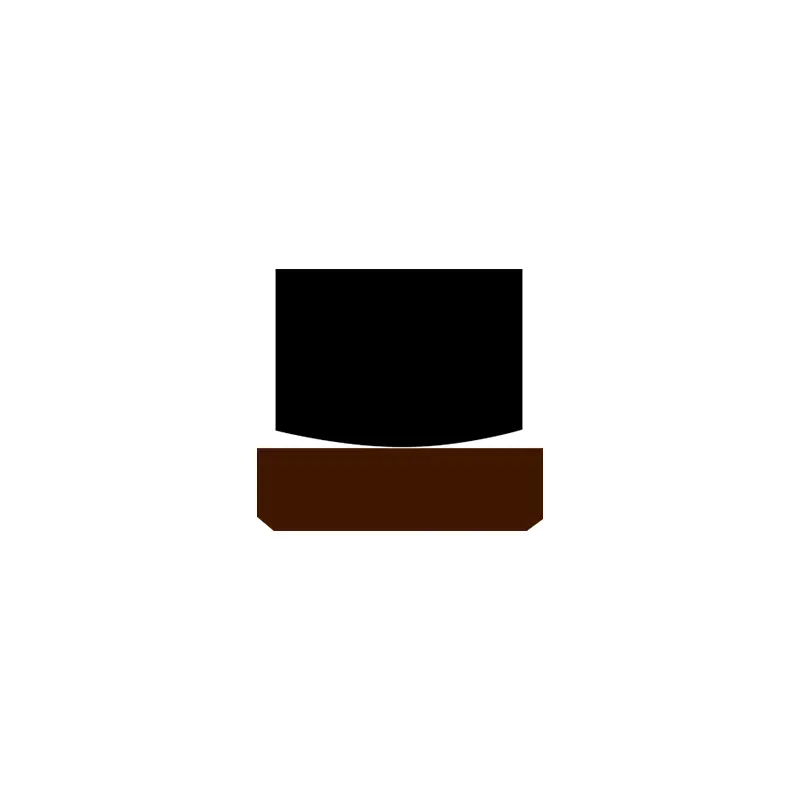

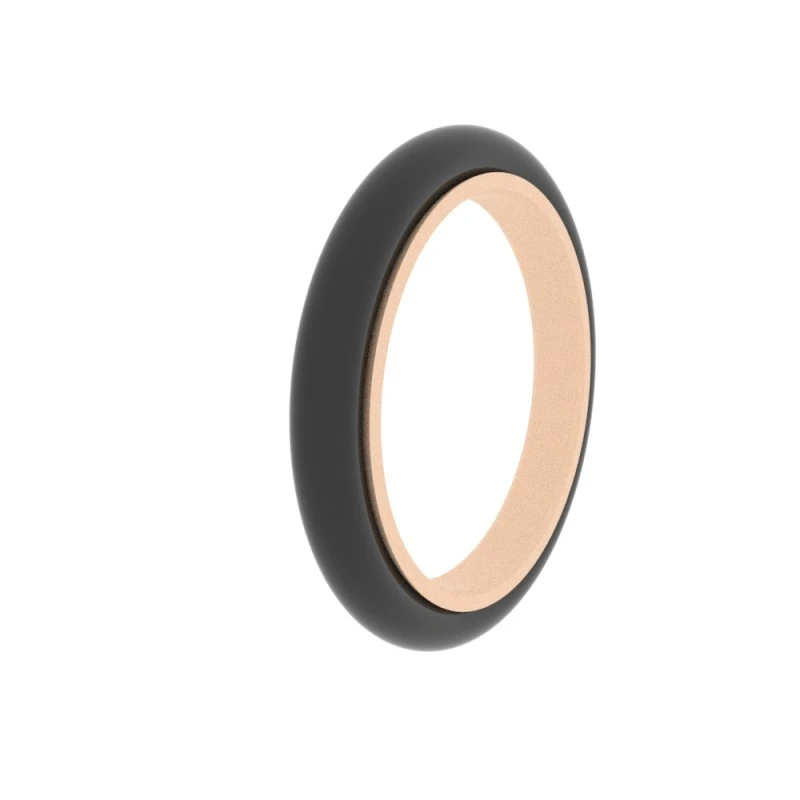

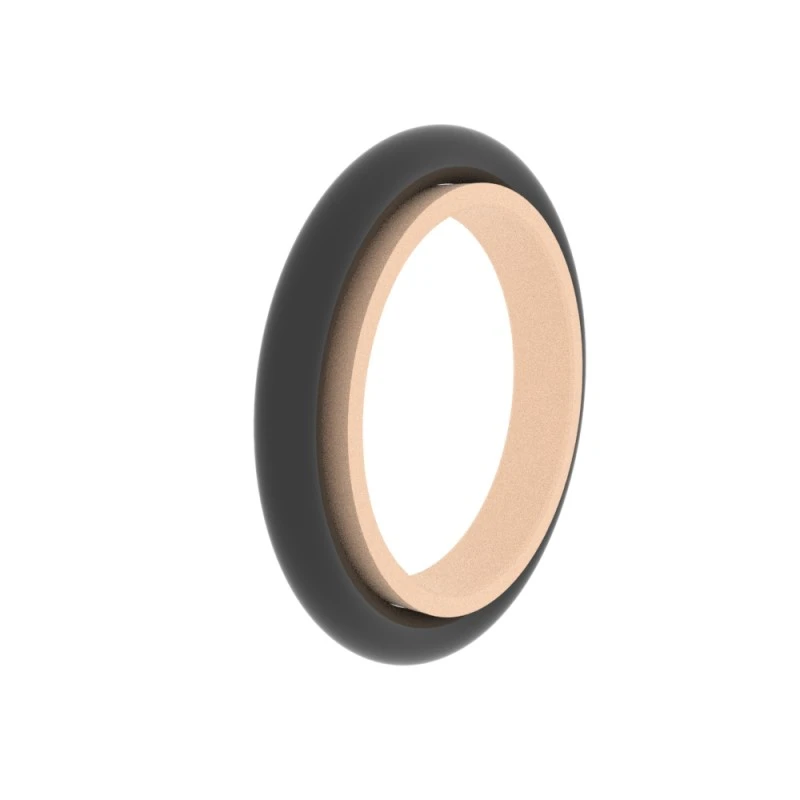

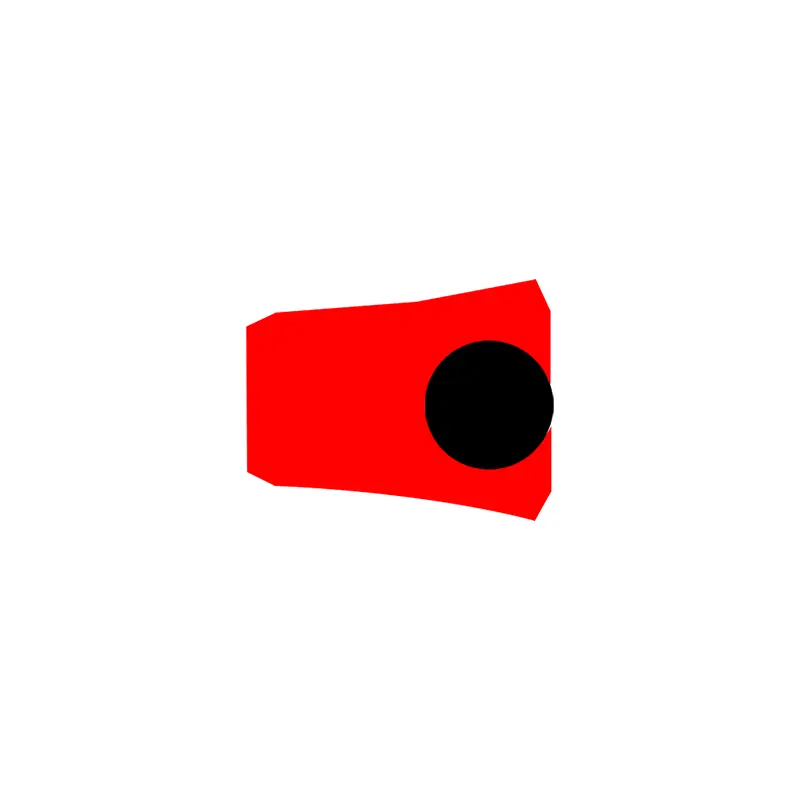

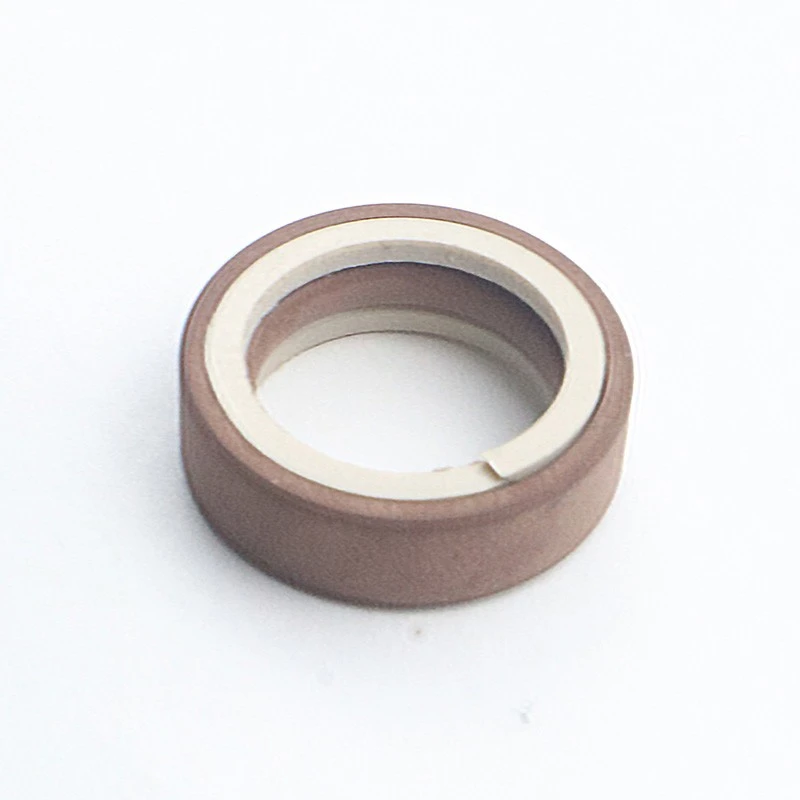

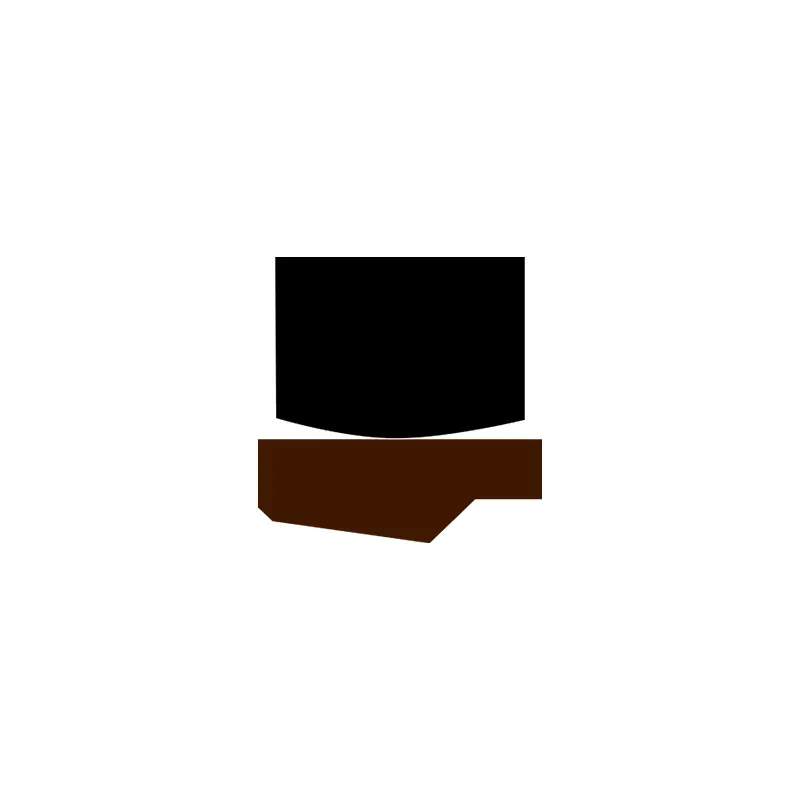

RCS109

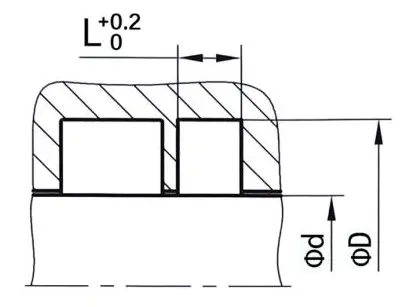

Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco

Exemplo de pedido

Modelo: RCS109

Tamanho do sulco: 100x115.1x6.3

Material: PTFE3+NBR

Tipo de vedação: RCS109
Aplicação principal: veículos de engenharia, máquinas agrícolas, guindastes, equipamentos hidráulicos marinhos, máquinas -ferramentas.
Vantagens: baixo atrito, sem fluência, alta resistência ao desgaste, apenas bom desempenho anti-extrusão, boa condutividade térmica, sulco de incorporação estável, ampla faixa de temperatura.
Material: tetrafluoroetileno, borracha nitrila ou borracha de fluorina

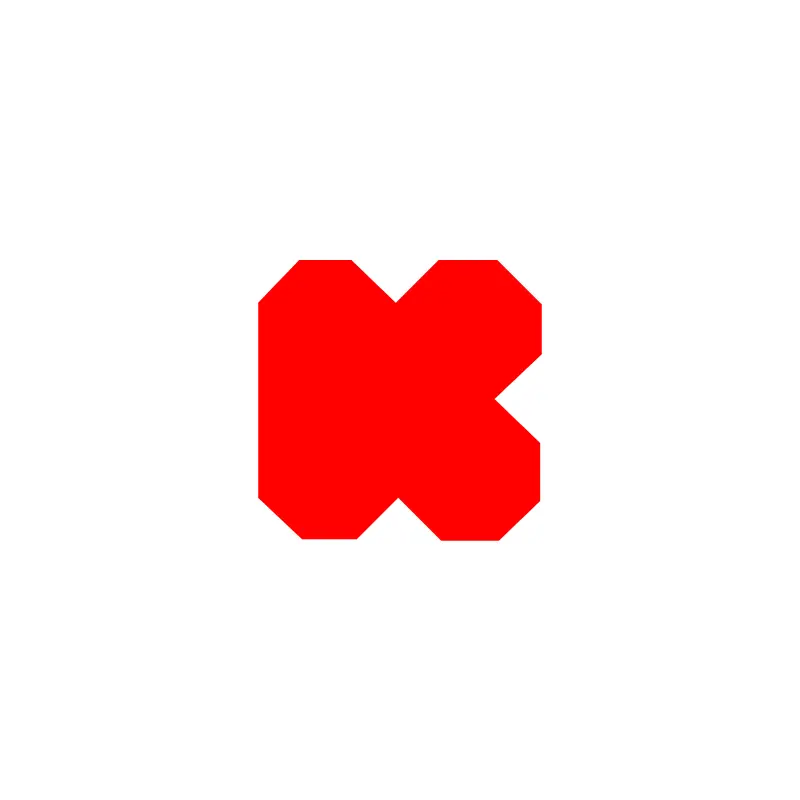

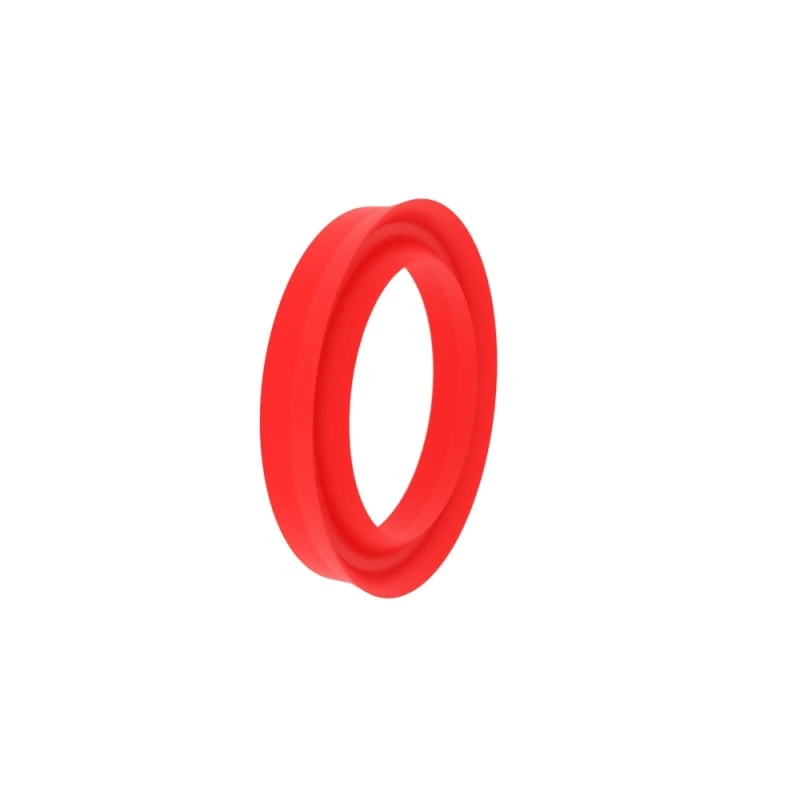

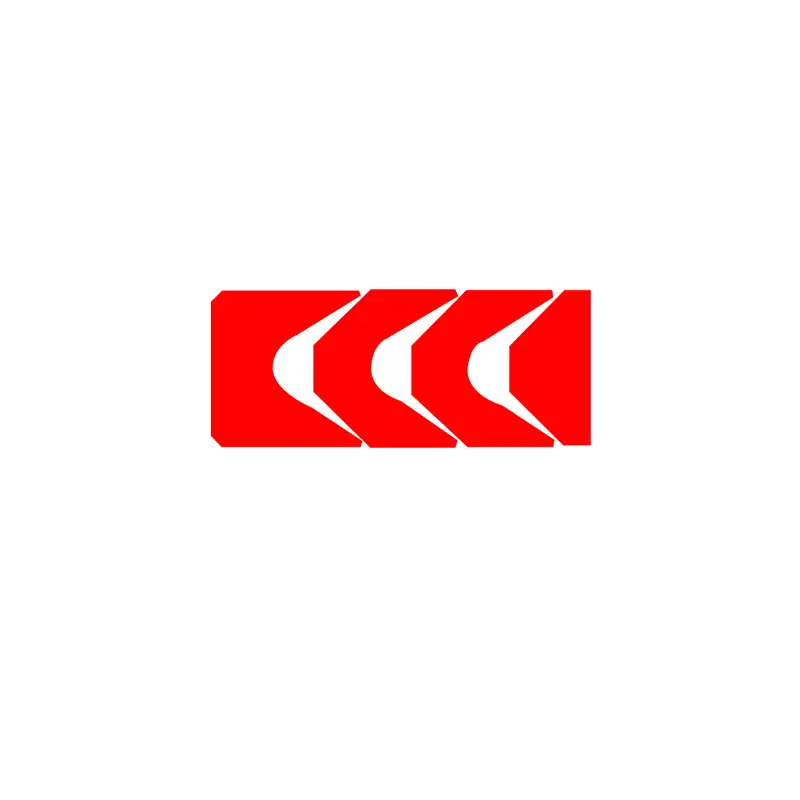

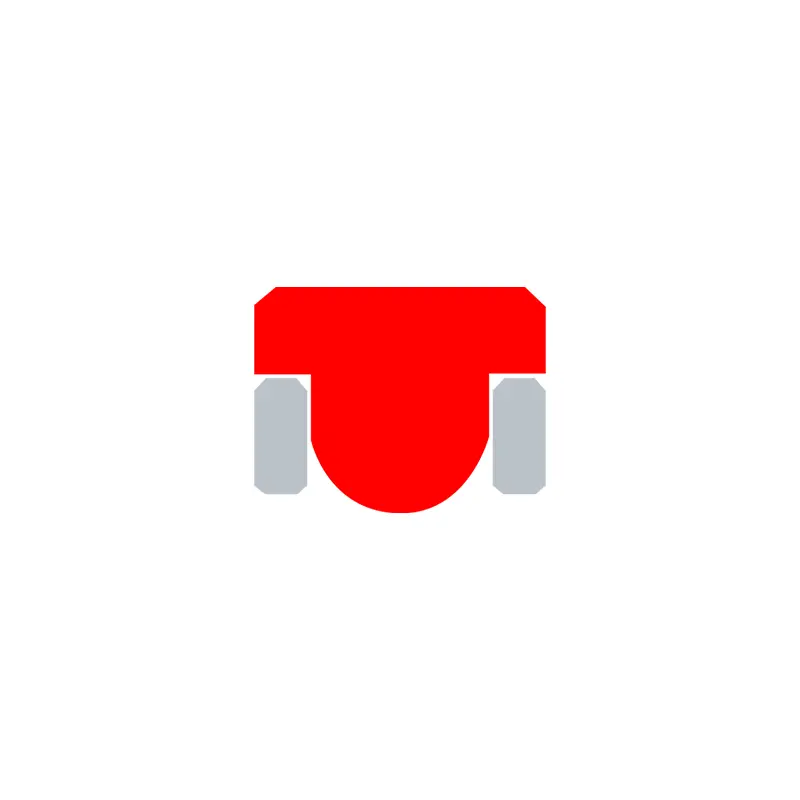

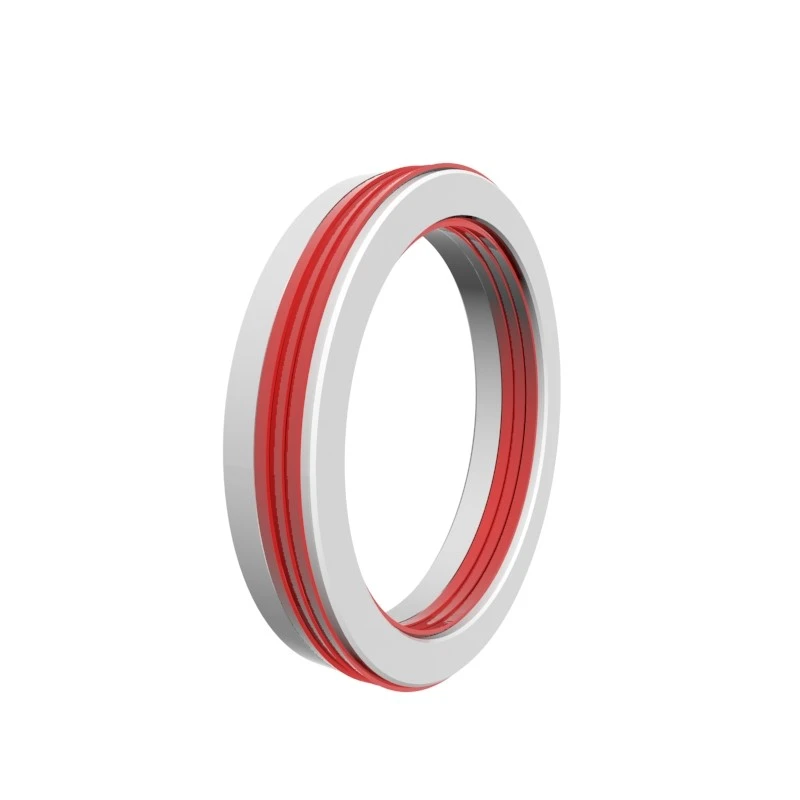

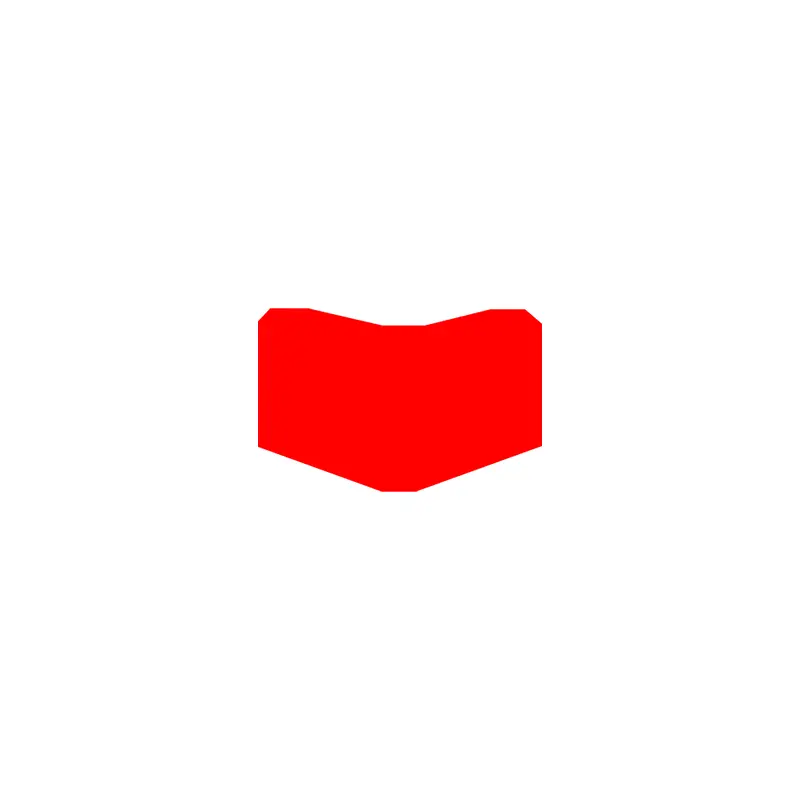

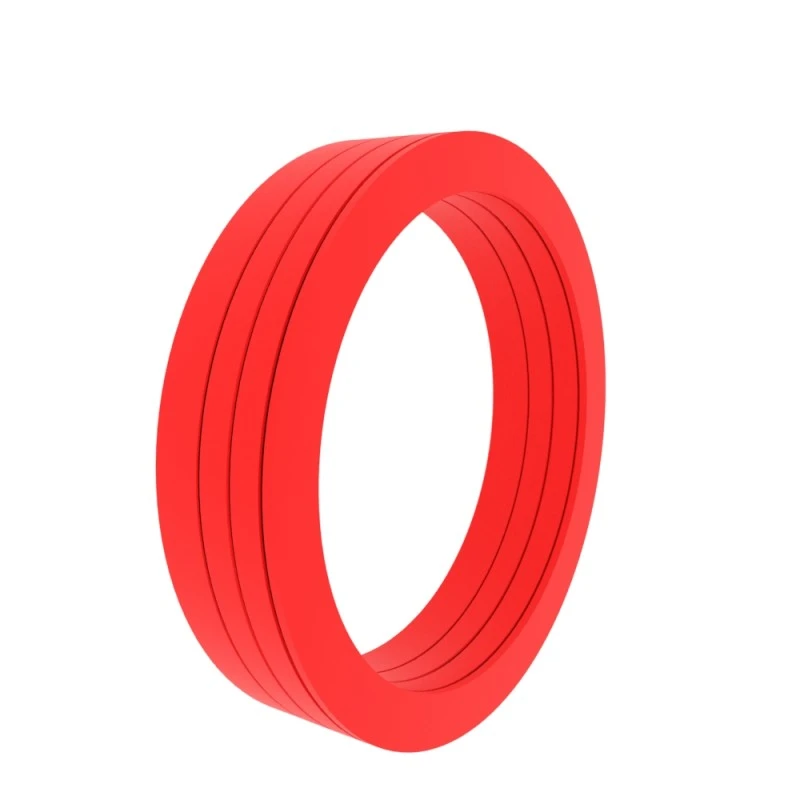

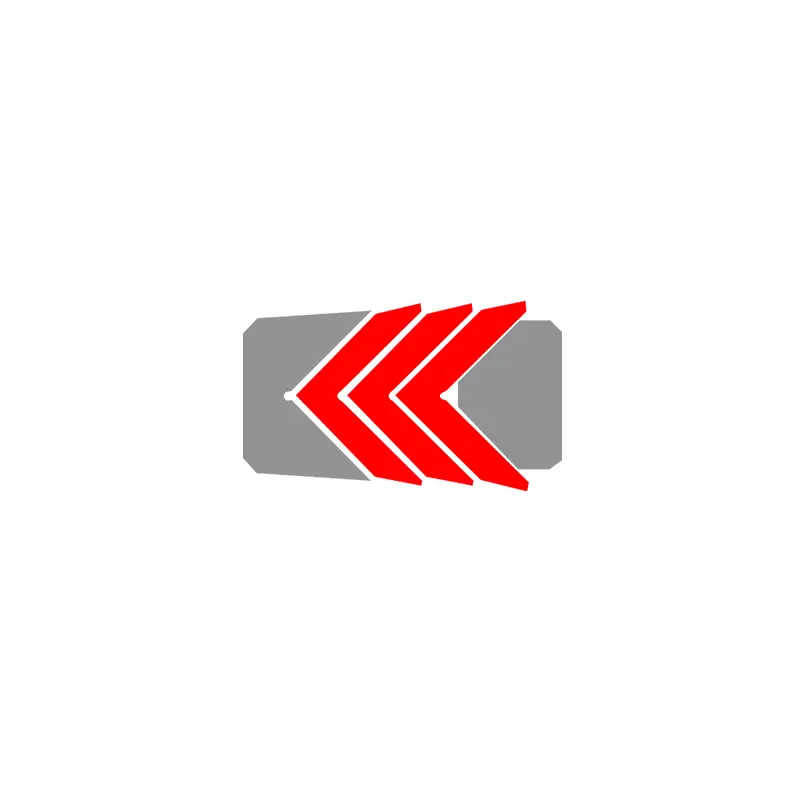

RCS110-112

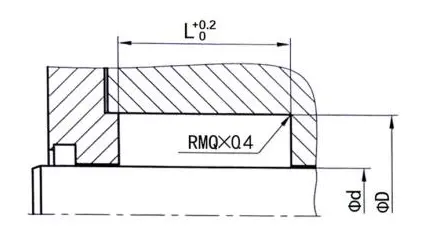

Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco

Exemplo de pedido

Modelo: RCS110-112

Tamanho do sulco: 100x120x32

Material: RC-PU-H+POM

Tipo de vedação: RCS110-112, RCS126-128
Aplicação principal: para máquinas industriais pesadas, prensas
Vantagens: Adequado para hastes antigas de pistão, tipo aberto fácil de instalar Creeper
Material: Poliuretano, Polioximetileno, Nylon

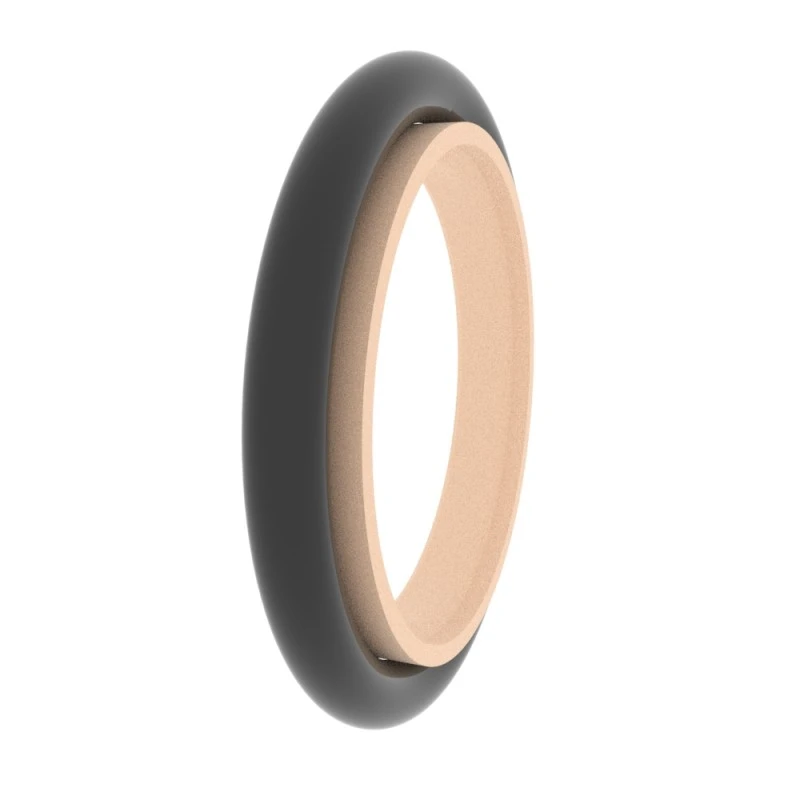

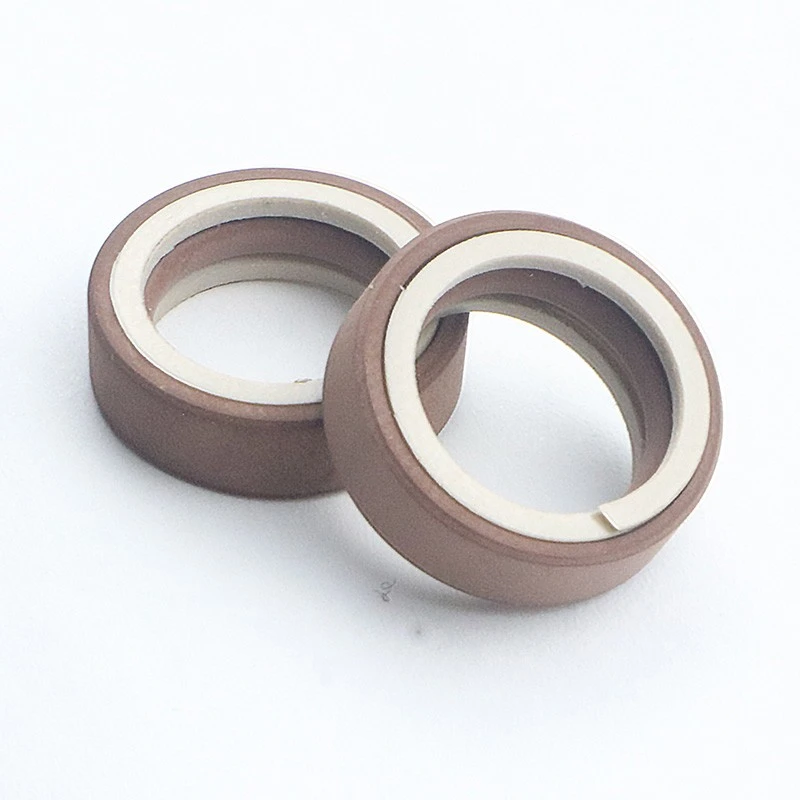

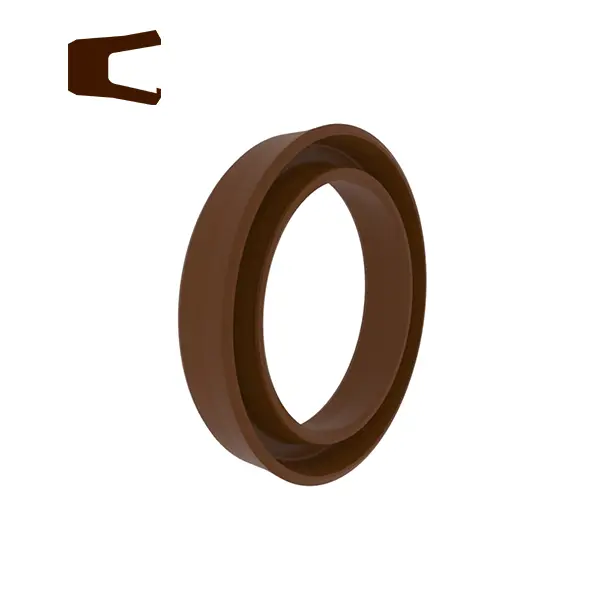

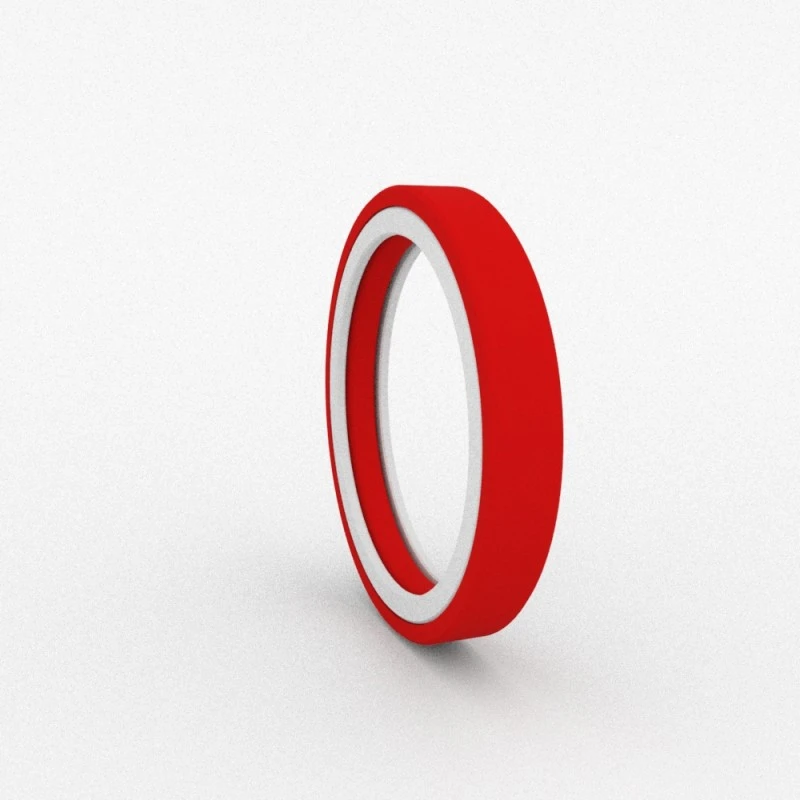

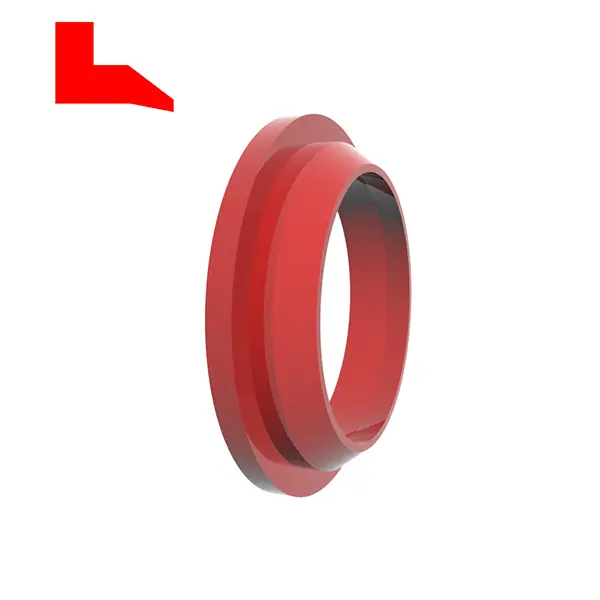

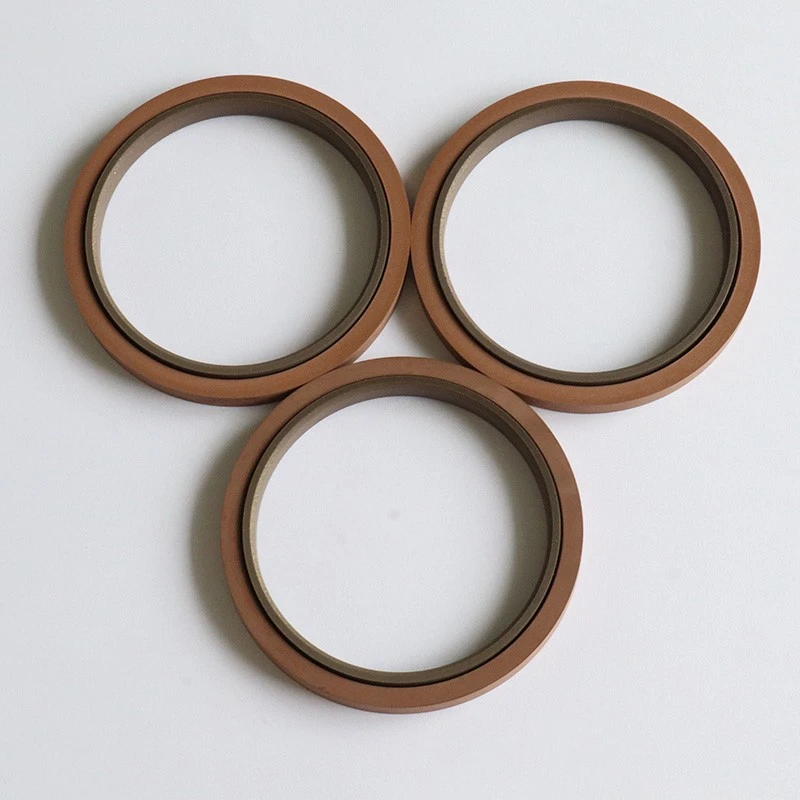

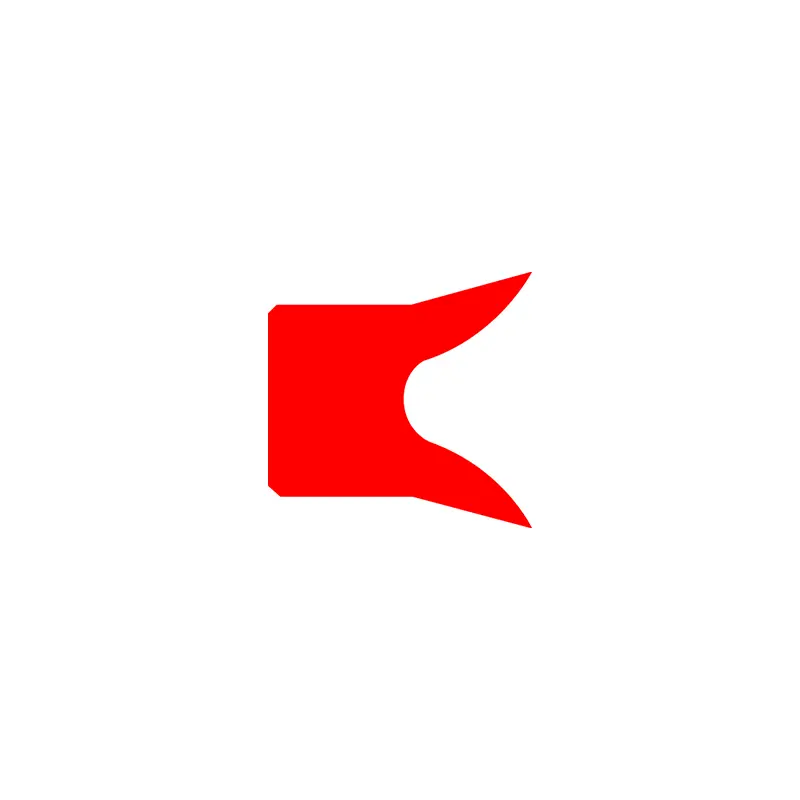

RCS119
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco

Exemplo de pedido

Modelo: RCS119

Tamanho do sulco: 100x109.4x7.1

Material: PTFE2+NBR

Tipo de vedação: RCS119
Aplicação principal: indústria química, cilindros rápidos e máquinas de posicionamento. Indústria de alimentos, indústria farmacêutica.
Vantagens: resistente a altas temperaturas e vários meios químicos, baixo coeficiente de atrito, sem fluência, boas características de atrito seco, baixos valores estáticos e de atrito.
Material: PTFE+mola de folha
