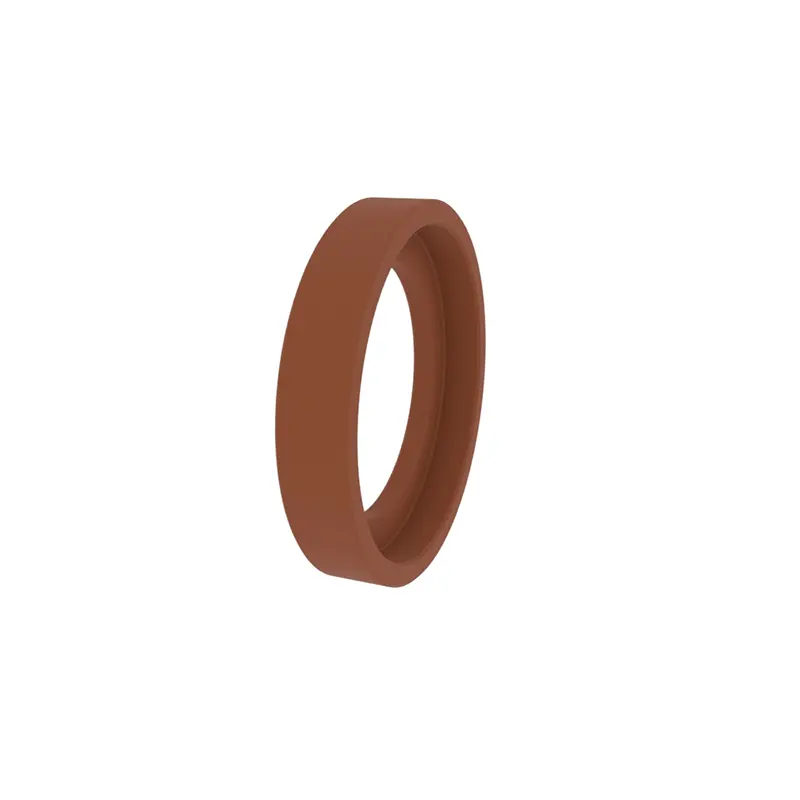

Turning Seal Guide Ring

Nosso anel de guia de vedação em torno é amplamente utilizado em cilindros hidráulicos, sistemas pneumáticos, máquinas industriais e outros campos. Podemos fornecer soluções personalizadas de acordo com as necessidades do cliente para ajudar a melhorar a eficiência da operação do equipamento e a confiabilidade de vedação. De acordo com diferentes características, dividimos o anel de guia de vedação transformado em diferentes séries de modelos.

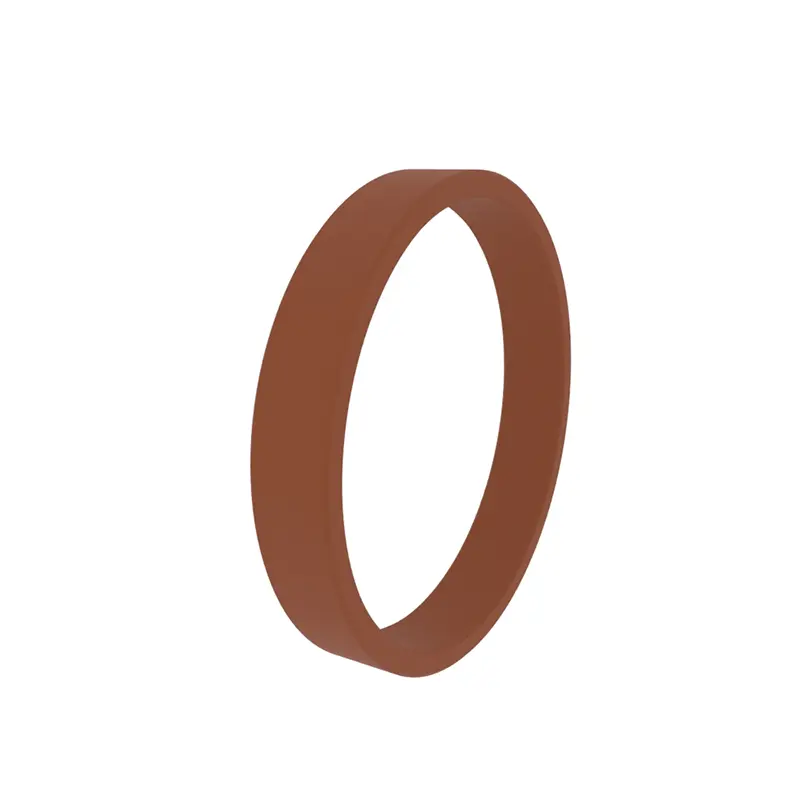

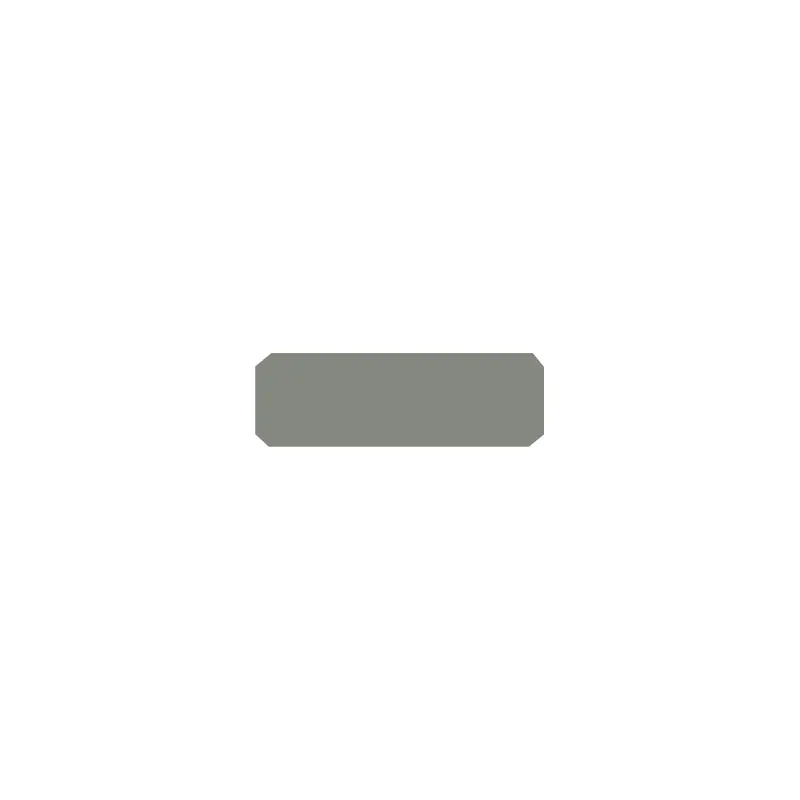

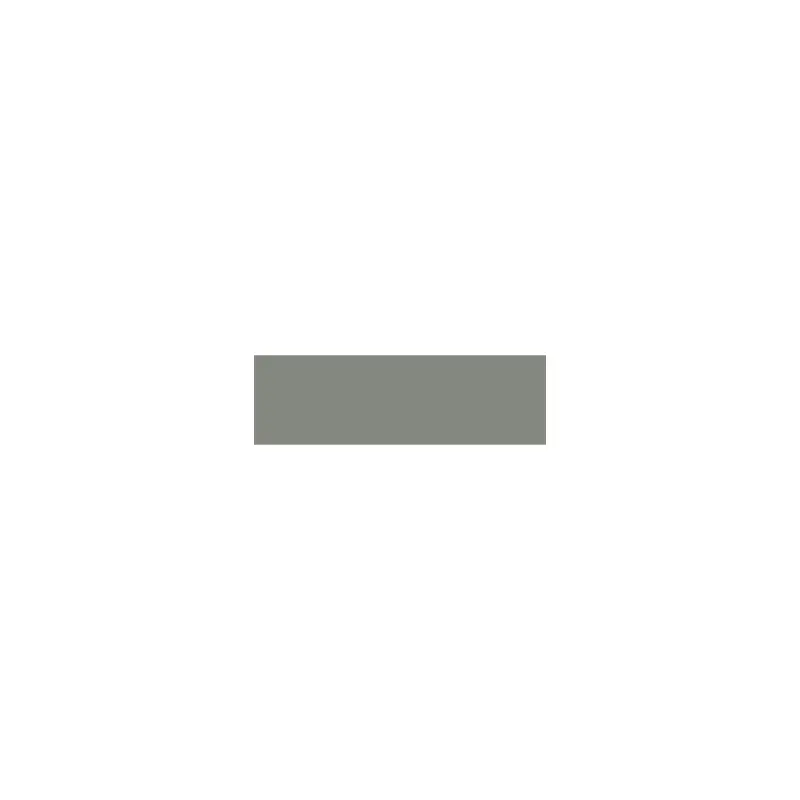

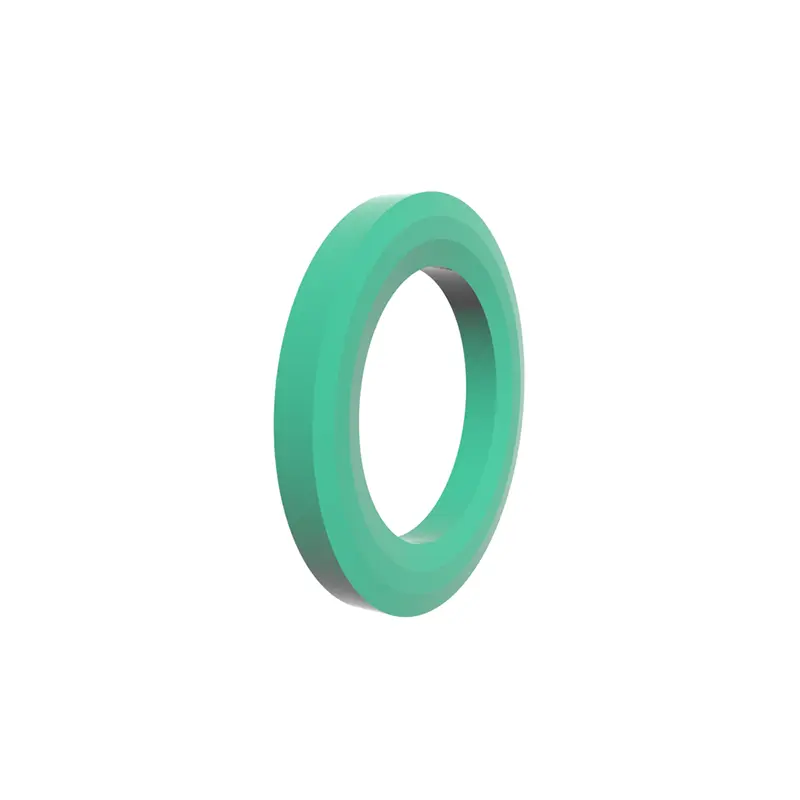

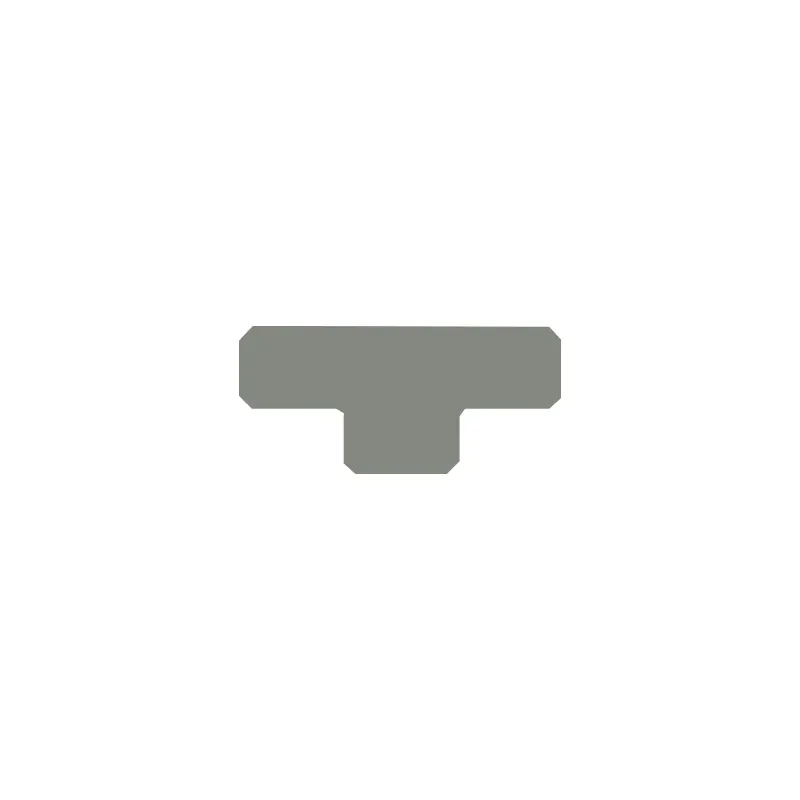

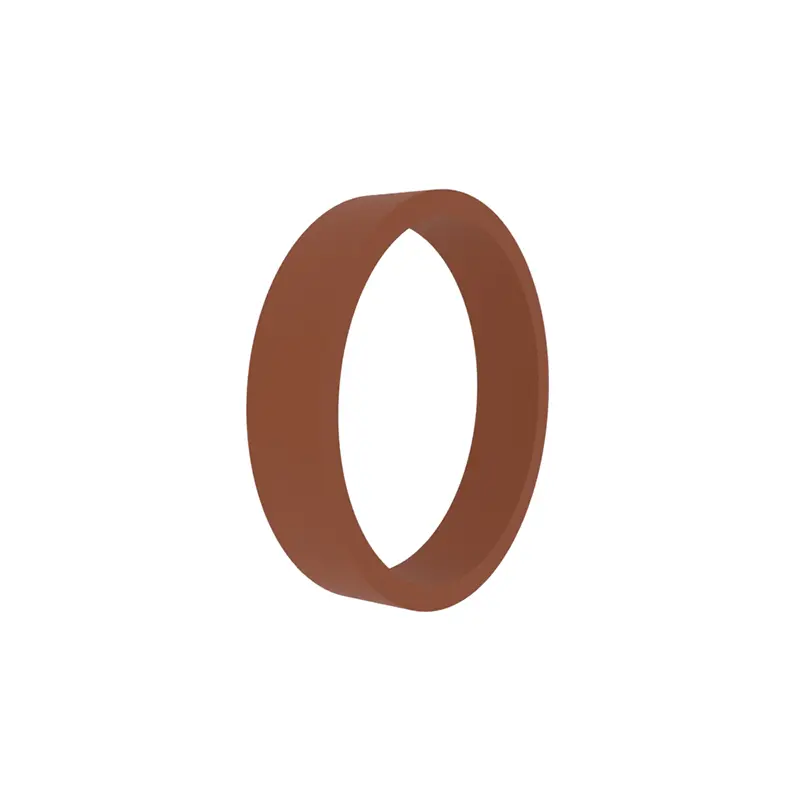

Os anéis de guia padrão RCF101, RCF102, RCFB102 são adequados para guias de cilindros de pistão e haste de pistão. A maioria deles precisa ser aberta e instalada em ranhuras fechadas, ou podem ser abertas.

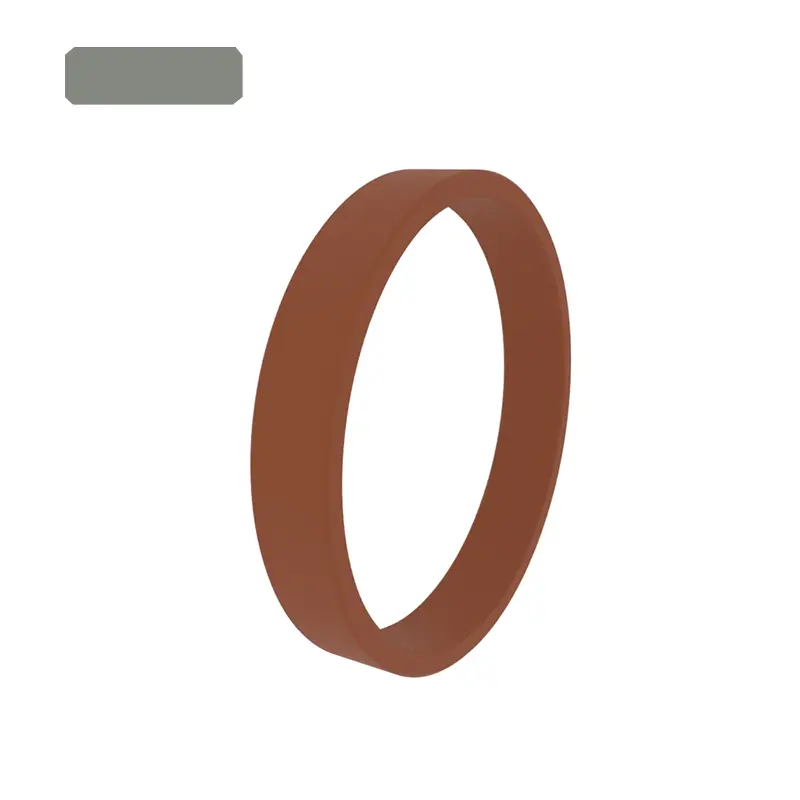

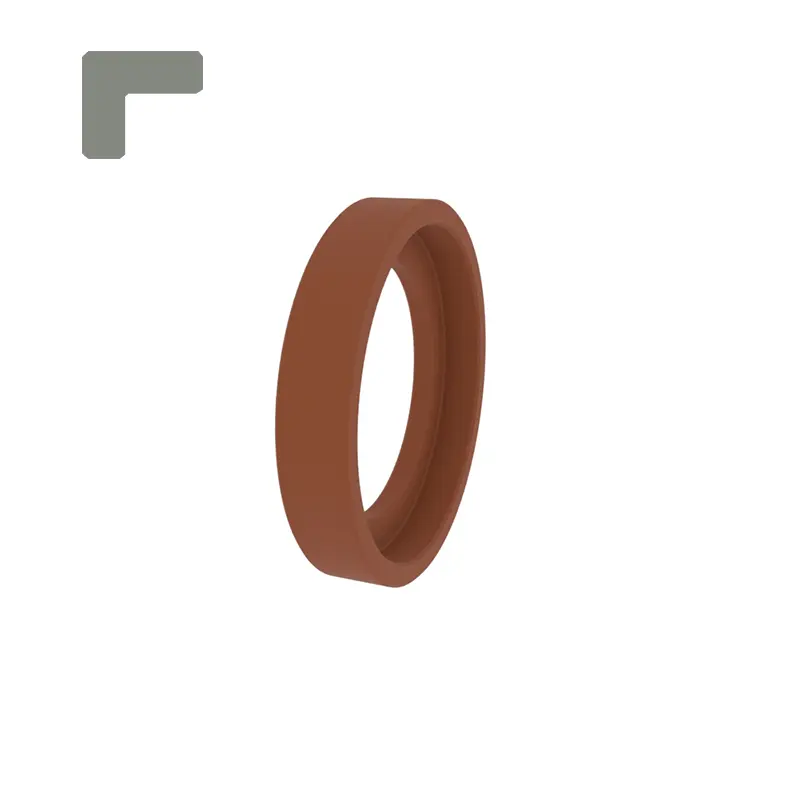

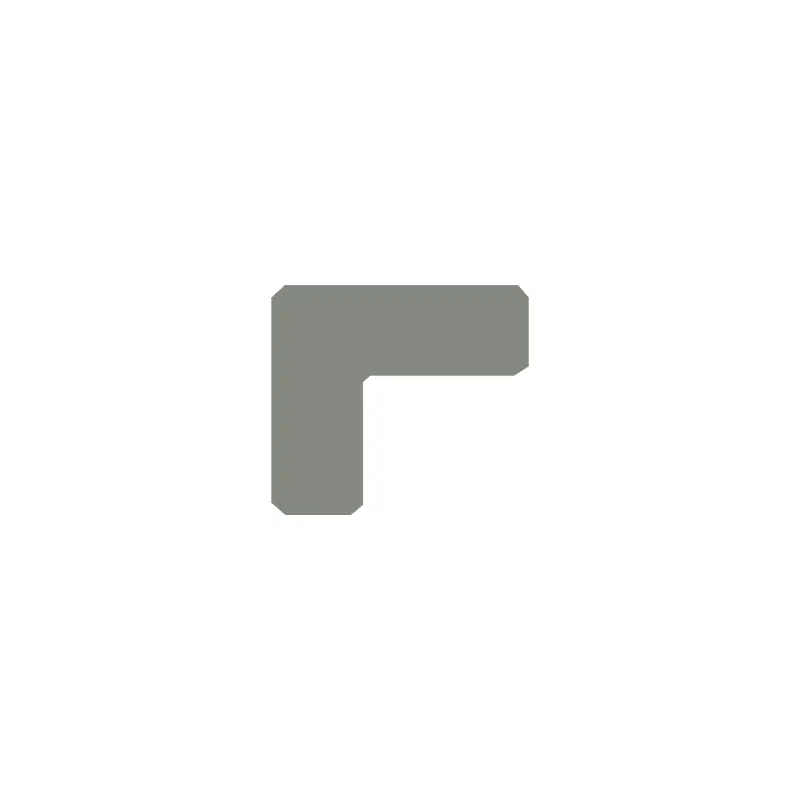

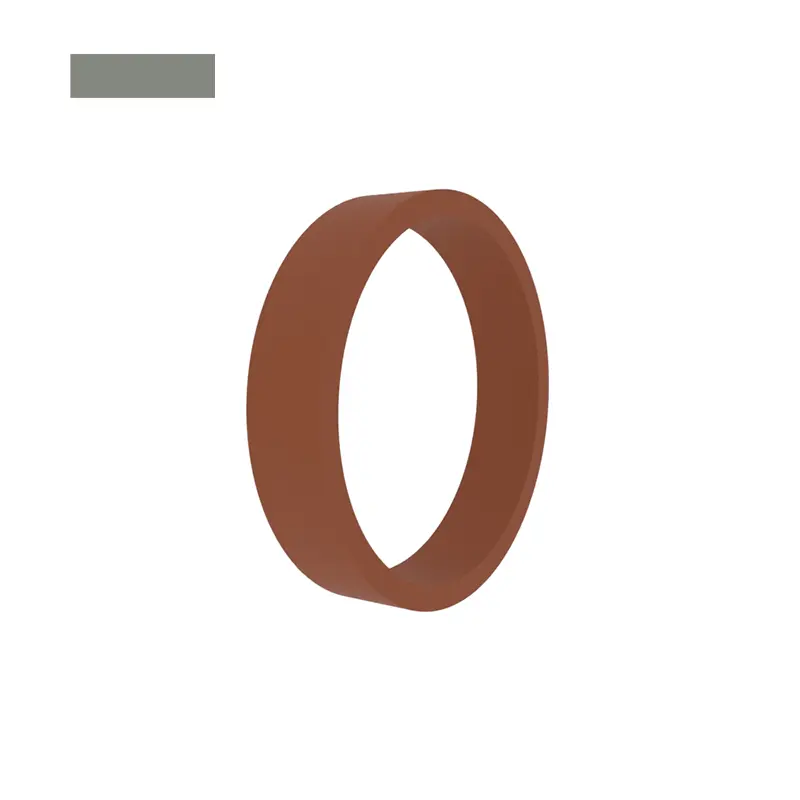

RCF103, RCF104 Os anéis de guia padrão são adequados para guias de pistão. O design com cantos faz com que as funções dos anéis de guia e dos anéis de retenção. Pode ser aberto ou não.

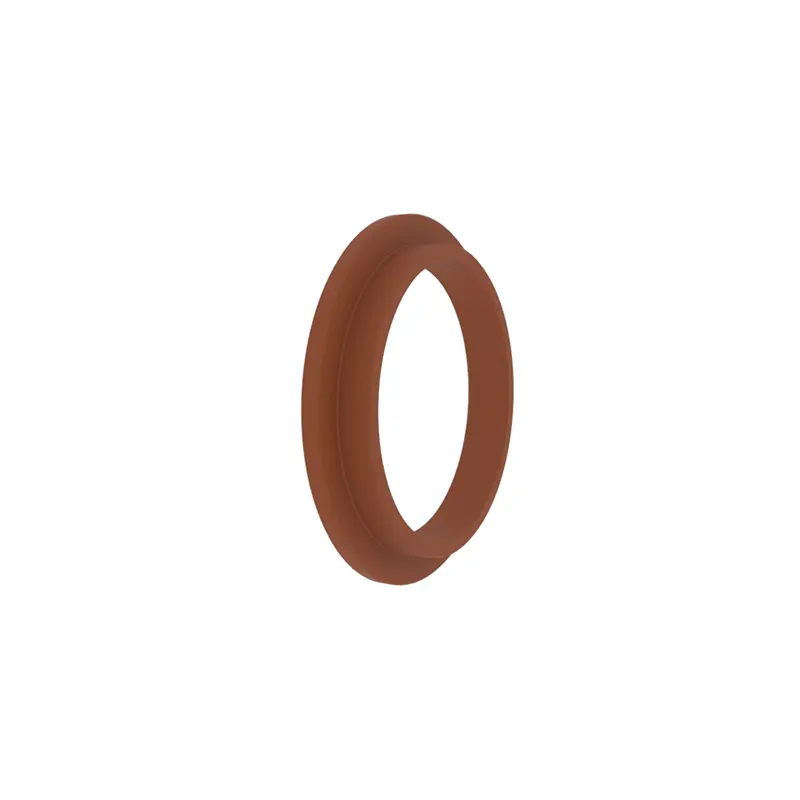

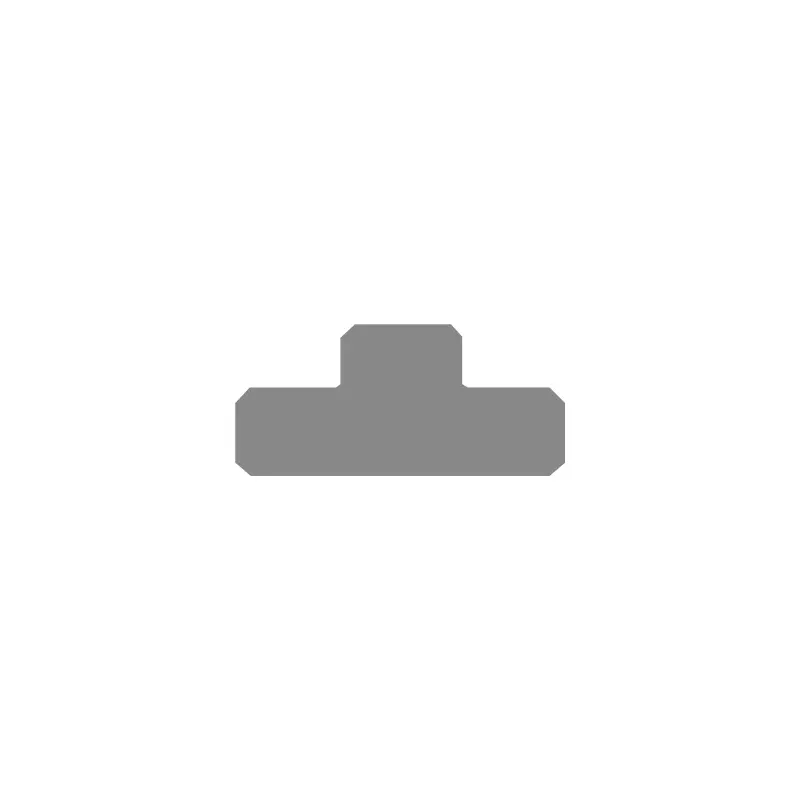

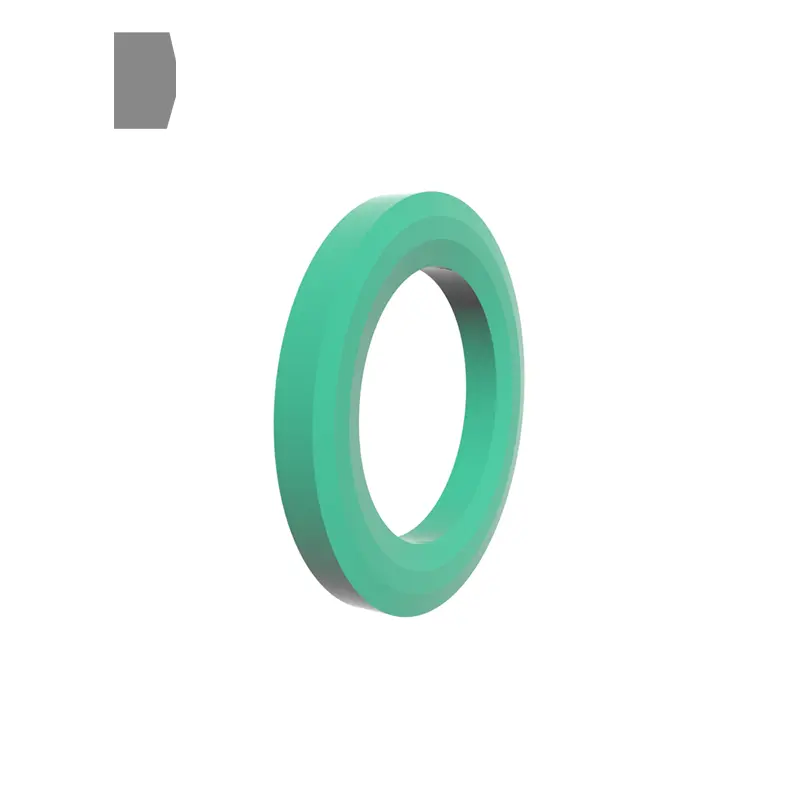

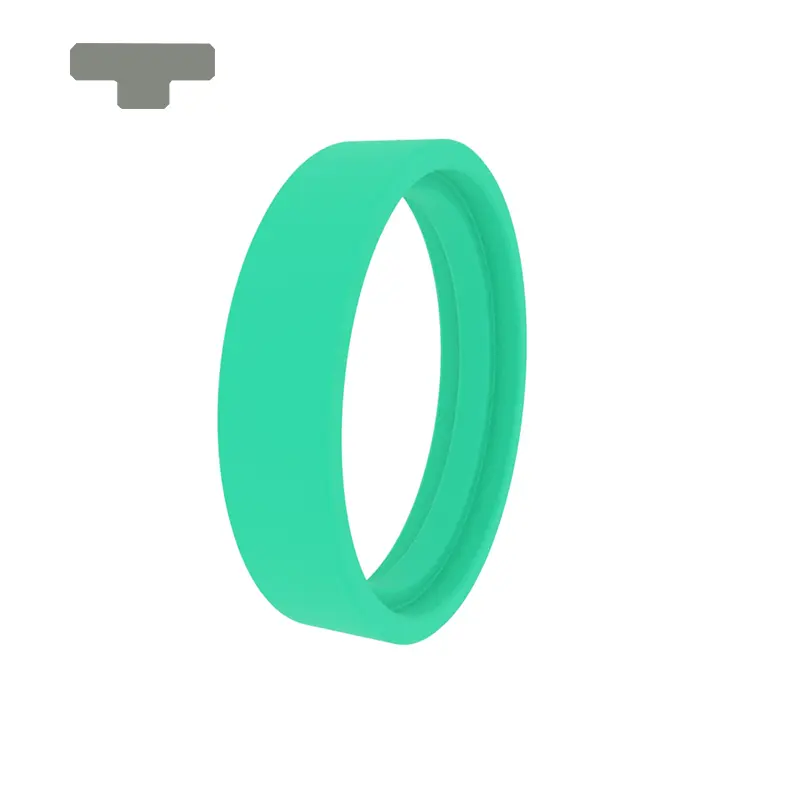

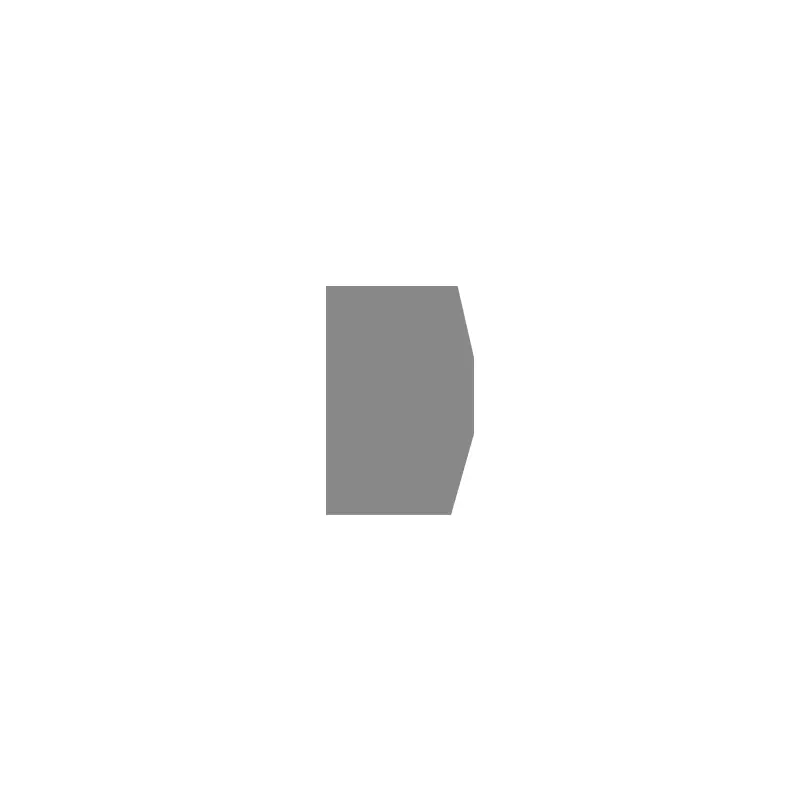

Anel de guia padrão RCF105 é adequado para guias de pistão. Possui um anel convexo no diâmetro interno. Pode ser aberto ou não.

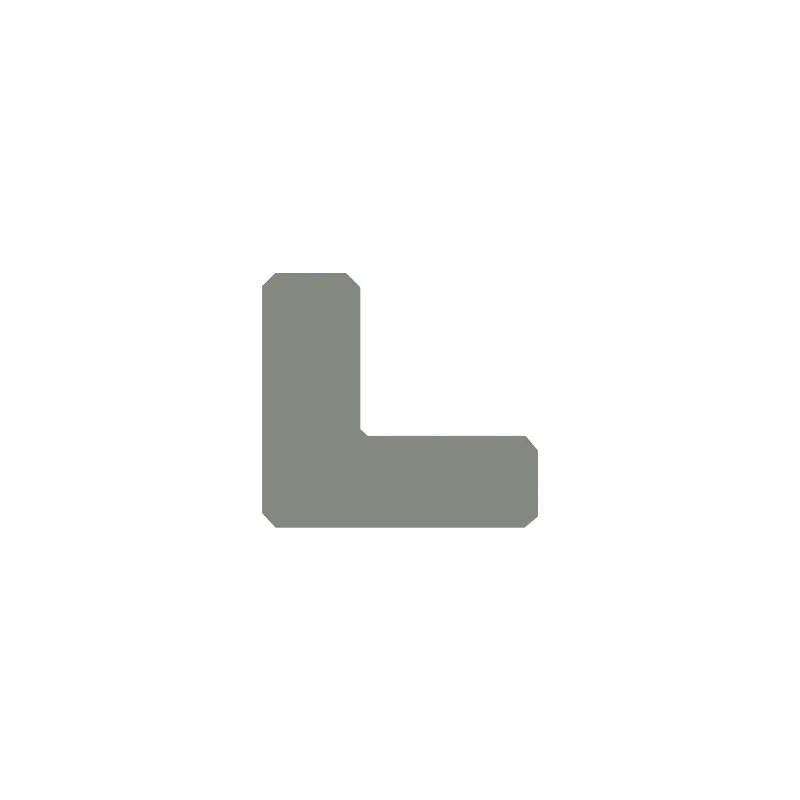

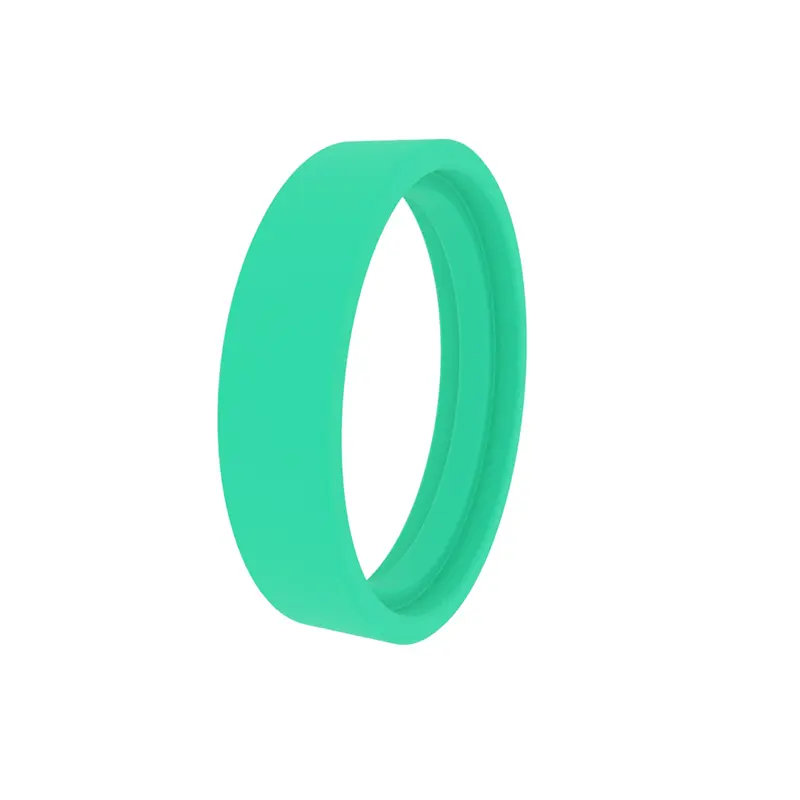

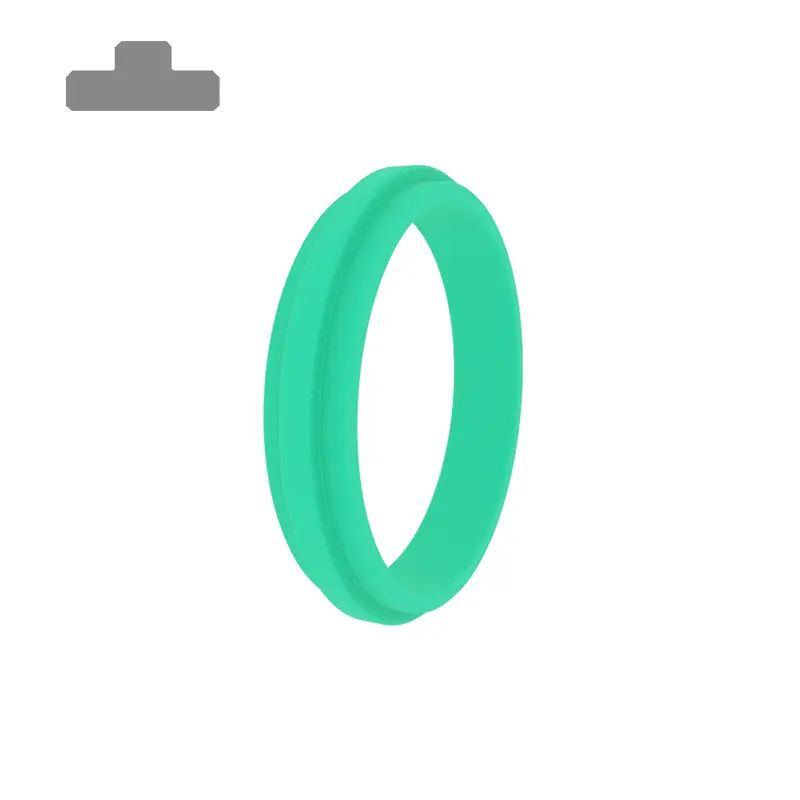

RCF106 Anel de guia padrão é adequado para guias de haste de pistão. Possui um anel convexo no diâmetro externo. Pode ser aberto ou não.

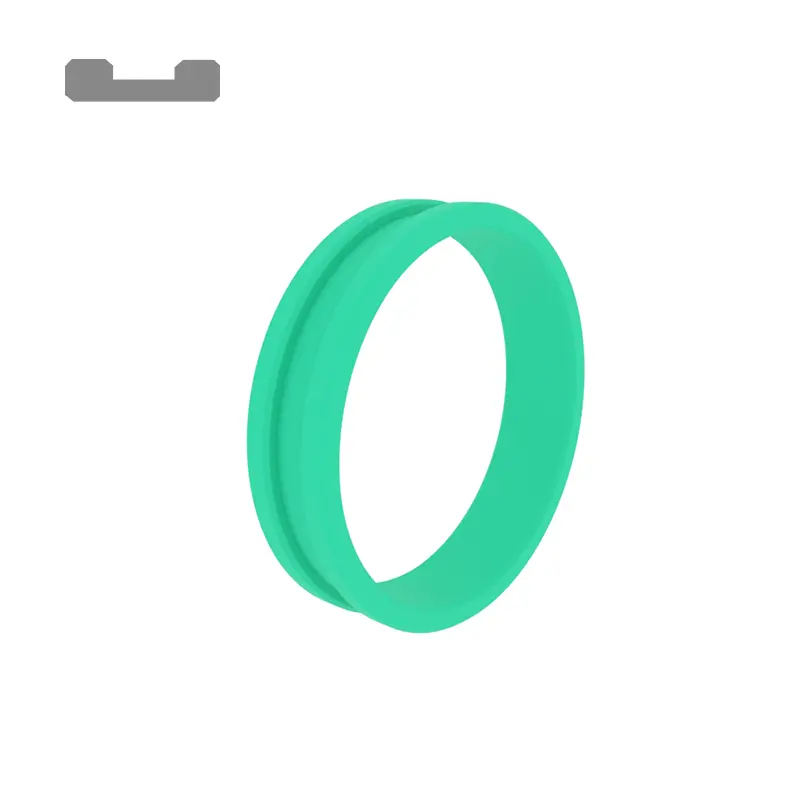

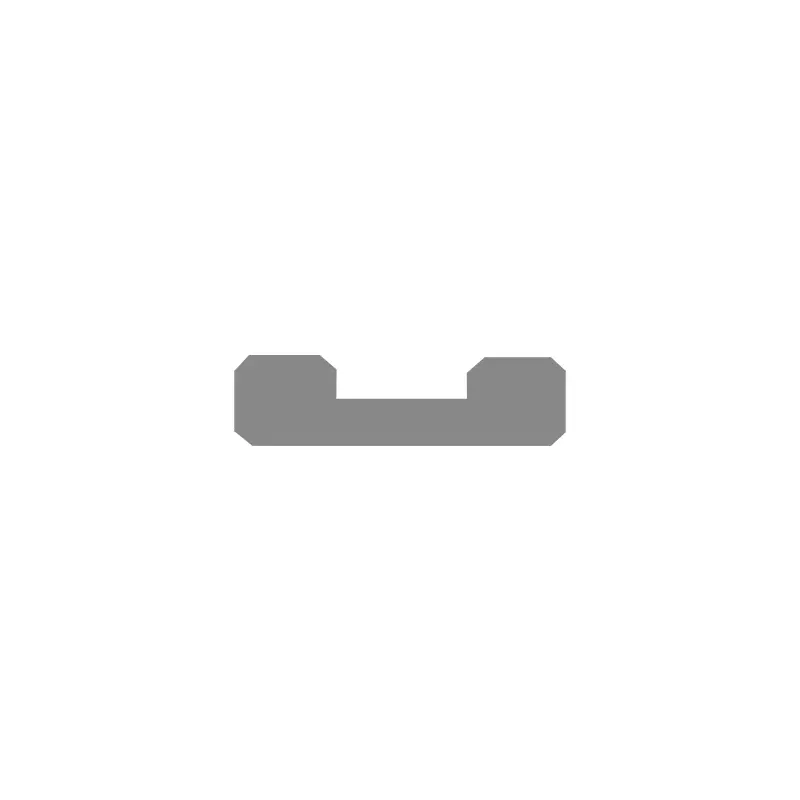

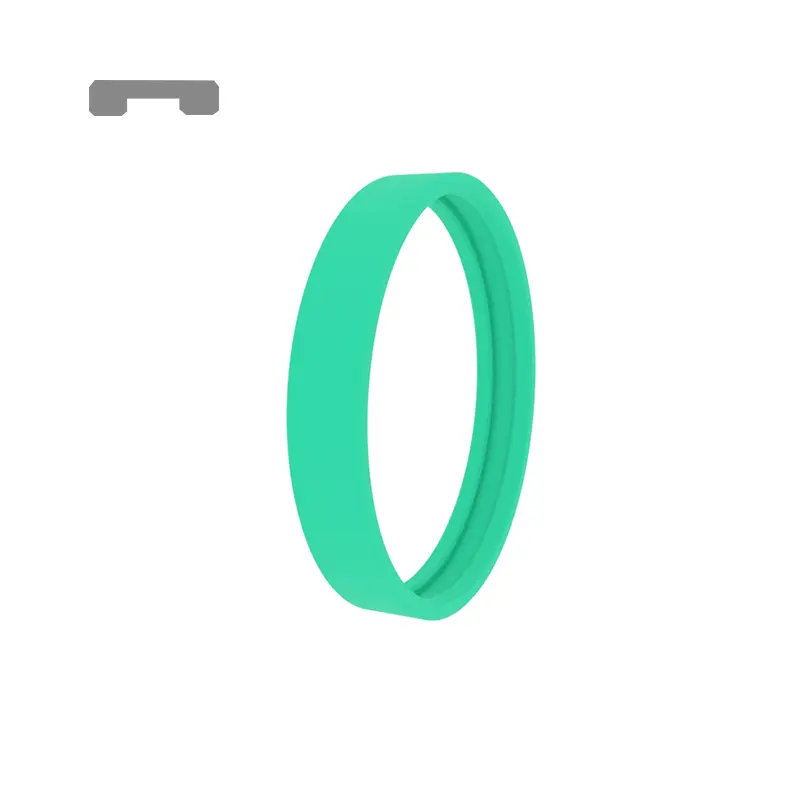

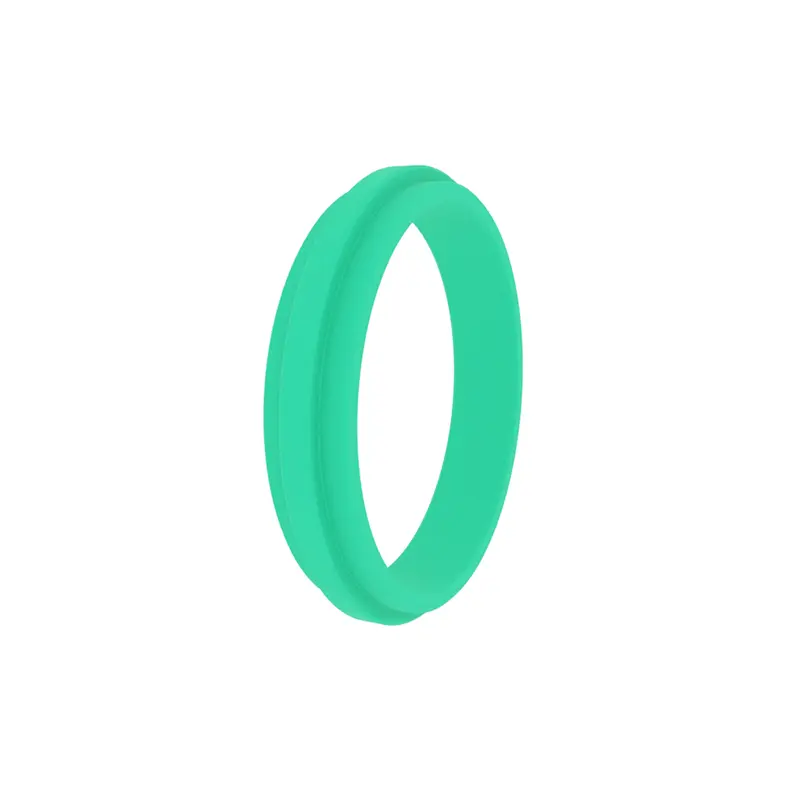

RCF107 Anel de guia padrão é adequado para guias de pistão. Ele tem uma ranhura no diâmetro interno. Pode ser aberto ou não.

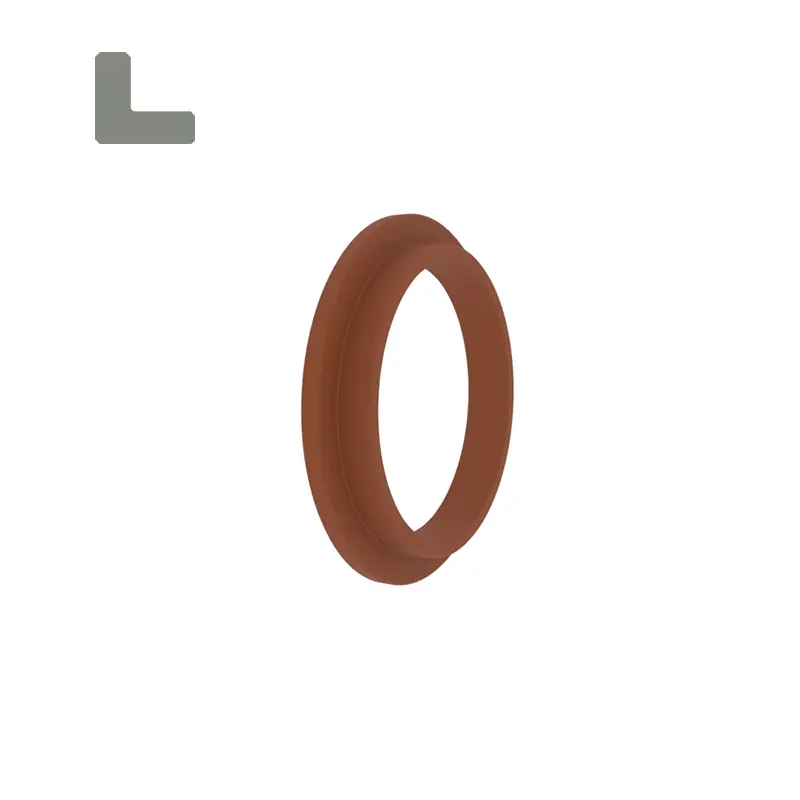

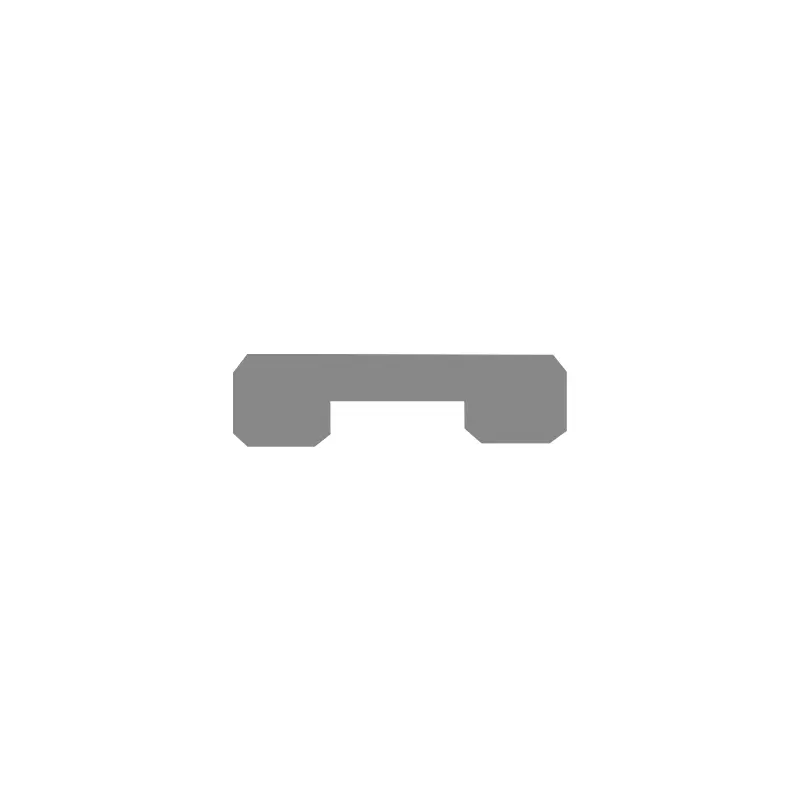

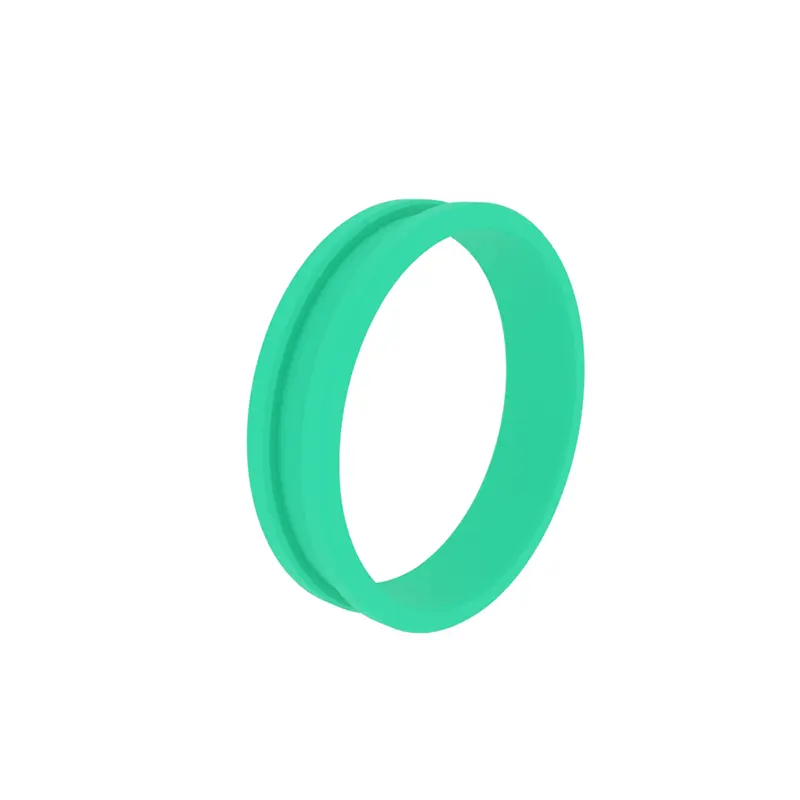

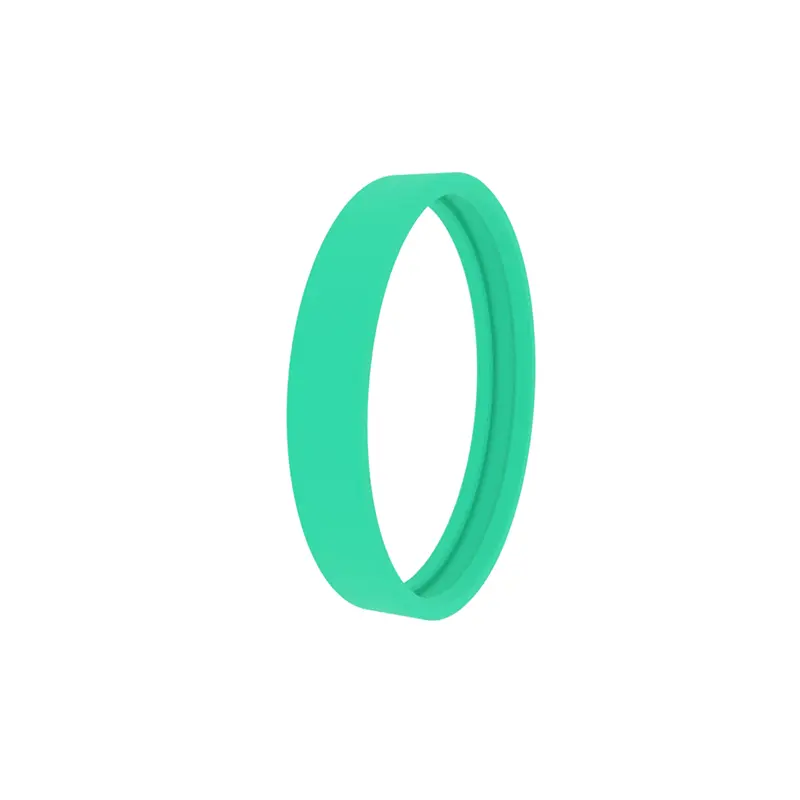

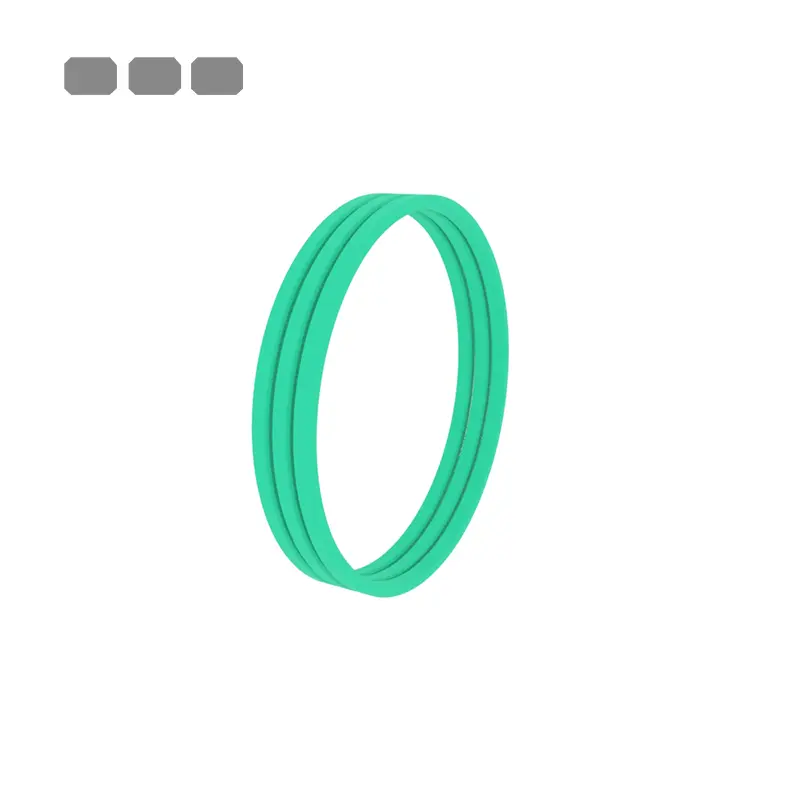

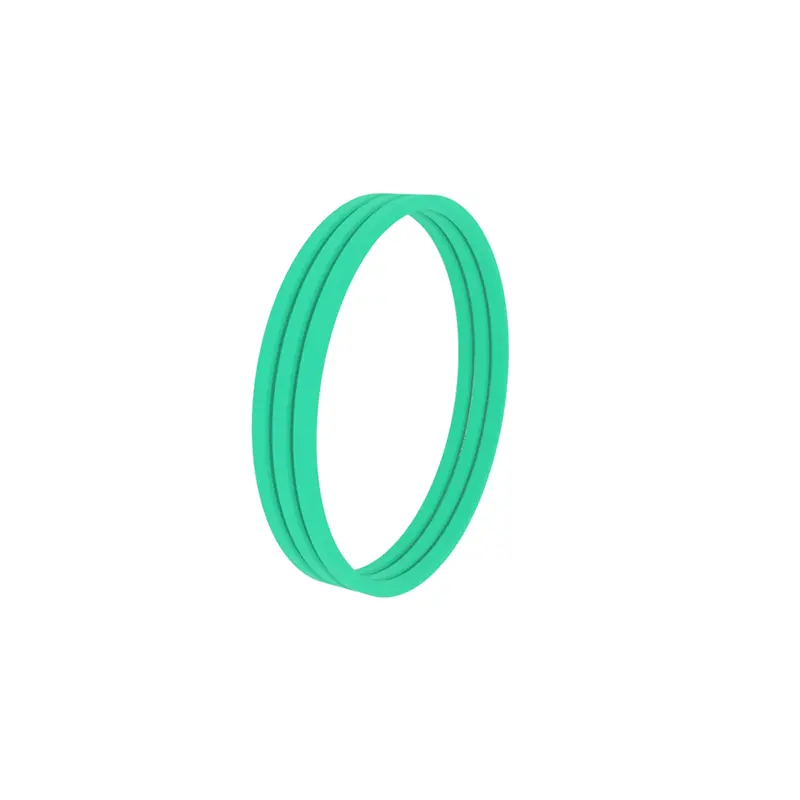

Anel de guia padrão RCF108, adequado para guia da haste do pistão, com ranhuras no diâmetro externo, disponíveis com ou sem abertura.

Recursos e aplicações do produto:

Recursos do produto

Anel de guia de vedação de giro, adequado para a ranhura ISO10766 da cavidade padrão, correspondência de plástica metálica, pode impedir que o "bloqueio" e "convulsão", a forte capacidade de carga de carga e ainda elástica antes de atingir a temperatura quebradiça. As bordas do anel -guia são chanfradas para impedir que as bordas sejam espremidas na lacuna gerada pelo chanfro semicircular da ranhura da cavidade.

PRINCIPAIS APLICAÇÕES

Máquinas de engenharia, máquinas agrícolas, máquinas de moldagem por injeção, plataformas de carregamento e descarregamento, cilindros de suporte, veículos industriais, prensas, cilindros metalúrgicos.

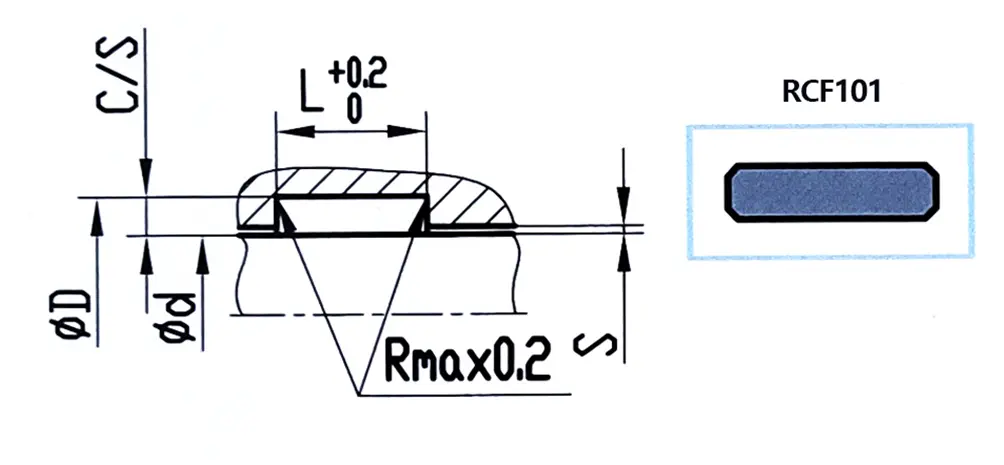

Exemplo 1 da ranhura do anel guia para haste de pistão

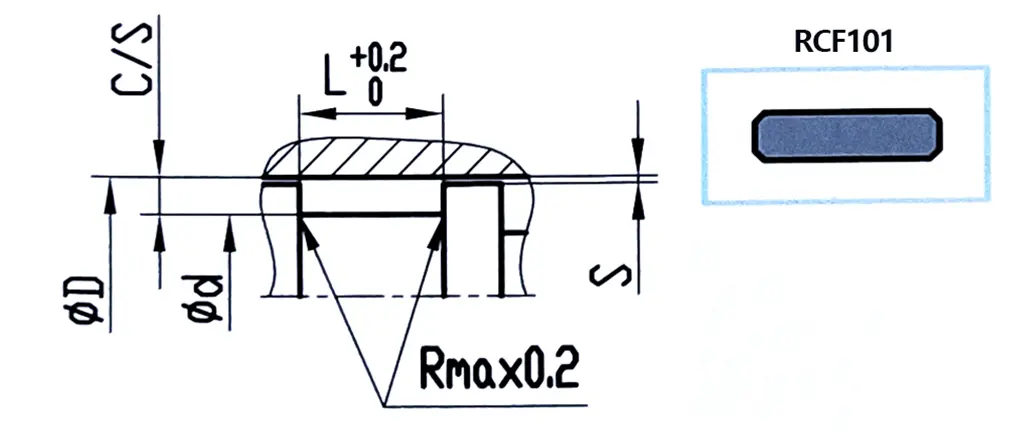

Exemplo 2 de uma ranhura do anel guia do pistão

Materiais

1. PTFE (para cargas médias e leves);

2. POM ou PA (para cargas leves);

3. Resina fenólica + fibra de tecido (para cargas pesadas)

Seleção da largura e número do anel guia

A fórmula pode ser usada para determinar preliminarmente t = (f*f) / (d*pr)

T: Largura do anel guia (mm), F: carga radial máxima (n), F: fator de segurança, PR: carga radial máxima permitida (n/mm²), D: diâmetro da haste do pistão ou pistão (mm)

Exemplo: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8mm

A opção calculada é escolher um anel de guia com uma largura de t = 15 mm ou dois anéis de guia com uma largura de 9,7 mm. Se dois anéis de guia com uma largura de 9,7 mm forem selecionados, o fator de segurança poderá ser aumentado para 2,6. Geralmente, o fator de segurança recomendado é f = 2

Determinação do comprimento de corte

L = 3,14* (d -w) -k para pistão

L = 3,14* (d+w) -k para haste do pistão

K é a constante de temperatura, 0,8 é selecionado quando a temperatura está abaixo de 120 graus e 2,0 é selecionada quando a temperatura está acima de 120 graus.

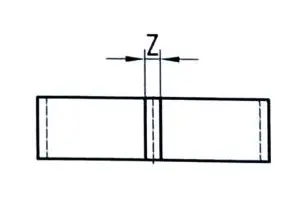

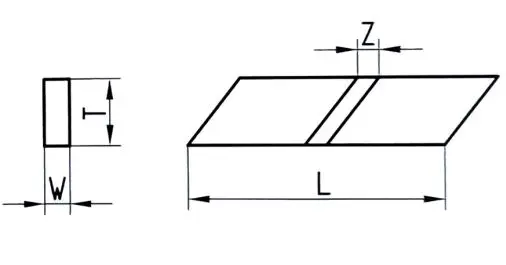

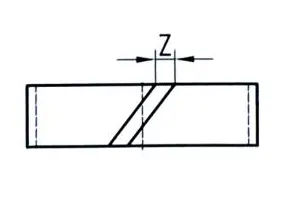

Cálculo da lacuna de corte z

Tipo de incisão

Corte de 30 ° de chanfro

Corte reto (usado principalmente para rotação ou giro e ranhuras não padrão)

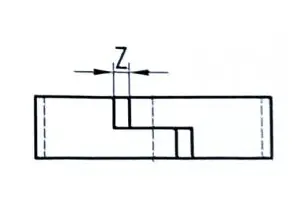

Incisão em forma de Z (também tem função de vedação)
