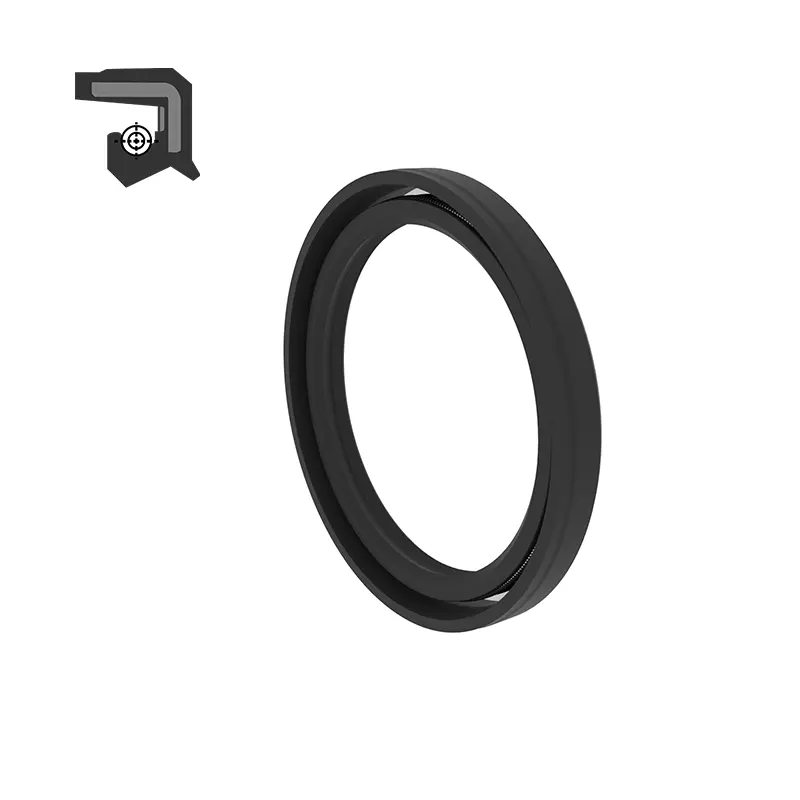

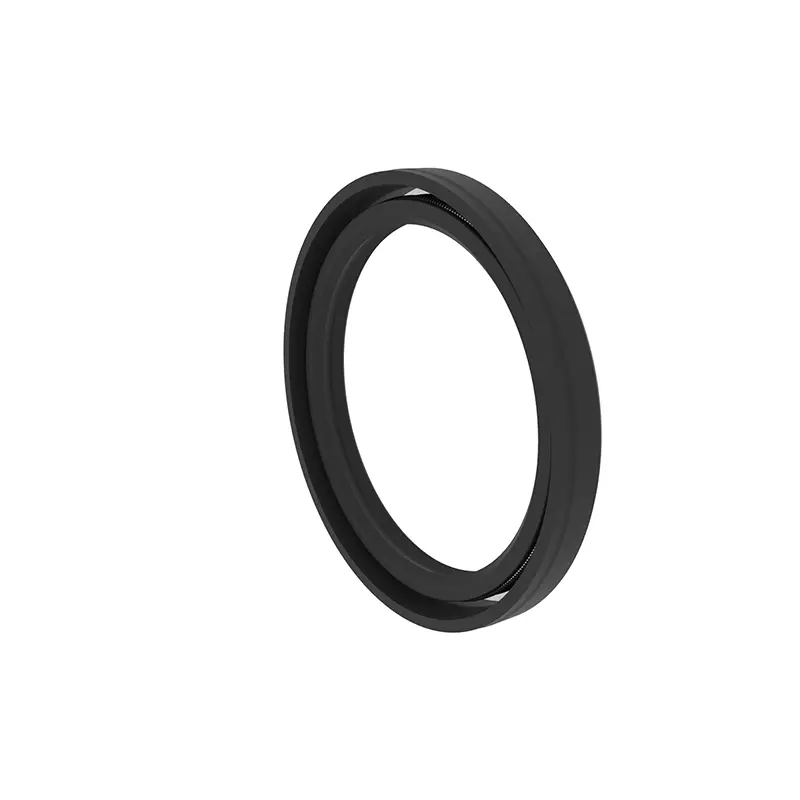

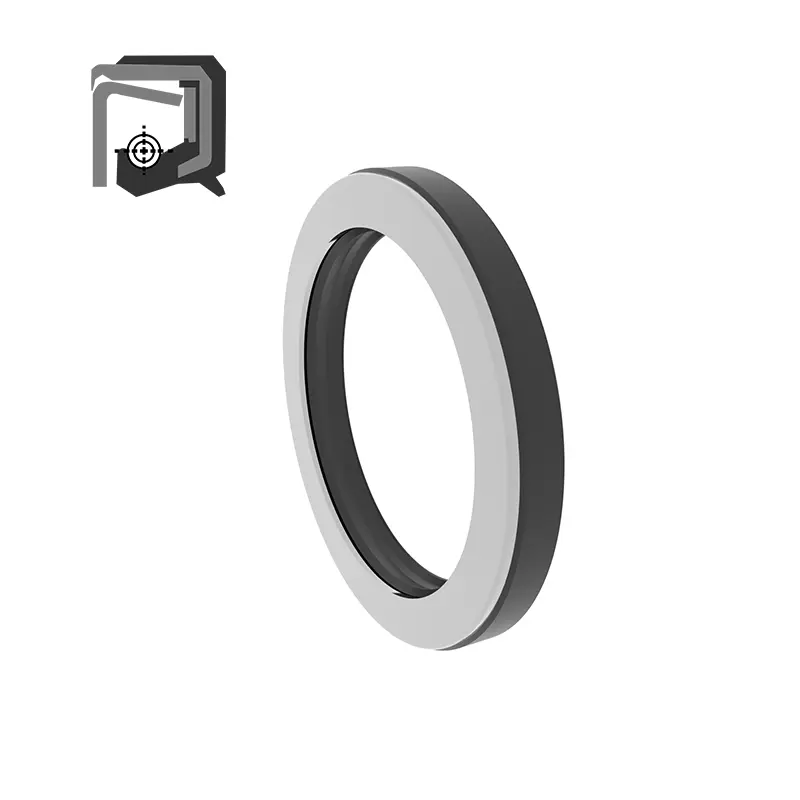

Vedações de óleo esqueleto resistente à pressão

A função das vedações de óleo esqueleto resistente à pressão é geralmente para isolar as peças que precisam de lubrificação das peças de saída nas peças de transmissão para impedir o vazamento de óleo lubrificante.

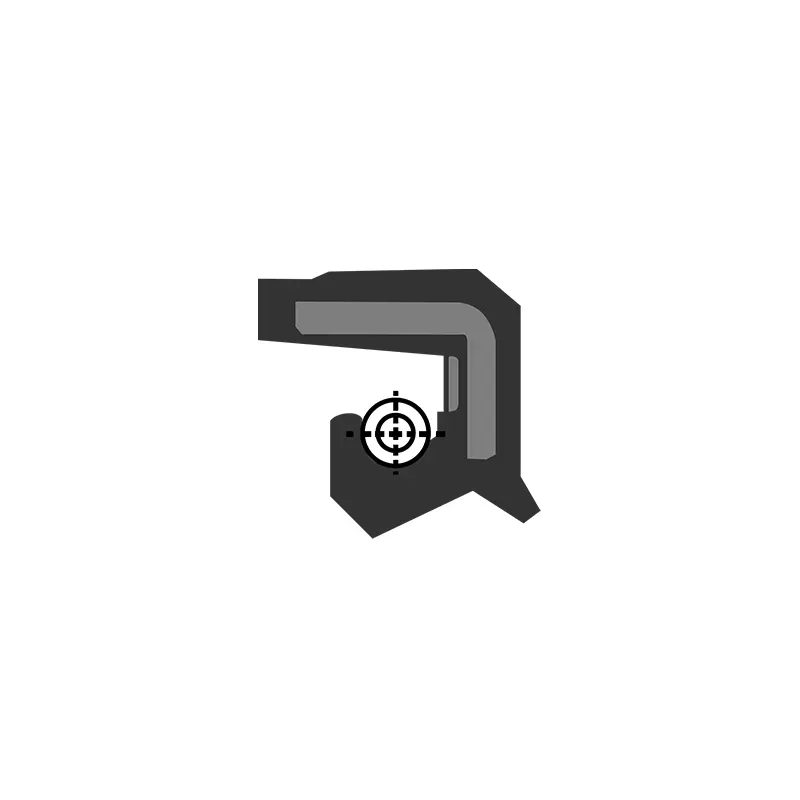

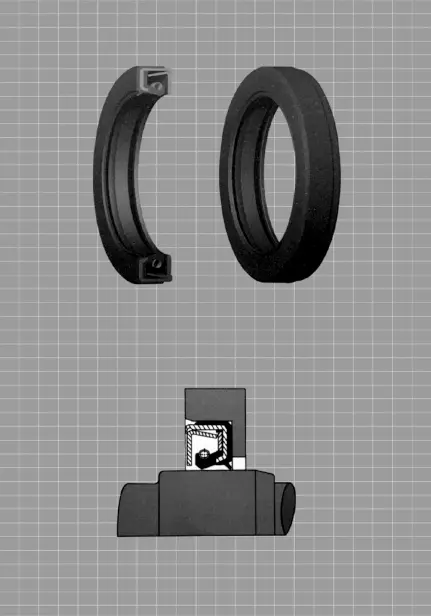

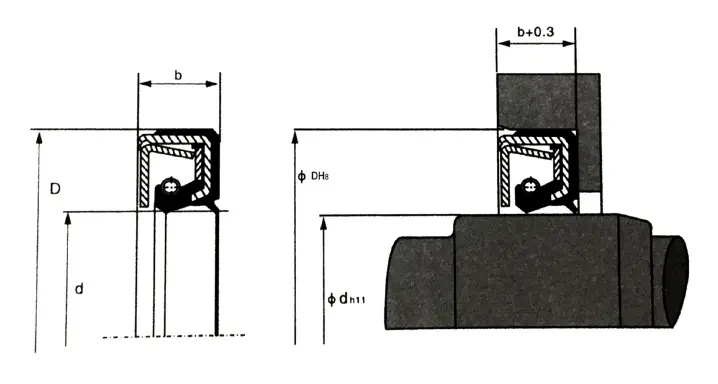

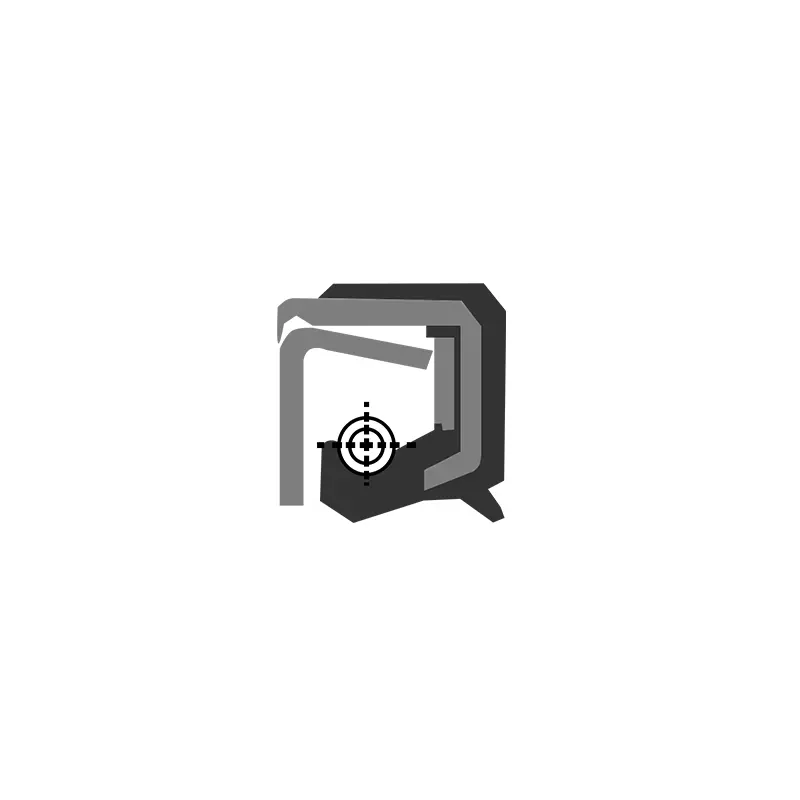

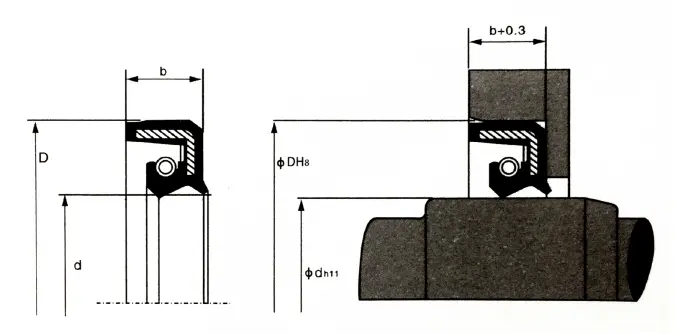

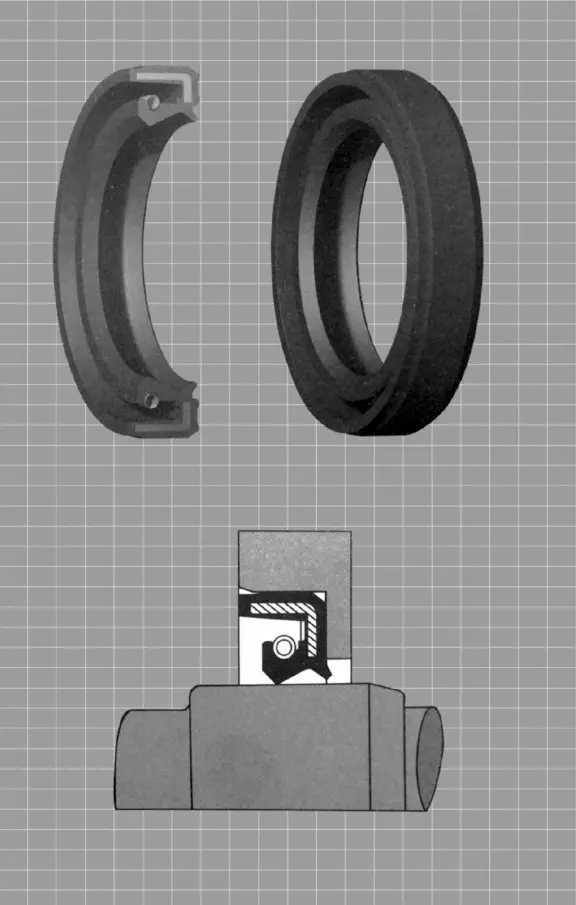

A estrutura das vedações de óleo de esqueleto resistente à pressão consiste em três partes: corpo de vedação, esqueleto de reforço e mola de bobina auto-aperfeiçoadora. O corpo de vedação é dividido no fundo, na cintura, na aresta de corte e no lábio de vedação, de acordo com diferentes partes. Geralmente, o diâmetro interno da vedação de óleo do esqueleto no estado livre é menor que o diâmetro do eixo e tem uma certa "quantidade de interferência". Portanto, depois que a vedação do óleo é inserida no assento da vedação de óleo e no eixo, a força elástica da aresta de corte de vedação de óleo e a força de contração da mola da bobina auto-aperfeiçoadora produzem uma força de fixação radial no eixo, obtendo o melhor efeito de vedação. O design geral do esqueleto resistente à pressão possui pequenas deformação labial e é usada para vedação eixos rotativos em situações de pressão.

Recursos e aplicações do produto:

Vantagens do produto:

Projeto estrutural triplo: o corpo do selo, o esqueleto reforçado e a mola de bobina auto-aperfeiçoadora trabalham juntos para fornecer um excelente efeito de vedação.

Força de aperto radial: a força elástica da borda e a força de contração da mola produzem força de aperto radial no eixo para garantir o melhor desempenho de vedação.

Projeto resistente à pressão: o esqueleto geral resistente à pressão torna a deformação dos lábios pequena, o que é adequado para ocasiões de vedação de eixo rotativo de alta pressão.

Aplicabilidade ampla: as vedações de óleo esqueleto resistente à pressão são adequadas para várias vedações de eixo rotativas para impedir efetivamente o vazamento de óleo lubrificante.

Cenários de aplicativos:

Vedações do eixo rotativo: As vedações de óleo do esqueleto resistente à pressão são usadas para eixos de rotação em situações de pressão para impedir o vazamento de óleo lubrificante.

Equipamento industrial: Adequado para peças de vedação que requerem lubrificação, como sistemas de transmissão mecânica e sistemas hidráulicos.

RCTCV Lip Double Lip Alta pressão Esqueleto de vedação de óleo

Material: NBR Nitrile Rubber

Médio: óleo hidráulico base

Temperatura de trabalho ℃: -25 a +100

Velocidade: -

Pressão de trabalho: 0,3MPa

Dureza material: -

Visão geral: Projeto de esqueleto resistente à pressão geral, deformação pequena do LIP, usado para vedação eixos rotativos em situações expostas à pressão.

Material: NBR Nitrile Rubber

Médio: óleo hidráulico à base de petróleo

Temperatura de trabalho ℃: -25 a +100

Velocidade: -

Pressão de trabalho: 1MPA

Dureza material: -
