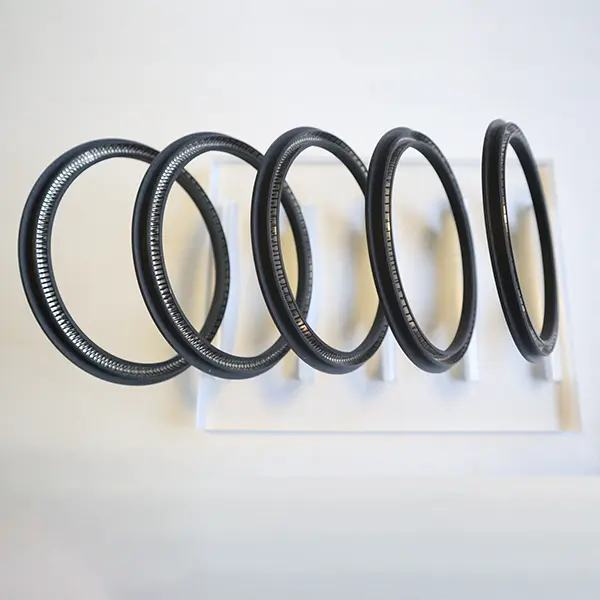

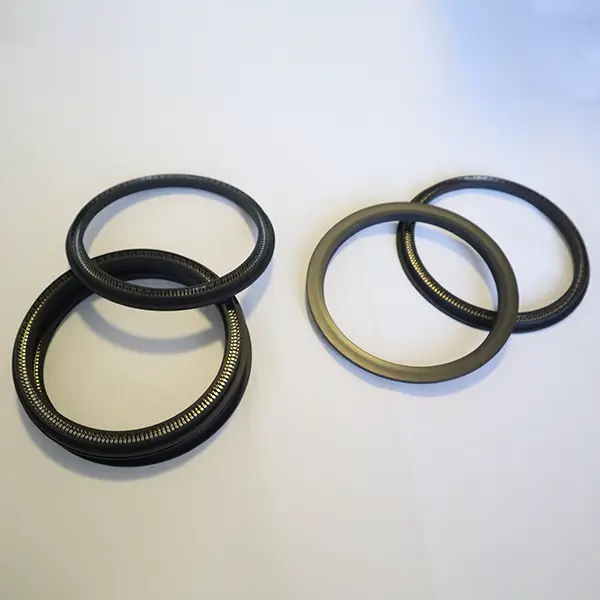

Entre os selos energizados da mola rotativa, existem principalmente dois tipos: RC2055 e RC2056. A Ruichen Seals estuda o desenvolvimento e a fabricação de produtos de focas há muitos anos. De acordo com diferentes situações e necessidades diferentes, ele aperfeiçoou projetos mais detalhados.

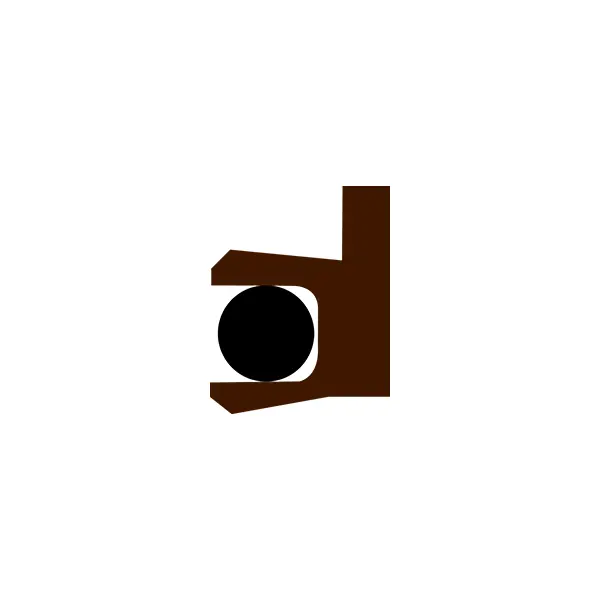

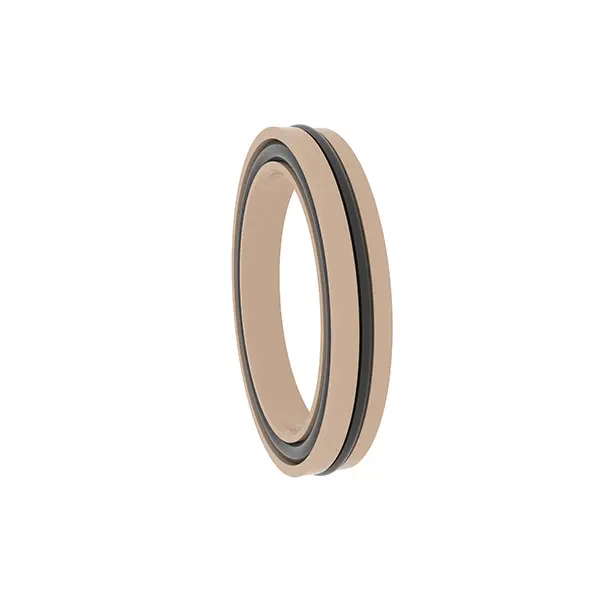

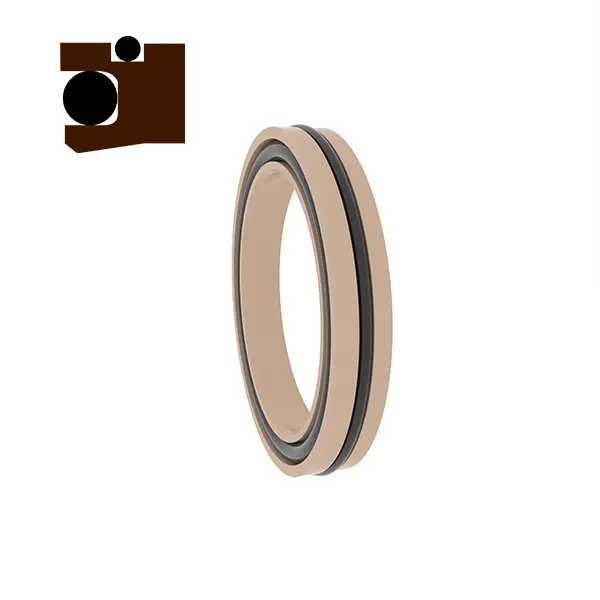

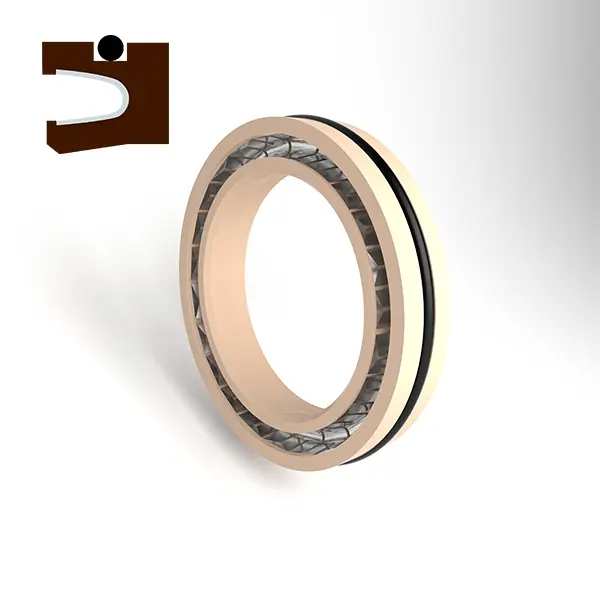

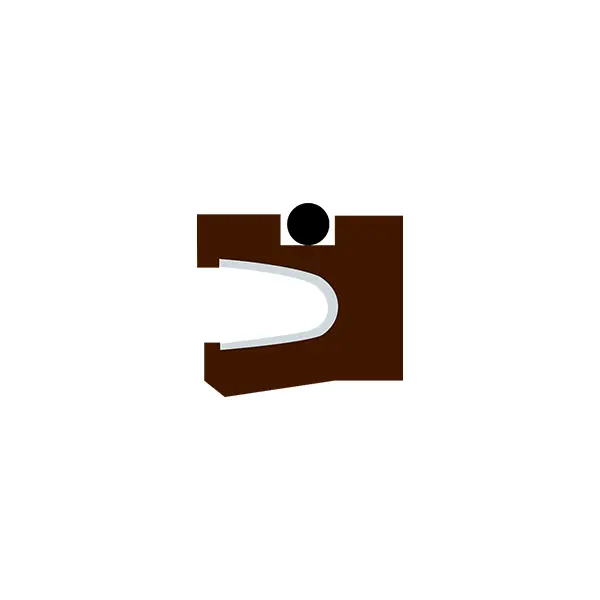

O RC2055 é uma vedação rotativa de pan-plug, RC2055-B é uma vedação de dentes rotativos e RC2055-C é uma vedação combinada em forma de Y rotativa. As ranhuras dos três são intercambiáveis. São vedações de alta função com pressão unidirecional aplicada a eixos rotativos. Entre eles, a vedação de pan-tocar rotativa RC2055 é composta por molas de aço inoxidável e plásticos de alta função. Ao usar RC2055-B e RC2055-C, é necessário selecionar razoavelmente os materiais de elastômero correspondentes.

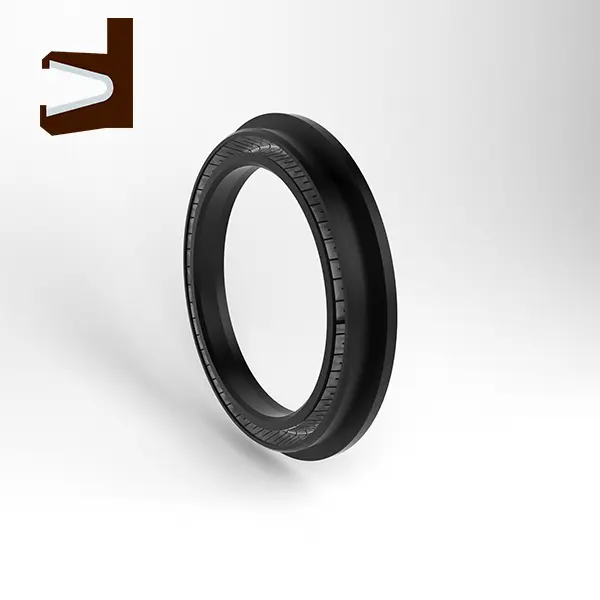

O RC2056 é uma vedação rotativa de pan-plug e RC2056-B é uma vedação combinada em forma de Y rotativa. Os sulcos também podem ser trocados. Também é adequado para uso em eixos rotativos. Entre eles, a vedação rotativa de pan-pan de RC2056 é composta por molas de aço inoxidável e plásticos de alta função. Ao usar o RC2056-B e é necessário selecionar razoavelmente os materiais de elastômero correspondentes.
Recursos e aplicações do produto:
Recursos do produto:
Alto desempenho: molas de aço inoxidável e plásticos de alta função são combinados para garantir um excelente desempenho e durabilidade de vedação.
Interclageability: O design de ranhura dos produtos da série é o mesmo, o que permite a intercambiabilidade e a adaptação flexível a diferentes condições de trabalho.
Amplamente aplicável: Adequado para a vedação de pressão unidirecional de eixos rotativos para atender às diversas necessidades industriais.
Elastômeros opcionais: RC2055-B, RC2055-C e RC2056-B suportam a seleção de materiais de elastômeros correspondentes de acordo com as condições de trabalho para melhorar a adaptabilidade.
Cenários de aplicativos:
A vedação de pressão unidirecional de eixos rotativos é adequada para equipamentos industriais, máquinas de engenharia, sistemas hidráulicos etc.
Ocasiões em que a vedação de alta função é necessária, como petroquímicos, equipamentos de energia, máquinas pesadas, etc.
Vantagens técnicas:
As molas de aço inoxidável fornecem força radial estável para garantir o efeito de vedação a longo prazo.
A combinação de plásticos de alta função e materiais de elastômero é adequada para alta pressão e alta velocidade de condições de trabalho.
O design intercambiável do Groove simplifica a instalação e a manutenção e reduz o custo de uso.
Sugestões de uso:
Selecione o modelo de vedação apropriado e o material de elastômero de acordo com as condições de trabalho específicas.
Verifique se a ranhura está limpa durante a instalação para evitar danos à vedação.
RC2055
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão (MPA) | Temperatura (℃) | Velocidade (EM) | Médio | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Quase todo meio líquido e gás |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Seleção de material
1. Os materiais de anel O correspondentes podem ser selecionados: RO1 Nitrile Rubber (NBR), Fluororberber RO2 (FKM), etc.
2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Mola de aço inoxidável: mola em forma de V.
Exemplo de pedido
RC2055- 40-PTFE4+V Diâmetro do eixo 40, material de anel de vedação é PTFE4, mola de aço inoxidável é mola em forma de V
RC20555-B-40-PTFE4+R02 Diâmetro do eixo é 40, o material do anel de vedação é PTFE4, o ring de O-ring é fluororber
RC2055-C-40-PTFE4+R02 Diâmetro do eixo tem 40 anos, o material do anel de vedação é PTFE4, o Ring de O-ring é fluororber

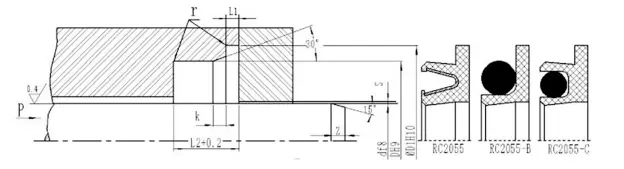

Tabela de parâmetros de especificação (todas as especificações dentro do intervalo de parâmetros estão disponíveis)
| Faixa de diâmetro da haste D f8 | Diâmetro do sulco DH9 | Diâmetro da ranhura D1H10 | Profundidade da borda L1 | Largura do sulco L | Importar chanfro k | Folga radial S max | Comprimento de chanfro | r máx | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | d+5 | D+9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39,9 | d+7 | D+12,5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10,5 | D+17,5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Nota: Recomenda -se que a dureza da superfície do eixo rotativa seja HRC ≥ 58.

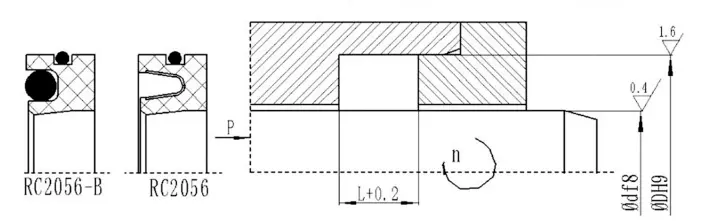

RC2056
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão (MPA) | Temperatura (℃) | Velocidade (EM) | Médio | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Quase todo meio líquido e gás |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Seleção de material
1. Os materiais de anel O correspondentes podem ser selecionados: RO1 Nitrile Rubber (NBR), Fluororberber RO2 (FKM), etc.
2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc. 3. Mola de aço inoxidável: mola em forma de V.
Exemplo de pedido
RC2056-40*62*8-PTFE4+V D*D*L, o material do anel de vedação é PTFE4 e a mola de aço inoxidável é uma mola em forma de V RC2056-B-40*62*8-PTFE4+R02 D*D*L, o material do anel de vedação é PTFE4 e o O-ring correspondente é Fluororberber
