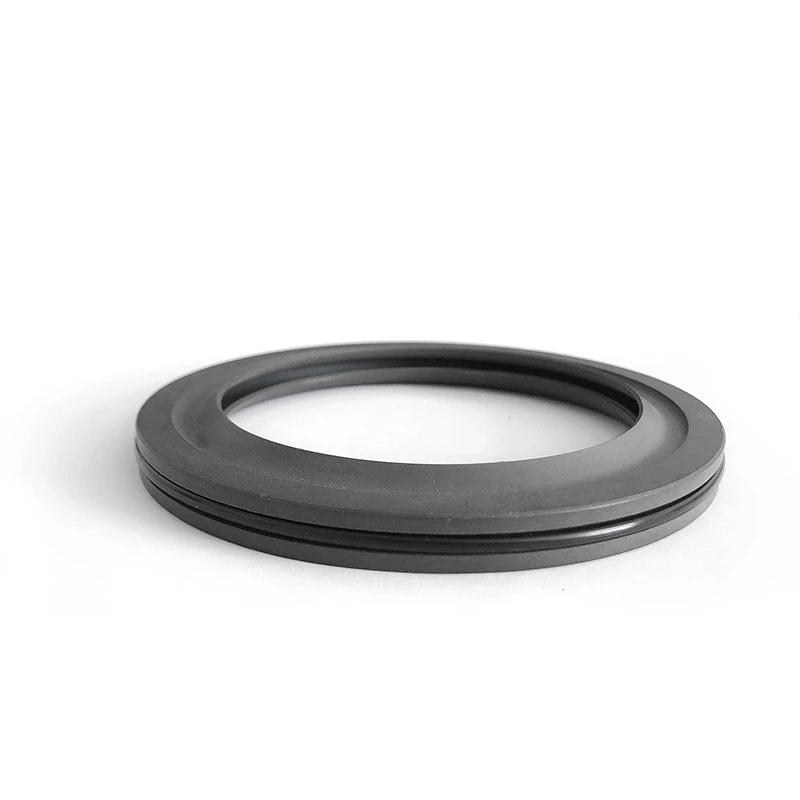

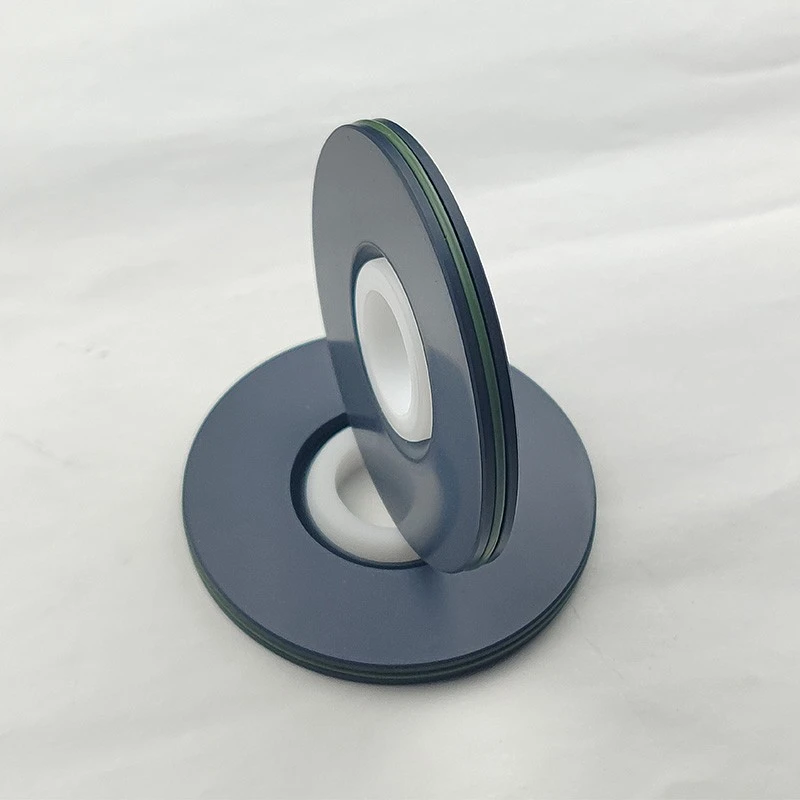

Nossa série de vedações rotativas de alta pressão cobre uma variedade de produtos de alto desempenho, incluindo RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS e RC2057, que são projetados para reprodução e rotativa em himes.

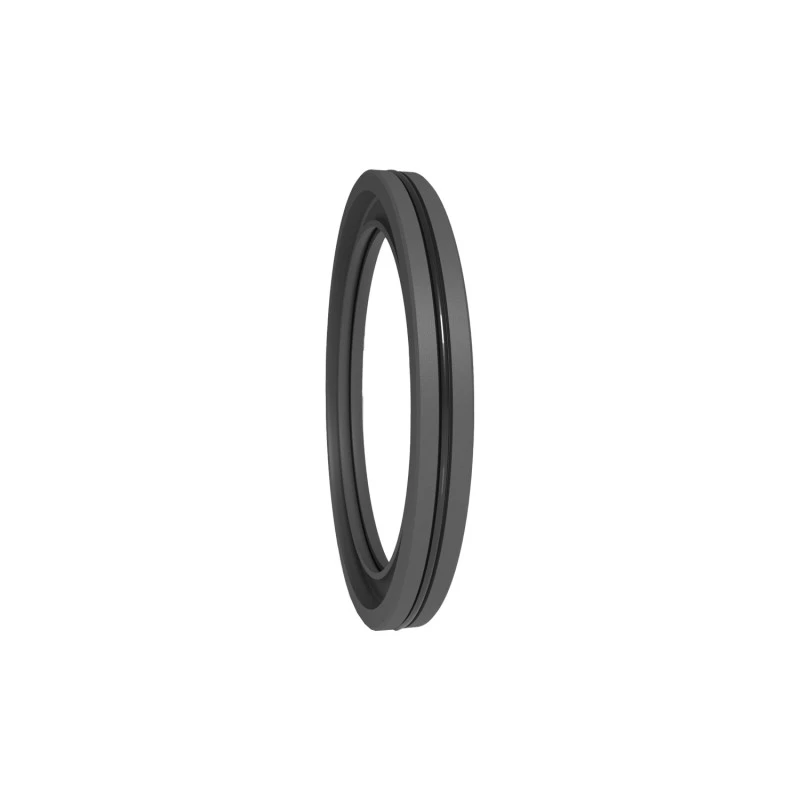

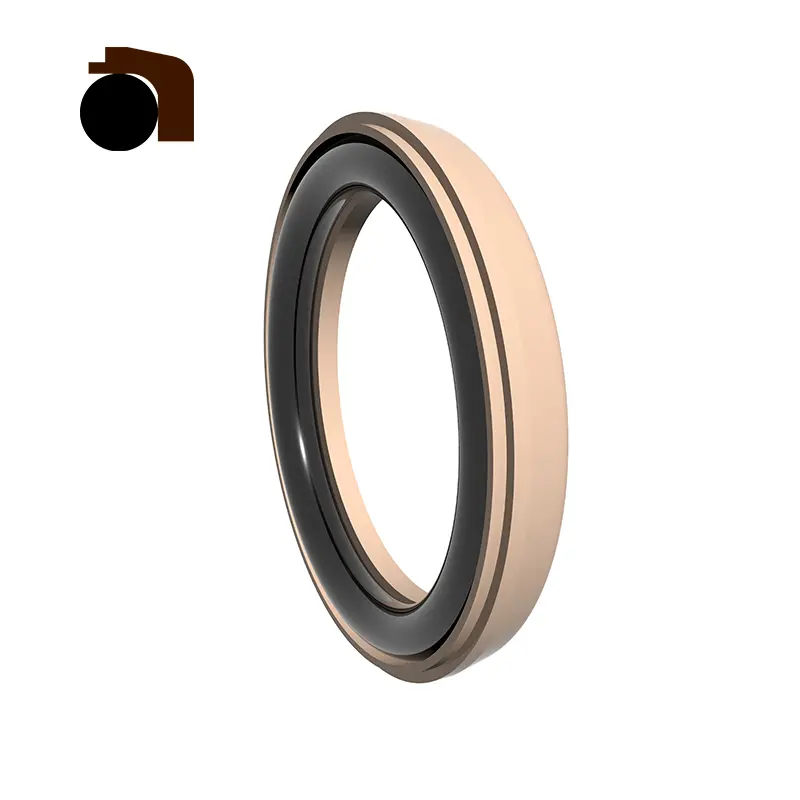

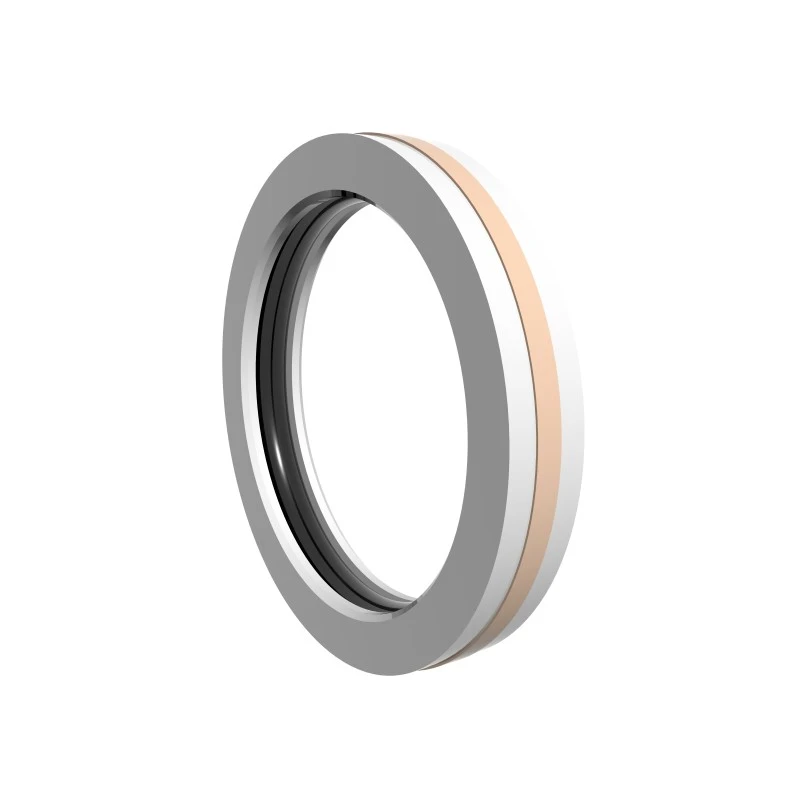

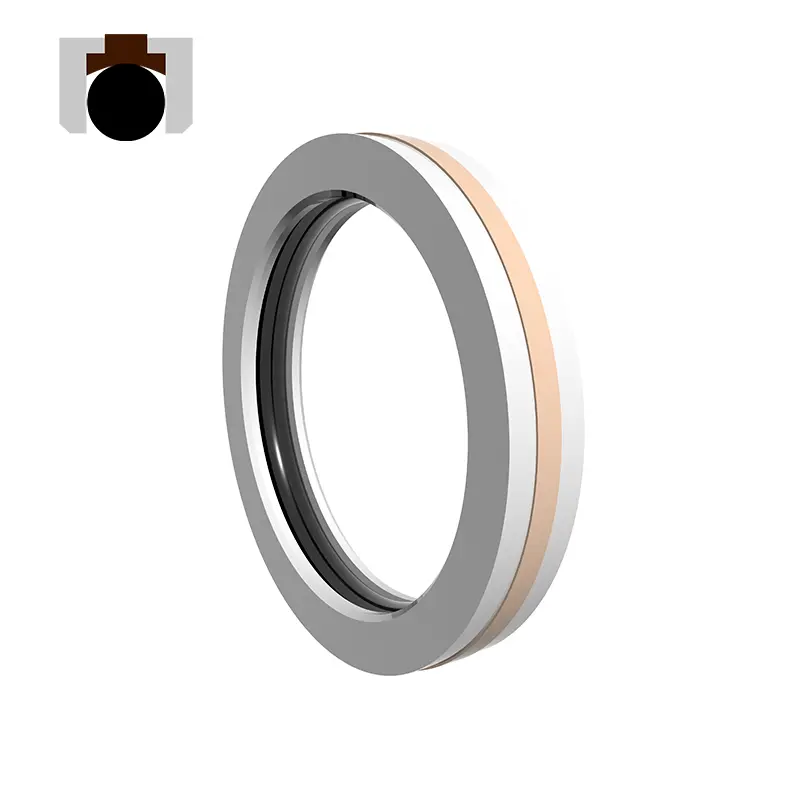

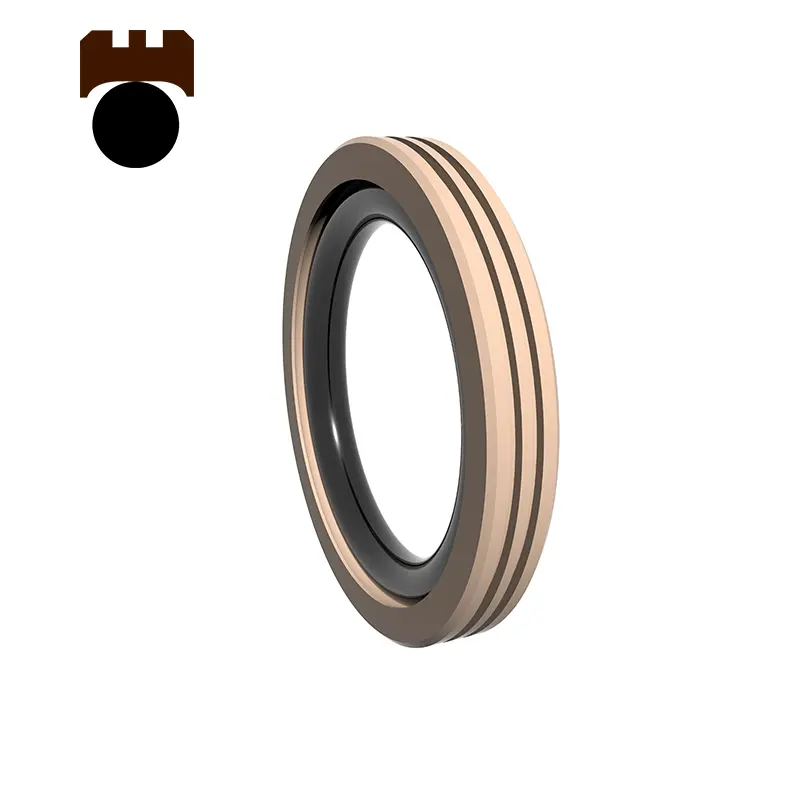

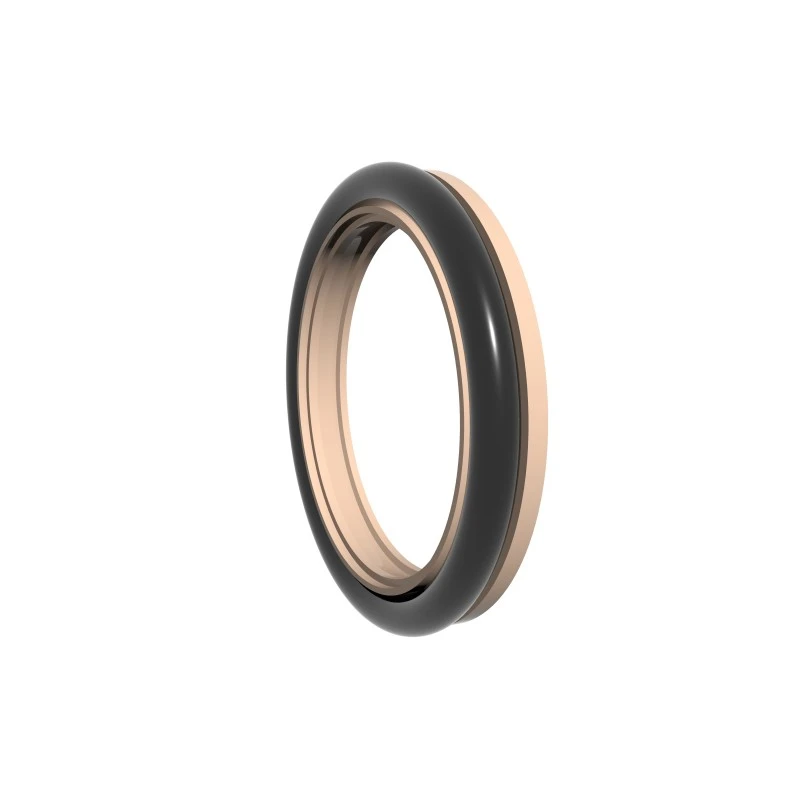

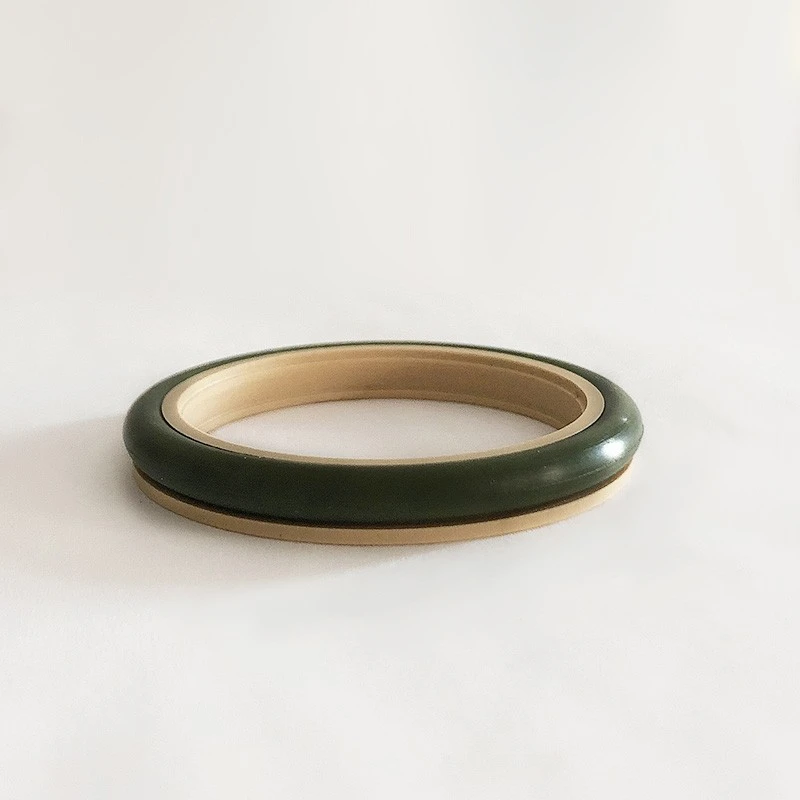

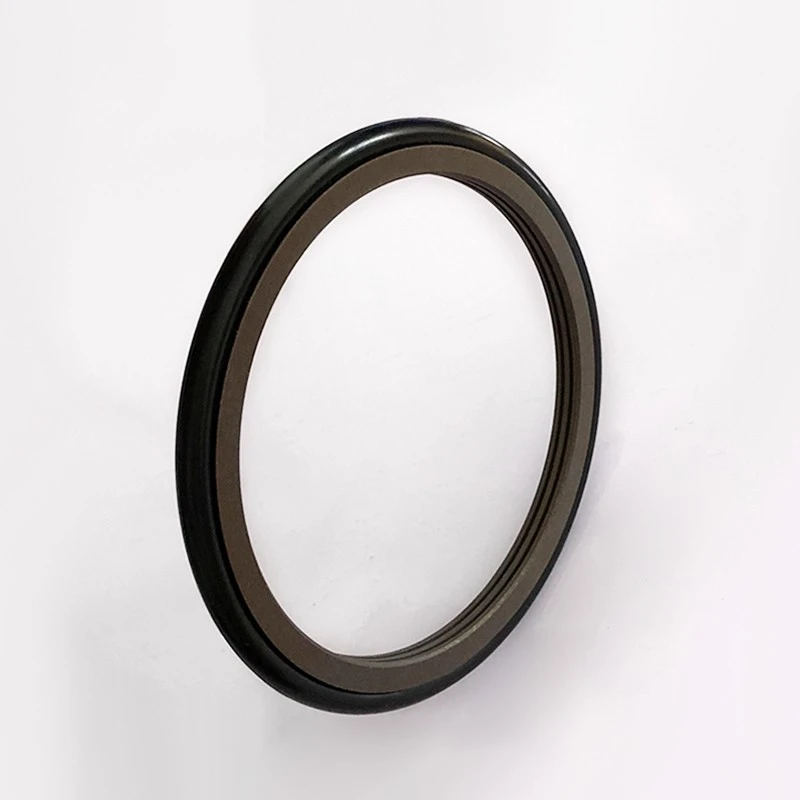

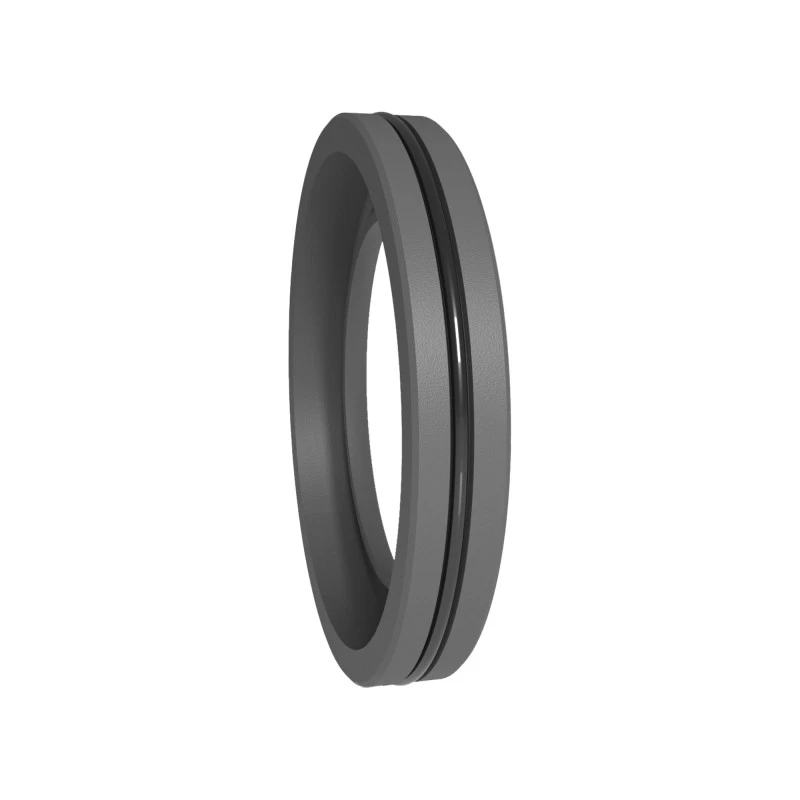

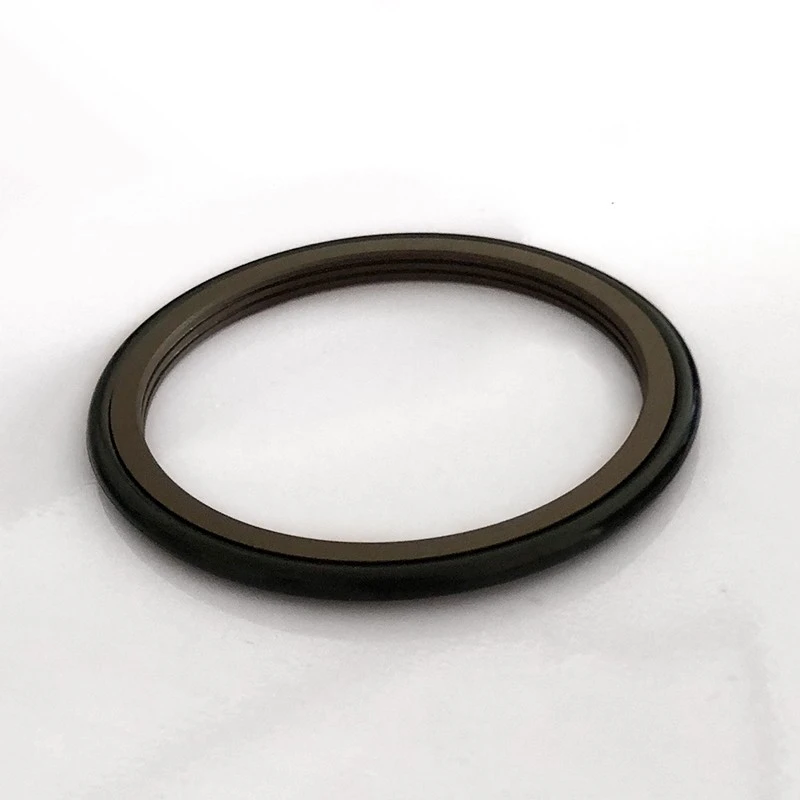

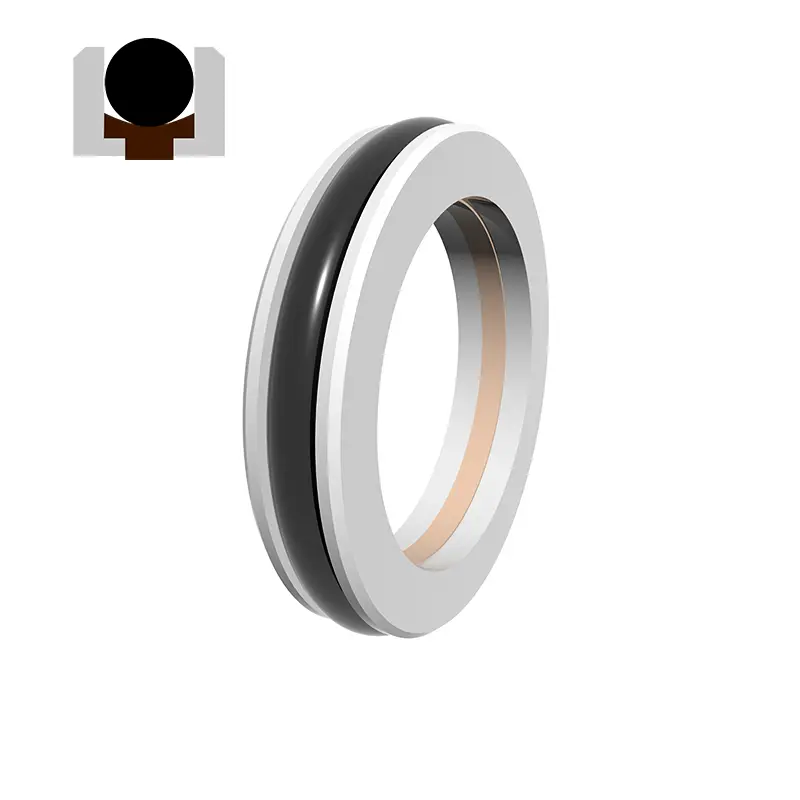

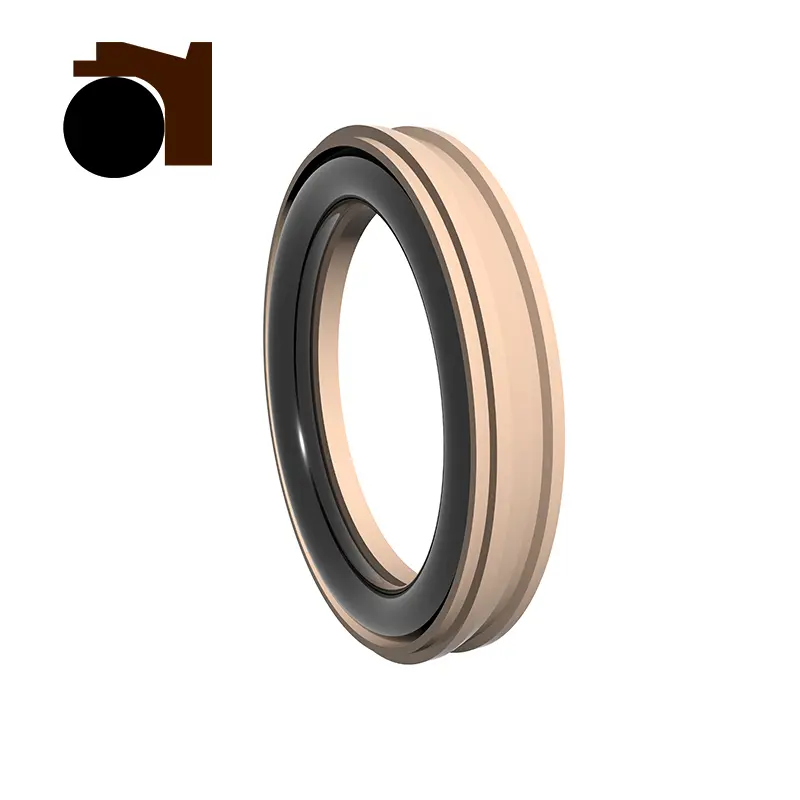

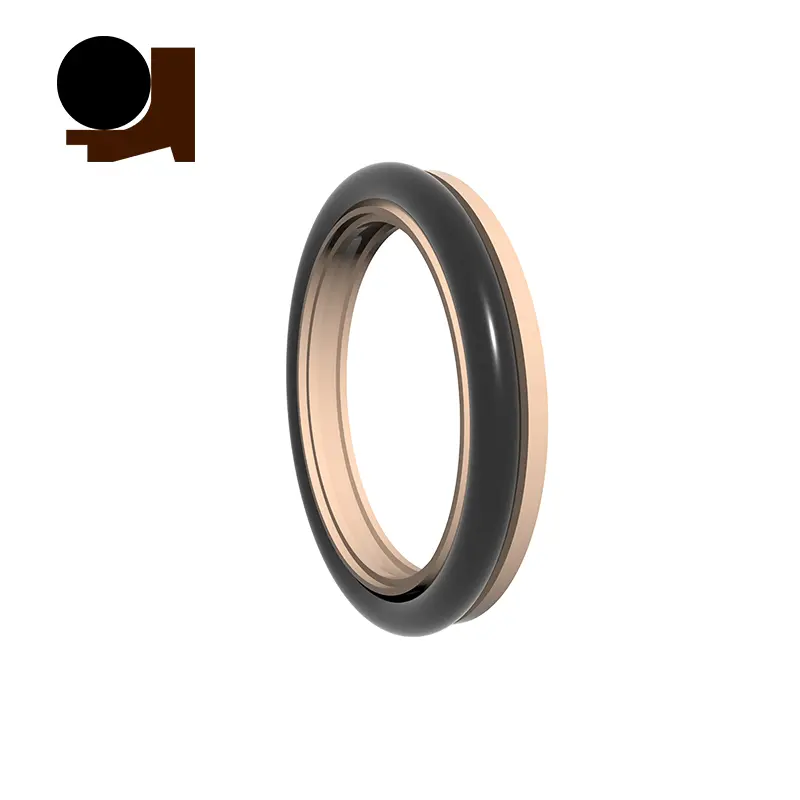

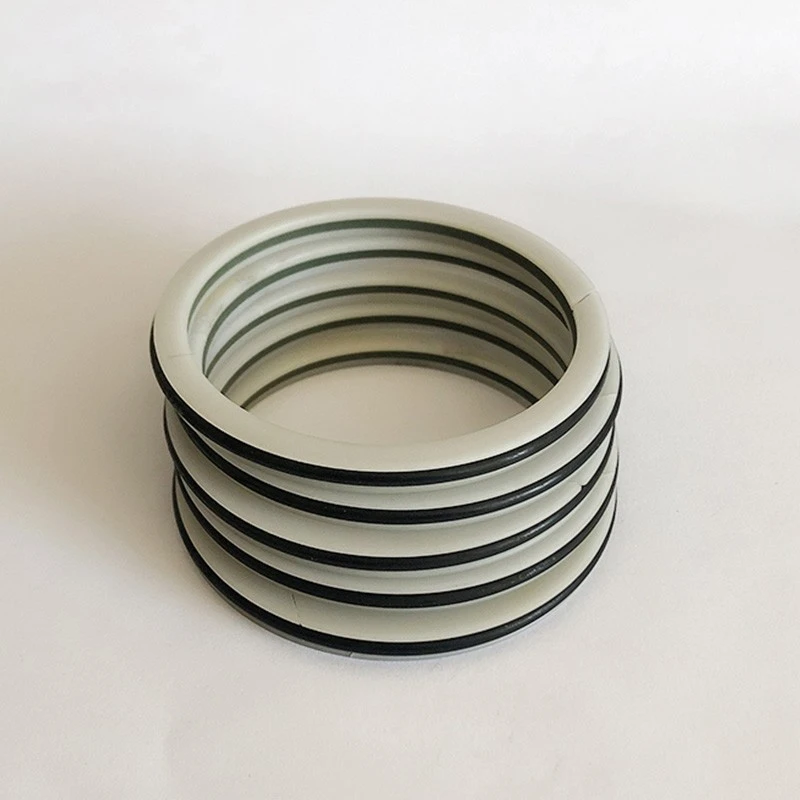

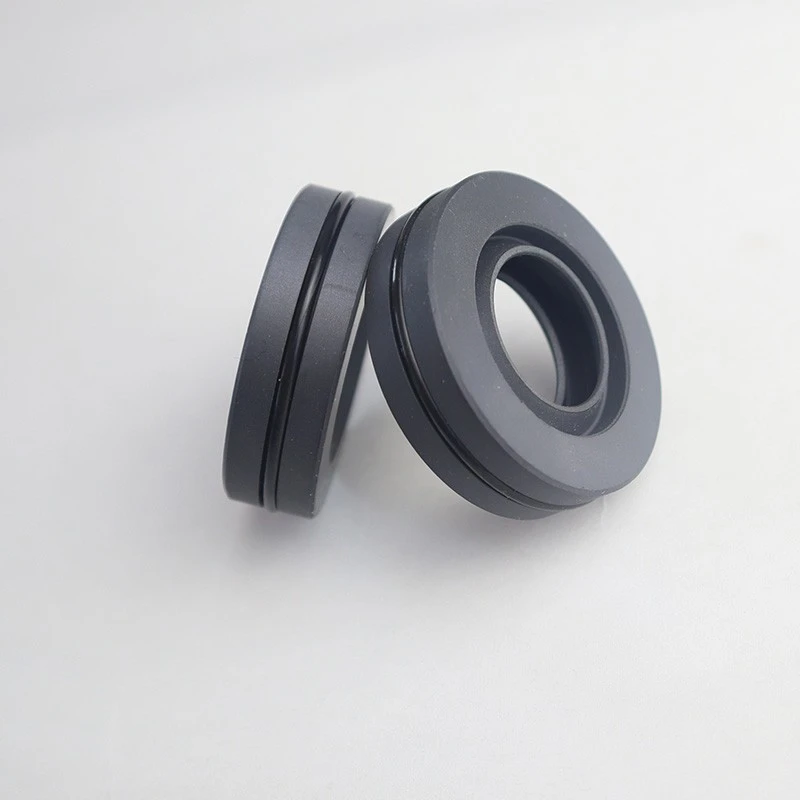

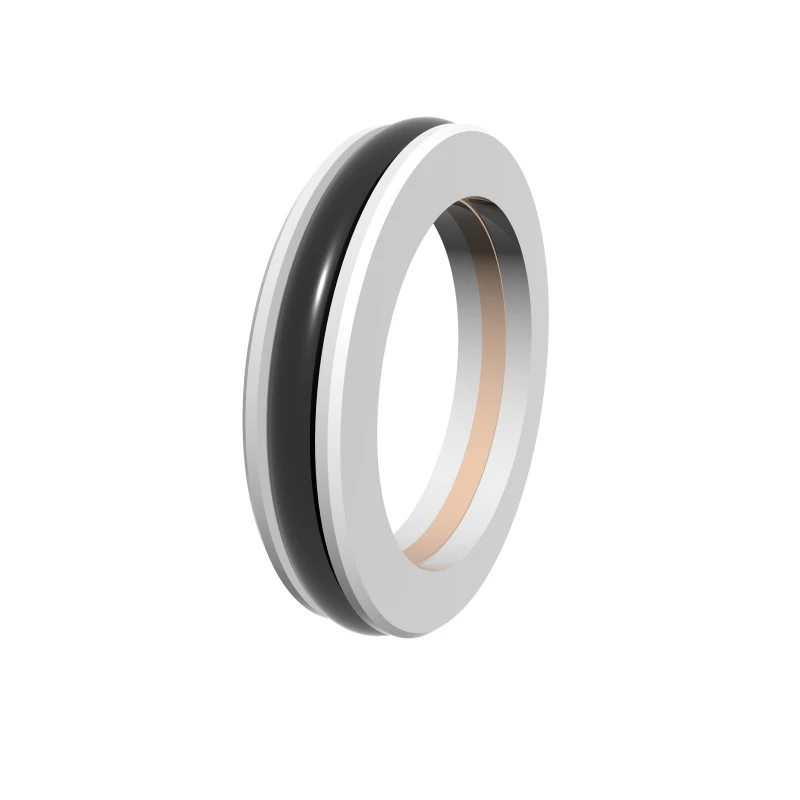

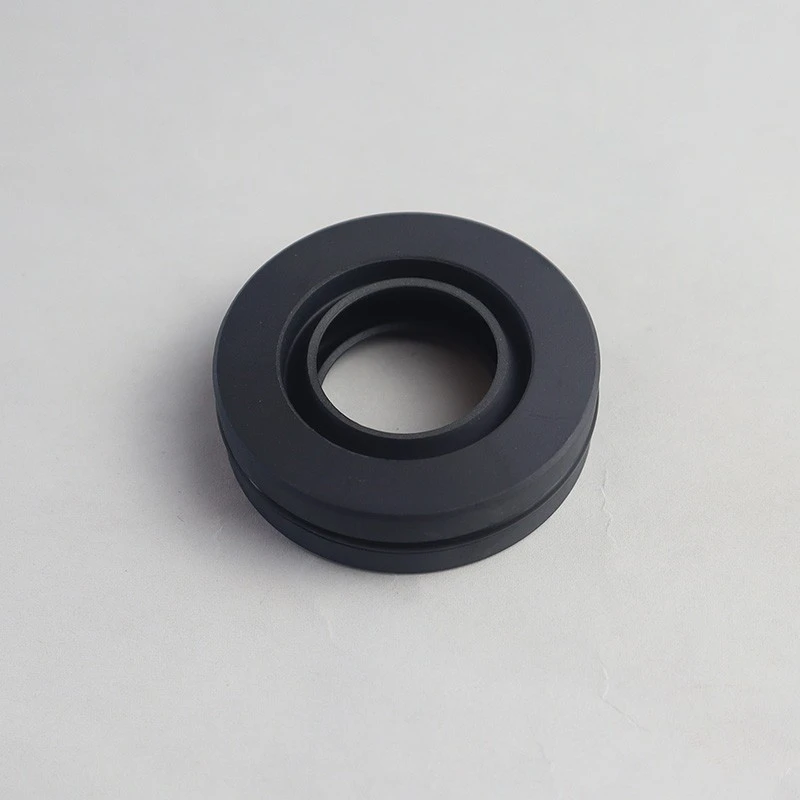

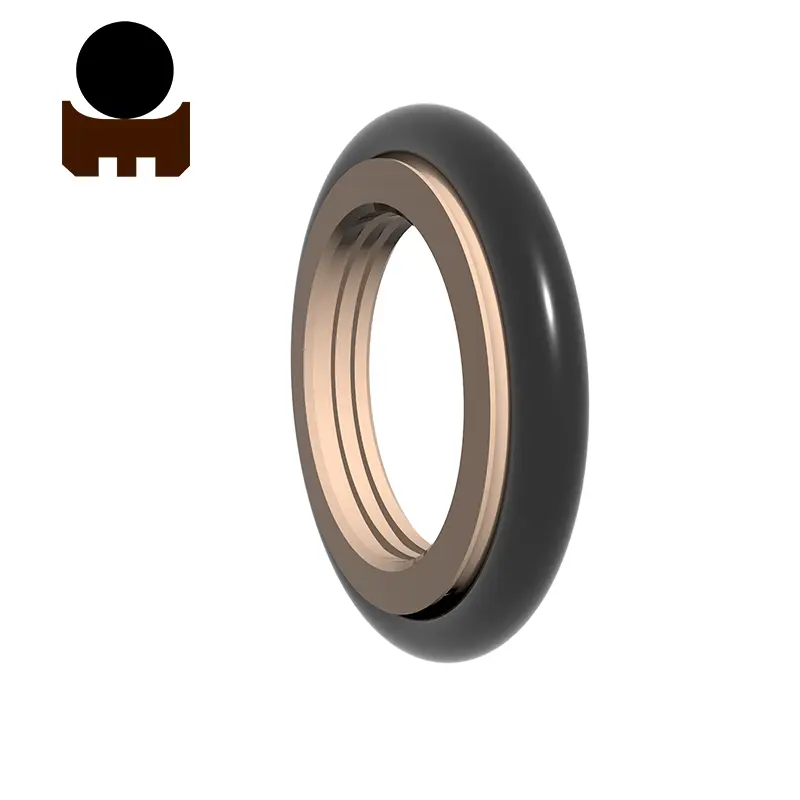

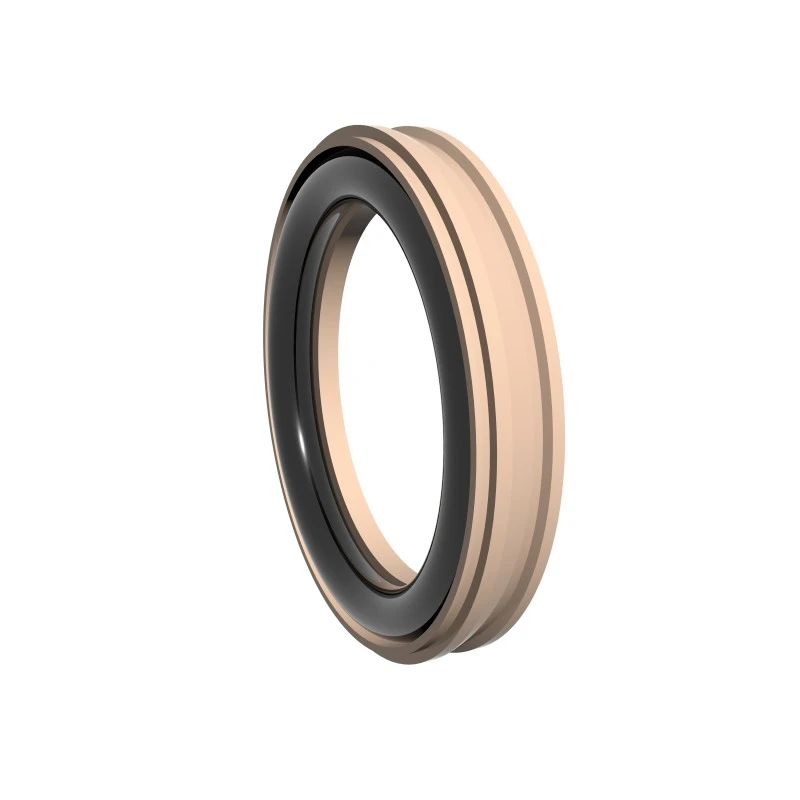

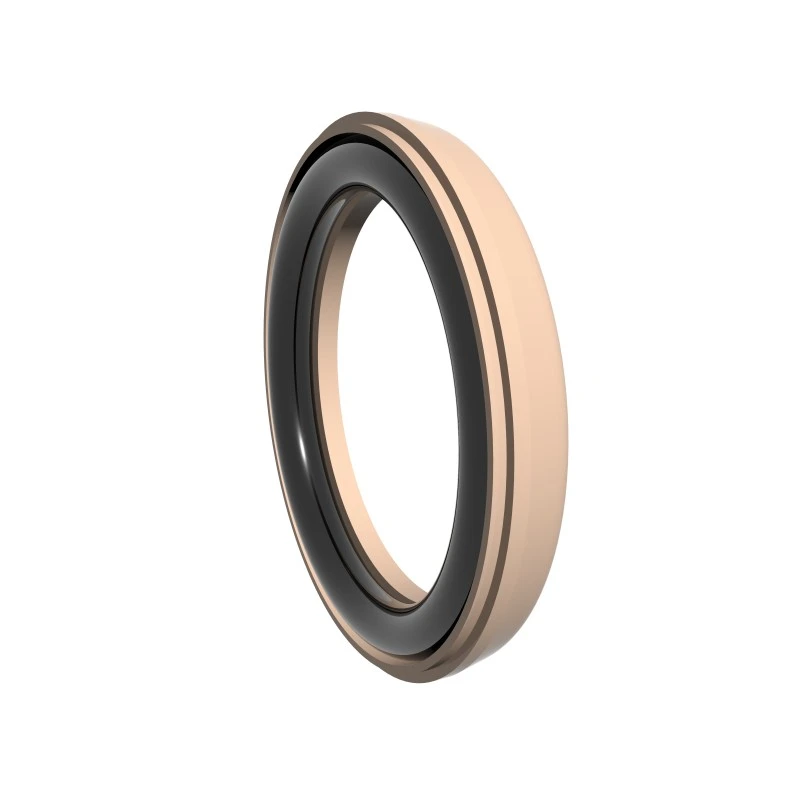

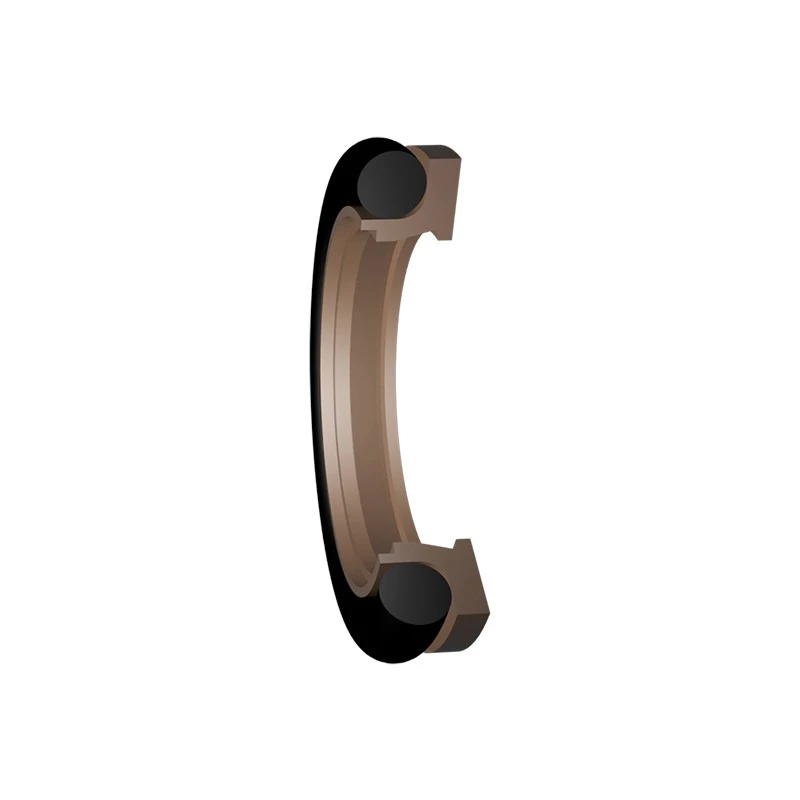

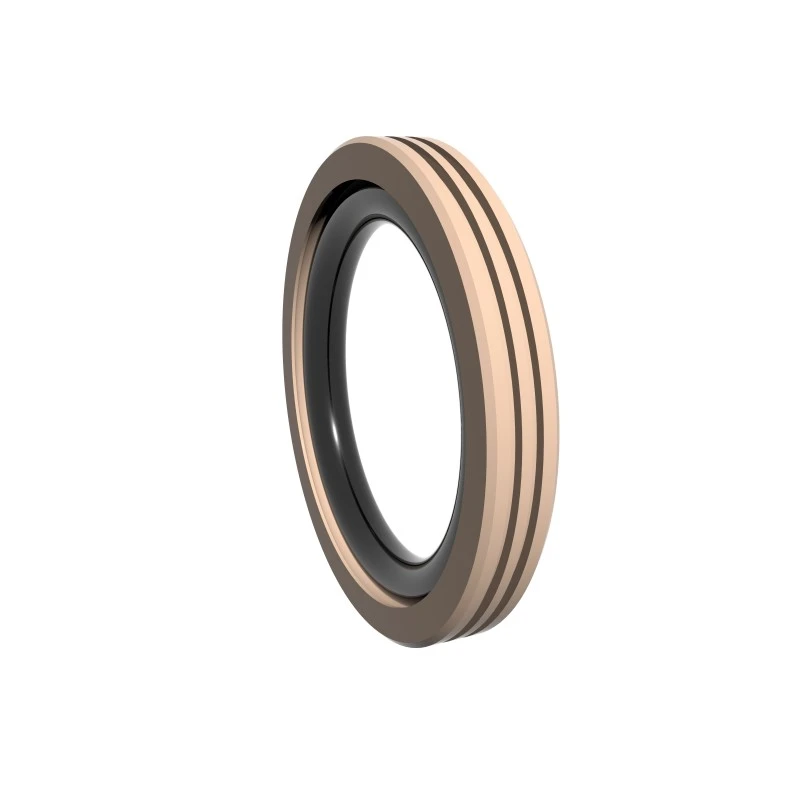

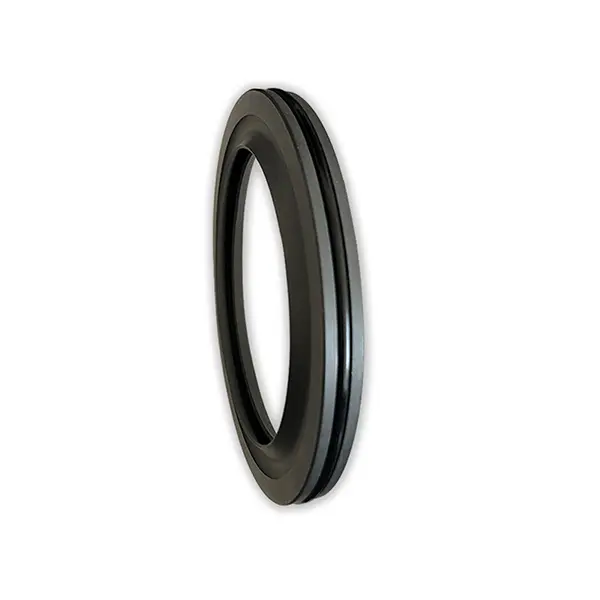

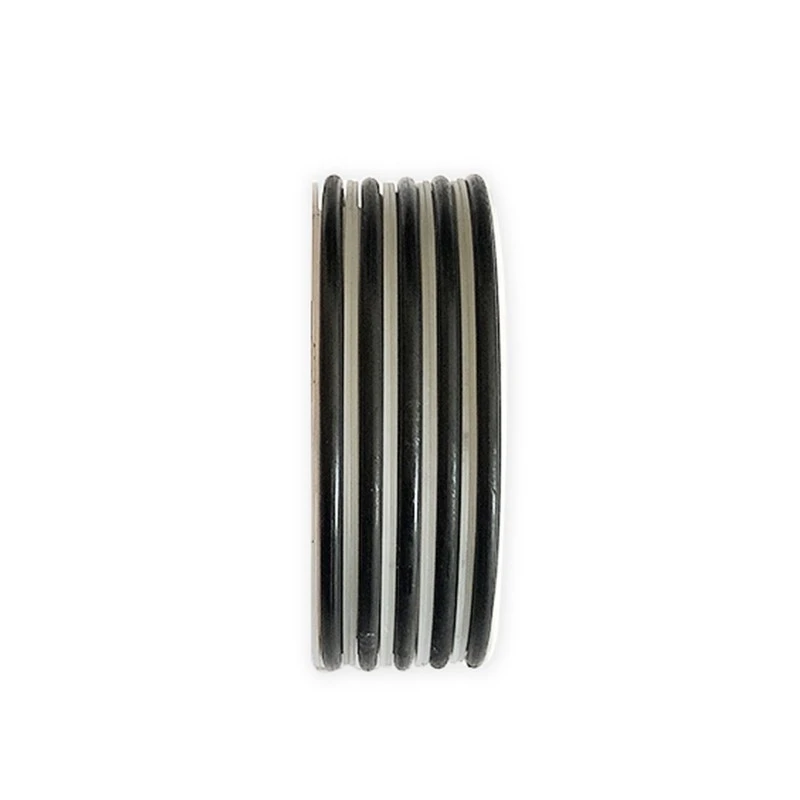

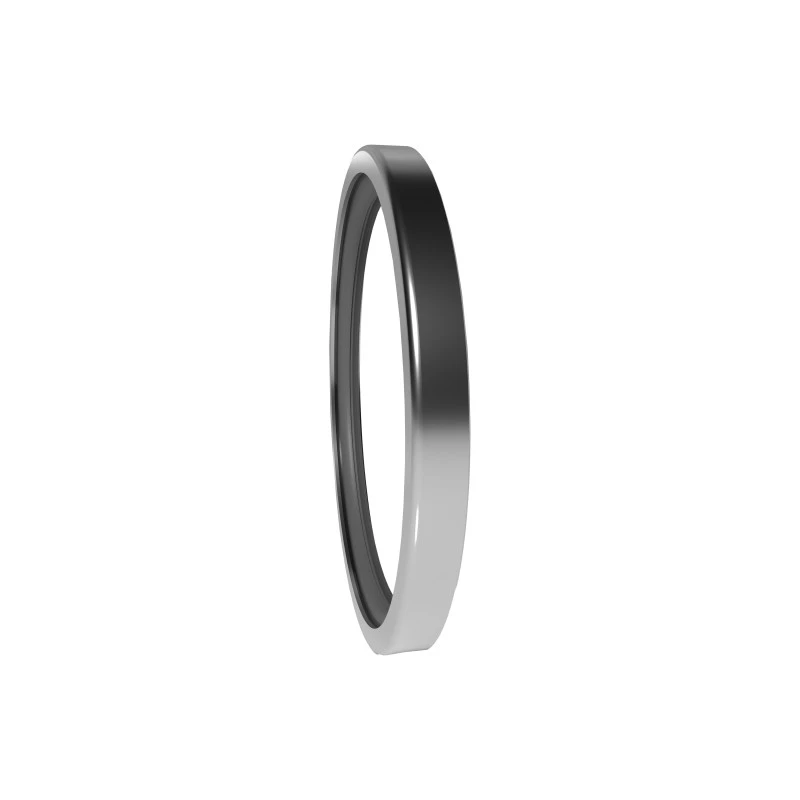

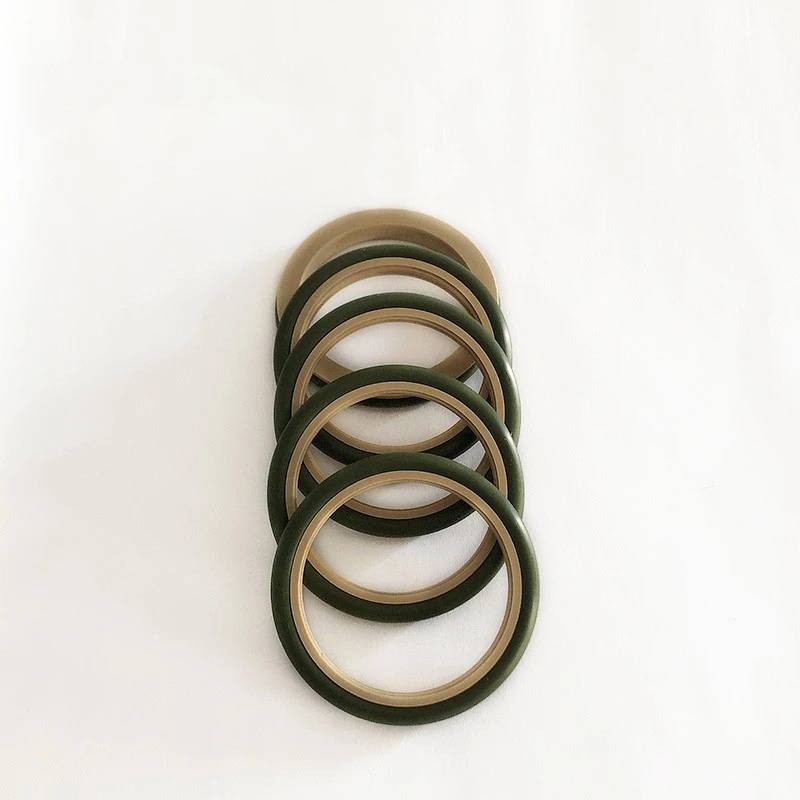

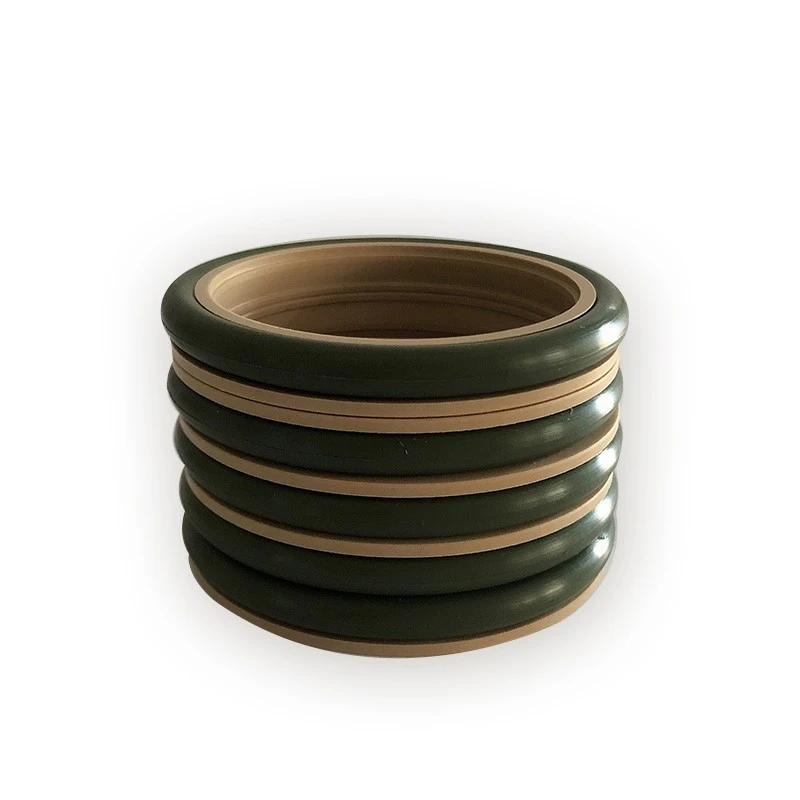

A série RC2051 usa uma combinação de anéis de vedação dentes de PTFE preenchidos e anéis de O para vedação unidirecional. Possui baixo atrito e altas características de vedação e é dividido em tipo padrão (RC2051-B) e tipo de alta velocidade (RC2051-G).

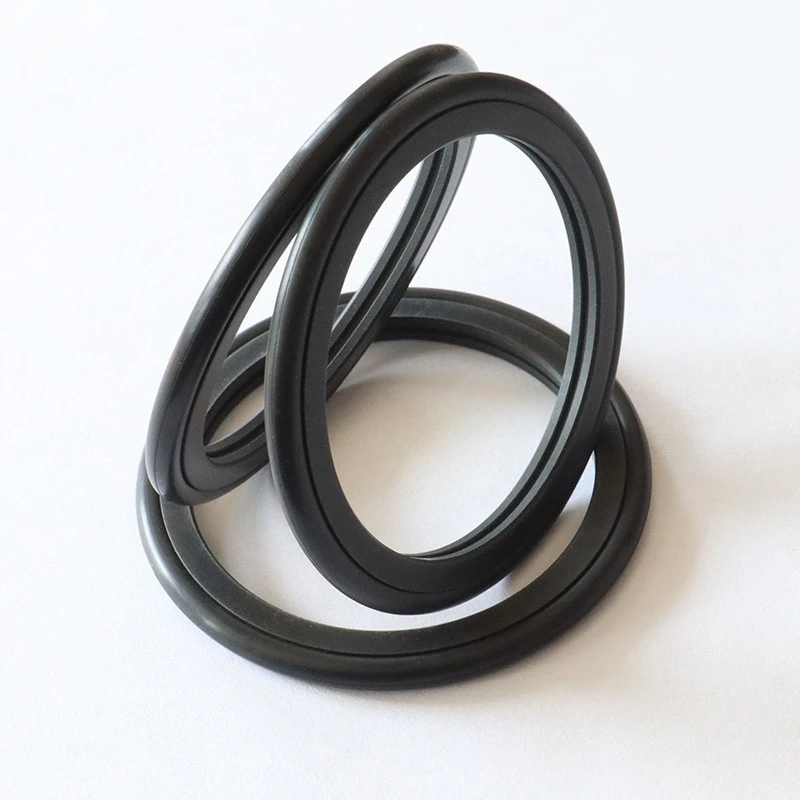

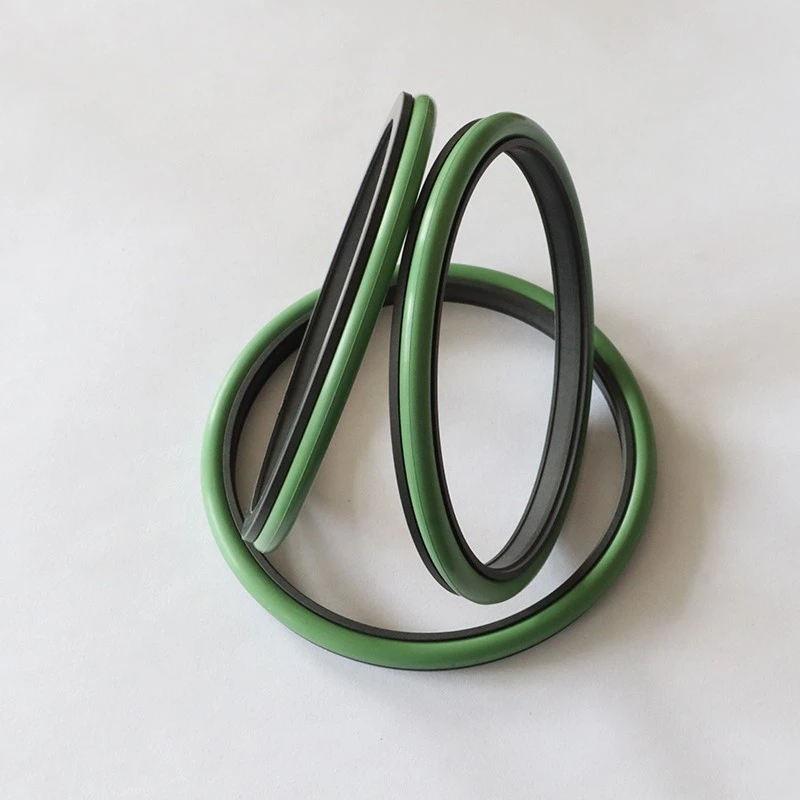

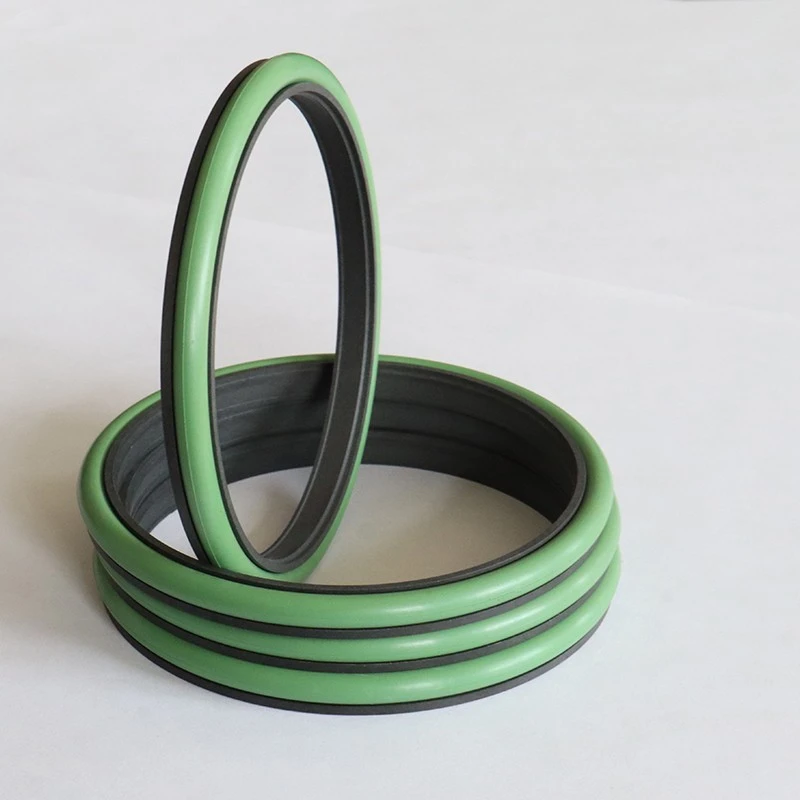

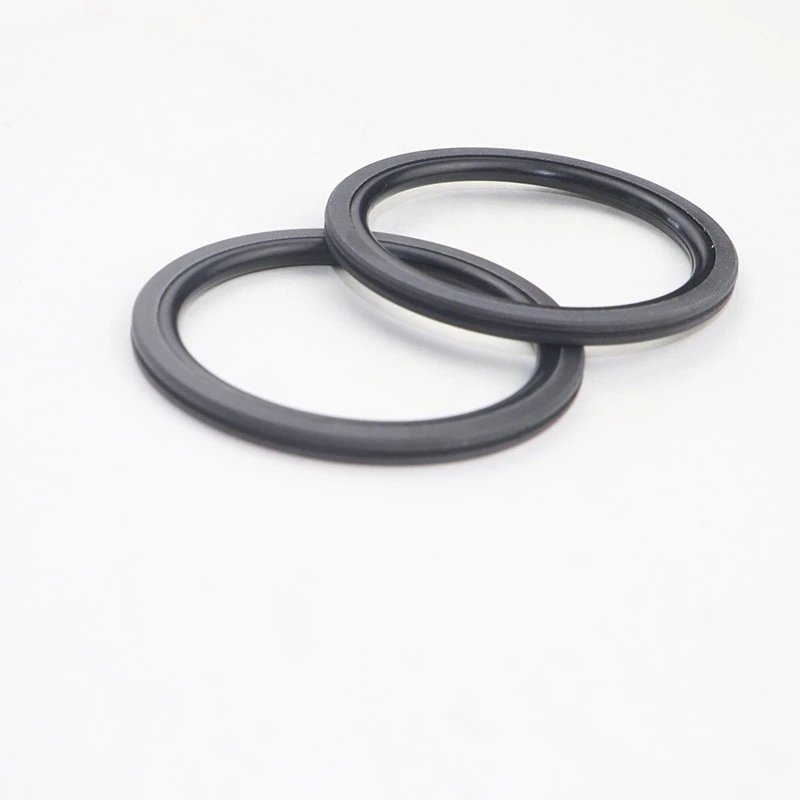

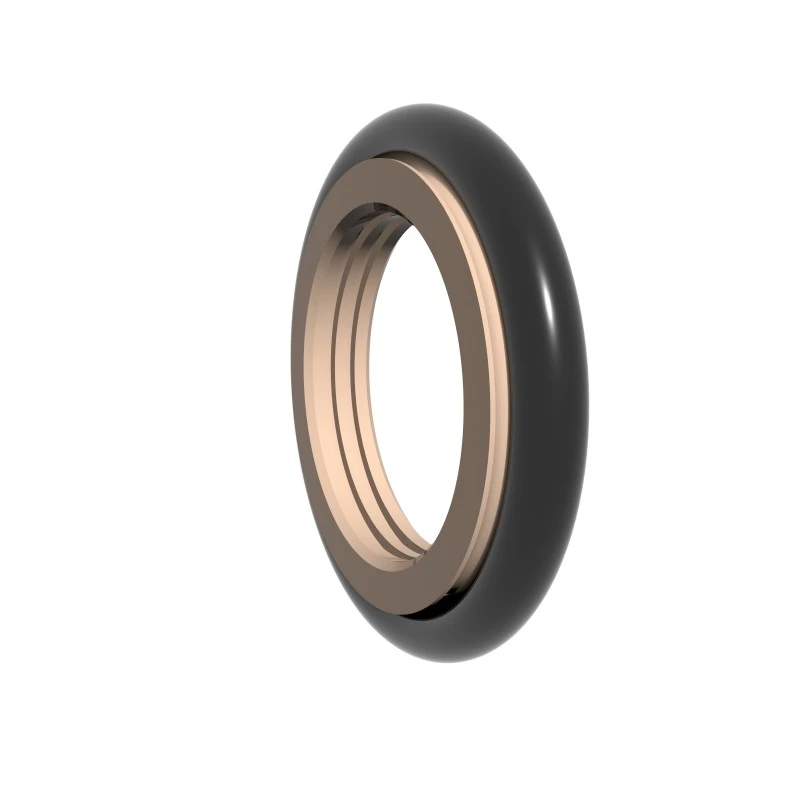

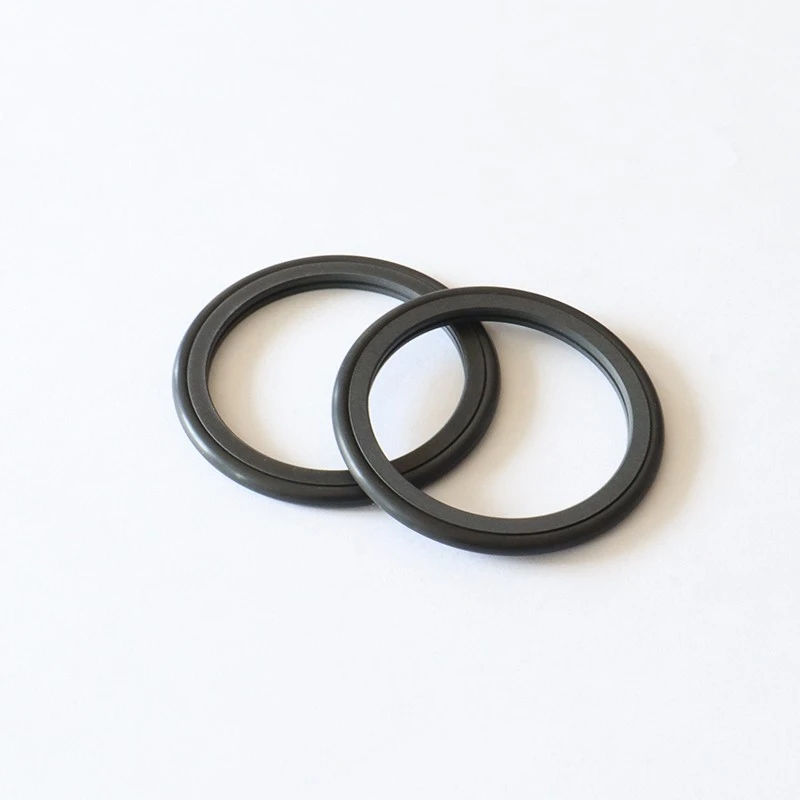

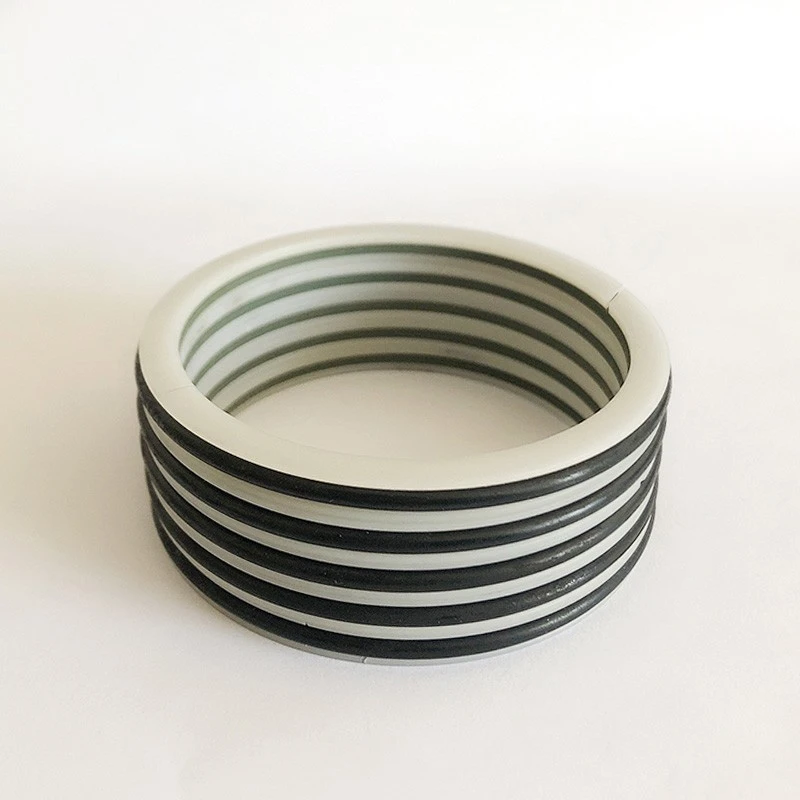

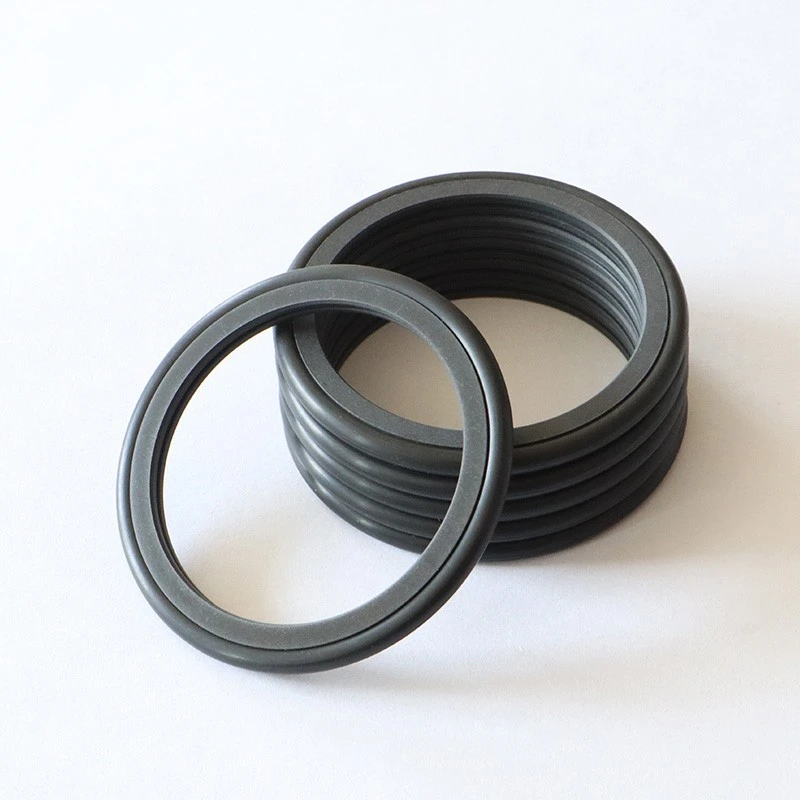

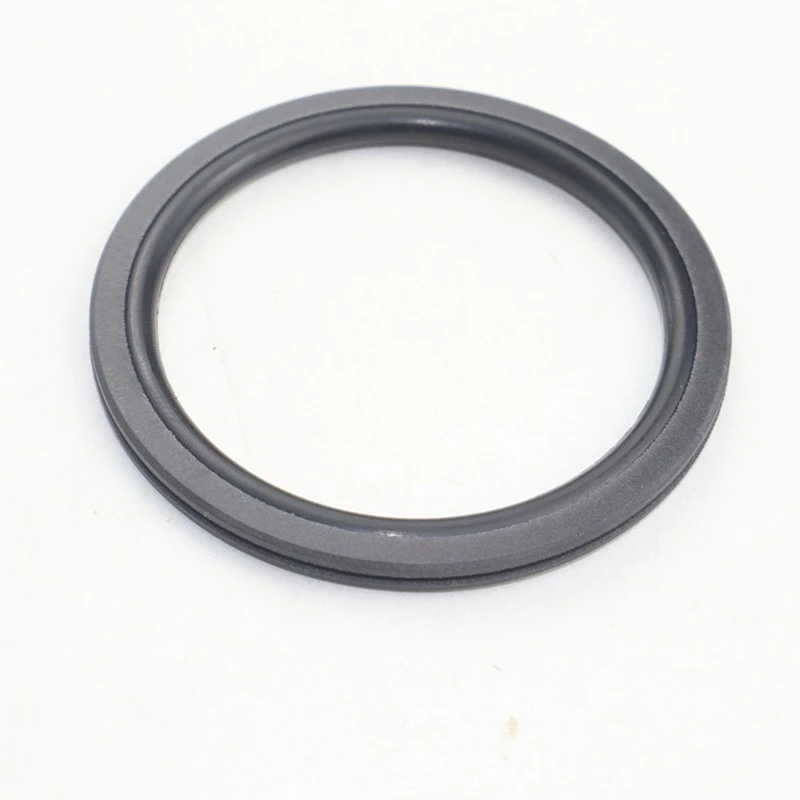

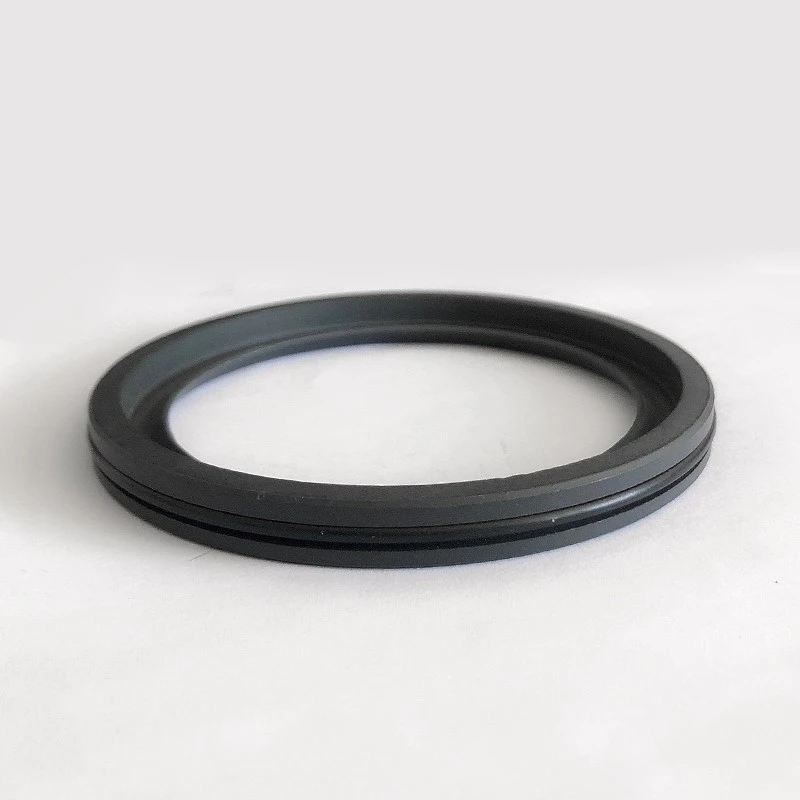

As séries RC2052 e RC2054 estão equipadas com anéis de vedação quadrada com ranhuras de armazenamento de óleo, que são adequadas para a vedação bidirecional rotativa hidráulica. A estrutura é compacta e suporta o ambiente de pressão da água.

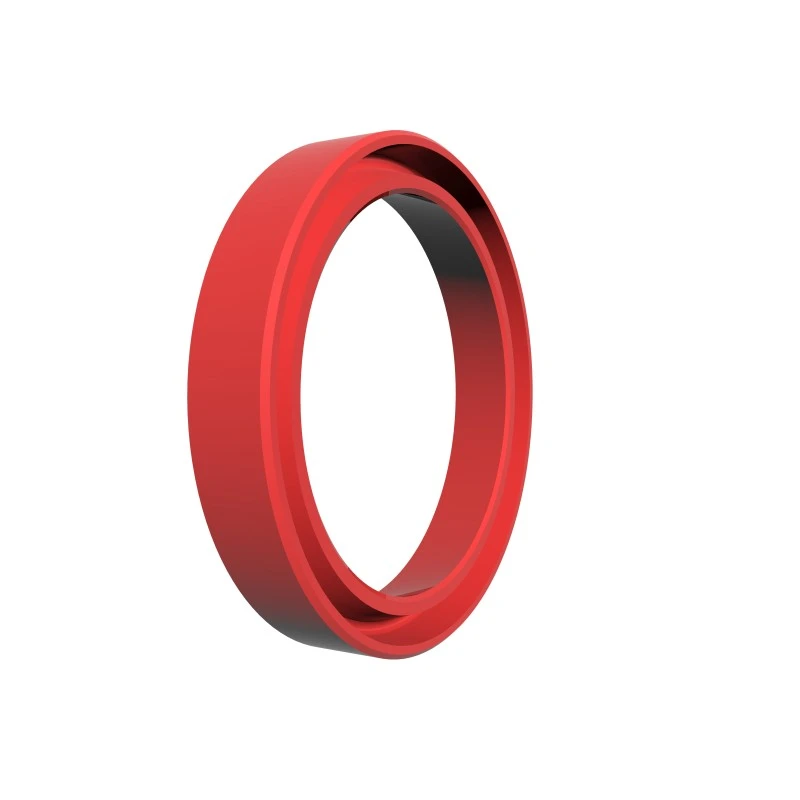

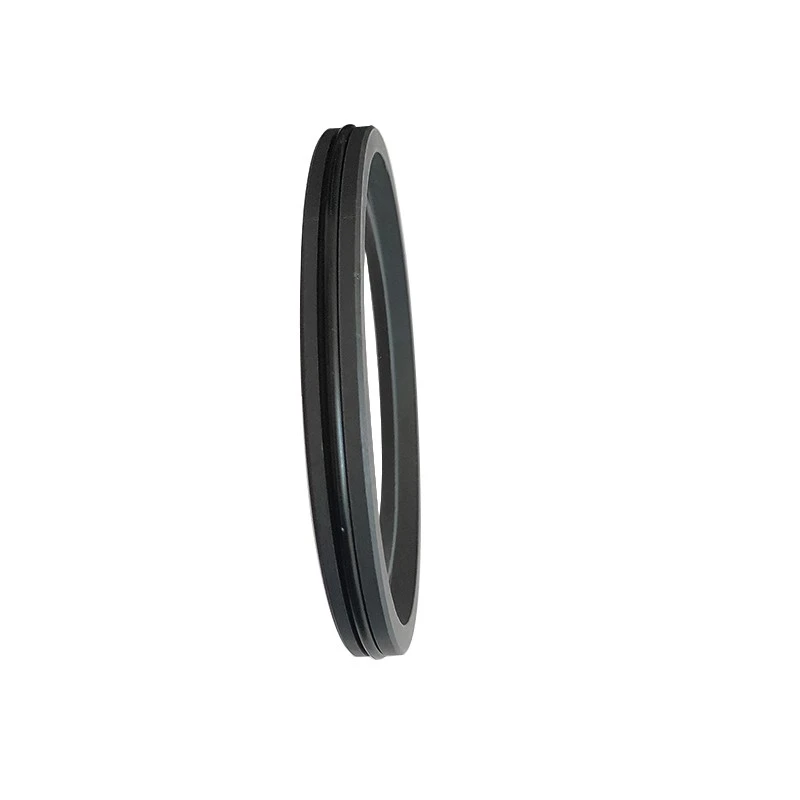

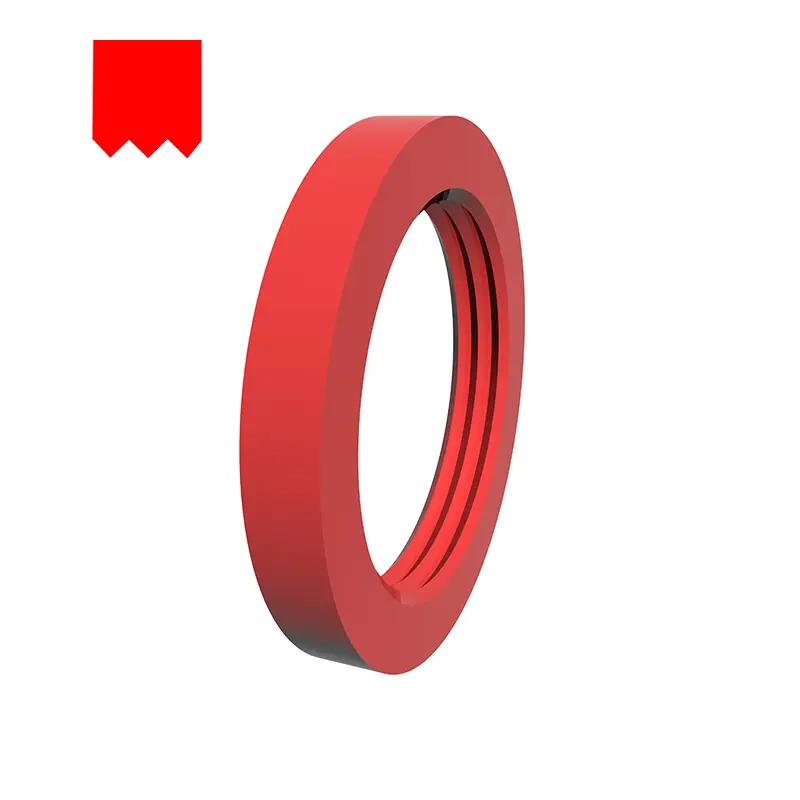

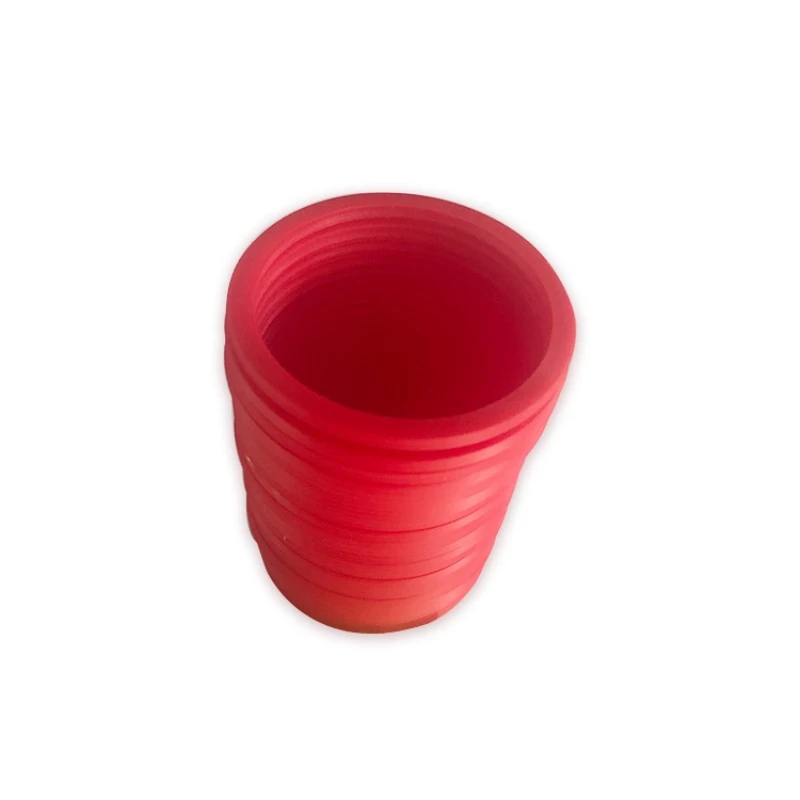

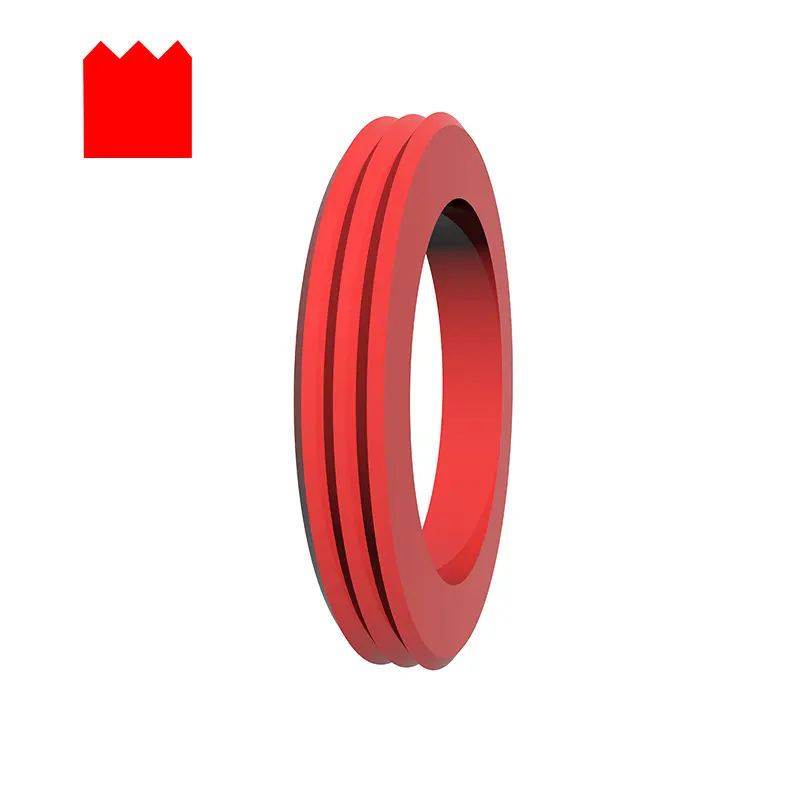

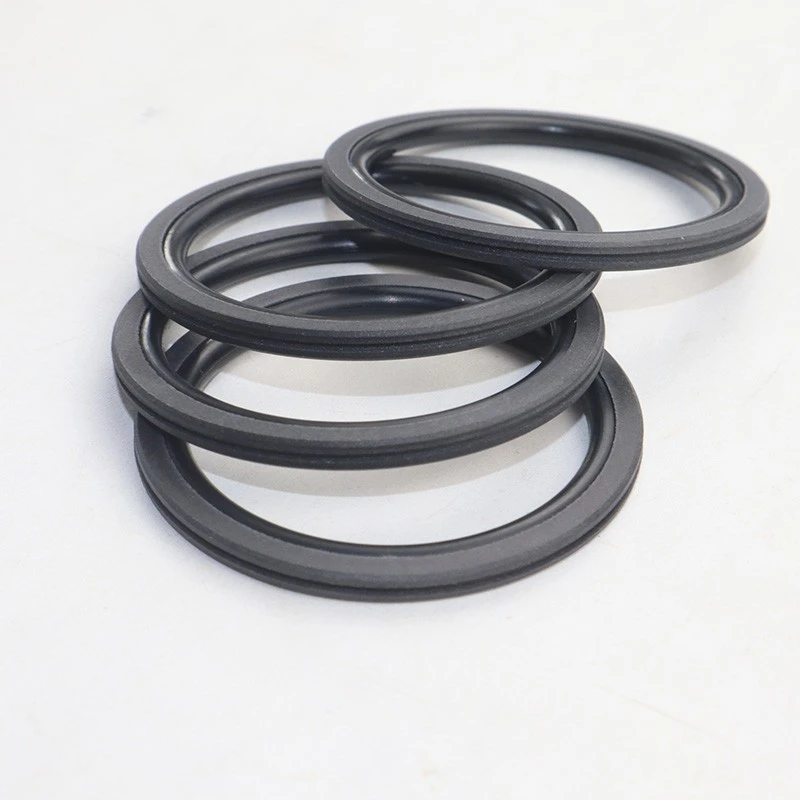

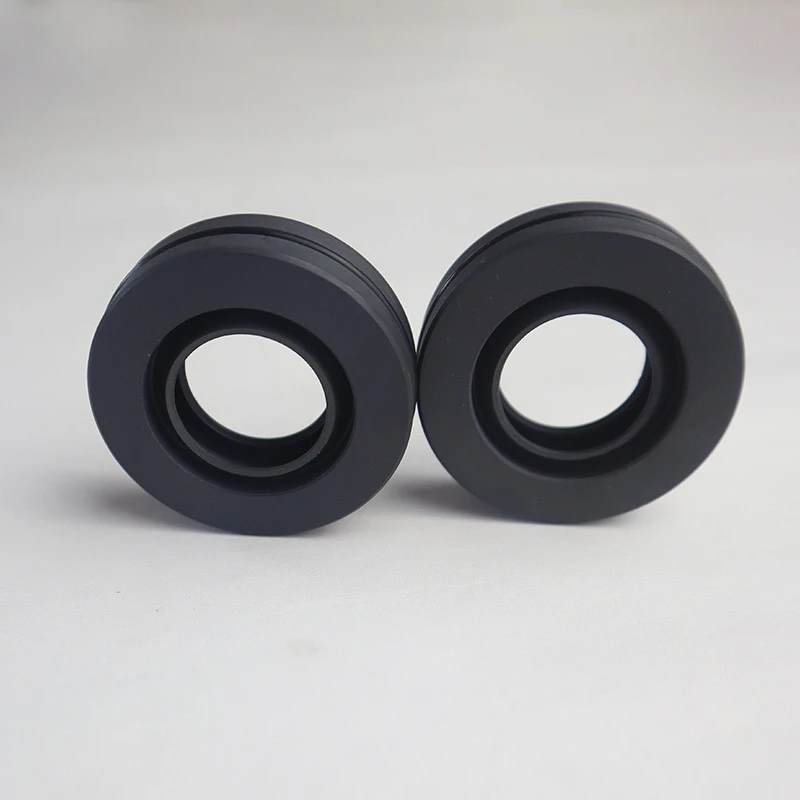

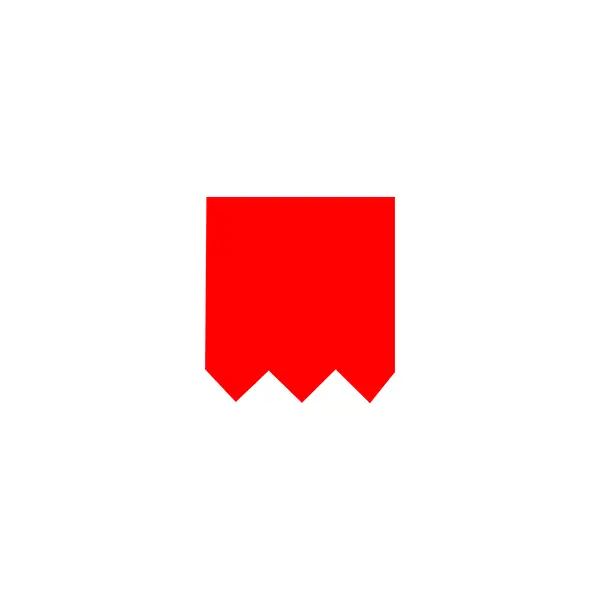

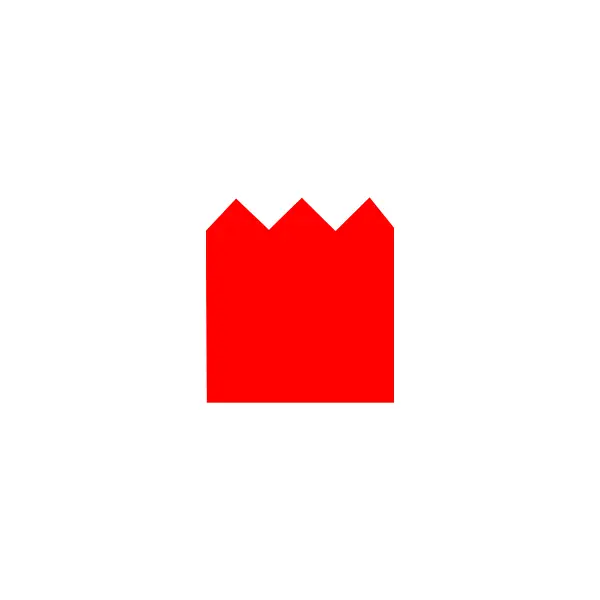

A série RCX17 e RCX18 são feitas de materiais PU de alto desempenho, com design de seção transversal dentada para facilitar a instalação. Eles são adequados para o eixo rotativo e a vedação do orifício rotativo, e o design da ranhura é intercambiável.

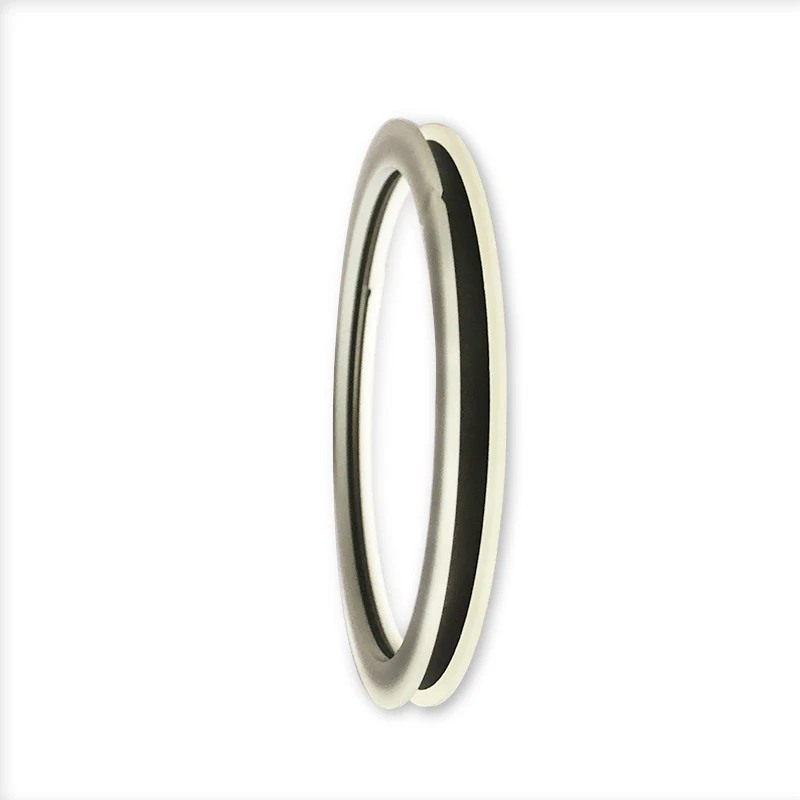

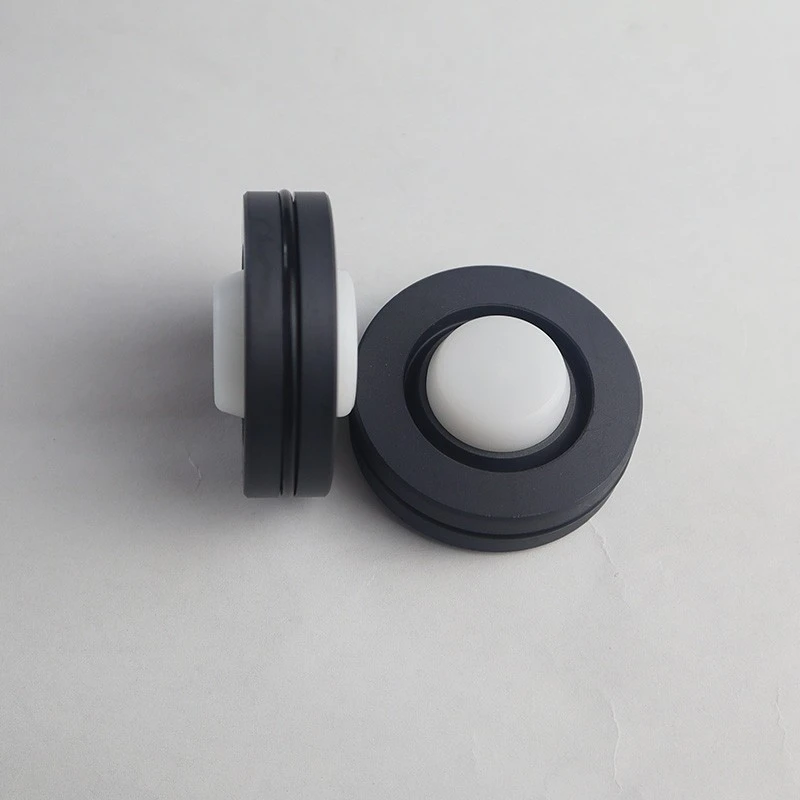

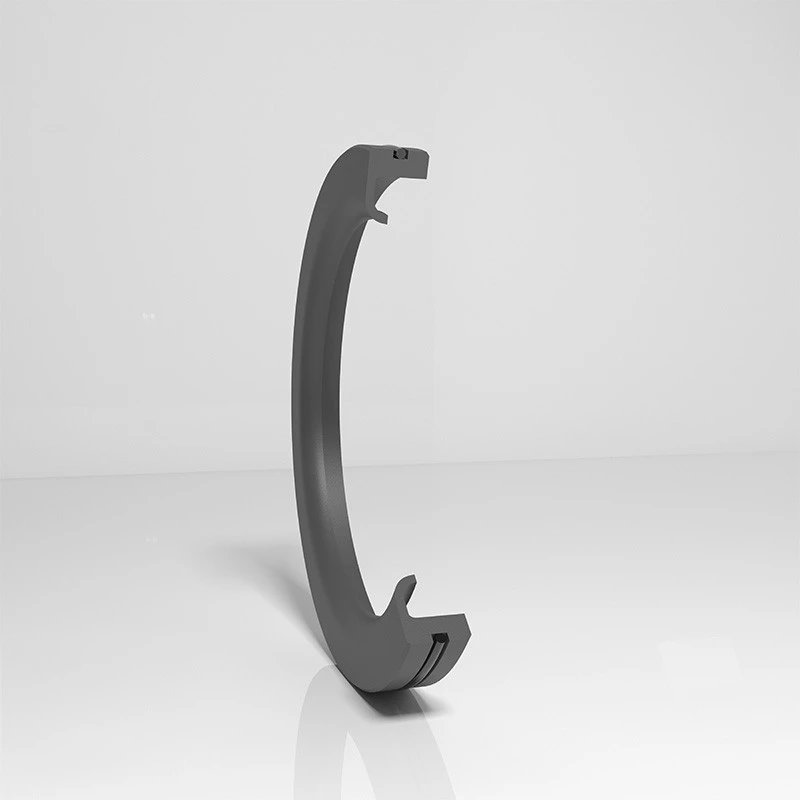

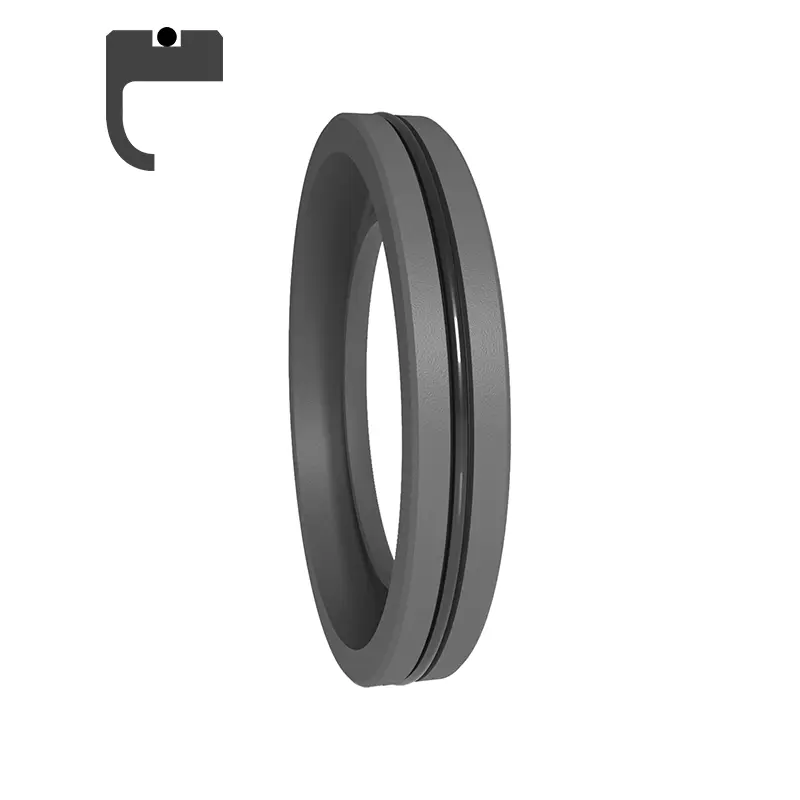

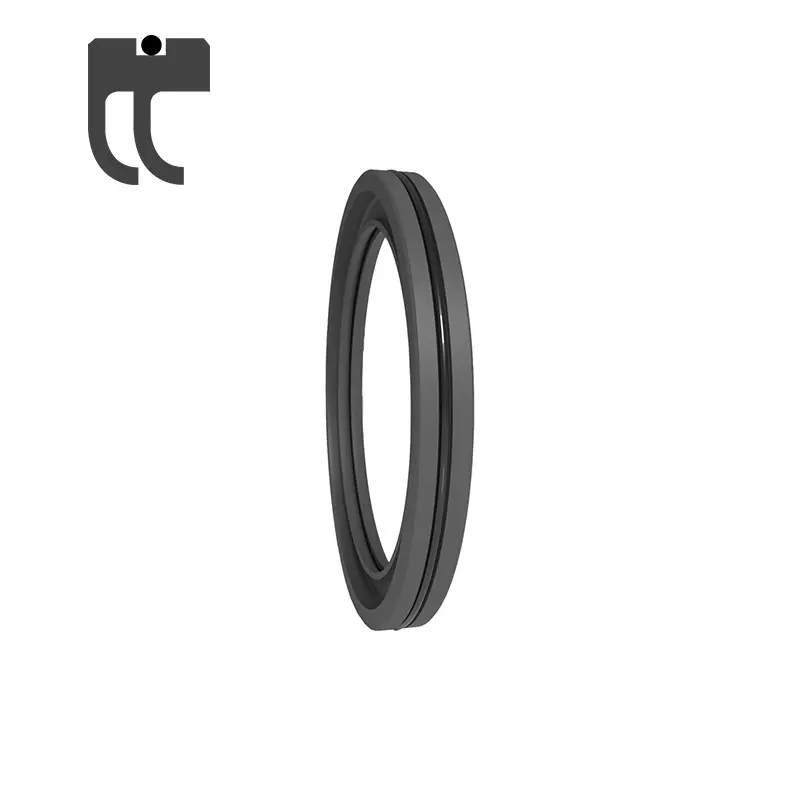

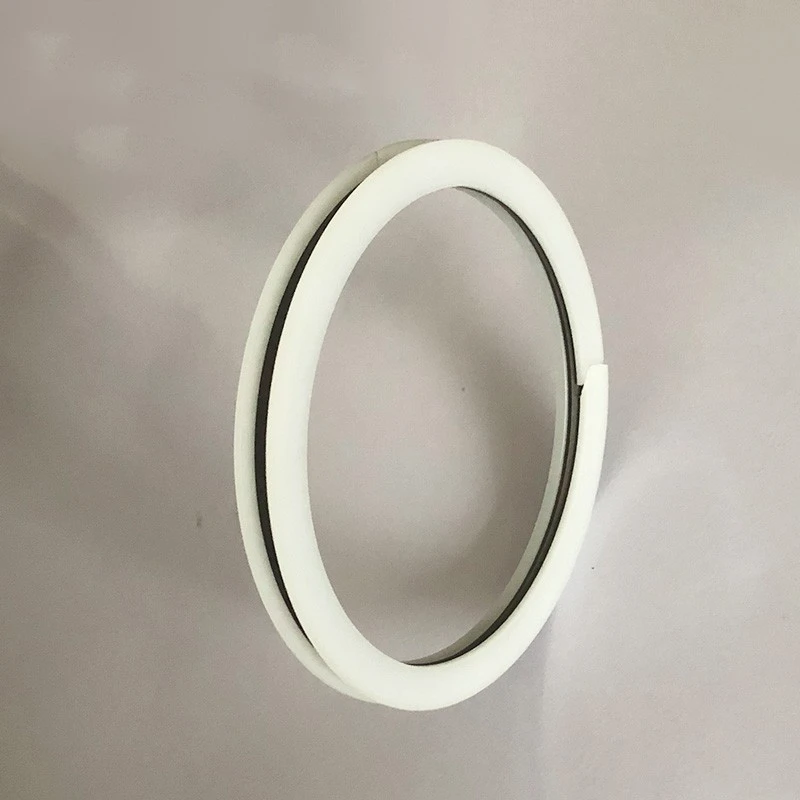

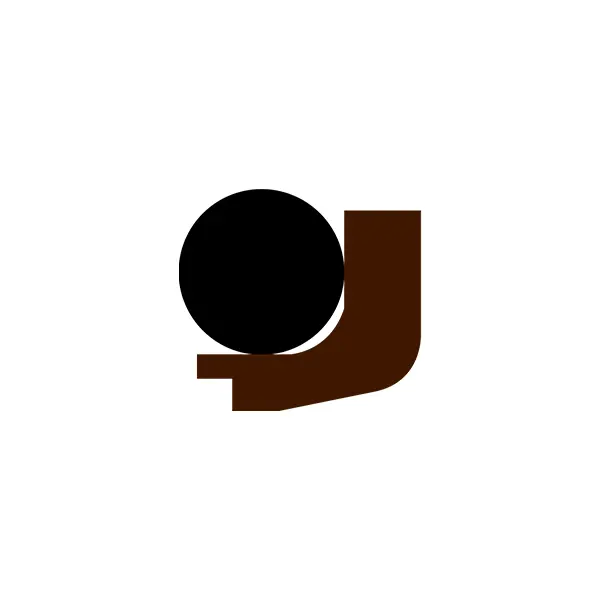

As séries RDI e RDA são compostas por anéis de vedação por PTFE, anéis de suporte de plástico em forma de L, que são adequados para vedação bidirecional de alta pressão, baixa velocidade e rotando, resistência de alta pressão, baixa atrito e vida útil longa.

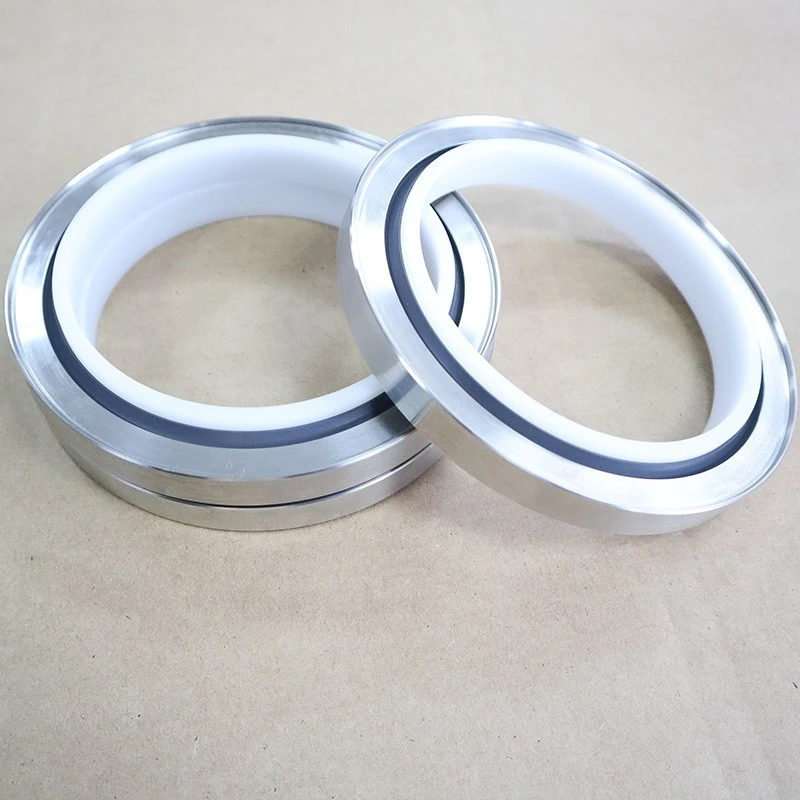

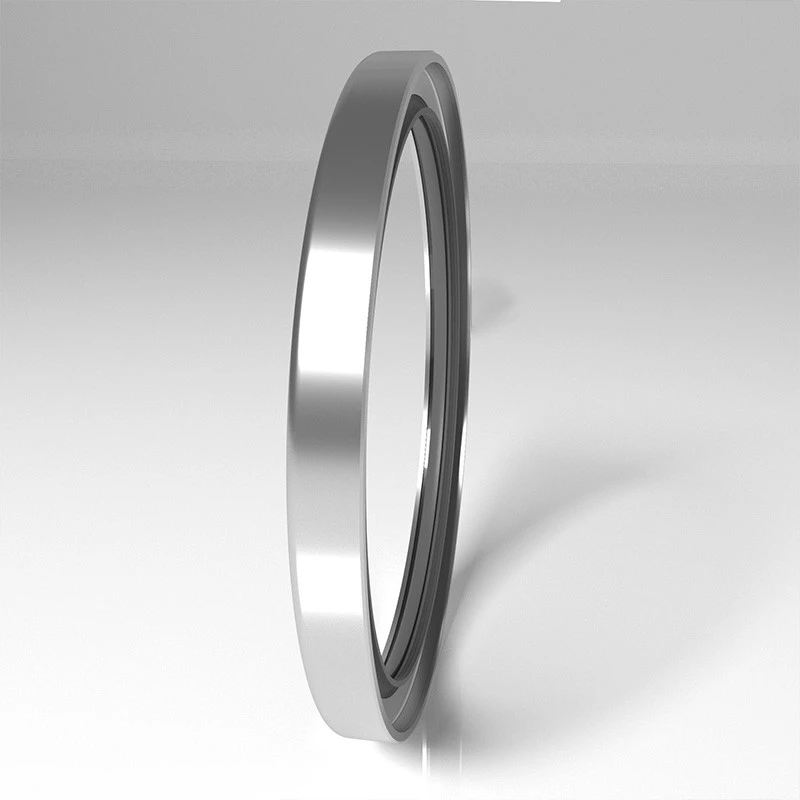

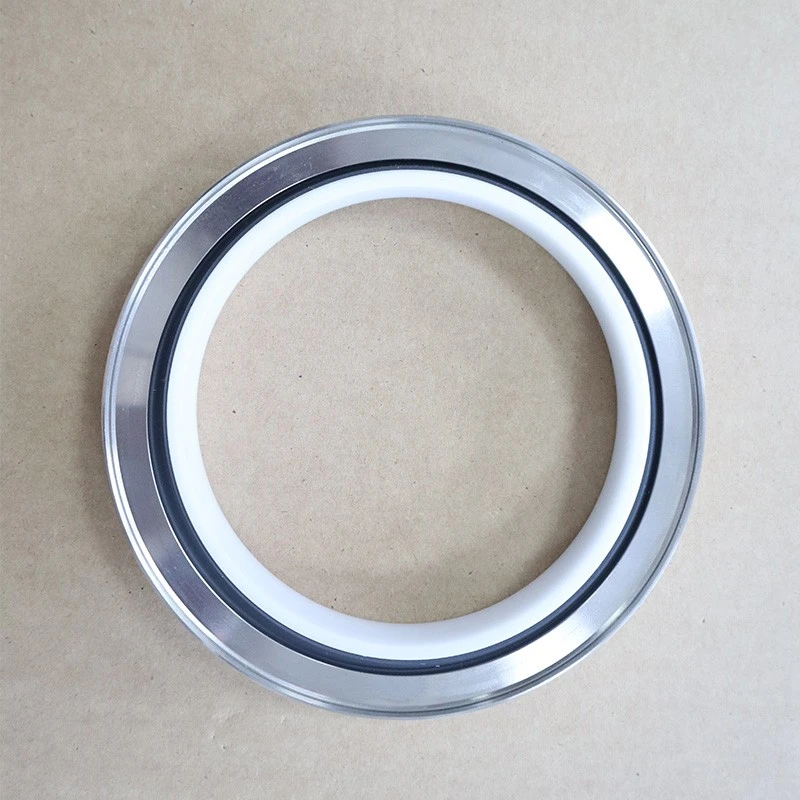

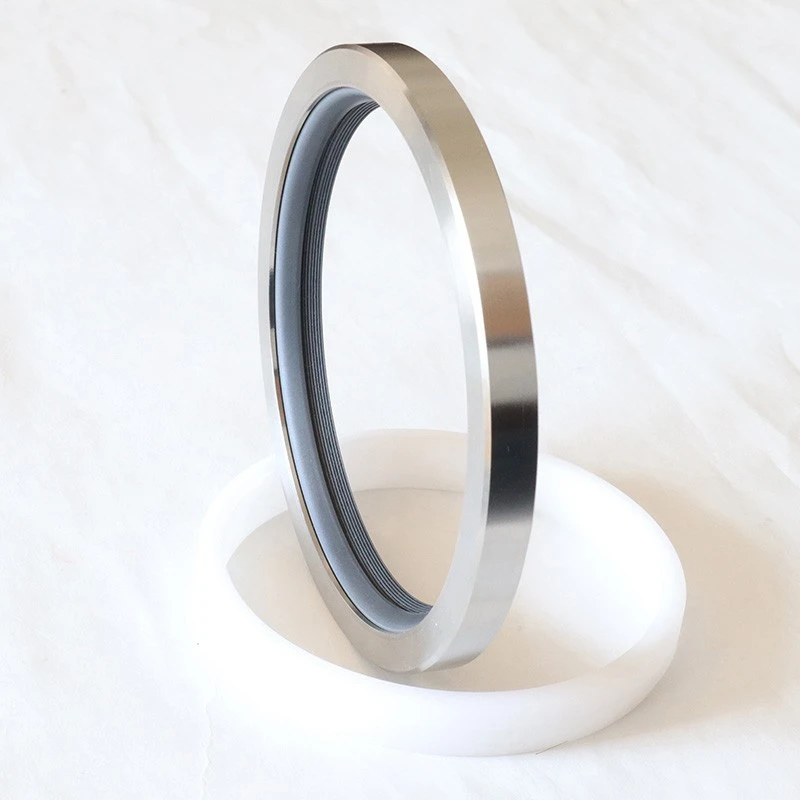

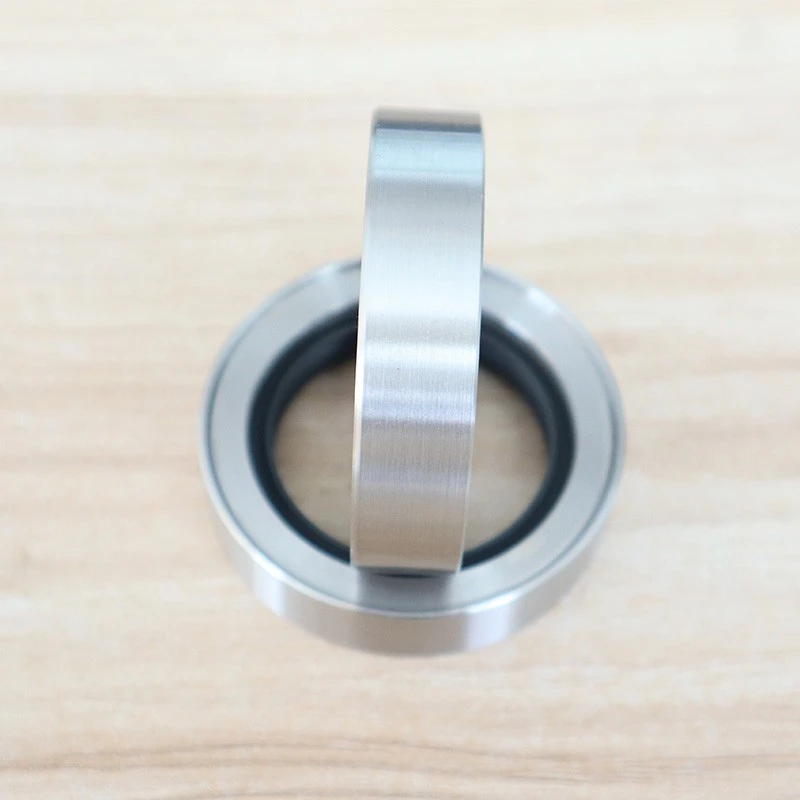

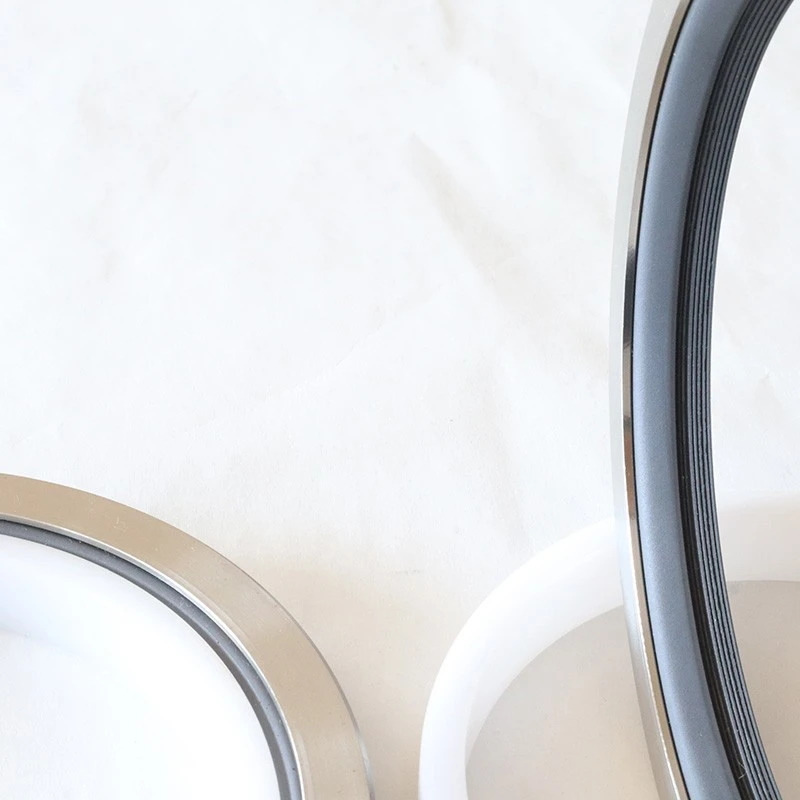

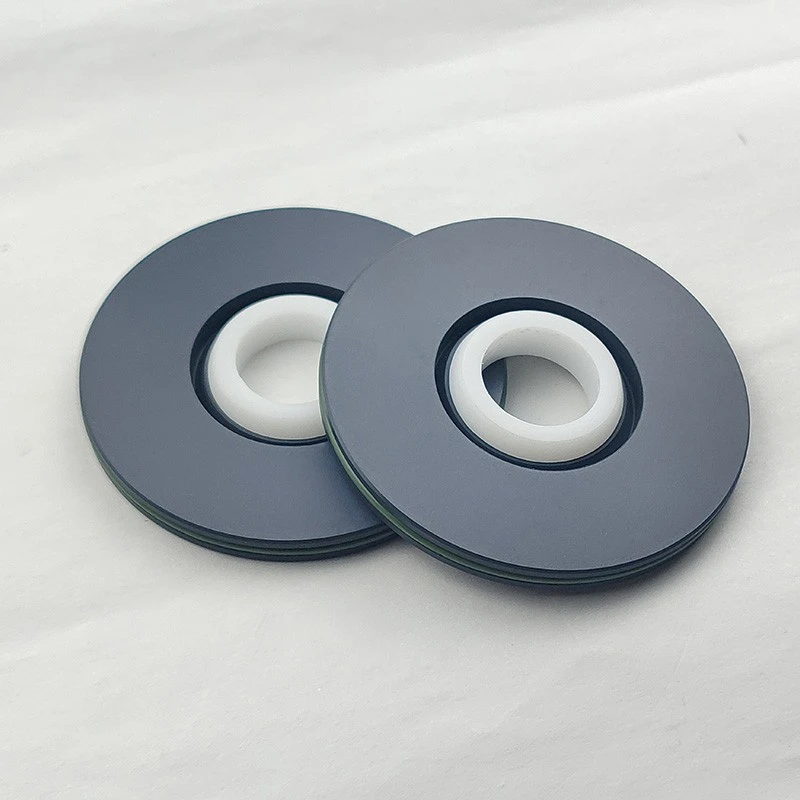

A vedação de óleo de energia PTFE da série RCS contém um esqueleto de metal e um lábio de vedação PTFE, adequado para condições de trabalho complexas.

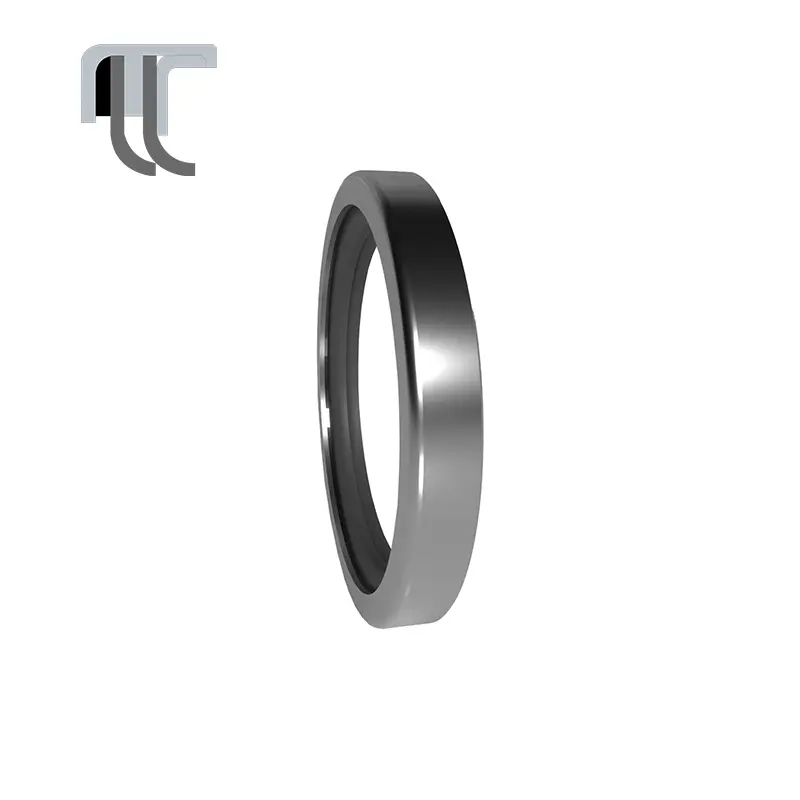

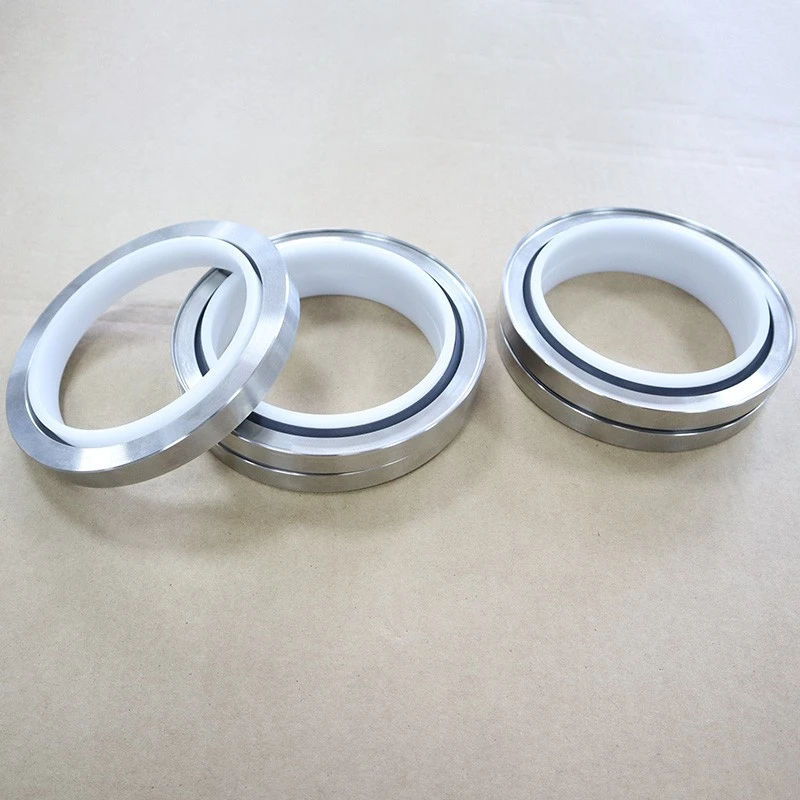

O selo de óleo completo da série RC2057 PTFE foi projetado para ocasiões especiais que as vedações tradicionais de óleo não podem atender.

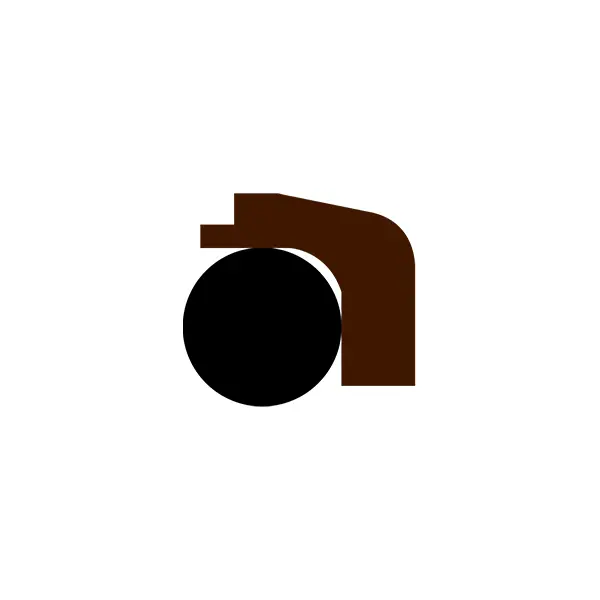

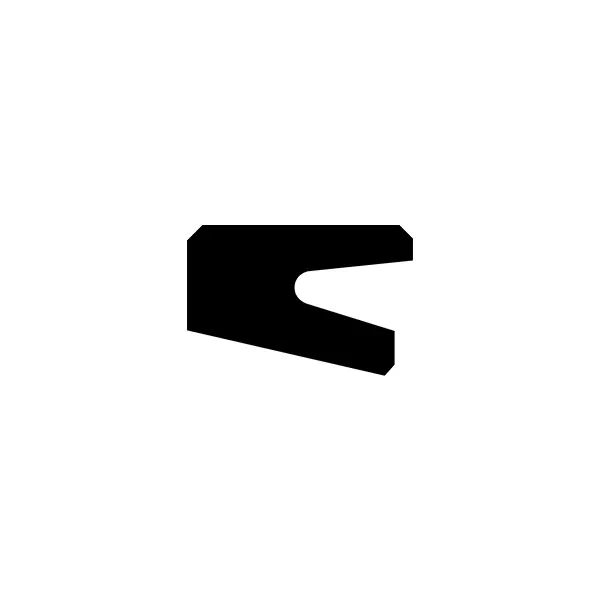

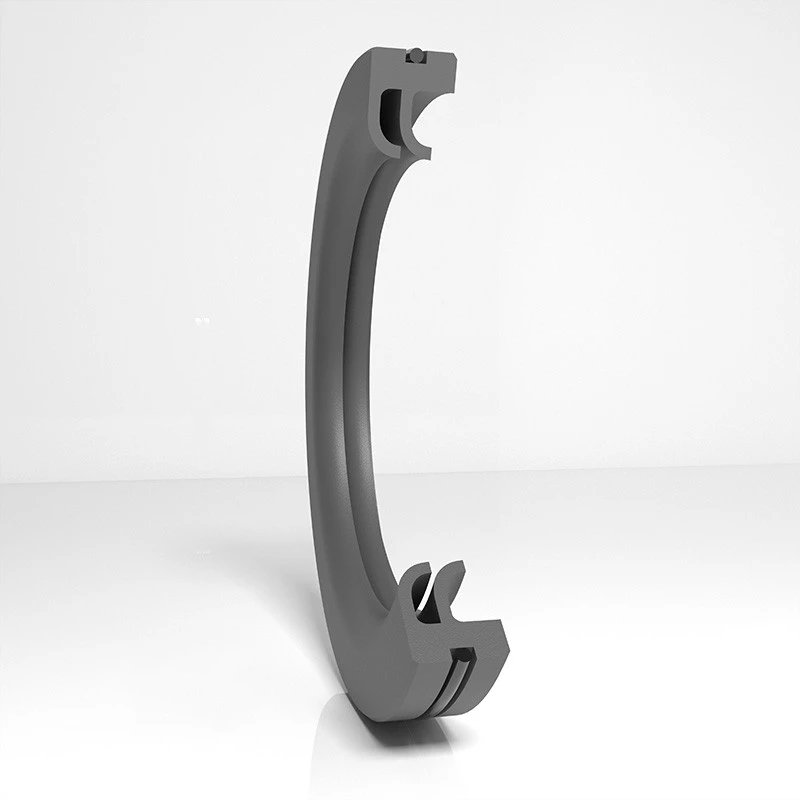

A série RC2065 fornece uma vedação de pressão unidirecional para eixos rotativos, com uma estrutura simples e uma instalação fácil. Os materiais podem ser de borracha nitrila (NBR) ou fluororberber (FKM).
Os vários selos de Ruichen Seal têm as características de alta vida, baixo atrito, excelente seleração e estrutura compacta. Eles são amplamente utilizados em sistemas hidráulicos, equipamentos pneumáticos, equipamentos de pressão da água, máquinas rotativas de alta pressão e equipamentos industriais, etc., fornecendo soluções de vedação confiáveis de alto desempenho.
Recursos e aplicações do produto:
Recursos do produto:
Vida longa: materiais de alta qualidade e projeto estrutural prolongam a vida útil do serviço.
Baixa atrito: os materiais PTFE e PU reduzem a resistência de corrida e melhoram a eficiência.
Boa vedação: o design especial do tanque de armazenamento de lábios e óleo garante um excelente desempenho de vedação.
Estrutura compacta: design de espaço pequeno, adequado para uma variedade de ambientes de instalação.
Amplamente aplicável: Adequado para hidráulica, pneumática, pressão da água e alta pressão, alta velocidade, baixa velocidade e outras condições de trabalho.
Áreas de aplicação:
Sistema hidráulico, equipamento pneumático, equipamento de pressão da água.
Máquinas rotativas de alta pressão, equipamento de carga pesada de baixa velocidade.
Equipamento industrial, máquinas de engenharia, automóvel e aeroespacial e outros campos.
Seleção de material:
1. O material de anel O correspondente pode ser selecionado: Rubro de Nitrila R01 (NBR), Fluororberber R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE4, outros materiais opcionais PTFE1, PTFE2, PTFE3, PTFE5.
Material RCX18: HPU.

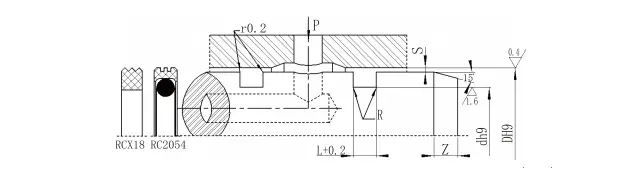

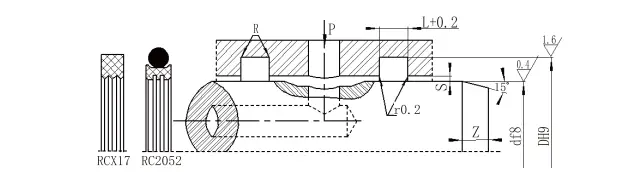

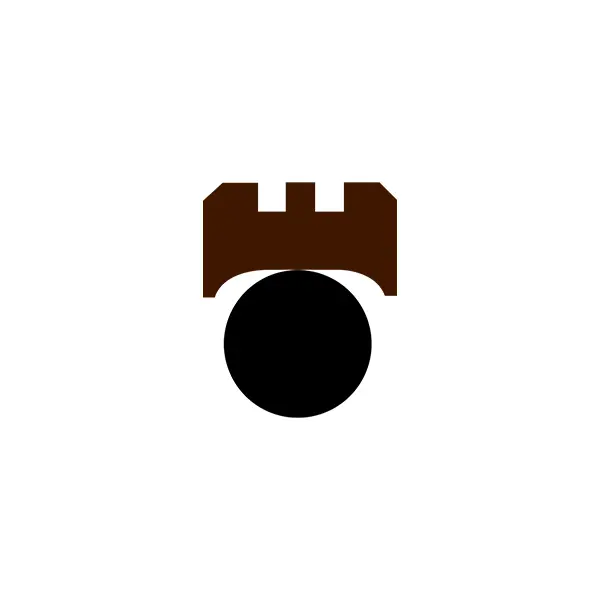

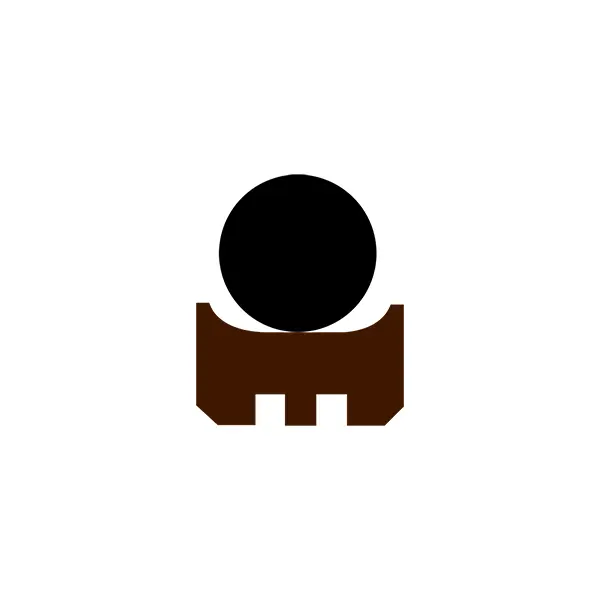

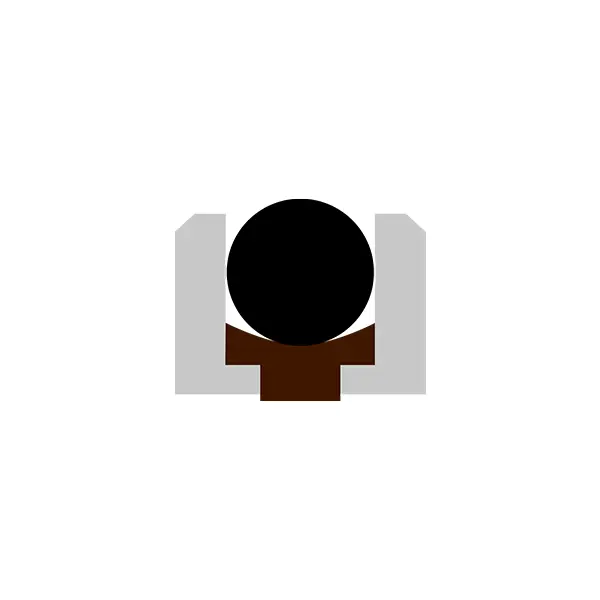

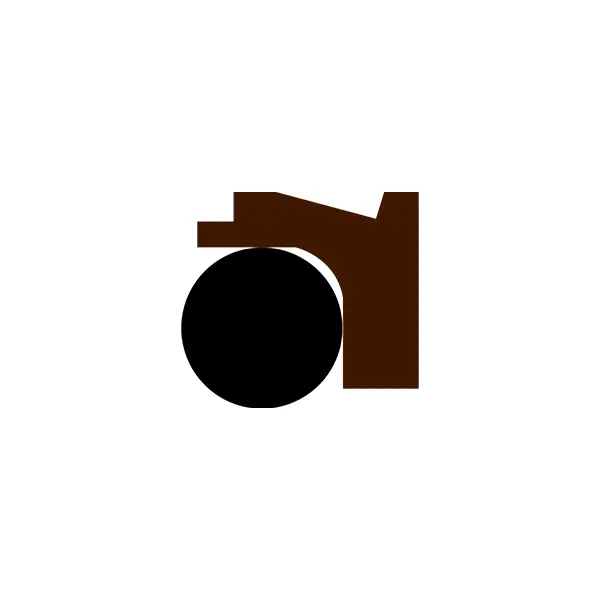

Diagrama estrutural
Modelo de ordem RC2052-80X91X4.2-PTFE3-RO1 Modelo-DXDXL Modelo de Ordem de Material Modelo RCX17-80X91X4.2-HPU DXDXL Material Código
Modelo de ordem RC2054-80X69X4.2-PTFE3-RO1 Modelo-D*D*LOMPEDENTE DE Código L-Modelo

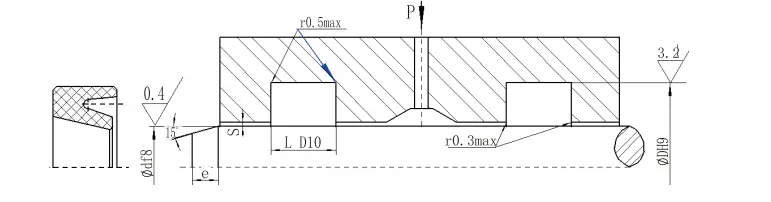

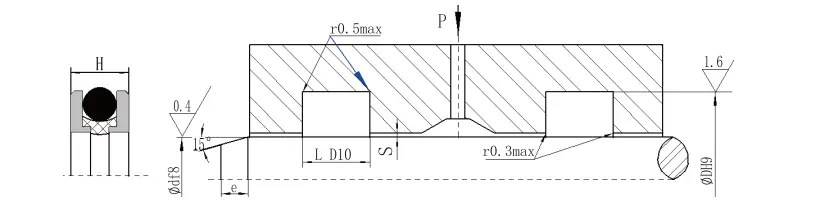

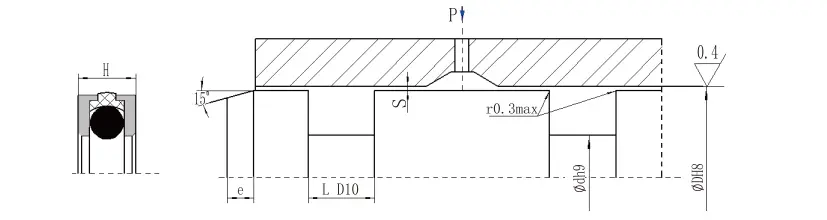

Dimensões de instalação do RDI
| DF8 | DH9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPa | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0.3 | 0,3-0,25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Por favor, consulte nossa empresa | ||||
Comprimento de chanfro
| Faixa de diâmetro da haste | Comprimento de chanfro e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Dimensões de instalação
| Dh8 | DH9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Comprimento de chanfro
| Faixa de diâmetro da haste | Comprimento de chanfro e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

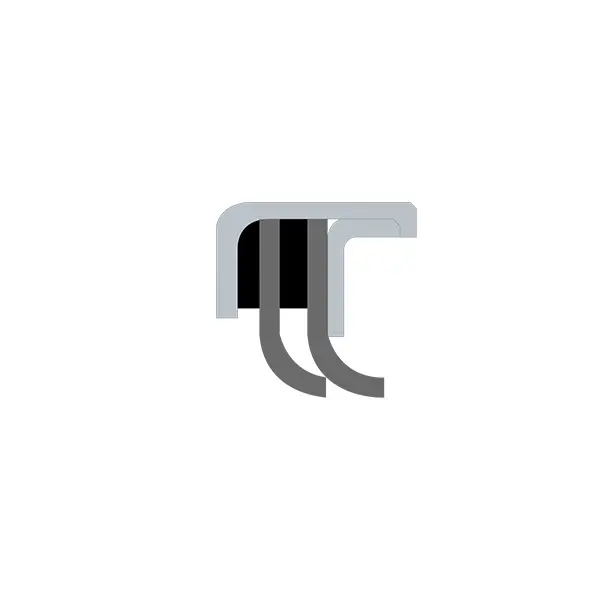

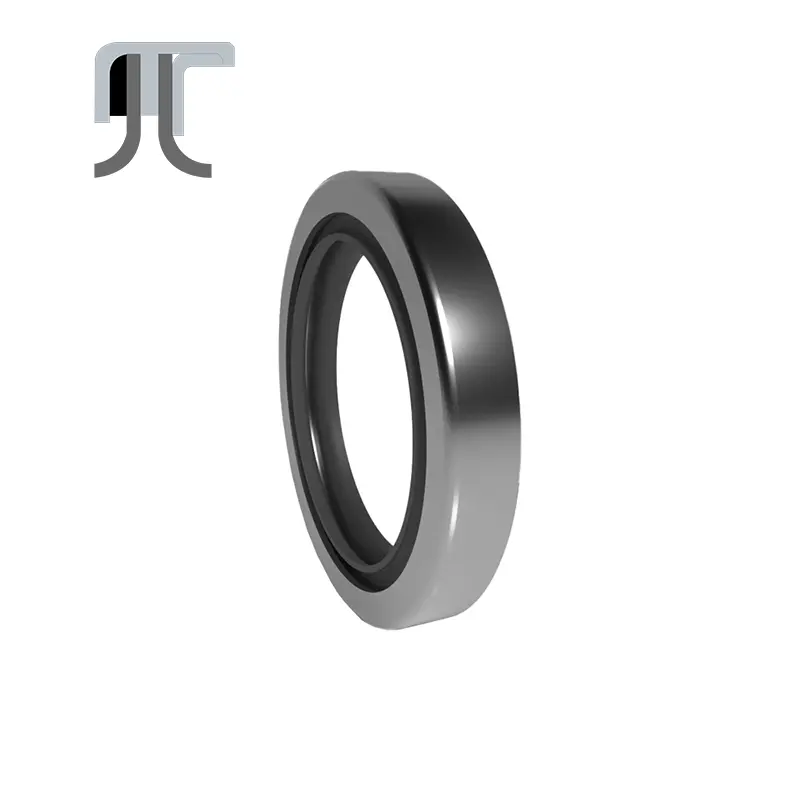

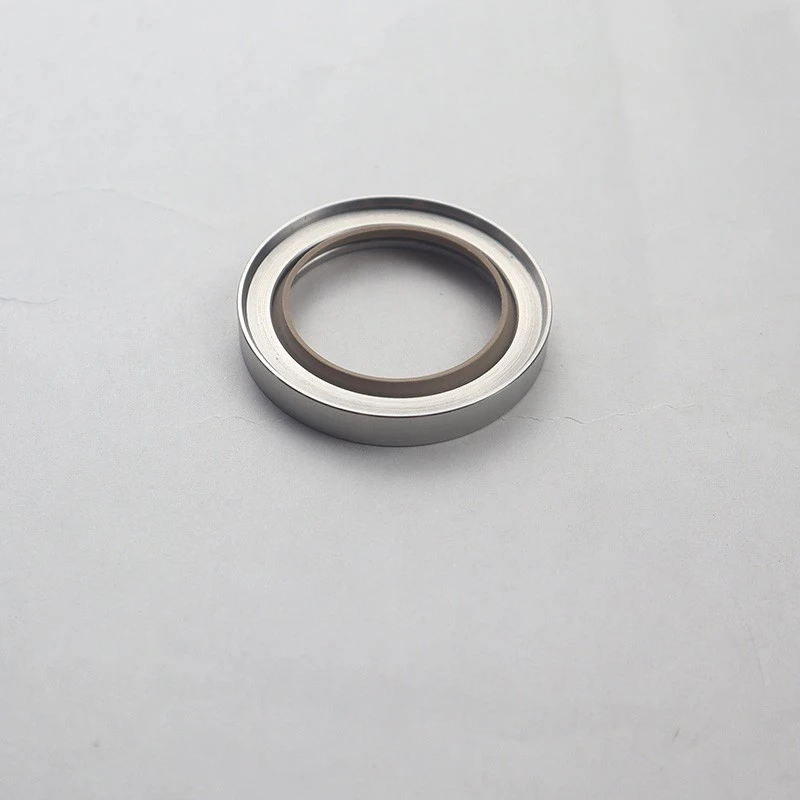

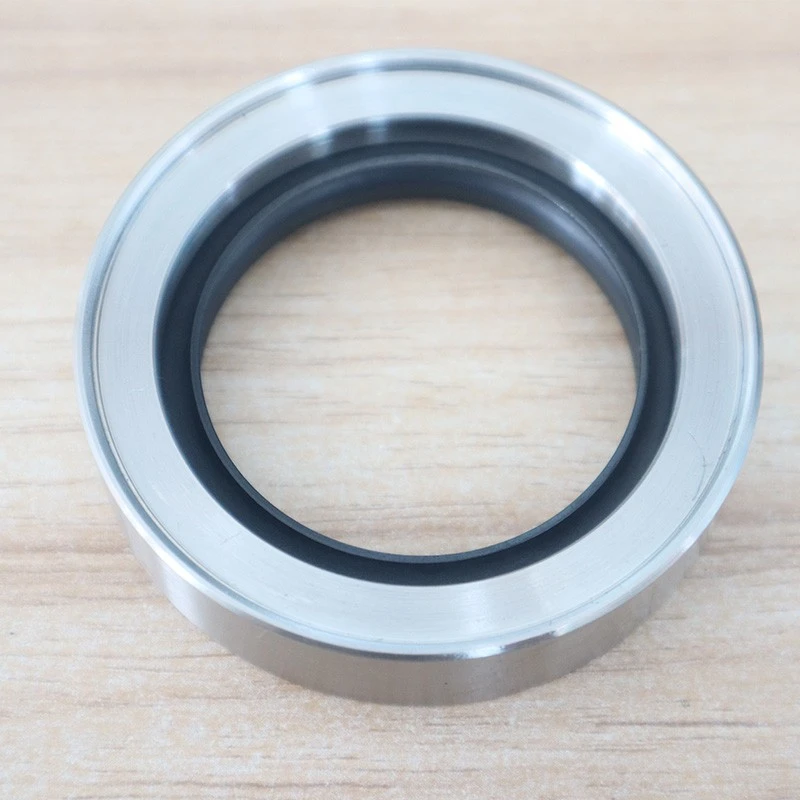

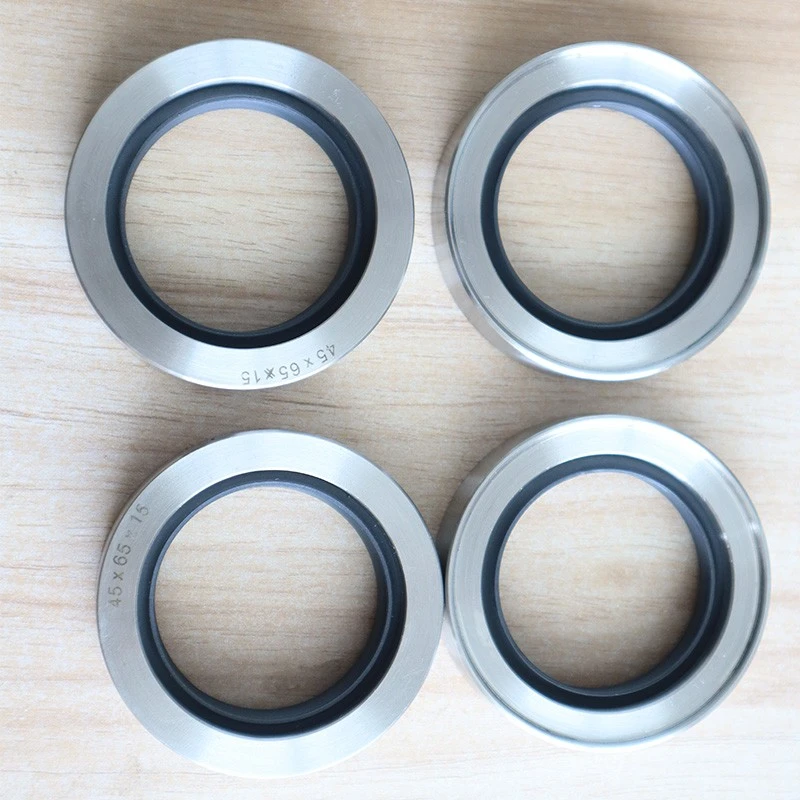

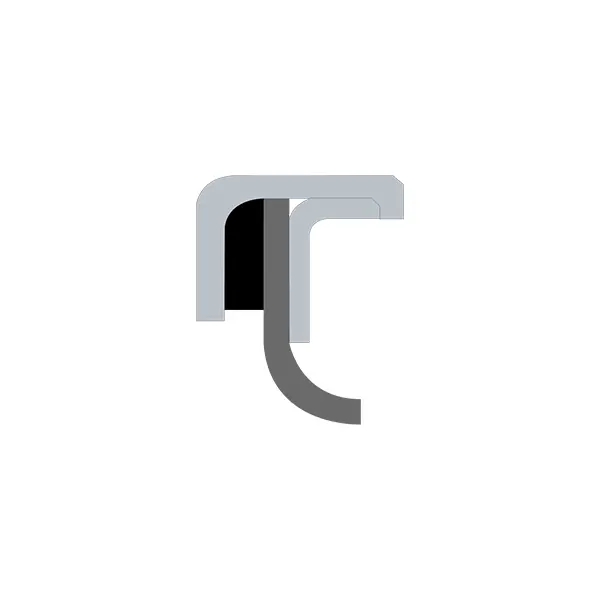

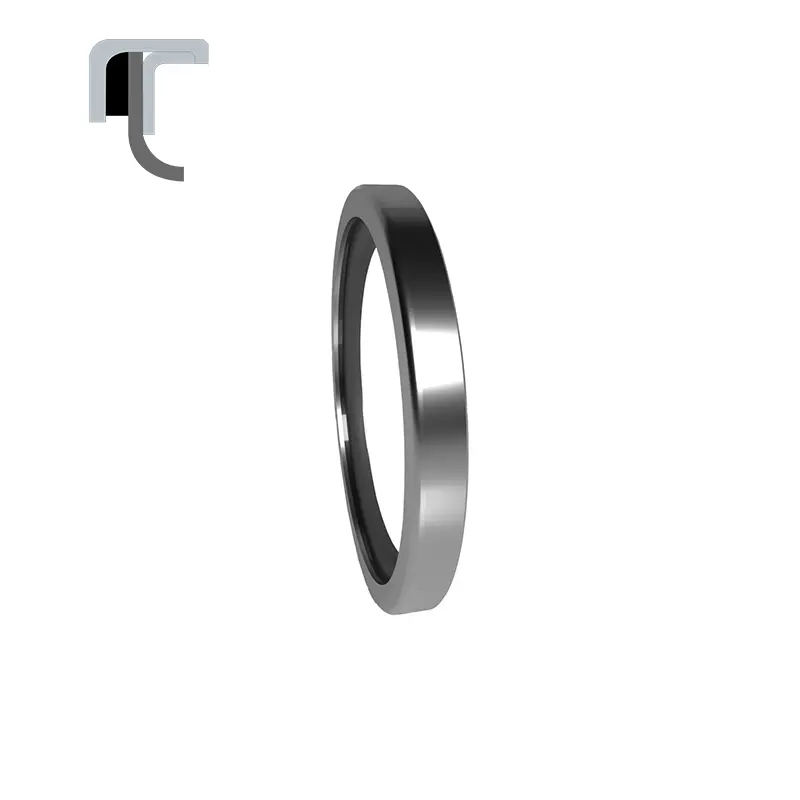

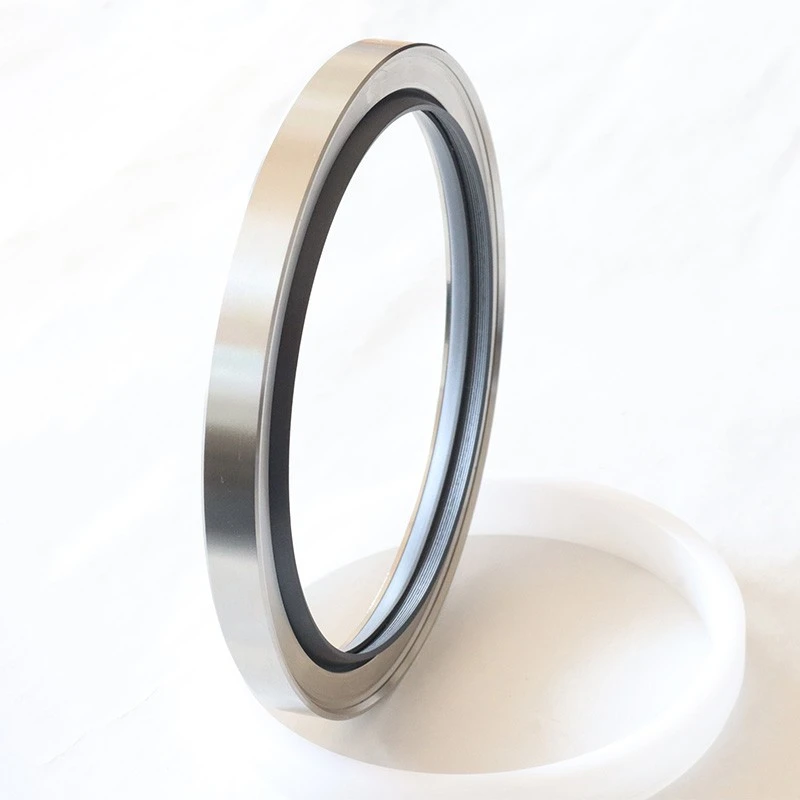

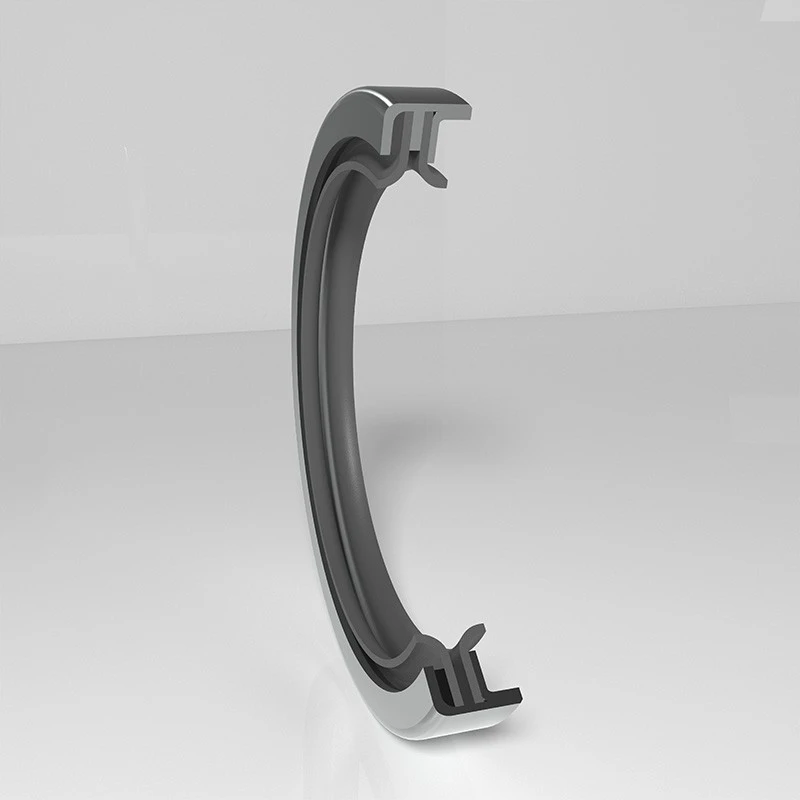

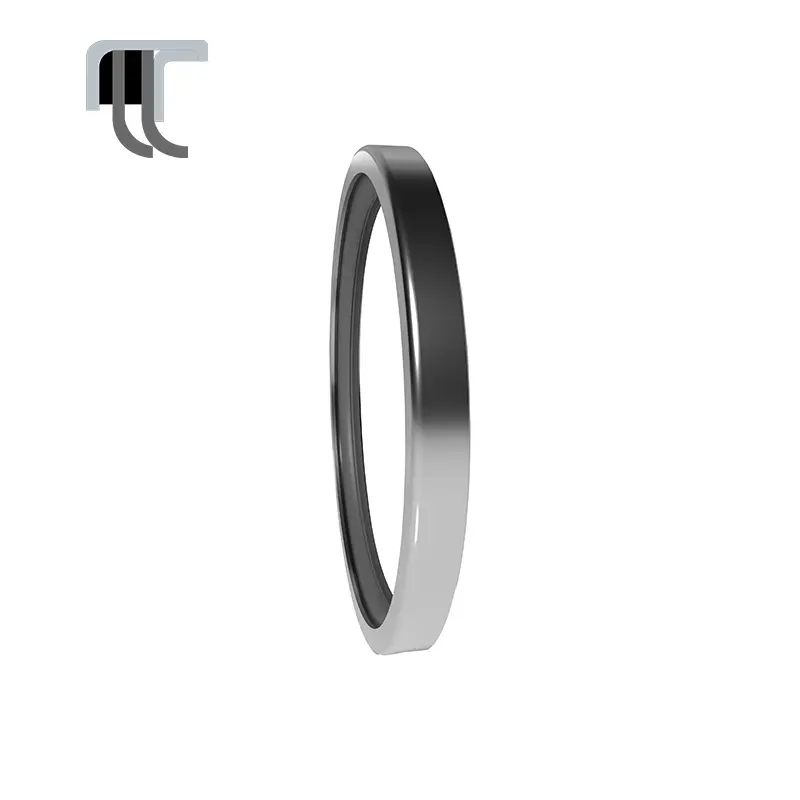

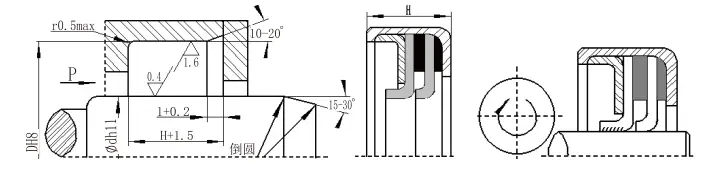

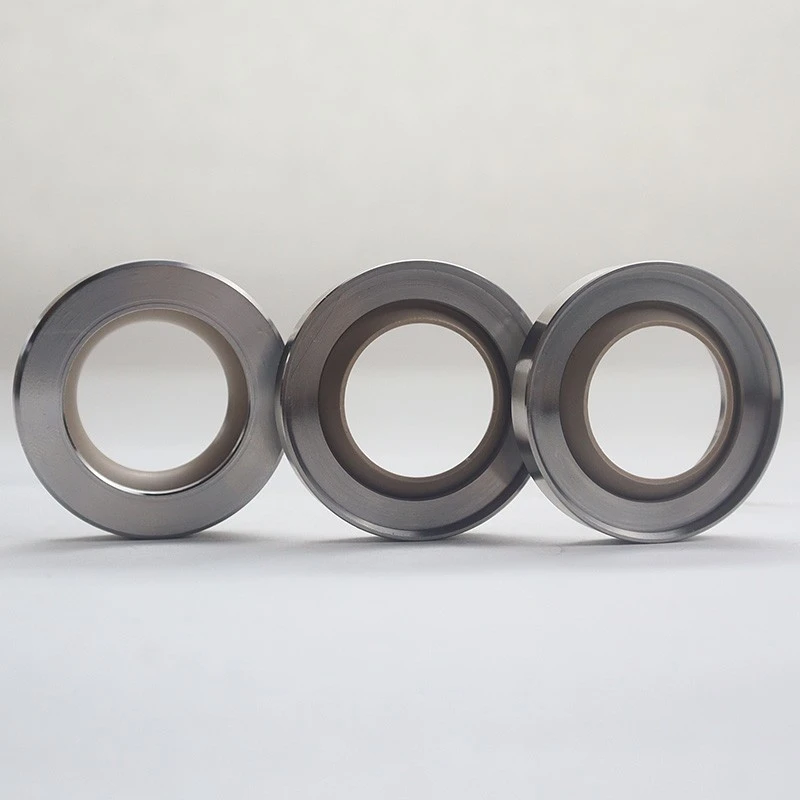

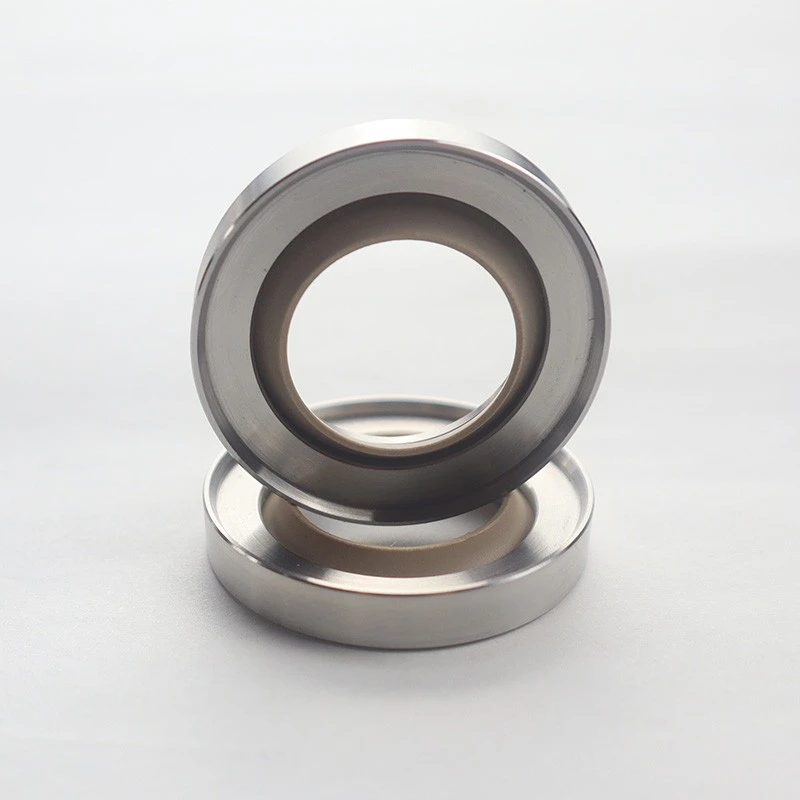

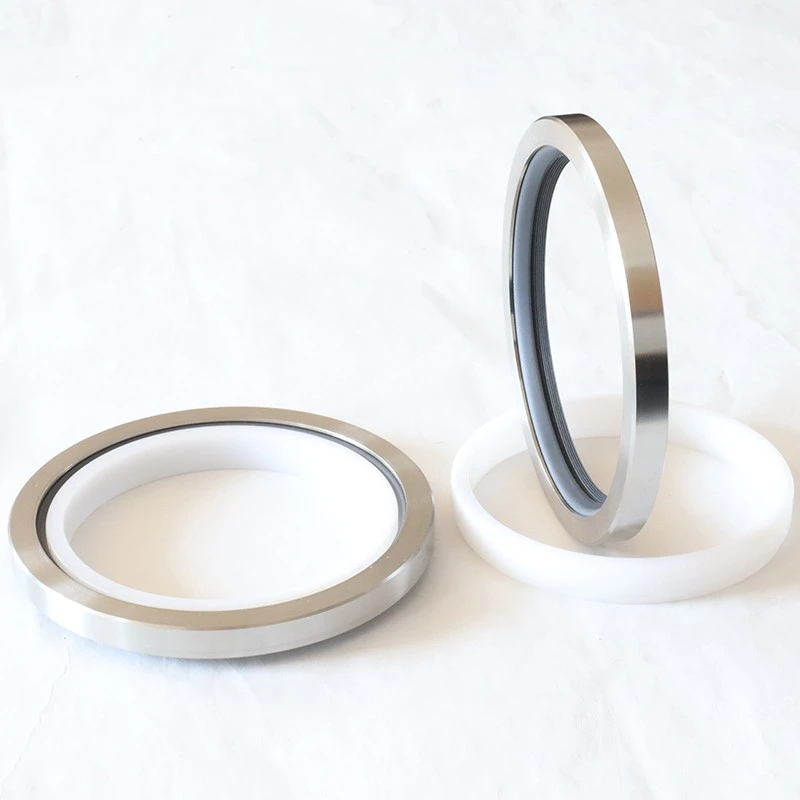

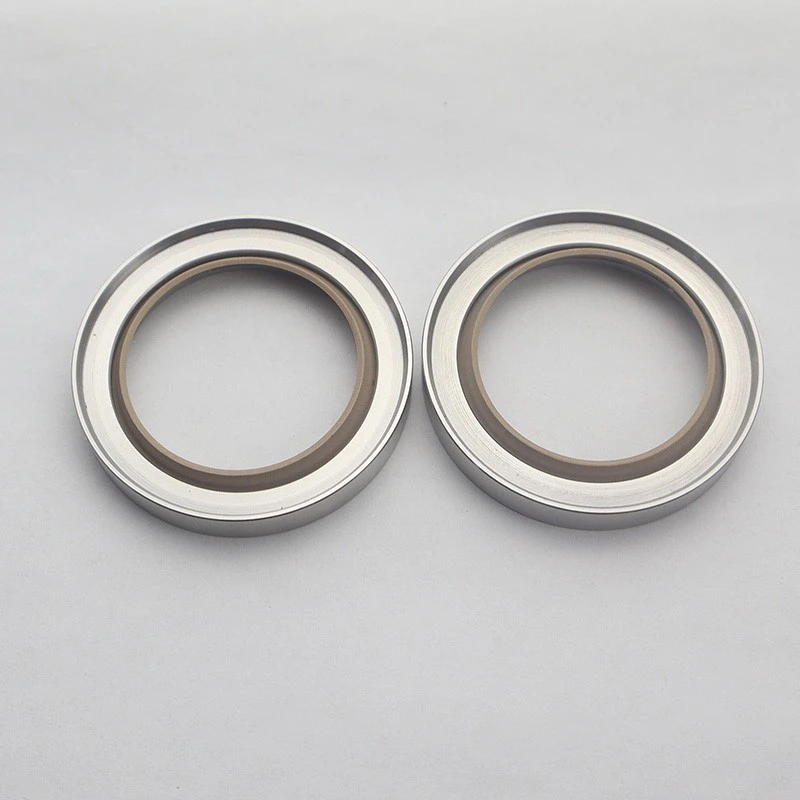

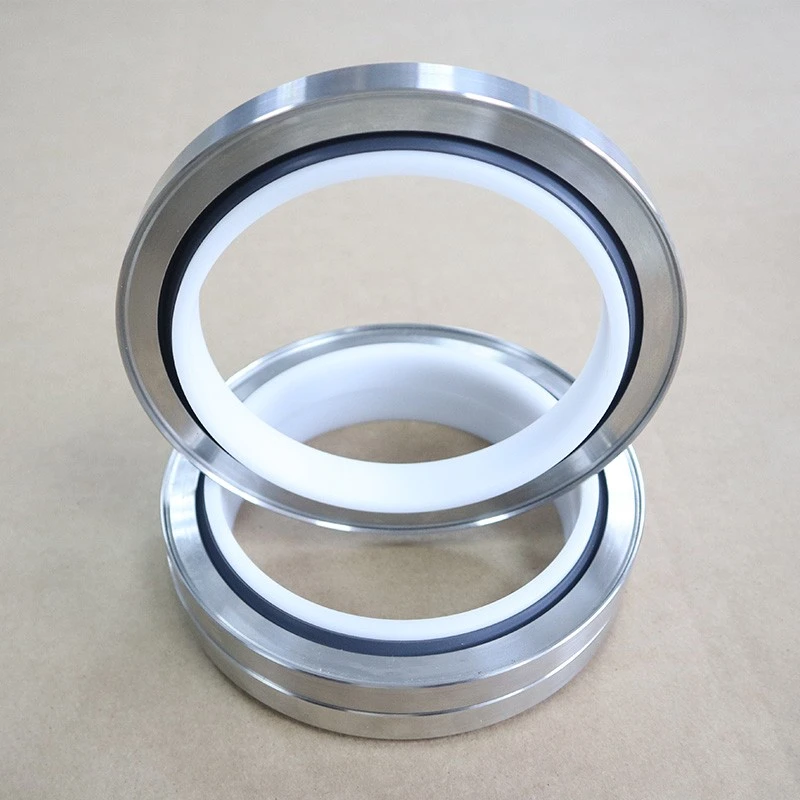

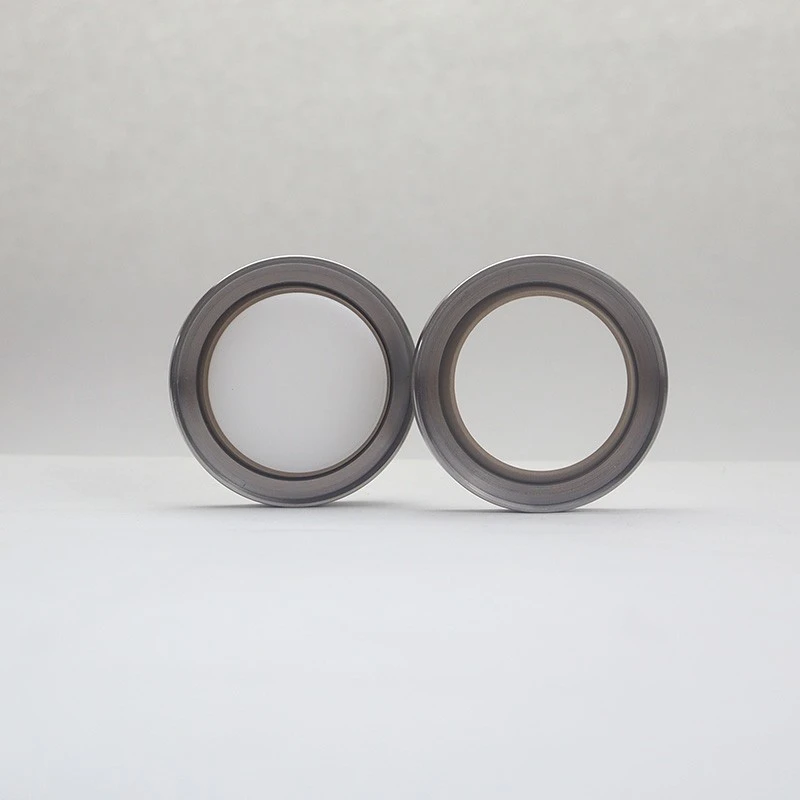

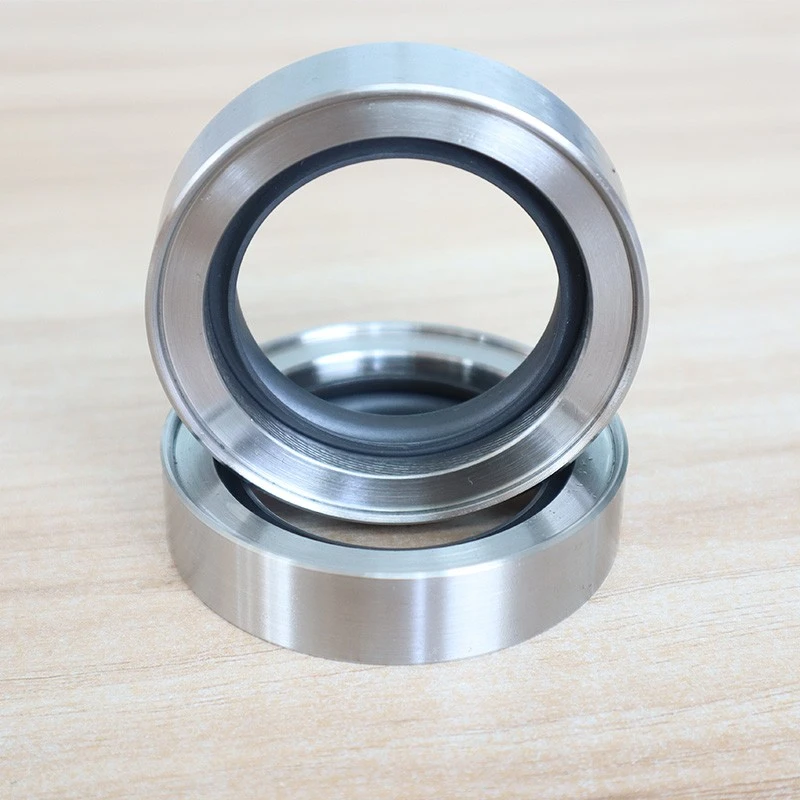

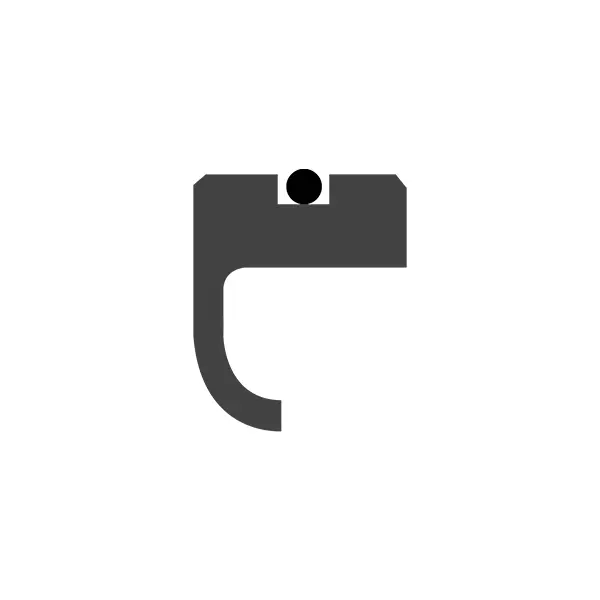

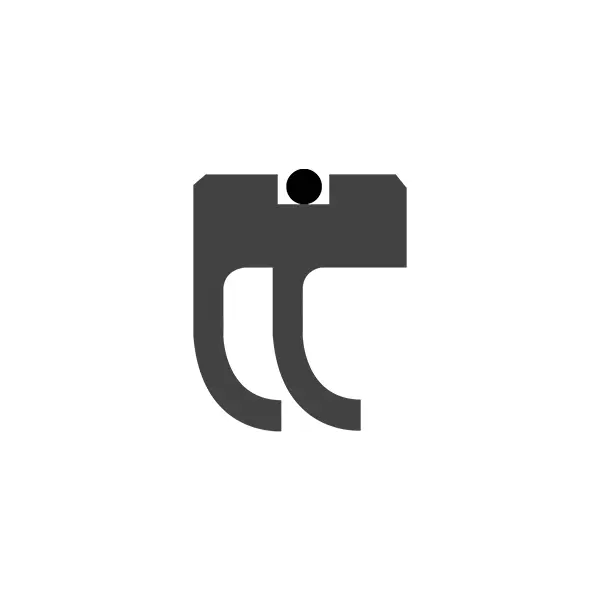

RCS Tipo PT FE Selo de óleo de energia (vedação de óleo PTFE)

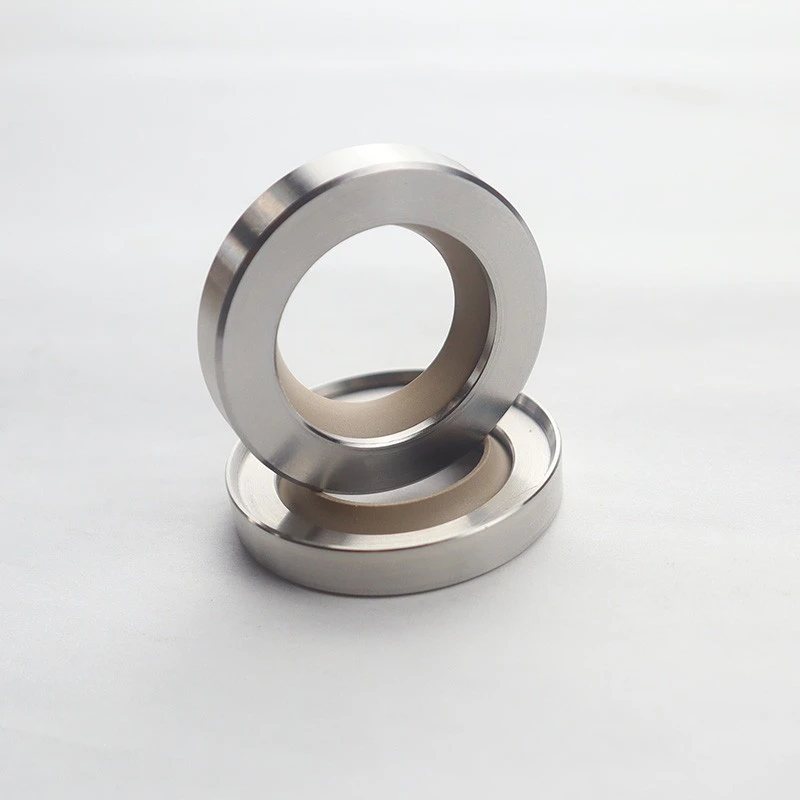

RC2057 TIPO PT COMPLETO FE FE VENA

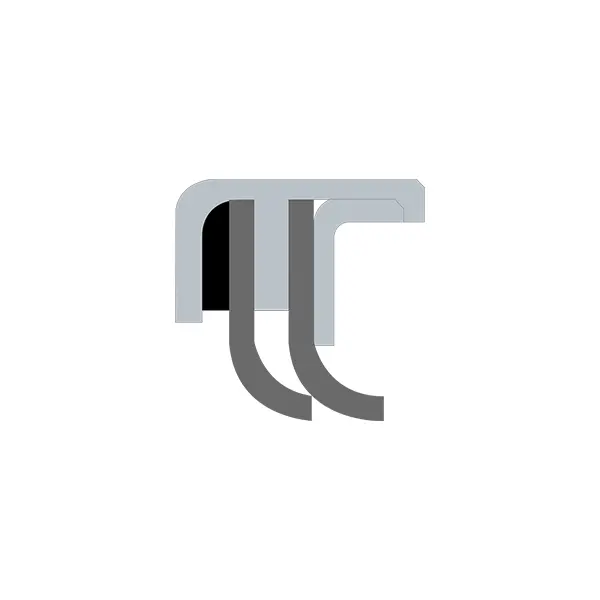

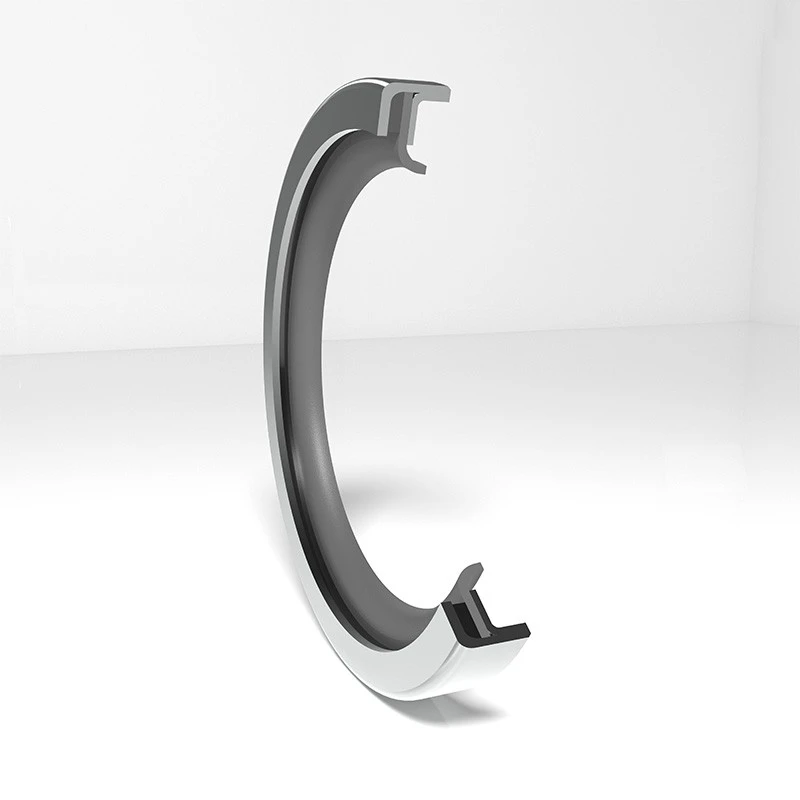

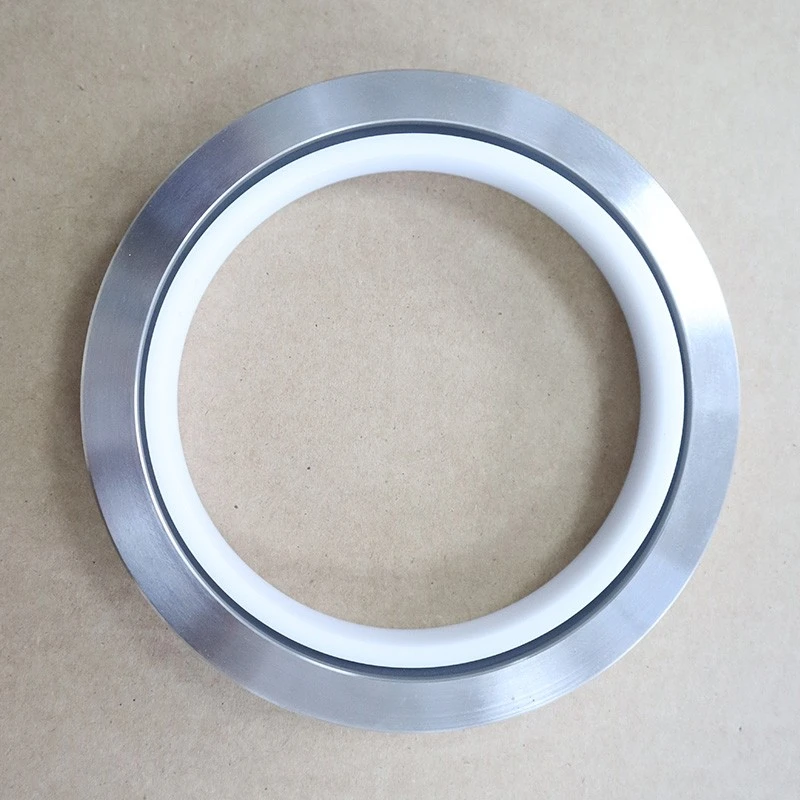

RCS Tipo de vedação de óleo de energia PTFE é composto de estrutura de metal, lábio de vedação PTFE e vedação estática interna. É dividido em um tipo, tipo B, tipo C, D Tipo D, etc. RC2057 Tipo de vedação de óleo PTFE completo é dividido em um tipo e tipo B, especialmente adequado para ocasiões em que as vedações tradicionais de óleo não podem atender aos requisitos. Características:
1. Resistência a corrosão química
2. Faixa de temperatura de largura
3. Adequado para baixa lubrificação e lubrificação sem óleo
4. Baixo atrito para obter o mínimo de consumo de energia
5. Adequado para a velocidade alta da linha
6. Sem persistência, baixa resistência à inicialização após o desligamento de longo prazo
7. Adequado para eixos de rotação que não foram endurecidos (seleção razoável de lábios PTFE)
8. Adequado para ocasiões com maior pressão
Ⅰ. Aplicações típicas:
Compressores rotativos, compressores de parafusos, caixas de transmissão/engrenagens, sopradores, motores, bombas de máquina -ferramenta, motores hidráulicos, centrífugas, etc.
Ⅱ. Requisitos de dureza para superfícies de acasalamento
Dduade recomendada: HRC ≥ 58. A dureza necessária está relacionada a muitos fatores. Os eixos de rotação suave também são aplicáveis em situações de baixa pressão e baixa velocidade. As placas labiais PTFE6 são recomendadas para metais moles.
Ⅲ. Requisitos de qualidade para superfícies de acasalamento
Ra = 0.2-0.63 um Rz = 1-3um Rmax = 1-4um
| Forma transversal | Modelo | Pressão (MPA) | Temperatura (℃) | Velocidade (EM) | Médio |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Petróleo, gás, água, etc. |
|
Rcs-b | 2 | -35 ~+200 | 20 | Petróleo, gás, água, etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | Petróleo, gás, água, etc. |
|
Rcs-d | 2 | -35 ~+200 | 20 | Petróleo, gás, água, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Quase toda a mídia |
|
RC2057-B | 2 | -35 ~+200 | 20 | Quase toda a mídia |
Ⅳ. Padrão de fluxo em espiral de potência fluida:
O tipo RCS-D adota uma placa labial com uma estrutura de padrão de fluxo em espiral para melhorar a capacidade de vedação. O eixo rotativo só pode girar em uma direção.
RC20658 Dimensões de instalação
| Modelo | DF8 | DH9 | L D10 | Smáx |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Por favor, consulte nossa empresa | |||
Comprimento de chanfro
| Faixa de diâmetro da haste | Comprimento de chanfro e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

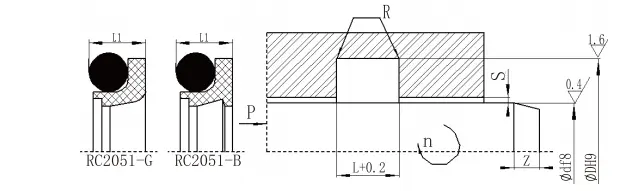

Especificações e dimensões:
| D f8 Padrão RC2051 | D f8 Carga leve RC2051-Q | D f8 Carga pesada RC2051-Z | D H9 | L+0.2 | L1 | Rmáx | Smáx | Zmin | d0 | ||
| <10MPa | <20MPa | <40mpa | |||||||||
| - | 5 ~ 15,9 | - | d+4,5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38.9 | - | d+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | d +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Nota: 1. Para diâmetro do eixo ≤30mm, é recomendável usar o sulco aberto. O tipo de carga de luz é mais fácil de instalar no sulco fechado.
2. Recomenda -se que a dureza da superfície do eixo rotativa seja HRC> 58.

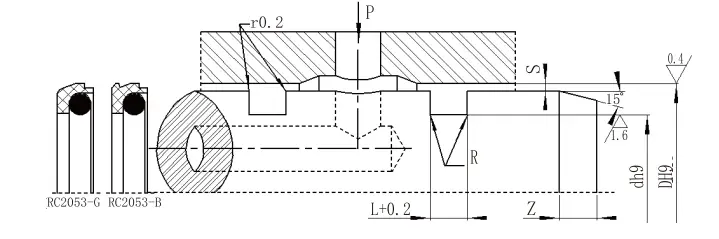

RC2053
| Faixa de abertura D H9 | Diâmetro do sulco D H9 | Largura do sulco L+0,2 | Altura de vedação L1 | Cantos arredondados Rmáx | Folga radial s | Chanfro Zmin | Diâmetro do fio do anel de O d0 | ||
| <10MPa | <20MPa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-155 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-12.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Nota: 1. Para o diâmetro do eixo ≤ 30 mm, recomenda -se o sulco aberto.
RC2052
| Faixa de diâmetro do eixo D f8 | Diâmetro do sulco D H9 | Largura do sulco L+0.2 | Folga radial smáx | Cantos arredondados Rmáx | Chanfro Zmin | |
| 0 ~ 10mpa | 10 ~ 20MPa | |||||
| 6 ~ 18 | D+4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Nota: 1. Para o diâmetro do eixo ≤ 30 mm, recomenda -se o sulco aberto.
2. Para pressões> 30 MPa, a área da raiz de vedação usa tolerância H8/F8.
RC2054| Faixa de abertura D H9 | Diâmetro do sulco D H9 | Largura do sulco L+0.2 | Folga radial smáx | Cantos arredondados Rmáx | Chanfro Zmin | |
| 0 ~ 10mpa | 10 ~ 20MPa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-155 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Perfil | Modelo | Pressão (MPA) | Temperatura (℃) | Velocidade de referência (EM) |
Valor PV de referência Mpa.m/s | Mídia |
|
RC2051-B | ≤70 (padrão) | -35 ~+100 (NBR com anel de O-ring) | <2 | ≤5 | Óleo hidráulico, emulsão, água, gás, etc. Óleo hidráulico, emulsão, água, gás, etc. |
| ≤30 (alta velocidade) | -20 ~+200 (correspondência de O-ring FKM) | <6 | ||||
|
RC051-G | ≤70 (padrão) | -35 ~+100 (NBR com anel de O-ring) | <2 | ≤5 | Óleo hidráulico, emulsão, água, gás, etc. Óleo hidráulico, emulsão, água, gás, etc. |
| ≤30 (alta velocidade) | -20 ~+200 (correspondência de O-ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (padrão) | -35 ~+100 (NBR com anel de O-ring) | <2 | ≤5 | Óleo hidráulico, emulsão, água, gás, etc. Óleo hidráulico, emulsão, água, gás, etc. |
| ≤30 (alta velocidade) | -20 ~+200 (correspondência de O-ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (padrão) | -35 ~+100 (NBR com anel de O-ring) | <2 | ≤5 | Óleo hidráulico, emulsão, água, gás, etc. Óleo hidráulico, emulsão, água, gás, etc. |
| ≤30 (alta velocidade) | -20 ~+200 (correspondência de O-ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (NBR com anel de O-ring) | ≤2 | ≤2.5 | Óleo hidráulico, emulsão, água, gás, etc. Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Óleo hidráulico, emulsão, água, gás, etc. |
|
RC2054 | ≤40 | -35 ~+100 (NBR com anel de O-ring) | ≤2 | - | Óleo hidráulico, emulsão, água, gás, etc. Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Óleo hidráulico, emulsão, água, gás, etc. |
|
Rdi | <36 | -35 ~+100 | <0,5 | - | Óleo hidráulico, emulsão, água, gás, etc. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Óleo hidráulico, emulsão, água, gás, etc. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Petróleo, água, gás, etc. |
|
Rcs-b | 2 | -35 ~+200 | 20 | ≤1 | Petróleo, água, gás, etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Petróleo, água, gás, etc. |
|
Rcs-d | 2 | -35 ~+100 | 20 | ≤6 | Petróleo, água, gás, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Quase toda a mídia |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Quase toda a mídia |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Óleo hidráulico, emulsão, água, graxa, etc. |
