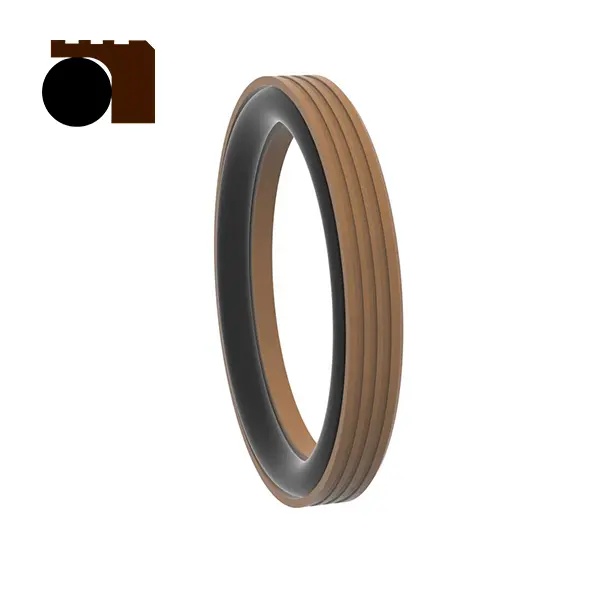

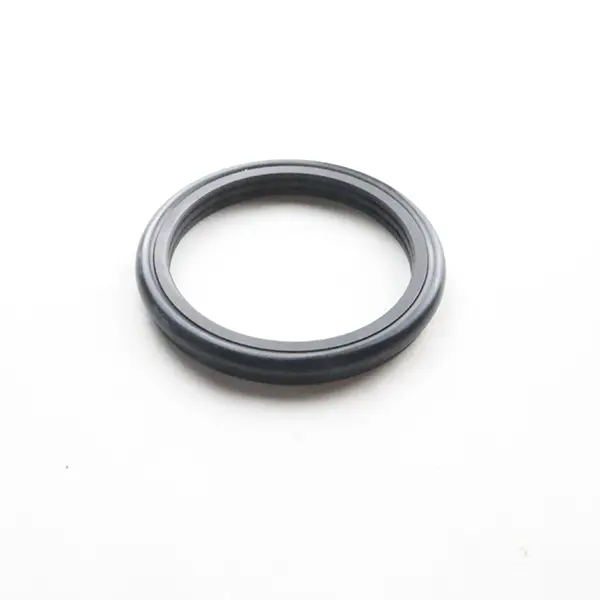

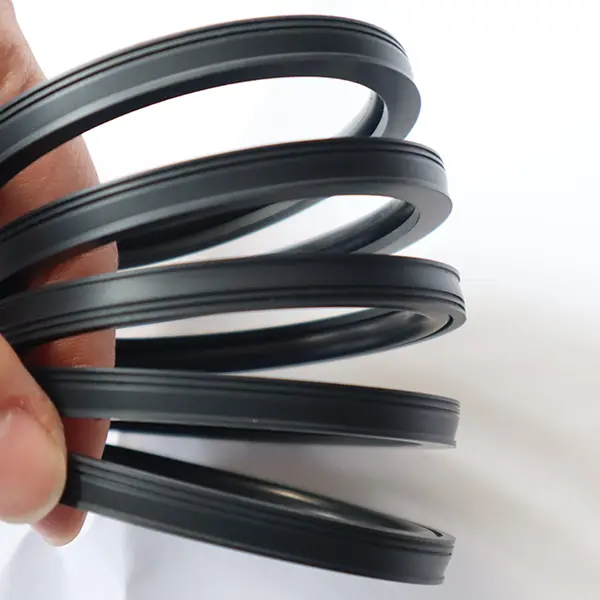

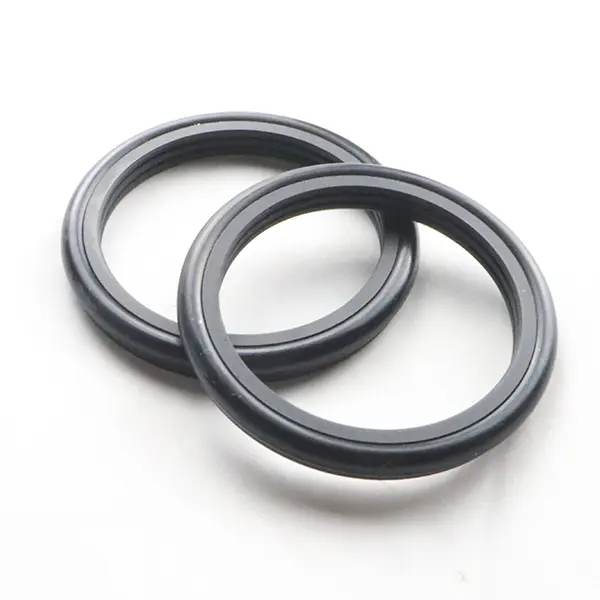

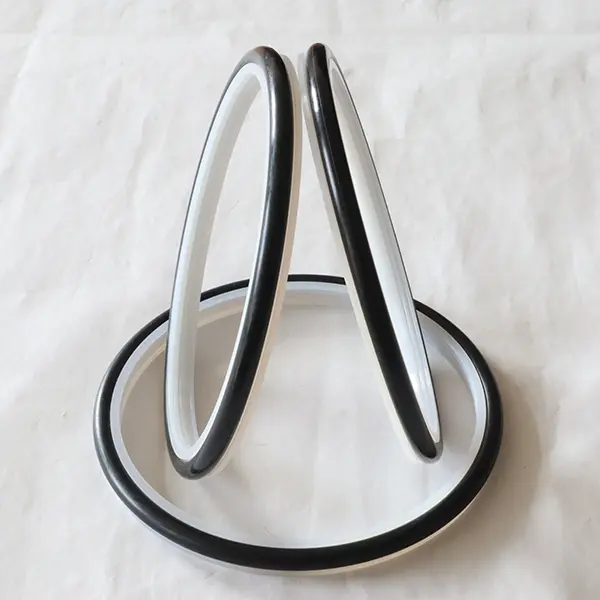

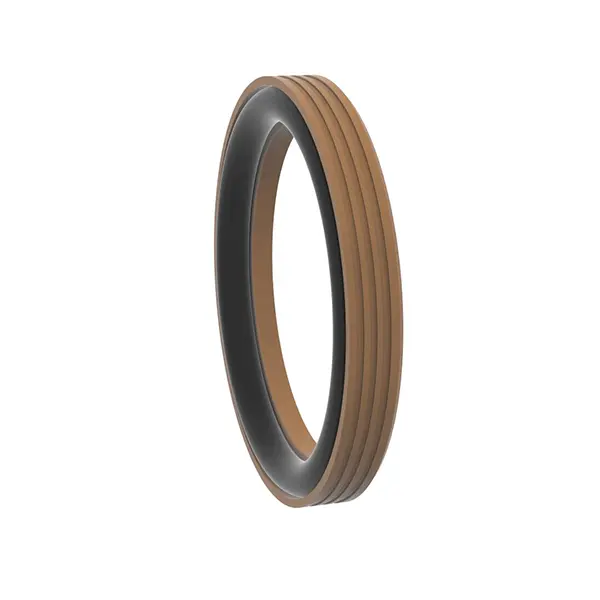

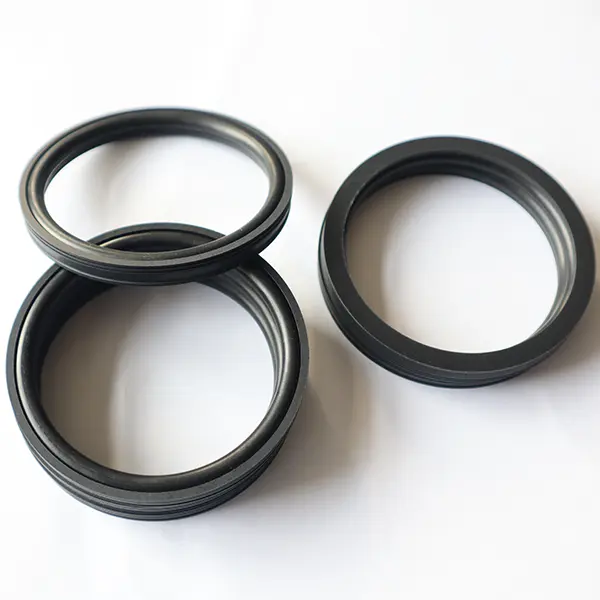

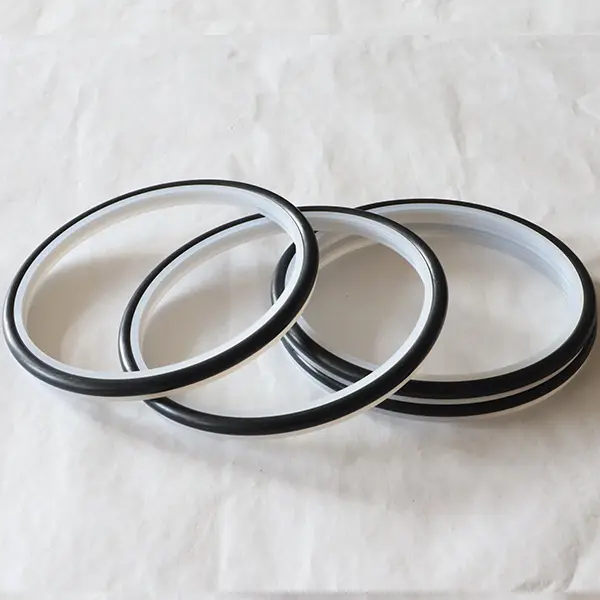

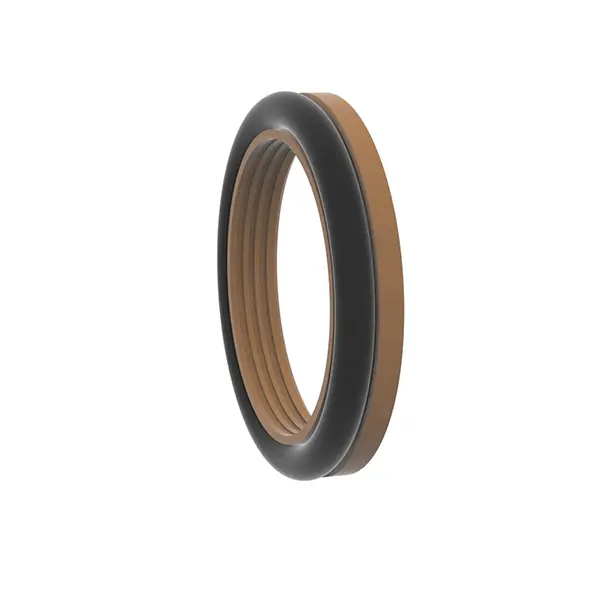

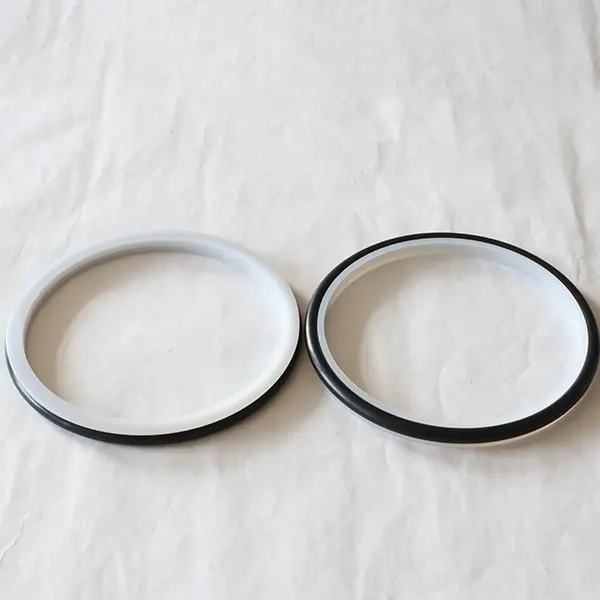

As vedações rotativas do selo de Ruichen para pasta de cimento são feitas de anéis de vedação com dentes de engenharia de alto desempenho e anéis de borracha em forma de O. Eles são adequados para condições de trabalho severas, como bombas de êmbolo, bombas de lama, exercícios de parafuso, equipamentos de perfuração, equipamentos de exploração de óleo e plantas de mistura de concreto. Eles são divididos em dois modelos: RC2061 e RC2062.
Tanto o RC2061 quanto o RC2062 são adequados para a vedação unidirecional de movimentos alternativos e rotativos hidráulicos. Eles têm as características de vida longa, baixo atrito, boa vedação, pequeno espaço estrutural e fácil instalação, uso e manutenção. O design especial de otimização de lábios e espessura de vedação tem um bom efeito de vedação, mesmo em meios malignos, como pasta de cimento. Quando usado para selar a mídia de pasta, recomendamos a lubrificação de graxa entre dois (ou mais) vedações.
Recursos e aplicações do produto:
Recursos do produto:
Vida longa: combinação de plásticos de engenharia de alta função e borracha, forte durabilidade.
Baixo atrito: o design otimizado reduz a resistência de corrida e melhora a eficiência.
Excelente vedação: design de lábios de vedação especial, adequado para meios malignos, como pasta de cimento.
Estrutura compacta: design de espaço pequeno, fácil instalação e manutenção.
Aplicável a condições de trabalho duras: projetadas para mídia como lama e pasta de cimento, com desempenho estável.
Cenários de aplicativos:
Equipamentos de exploração de petróleo, como bombas de êmbolo, bombas de lama, exercícios de parafuso, plataformas de perfuração, etc.
Máquinas e equipamentos de construção, como estações de mistura de concreto.
Outros vedações alternativas e rotativas hidráulicas que requerem resistência e resistência ao desgaste a meios malignos.
Vantagens técnicas:
Projeto de otimização de lábios e espessura especial para se adaptar a condições de trabalho extremas.
Instalação fácil, baixo custo de manutenção e vida útil longa.
Aplicável a ambientes severos com alto desgaste e alta poluição.
Sugestões de uso:
Quando usado para meios de lama, é recomendável gravar e lubrificar entre dois (ou mais) vedações para prolongar a vida útil do selo.

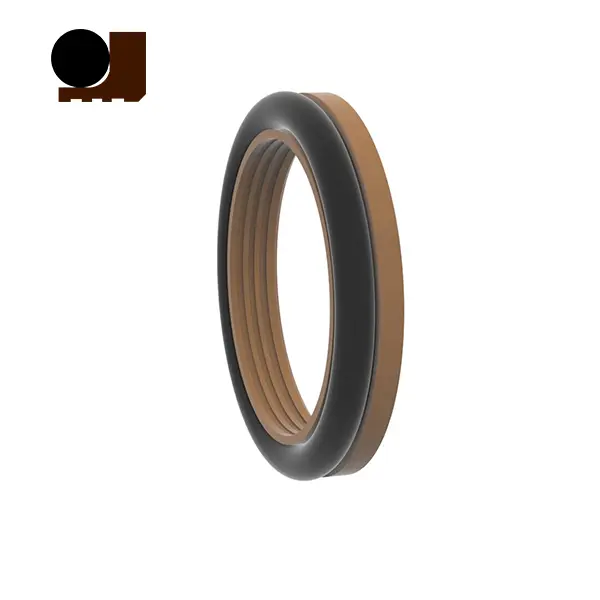

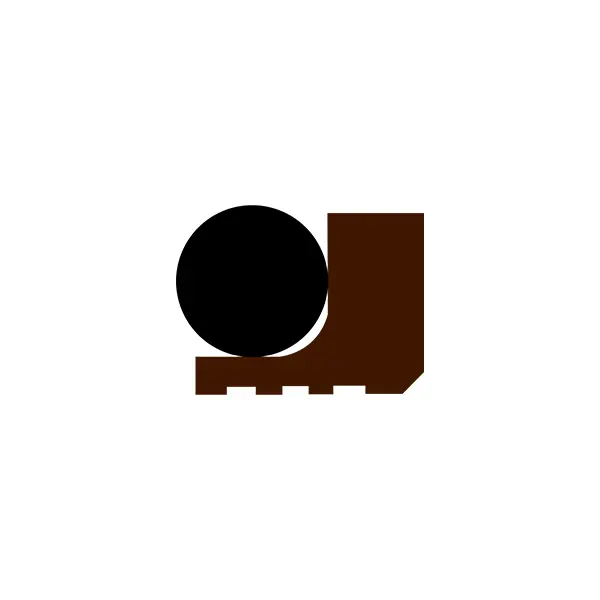

RC2061
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão (MPA) | Temperatura (℃) | Velocidade (EM) | Médio | |
| Movimento alternativo | Movimento rotacional | |||
| ≤100 | -35 ~+100 (NBR com anel de O-ring) | ≤6 | ≤2 | Óleo hidráulico, emulsão, água, lama, petróleo bruto, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
Seleção de material
1. Os materiais de anel de O correspondentes podem ser selecionados: R01 Nitrile Rubber (NBR), Fluororberber R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE4, outros materiais opcionais PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemplo de pedido
Modelo de ordem RC2061-80*91.7*7.6-PTFE4-R01 Diâmetro do eixo do modelo*Diâmetro da ranhura*Código de material de largura da ranhura
Especificações (qualquer tamanho dentro do intervalo de parâmetros está disponível)

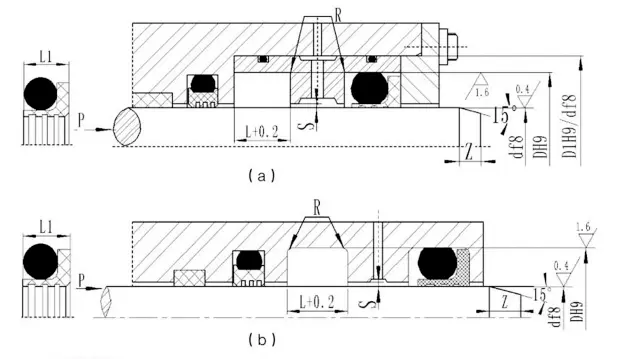

| Faixa de diâmetro do eixo Padrão D f8 RC2061 | Faixa de diâmetro do eixo Tipo pesado D f8 RC2061-Z | Diâmetro do sulco D H9 | Largura do sulco L+0.2 | Largura de vedação L1 | Cantos redondos Rmáx | Folga radial smáx | Chanfro Zmin | Diâmetro do fio do anel de O | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 5 ~ 15,9 | - | d+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Nota: 1. Para o diâmetro do eixo ≤30 mm, recomenda -se o sulco aberto.
2. Para o selo rotativo, a dureza da superfície do eixo rotativa é recomendada como HRC ≥58.
3. Para pressão superior a 30MPa, o H8/F8 é recomendado para lacuna de extrusão.

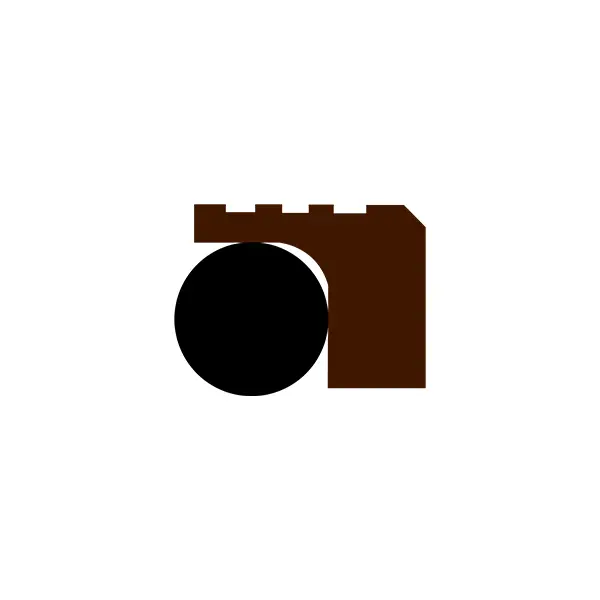

RC2062 Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão (MPA) | Temperatura (℃) | Velocidade (EM) | Médio | |
| Movimento alternativo | Movimento rotacional | |||
| ≤100 | -35 ~+100 (NBR com anel de O-ring) | ≤6 | ≤2 | Óleo hidráulico, emulsão, água, lama, petróleo bruto, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
Seleção de material
1. Os materiais de anel de O correspondentes podem ser selecionados: R01 Nitrile Rubber (NBR), Fluororberber R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE4, outros materiais opcionais PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemplo de pedido
Modelo de ordem RC2062-80*68.3*7.6-PTFE4-R01 Diâmetro do cilindro do modelo*Diâmetro da ranhura*Código de material de largura da ranhura
Especificações (qualquer tamanho dentro do intervalo de parâmetros está disponível)

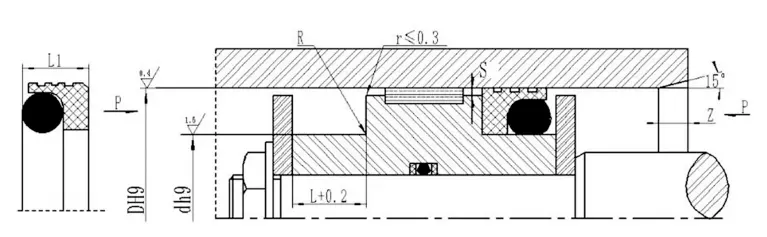

| Faixa de abertura Tipo padrão D H9 RC2062 | Faixa de abertura Tipo pesado D H9 RC2062-Z | Diâmetro do sulco D H9 | Largura do sulco L+0.2 | Largura de vedação L1 | RONANTES RONERS RMAX | Folga radial smáx | Chanfro Zmin | Diâmetro do fio do anel de O | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127,9 | D-155 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-12.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Nota: 1. Para o diâmetro do cilindro ≤ 30 mm, é recomendável usar o sulco aberto.
2. Para pressão maior que 30MPa, é recomendável usar H8/F8 para diferença de extrusão.
