Estamos comprometidos em fornecer uma solução TRINITY de "pressão de pressão de proteção de proteção" a longo prazo "para todos os cenários que exigem vedações rotativas de girar. Através de mais de 200 fórmulas de materiais e patentes estruturais, ajudamos os clientes a reduzir as taxas de falhas e a alcançar a otimização de TCO. Toda a série de modelos de produtos é muito diversificada. Você pode escolher de acordo com as necessidades reais ou personalizar as vedações rotativas de girar.

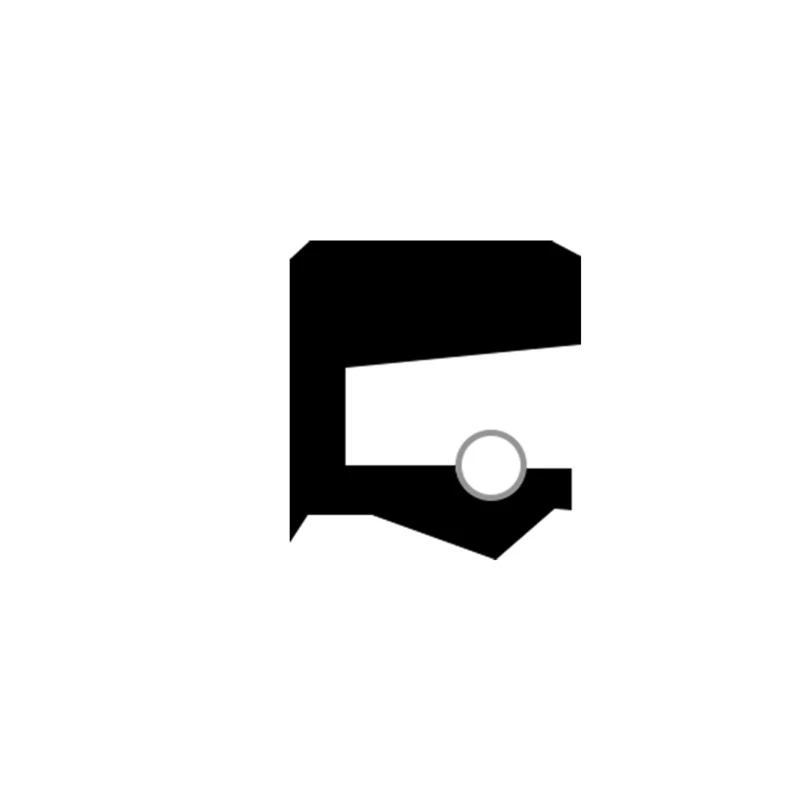

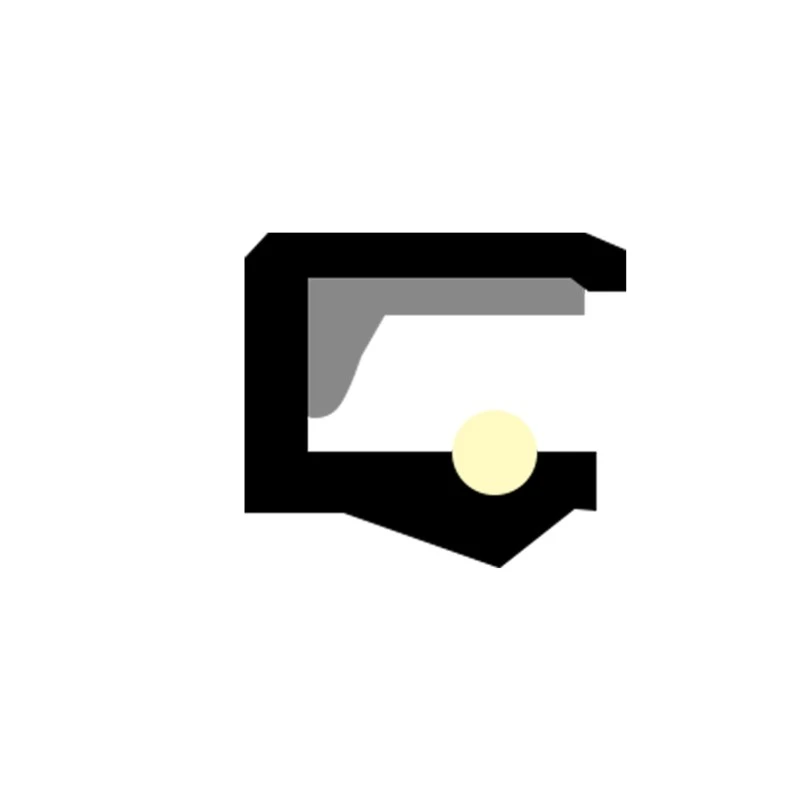

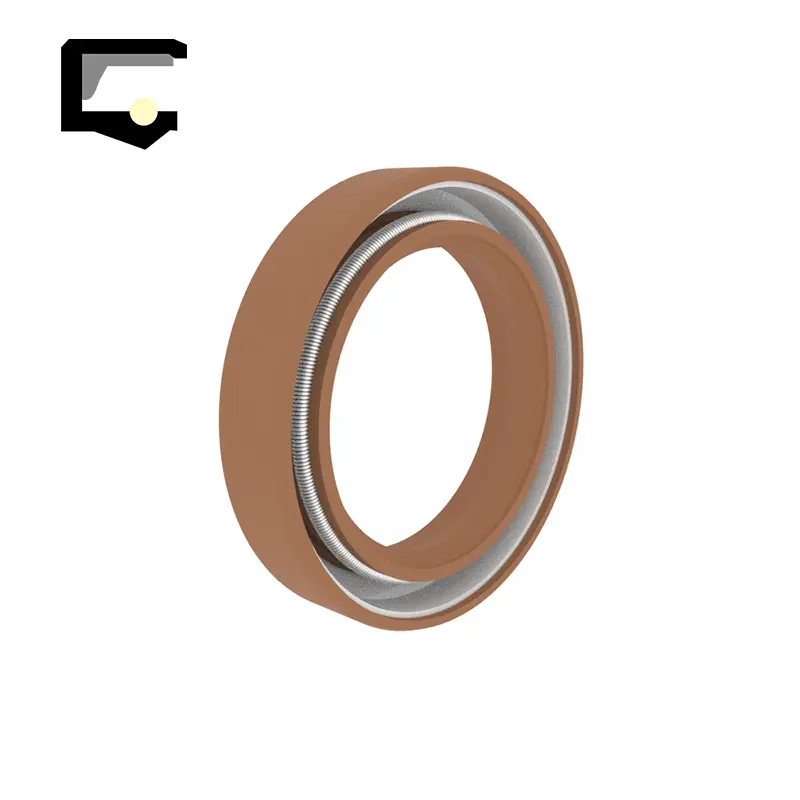

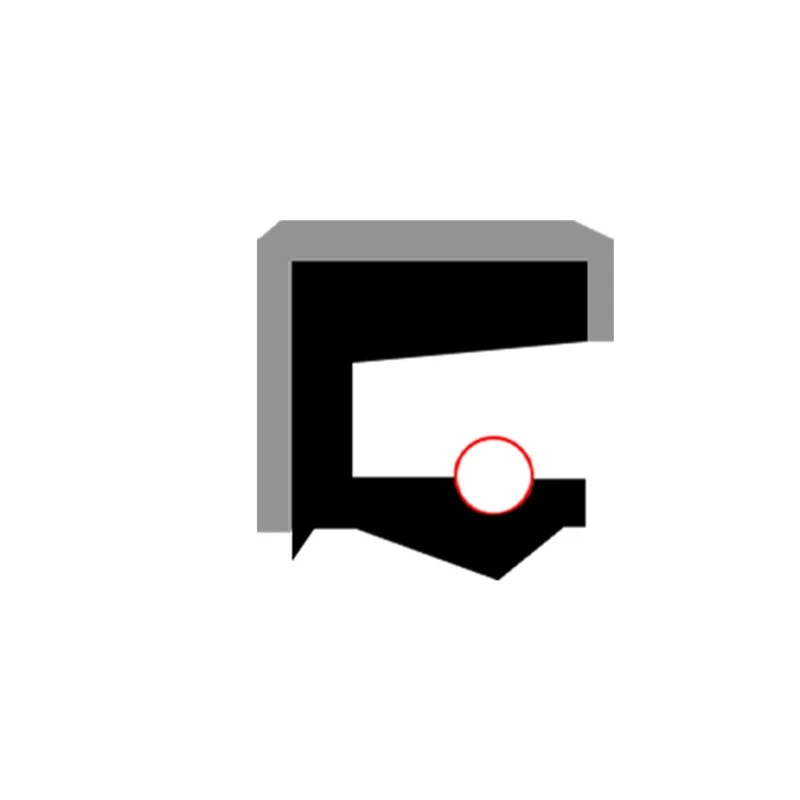

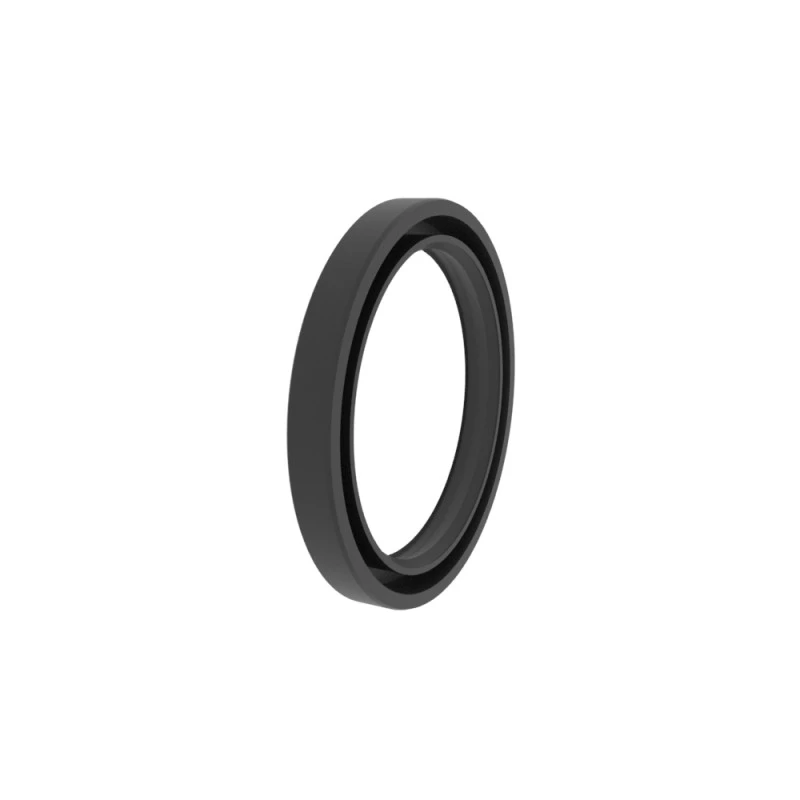

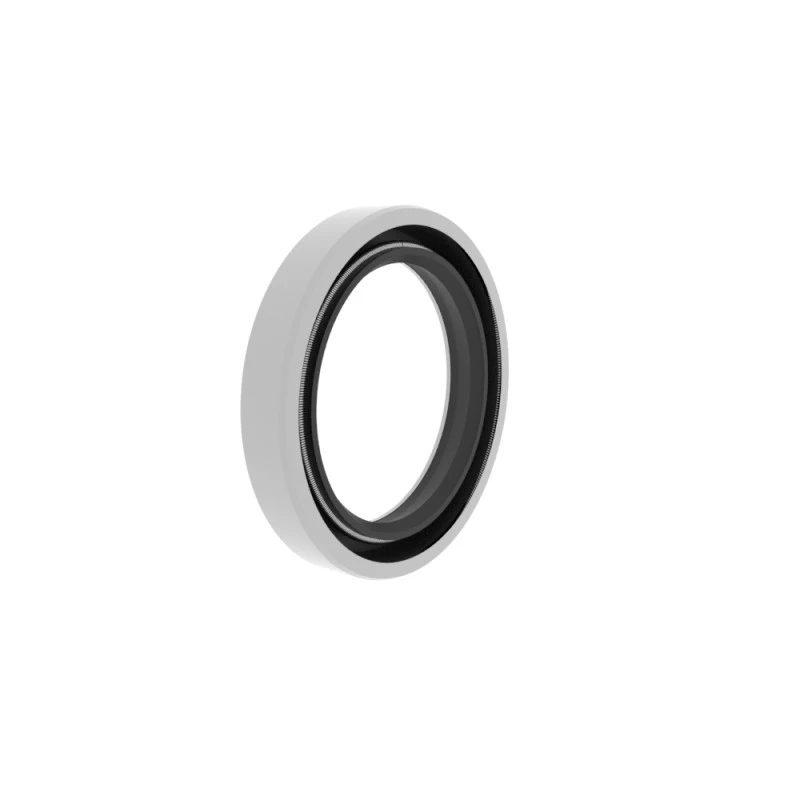

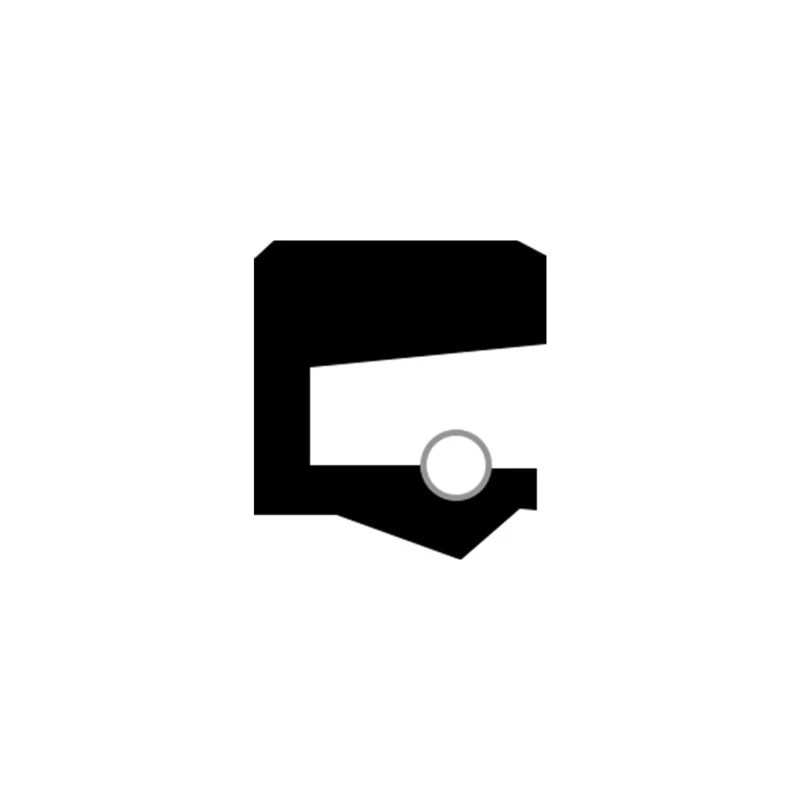

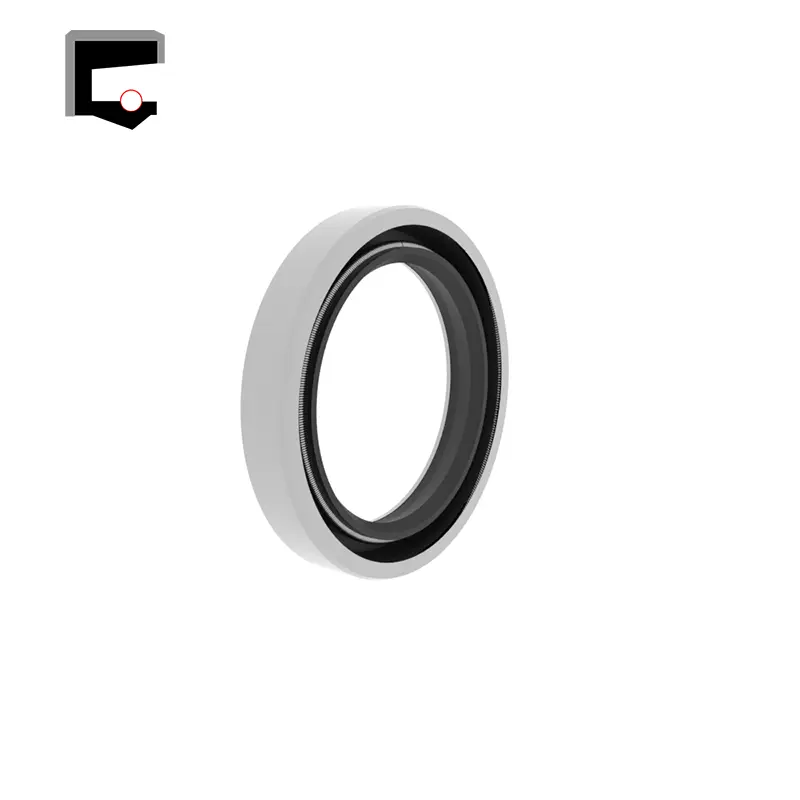

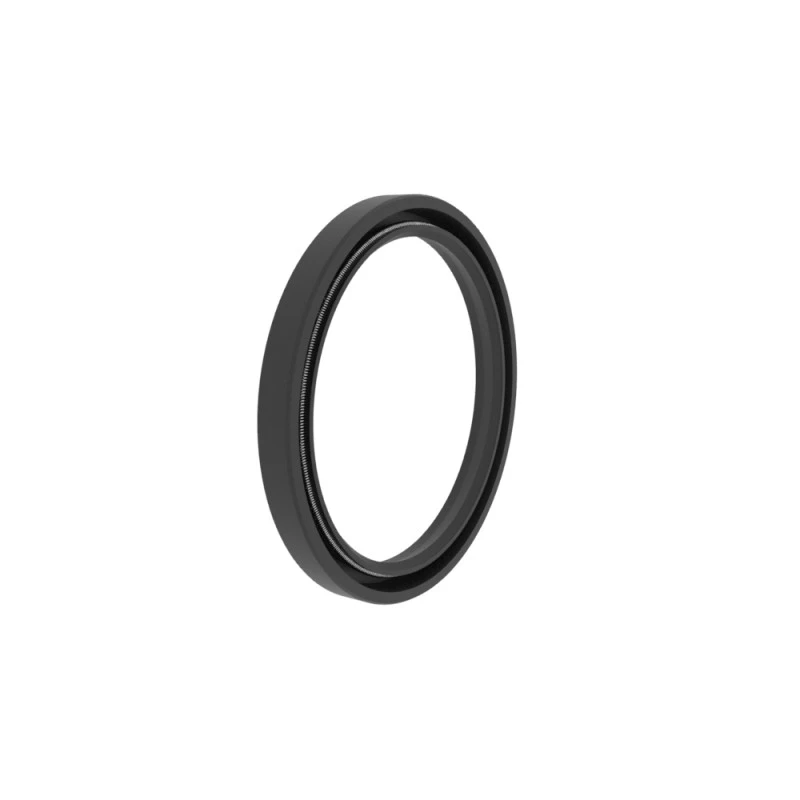

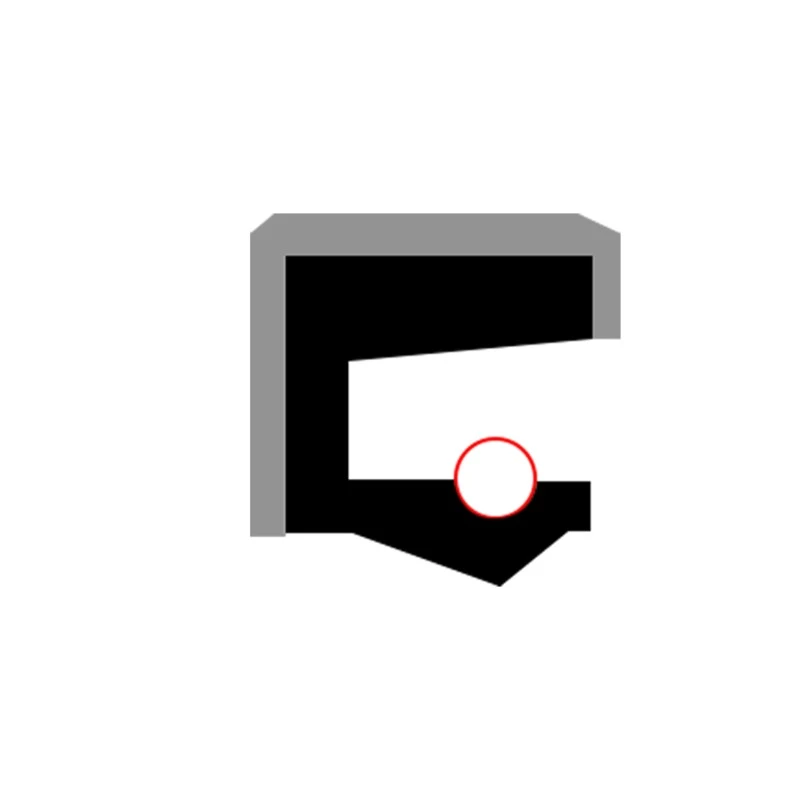

RCR101 SKELETO ROTÁRIO VEDOR LIP, ATRILAMENTO DO AXIAL Axial Axial, amplamente utilizada, principalmente como um elemento protetor para rolamentos.

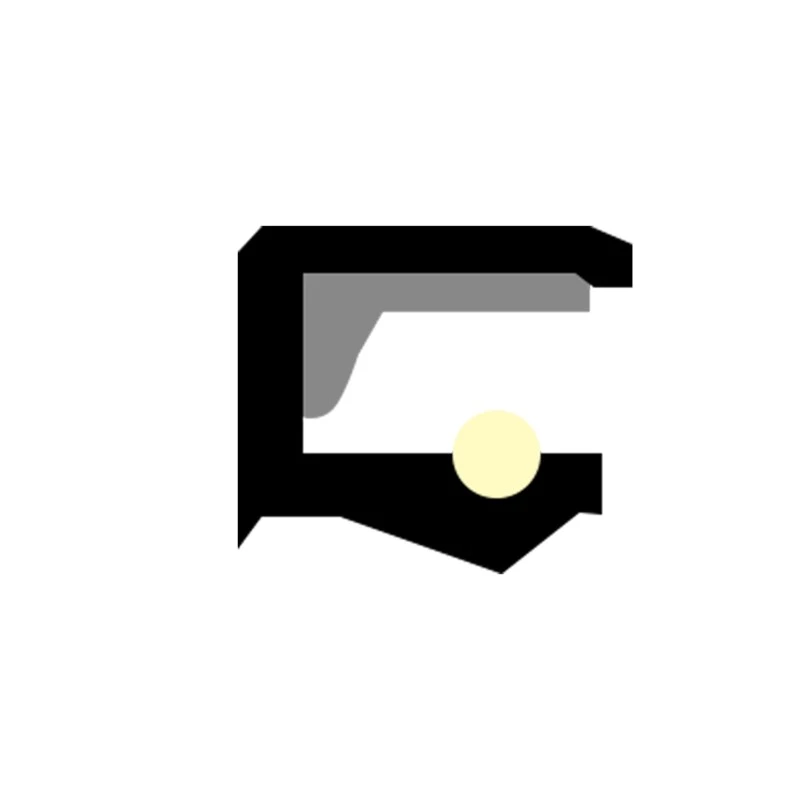

RCR102 SKELETO DUPLO ROTO RCR102 Vedação de lábios duplos, de atuação única, com lábio auxiliar à prova de poeira, instalação axial de ranhura aberta, amplamente utilizada, usada principalmente como um elemento protetor para rolamentos.

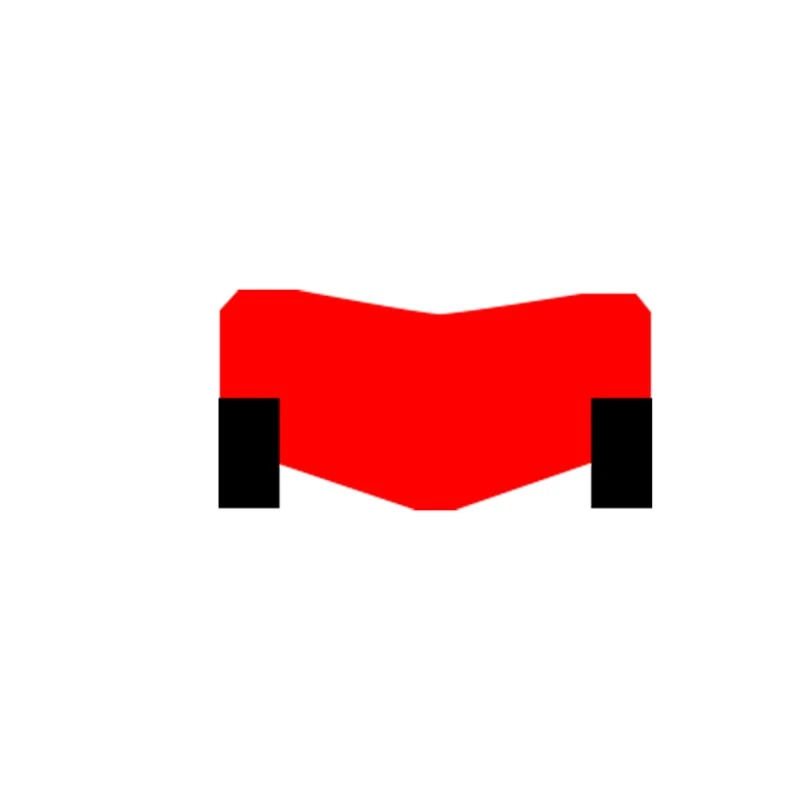

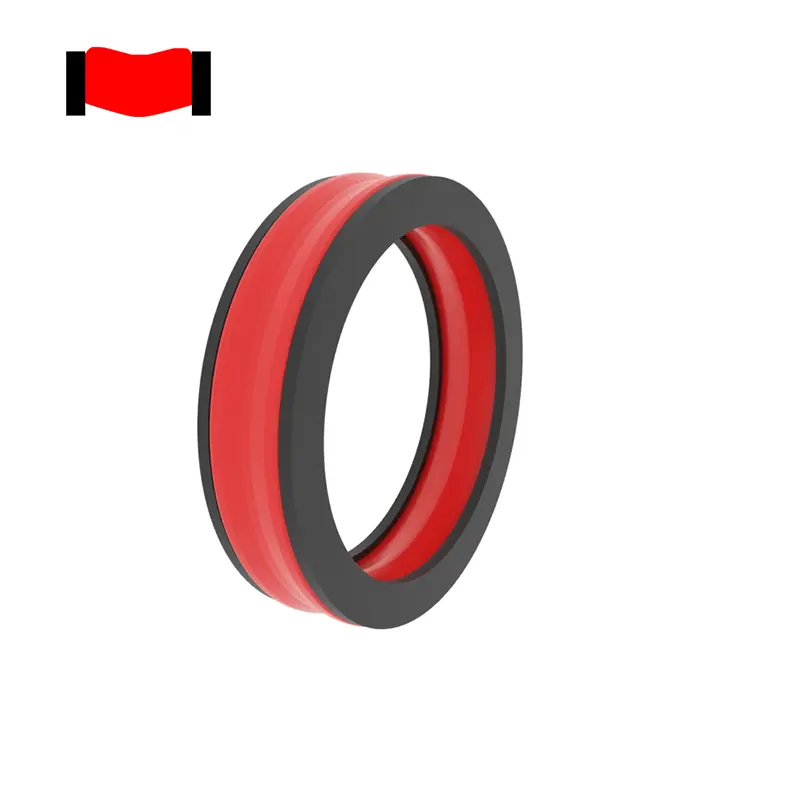

RCR103 Vedação rotativa, atuação dupla, com anel de suporte, melhor efeito de vedação em condições de vedação rotativa de alta pressão.

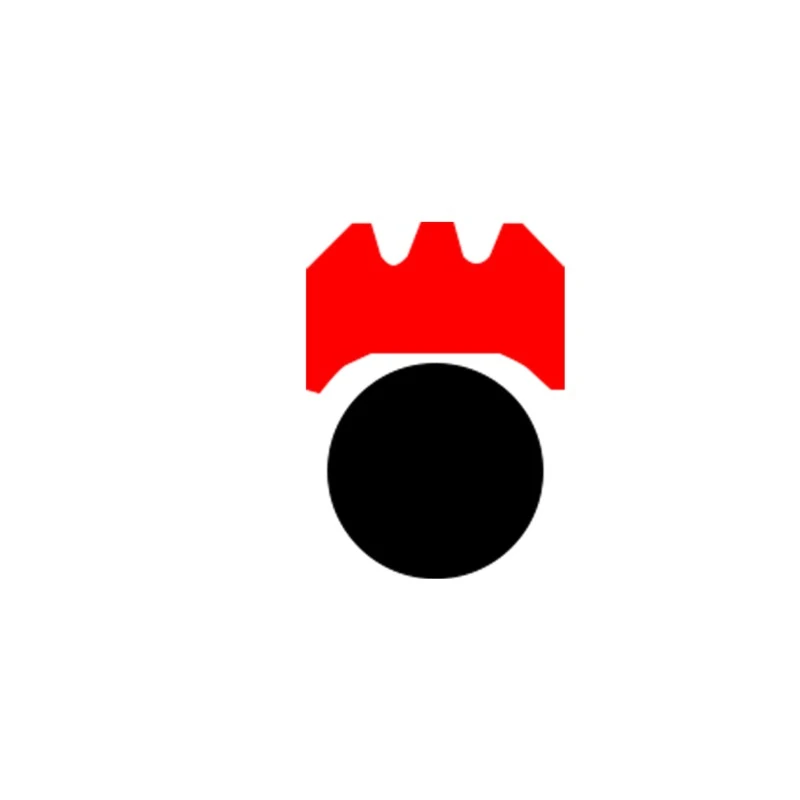

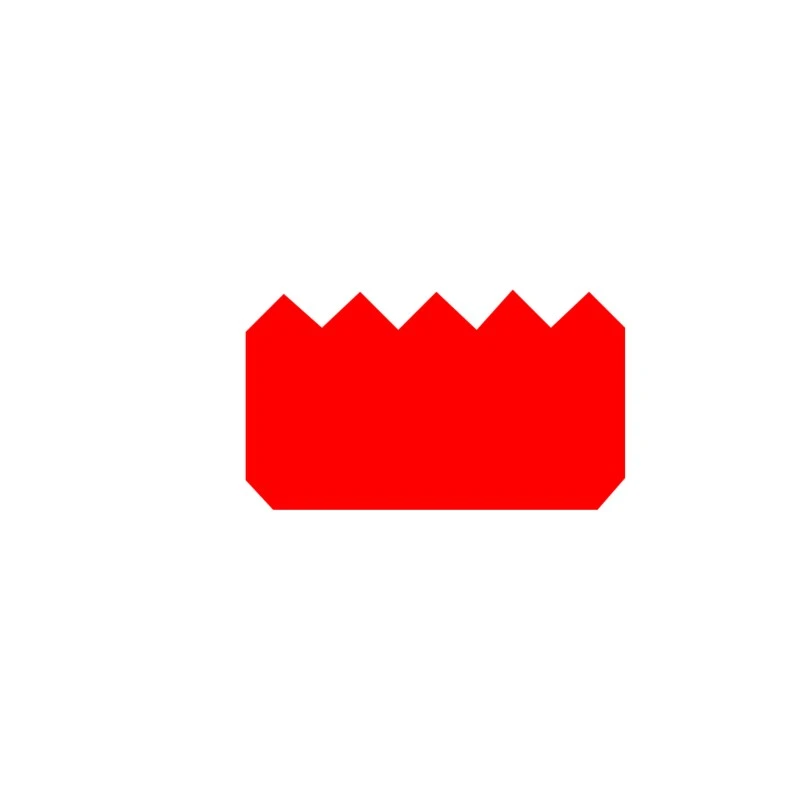

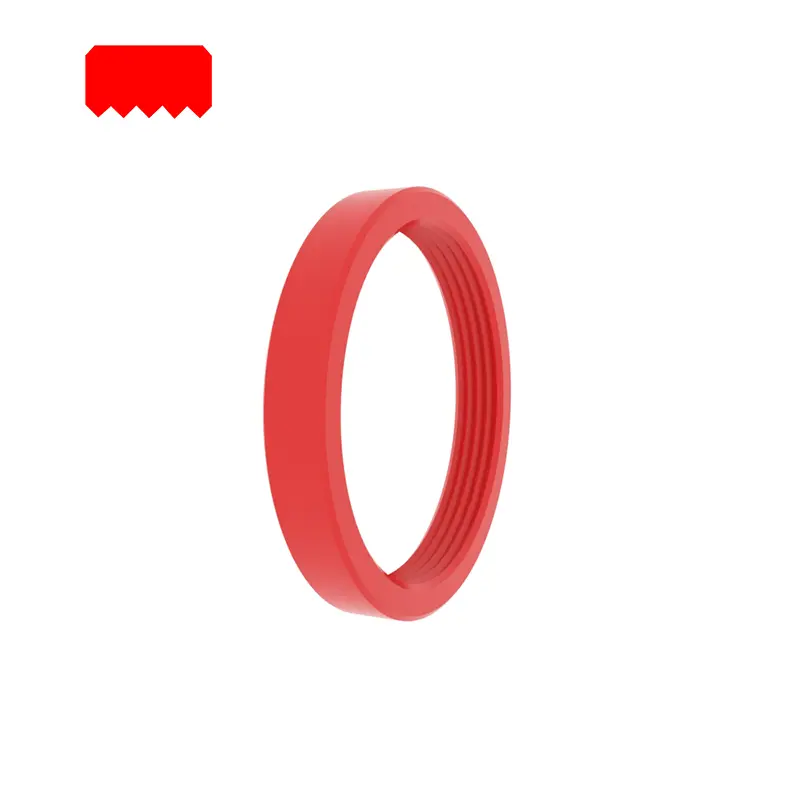

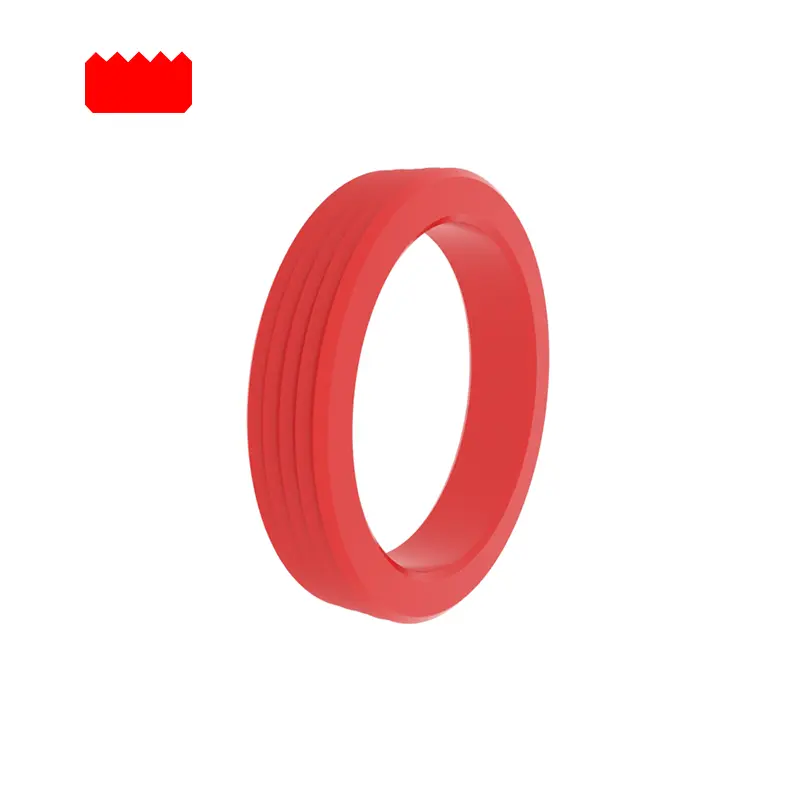

RCR104, vedação rotativa RCR105, atuação dupla, ranhura estreita, incorporação de ranhura estável e superfície de vedação dentada.

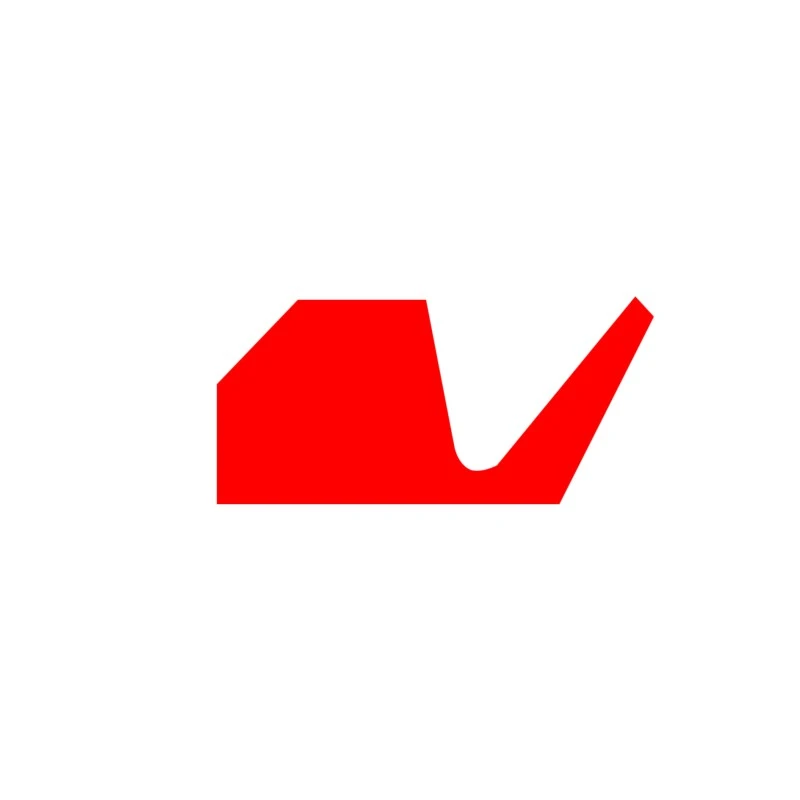

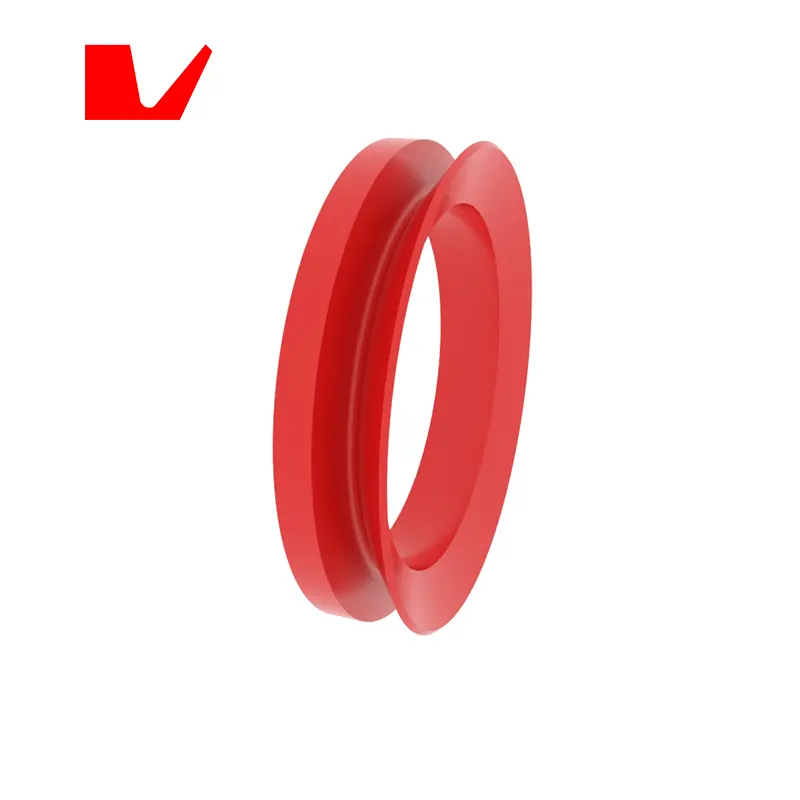

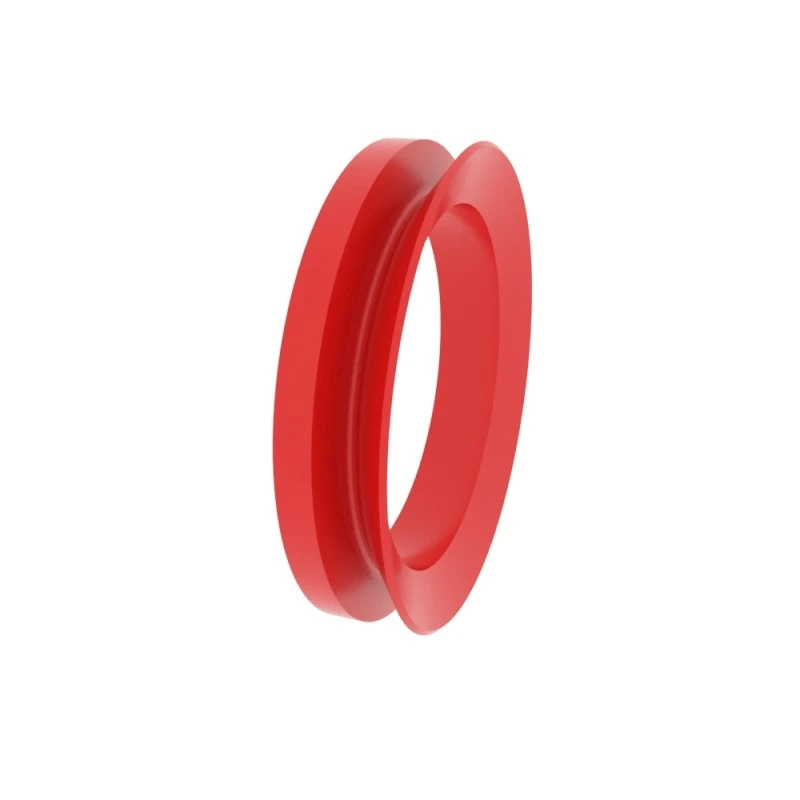

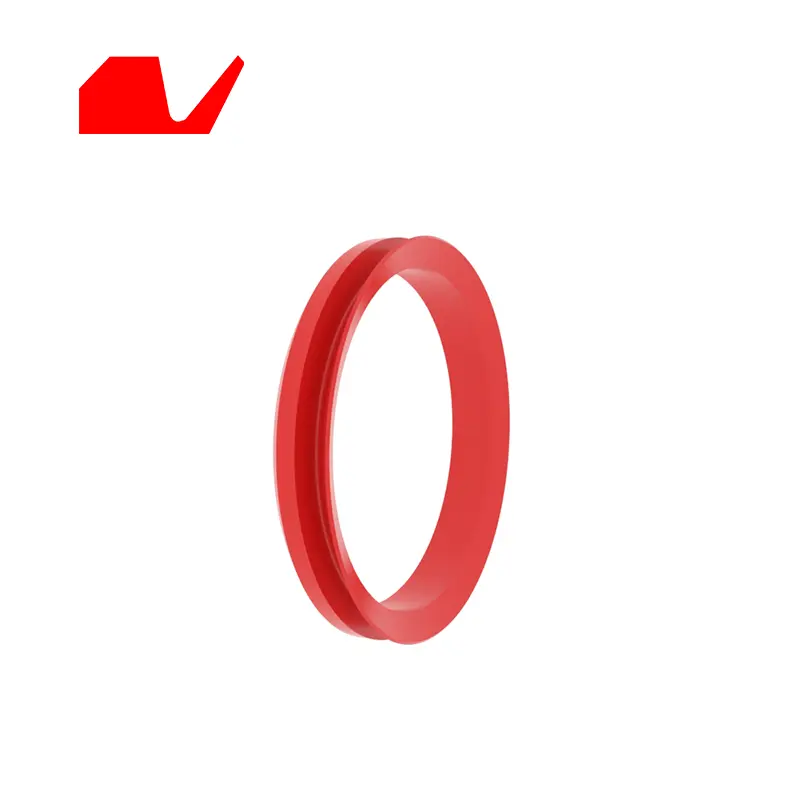

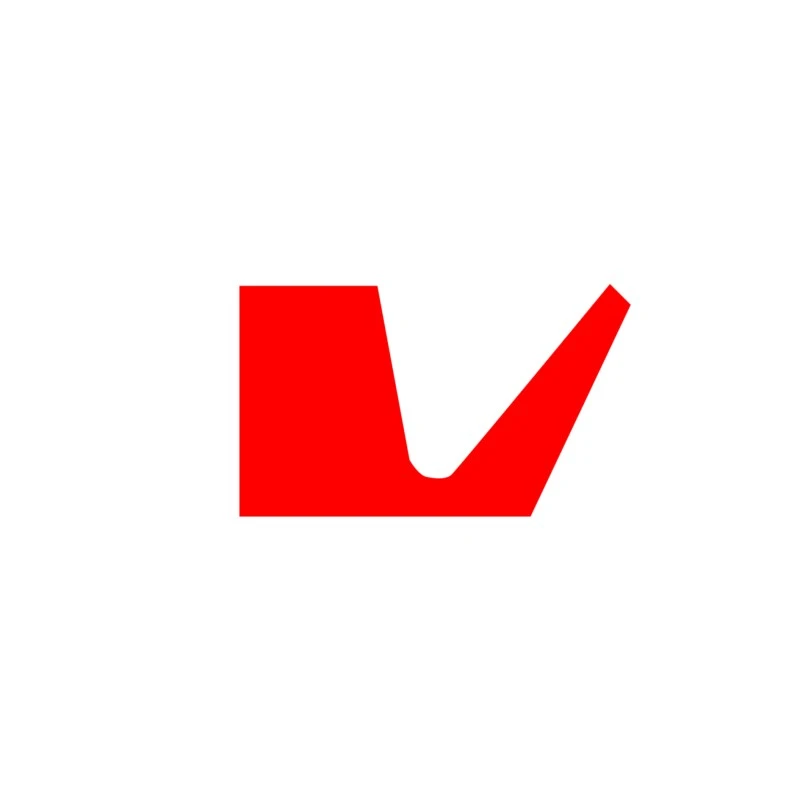

RCR106, vedação rotativa em forma de V RCR107, movimento axial, módulo elástico grande, resistência ao atrito, poeira, poluentes, respingo de água, respingo de óleo, etc.

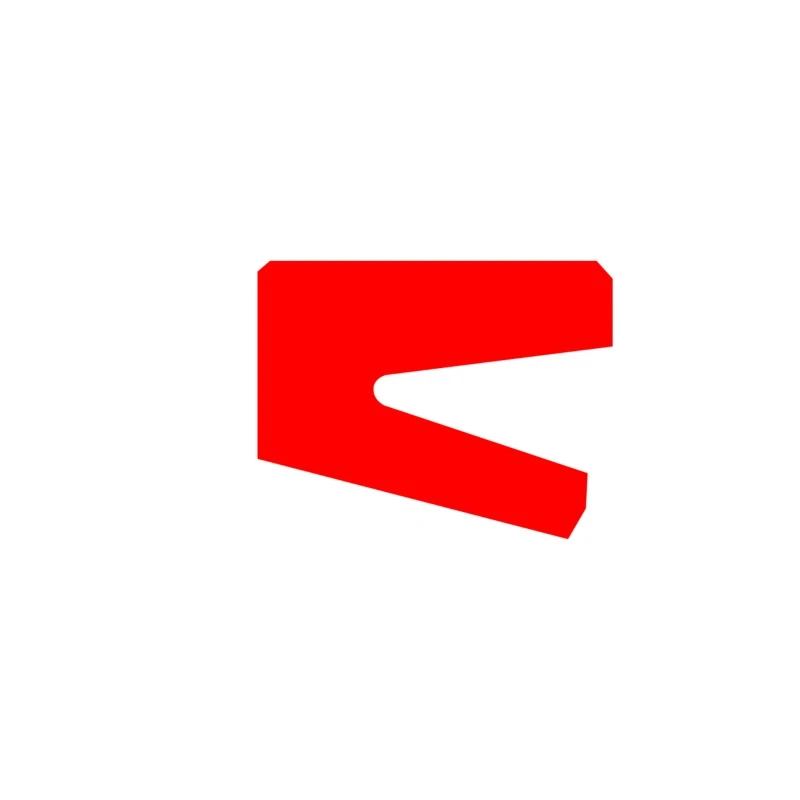

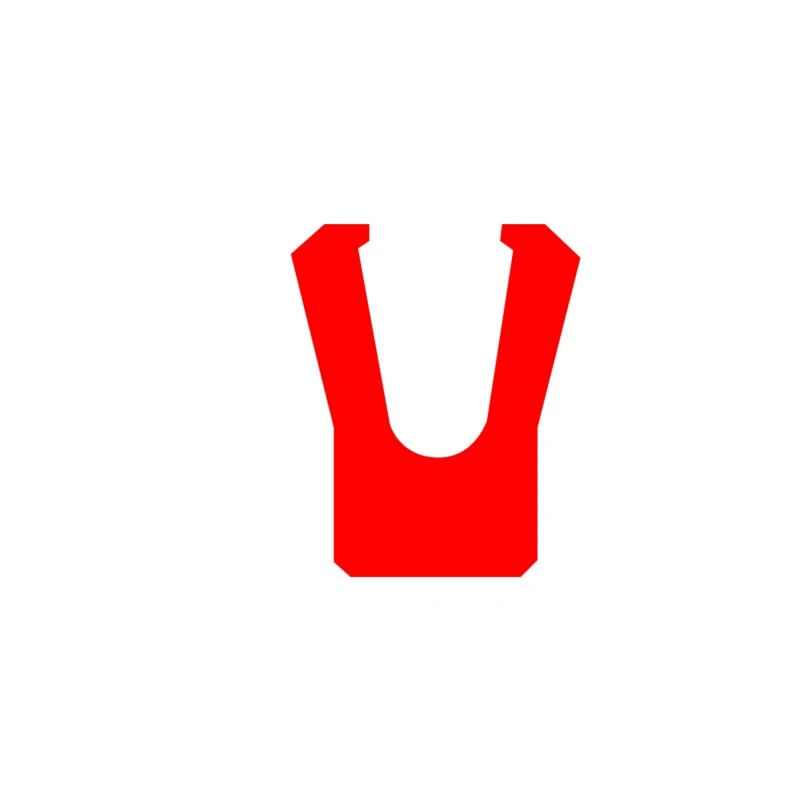

RCR108 Selo rotativo, atuação única, sem mola, a interferência dos lábios interna e externa é determinada de acordo com diferentes condições de trabalho.

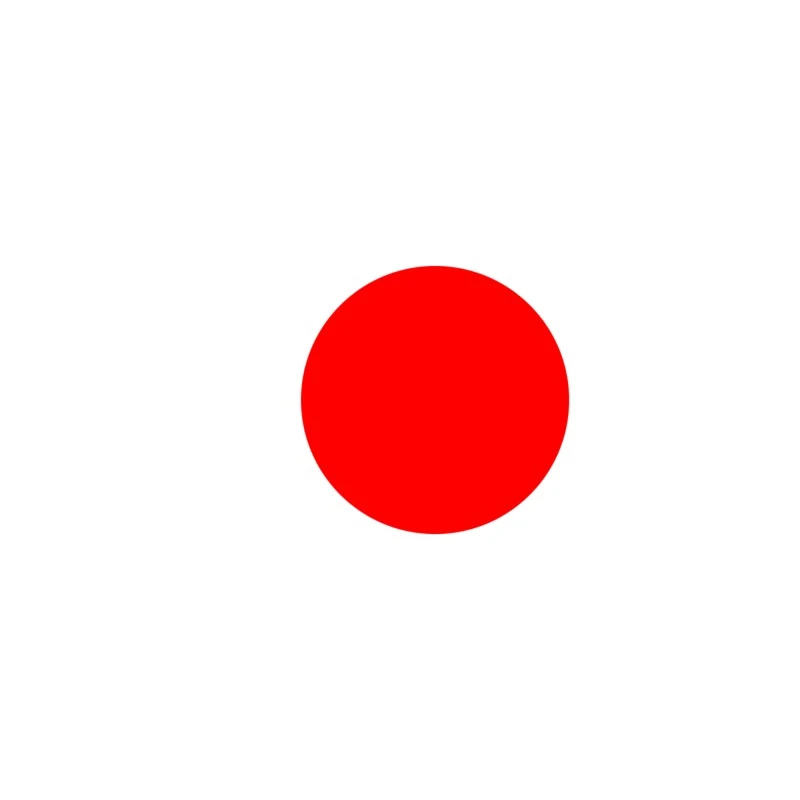

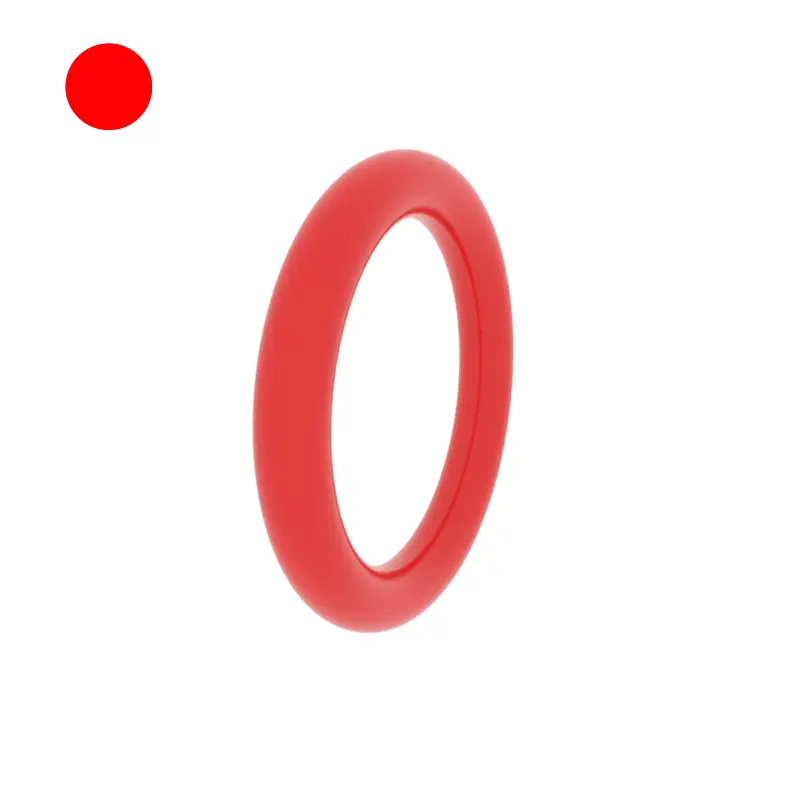

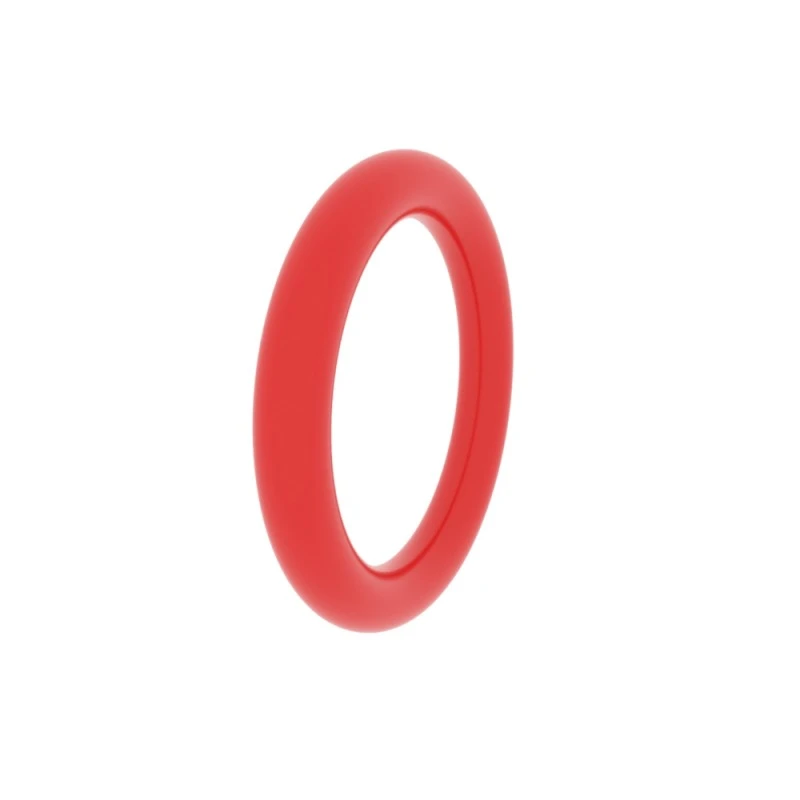

RCR109 O-RING, anel elástico usado principalmente para vedação estática ou vedação dinâmica, seleção de meio de temperatura flexível. Para ranhuras detalhadas, consulte a amostra de O-ring.
RCR110 Tetrafluoroetileno rotativo selo para eixo, atuação dupla, adequada para ranhuras estreitas.
RCR111 Tetrafluoroetileno rotativo vedação para orifício, atuação dupla, adequada para ranhuras estreitas.

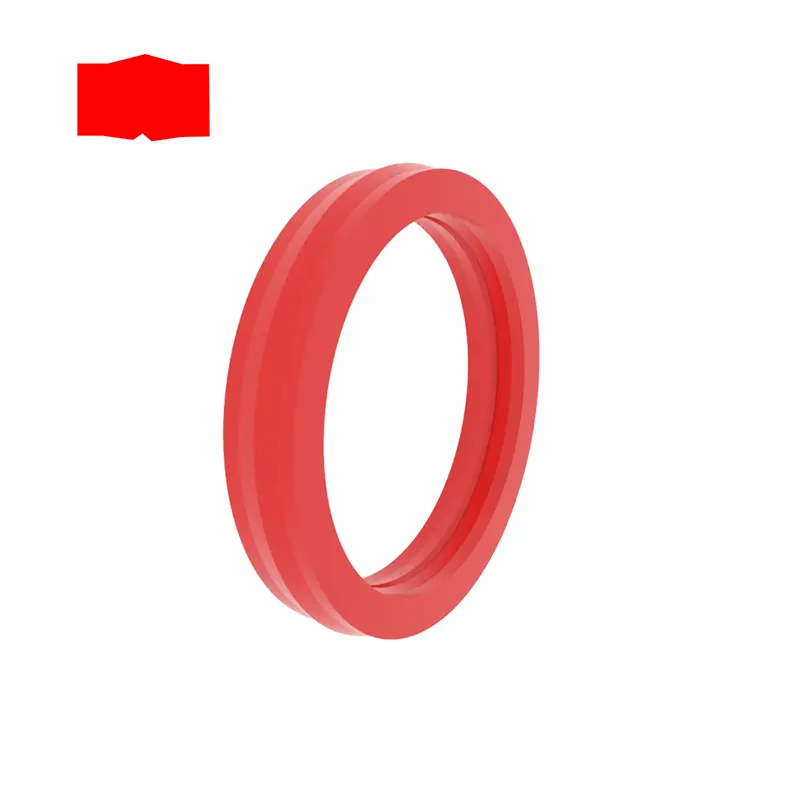

RCR112 Vedação rotativa, atuação dupla, sulco estreito, adequado para condições de trabalho lubrificadas.

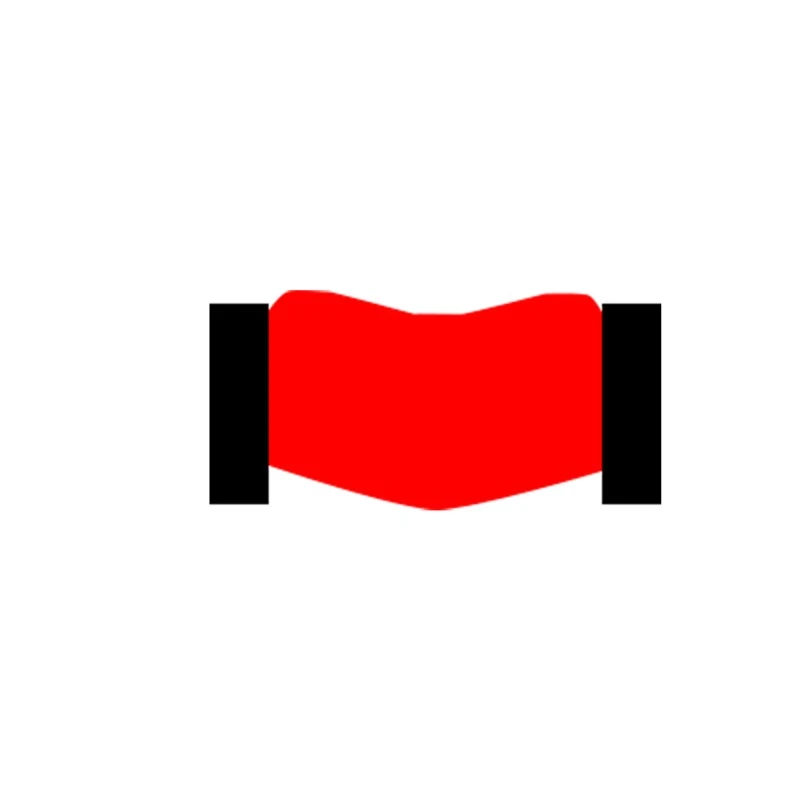

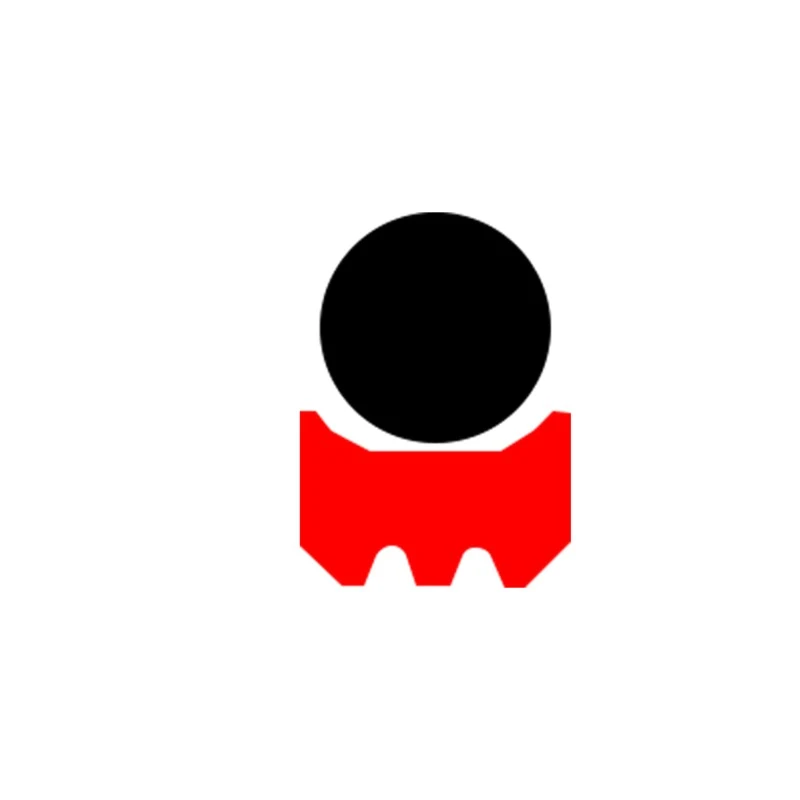

Vedação rotativa RCR113, Atuação dupla, com anel de suporte, incorporação de ranhura estável, permitindo maior lacuna de extrusão e pressão, usada principalmente no eixo rotativo do equipamento de escavação.

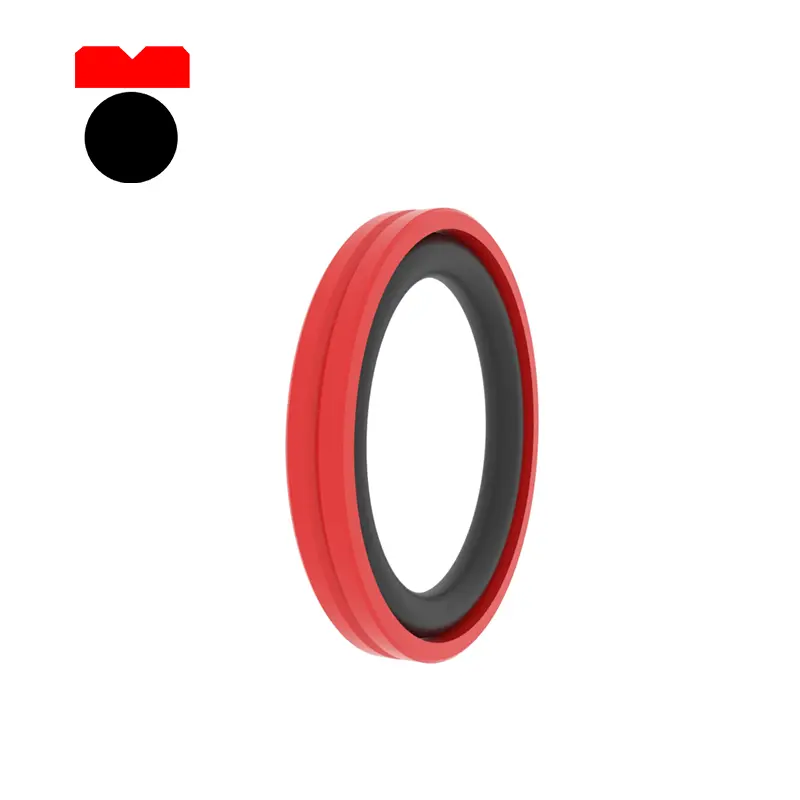

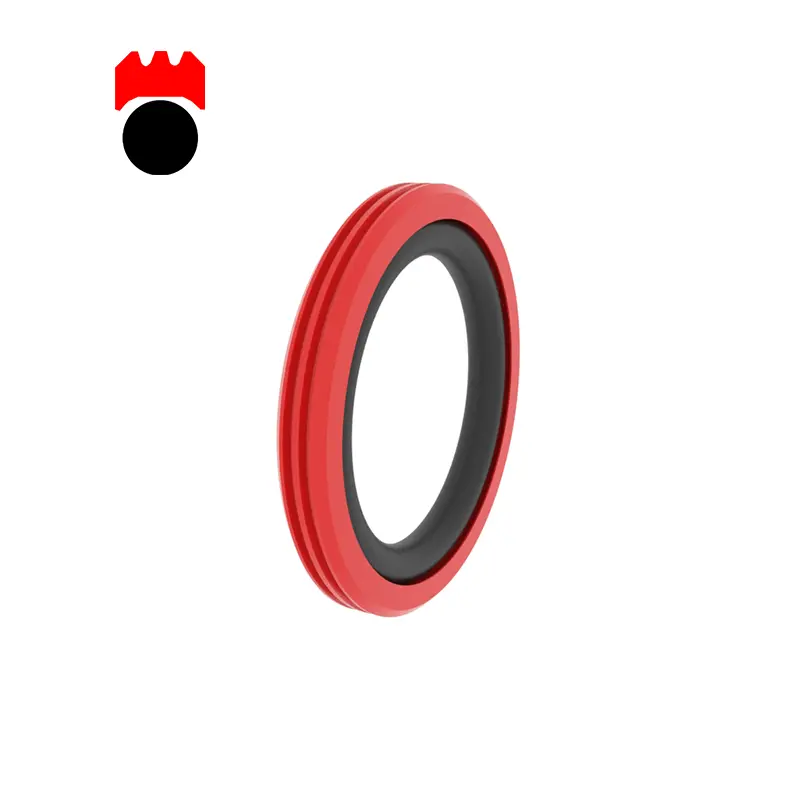

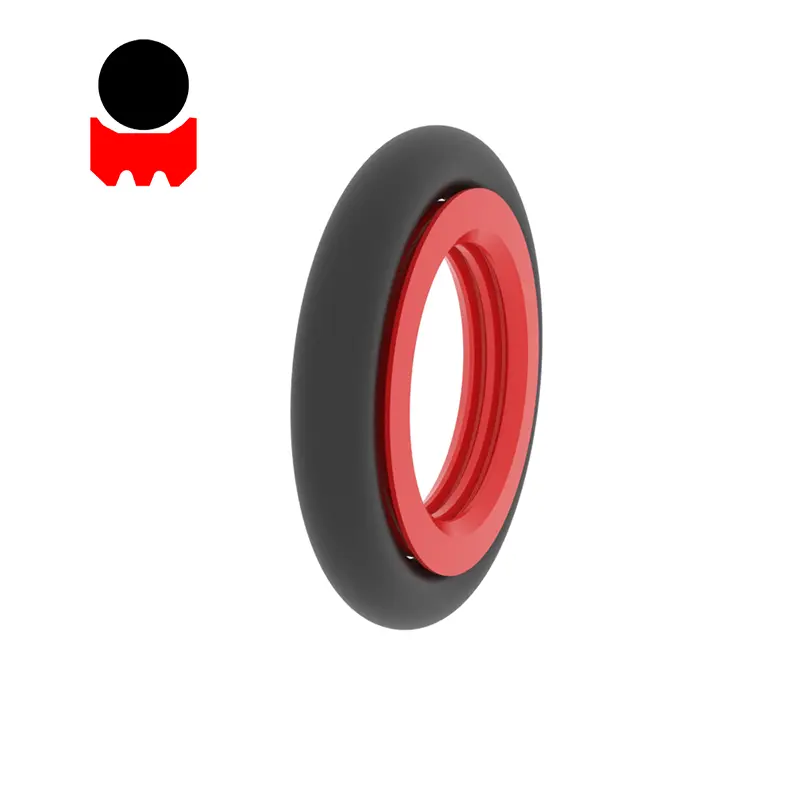

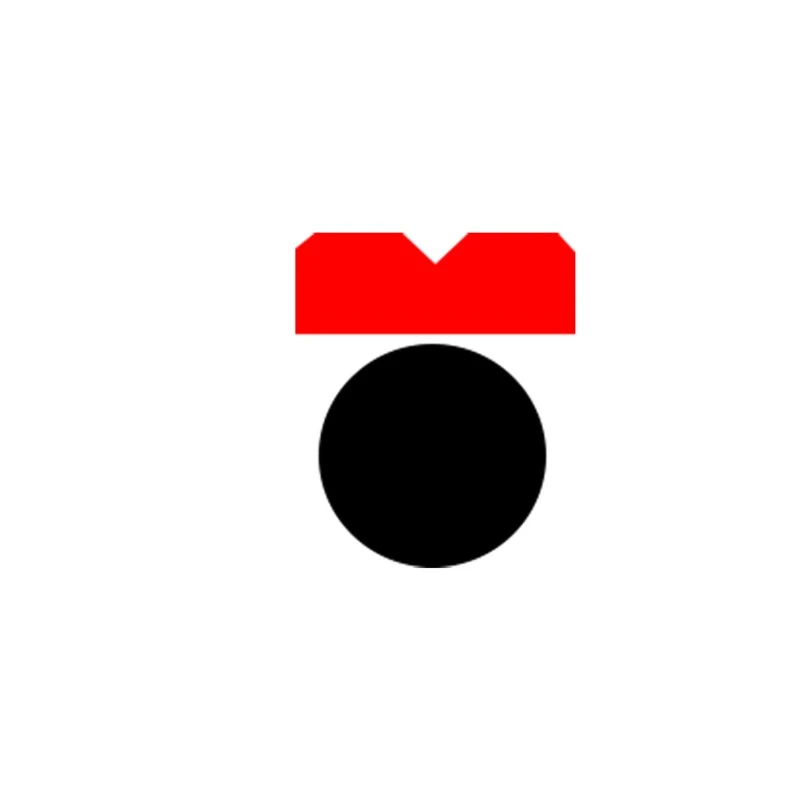

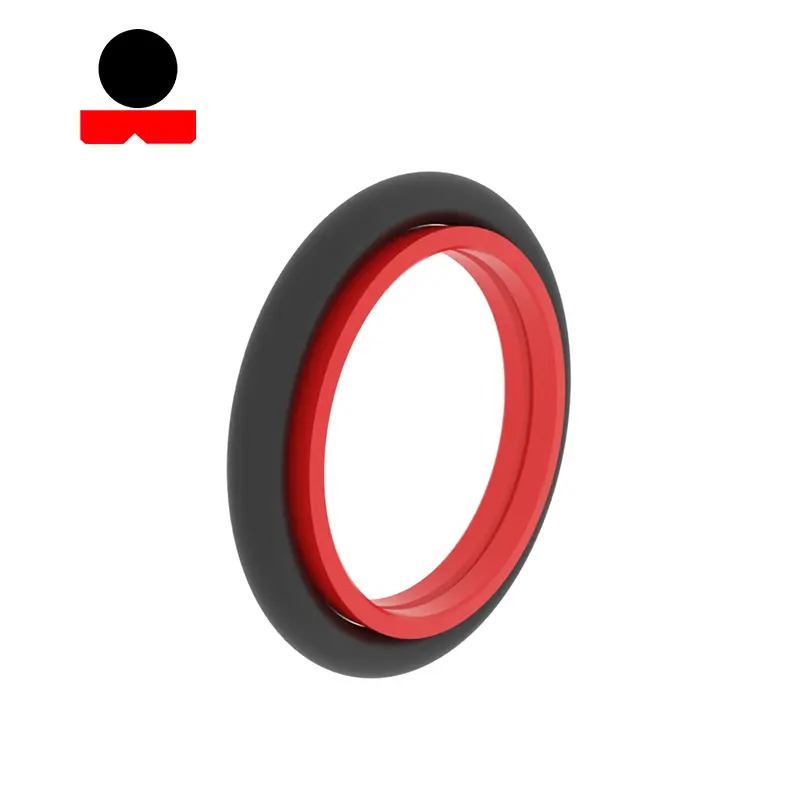

RCR115 Tetrafluoroetileno rotativo vedação para eixo, ação dupla, baixo atrito, alta pressão anti-lateral e corrosão anti-alta de temperatura.
RCR116 Tetrafluoroetileno rotativo vedação para orifício, ação dupla, baixo atrito, alta pressão anti-lateral e corrosão de temperatura anti-alta.

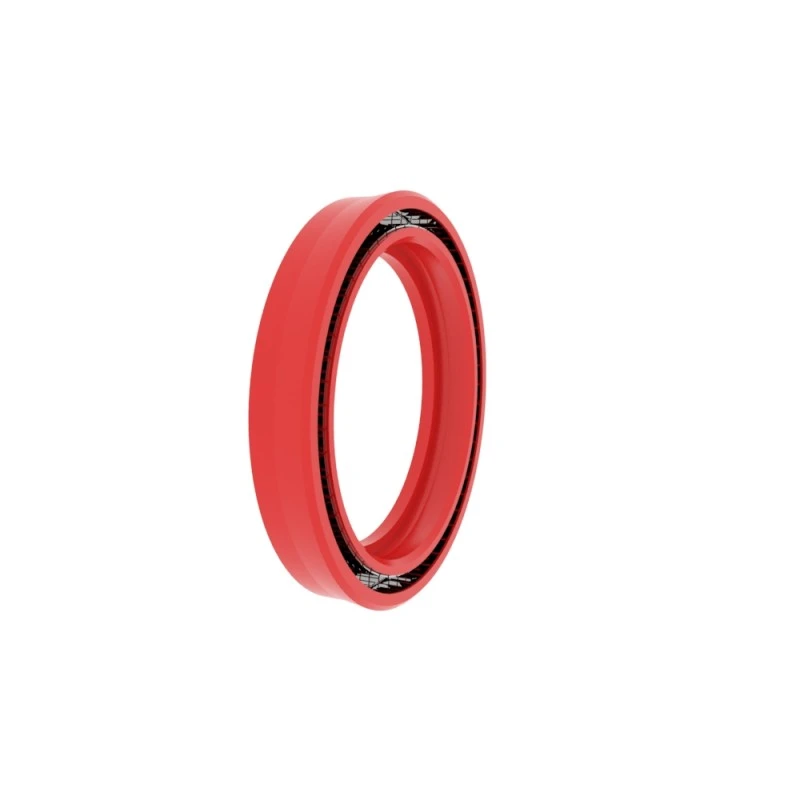

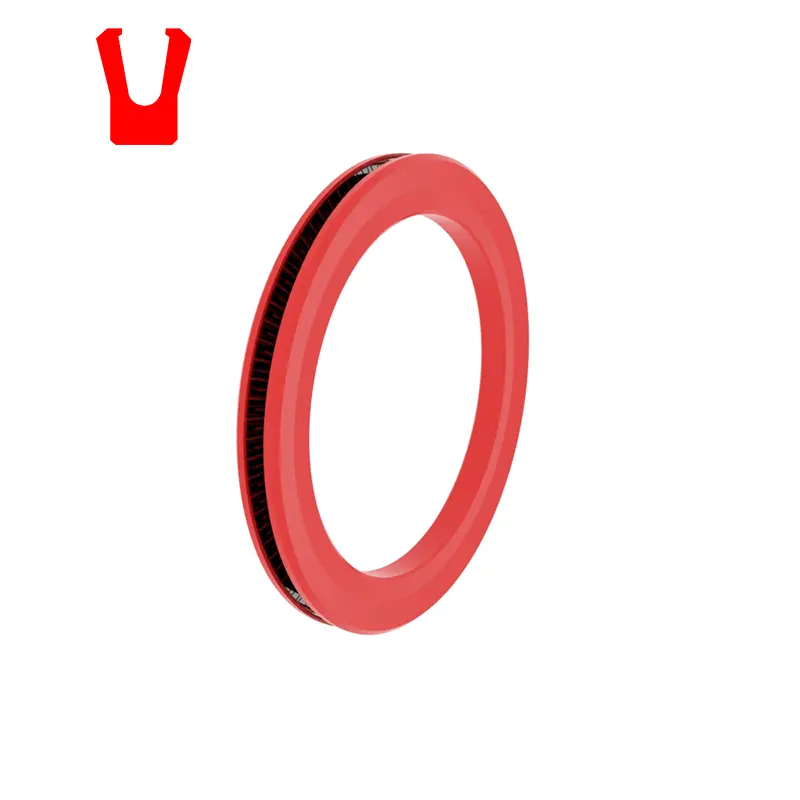

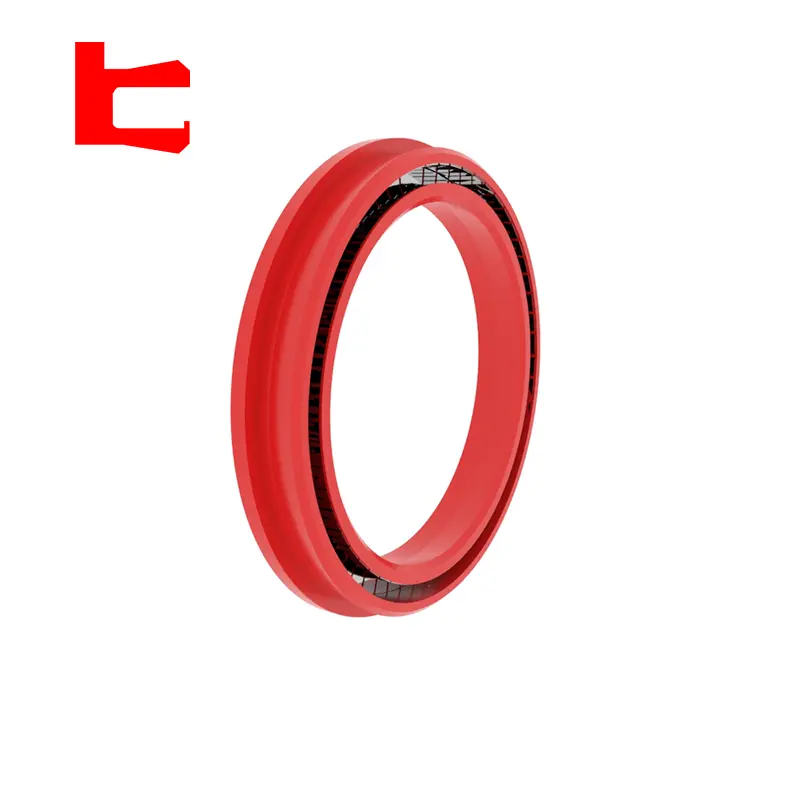

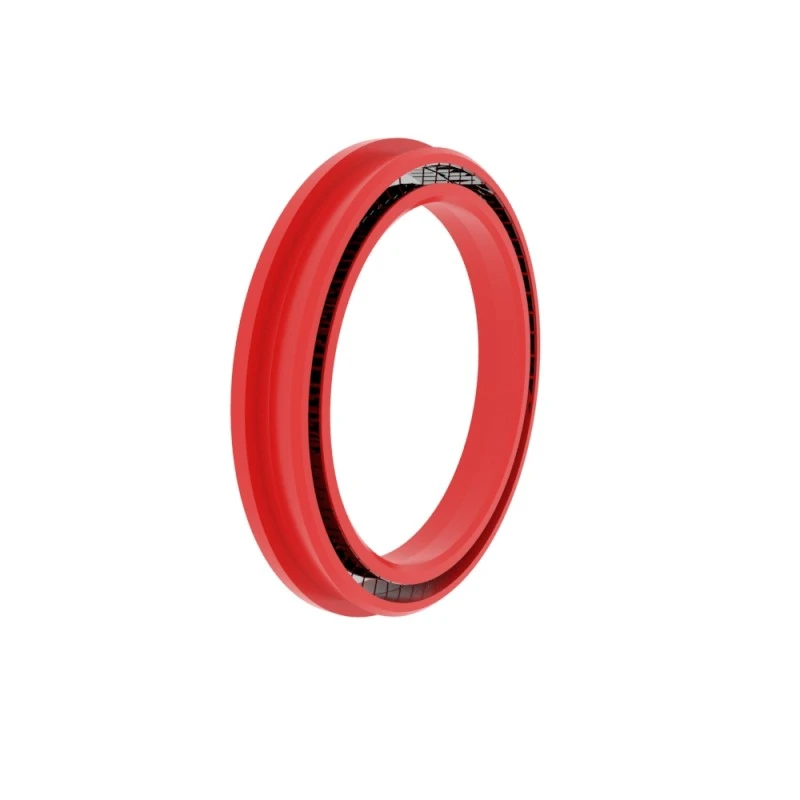

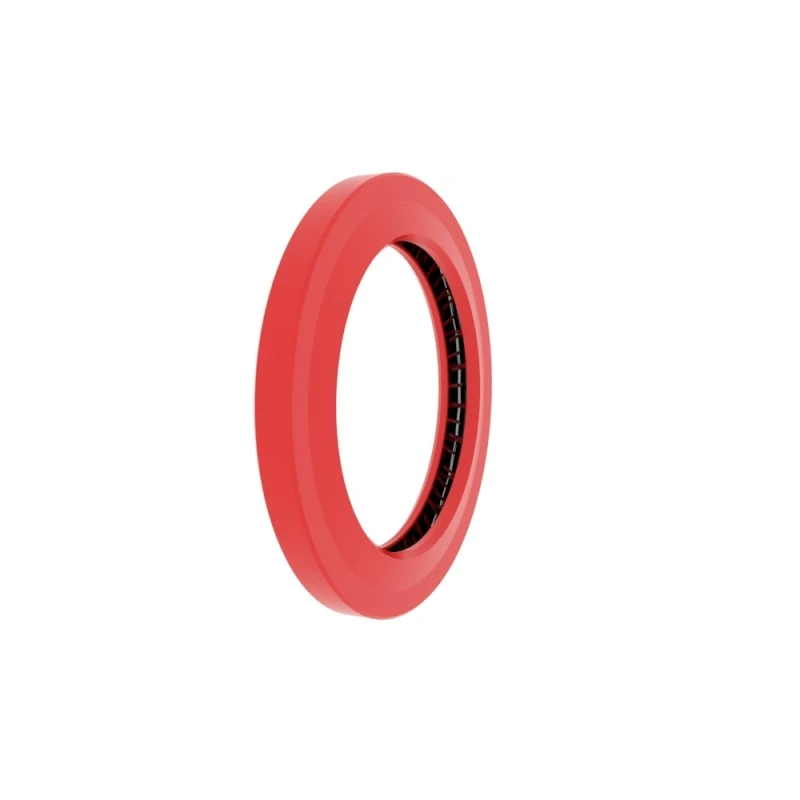

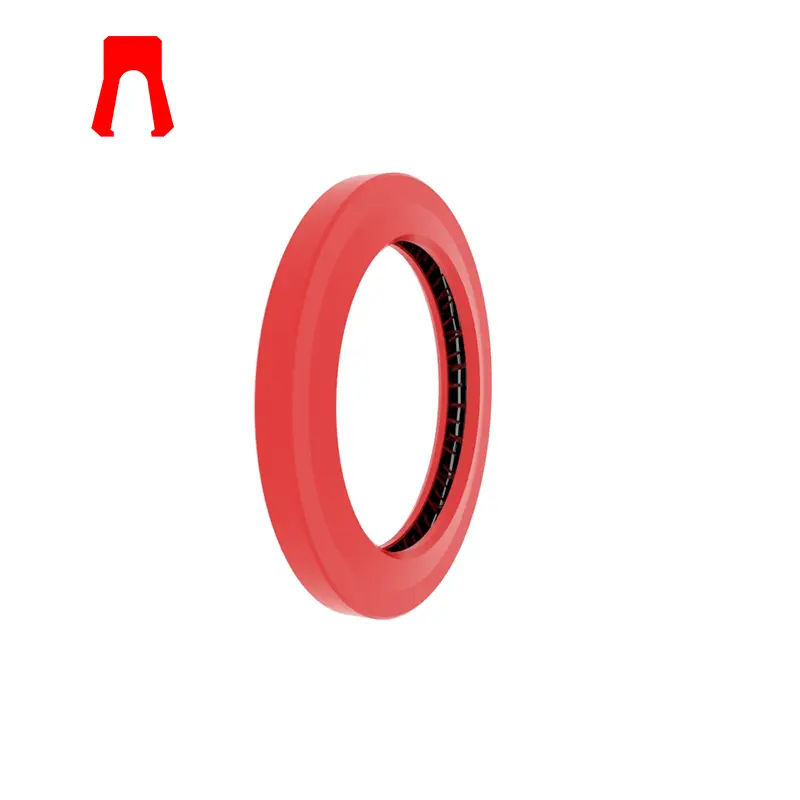

RCR117, RCR121 Vedação do PTFE rotativa, com mola de mander, ação única, resistência à corrosão de alta temperatura, adequada para velocidade relativamente alta e alta pressão.

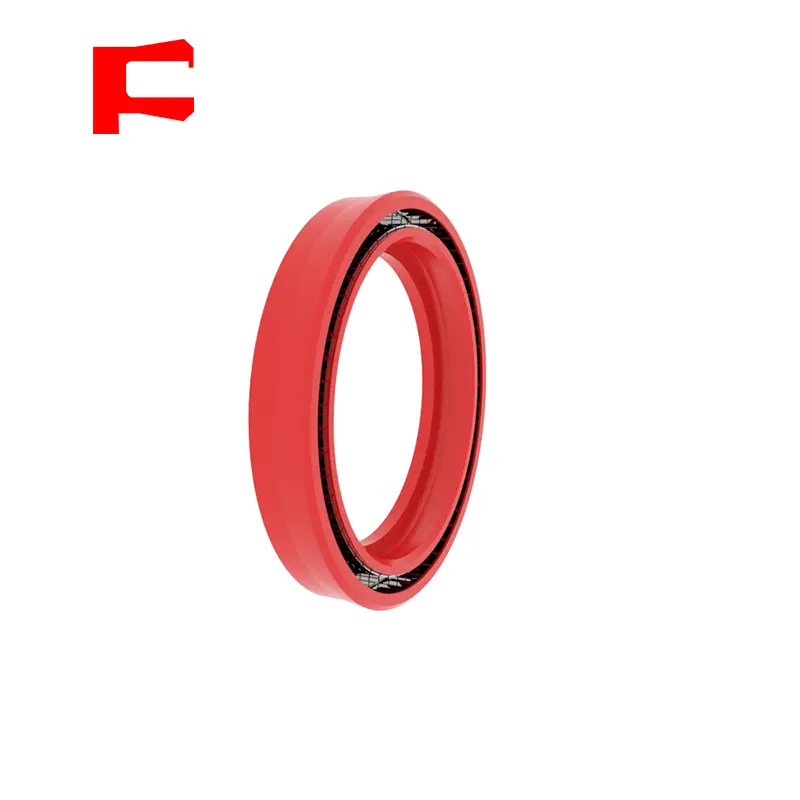

RCR118 PTFE END PTFE VEDADOR ROTAR, com mola de Mander, ação única, resistência à corrosão de alta temperatura, usada principalmente na indústria química.

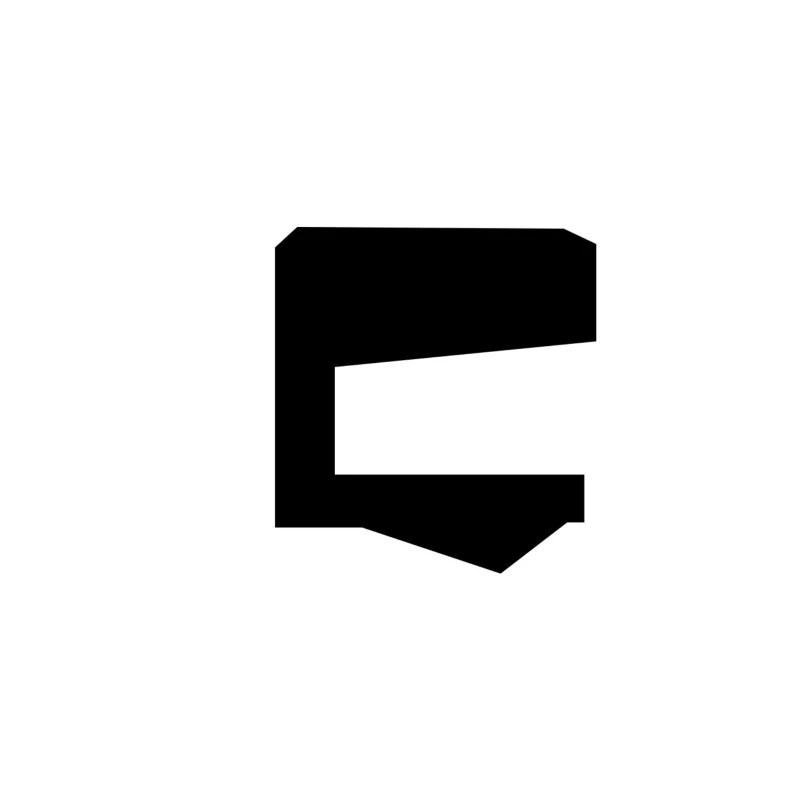

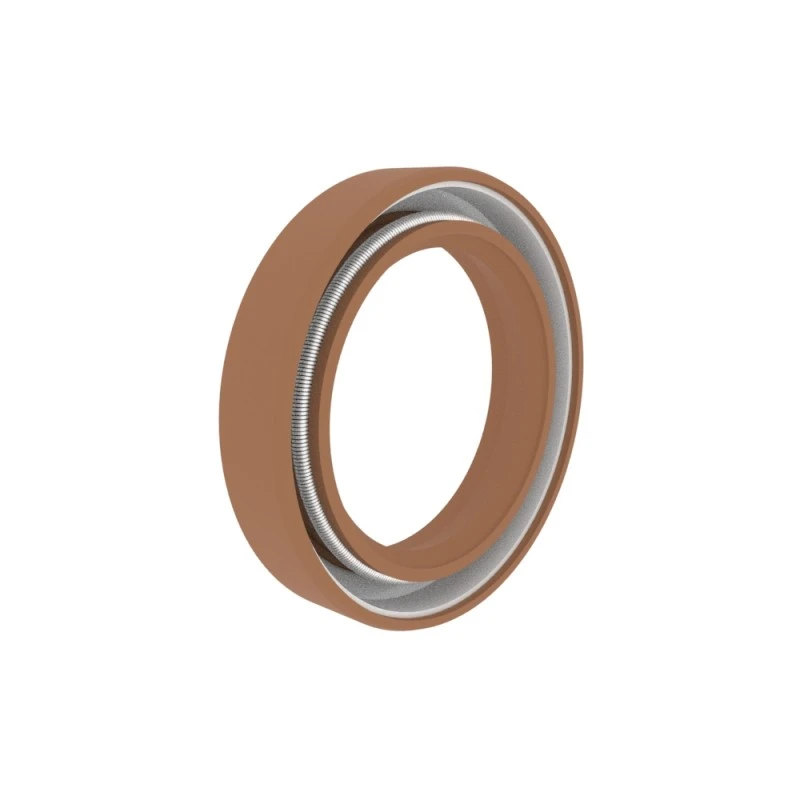

RCR119 Squeleto rotativo selo único, atuação única, instalação axial de ranhura aberta, amplamente utilizada, principalmente como um elemento de proteção para rolamentos.
RCR201, RCR202 Squeleto rotativo Veda do lábio duplo, atuação única, com lábio auxiliar à prova de poeira, instalação de ranhura aberta axial, amplamente utilizada, principalmente usada como um elemento protetor para rolamentos.
RCR203, RCR204 Vedação de lábios únicos sem esqueletos, atuação única, instalação fixa de fixação de ranhura aberta axial, usada principalmente em indústrias pesadas, como metalurgia e construção de navios.
RCR205 CUTO DE CUNDO ROTO SKELETOLE LIP LIP, ATIVO DO ATO, GREAVE AOVEL AXIMENTO A instalação fixa, usada principalmente em indústrias pesadas, como metalurgia e construção de navios.
RCR206, RCR207 CUTO DE VEDADA LIMENTO DE CONFORMA EMPLOTO ROTO, ATIVA DE ATRILAMENTO AXIÁRIO Axial A instalação fixa de fixação de ranhura aberta, usada principalmente em indústrias pesadas, como metalurgia e construção de navios. Adequado para vedação de baixa velocidade, o meio de vedação é a graxa à base de lítio.
Recursos e aplicações do produto:
PRINCIPAIS APLICAÇÕES

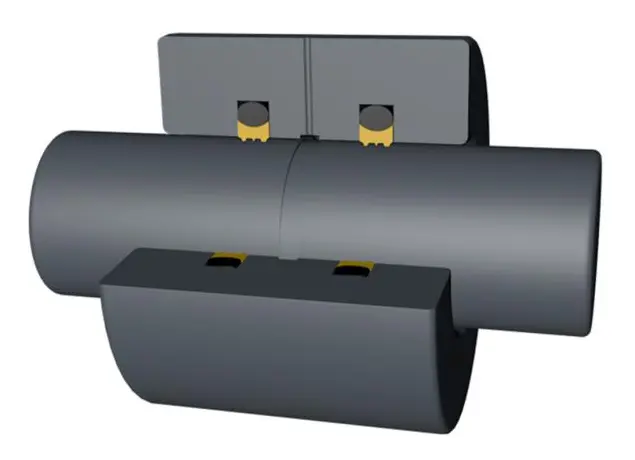

As vedações rotativas de giro são adequadas para a vedação da extremidade do eixo rotativa, a vedação rotativa do eixo, as escavadeiras, os grabadores, as juntas rotativas, os distribuidores rotativos, e esse tipo de vedação é frequentemente usado nas indústrias de petróleo e química
Vantagens
As vedações rotativas de torneamento têm uma ampla gama de mídias adaptáveis e faixas de temperatura, bom efeito de vedação, alta resistência à pressão, tamanho pequeno da seção transversal, resistência ao óleo hidráulico, baixo atrito e sem fenômeno de deslizamento.
RCR101
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
F8 |
|
Φd |
H8 |
Exemplo de pedido
Modelo: RCR101
Tamanho do sulco: 100x115x8
Material: NBR/POM

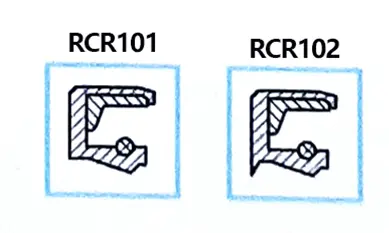

Tipo de vedação: RCR101, RCR102
Aplicação principal: Adequado para a vedação da extremidade do eixo rotativa
Vantagens: Adequado para uma ampla gama de mídia, uma ampla faixa de temperatura e um bom efeito de vedação
Material: poliuretano, borracha/polioximetileno
|

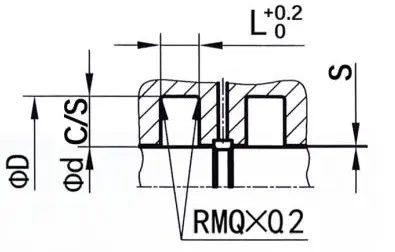

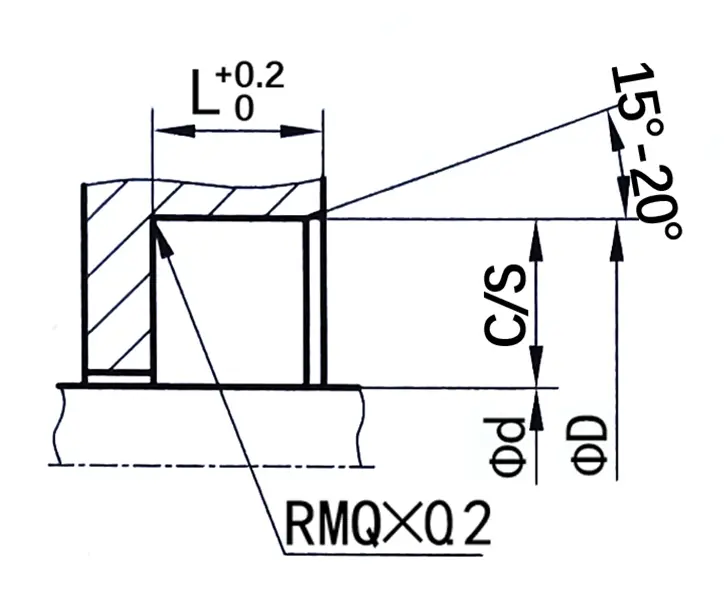

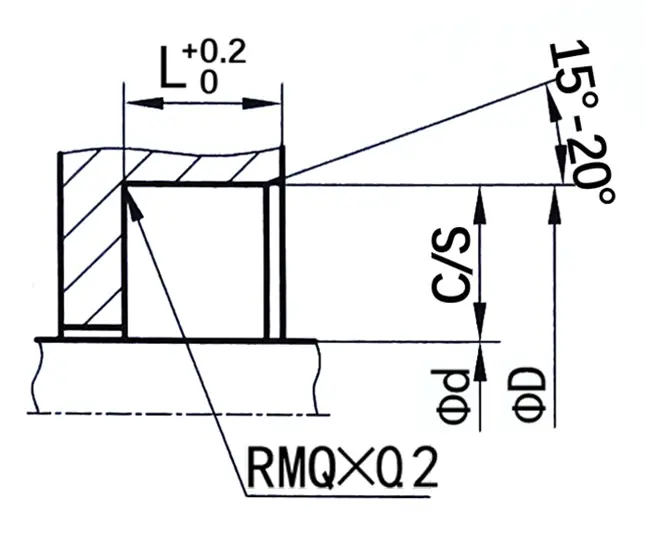

Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações rotativas de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
F8 |
|
Φd |
H8 |
Exemplo de pedido
Modelo: RCR115
Tamanho do sulco: 100x111x4.2
Material: PTFE4+NBR
Tipo de vedação: RCR115
Aplicação principal: Adequado para vedações do eixo rotativo, escavadeiras, grabadores, juntas giratórias.
Vantagens: ele pode resistir a alta pressão, possui pequeno tamanho transversal, é resistente ao óleo hidráulico, possui baixo atrito e sem fenômeno de deslizamento.
Material: tetrafluoroetileno + borracha de nitrila ou fluororgeber
|

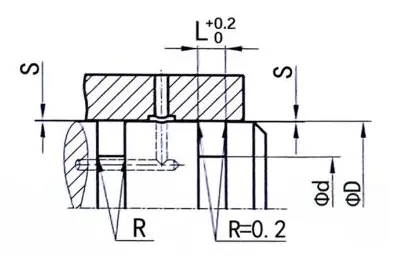

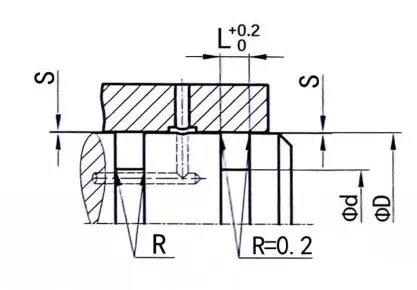

Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações rotativas de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Lacuna de extrusão máxima s |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
F8 |
|
Φd |
H8 |
Exemplo de pedido
Modelo: RCR116
Tamanho do sulco: 100x89x4.2
Material: PTFE4+NBR
Tipo de vedação: RCR116
Aplicação principal: Adequado para vedações de extremidade do eixo rotativo, escavadeiras, garras, juntas rotativas, distribuidores rotativos.
Vantagens: é adequado para uma ampla gama de mídia e temperatura, tem um bom efeito de vedação, pequeno tamanho transversal, forte resistência ao óleo hidráulico, baixo atrito e sem fenômeno de deslizamento.
Material: tetrafluoroetileno + borracha de nitrila ou fluororgeber
|
Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações rotativas de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-ring |
Lacuna de extrusão máxima s |
||
|
100bar |
200bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR117
Tamanho do pedido
Φd ...... diâmetro externo
Φd1 ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
L1 ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
F8 |
|
Φd |
H8 |
Exemplo de pedido
Modelo: RCR117
Tamanho da ranhura: 100x117.5x110.5x7.1x1.8
Material: Ptfe4+v
Tipo de vedação: RCR117
Aplicação principal: Adequado para a vedação da extremidade do eixo rotativa, esse tipo de vedação é frequentemente usado nas indústrias de petróleo e química
Vantagens: baixo atrito, resistência à corrosão, resistência à alta temperatura, adequada para alta velocidade
Material: PTFE, mola de aço inoxidável
|

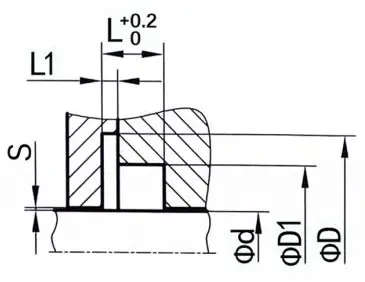

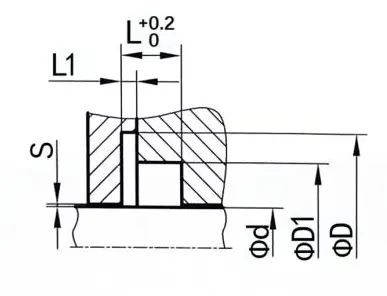

Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações rotativas de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Lacuna de extrusão máxima s |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12,5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
