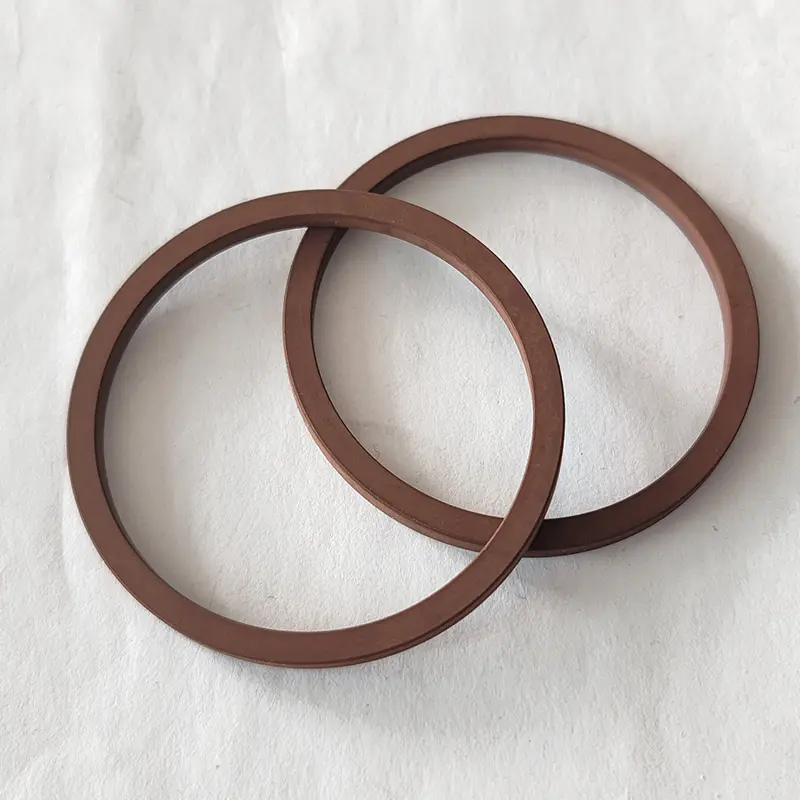

Girando vedações estáticas

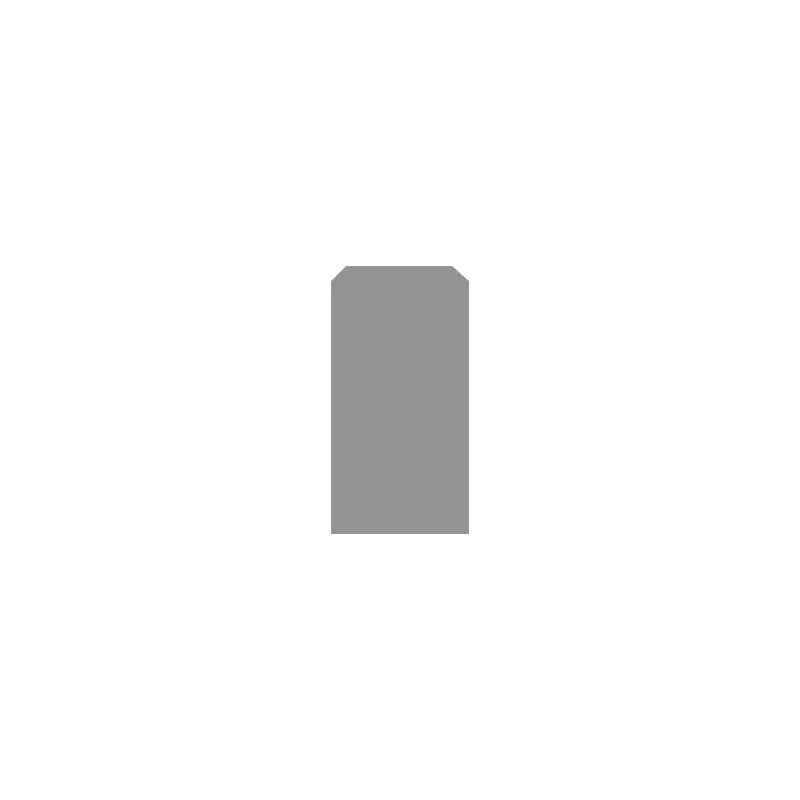

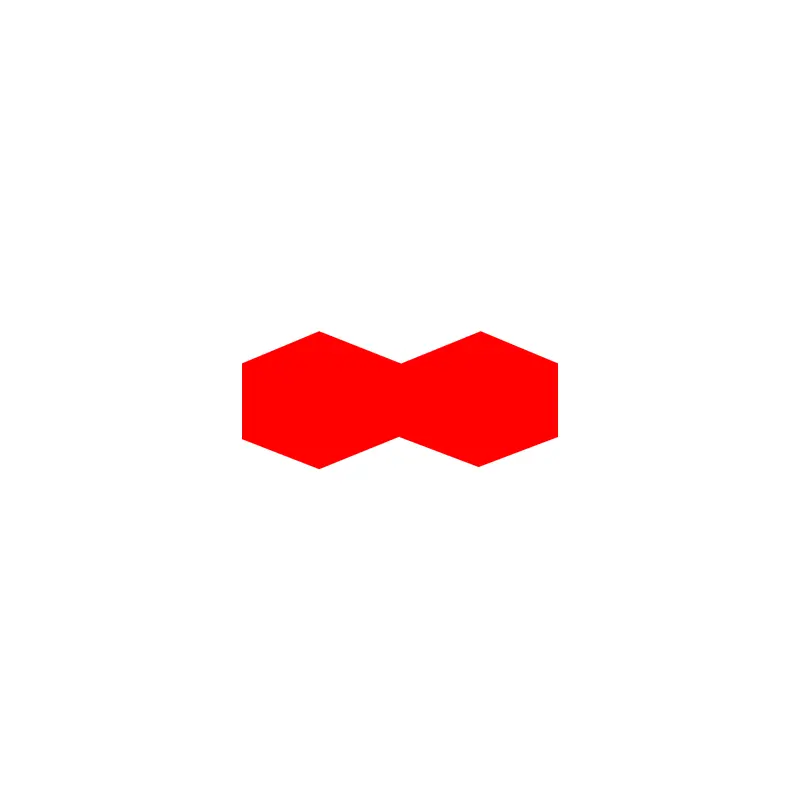

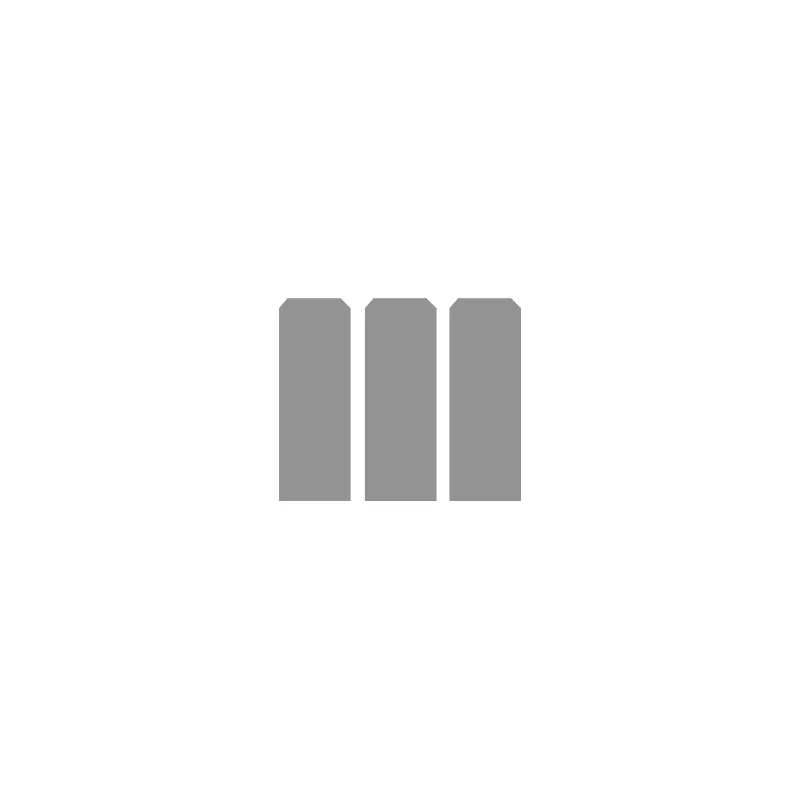

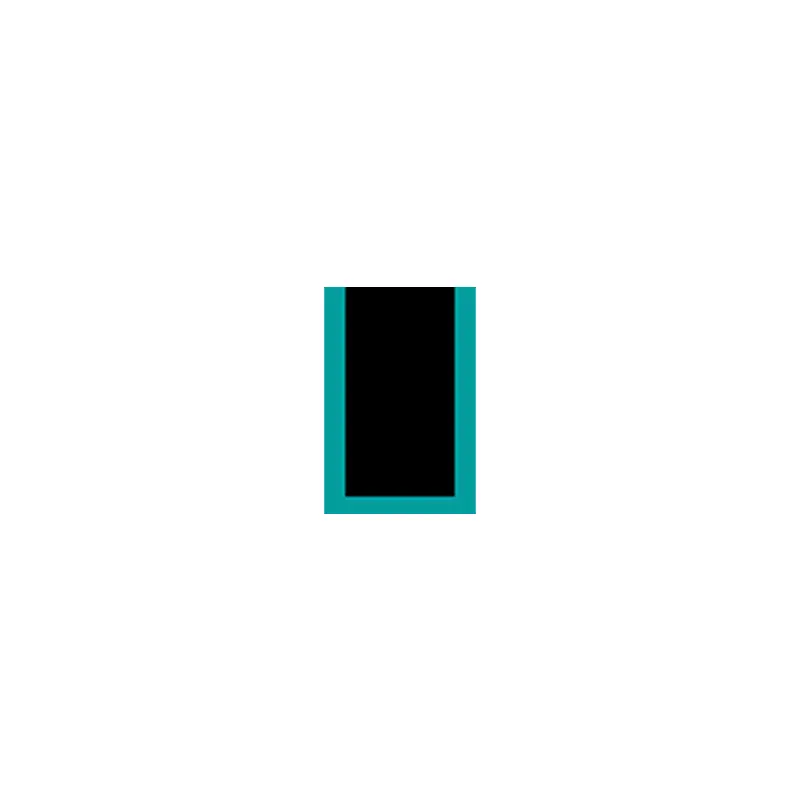

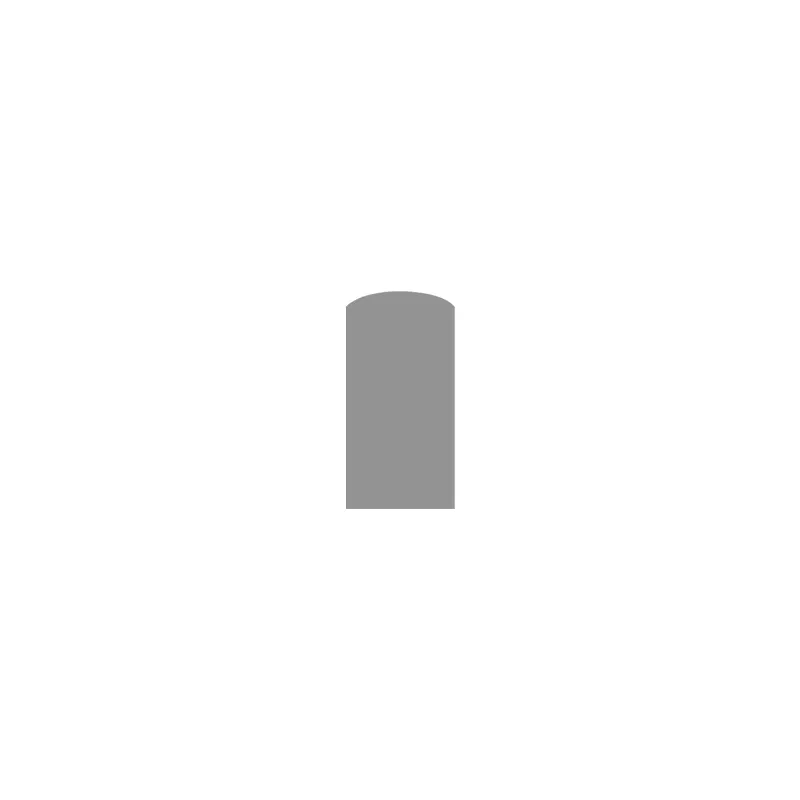

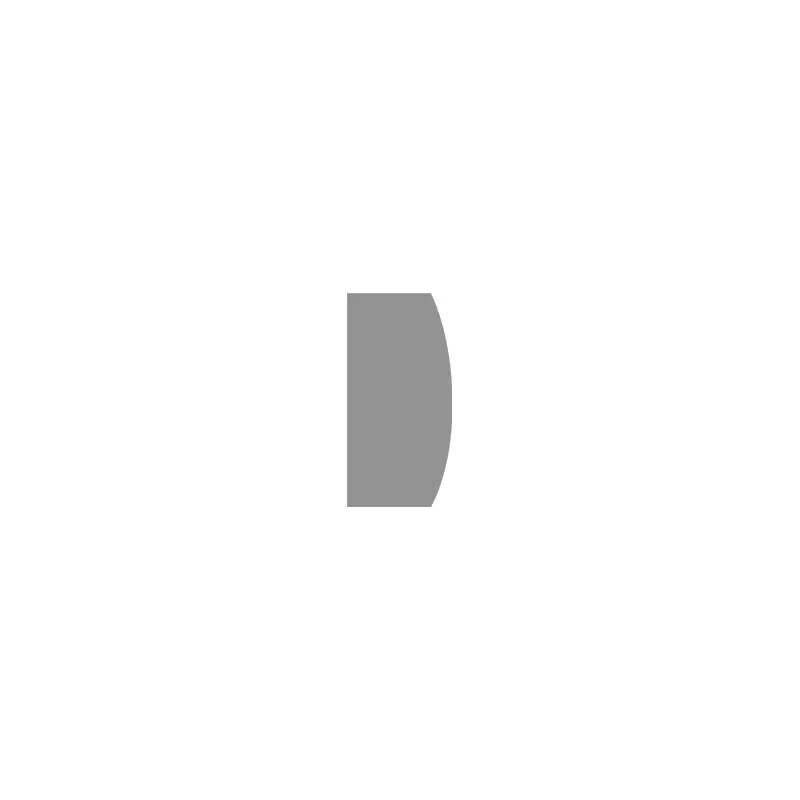

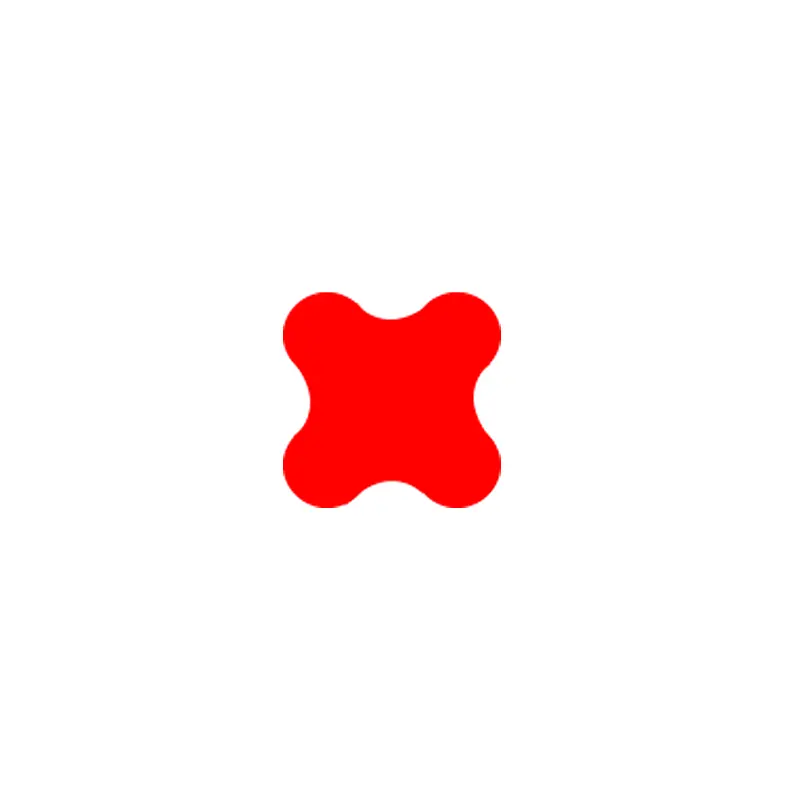

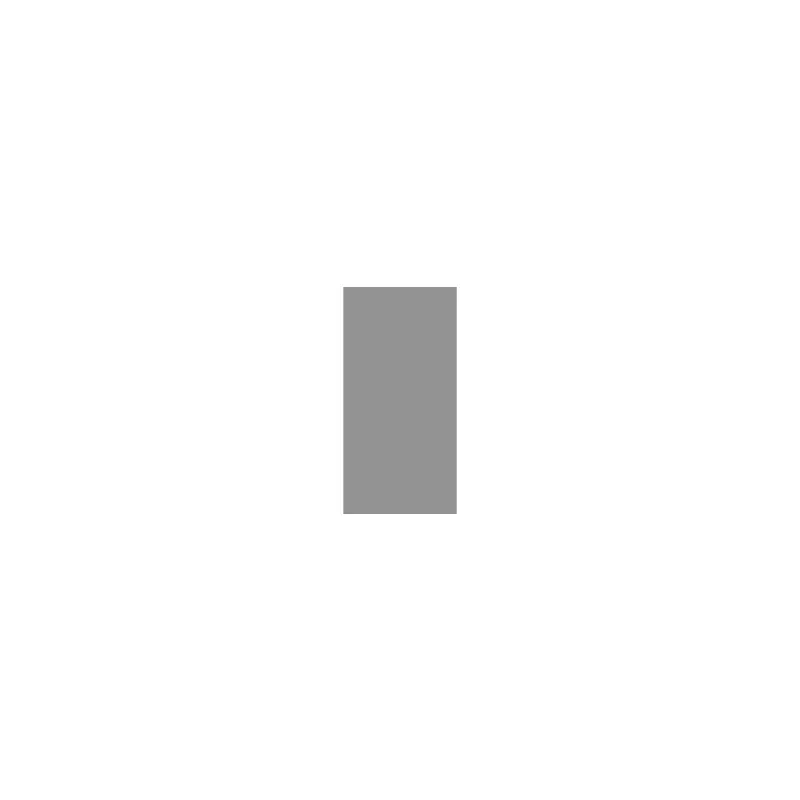

Fornecemos uma gama completa de soluções de focas estáticas em torno de produtos especiais padrão de uso geral e de alta pressão. RCFL106/102 e RCK126 são modelos básicos com estrutura simples e ampla aplicação; RCS130/131 e RCFL108 Adote o projeto de instalação do diâmetro externo da extrusão para garantir a estabilidade da incorporação da ranhura; RCK120/127 e outros produtos de série similares alcançam a mesma confiabilidade através da instalação de diâmetro interno de extrusão.

Em resposta às necessidades de vedação do flange, RCF110 e RCR118 podem suportar pressão nas duas direções, e a direção da pressão deve ser indicada ao fazer o pedido. A linha de produtos cobre totalmente as condições de trabalho de baixa pressão a alta pressão, e o material é resistente ao desgaste e resistente à corrosão, e é amplamente utilizado em sistemas hidráulicos, conexões de pipeline e vedação de equipamentos industriais.

Recursos e aplicações do produto:

Aplicação: Objetivo Geral, Selo de Id, Velo AD, Velo Axial

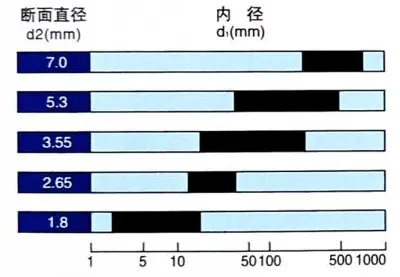

Especificações de O-ring e sulcos

Tamanho do pedido

Φd1 ...... diâmetro interno

Φd2 ...... diâmetro da seção

Exemplo de pedido

Modelo: RCFL106

Seção de diâmetro interno Diâmetro: 14x1.8

Material: NBR

Aplicativo

Pressão por dentro: O-ring é comprimido de diâmetro externo

Pressão de fora: O-ring é compactado de diâmetro interno

O-rings têm tolerâncias precisas de fabricação. As tolerâncias permitidas foram padronizadas de acordo com DIN3771 e ISO3601/1 (diâmetro da seção transversal de até 7 mm, diâmetro interno de até 670 mm). As tolerâncias correspondentes são mostradas na tabela a seguir.

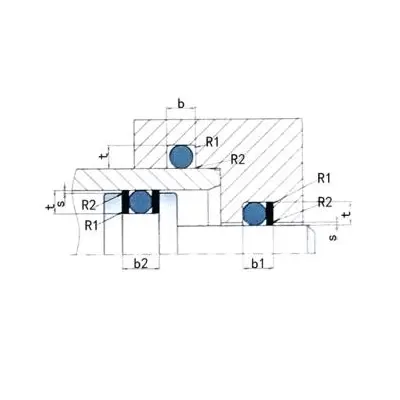

Tamanho do sulco

Seção D2	Profundidade do sulco t						Unidade de largura de ranhura: mm (+0,20)			Raio R1 mm
mm	Estático		Dinâmico (hidráulico)		Dinâmico (pneumático)		b Sem anel de retenção	B1 1 anel de retenção	B2 2 anéis de retenção
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0,2-0.4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0,2-0.4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0,2-0.4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0,2-0.4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0,2-0.4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0,2-0.4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0,2-0.4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0,3-0.6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0,3-0.6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0,3-0.6
5.00	4.15	± 0,10	4.45		4.65		6.8	8.8	10.8	0,3-0.6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0,6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0,6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0,6-1.0
