Nós nos concentramos nas necessidades diversificadas no campo das focas do pistão e fornecemos soluções de alto desempenho, cobrindo todos os cenários de hidráulica e pneumática. Nossa linha de produtos é dividida em ação única e de ação dupla como núcleo, combinando inovação material e otimização estrutural para enfrentar os desafios de vedação da indústria convencional a condições de trabalho extremas:
1. Destaques da série de focas de giro de vedação do pistão:
Alta pressão e anti-extrusão: as séries RCK102/102R/104 são projetadas para alta pressão, e a estrutura de suporte é fortalecida para se adaptar a grandes lacunas e ranhuras estreitas. RCK109H/120/122 E outras vedações combinadas integram anéis de guia e elastômeros para romper o limite de alta pressão de 35MPa+, especialmente adequado para mineração e máquinas pesadas.
Adaptabilidade dinâmica: RCK108/125/138 usa material de tetrafluoroetileno para obter vedação estável de velocidade extremamente baixa para alta velocidade (0,01 ~ 5m/s) e as características de baixo atrito são adequadas para a caminhada hidráulica e equipamento de moldagem por injeção de precisão.
Tolerância ao ambiente extremo: RCK119/139 está equipado com material de mola e PTFE, que é resistente à corrosão e resistente a desgaste a seco. A ampla faixa de temperatura de -40 ℃ ~ 200 ℃ abrange reatores químicos, farmacêuticos de alta temperatura e linhas de produção assépticas alimentares.
2. Design personalizado da indústria:
Manutenção e modificação: RCK116/216 Simplifica o processo de instalação e se adapta às necessidades do reparo antigo do cilindro e a substituição rápida de equipamentos de enchimento de alimentos.
Isolamento médio duplo: o RCK144/145 possui uma estrutura de lábio duplo original, que pode selar o óleo/água ou meios mistos a gás/líquido ao mesmo tempo, adequado para condições de trabalho complexas.
Otimização de AVC curto: RCK103/143 aumenta a estabilidade de incorporação através da pré-carga do anel de O para evitar o risco de vazamento em cilindros hidráulicos de tempos curtos.
3. Vantagens da tecnologia central:
Ciência do Material: O projeto de armazenamento de óleo de lábio de poliuretano (RCK205) prolonga a vida útil da pneumática livre de lubrificação, e o tetrafluoroetileno (RCK108) leva em consideração a resistência ao desgaste e a resistência a produtos químicos.
Inovação estrutural: anéis de guia consecutivos (RCK101), suporte a anel anti-torneio (RCK120) e outros projetos garantem a durabilidade dos selos sob vibração e cargas excêntricas.
Estamos comprometidos em fornecer soluções integradas "resistentes a vedações de vedação" para mais de 20 indústrias, como máquinas de mineração, equipamentos de moldagem por injeção e dispositivos médicos, equilibrando o custo e o desempenho com módulos padronizados e serviços personalizados, ajudando os clientes a reduzir custos de manutenção e melhorar a confiabilidade dos equipamentos.
Recursos e aplicações do produto:

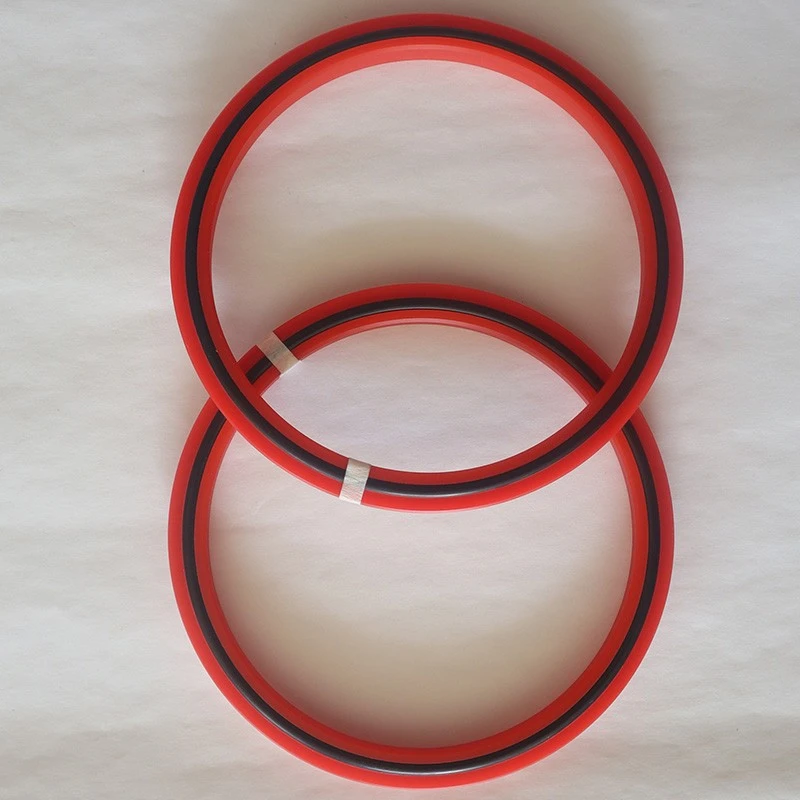

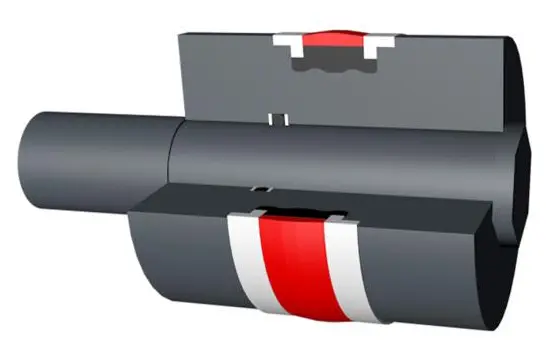

As vedações de giro de vedação do pistão são adequadas para cilindros e cilindros hidráulicos, cilindros hidráulicos padrão e máquinas hidráulicas de caminhada. As principais aplicações incluem máquinas de construção, máquinas agrícolas, guindastes e cilindros padrão.
Quando usado na indústria química, geralmente é usada para cilindros rápidos e máquinas de posicionamento. Também pode ser usado na indústria de alimentos, na indústria farmacêutica e nos acumuladores.
Vantagens

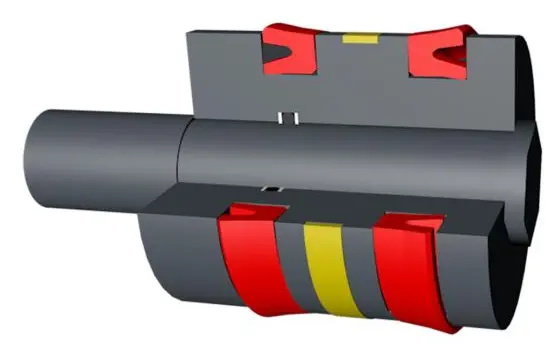

As vedações de giro de vedação do pistão estão incorporadas na ranhura de forma estável, com bom desempenho de vedação dinâmica e estática, sem necessidade de anéis de guia adicionais, baixo atrito, sem fenômeno de fluência hidráulica, alta resistência ao desgaste, bom desempenho anti-extrusão, boa condutividade térmica, ampla faixa de temperatura aplicável e forte capacidade de retorno residual em condições dinâmicas.

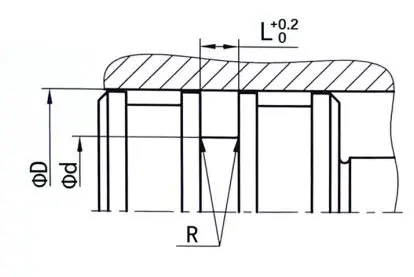

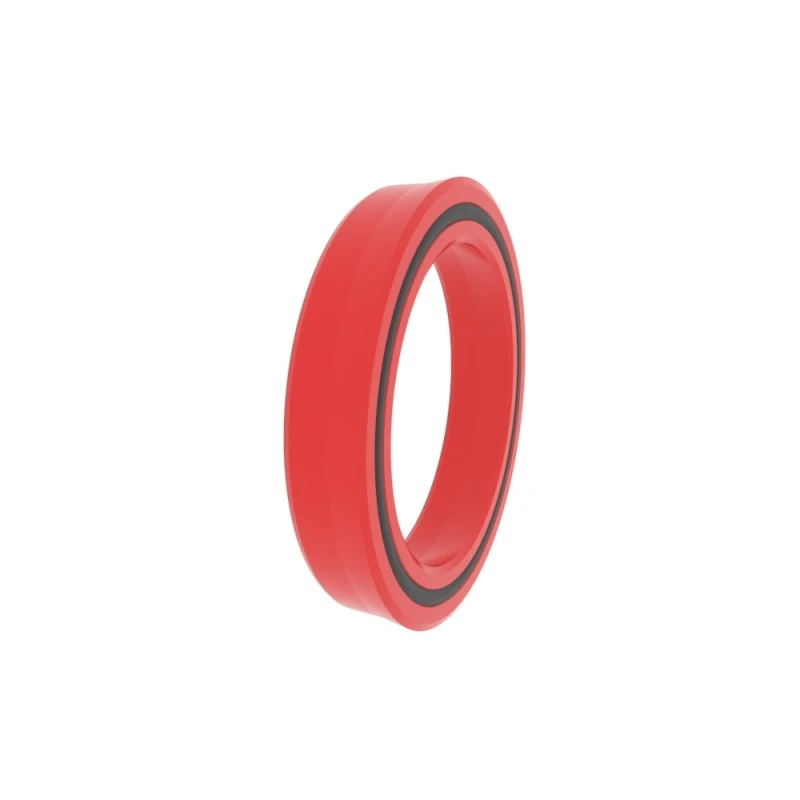

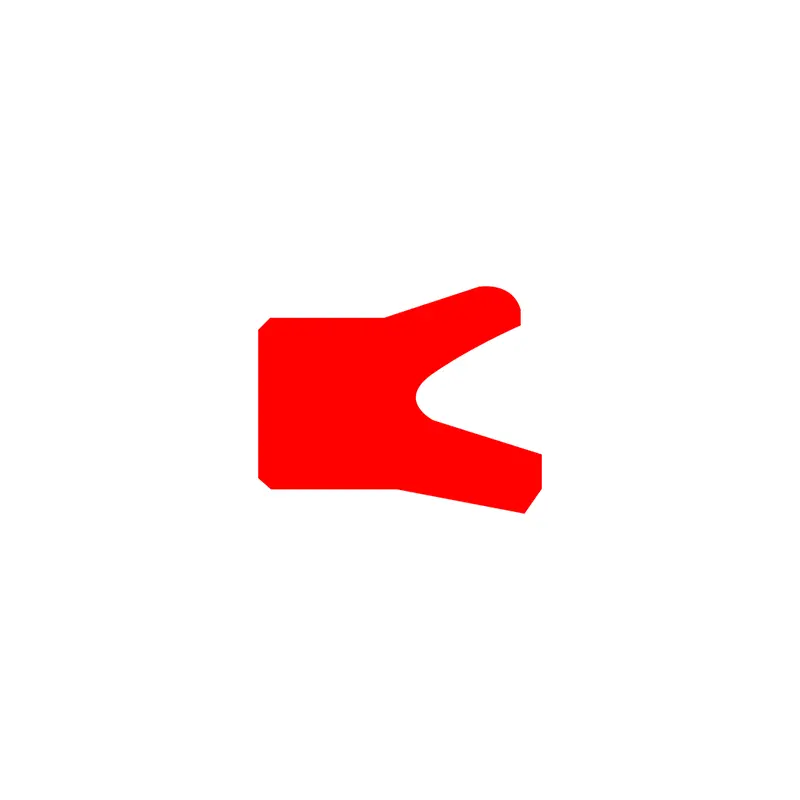

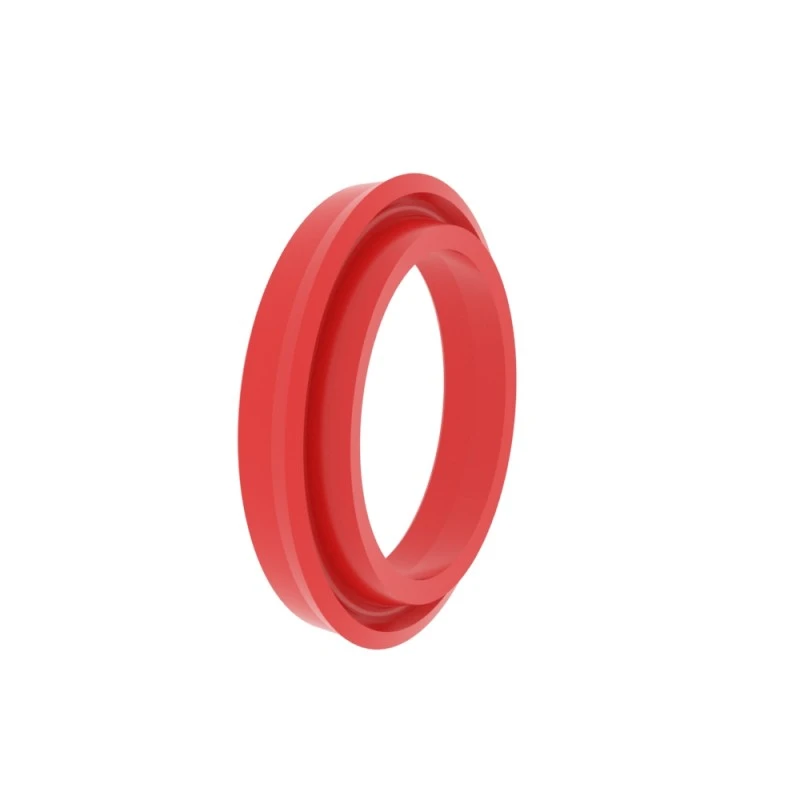

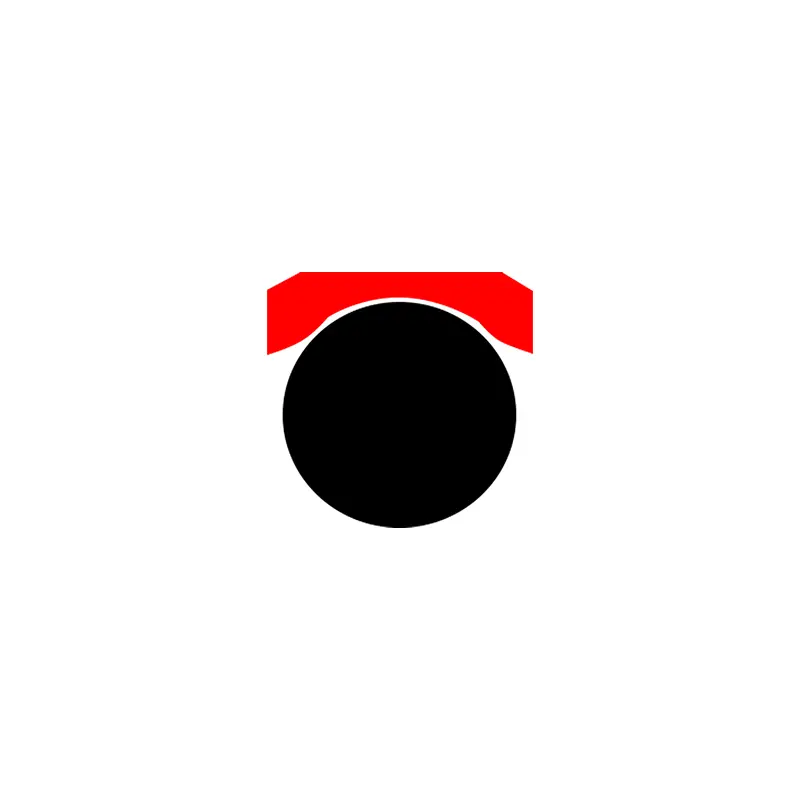

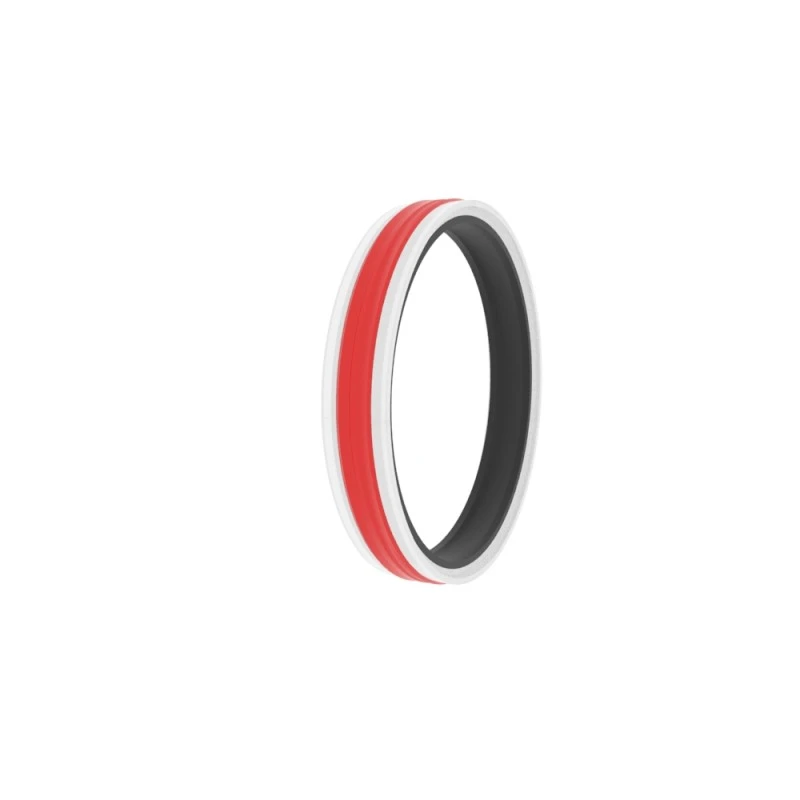

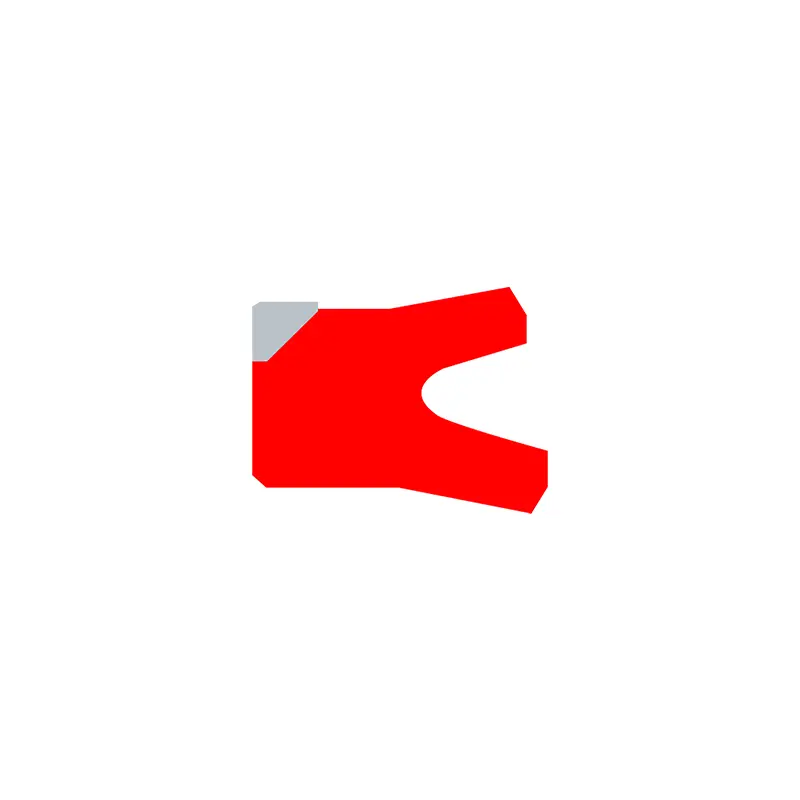

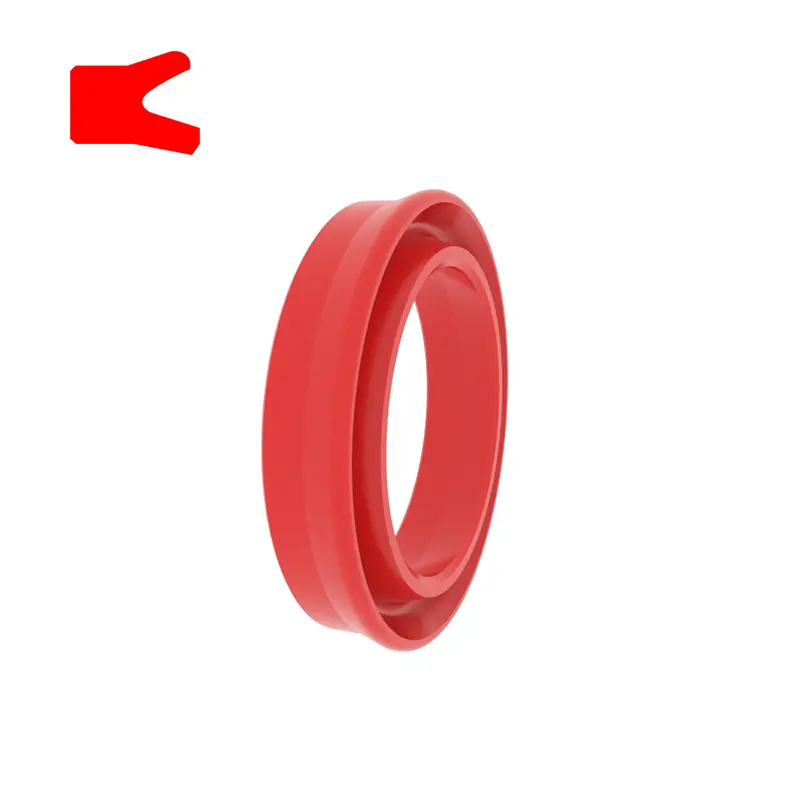

RCK101
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplo de pedido
Modelo: RCK101
Tamanho do sulco: 100x84x10
Material: RC-PU-H

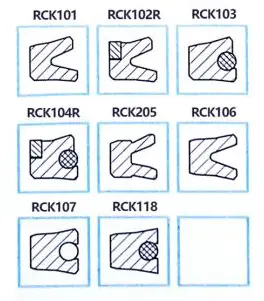

Tipo de vedação: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Aplicação principal: Adequado para cilindros hidráulicos e pneumáticos
Vantagens: é estável quando incorporado na ranhura, possui excelente desempenho de vedação dinâmica e estática, é aplicável a uma ampla faixa de temperatura e possui forte capacidade de retorno residual de óleo em condições dinâmicas.
Material: poliuretano, borracha
|

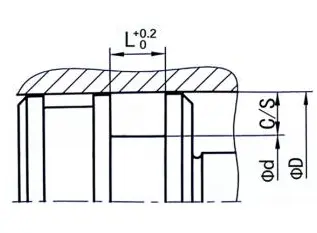

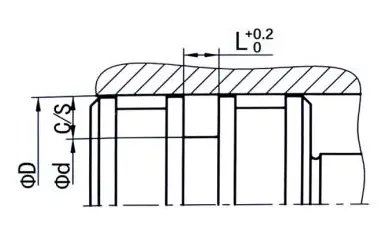

Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Lacuna de extrusão máxima |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

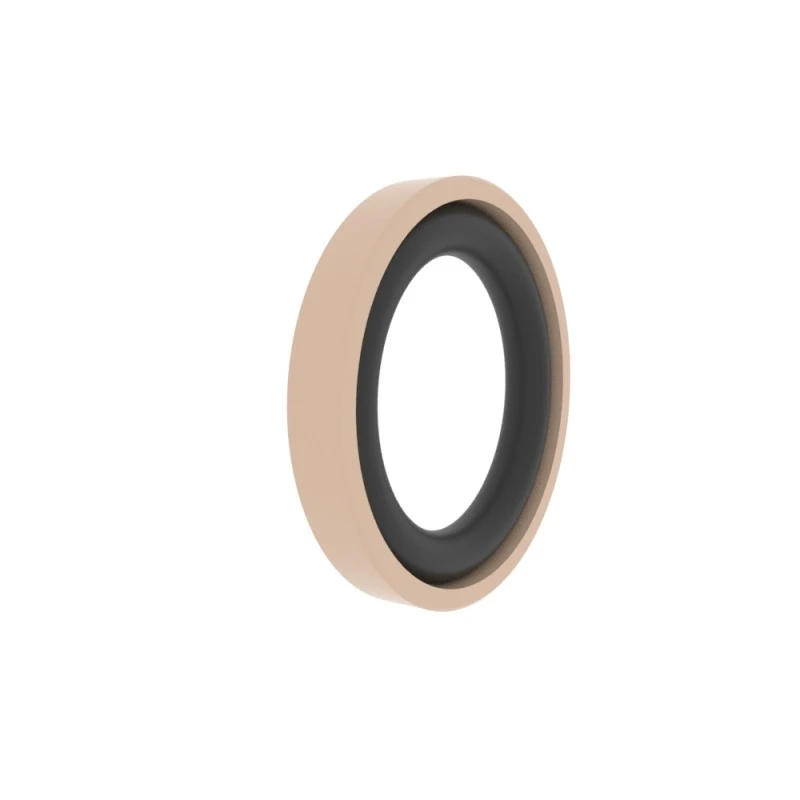

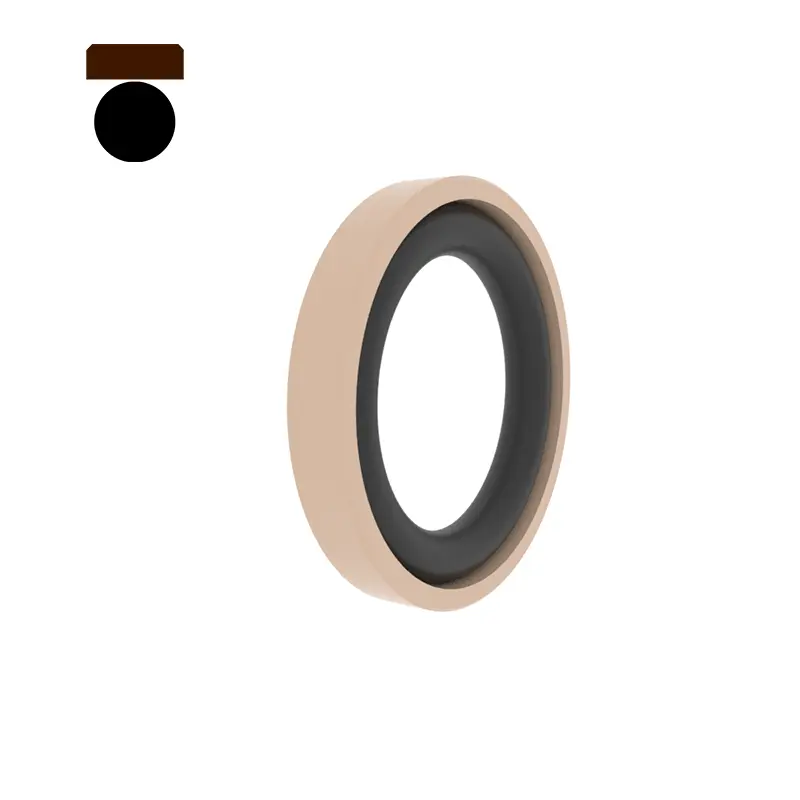

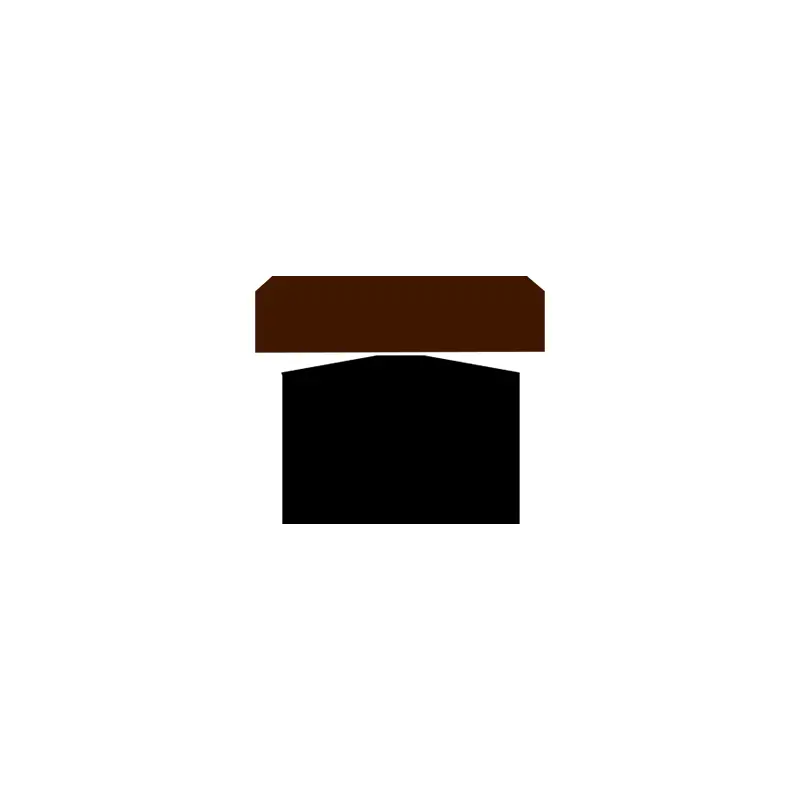

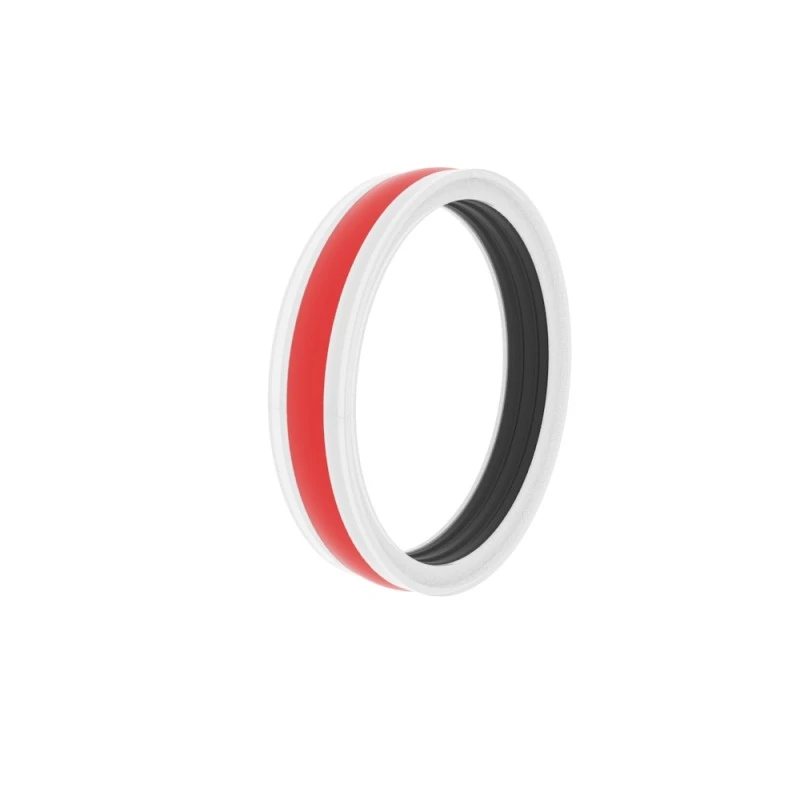

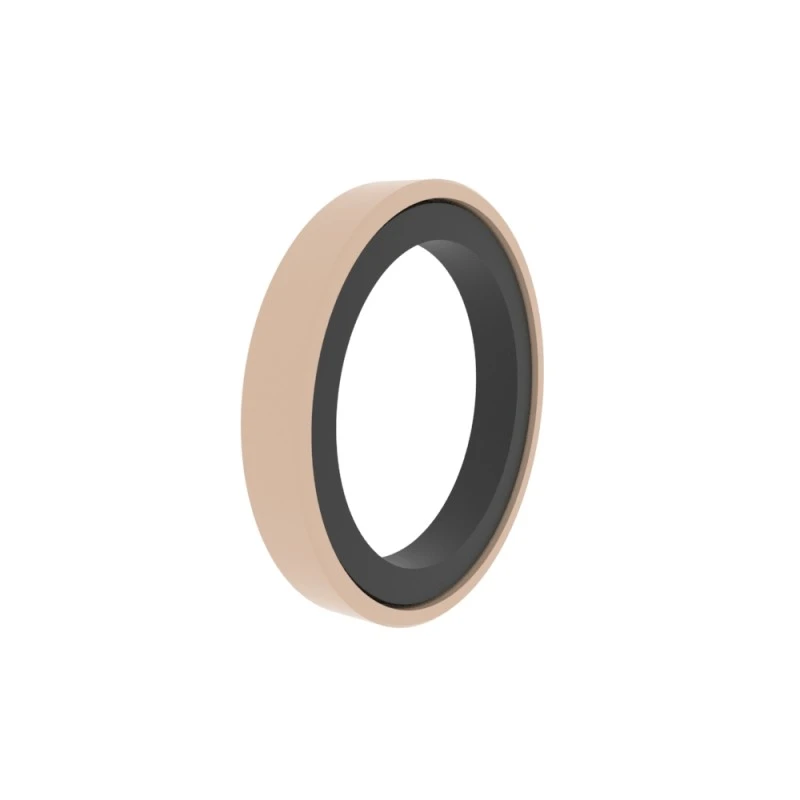

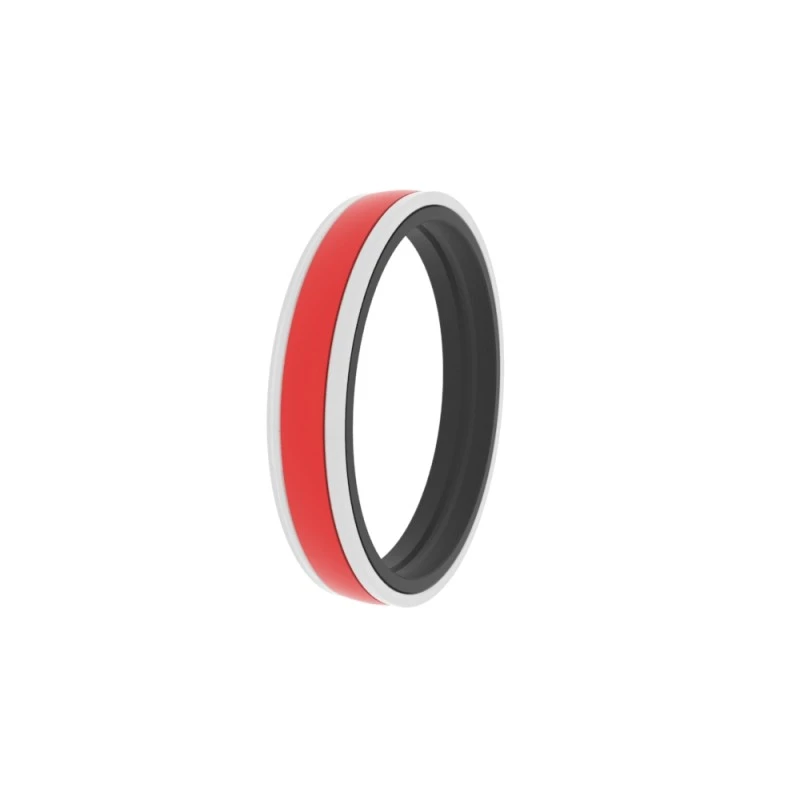

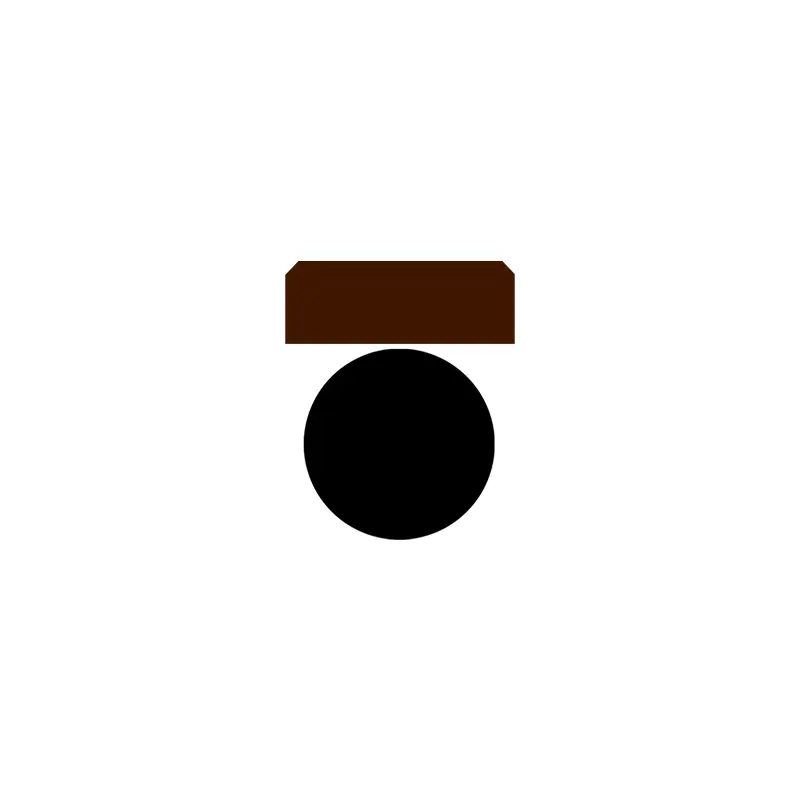

RCK108
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplo de pedido
Modelo: RCK108
Tamanho da ranhura: 100x84.5x6.3
Material: PTFE3+NBR
Tipo de vedação: RCK108, RCK125, RCK140, RCK238, RCK138
Aplicação principal: cilindros hidráulicos padrão e máquinas hidráulicas móveis
Vantagens: baixo atrito, sem fluência hidráulica, alta resistência ao desgaste, bom desempenho anti-extrusão, boa condutividade térmica, ranhura de incorporação estável, ampla faixa de temperatura.
Material: tetrafluoroetileno + borracha de nitrila ou borracha fluorina, poliuretano de dureza ultra-alta + borracha de nitrila
|
Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Lacuna de extrusão máxima |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

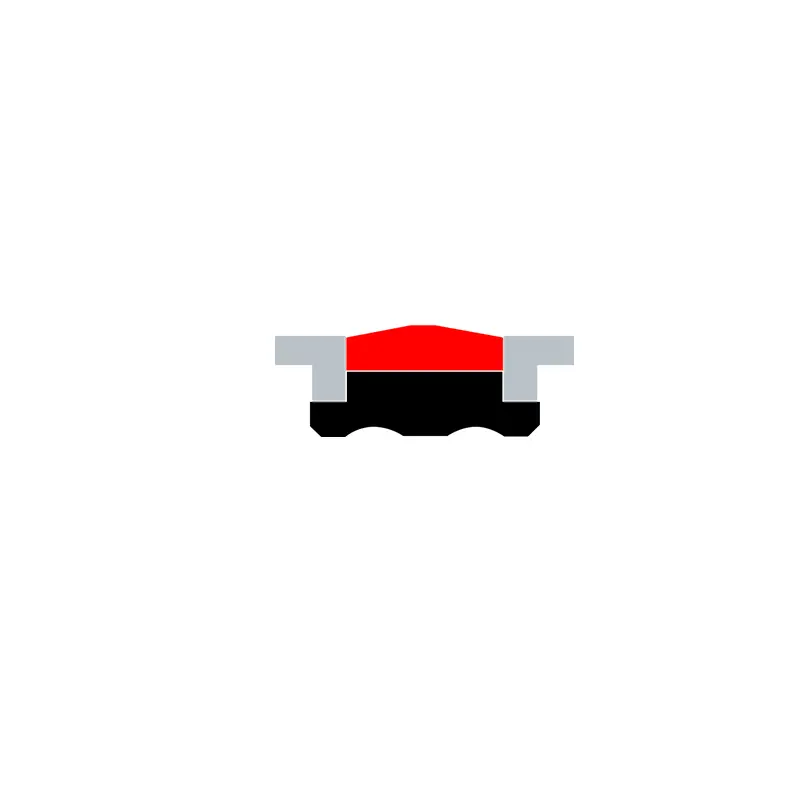

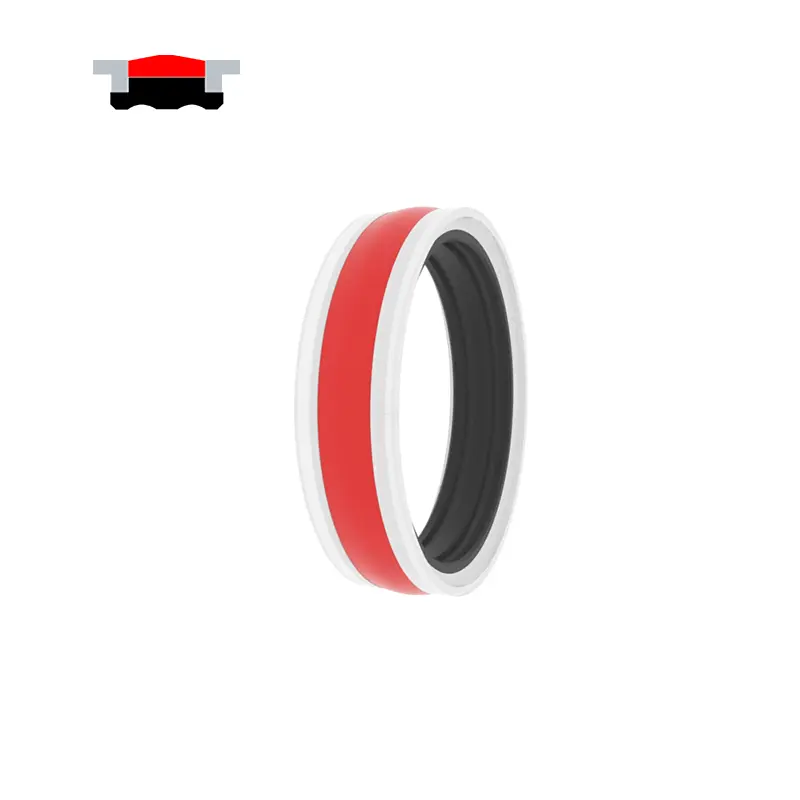

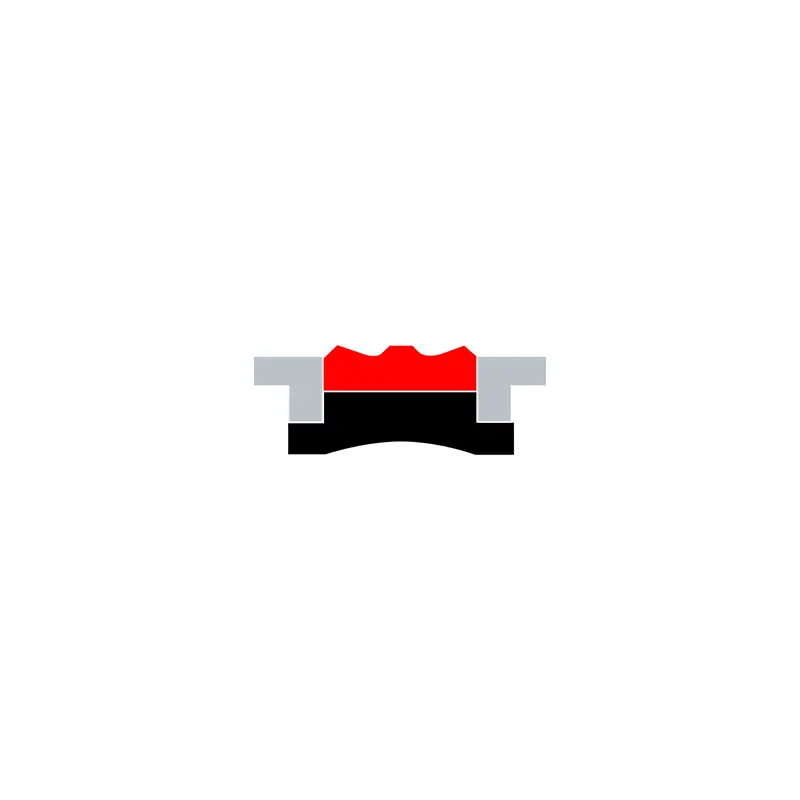

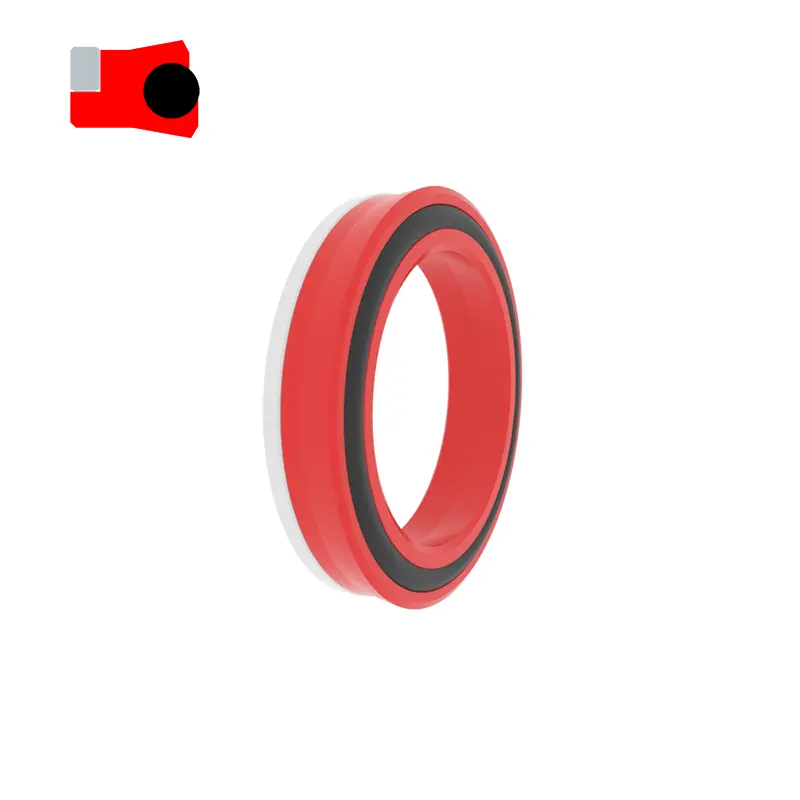

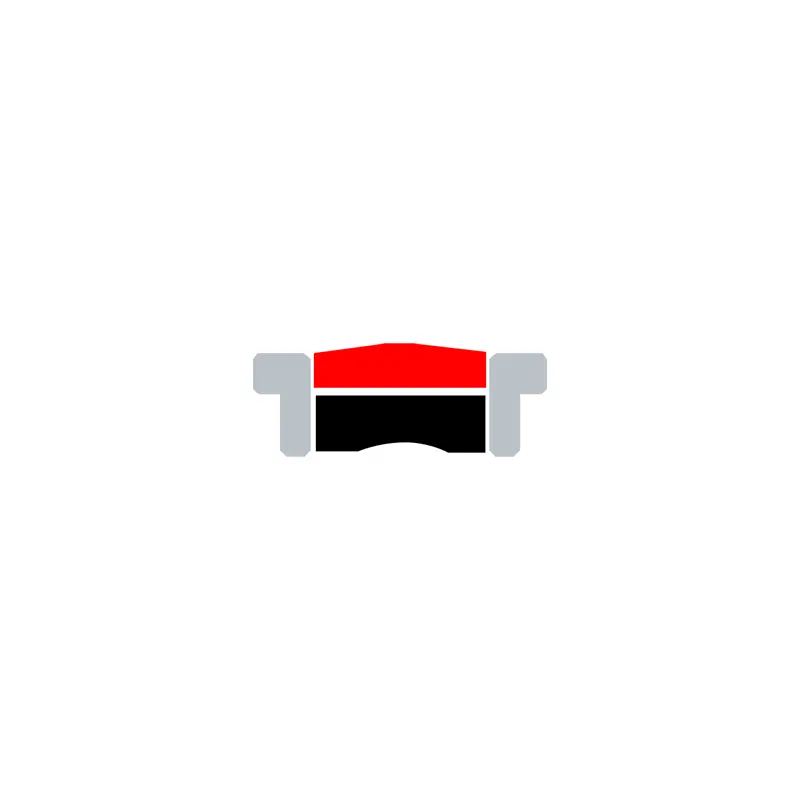

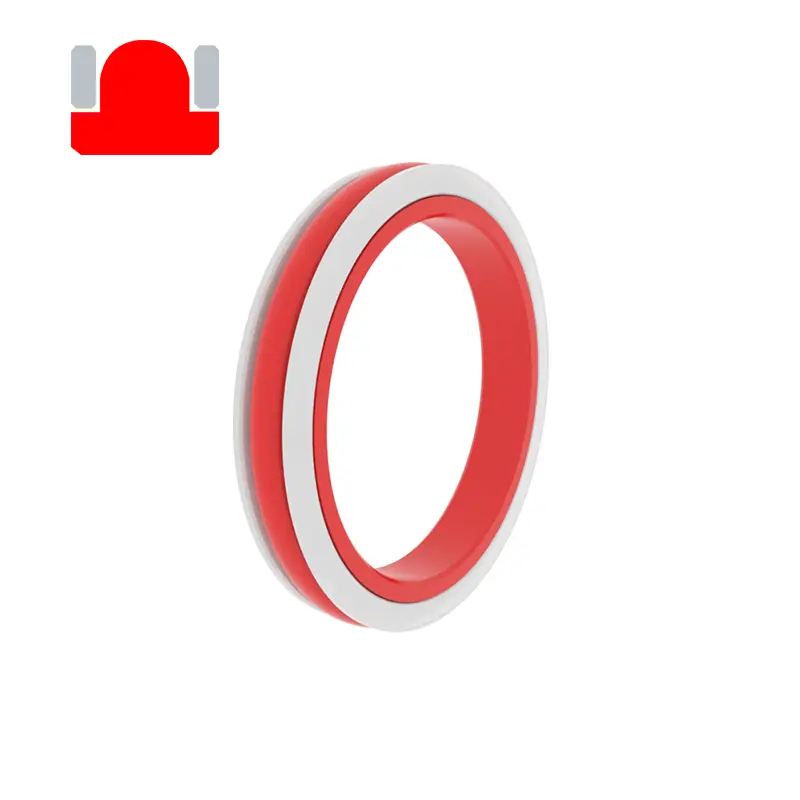

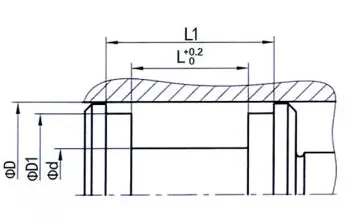

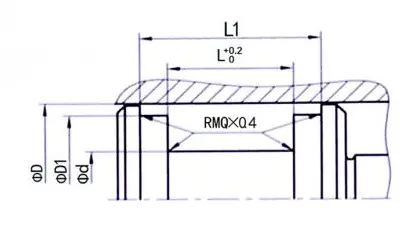

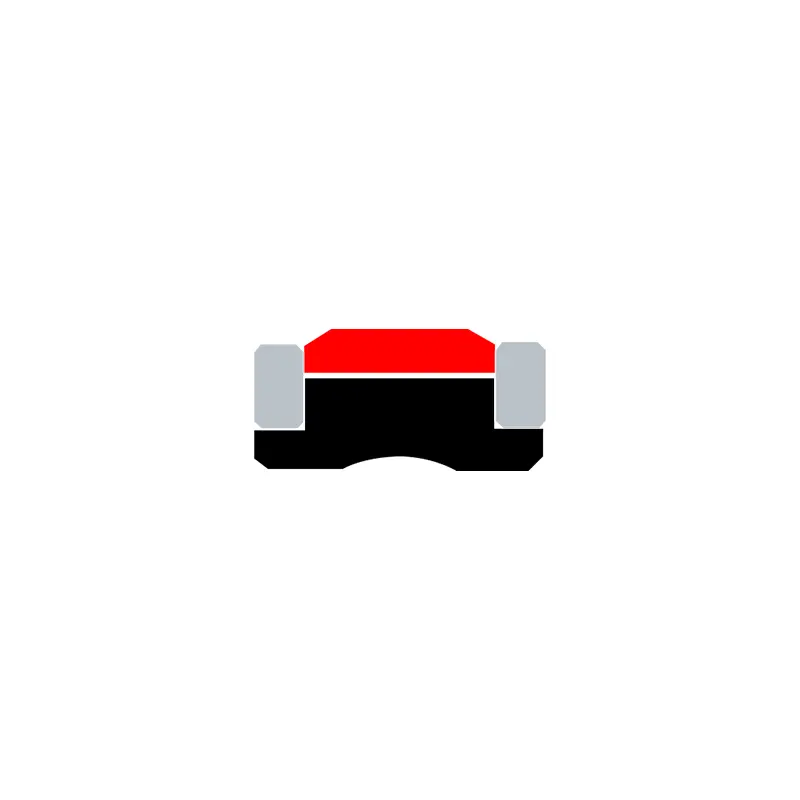

RCK109N
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
Φd1 ...... diâmetro interno
L ...... largura do sulco
L1 ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplo de pedido
Modelo: RCK109N
Tamanho da ranhura: 100x80x95x25/36
Material: RC-PU-H+NBR+POM
Tipo de vedação: RCK109, RCK117
Aplicação principal: máquinas de construção, máquinas agrícolas, guindastes, cilindros padrão
Vantagens: excelente vedação estática e dinâmica, sem necessidade de anéis de guia adicionais, anti-extrusão, estrutura anti-distorção, adequados para condições de trabalho com rápidas mudanças de pressão.
Material: poliuretano, borracha, poliuretano, tetrafluoroetileno
|
Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

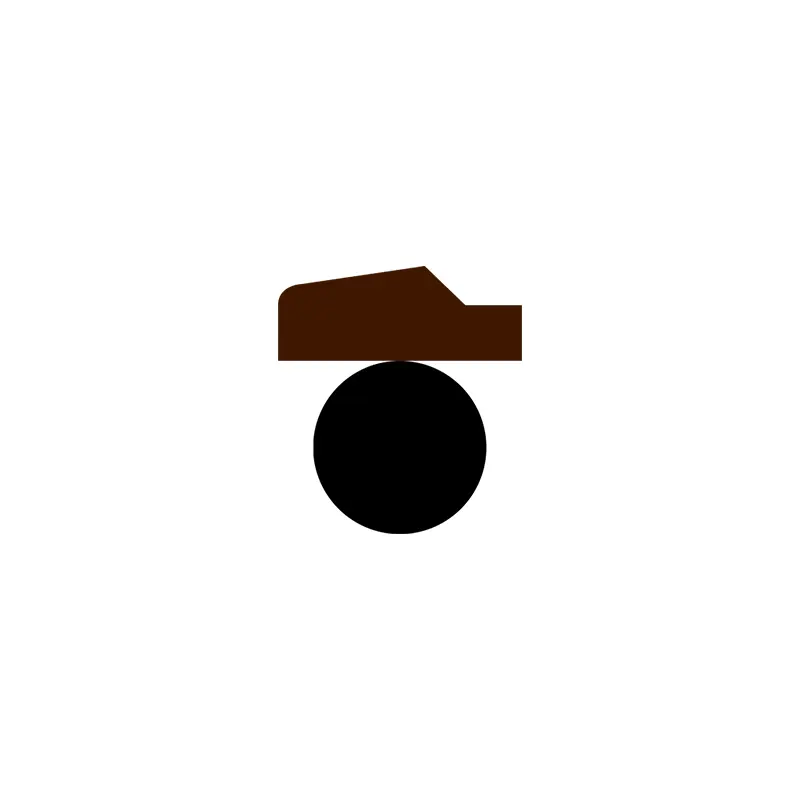

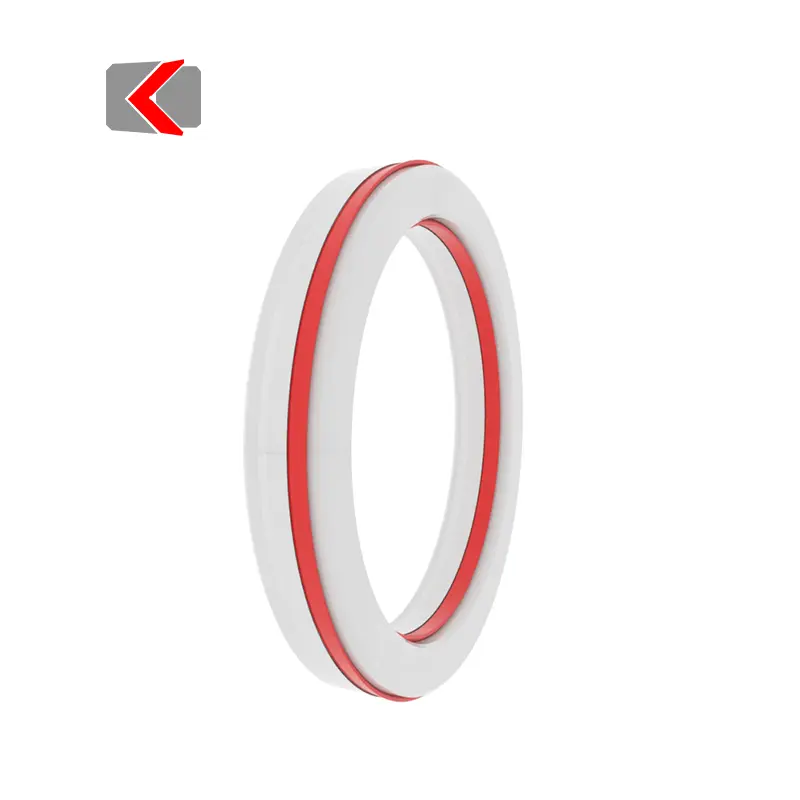

RCK119
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
|
Acabamento superficial |
R tmax (μm) |
RA (μM) |
|
Vedações de borracha/poliuretano com superfície deslizante Salas de PTFE de correspondência de superfície deslizante |
≤2.5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Bottom Bottom Lado do sulco |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP Profile Suporte Comprimento de Comprimento |
50%-95% |
|
|
Tolerância |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplo de pedido
Modelo: RCK119
Tamanho da ranhura: 100x90.6x7.1
Material: PTFE4 + V
Tipo de vedação: RCK119
Aplicação principal: indústria química, cilindros rápidos e máquinas de posicionamento, indústria de alimentos, indústria farmacêutica, acumuladores.
Vantagens: resistente a altas temperaturas e vários meios químicos, baixo coeficiente de atrito, sem fluência, boas características de atrito seco, baixos valores de atrito estático e dinâmico.
Material: PTFE+mola de folha
|

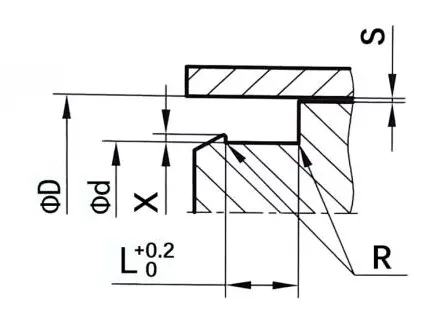

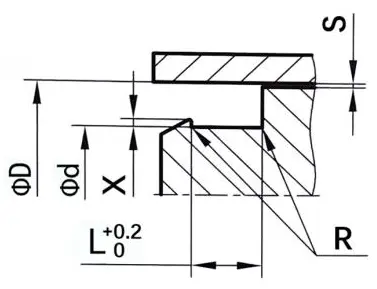

Exemplos de groove de vedação |
A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Lacuna de extrusão máxima s |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-9.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
