Vedação de vedação de poeira vedações

Como fornecedor de soluções profissionais de vedação, a série RCA de vedação de vedação de poeira, lançada pela Ruichen Seals, tem projetos diversificados e funções direcionadas, cobrindo totalmente as necessidades centrais do campo industrial para prevenção de poeira, resistência à pressão e adaptabilidade ambiental.

Em termos de design técnico, os produtos da série de vedação de vedação de poeira estão centrados na flexibilidade. Existem vedações gerais (como RCA101/104/105) que são instaladas com diâmetros externos extrudados, que são compatíveis com ranhuras padrão ISO 6195-A e adequadas para cenários espaciais compactos; Existem também modelos com esqueletos anti-extrusão integrados (como RCA103/106), que aumentam a estabilidade estrutural em cargas dinâmicas através do projeto axial de ranhura aberta (ISO 6195-B). Para condições especiais de trabalho, o RCA107 suporta instalação de ranhura inclinada com 30 ° e é compatível com equipamentos imperiais e métricos, enquanto o RCA108 simplifica o processo de manutenção dos cilindros antigos através do projeto de fixação do flange, reduzindo significativamente o custo da transformação.

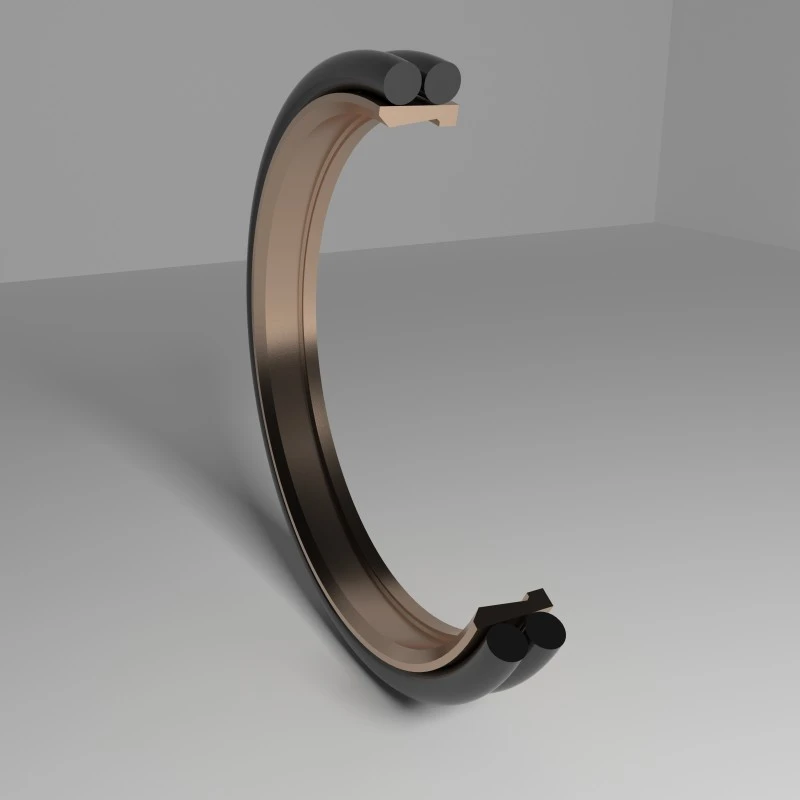

Em termos de otimização de desempenho de vedação, melhoramos a confiabilidade por meio de estruturas inovadoras: o design da ranhura de retorno do óleo do RCA101 promove o refluxo de petróleo e reduz o acúmulo de poluentes; A estrutura labial dupla ou auxiliar (RCA109/111/112, etc.) é combinada com uma vedação combinada de tetrafluoroetileno para obter pó de ação dupla e barreira de petróleo; e o projeto composto do material PTFE (politetrafluoroetileno) e O-ring (RCA115 ~ 119) equilibra ainda a distribuição de pressão, é resistente a altas temperaturas de 250 ° C e é resistente à corrosão química, adequada para ambientes limpos, como semicondutores, alimentos e medicamentos. Para condições de trabalho extremas, o RCA213 é usado em combinação com a série DA, usando materiais de alta resistência para resistir a poluentes pegajosos, como lama e alcatrão, e proteger o selo interno da erosão.

Em termos de aplicação, a série RCA é amplamente adaptada às máquinas de engenharia, equipamentos de mineração, sistemas hidráulicos e pneumáticos e campos industriais de precisão. Por exemplo, o RCA111/211 pode suportar 1.6MPa alta pressão, fornecendo proteção dupla para cilindros hidráulicos; O RCA115 ~ 119 tornou-se a primeira escolha para a prevenção de poeira de equipamentos de precisão devido às suas características de não cena e de baixo atrito; O RCA108 fornece uma solução rápida para a manutenção de equipamentos antigos sem a necessidade de modificar a ranhura. Em termos de materiais, insistimos em dar igual importância à proteção e desempenho ambiental. A tecnologia de modificação do PTFE leva em consideração a auto-lubrificação e a resistência ao desgaste. Os elastômeros do anel de O (como NBR) garantem a estabilidade de vedação. Alguns modelos (como o RCA119) usam uma fórmula sem silicone para atender aos requisitos rigorosos das oficinas limpas. Por muitos anos, a Ruichen Seals sempre teve como objetivo "adaptação precisa e proteção a longo prazo". Através da série RCA, ajuda os clientes a lidar com desafios como intrusão de poeira, vazamento de óleo e corrosão de alta temperatura, fornecendo garantias confiáveis ​​para a operação eficiente do equipamento.

Recursos e aplicações do produto:

Aplicação principal: à prova de poeira padrão para cilindro de óleo

Vantagens: as vedações de giro de vedação de poeira são fáceis de instalar, com excelentes efeitos anti-fricção e à prova de poeira. Eles não se moverão na direção oposta na cavidade, e não haverá abertura de pressão entre o anel de vedação e o anel à prova de poeira.

Material: poliuretano, borracha

Áreas de aplicação específicas:

Proférico geral da poeira (RCA101 ~ 105/113/114): amplamente utilizado em máquinas de engenharia e equipamentos de automação para resistir à intrusão de poeira.

Cenários de pesos e manutenção (RCA103/106/108): o suporte ao esqueleto e o design de fixação do flange são adequados para cenários de alta carga, como máquinas de mineração e transformação antiga do cilindro.

Precisão e ambiente severo (RCA115 ~ 119): Semicondutores, alimentos e medicina e outras indústrias, atendam aos requisitos de sem rastejamento, baixo atrito e resistência à corrosão.

Compatibilidade com vários padrão: o RCA107 suporta equipamentos britânicos, e a série RCA abrange totalmente as ranhuras padrão ISO 6195 para simplificar o processo de seleção.

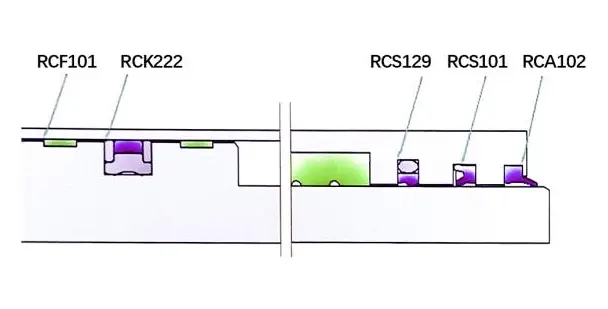

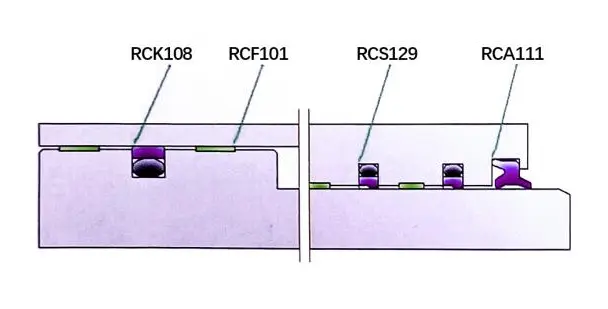

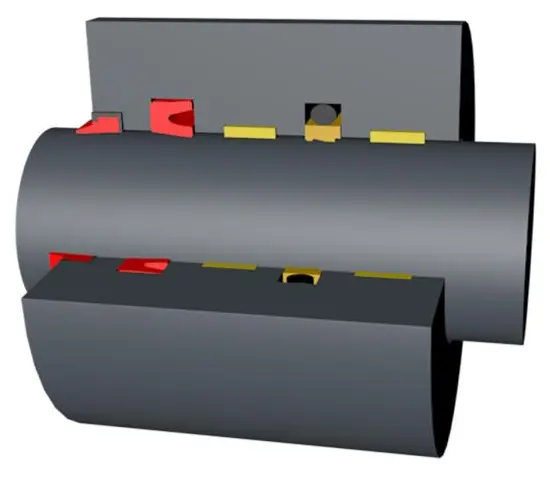

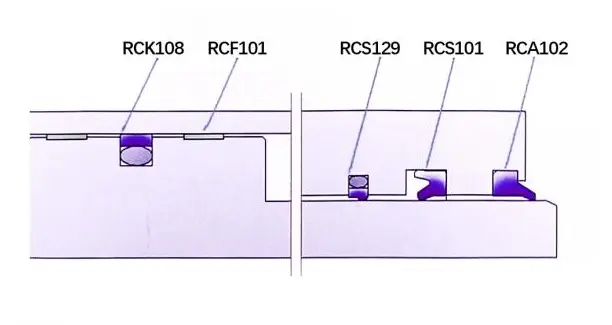

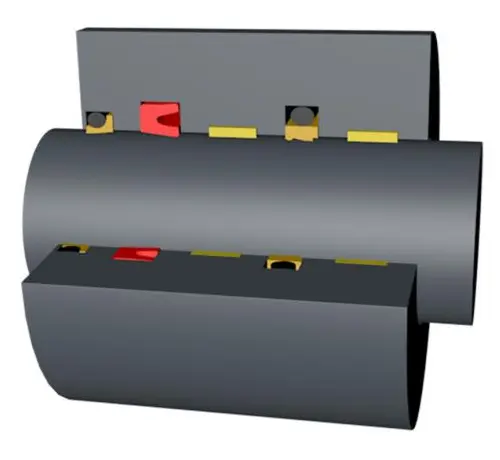

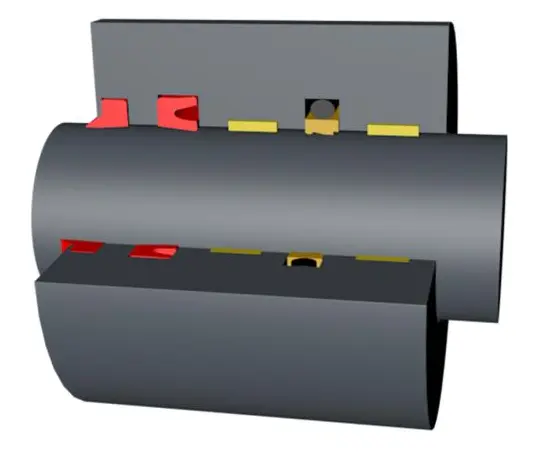

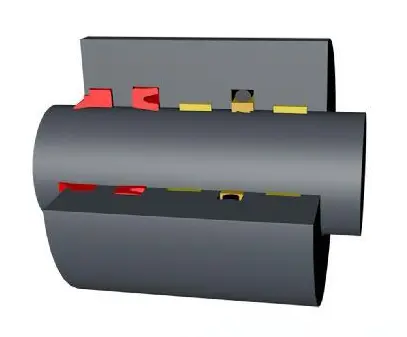

Aplicação de vedação e design de cilindros

Indústria pesada: Exemplos da indústria: máquinas -ferramentas pesadas (máquinas de forjamento, prensas hidráulicas, máquinas de flexão, etc.), metalurgia (moinhos de rolagem, cilindros AGC, etc.), mineração (suportes hidráulicos, equipamentos de mineração, etc.), máquinas de construção pesada (guias, excitar, etc.)

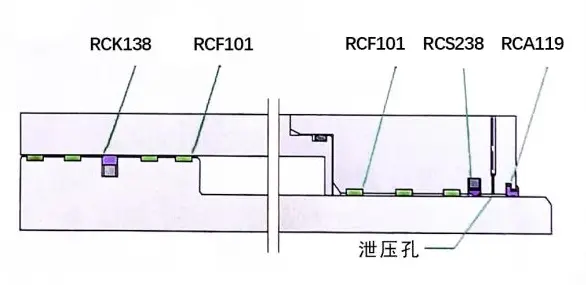

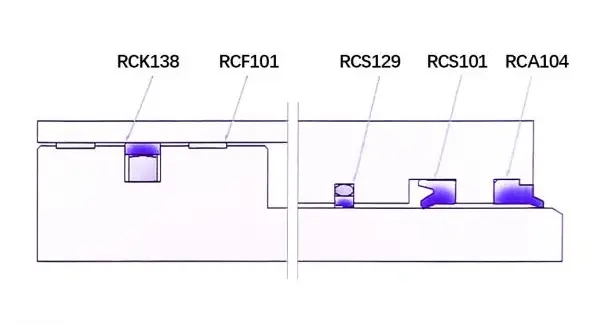

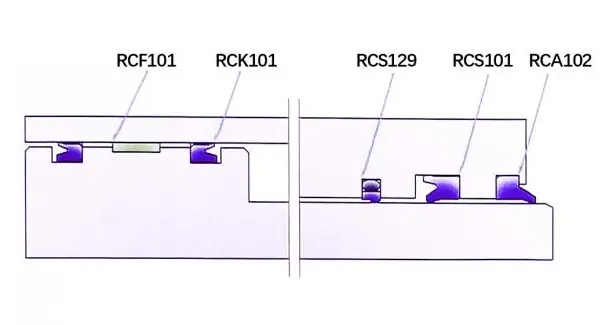

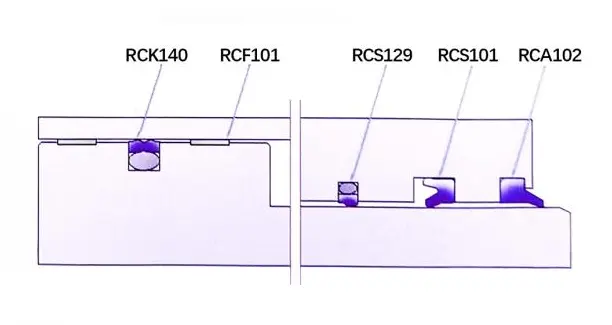

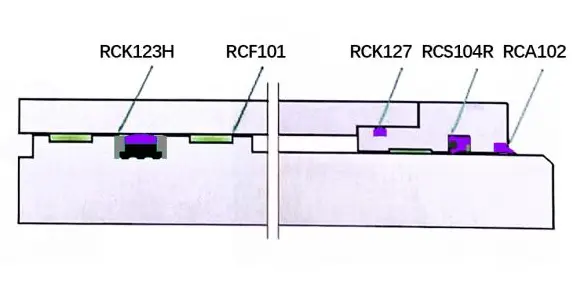

Design de vedação recomendado:

Máquina de forjamento pesado

Metalurgia AGC

Cilindro de coluna de suporte hidráulico

Jack de guarda de suporte hidráulico

Cilindro de levantamento de guindaste

Crane Luffing Cylinder

Indústria média: Exemplos da indústria: Equipamento de elevação, máquinas agrícolas, ferramentas de transporte leve, plataformas de elevação, máquinas -ferramentas (máquinas de flexão, máquinas de moldagem por injeção, máquinas de moagem, etc.), empilhadeiras, caminhões de despejo

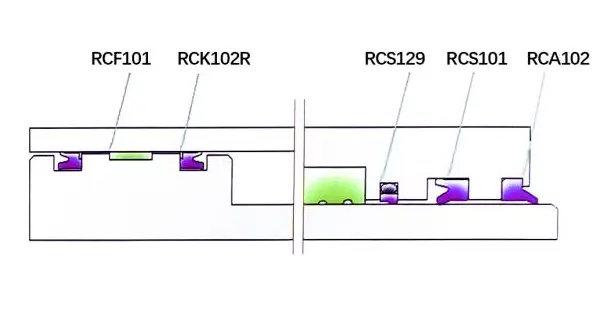

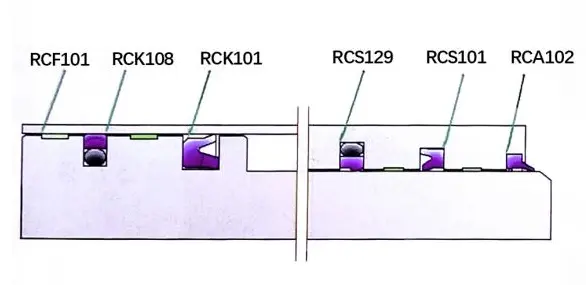

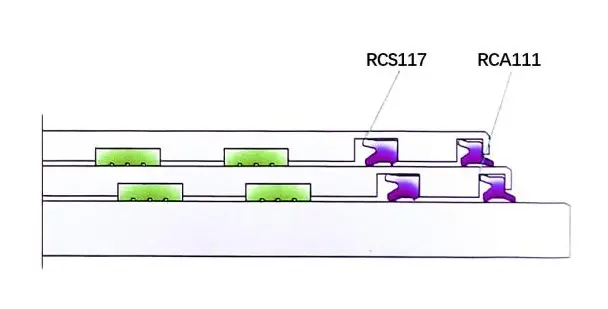

Design de vedação recomendado:

Máquina de flexão

Dispositivo de levantamento de caminhão basculante

Maquinaria agrícola

Plataforma de elevação

Indústria leve: Exemplos da indústria: Máquinas -ferramentas, empilhadeiras, máquinas de moldagem por injeção, máquinas agrícolas, enfardadeira

Design de vedação recomendado:

Pequena empilhadeira

Máquina de moldagem por injeção

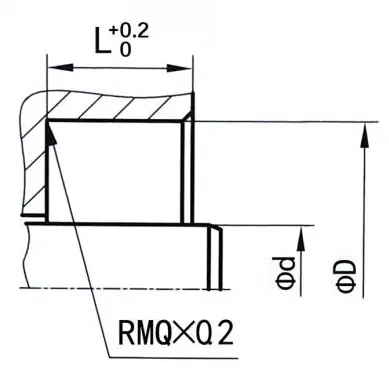

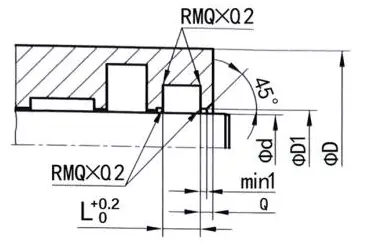

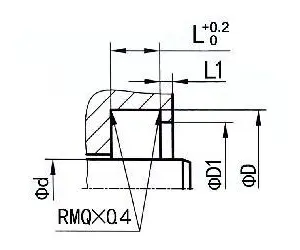

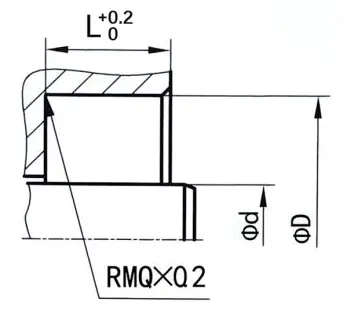

Ranhura de vedação de poeira

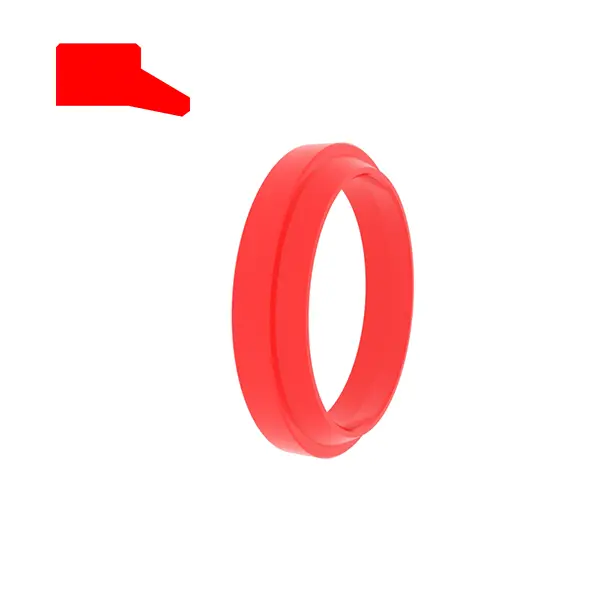

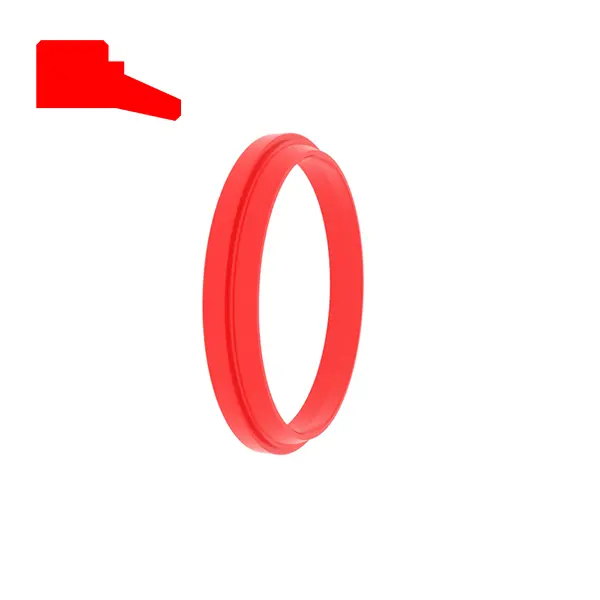

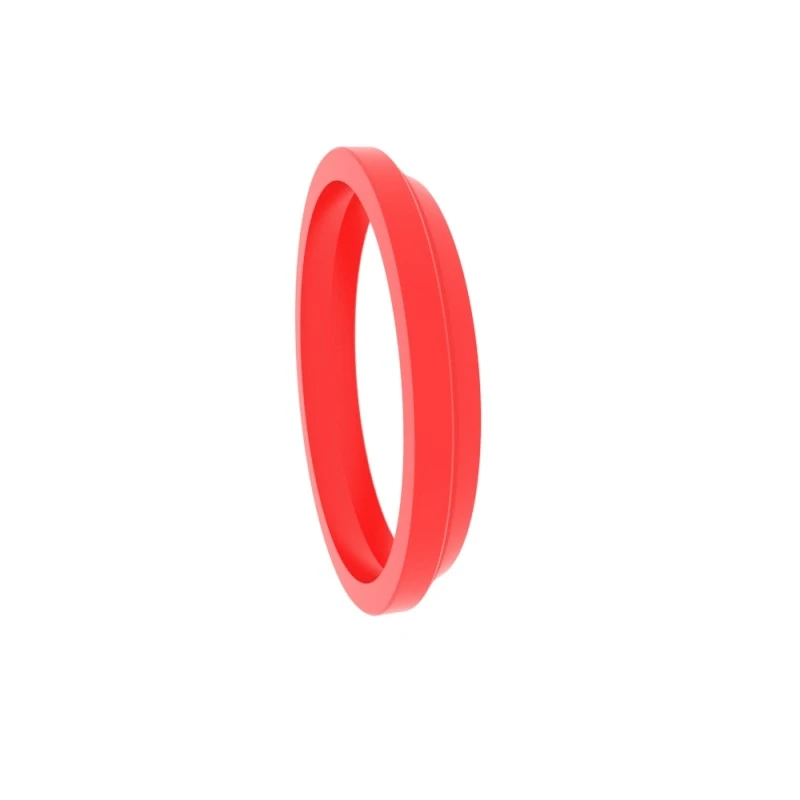

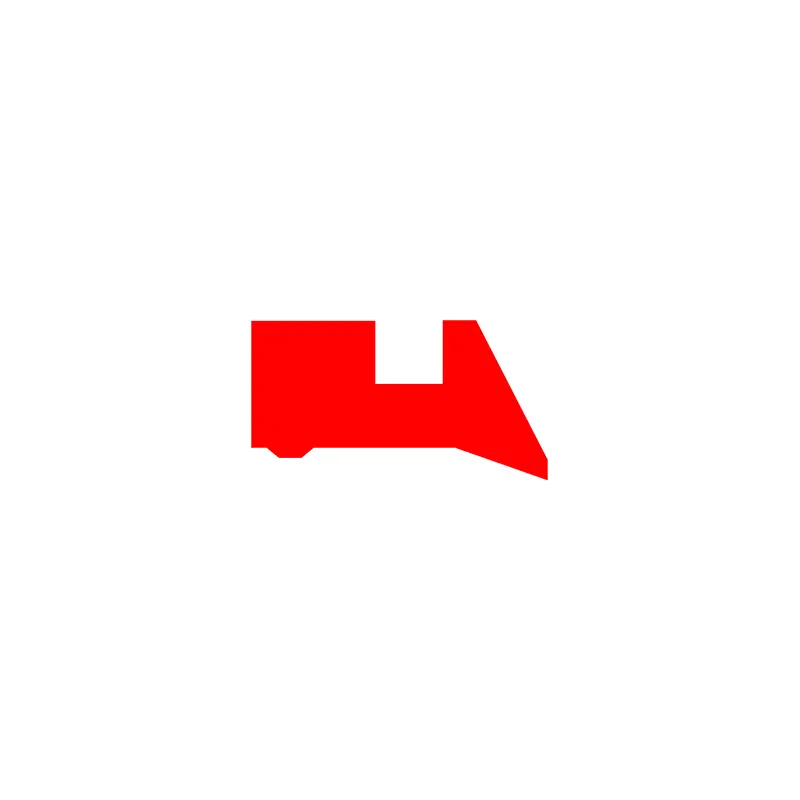

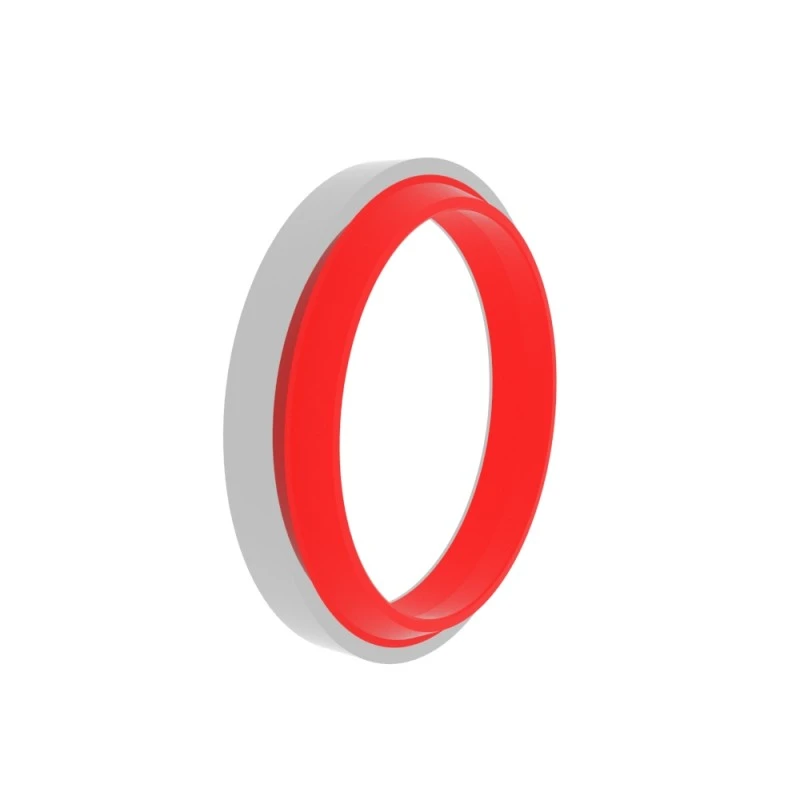

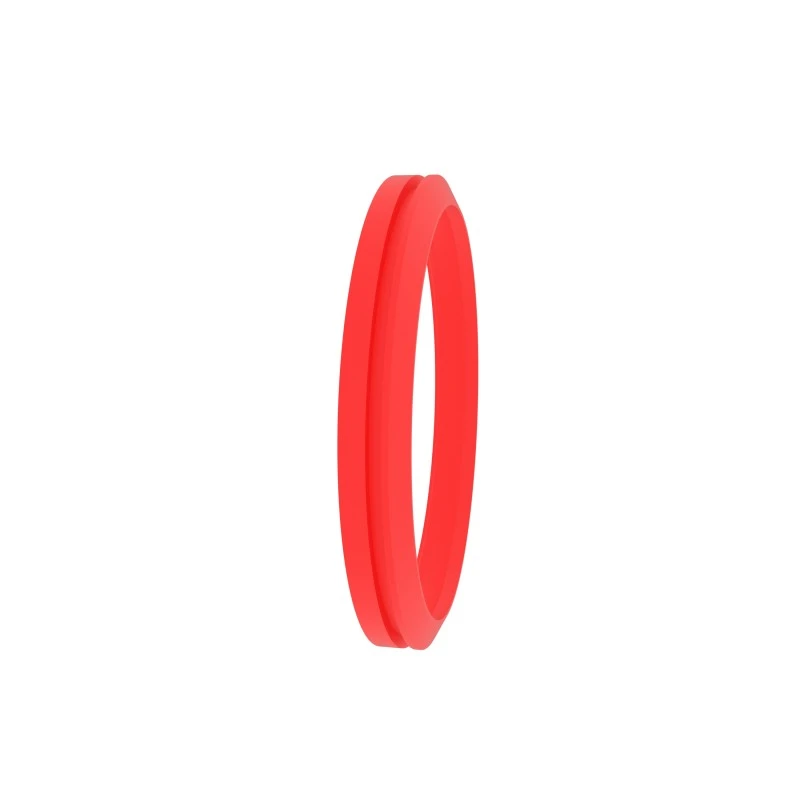

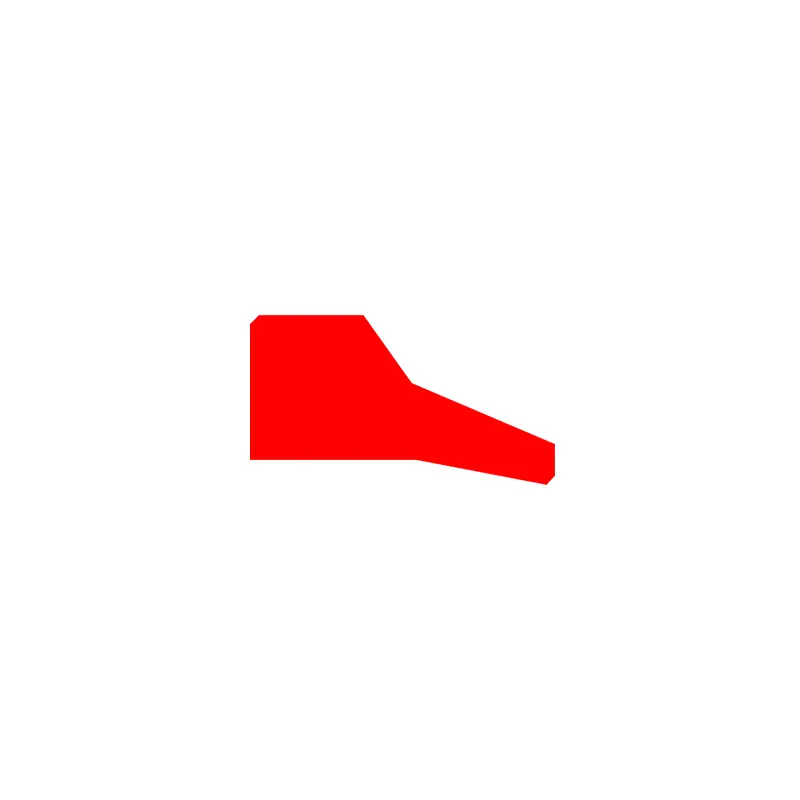

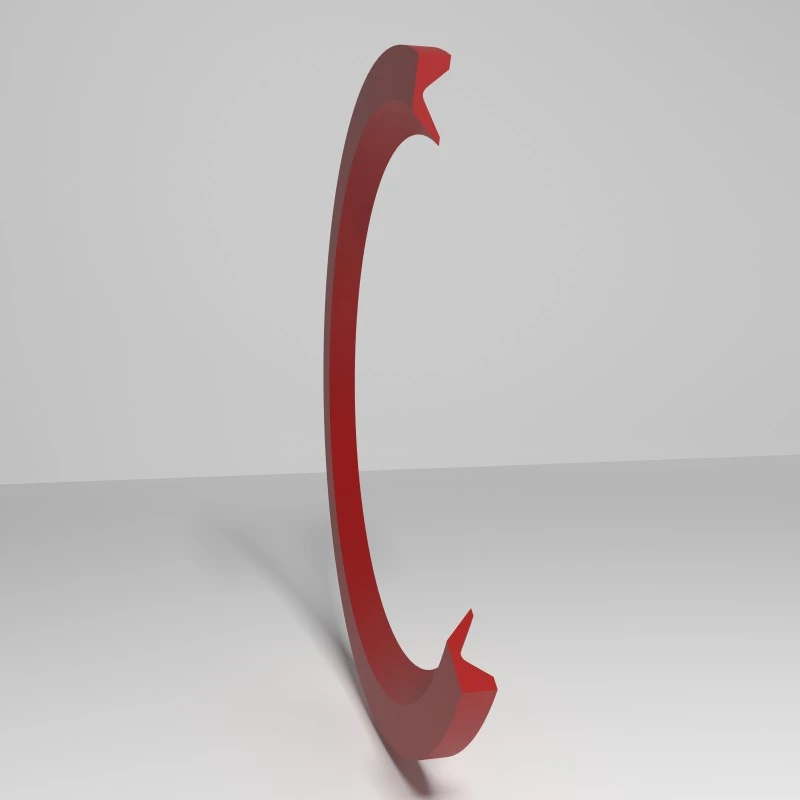

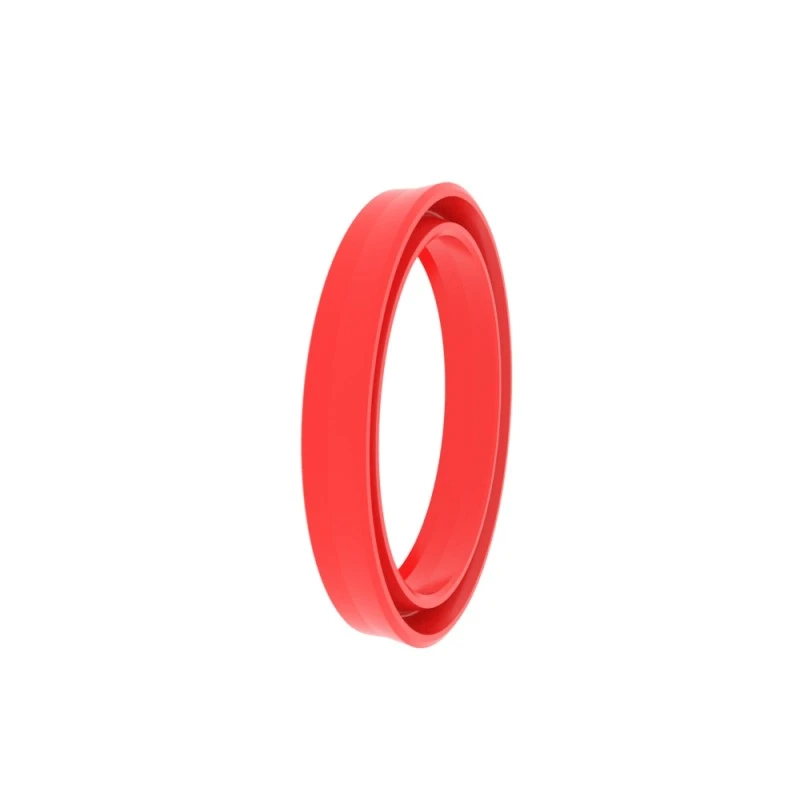

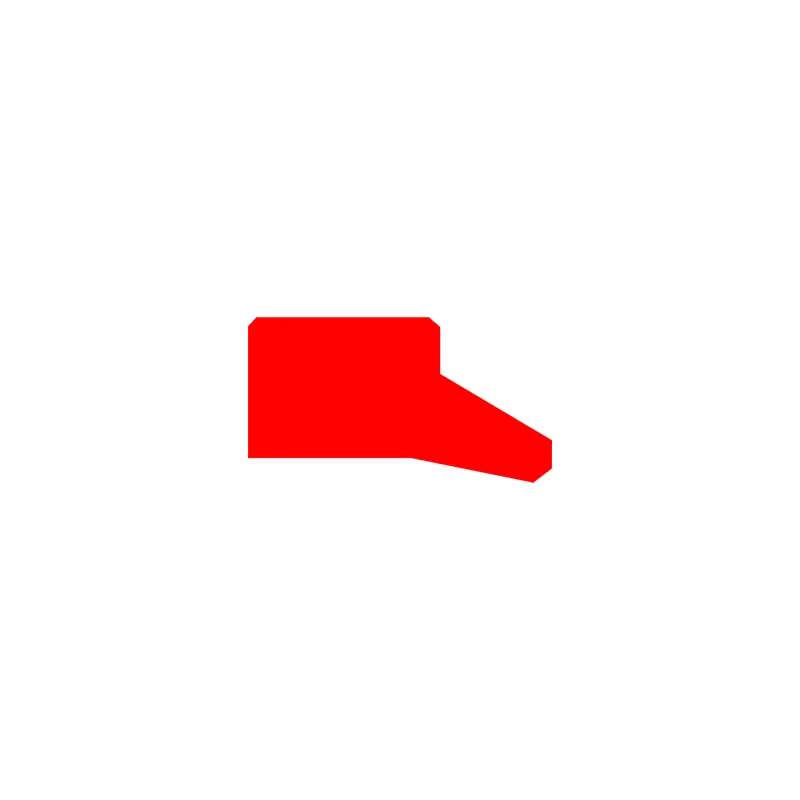

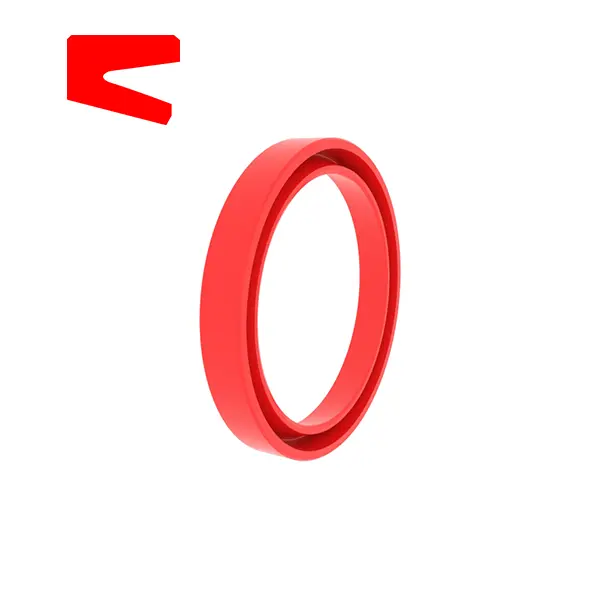

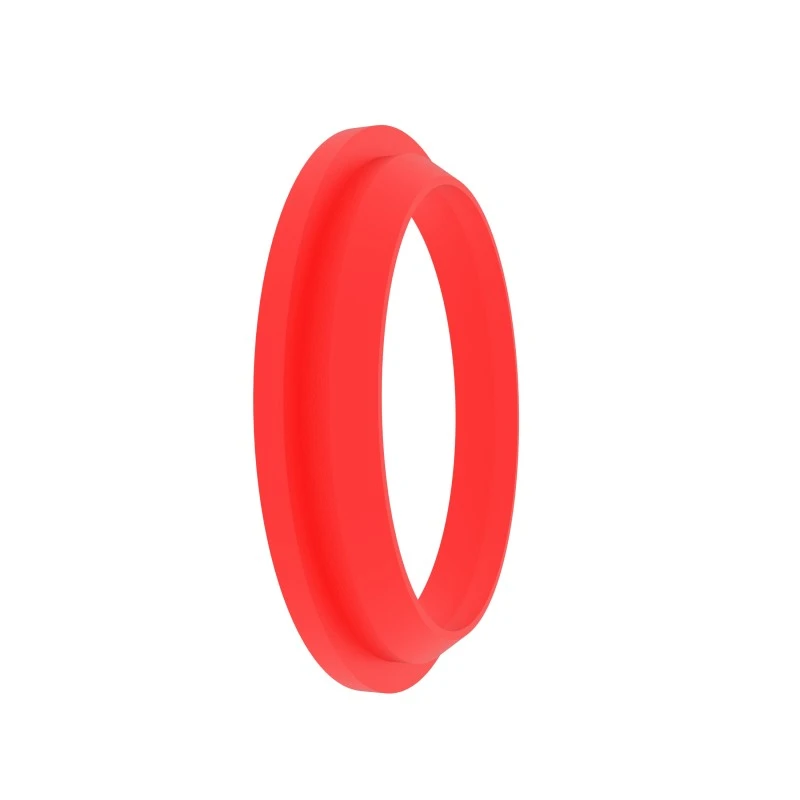

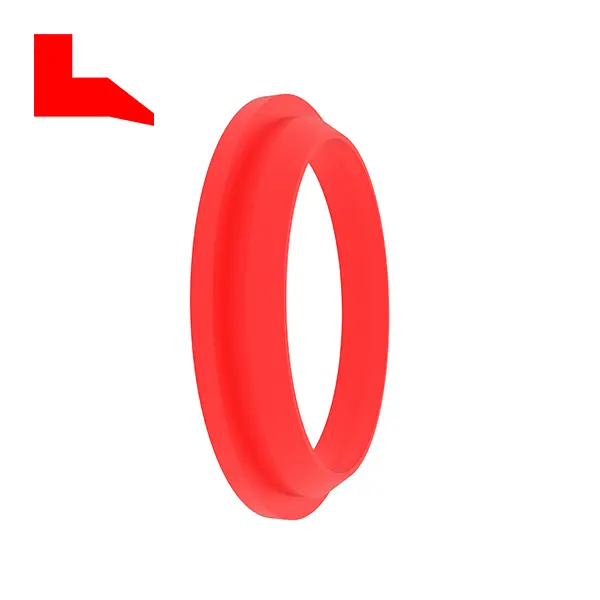

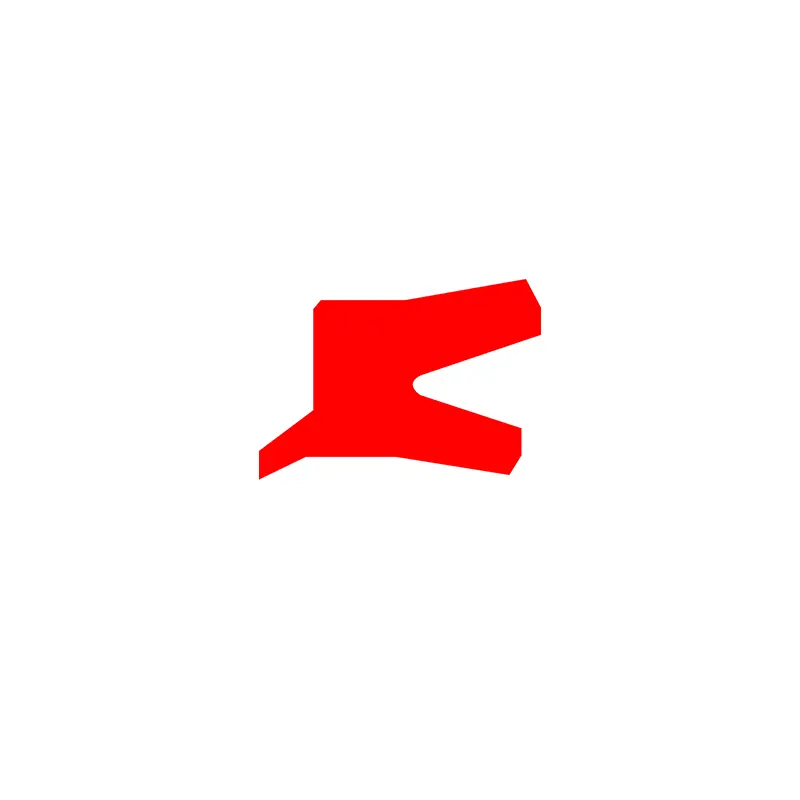

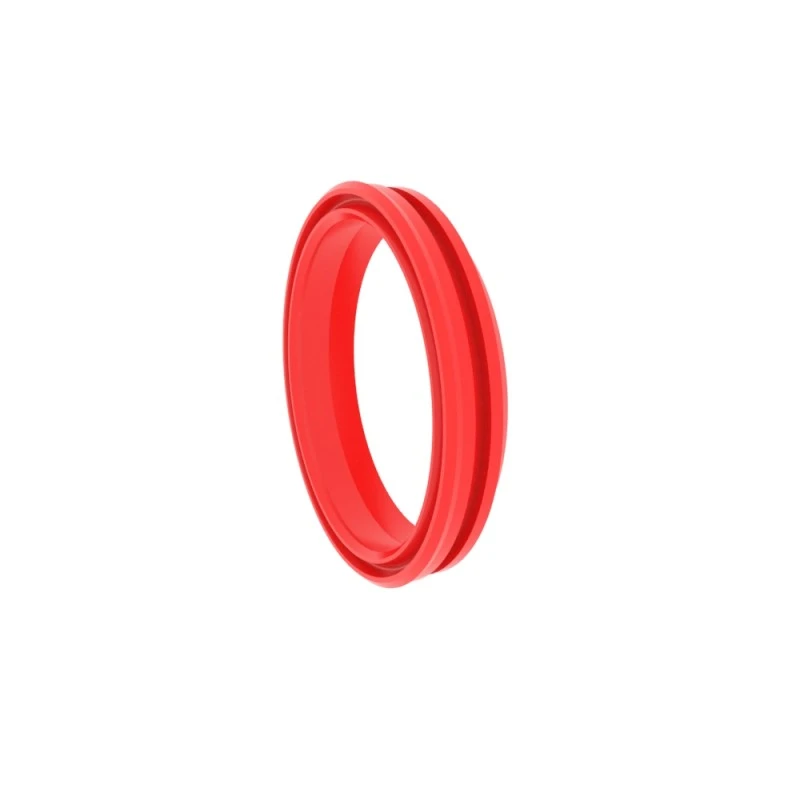

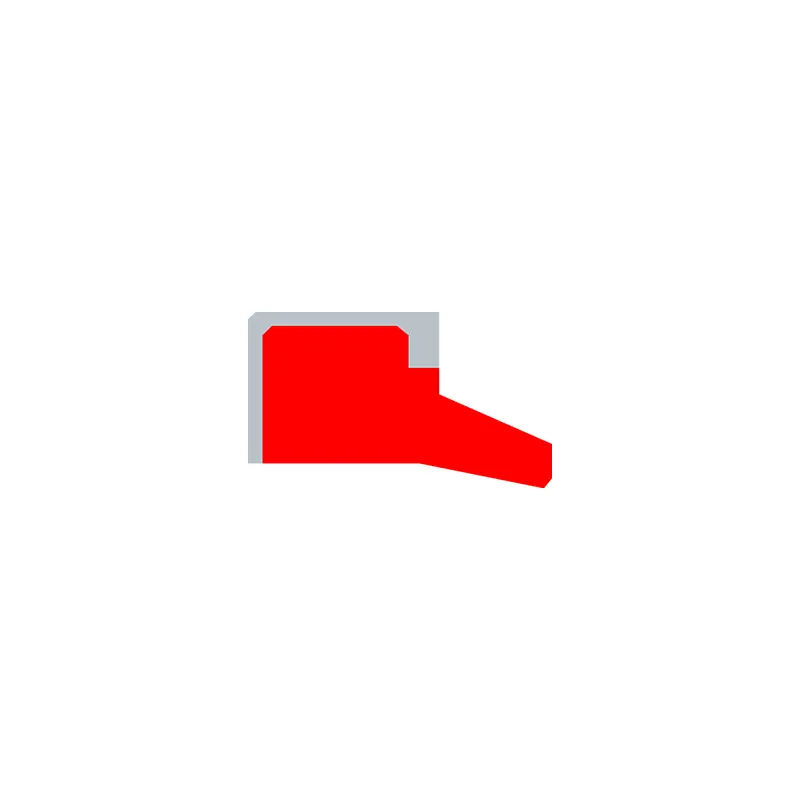

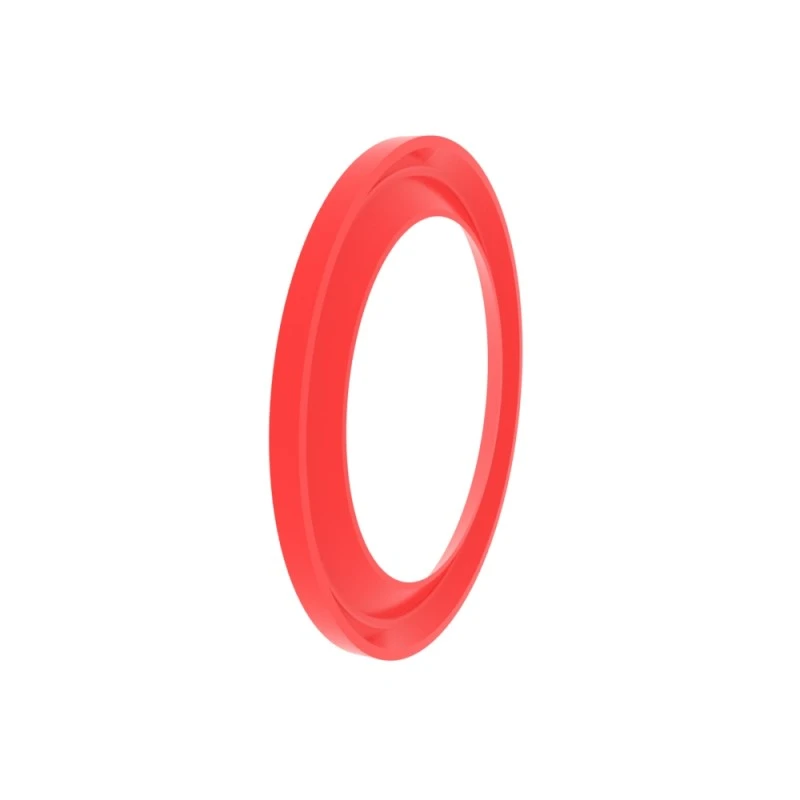

RCA101
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
H ...... altura total do selo de poeira

Exemplo de pedido

Modelo: RCA101

Tamanho da ranhura: 100x108x4/7

Material: RC-PU-H

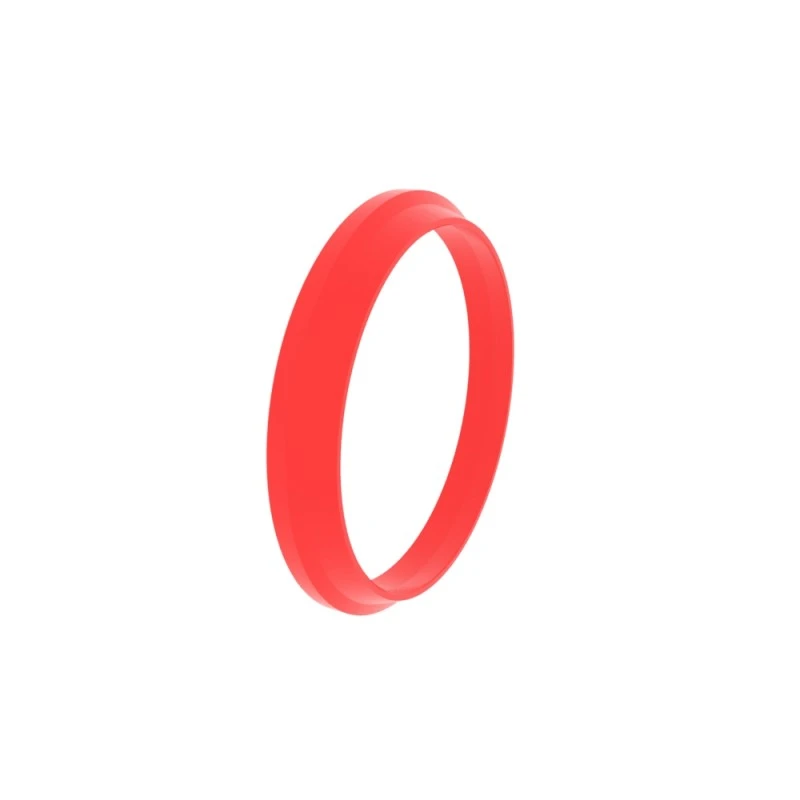

Tipo de vedação: RCA101, RCA104
Aplicação principal: Proteção padrão de poeira para cilindros de óleo
Vantagens: instalação simples, excelente efeito anti-fricção e à prova de poeira, sem ovamento reverso na cavidade, sem abertura de pressão entre o anel de vedação e o anel de poeira.
Material: poliuretano, borracha

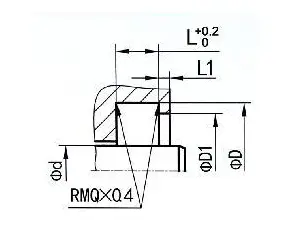

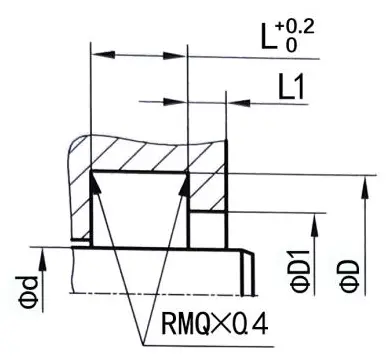

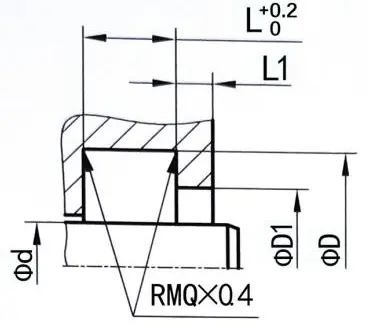

Exemplos de groove de vedação	A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

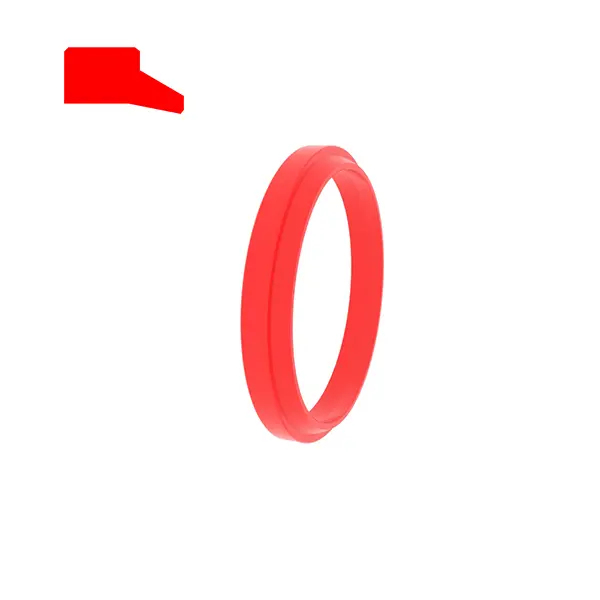

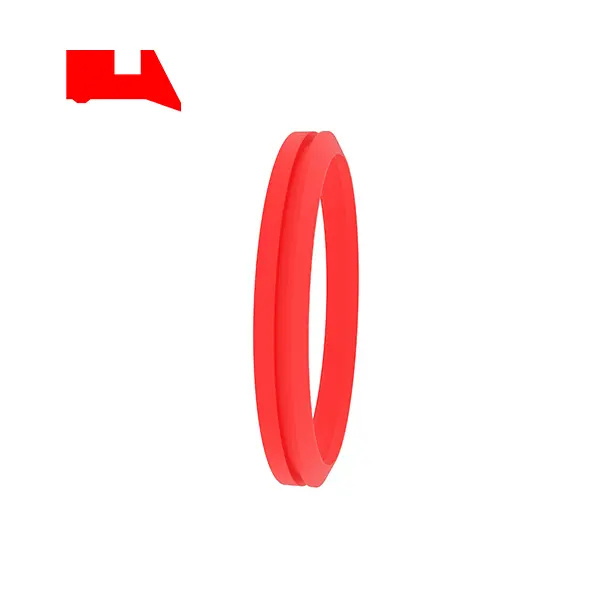

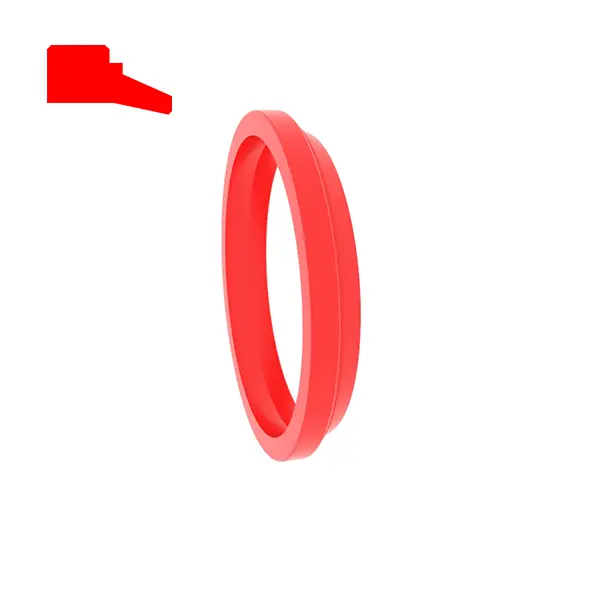

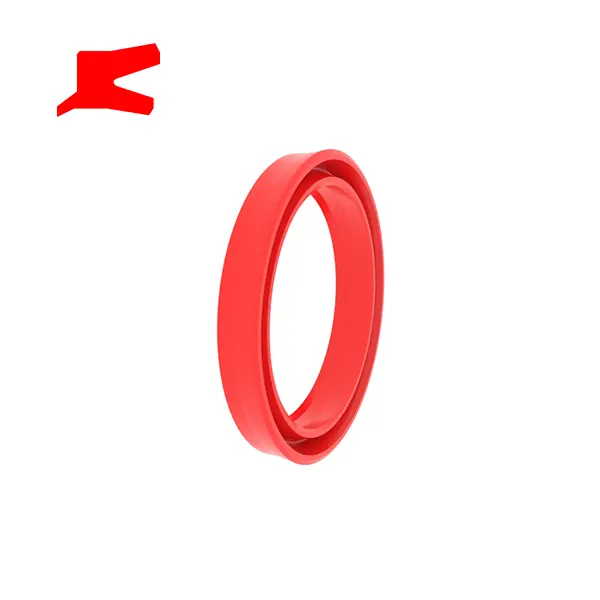

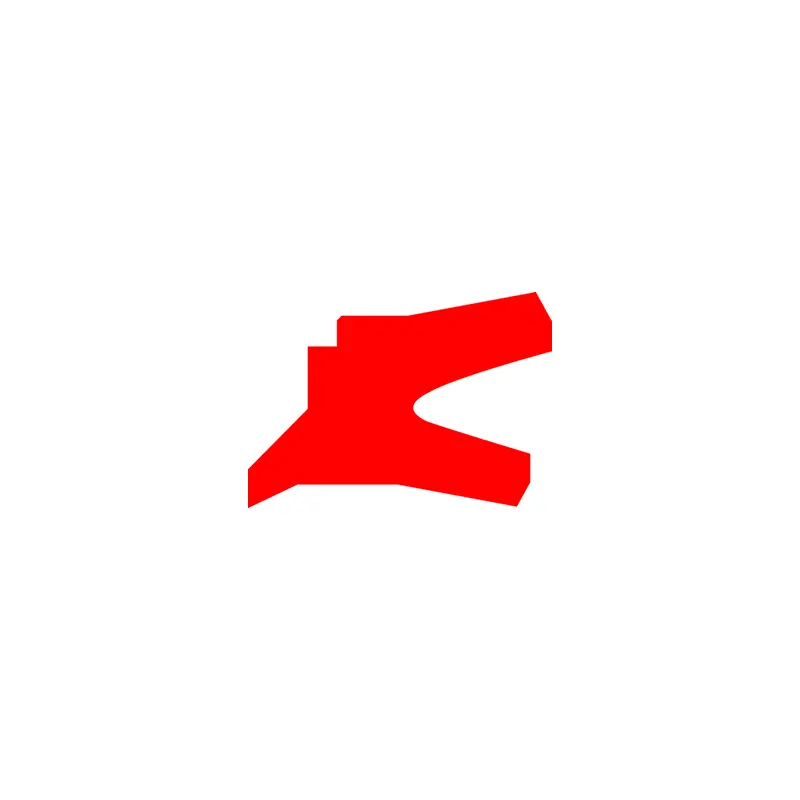

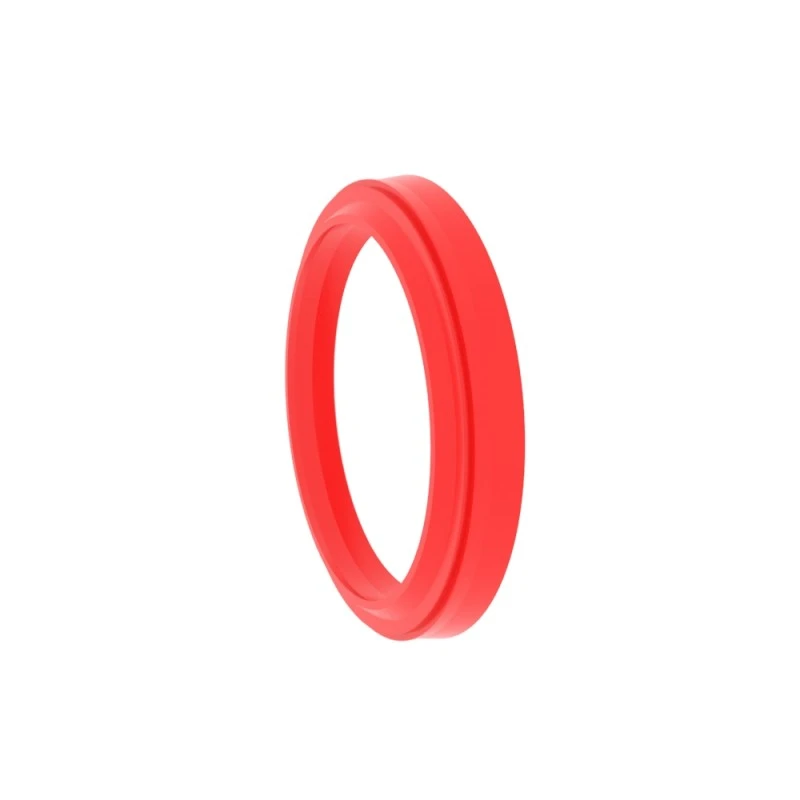

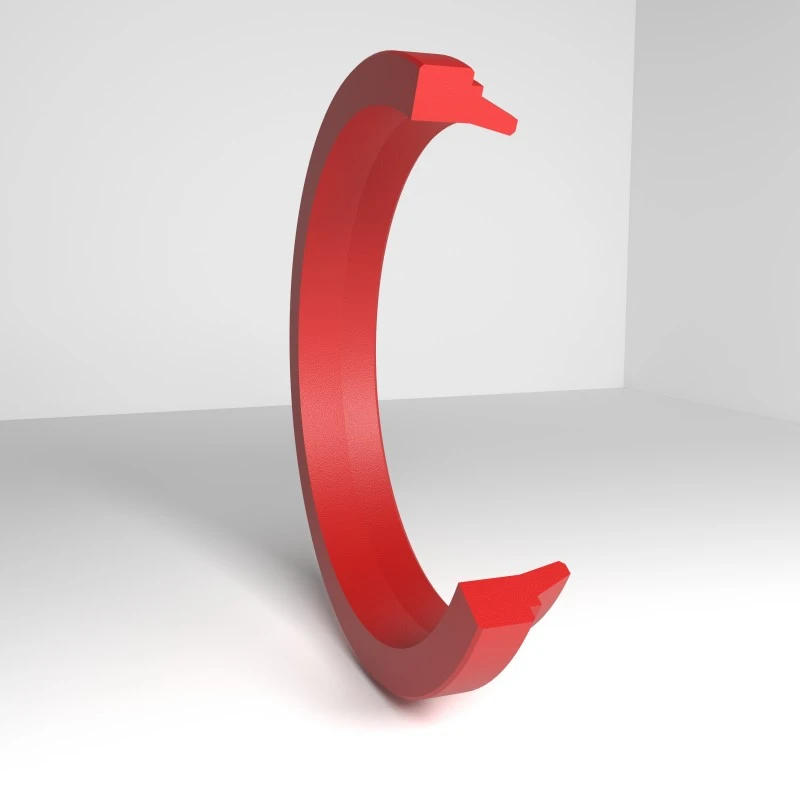

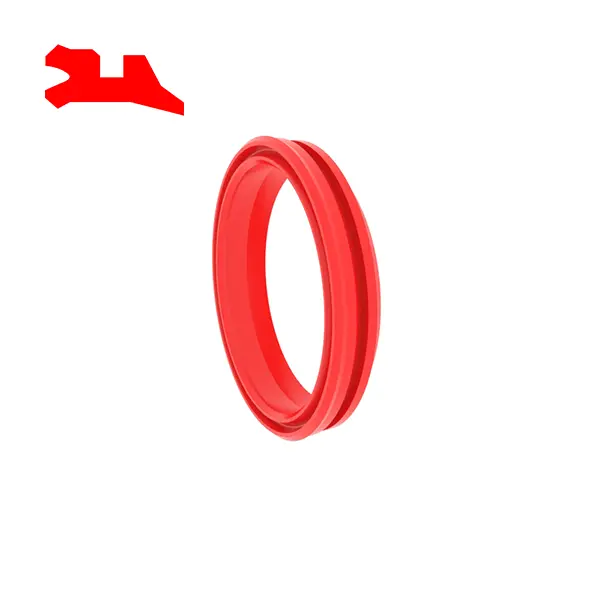

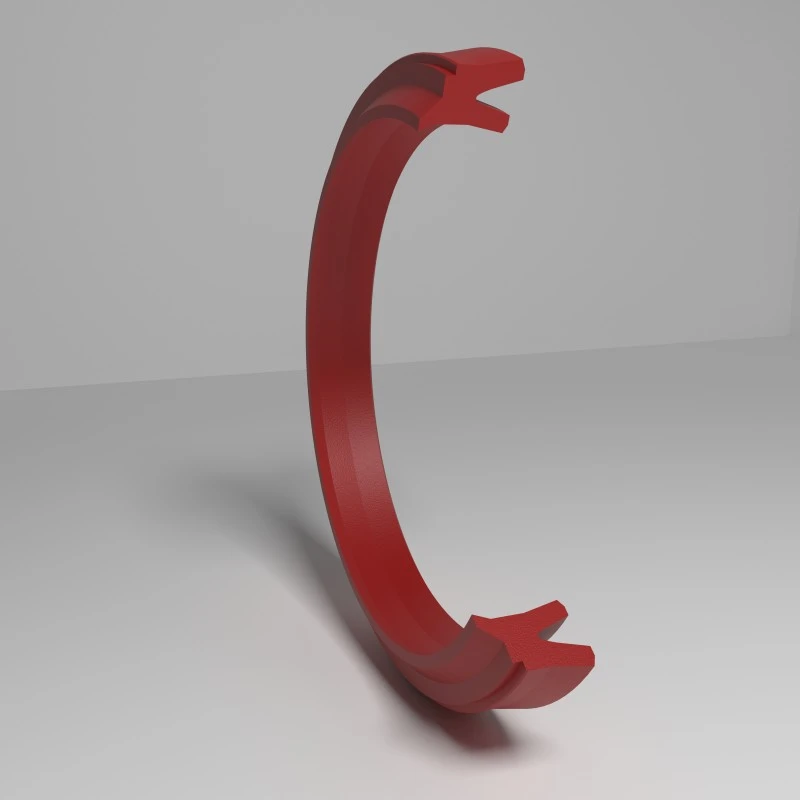

RCA102
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
H ...... altura total do selo de poeira

Exemplo de pedido
Modelo: RCA102
Tamanho da ranhura/altura total de vedação de poeira: 100x115x8.5
Material: RC-PU-H

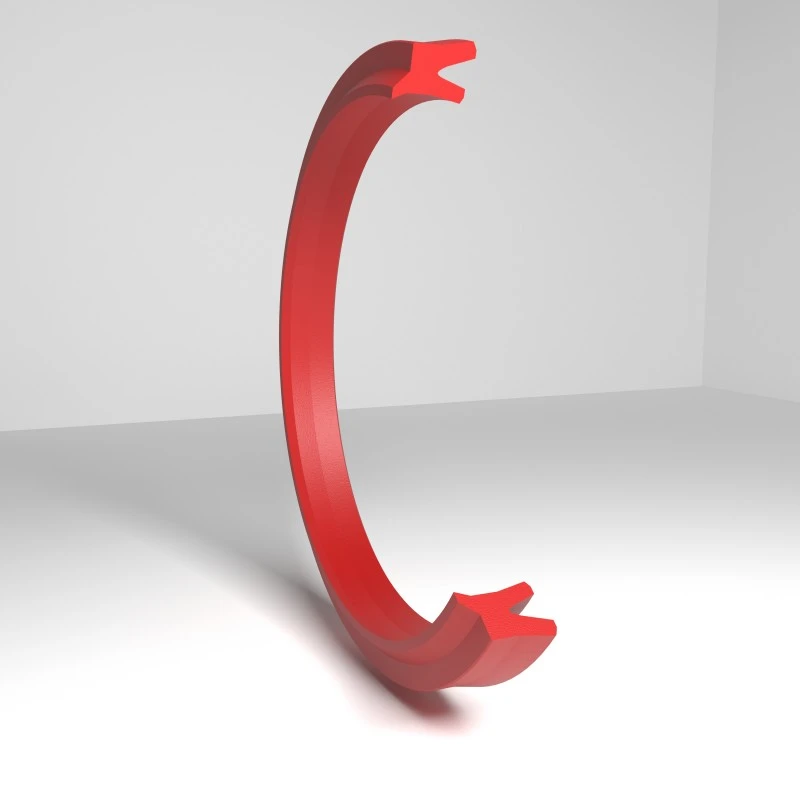

Tipo de vedação: RCA102, RCA105, RCA211
Aplicação principal: usada principalmente com vedações combinadas deslizantes
Vantagens: bom desempenho de atrito, selo bidirecional RCA211
Material: (dureza ultra-alta) Poliuretano, borracha

Exemplos de groove de vedação	A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7.5	8.5	≥2	11.5

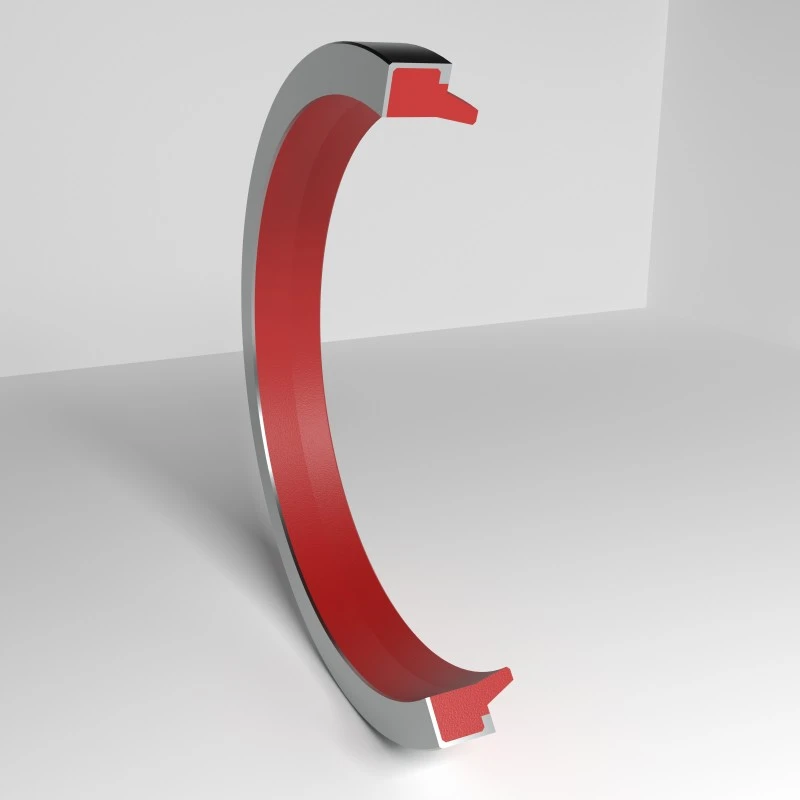

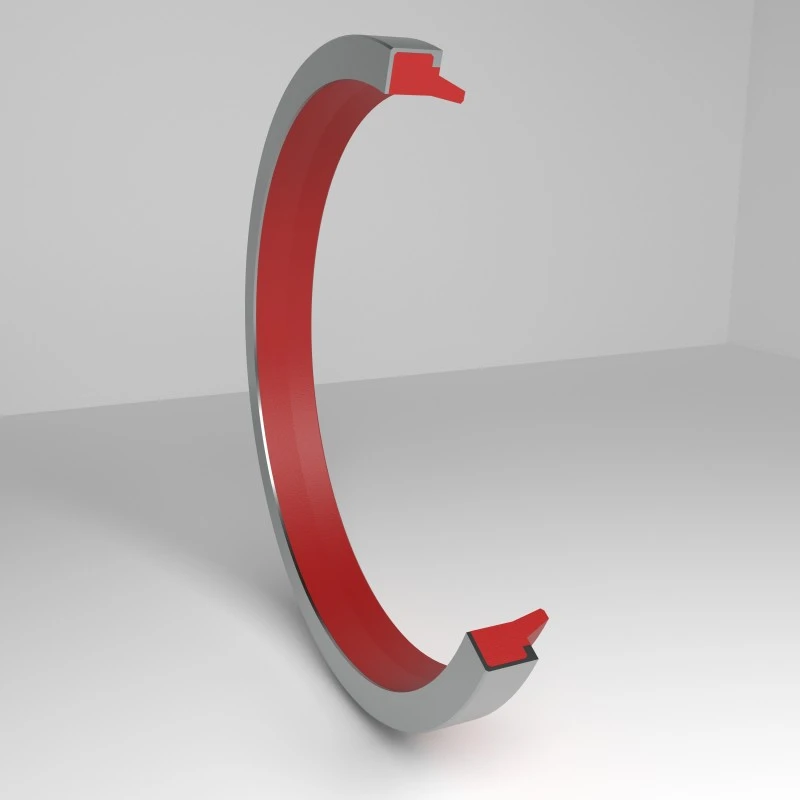

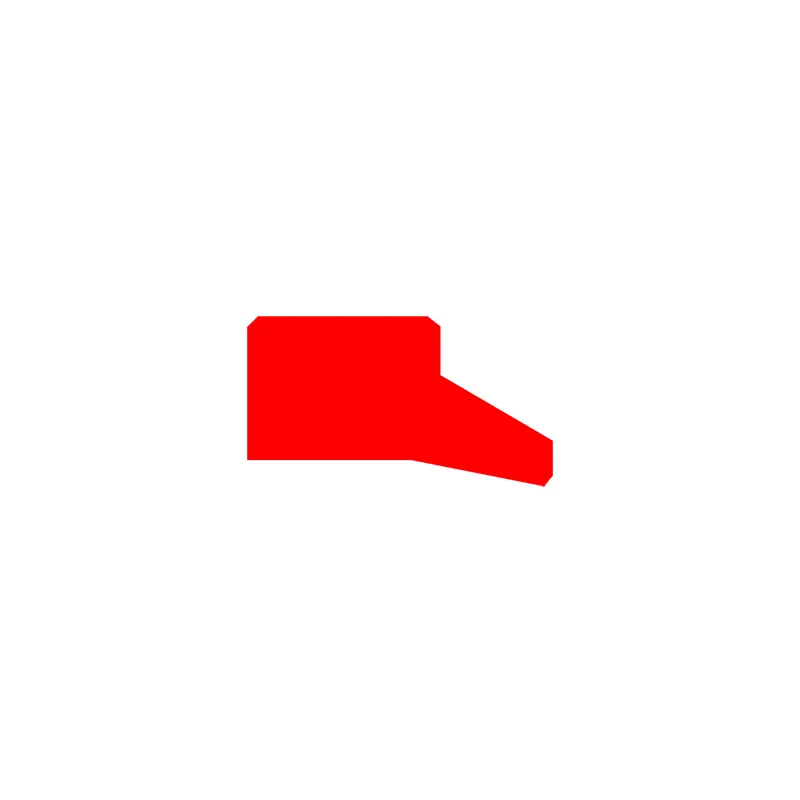

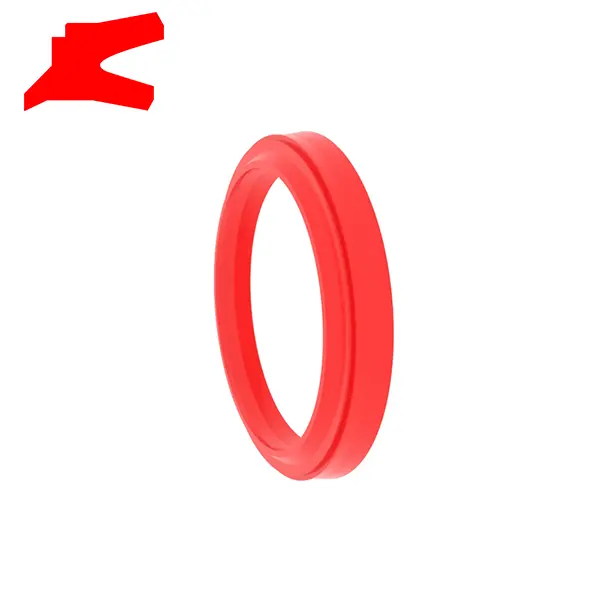

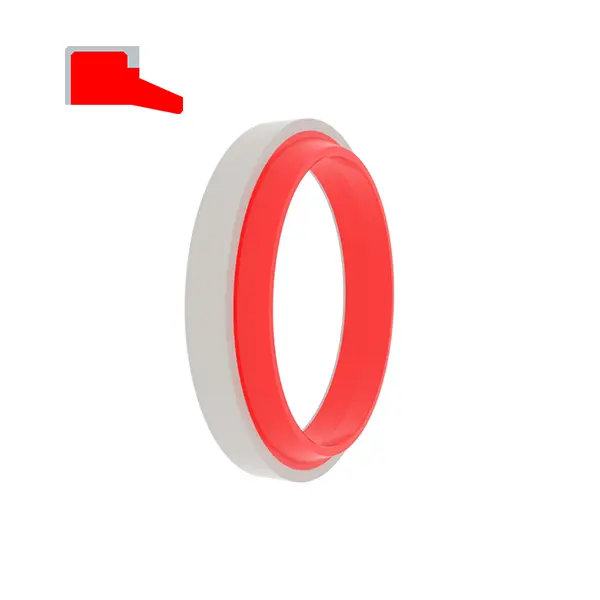

RCA103
Tamanho do pedido
Φd ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco
H ...... altura total do selo de poeira

Exemplo de pedido

Modelo: RCA103

Tamanho da ranhura/altura total de vedação de poeira: 100x115x9/12

Material: RC-PU-H+POM

Tipo de vedação: RCA103, RCA106
Aplicação principal: cilindros padrão e para ranhuras abertas
Vantagens: O desempenho anti-fricção é bom, e o anel de suporte impede que a oxidação ocorra entre a ranhura e a vedação, e o posicionamento e o ajuste na cavidade são firmes.
Material: (dureza ultra-alta) Poliuretano + polioximetileno, borracha + polioximetileno

Exemplos de groove de vedação	A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

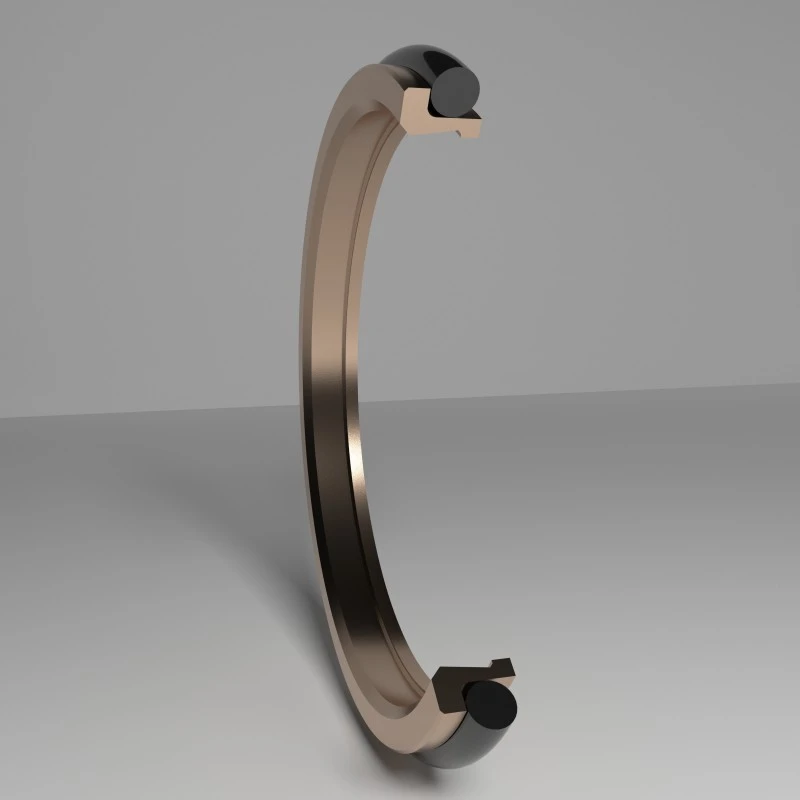

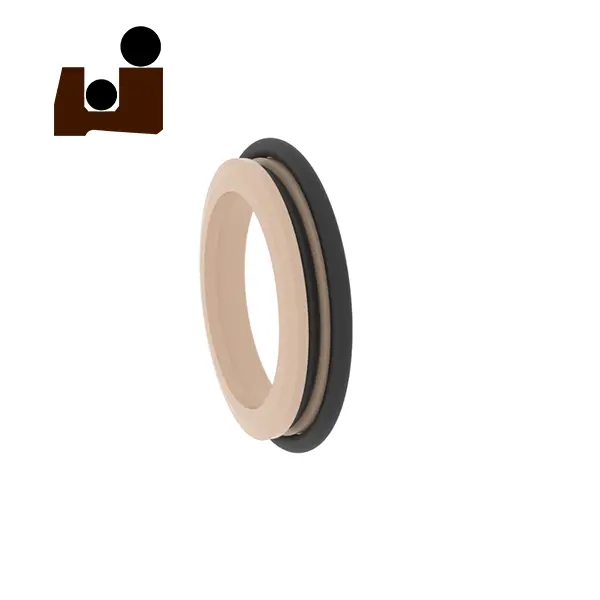

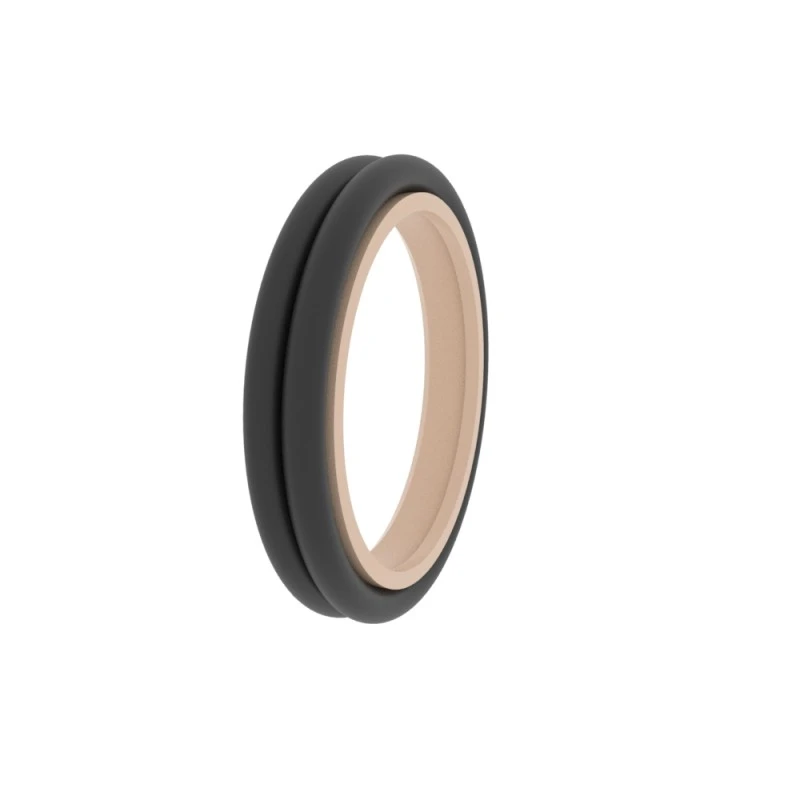

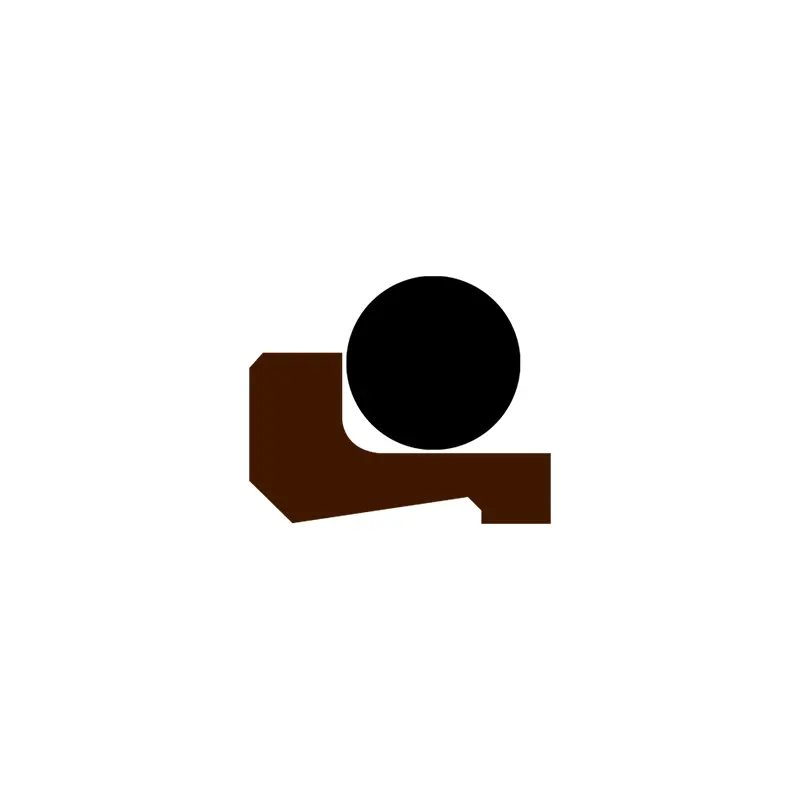

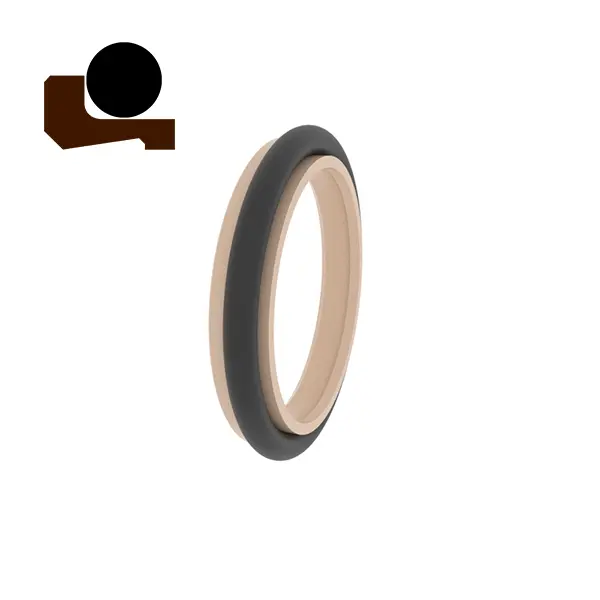

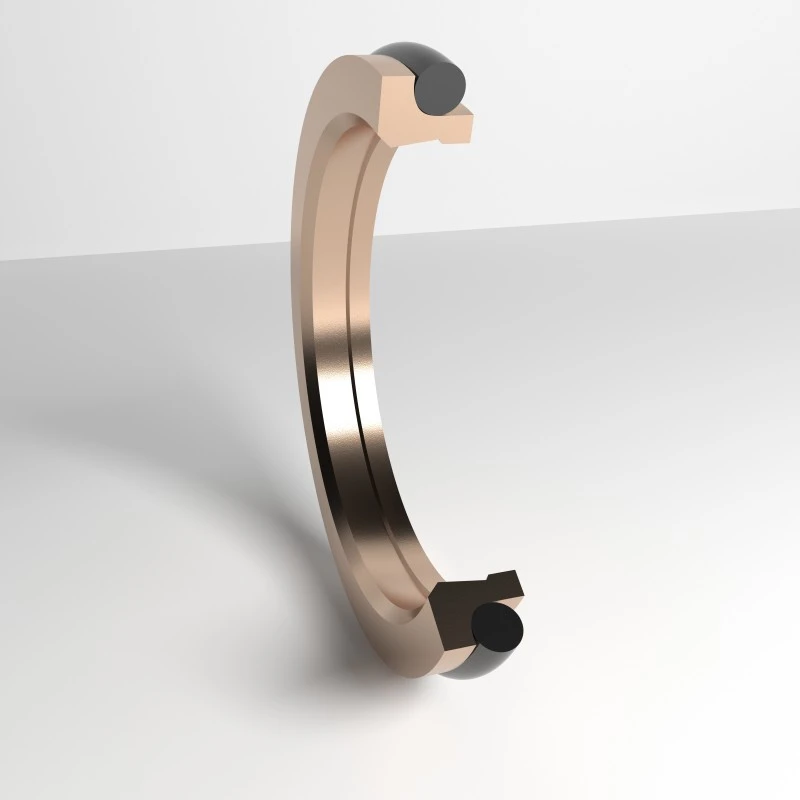

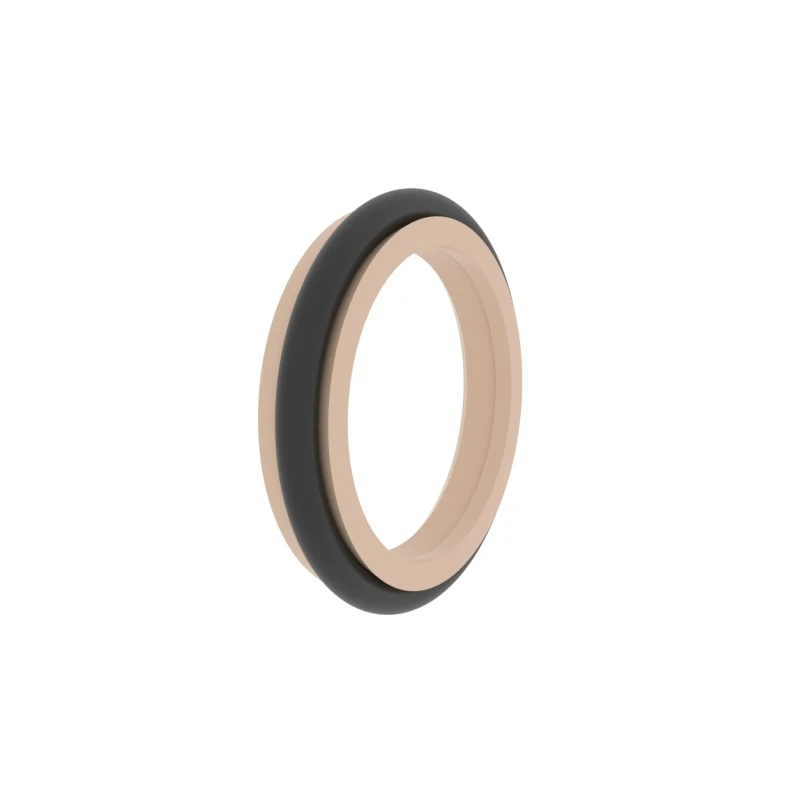

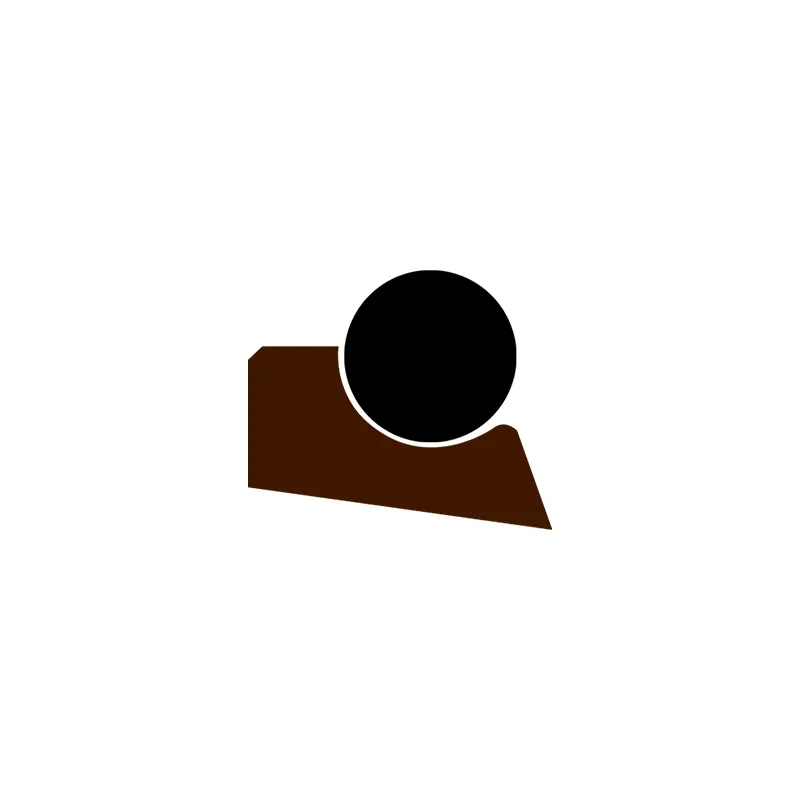

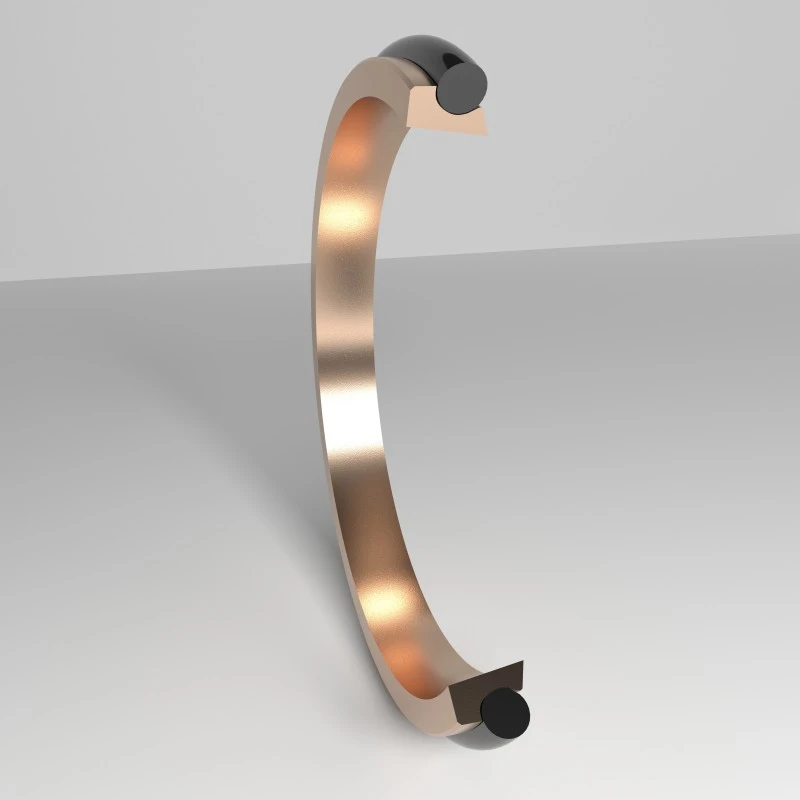

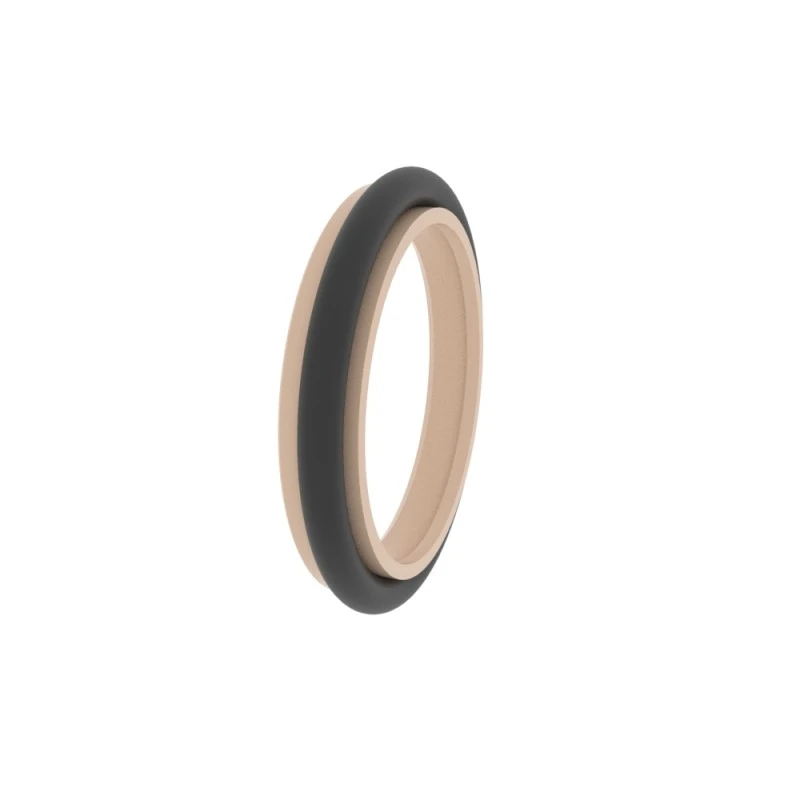

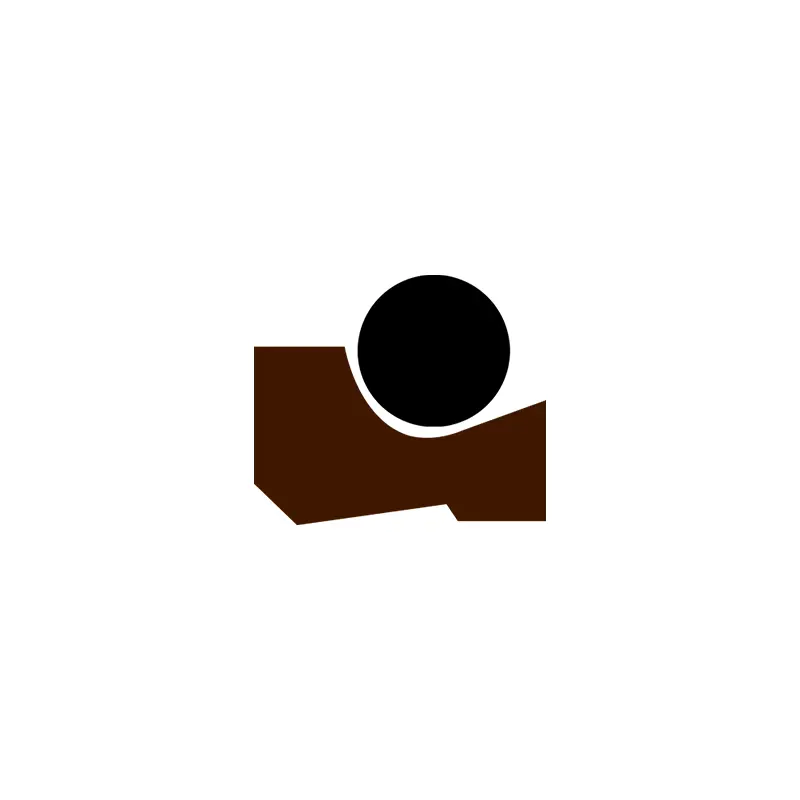

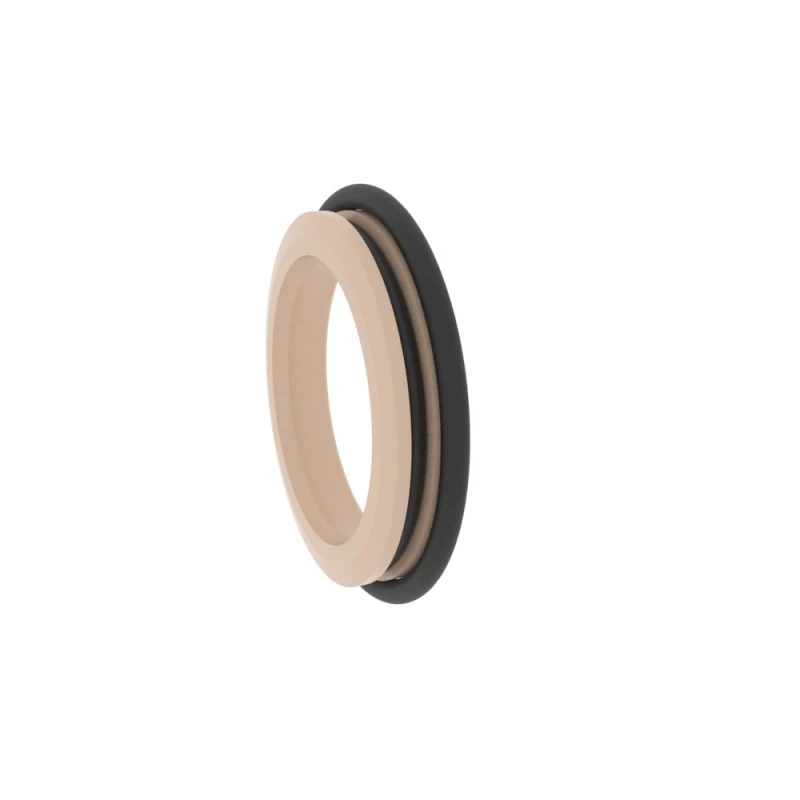

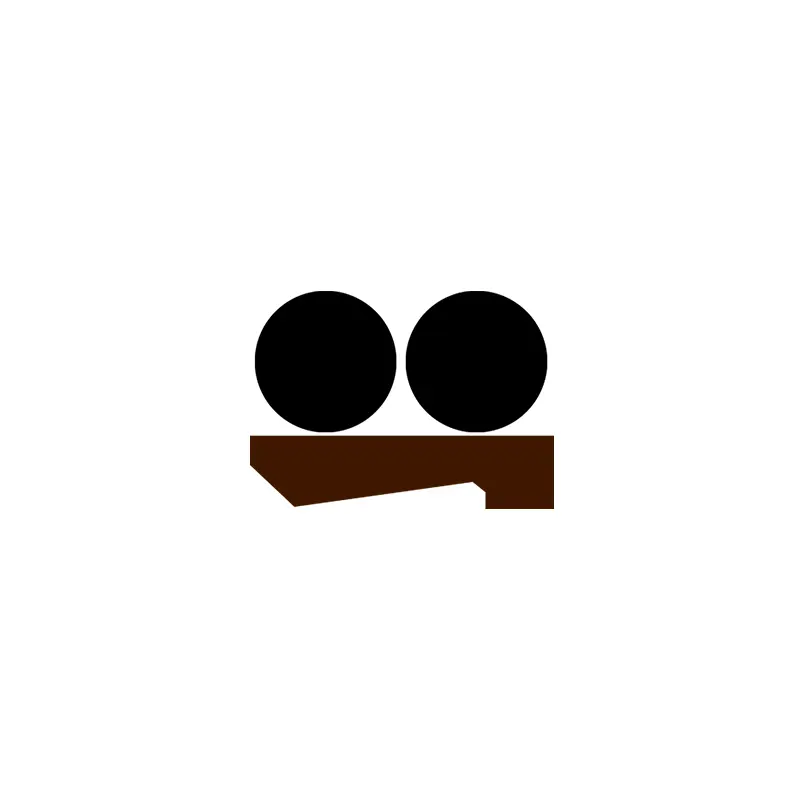

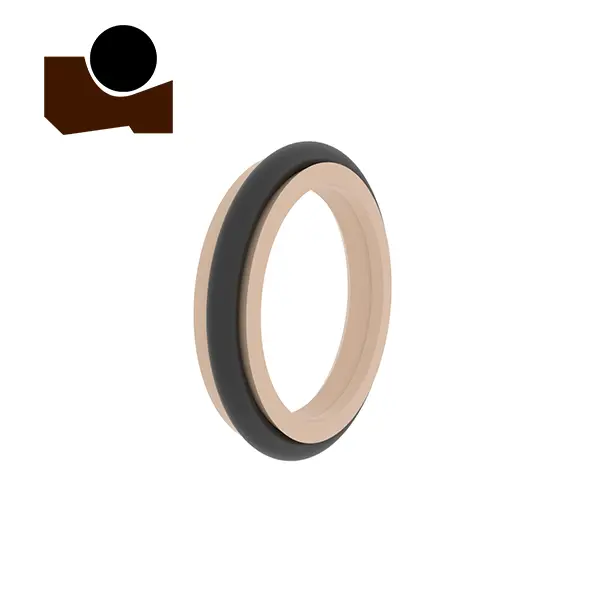

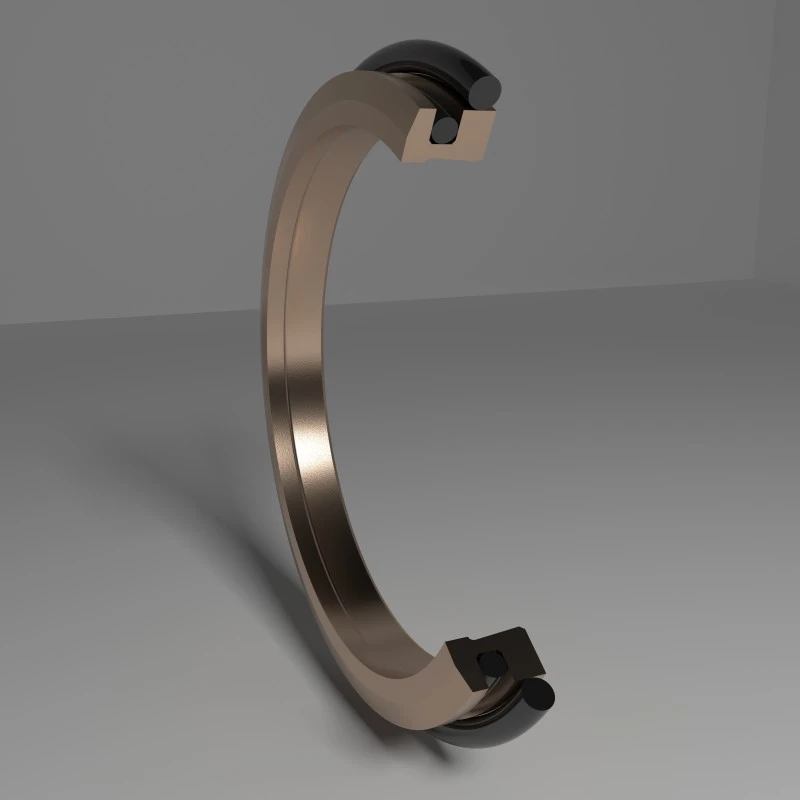

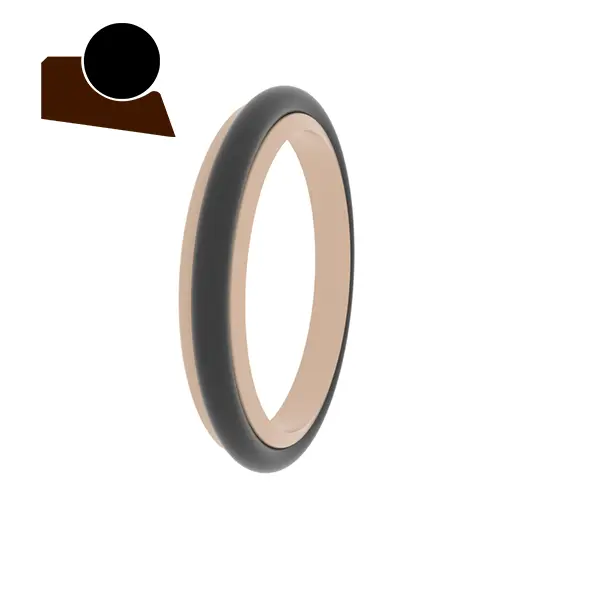

RCA115



Tamanho do pedido
Φd ...... diâmetro externo
Φd1 ...... diâmetro externo
Φd ...... diâmetro interno
L ...... largura do sulco

Exemplo de pedido
Modelo: RCA115
Tamanho da ranhura/altura total de vedação de poeira: 100x108.8x6
Material: PTFE3+NBR

Tipo de vedação: RCA115, RCA118
Aplicação principal: indústria química, indústria de alimentos e válvulas servo
Vantagens: baixo coeficiente de atrito, sem rastejamento, pequeno espaço de instalação, vida longa resistente ao desgaste e excelentes recursos de ajuste e posicionamento durante o trabalho.
Material: tetrafluoroetileno, borracha nitrila ou borracha de fluorina

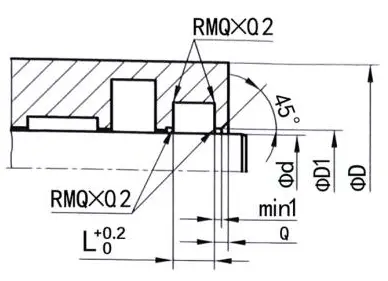

Exemplos de groove de vedação	A seguir, são apresentadas dimensões de ranhura padrão (vedações de poeira de qualquer tamanho dentro da faixa de tamanho podem ser produzidas)
	RCA115	Φd	Φd	L	D1	a	O-ring
		6-11.9	Φd+4.8	3.7	D+1,5	2	1.78
		12-64.9	Φd+6.8	5.0	D+1,5	2	2.62
	RCA116	65-250.9	Φd+8.8	6.0	D+1,5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16.0	11.0	D+2	4	7.00
		≥150	Φd+20.0	12.0	D+2,5	5	8.40
