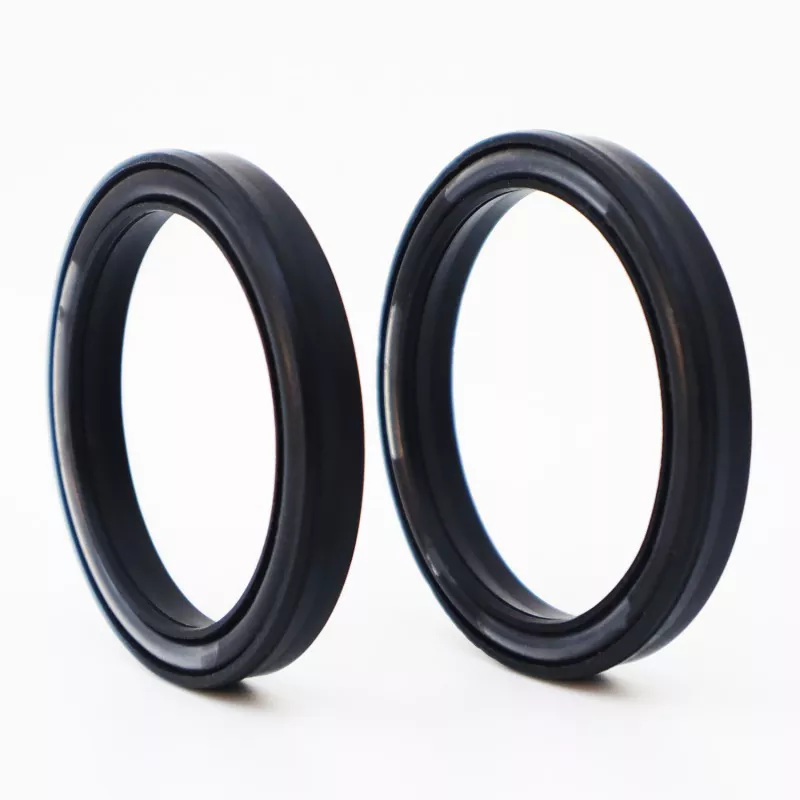

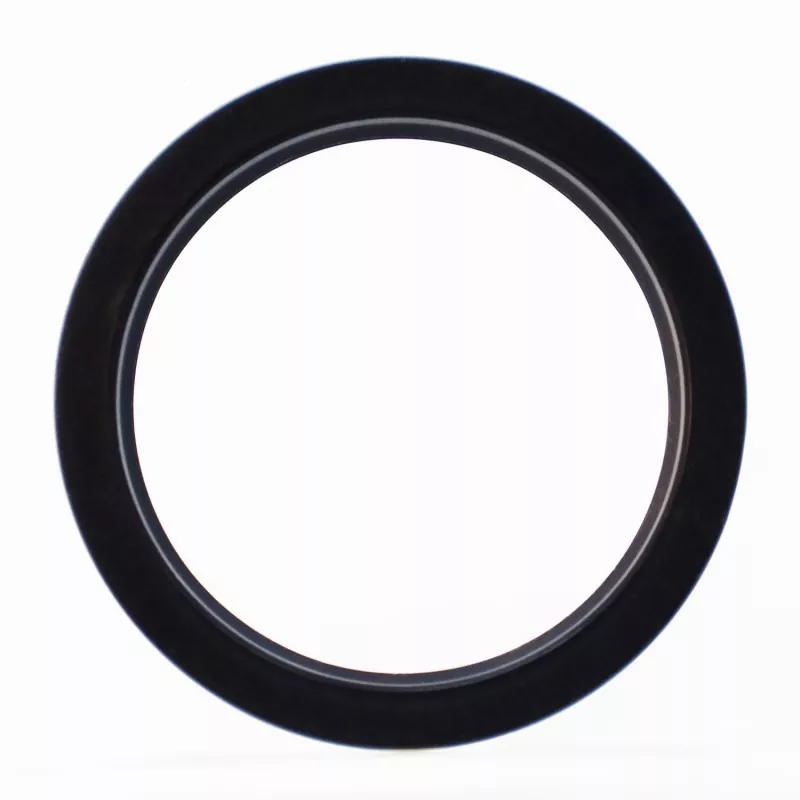

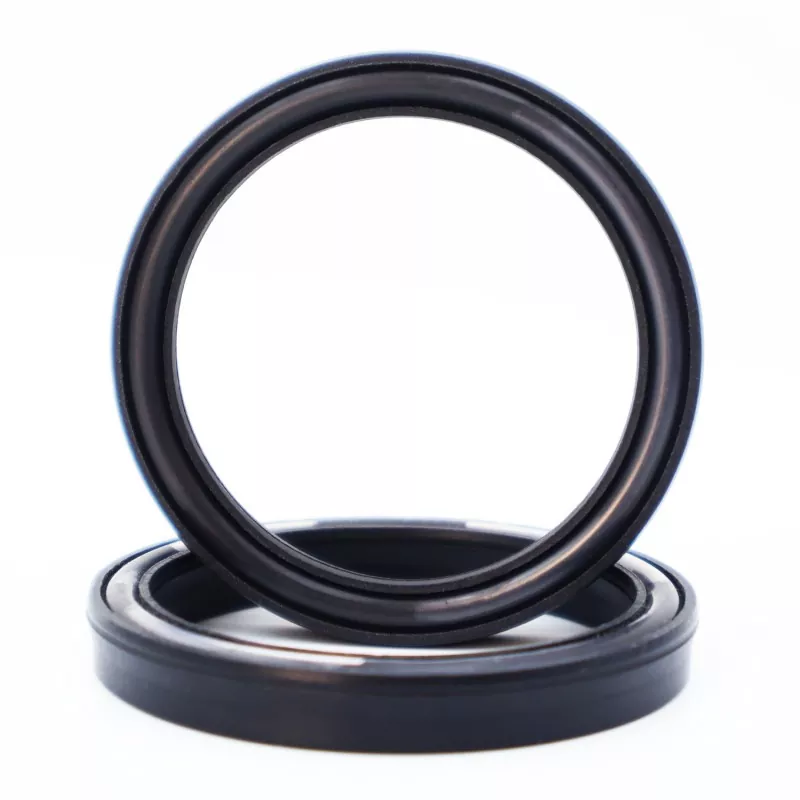

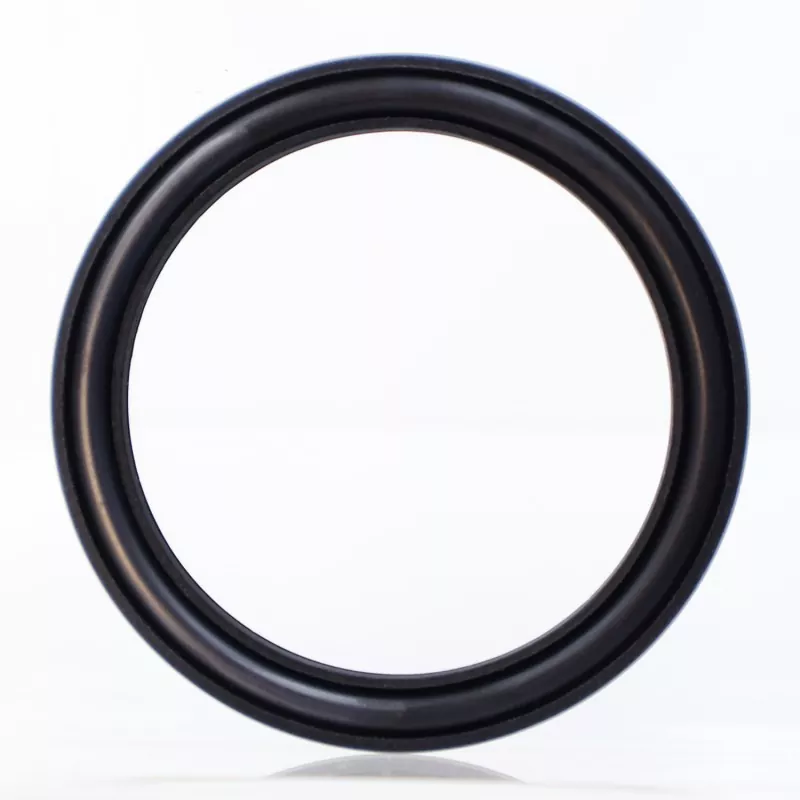

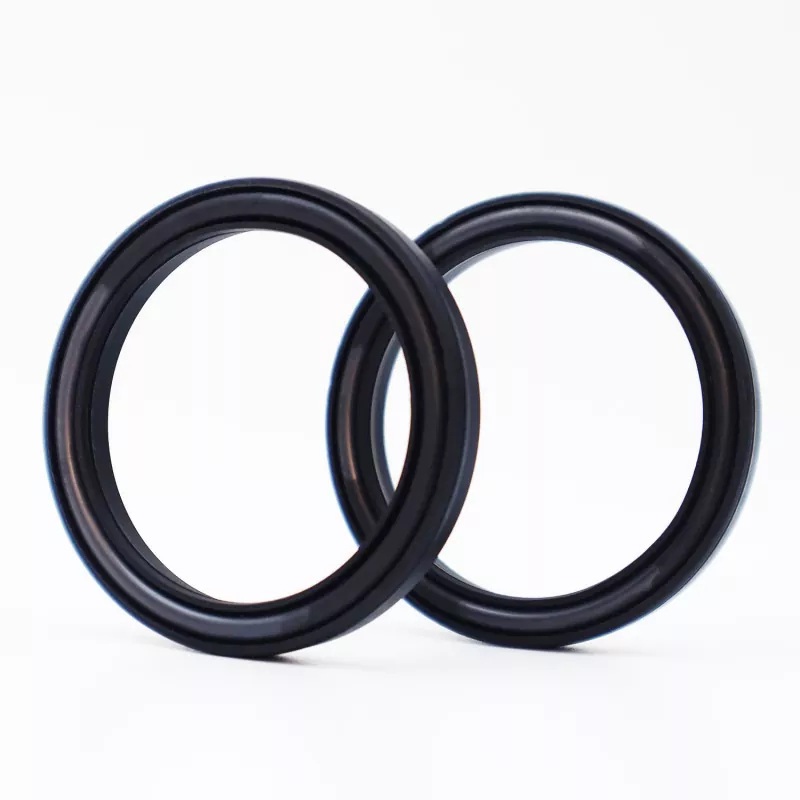

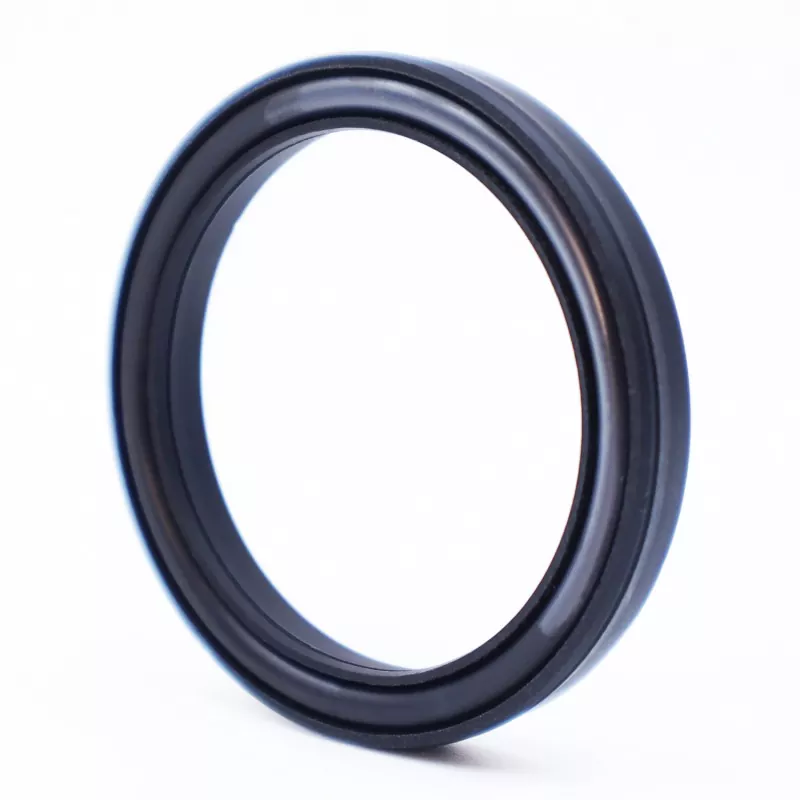

A vedação energizada por mola composta Ruichen FS-BO apresenta uma estrutura composta que combina plásticos de engenharia especializados com elastômeros de alto desempenho, integrando perfeitamente resistência química com elasticidade mecânica. Projetado especificamente para meios altamente corrosivos e ambientes que exigem altos níveis de limpeza, este modelo é a escolha ideal para lidar com fluidos químicos agressivos.
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Velocidade (m/s) |
Temperatura °C |
Mídia |
|
|
<40: Use largura de ranhura L >40 MPa: Use largura de ranhura L1 |
<10 |
BO/DO -35~+250 |
Outro -200~+250 |
Todos os líquidos, produtos químicos e gases |
Este modelo apresenta um design exclusivo de O-ring encapsulado, com um elemento de vedação do núcleo feito de PTFE ou um plástico similar de alto desempenho, encapsulado em um elastômero especialmente formulado. Esta estrutura permite resistir à grande maioria de ácidos fortes, álcalis fortes, solventes orgânicos e outros produtos químicos agressivos, mantendo ao mesmo tempo uma excelente recuperação elástica.
As vedações energizadas por mola Ruichen FS-BO demonstram durabilidade excepcional em equipamentos de processamento químico, máquinas de fabricação farmacêutica e sistemas eletrônicos de manuseio de produtos químicos. Os materiais atendem às certificações relevantes de saúde e segurança, tornando-os adequados para aplicações que envolvem contato direto com meios de alta pureza. A aquisição no atacado de vedações Ruichen FS-BO oferece uma solução confiável para requisitos de vedação em indústrias como fabricação de semicondutores, química fina e biofarmacêutica.
Todas as dimensões dentro do intervalo especificado estão disponíveis.
Nota: Caso as especificações exigidas não estejam listadas nesta tabela, entre em contato conosco; produtos de até 1600 mm de tamanho podem ser fornecidos.
|

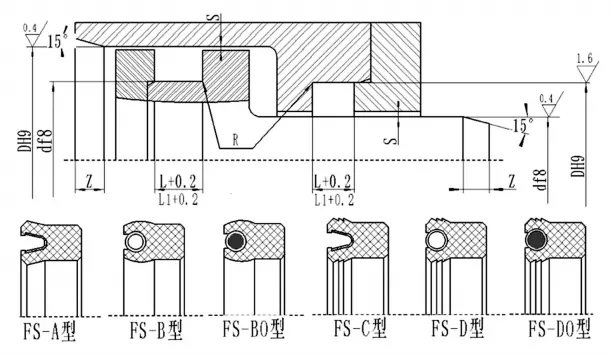

d |
D |
L+0,2 |
L1+0,2 (Aplicável para pressões >40 MPa) |
Folga radial Smax |
Comprimento do chanfro Zmin |
Rmáx. |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota de aplicação: Adequado para vedação bidirecional de eixos e furos em ambientes industriais padrão; recomendado para aplicações com flutuações mínimas de pressão.
