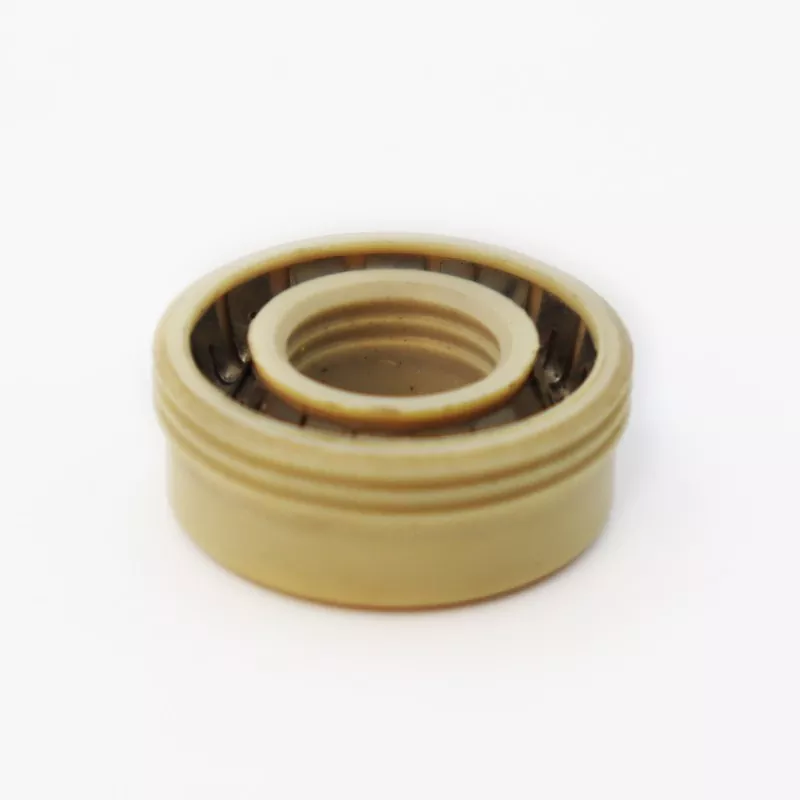

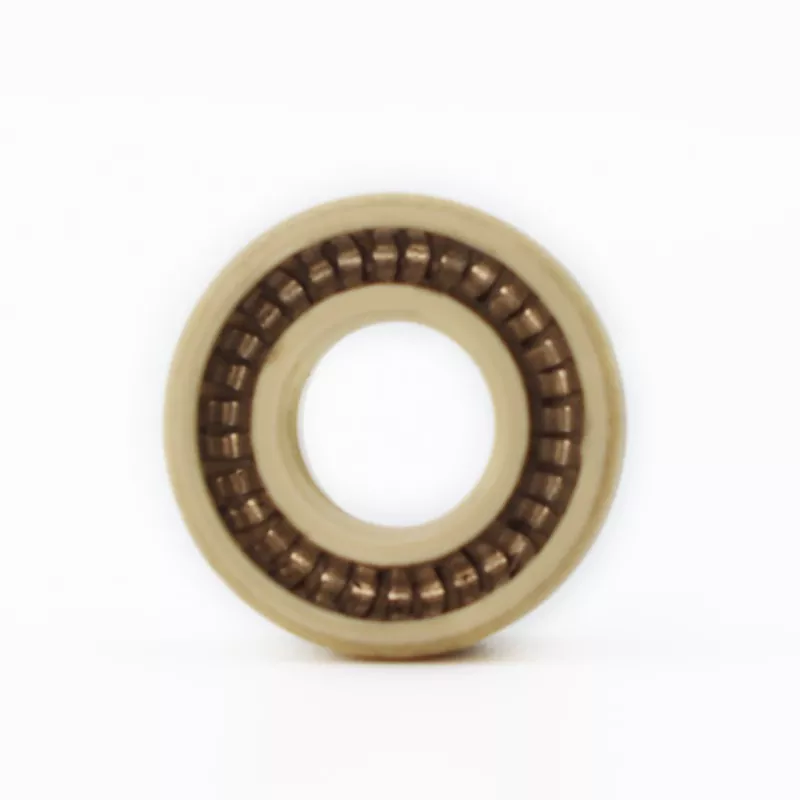

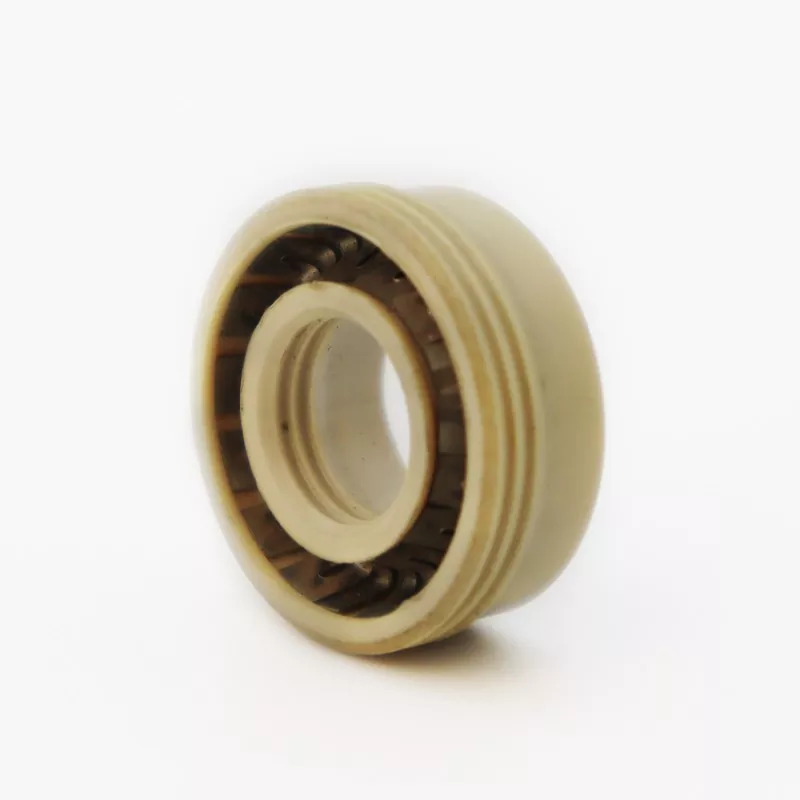

A vedação energizada por mola multi-lábios Ruichen FS-C apresenta um design de lábio serrilhado exclusivo que melhora significativamente o desempenho da vedação. O modelo FS-C é a escolha ideal para aplicações que exigem controle rigoroso de vazamentos.
Ele fornece vedação estável e confiável — equilibrando baixo atrito com longa vida útil — em pressões operacionais de até 40 MPa (pressões que excedem esse limite exigem uma configuração específica de ranhura larga).
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Velocidade (m/s) |
Temperatura °C |
Mídia |
|
|
<40: Use largura de ranhura L >40 MPa: Use largura de ranhura L1 |
<10 |
BO/DO -35~+250 |
Outro -200~+250 |
Todos os líquidos, produtos químicos e gases |

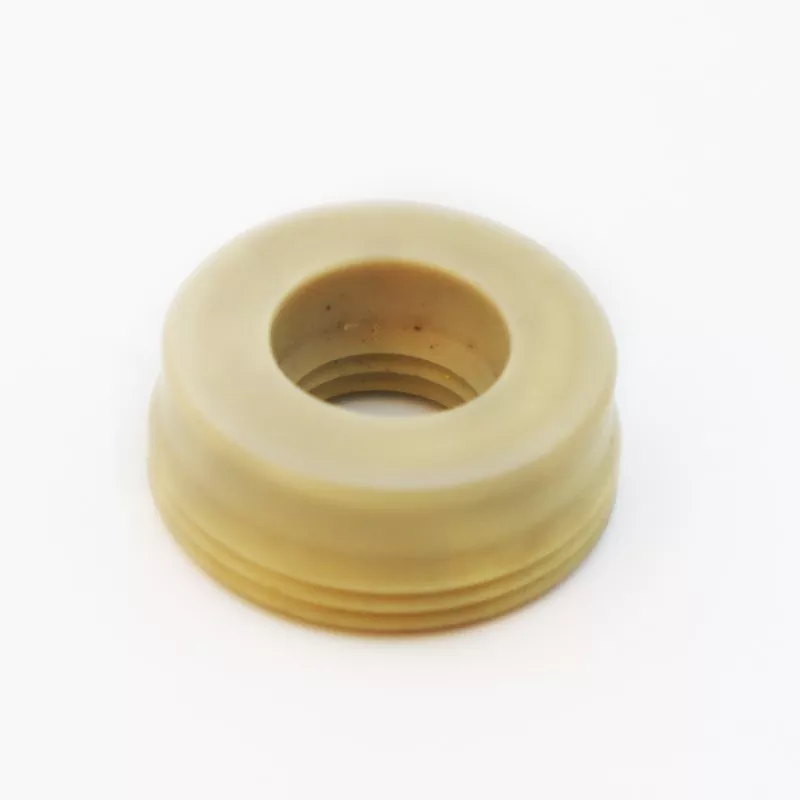

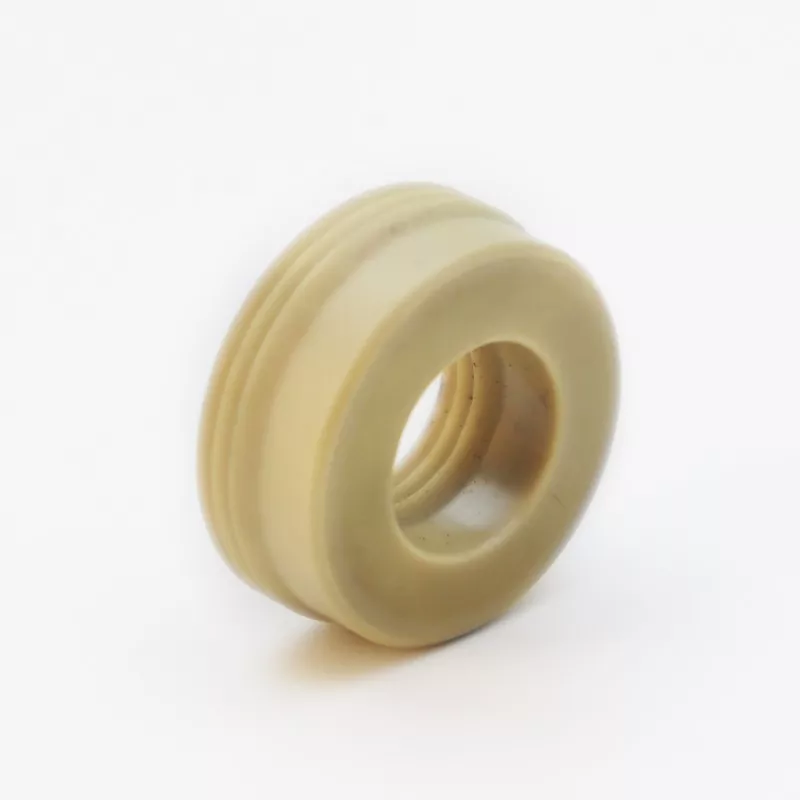

A estrutura multi-lábios deste modelo cria múltiplas barreiras de vedação, garantindo excelente estanqueidade a gases e líquidos mesmo em baixas pressões. Ele foi projetado especificamente para ambientes de vácuo ou aplicações com diferenciais de pressão extremamente baixos, ao mesmo tempo que acomoda pressões operacionais de até 40 MPa (desde que seja usada uma ranhura alargada).
As vedações energizadas por mola Ruichen FS-C oferecem desempenho excepcional em equipamentos de vácuo, instrumentos analíticos, dispositivos de medição de precisão e válvulas de alta especificação. Suas características de baixo atrito e movimento suave os tornam particularmente adequados para aplicações de controle de movimento de precisão. As vedações Ruichen FS-C de engenharia personalizada garantem confiabilidade de vedação a longo prazo para equipamentos de pesquisa científica, instrumentos médicos e sistemas de controle industrial de alta precisão.
Todas as dimensões dentro dos intervalos especificados estão disponíveis.
Nota: Caso as especificações exigidas não estejam listadas nesta tabela, entre em contato conosco; podem ser fornecidos produtos com tamanho de até 1600 mm.
|
d |
D |
L+0,2 |
L1+0,2 (Aplicável para pressões >40 MPa) |
Folga radial Smax |
Comprimento do chanfro Zmin |
Rmáx. |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|

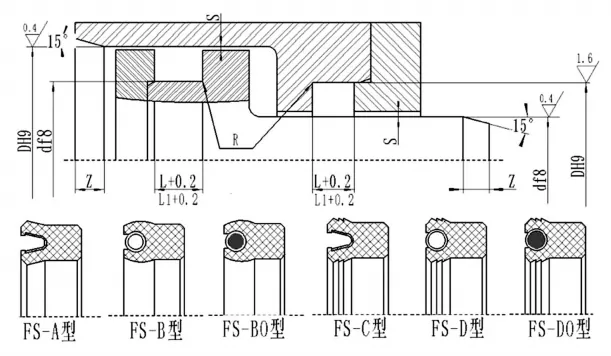

Nota de instalação: Para aplicações de alta pressão (>40 MPa), deve ser usada uma ranhura com a largura especificada (L1) e as tolerâncias de instalação devem ser rigorosamente controladas.
