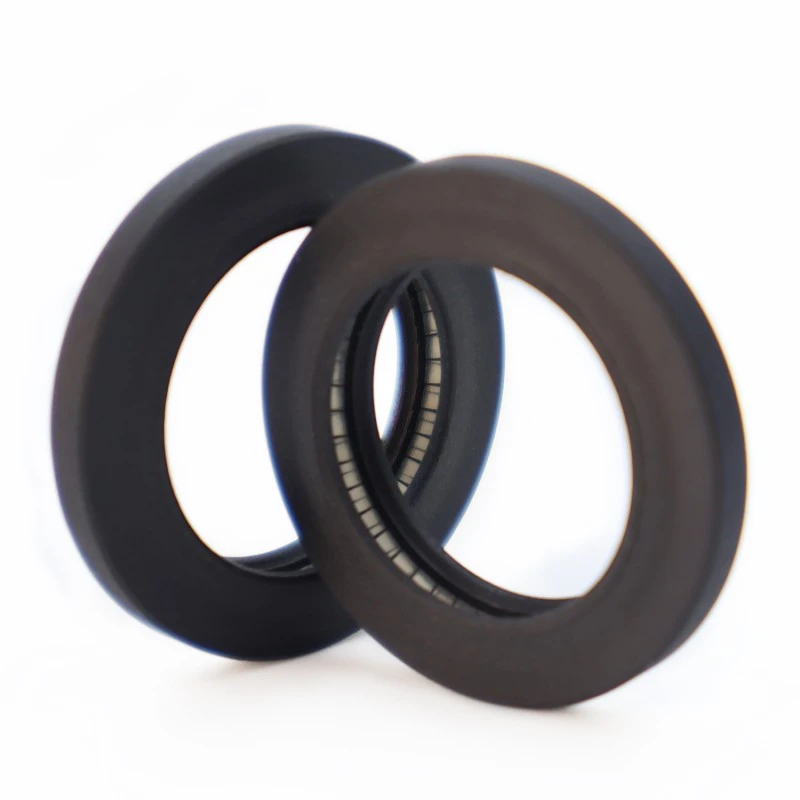

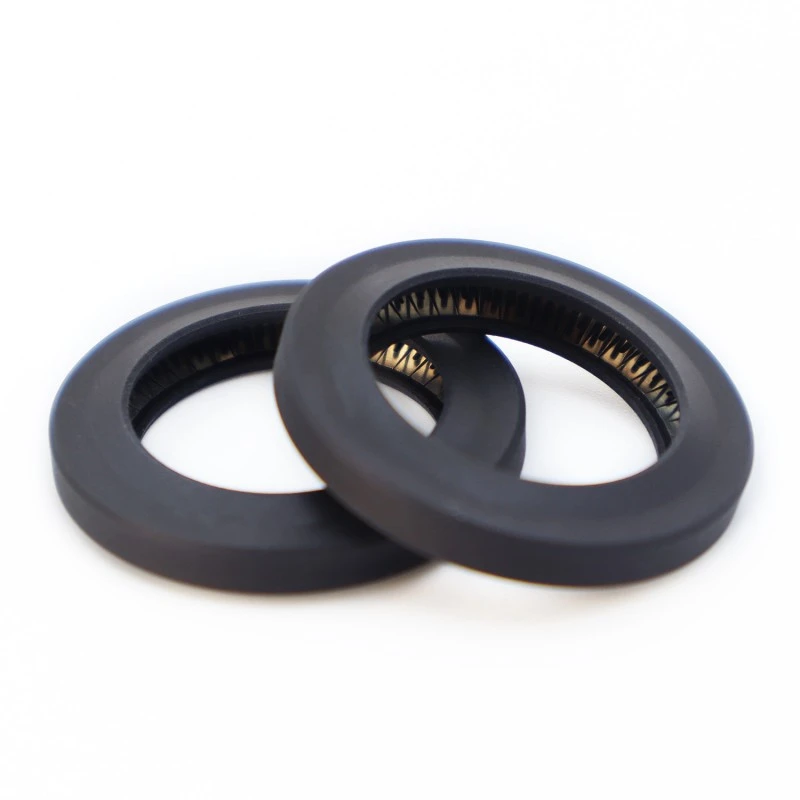

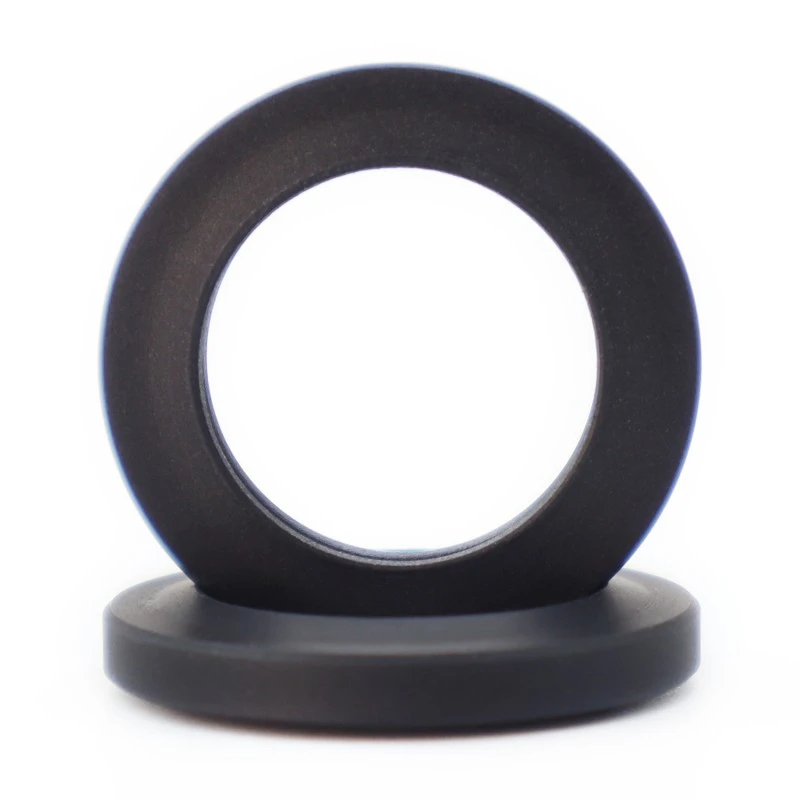

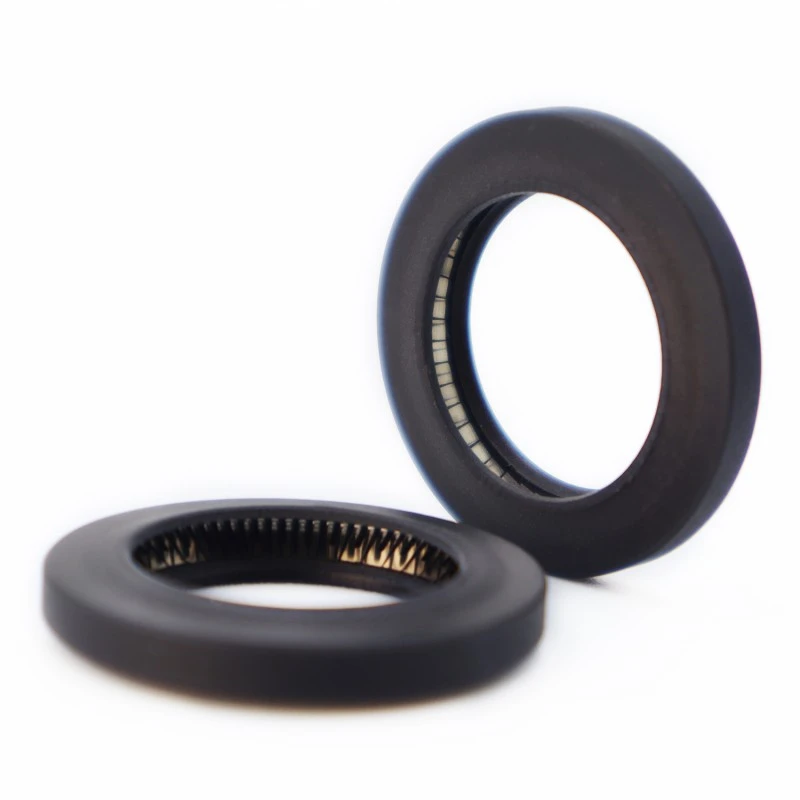

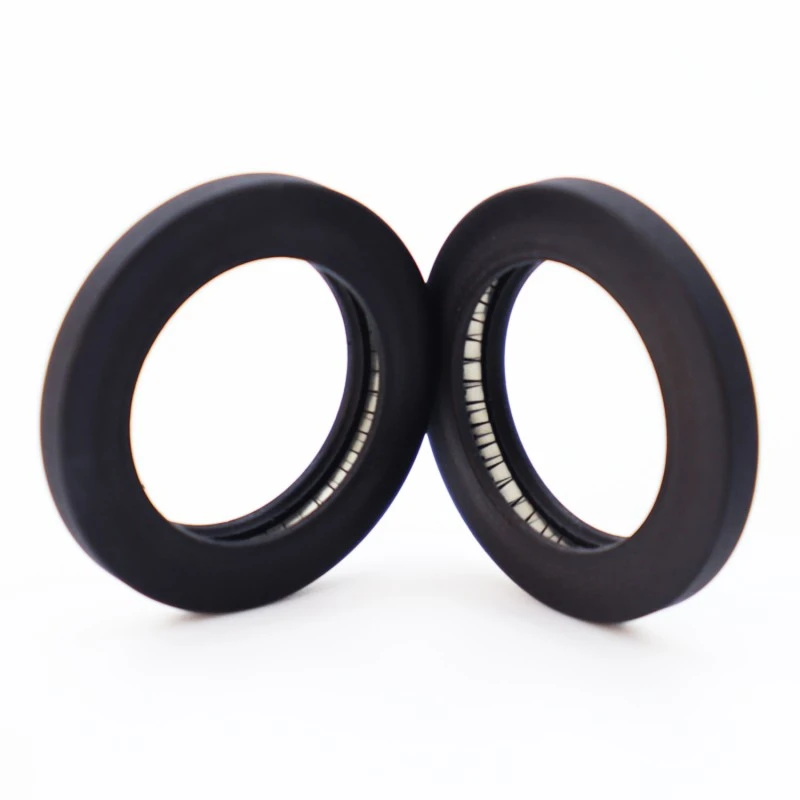

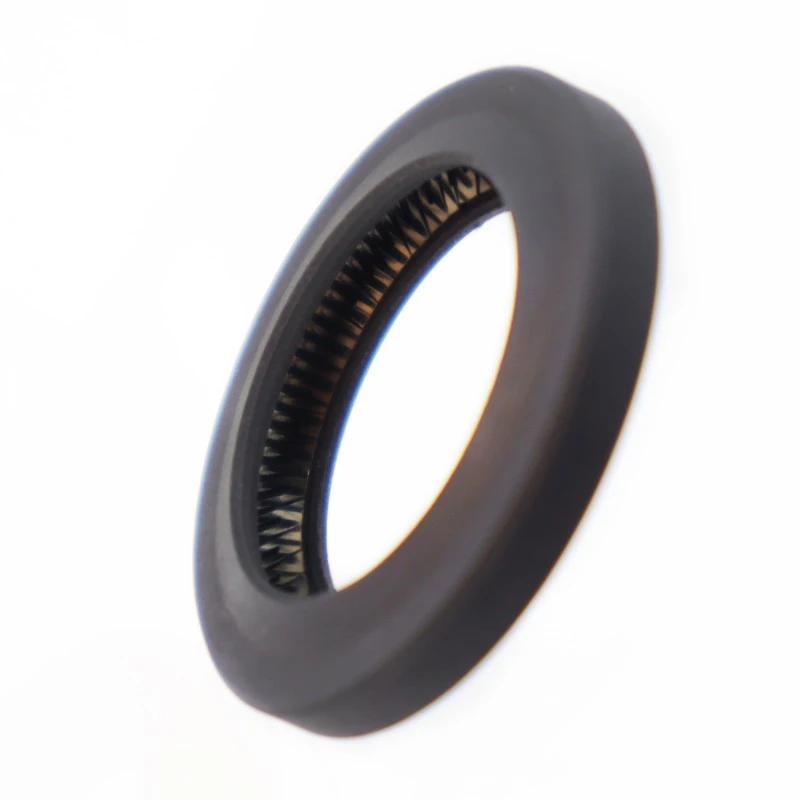

A vedação RC2876 consiste em uma mola de aço inoxidável e plástico de alto desempenho. A mola de aço inoxidável pode ser em forma de V ou em forma de O. Ao usar o RC2876-B, o material de elastômero apropriado deve ser selecionado.
Condições operacionais aplicáveis (valores extremos não devem ocorrer simultaneamente)
|
Pressão (MPa) |
Velocidade (m/s) |
Temperatura (°C) |
Médio |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Todos os líquidos, produtos químicos e gases |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Seleção de Materiais
1. Os materiais do O-ring que acompanham podem ser selecionados entre: Borracha nitrílica R01 (NBR), Borracha fluorada R02 (FKM), etc.
2. Materiais do anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. As molas de aço inoxidável podem ser selecionadas entre molas em forma de O e molas em forma de V.
Exemplo de pedido
RC2876-40-PTFE4 + V: O diâmetro externo da ranhura de pressão interna é 40, o material do anel de vedação é PTFE4, a mola é em forma de V.
RC2876-B-40-PTFE4 + R02: O diâmetro externo da ranhura de pressão interna é 40, o material do anel de vedação é PTFE4, o anel de vedação correspondente é feito de borracha fluorada.
Nota: Se for necessária uma gama alargada, utilize o número de série.
Tabela de especificações (todas as especificações dentro da faixa de parâmetros estão disponíveis)
|
Número de série |
Número de série |
Gama padrão DH11 |
Escopo estendido DH11 |
Profundidade do sulco h-0,05 |
Largura da ranhura L+0,2 |
Cantos arredondados Rmáx. |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
