Selo alternativo do pistão

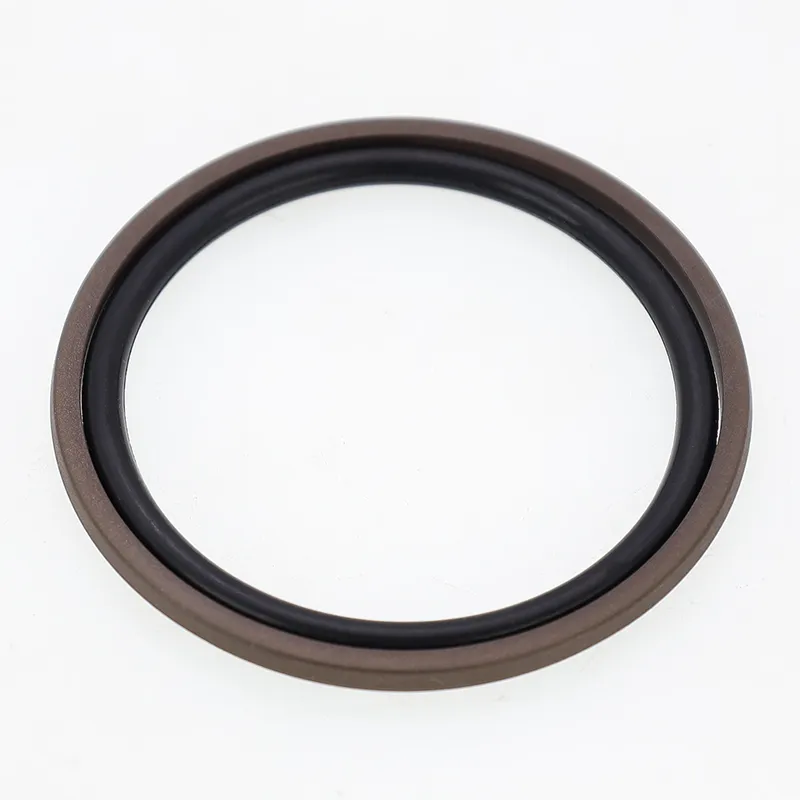

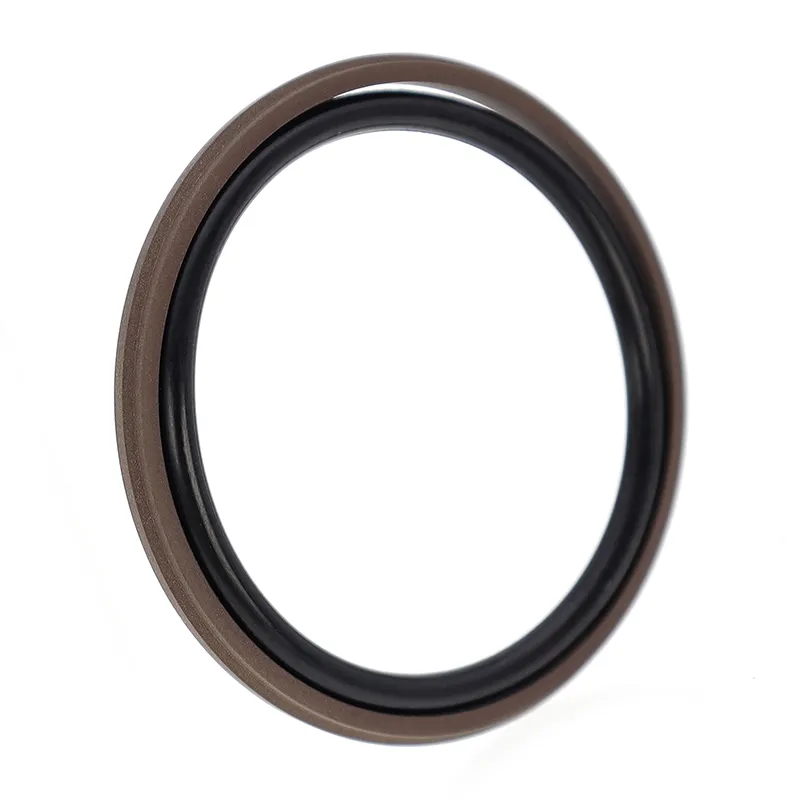

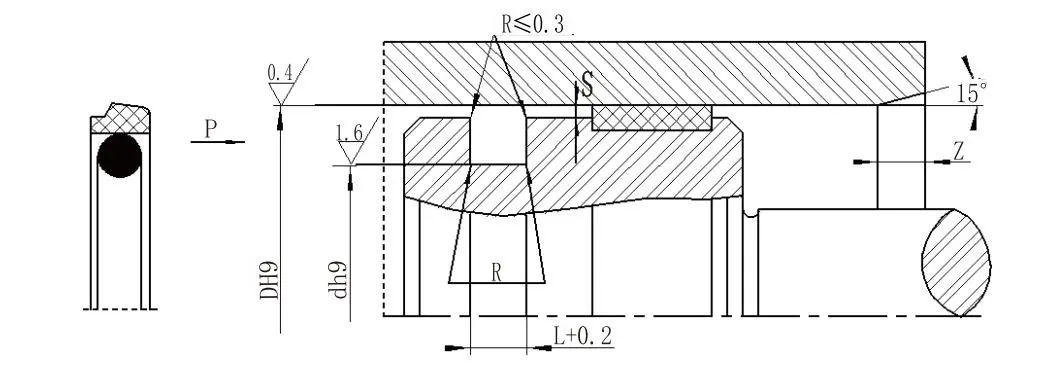

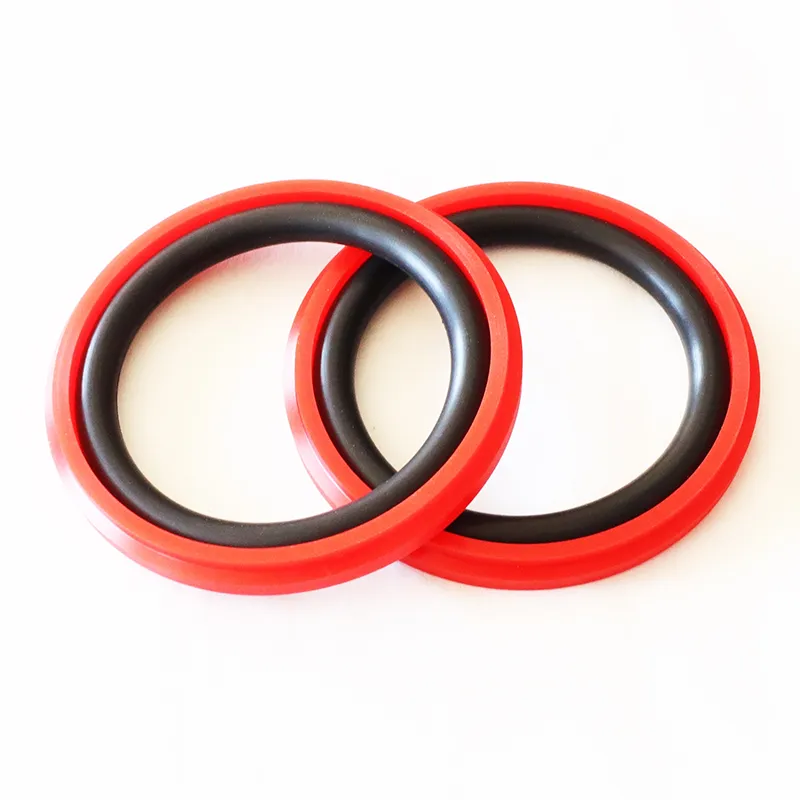

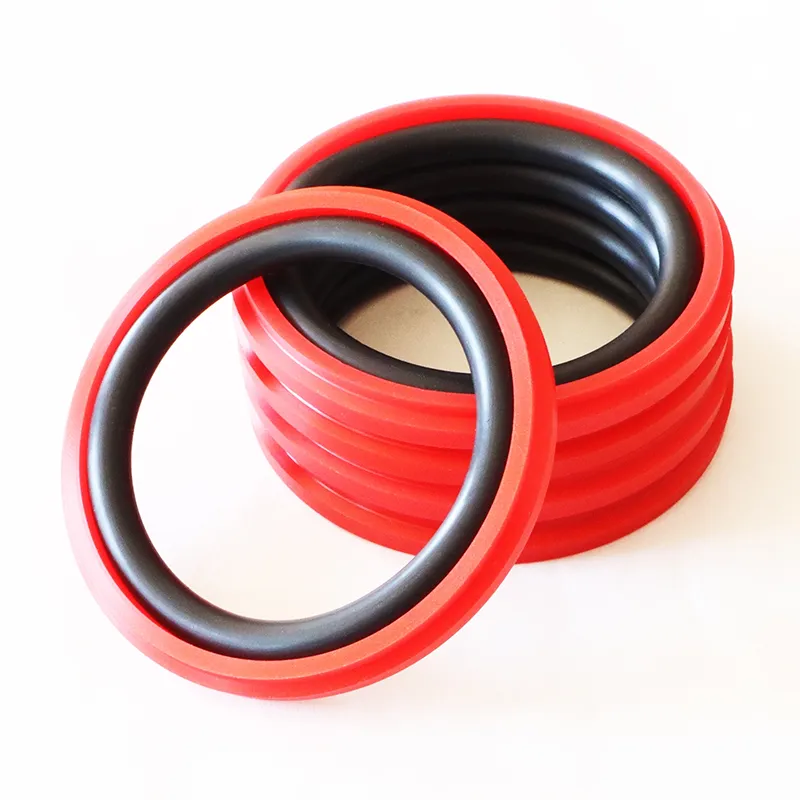

A vedação escalonada do pistão alternativo consiste em um anel de vedação escalonado preenchido com PTFE e um O-ring, adequado para vedação de pressão unidirecional em aplicações hidráulicas alternativas. O O-ring fornece força radial e compensa o desgaste do anel de vedação. Geralmente é usado em conjunto com um anel guia. Para diâmetros de cilindro inferiores a 30 mm, deve ser usado um projeto de ranhura dividida (aberta).

Características:

1. Baixo atrito, baixa resistência inicial, movimento suave, atrito dinâmico e estático igual e sem fluência;

2. Pressão altamente estável sob pressão e condições adversas;

3. Longa vida útil, adequada para lubrificação sem óleo;

4. Adequado para vedar meios de baixa viscosidade, como água.

Condições de trabalho aplicáveis ​​(os valores limite não devem aparecer ao mesmo tempo)

Seleção de Materiais

1. Materiais disponíveis para anéis de vedação: Borracha de nitrilo-butadieno R01 (NBR), borracha fluorada R02 (FKM), etc.

2. Material do anel de vedação: Material padrão: PTFE3; outros materiais disponíveis incluem PTFE2, PTFE4 e PU.

Exemplo de pedido

Modelo de pedido: RC61-40x29x4.2-PTFE3-R01; Modelo de pedido: RC61-B-40x29x4.2-PTFE3-R02

RC61 - Anel Glyd; RC61-B - Vedação de Furo; DxdxL - Código do Material
