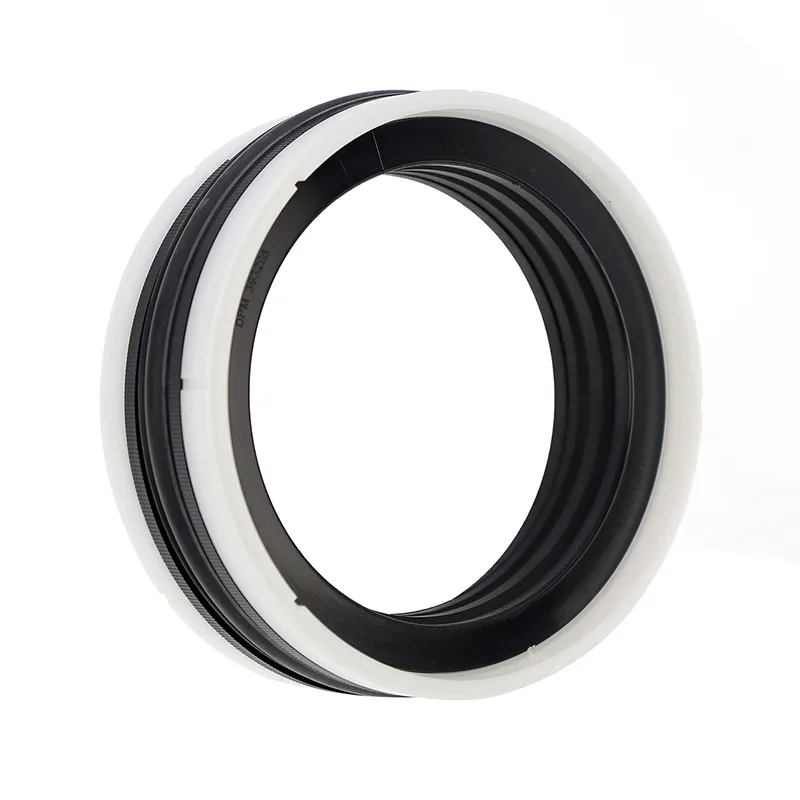

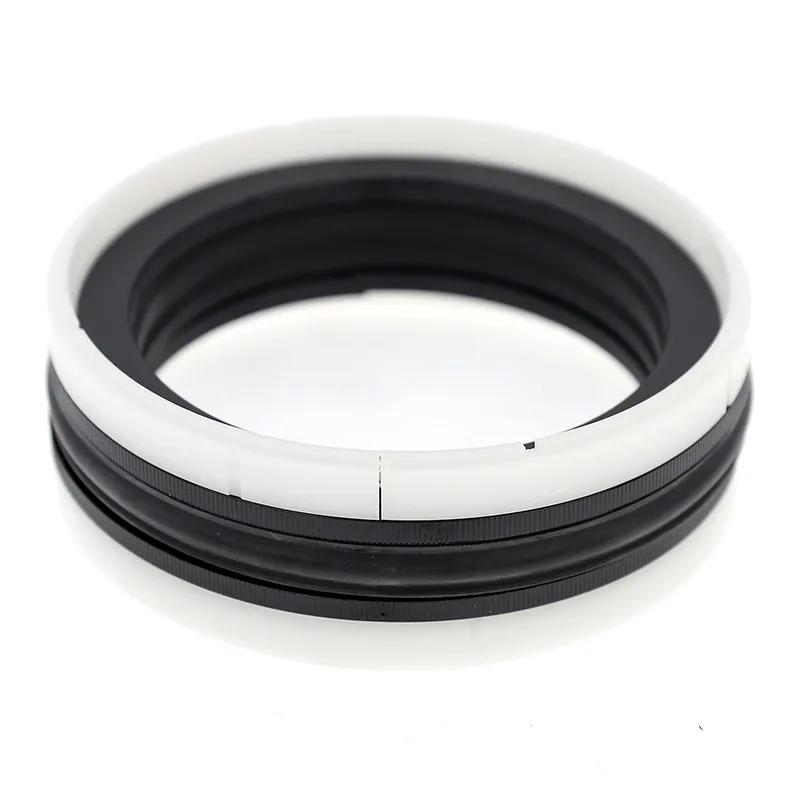

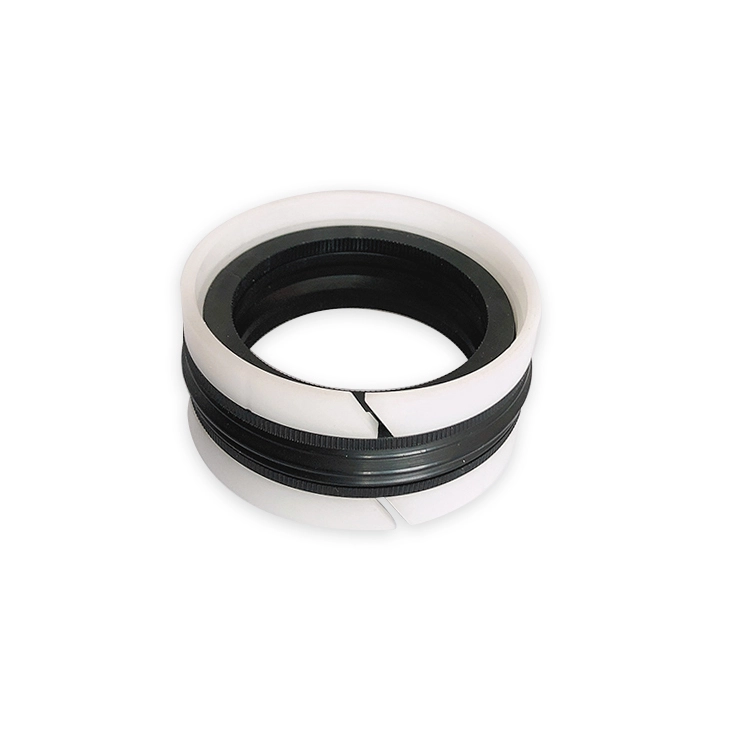

Selo composto TPM

A vedação combinada de pistão (diâmetro interno) TPM é um conjunto de vedação de pistão de compressão de cinco componentes que consiste em um elemento de vedação de borracha perfilado, dois anéis de retenção e dois anéis guia. Seu design de ranhura evita efetivamente a distorção durante a montagem e é adequado para vedação de pistão de pressão bidirecional.

Características:

1. Excelente vedação, alta confiabilidade e estrutura compacta;

2. Nenhuma intrusão nas folgas radiais;

3. Instalação simples, montagem de pistão integral;

4. A geometria especial do elemento de vedação NBR evita distorção dentro da ranhura durante a instalação.

Condições de trabalho aplicáveis ​​(os valores limite não devem aparecer ao mesmo tempo)

Seleção de Materiais

1. Material do anel de borracha: Nitrilo R01

2. Material do anel de retenção: Nylon PA/Polioximetileno (POM)

3. Material do anel guia: Nylon PA/Polioximetileno (POM)/Politetrafluoroetileno (PTFE)

Exemplo de pedido

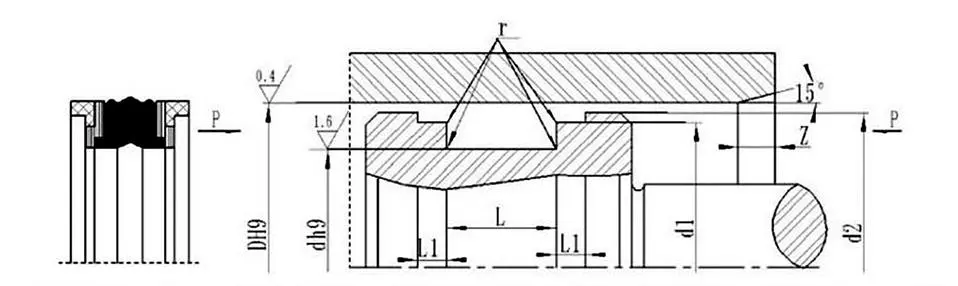

Encomende o modelo TPM-80x60x22,4 Furo do cilindro x Diâmetro da ranhura x Largura da ranhura (L)
