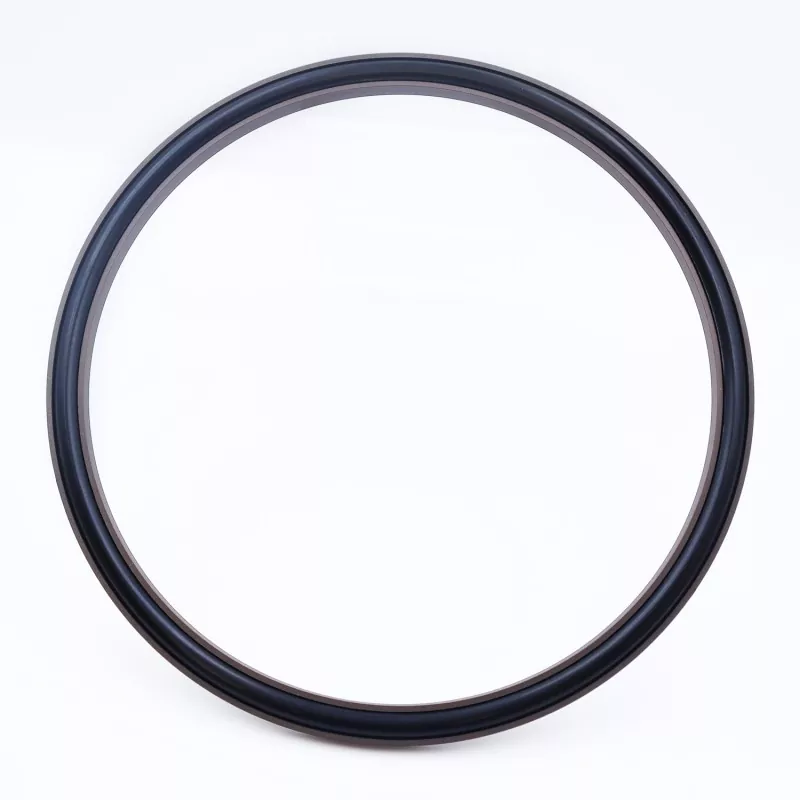

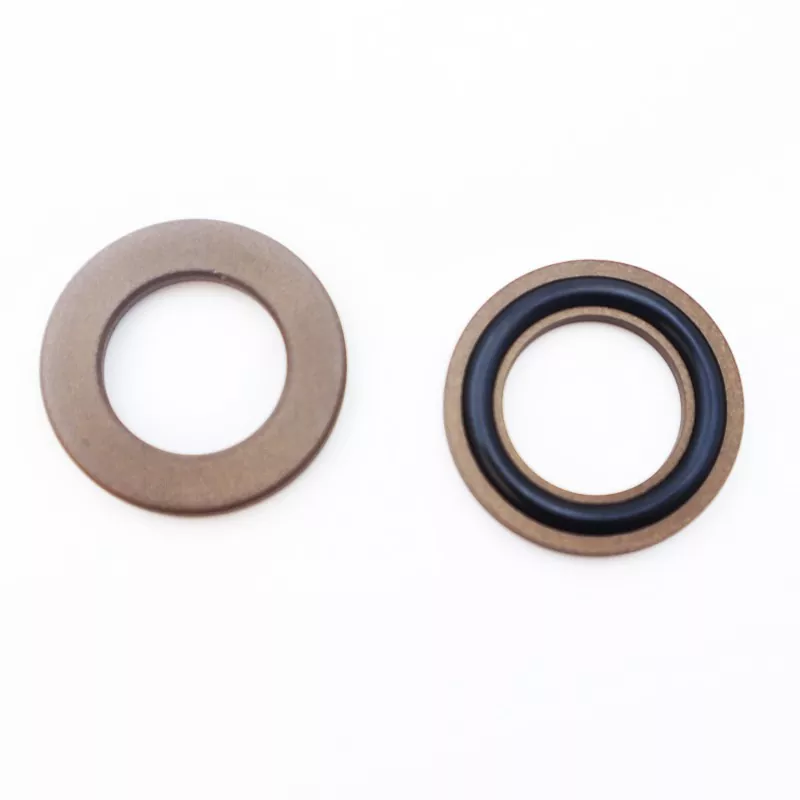

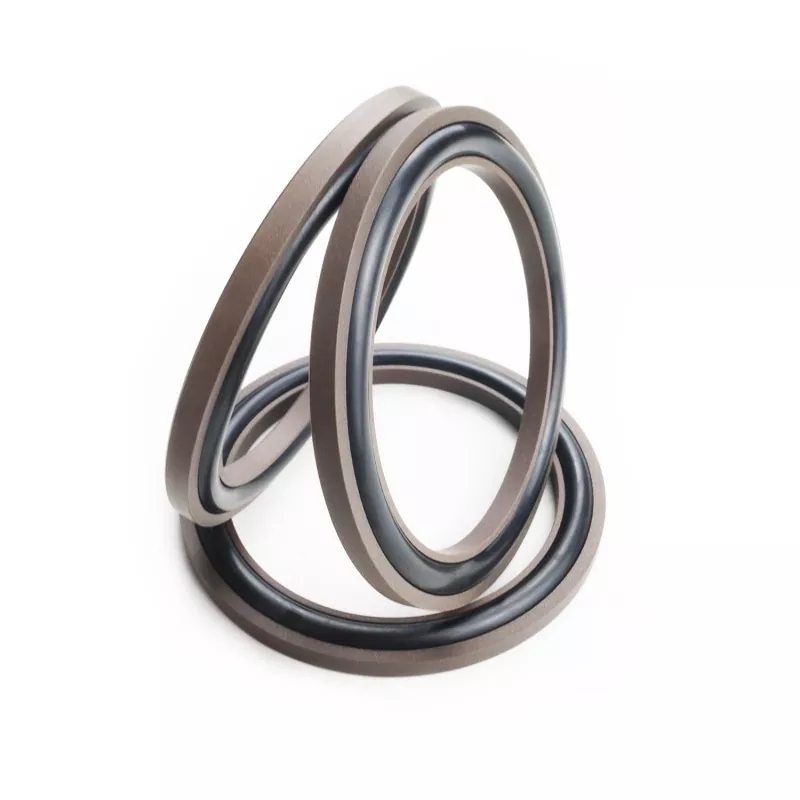

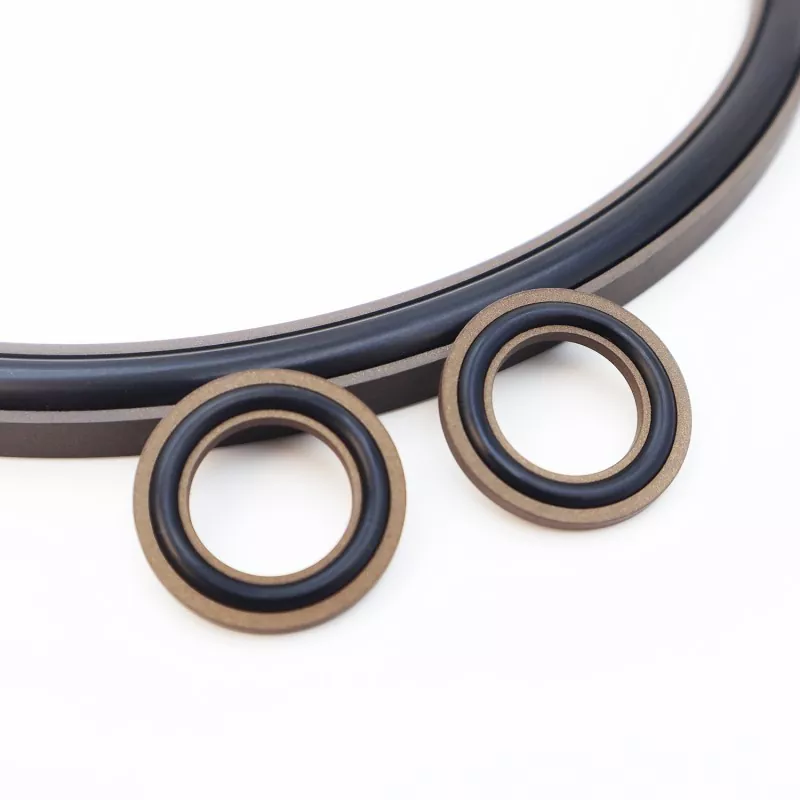

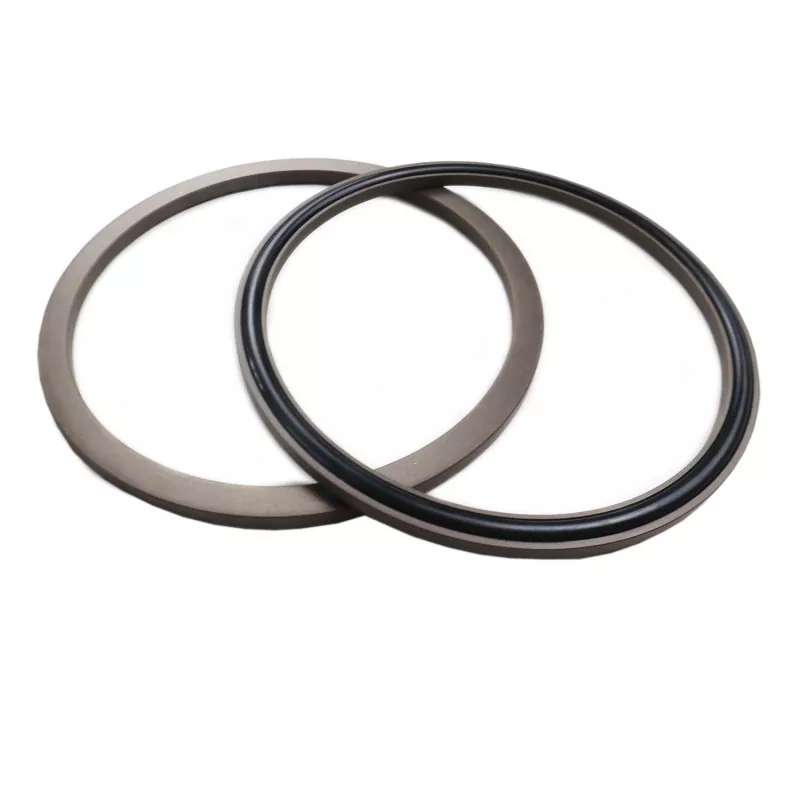

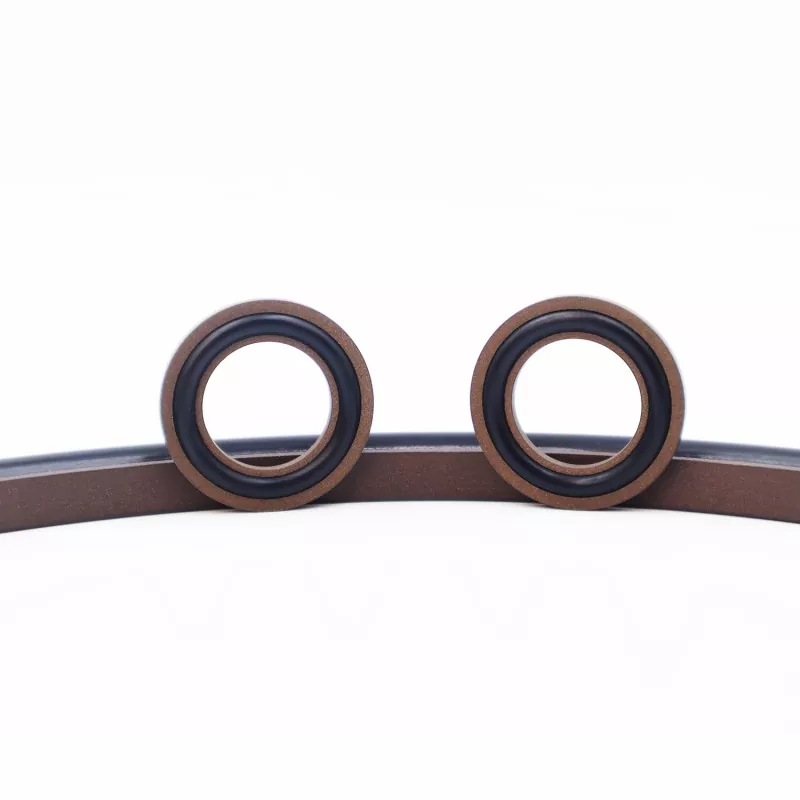

A vedação combinada axial tipo C consiste em um anel de vedação em forma de C feito de PTFE preenchido e um O-ring de borracha; ele foi projetado para aplicações de vedação estática, como vedações axiais (face final) e flange. As principais características incluem longa vida útil, excelente desempenho de vedação, resistência a alta pressão e área estrutural compacta; também é adequado para aplicações de vedação hidráulica. Disponível em duas versões: RC2872-A (para pressão interna) e RC2872-B (para pressão externa).
O design compacto facilita a instalação em espaços confinados, garantindo vedação confiável e vida útil prolongada durante operação de longo prazo. Uma gama completa de especificações está disponível em estoque, com serviços prestados a compradores globais, incluindo seleção técnica, consulta de preços e pedidos em grandes quantidades.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Médio |
|
≤100 |
-35 a +100 (com anel de vedação NBR) |
- |
Óleo hidráulico, emulsão, água, etc. |
|
-20 a +200 (com anel de vedação FKM) |
Esta vedação consiste em um anel de vedação de PTFE em forma de C e um O-ring; o O-ring fornece pré-compressão, gerando a força de fixação necessária para obter uma vedação. Sob pressão, esta força de fixação aumenta – o que significa que a vedação funciona melhor à medida que a pressão aumenta. Graças ao design de flange duplo do anel deslizante, o O-ring é impedido de extrusão, permitindo que a vedação resista a altas pressões.
Todas as especificações dentro da faixa de parâmetros estão disponíveis.
|

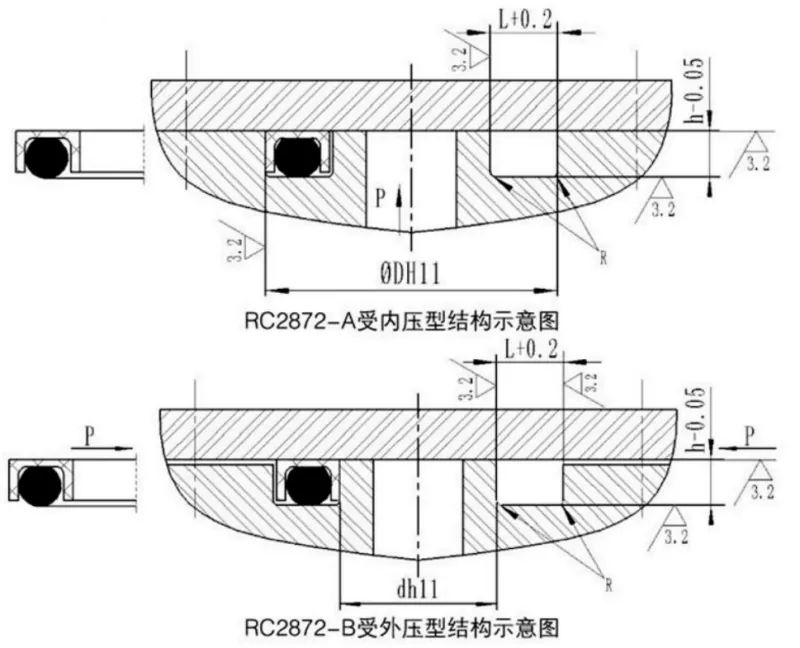

Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0,05 |
Largura da ranhura L+0,2 |
Raio de canto Rmáx. |
Diâmetro do fio do anel de vedação fazer |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Todas as especificações dentro da faixa de parâmetros estão disponíveis.
|
Faixa de diâmetro interno dh11 |
Profundidade do sulco h-0,05 |
Largura da ranhura L+0,2 |
Raio de canto Rmáx. |
Diâmetro do fio do anel de vedação fazer |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8,60 |
