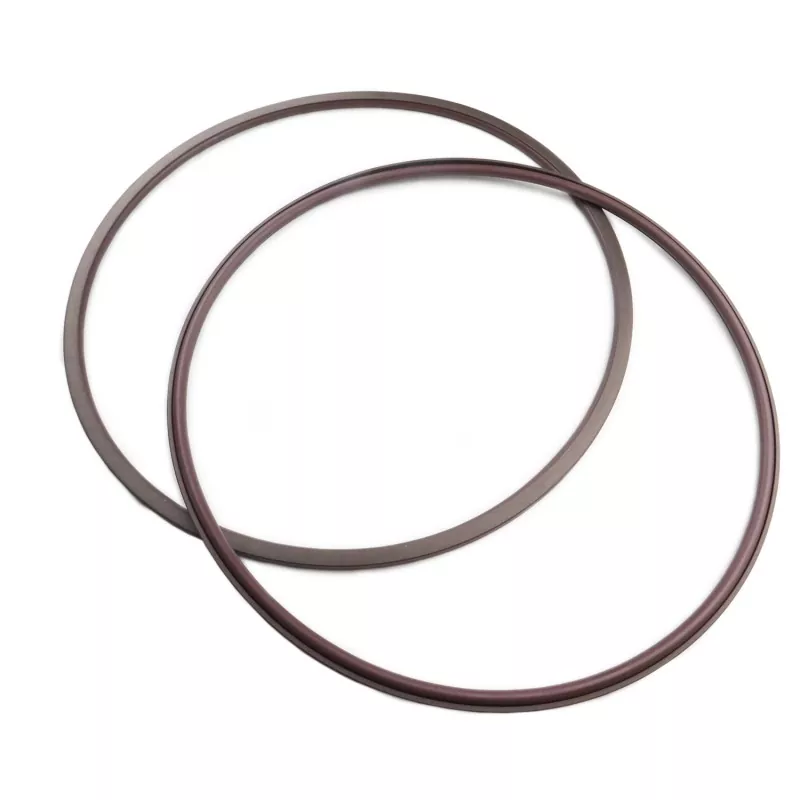

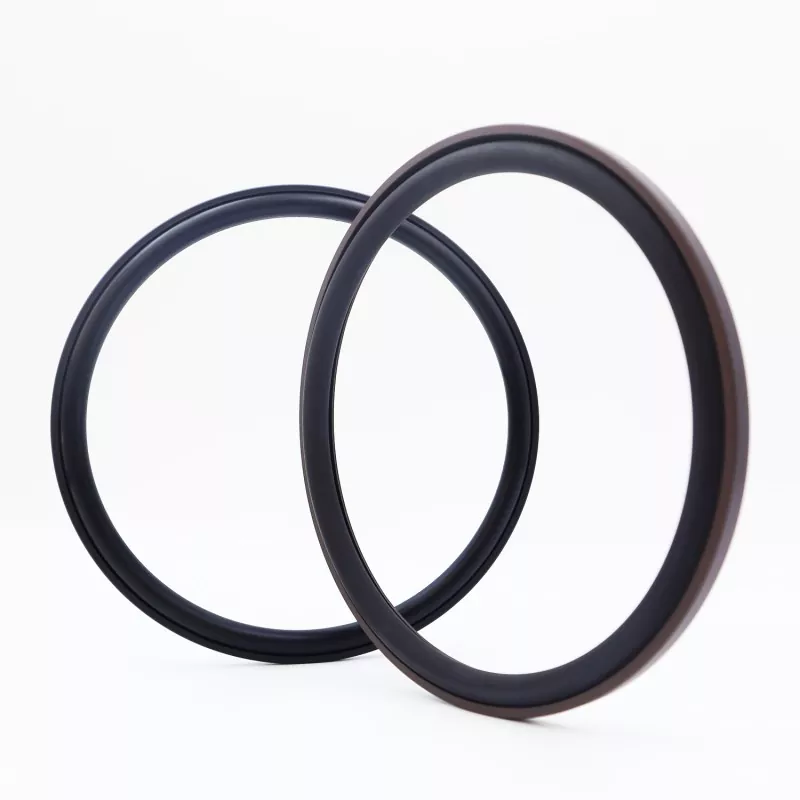

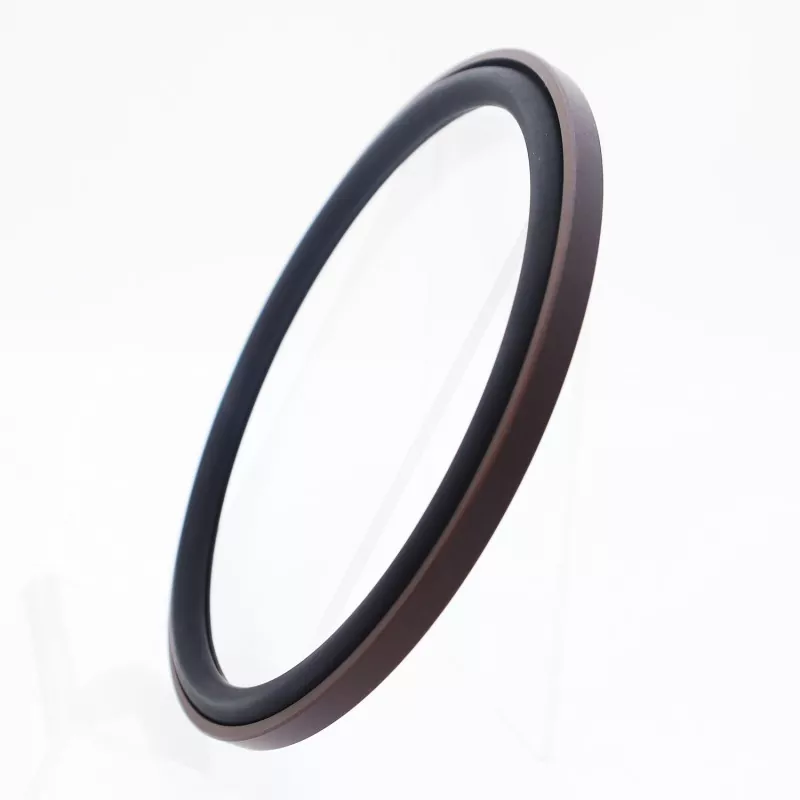

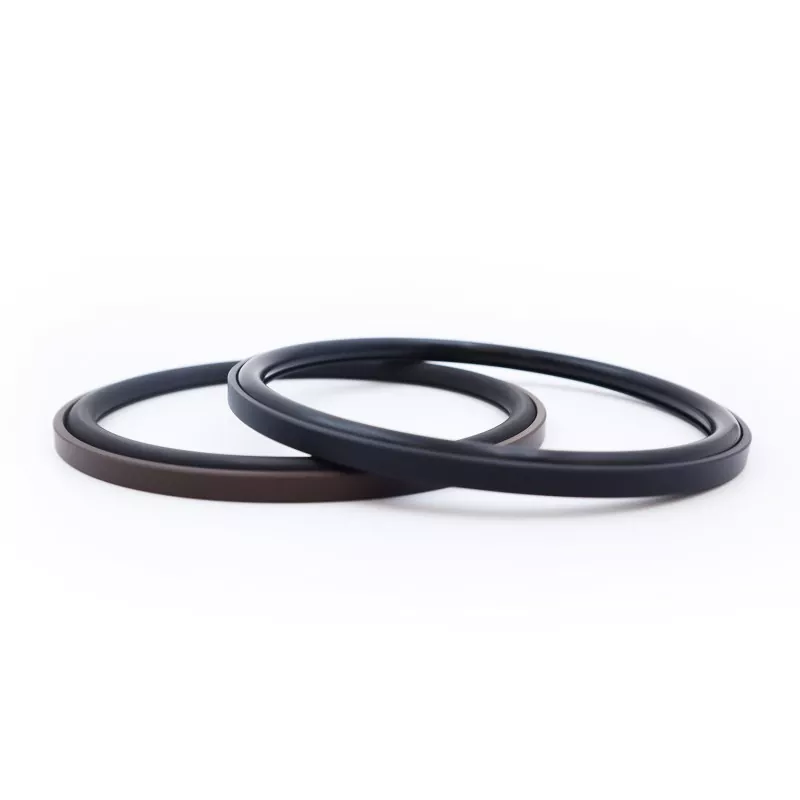

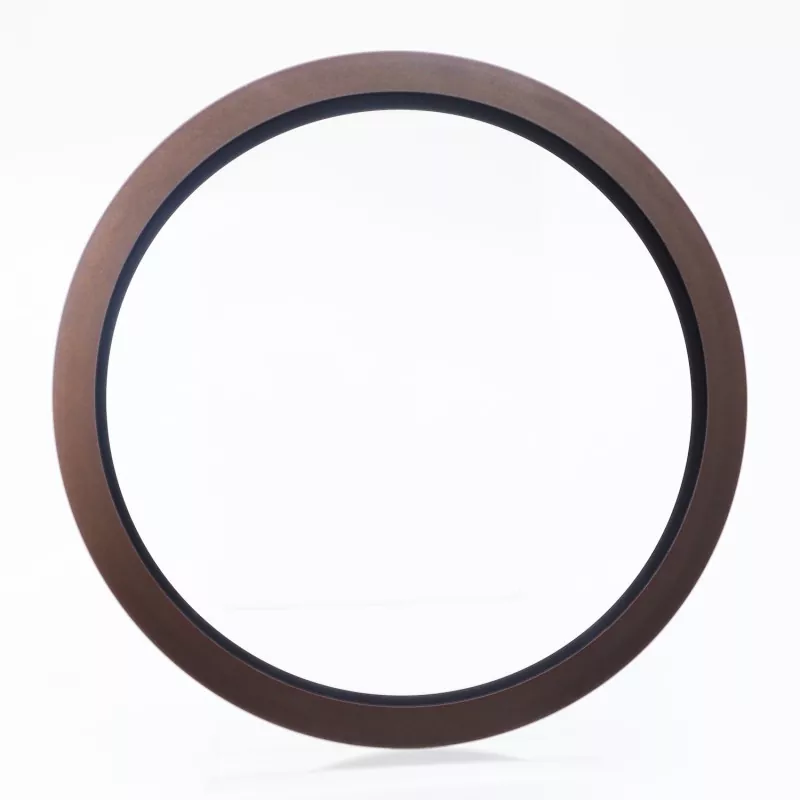

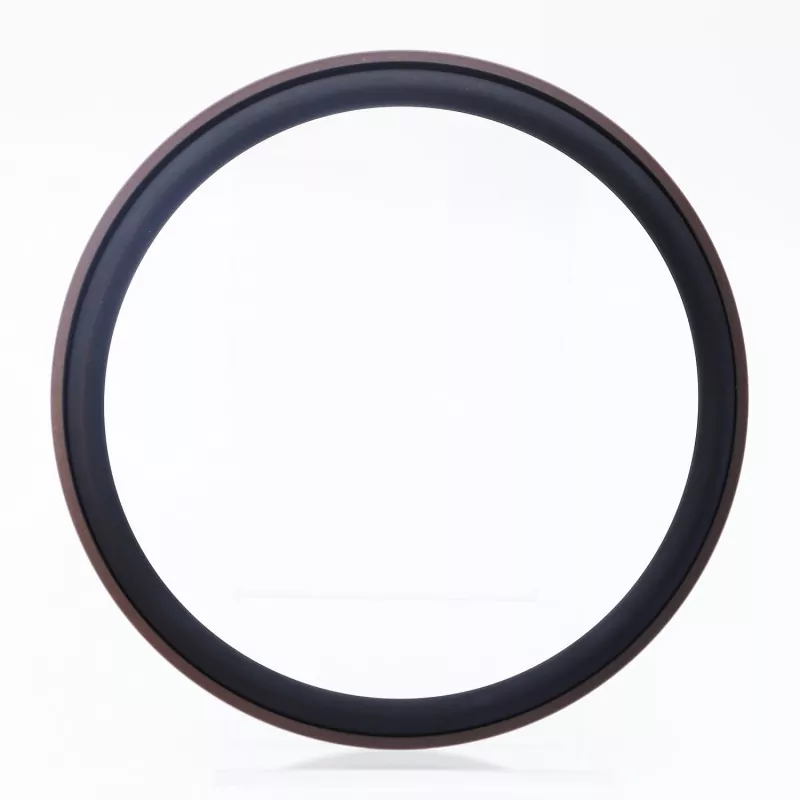

A vedação combinada de degrau axial consiste em um anel de vedação em ângulo reto feito de PTFE preenchido e um anel de borracha; ele foi projetado para aplicações de vedação estática unidirecional, como vedações axiais (face final) e flange. Apresenta longa vida útil, excelente desempenho de vedação, resistência a pressões altas e ultra-altas e área estrutural compacta; também é adequado para aplicações de vedação sob pressão de água. Está disponível em duas versões: RC2871-A (para pressão interna) e RC2871-B (para pressão externa).
A vedação eficaz é obtida através da força de aperto contínua gerada pela pré-compressão do O-ring, proporcionando um efeito de vedação autoenergizante onde o desempenho da vedação melhora à medida que a pressão média aumenta. O design flangeado na lateral do anel de vedação evita efetivamente a extrusão do O-ring, permitindo que ele lide facilmente com condições de alta e ultra-alta pressão, permanecendo compatível com ambientes de vedação com pressão de água.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Médio |
|
≤300 |
-35 a +100 (com anel de vedação NBR) |
- |
Óleo hidráulico, emulsão, água, etc. |
|
-20 a +200 (com anel de vedação FKM) |
Esta vedação consiste em um anel de vedação de PTFE em ângulo reto e um O-ring; o O-ring fornece pré-compressão, gerando a força de fixação necessária para obter uma vedação. Sob pressão, esta força de fixação aumenta – o que significa que quanto maior a pressão, melhor será o desempenho da vedação. Graças ao design do flange lateral do anel deslizante, o O-ring é impedido de extrusão, permitindo que a vedação suporte altas pressões.
Todas as especificações dentro da faixa de parâmetros estão disponíveis.
|

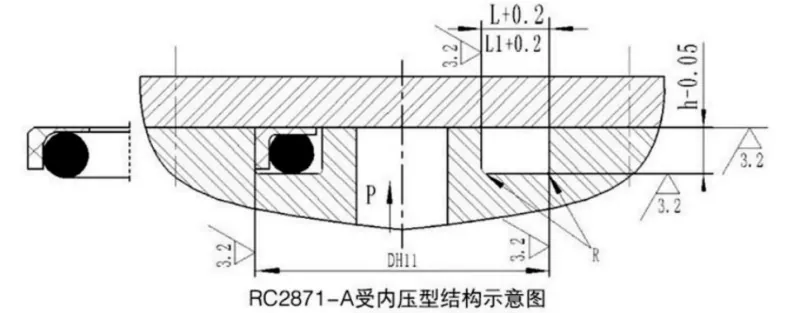

Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0,05 |
Largura da ranhura L+0,2 |
Largura da ranhura L1 + 0,2 Pressão > 80 MPa |
Raio de canto Rmáx. |
Diâmetro do fio do anel de vedação fazer |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Todas as especificações dentro da faixa de parâmetros estão disponíveis.
|

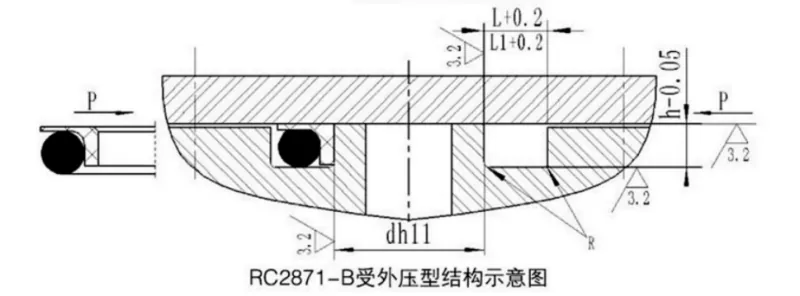

Faixa de diâmetro interno dh11 |
Profundidade do sulco h-0,05 |
Largura da ranhura L+0,2 |
Largura da ranhura L1 + 0,2 Pressão > 80 MPa |
Raio de canto Rmáx. |
Diâmetro do fio do anel de vedação fazer |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
