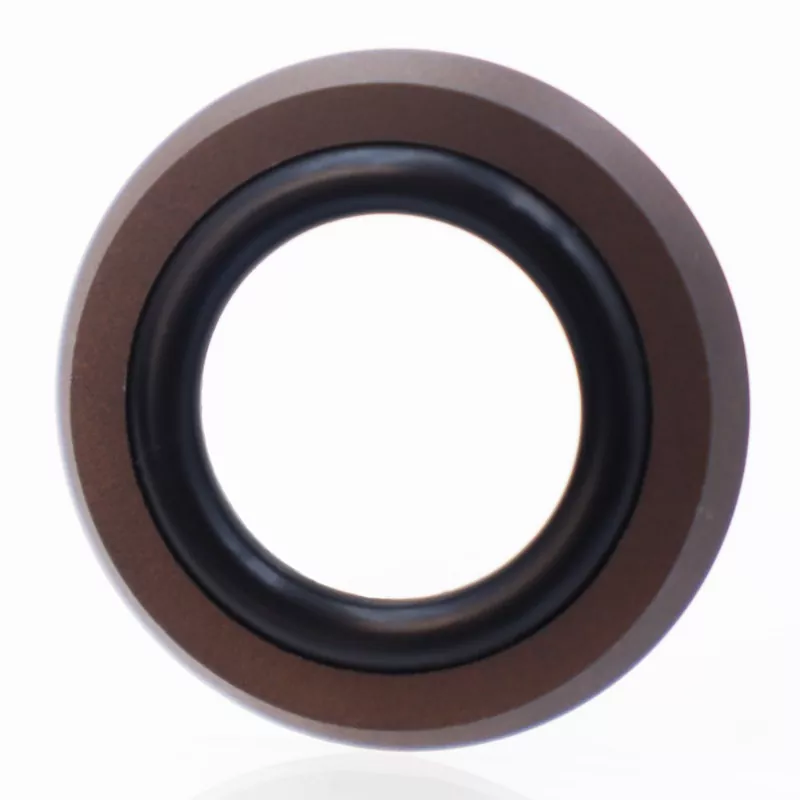

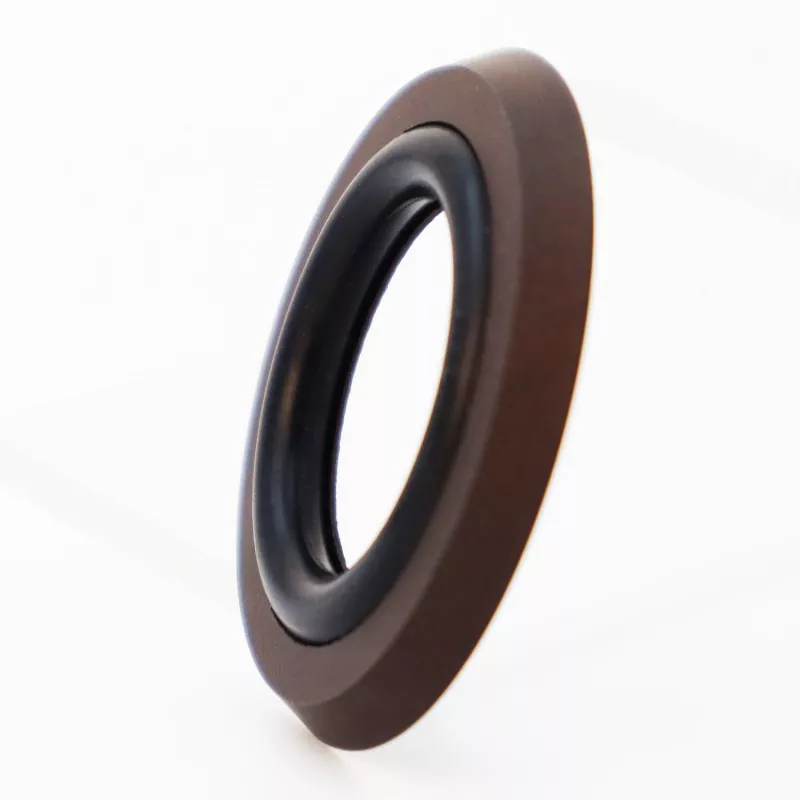

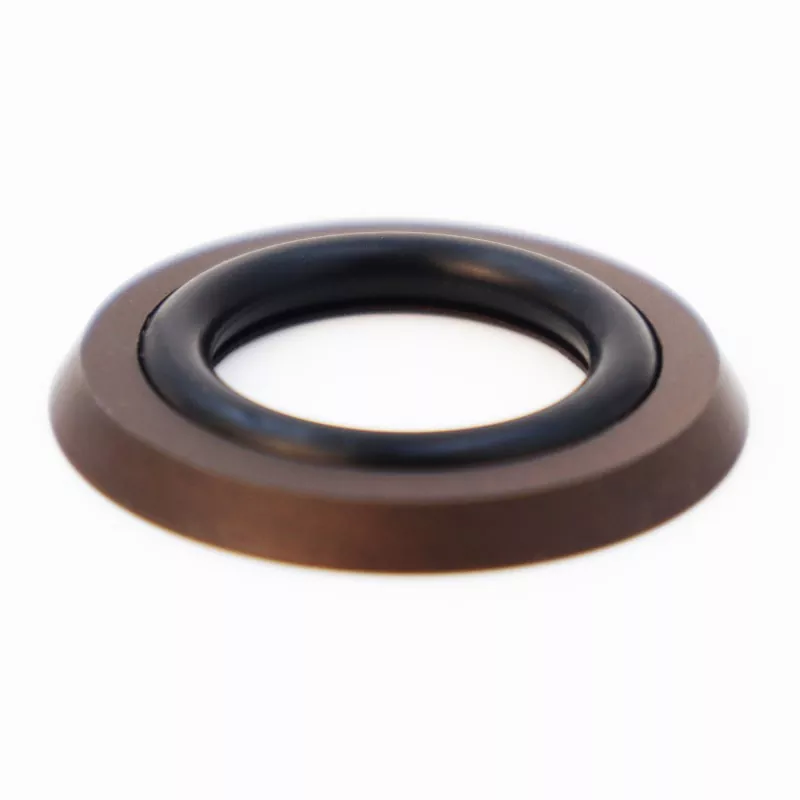

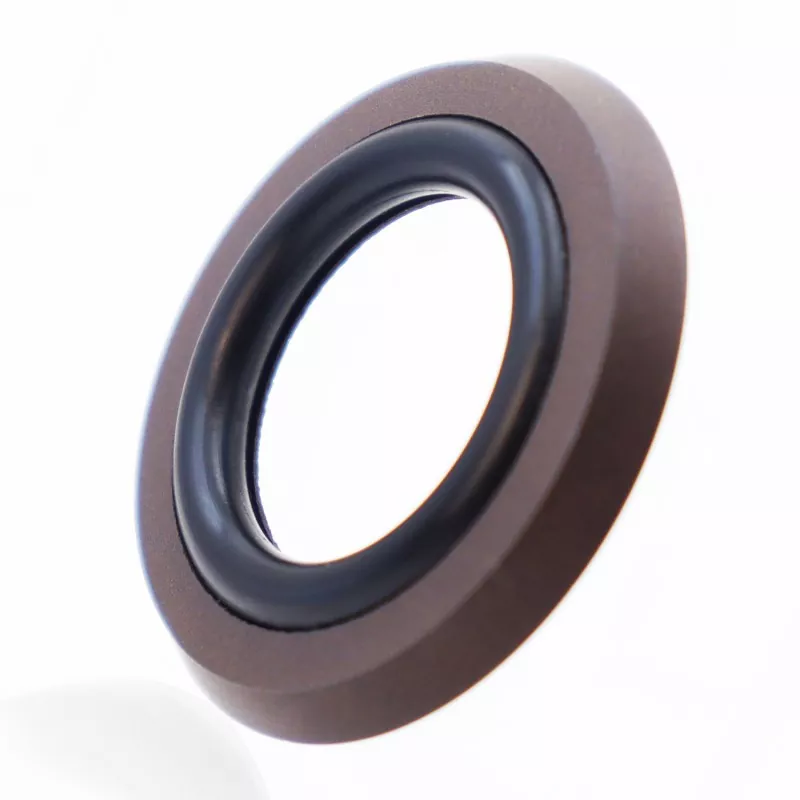

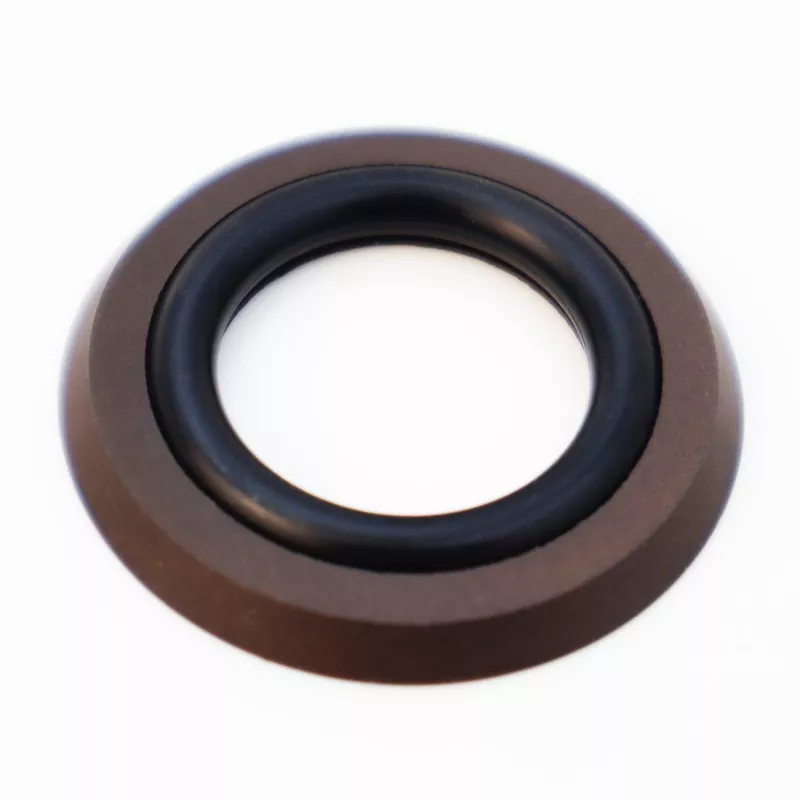

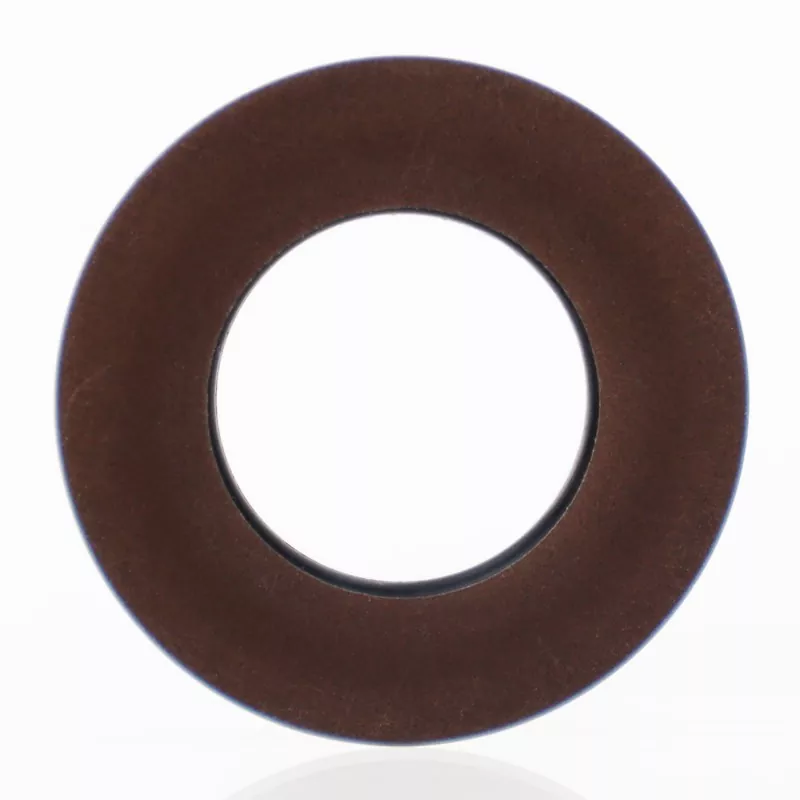

A vedação combinada tipo pé axial consiste em um anel de vedação em forma de pé feito de PTFE preenchido e um anel de vedação de borracha. Ele foi projetado para aplicações de vedação estática unidirecional, como vedações axiais (face final) e flange. As principais características incluem longa vida útil, excelente desempenho de vedação, resistência a pressões altas e ultra-altas e um design compacto que requer espaço mínimo de instalação; também é adequado para aplicações de vedação hidráulica. Disponível em duas versões: RC2875-A (para pressão interna) e RC2875-B (para pressão externa).
Sua estrutura compacta cabe em ranhuras estreitas de instalação, reduzindo significativamente o risco de vazamento do equipamento. Uma gama completa de especificações está disponível em estoque e aceitamos consultas e pedidos de amostras de compradores globais.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Médio |
|
≤60 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleos hidráulicos de base mineral, fluidos resistentes ao fogo (HFA/HFB), água, etc. |
|
-20 a +200 (com anel de vedação FKM) |
Esta vedação consiste em um anel de vedação de PTFE modificado com perfil em forma de pé e um O-ring. Sob pressão, a força de aperto da vedação aumenta – o que significa que quanto maior a pressão, melhor será o desempenho da vedação. Graças ao design do flange lateral em forma de pé do anel deslizante, o O-ring é impedido de extrusão, permitindo que a vedação resista a pressões altas e ultra-altas.
Todas as especificações dentro da faixa de parâmetros estão disponíveis.
|

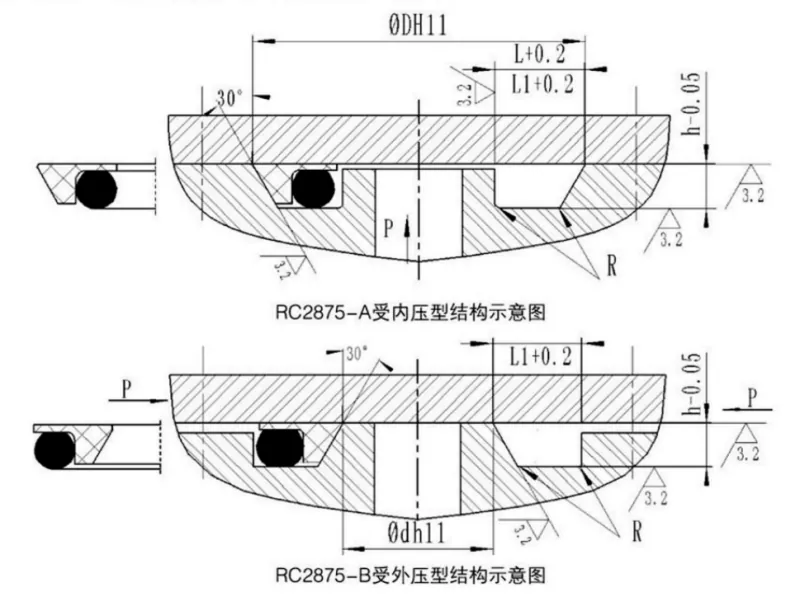

Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0,05 |
Largura da ranhura L+0,2 |
Largura da ranhura L1 + 0,2 Pressão > 100 MPa |
Raio de canto Rmáx. |
Diâmetro do fio do anel de vedação fazer |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Todas as especificações dentro da faixa de parâmetros estão disponíveis.
|
Faixa de diâmetro interno dh11 |
Profundidade do sulco h-0,05 |
Largura da ranhura L+0,2 |
Largura da ranhura L1 + 0,2 Pressão > 100 MPa |
Raio de canto Rmáx. |
Diâmetro do fio do anel de vedação fazer |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
