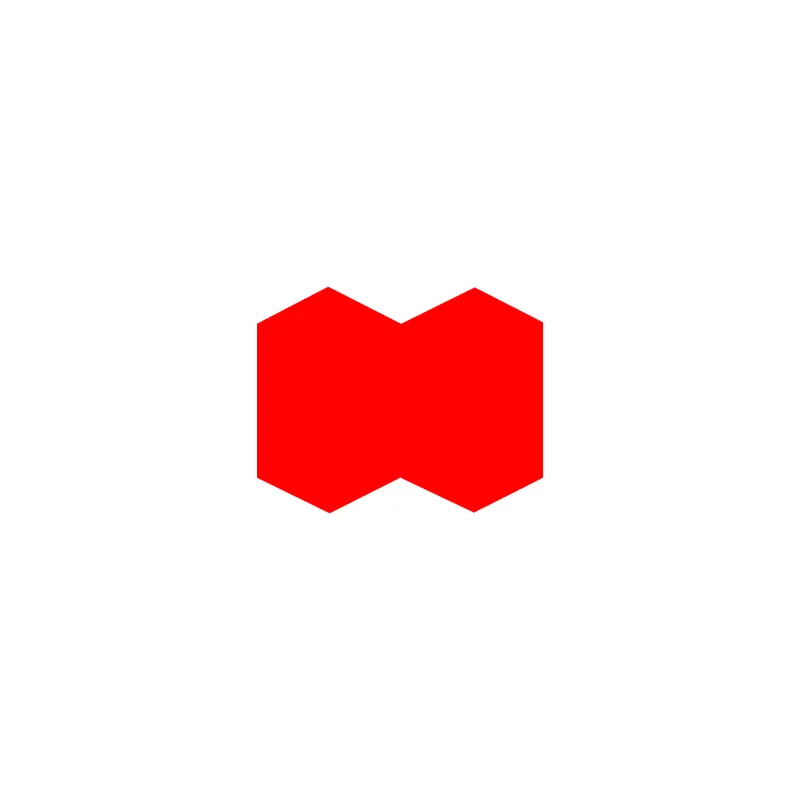

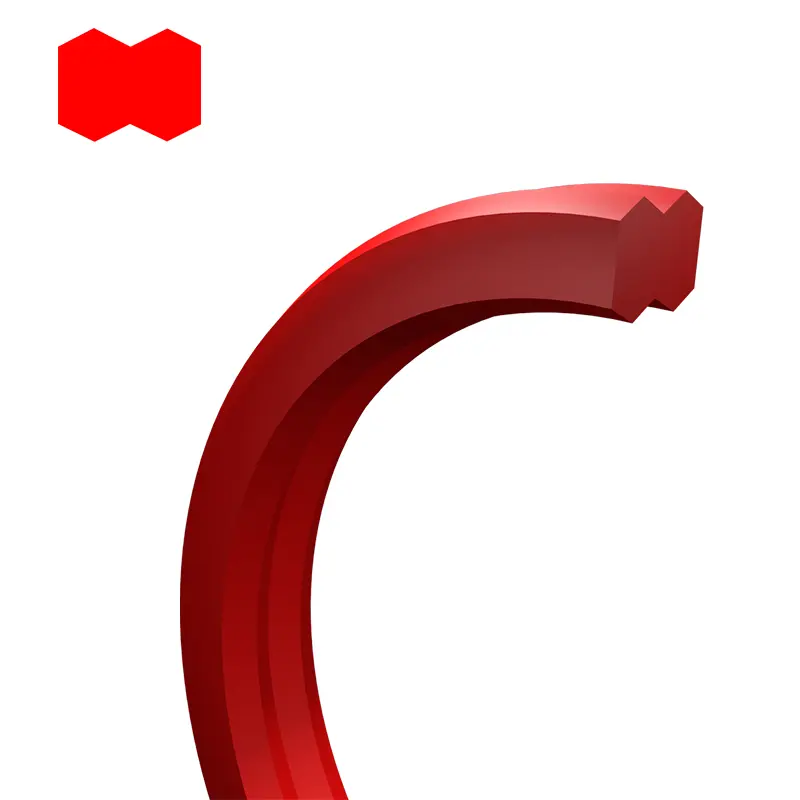

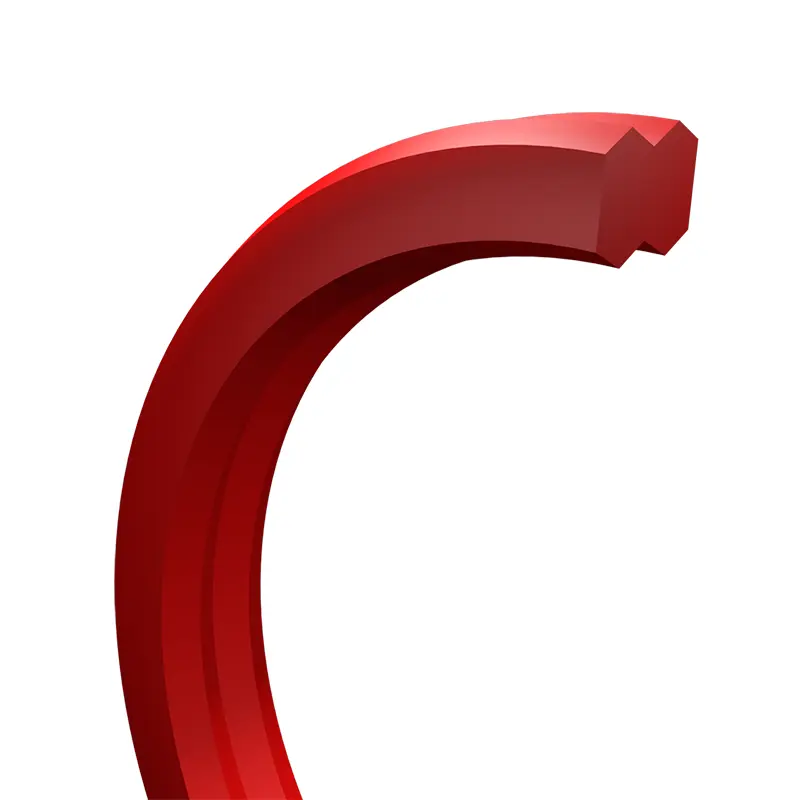

Anel de vedação em forma de haltere

No projeto atual do cilindro hidráulico, a combinação de anéis O ou o anel de O-ring + é usada principalmente como vedações estáticas. No entanto, essa solução de vedação tem certos riscos durante a montagem, porque o anel de O pode ser torcido e a posição do anel de retenção pode não ser ideal. Esta solução também mostra desvantagens no caso de pulsação de pressão e intrusão de sujeira. Nesse caso, o anel de vedação em forma de haltere pode ser usado como um substituto ideal como um selo hidráulico estático de um único original.

Recursos e aplicações do produto:

Dados técnicos

Pressão: até 50MPa.

Temperatura: -35 ℃ ...+110 ℃.

Material: poliuretano.

Requisitos de instalação

(1) O chanfro de instalação C é selecionado de acordo com o valor da profundidade da ranhura w (mm)

Quando w <3; C≥3.

Quando w> 3; C≥5.

(2) acabamento da superfície

(3) O anel de vedação em forma de haltere não tem vazamento nas seguintes condições de teste e é muito resistente à extrusão.

(4) lacuna de vedação ideal:

Furo do cilindro - H8

Luva -guia - G6

Como o selo é muito resistente à extrusão, pode -se alcançar uma lacuna de vedação radial de 0,2 mm.

No uso de baixa temperatura, devem ser evitados desvios da manga -guia para o furo do cilindro e a haste do pistão.

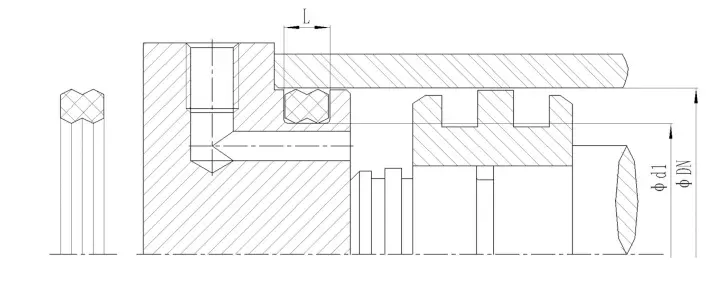

Recomendações de instalação

Vantagem

Comparado com os ringos O ou as combinações de anel de retenção de O-ring +, os SEALs de halteres têm as seguintes vantagens:

(1) muito resistente a torcer

(2) fácil de instalar

(3) Longa vida útil

(4) alta resistência à pressão

Aplicativo

As focas de halteres são comumente usadas em cilindros hidráulicos, como:

(1) empilhadeiras

(2) Máquinas de construção hidráulica

(3) Hidráulica industrial

(4) máquinas -ferramentas

(5) Máquinas de moldagem por injeção

(6) Imprensa hidráulica

(7) Válvulas de cartucho
