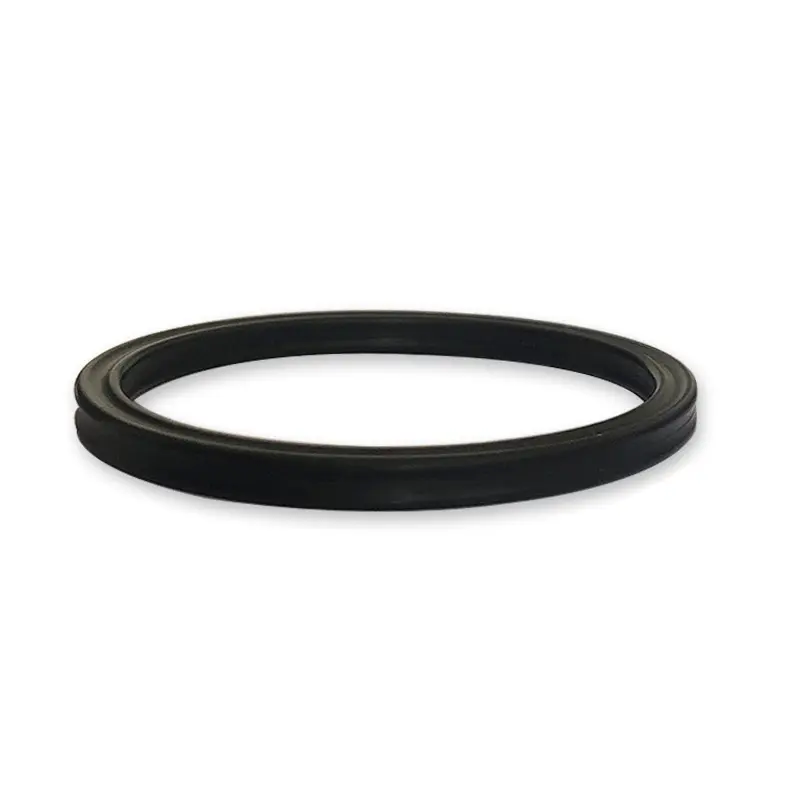

Anel de vedação em forma de estrela

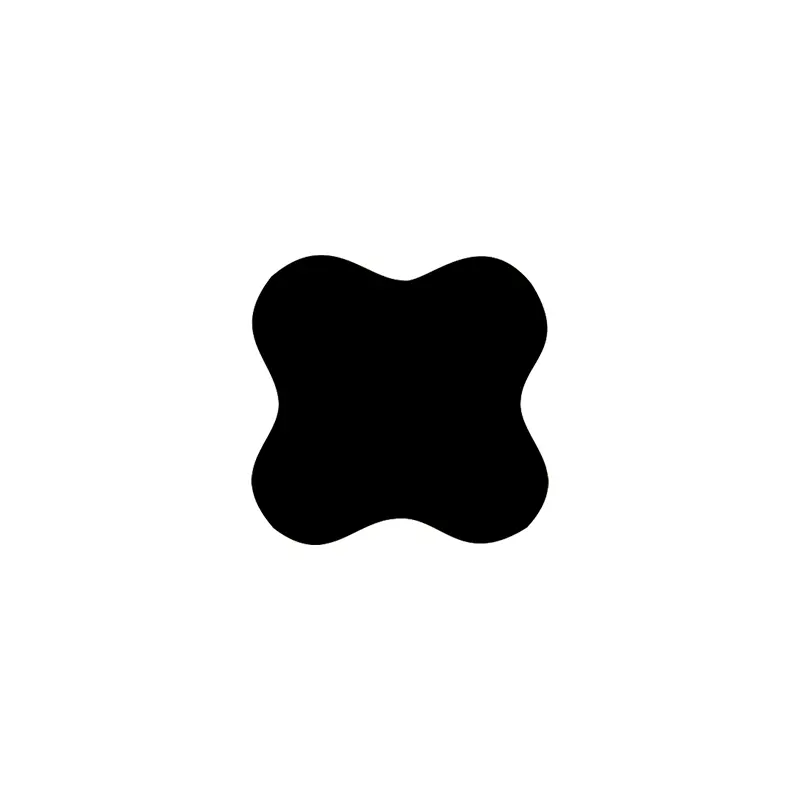

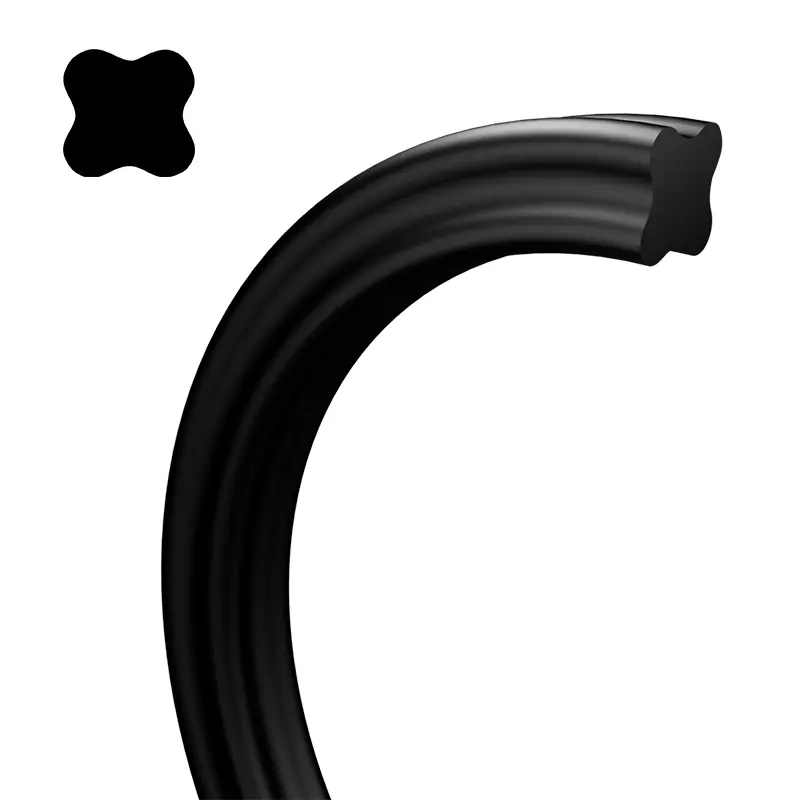

O anel de vedação em forma de estrela é um selo de quatro lips com uma forma do tipo X, por isso também é chamado de anel x. É uma melhoria e aprimoramento com base no anel de O. Suas dimensões transversais são as mesmas que as do anel O do padrão AS568A americano e podem basicamente substituir o uso do anel O.

Comparado com o anel de O, o anel de vedação em forma de estrela forma uma cavidade de lubrificação entre os lábios de vedação, que tem uma menor resistência ao atrito e uma pequena resistência inicial. Como sua borda flash está localizada na parte côncava da seção transversal, o efeito de vedação é melhor. A seção transversal não circular evita efetivamente o fenômeno rolante durante o movimento alternativo.

A faixa de aplicação do anel de vedação em forma de estrela é muito ampla. Escolha o material apropriado de acordo com a temperatura, pressão e média. Para fazer com que o anel de vedação em forma de estrela se adapte à aplicação especificada, as restrições mútuas entre todos os parâmetros de trabalho devem ser consideradas. Ao determinar a faixa de aplicação, a temperatura de pico, a temperatura de trabalho contínua e o ciclo de operação devem ser considerados. Nas ocasiões rotativas, o aumento da temperatura causado pelo calor do atrito também deve ser considerado.

Este anel de vedação em forma de X é um elemento de vedação apertado. A força de vedação no estado inicial depende da quantidade de compressão e da dureza do material. À medida que a pressão do sistema aumenta, a deformação da compressão do anel de vedação aumentará e a força total de vedação aumentará, formando um selo confiável.

Recursos e aplicações do produto:

Seleção de anel de vedação em forma de estrela

Seamento estático ou movimento linear alternativo

(1) Selagem de orifícios: o diâmetro interno do anel de vedação em forma de estrela deve ser compatível com a ranhura, ou menos de cerca de 2% do diâmetro inferior da ranhura. Como a força de pré-compressão gerada pela pré-compressão pode efetivamente impedir que o anel de vedação torça e rolando.

(2) Seura do eixo: o diâmetro interno do anel de vedação em forma de estrela deve ser igual ou ligeiramente maior que o diâmetro externo do eixo, que pode ser controlado em 1%. O anel de vedação será mais fácil de instalar e terá uma vida útil mais longa.

Vedação rotativa

O diâmetro interno do anel em forma de estrela é cerca de 2 ~ 5% maior que o diâmetro do eixo que ele se veda. Como o anel de vedação gera atrito e calor quando for usado em rotação, e o elastômero diminuirá após o aquecimento (efeito de aquecimento de Joule). Para garantir a lubrificação e a operação confiável do anel de vedação, um anel em forma de estrela com um diâmetro interno maior do que o diâmetro do eixo deve ser selecionado. Geralmente, um anel de vedação com uma seção transversal menor pode atender às necessidades de vedação estática e, inversamente, um anel de vedação com uma seção transversal maior deve ser usado para atender aos requisitos de vedação dinâmica. No caso de alta pressão ou grande lacuna de extrusão, um material de borracha com dureza mais alta precisa ser selecionado. A melhor maneira é adicionar um anel de apoio do PTFE para evitar danos causados ​​por extrusão de alta pressão.

Material

O material é geralmente Shaw A70 NBR NBR NBR. Outros materiais podem se referir aos materiais usados ​​para anéis de O.

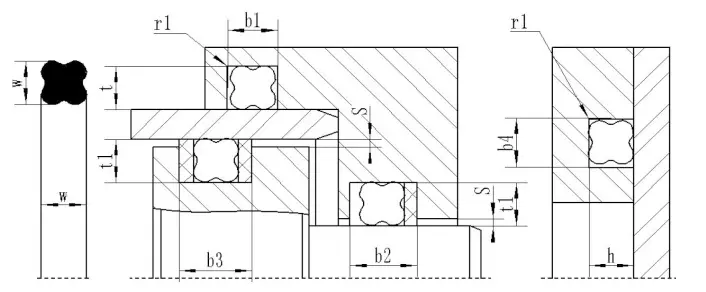

Star Ring Recomendou Groove Design

SALELAÇÃO SULELAÇÃO RING-X em forma de estrela (American Standard AS568A)

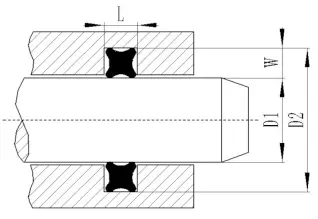

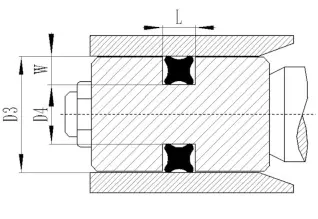

Selo da haste do pistão (para eixo)					SEAL do pistão (orifício)
Modelo de produto	Especificações e dimensões		Vedações de haste			Selo do pistão		Largura do slot
	Diâmetro interno dn	Diâmetro da seção transversal CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
