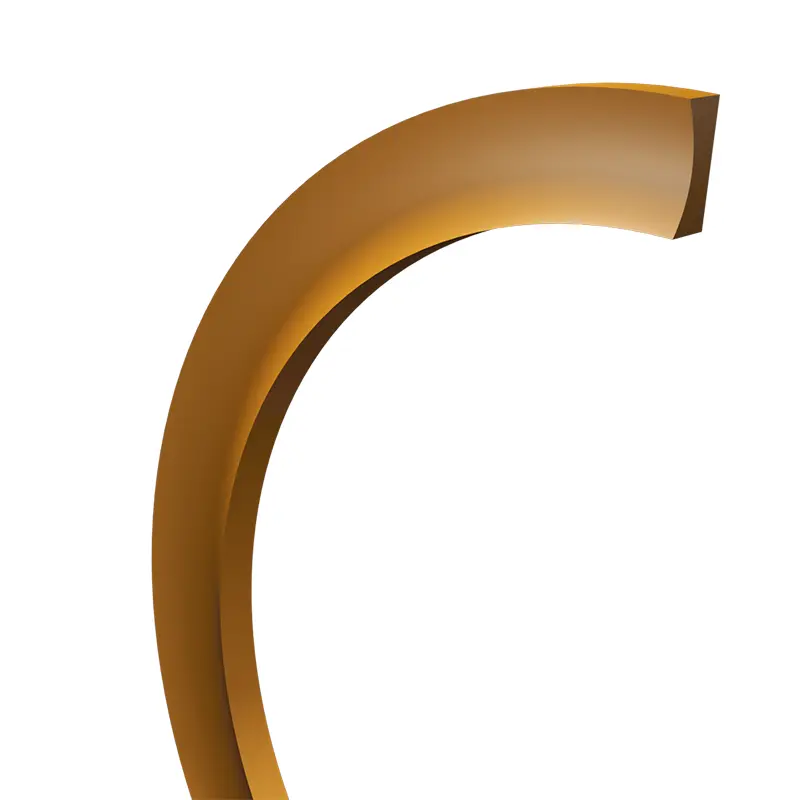

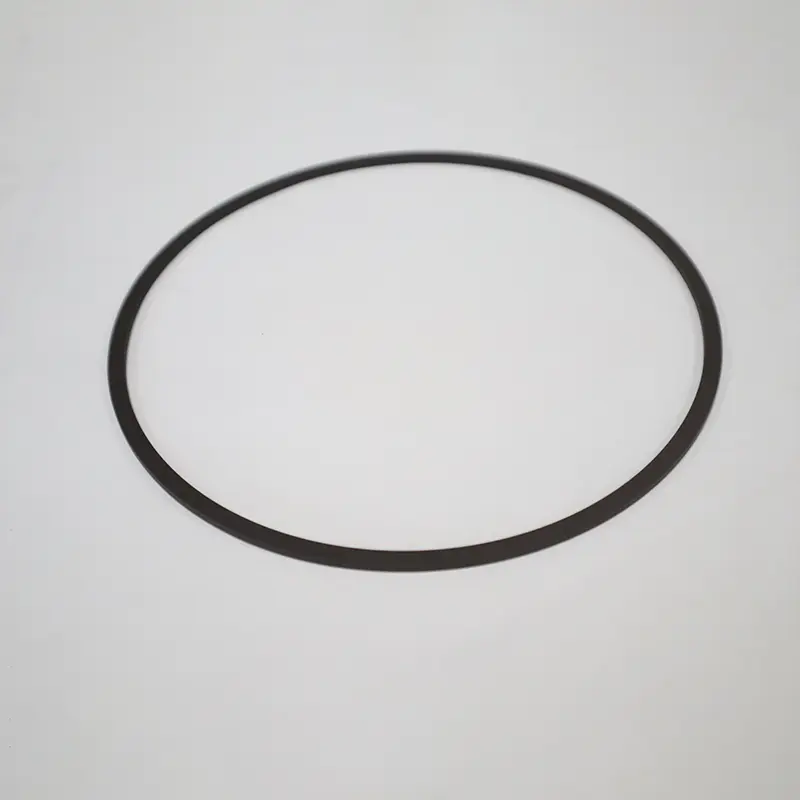

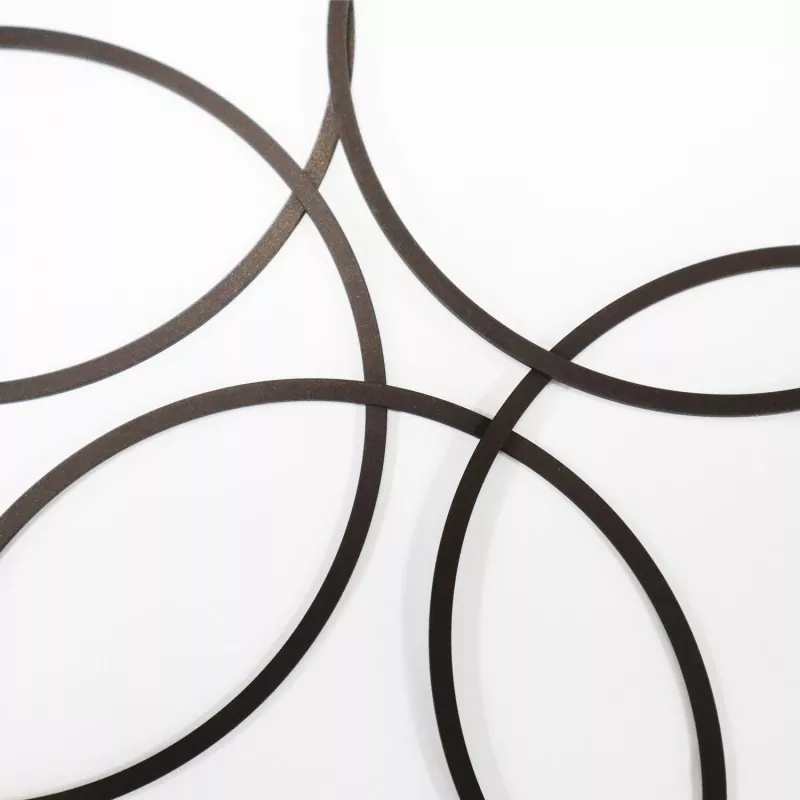

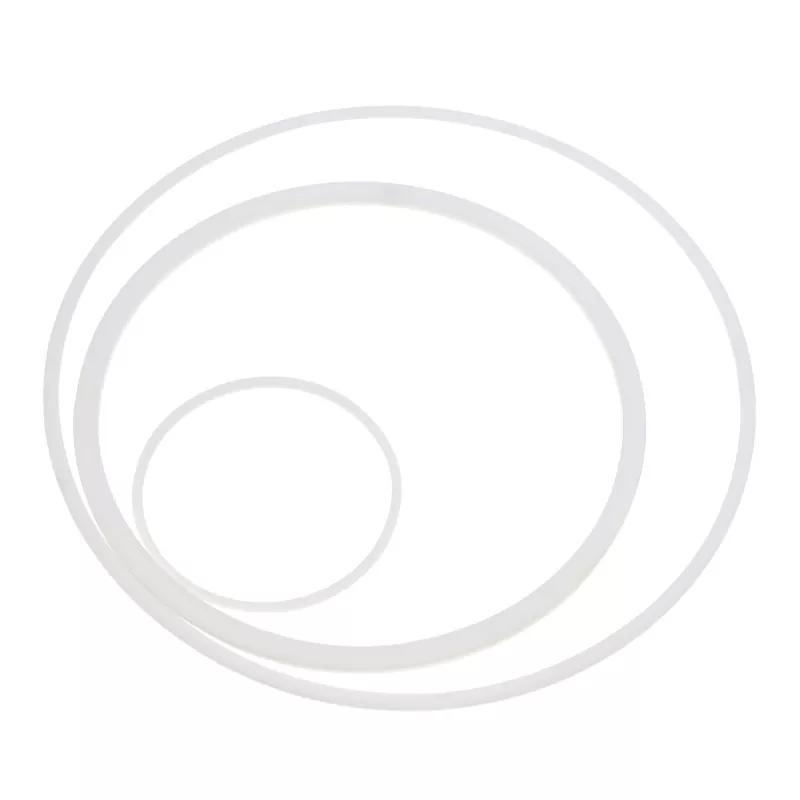

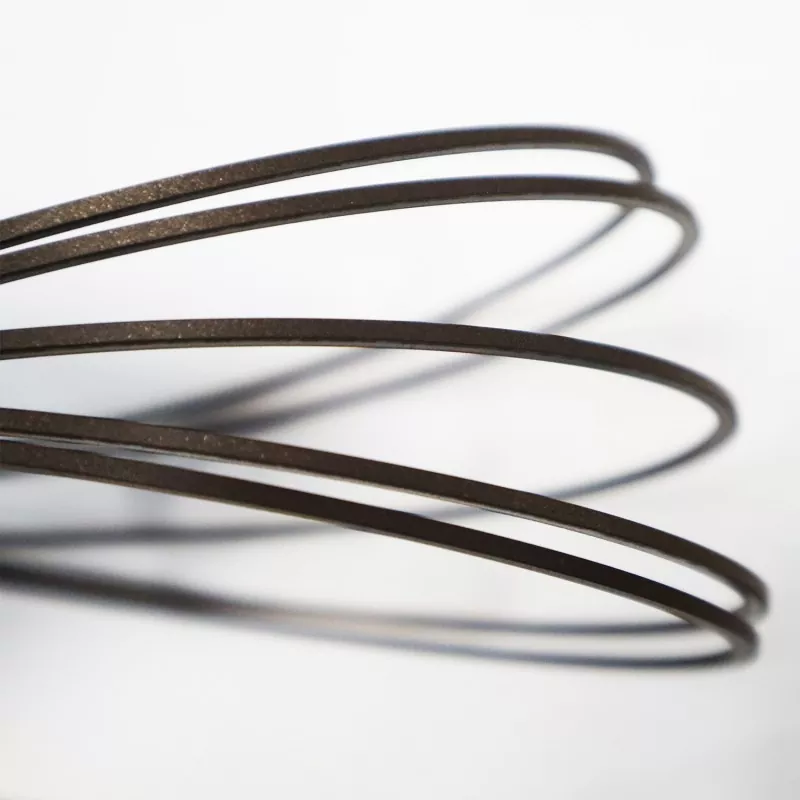

Anel de retenção

O anel de retenção é usado em conjunto com o O-ring ou anel estrela para evitar que o anel de vedação seja espremido na folga no lado de baixa pressão sob a ação da pressão. À medida que a pressão continua a aumentar, o anel de vedação é danificado por "extrusão" e eventualmente não consegue vedar. Se for utilizado um anel de retenção, a "extrusão" do anel de vedação pode ser evitada. Portanto, o anel de retenção é um complemento do anel de vedação. Não é uma vedação em si, mas aumenta a faixa de pressão de trabalho do anel de vedação.

O anel de retenção é usado em conjunto com o O-ring para evitar sua "extrusão", proteger efetivamente o O-ring, aumentar sua vida útil e permitir uma maior folga de vedação, reduzindo assim os custos de processamento.

Recursos e aplicações do produto:

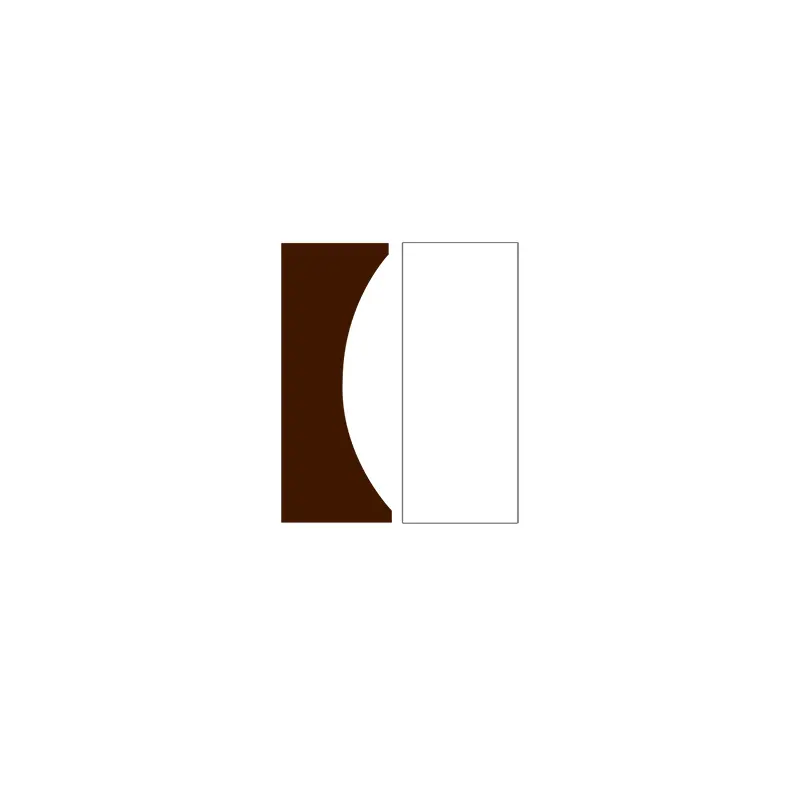

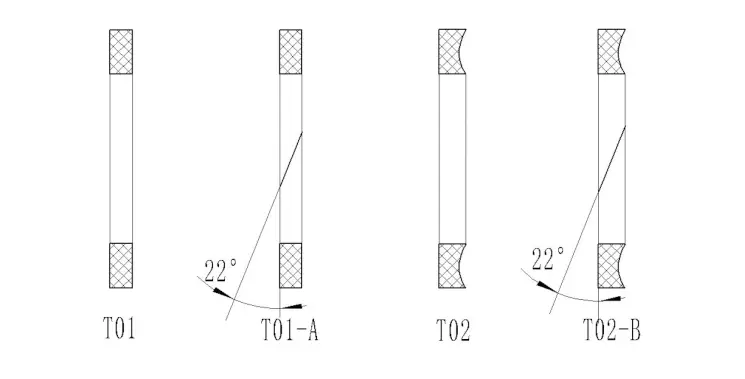

Forma do anel de retenção e tipo de estrutura

Dados Técnicos

Pressão de trabalho: a vedação estática pode atingir cerca de 200Mpa (dependendo do material e tipo de vedação do anel de retenção), a vedação alternativa pode atingir cerca de 40Mpa. A rotação de balanço/velocidade lenta pode atingir cerca de 15Mpa.

Velocidade: o movimento alternativo e a rotação podem atingir cerca de 2m/s (dependendo do material).

Padrões de pedidos

(1) Os anéis de retenção da série T01 são compostos de diâmetro interno d1, largura W e espessura T.

Exemplo: T01-00356  d1: 3,56*L:1,35*T:1,23

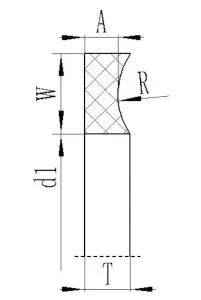

(2) Os anéis de retenção da série T02 são compostos de diâmetro interno d1, largura W e espessura A e T.

Exemplo: T02-027  d1:33,78*W:1,35*A:1,14*T:1,24
