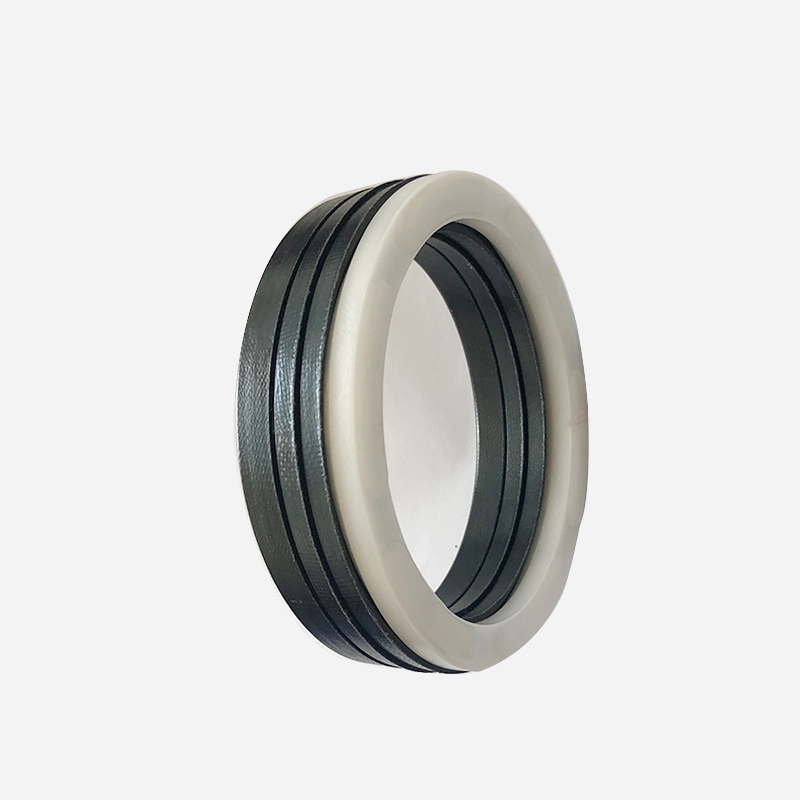

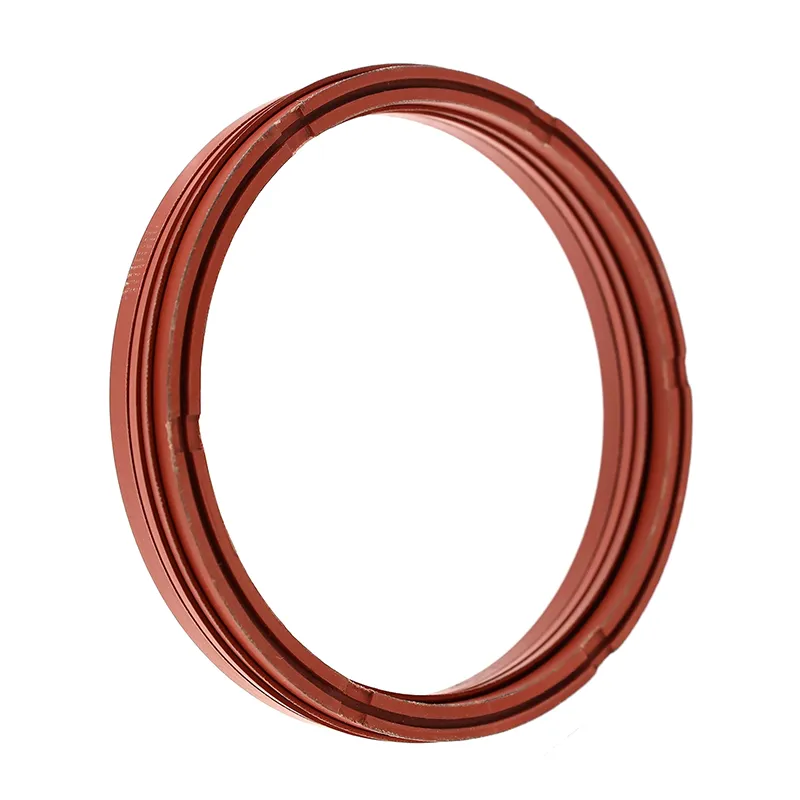

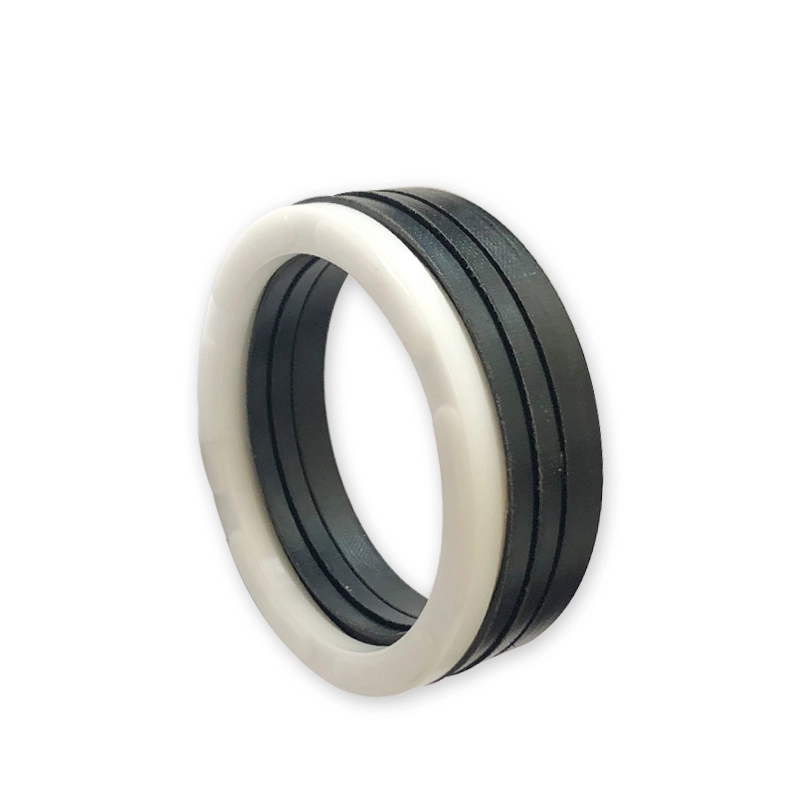

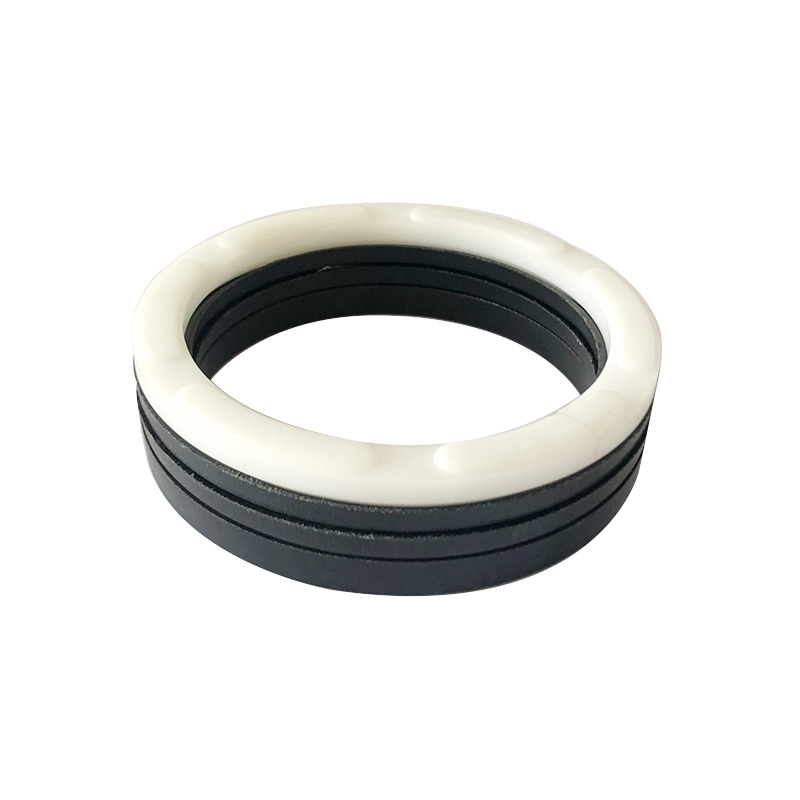

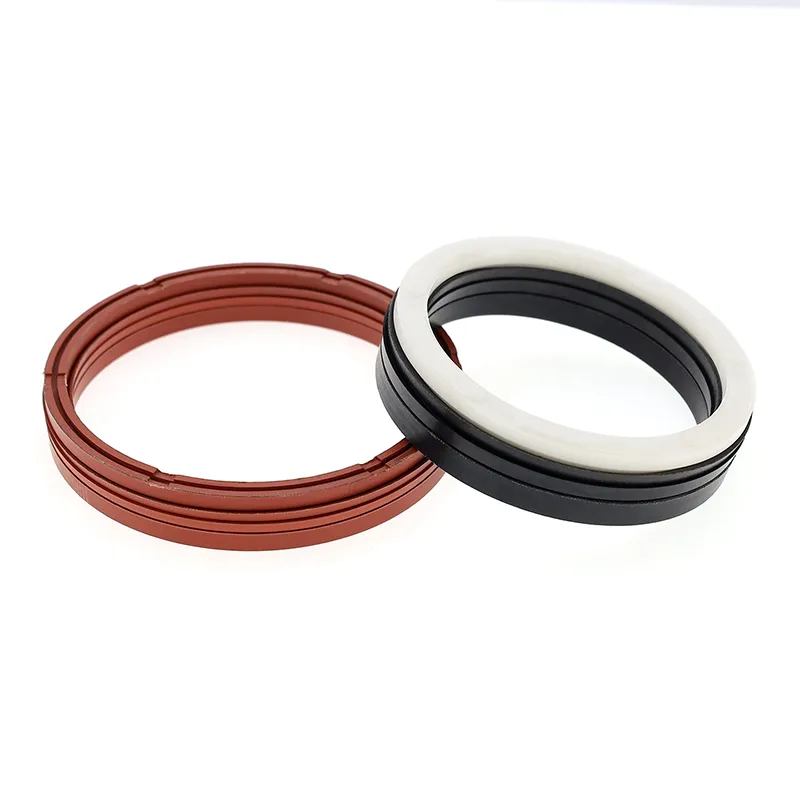

O V-Set Seal para serviço pesado consiste em um conjunto de anéis de vedação em forma de V, um anel de compressão e um anel de suporte. É adequado para vedação de pressão unidirecional em aplicações hidráulicas alternativas. Uma graxa compatível com o material de vedação deve ser aplicada durante a instalação. Não pode ser instalado em caixas integrais (fechadas). Ele foi projetado para vedação de pistão em aplicações de carga média e pesada.
1. Uma ampla gama de materiais está disponível, permitindo um ajuste ideal para atender a diversas aplicações.
2. Adequado para uso em condições operacionais adversas, adaptando-se a praticamente todos os meios e condições exigentes.
3. Longa vida útil, adequada para lubrificação sem óleo (com seleção de material apropriada).
4. Desempenho de vedação ajustável: a dimensão axial pode ser ajustada adicionando ou removendo anéis em V.
5. Eficaz mesmo com baixa qualidade da superfície de vedação.
|
Pressão MPa |
Temperatura ℃ |
Velocidade m/s |
Médio |
|||
|
≤60 |
-30~+100 (borracha nitrílica ou borracha nitrílica) |
-20~+200 (borracha fluorada ou pano de borracha fluorada) |
-100~+260 (PTFE) |
≤0,5 (borracha ou borracha reforçada com tecido) |
≤15 (PTFE) |
Quase todas as mídias (selecione a combinação certa de materiais) |
1. Materiais do anel de pressão: PTFE, tecido nitrílico, tecido de borracha fluorada, nylon, polioximetileno
2. Materiais de anel em V: PTFE, borracha nitrílica, tecido nitrílico, borracha fluorada, tecido borracha fluorada
3. Materiais do anel de suporte: tecido nitrílico, tecido de borracha fluorada, náilon, polioximetileno, PTFE
|
modelo |
Materiais |
Faixa aplicável |
Selagem |
|
RCEK-A |
Anel em V: pano NBR, anel de pressão, anel de suporte: pano NBR/PA/POM/PTFE |
Temperatura normal, alta pressão |
Bom |
|
RCEK-B |
Anel em V: tecido FKM, anel de pressão, anel de suporte: tecido FKM/PTFE |
Alta temperatura, alta pressão |
Bom |
|
RCEK-C |
Anel em V: NBR, anel de pressão, anel de suporte: tecido NBR/PA/POM/PTFE |
Temperatura normal, pressão média e baixa |
Excelente |
|
RCEK-D |
Anel em V: FKM, anel de pressão, anel de suporte: tecido FKM/PTFE |
Alta temperatura, média e baixa pressão |
Excelente |
|
RCEK-E |
Anel em V: combinação de tecido NBR e NBR, anel de pressão, anel de suporte: tecido NBR/PA/POM/PTFE |
Temperatura normal, média e alta pressão |
Excelente |
|
RCEK-F |
Anel em V: combinação de tecido FKM e FKM, anel de pressão, anel de suporte: tecido FKM/PTFE |
Alta temperatura, média e alta pressão |
Excelente |
|
RCEK-G |
Anel em V, anel de pressão, anel de suporte: PTFE1/PTFE2/PTFE3/PTFE4 |
Meios corrosivos de alta temperatura e alta pressão |
Justo |
|
RCEK-H |
Anel em V: PU, anel de pressão, anel de suporte: PU/PA/POM/PTFE |
Temperatura normal, média e alta pressão |
Excelente |
|

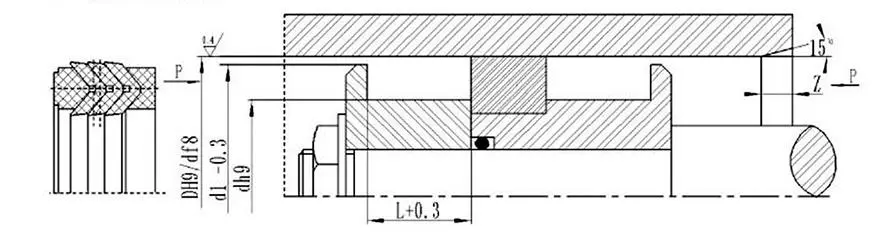

Encomende o modelo RCEK-A-120×95x25.3 Modelo-diâmetro do cilindro x diâmetro inferior da ranhura x largura da ranhura |
|||
