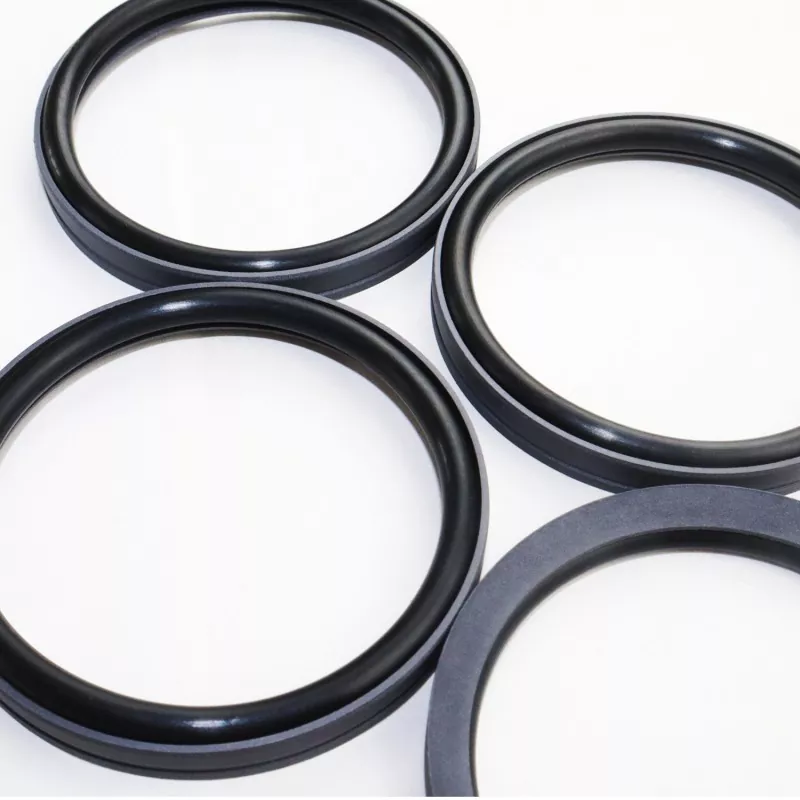

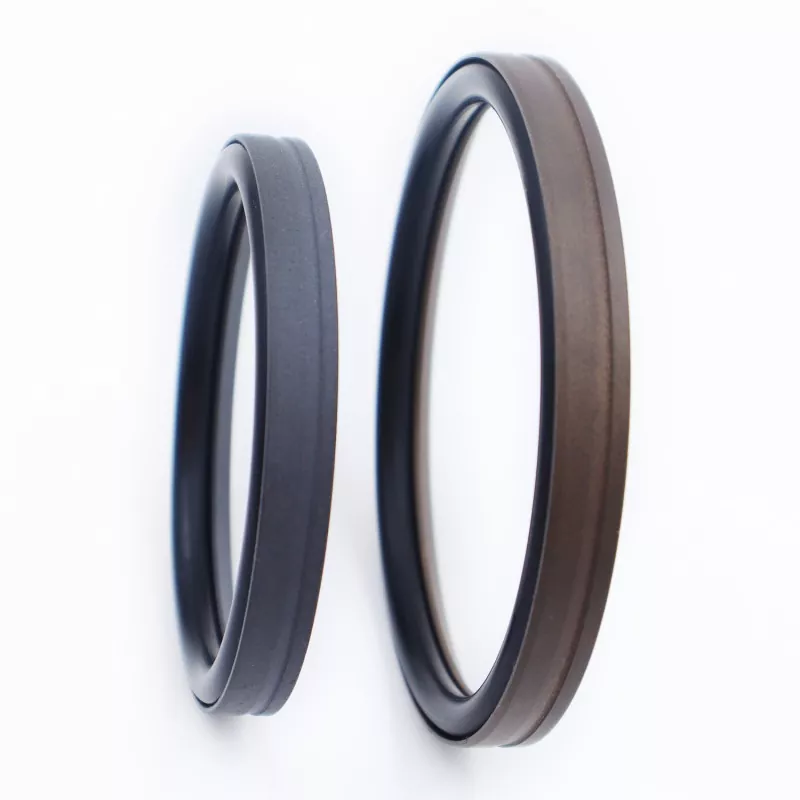

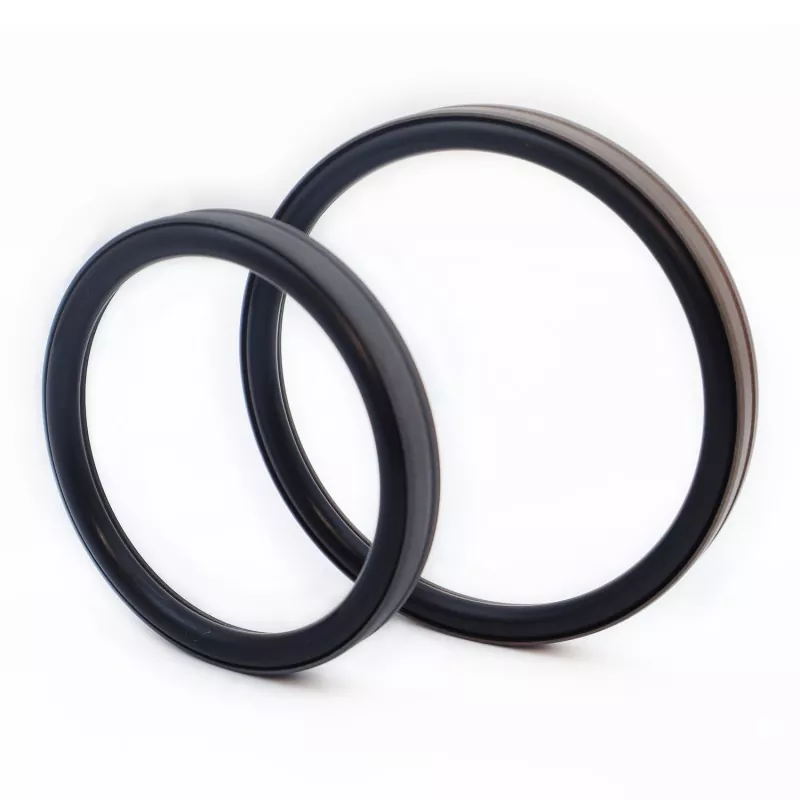

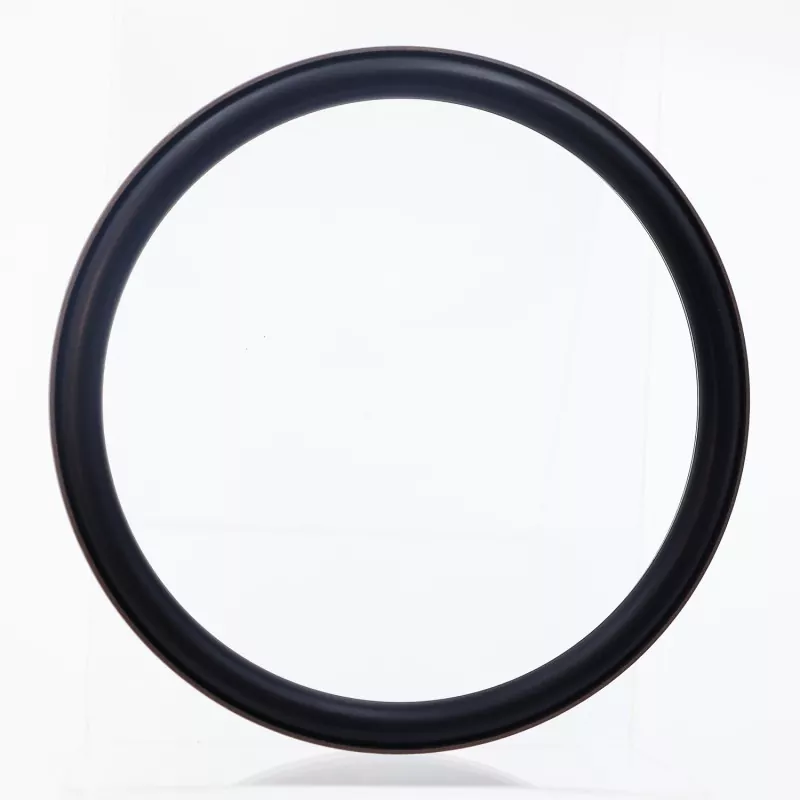

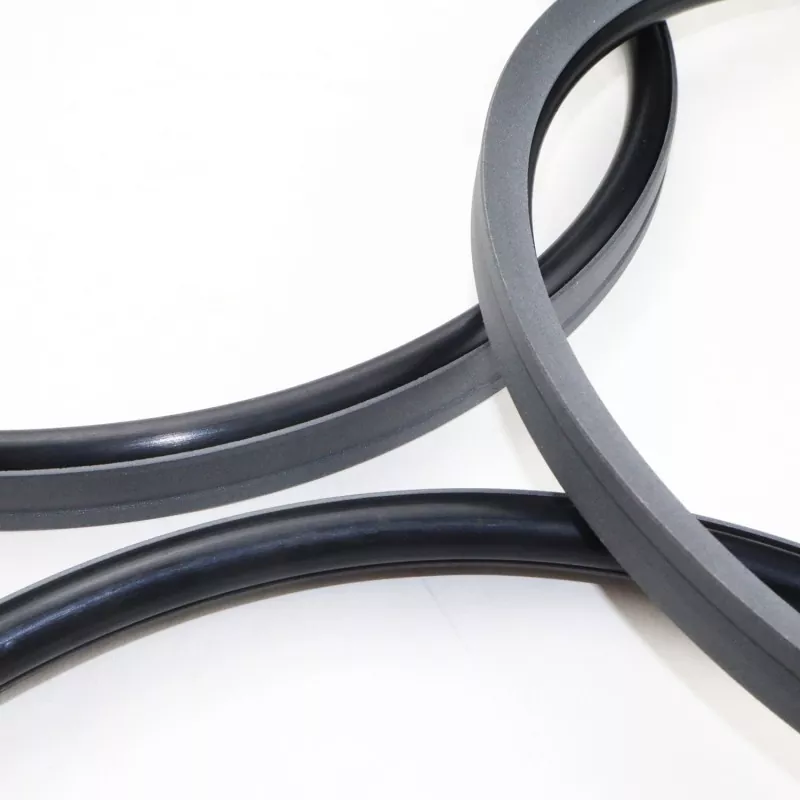

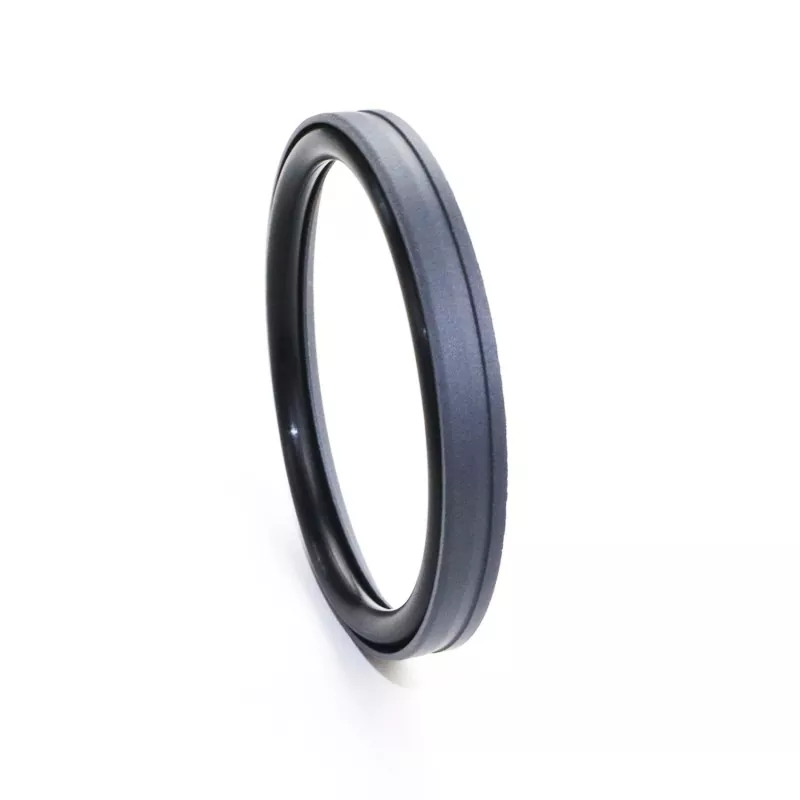

A vedação combinada tipo pé furado consiste em um anel de vedação em forma de pé feito de PTFE (ou um composto de PTFE) e um anel de borracha; ele foi projetado para vedação de ação simples em aplicações alternativas hidráulicas e pneumáticas. É categorizado nas séries RC53 e RC54 com base no anel de vedação correspondente (compatível com o padrão GB1235). Graças ao design de lábios finos do anel de vedação, ele oferece excelente compensação de acompanhamento e desempenho de vedação superior. Ele tem um bom desempenho em condições de alta e baixa pressão, opera sem "stick-slip" (rastejamento), suporta vedação isenta de óleo de longo prazo e é amplamente utilizado para pistões de cilindros de alta pressão.
A ranhura em forma de cunha na superfície de vedação em forma de pé aumenta a integridade da vedação e a resistência à contaminação, ao mesmo tempo que reduz o atrito. O projeto estrutural também melhora a capacidade de resistência à pressão da vedação. Geralmente, não é adequado para instalação em ranhuras fechadas.
1. Adequado para aplicações hidráulicas e pneumáticas;
2. Excelente desempenho de vedação sob condições de alta e baixa pressão;
3. Baixo atrito, resistência mínima à ruptura, movimento suave, atrito dinâmico e estático igual e sem deslizamento;
4. Longa vida útil; adequado para aplicações de lubrificação isenta de óleo;
5. Adequado para vedação de alta pressão e ultra-alta pressão;
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade m/s |
Mídia |
|
≤100 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleos hidráulicos de base mineral, fluidos resistentes ao fogo (HFA/HFB), gases, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Os materiais de anel de vedação compatíveis incluem: Borracha nitrílica R01 (NBR), Fluoroelastômero R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3; outros materiais disponíveis incluem PTFE2, PTFE4 e outros plásticos de alto desempenho.
Modelo do pedido: RC53-80x69,6x9,8-PTFE3-R01
Diâmetro do furo x Diâmetro da ranhura x Largura da ranhura | PTFE3: Código de material PTFE modificado | R01: Código do material do anel de vedação
Qualquer tamanho dentro da faixa de parâmetros está disponível
|

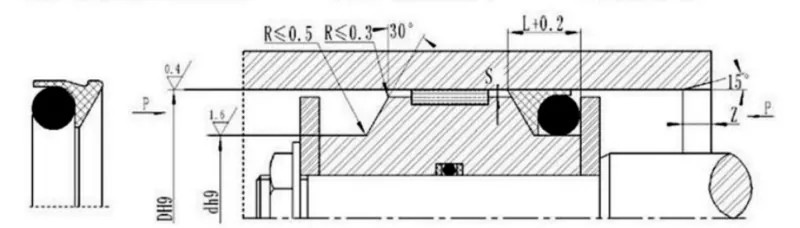

Faixa de abertura D H9 |
Diâmetro da ranhura dh9 |
Largura da ranhura L+0,2 |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do anel de vedação fazer |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Compatível com anéis de vedação GB1235; qualquer tamanho dentro da faixa especificada pode ser fornecido.
|
Faixa de abertura D H9 |
Diâmetro da ranhura dh9 |
Largura da ranhura L+0,2 |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do anel de vedação fazer |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Observação: Para pressões >60 MPa, uma tolerância de ajuste H8/8 é usada na área da base da vedação, e a folga da vedação de pressão ultra-alta Smax é <0,05.
