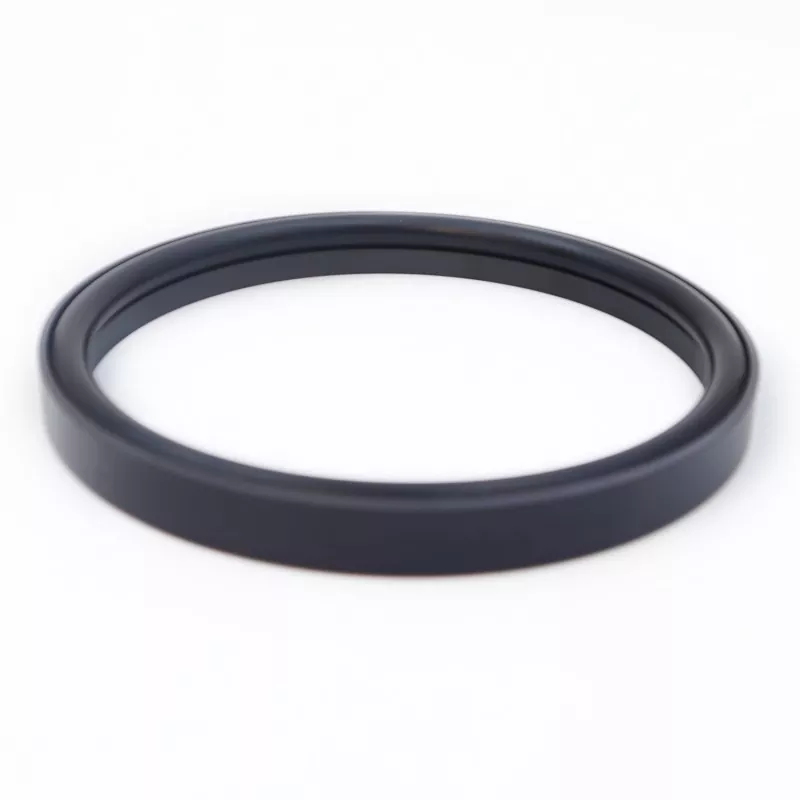

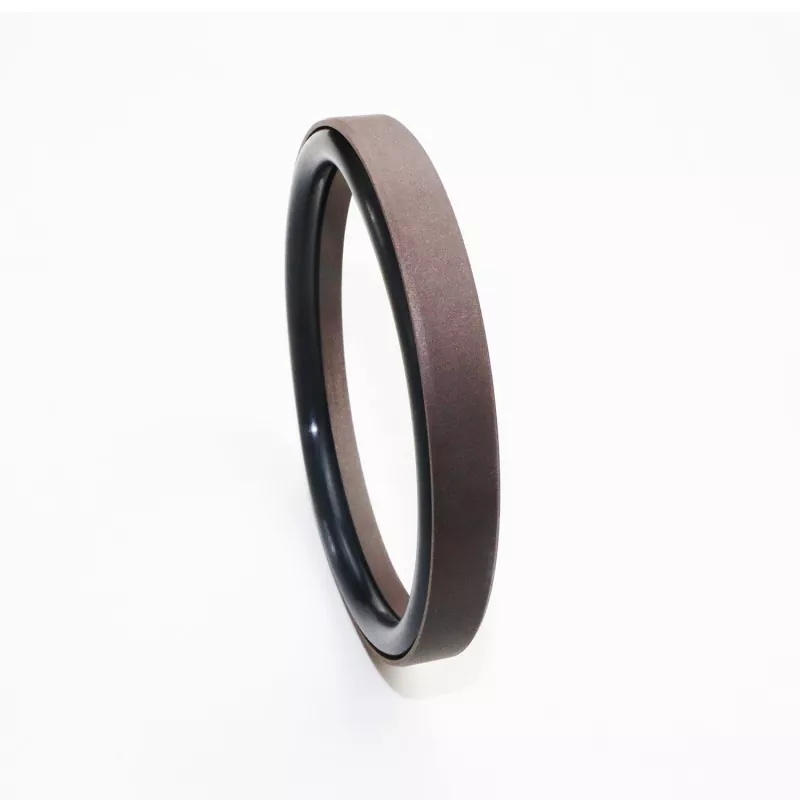

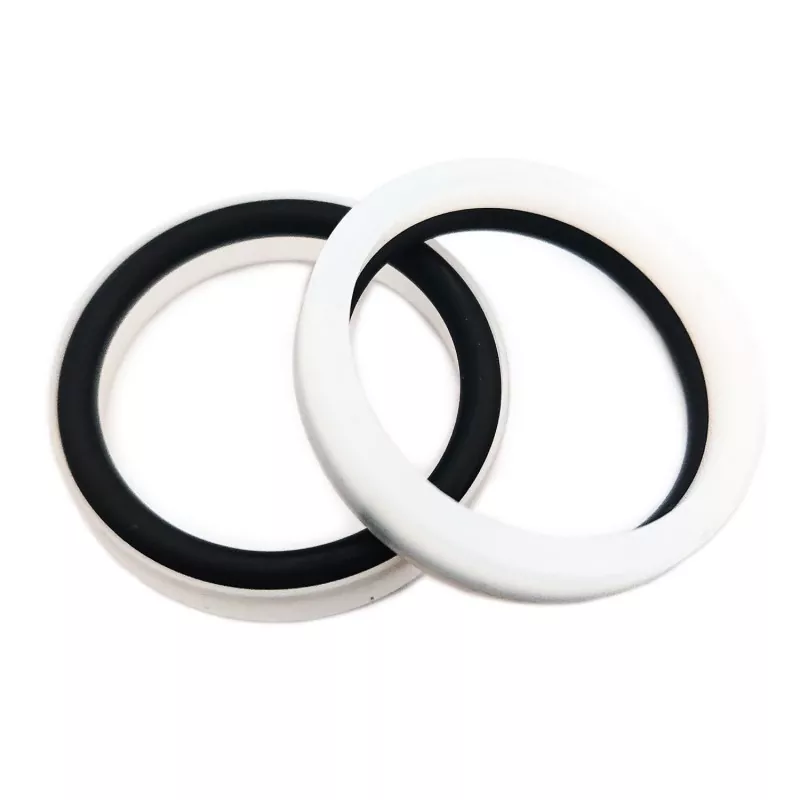

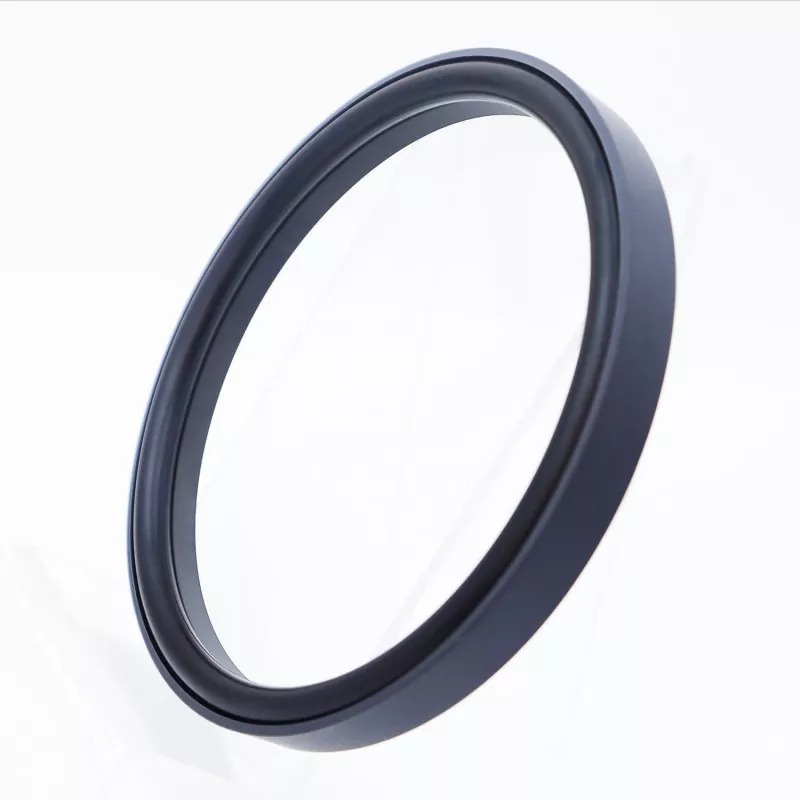

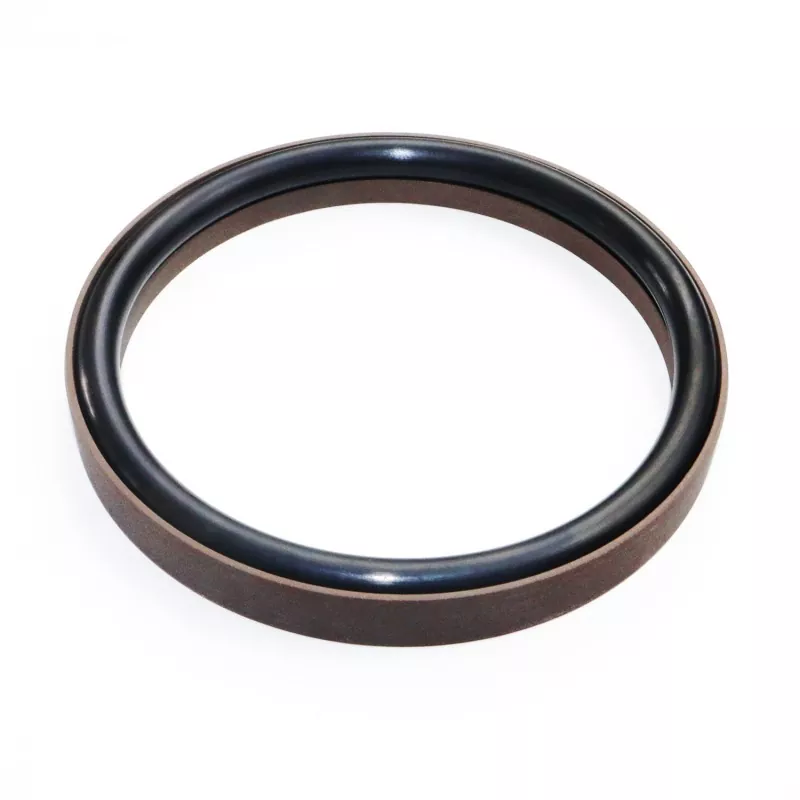

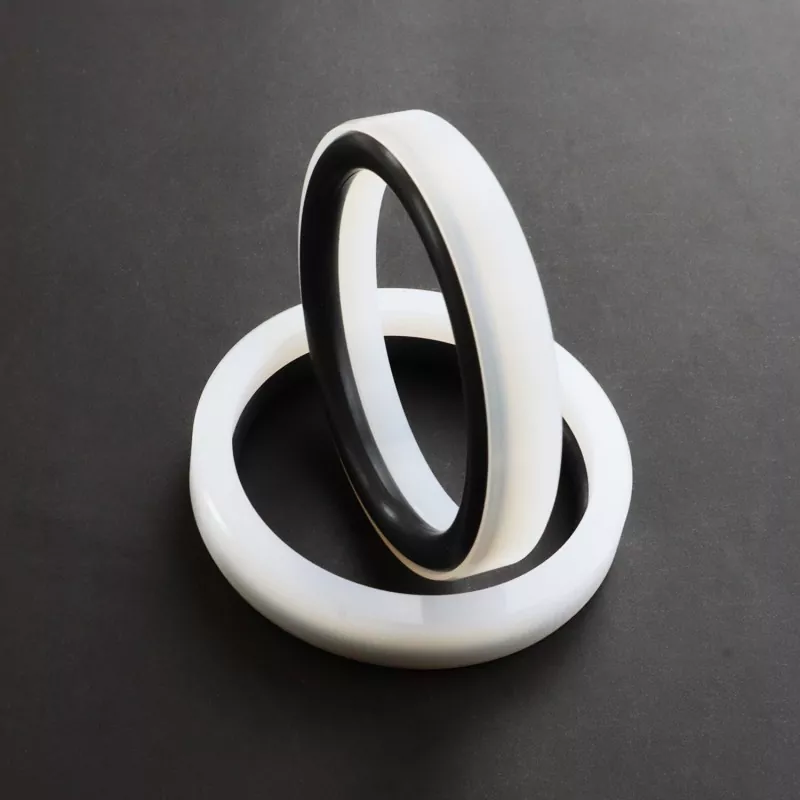

A vedação combinada escalonada reforçada para haste (projetada para aplicações de ultra-alta pressão e à base de água) consiste em um anel de vedação reforçado em ângulo reto feito de PTFE (ou um composto de PTFE) e um anel de vedação de borracha. Está disponível nas séries RC58 e RC59, dependendo do O-ring específico utilizado (compatível com a norma GB1235). Ele oferece desempenho de baixo atrito – garantindo resistência zero na inicialização e movimento alternativo suave sem aderência e deslizamento – e é adequado para operação de longo prazo em ambientes isentos de óleo, reduzindo significativamente a probabilidade de falha do equipamento e diminuindo os custos de manutenção.
Graças à espessura otimizada do anel de vedação, a vedação funciona de forma eficaz mesmo quando usada com água ou outros meios de baixa viscosidade. O desenho estrutural do anel de vedação reforçado também aumenta sua resistência a pressões altas e ultra-altas. Geralmente, esta vedação não pode ser instalada em uma ranhura fechada.
1. Baixo atrito: resistência mínima à inicialização, movimento suave, atrito dinâmico e estático igual e sem deslizamento;
2. Longa vida útil: adequado para aplicações de lubrificação sem óleo;
3. Adequado para vedar sistemas de alta pressão e ultra-alta pressão, bem como meios de baixa viscosidade, como água;
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade m/s |
Mídia |
|
≤200 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleos hidráulicos de base mineral, fluidos resistentes ao fogo (HFA/HFB), água, etc. |
|
-20 a +200 (com anel de vedação FKM) |
1. Os materiais de anel de vedação compatíveis incluem: Borracha nitrílica RO1 (NBR), Fluoroelastômero RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3; materiais alternativos incluem PTFE2, PTFE4 e outros plásticos de alto desempenho.
Modelo do pedido: RC58—80x69,2x10,5—PTFE3—R01
Modelo - Diâmetro do furo x Diâmetro da ranhura x Largura da ranhura | PTFE3 - Código de material PTFE modificado | R01 - Código do Material do O-ring
Especificações dentro da faixa de parâmetros estão disponíveis.
|

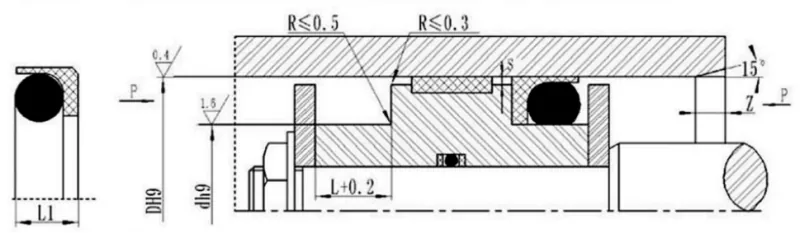

Modelo Padrão DH9 RC58 |
Carga leve DH9 RC58-Q |
DH9 para serviço pesado RC58-Z |
Diâmetro da ranhura dh9 |
Largura da ranhura L+0,2 |
Altura do selo L1 |
Raio de canto Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do anel de vedação fazer |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Observação: Para pressões >60 MPa, uma tolerância de ajuste H8/f8 é usada na área da base da vedação; para vedação de ultra-alta pressão, Smax <0,05.
Compatível com anéis de vedação GB1235; qualquer tamanho dentro da faixa de parâmetros especificada pode ser fornecido.
|
Faixa de abertura D H9 |
Diâmetro da ranhura dh9 |
Largura da ranhura L+0,2 |
Folga radial Smax |
Raio de canto Rmáx. |
Chanfro Zmin |
Diâmetro do fio do anel de vedação fazer |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
