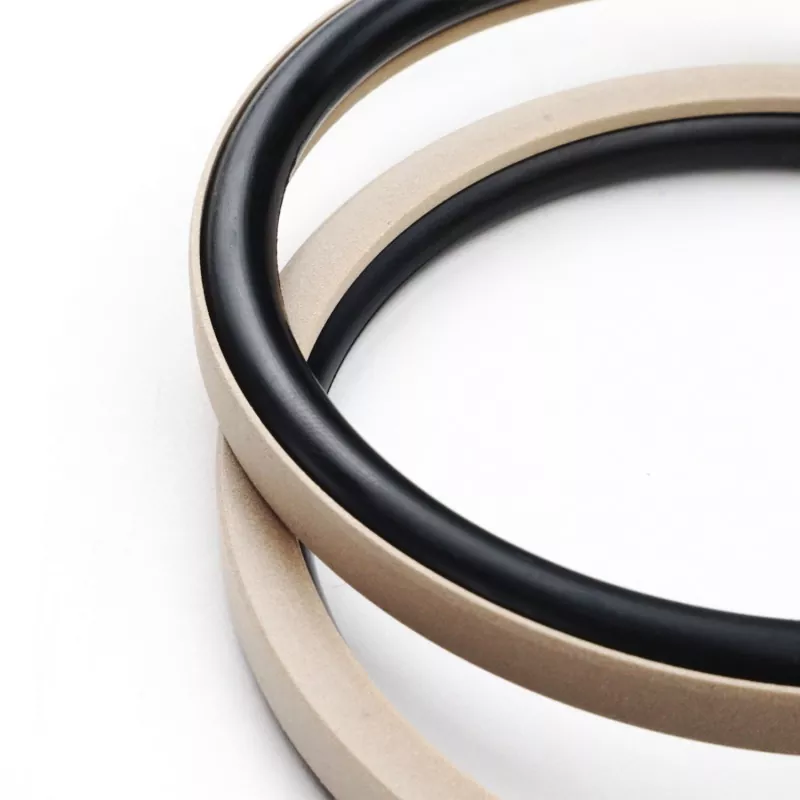

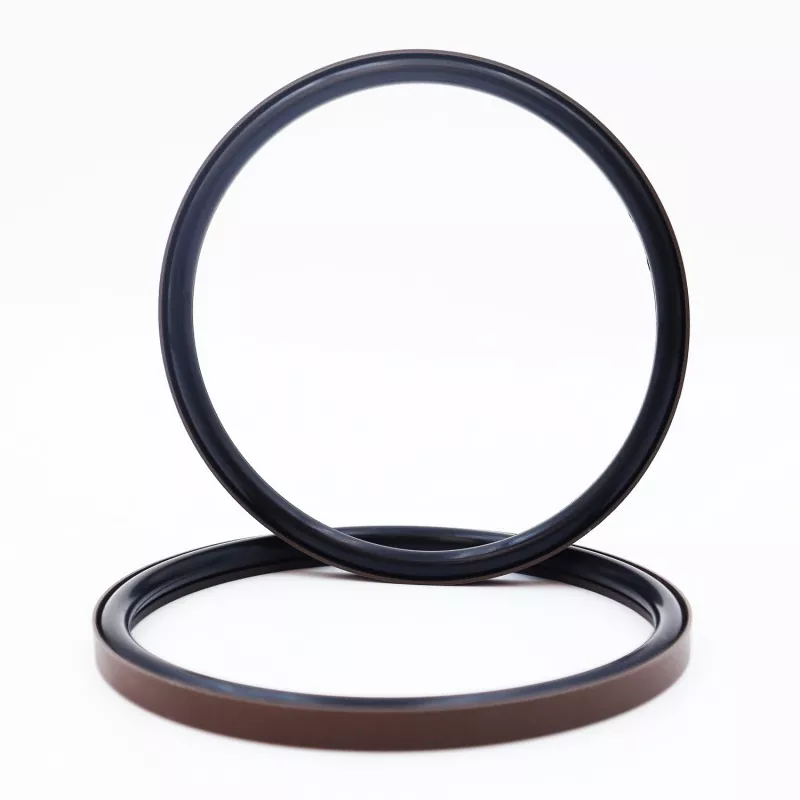

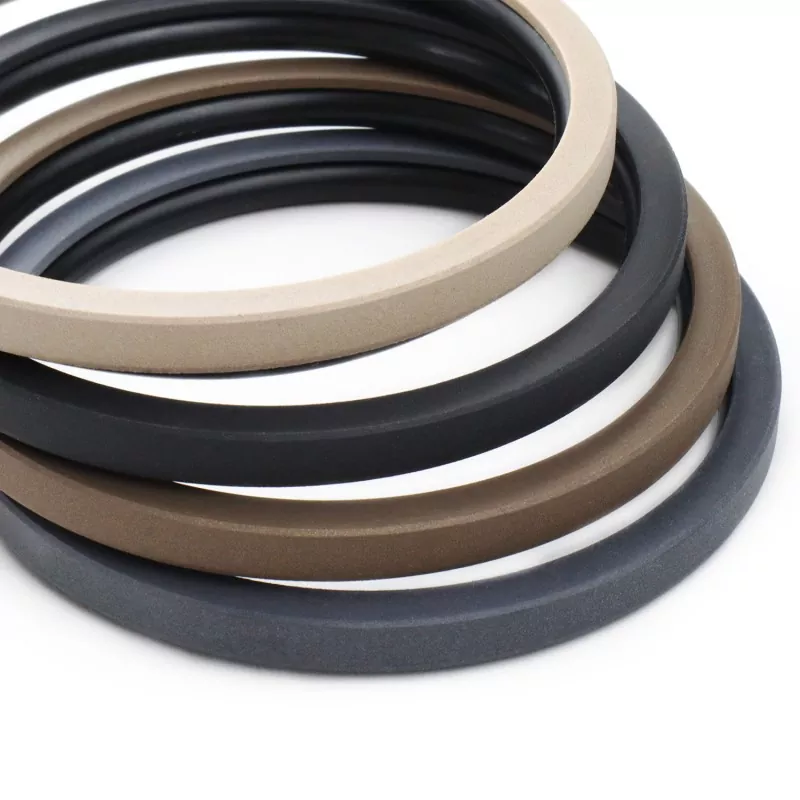

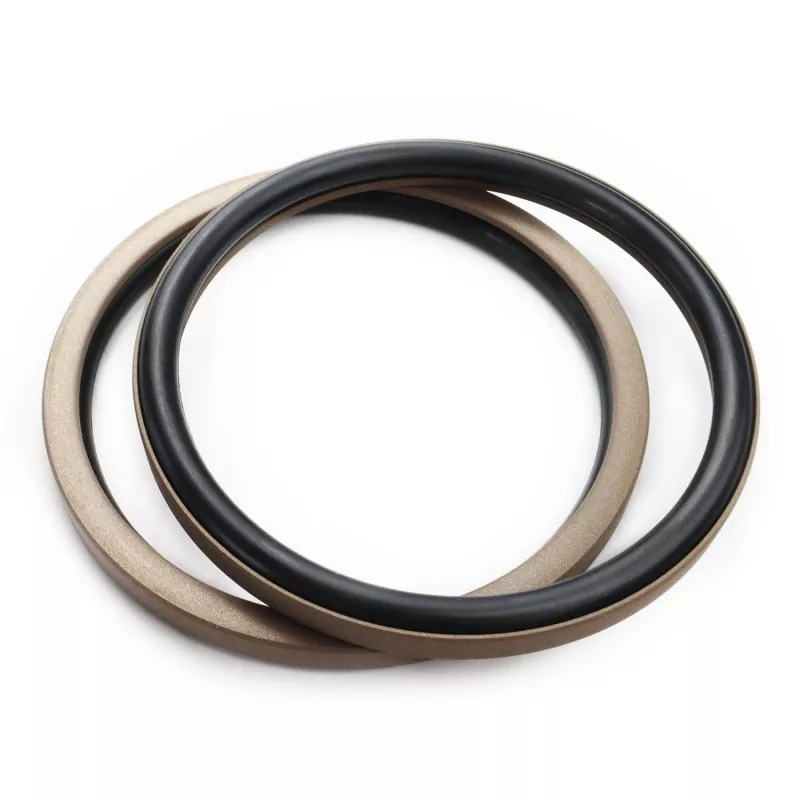

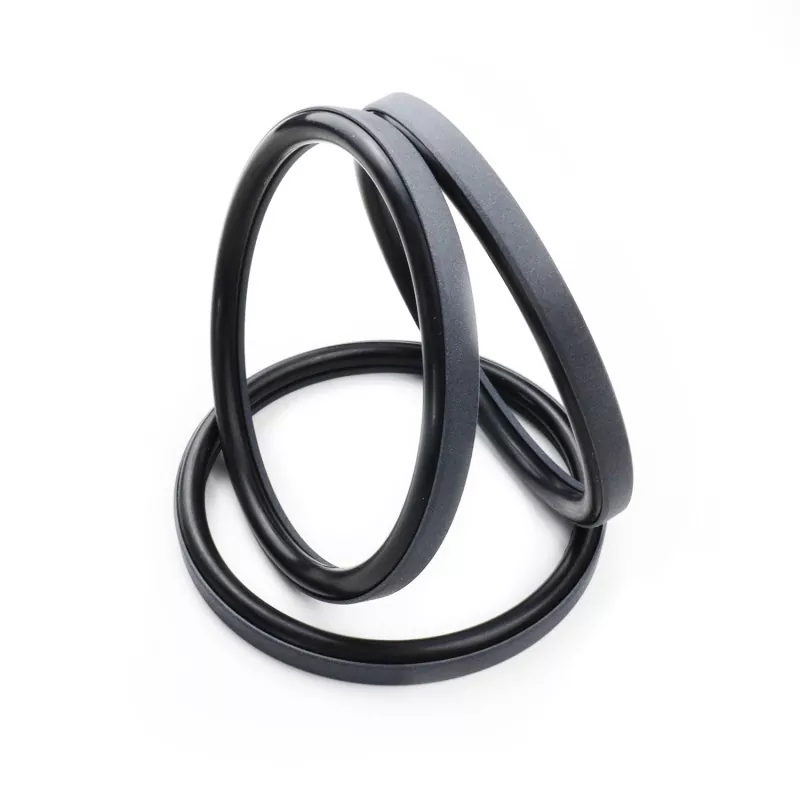

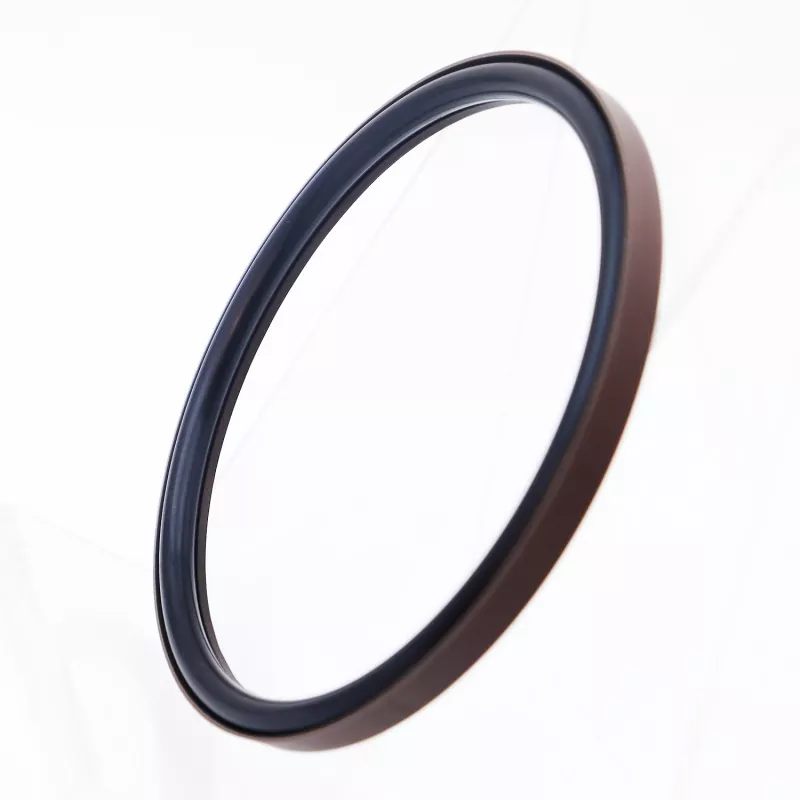

A vedação combinada de ângulo reto para pistão consiste em um anel de vedação em ângulo reto feito de PTFE (ou um composto de PTFE) e um anel de vedação de borracha; ele foi projetado para vedação de ação simples em aplicações alternativas hidráulicas e pneumáticas. É categorizado nas séries RC51 e RC52 com base no anel de vedação correspondente (compatível com o padrão GB1235). O anel de vedação em ângulo reto apresenta um design de lábio fino que oferece excelentes recursos de compensação de acompanhamento, resultando em desempenho de vedação superior.
O produto oferece um baixo coeficiente de atrito e mínimo atrito de ruptura. Ele garante atrito dinâmico e estático equilibrado, opera suavemente sem "stick-slip" (movimentos bruscos), suporta condições de lubrificação isentas de óleo e possui uma longa vida útil.
Sua estrutura compacta se adapta a ranhuras padrão e permite fácil instalação e manutenção, tornando-o uma escolha de vedação ideal para conjuntos de pistão de diversos cilindros hidráulicos.
1. Adequado para aplicações hidráulicas e pneumáticas;
2. Excelente desempenho de vedação em ambientes de alta e baixa pressão;
3. Baixo atrito, atrito mínimo de ruptura, operação suave, atrito dinâmico e estático equilibrado e sem deslizamento;
4. Longa vida útil; adequado para aplicações de lubrificação isenta de óleo;
5. Design compacto; fácil de instalar e manter;
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade m/s |
Mídia |
|
≤70 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleos hidráulicos de base mineral, fluidos resistentes ao fogo (HFA/HFB), gases, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Os materiais para o O-ring que acompanha incluem: Borracha nitrílica R01 (NBR), Fluoroelastômero R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3; outras opções disponíveis incluem PTFE2, PTFE4 e outros plásticos de alto desempenho.
Modelo do pedido: RC51—80x70x7,6—PTFE3—R01
Modelo - Furo do cilindro x Diâmetro da ranhura x Largura da ranhura | PTFE3: Código de material PTFE modificado | R01: Código do material do anel de vedação
Especificações dentro dos intervalos especificados estão disponíveis.
|

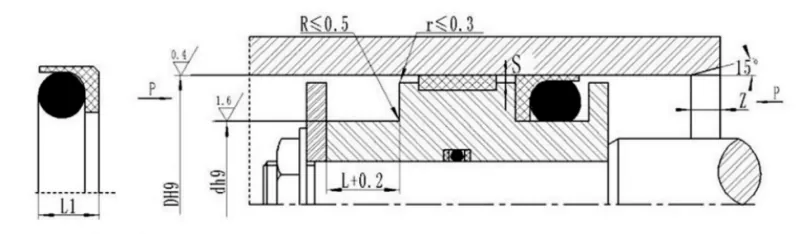

Modelo Padrão DH9 RC51 |
Carga leve DH9 RC51-Q |
DH9 para serviço pesado RC51-Z |
Diâmetro da ranhura dh9 |
Largura da ranhura L+0,2 |
Altura do selo L1 |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do O-ring |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Notas:1. A série para serviços leves é mais fácil de instalar em ranhuras fechadas com largura superior a 30 mm.
2. Consulte a empresa sobre instalação em ranhuras fechadas.
3. Para pressões superiores a 40 MPa, use uma tolerância de ajuste H8/f8 para a área da base da vedação.
