As vedações energizadas da mola do flange final que lançamos incluem modelos diferentes, cada um com suas próprias subdivisões. Todos são estritamente desenvolvidos, produzidos e testados.

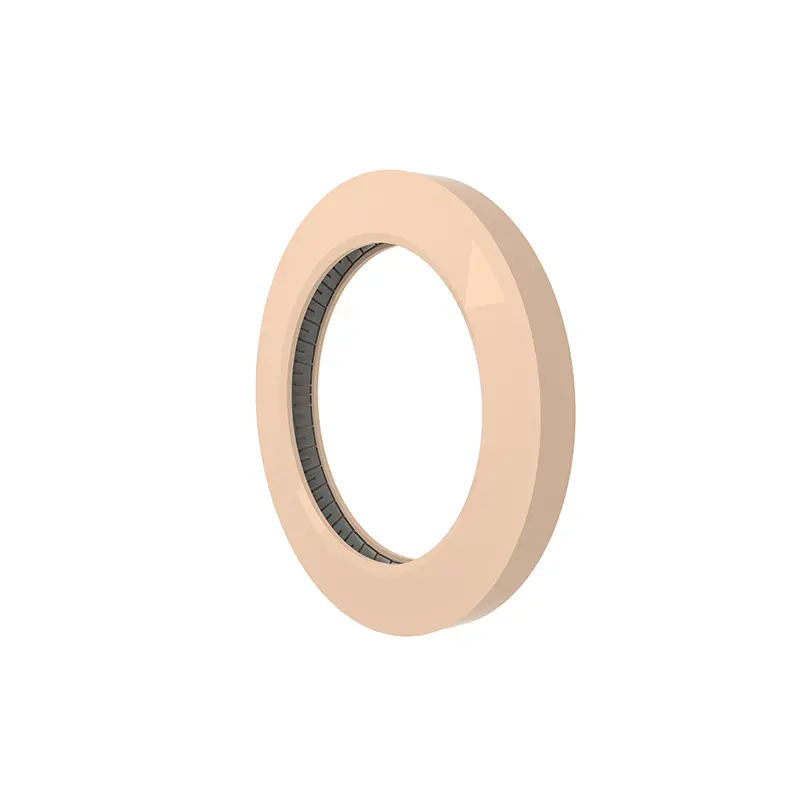

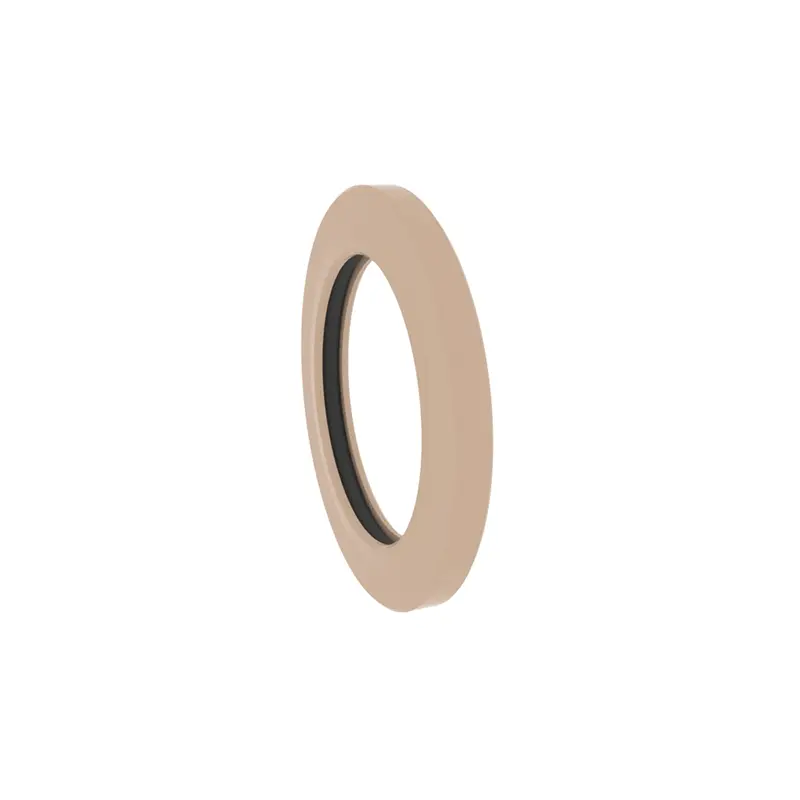

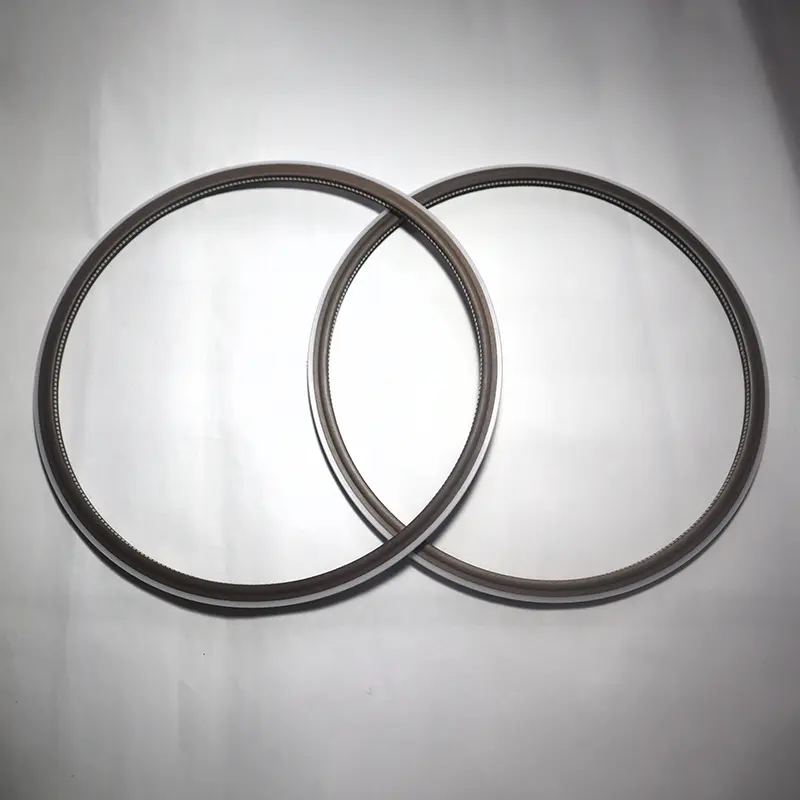

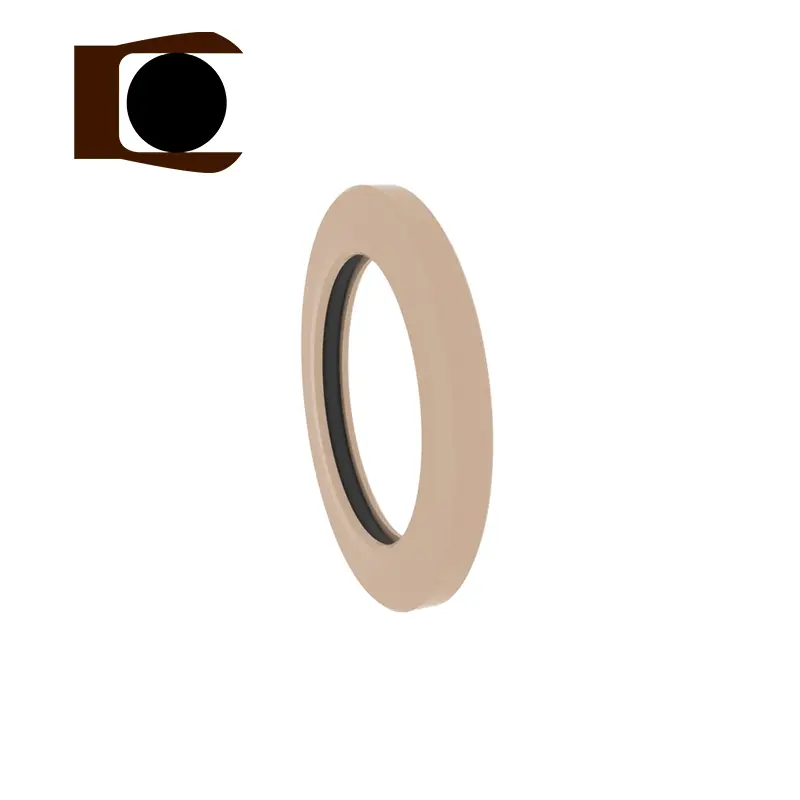

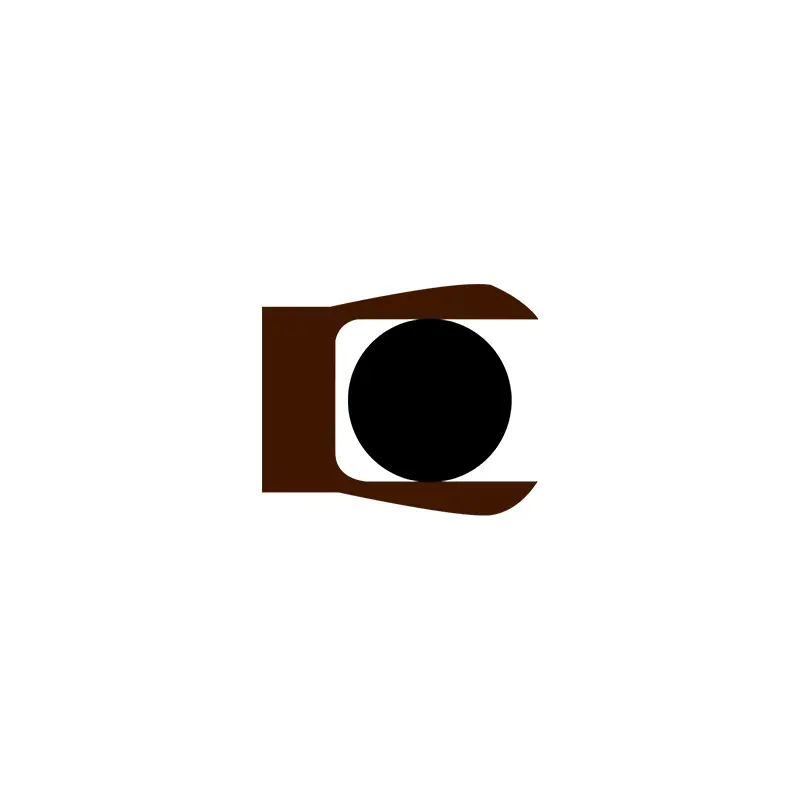

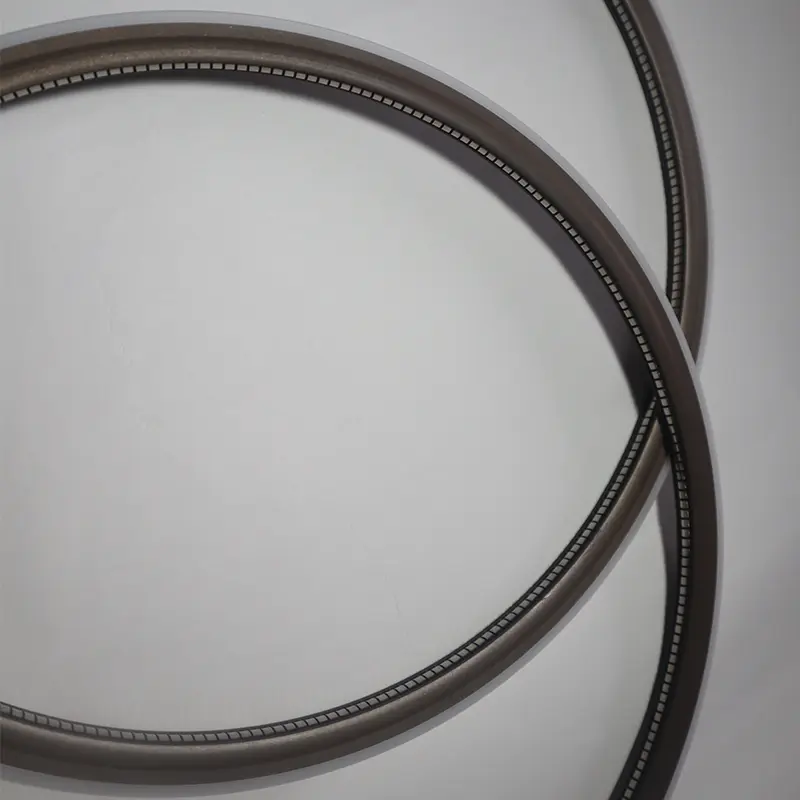

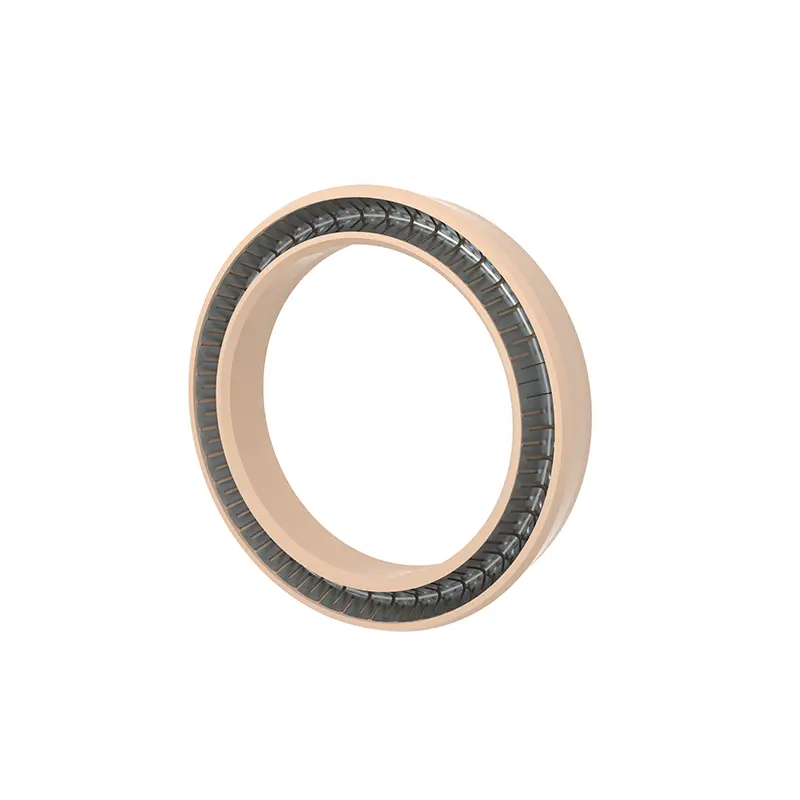

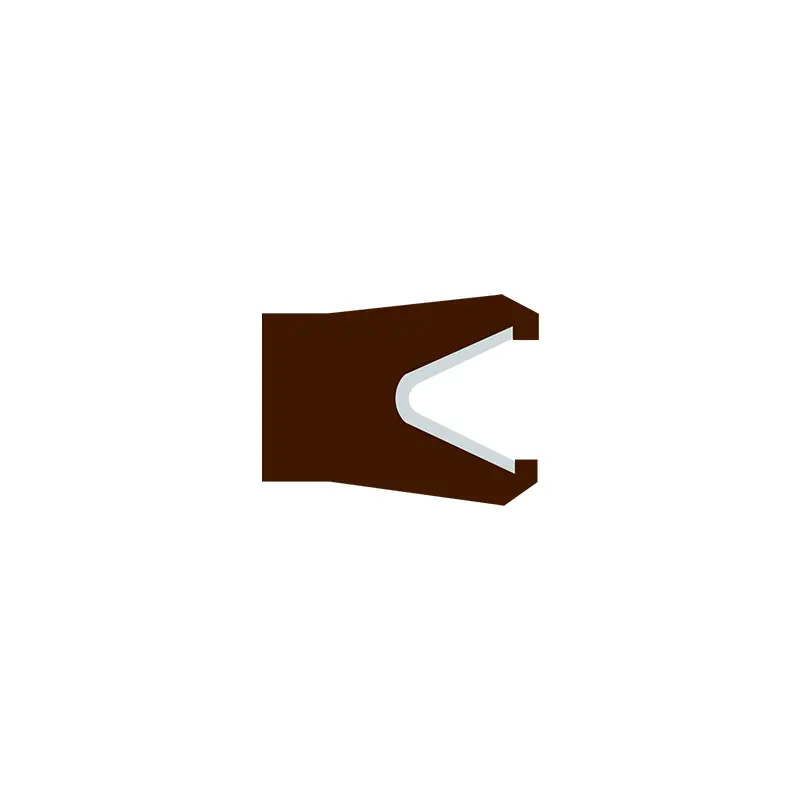

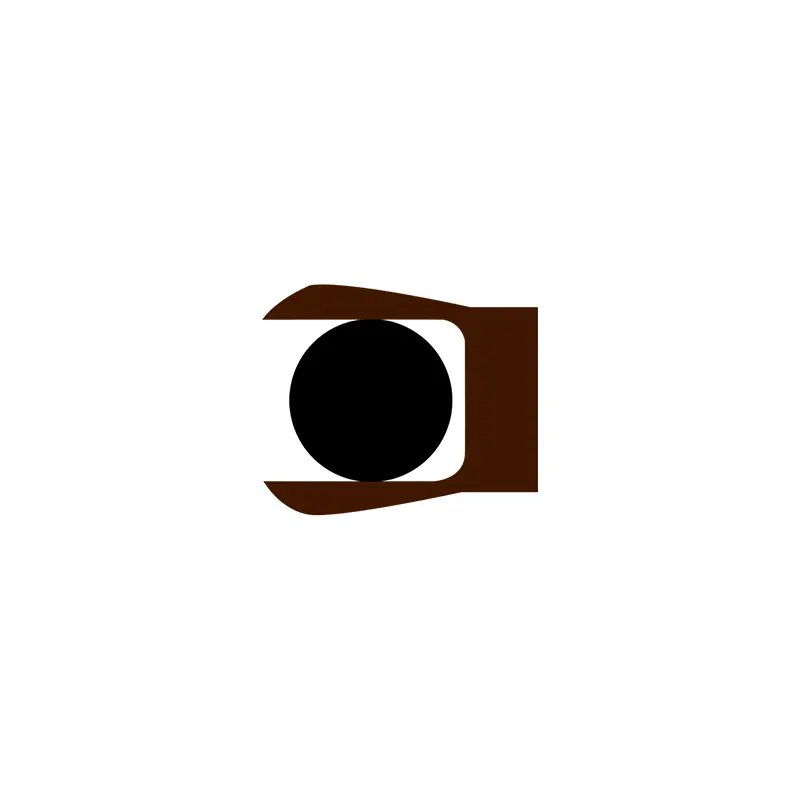

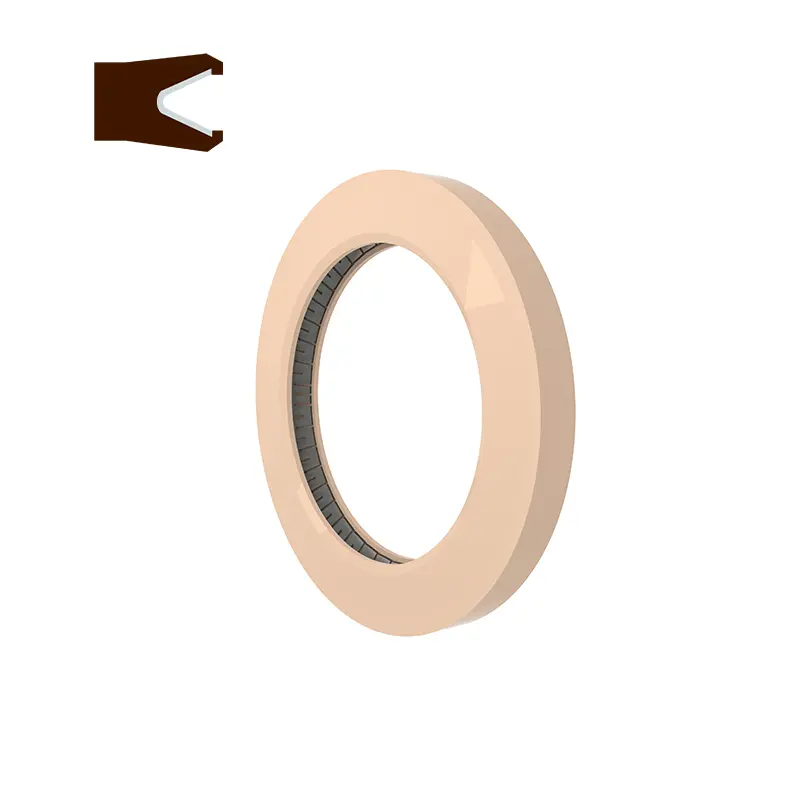

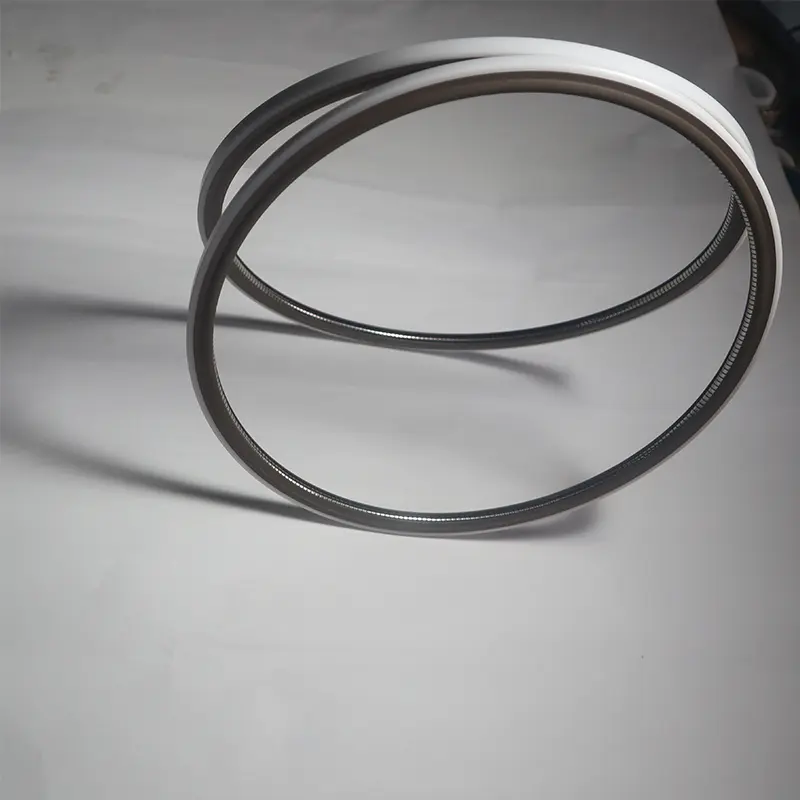

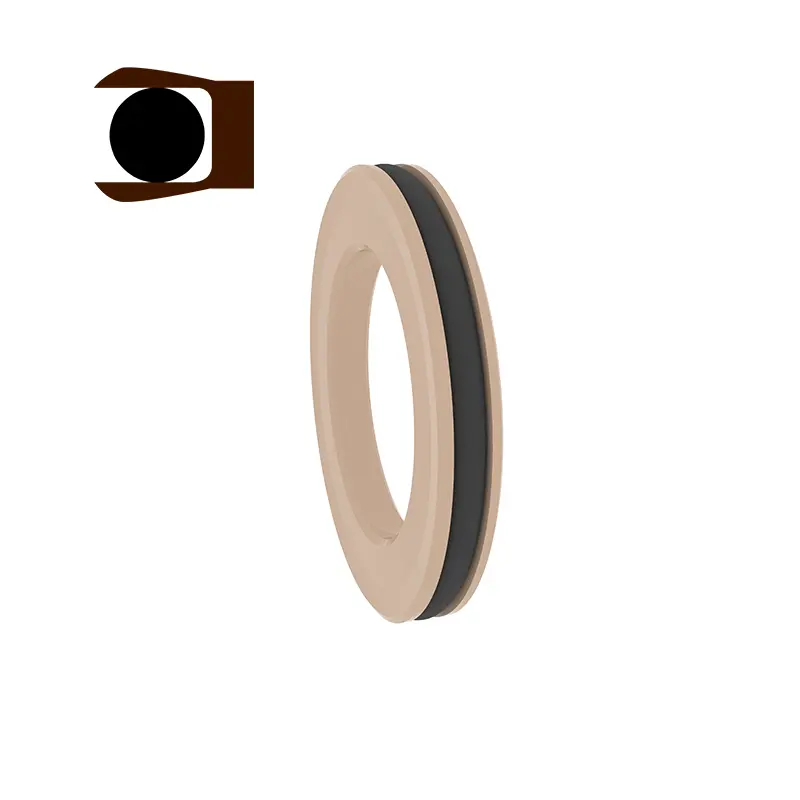

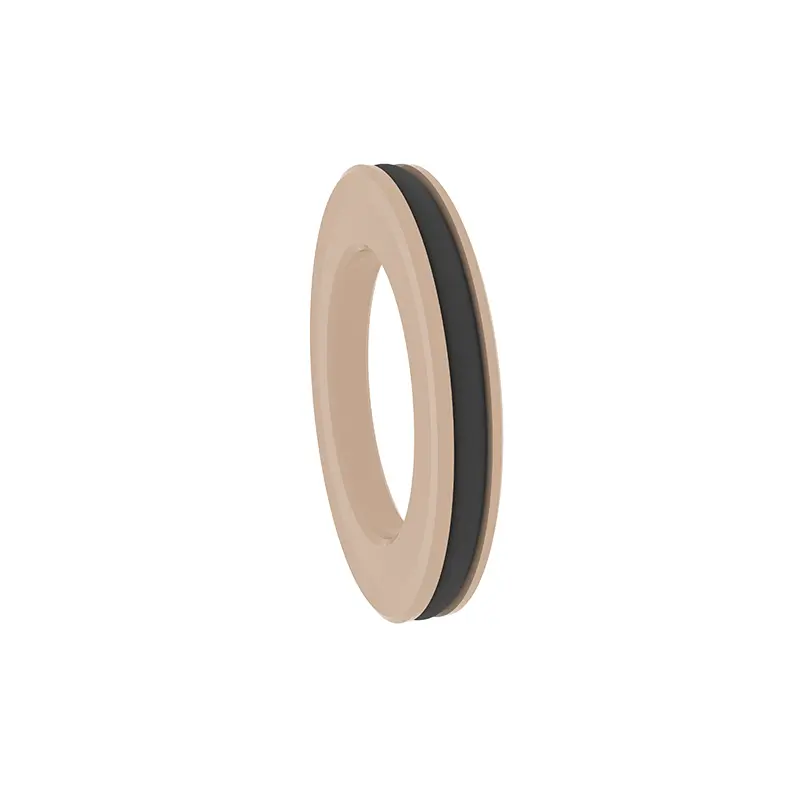

RC2876 e RC2877 são pan-selos e RC2876-B e RC2877-B são vedações combinadas em forma de Y. As duas divisões diferentes entre cada modelo têm a mesma ranhura e podem ser trocadas. Eles são adequados para vedações estáticas de pressão unidirecional axial (final) e flange e podem ser usadas em locais onde a rugosidade da superfície não é ideal. Os dois pan-selos são compostos de molas de aço inoxidável e plásticos de alta função. As molas de aço inoxidável podem ser selecionadas como molas em forma de V e molas em forma de O. E ao usar RC2876-B e RC2877-B, é necessário selecionar razoavelmente os materiais de elastômero correspondentes.
Recursos e aplicações do produto:
RC2876
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão MPA | Velocidade m/s | Temperatura ℃ | Médio | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Todos os líquidos, produtos químicos, gases |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Seleção de material
1. Os materiais de anel de O correspondentes podem ser: borracha nitrila R01 (NBR), Fluororberber R02 (FKM), etc.
2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

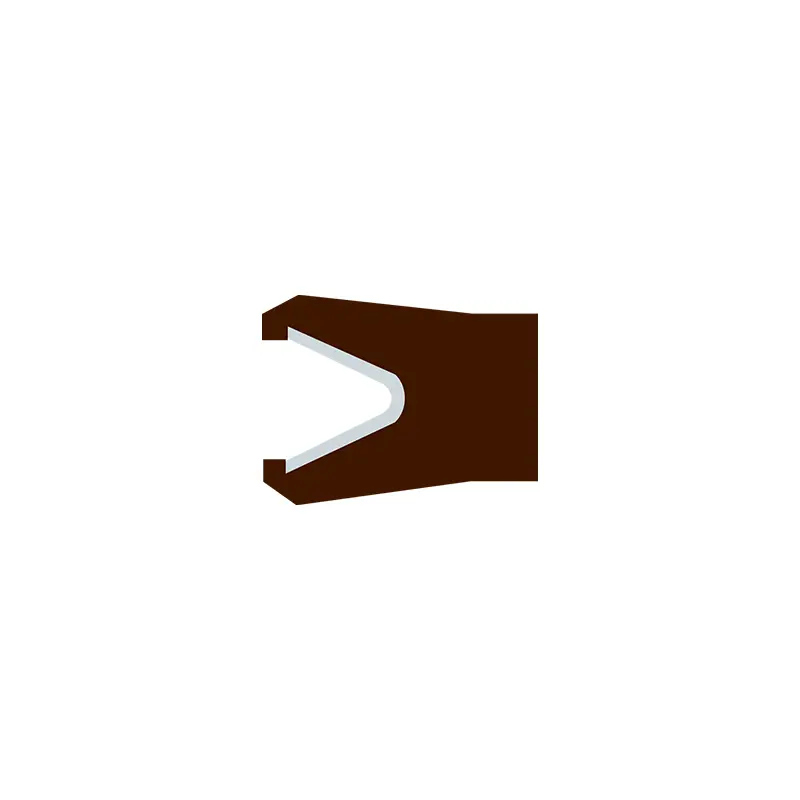

3. As molas de aço inoxidável podem ser selecionadas em molas em forma de O e molas em forma de V.
Exemplo de pedido
RC2876-40-PTFE4+V O diâmetro externo da ranhura de pressão interna é 40, o material do anel de vedação é PTFE4 e a mola é a mola em forma de V
RC2876-B-40-PTFE4+R02 O diâmetro externo da ranhura de pressão interna é de 40, o material do anel de vedação é PTFE4 e o O-ring correspondente é Fluororberber
NOTA: Se você escolher o intervalo estendido, use o número da série.

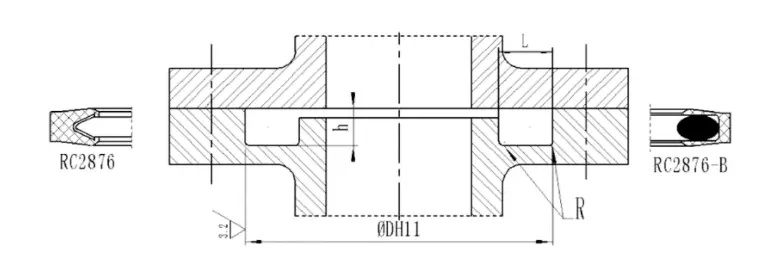

| Número de série | Número de série | Faixa padrão DH11 | Alcance estendido DH11 | Profundidade do sulco h-0.05 | Largura do sulco L+0.2 | Cantos redondos Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão MPA | Velocidade m/s | Temperatura ℃ | Médio | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Todos os líquidos, produtos químicos, gases |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Os materiais de anel de O correspondentes podem ser: borracha nitrila R01 (NBR), Fluororberber R02 (FKM), etc.
2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. As molas de aço inoxidável podem ser selecionadas em molas em forma de O e molas em forma de V.
Exemplo de pedido
RC2877-40-PTFE4+V O diâmetro interno da ranhura de pressão externa é 40, o material do anel de vedação é PTFE4 e a mola de aço inoxidável é uma mola em forma de V
RC2877-B-40-PTFE4+R02 O diâmetro interno da ranhura de pressão externa é de 40, o material do anel de vedação é PTFE4 e o O-ring correspondente é Fluororberber
NOTA: Se você escolher um intervalo estendido, use o número da série.

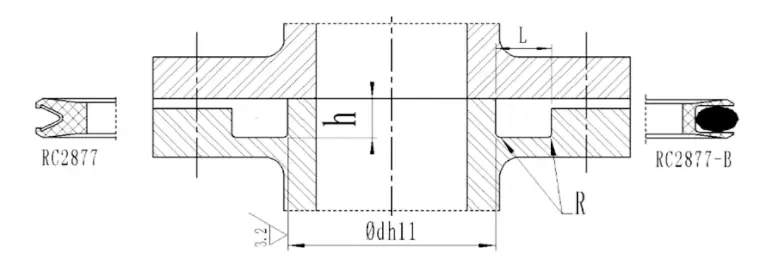

| Número de série | Número de série | Faixa padrão D H11 | Alcance estendido DH11 | Profundidade do sulco h-0.05 | Largura do sulco L+0.2 | Cantos redondos Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
