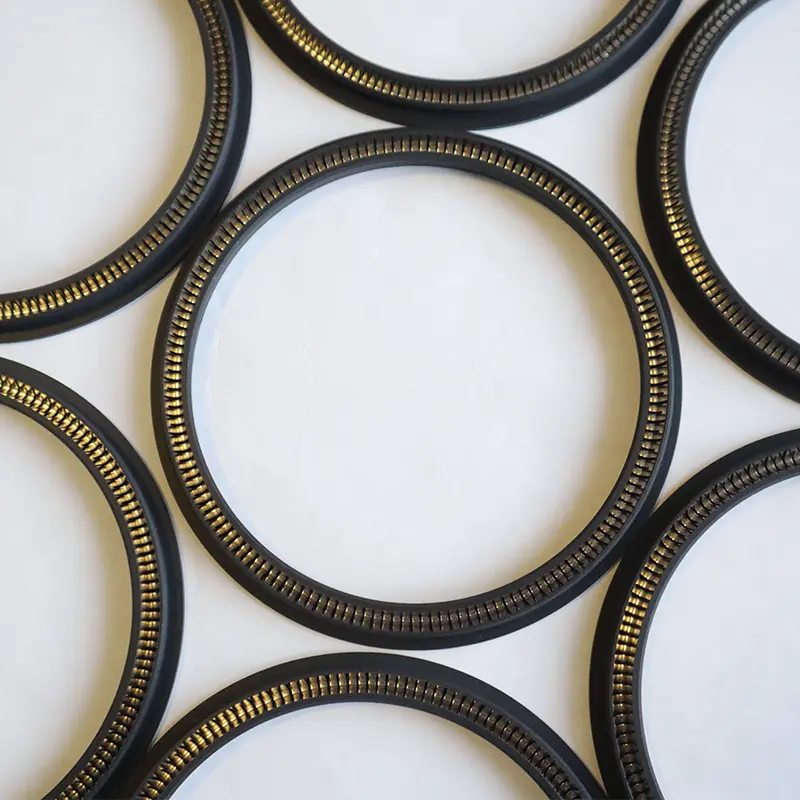

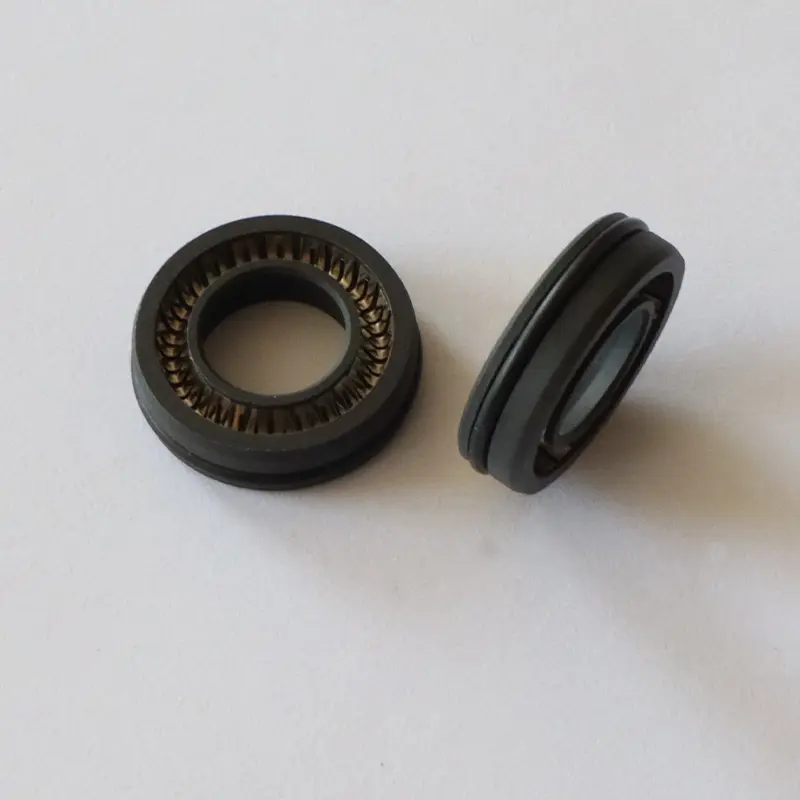

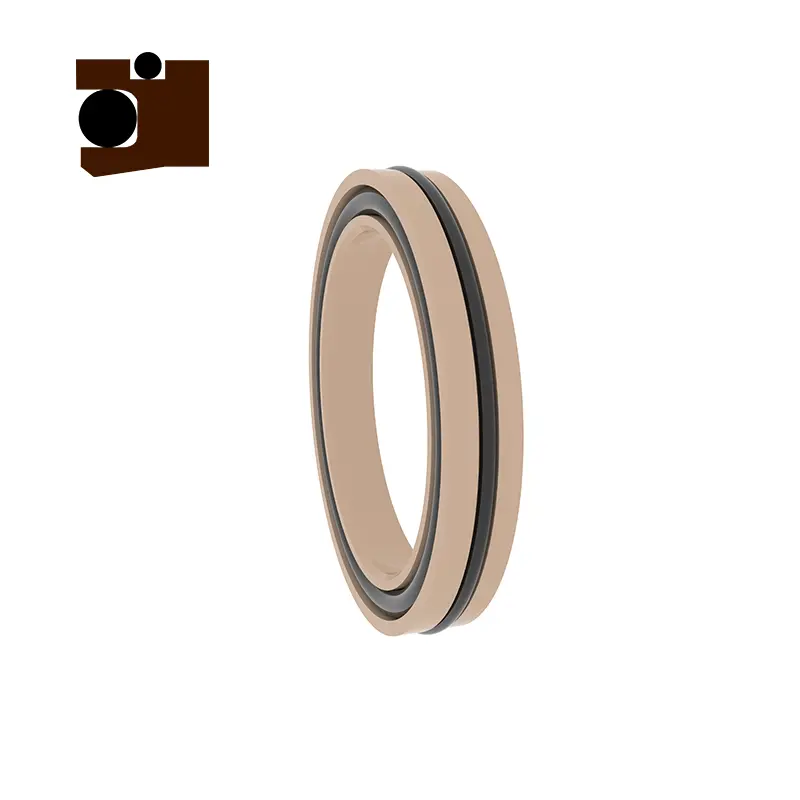

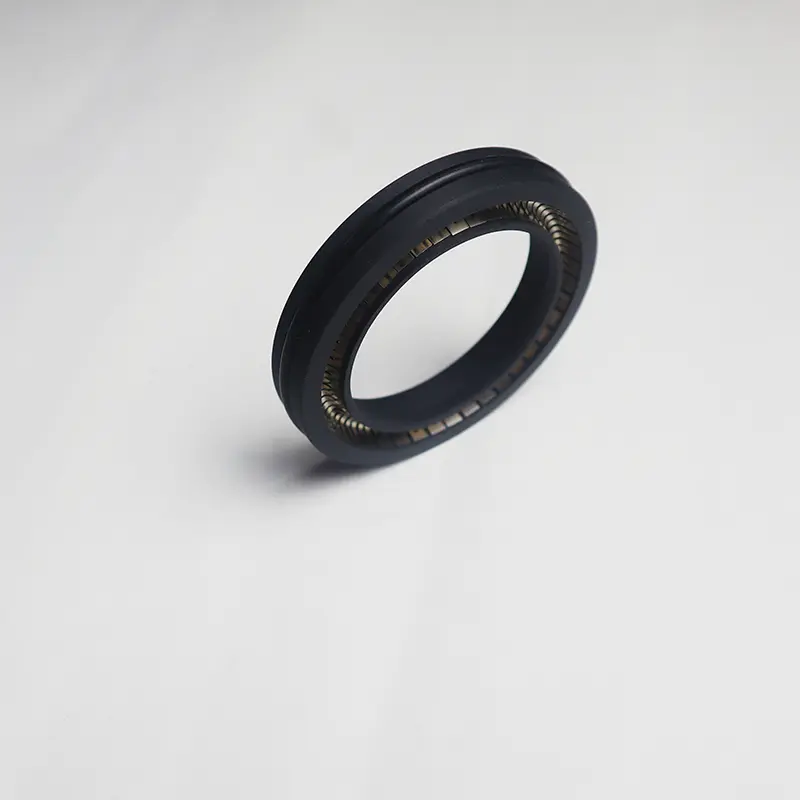

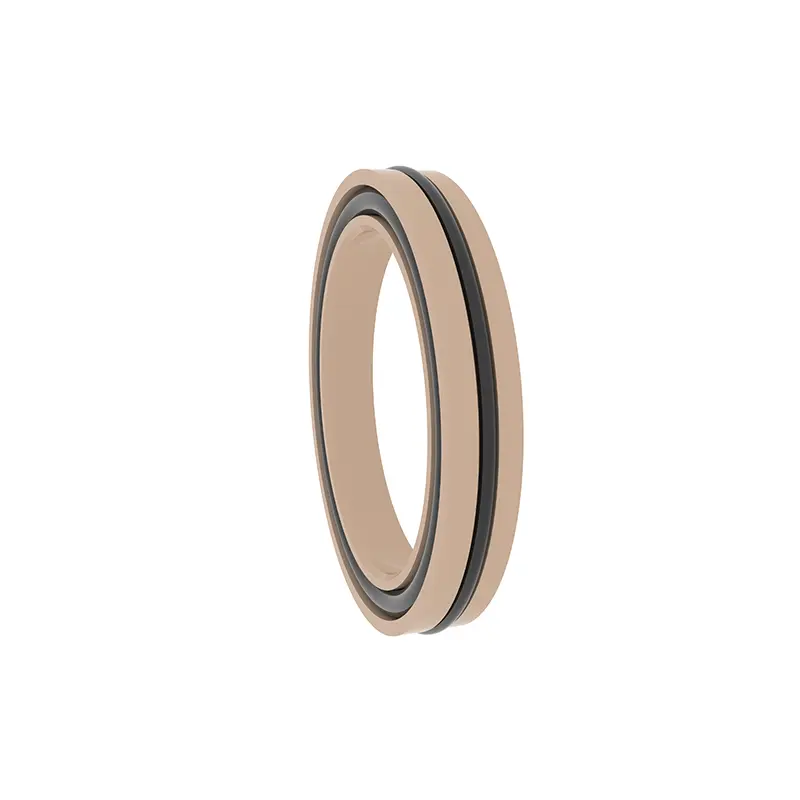

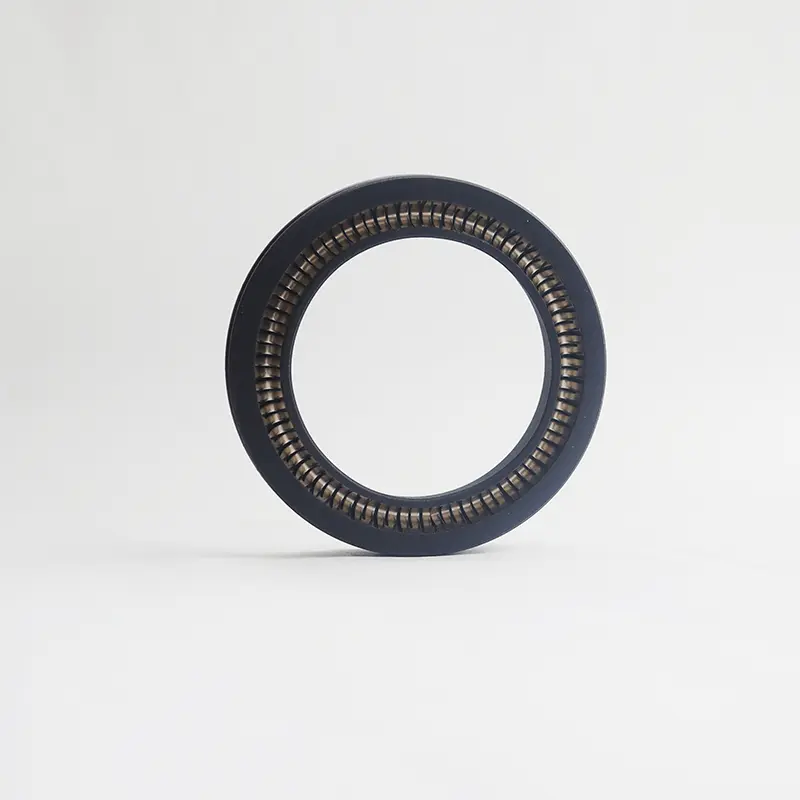

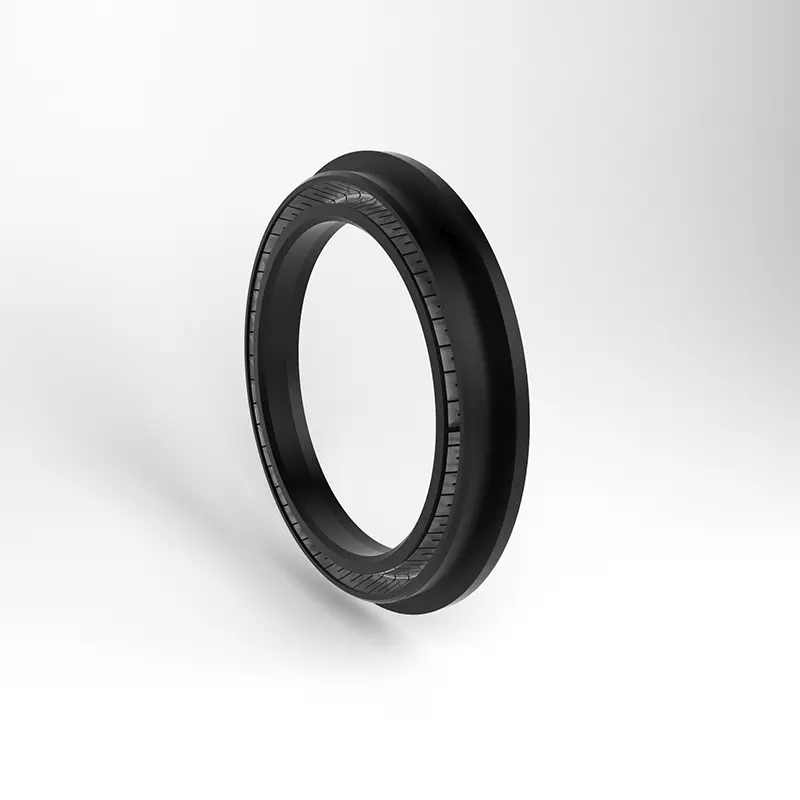

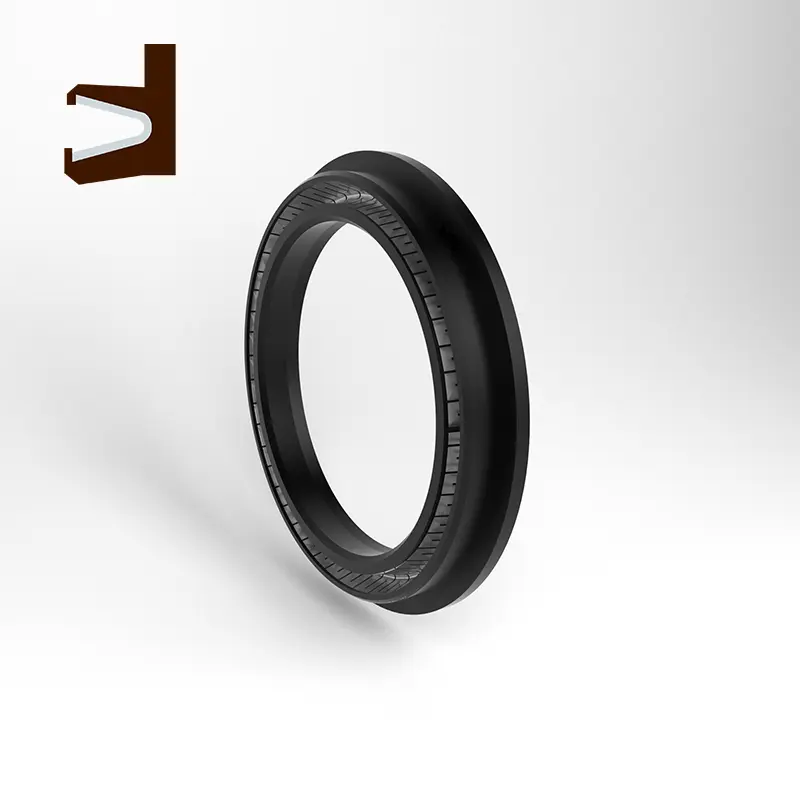

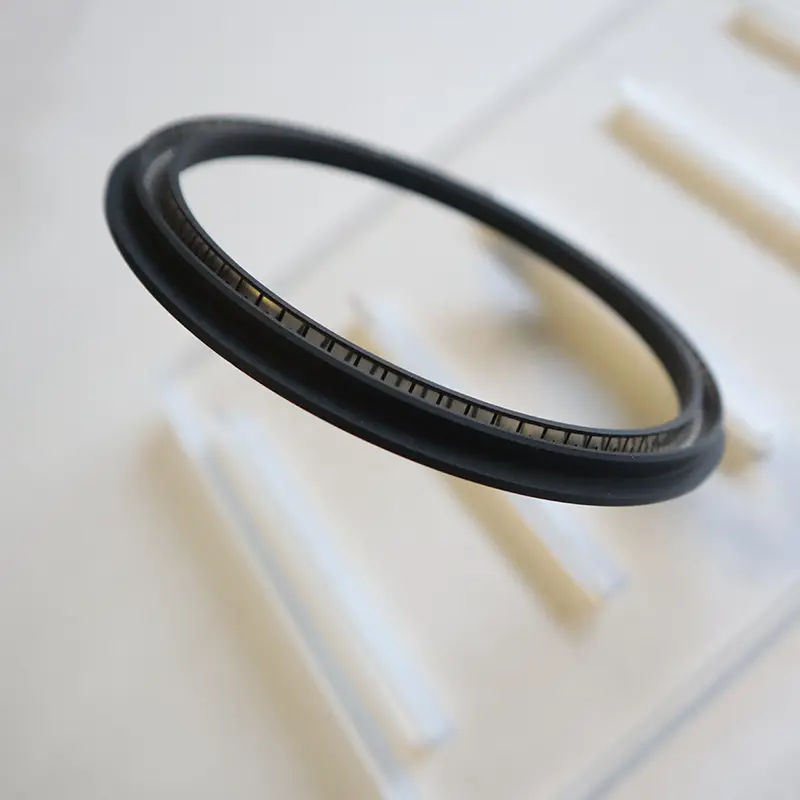

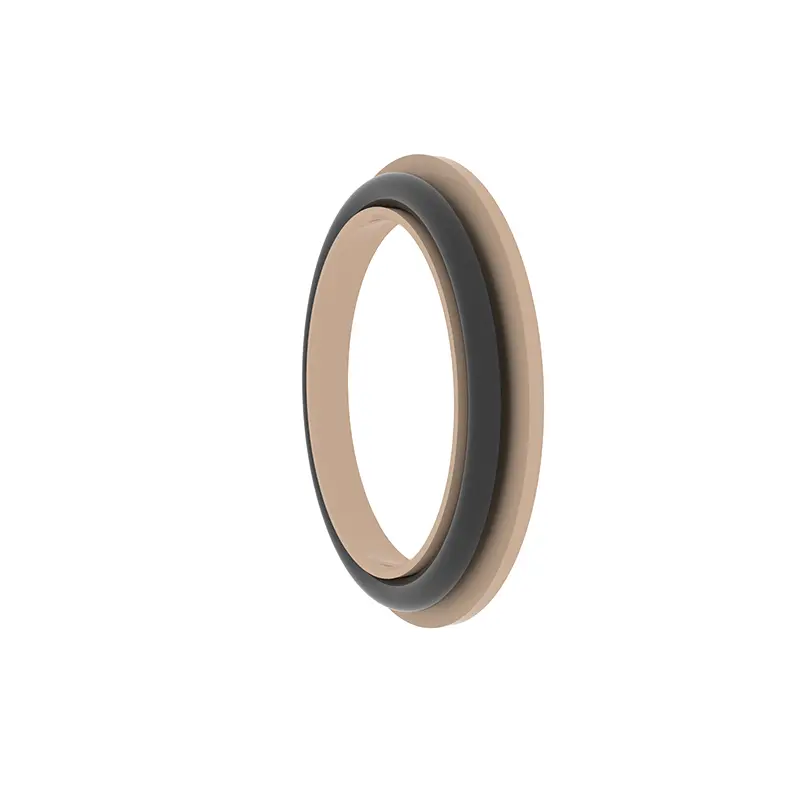

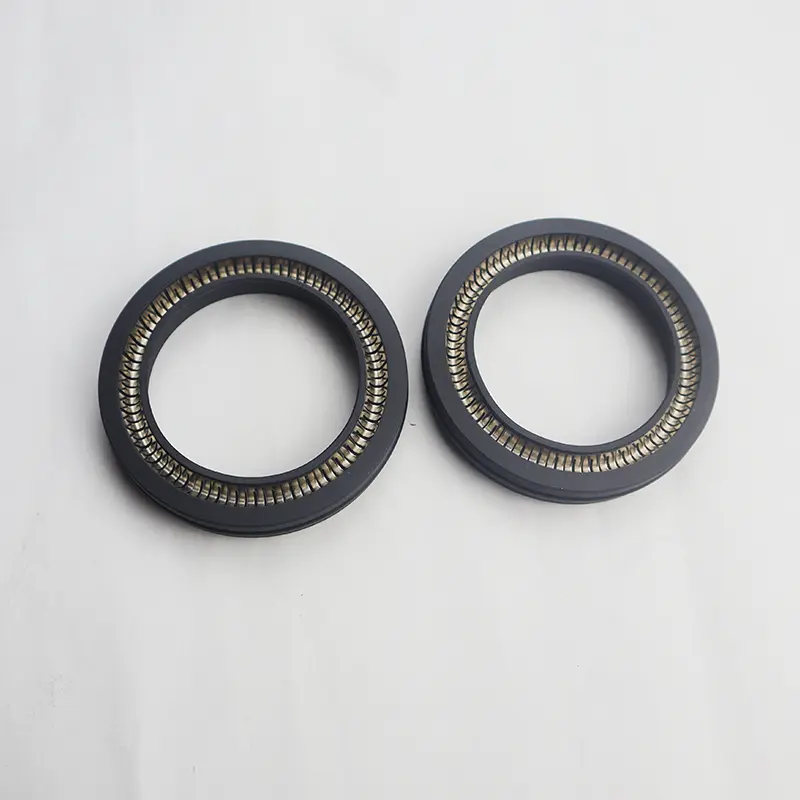

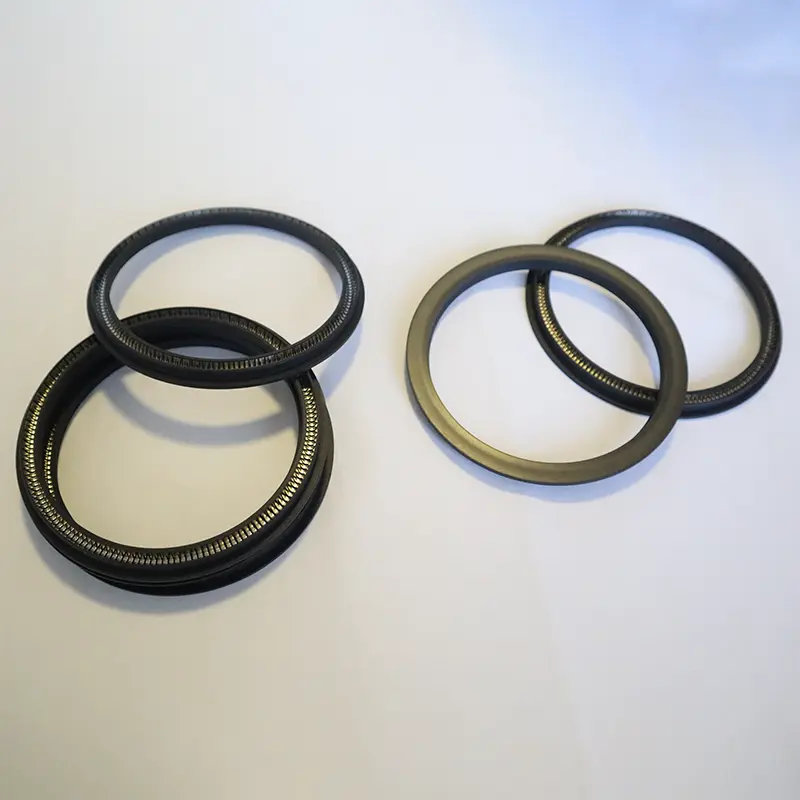

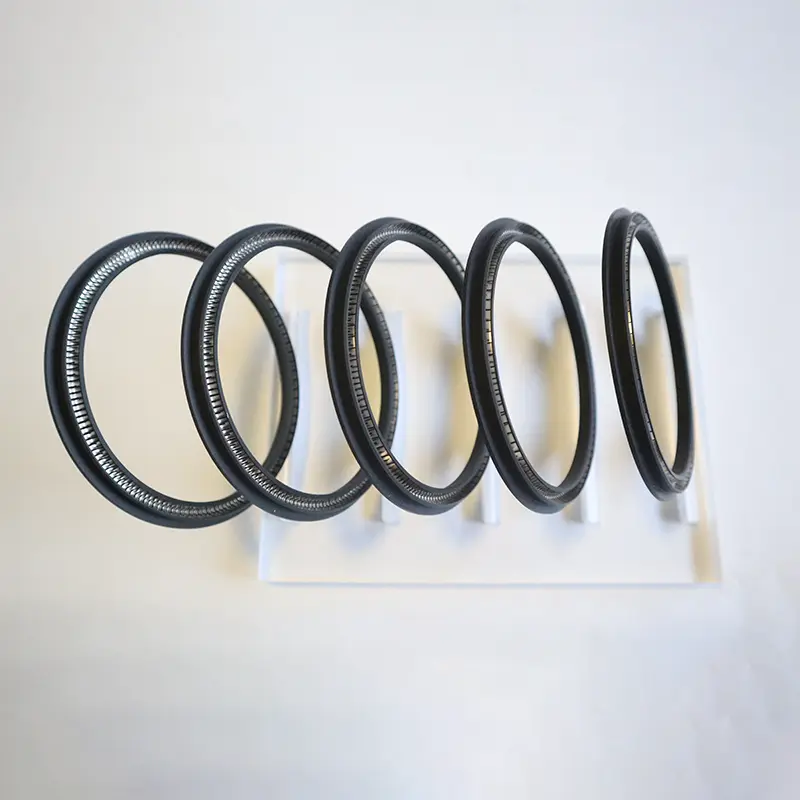

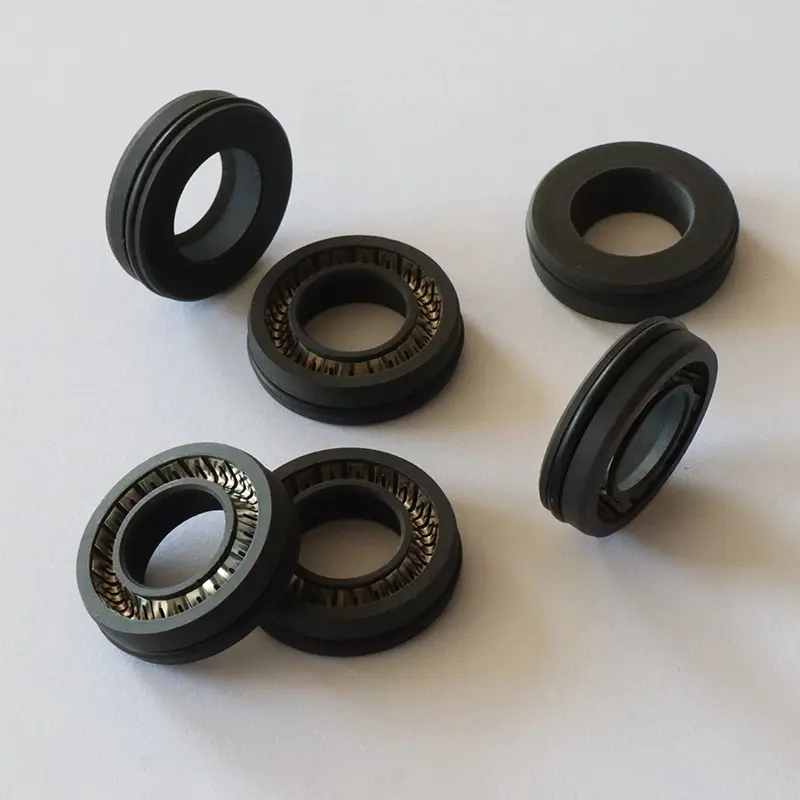

A vedação energizada da mola para o eixo rotativa é uma das vedações desenvolvidas por vedações ruichenas. Além disso, temos muitos outros tipos de selos e uma variedade de diferentes materiais de vedação. Especificamente, temos nosso próprio modelo interno para nomeá -los. A seguir, apresenta dois modelos, RC2055 e RC2056.

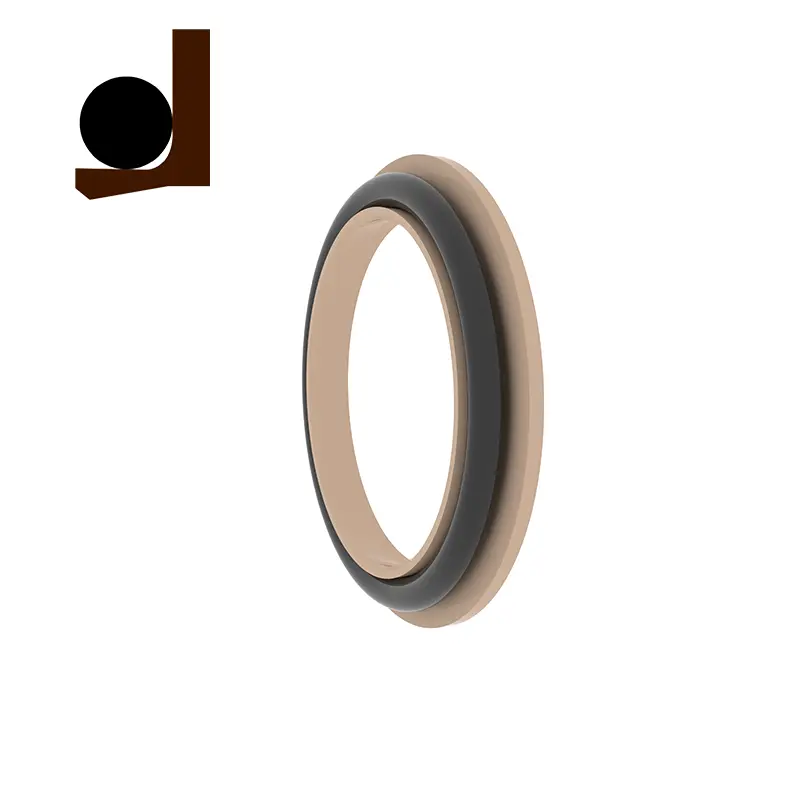

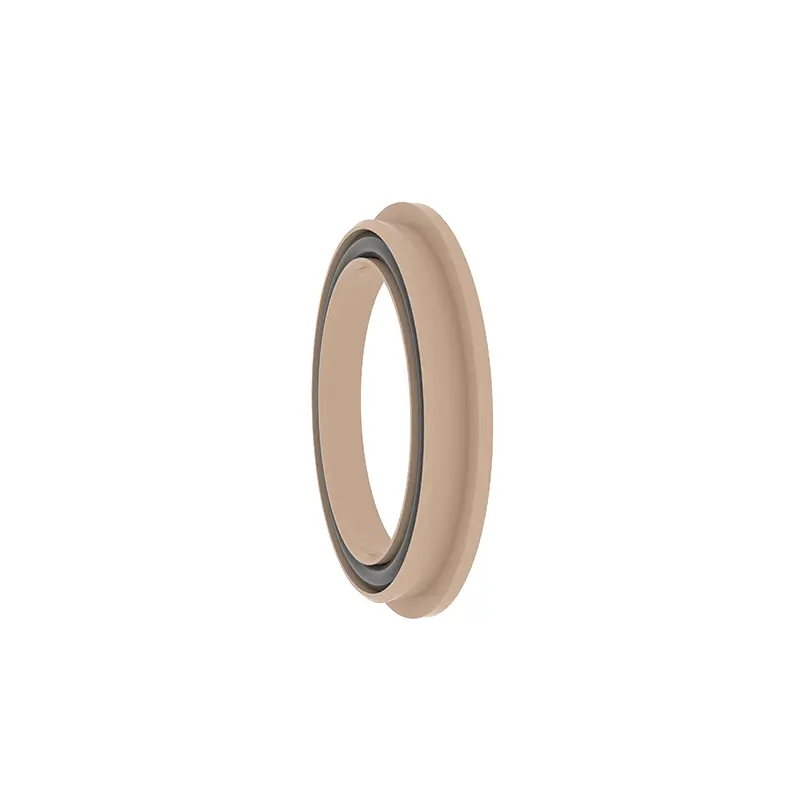

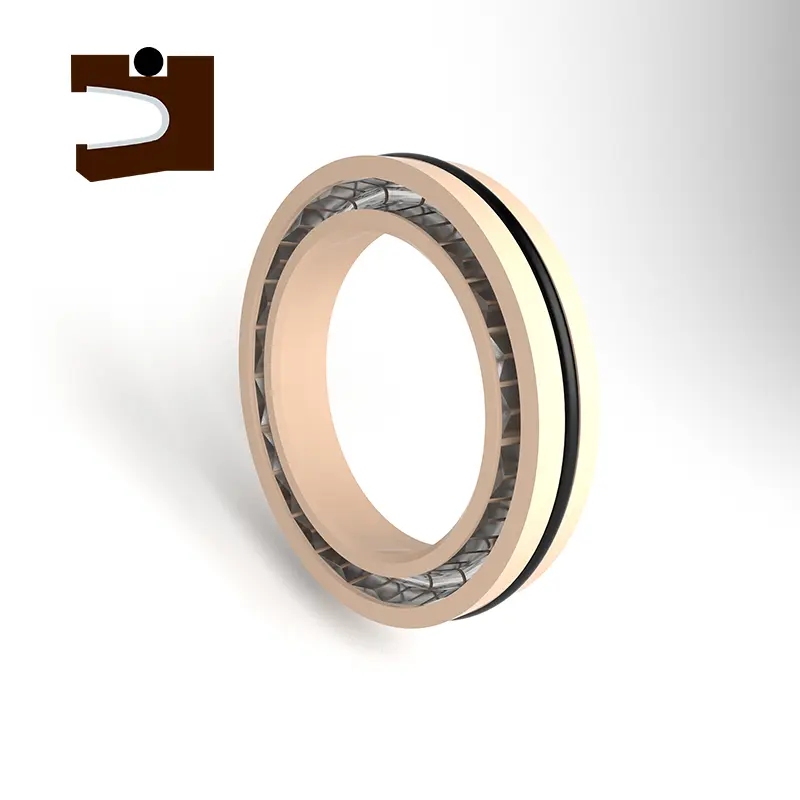

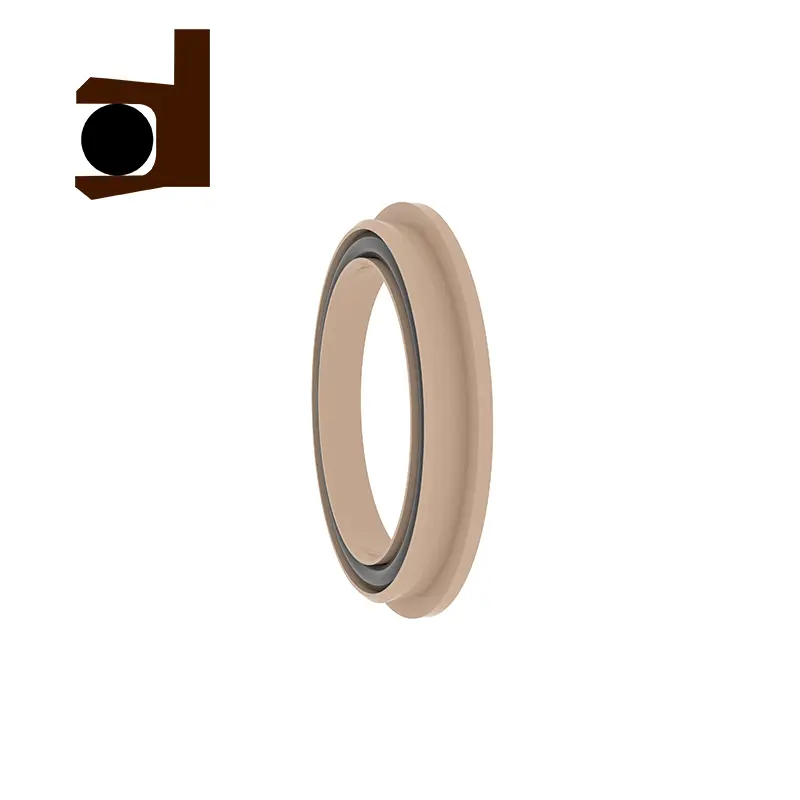

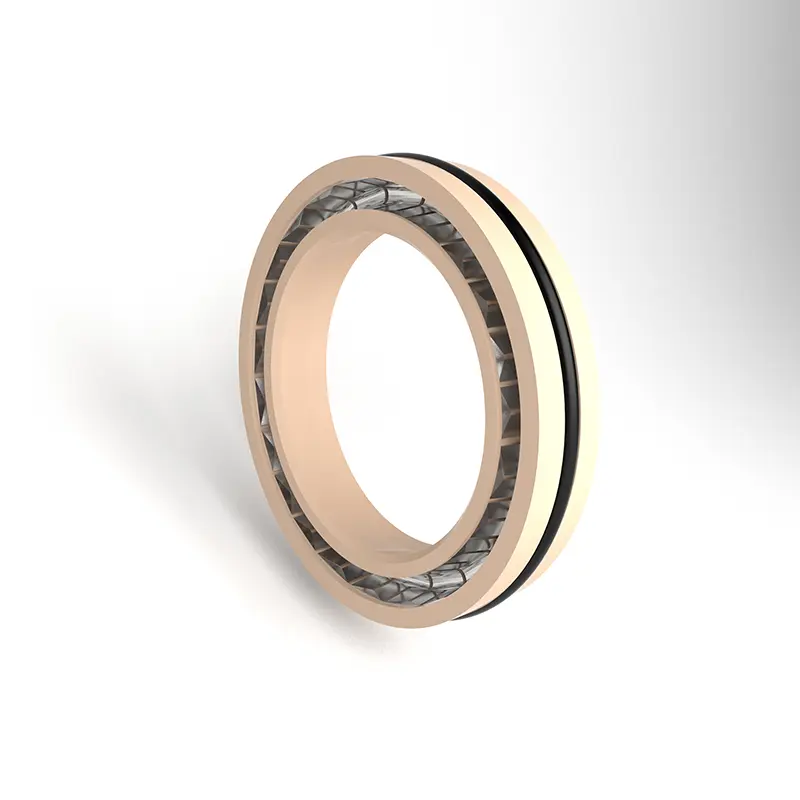

RC2055 e RC2056 são pan-selos rotativos, RC2055-B é uma vedação de dente rotativa, RC2056-B é uma vedação combinada em forma de Y rotativa e RC2055-C é uma vedação de combinação em forma de Y rotativa. Modelos diferentes na mesma série têm as mesmas características de ranhura e são intercambiáveis. Toda a série de vedação energizada da mola para o eixo rotativa é adequada para vedações de alta função de pressão unidirecional aplicadas a eixos rotativos. Entre eles, RC2055 e RC2056 são compostos por molas de aço inoxidável e plásticos de alta função. Ao usar RC2055-B, RC2056-B e RC2055-C, é necessário selecionar razoavelmente o material de elastômero correspondente.
Recursos e aplicações do produto:
Recursos do produto:
A combinação de mola de aço inoxidável e plástico de alta função tem excelente desempenho e durabilidade de vedação.
O design do sulco de cada série é o mesmo, que pode ser trocado e adaptado com flexibilidade a diferentes condições de trabalho.
Os modelos incluídos na vedação energizada da mola para o eixo rotativo são adequados para a vedação de pressão unidirecional do eixo rotativo para atender às diversas necessidades industriais.
RC2055-B, RC2055-C e RC2056-B suportam a seleção de materiais de elastômeros correspondentes de acordo com as condições de trabalho para melhorar a adaptabilidade.
Cenários de aplicativos:
Eixo rotativo selo de pressão unidirecional, adequado para equipamentos industriais, máquinas de engenharia, sistemas hidráulicos, etc.
Requisitos de vedação de alta função, como petroquímicos, equipamentos de energia, máquinas pesadas, etc.
Vantagens técnicas:
As molas de aço inoxidável fornecem força radial estável para garantir o efeito de vedação a longo prazo.
A combinação de materiais plásticos e de elastômero de alta função é adequada para alta pressão e condições de trabalho de alta velocidade.
O design intercambiável do Groove simplifica a instalação e a manutenção e reduz o custo de uso.
Sugestões de uso:
Selecione o modelo de vedação apropriado e o material de elastômero de acordo com as condições de trabalho específicas.
Verifique se a ranhura está limpa durante a instalação para evitar danos à vedação.

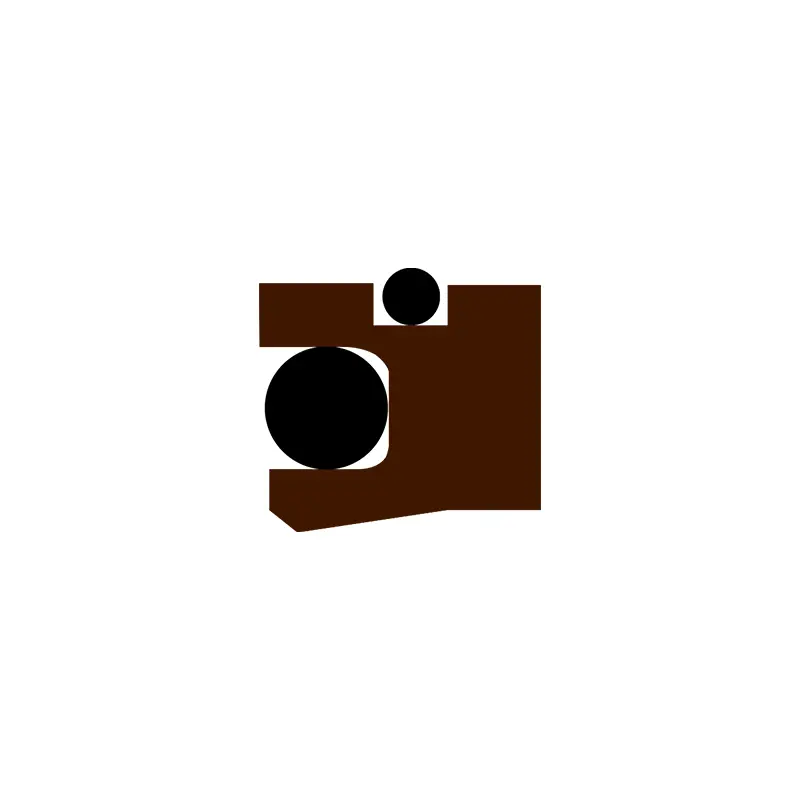

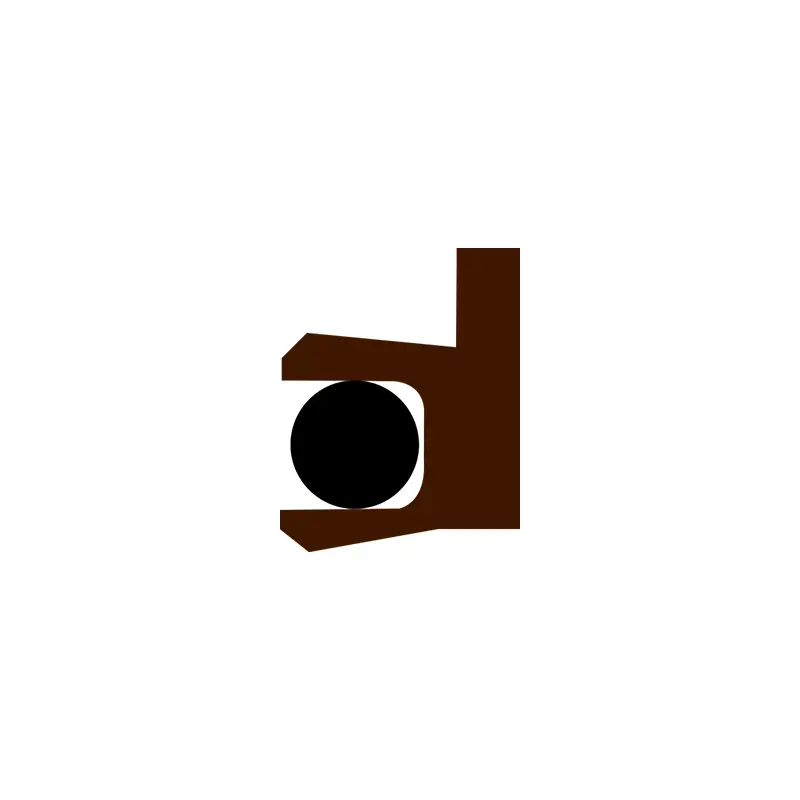

RC2055
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão (MPA) | Temperatura (℃) | Velocidade (EM) | Médio | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Quase todo meio líquido e gás |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Seleção de material
1. Os materiais de anel O correspondentes podem ser selecionados: RO1 Nitrile Rubber (NBR), Fluororberber RO2 (FKM), etc.
2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

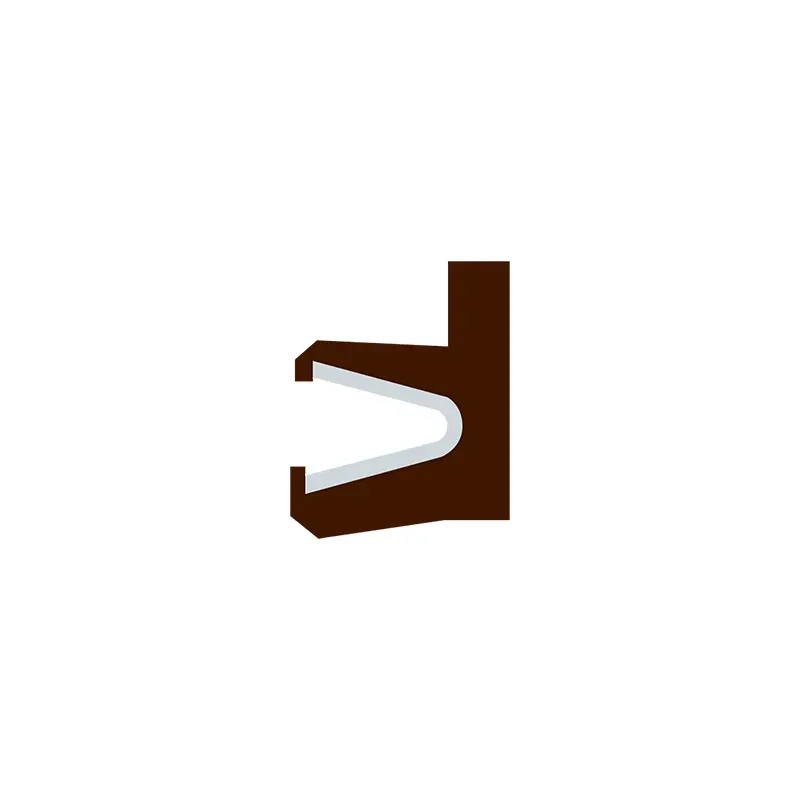

3. Mola de aço inoxidável: mola em forma de V.
Exemplo de pedido
RC2055- 40-PTFE4+V Diâmetro do eixo 40, material de anel de vedação é PTFE4, mola de aço inoxidável é mola em forma de V
RC20555-B-40-PTFE4+R02 Diâmetro do eixo é 40, o material do anel de vedação é PTFE4, o ring de O-ring é fluororber
RC2055-C-40-PTFE4+R02 Diâmetro do eixo tem 40 anos, o material do anel de vedação é PTFE4, o Ring de O-ring é fluororber

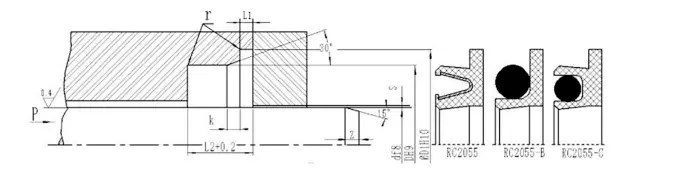

Tabela de parâmetros de especificação (todas as especificações dentro do intervalo de parâmetros estão disponíveis)
| Faixa de diâmetro da haste D f8 | Diâmetro do sulco DH9 | Diâmetro da ranhura D1H10 | Profundidade da borda L1 | Largura do sulco L | Importar chanfro k | Folga radial S max | Comprimento de chanfro | r máx | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | d+5 | D+9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39,9 | d+7 | D+12,5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10,5 | D+17,5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Nota: Recomenda -se que a dureza da superfície do eixo rotativa seja HRC ≥ 58.

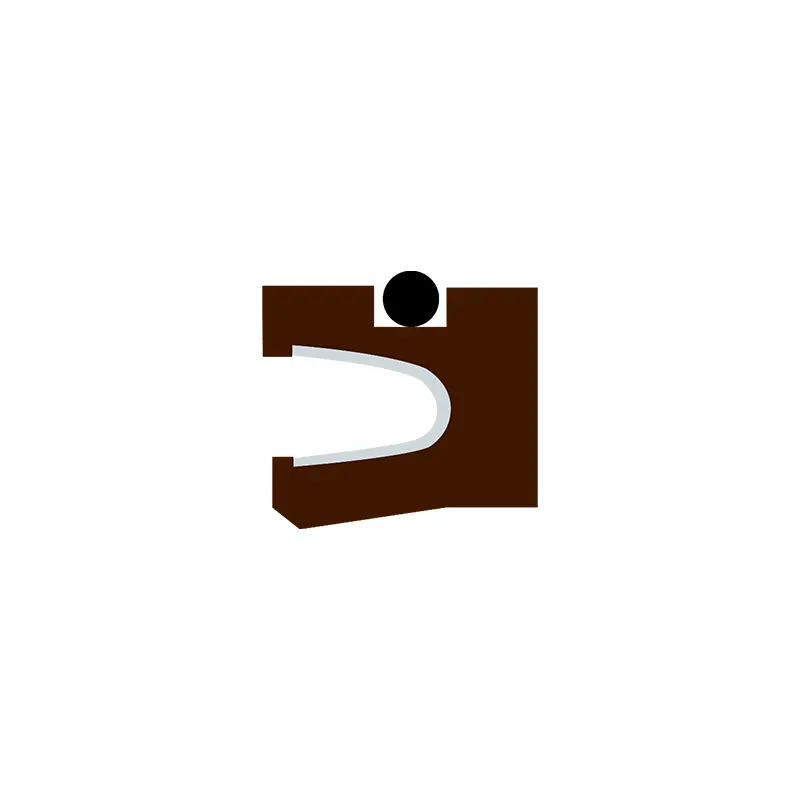

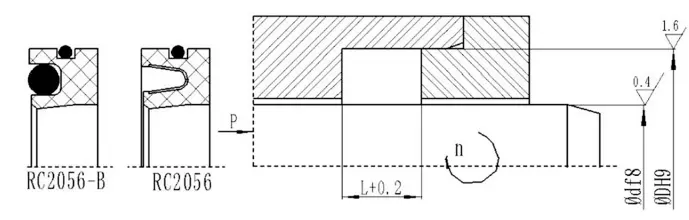

RC2056
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão (MPA) | Temperatura (℃) | Velocidade (EM) | Médio | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Quase todo meio líquido e gás |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Seleção de material
1. Os materiais de anel O correspondentes podem ser selecionados: RO1 Nitrile Rubber (NBR), Fluororberber RO2 (FKM), etc.
2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Mola de aço inoxidável: mola em forma de V.
Exemplo de pedido
RC2056-40*62*8-PTFE4+V D*D*L, o material do anel de vedação é PTFE4 e a mola de aço inoxidável é uma mola em forma de V
RC2056-B-40*62*8-PTFE4+R02 D*D*L, o material do anel de vedação é PTFE4 e o O-ring correspondente é Fluororberber
