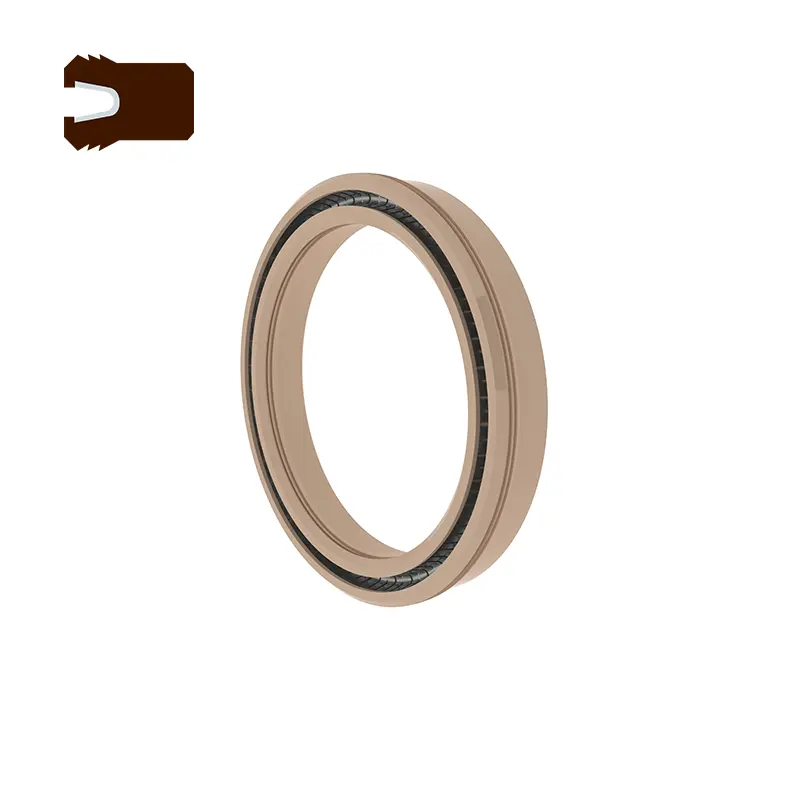

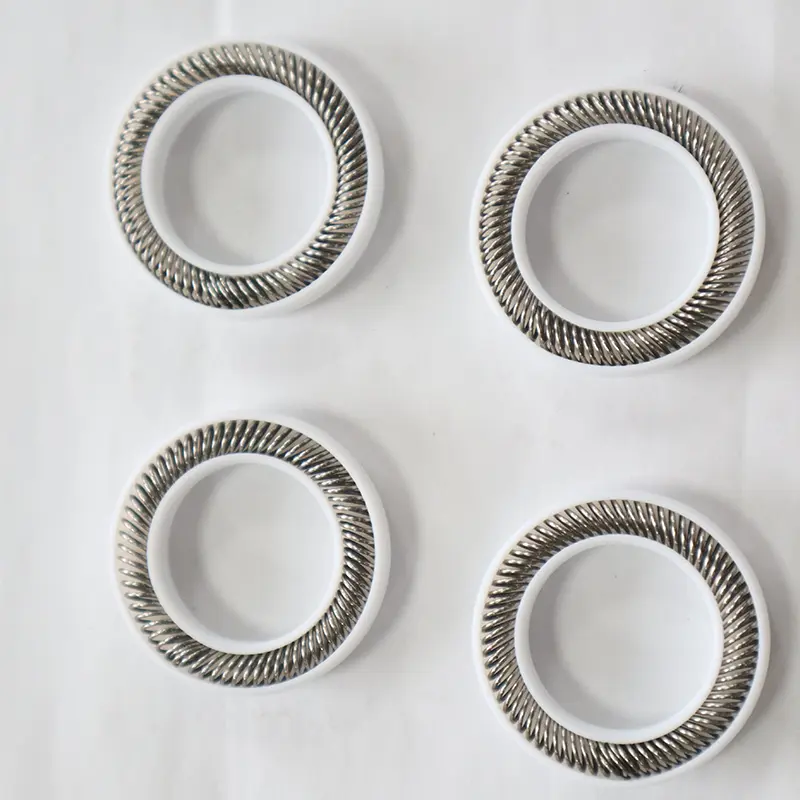

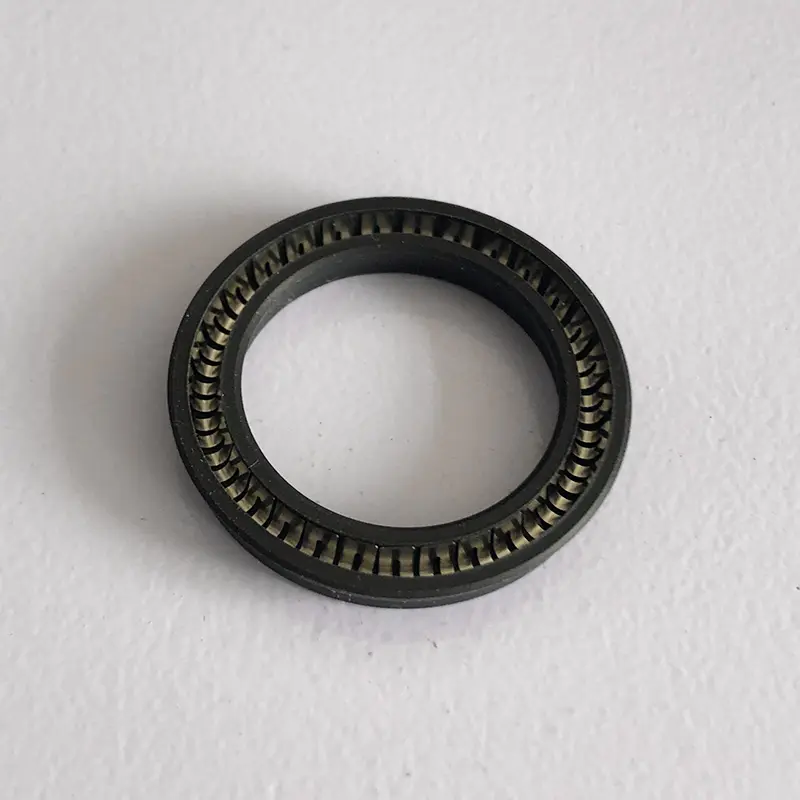

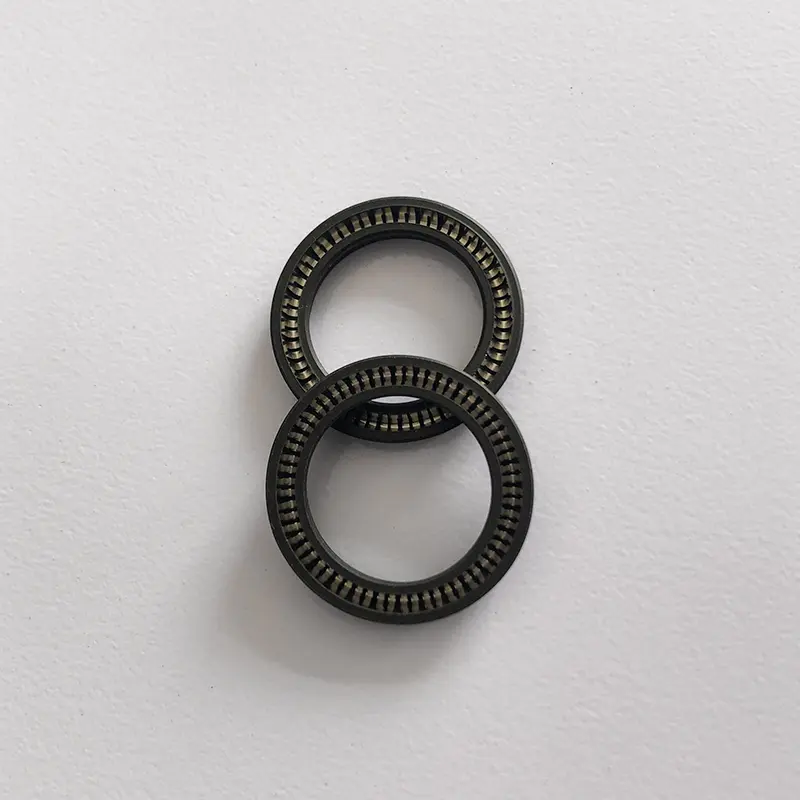

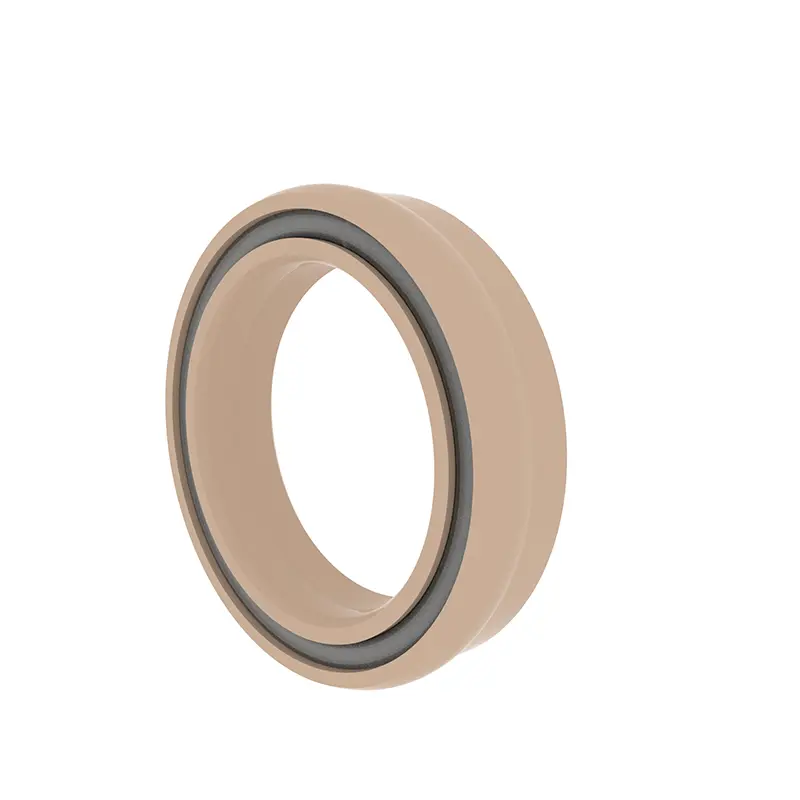

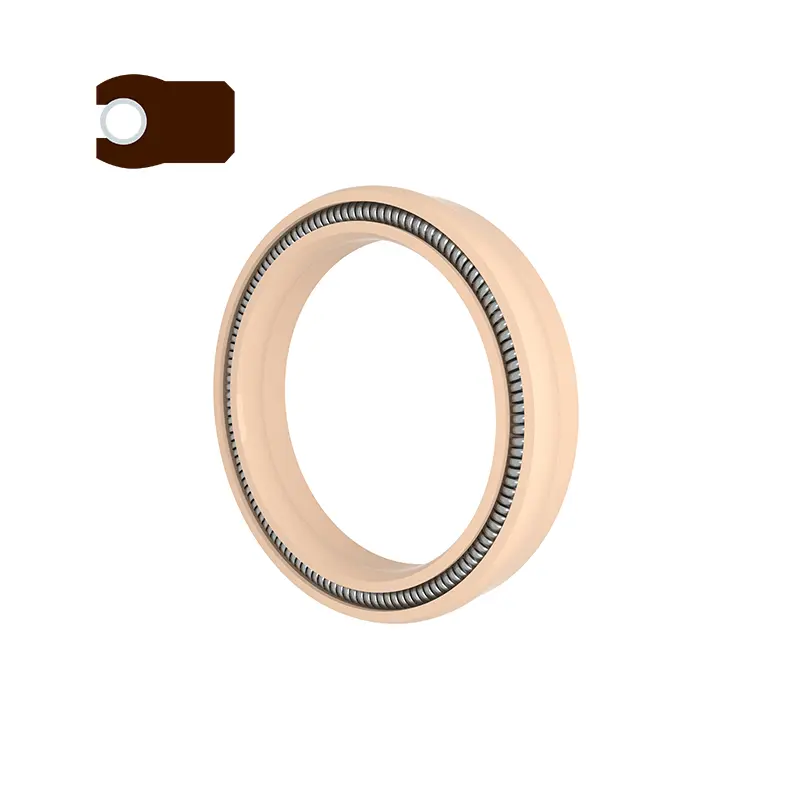

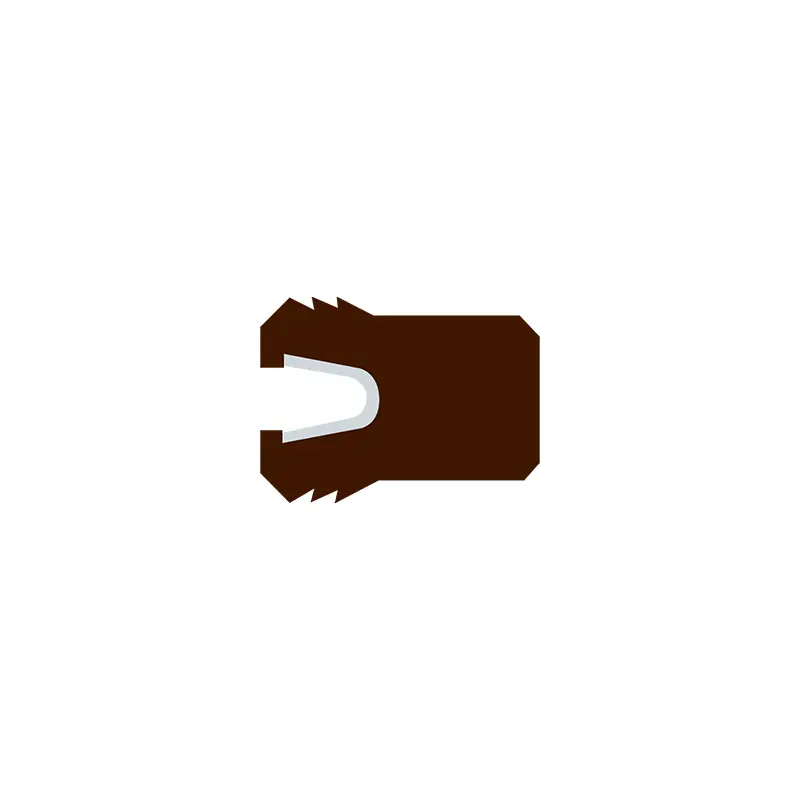

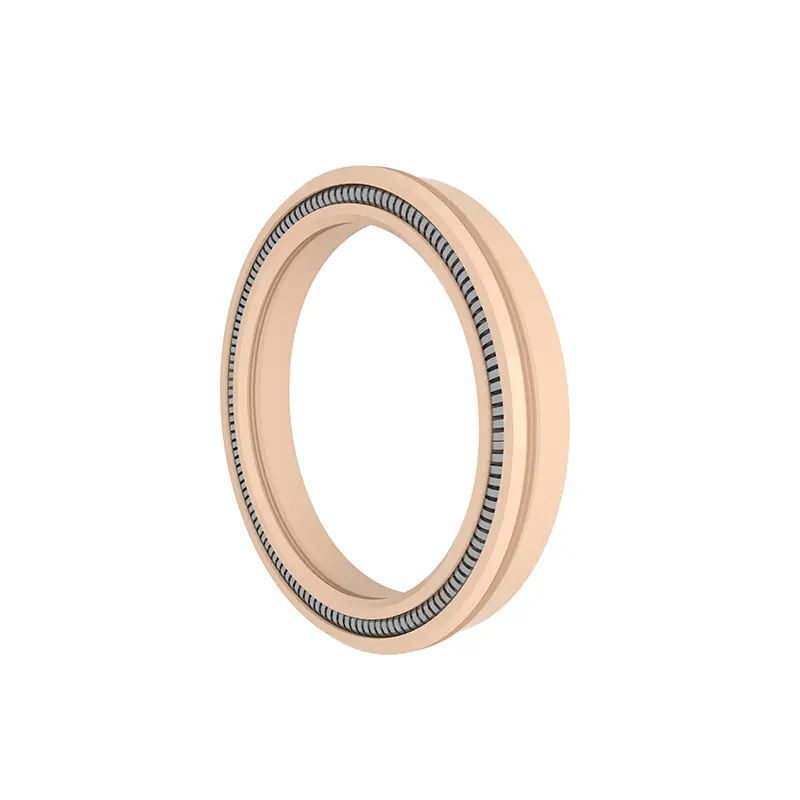

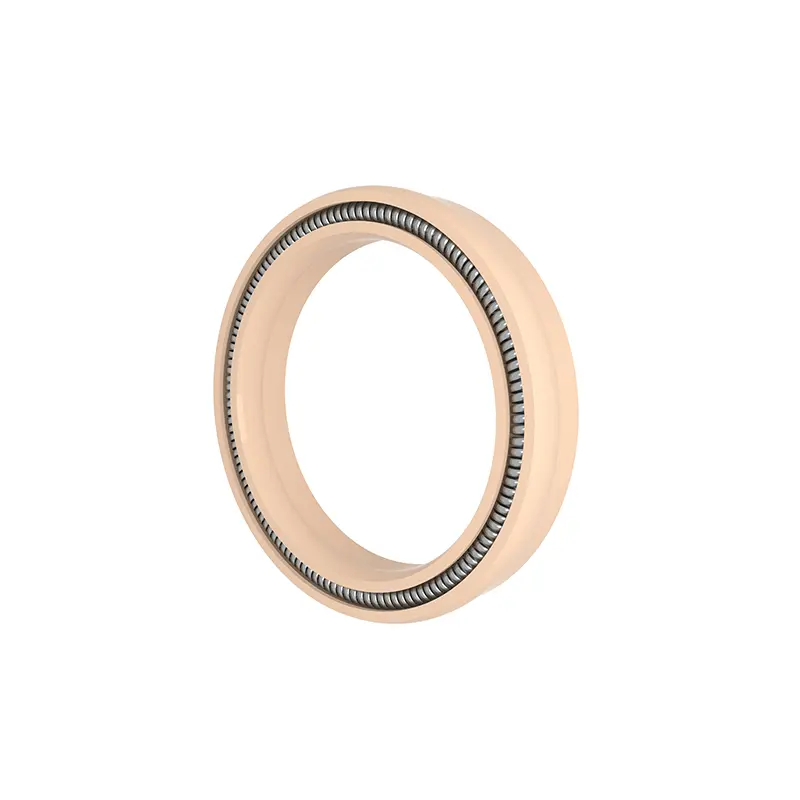

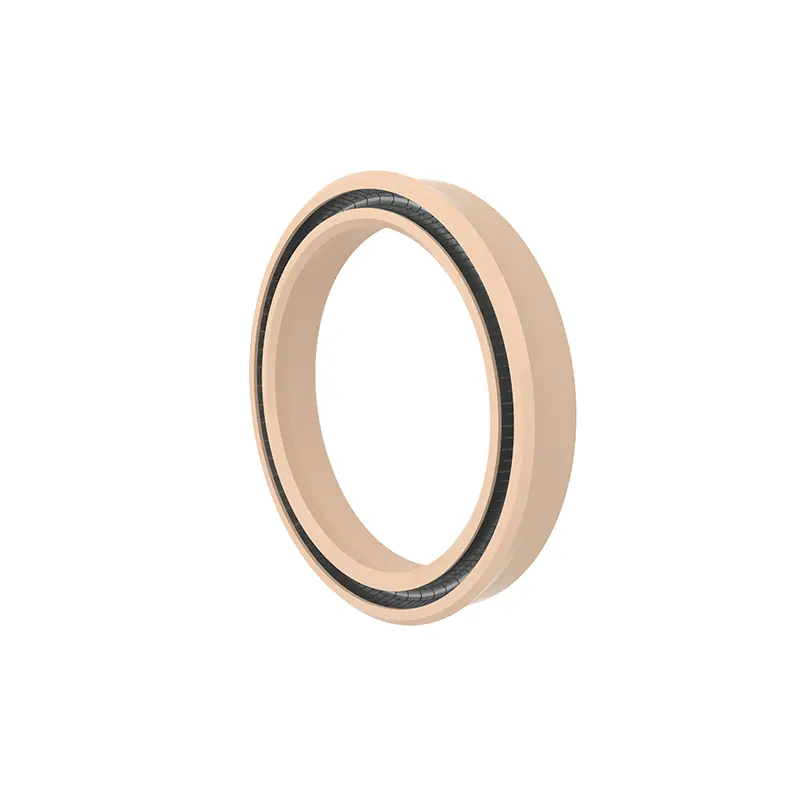

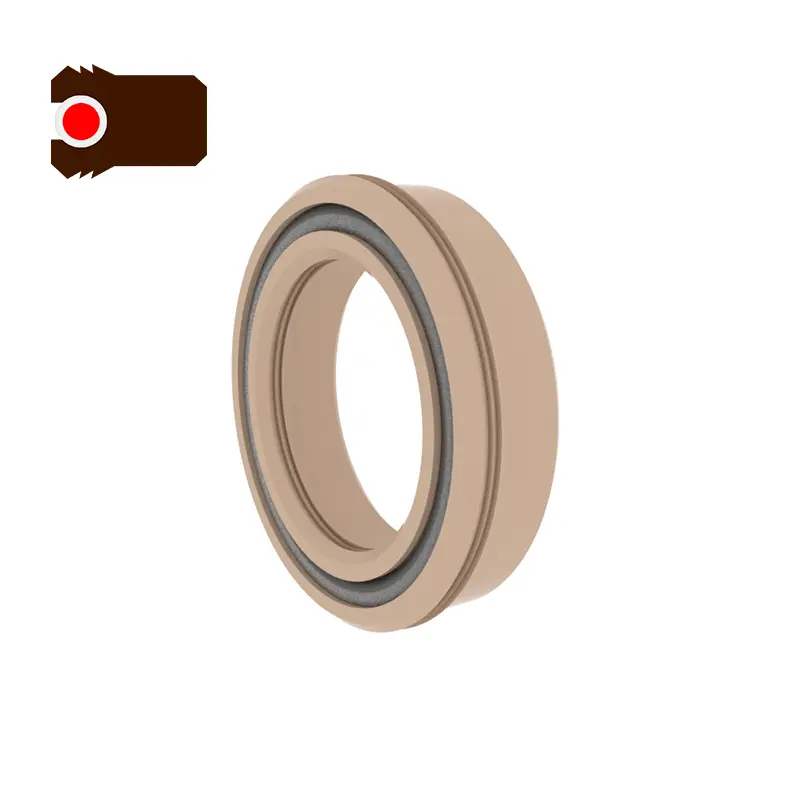

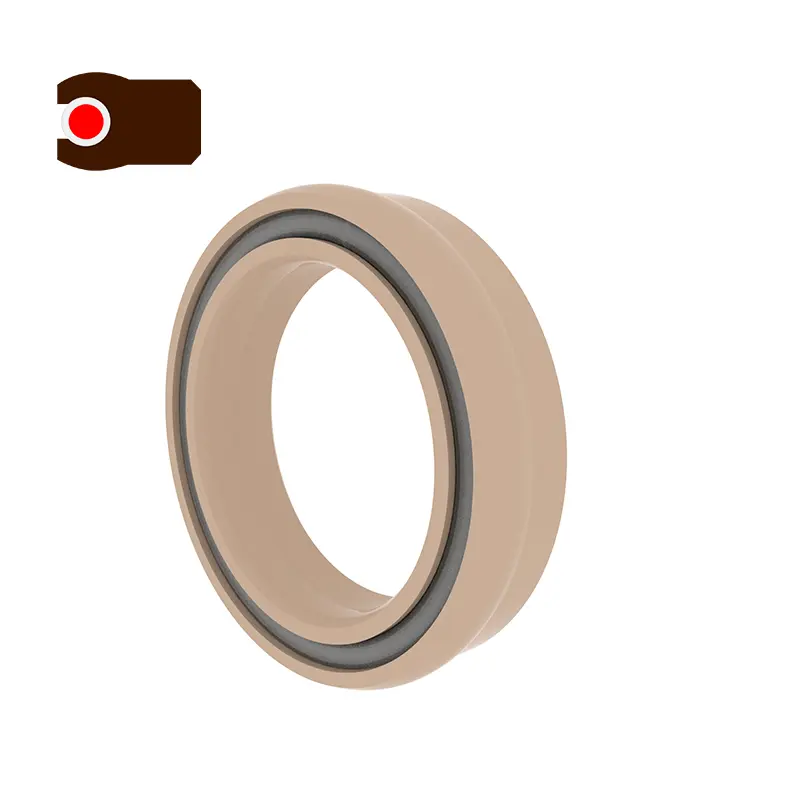

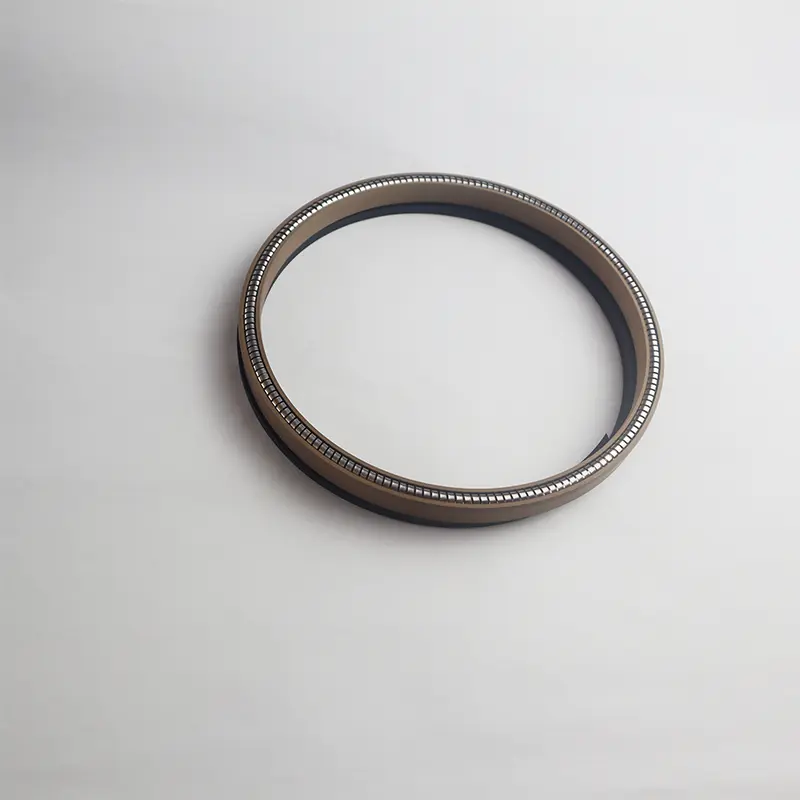

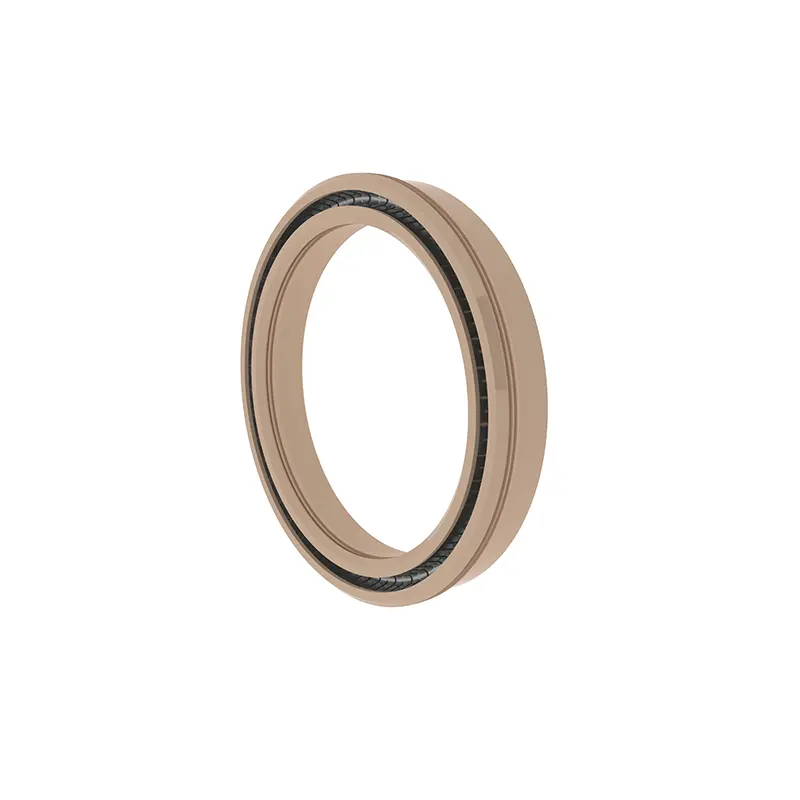

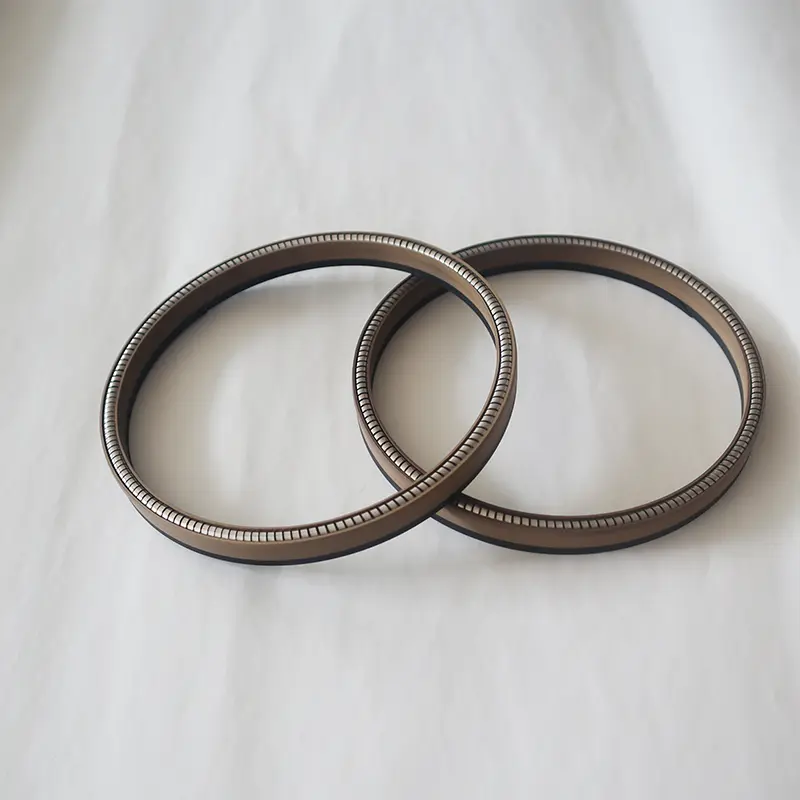

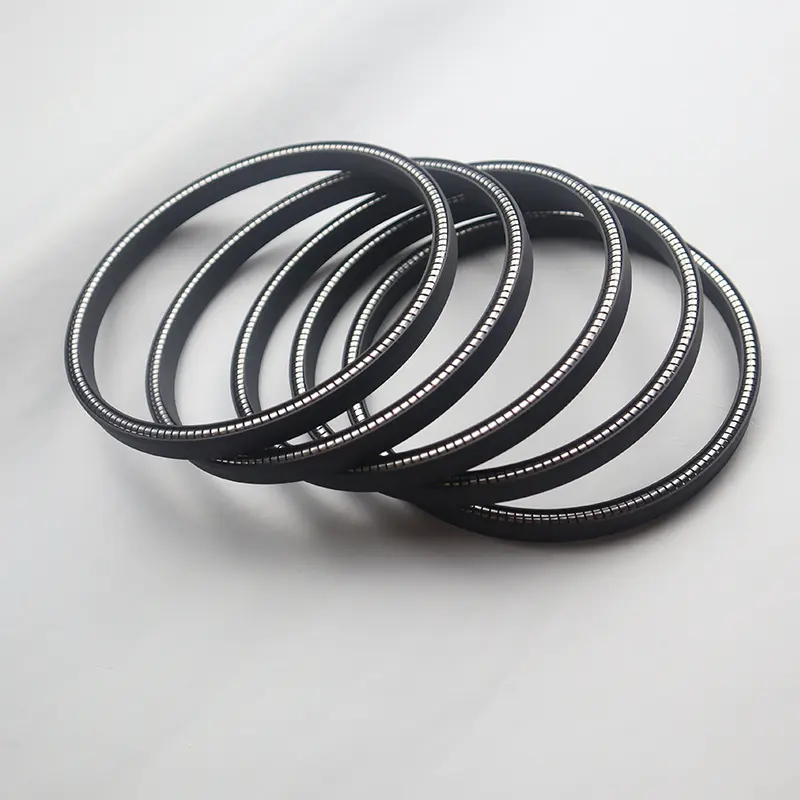

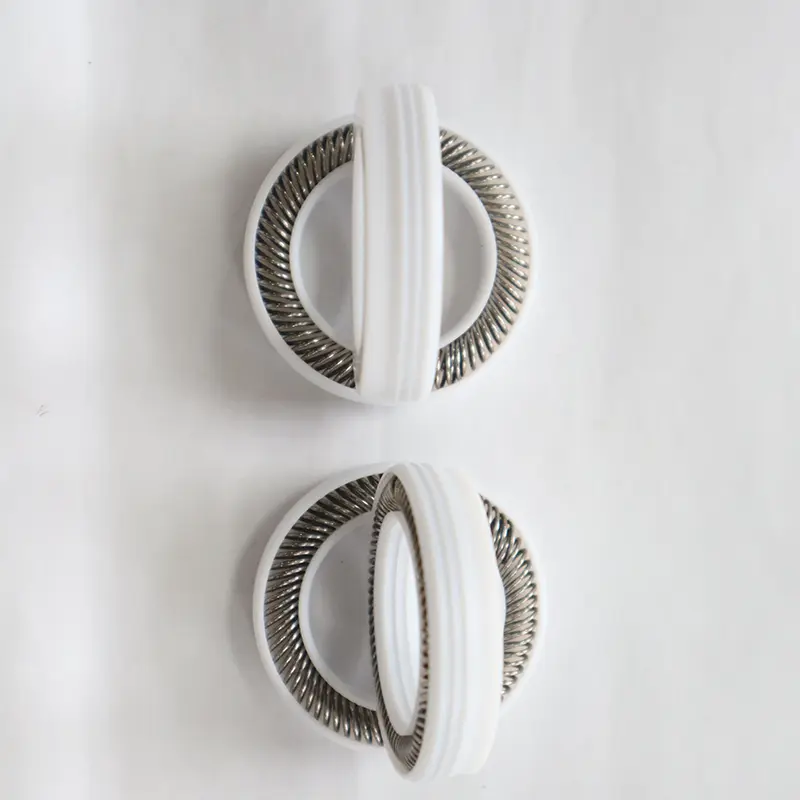

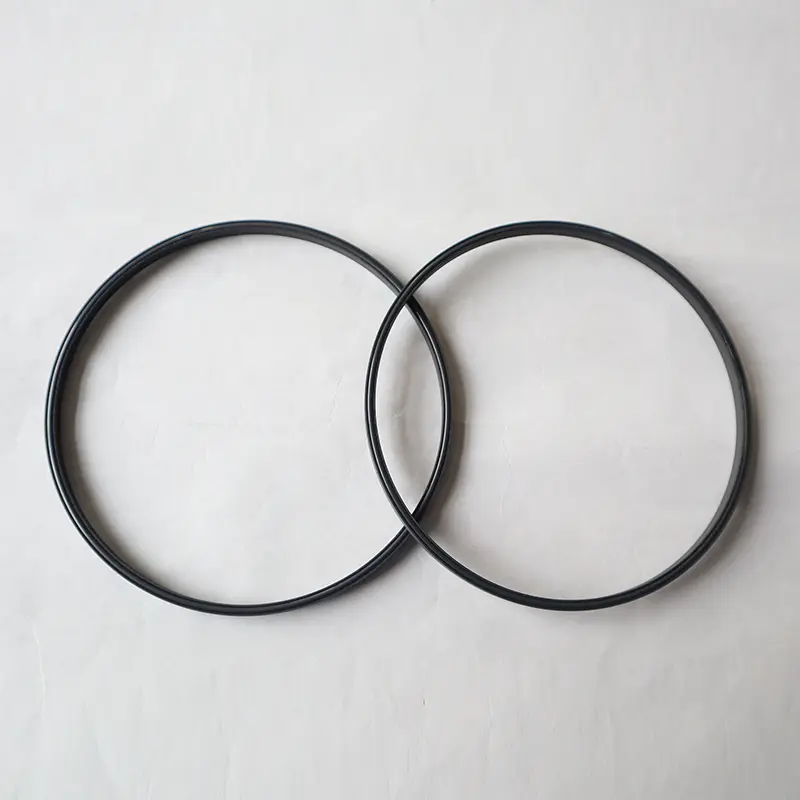

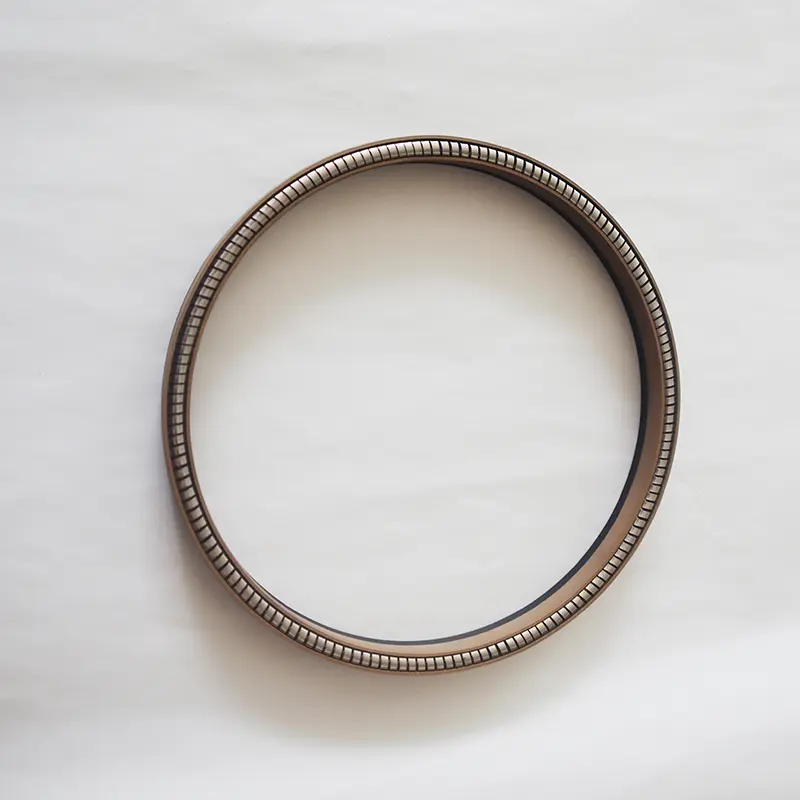

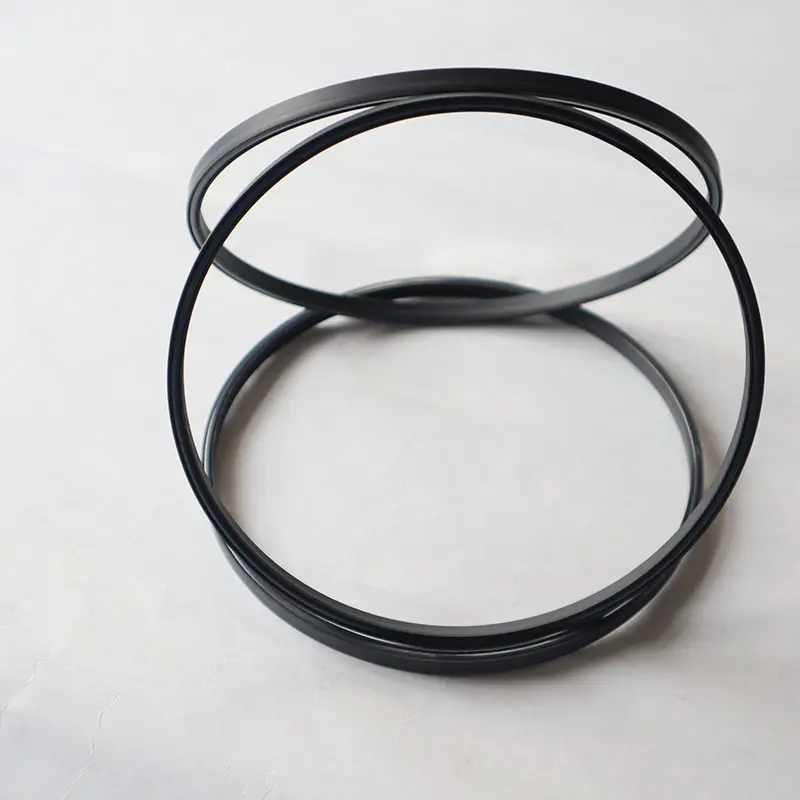

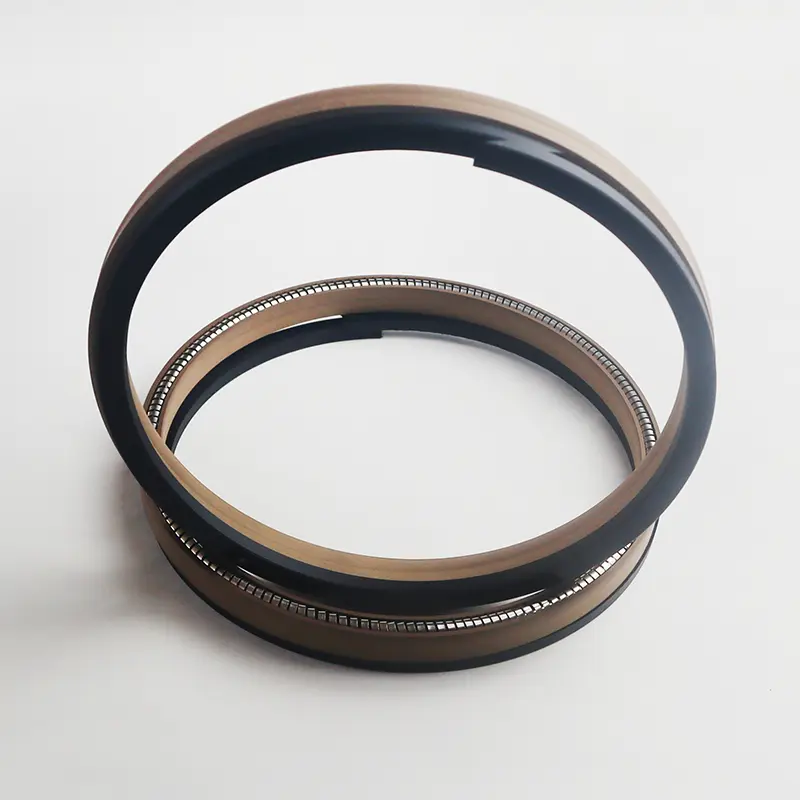

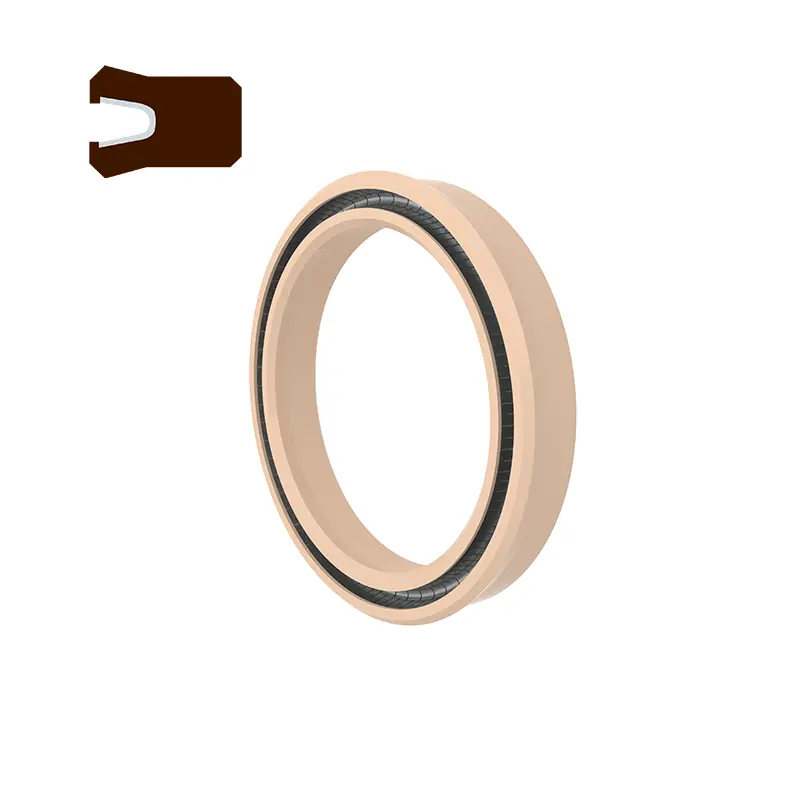

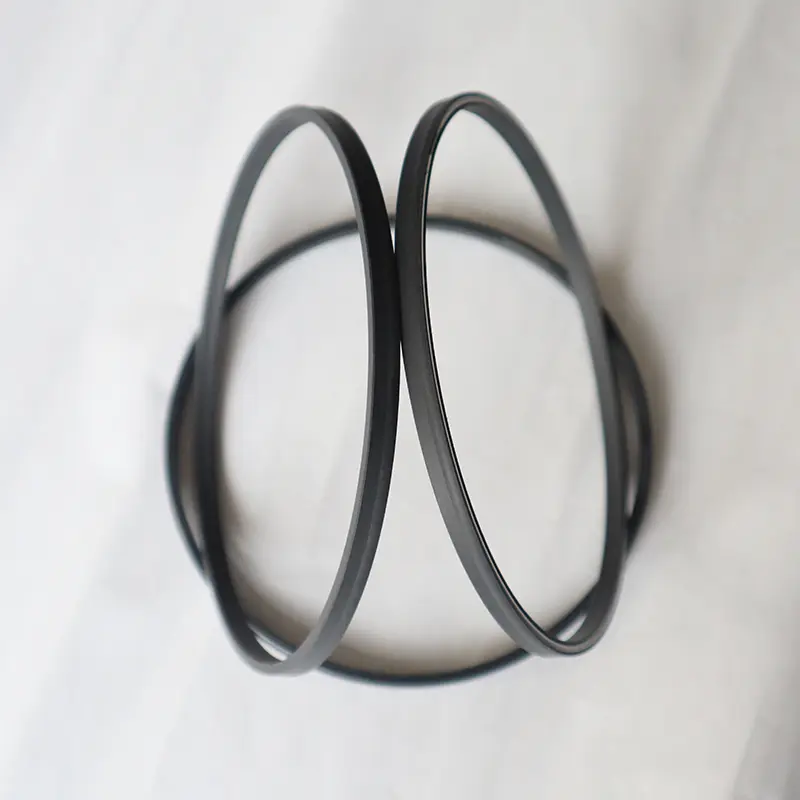

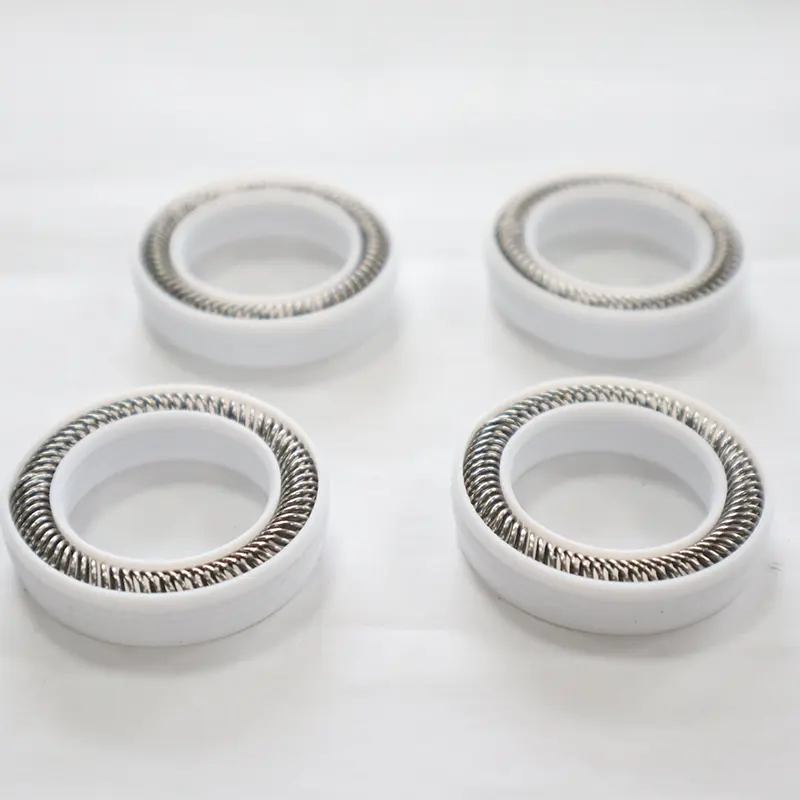

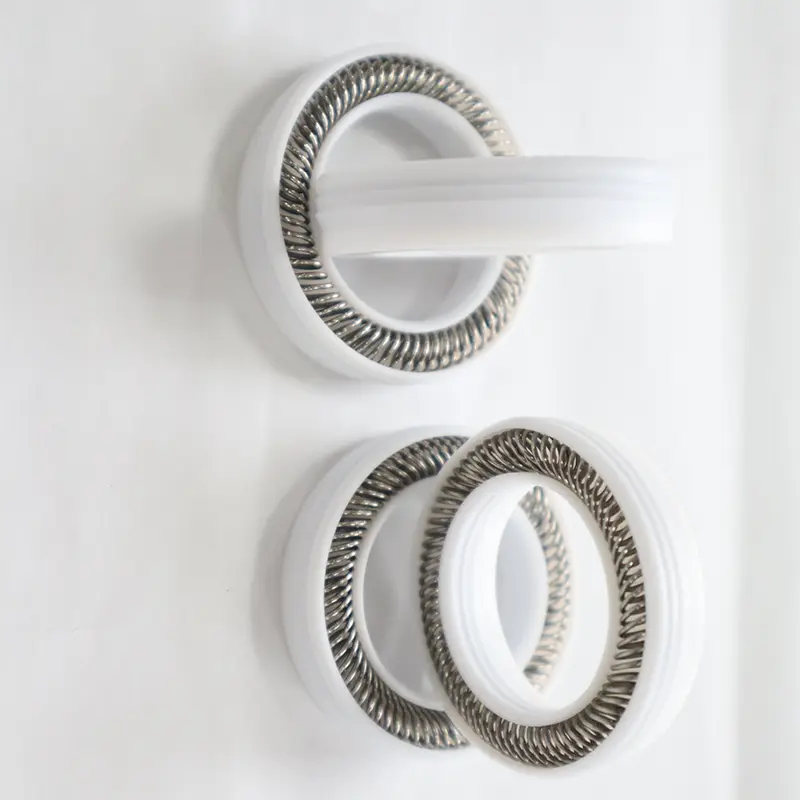

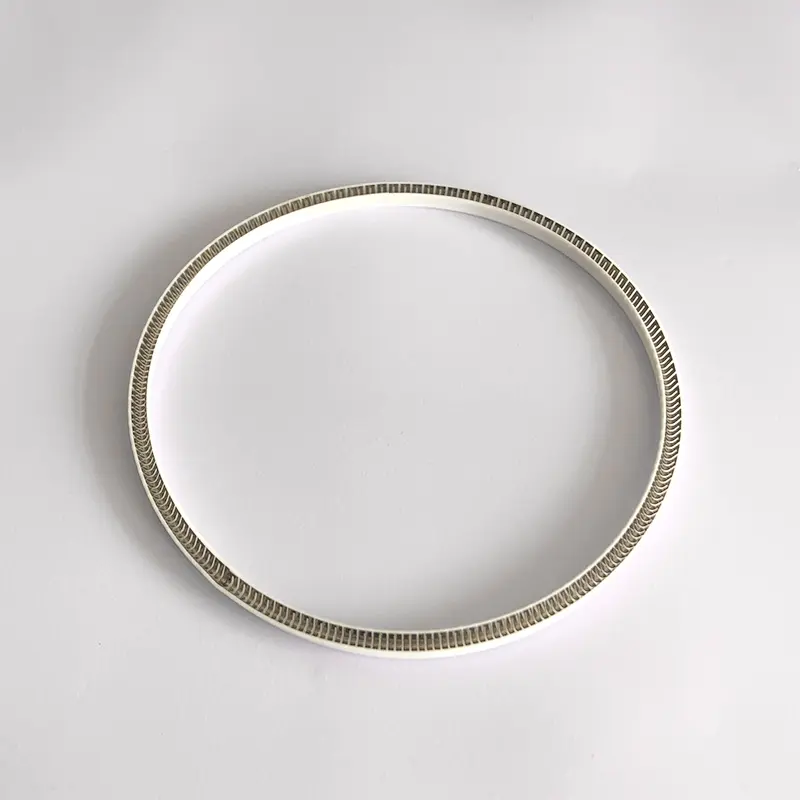

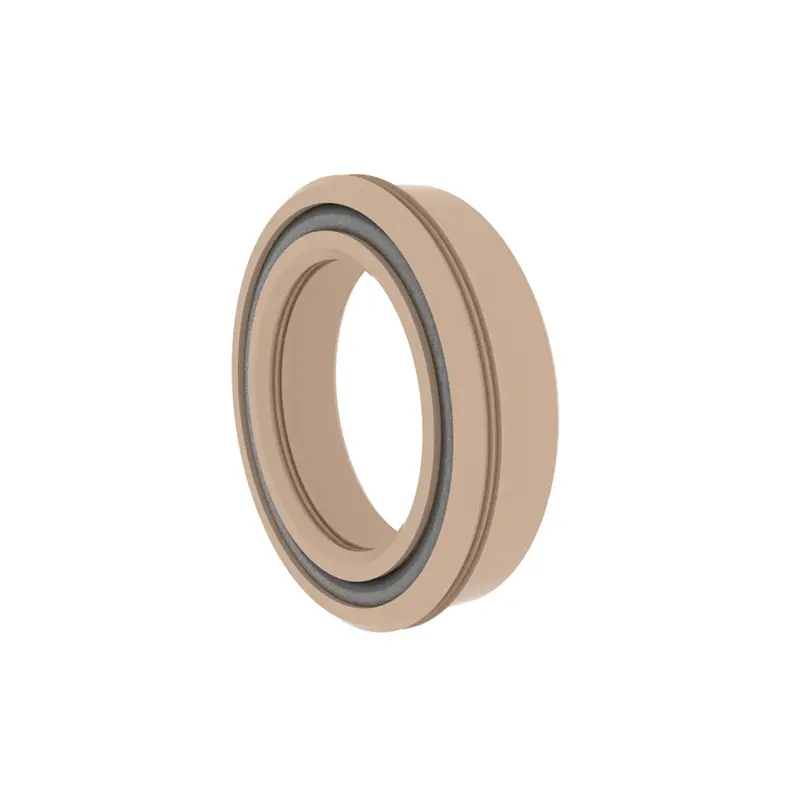

Nosso selo energizado universal de primavera FS é um selo universal energizado universal da mola de alto desempenho para o orifício do eixo com estrutura simétrica e orifício universal do eixo, adequado para uma variedade de cenários industriais. Esta série de produtos é dividida em um tipo, tipo B, tipo BO, tipo C, tipo D e tipo. Entre eles, o tipo BO e o tipo adotam uma combinação de plástico de alto funcional e anel revestido, que possui excelente resistência à mídia; T Tipo C, D tipo D e tipo adotam a estrutura labial dentada para melhorar ainda mais a capacidade de vedação, especialmente adequada para condições de trabalho de alta pressão com pressão superior a 40MPa.

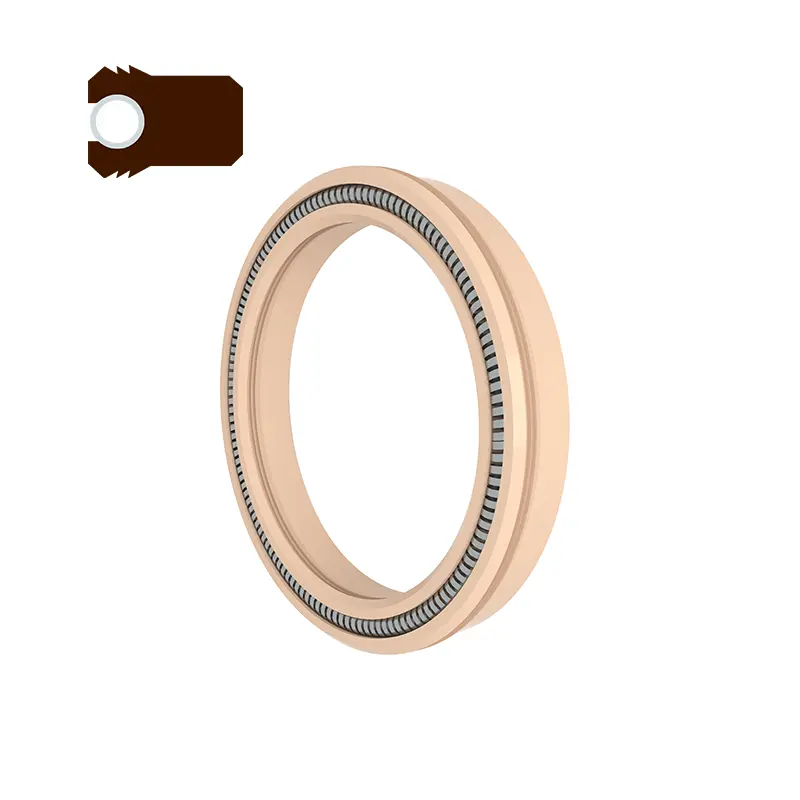

O selo energizado universal da Spring FS suporta uma variedade de materiais de anel de vedação (como PTFE, UPE, PK, etc.) e molas de aço inoxidável (opcional em forma de O ou em forma de V) e podem executar um excelente desempenho em diferentes mídias e condições de trabalho. O design universal do orifício do eixo simplifica o processo de seleção e instalação e é amplamente utilizado em sistemas hidráulicos de alta pressão, equipamentos pneumáticos e vedação especial de mídia nas áreas químicas, petróleo, energia, etc. Se você quiser saber mais sobre o selo universal da mola para o shaft, você pode entrar em contato com o selo de qualquer tempo.
Recursos e aplicações do produto:
Condições de trabalho aplicáveis (valores limitados não devem aparecer ao mesmo tempo)
| Pressão MPA | Velocidade m/s | Temperatura ℃ | Médio | |
| <40, largura de ranhura aplicável l > 40mpa, aplique largura de ranhura L1 | <10 | Porque/para -35 ~+250 | Outro -200 ~+250 | Todos os líquidos, produtos químicos, gases |
Seleção de material
1. Bo, faça o elastômero: O-ring revestido.
2. Material do anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

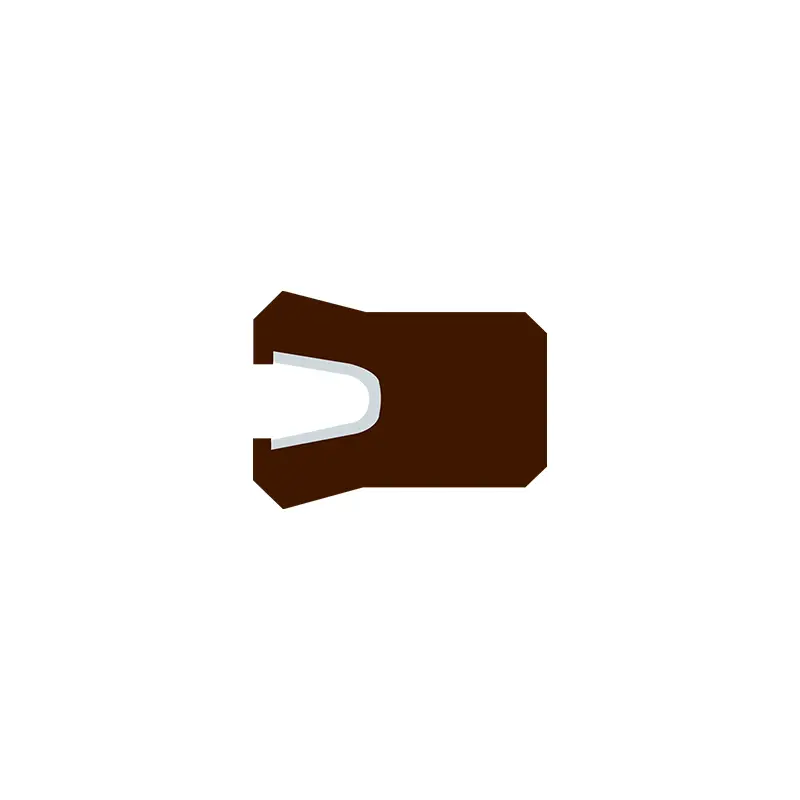

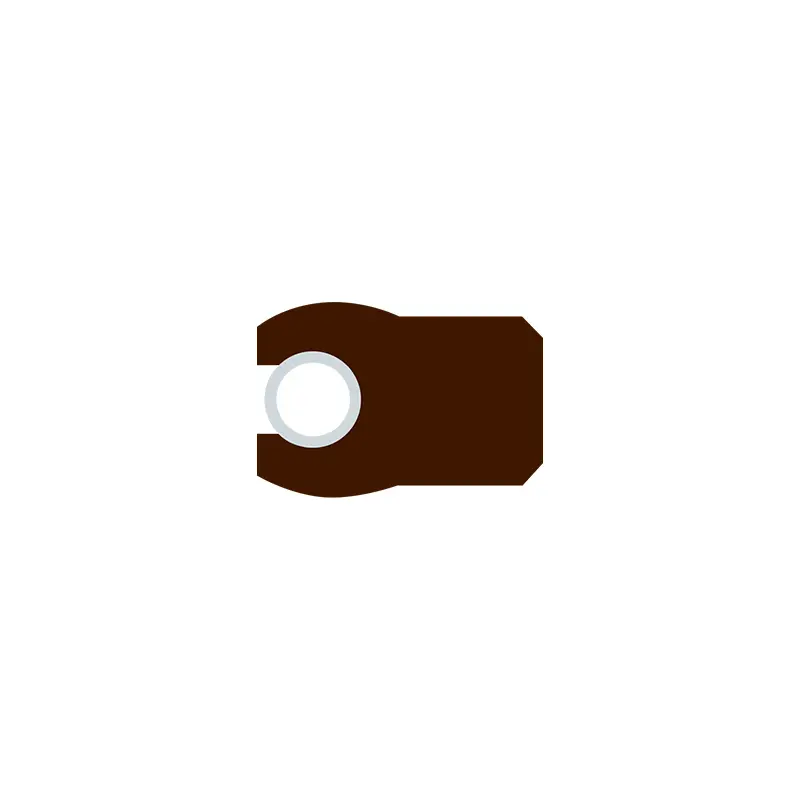

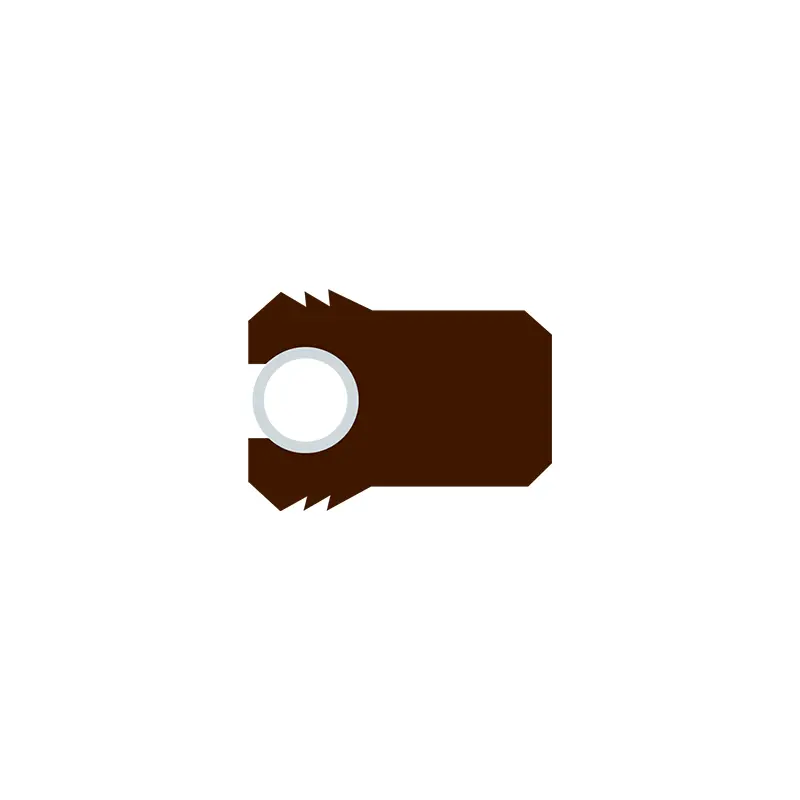

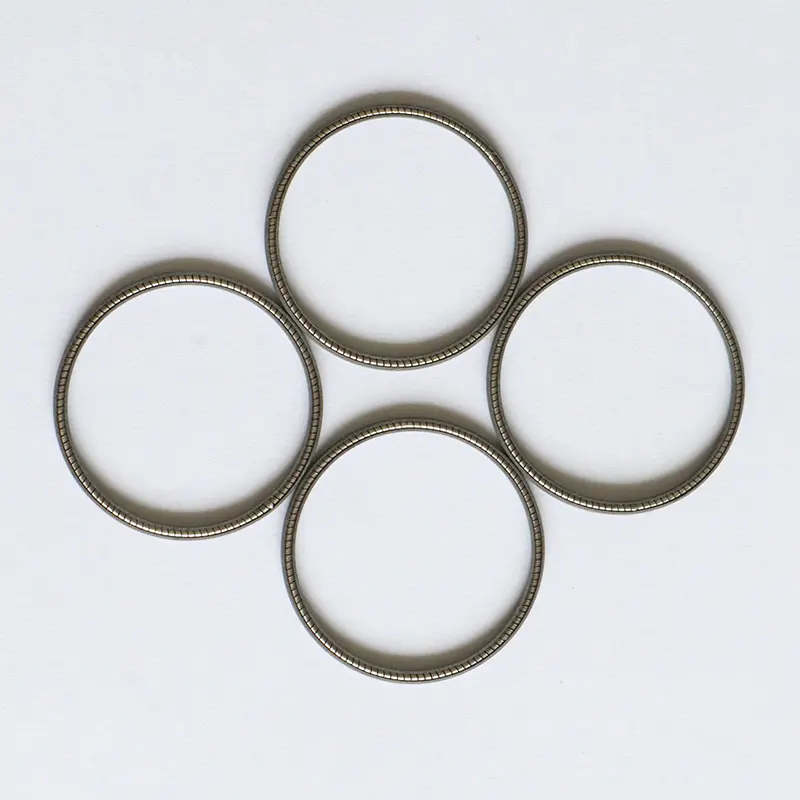

3. Molas de aço inoxidável podem escolher molas em forma de O e molas em forma de V.
Exemplo de pedido
FS-A-40*46*4,7-PTFE4 D*D*l Seal pan do tipo A, o material do anel de vedação é PTFE4,
FS-BO-40*46*4.7-PTFE4, D*D*l Seal pan do tipo BO, o material do anel de vedação é PTFE4, com revestimento de anel O-ring

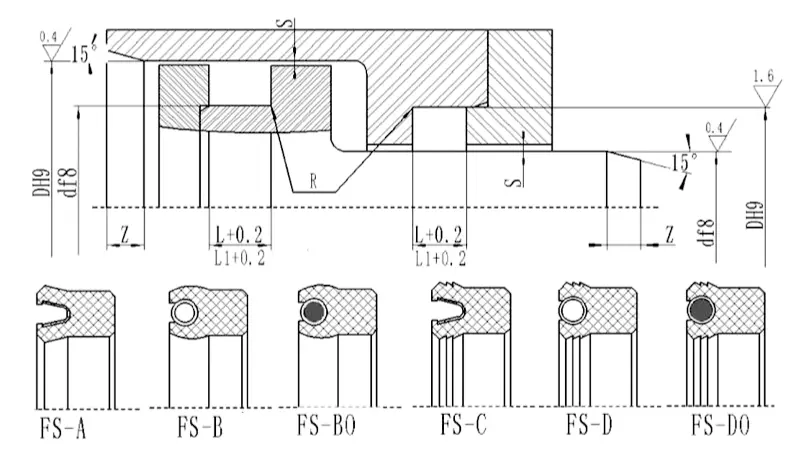

Especificações (todos os tamanhos dentro do intervalo de parâmetros estão disponíveis)
| d | D | L+0.2 | L1+0.2(Aplicável à pressão> 40mpa) | Folga radial smax | Comprimento de chanfro Zmin | Rmax | |
| <20MPa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Nota: As especificações necessárias não estão listadas nesta tabela. Entre em contato conosco.
Podemos fornecer produtos com um máximo de 1600 mm.
