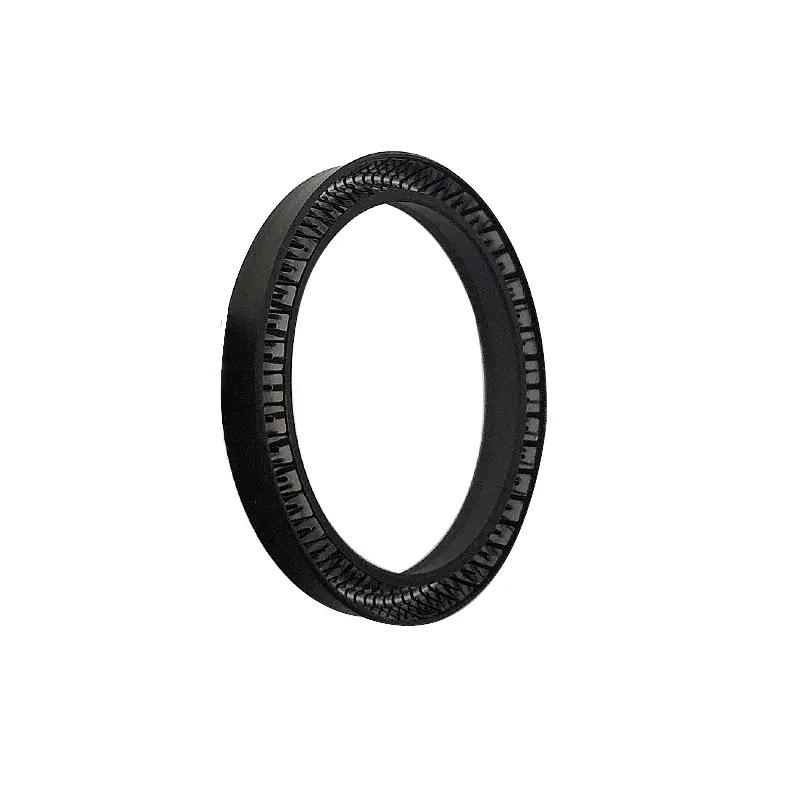

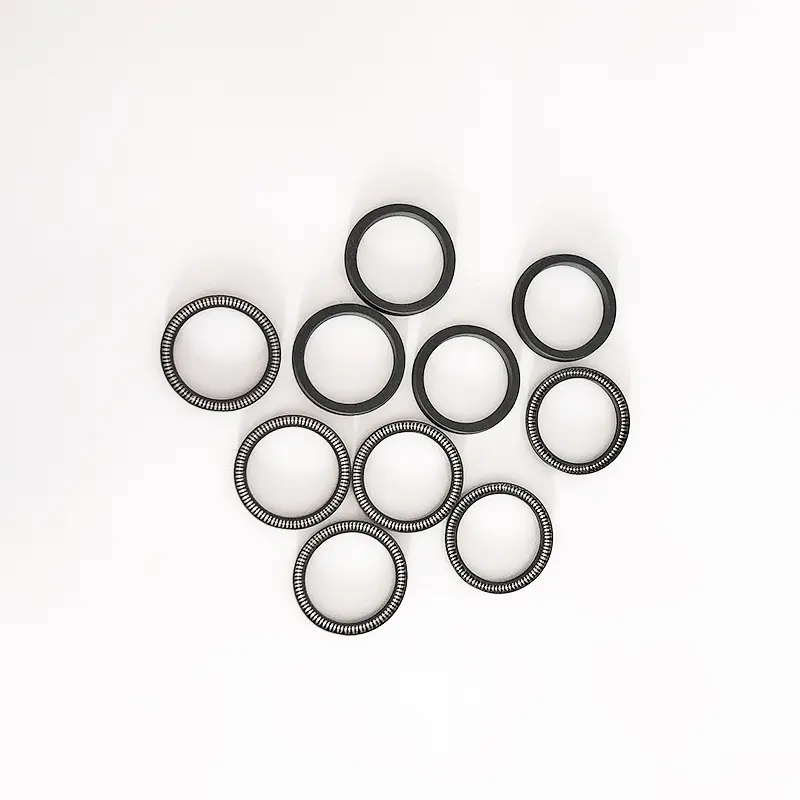

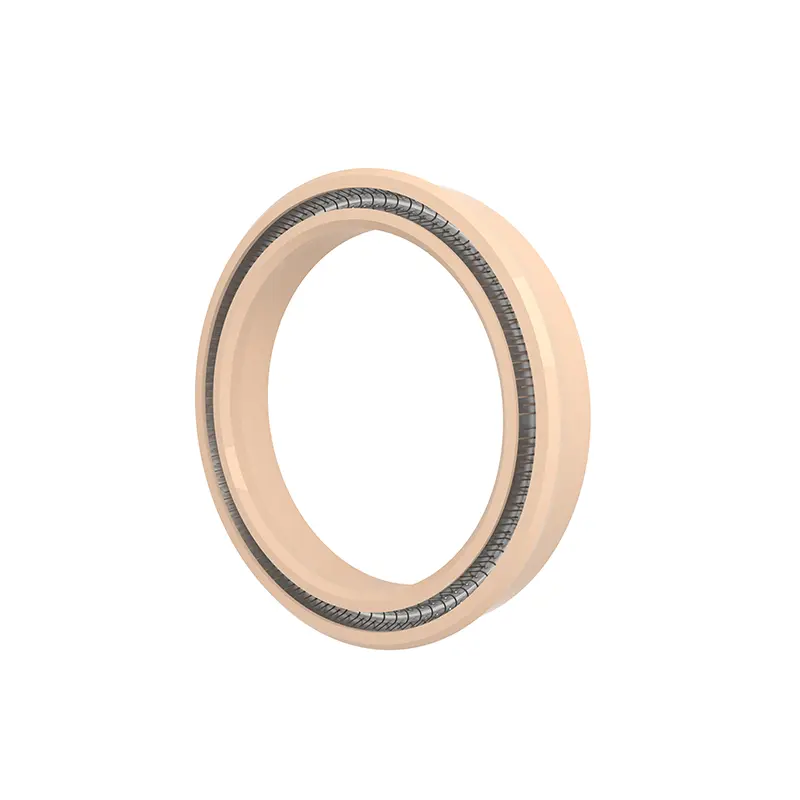

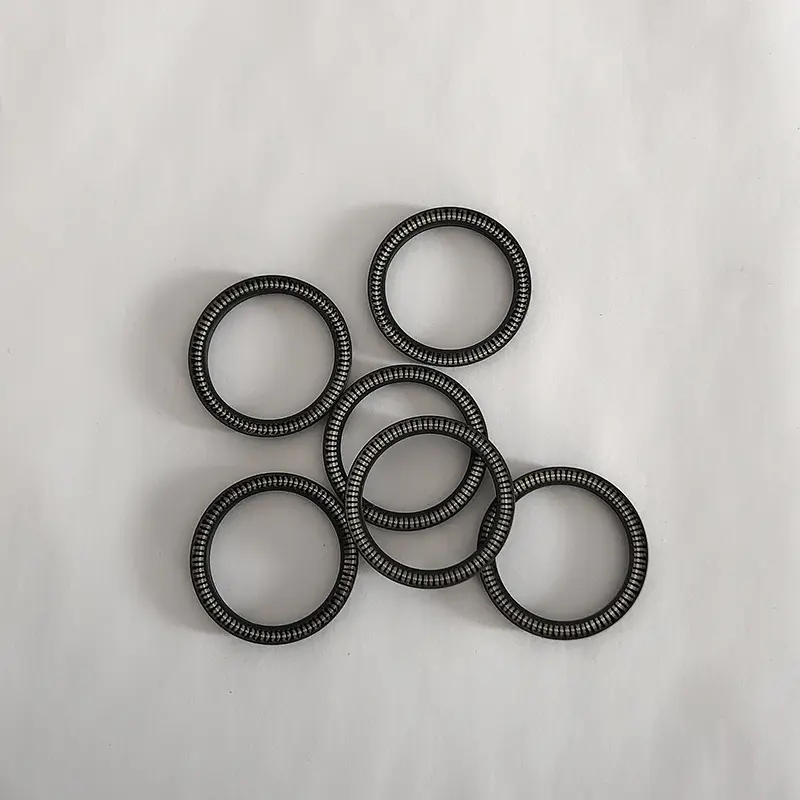

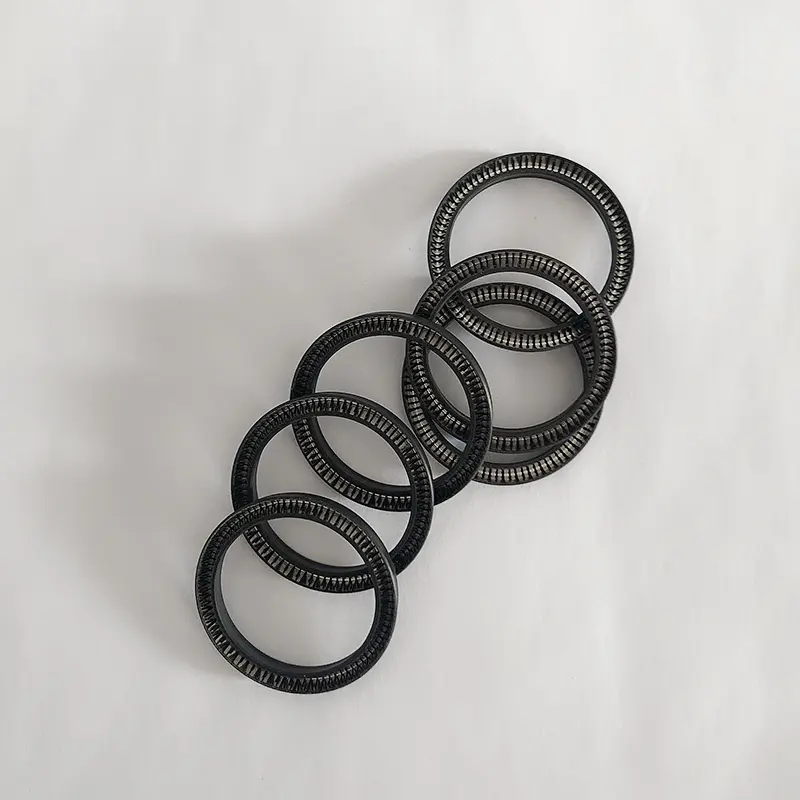

Vedações energizadas da mola radial

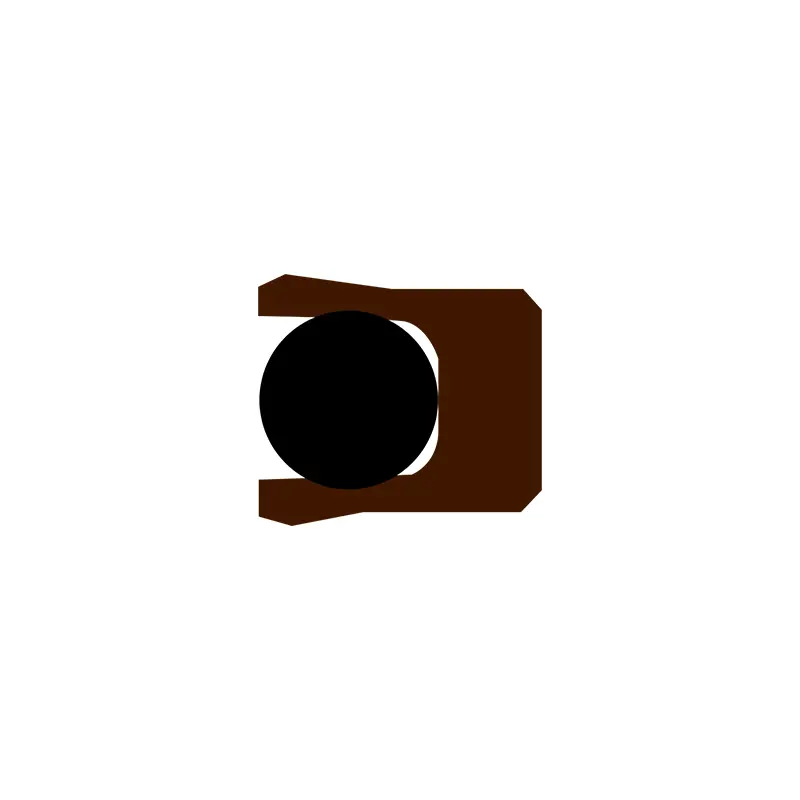

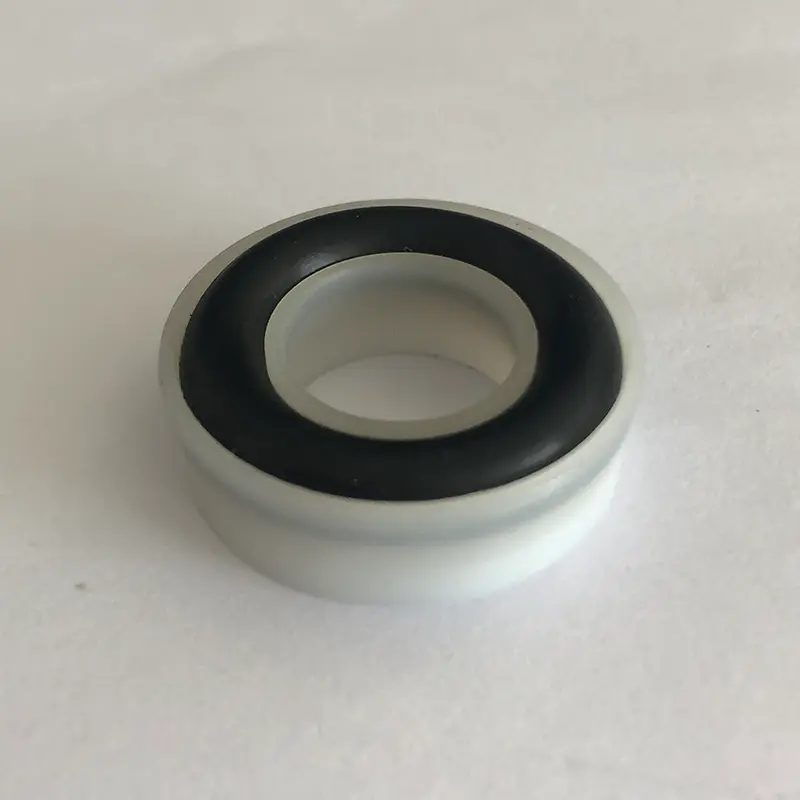

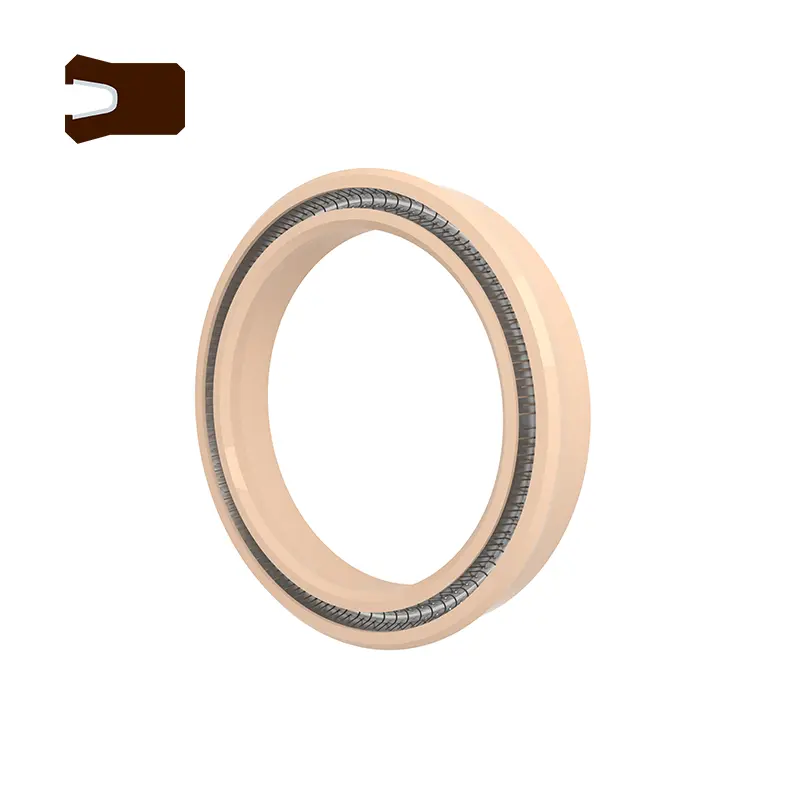

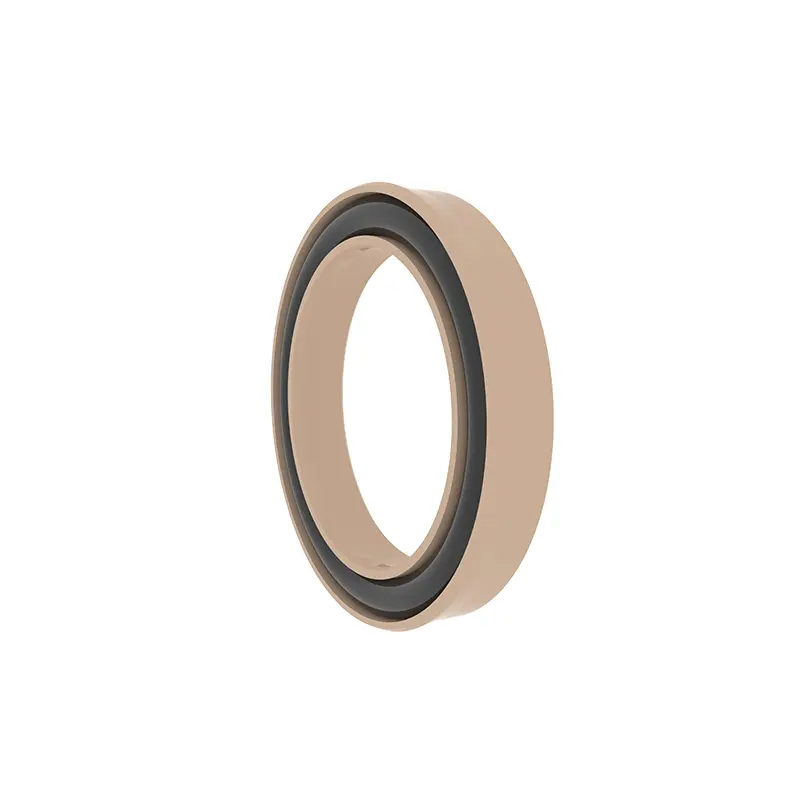

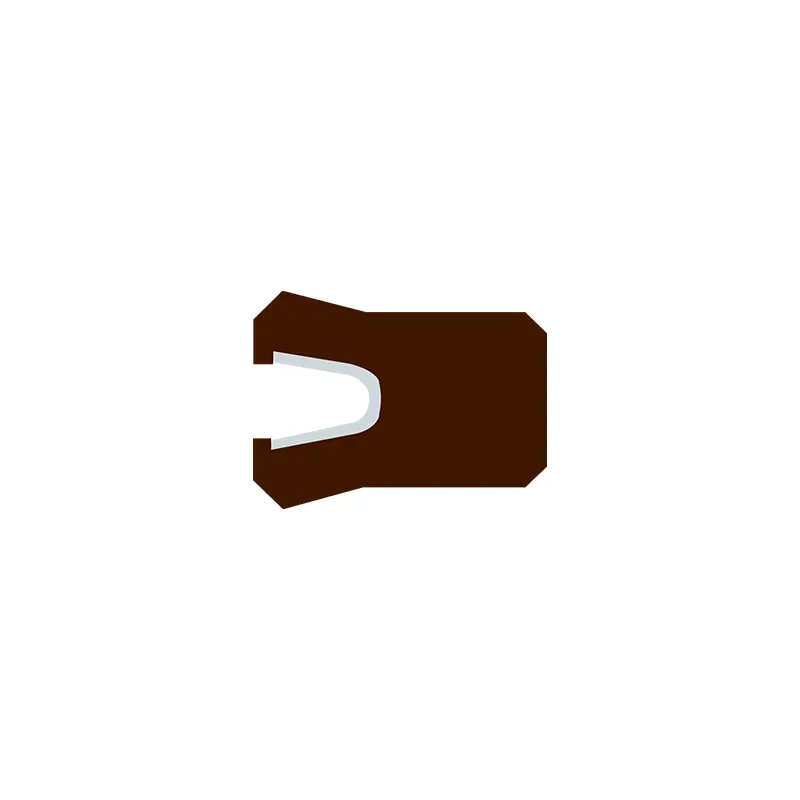

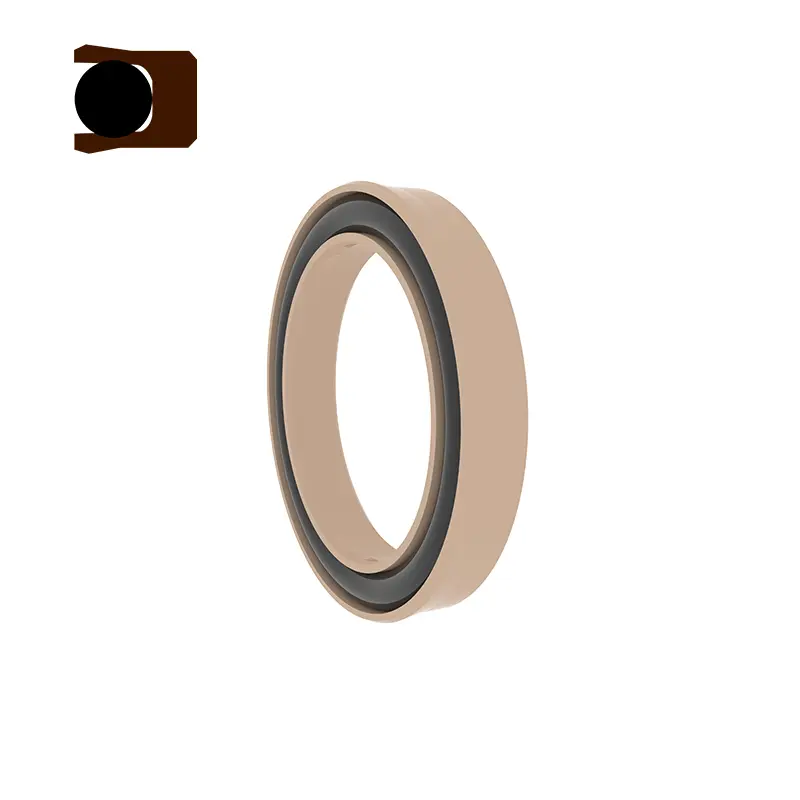

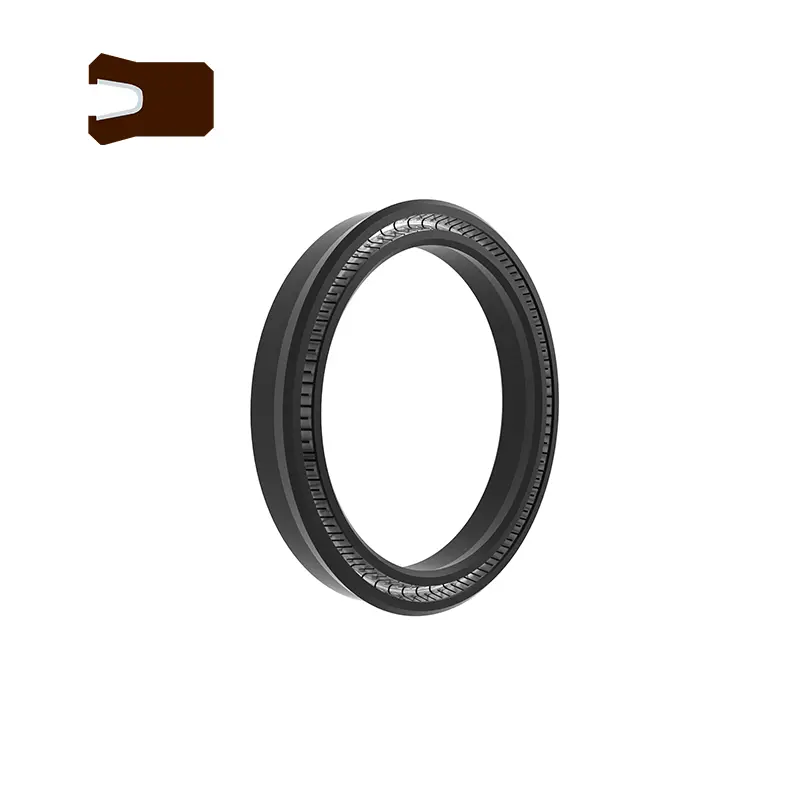

Nosso RC16 é uma vedação de plugue e o RC16-B é uma vedação de combinação em forma de Y. As ranhuras dos dois são as mesmas e podem ser instaladas nas ranhuras especificadas por ML5514F e ISO3771.

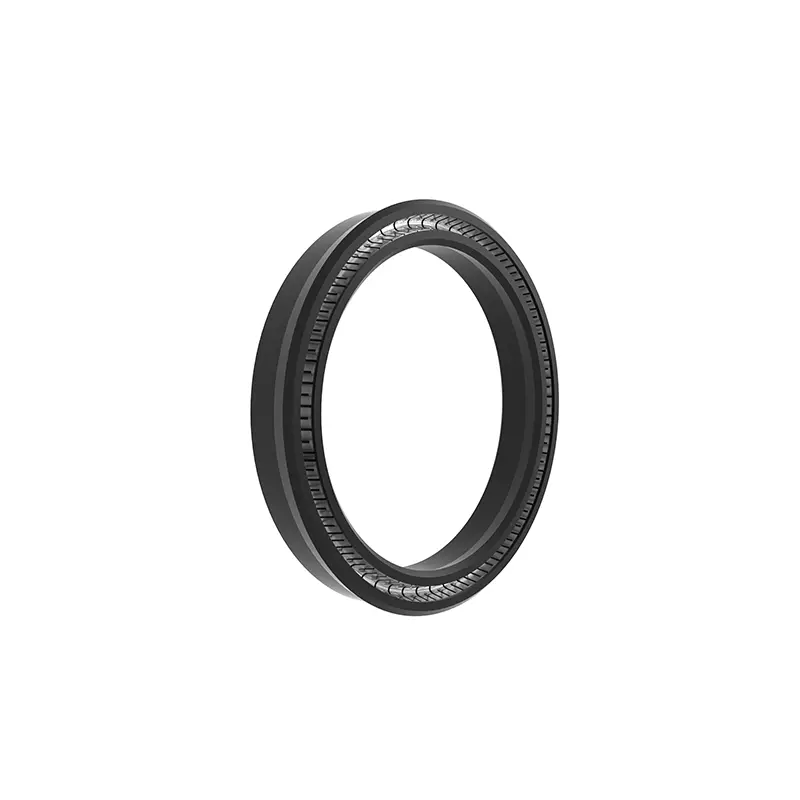

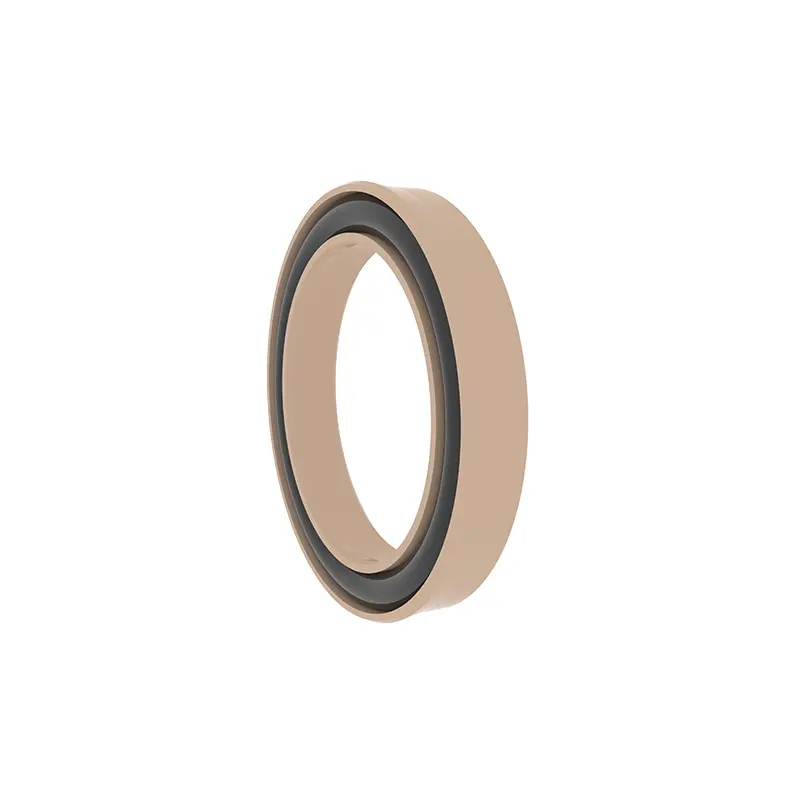

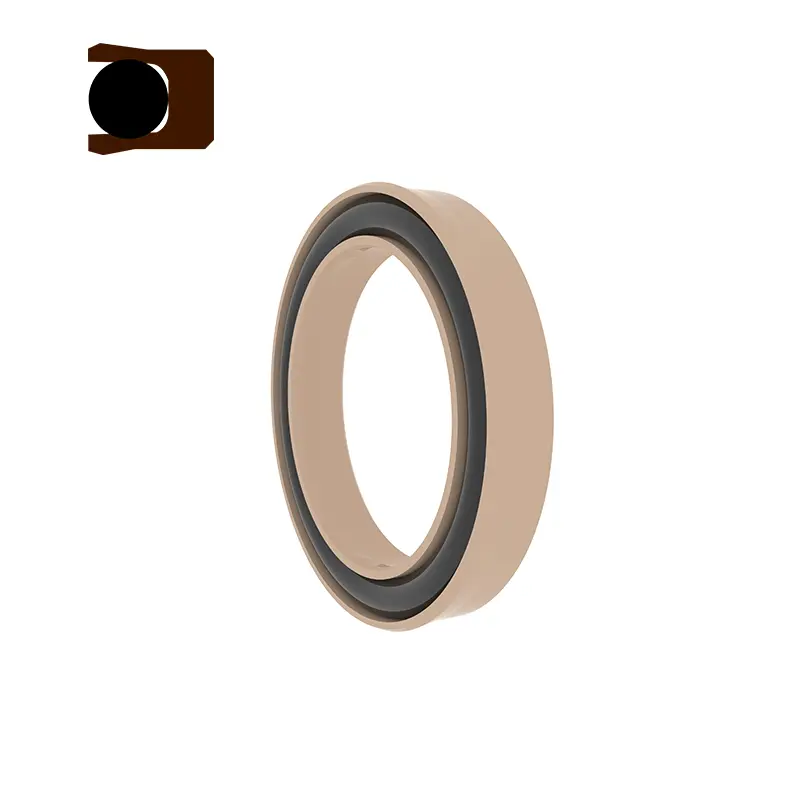

Em outro produto de vedações energizadas da mola radial, a série RC65, o RC65 é uma vedação de plugue e o RC65-B é uma vedação combinada em forma de Y. Eles também têm o mesmo design de ranhura e podem ser instalados nas ranhuras especificadas por ML5514F e ISO3771.

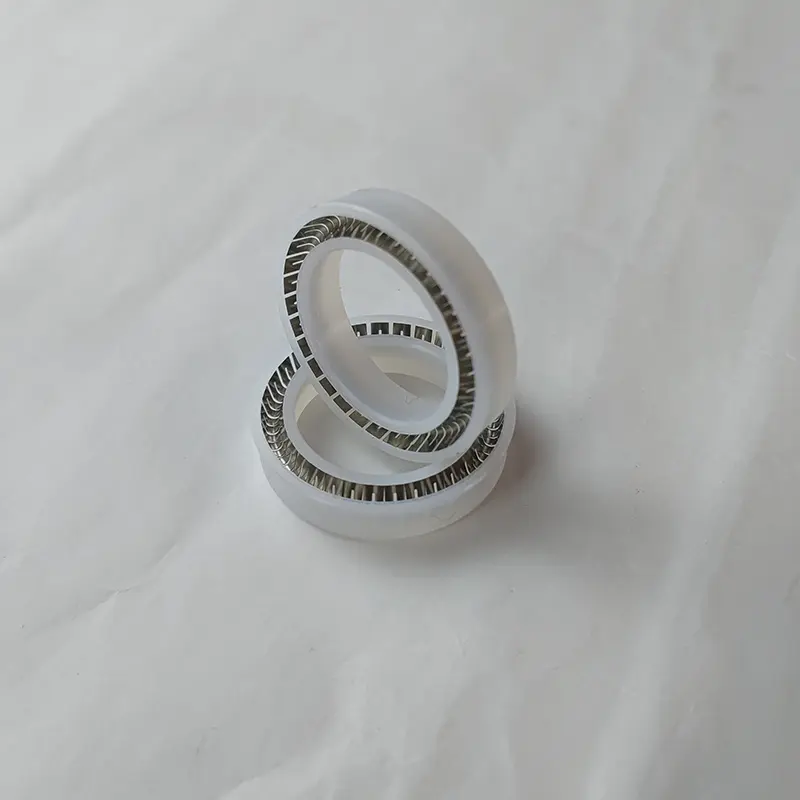

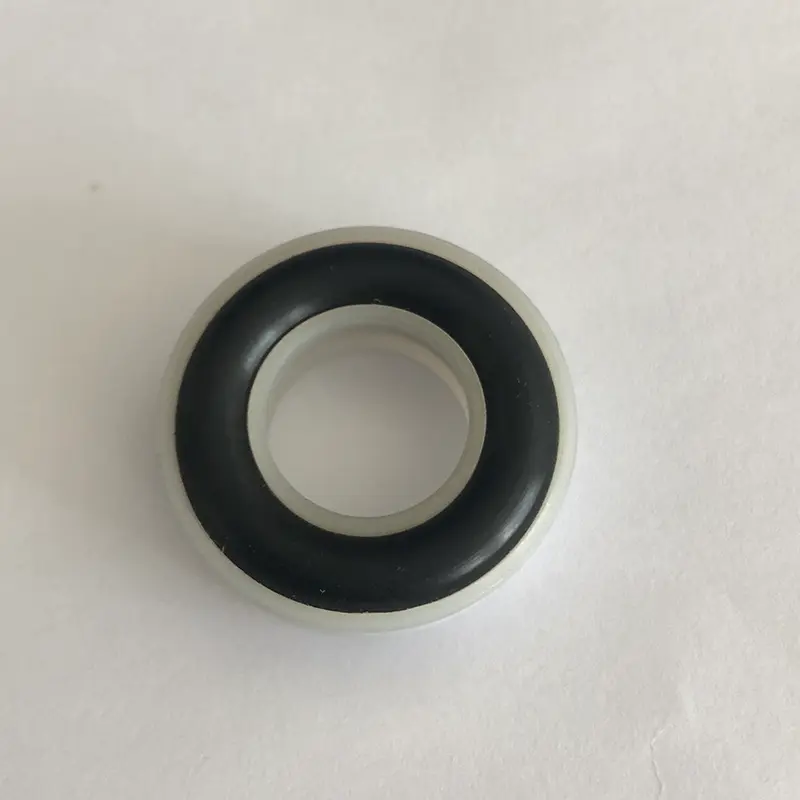

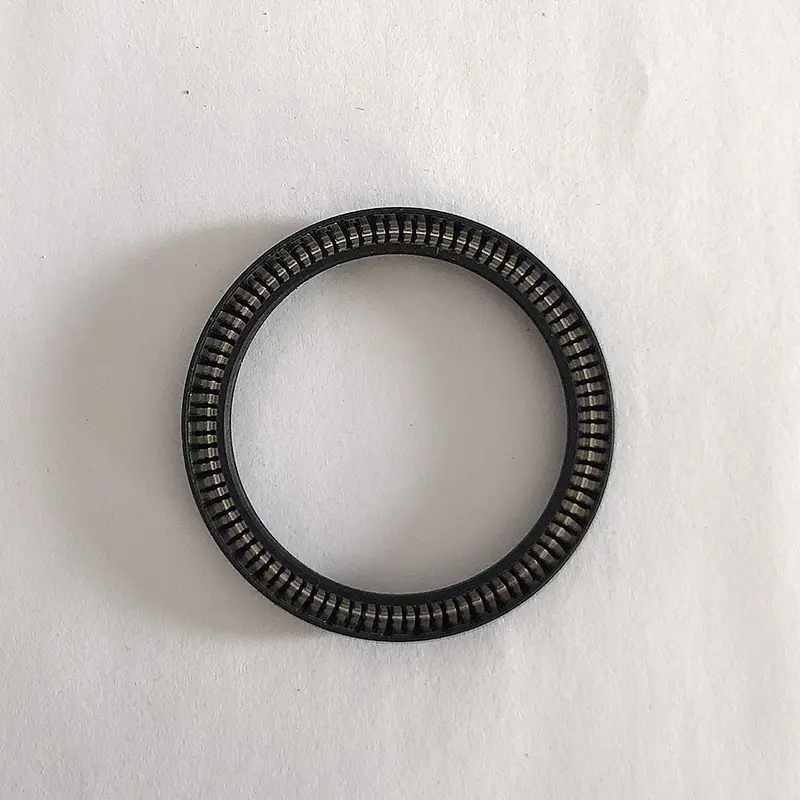

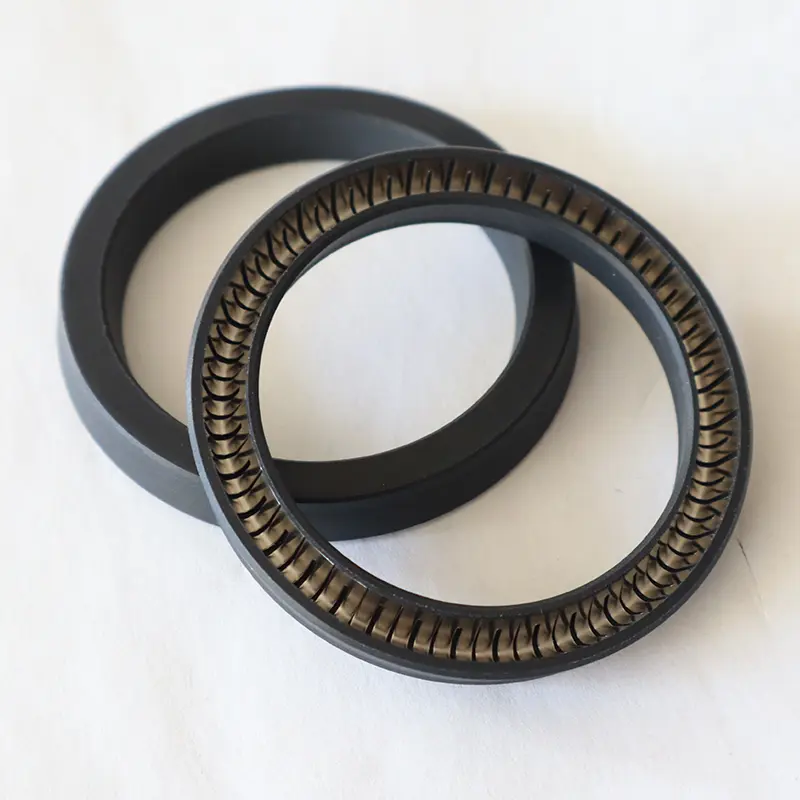

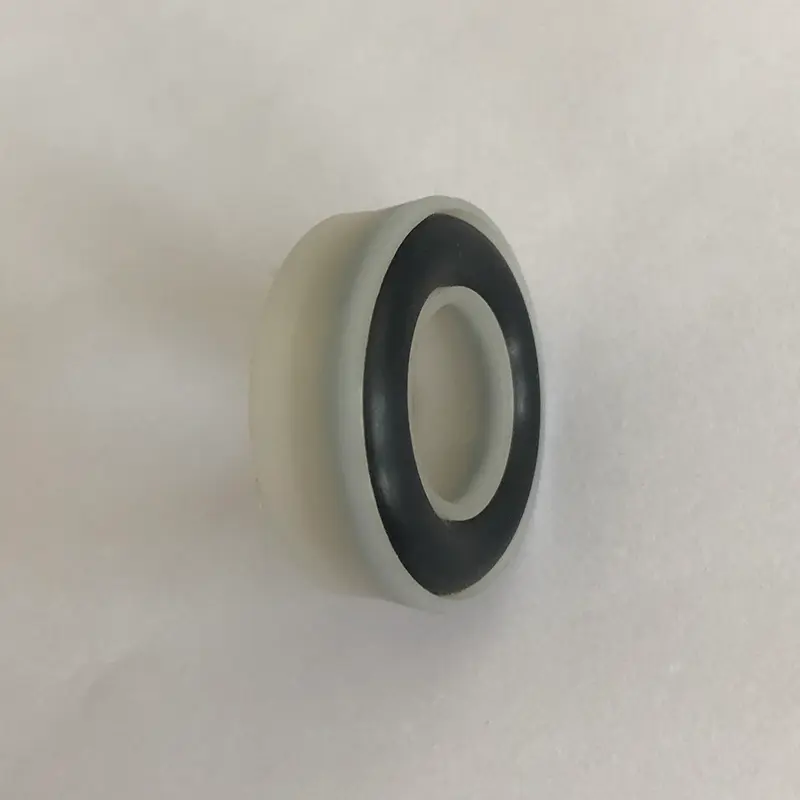

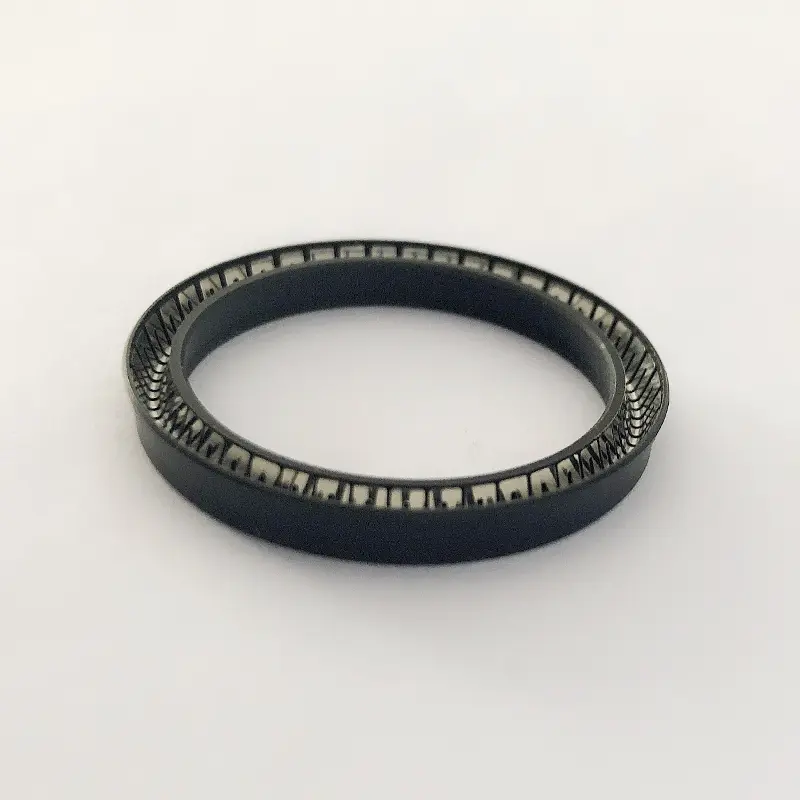

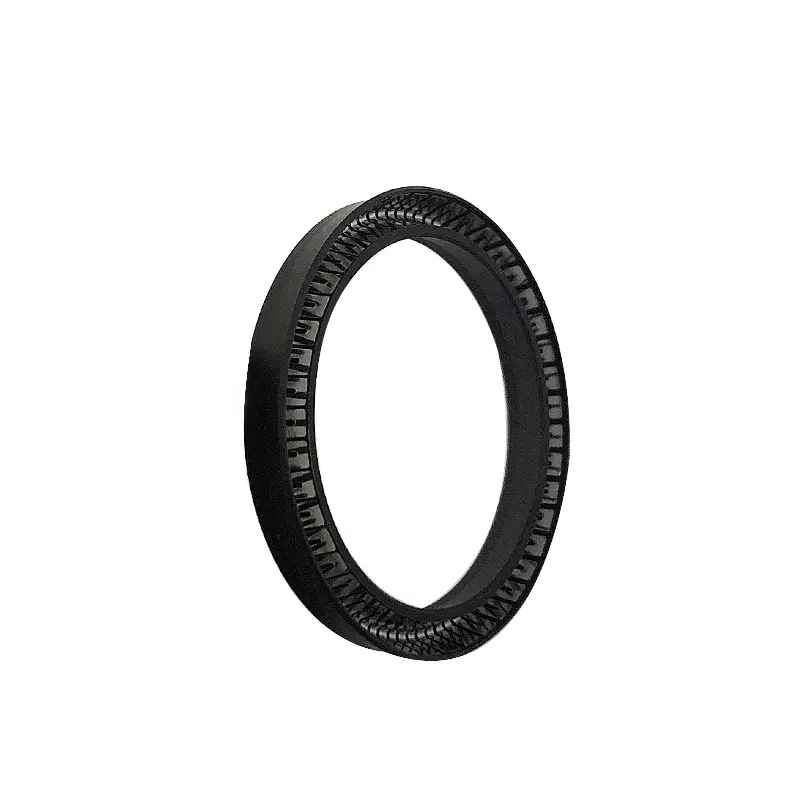

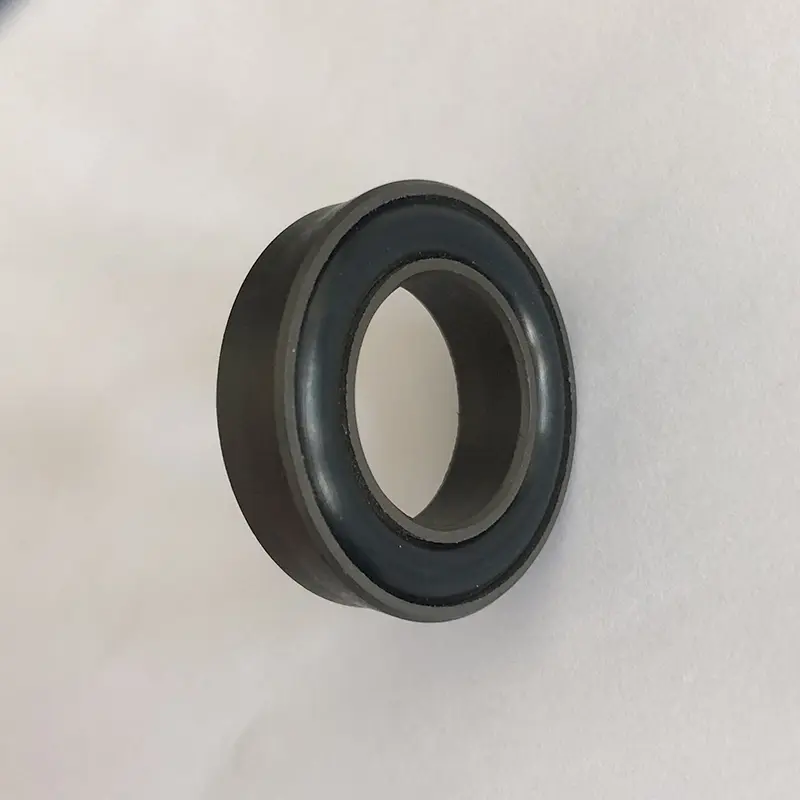

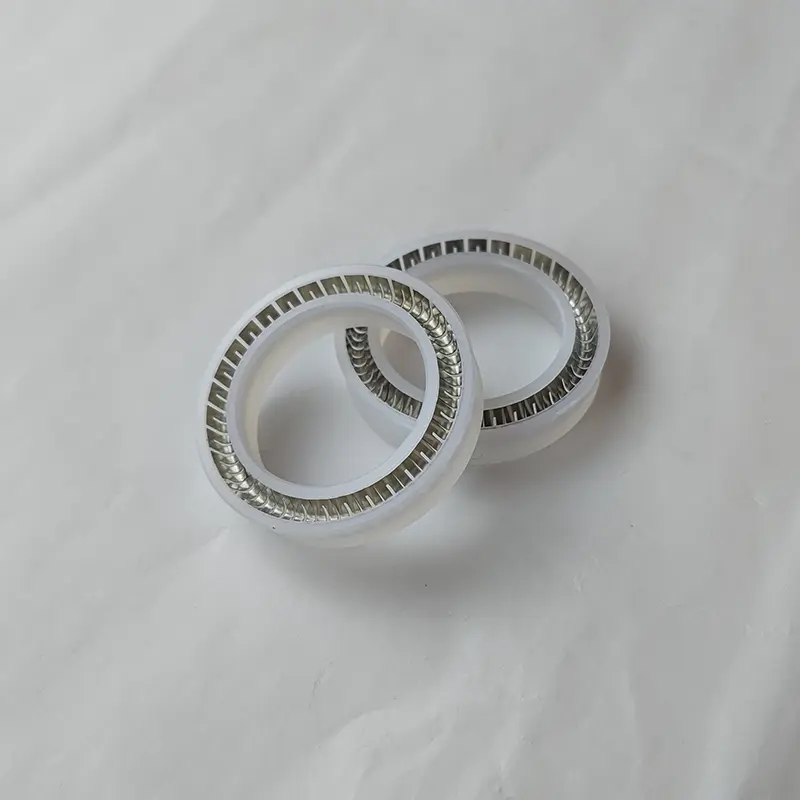

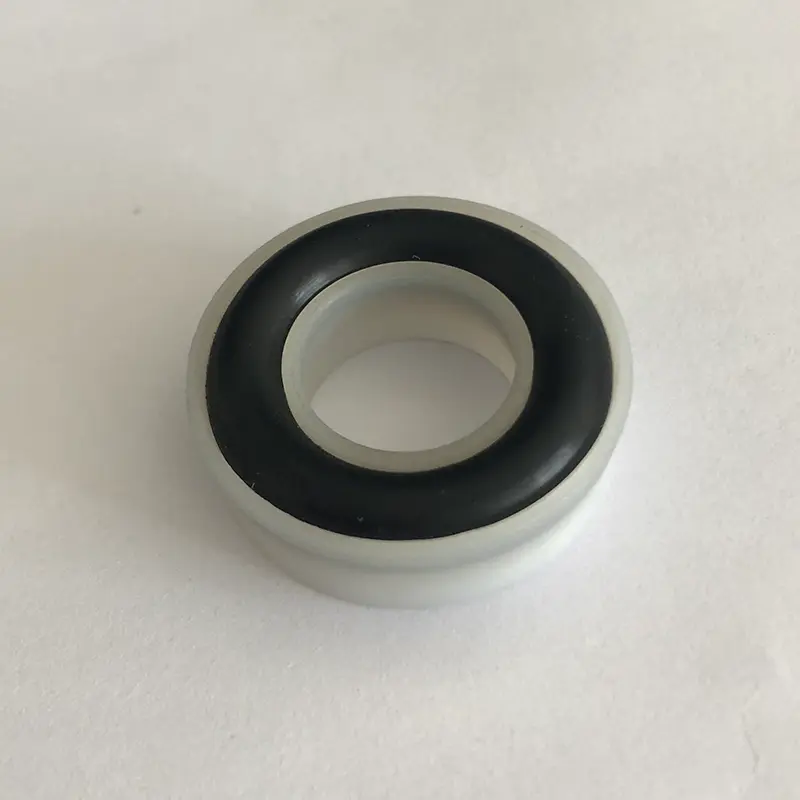

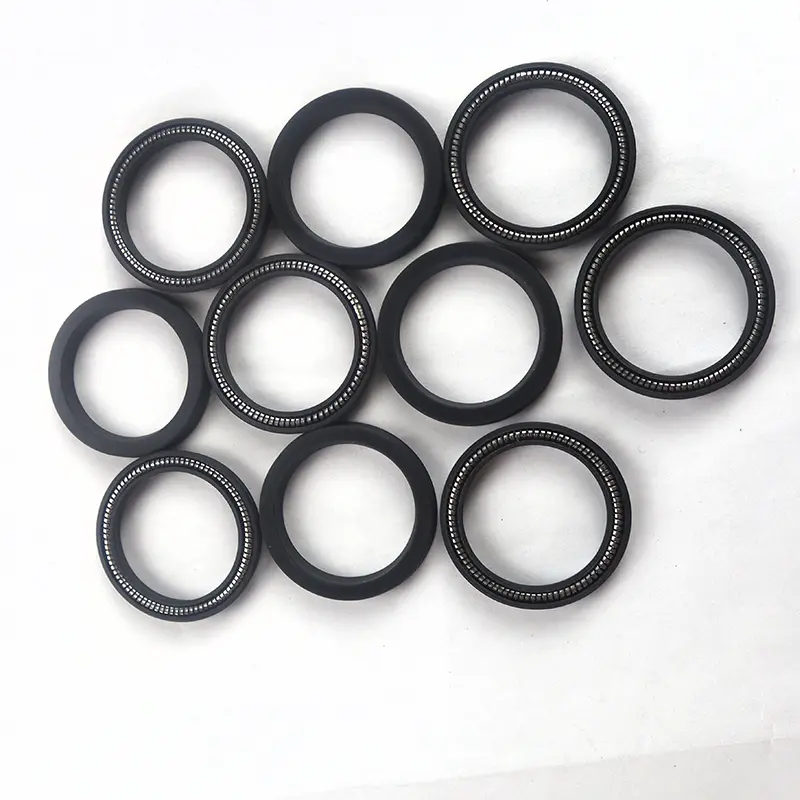

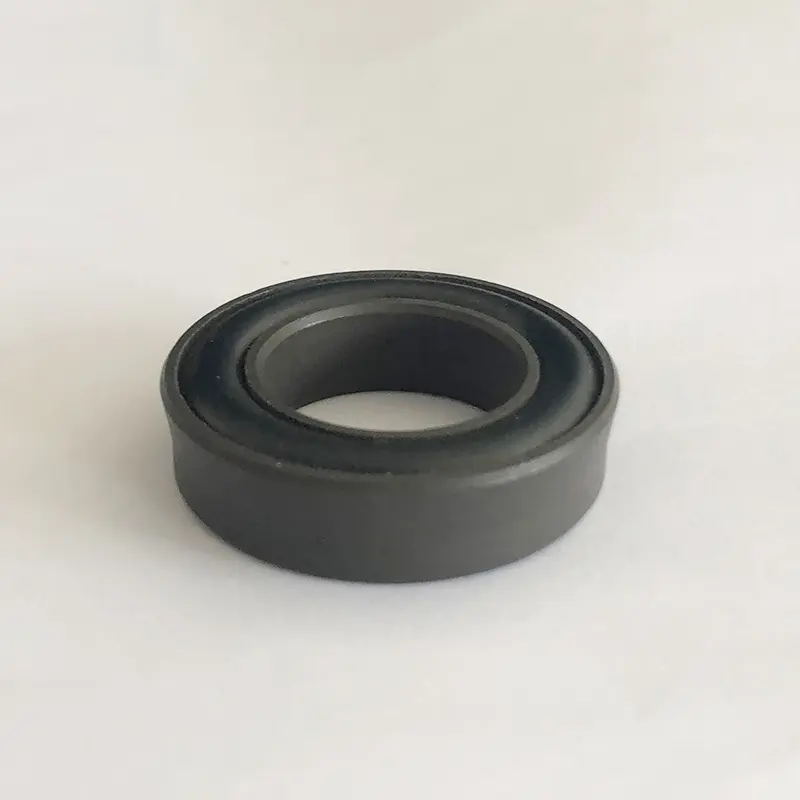

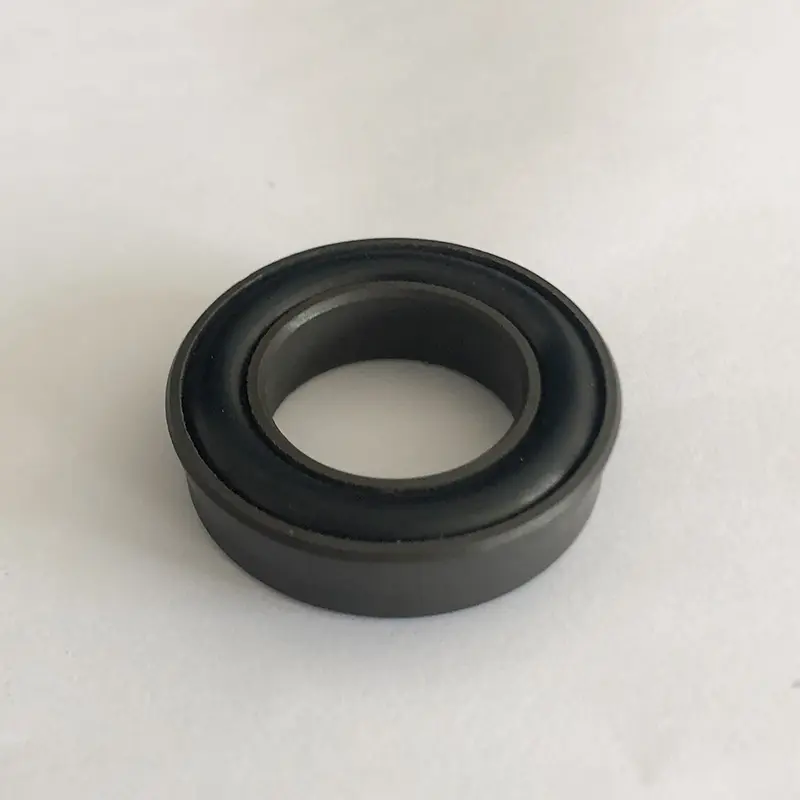

As vedações de plugue RC16 e RC65 são compostas por molas de aço inoxidável e plásticos de alta função. As molas de aço inoxidável podem escolher molas em forma de V e molas em forma de O. Ao usar RC16-B e RC65-B, é necessário selecionar razoavelmente o material de elastômero correspondente.

Ambos os modelos de vedações energizadas da mola radial têm alto desempenho, intercambiabilidade e ampla aplicabilidade. Eles são adequados para equipamentos hidráulicos e pneumáticos, vedando em condições de trabalho severas e ambientes de mídia especial, como produtos químicos, petróleo, energia e outros campos. A mola de aço inoxidável fornece uma força radial estável para garantir o efeito de vedação a longo prazo, enquanto a combinação de materiais de plástico e elastômero de alto desempenho é adequado para alta pressão, alta velocidade e meios corrosivos. O design de ranhura padronizado simplifica a instalação e a manutenção e reduz o custo de uso.

Recursos e aplicações do produto:

Características comuns de vedações radiais de mola energizada:

1. Pode ser usado para reciprocar, girar (balançar) e vedação estática;

2. Aplicável a quase todos os fluidos e meios químicos;

3. Excelente desempenho de vedação para vedação de alta e baixa pressão e vácuo;

4. Baixo atrito, pequena resistência inicial, movimento suave, sem rastejamento;

5. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

6. Uma variedade de materiais está disponível para se adaptar a mudanças rápidas de temperatura e várias condições de trabalho complexas;

7. Nenhuma poluição para o meio quando em contato com a circulação de alimentos e medicamentos;

8. Pode ser esterilizado, quase nenhum limite de período de armazenamento.

RC16

Condições de trabalho aplicáveis

Seleção de material

1. Os materiais de anel de O correspondentes podem ser: borracha nitrila R01 (NBR), Fluororberber R02 (FKM), etc.

2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

3. As molas de aço inoxidável podem ser selecionadas em molas em forma de O e molas em forma de V.

Exemplo de pedido

RC16-40-PTFE4+V Diâmetro do eixo 40, material de anel de vedação é PTFE4, mola de aço inoxidável é mola em forma de V

RC16-B-40-PTFE4+R02 Diâmetro do eixo tem 40 anos, o material do anel de vedação é PTFE4, a correspondência de O-ring é Fluororberber

Tabela de parâmetros de especificação (qualquer tamanho dentro do intervalo de parâmetros está disponível)

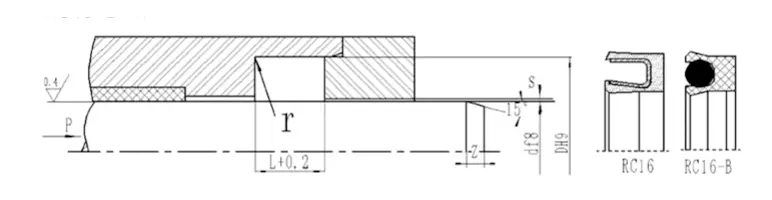

Instalação da vedação da panela: geralmente use uma ranhura aberta e para a instalação de uma ranhura fechada, consulte a instalação da vedação da panela.

Tabela de tamanho de especificação (as especificações necessárias não estão nesta tabela, entre em contato com nossa empresa, podemos fornecer produtos de até 1600 mm.)

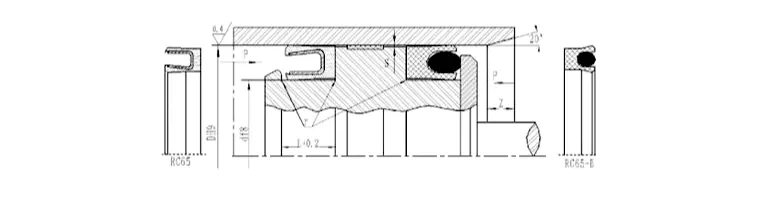

RC65

Condições de trabalho aplicáveis

1. Os materiais de anel de O correspondentes podem ser: borracha nitrila R01 (NBR), Fluororberber R02 (FKM), etc.

2. Materiais de anel de vedação: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

3. As molas de aço inoxidável podem ser selecionadas em molas em forma de O e molas em forma de V.

Exemplo de pedido

RC65-40-PTFE4+V Diâmetro do cilindro 40, o material do anel de vedação é PTFE4, a mola de aço inoxidável é a mola em forma de V

RC65-B-40-PTFE4+R02 Diâmetro do cilindro tem 40 anos, o material do anel de vedação é PTFE4, a correspondência de O-ring é Fluororberber

Tabela de parâmetros de especificação (qualquer tamanho dentro do intervalo de parâmetros está disponível)
