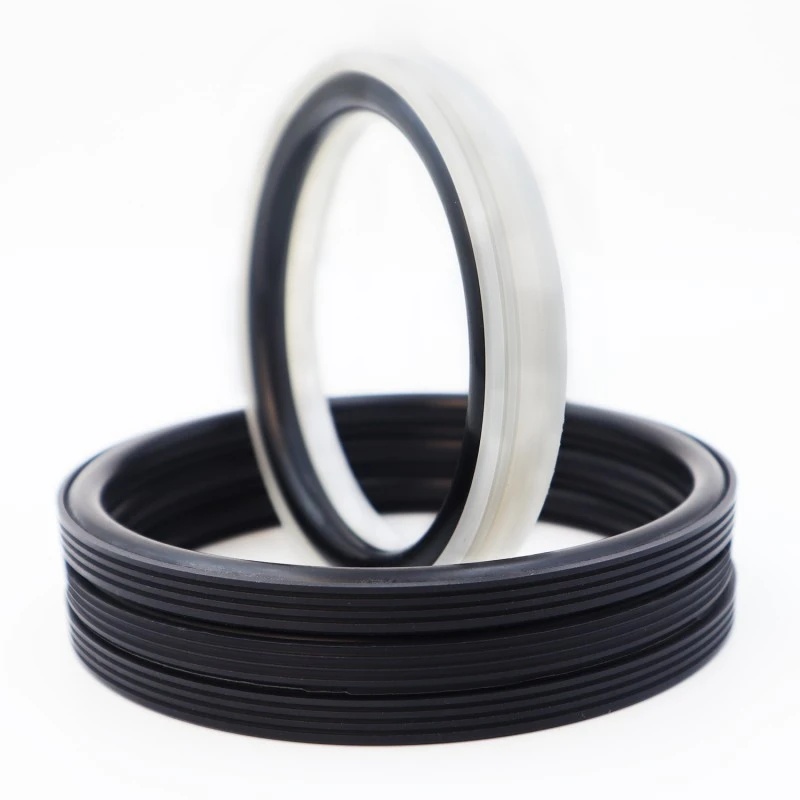

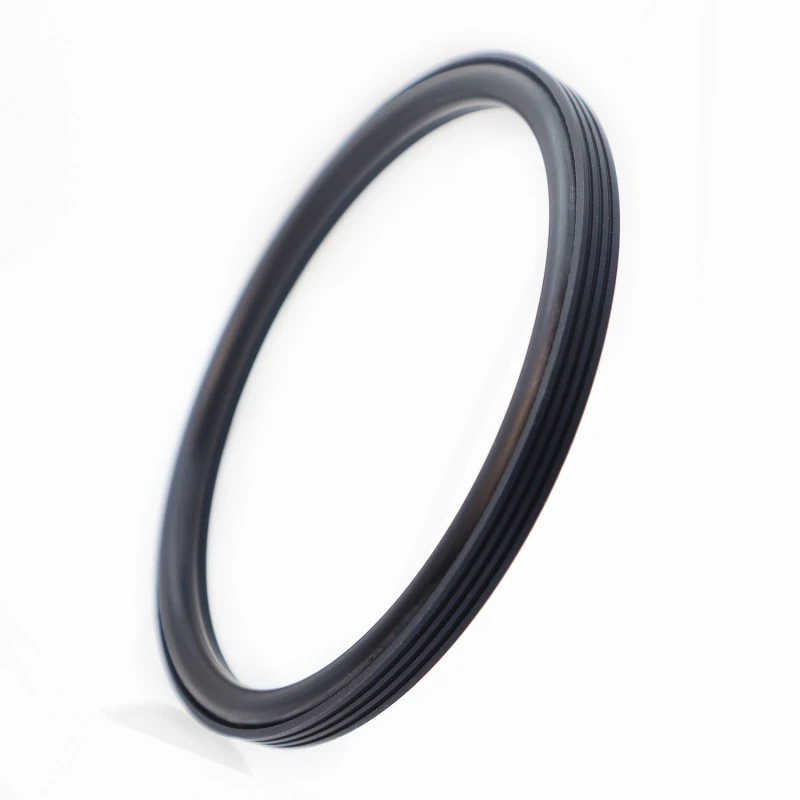

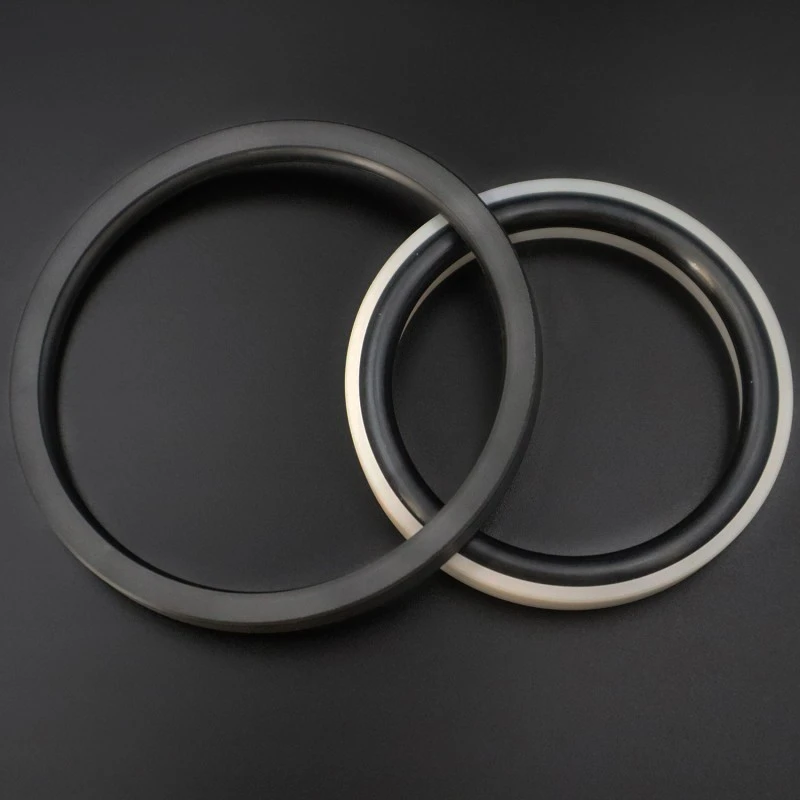

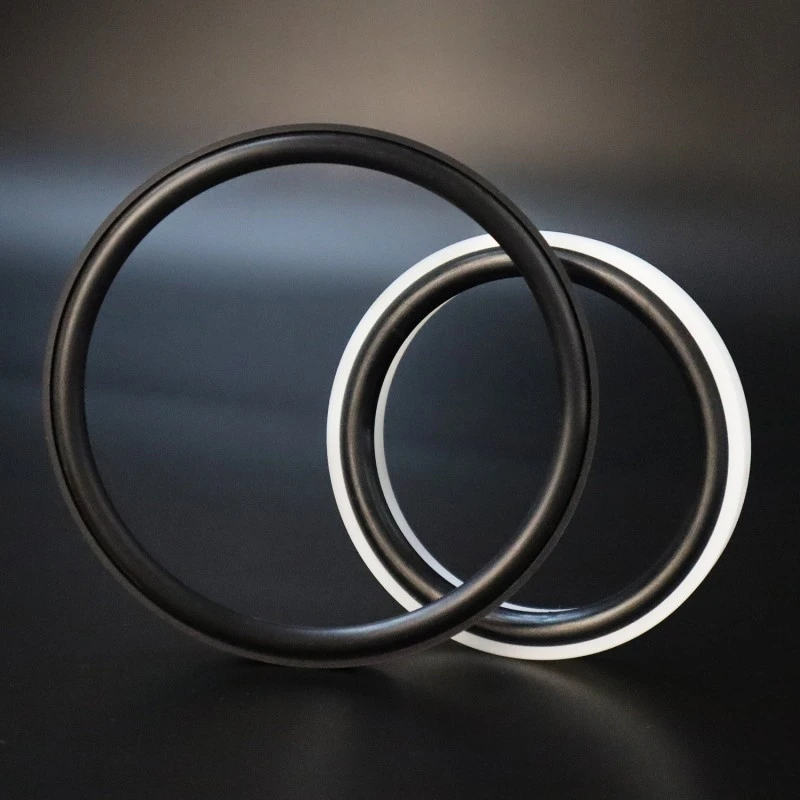

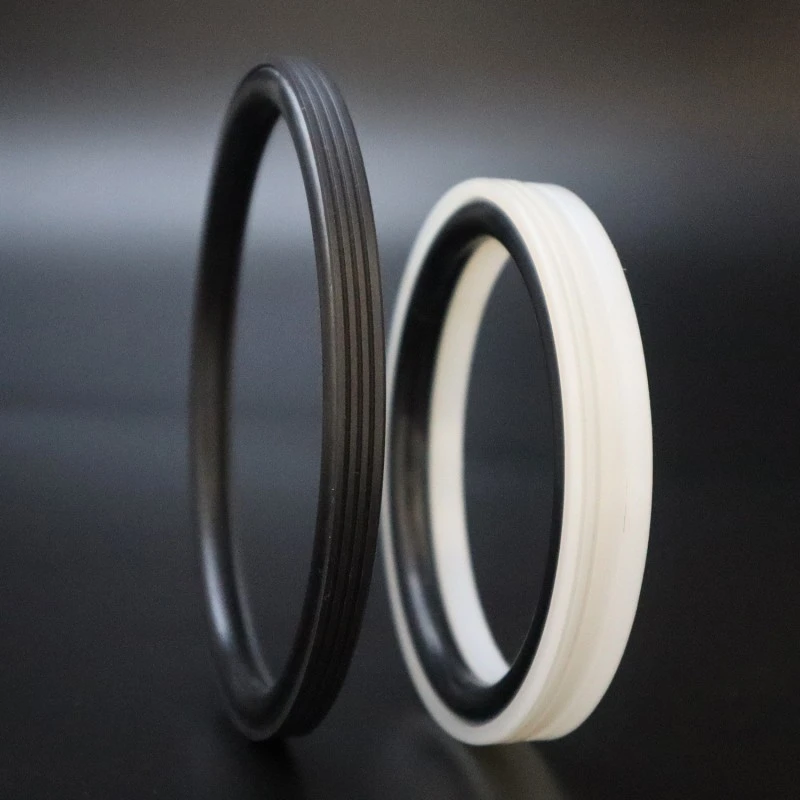

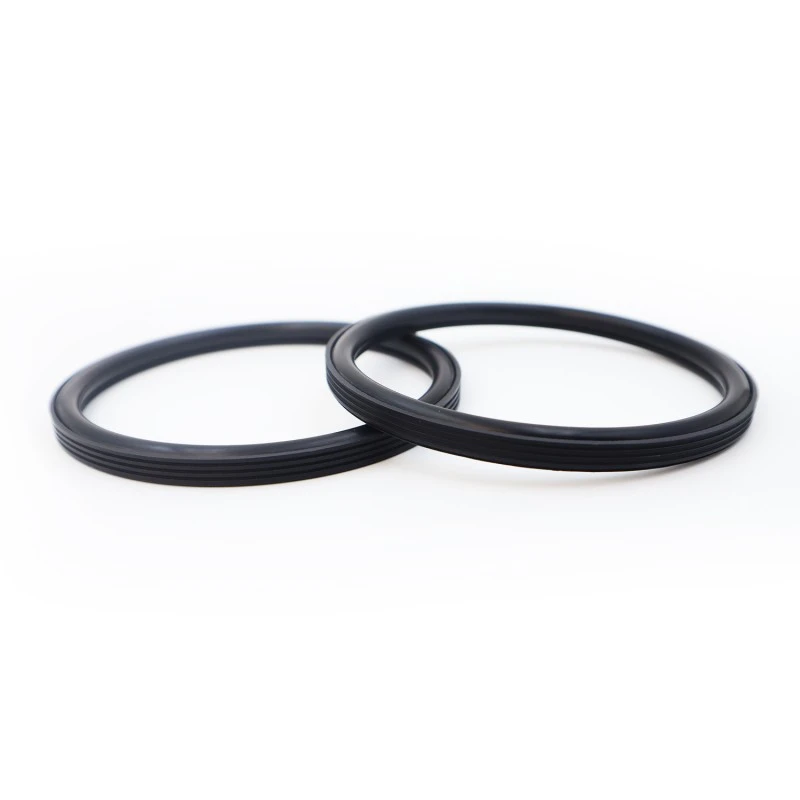

O Bore Seal, projetado e fabricado pela Ruichen Sealing Factory, é adequado para vedação unidirecional em aplicações hidráulicas alternativas e de movimento rotativo. Possui longa vida útil, baixo atrito, excelente desempenho de vedação, estrutura compacta e fácil instalação, uso e manutenção. O lábio de vedação especial e o design de espessura otimizada da vedação garantem excelente desempenho de vedação, mesmo em meios agressivos, como argamassa de cimento.
|
Pressão/MPa |
Temperatura/°C |
Velocidade/m/s |
Médio |
|
|
movimento alternativo |
Movimento rotacional |
|||
|
≤100 |
-35 a +100°C (com O-ring NBR) |
≤6 |
≤2 |
Água, lama, petróleo bruto, óleo hidráulico, emulsão |
|
-20 a +200°C (com O-ring FKM) |
||||
Seleção de Materiais
1. Os materiais do O-ring que acompanham podem ser selecionados entre: Borracha nitrílica R01 (NBR), Borracha fluorada R02 (FKM), etc.
2. Material do anel de vedação: O material padrão é PTFE4, outros materiais disponíveis incluem PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemplo de pedido
Modelo de pedido: RC2062-80*68.3*7.6-PTFE4-R01
Modelo - Diâmetro do furo * Diâmetro da ranhura * Largura da ranhura - Código do material

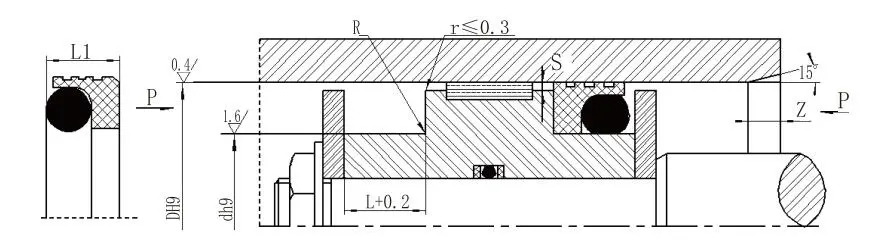

Especificações e parâmetros (qualquer tamanho dentro da faixa especificada está disponível).
|
Faixa de abertura Tipo padrão DH9 RC2062 |
Faixa de abertura Carregamento pesado DH9 RC2062-Z |
Diâmetro da ranhura d h9 |
Largura da ranhura L+0,2 |
Largura da vedação L1 |
Cantos arredondados Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do anel de vedação |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para furos de cilindro ≤ 30 mm, recomenda-se um projeto de ranhura aberta.
2. Para pressões superiores a 30 MPa, um ajuste H8/f8 é recomendado para a folga de extrusão.
Capacidades de teste abrangentes: Nosso laboratório central está equipado com uma gama completa de equipamentos de teste, capazes de simular o desempenho do produto em condições reais de trabalho. Os itens de teste incluem, mas não estão limitados a:
Inspeção dimensional: Usando instrumentos de medição de imagem 2D de alta precisão e máquinas de medição coordenadas para garantir que as dimensões do produto atendam totalmente aos requisitos de tolerância do desenho.
Testes de desempenho: Incluindo testes de envelhecimento em alta temperatura, testes de baixa temperatura, testes de resistência a óleo/média, testes de resistência ao desgaste, testes de pressão de ruptura, etc.
Testes de ciclo de vida: Prever a vida útil e a confiabilidade do produto por meio de testes de bancada de durabilidade que simulam condições reais de trabalho.
