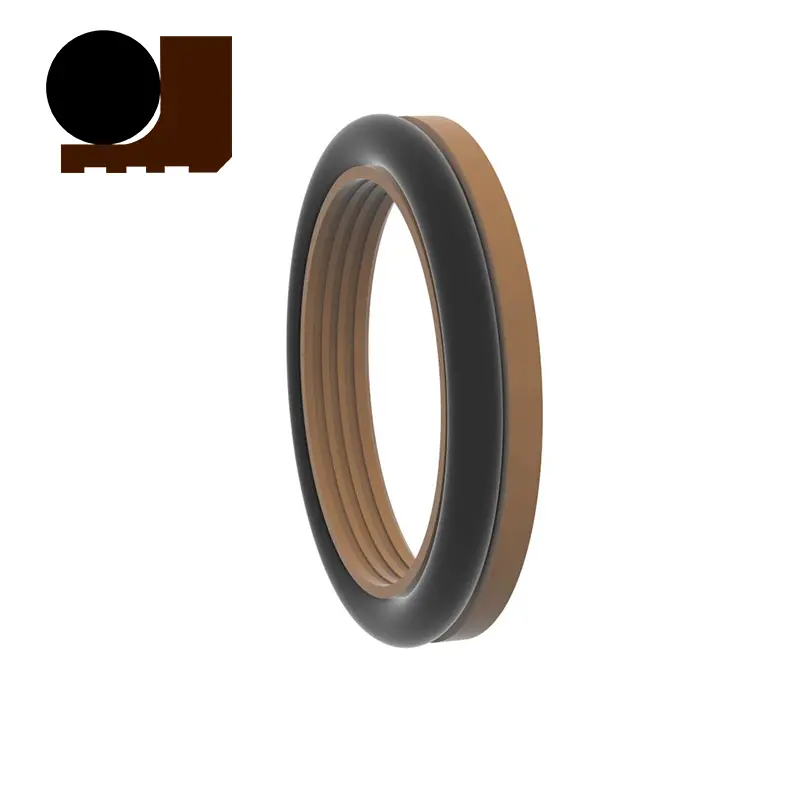

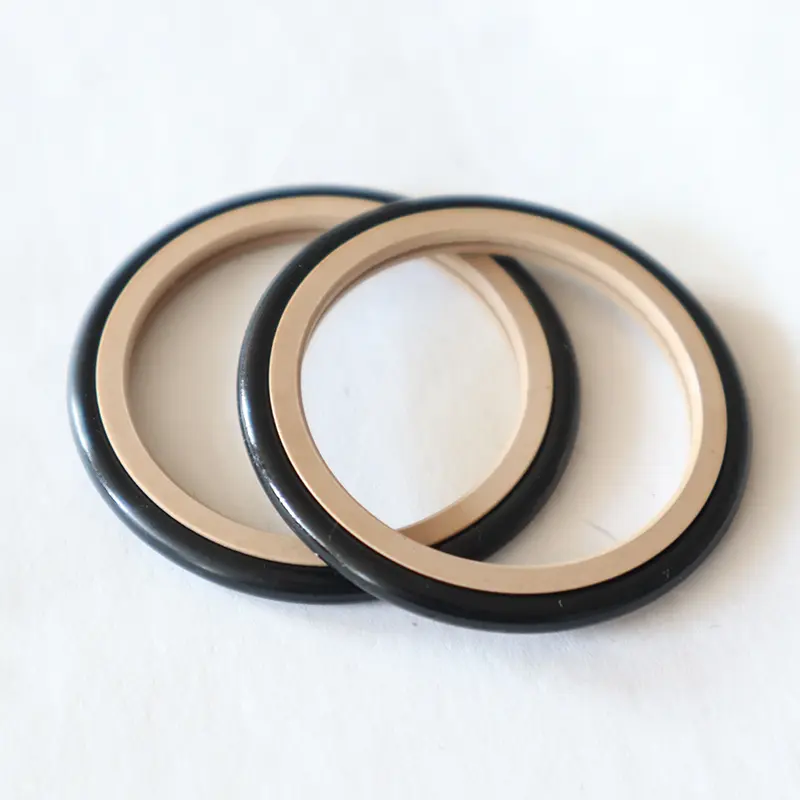

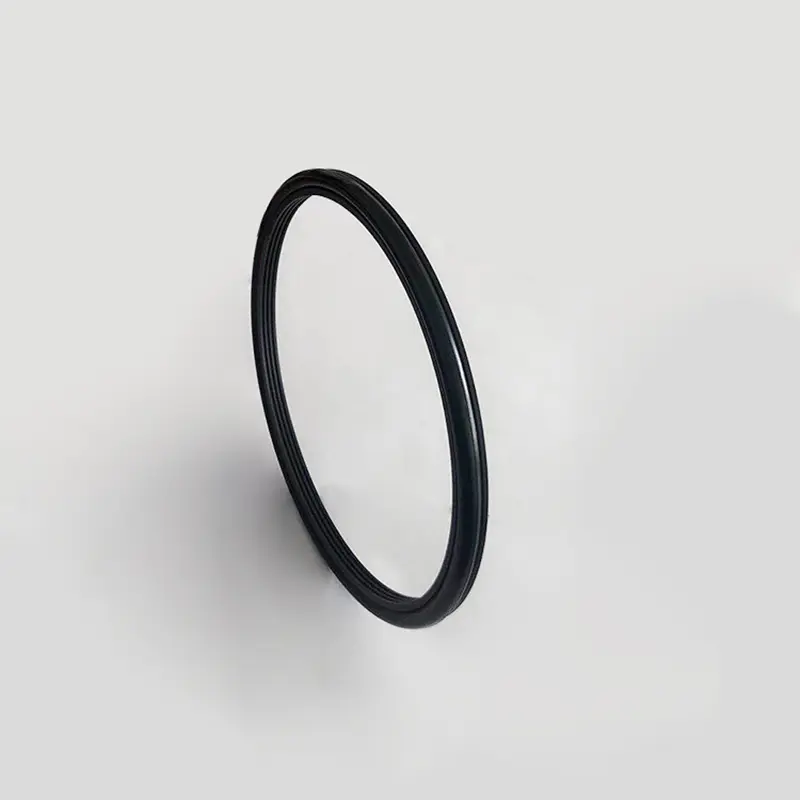

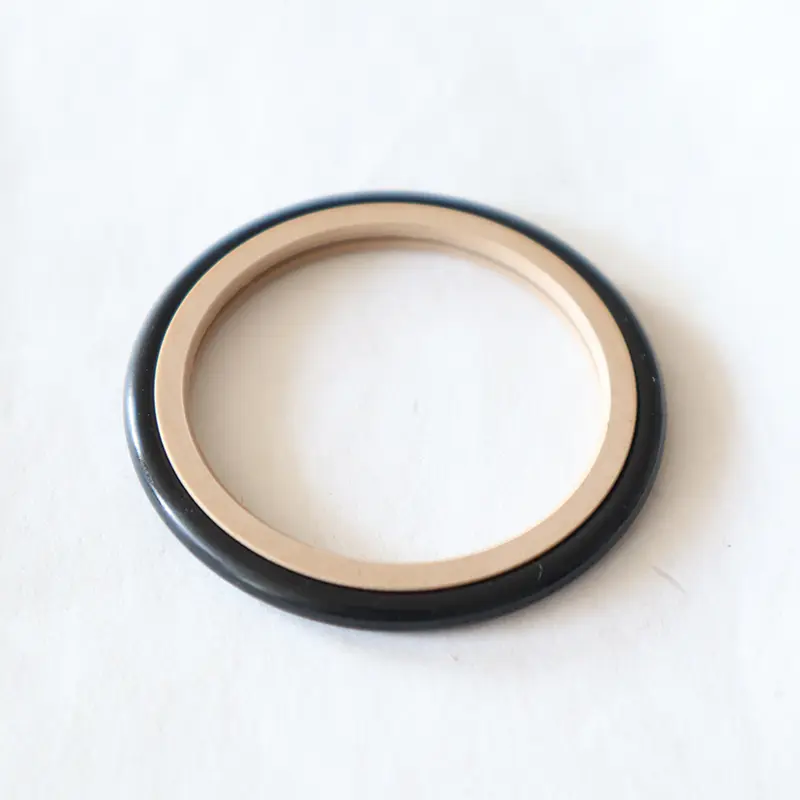

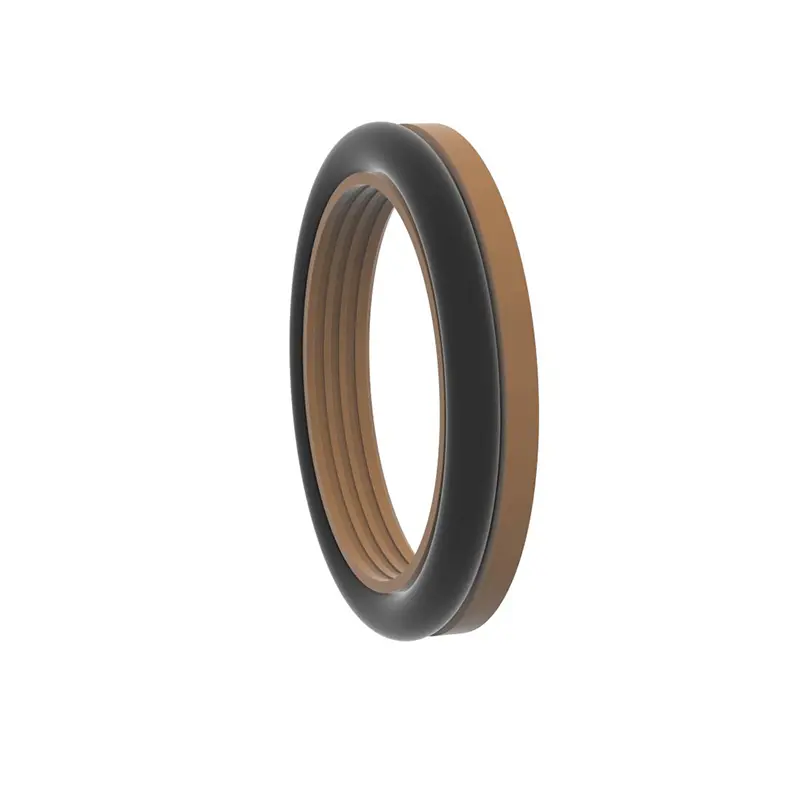

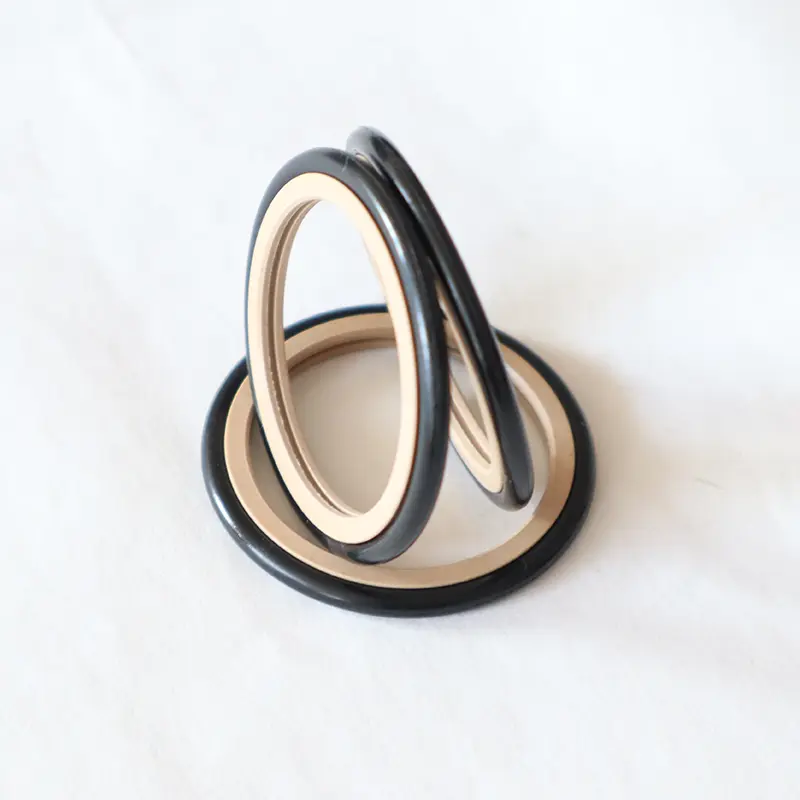

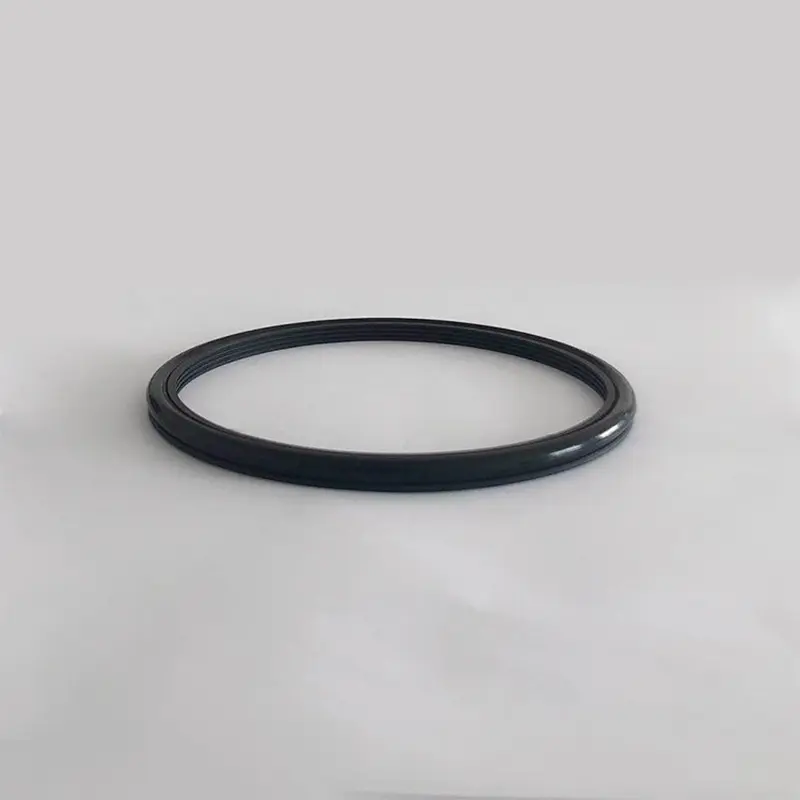

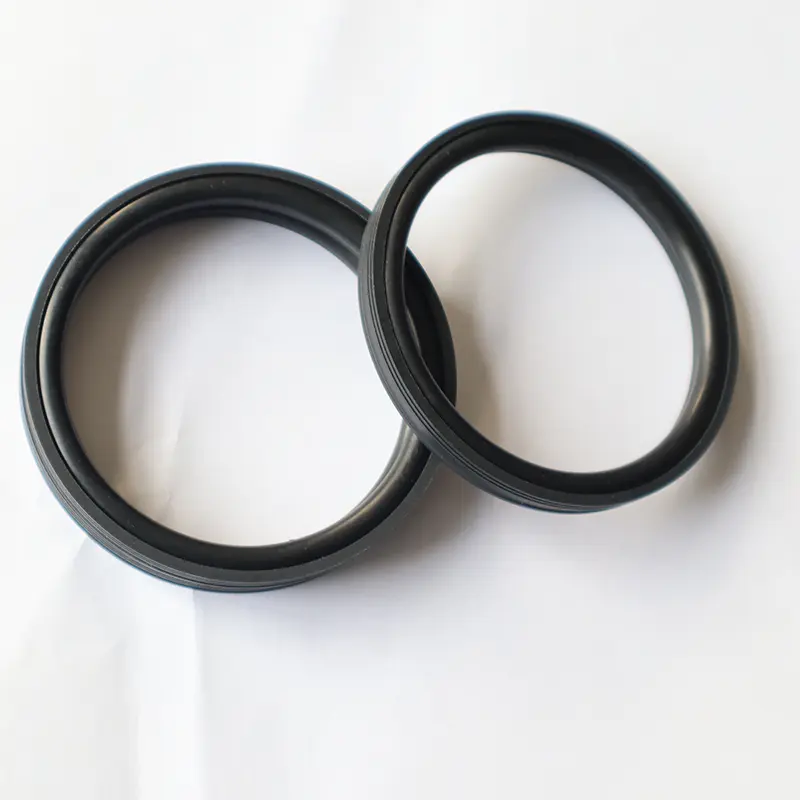

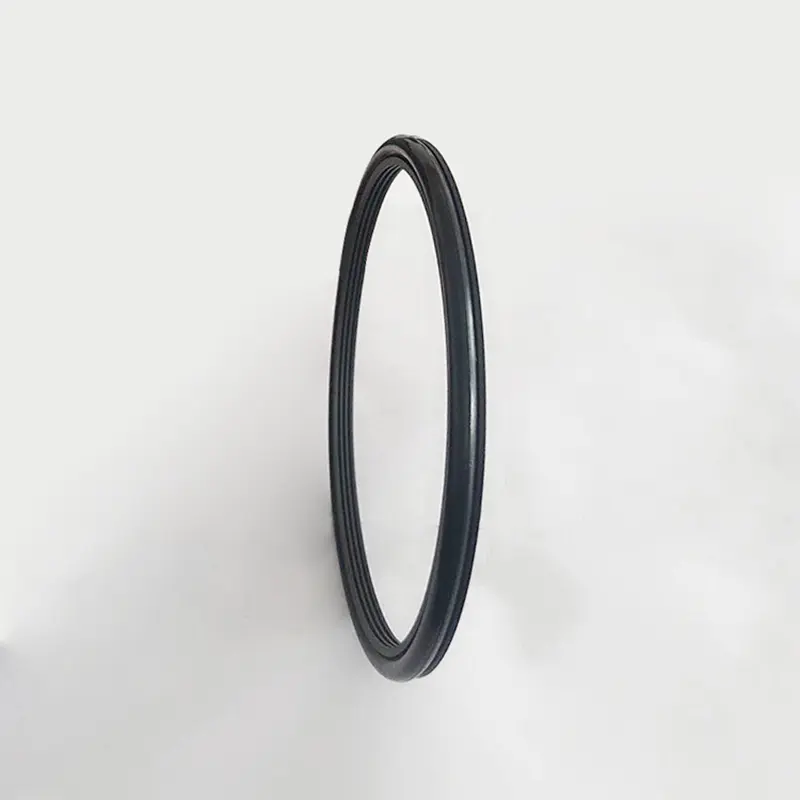

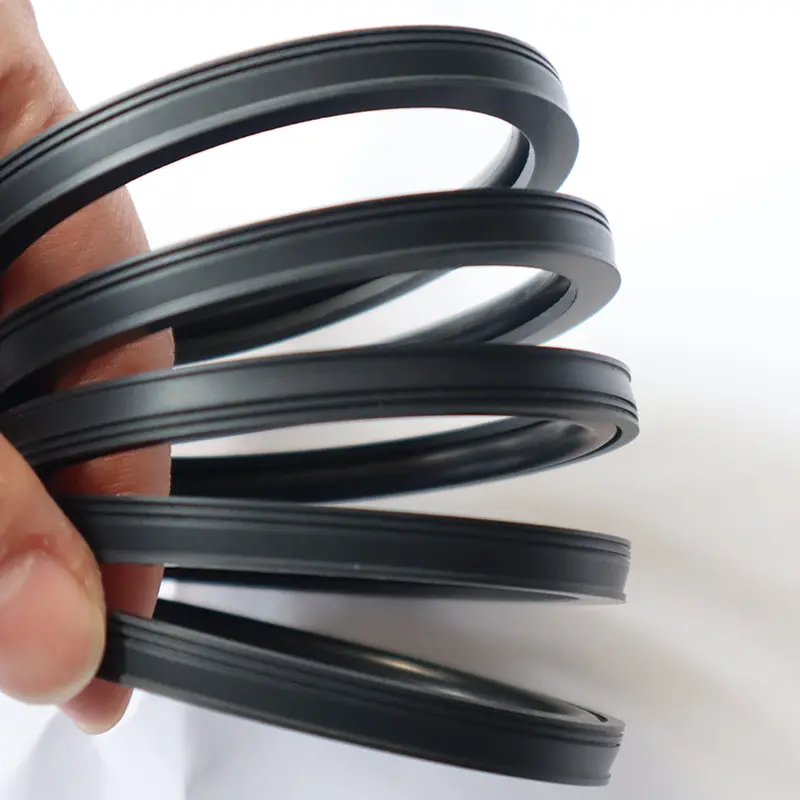

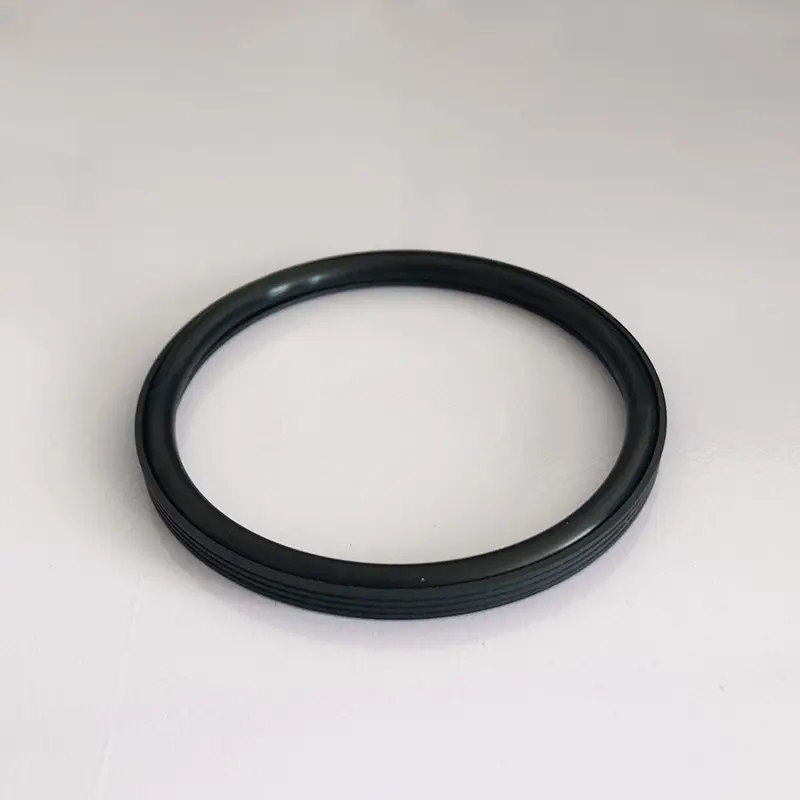

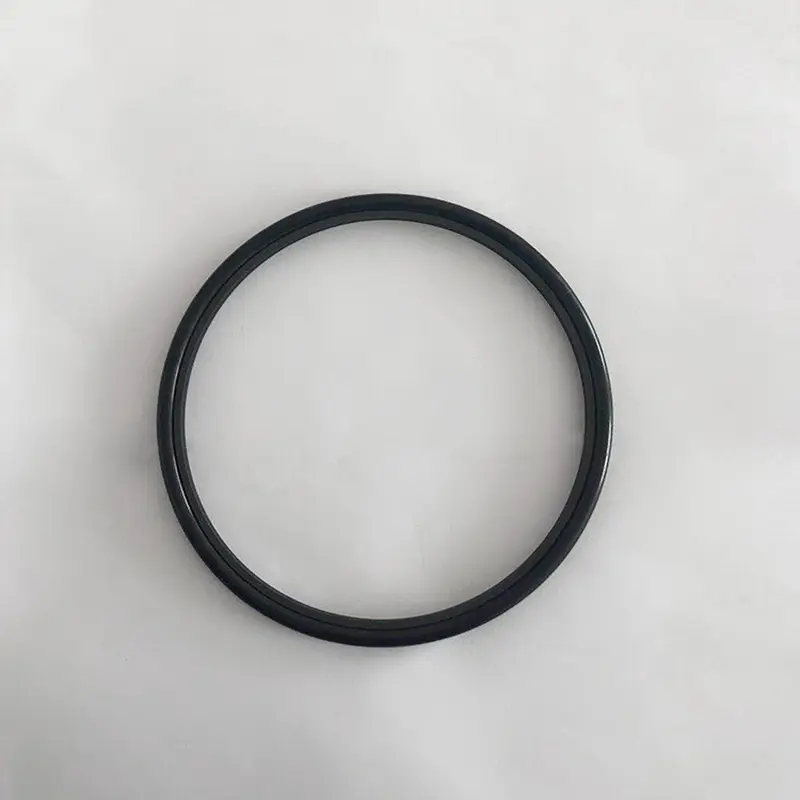

As vedações de alta pressão RC2061 e RC2062 para pasta de cimento lançadas por vedações Ruichen são projetadas para lidar com as condições de vedação complexa e severa de cimento.

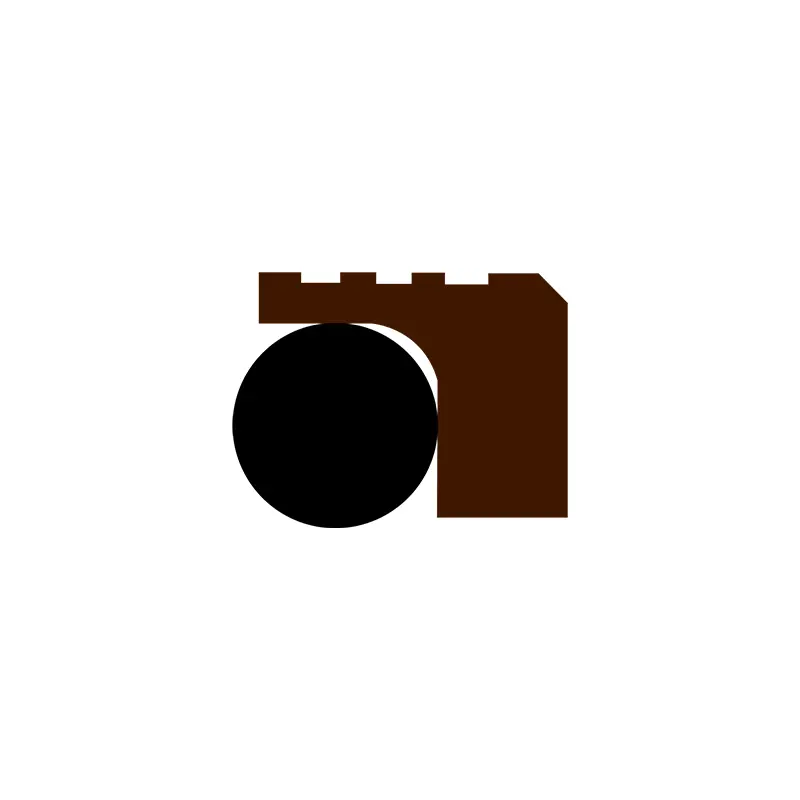

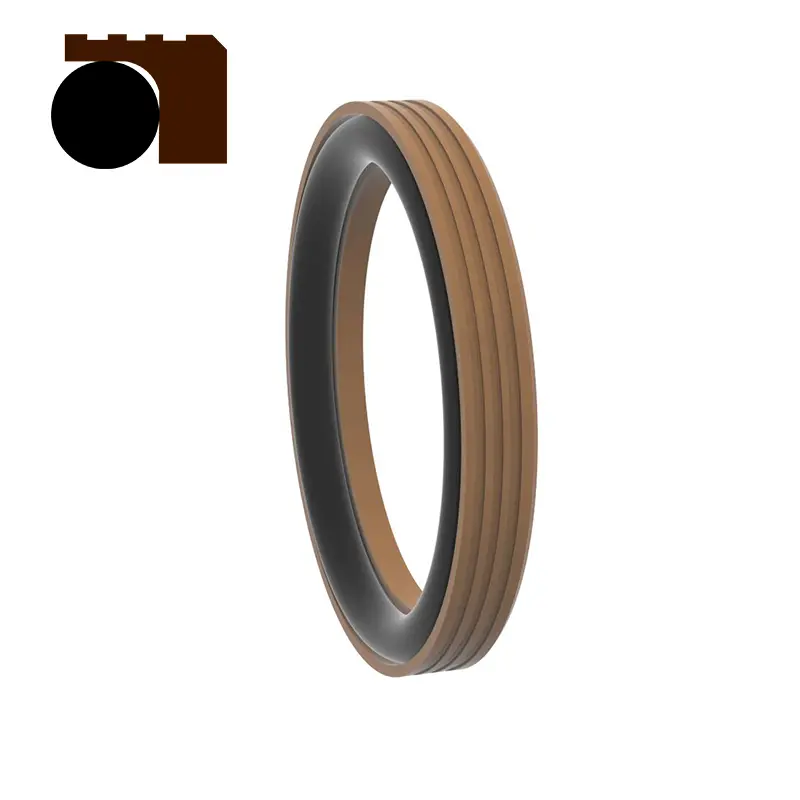

Esses dois produtos têm a mesma estrutura, os quais são compostos de anéis de vedação de dentidade de engenharia de alta função cuidadosamente projetados e anéis de vedação O para alcançar a vedação unidirecional de movimento alternativo e rotativo hidráulico. Eles têm uma ampla gama de aplicações e podem desempenhar um papel importante em equipamentos, como bombas de êmbolo, bombas de lama, exercícios de parafuso, equipamentos de perfuração, equipamentos de exploração de óleo e plantas de mistura de concreto.
Em termos de desempenho, nossos selos de alta pressão para pasta de cimento podem mostrar muitas vantagens. As características da vida longa reduzem a necessidade de substituição frequente de peças de vedação e reduzem os custos de manutenção de equipamentos; O baixo desempenho de atrito garante a operação suave do equipamento e reduz a perda de energia; A boa vedação impede efetivamente o vazamento de pasta de cimento e garante operação estável de equipamentos; Pequeno espaço estrutural é conveniente para instalação e layout em espaços limitados de vários equipamentos; Fácil instalação, uso e manutenção melhoram ainda mais a eficiência do uso do equipamento.
Para meios malignos, como pasta de cimento, o produto pode melhorar o efeito de vedação por meio do design especial de otimização de vedação e espessura. Quando usado para selar os meios de pasta, para melhorar ainda mais o desempenho de vedação e a vida dos componentes, recomendamos a lubrificação de graxa entre dois (ou mais) vedações. Essas duas vedações de alta pressão para pasta de cimento fornecem uma solução confiável e eficiente para o problema de vedação de pasta de cimento de alta pressão.
Recursos e aplicações do produto:
Exemplo de pedido:
Modelo de ordem RC2061-80X91.7X7.6-PTFE4-R01 Eixo do modelo de eixo x diâmetro da ranhura X Código de material de largura da ranhura
Modelo de pedido RC2062-80X68.3X7.6-PTFE4-R01
Diâmetro do cilindro do modelo x diâmetro da ranhura x código de material de largura da ranhura

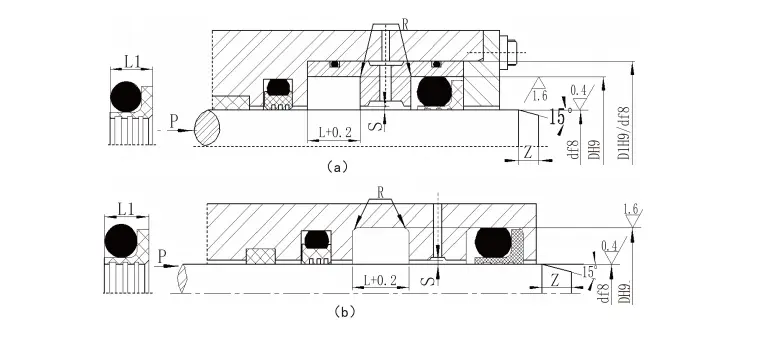

Especificações:
| Faixa de diâmetro do eixo
Tipo padrão D f8 RC2061 |
Faixa de diâmetro do eixo
Carga pesada D f8 RC2061-Z |
Diâmetro do sulco D H9 |
Largura do sulco L+0.2 |
Widthl1 de vedação | Cantos redondos Rmax |
Folga radial smax | Chanfro Zmin |
Diâmetro do fio do anel de O | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 5 ~ 15,9 | - | d+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Para o diâmetro do eixo ≤30 mm, recomenda -se o sulco aberto. | ||||||||||
| 2. Para o selo rotativo, a dureza da superfície do eixo rotativa é recomendada como HRC ≥58. 3. Para pressão superior a 30MPa, o H8/F8 é recomendado para lacuna de extrusão. | ||||||||||

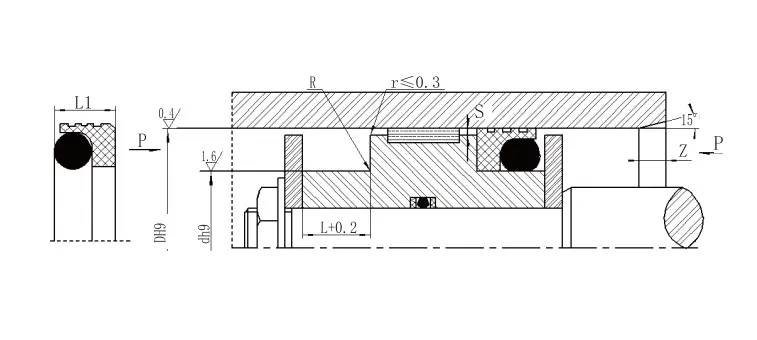

| Faixa de abertura
Padrão D H9 RC2062 |
Faixa de abertura
Carga pesada D H9 RC2062-Z |
Diâmetro do sulco d h9 |
Largura do sulco L+0.2 |
Widthl1 de vedação | Cantos arredondados Rmax |
Folga radial smax | Chanfro Zmin |
Diâmetro do fio do anel de O | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127,9 | D-155 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-12.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Para diâmetros do cilindro ≤ 30 mm, recomenda -se ranhuras abertas. | ||||||||||
| 2. Para pressões superiores a 30 MPa, o H8/F8 é recomendado para folga da extrusão. | ||||||||||
| Sedos de alta pressão para chorda de cimento Condições de trabalho | ||||||
| Perfil | Modelo | Pressão MPA |
Temperatura (℃) | Velocidade (EM) |
Mídia | |
| Movimento alternativo | Movimento rotacional | |||||
 |
RC2061 | ≤100 | -35 ~+100 (NBR com anel de O-ring) | ≤6 | ≤2 | Água, lama, petróleo bruto, óleo hidráulico, emulsão, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (NBR com anel de O-ring) | ≤6 | ≤2 | Água, lama, petróleo bruto, óleo hidráulico, emulsão, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||||
