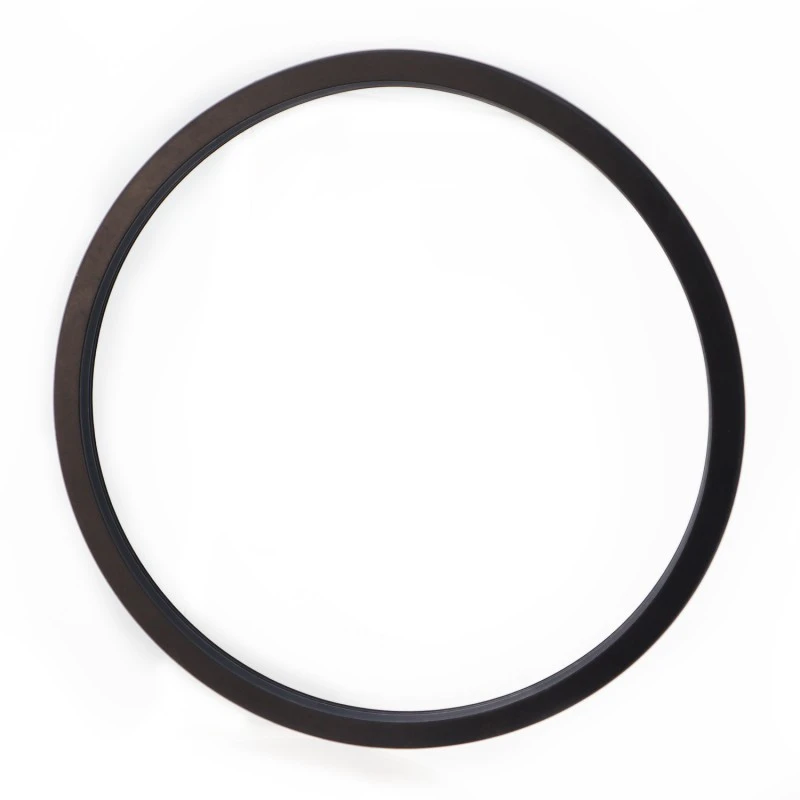

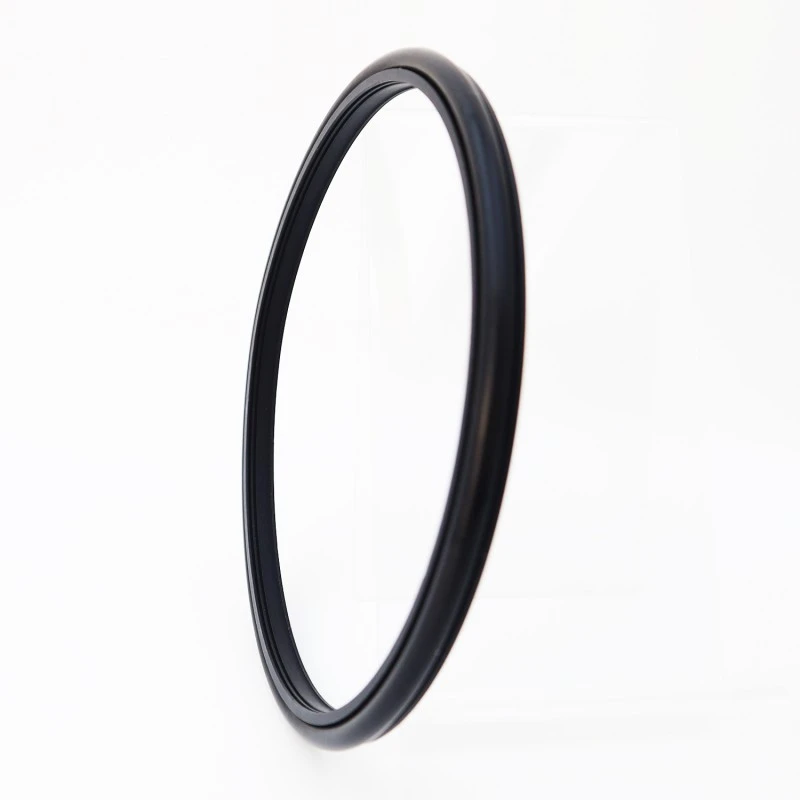

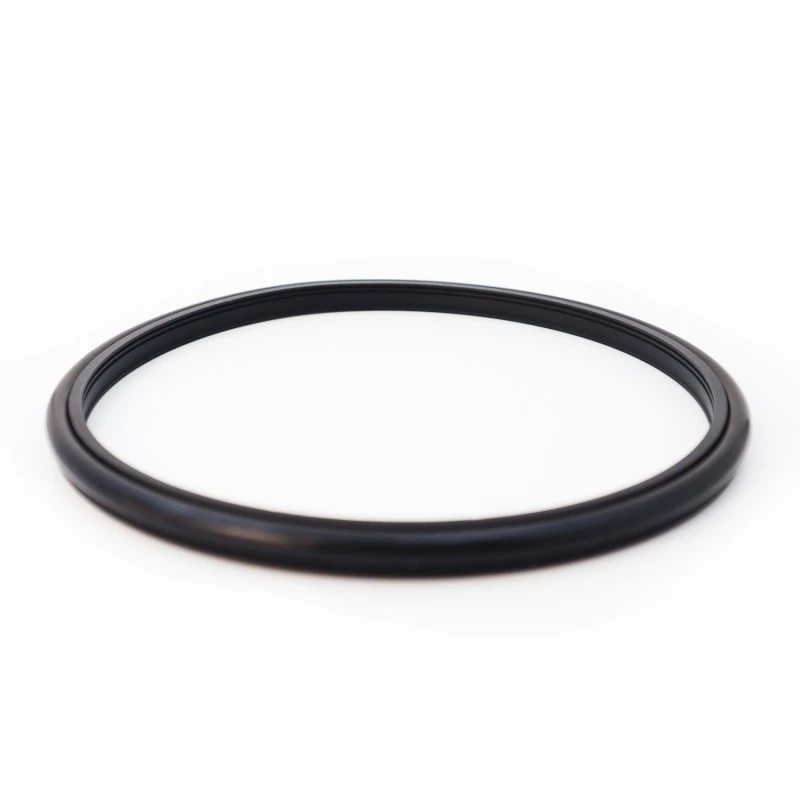

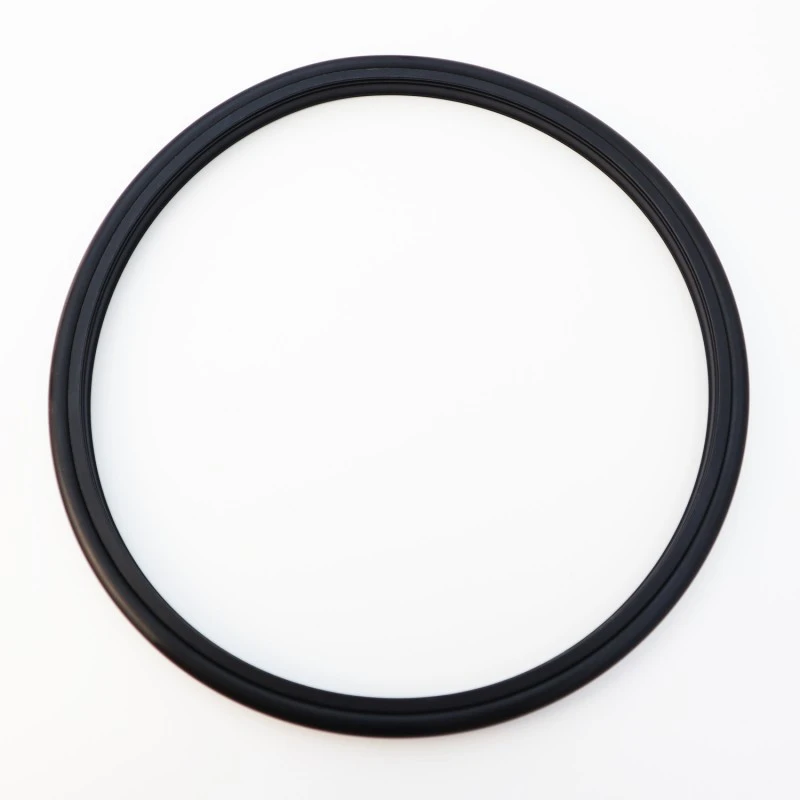

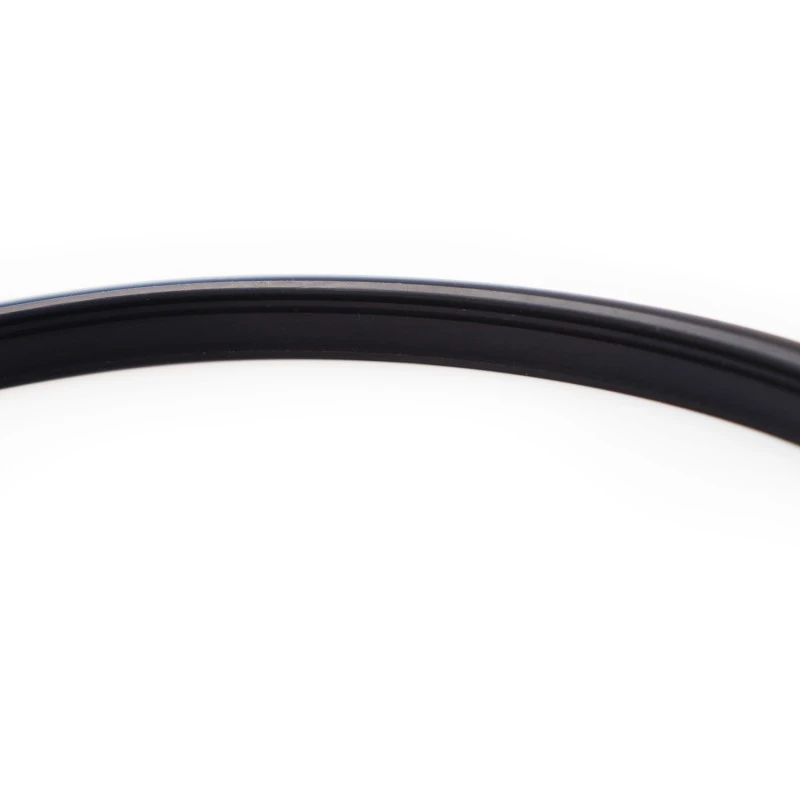

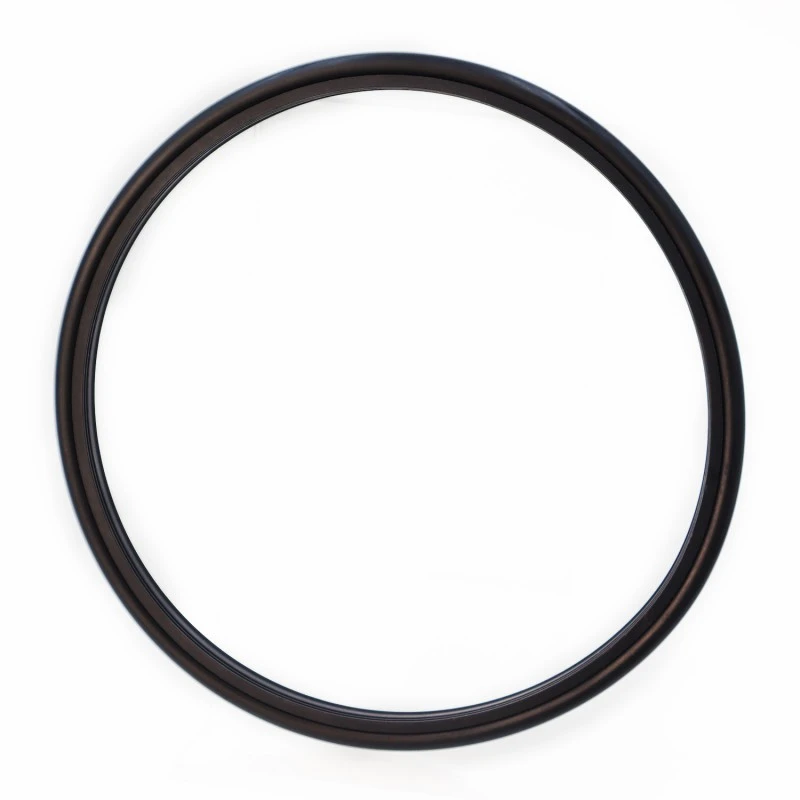

Vedação do eixo para pasta de cimento de alta pressão: Alta vida útil, baixo atrito, excelente desempenho de vedação, design compacto e fácil instalação, uso e manutenção. Seu lábio de vedação especial e design de espessura otimizado proporcionam boa vedação mesmo em meios agressivos, como pasta de cimento. Quando usado para vedar meios semelhantes a lama, recomendamos a lubrificação com graxa entre duas (ou mais) vedações.
Condições operacionais aplicáveis (valores limites não devem ocorrer simultaneamente)
|
Pressão/MPa |
Temperatura /°C |
Velocidade/m/s |
Médio |
|
|
Movimento alternativo |
Movimento rotacional |
|||
|
≤100 |
-35~+100 (com anéis de vedação NBR correspondentes) |
≤6 |
≤2 |
Água, lama, petróleo bruto, óleo hidráulico, emulsão |
|
-20~+200 (com anel de vedação FKM correspondente) |
||||
Ao encontrar alguma dúvida ou emergência durante o uso de seus produtos, você pode entrar em contato com Ruichen a qualquer momento. Fornecemos uma linha direta de consulta técnica 7 x 24 horas para lidar com problemas técnicos urgentes.
No caso de vazamento da vedação, desgaste anormal ou qualquer falha de desempenho, nossa equipe de suporte técnico iniciará o processo de resposta imediatamente com um telefonema ou e-mail. Podemos fornecer julgamento preliminar e soluções por meio de diagnóstico remoto de vídeo, análise de imagem e outros métodos. Para problemas complexos, prometemos fornecer um relatório de análise preliminar em até 48 horas e, se necessário, enviar engenheiros ao local para fornecer suporte técnico e investigar conjuntamente o problema com você até que o problema seja completamente resolvido.
Seleção de materiais
1. Os materiais de anel de vedação adequados incluem: borracha de nitrila butadieno R01 (NBR), borracha fluorada R02 (FKM), etc.
2. Materiais do anel de vedação: Material padrão PTFE4, outros materiais opcionais incluem PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemplo de pedido
Modelo de pedido RC2061-80 * 91.7 * 7.6-PTFE4-R01 Modelo - Diâmetro do eixo * Diâmetro da ranhura * Largura da ranhura - Código do material

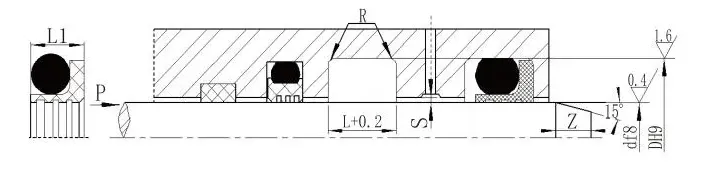

(a) Estrutura aberta

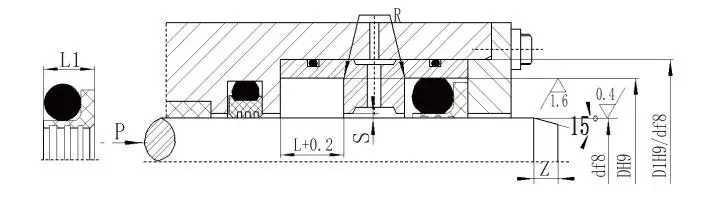

(b) Estrutura fechada
Especificações (qualquer tamanho dentro da faixa especificada está disponível)
|
Faixa de diâmetro do eixo Tipo padrão d f8 RC2061 |
Faixa de diâmetro do eixo Tipo de carga pesada d f8 RC2061-Z |
Diâmetro da ranhura DH9 |
Largura da ranhura L+0,2 |
Largura da vedação L1 |
Cantos arredondados Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do anel de vedação |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diâmetros de eixo ≤ 30 mm, recomenda-se um projeto de ranhura aberta.
2. Quando usado para vedações rotativas, recomenda-se uma dureza superficial de HRC ≥ 58 para o eixo rotativo.
3. Para pressões superiores a 30MPa, recomenda-se um ajuste H8/8 para a folga de extrusão.
