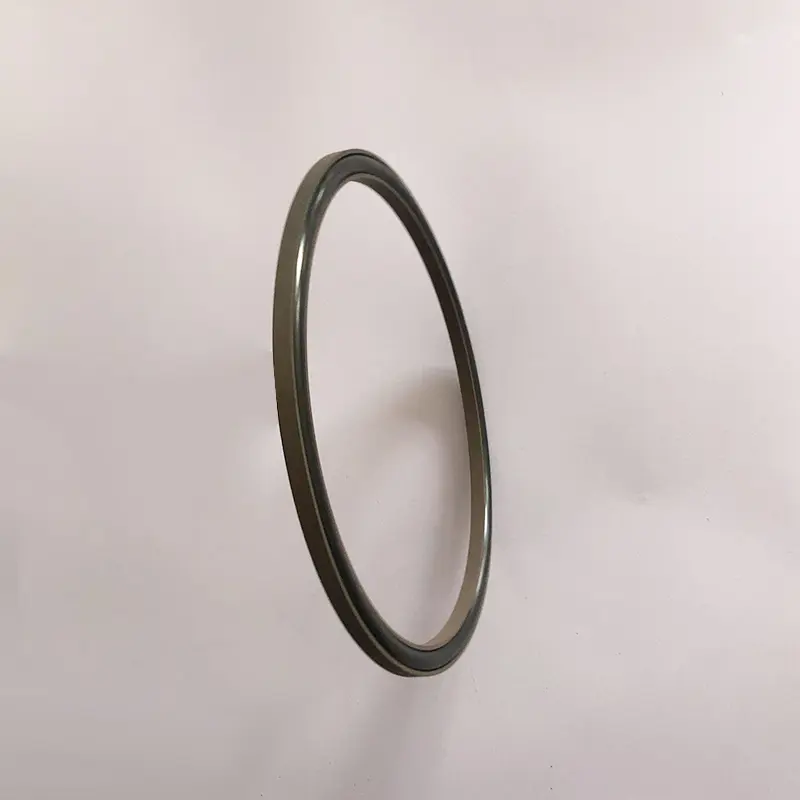

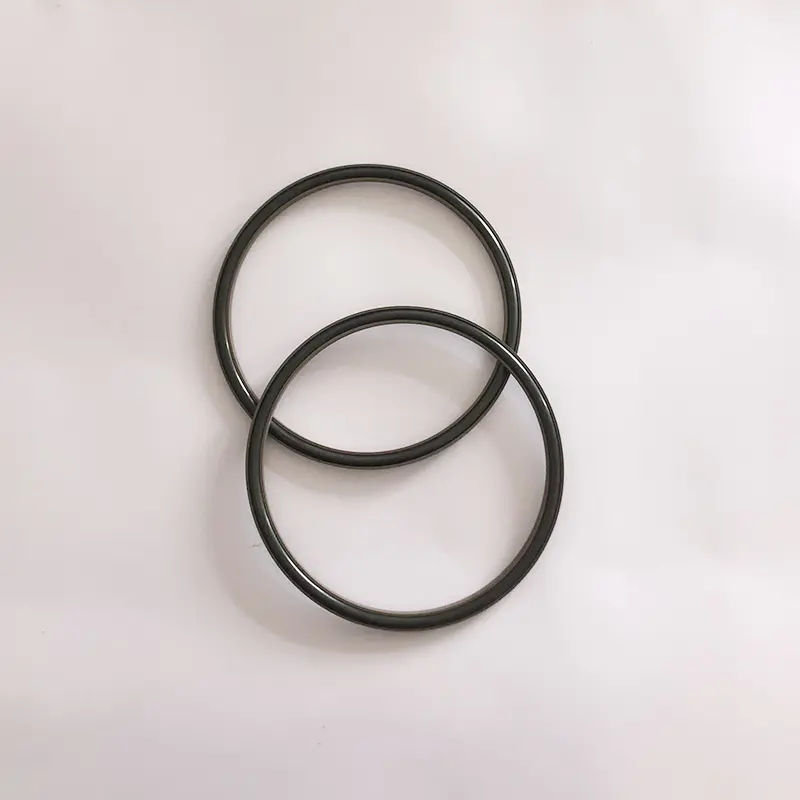

Nossos vedações de ruichen sedos de alta pressão flange se vedantes adotam design inovador para proporcionar um melhor desempenho do produto. O núcleo é uma combinação de anel de vedação em forma especial de material PTFE preenchido ou modificado e anel em forma de O (borracha), que é adequado para necessidades axiais de vedação de vedação e de vedação de pressão (final) (final).
As vedações de flange de alta pressão têm vantagens significativas, vida útil longa, custos de manutenção reduzidos, excelente vedação para evitar vazamentos de mídia, alta pressão e resistência à pressão ultra-alta para atender às condições de trabalho extremas e estrutura requintada para facilitar a instalação.

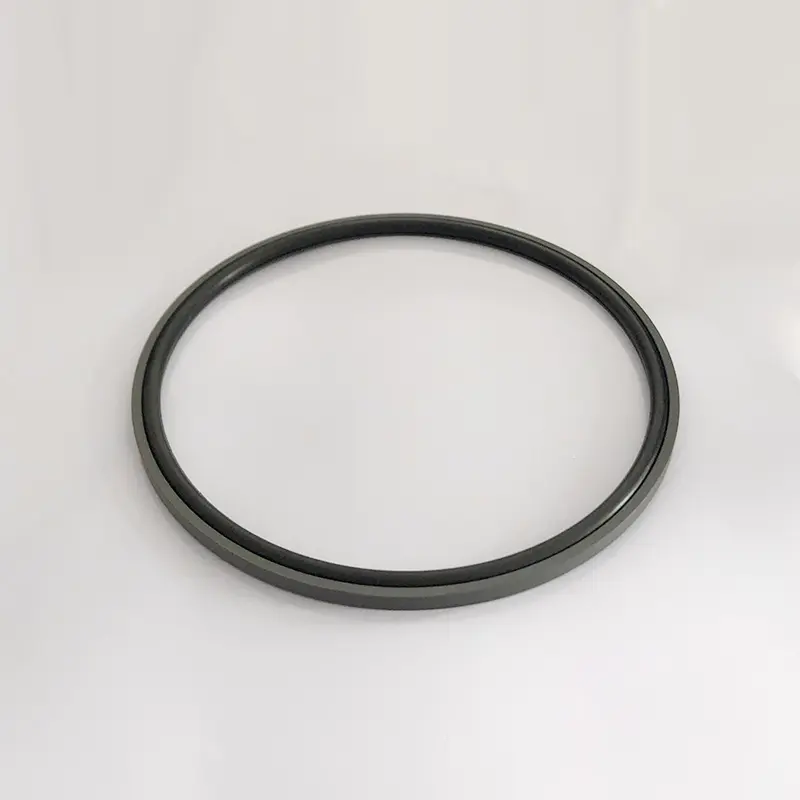

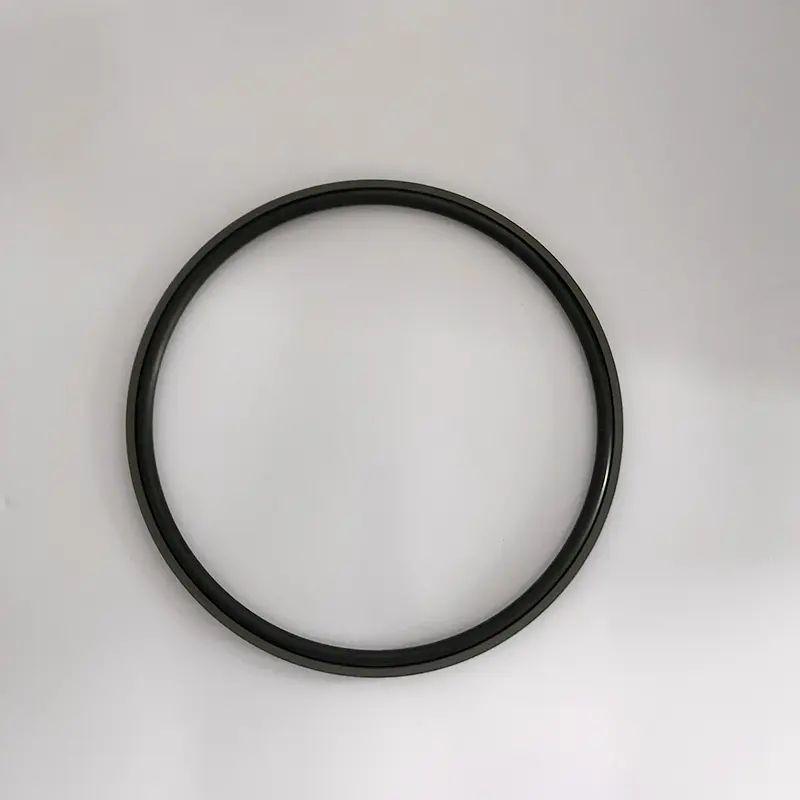

De acordo com diferentes condições de trabalho, criamos modelos subdivididos para você escolher: a série RC2871 (anel de vedação em ângulo reto e anel de borracha em forma de O) é dividido em tipos de A e B para lidar com diferentes cenários de pressão; Série RC2872 (anel de vedação em forma de C e anel de borracha em forma de O) é adequado para vedação de pressão estática; RC2873 (anel de vedação de ângulo reto reforçado e anel de borracha em forma de O) é especializado em vedação estática por pressão ultra-alta; RC2874 (anel de vedação em forma de Y e anel de borracha em forma de O) garante a estabilidade da vedação de pressão ultra-alta; A série RC2875 (anel de vedação em forma de pé e anel de borracha em forma de O) é dividida em tipos A e B para atender a várias necessidades de vedação estática.
Algumas combinações especiais estão cheias de destaques, como o anel de vedação em forma de pé modificado com o anel de O, que usa a estrutura de pré-compressão e flange para obter uma melhor vedação a pressões mais altas e suportar pressões altas e ultra-altas; O mesmo se aplica à combinação de anéis de vedação em ângulo reto e anéis de vedação de ângulo reto e anéis de ângulo reto, fornecendo uma solução confiável para o problema de vedação de alta pressão (flange) em todas as direções.
Recursos e aplicações do produto:

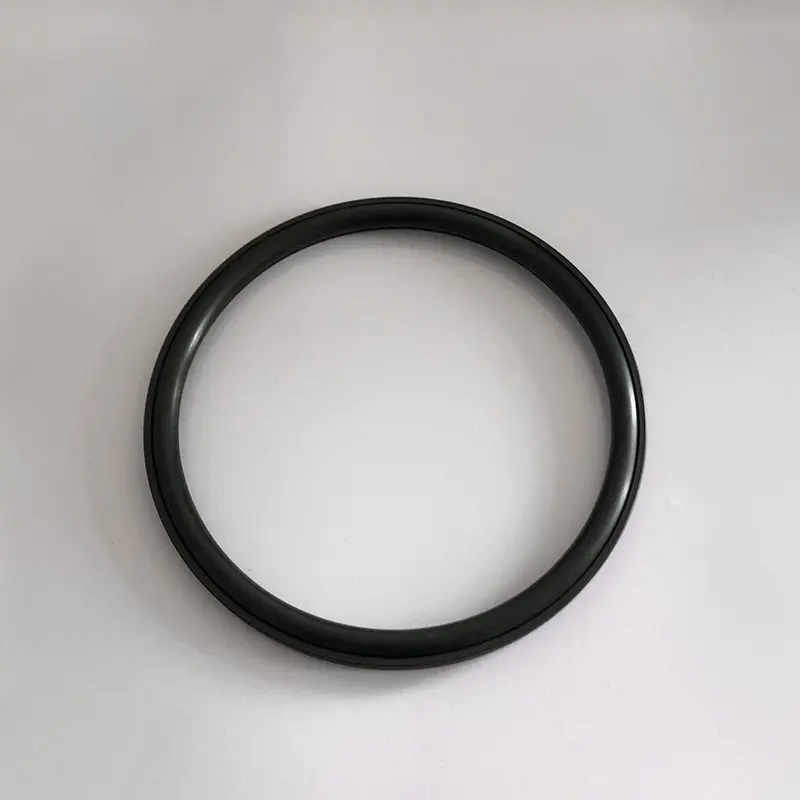

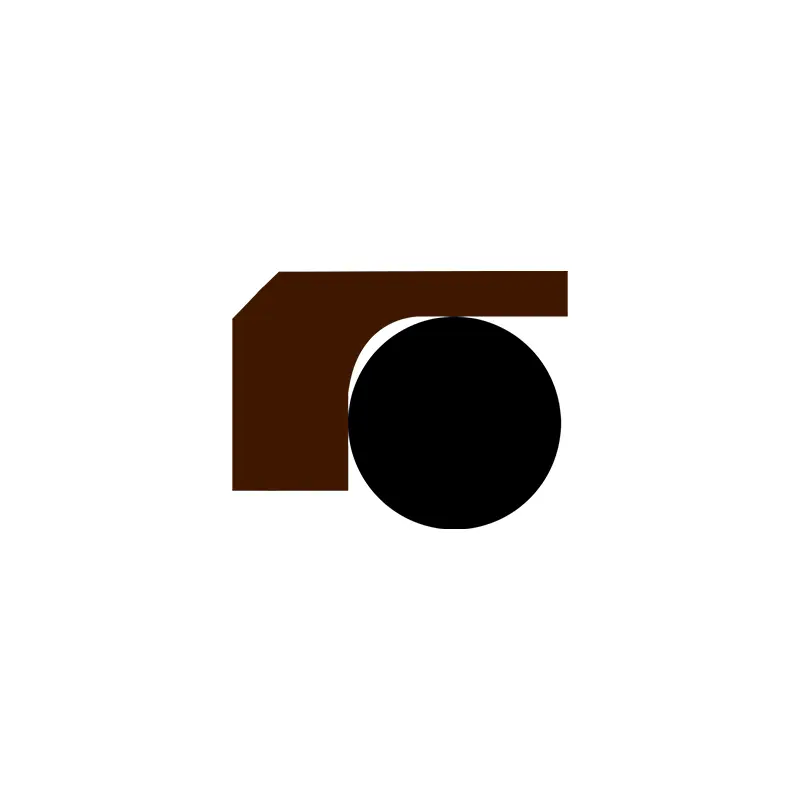

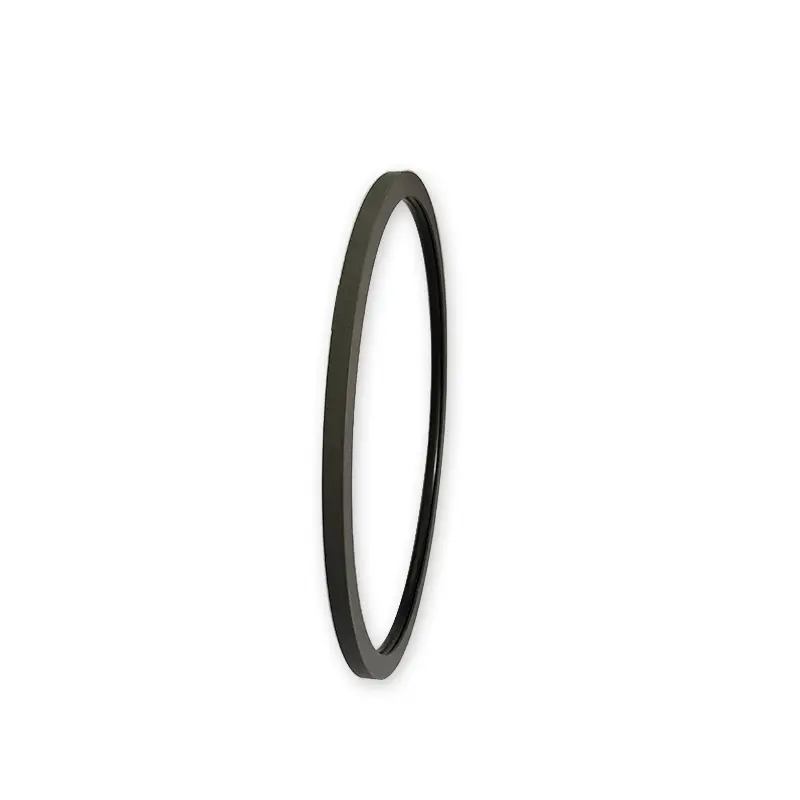

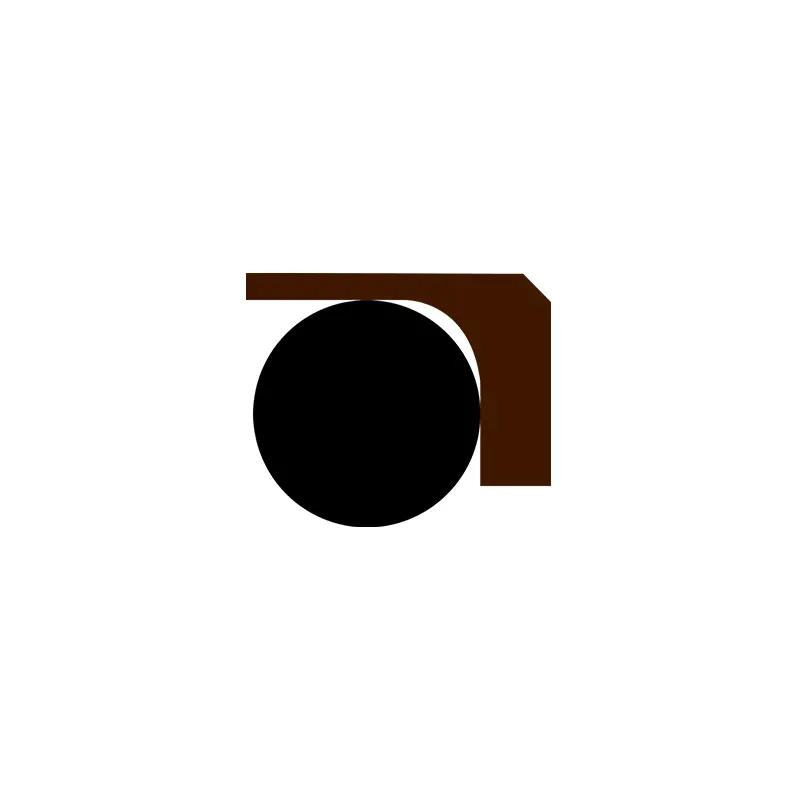

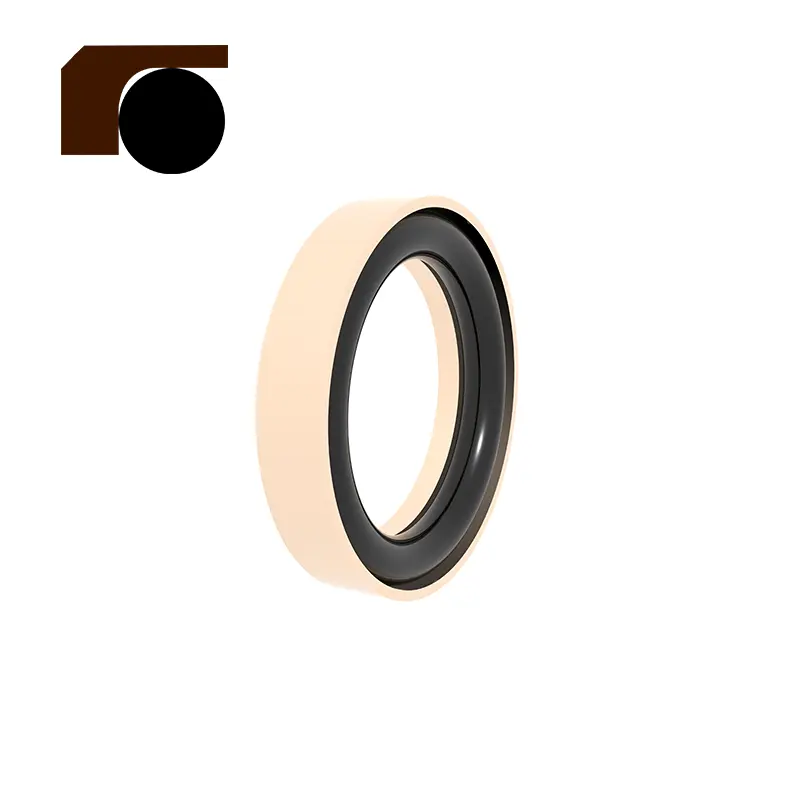

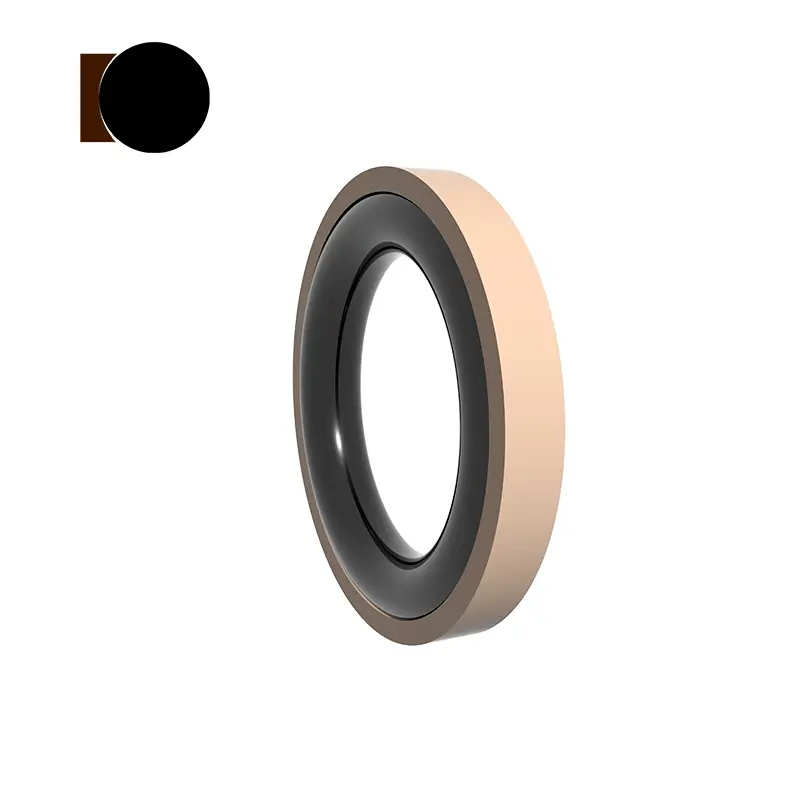

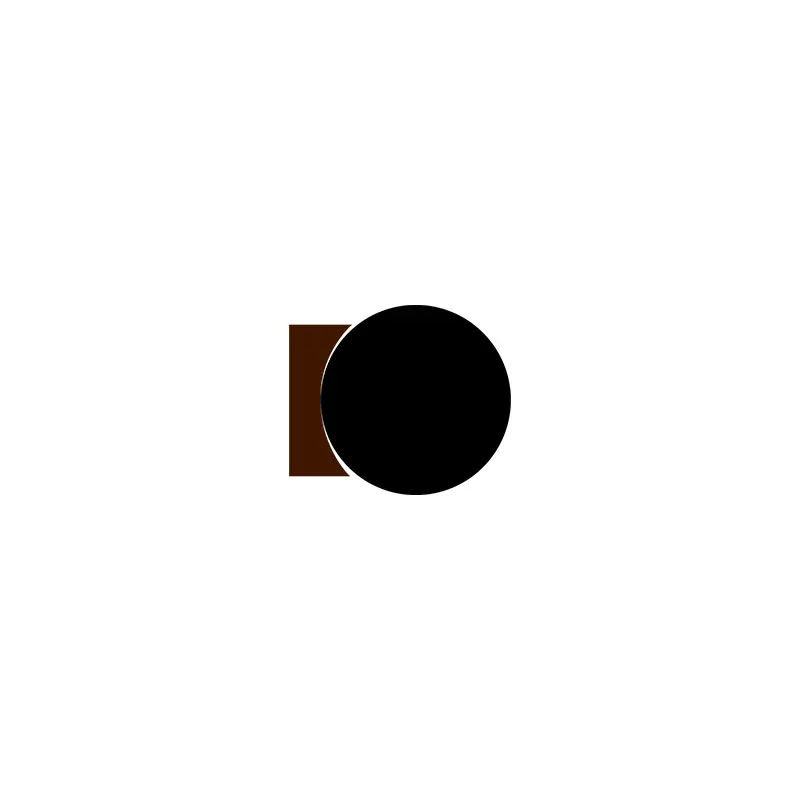

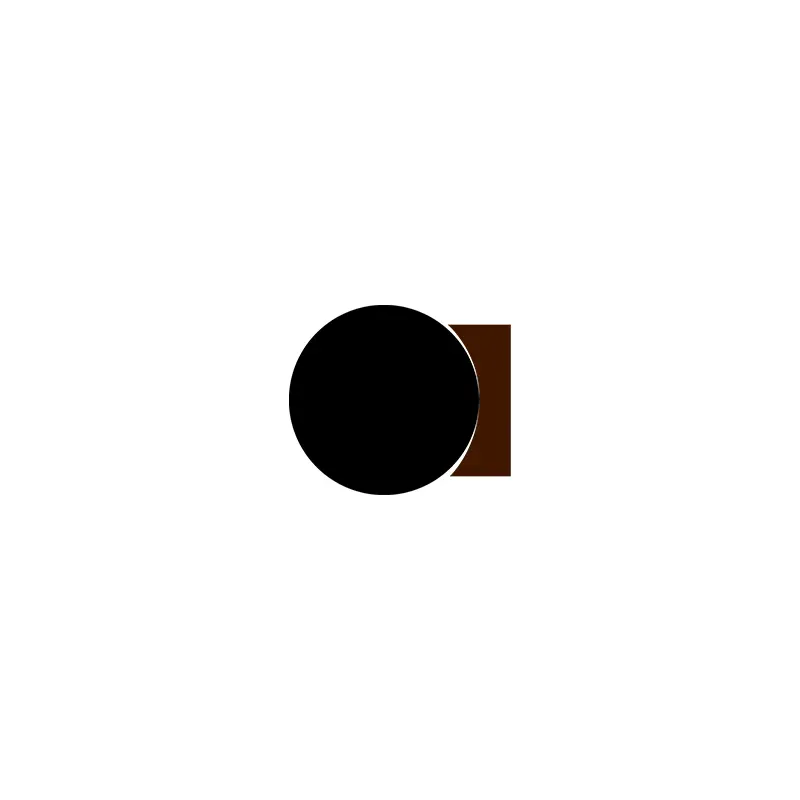

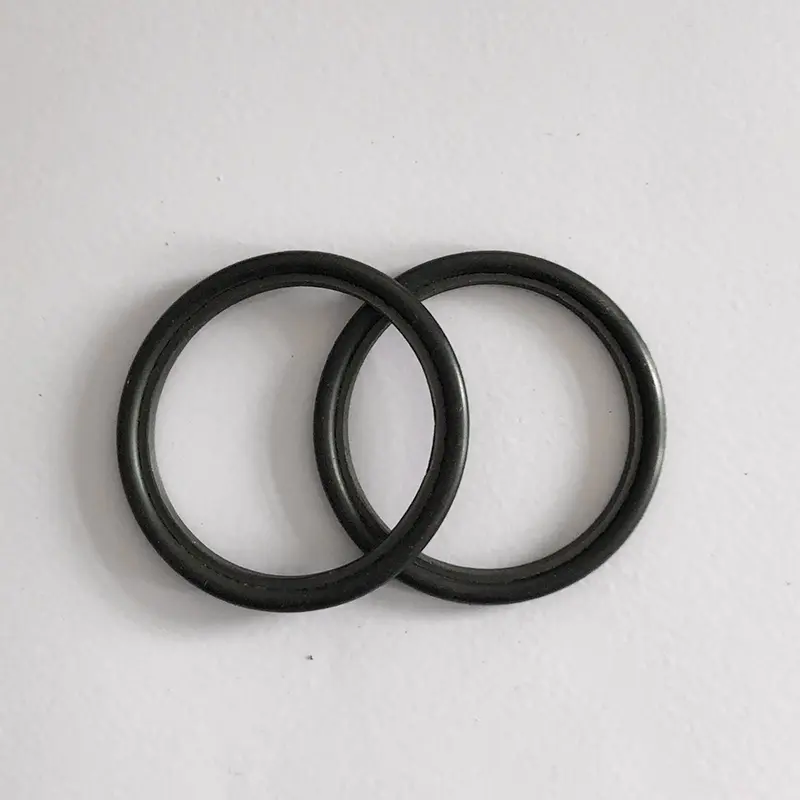

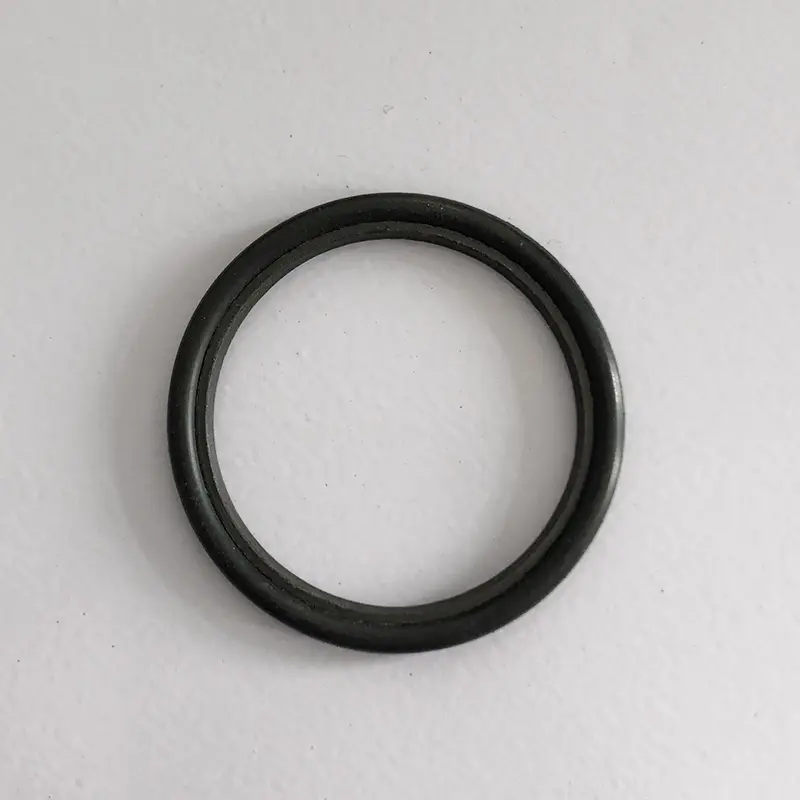

Este selo é composto por um anel de vedação em ângulo reto feito de PTFE e um anel de O. O anel de O é pré-comprovado para gerar uma força de fixação para alcançar a vedação. A força de fixação do selo aumenta sob pressão, ou seja, quanto maior a pressão, melhor a vedação. Como o anel deslizante adota uma estrutura de costela lateral, o anel de O não será espremido e pode suportar alta pressão.

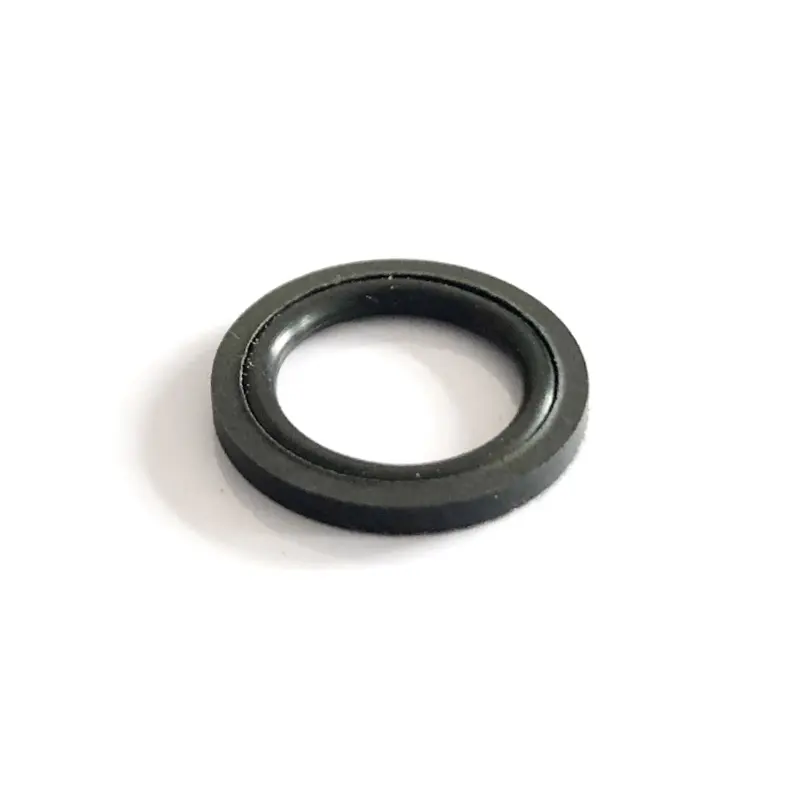

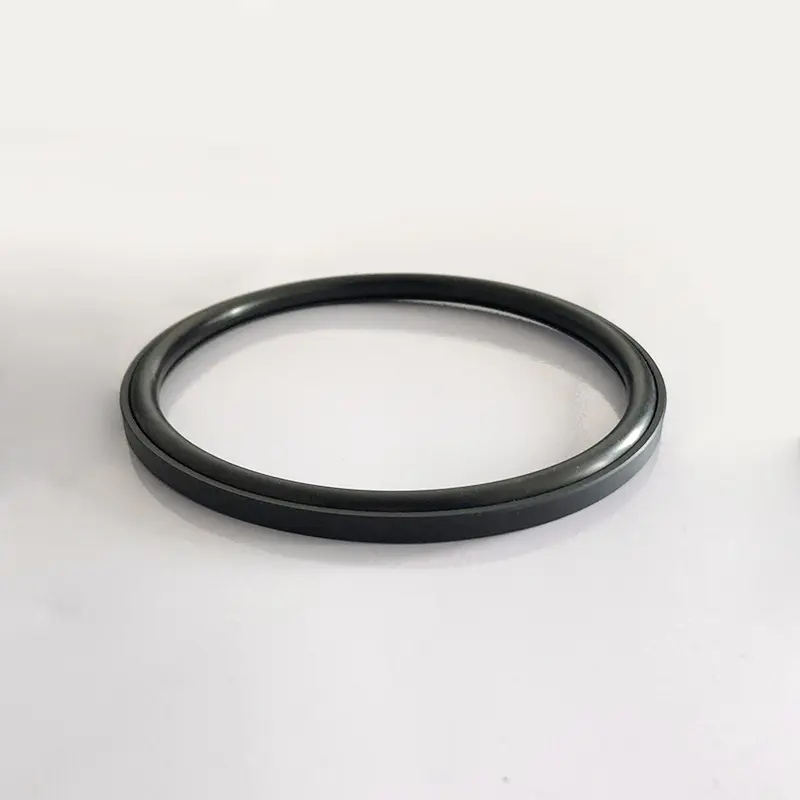

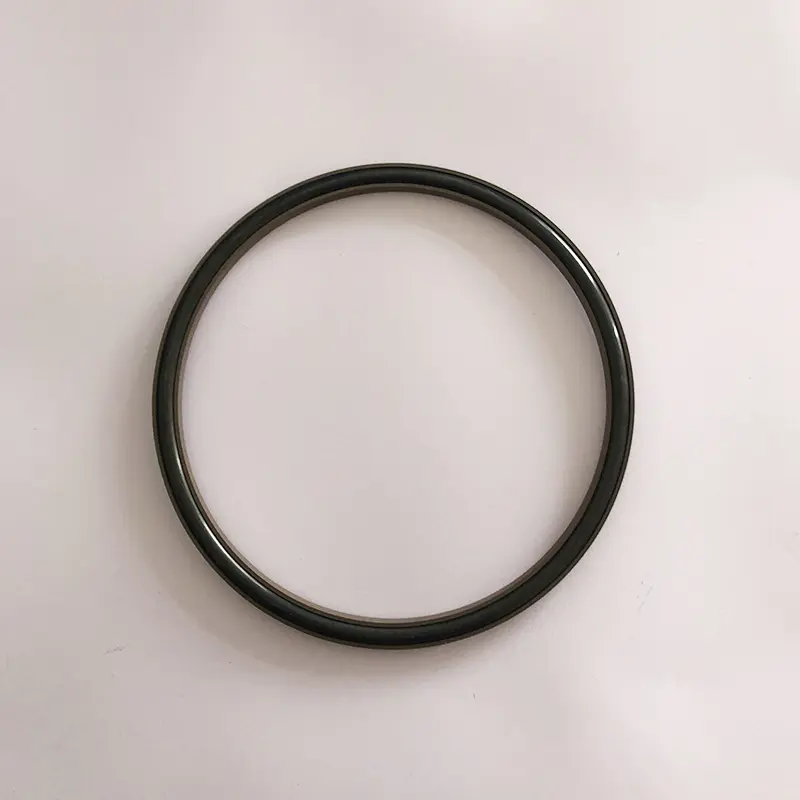

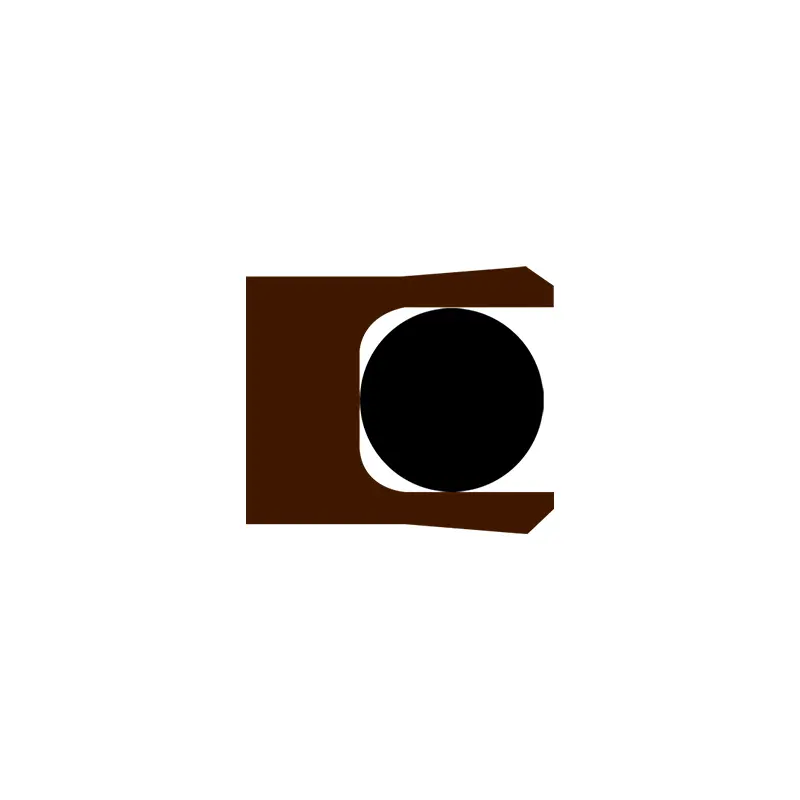

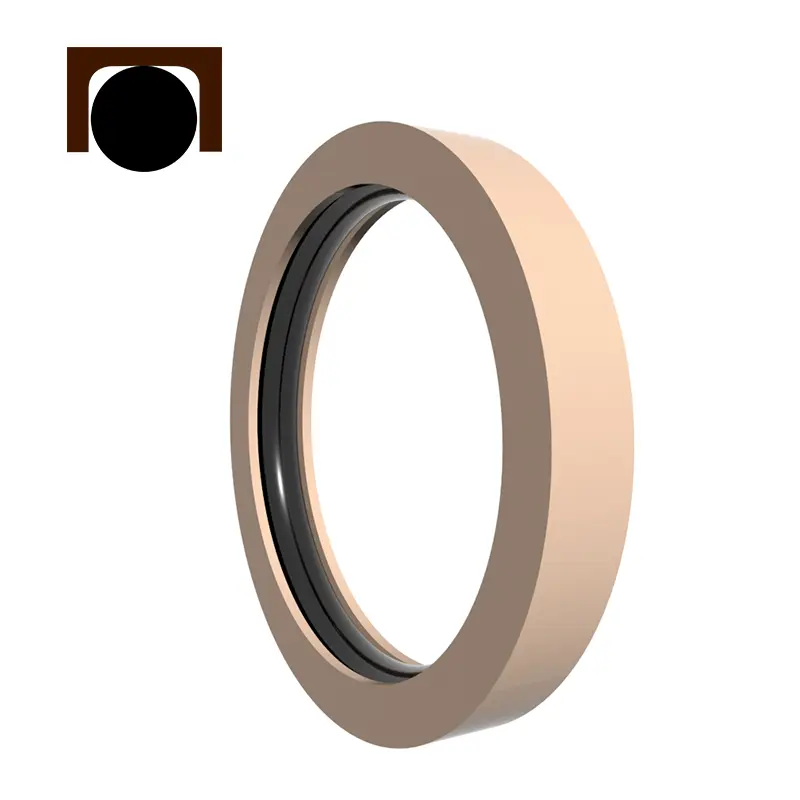

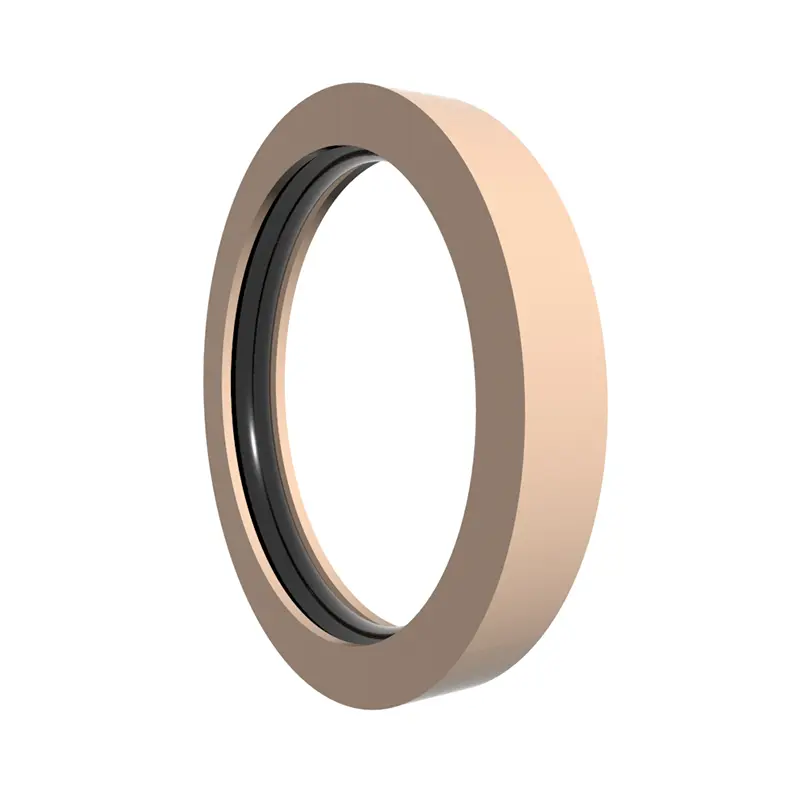

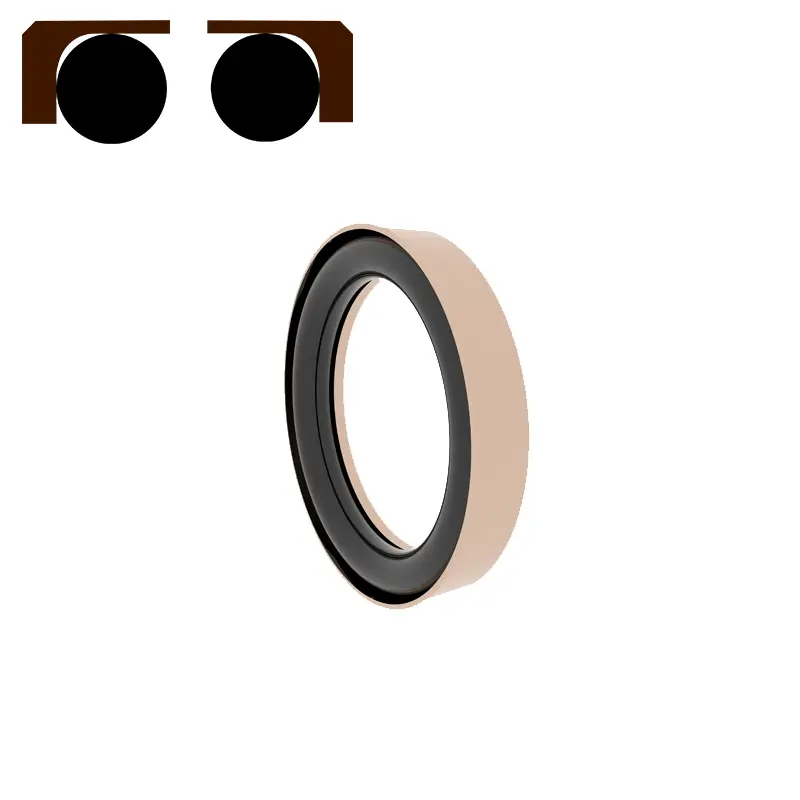

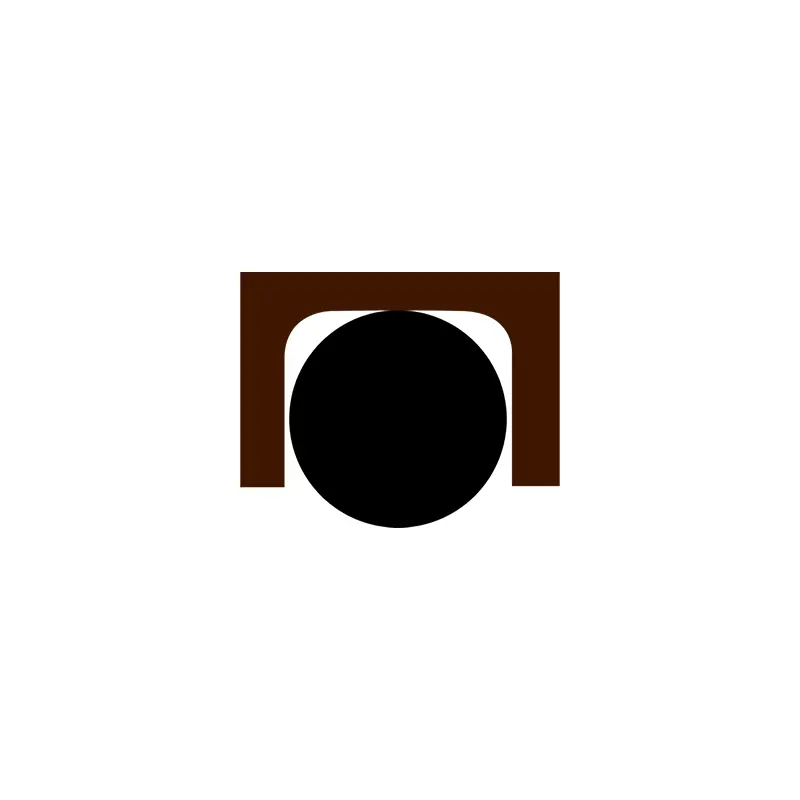

Este selo é composto por um anel de vedação em forma de C PTFE e um anel de O. O anel de O é pré-comprovado para gerar uma força de fixação para alcançar a vedação. A força de fixação do selo aumenta sob pressão, ou seja, quanto maior a pressão, melhor a vedação. Como o anel deslizante adota uma estrutura de costela dupla face, o anel de O não será espremido e pode suportar alta pressão.
RC2873
RC2874

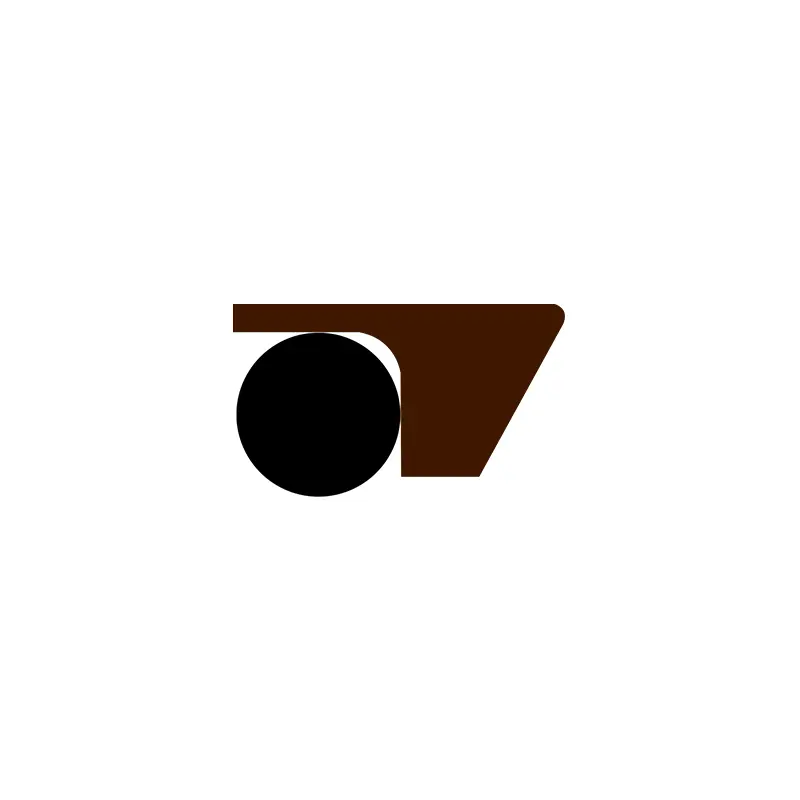

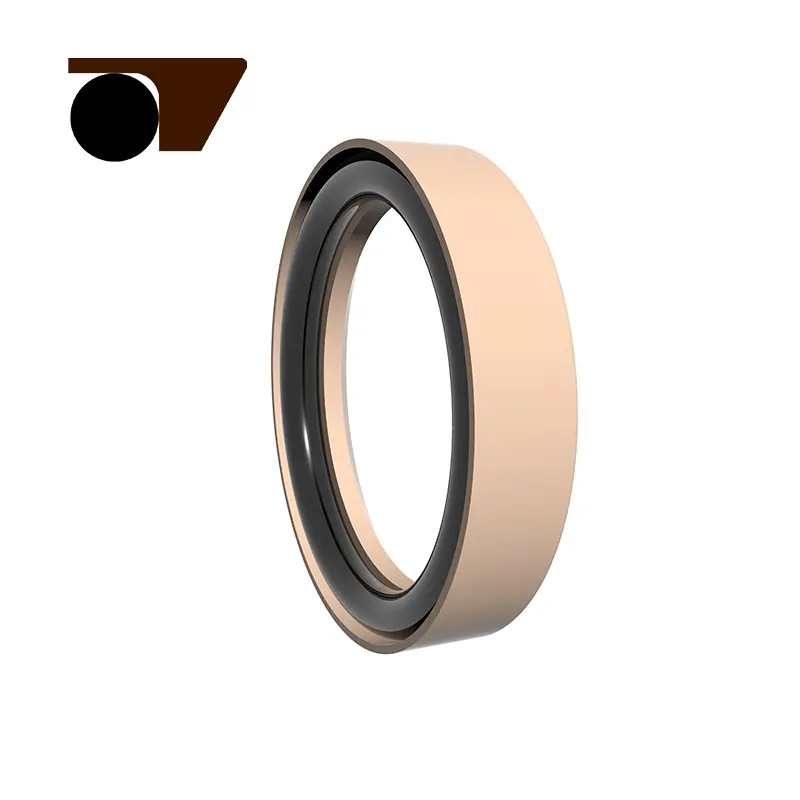

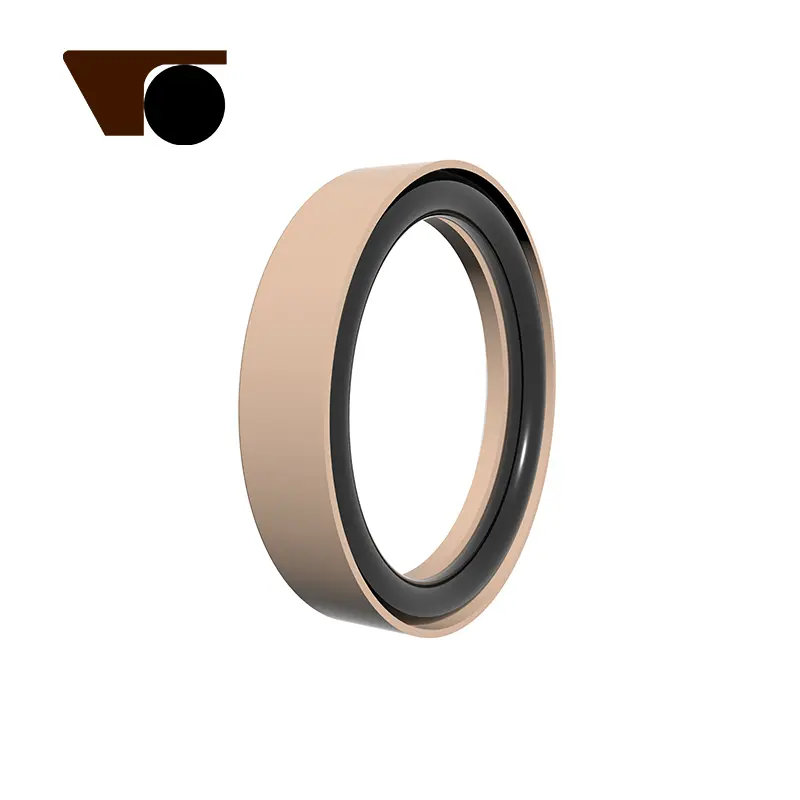

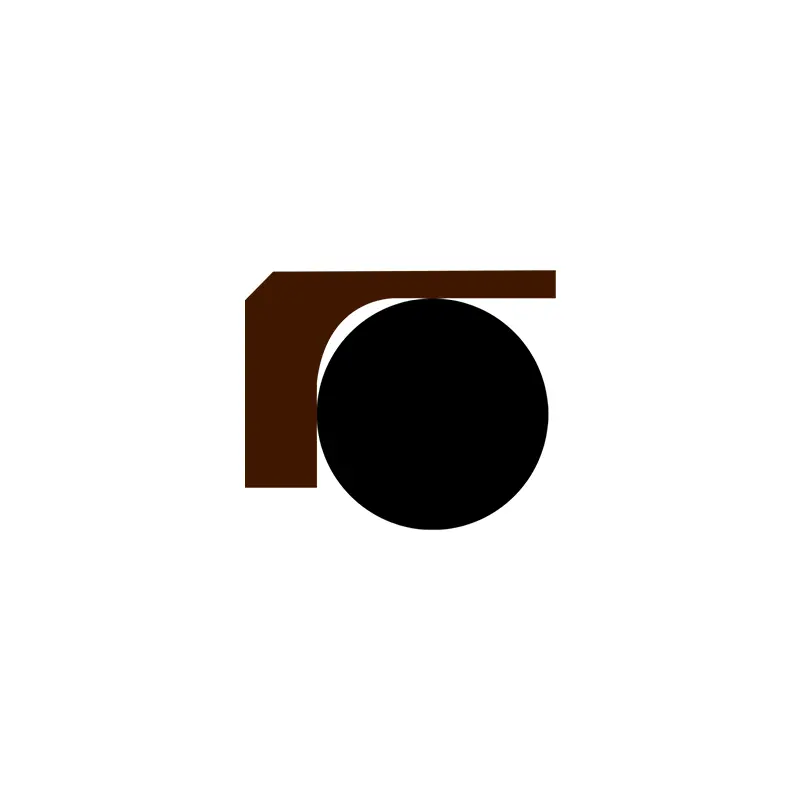

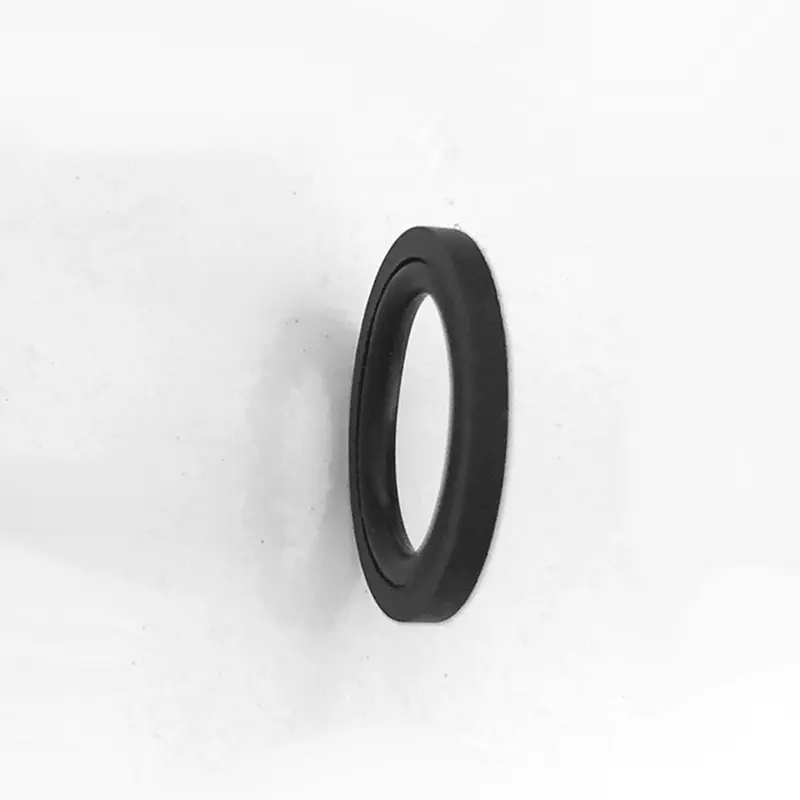

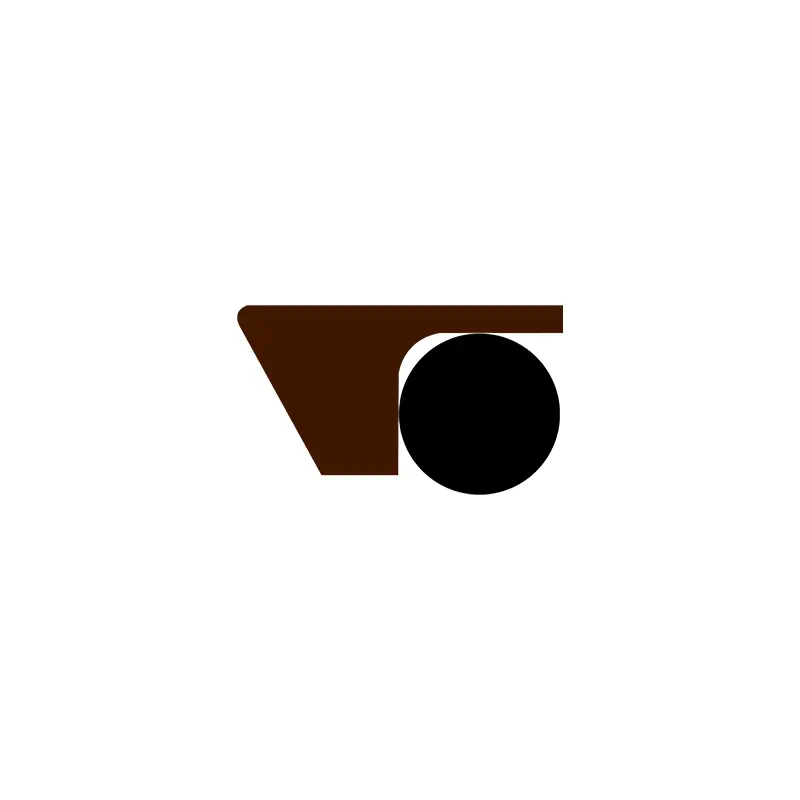

Este selo é composto por um anel de vedação em forma de pé feito de material de PTFE modificado e um anel de O. O anel de O é pré-comprovado para gerar uma força de fixação para alcançar a vedação. A força de fixação do selo aumenta sob pressão, ou seja, quanto maior a pressão, melhor a vedação. Como o anel deslizante adota uma estrutura de costela em forma de pé lateral, o anel de O não será espremido e pode suportar alta e ultra-alta pressão.
Especificações:

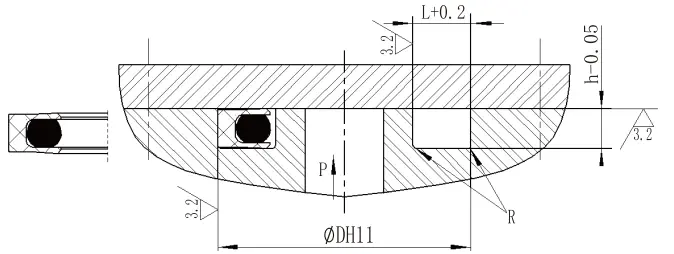

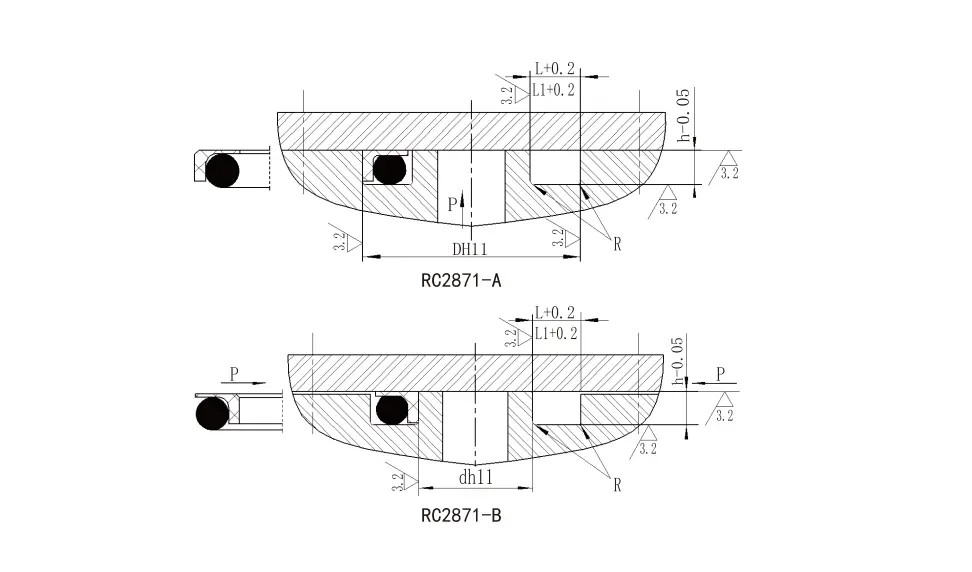

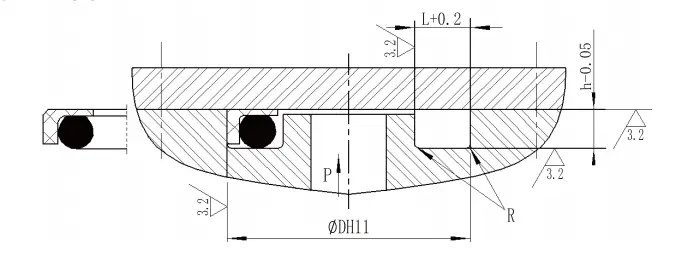

| RC2871-A Especificações do tipo de pressão interna (todas as especificações dentro da faixa de parâmetros estão disponíveis) | |||||
| Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Largura do sulco
L1+0,2 Pressão> 80mpa |
Cantos arredondados Rmax |
Diâmetro do fio do anel de O dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Especificações do tipo de pressão externa (todas as especificações dentro da faixa de parâmetros estão disponíveis) | |||||
| Faixa de diâmetro externo DH11 | Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Largura do sulco L1+0,2 Pressão> 80mpa |
Cantos arredondados Rmax | Diâmetro do fio do anel de O dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

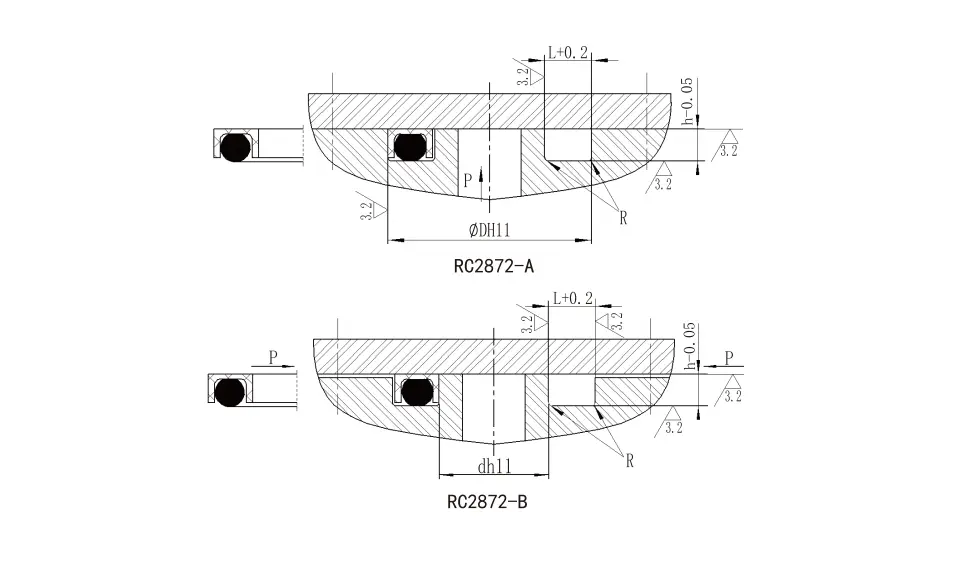

| RC2872-A Especificações do tipo de pressão interna (todas as especificações dentro da faixa de parâmetros estão disponíveis) | ||||
| Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Cantos arredondados Rmax |
Diâmetro do fio do anel de O dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Especificações do tipo de pressão externa (todas as especificações dentro da faixa de parâmetros estão disponíveis) | ||||
| Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Cantos arredondados R |
Diâmetro do fio do anel de O dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Faixa de diâmetro externo IE11 |
Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Cantos arredondados Rmax |
Diâmetro do fio do anel de O dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Faixa de diâmetro externo IE11 |
Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Cantos arredondados Rmax |
Diâmetro do fio do anel de O dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

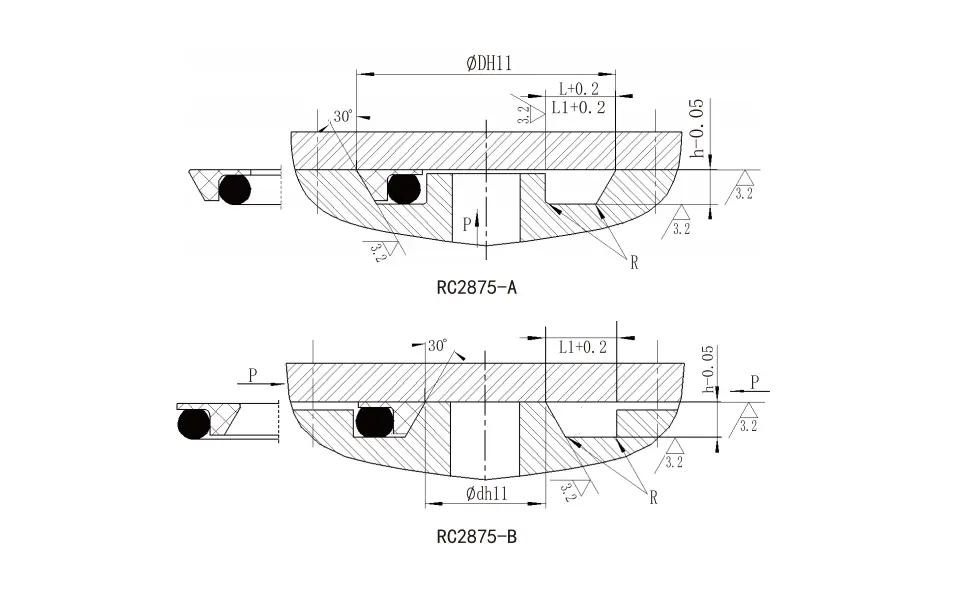

| RC2875-A Especificações do tipo de pressão interna (todas as especificações dentro da faixa de parâmetros estão disponíveis) | |||||
| Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Largura do sulco L1+0,2 Pressão> 100MPa |
Cantos arredondados Rmax |
Diâmetro do fio do anel de O dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Especificações do tipo de pressão externa (todas as especificações dentro da faixa de parâmetros estão disponíveis) | |||||
| Faixa de diâmetro externo D H11 |
Profundidade do sulco h-0.05 |
Largura do sulco L+0.2 |
Largura do sulco L1+0,2 Pressão> 100MPa |
Cantos arredondados Rmax |
Diâmetro do fio do anel de O dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Alta pressão flange selos Condições de trabalho aplicáveis | ||||
| Perfil | Modelo | Pressão (MPA) |
Temperatura (℃) | Mídia |
 |
RC2871-A | ≤300 | -35 ~+100 (NBR com anel de O-ring) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (NBR com anel de O-ring) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (NBR com anel de O-ring) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (NBR com anel de O-ring) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (NBR com anel de O-ring) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (NBR com anel de O-ring) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (NBR com anel de O-ring) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (anel retangular correspondente NBR) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (anel retangular correspondente FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (anel retangular correspondente NBR) | Óleo hidráulico, emulsão, água, gás, etc. |
| -20 ~+200 (correspondência de O-ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (NBR com anel de O-ring) -20 ~+200 (correspondência de O-ring FKM) |
Óleo hidráulico, emulsão, água, gás, etc. |
