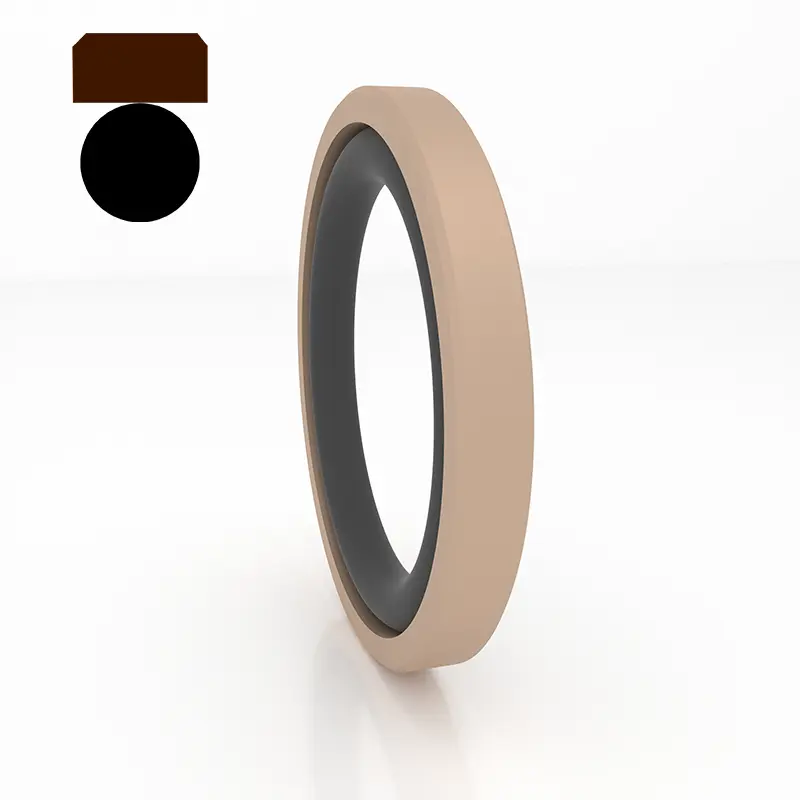

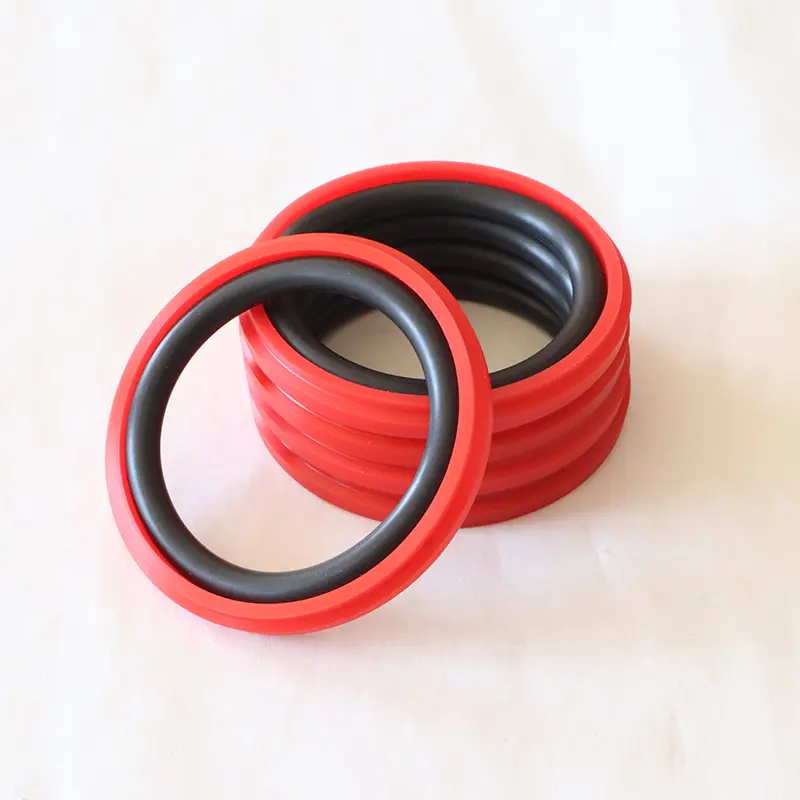

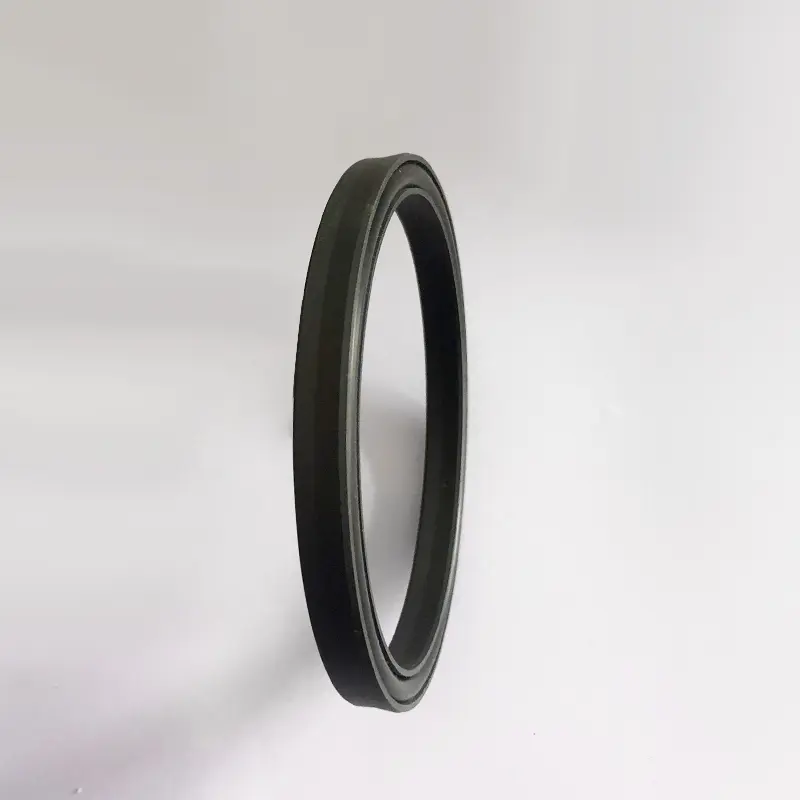

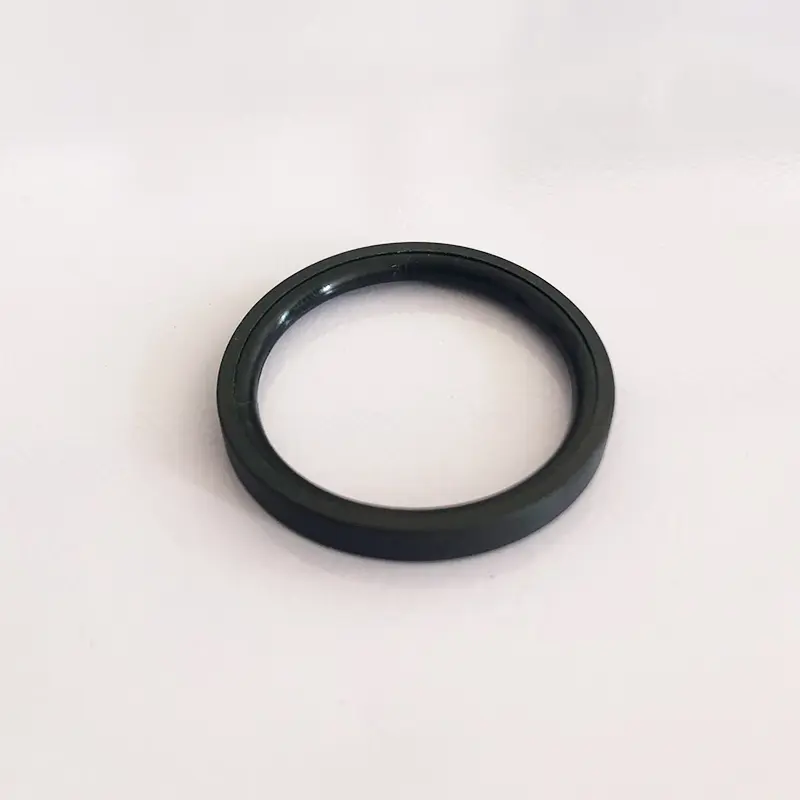

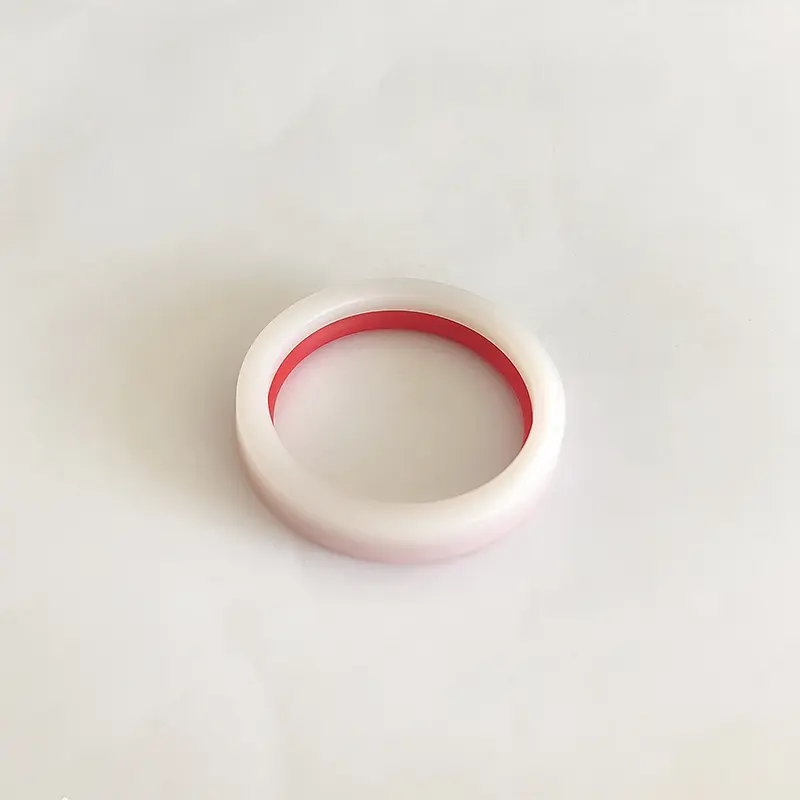

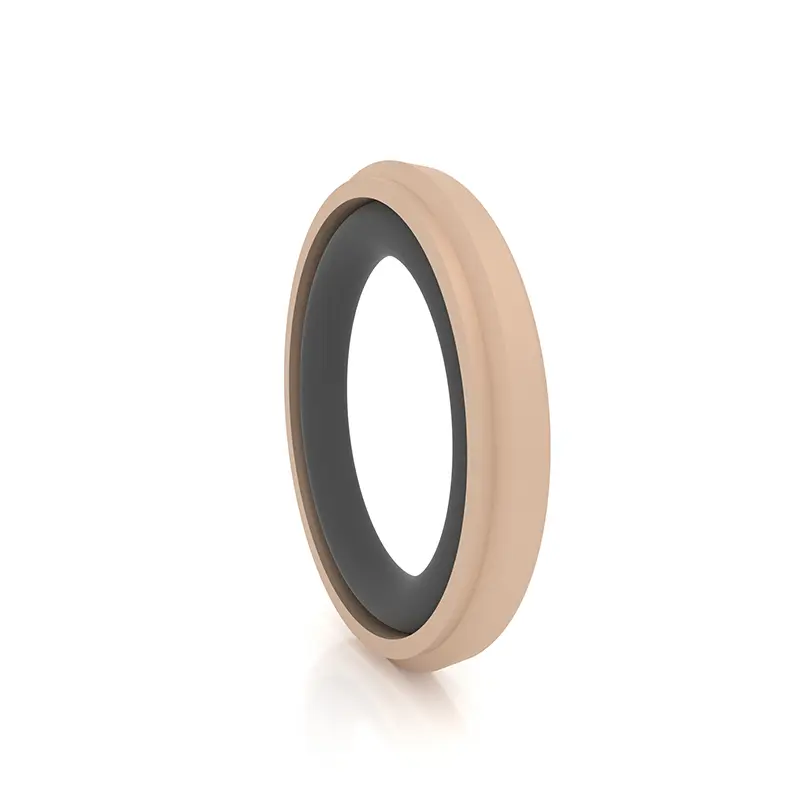

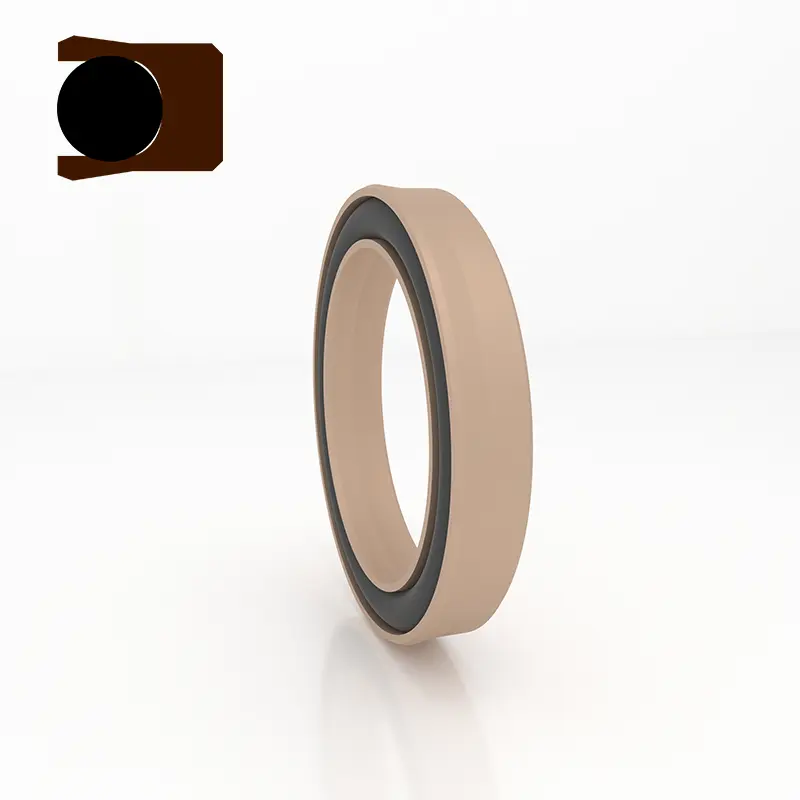

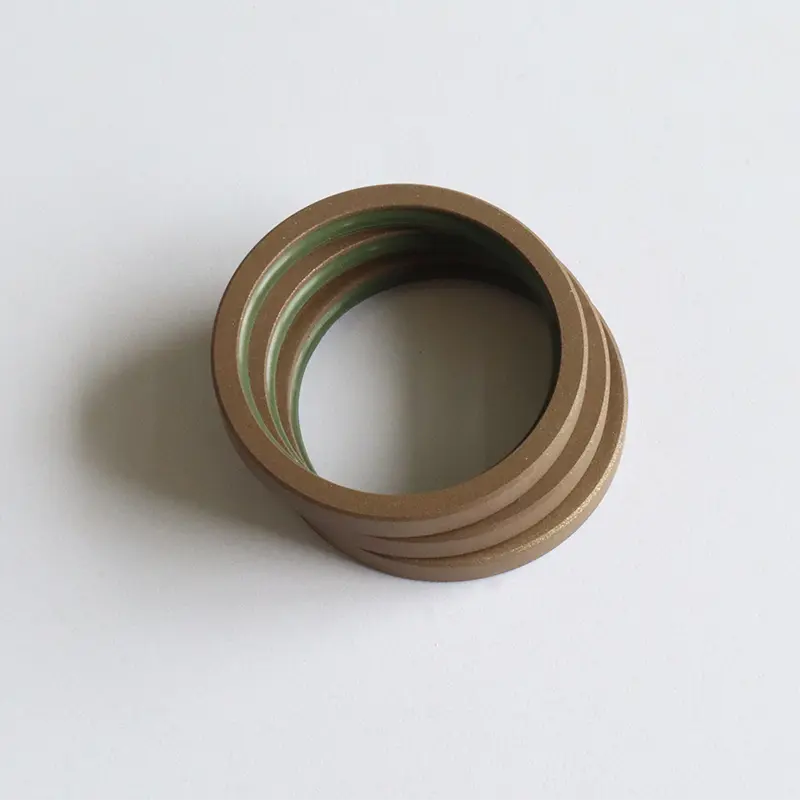

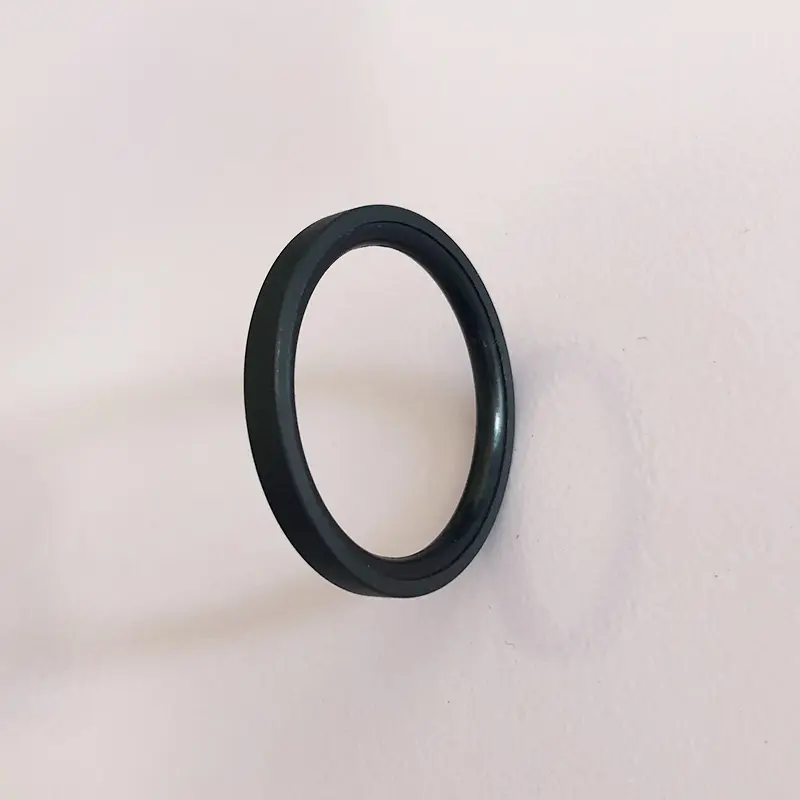

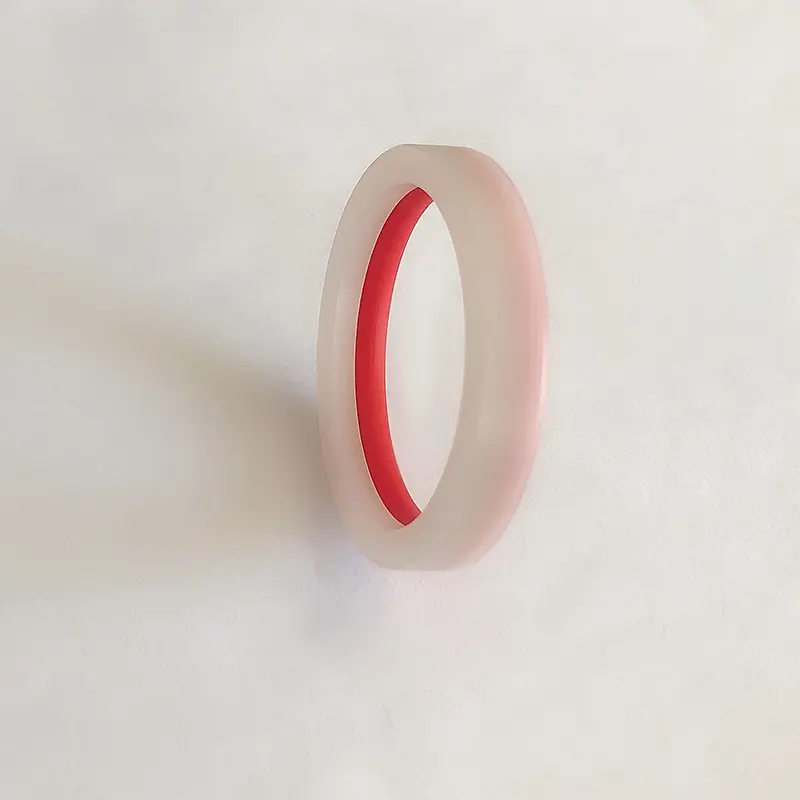

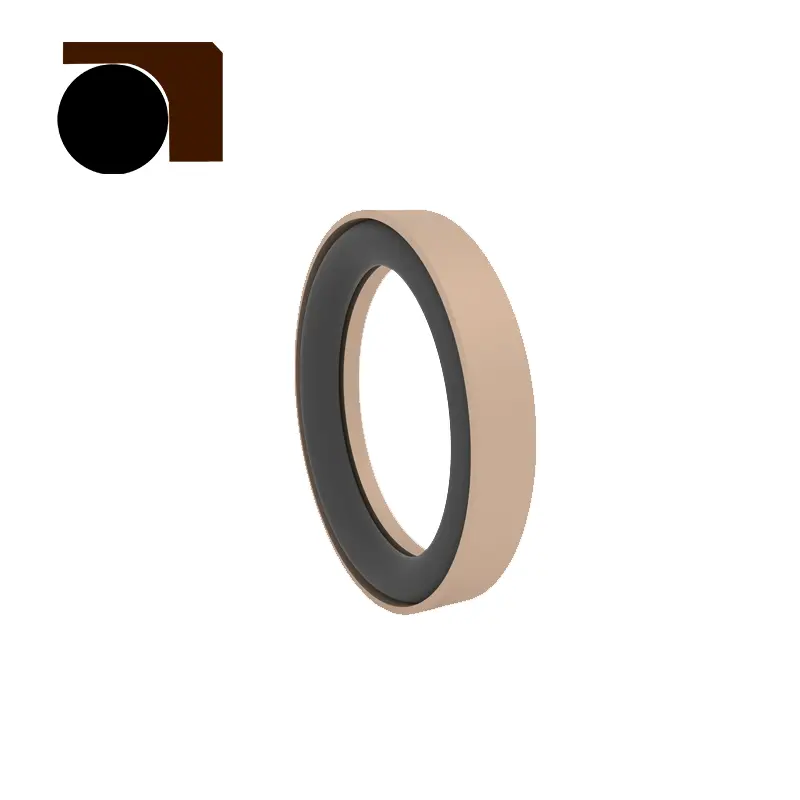

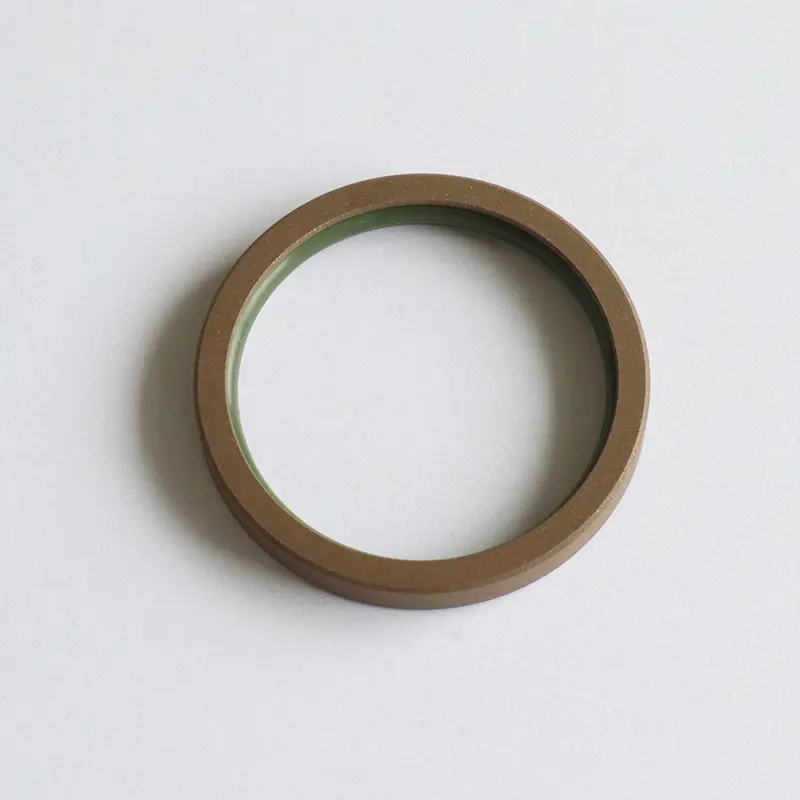

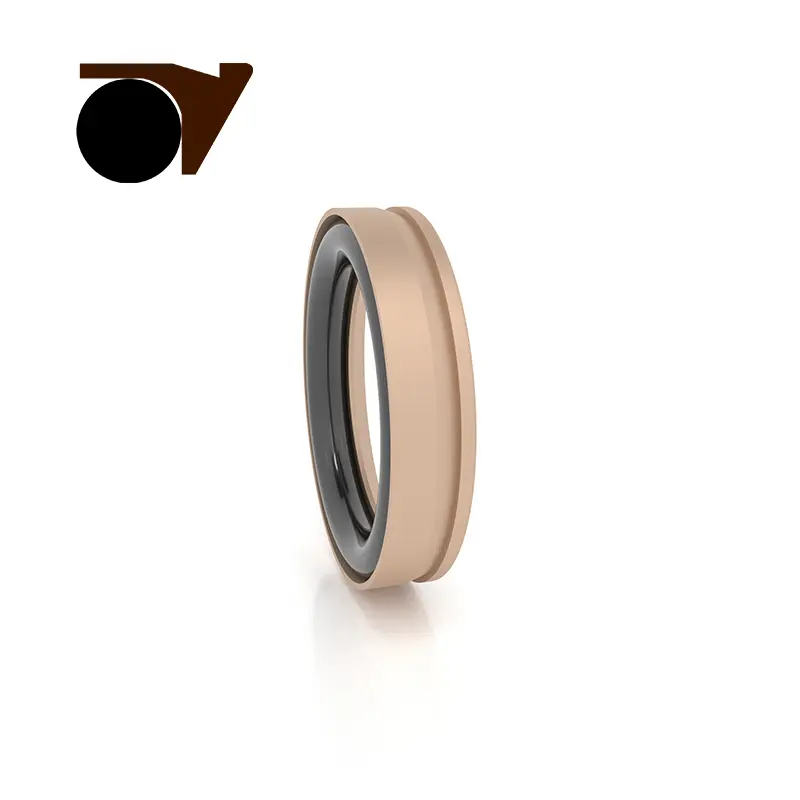

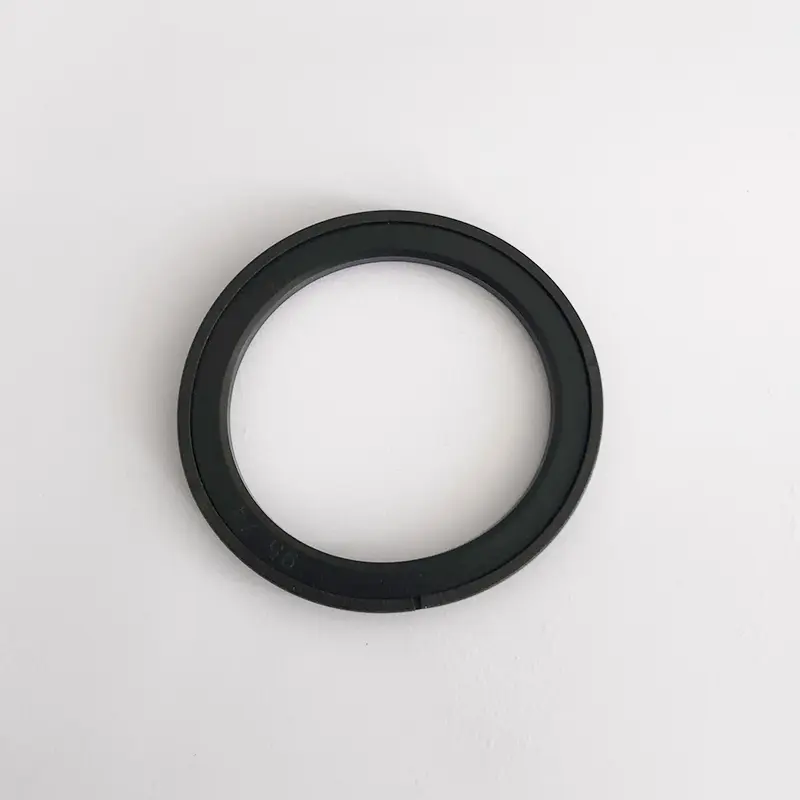

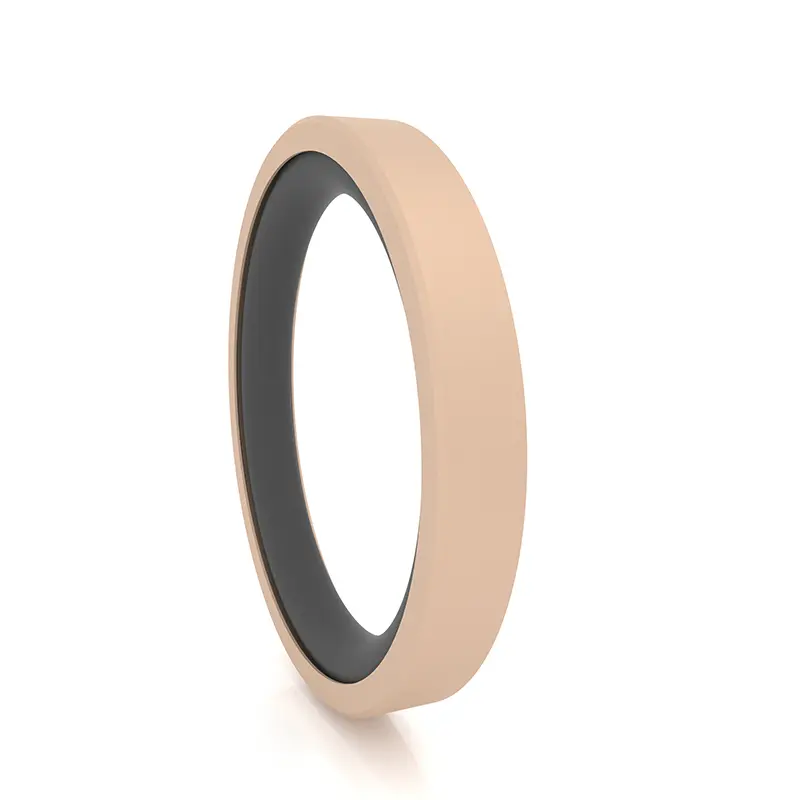

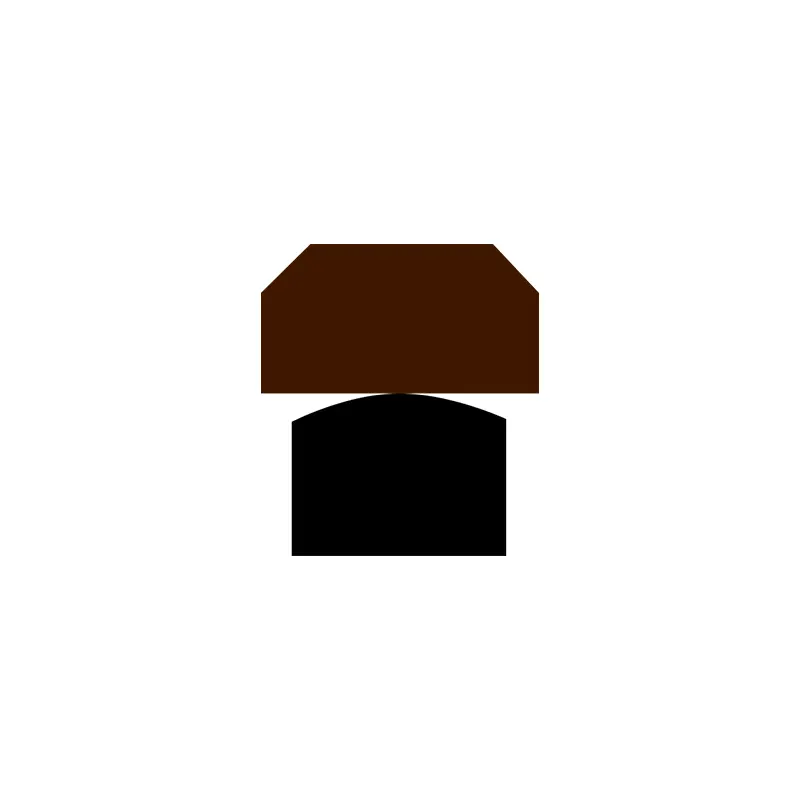

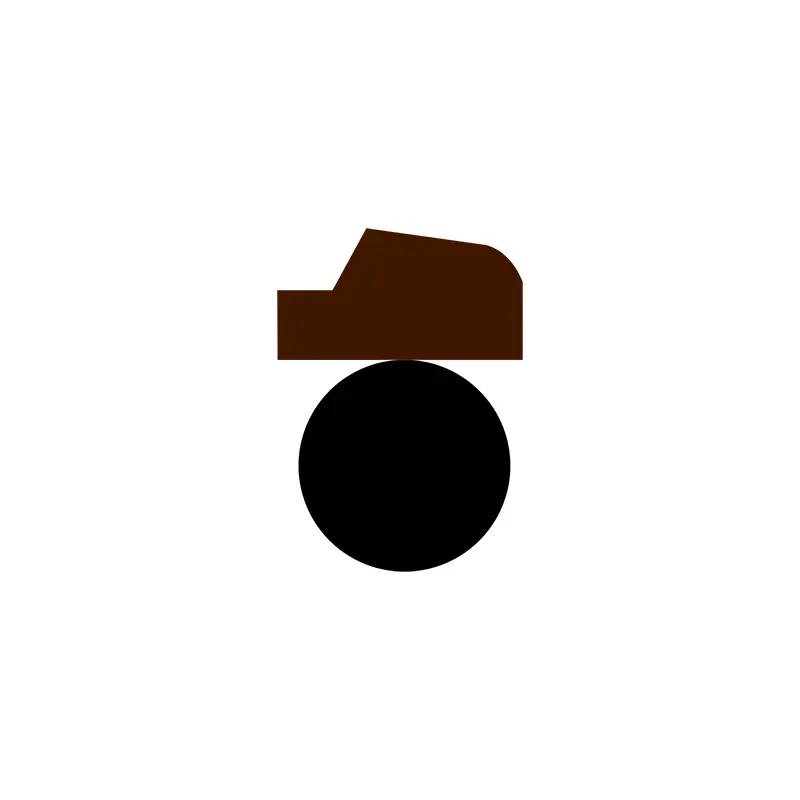

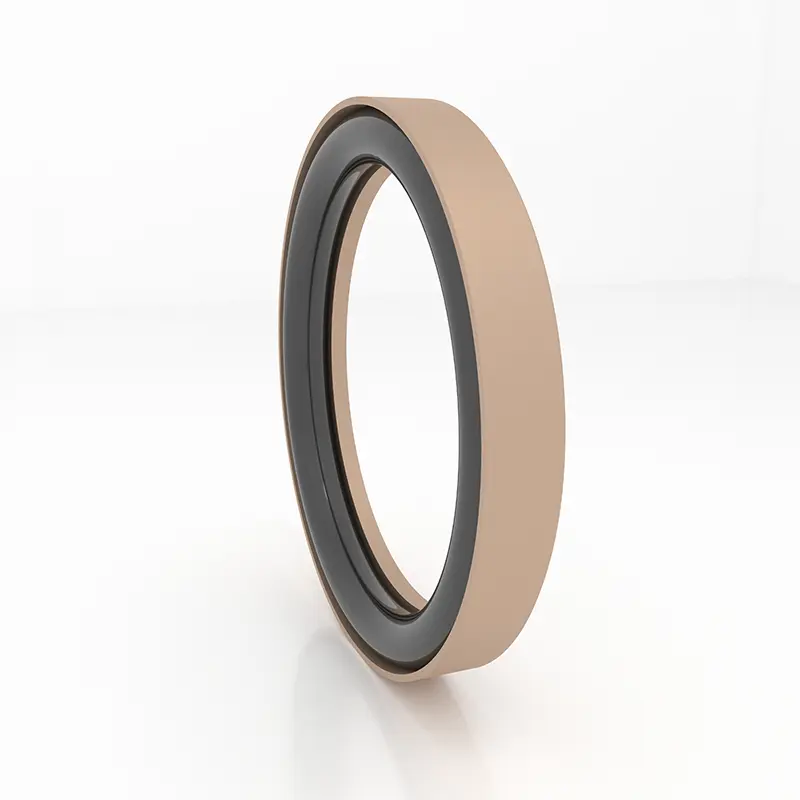

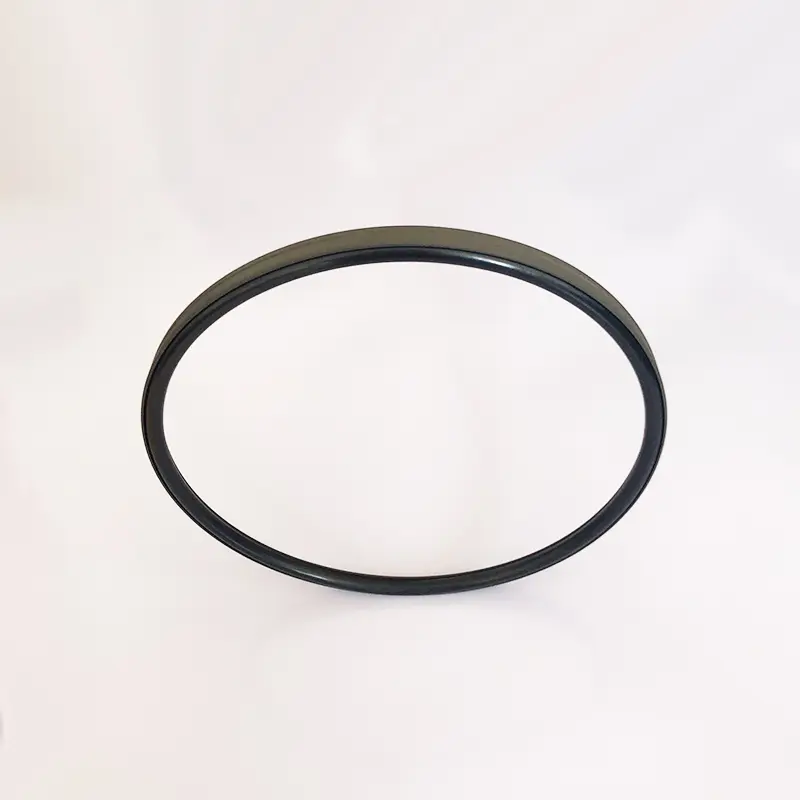

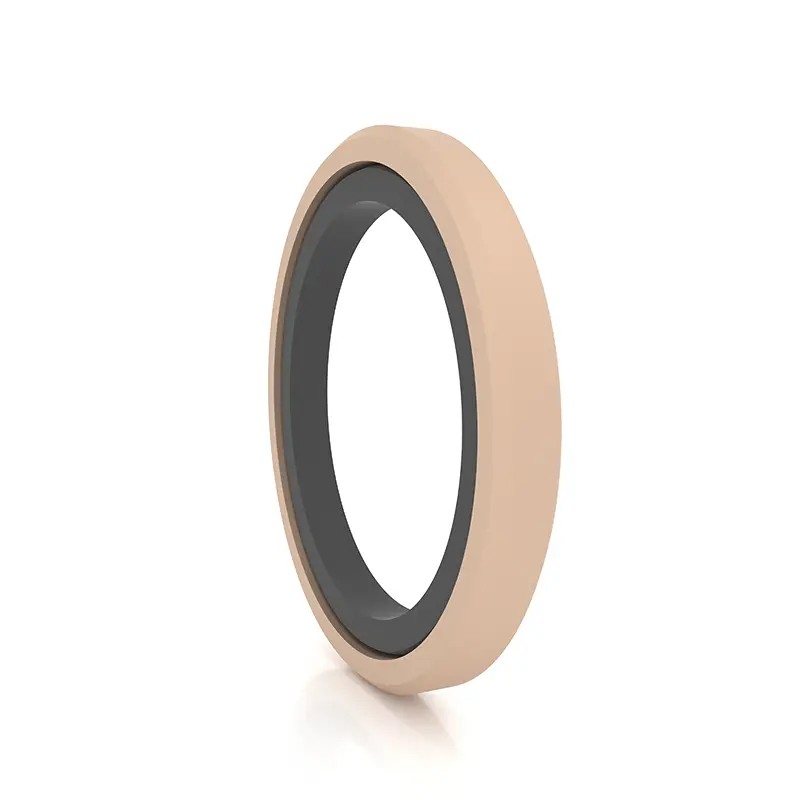

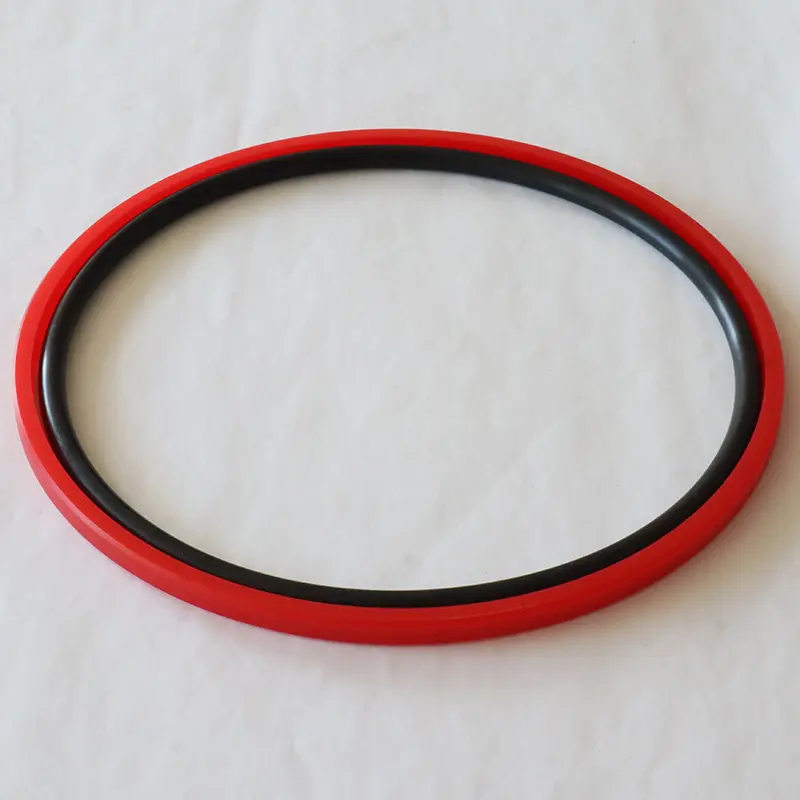

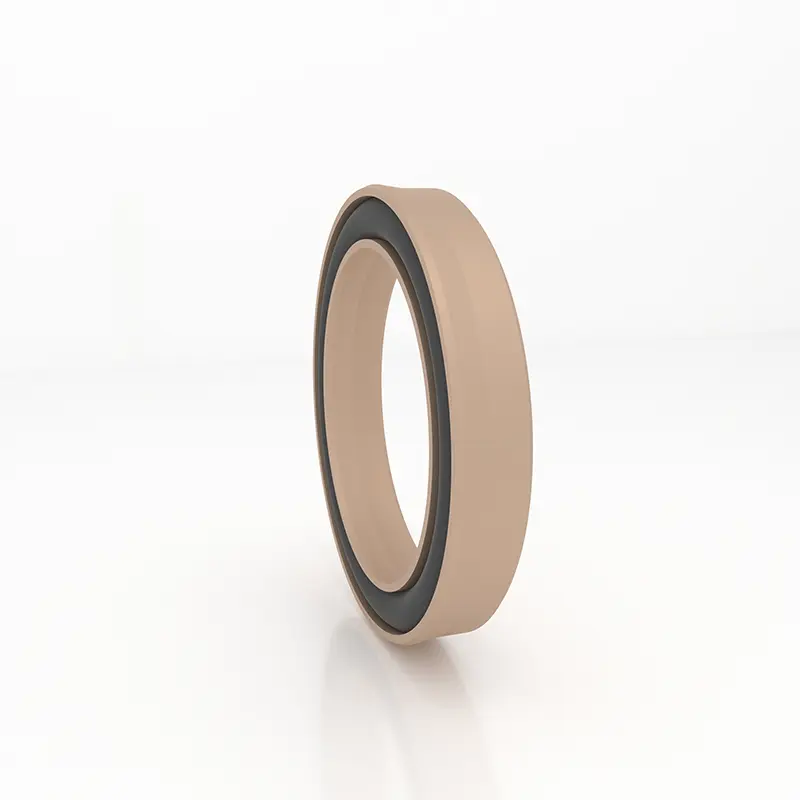

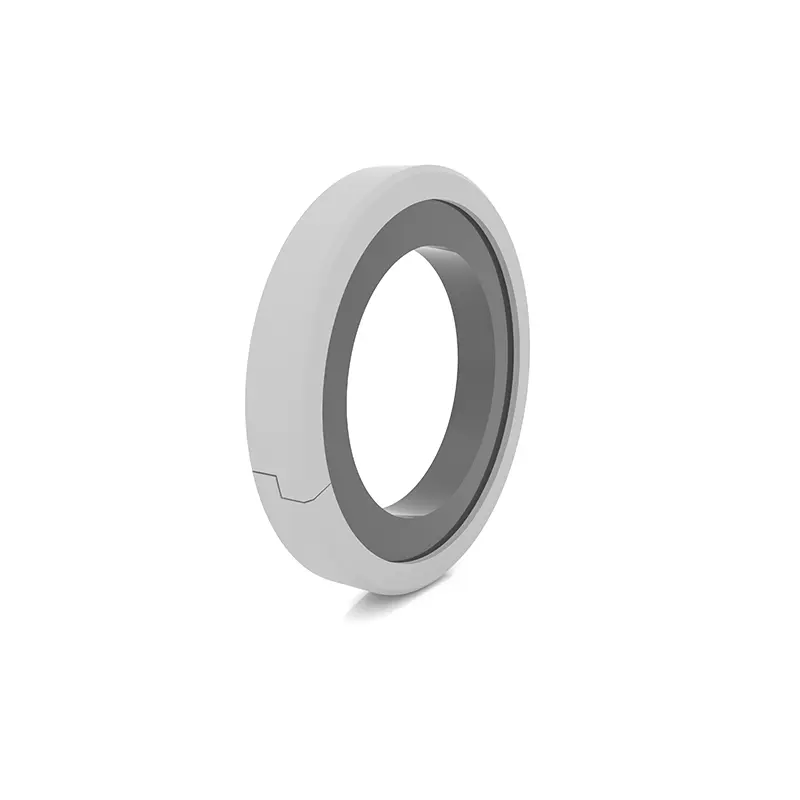

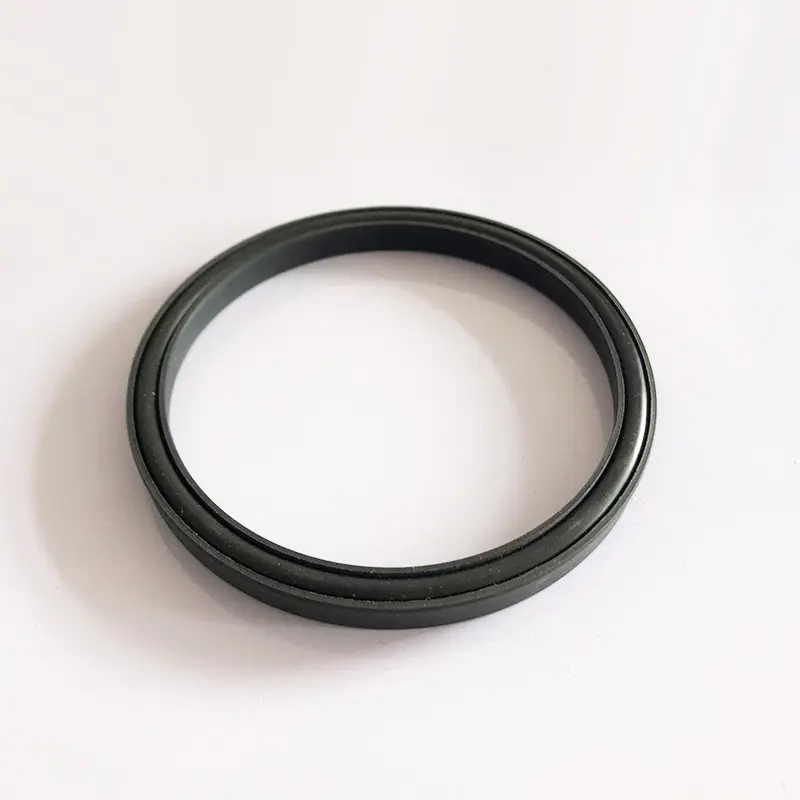

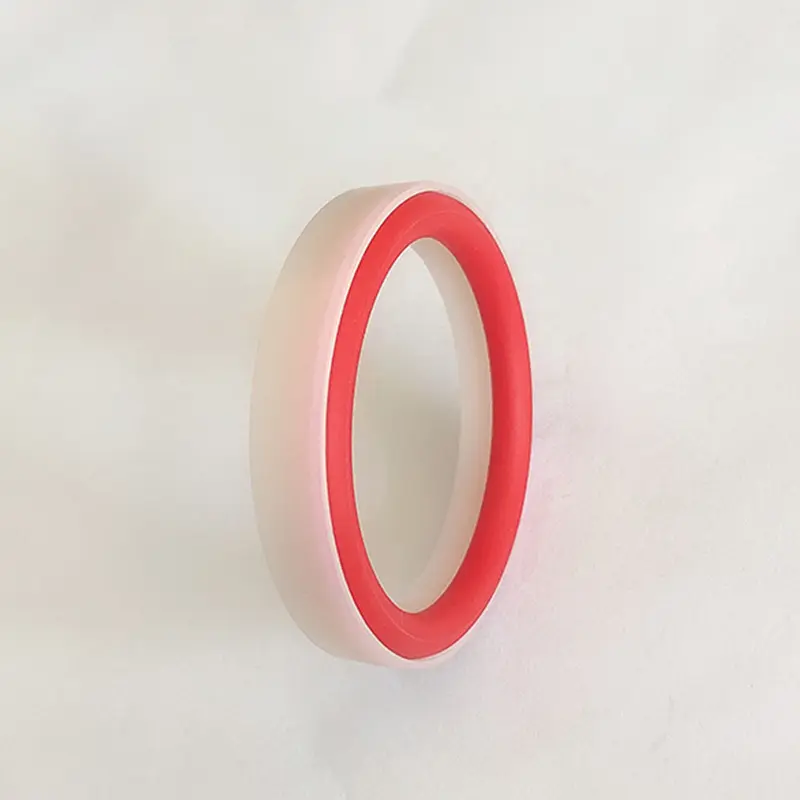

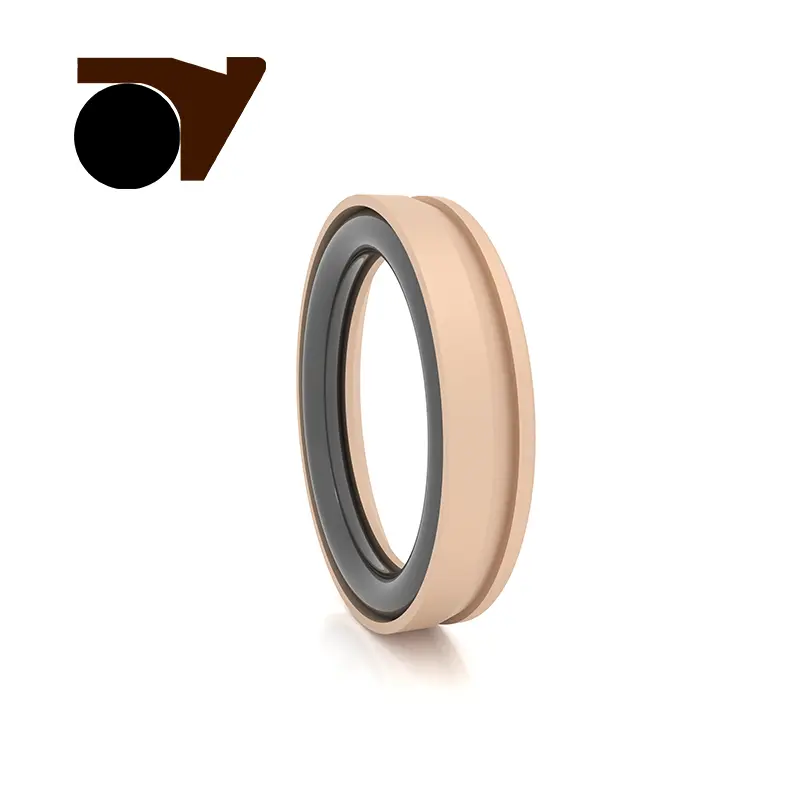

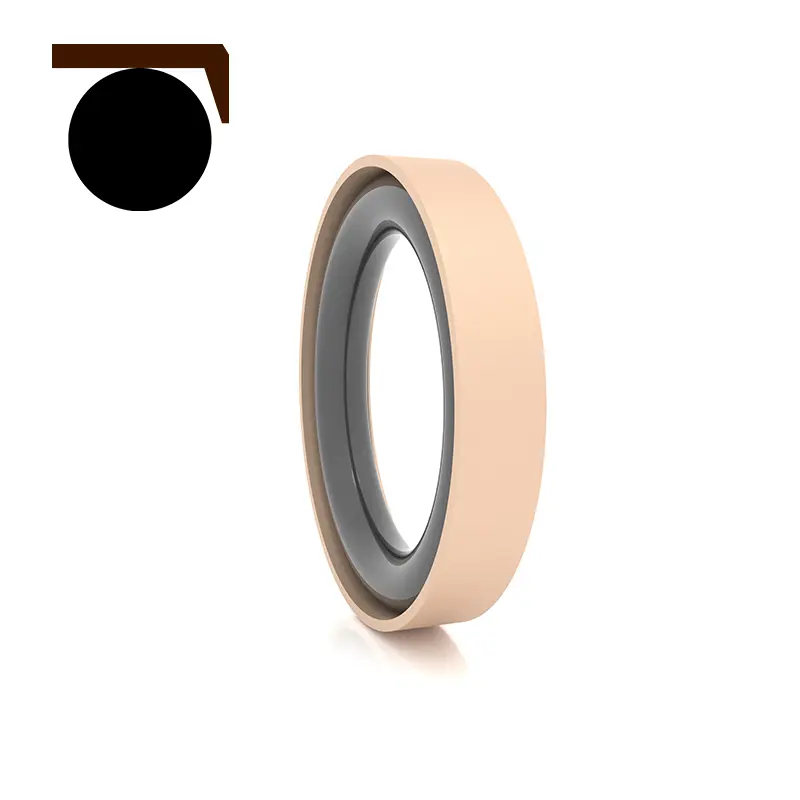

Vedações de alta pressão para orifícios

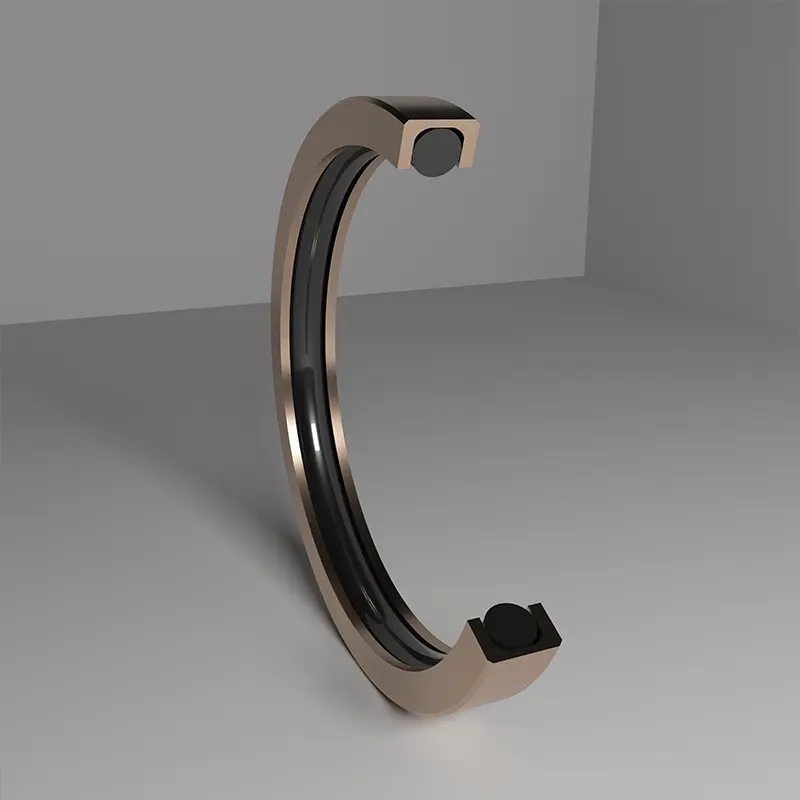

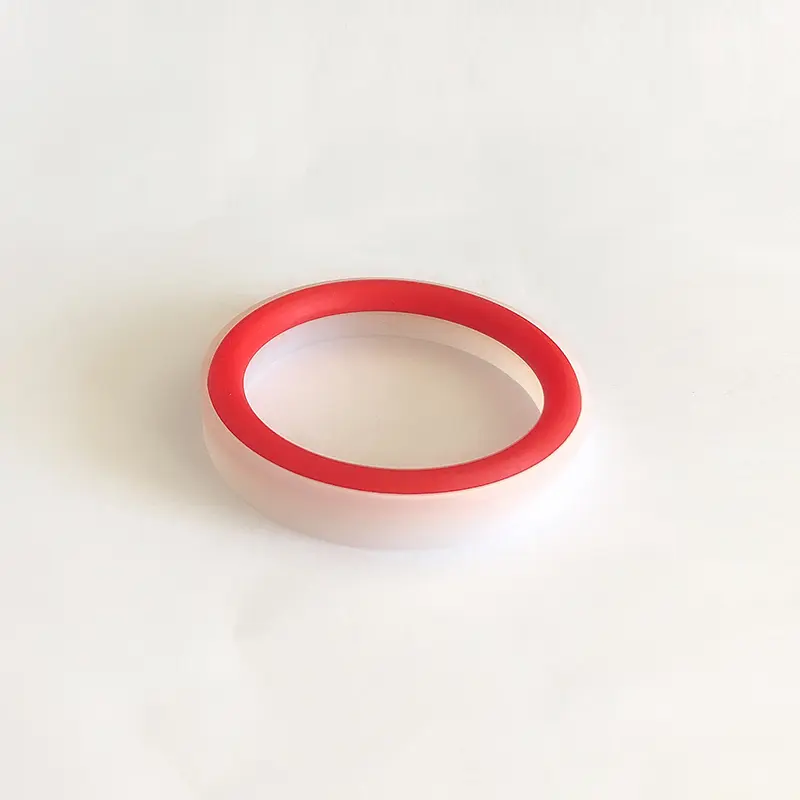

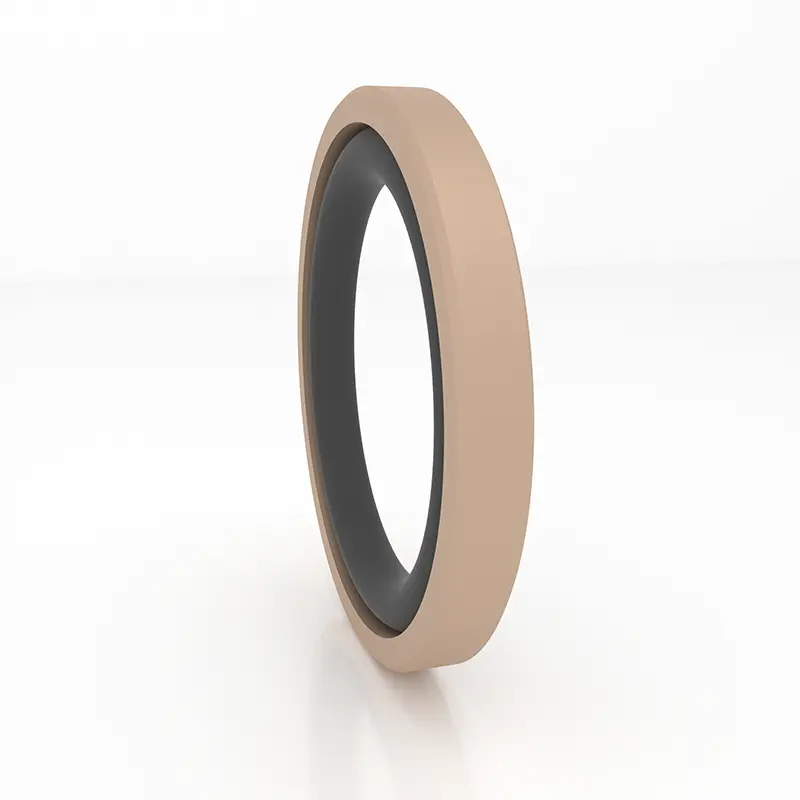

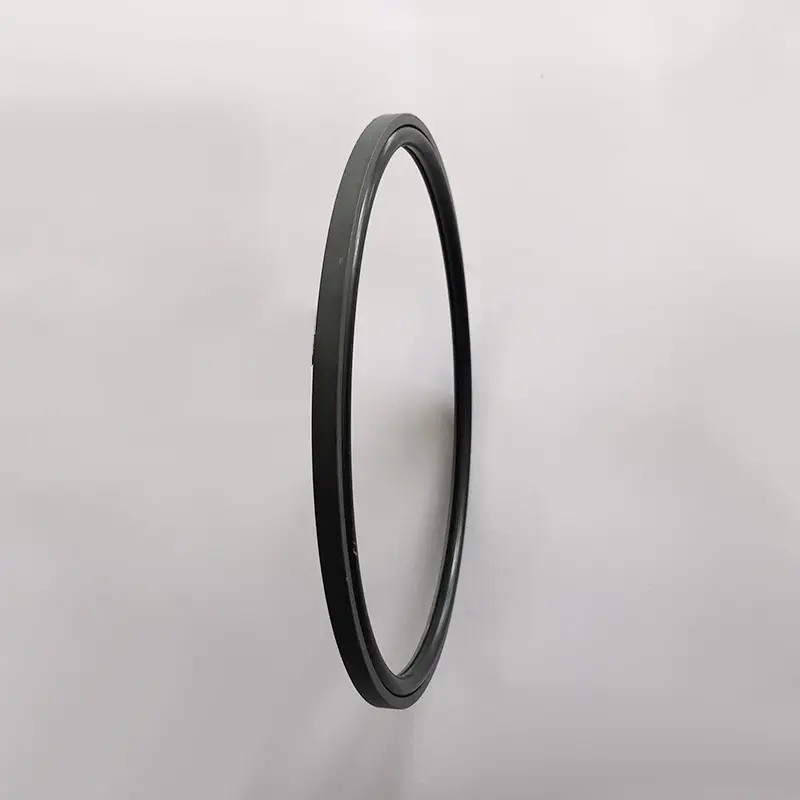

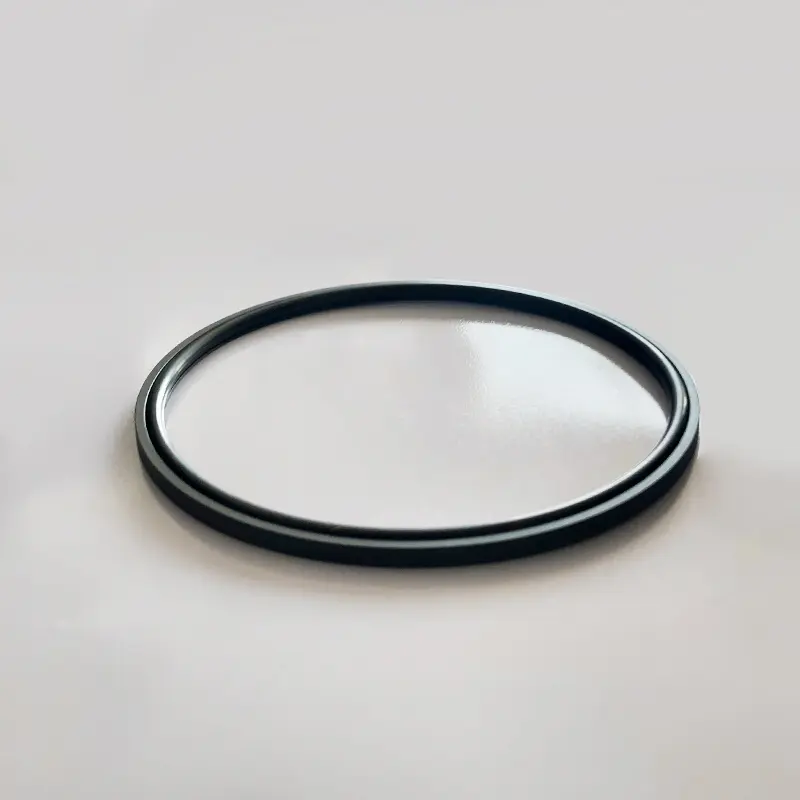

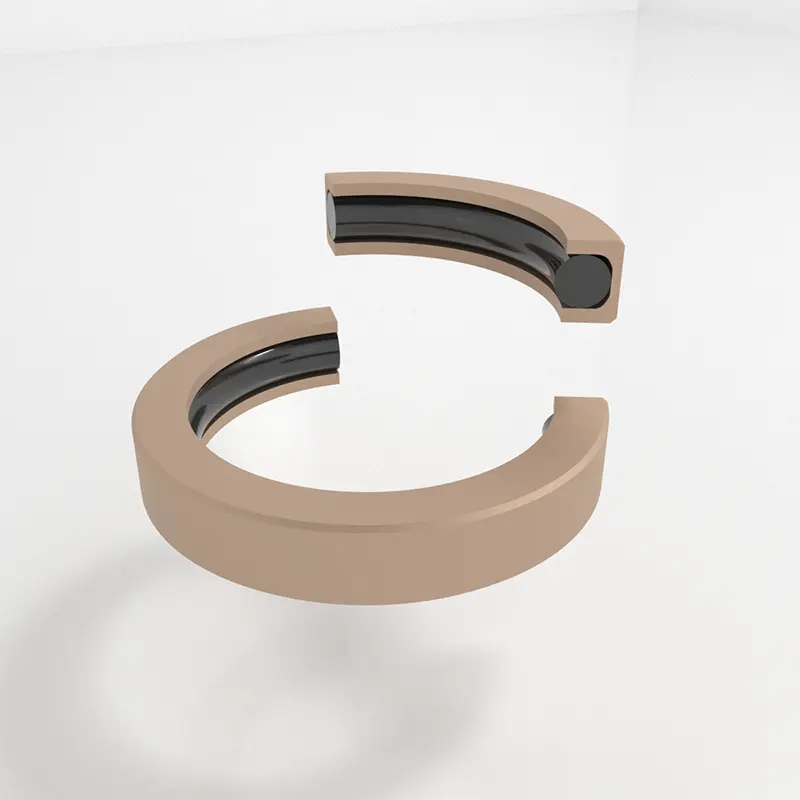

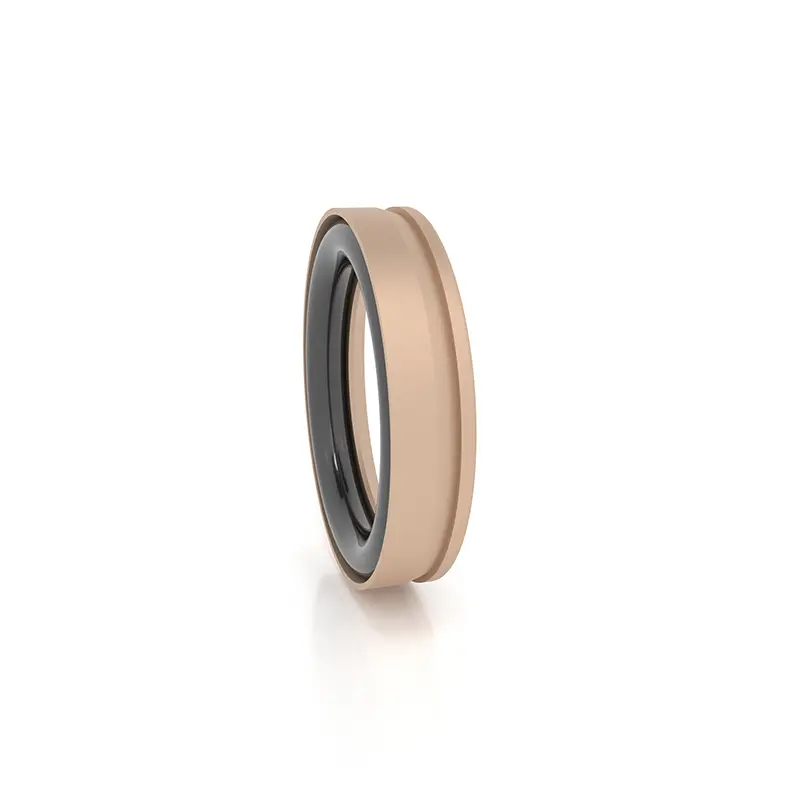

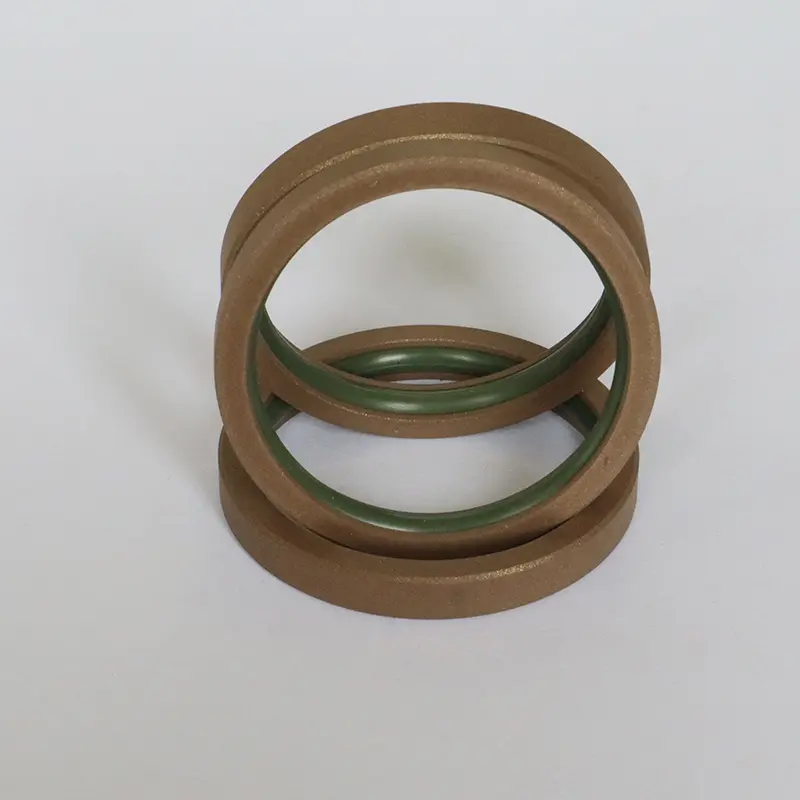

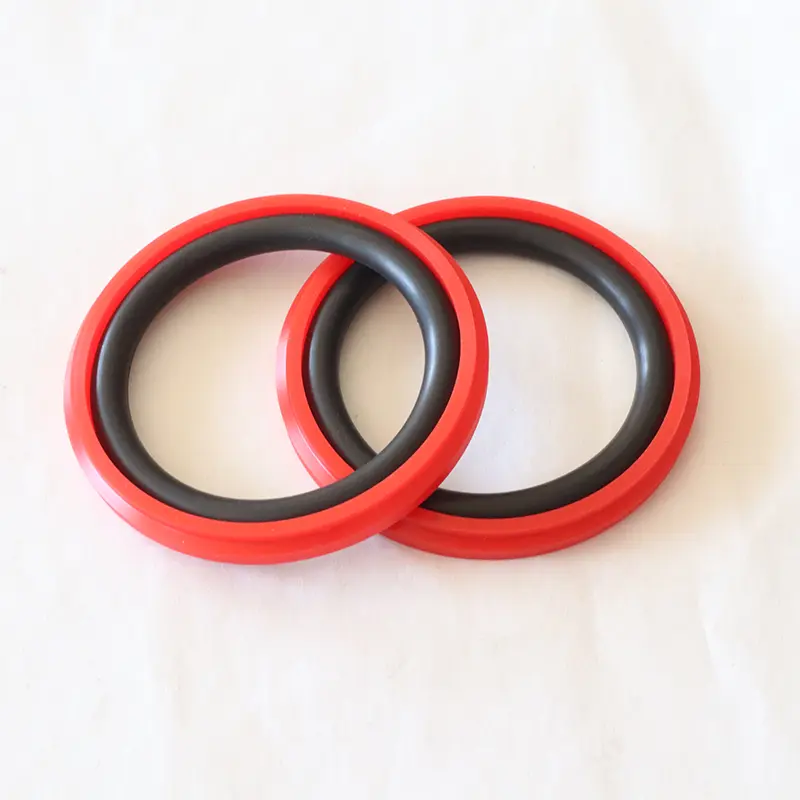

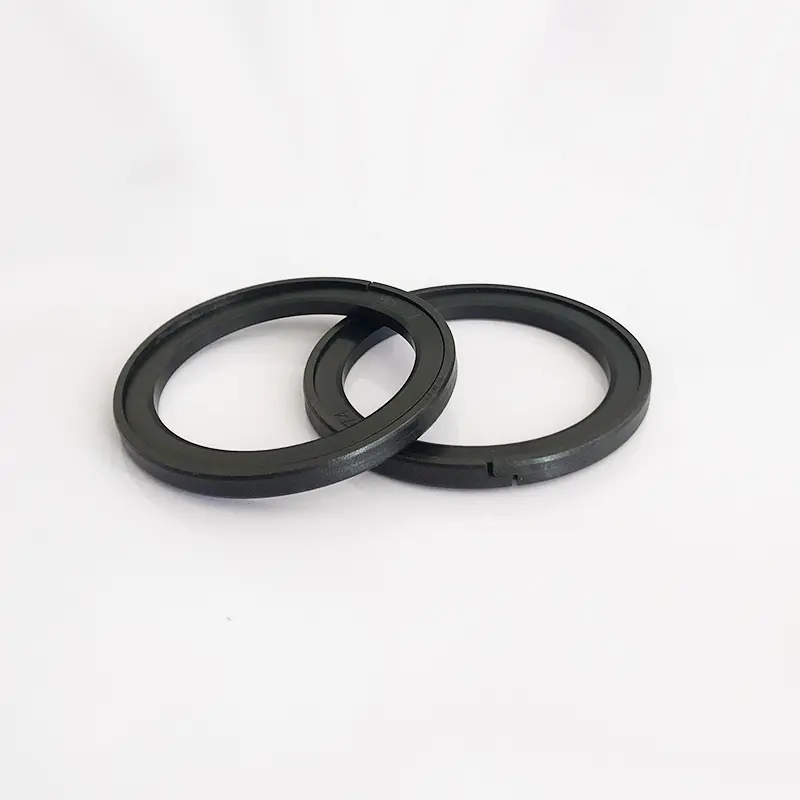

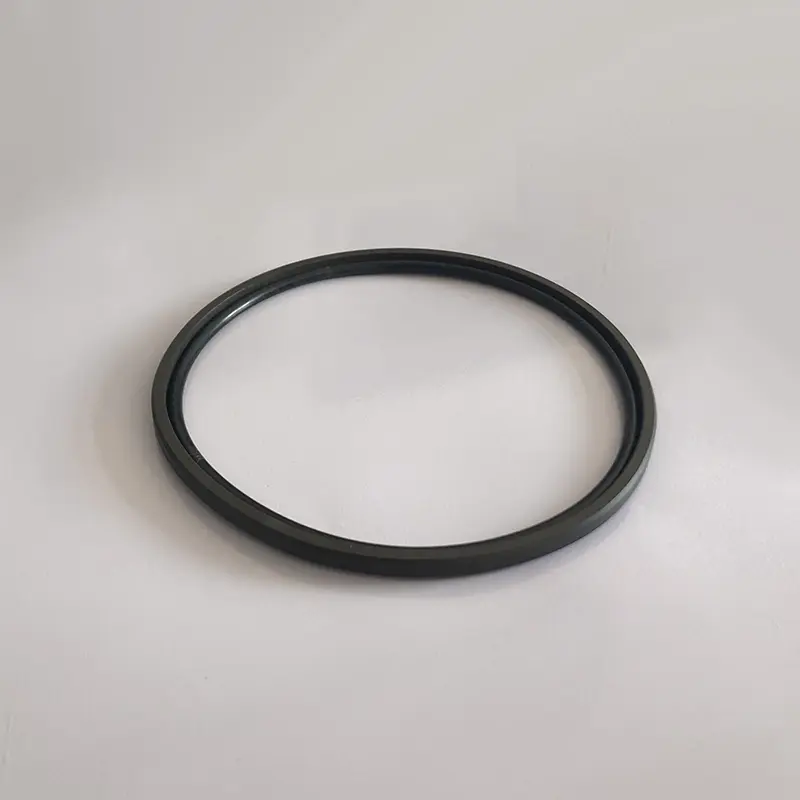

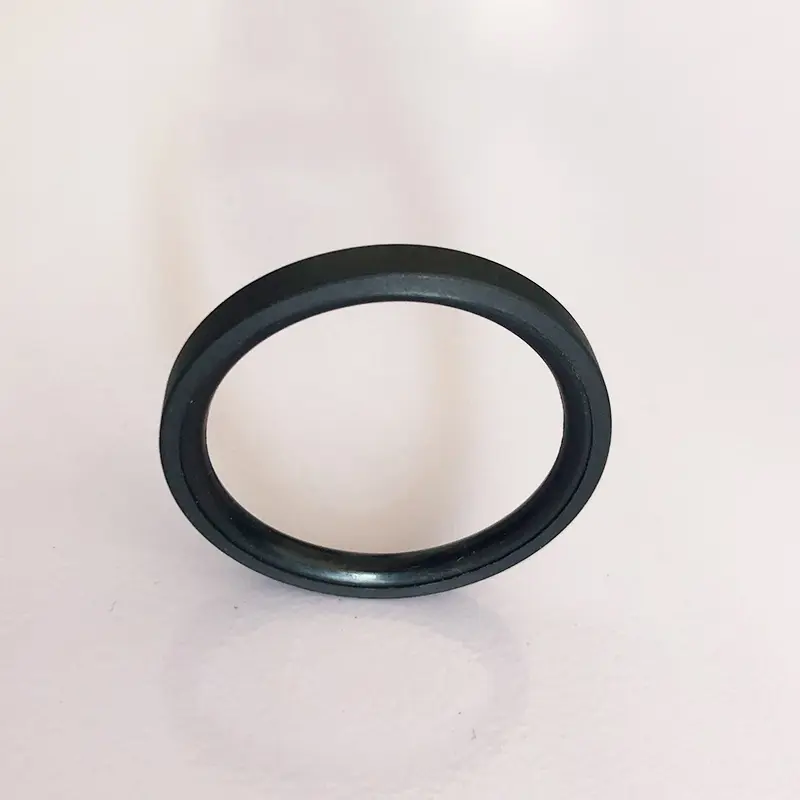

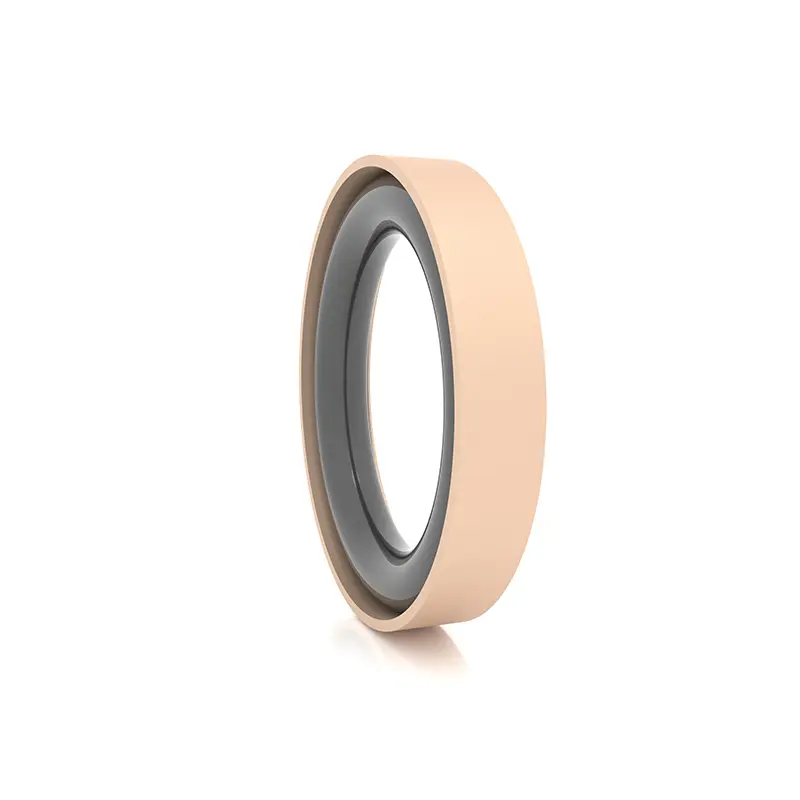

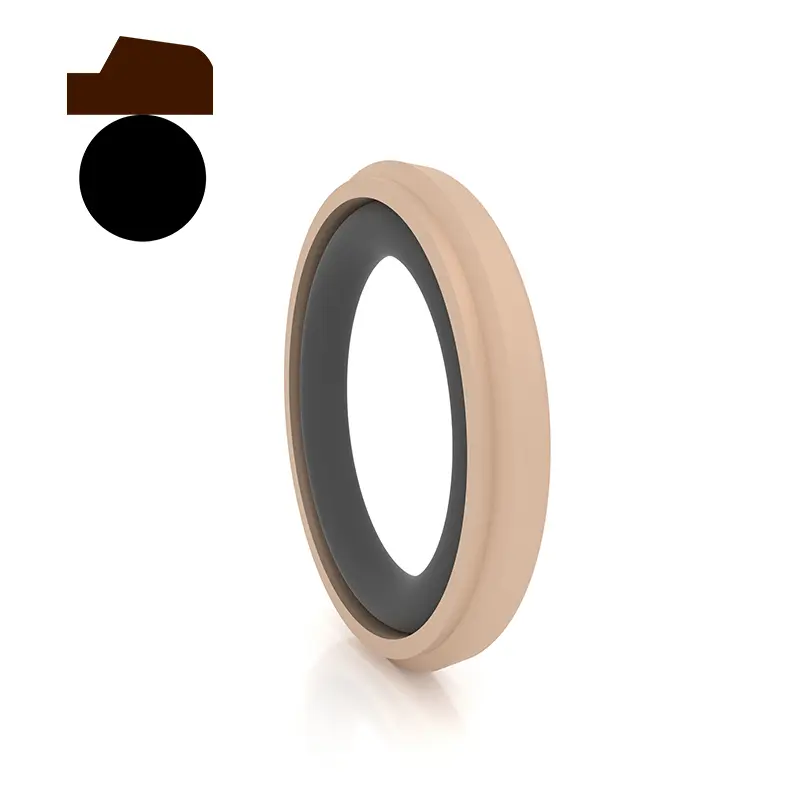

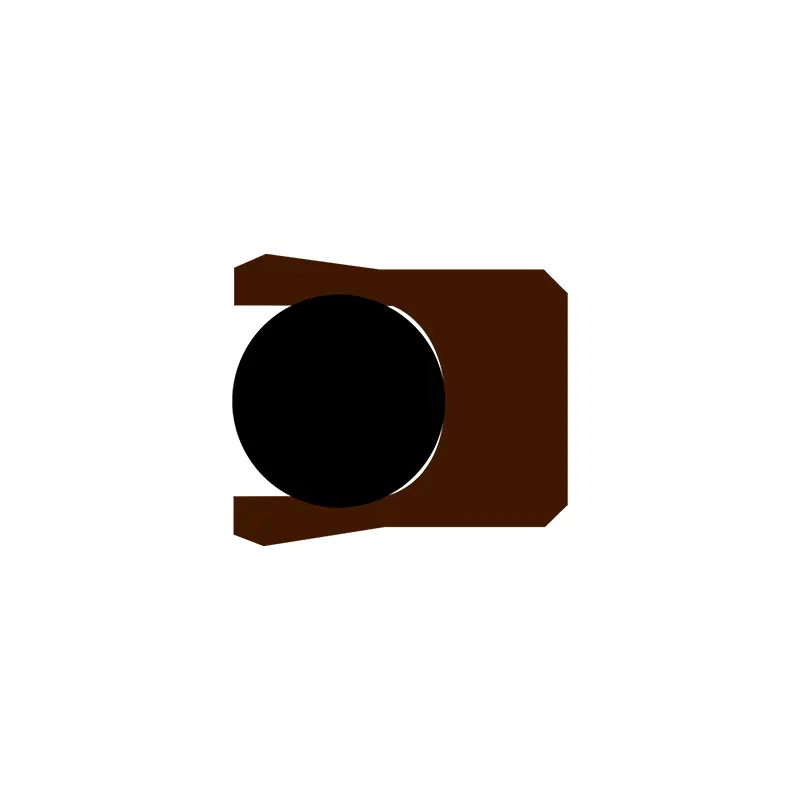

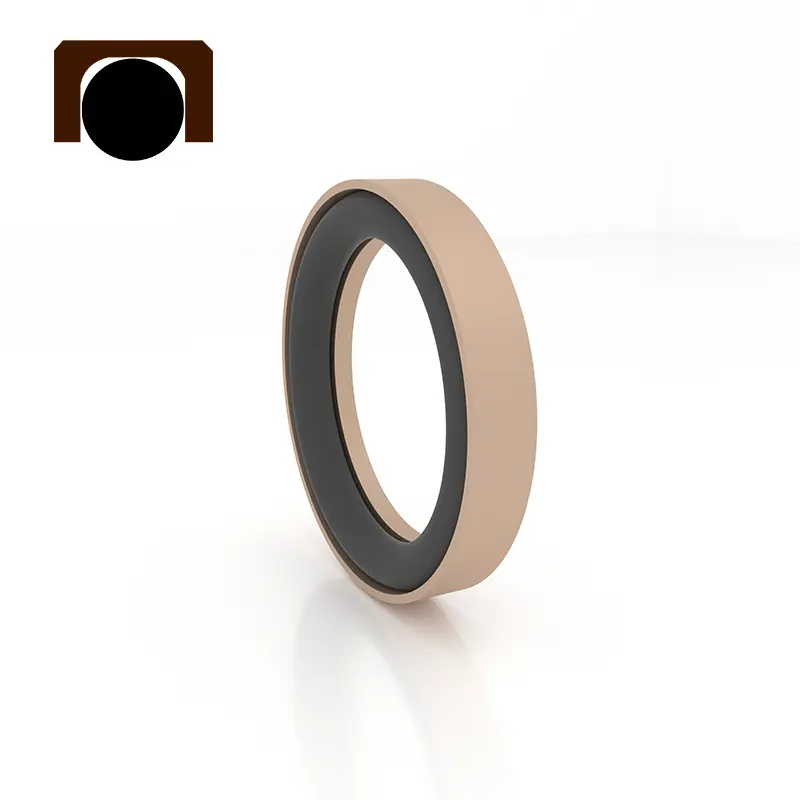

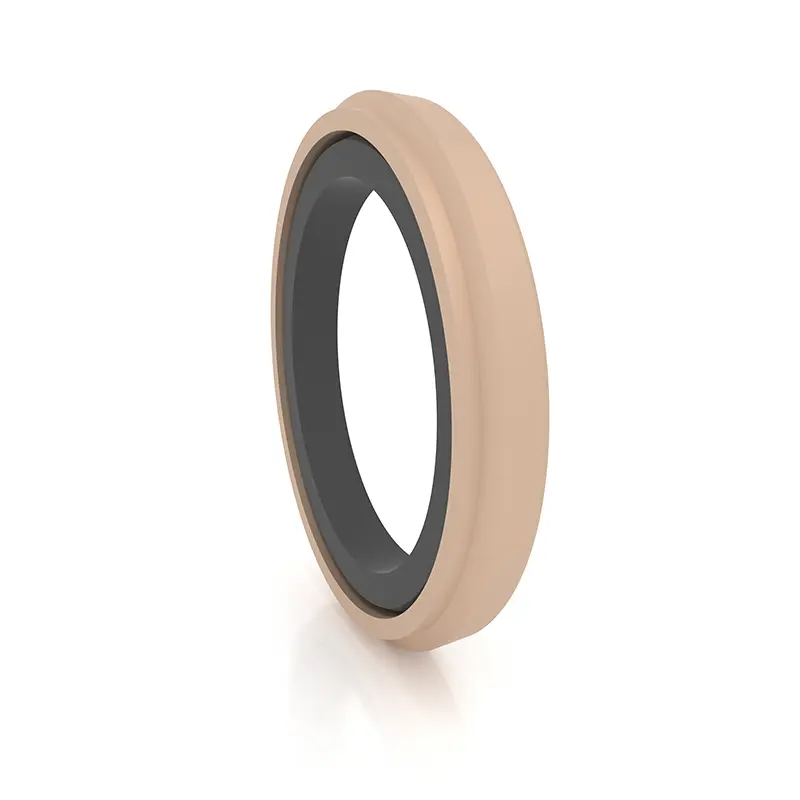

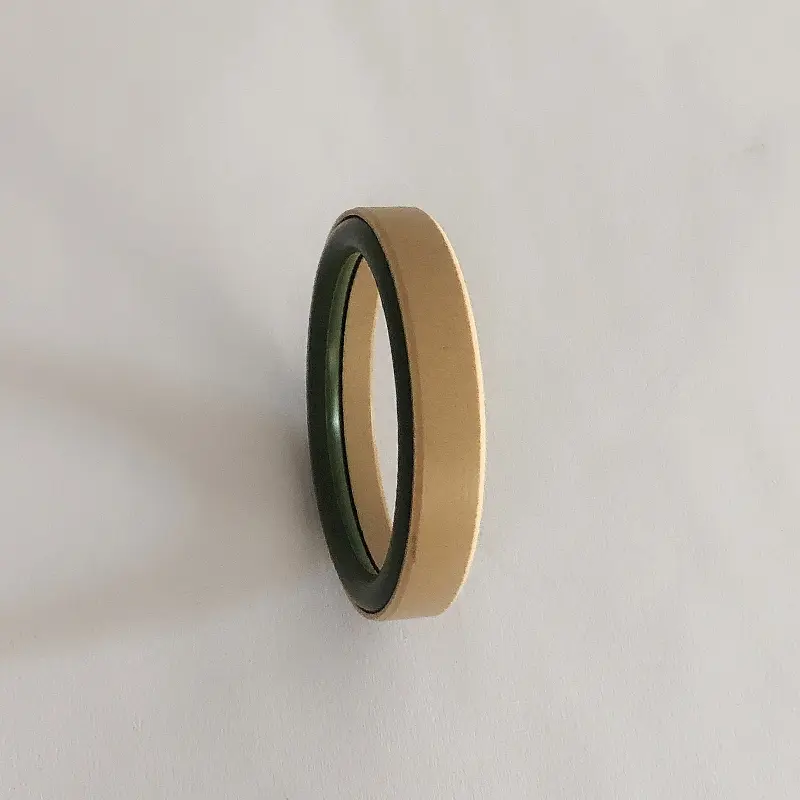

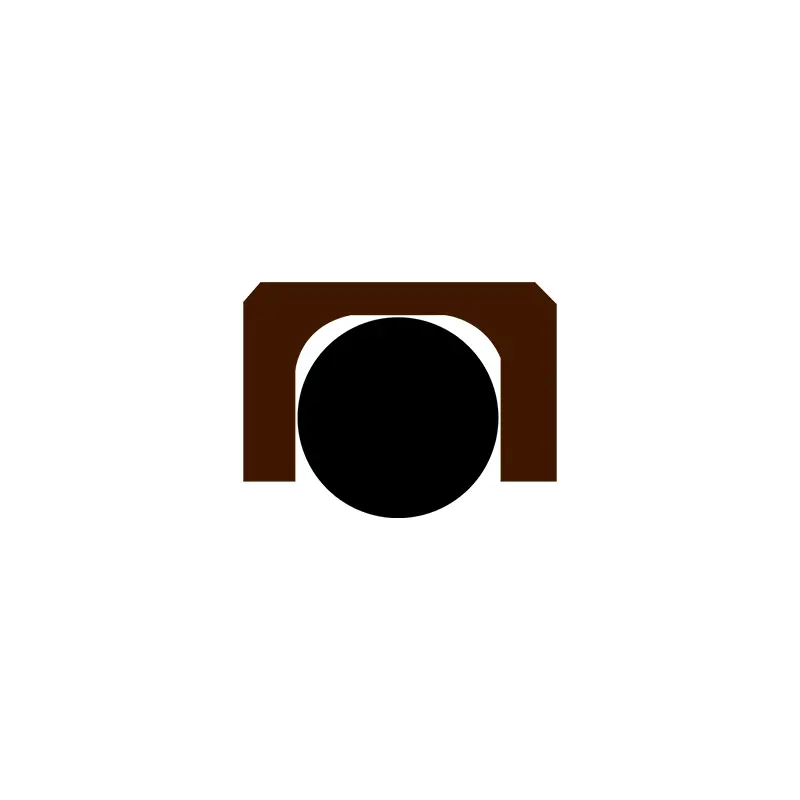

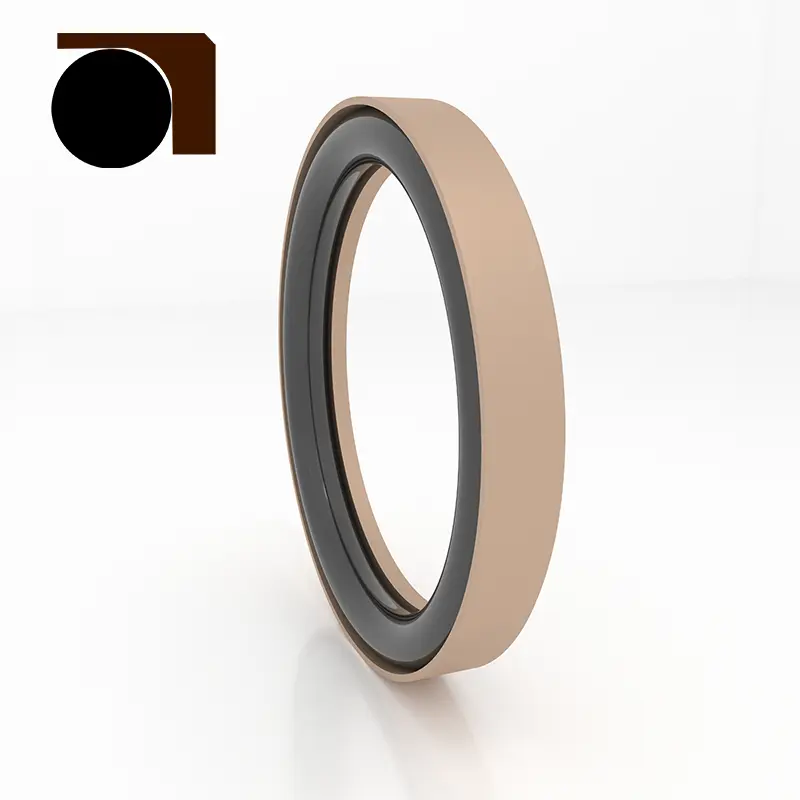

As vedações de alta pressão para os orifícios do pistão são excelentes, consistindo em PTFE ou anéis de vedação com formato especial de material compósito especiais e altos anéis de borracha elástica em forma de O. De acordo com os O-rings correspondentes, eles são divididos na série RC58-RC64 (adaptada ao GB1235), que são especialmente utilizados para vedação unidirecional de movimento recíproco hidráulico.

O material PTFE possui forte estabilidade química, resistência à corrosão ácida e alcalina e se adapta a ambientes químicos complexos. O anel de vedação e o anel de borracha funcionam juntos para alcançar um excelente efeito de vedação.

Na engenharia marítima, as vedações de alta pressão para os orifícios podem fornecer proteção chave para o sistema hidráulico de detectores de mar. A pressão da água no mar profunda é alta e a água do mar é altamente corrosiva. A vantagem do material é um dos pré -requisitos para o produto fornecer alta resistência à pressão e resistência à corrosão.

Na fabricação de máquinas pesadas, os grandes braços telescópicos hidráulicos do guindaste se beneficiam muito. O local da construção é complexo, os braços telescópicos se movem com frequência e a pressão varia. O material do PTFE é resistente ao desgaste, combinado com um fino design de lábios, compensação em tempo real pelo desgaste, vedação apertada e riscos reduzidos de falhas.

No campo de novos veículos energéticos, vedações de alta pressão para orifícios de pistão também são críticas. Nos componentes hidráulicos do EPS, o material é estável e pode selar com precisão na face da erosão do óleo hidráulico e das mudanças de temperatura; No sistema de freio, para impacto de alta pressão e corrosão do fluido de freio, a estrutura especial e o anel de vedação de espessura otimizada impedem estritamente vazamentos e garantem a segurança.

As vedações de alta pressão para os orifícios do pistão que produzimos têm alguns modelos com design de lábios finos com boa compensação e excelente vedação. Eles são bem otimizados para a pressão da água e os meios de baixa viscosidade. A estrutura especial é resistente à alta pressão e possui uma excelente qualidade do material. É a melhor opção para abrir a vedação eficiente.

Recursos do produto:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

3. Pode ser usado para vedação de alta pressão, pressão ultra-alta, água e outros meios de baixa viscosidade;

4. Pode ser usado para vedação de água e outros meios de baixa viscosidade

Seleção de material

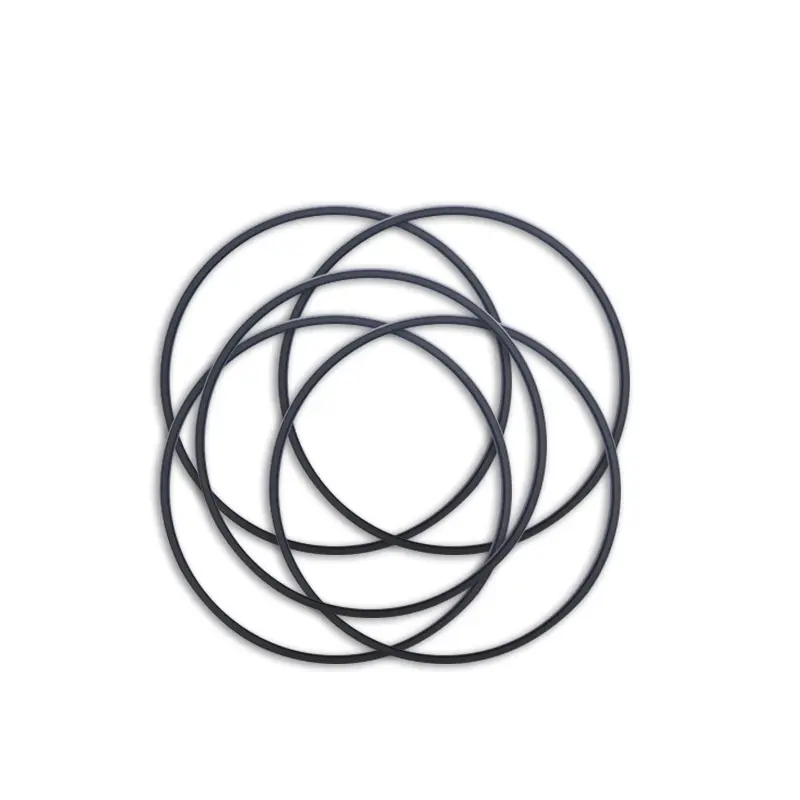

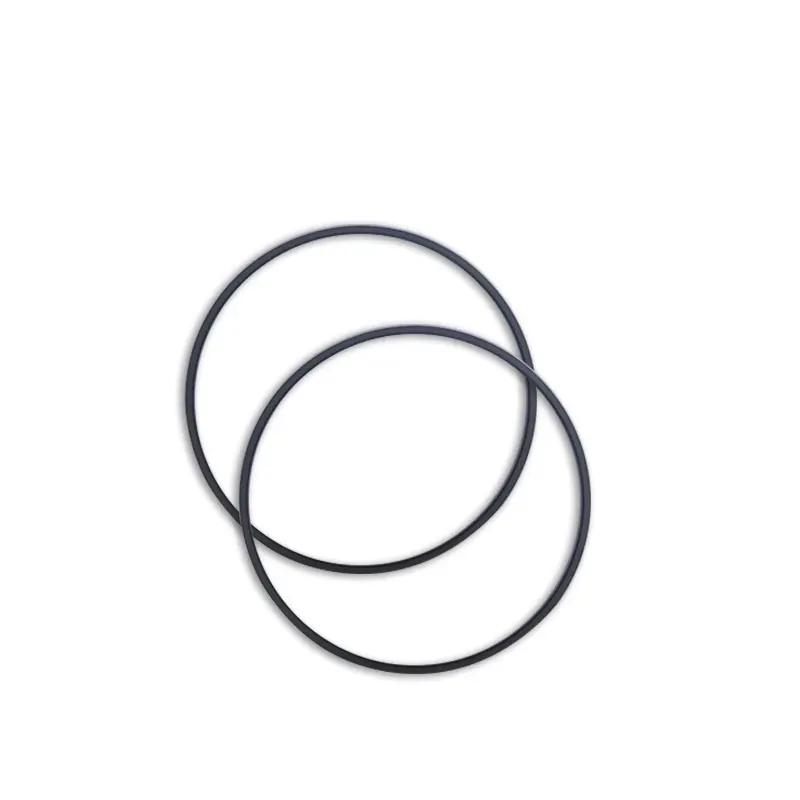

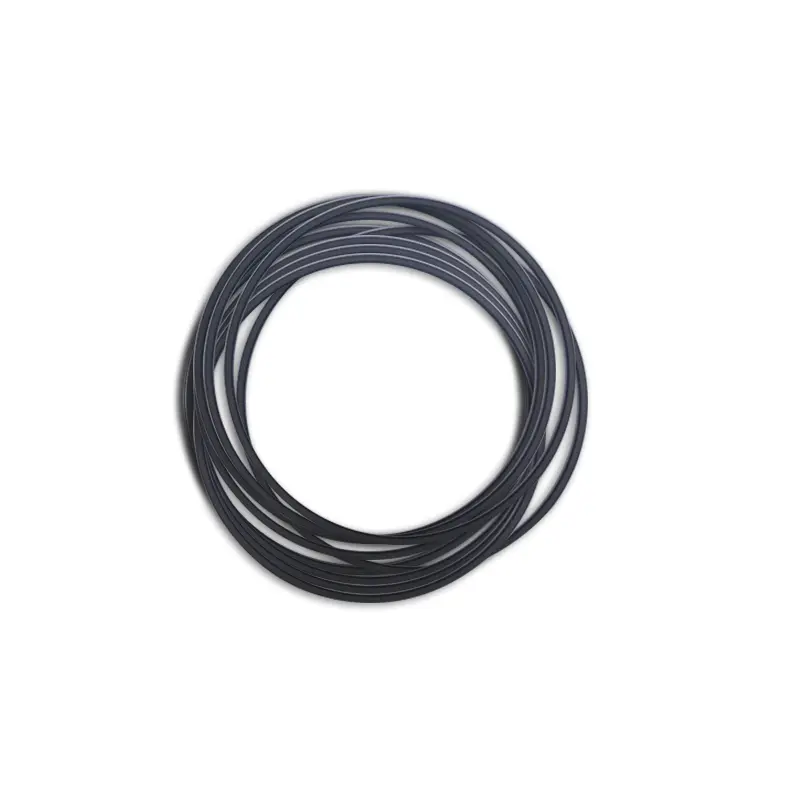

1. Os materiais para os anéis de O são: Rubro de Nitrila R01 (NBR), Fluororberber R02 (FKM), etc.

2. Materiais de anel de vedação: Material padrão PTFE3, outros materiais opcionais PTFE1, PTFE2, PTFE4, Materiais termoplásticos compostos.

Condições de trabalho aplicáveis ​​de vedações de alta pressão para orifícios do pistão (os valores limitados não devem aparecer ao mesmo tempo)

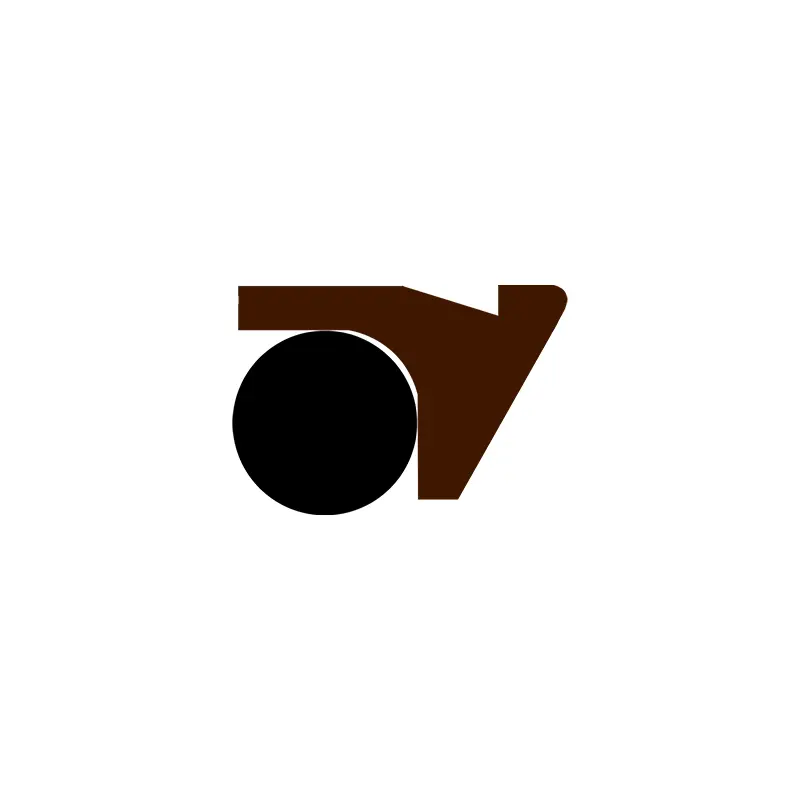

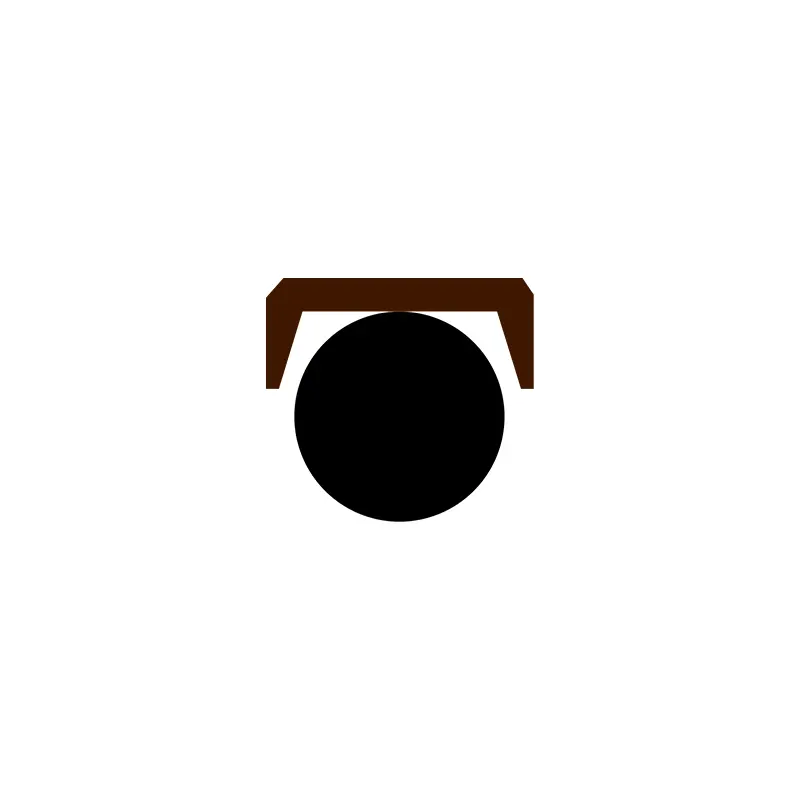

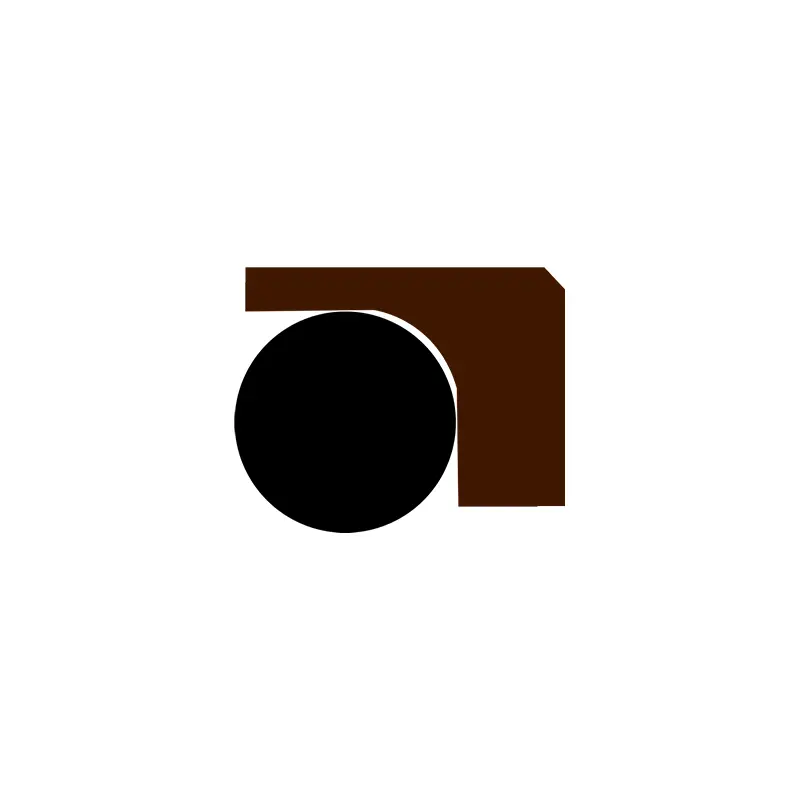

Perfil	Modelo	Pressão (MPA)	Temperatura (℃)	Velocidade (m/s)	Mídia
	RC51/RC52	≤70	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), gás, etc.
			-20 ~+180 (fkm de o anel de O-ring)
	RC53/RC54	≤100	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), gás, etc.
			-20 ~+180 (fkm de o anel de O-ring)
	RC55	≤200	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), água, etc.
			-20 ~+180 (fkm de o anel de O-ring)
	RC56/RC57	≤100	35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), gás, etc.
			-20 ~+180 (fkm de o anel de O-ring)
	RC58/RC59	≤200	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), água, etc.
			-20 ~+200 (correspondência de O-ring FKM)
	RC60	≤260	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), água, etc.
			-20 ~+200 (correspondência de O-ring FKM)
	RC61	≤60	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), água, etc.
			-20 ~+200 (correspondência de O-ring FKM)
	RC61-B	≤60	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), água, etc.
			-20 ~+200 (correspondência de O-ring FKM)
	RC62	≤60	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), água, etc.
			-20 ~+200 (correspondência de O-ring FKM)
	RC63/SPGC	≤20	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), gás, etc.
			-20 ~+180 (fkm de o anel de O-ring)
	RC64	≤20	-35 ~+100 (NBR com anel de O-ring)	≤6	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), gás, etc.
			-20 ~+180 (fkm de o anel de O-ring)
	OK	≤50	-35 ~+110 (NBR com anel de O-ring)	≤1	Óleo hidráulico à base de minerais, fluido retardador de chama (HFA/HFB), etc.

Exemplo de pedido:

Modelo de pedido RC51-80X70X7.6-PTFE3-R01

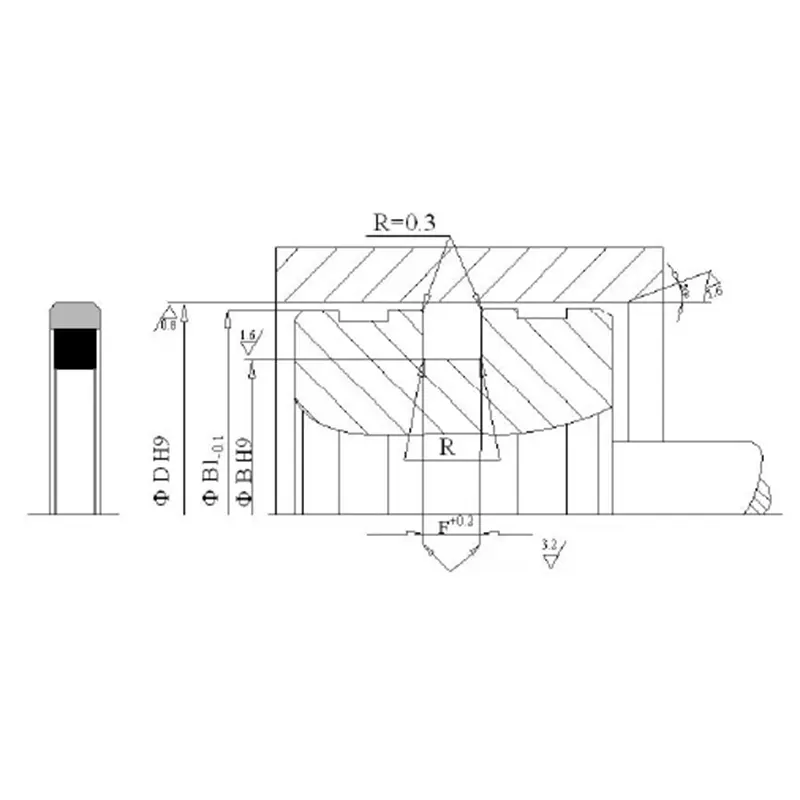

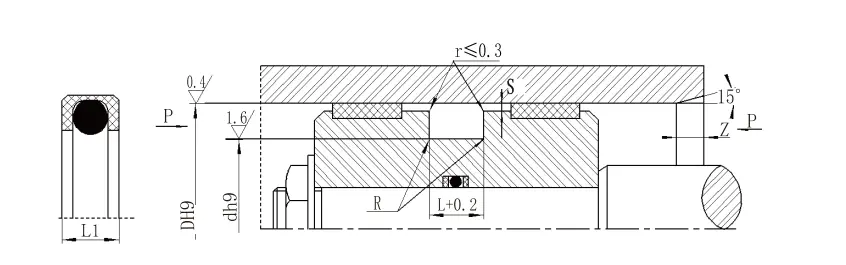

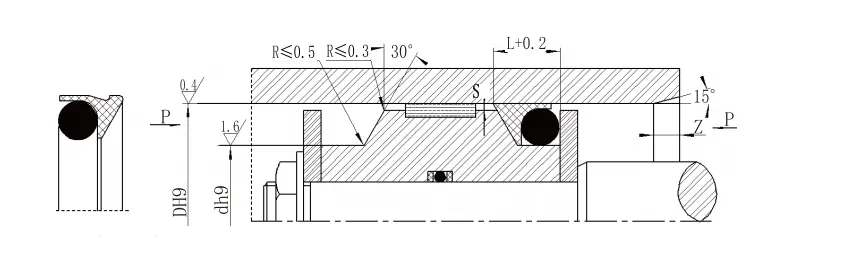

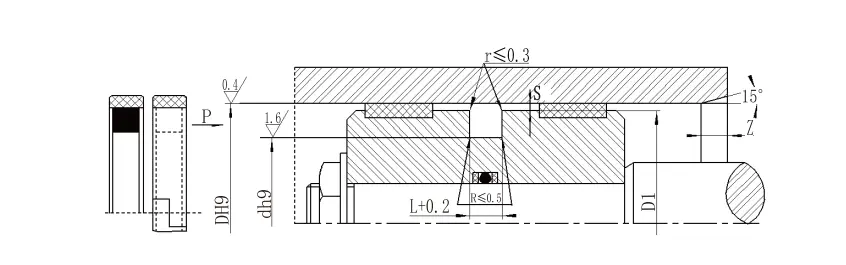

Diâmetro do cilindro do modelo x diâmetro da ranhura x largura da ranhura PTFE3 Código de material do material de PTFE modificado PTFE3 R01 Código do material do anel Of

Modelo de pedido RC53-80x69.6x9.8-PTFE3 -R01

Diâmetro do cilindro do modelo x diâmetro da ranhura x largura da ranhura PTFE3 Código de material de PTFE modificado por PTFE3 R01- O-ring Código

Modelo de pedido RC55-80X69.4X10.6-PTFE3-R01

Diâmetro do cilindro do modelo x diâmetro da ranhura x largura da ranhura PTFE3 Código de material de PTFE modificado por PTFE3 R01- O-ring Código

Modelo de pedido RC56-80X70X9.2-PTFE3 -R01

Diâmetro do cilindro do modelo x diâmetro da ranhura x largura da ranhura PTFE3 Código de material de PTFE modificado por PTFE3 R01- O-ring Código

Modelo de pedido OK-80X59X8 Diâmetro do cilindro x diâmetro da ranhura x largura da ranhura
