Vedações hidráulicas de haste

A Ruichen Seals tem uma vasta experiência na produção e desenvolvimento de focas e materiais de vedação. Nossos selos hidráulicos de haste do pistão incluem uma variedade de modelos diferentes. Você pode fazer uma escolha adequada com base nas informações detalhadas abaixo ou entrar em contato conosco para obter uma solução de vedação mais adequada e personalizada.

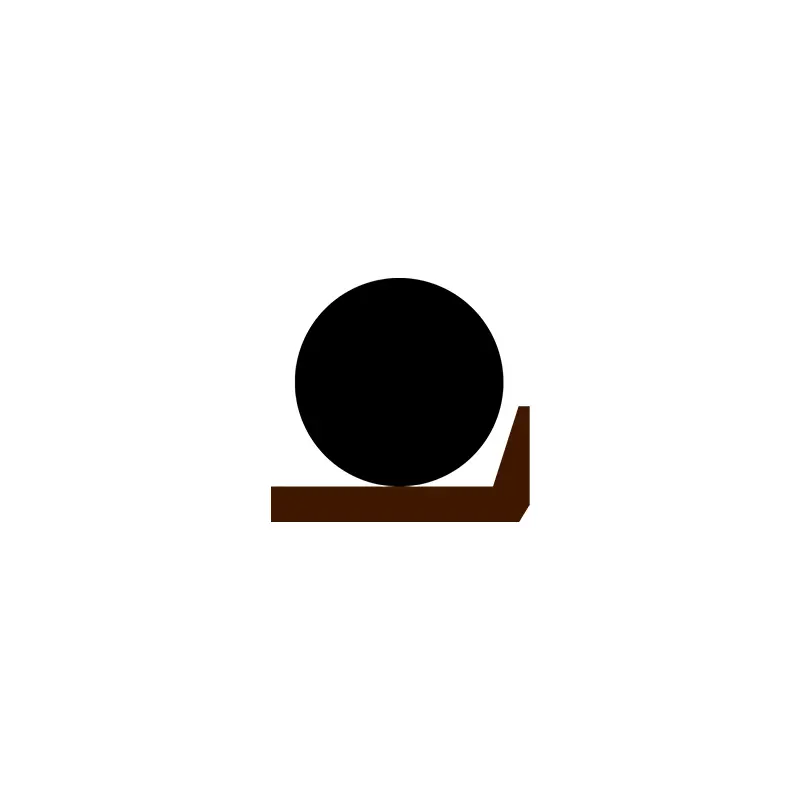

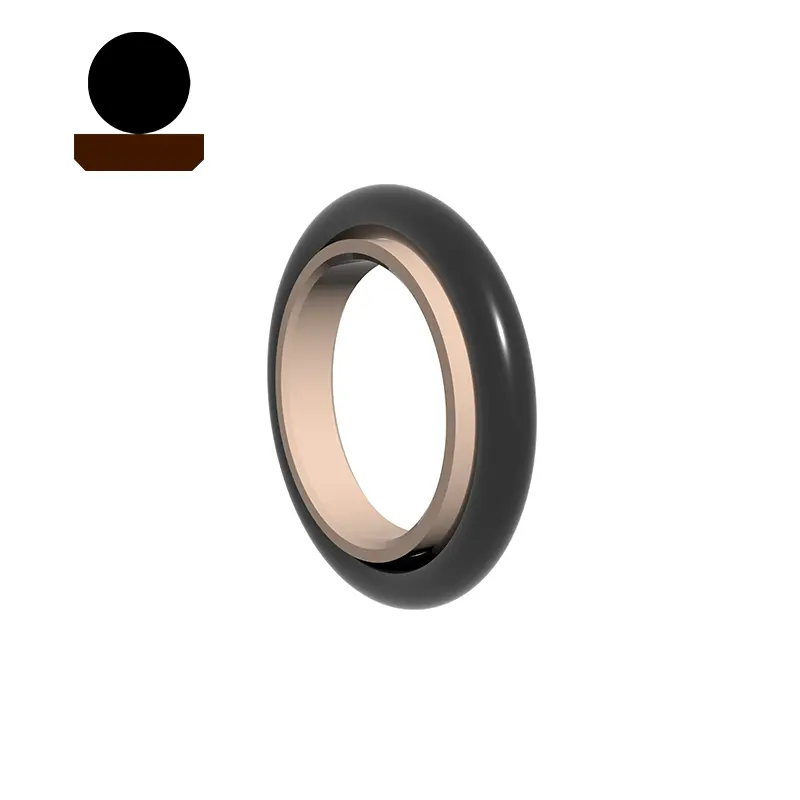

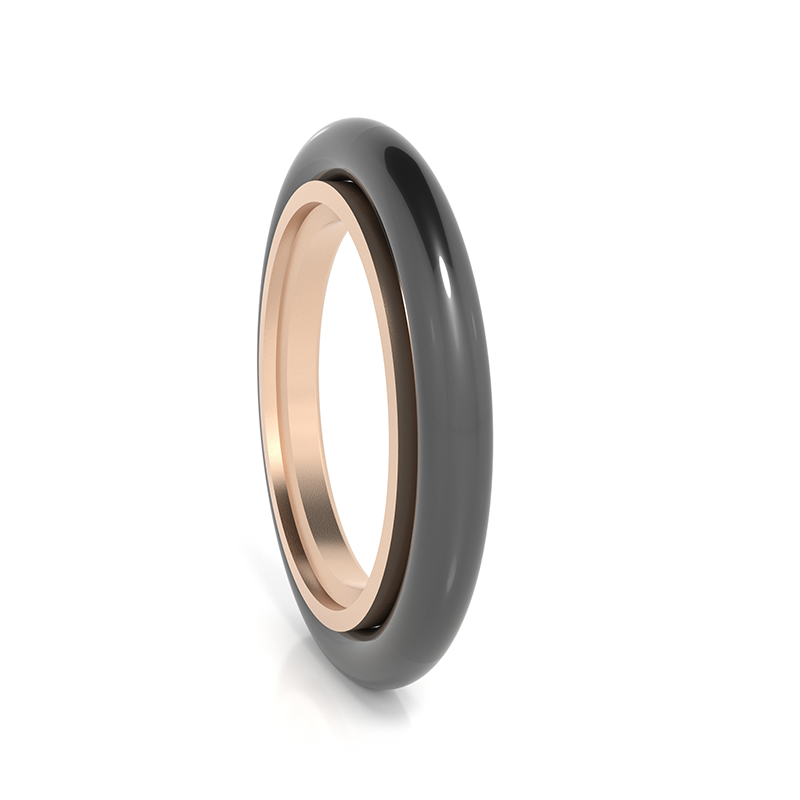

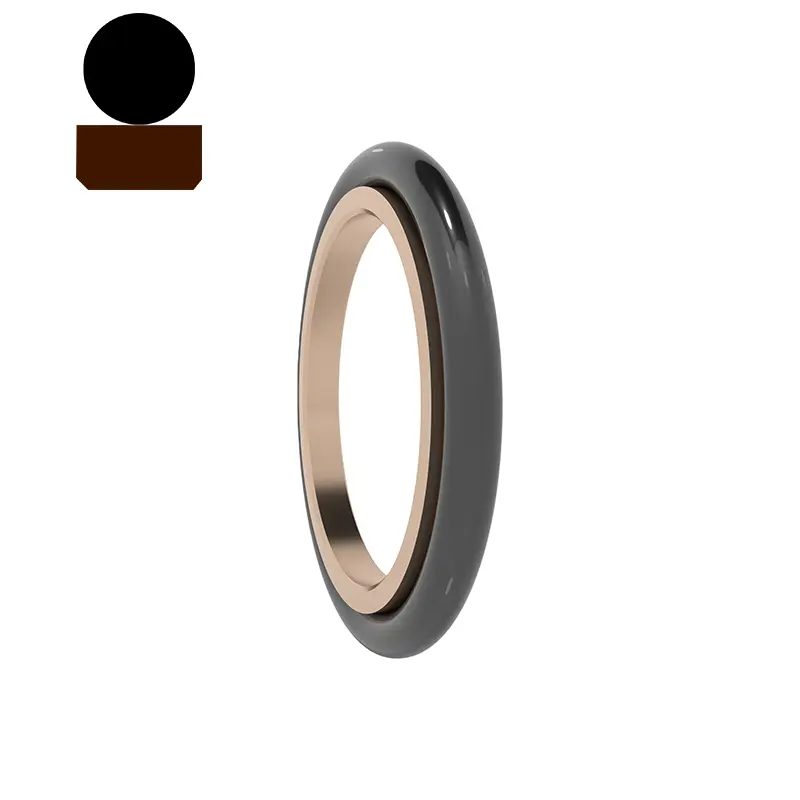

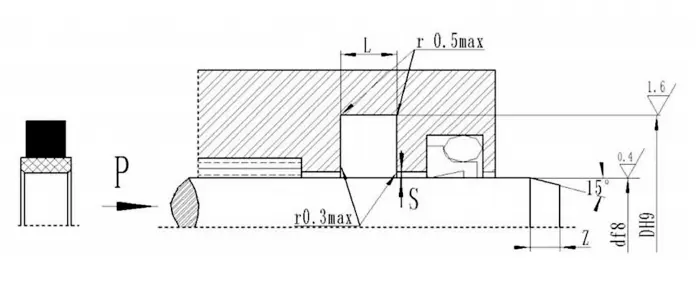

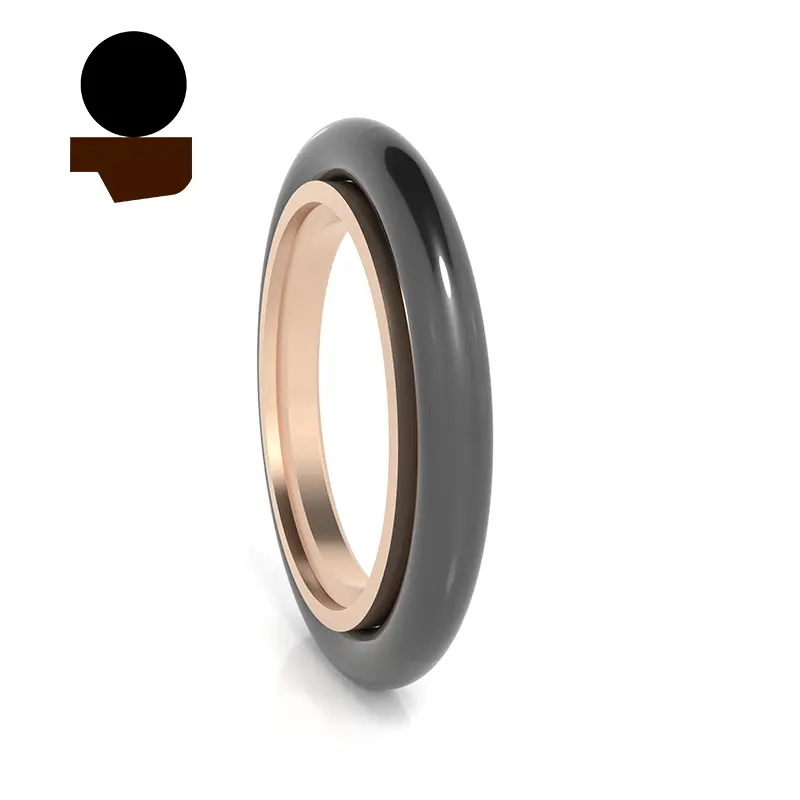

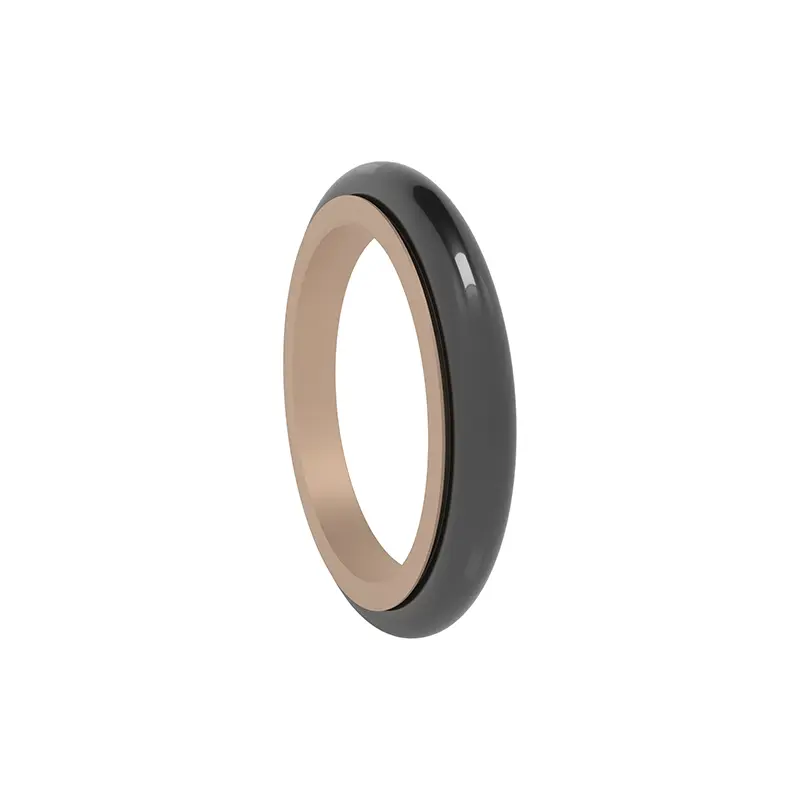

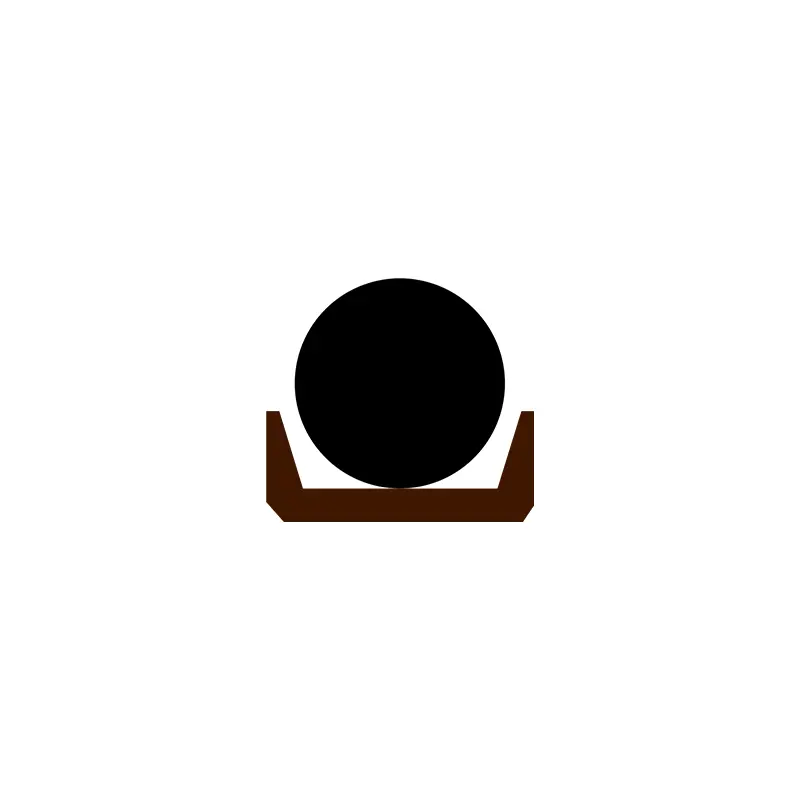

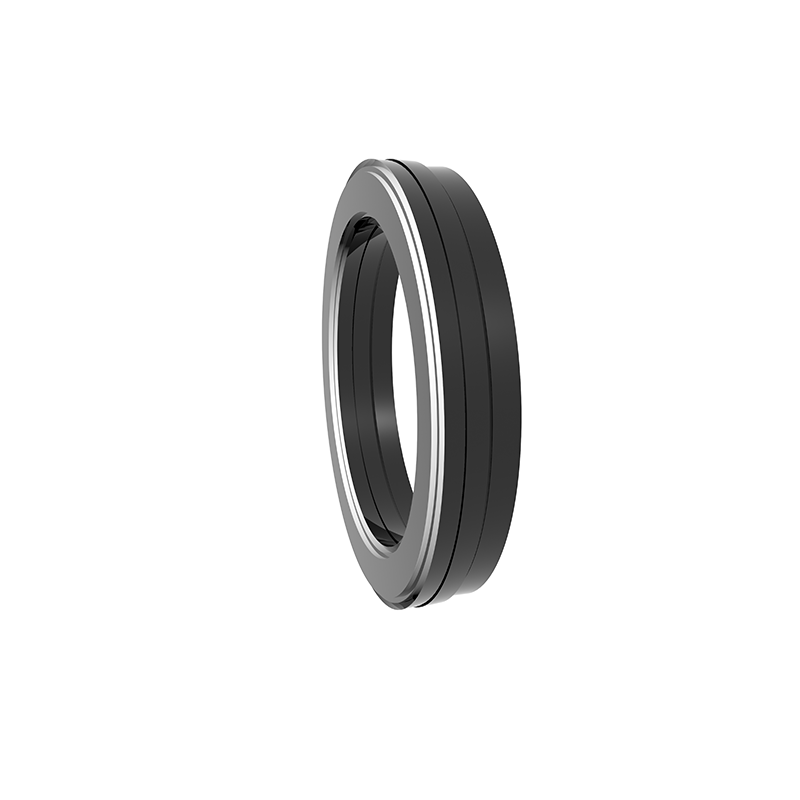

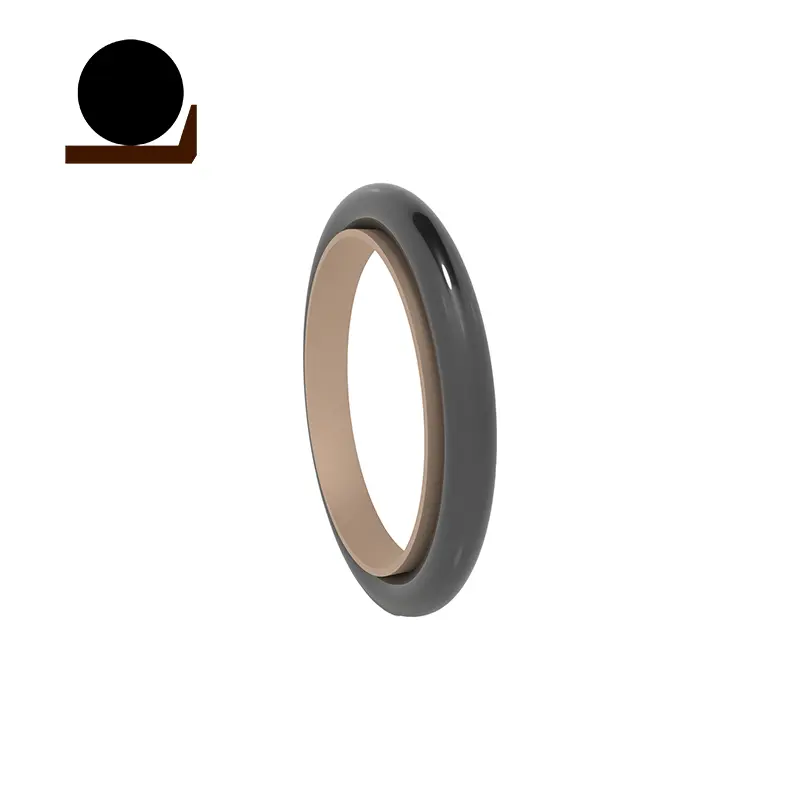

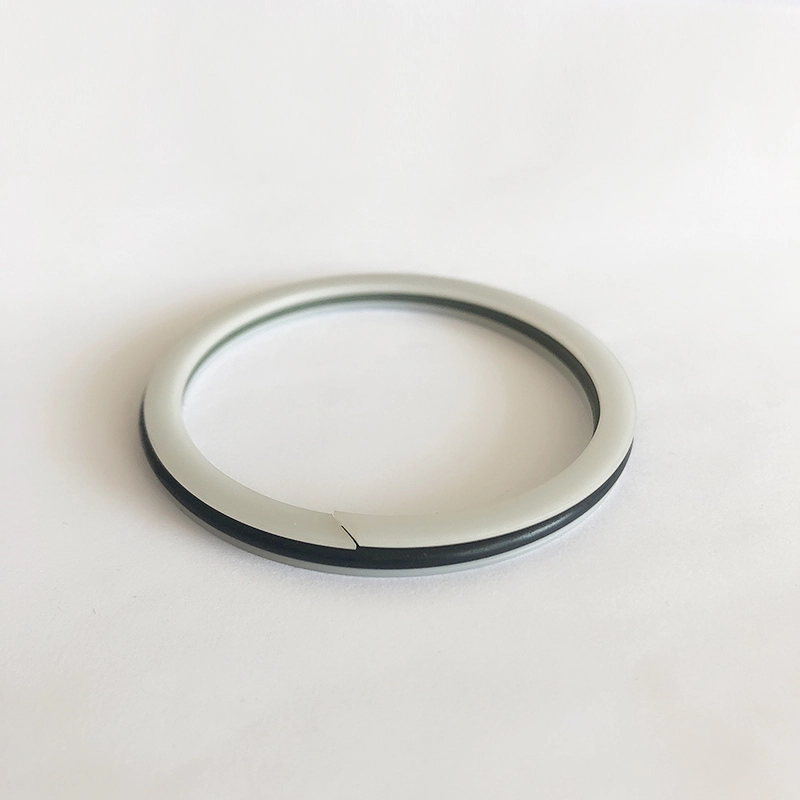

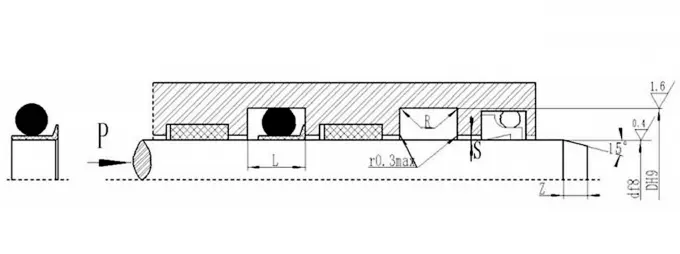

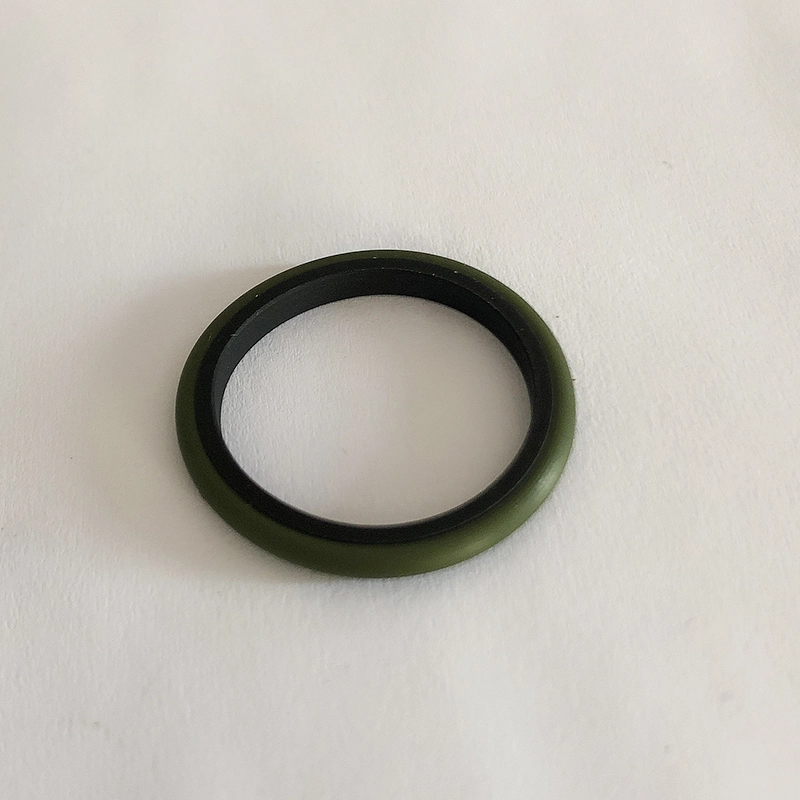

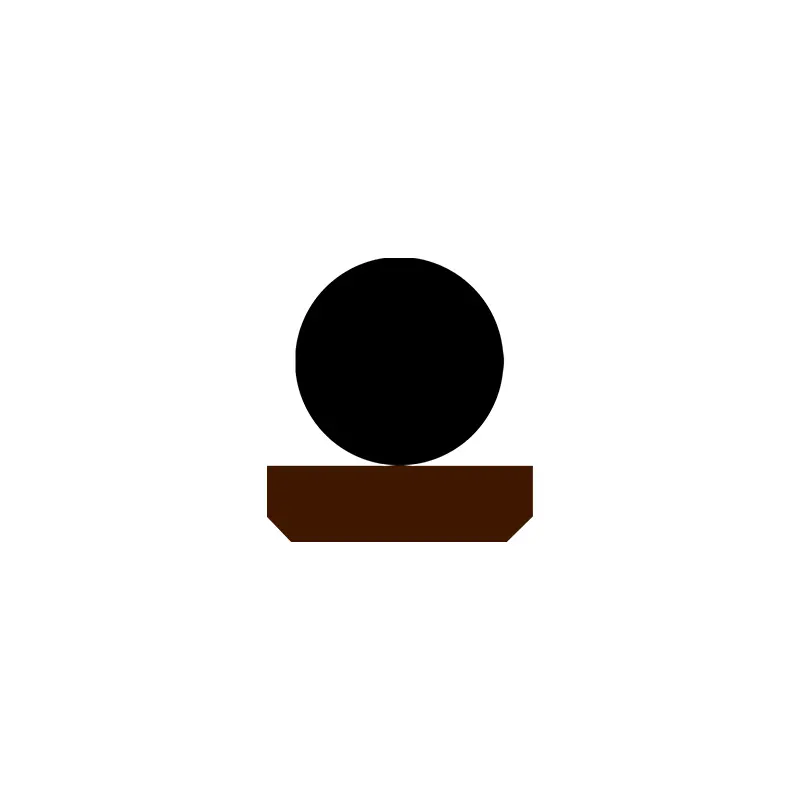

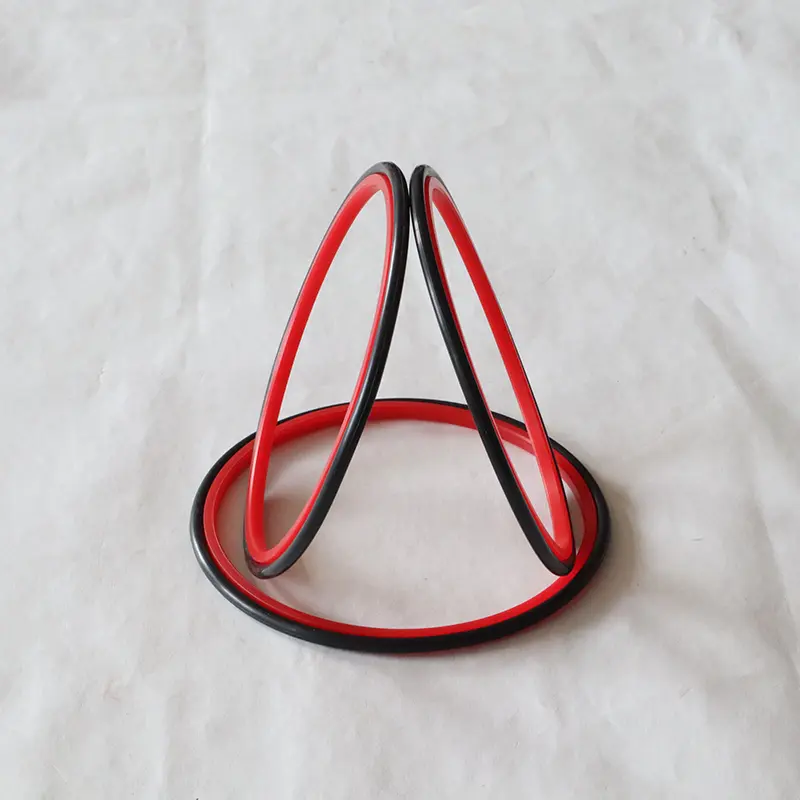

O RC11 é composto por um anel de vedação ptfe preenchido e um anel de borracha em forma de O, adequado para a vedação de pressão unidirecional de movimento de movimento alternativo hidráulico.

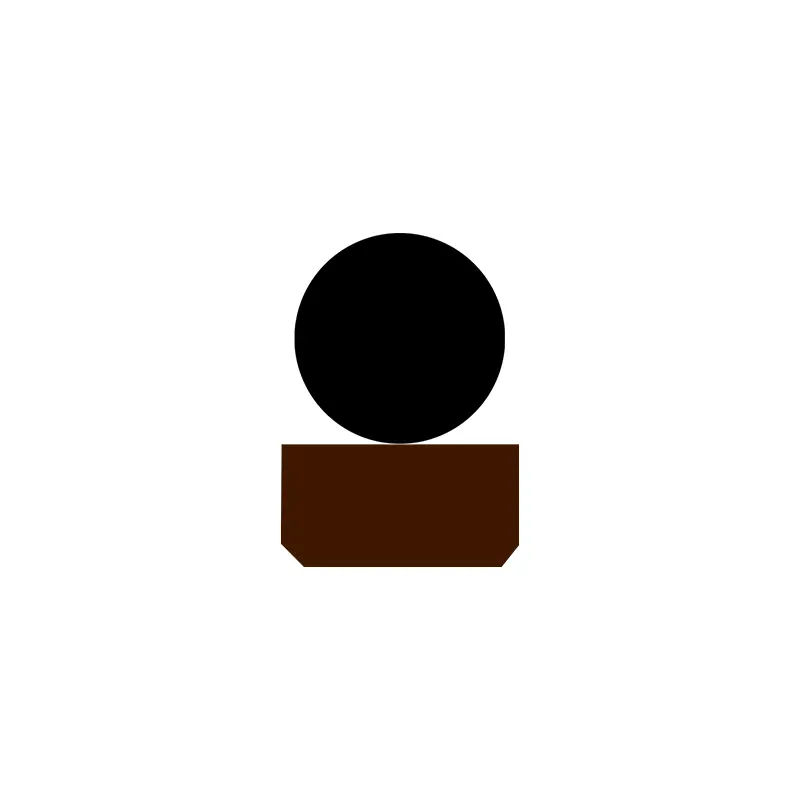

O RC11-B é composto por um anel de vedação retangular PTFE preenchido e um anel de borracha em forma de O, adequado para a vedação de pressão bidirecional de movimento de movimento alternativo hidráulico. O anel O fornece força radial e compensa o desgaste do anel de vedação. É geralmente usado em conjunto com um anel de guia. As ranhuras divididas (abertas) devem ser usadas para diâmetros de haste inferior a 30 mm. Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Alta vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pode ser usado para selar meios de baixa viscosidade, como água;

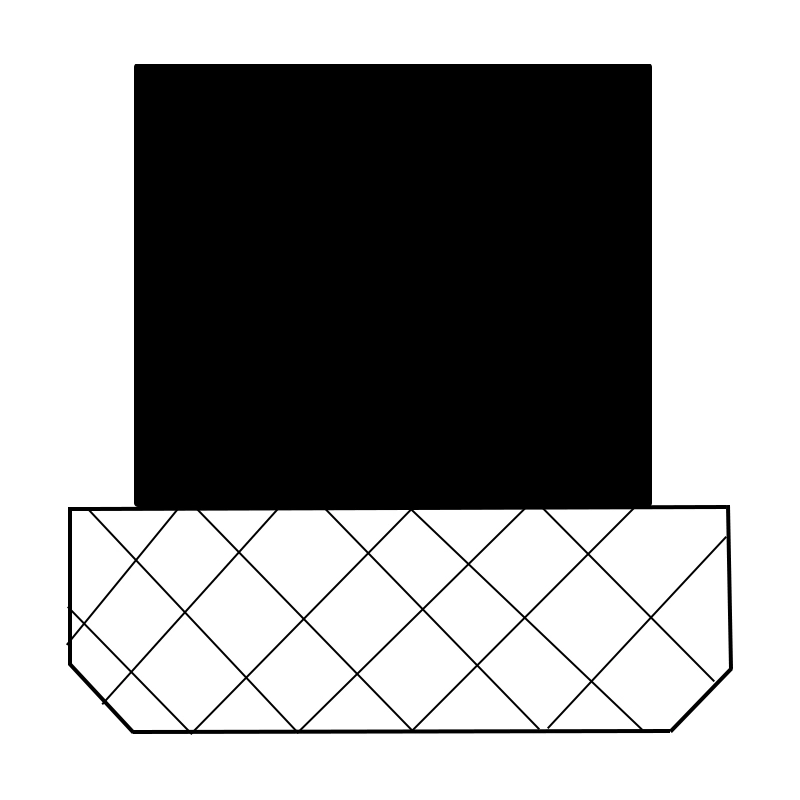

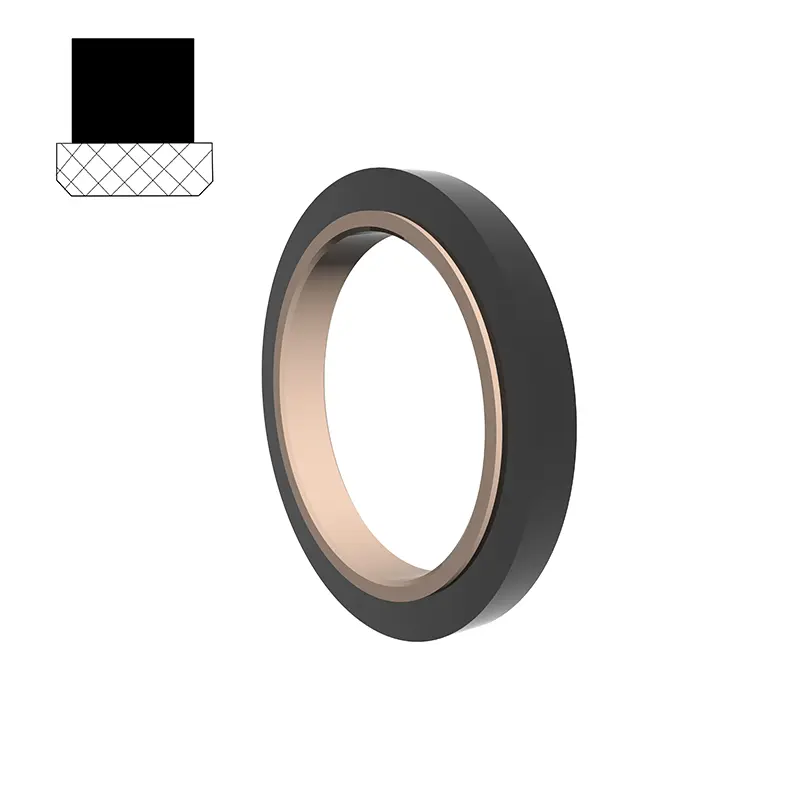

O RC12 é composto por um anel de vedação ptfe preenchido e um anel de borracha retangular, adequado para a vedação de pressão unidirecional de movimento de movimento hidráulico. O anel retangular fornece força radial e compensa o desgaste do anel de vedação. É geralmente usado em conjunto com um anel de guia. As ranhuras divididas (abertas) devem ser usadas para diâmetros de haste inferior a 30 mm. É usado principalmente em equipamentos hidráulicos pesados.

Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Alta vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pode ser usado para selar meios de baixa viscosidade, como água;

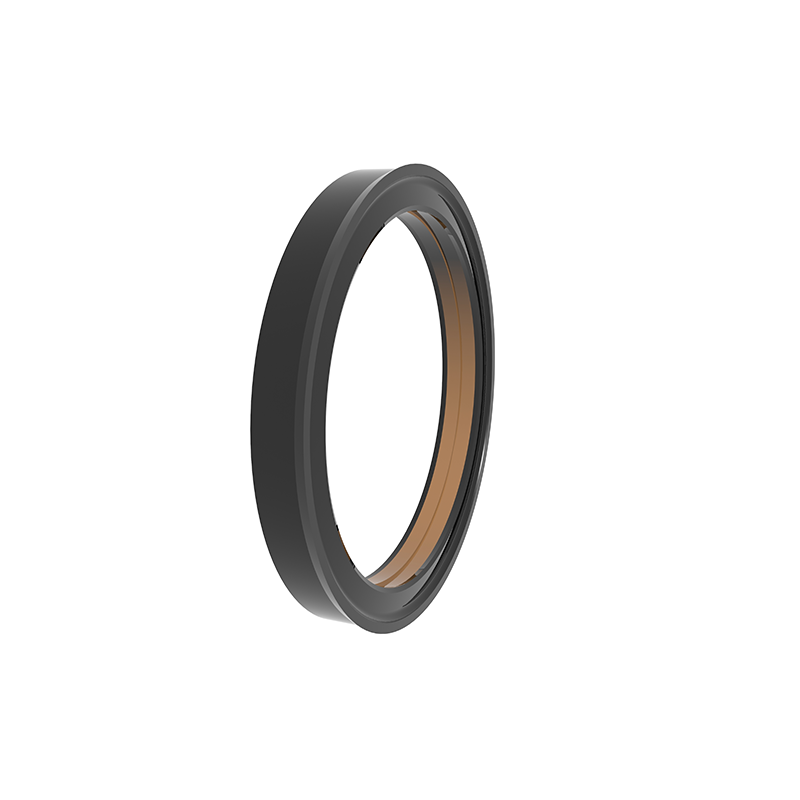

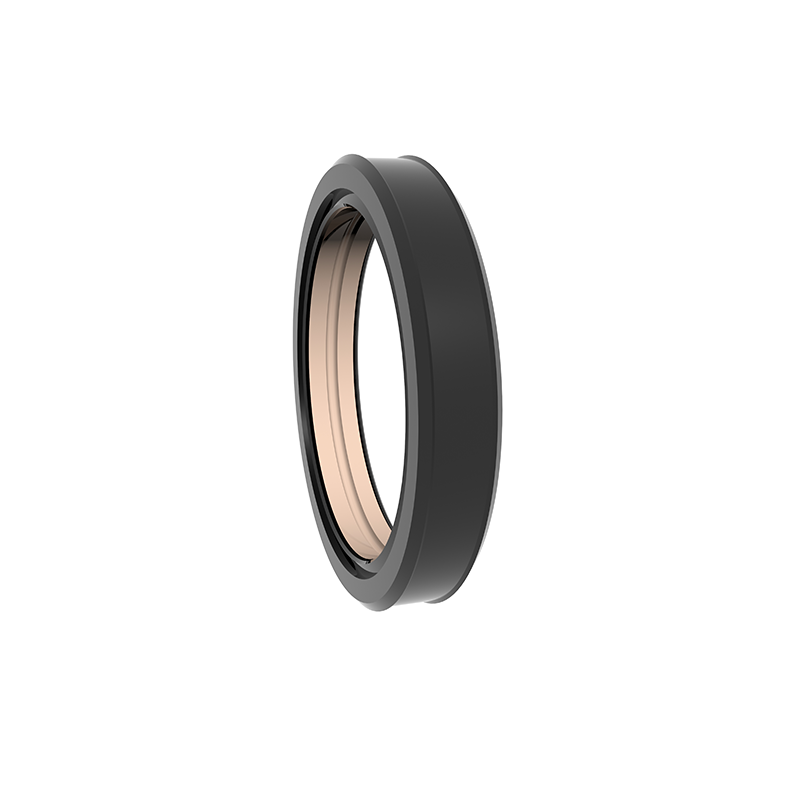

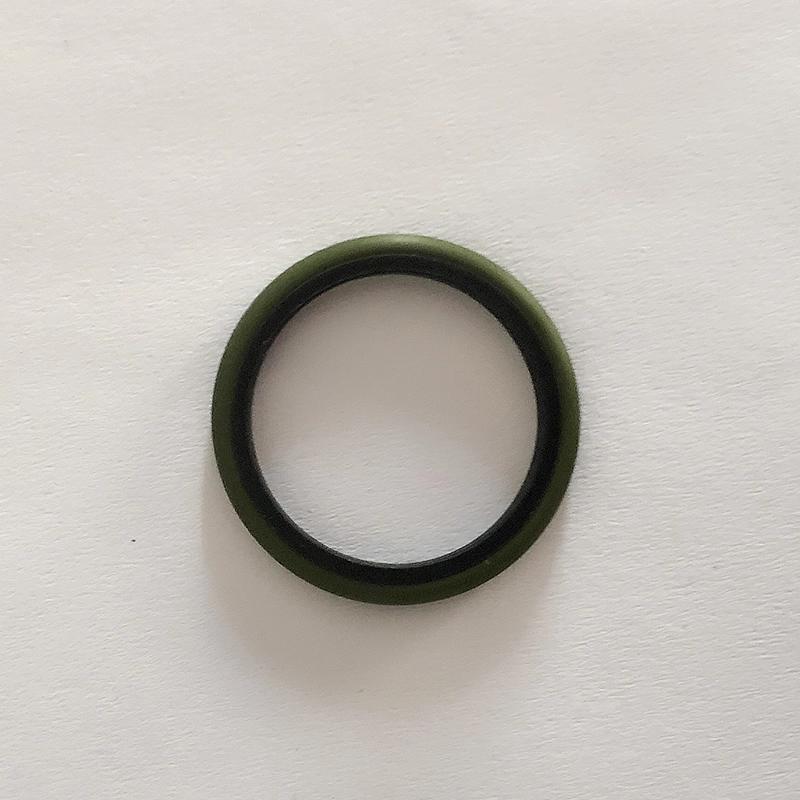

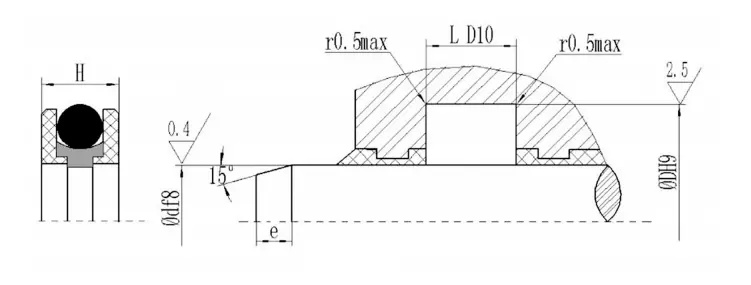

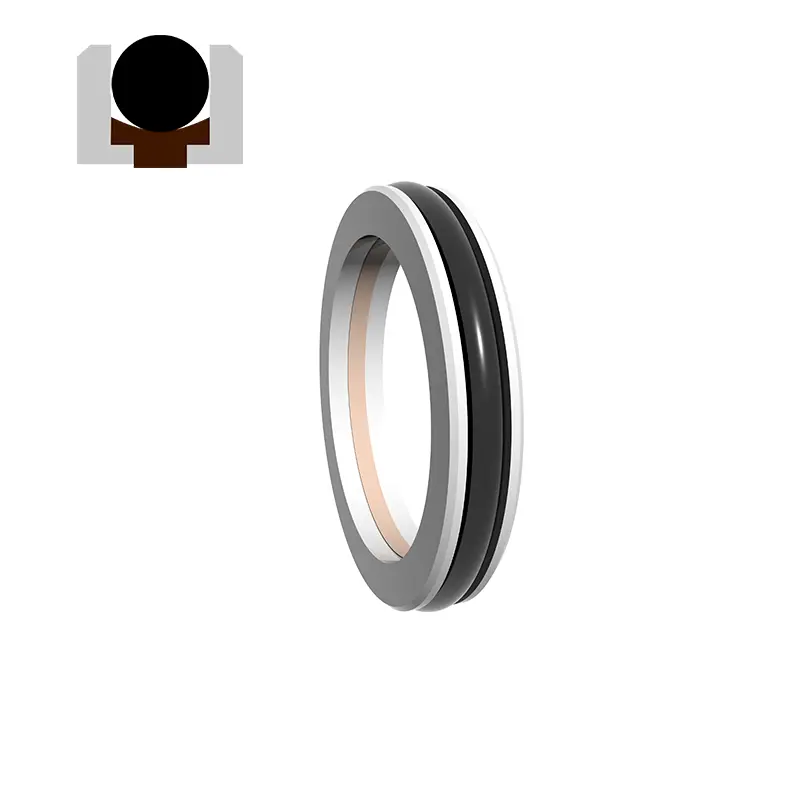

O SPNC/RC13 é composto por um anel de vedação em forma de tampa de PTFE e um anel de borracha em forma de O, que é adequado para vedação bidirecional de pressão bidirecional hidráulica e pneumática. O anel em forma de O fornece força radial e compensa o desgaste do anel de vedação. O anel de vedação adota um fino design de lábios, que possui boa capacidade de compensação de acompanhamento, para que o desempenho de vedação seja bom e possa ser instalado na ranhura do anel GB12350. As ranhuras divididas (abertas) devem ser usadas para diâmetros de haste inferior a 30 mm. Características:

1. Pode ser usado para hidráulico e pneumático e pode ser usado para vedação de pressão bidirecional;

2. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual e sem rastejamento;

3. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pequeno espaço estrutural, instalação e manutenção fácil;

O RC14 é composto por um anel de vedação triangular PTFE e um anel de borracha em forma de O, que é adequado para a vedação de pressão unidirecional de movimento de movimento hidráulico e pneumático. O anel O fornece força radial e compensa o desgaste do anel de vedação. Como o anel de vedação adota um design de lábios finos, a capacidade de compensação de acompanhamento é melhor, portanto o desempenho de vedação é bom. A ranhura dividida (aberta) deve ser usada para diâmetros de haste inferior a 30 mm. Características:

1. Pode ser usado para hidráulico e pneumático;

2 baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

3. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pequeno espaço estrutural, instalação e manutenção fácil;

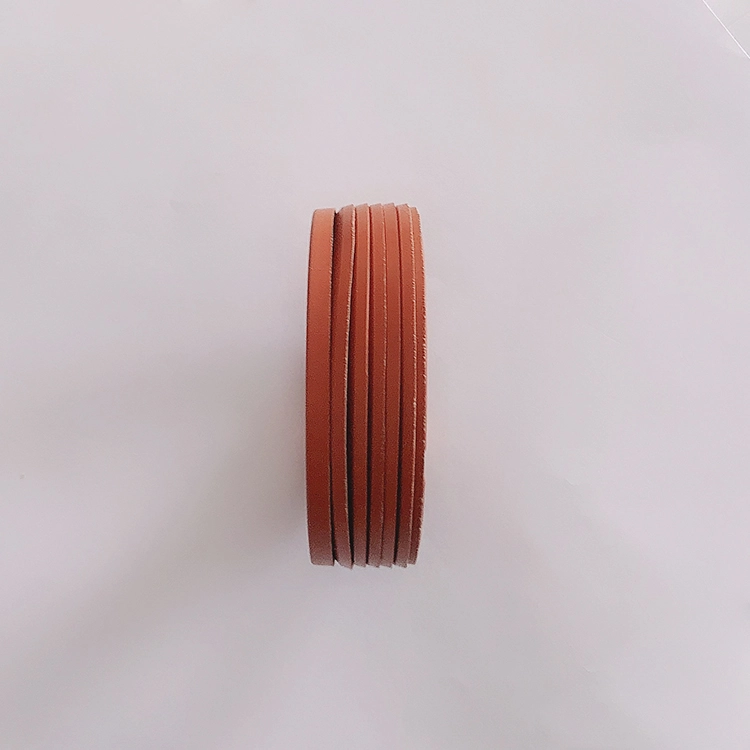

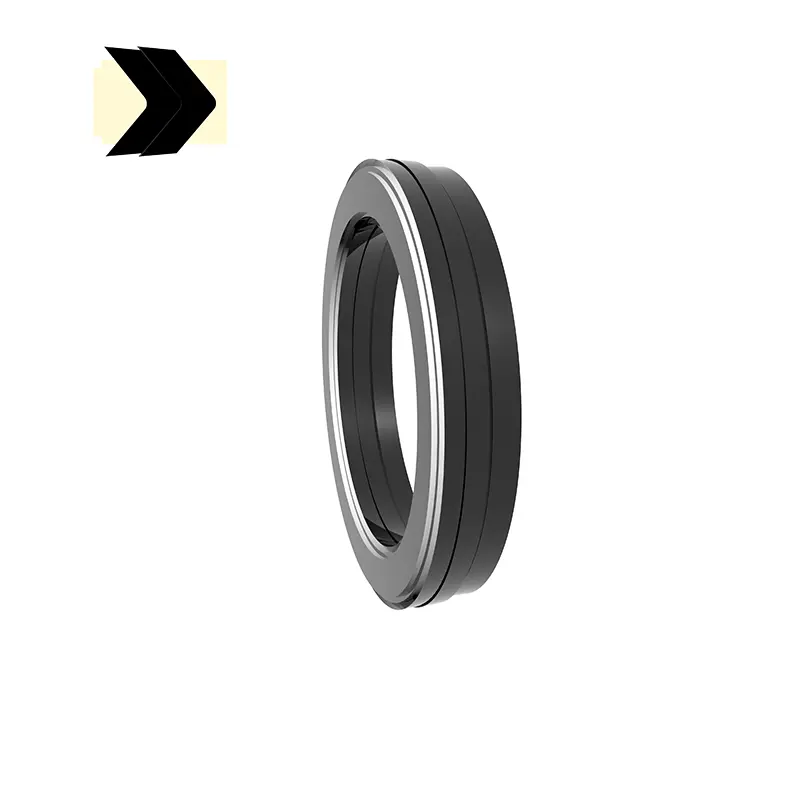

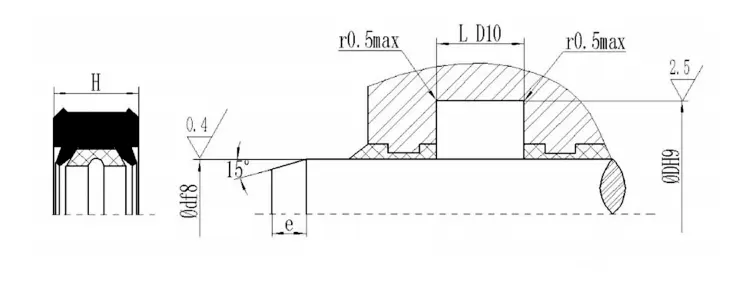

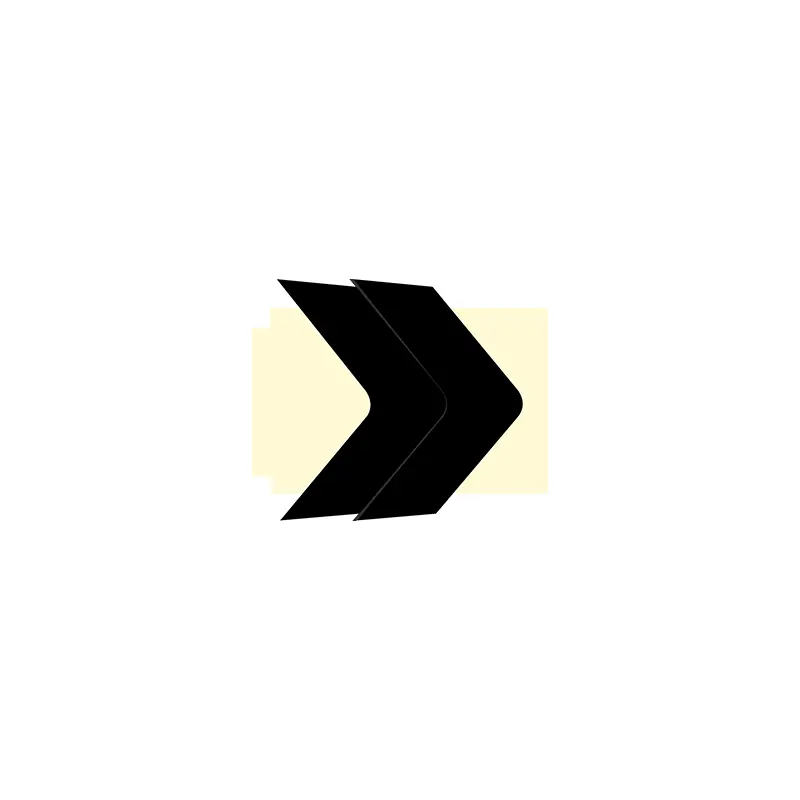

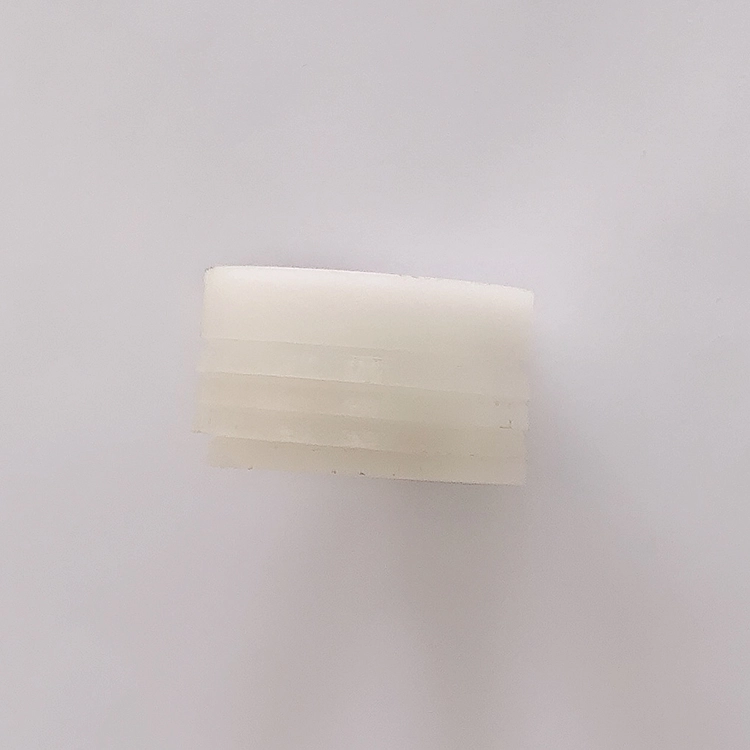

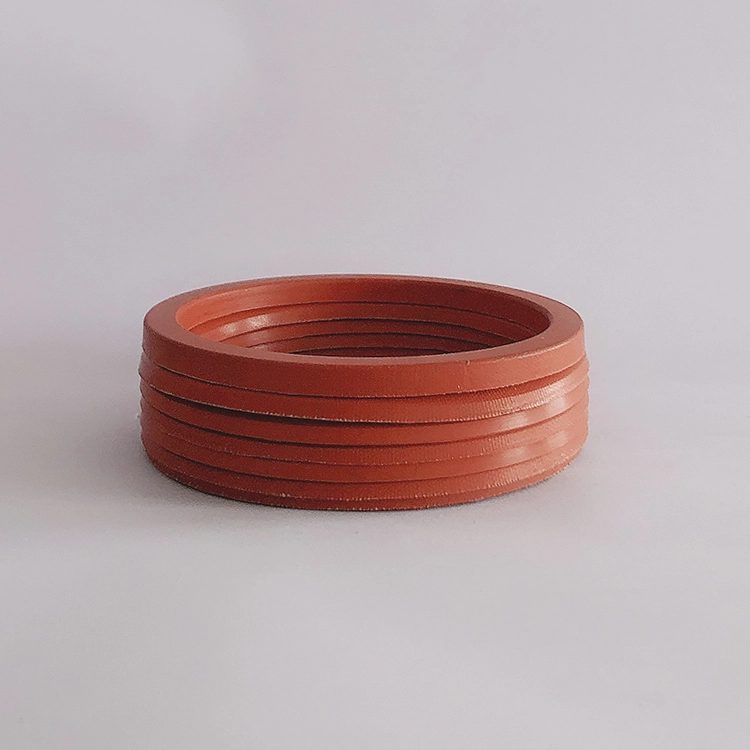

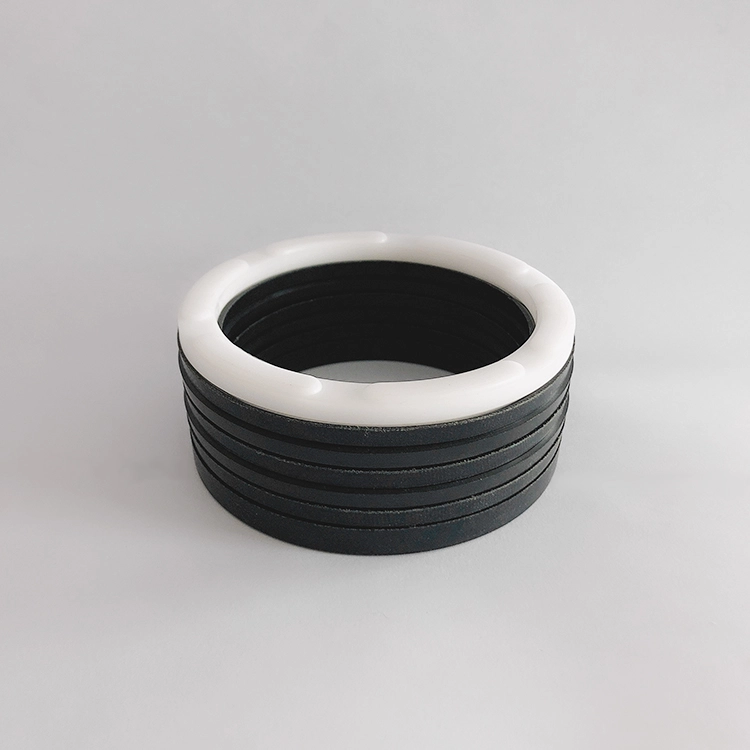

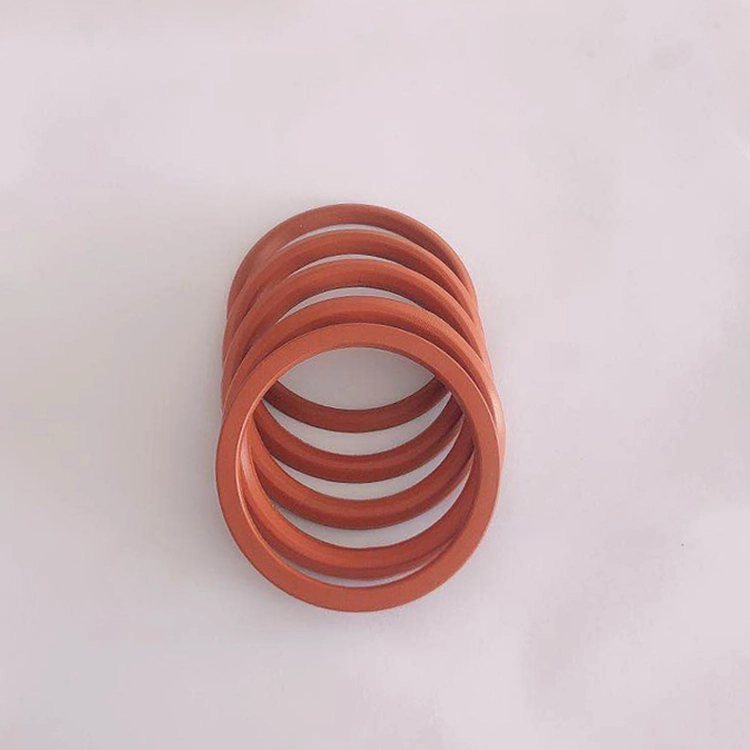

O RC15 é composto por um conjunto (mais de 3) de anéis de vedação em forma de V, um anel de pressão e um anel de suporte, e é adequado para a vedação de pressão de movimento de movimento alternativo hidráulico. A graxa compatível com o material de vedação deve ser aplicada durante a instalação. Ele não pode ser instalado em uma ranhura integral (fechada). Características:

1. Uma variedade de materiais está disponível, que pode ser ajustada de maneira ideal para se adequar a vários propósitos;

2. Pode ser usado em condições de trabalho severas e é adequado para quase todas as mídias e condições adversas;

3. Tem uma vida útil longa e pode ser usada para vedações lubrificadas sem óleo (seleção de material razoável);

4. O vedação e o atrito podem ser ajustados ajustando a junta, e o tamanho axial pode ser ajustado adicionando ou removendo o anel de vedação em forma de V;

5. Pode funcionar efetivamente, mesmo que a qualidade da superfície de vedação seja ruim.

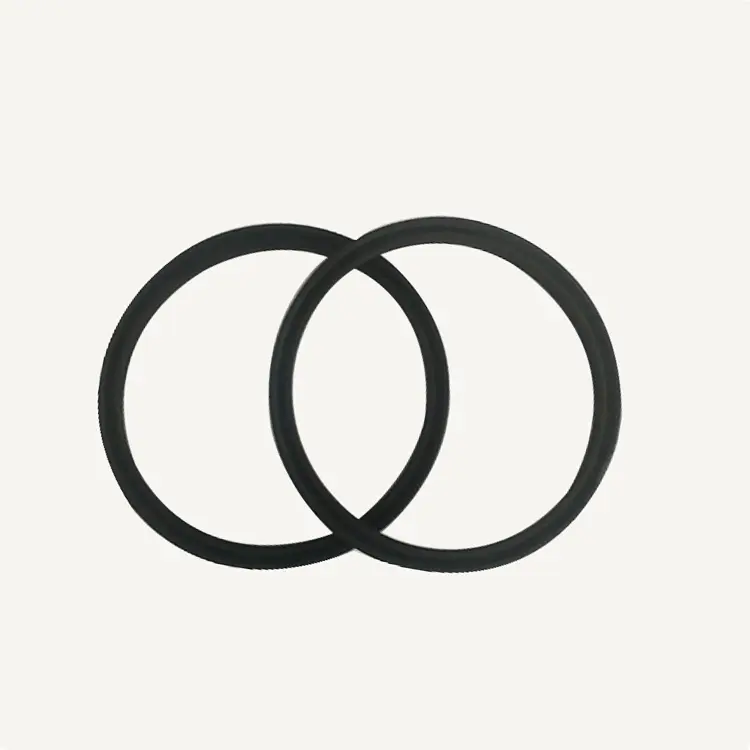

O SPN é composto por um anel de vedação retangular PTFE preenchido e um anel de borracha retangular, adequado para vedação bidirecional de pressão bidirecional de movimento de movimento hidráulico e pneumático. O anel retangular fornece força radial e compensa o desgaste do anel de vedação. As ranhuras divididas (abertas) devem ser usadas para diâmetros de haste inferior a 30 mm.

Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2 Sedos de uso duplo hidráulico e pneumático, podem ser usados ​​para vedação de pressão bidirecional;

3. Alta vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pequeno espaço estrutural, instalação e manutenção fácil;

O RC17 é adequado para a vedação bidirecional de pressão bidirecional hidráulica e pneumática. O anel O fornece força radial e compensa o desgaste do anel de vedação. As ranhuras divididas (abertas) devem ser usadas para diâmetros de haste inferior a 30 mm. Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2 Sedos de uso duplo hidráulico e pneumático, podem ser usados ​​para vedação de pressão bidirecional;

3. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pequeno espaço estrutural, fácil instalação e manutenção:

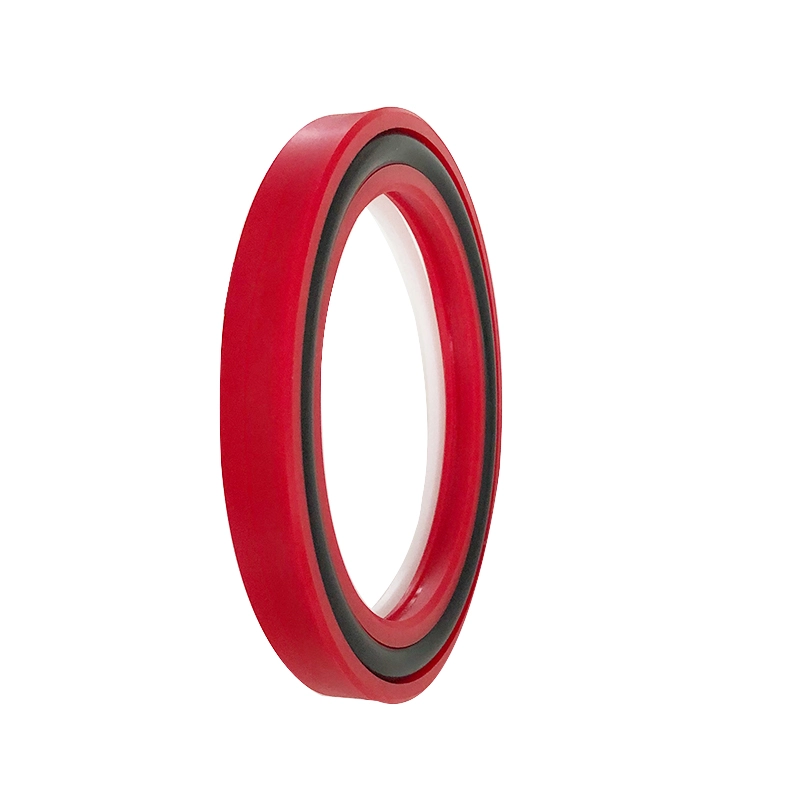

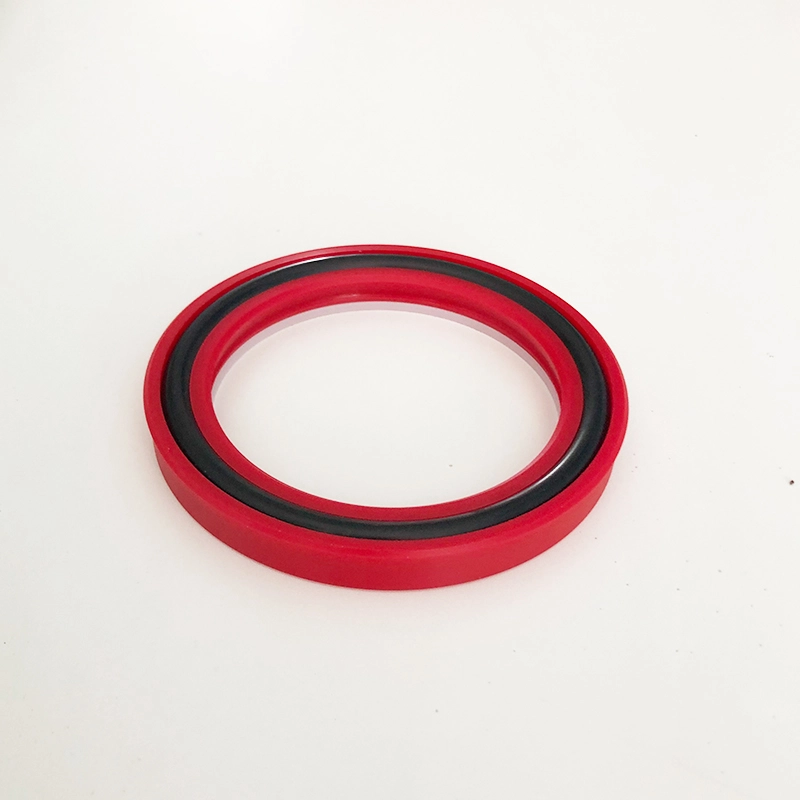

O GTDI é composto por um elastômero de borracha (ou poliuretano) de formato especial e um anel de vedação de PTFE modificado, e tem as características de boa vedação, vida longa, baixo atrito, etc. TDMI é composto por uma frutas de borracha de formação especial, sem grau de borracha e poliuretano), e um anel de pte de pte de forma que se trata de um pouco de salva-selações, que não é um dos lados, o anel de borracha e o que é um dos lados, que não é um dos lados, o anel de borracha e o que é um dos lados de borracha (ou poliuretano) e um anel de vedação de pTFE, que se trata de um pouco de salva-sela. O GGDI é composto por um anel de vedação cheio de PTFE, dois anéis de suporte de plástico em forma de L e um ring de força elástica, e tem as características de boa vedação, vida longa, baixo atrito, sem rastejamento, etc.

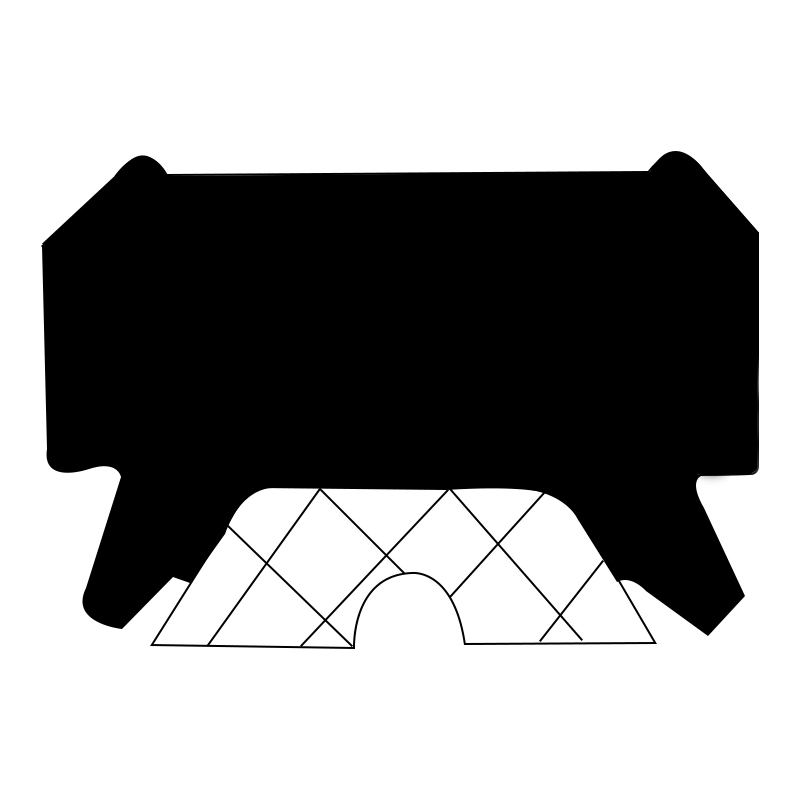

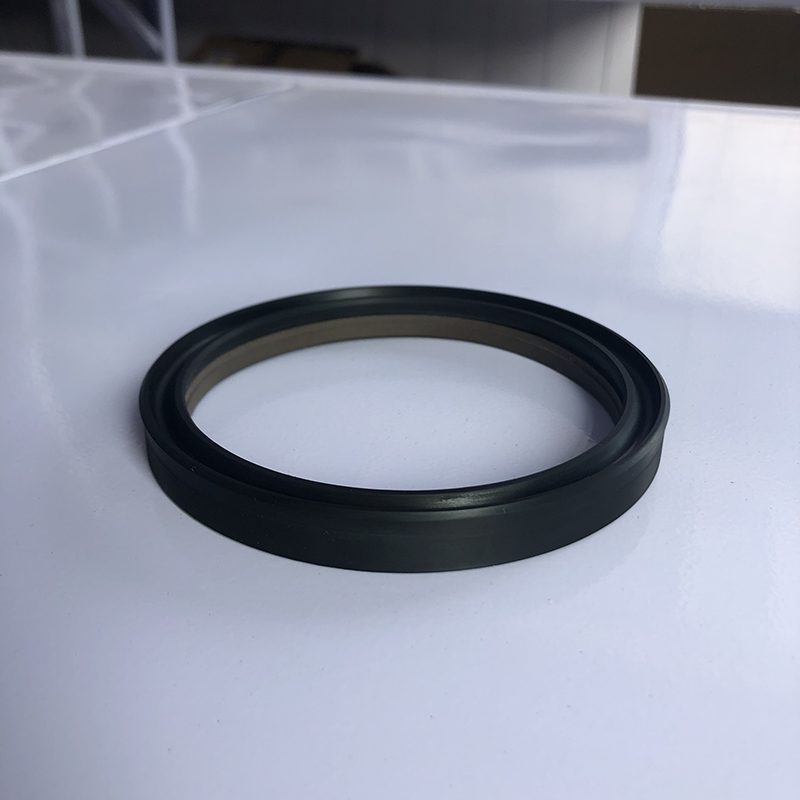

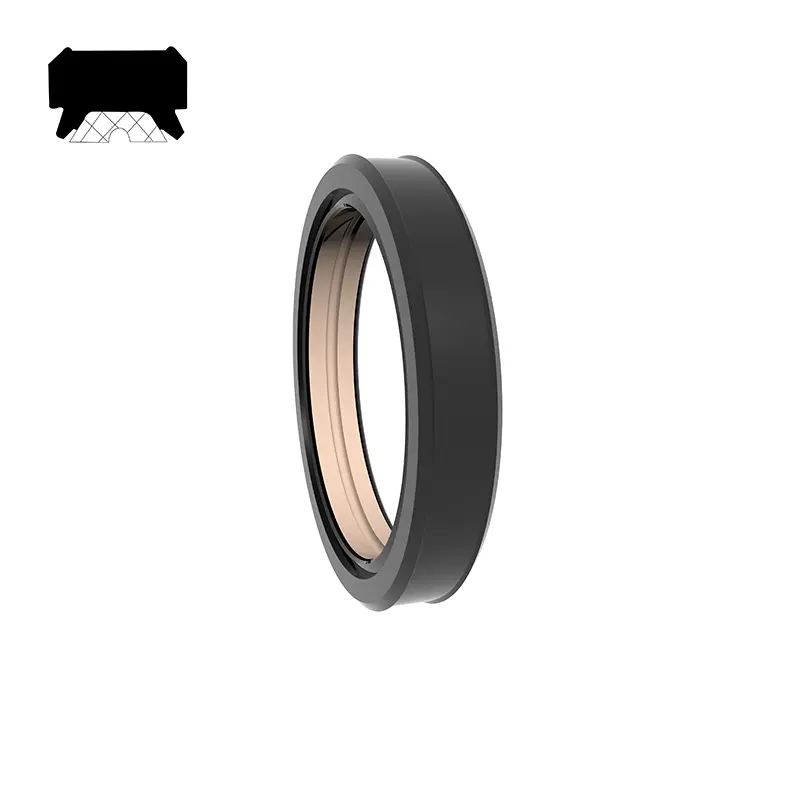

Anel de vedação do tipo BD é uma vedação de haste de pistão, usada principalmente para pisadores de vedação, hastes de pistão, máquinas de forjamento e equipamentos hidráulicos para equipamentos de caminhada. Características:

1. Insensível a cargas de vibração e picos de pressão

2. Boa capacidade anti-extrusão

3. Melhor vedação sob carga e baixa temperatura

4. Adequado para condições duras de trabalho

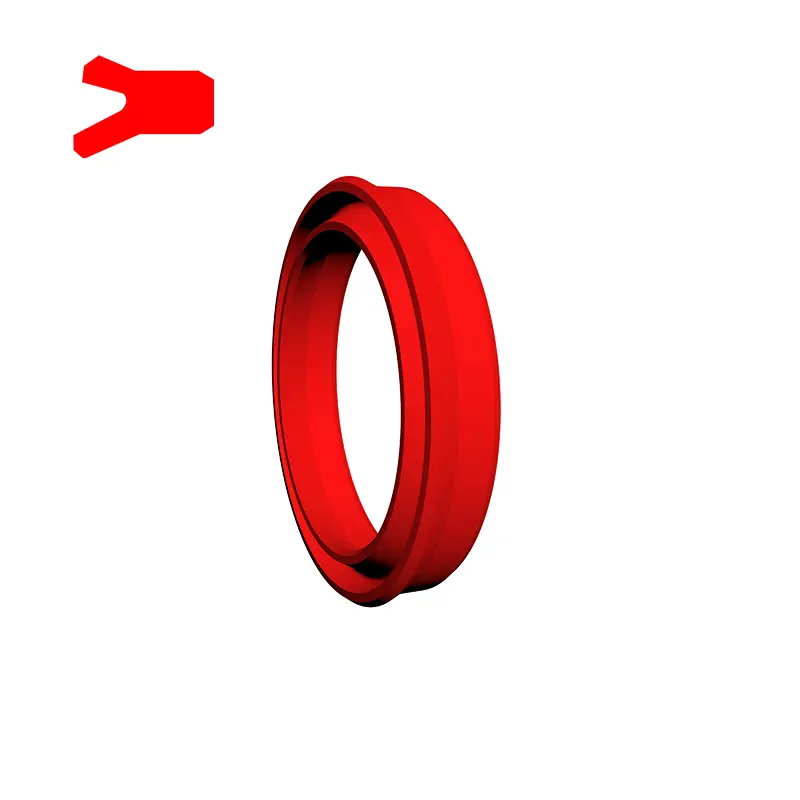

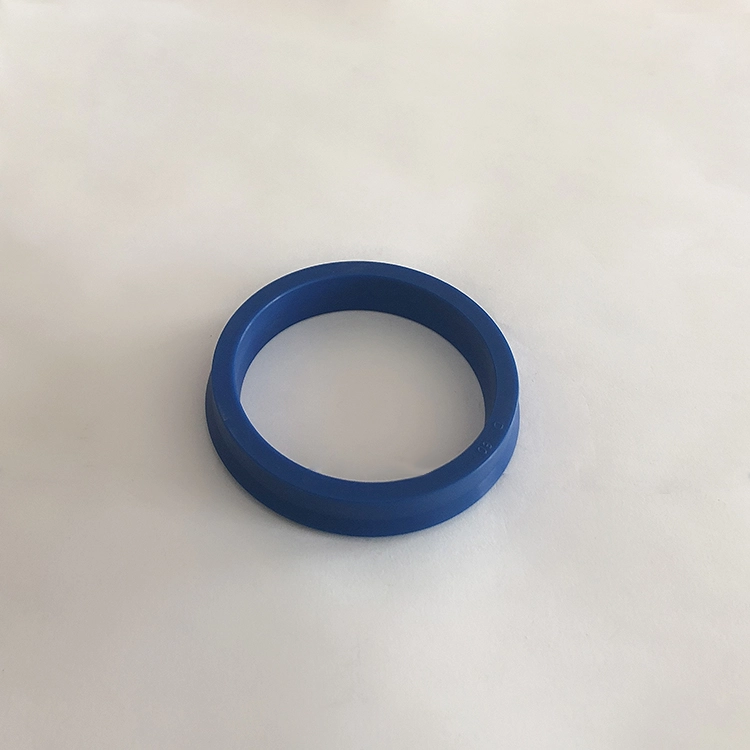

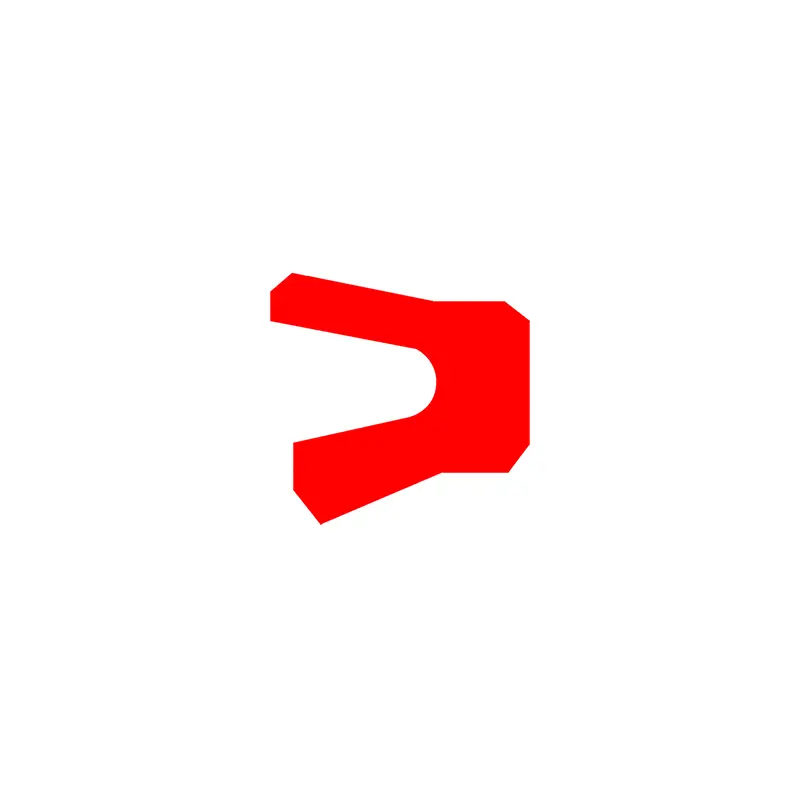

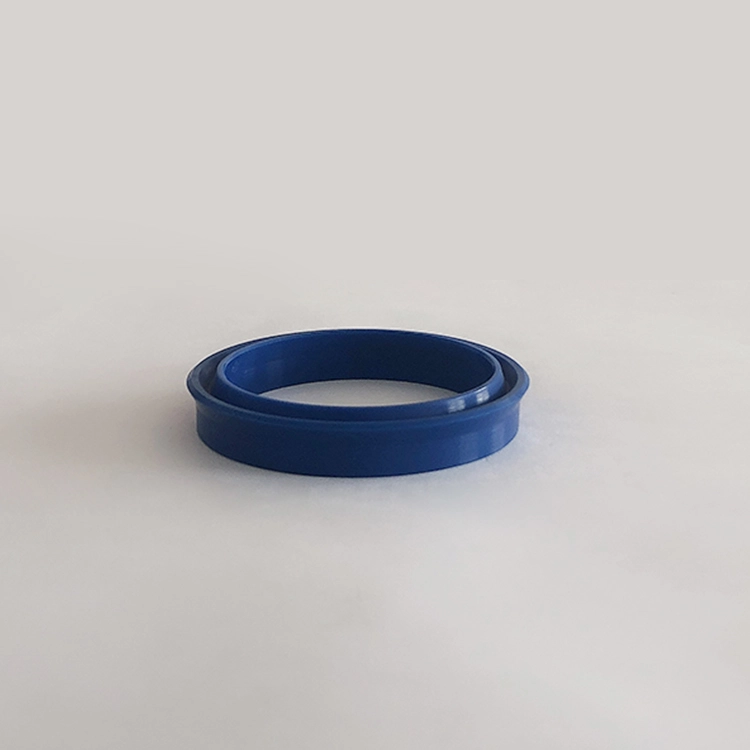

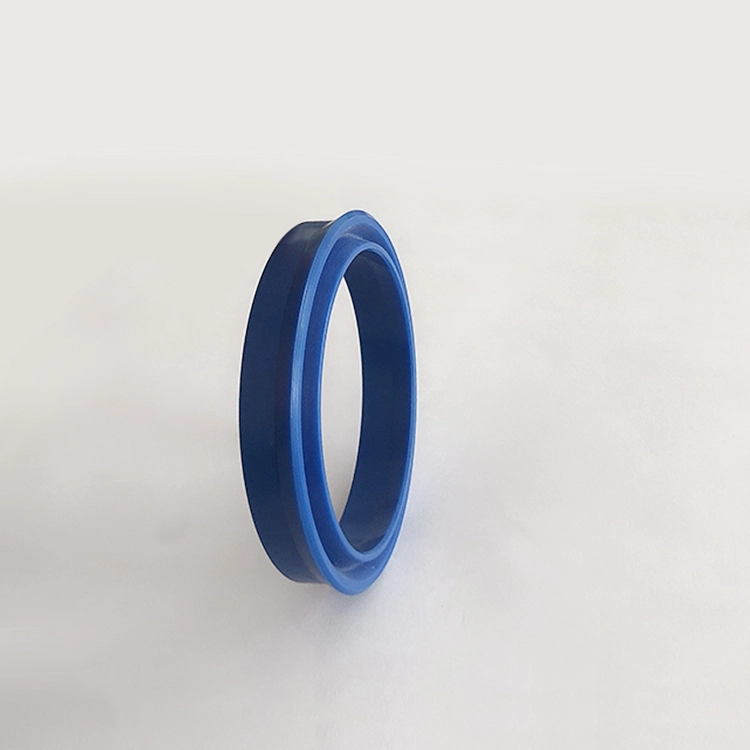

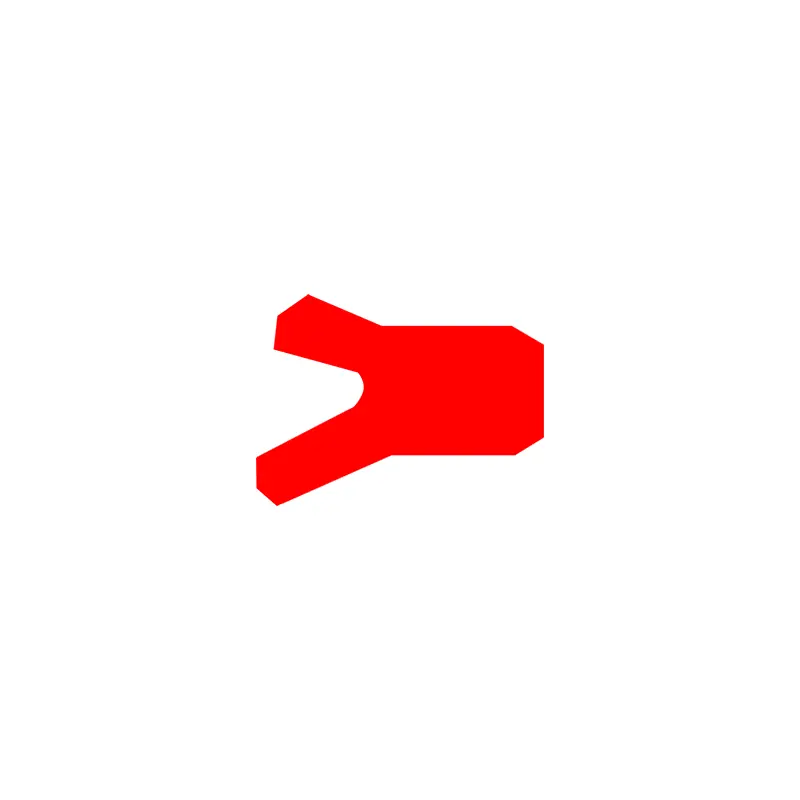

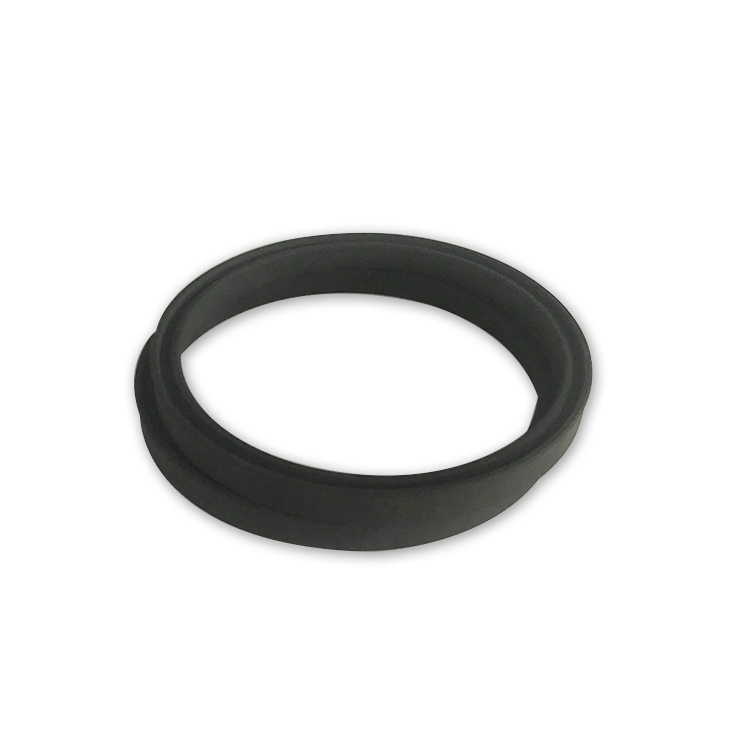

O anel de vedação do tipo YXD para o eixo é uma vedação assimétrica usada especialmente na haste do pistão. É adequado para a vedação unidirecional do movimento alternativo hidráulico e tem um bom desempenho de vedação. Quando usado abaixo de 12 ~ 32mpa, é necessário um anel de retenção no calcanhar. O sulco está em conformidade com o padrão JB/ZQ4265-97. Suas características:

1. Aplicável a cargas leves e cargas médias;

2. Bom desempenho de vedação para vedações de alta e baixa pressão;

3. Uma variedade de materiais está disponível e o desempenho da resistência média é mais extenso;

4. Estrutura simples e fácil instalação e manutenção.

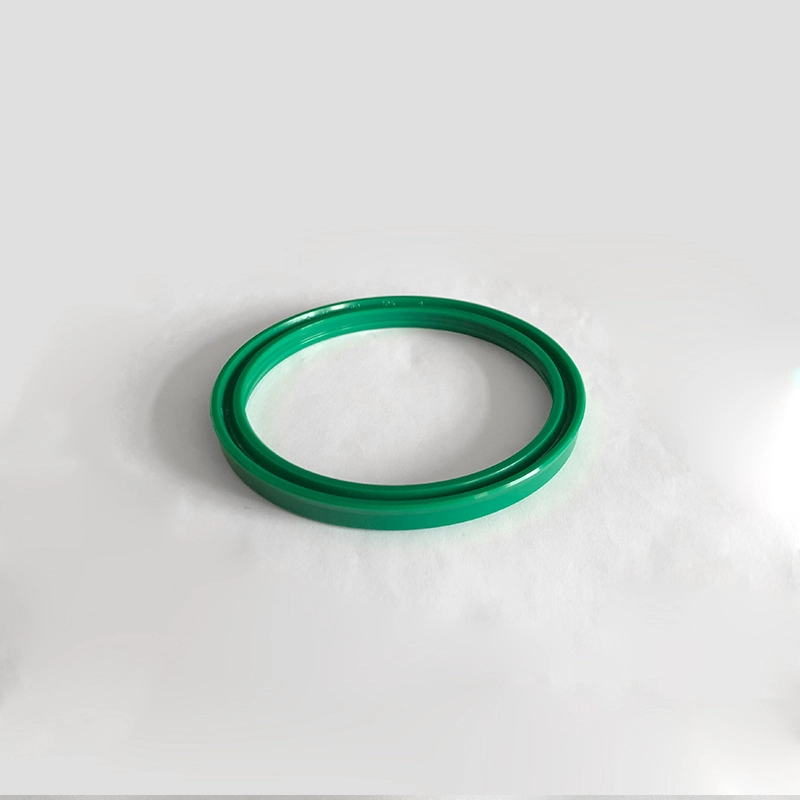

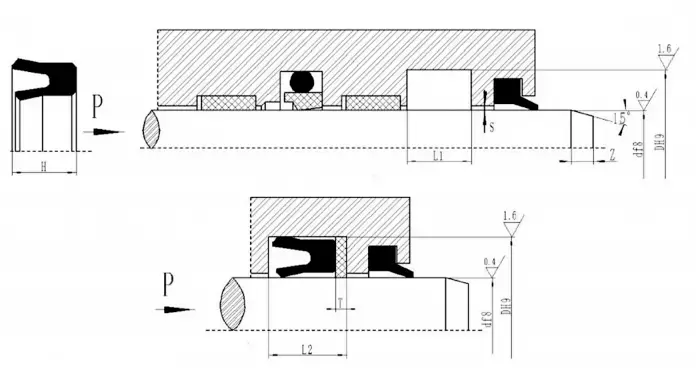

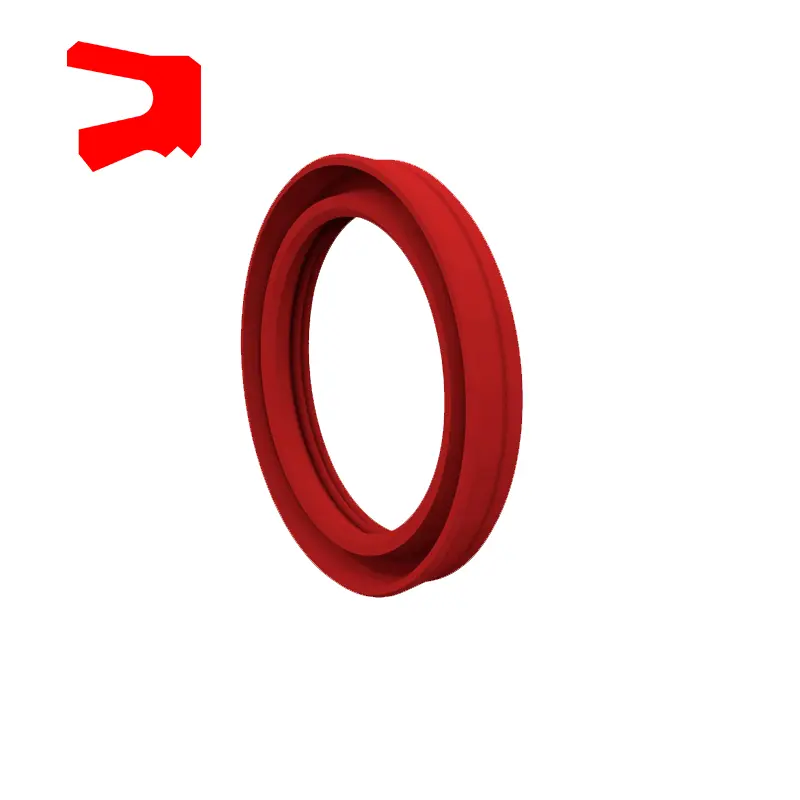

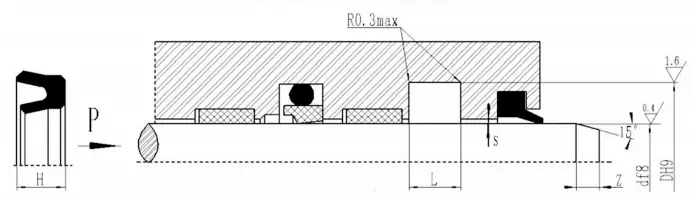

O anel de vedação RCUR é uma vedação assimétrica usada especialmente na haste do pistão, adequada para a vedação unidirecional de movimento alternativo hidráulico, com bom desempenho de vedação. O sulco está em conformidade com o padrão ISO5597. É usado como vedação auxiliar no sistema de vedação. Suas características:

1. Bom desempenho de vedação estática e dinâmica;

2. Forte capacidade de recuperação residual de petróleo em condições dinâmicas;

3. Estrutura simples e fácil instalação e manutenção.

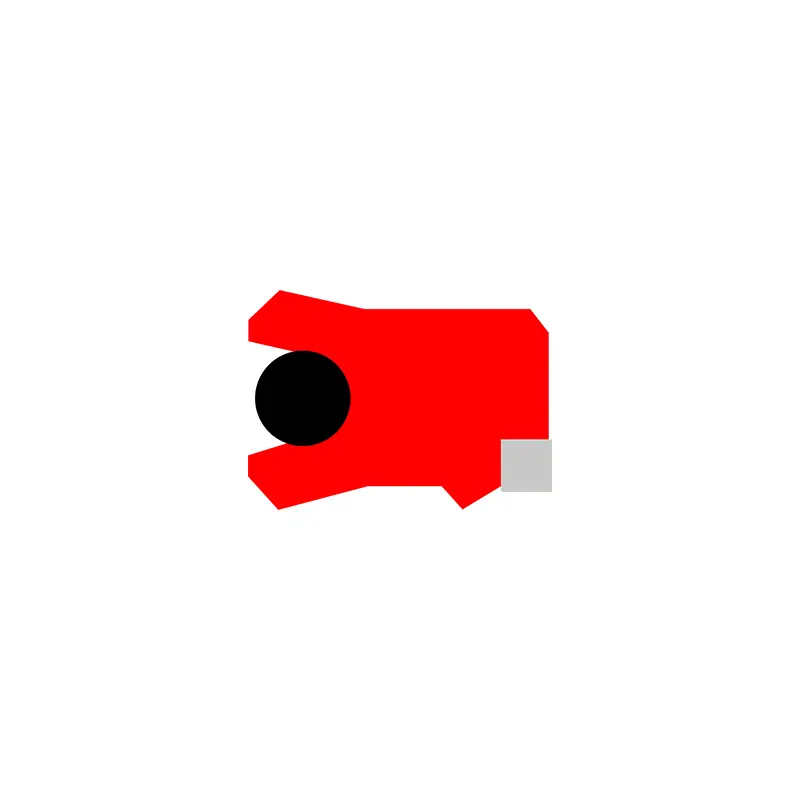

O anel de vedação RCUSR é uma vedação assimétrica usada especialmente na haste do pistão, com lábio auxiliar no lado interno do anel de vedação. É adequado para a vedação unidirecional do movimento alternativo hidráulico e tem um bom desempenho de vedação. O sulco está em conformidade com o padrão ISO5597. Pode ser usado sozinho ou como uma vedação auxiliar no sistema de vedação. Suas características:

1. Bom desempenho de vedação estática e dinâmica;

2. Baixo atrito, movimento suave, forte capacidade de recuperação residual de óleo em condições dinâmicas;

3. Estrutura simples e fácil instalação e manutenção.

Recursos e aplicações do produto:

Seleção de material

1. Os materiais de anel de O suportados podem ser selecionados: borracha nitrila R01 (NBR), Fluororberber RO2 (FKM), etc.

2. Materiais de anel de vedação: PTFE2, PTFE3, PTFE4, PU, ​​ETC.

Seleção de material RC15

1. Material do anel de pressão: Politetrafluoroetileno, pano de nitrila, pano de fluororber, nylon, polioximetileno

2.

3. Material do anel de suporte: pano de nitrila, pano de fluororberber, nylon, polioximetileno, politetrafluoroetileno

Poliuretano de seleção de material rcur (PU)

Exemplo de pedido:

Modelo de pedido RC11-40X55.1x6.3-PTFE3-R01

Modelo de pedido RC11-B-40X55.1x6.3-PTFE3-R02

Modelo Diâmetro x Groove Diâmetro x Lidra da ranhura PTFE3 Código de material PTFE modificado por PTFE3 R01, R02-O-RI RING Código

Modelo de pedido RC12-40X55X7.5-PTFE3-R01

Modelo Diâmetro X Groove Diâmetro x Lidra da ranhura Largura PTFE3 Tetrafluoroetileno Código de material R01-retangular Código de material do anel

Modelo de pedido RC13-80-PTFE3-R01 ou SPNC-80-PTFE3-R01

RC13/SPNC-Modio de 80 eixo Diâmetro d PTFE3-PTFE Código de material R01-O-Ring Código

Modelo de pedido RC14-80-PTFE3-R01

RC14 Modelo de 80 eixo Diâmetro D PTFE3-PTFE Código de material R01-O-Ring Código

RC15

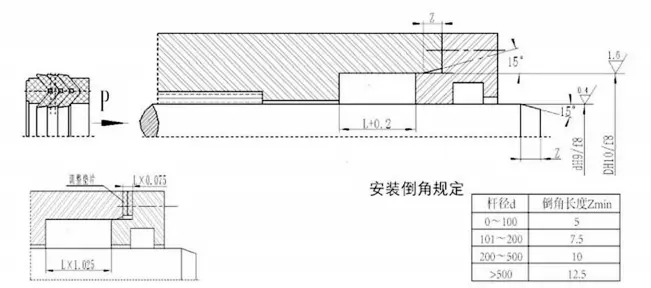

Exemplo de ordem RC15-A-40X55X22.5RC15-A-MODEL DXDXL Regulamentos de chanfro de instalação

O selo combinado em forma de V pode atingir o melhor estado de vedação e atrito ajustando o tamanho axial da junta. O desgaste inicial após a operação de longo prazo pode ser estendido ajustando o tamanho axial. Recomenda -se que o tamanho axial ajustável da cavidade de vedação seja projetado para ser 1,025L e a quantidade de ajuste é de 7,5%l.

Spn

Modelo de pedido spn-d*d*l-ptfe3-r01 diâmetro da haste*diâmetro inferior da ranhura*largura da ranhura

Modelo SPN Modelo PTFE3 Código de Material PTFE modificado

RC17

Modelo de pedido RC17-D*D*L-PTFE3-R01 Diâmetro da haste*Diâmetro inferior da ranhura*Largura da ranhura

GTD

Tdmi

GGDI

Bd

Modelo de pedido BD40*55*11.4 Diâmetro da haste × diâmetro da ranhura × altura de vedação

Yxd

Modelo de pedido yxd63x75x14 -r01 diâmetro da haste × diâmetro da ranhura × altura de vedação - código do material

Rcur

Modelo de pedido RCUR63X73 × 10 Diâmetro da haste × Diâmetro da ranhura × Altura de vedação

Modelo de pedido RCUSR63X73X6 Diâmetro da haste × diâmetro da ranhura × altura de vedação

Especificações
