Vedações de poeira hidráulica

As vedações de poeira hidráulica são um dos produtos de vedação que as vedações ruíqueas podem produzir. Você pode aprender sobre diferentes modelos nesse tipo de produto e também pode fazer combinações estruturais. Se necessário, você também pode entrar em contato conosco para obter ajuda ou soluções personalizadas ou entre em contato conosco para obter um exemplo de livro.

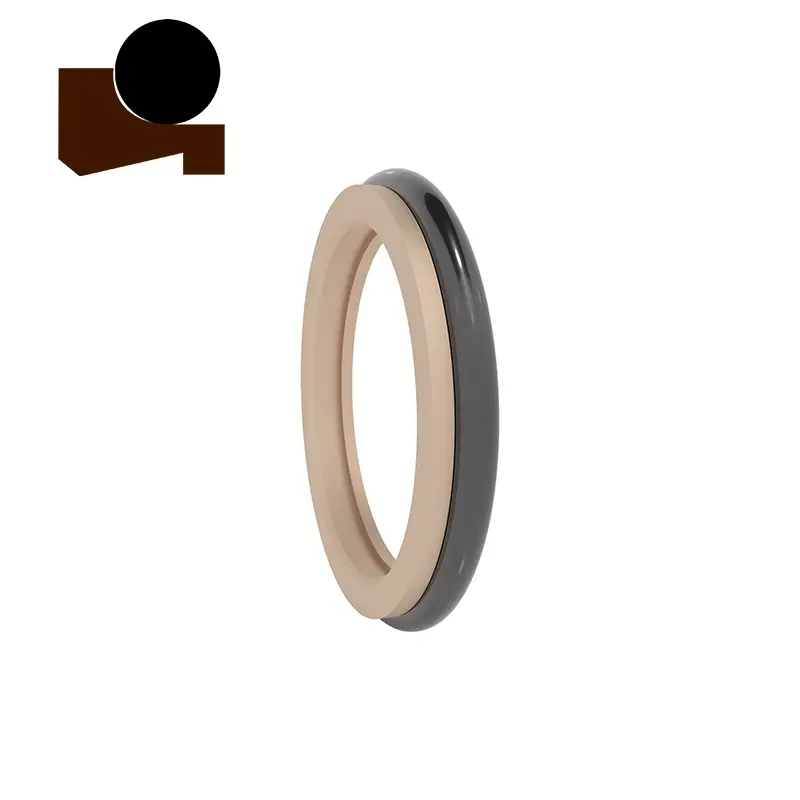

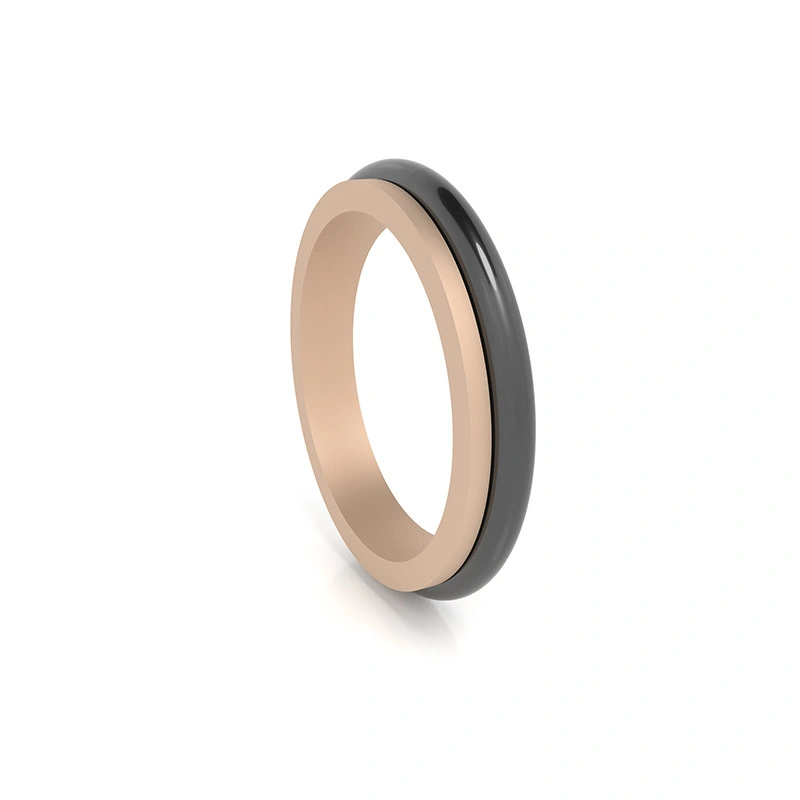

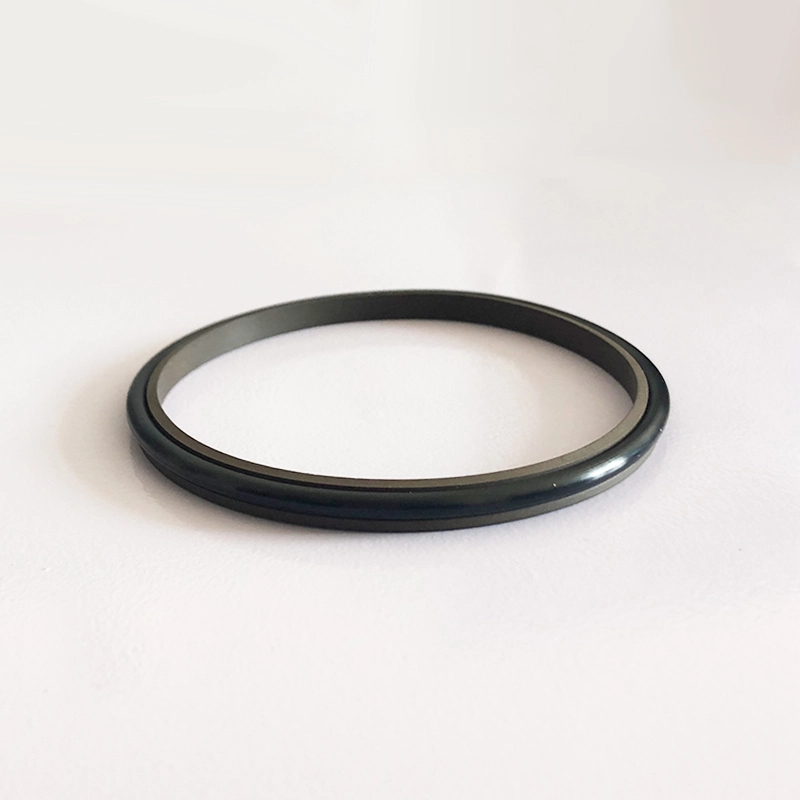

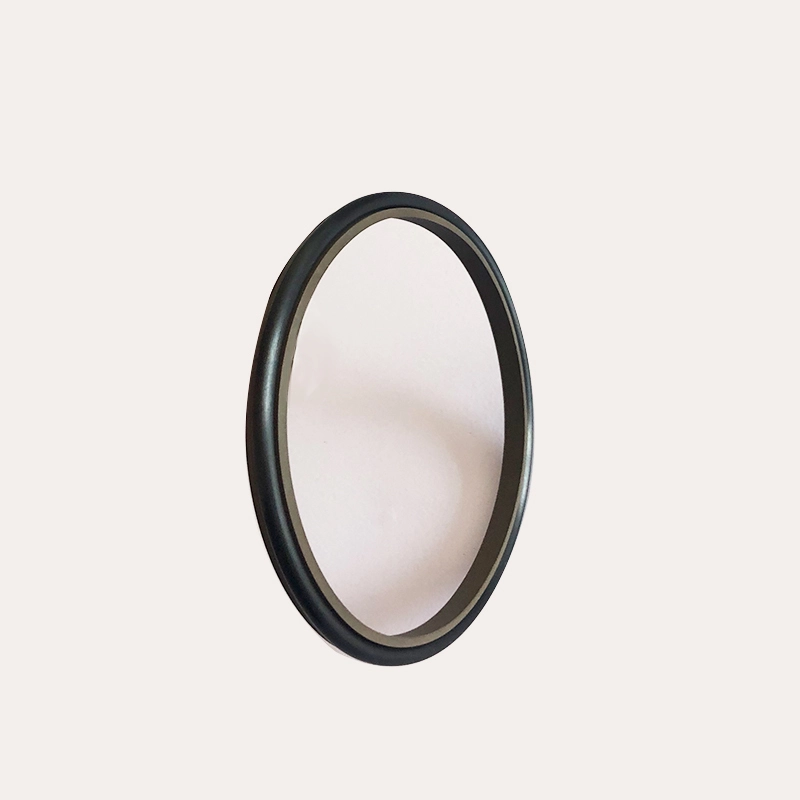

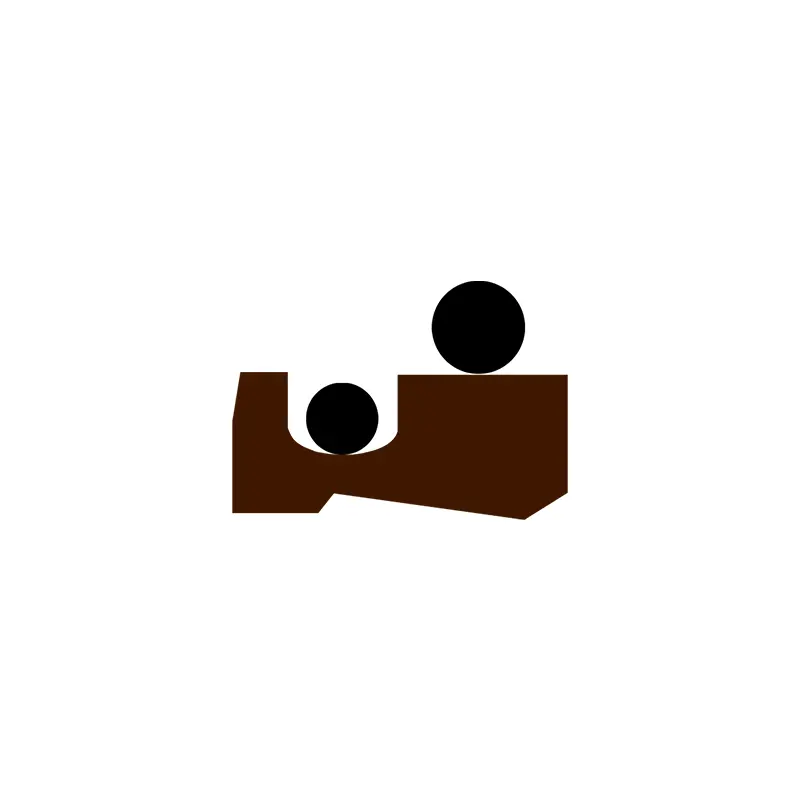

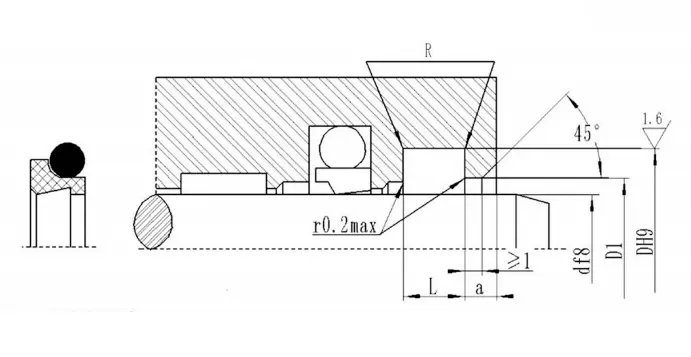

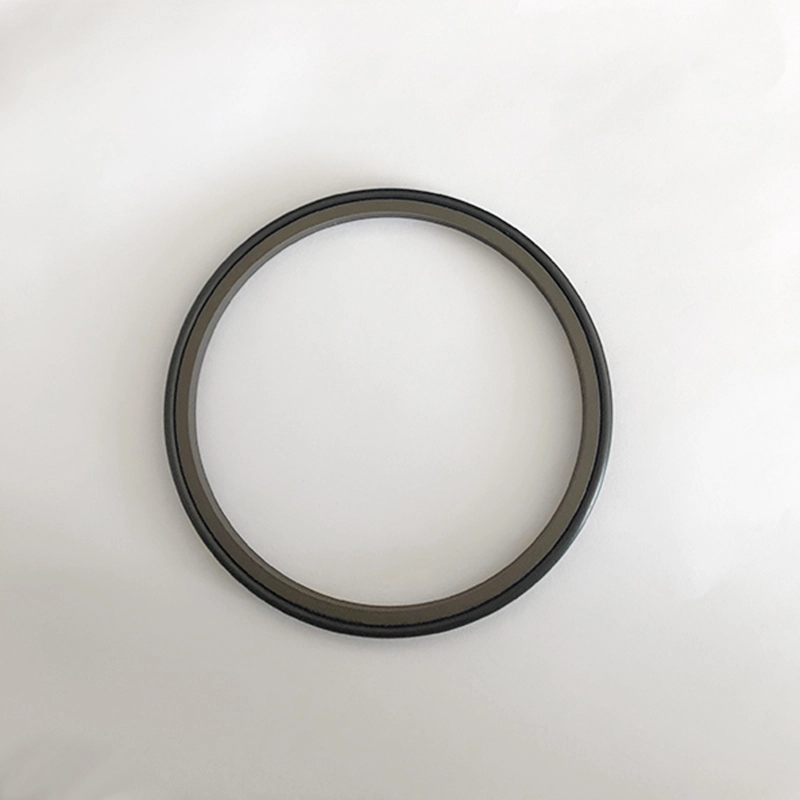

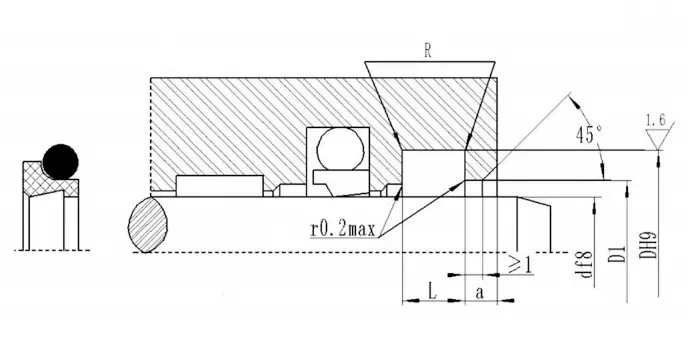

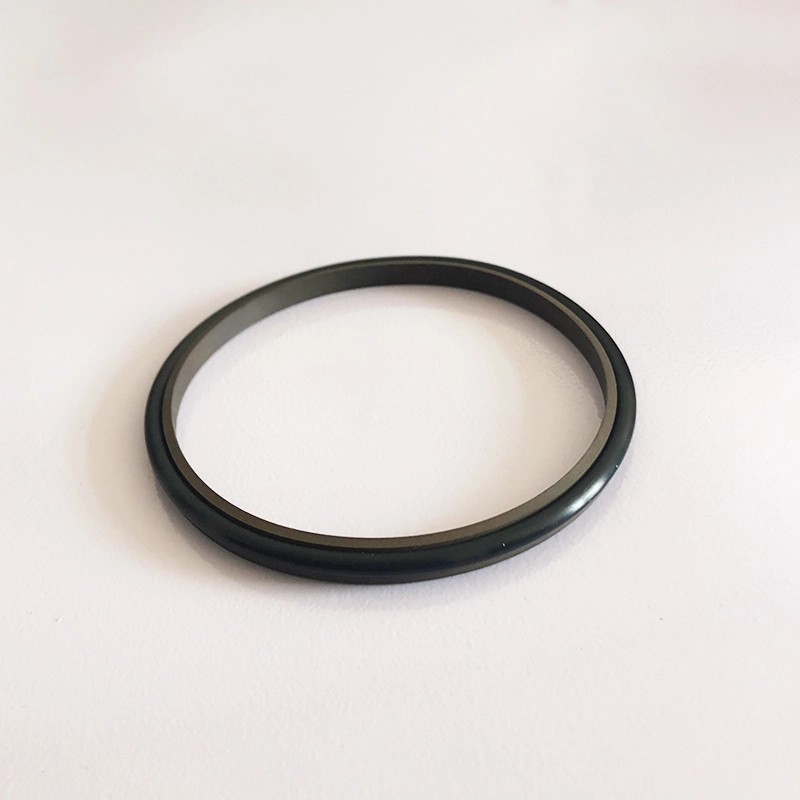

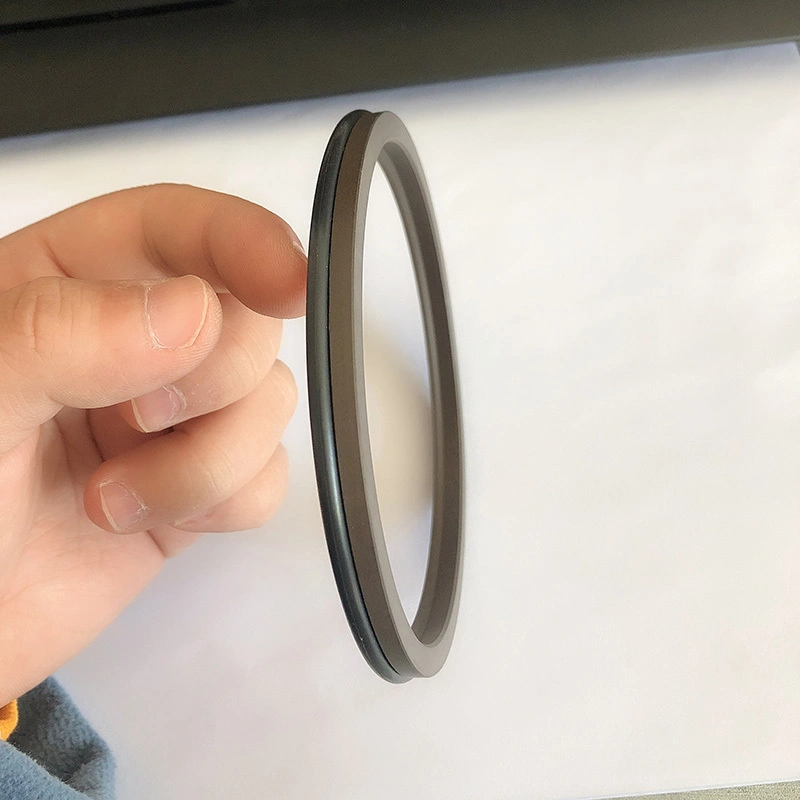

RCF01 e RCF02 são vedações de poeira de duas vias compostas por um anel de vedação de pó de lip duplo cheio de material de PTFE anti-vestuário e um anel de borracha em forma de O. O anel O fornece força de pré-carga para compensar o desgaste do anel PTFE. O RCF01 é adequado para ocasiões pesadas, como ambientes empoeirados ou frios e movimento alternativo de alta frequência. Grooves divididas devem ser usadas para diâmetros de eixo inferiores a 30 mm. O RCF02 é adequado para o movimento recíproco, as condições de movimento ou movimento em espiral.

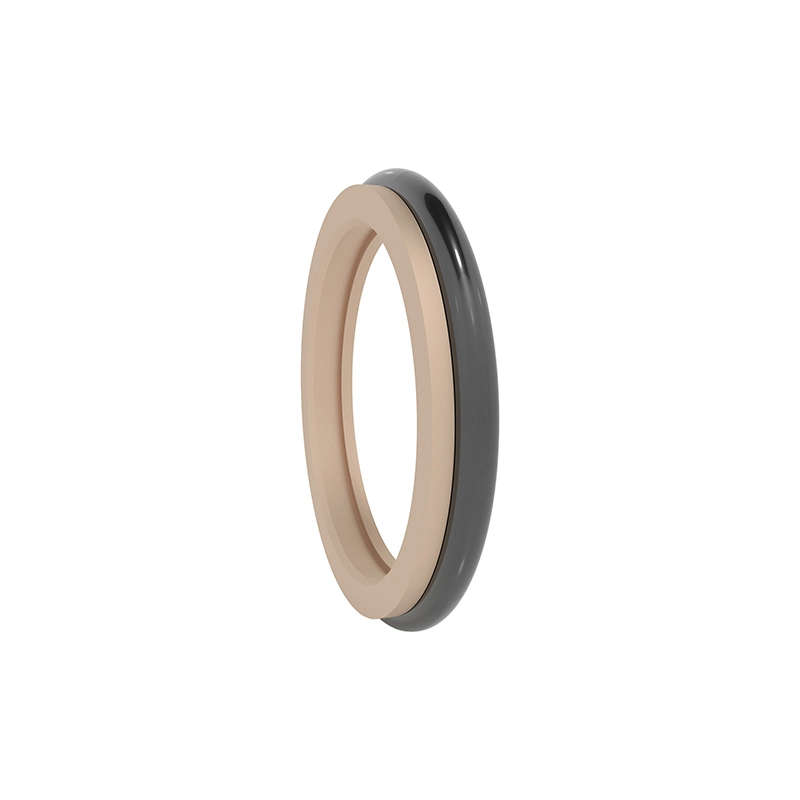

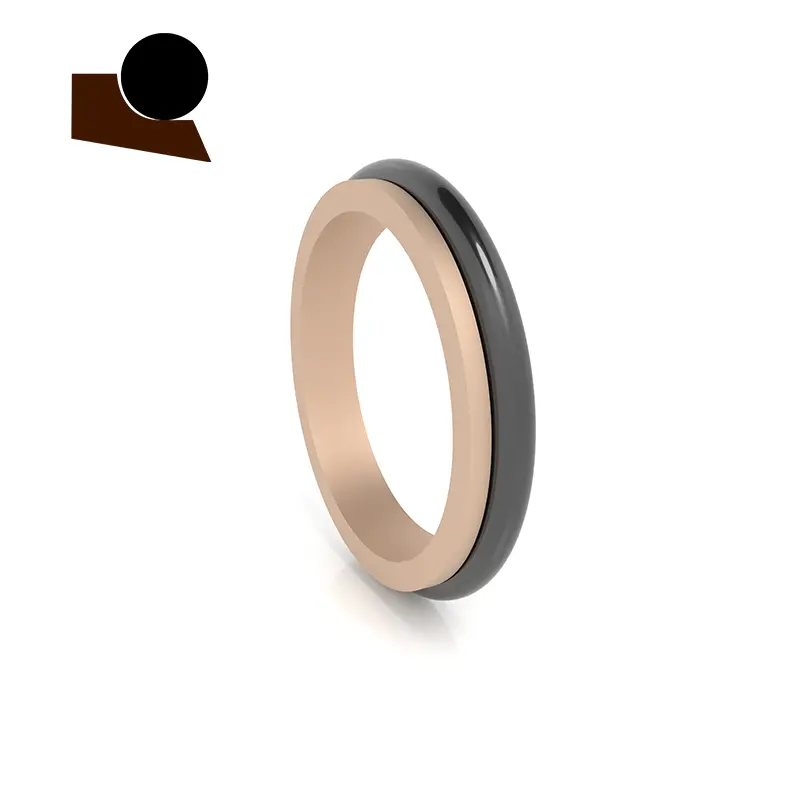

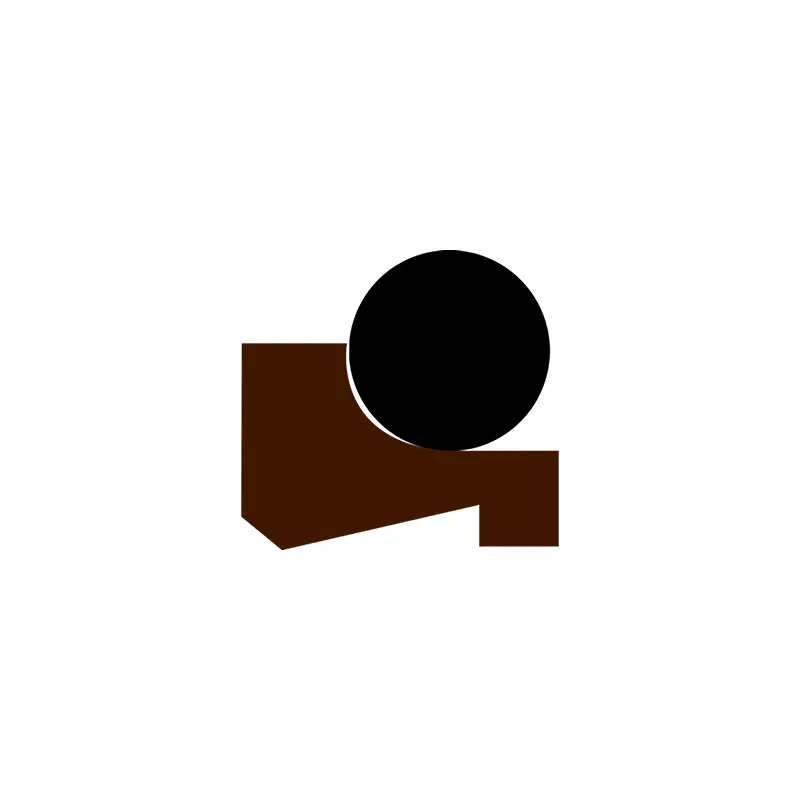

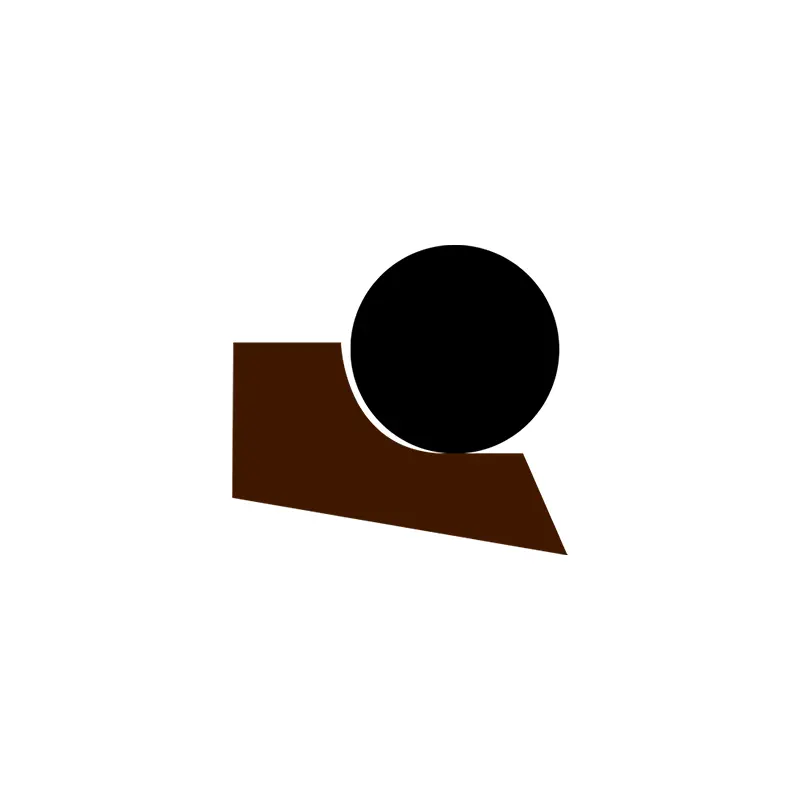

O RCF03 é um anel de poeira unidirecional composto por um anel de raspador de poeira de lip único preenchido com material de PTFE e um anel de borracha em forma de O. Sua função é raspar a poeira e impedir que o sistema seja contaminado. É adequado para reciprocar condições de movimento, balanço ou movimento em espiral.

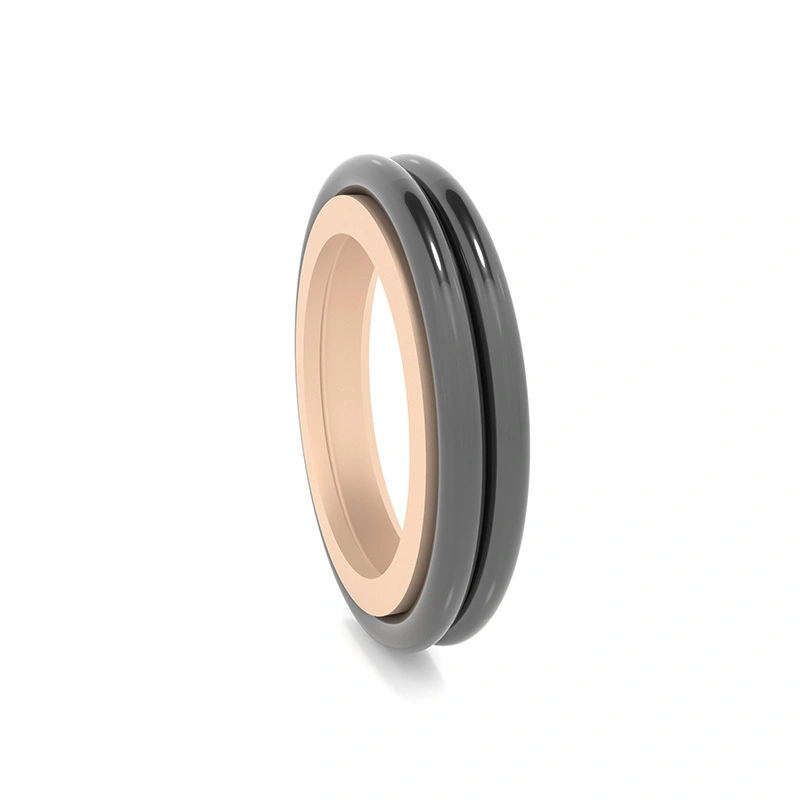

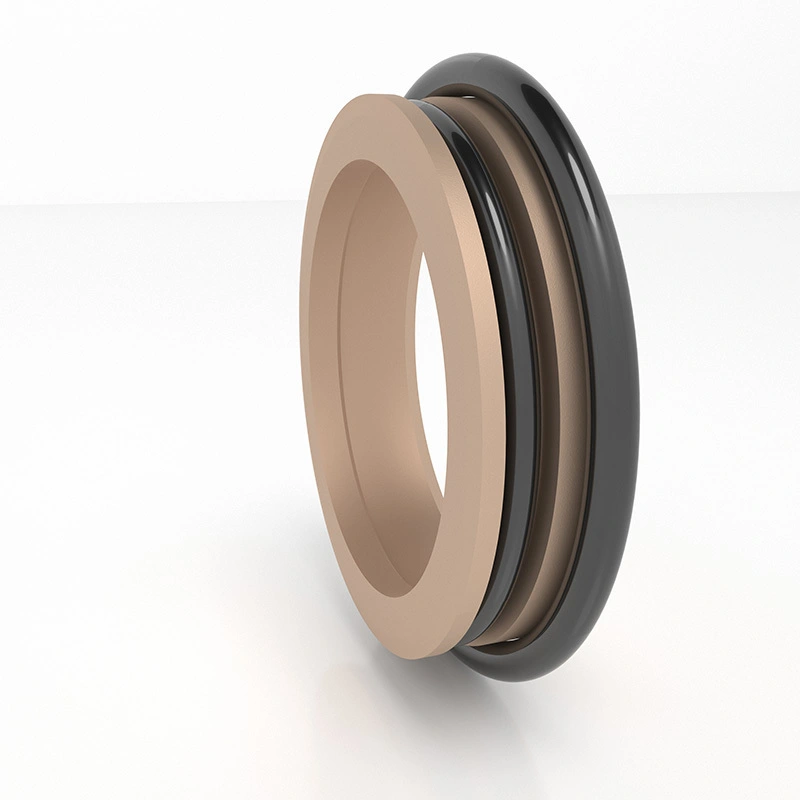

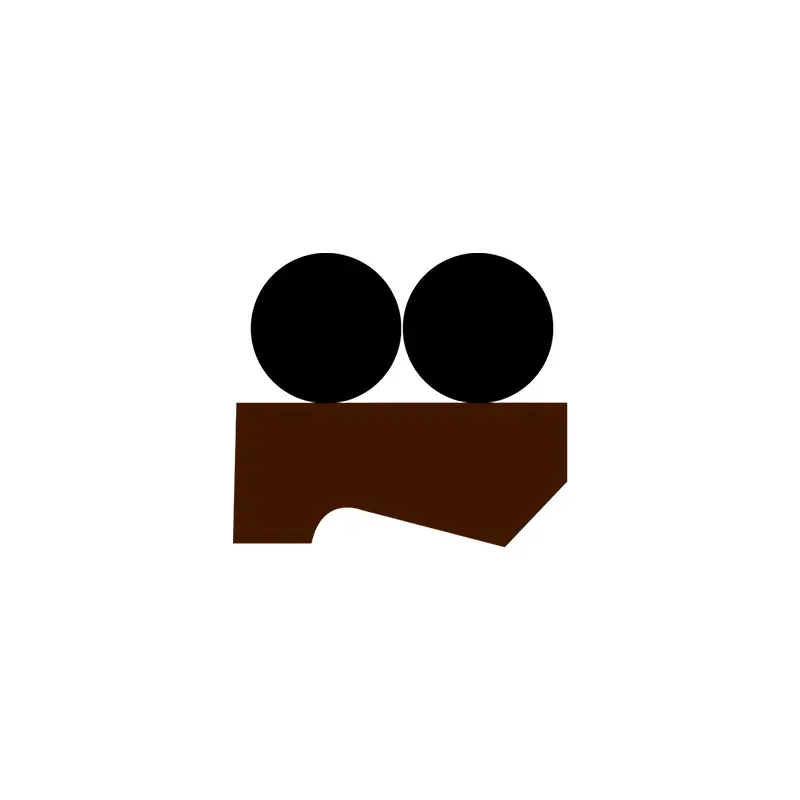

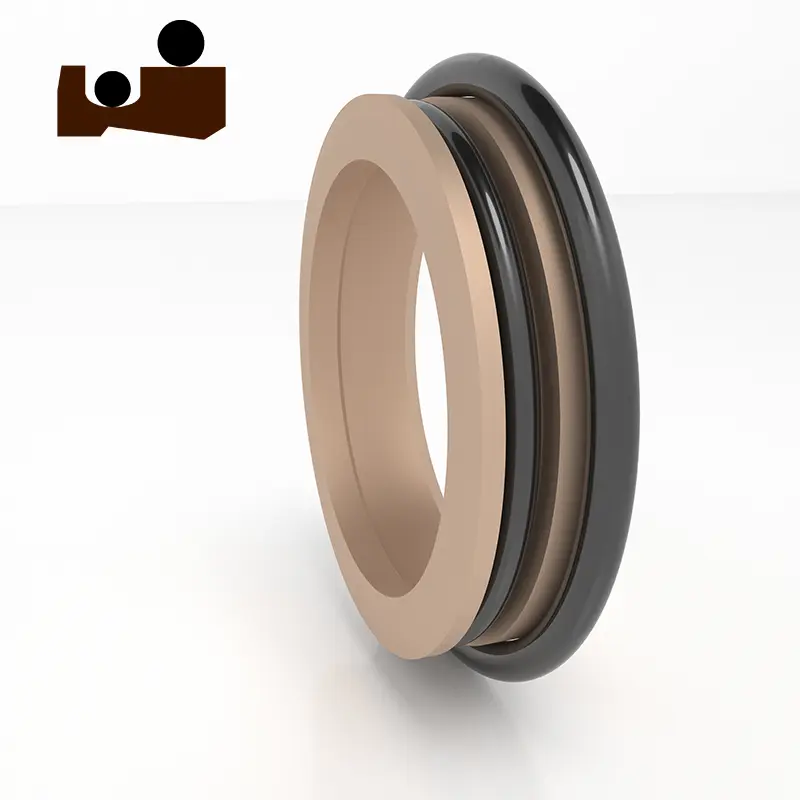

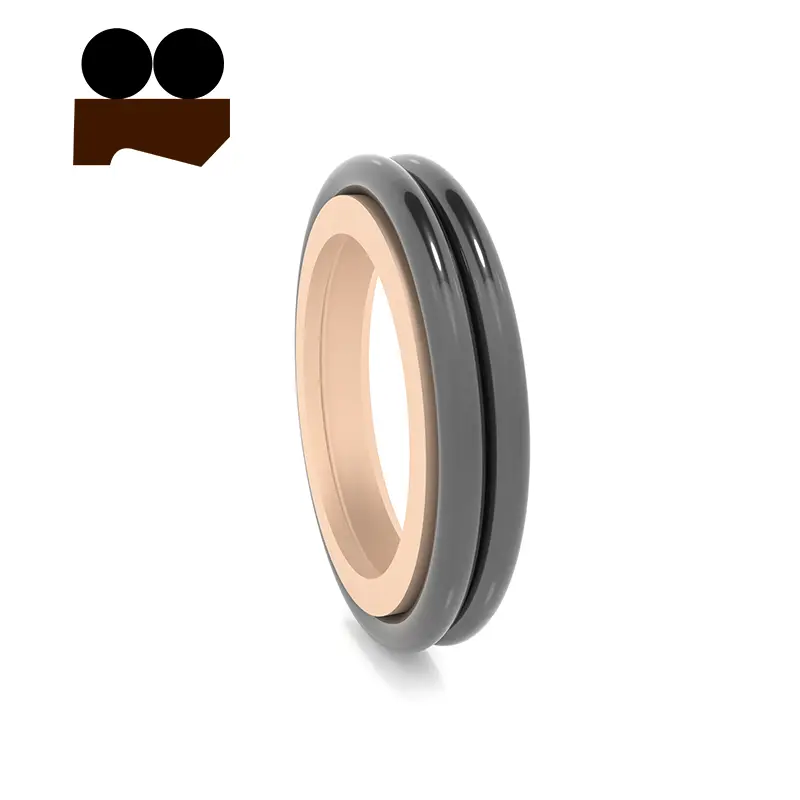

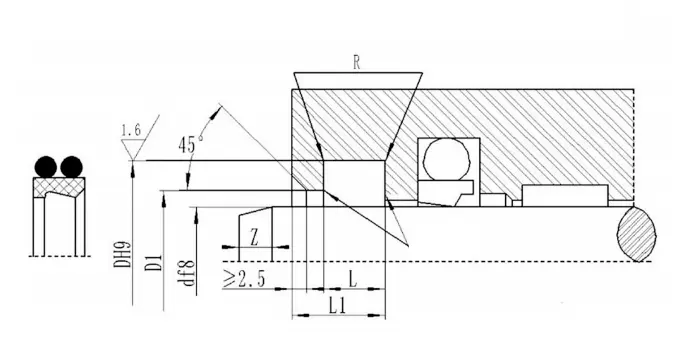

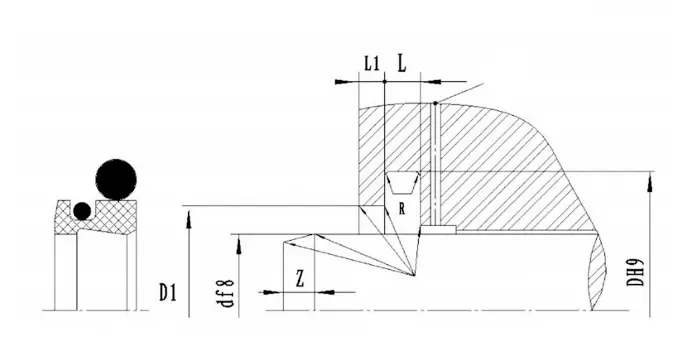

RCF04 e RCF05 são anéis de poeira de lip duplo compostos por um anel de formato especial com um lábio de vedação e um lábio à prova de poeira e dois O-rings como elementos de pré-carga, que são usados ​​para melhorar a vedação geral. Tem as características de longa vida, baixo atrito, sem viscosidade e alta confiabilidade. O RCF04 é usado principalmente em máquinas agrícolas, prensas hidráulicas, máquinas de moldagem por injeção, sistemas de controle hidráulico, empilhadeiras, máquinas de rolamento, guindastes e máquinas de carregamento e descarga. O RCF05 é usado principalmente em prensas hidráulicas, máquinas de moldagem por injeção, máquinas de rolamento, máquinas metalúrgicas, etc. É particularmente adequado para vedações à prova de poeira de hastes de pistão de grande diâmetro.

O anel de poeira DHS é um anel de poeira dupla função, que tem um bom efeito à prova de poeira e certa função de filme de vedação. Os materiais são poliuretano de alto desempenho, borracha nitrila e fluororgeber.

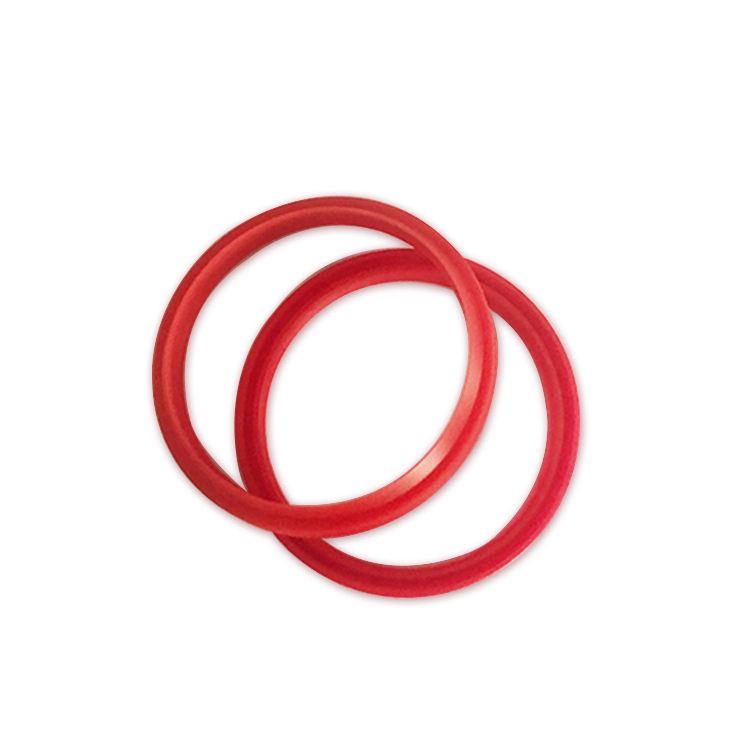

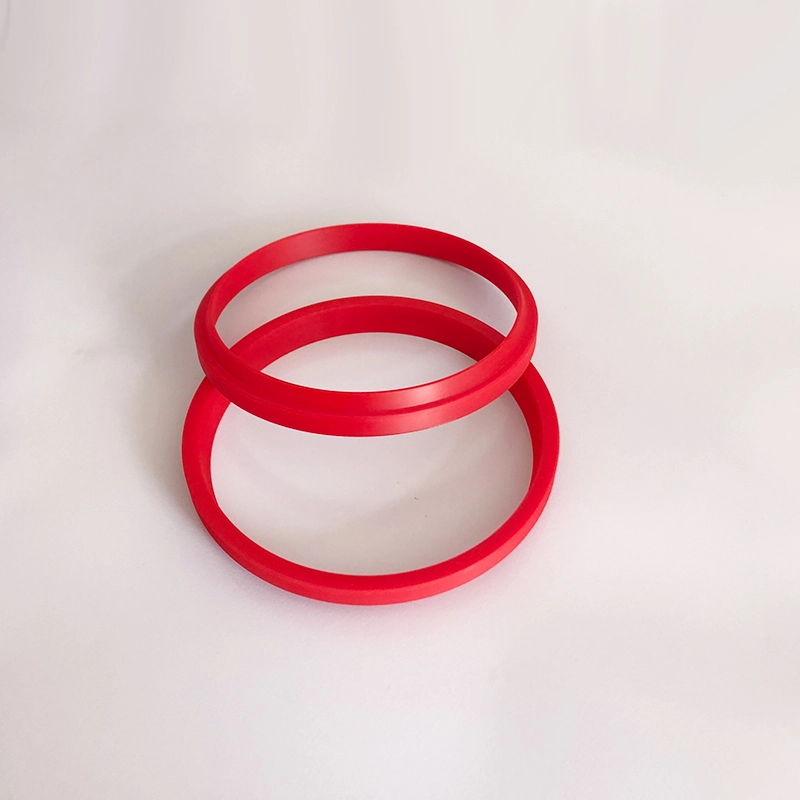

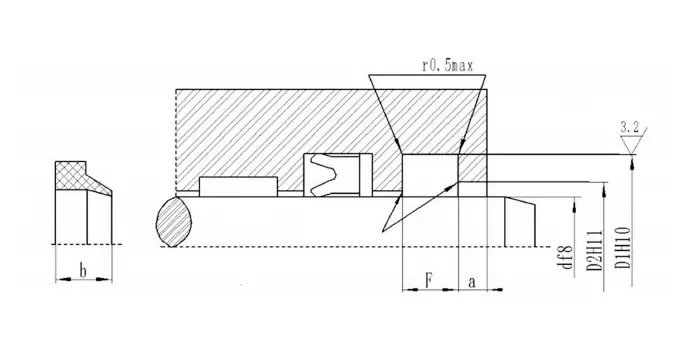

Em forma de J e em forma de JA, são usados ​​para hastes de pistão de cilindro hidráulico recíproco ou hastes de válvula para raspar a poeira. Os materiais são poliuretano (TPU/CPU) e borracha. As ranhuras e as dimensões e tolerâncias do produto estão em conformidade com JB/T6657-93 e JB/T6656-93.

O anel de poeira GSM é usado para impedir que os poluentes externos se misturem ao sistema hidráulico e ao sistema de vedação e podem devolver o óleo hidráulico ao sistema de lubrificação sem vazar para o exterior, o que tem o efeito da vedação auxiliar. Os materiais são de borracha nitrila, fluororber e poliuretano.

Os anéis de poeira GP1 e GP6 são usados ​​para impedir que os poluentes se misturem ao sistema hidráulico e ao sistema de vedação. O material é NBR de borracha nitrila e o FLUororberber FKM é selecionado em alta temperatura. O GP6 é usado principalmente para vedação à prova de poeira de hastes de pistão de grande diâmetro.

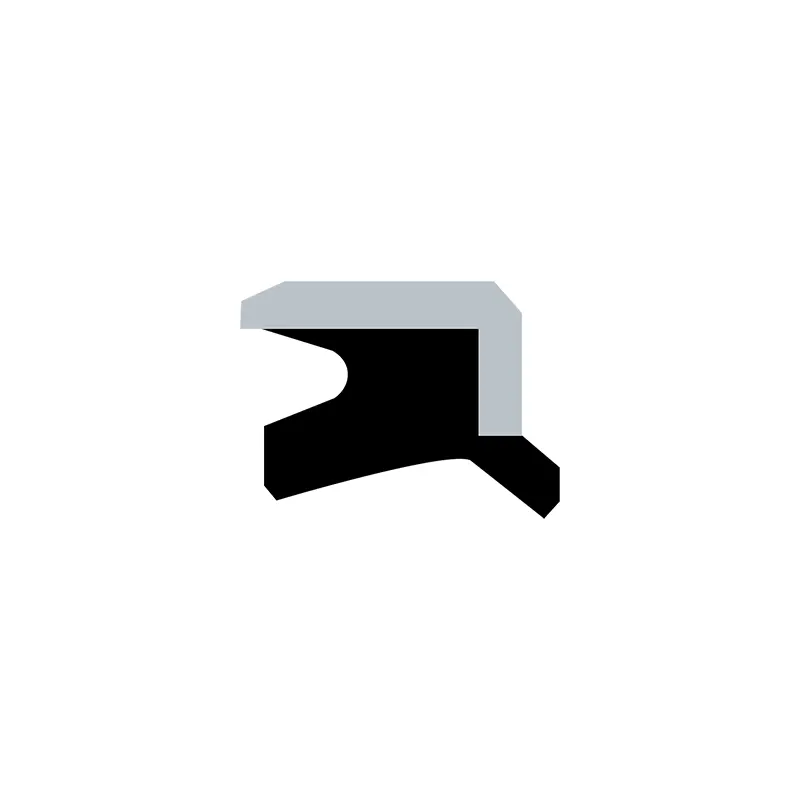

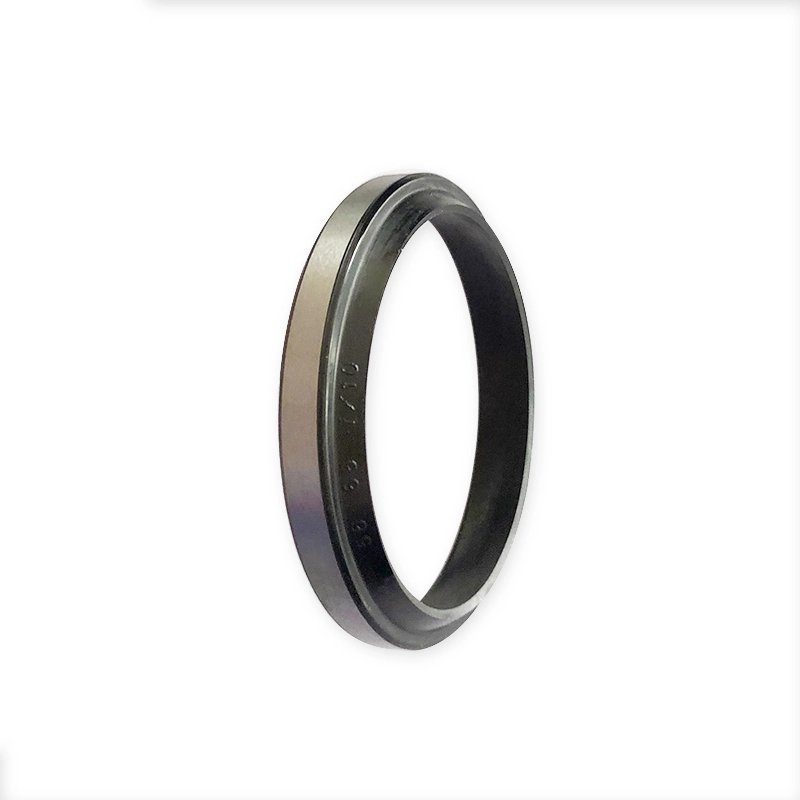

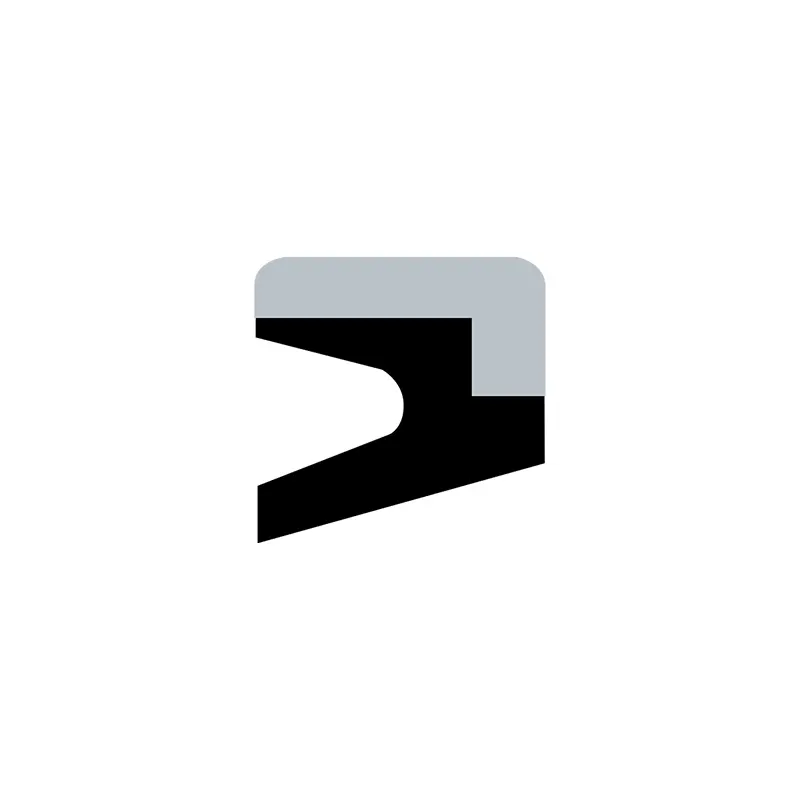

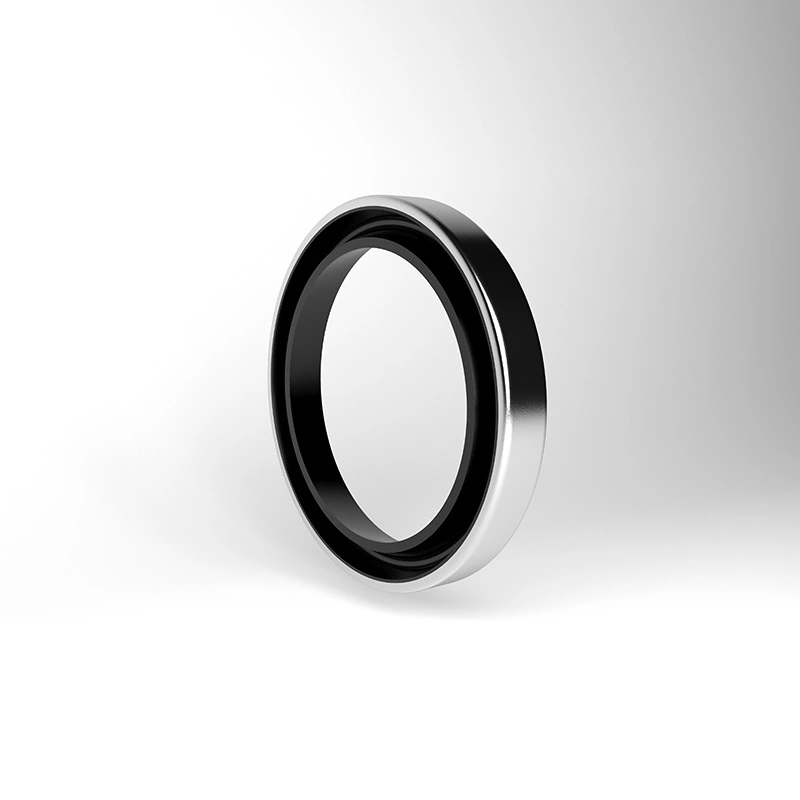

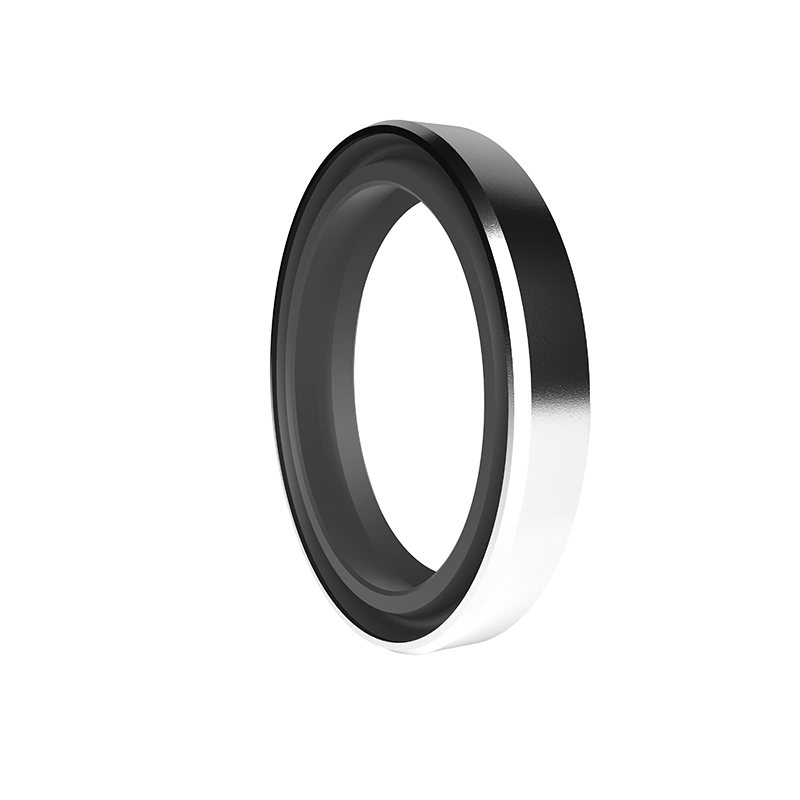

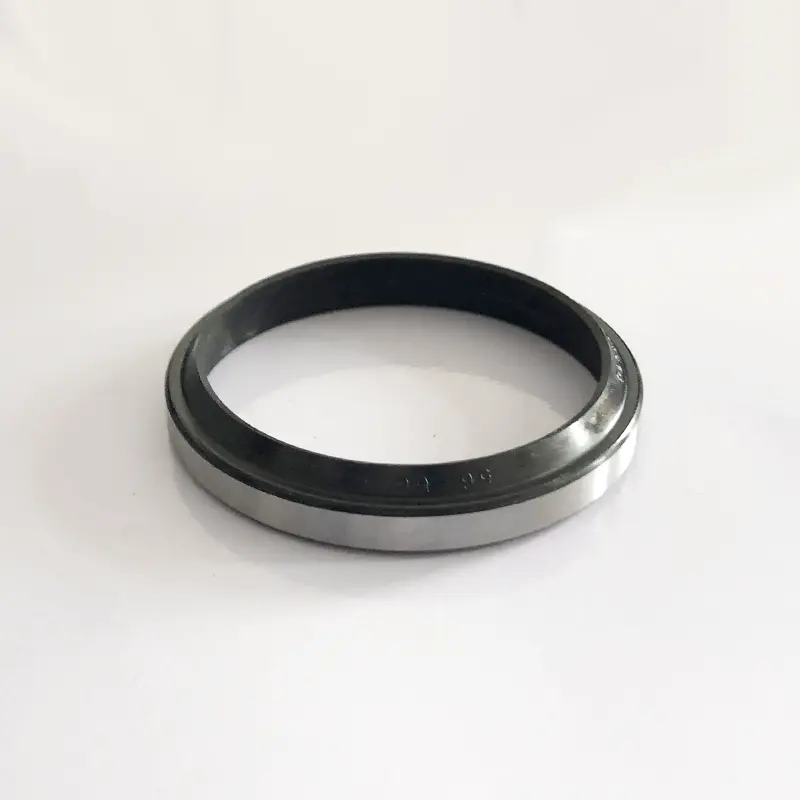

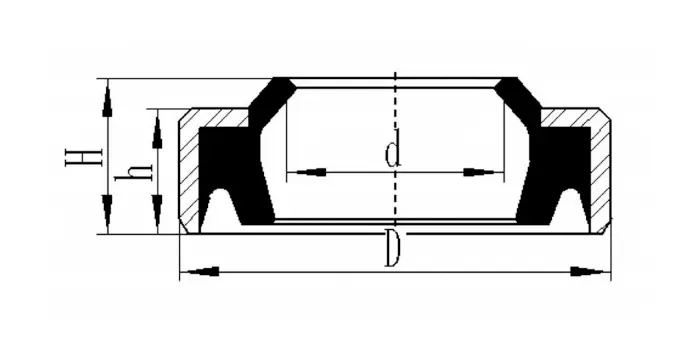

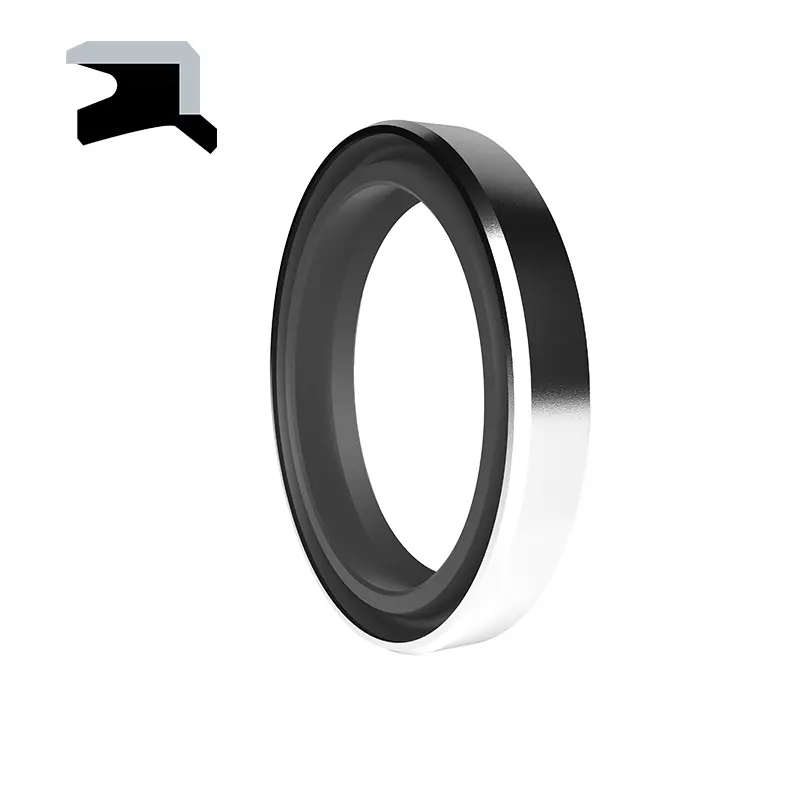

O anel de poeira do tipo AF é usado para impedir que poeira, sujeira, areia e chips de metal entrem no cilindro hidráulico. Reduza o risco de arranhões causados ​​por contaminantes externos incorporados em elementos deslizantes. Excelente efeito à prova de poeira pode ser alcançado através do design especial do lábio de anel à prova de poeira. O anel tem as características de forte resistência ao desgaste, pequena deformação permanente e resistência ao impacto mecânico externo. O anel à prova de poeira pode ser firmemente instalado na posição apropriada da ranhura aberta axial usando o ajuste de interferência entre o diâmetro externo da ranhura de vedação e o metal. O ajuste está nivelado, portanto o lábio é altamente protetor contra danos causados ​​por razões externas. Do ponto de vista da engenharia, o anel à prova de poeira do tipo AF é um dispositivo de vedação de cabeça de cilindro adequado.

Recursos e aplicações do produto:

Exemplo de pedido:

Modelo de pedido RCF01-80-PTFE3-R01

RCF01 Modio de 80 diâmetro de 80 diâmetro ptfe3-general modificado PTFE R01 Código de material de borracha que corresponde

Borracha de Nitrila (NBR)-R01 Fluororberber (FKM) -R02

Modelo de pedido RCF02-80-PTFE3-R01

RCF02 modelo de 80 eixo de 80 diâmetro PTFE3-Universal modificado PTFE R01 Código de material de borracha que corresponde

Borracha de Nitrila (NBR)-R01 Fluororberber (FKM) -R02

Modelo de pedido RCF03-80-PTFE3-R01

RCF03 Modio de 80 diâmetro de 80 diâmetro PTFE3-Universal modificado PTFE R01 Código de material de borracha que corresponde

Borracha de Nitrila (NBR)-R01 Fluororberber (FKM) -R02

Modelo de pedido RCF04-80-PTFE3-R01

RCF04 modelo de 80 eixo de 80 diâmetro PTFE3-Universal modificado PTFE R01 Código de material de borracha que corresponde

Borracha nitrila (NBR) -R01 Fluororberber (FKM) -R02

Modelo de pedido RCF05-80-PTFE3-R01

RCF05 modelo de 80 eixo de 80 diâmetro ptfe3-general modificado PTFE RO1 Código de material de borracha que corresponde

Borracha nitrila (NBR) -R01 Fluororberber (FKM) -R02

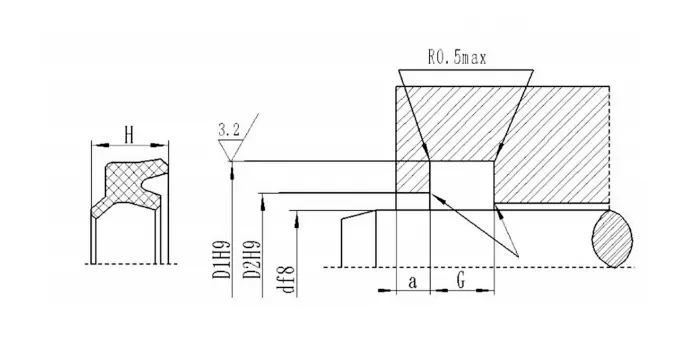

Modelo de pedido: DHS-130*143*8/9.5-R01 D*D1*g/h

Vedação do pó do tipo J.

Vedação de poeira do tipo JA

GSM

A vedação de poeira GSM está marcada com o número do pedido, exemplo: GSM4048 Diâmetro de 40 eixo D 48 Groove Diâmetro inferior D

Gp1

Exemplo de marcação: GP1-70*82*4/8 Model-D*D*L/H

GP6

Método de marcação: GP6-70*80,6*5.3/7 Model-D*D*L/H

DE

DKB

Especificações
