Elemento guia de vedação hidráulica

O elemento guia de vedação hidráulica, como nossos outros produtos de vedação hidráulica, possui modelos de subdivisão específicos. A Ruichen Seals sempre manteve o desenvolvimento de produtos e o controle de qualidade. Cada modelo possui diferentes características de design e produção e possui suas próprias condições de trabalho e aplicações mais direcionadas.

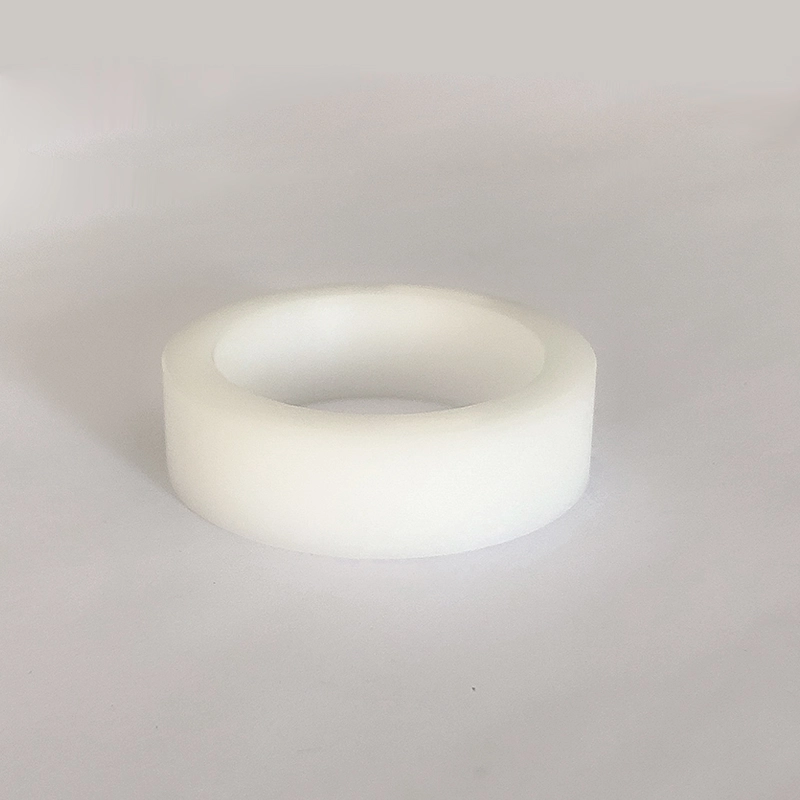

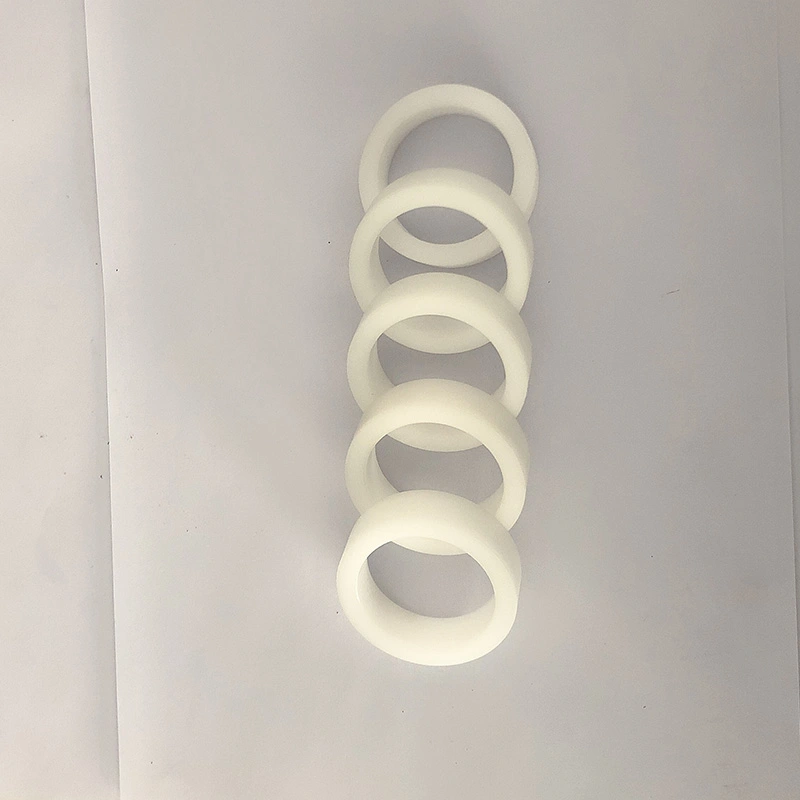

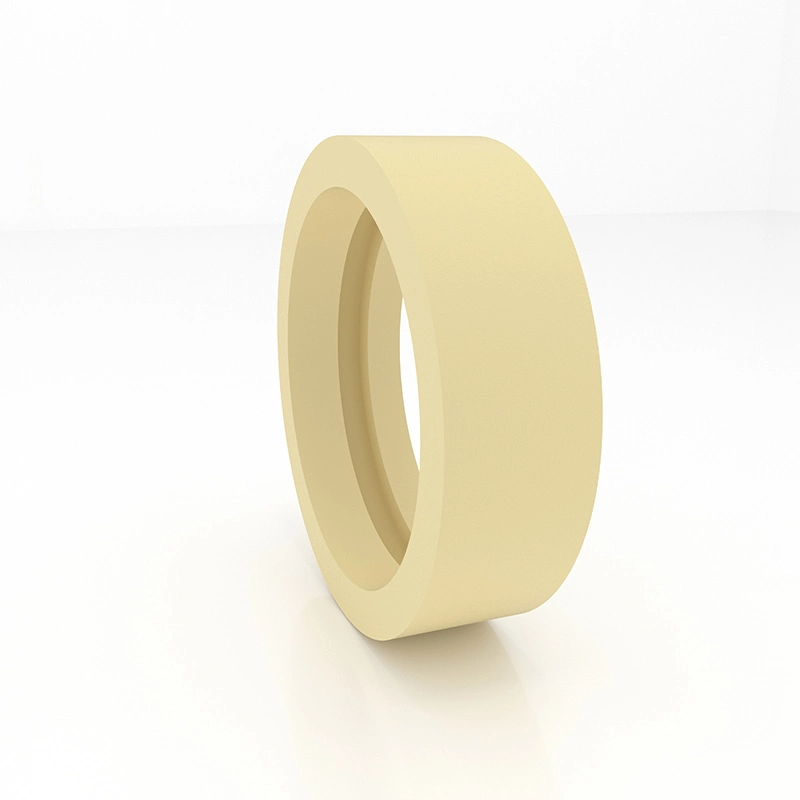

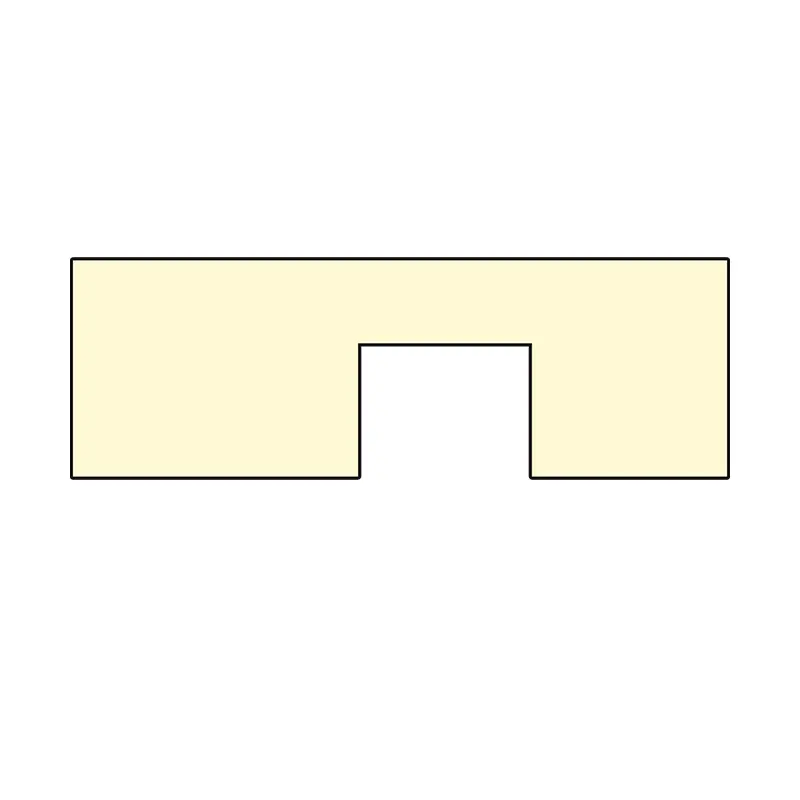

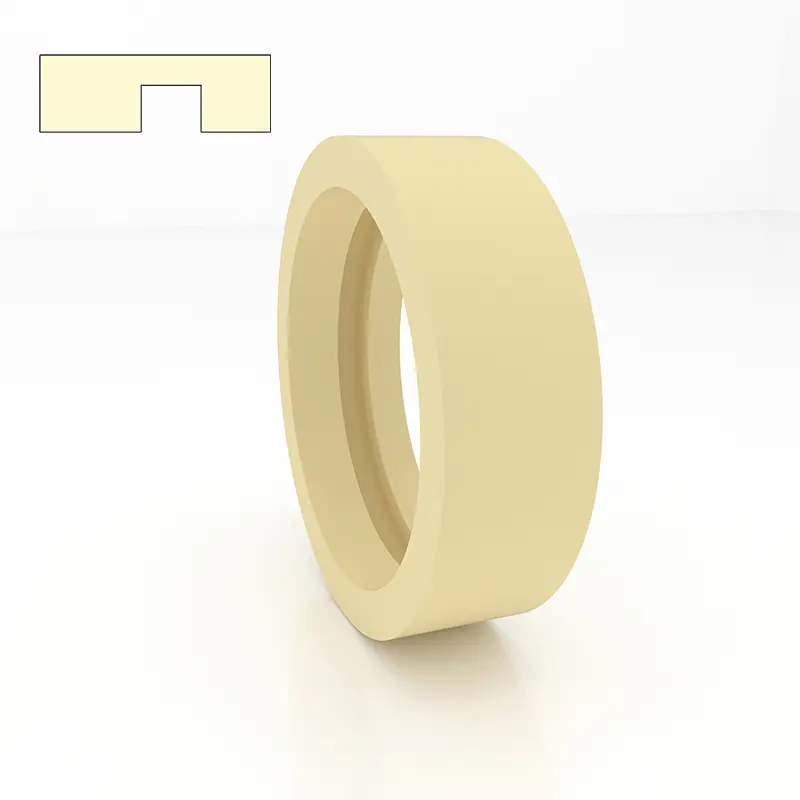

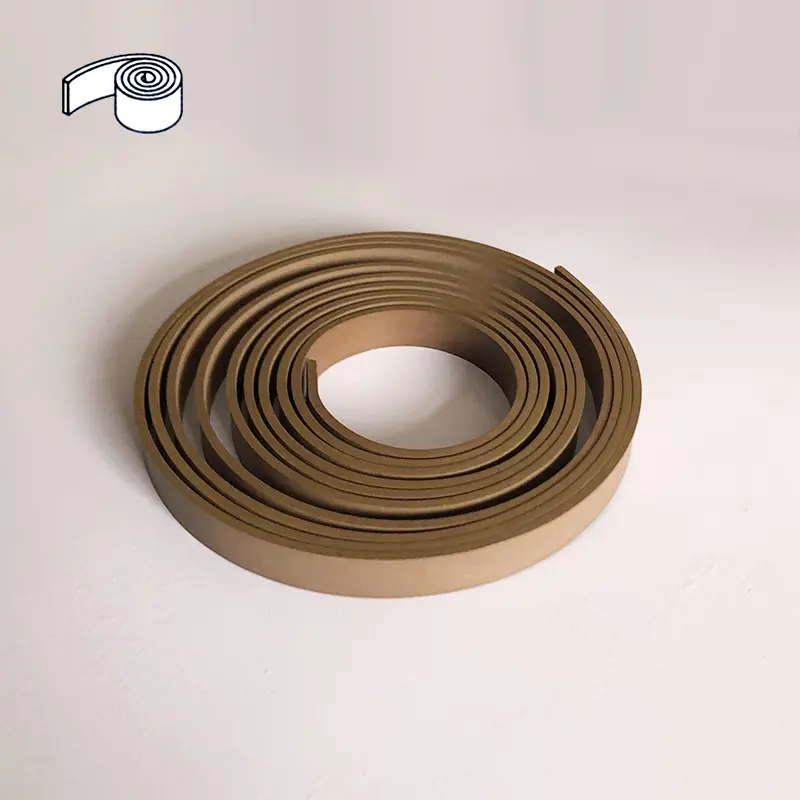

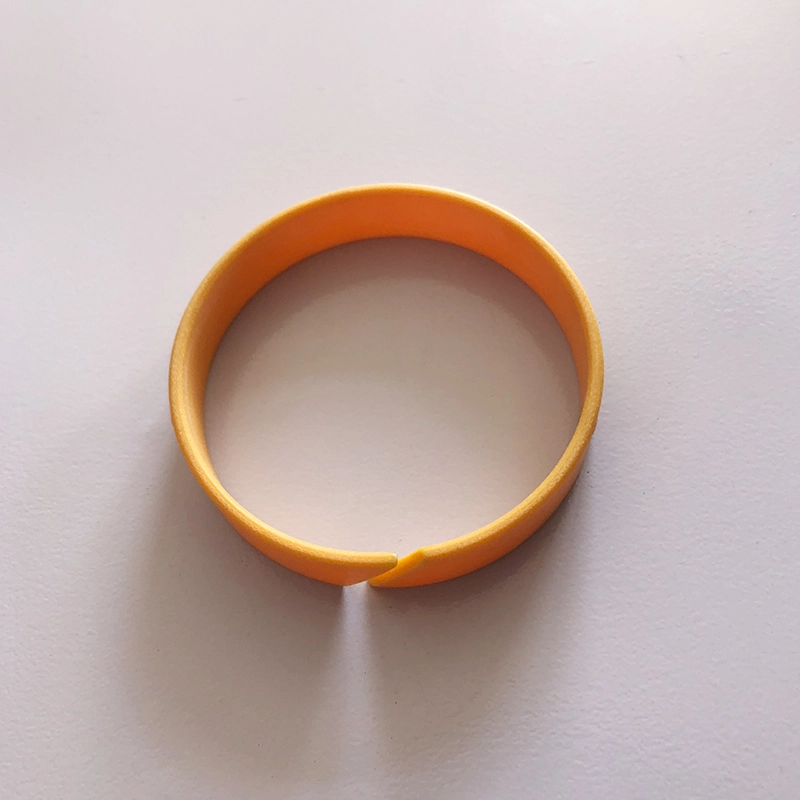

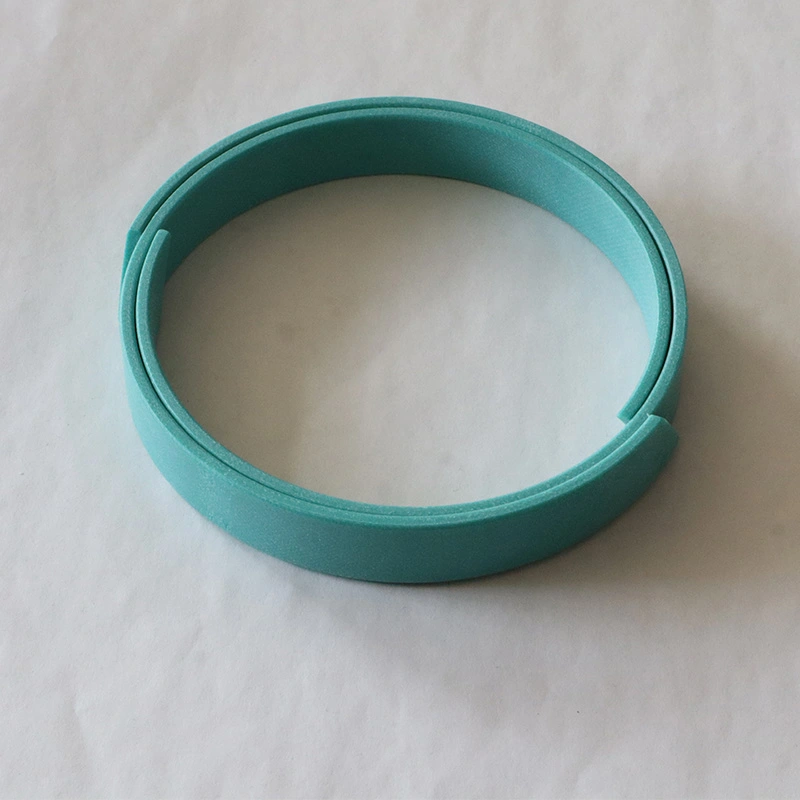

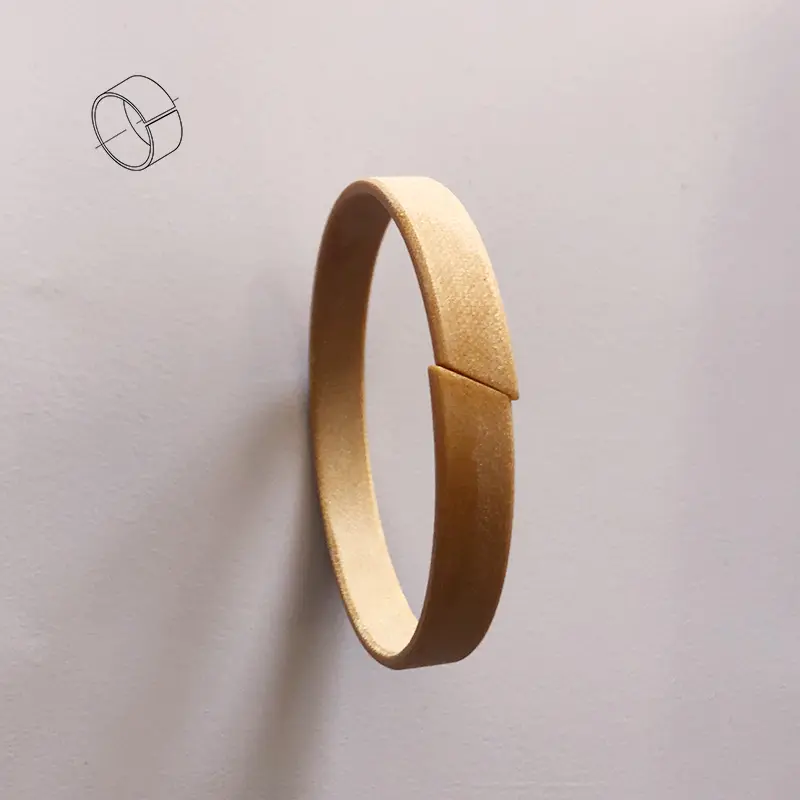

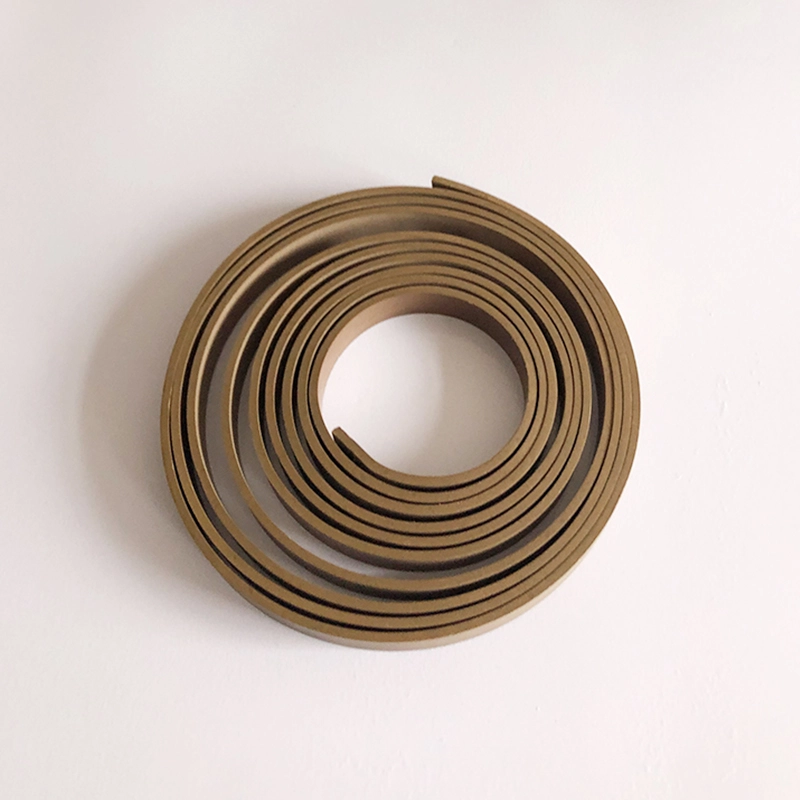

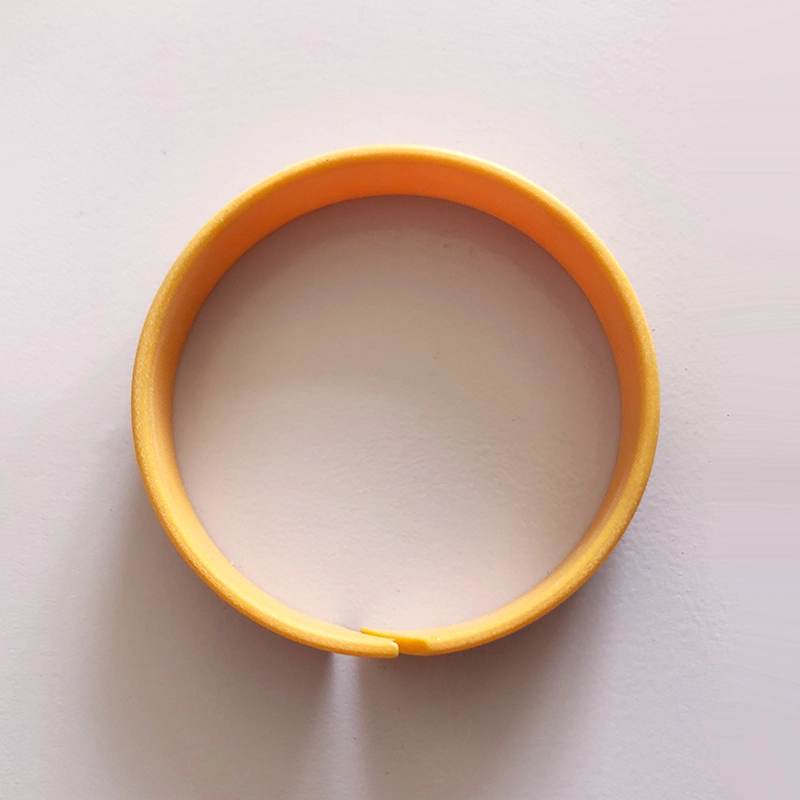

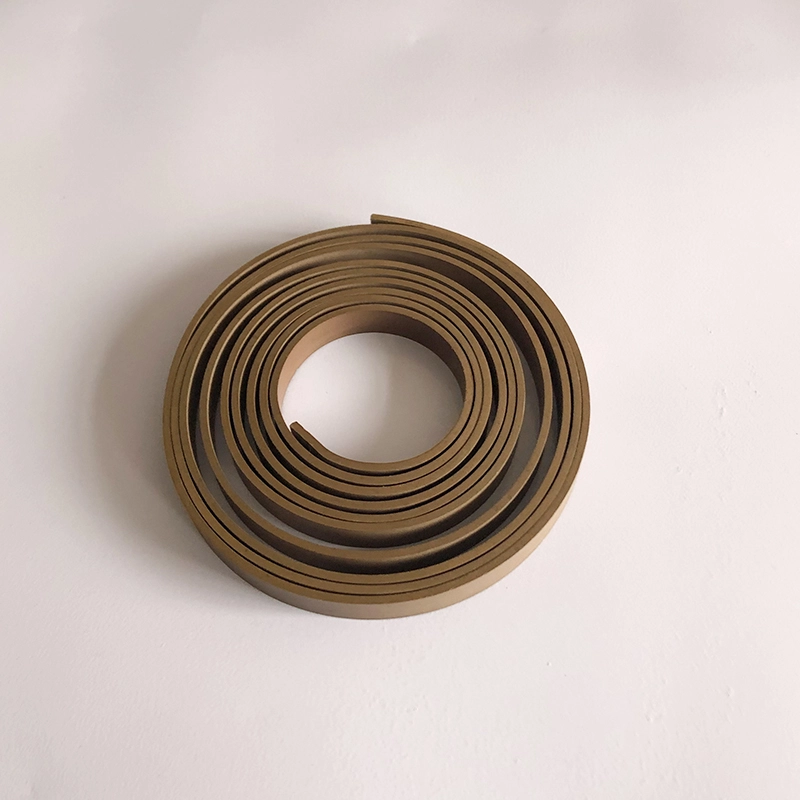

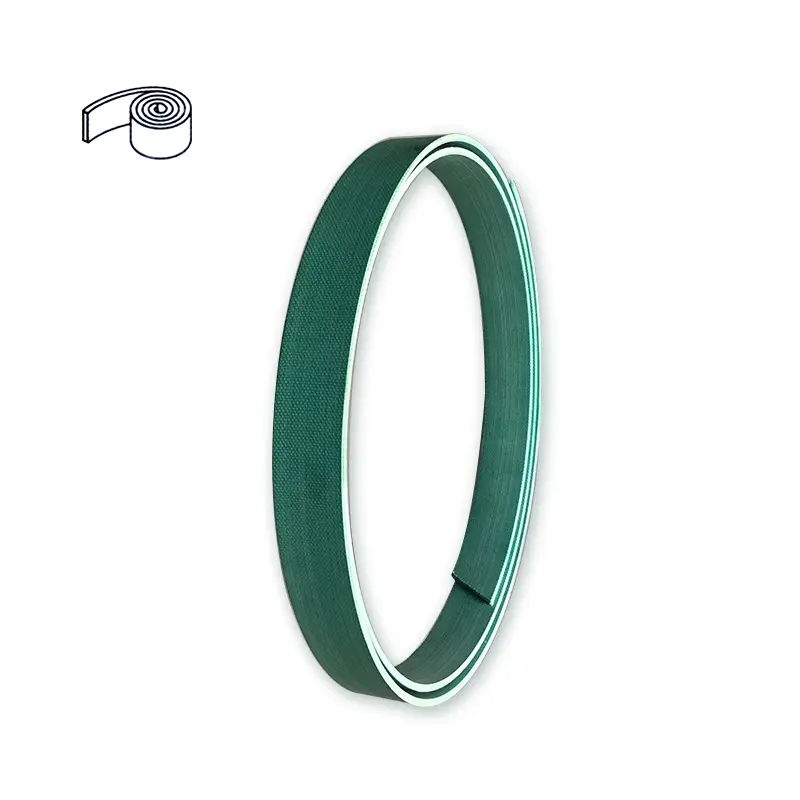

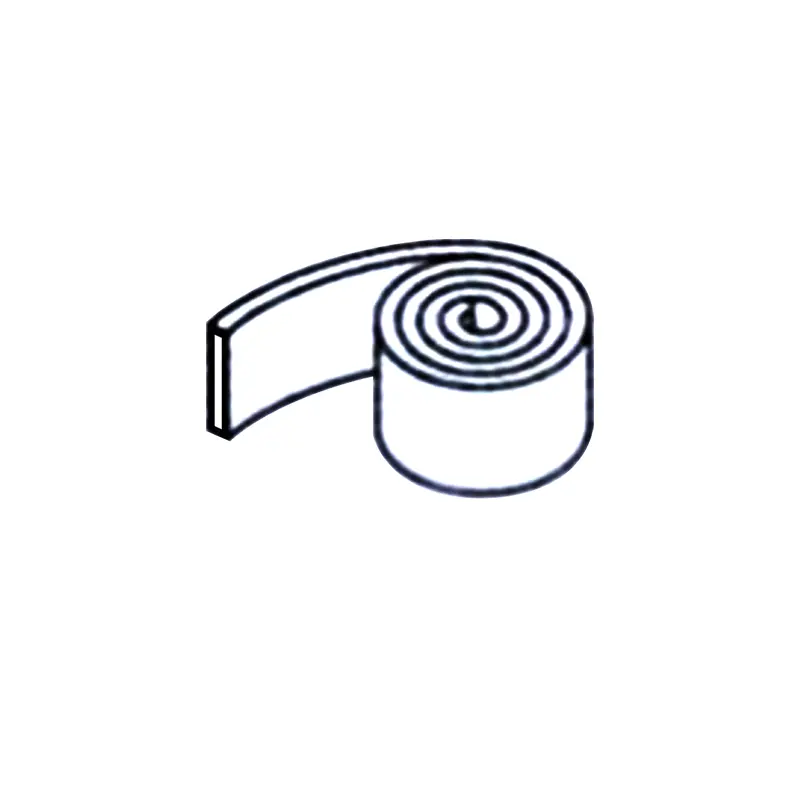

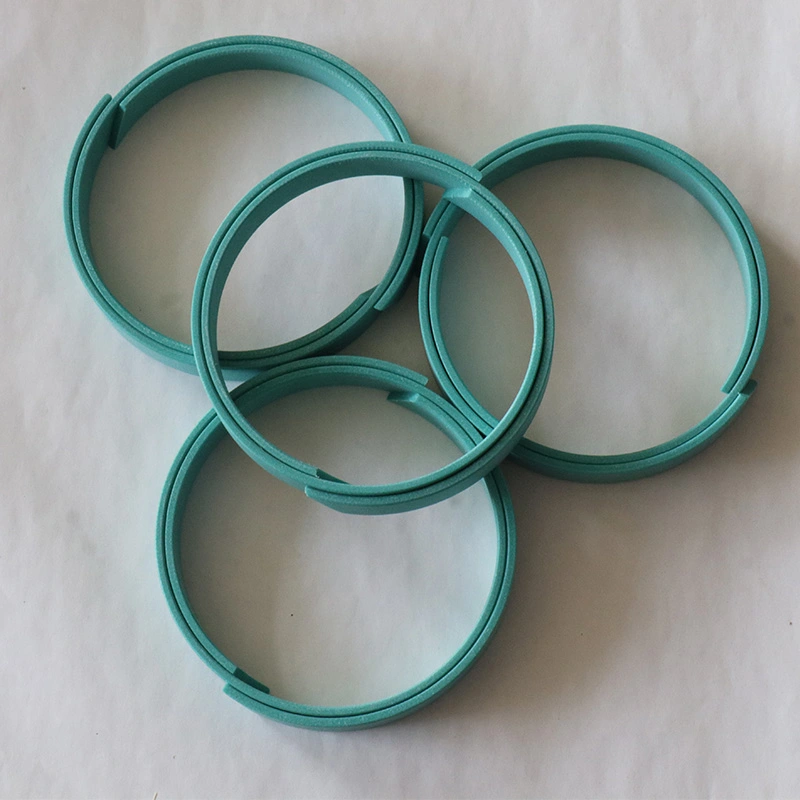

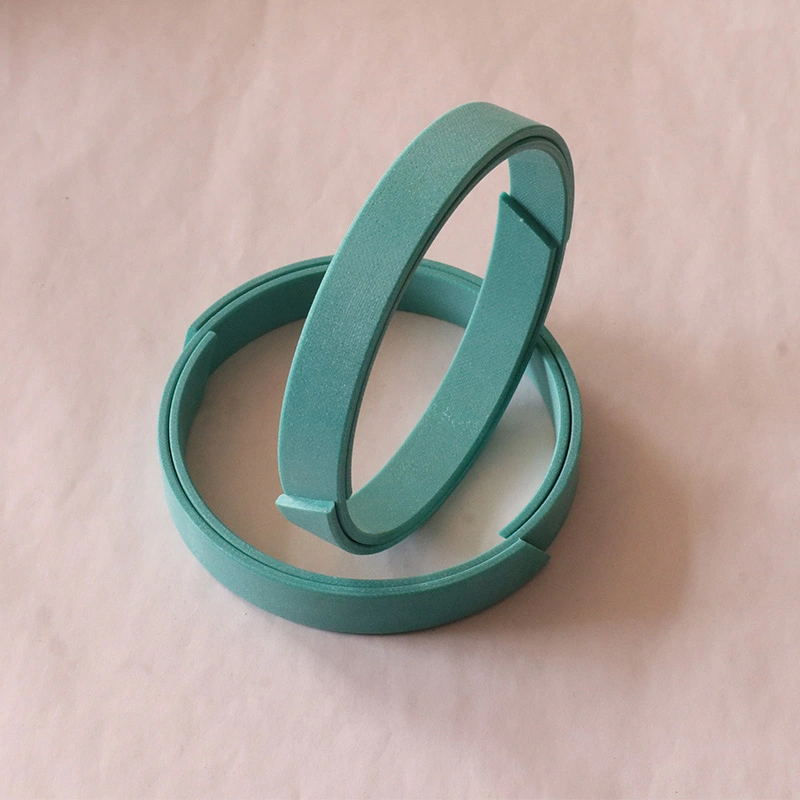

O cinto de politetraetileno armado RC1081 tem as características de alta carga, baixo desgaste, baixo atrito e sem rastejamento devido à adição de pó de bronze e outros materiais ao material de PTFE. O cinto de guia fenólico reforçado com pano RC1082 possui maior capacidade de carga radial do que a correia guia do PTFE devido ao uso de material reforçado com pano fenólico. Ambos os cintos de guia são fornecidos em rolos, que podem ser cortados pelos usuários para facilitar a instalação e evitar o contato de metal na superfície deslizante.

O anel de suporte é um componente básico importante do cilindro hidráulico. Para se adaptar ao desenvolvimento de focas combinadas de anel deslizante e estruturas de rolamentos macios no mundo, nossa empresa desenvolveu com sucesso os anéis de apoio fenólico reforçado com roupas (cintos). Anos de uso real mostraram que este produto atingiu ou excedeu o nível de qualidade de produtos estrangeiros semelhantes e tem sido amplamente elogiado pelos usuários. A tabela de desempenho dos anéis de suporte (cintos) produzida por nossa empresa pode ser usada como referência. A haste do pistão e do pistão do cilindro hidráulico alternativo desempenha um papel de apoio e orientador.

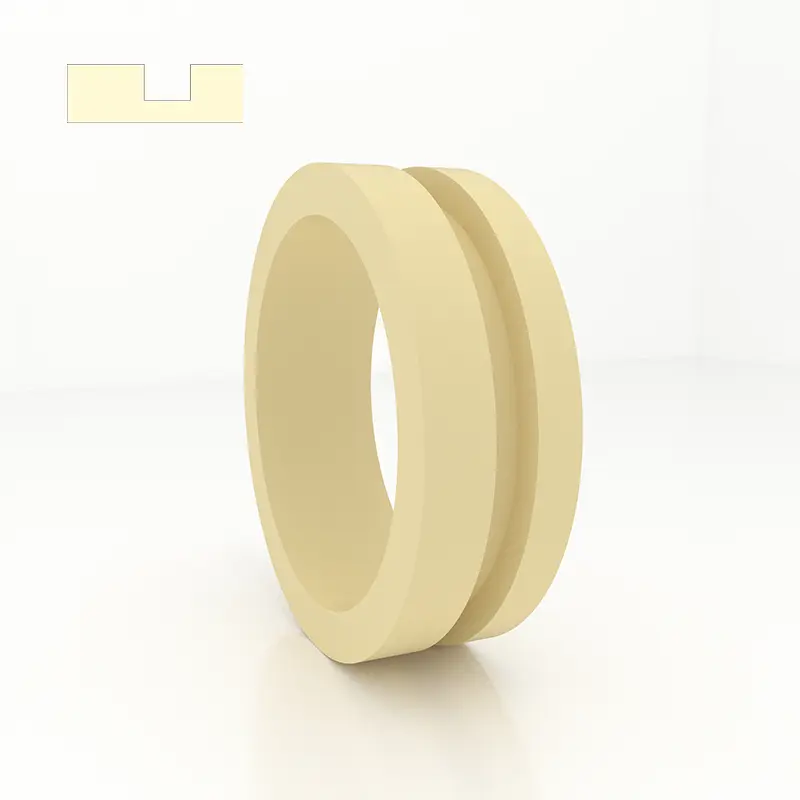

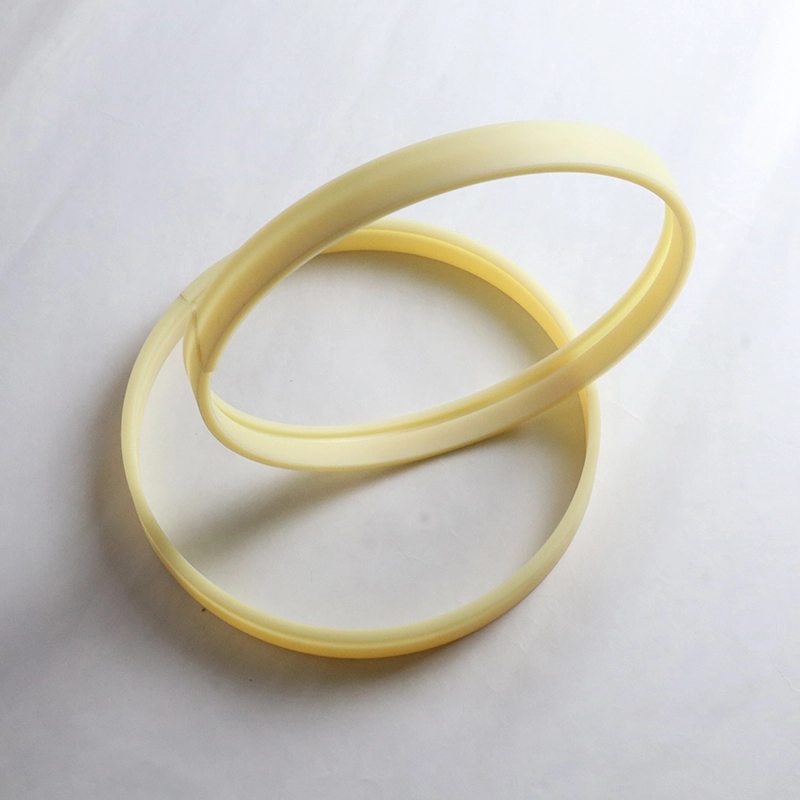

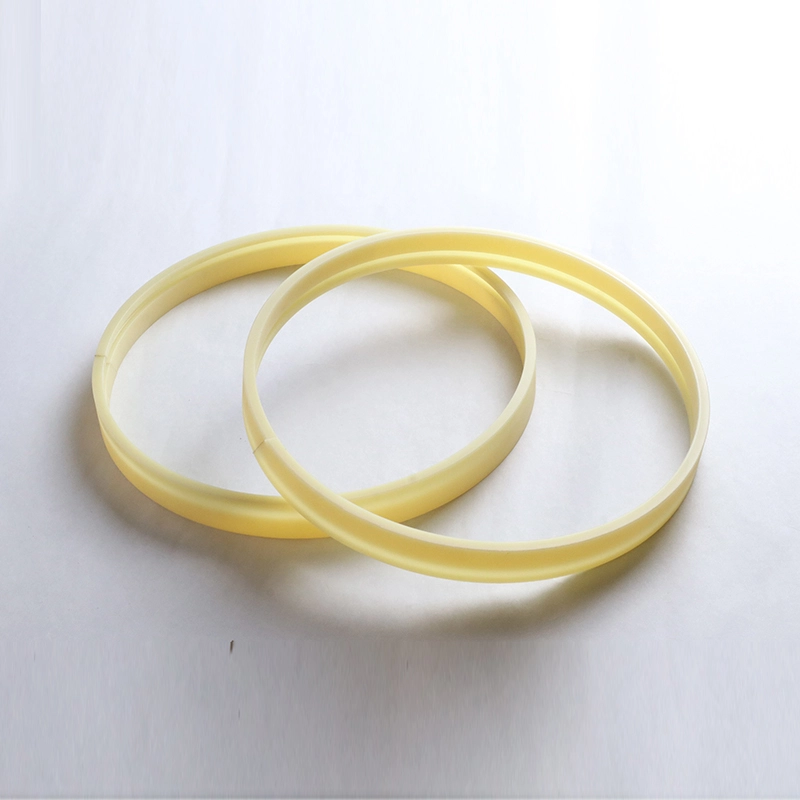

Anel de guia não metálico do RCS para haste de pistão RCT não-metálico anel de guia para pistão

Para a haste do pistão ou do pistão em execução no cilindro hidráulico, o anel de desgaste tem um efeito orientador preciso e pode absorver forças radiais. Ao mesmo tempo, o anel de desgaste pode impedir o contato de metal das peças deslizantes no cilindro hidráulico. Comparados com anéis de desgaste de metal, os anéis de desgaste não metálicos têm muitas vantagens. Entre eles, os anéis de guia fenólicos e PTFE reforçados com pano estão disponíveis em tipos de corte no local e prontos para uso.

1. Boa resistência ao desgaste

2. Evite contato de metal

3. Pode suprimir a vibração mecânica

4. Devido ao efeito central do anel de desgaste, uma folga radial maior é permitida

5. Groove simples e fácil de instalar

Baixo custo de manutenção com base nas vantagens acima, é amplamente utilizado

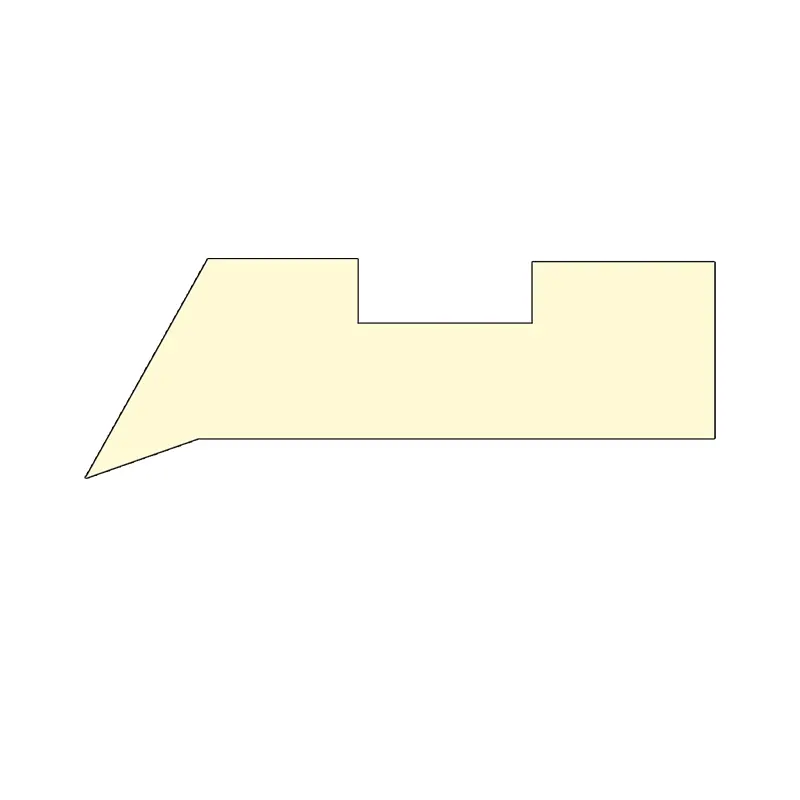

Guia da manga

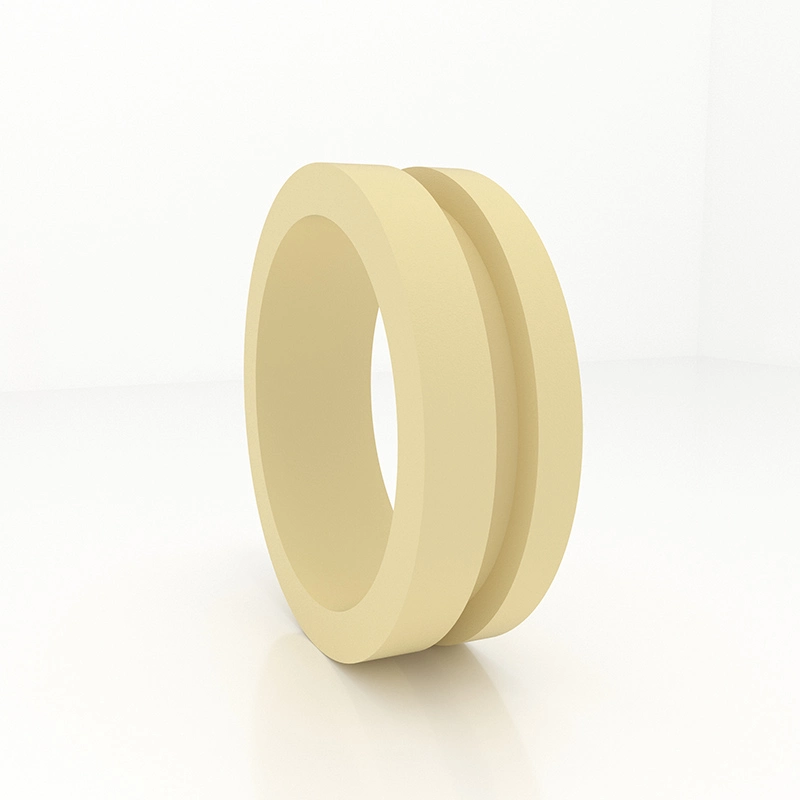

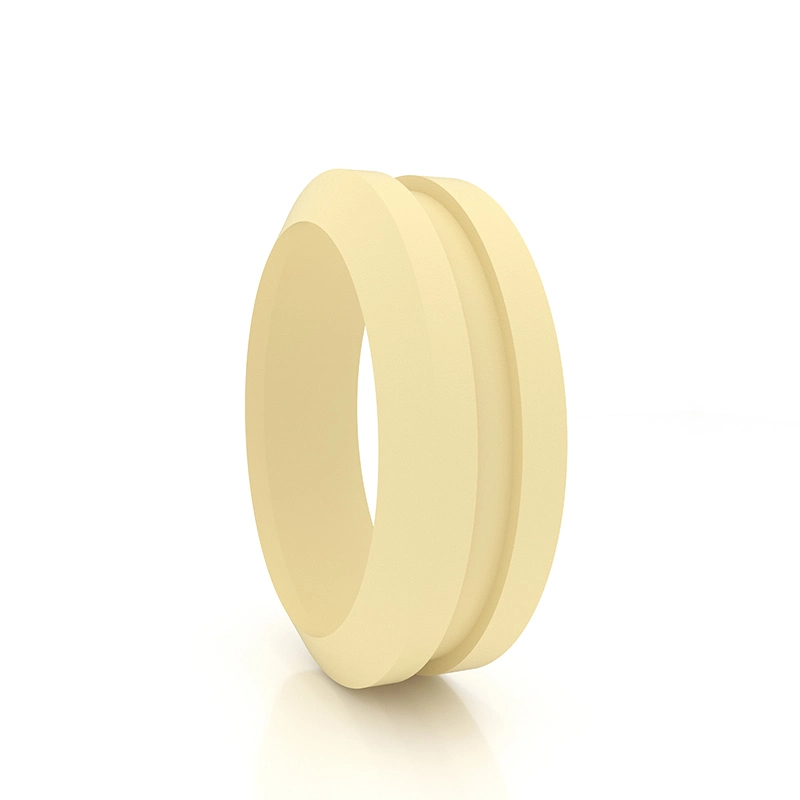

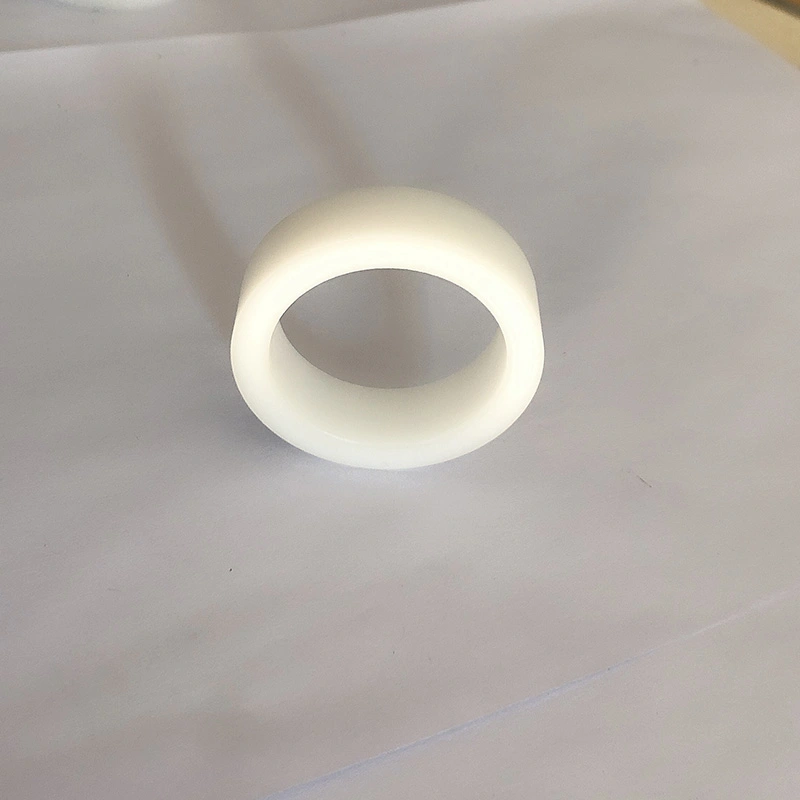

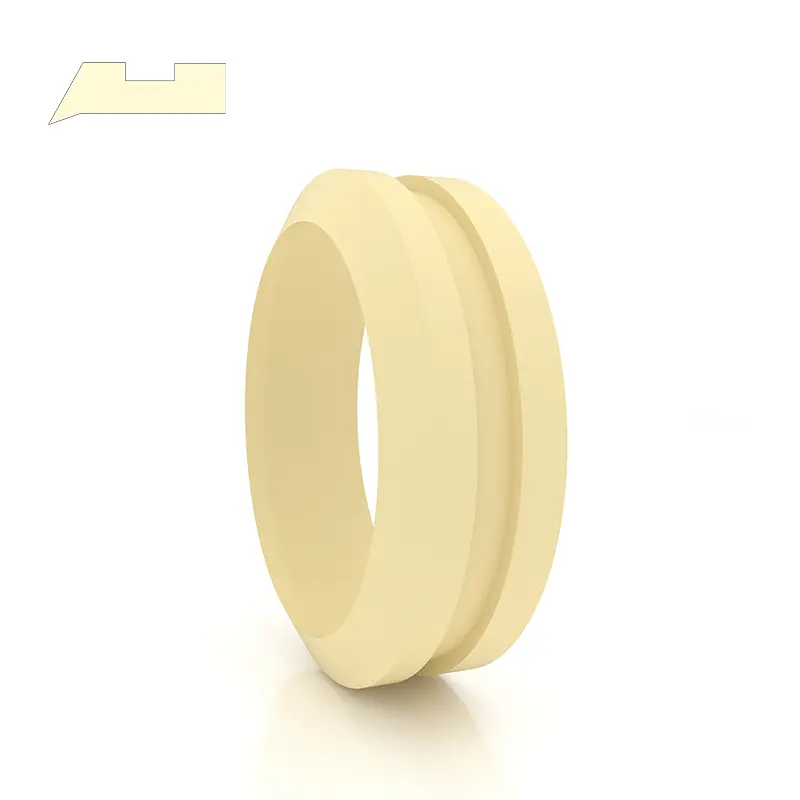

O GFAI é uma manga -guia para a haste do pistão, que suporta e guia a haste do pistão e também possui uma função à prova de poeira. As mangas guia GFI e GFA são mangas guia para haste de pistão, que suporta e guia a haste do pistão.

O anel guia RCSF-1 é feito de placa de aço como base, pó de bronze sinterizado no meio e uma mistura de politetrafluoroetileno e fibra enroladas na superfície. Características: 1. A mistura de PTFE e fibra é de 0,01-0,03mm, formando um filme de transferência para proteger a superfície dupla e possui propriedades auto-lubrificantes; 2. A camada de pó de cobre é de 0,2-0,3 mm, com boa capacidade de carga e resistência ao desgaste, boa condutividade térmica; 3. Aço baixo de carbono, fornecendo boa capacidade de carga e condutividade térmica.

O anel guia de bronze do tipo RCFB é feito de bronze Cusn8 como material base e é uma bucha econômica com alta capacidade de carga de carga e boa resistência. A superfície de trabalho do produto RCFB090 é coberta com orifícios regulares de óleo de diamante, e a superfície de trabalho do produto RCFB092 é coberta com orifícios regulares de óleo, que desempenham o papel de armazenamento de óleo. É mais fácil formar um filme de petróleo no início do movimento, reduzindo assim a resistência inicial ao atrito.

Recursos e aplicações do produto:

Exemplo de pedido:

Exemplo de pedidos de fita guia do PTFE RC1081 - 9,7x2.5

Fita de pano fenólico Exemplo de pedido RC1082 - 9,7x2.5

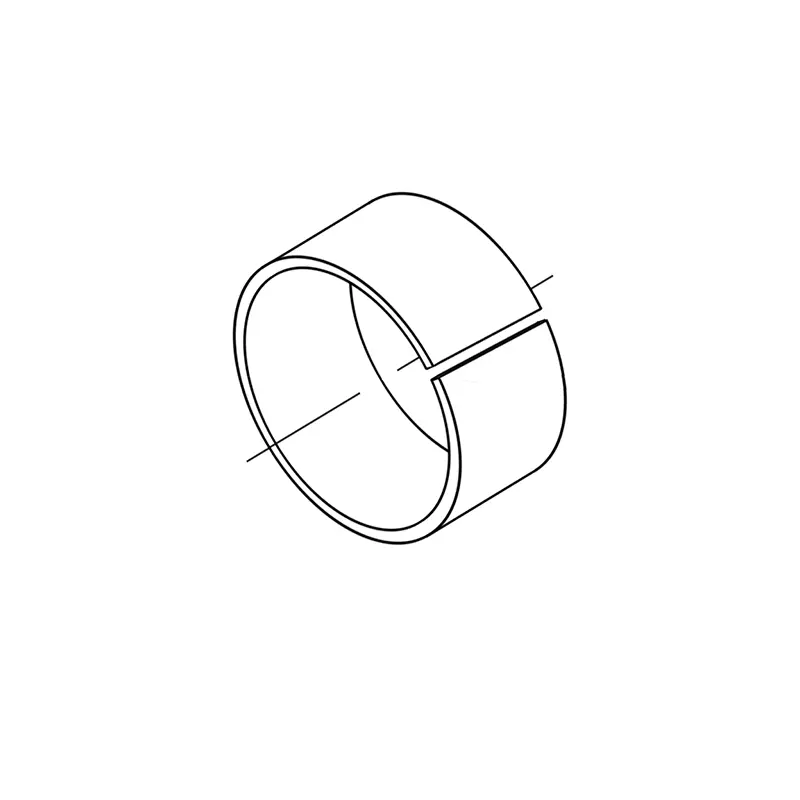

Cálculo de comprimento de corte

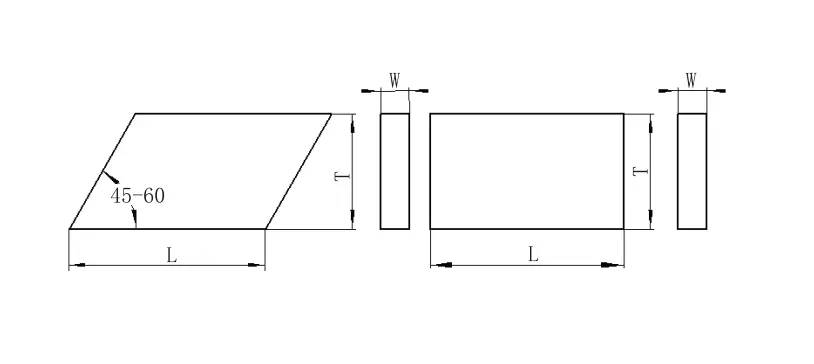

Para o eixo: L = 3,1 (D+W) para o orifício: L = 3,1 (D-W)

L --- Comprimento do anel D --- Diâmetro do eixo D --- diâmetro do orifício w --- espessura do anel z --- Corte de folga

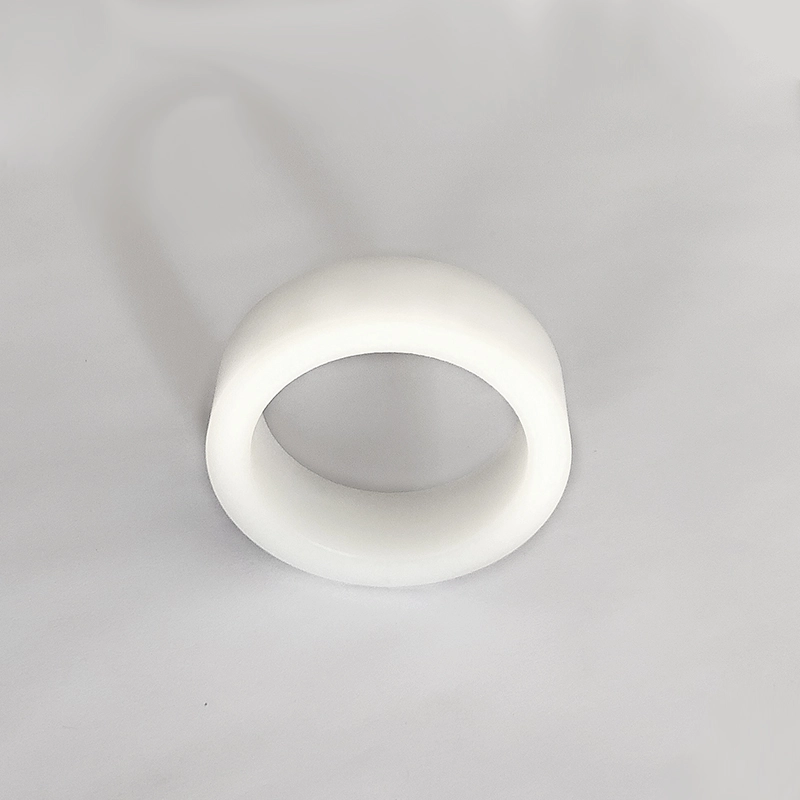

Guia da manga Gfai

1. Desempenho e uso: A manga GFAI é uma manga-guia para a haste do pistão, que suporta e guia a haste do pistão e possui uma função à prova de poeira.

2. Material: Nylon PA, Polioximetileno Pom e Politetrafluoroetileno Ptfe.

3. Condições de trabalho: Temperatura de trabalho: -55 ～+225 ° C (PTFE é usado acima de 120 °).

4. Padrão de projeto: Ao projetar e selecionar, consulte a série FAI da empresa fome.

5. Método de marcação e pedidos: a manga guia GFAI está marcada com o número do pedido, exemplo: GFAI-0600 PTFE

Guia da manga GFI

1. Desempenho e uso: Guia Sleeve GFI é uma manga -guia para a haste do pistão, que suporta e guia a haste do pistão.

2. Material: Nylon PA, Polioximetileno Pom e Politetrafluoroetileno Ptfe.

3. Condições de trabalho: Temperatura de trabalho: -55 ~+255 ° C (PTFE é usado acima de 120 ° C)

4. Padrão de projeto: Ao projetar e selecionar, consulte a série FI da Hunger.

5. Método de marcação e pedidos: Guia da manga GFI está marcada com o número do pedido, exemplo: GFI-0360 PA

Guia da manga GFA

1. Desempenho e uso: Guia da manga GFA é uma manga guia para o pistão, que suporta e guia o pistão.

2. Material: Nylon PA, Polioximetileno Pom e Politetrafluoroetileno Ptfe.

3. Condições de trabalho: Temperatura de trabalho: -55 ~+255 ° C (PTFE é usado acima de 120C)

4. Padrão de design: Ao projetar e selecionar, consulte a série de FA da Hunger.

5. Método de marcação e pedidos: Guia de manga GFA está marcada com o número do pedido, exemplo: GFA-0560 PA

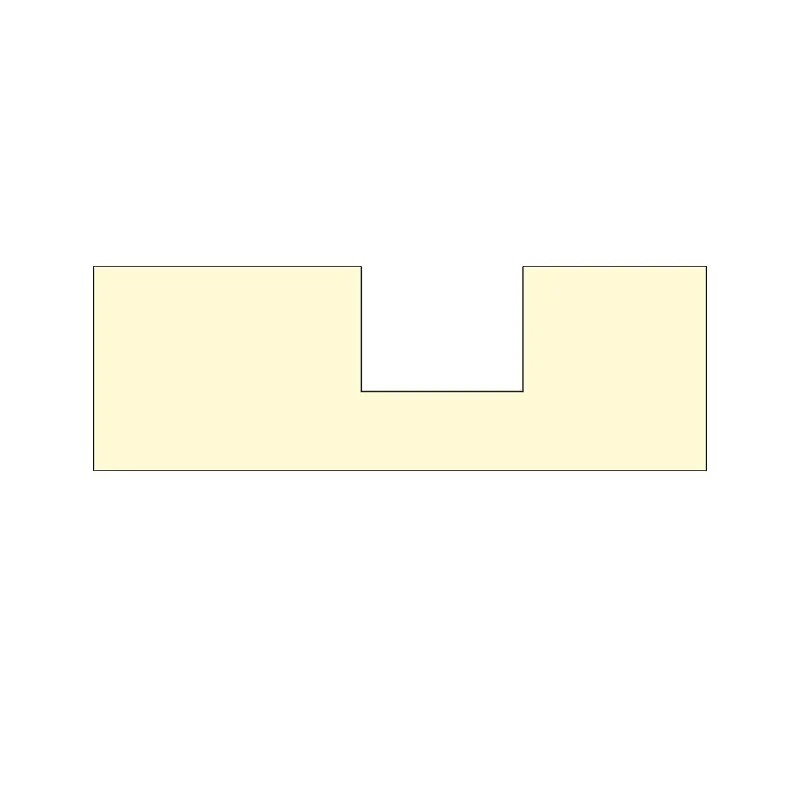

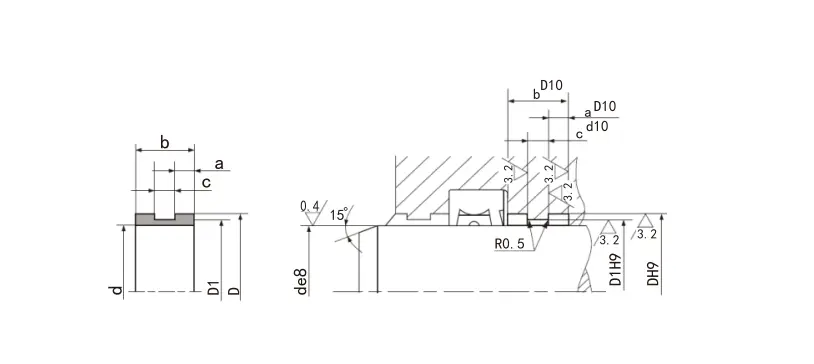

6. Dispositivo estrutural:

Especificações:

Modelo	Largura do sulco H+0,2	Grossura T-0.05	Espessura t T-0.05	Grossura T-0.05	Grossura T-0.05	Grossura T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
NOTA: A série Boldface é uma série comumente usada. Se o produto necessário não estiver nesta tabela, entre em contato conosco.

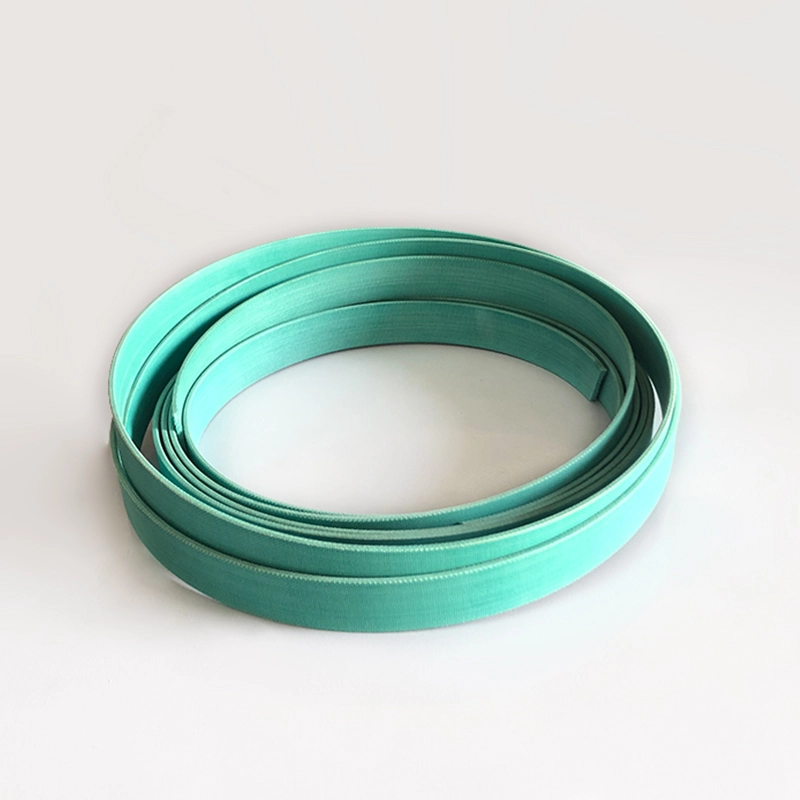

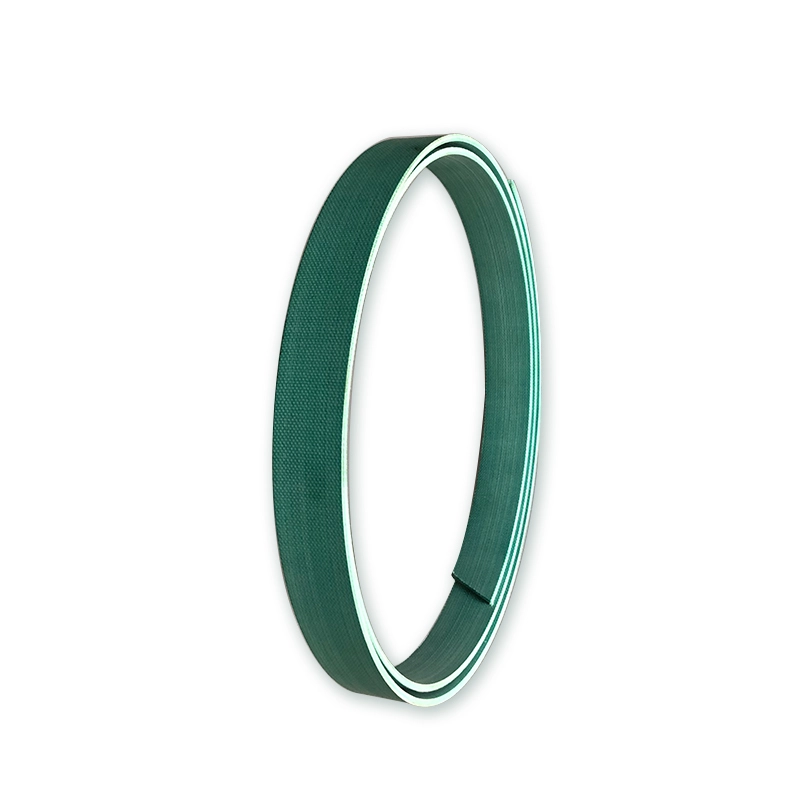

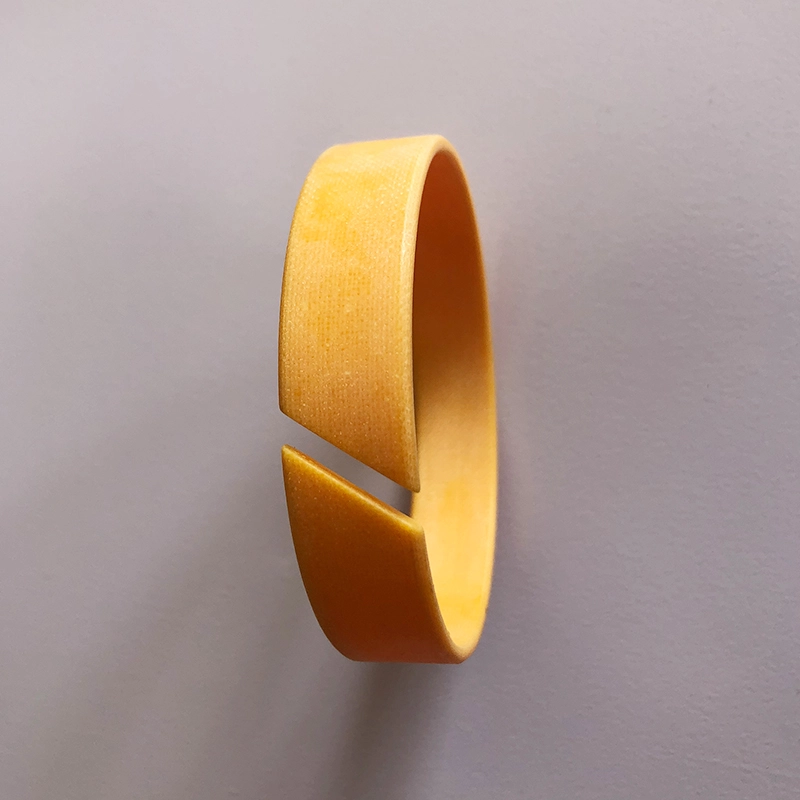

Anel de suporte fenólico reforçado com pano (cinto)
Os anéis de suporte são importantes componentes básicos dos cilindros hidráulicos. Para se adaptar ao desenvolvimento de focas combinadas de anel deslizante e estruturas de rolamentos macios no mundo, nossa empresa desenvolveu com sucesso os anéis de apoio fenólico reforçado com roupas (cintos). Anos de uso real mostraram que este produto atingiu ou excedeu o nível de qualidade de produtos estrangeiros semelhantes e tem sido amplamente elogiado pelos usuários. As tabelas 1 a 4 são as tabelas de desempenho dos anéis de suporte (cintos) produzidos por nossa empresa.

Tabela 1 Comparação de propriedades físicas de nosso anel de suporte e produtos BuSak+Shamba

Fonte de amostra	Suporte a espessura do anel (mm)	Força de compressão (MPA)	Óleo hidráulico de alteração do peso da resistência ao óleo (70 ± 2 ℃*24H）	Força de quebra (MPA)	Adesão entre camadas (KN/M)
Moda+shamba	2.48	338.9	2.83	35.6	1.2
Nossos produtos	2.48	425	0.90	37.0	2.9
	2.48 (com grafite)	390	0.63	36.4	2.08

Tabela 2 Índice de desempenho do anel de suporte do cilindro hidráulico

Variedade de amostra	Nossos produtos		Orcot Poderia ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonês)	Pom modificado Poloximetileno	Gato (nós)
	Valor medido	Indicadores necessários
Força de compressão (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Nota: ①busak+Shamba Company ②Merkel Company Tabela 3 Índice de Força

Variedade de amostra	Nossos produtos		Orcot Poderia ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonês)	Pom modificado Poloximetileno	Gato (nós)
	Valor medido	Indicadores necessários
Força de compressão (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Nota: ①busak+Shamba Company ②Merkel Company Tabela 4 Coeficiente de atrito de nossos produtos e Orkot TLG sob condições de atrito seco e pingos de óleo

Carga por unidade Comprimento de contato w (n/mm)	Relé de contato Hertz (N/MM2)	Coeficiente de atrito
		Estado de atrito seco		Estado de lubrificação por gotejamento de petróleo
		Nossos produtos	Orchot tlg	Nossos produtos	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

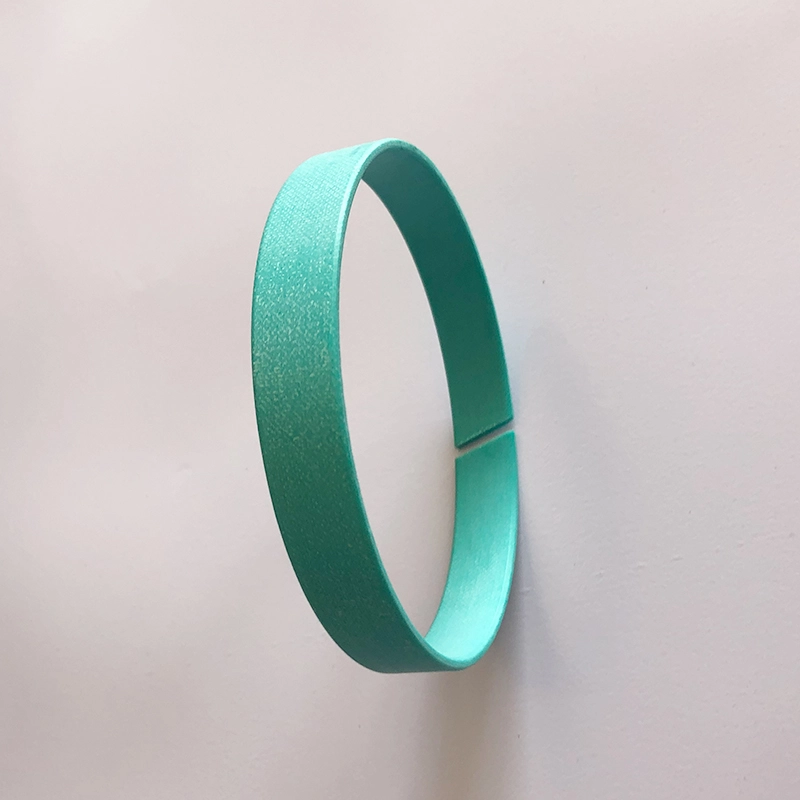

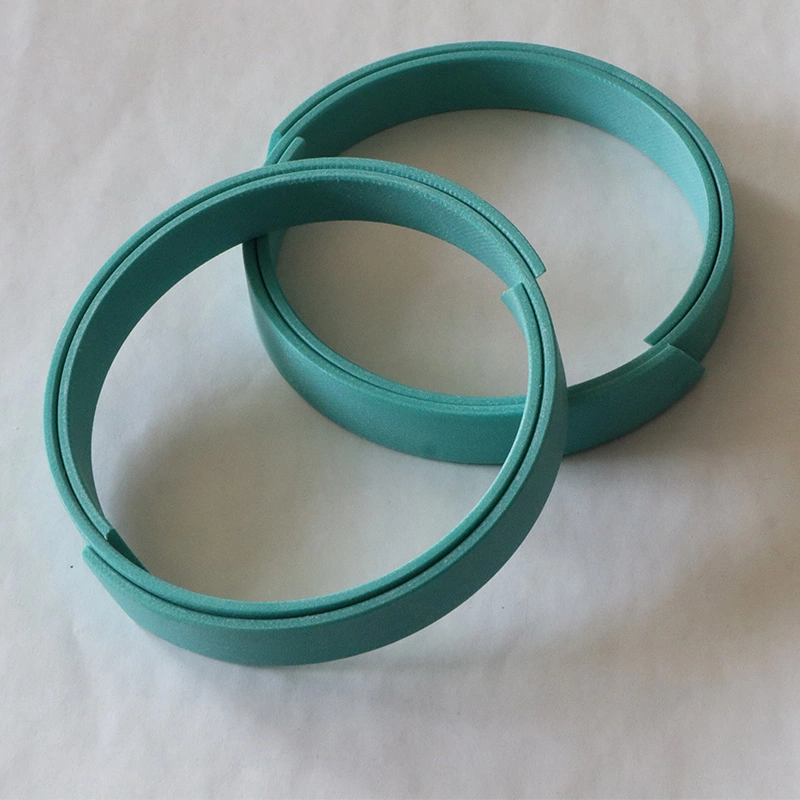

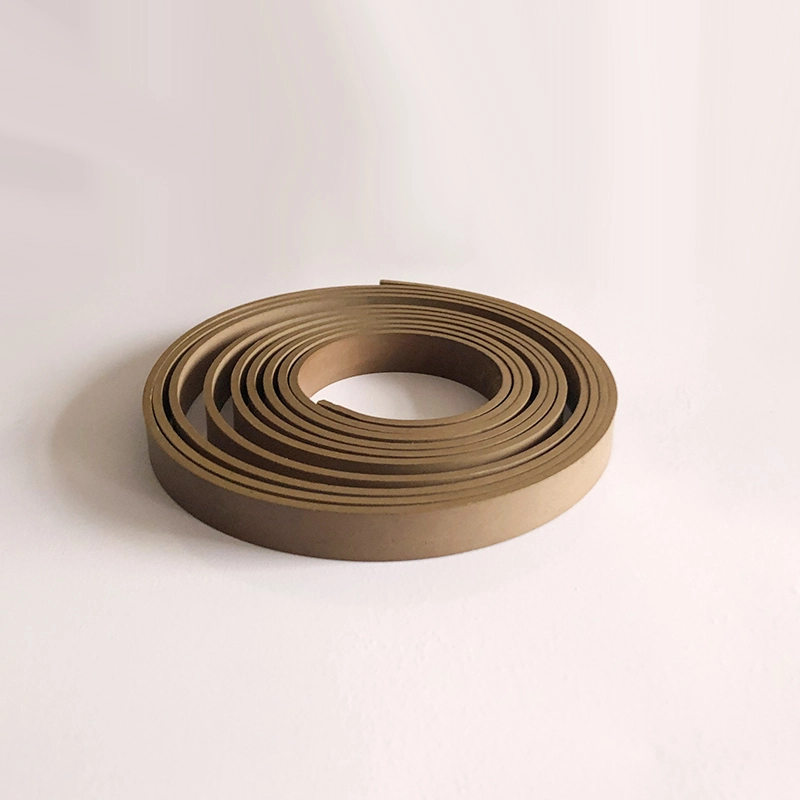

Cinturão resistente ao desgaste do PTFE (anel)
Material	PTFE+bronze
Fornecer	Role (geralmente cerca de 20 metros/rolo) ou corte no comprimento necessário
Vantagens	1. Baixo atrito, sem rastejamento e mordome;
	2. Pode funcionar bem sem lubrificação suficiente;
	3. Resistente a uma variedade de meios, excelente estabilidade química;
	4. Pode acomodar objetos duros incorporados no anel resistente ao desgaste, reduzindo objetos duros arranhando o cilindro e as vedações; portanto, em situações de carga pesada, use vários anéis resistentes ao desgaste;
	5. Também possui boa resistência ao desgaste em situações de alta velocidade e carga de luz, por isso é o anel mais usado resistente ao desgaste;
	6. Nenhuma restrição de tamanho, pode ser usada em situações de grande diâmetro.
Temperatura	-60 ~+200 ℃
Velocidade máxima	15m/s
Força máxima de extrusão	15n/mm2 (20 °)
	7,5n/mm2 (80 °)
	5n/mm2 (120 °)

Anel de guia não metálico para haste de pistão RCS

Anel de guia não metálico para o pistão RCT

Para a haste do pistão ou do pistão em execução no cilindro hidráulico, o anel de desgaste tem um efeito orientador preciso e pode absorver forças radiais. Ao mesmo tempo, o anel de desgaste pode impedir o contato de metal das peças deslizantes no cilindro hidráulico. Comparados com anéis de desgaste de metal, os anéis de desgaste não metálicos têm muitas vantagens. Entre eles, os anéis de guia fenólicos e PTFE reforçados com pano estão disponíveis no tipo de corte no local e no tipo pronto para uso.

1. Boa resistência ao desgaste

2. Evite o contato metal-metal

3. Pode suprimir a vibração mecânica

4. Devido ao efeito central do anel de desgaste, uma grande folga radial é permitida

5. Groove simples, fácil de instalar

6. baixo custo de manutenção com base nas vantagens acima, é amplamente utilizado

Materiais:

1. Politetrafluoroetileno PTFE3 (Material Geral), PTFE4 (adequado para meios de baixa viscosidade, como água), PTFE1 (requisitos de baixo fricção, como pneumáticos)

2. Polioximetileno Pom ou nylon PA e seus materiais modificados

3. resina formaldeído + fibra reforçada PRIF

Tabela de comparação de capacidade de carga de diferentes materiais (referência)

Materiais	Capacidade de carga Max (n/mm2)
Pó de cobre cheio de PTFE	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenólico com pano	90 (60 ° C); 40 (80 ° C)
Poloximetileno ou nylon	25 (60 ° C); 15 (80 ° C)
Poloximetileno ou nylon preenchido	40 (60 ° C); 30 (80 ° C)

Groove Surface Quality

Suavidade	Rtmax (μm)	RA (μM)
Superfície deslizante	≤2.5	0,05-0.3
Bottom Bottom	≤10	≤2
Lado do sulco	≤15	≤3

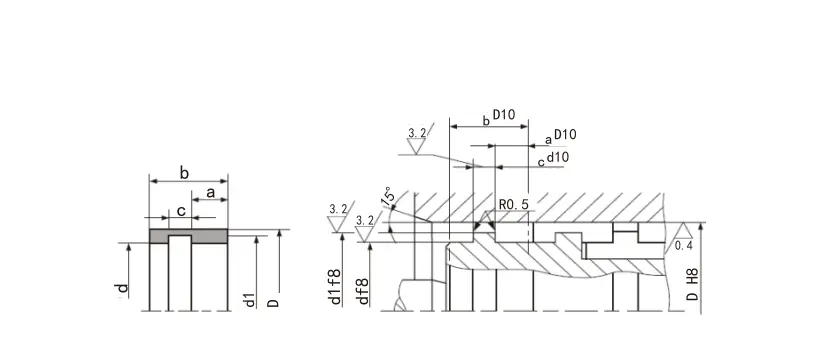

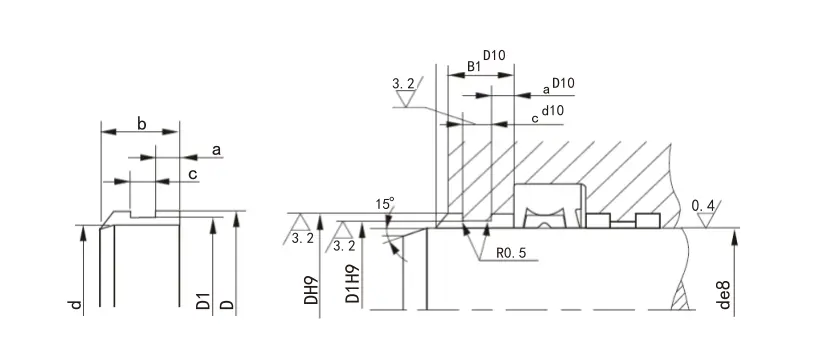

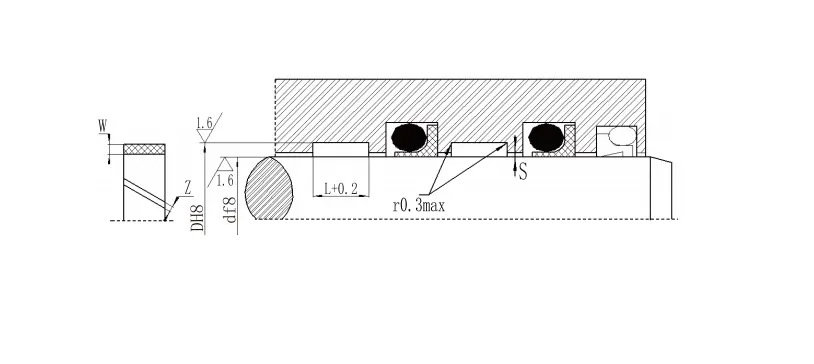

Série de especificação do anel do guia da haste do pistão

Diâmetro da haste	Diâmetro inferior	Largura do sulco	Grossura	Brecha		Diâmetro da haste	Diâmetro inferior	Largura do sulco	Grossura	Brecha
D f8/h9	D H8	L+0.2	W	Z		D f8/h9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	d+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	d+5	25	2.5	33-134
15-140	d+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	d+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	d+5	15	2.5	4-15

RCSF-1 GUIA AUTO-LUBRICACIONAL Parâmetros de anel
Parâmetros			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Buchas sem chumbo		Manga especial hidráulica	Bucha base de bronze	Manga resistente à corrosão de aço inoxidável
Pressão máxima de rolamento (dinâmica)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Pressão máxima de rolamento (estático)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Movimento oscilante			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Velocidade de deslizamento máximo (lubrificação de óleo)			<2m/s		<2m/s	<2m/s	<2m/s
Fricção de coeficiente μ	Fricção seca		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Lubrificação por petróleo		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Valor PV máximo (seco)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Valor PV máximo (óleo)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Temperatura operacional			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Condutividade térmica			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Coeficiente de expansão linear			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
Tabela de parâmetro de anel de bronze do tipo rcfb
Parâmetro		RCFB090		RCFB092		RCFB09G
Densidade		8.9g/cm³		8.9g/cm³		8.9g/cm³
Força de compressão		470N/mm²		470N/mm²		470N/mm²
Condutividade térmica		60W/M.K		60W/M.K		58W/M.K.
Coeficiente de expansão linear		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
Dureza		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Alongamento		55%		55%		55%
Nome do material		Cusn8p		Cusn8p		Cusn8p
Outros materiais opcionais		Cusn6.5p		Cusn6.5p		Cusn6.5p
