Sedos hidráulicos básicos

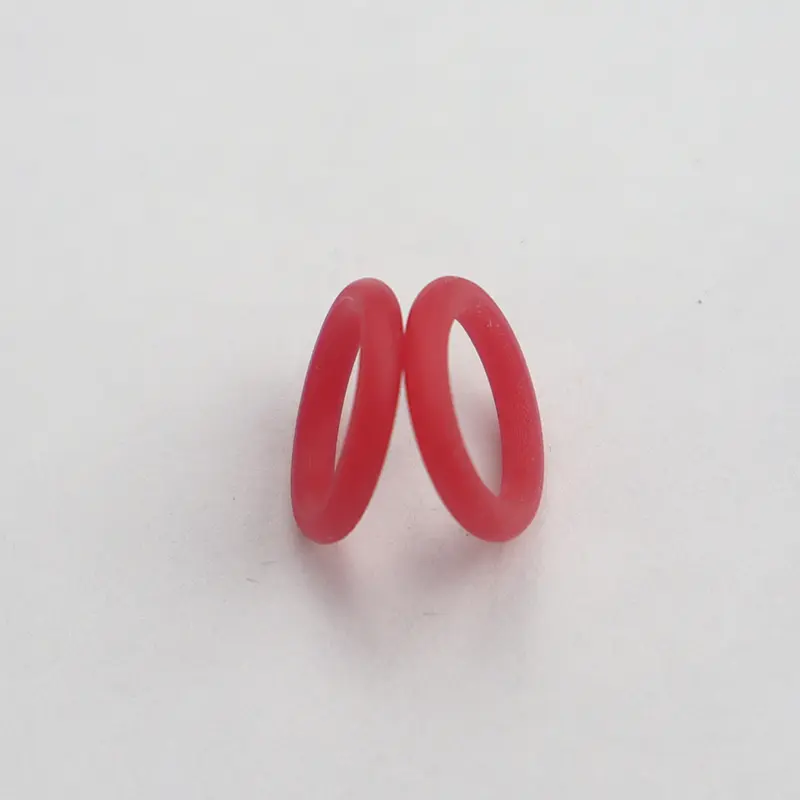

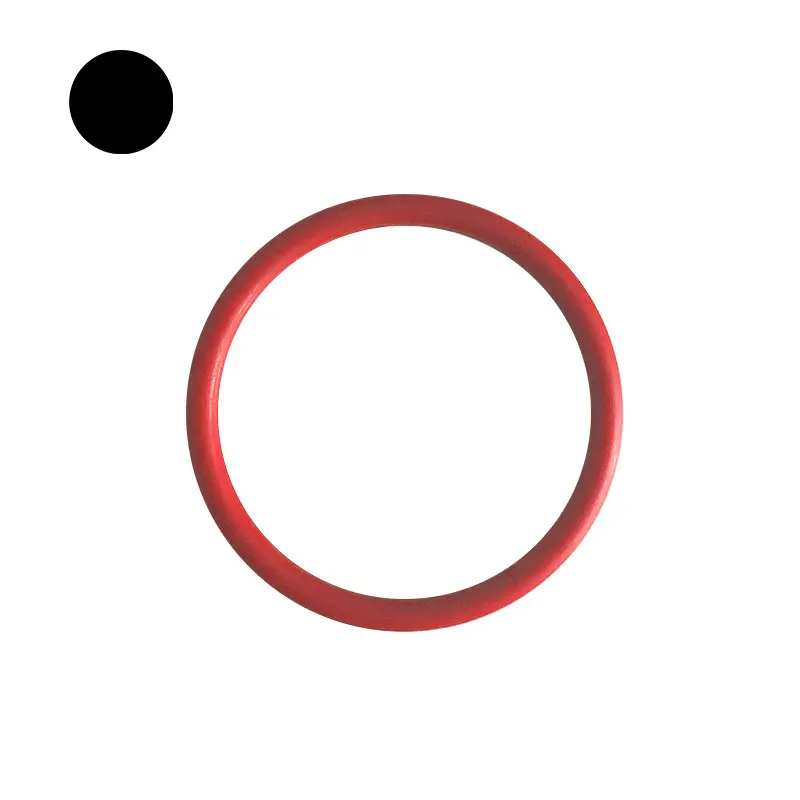

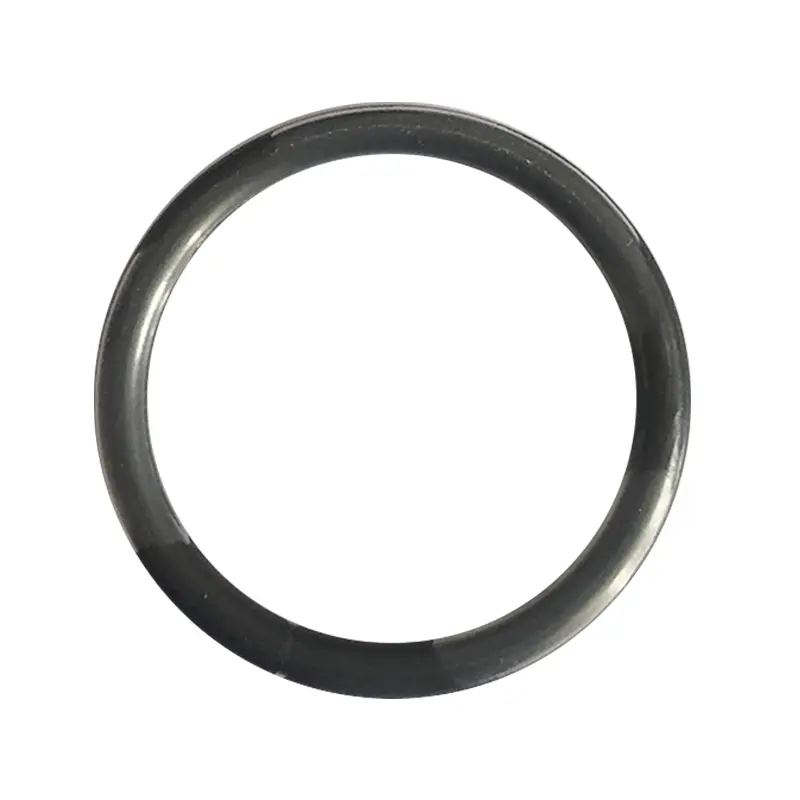

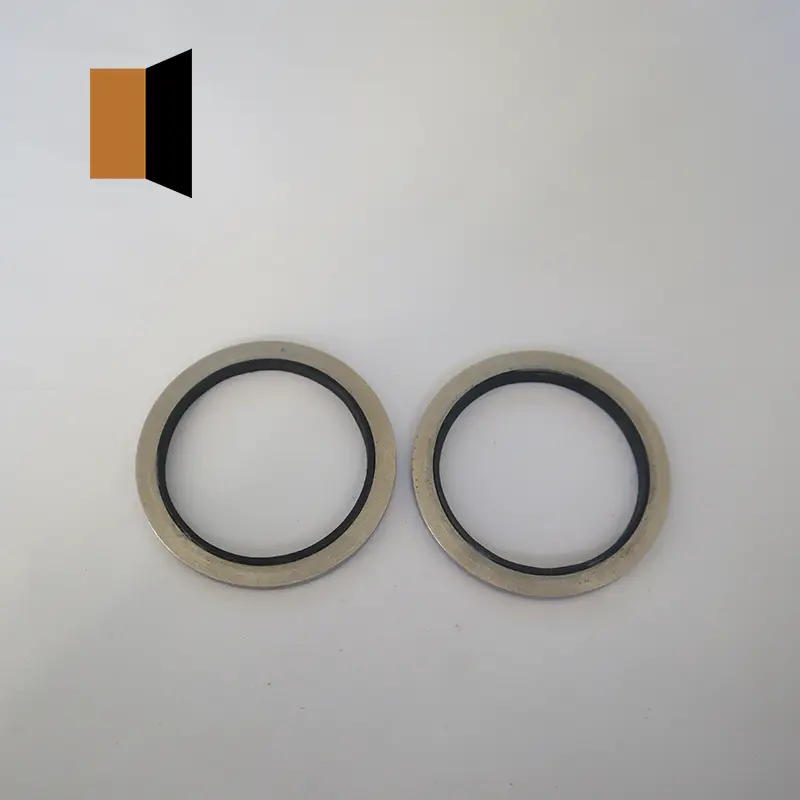

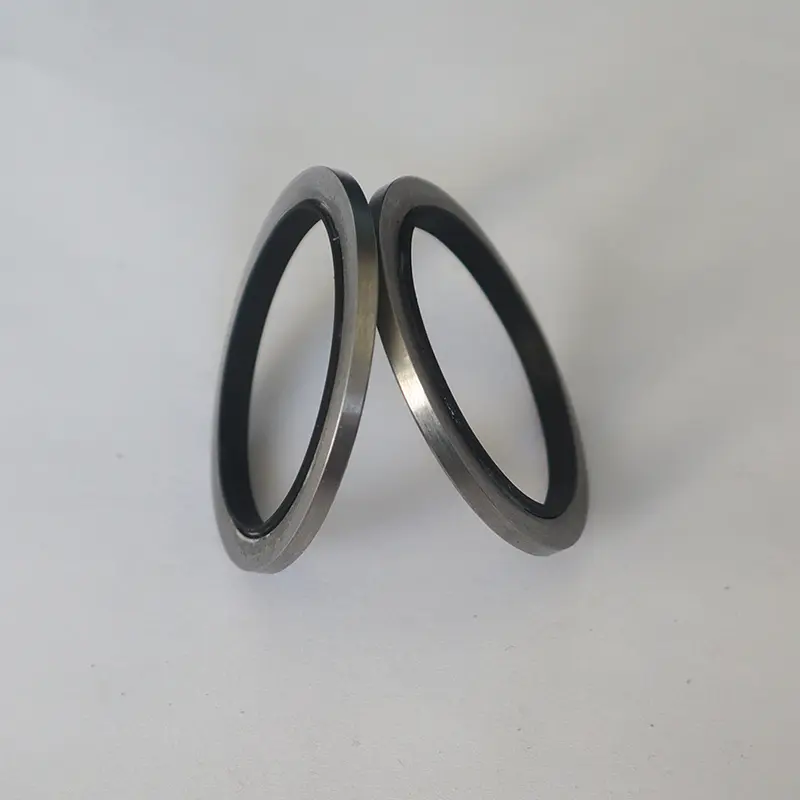

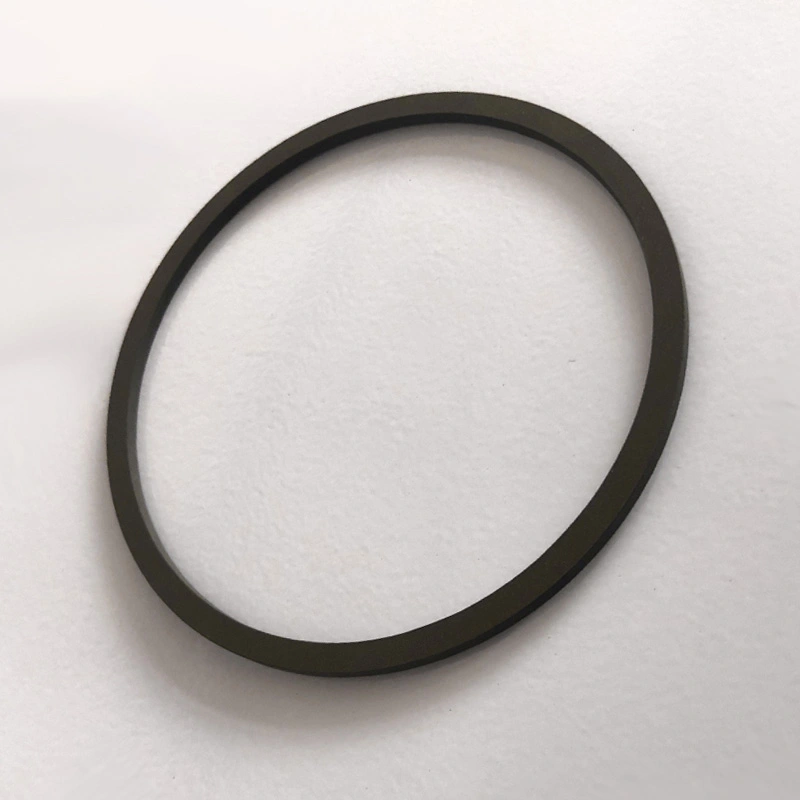

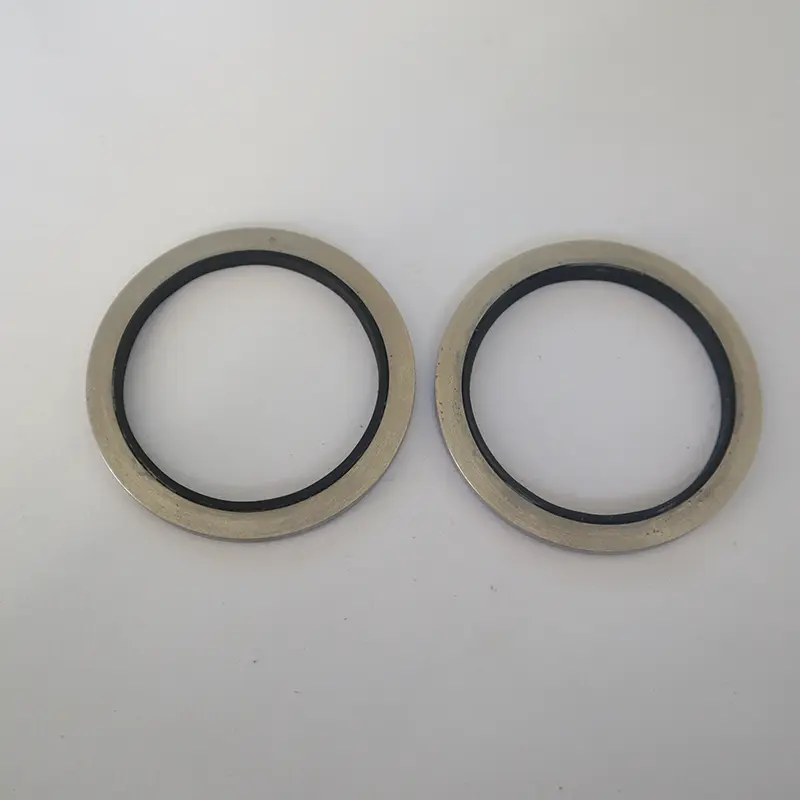

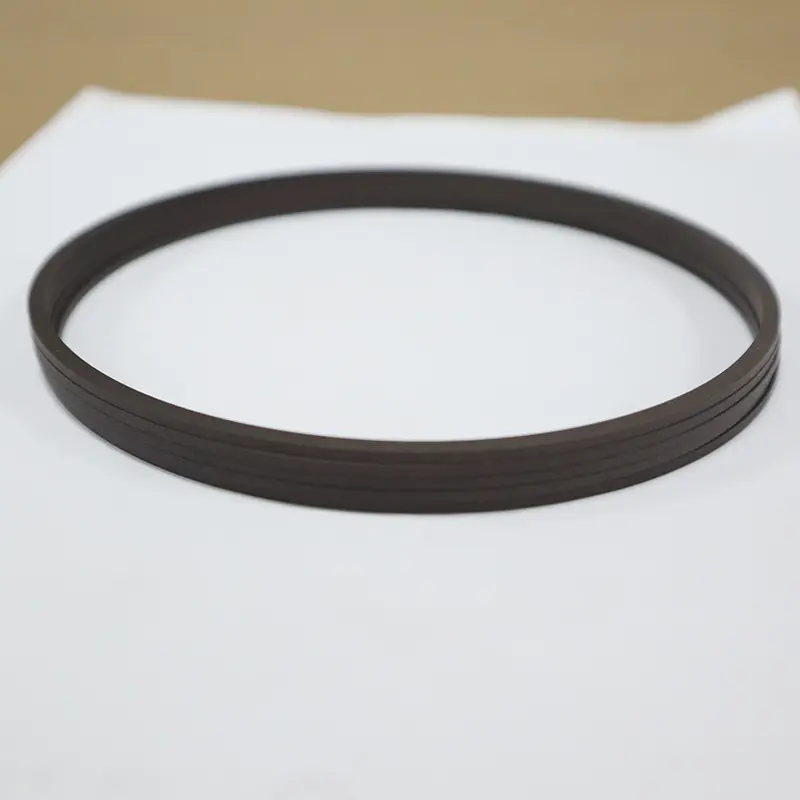

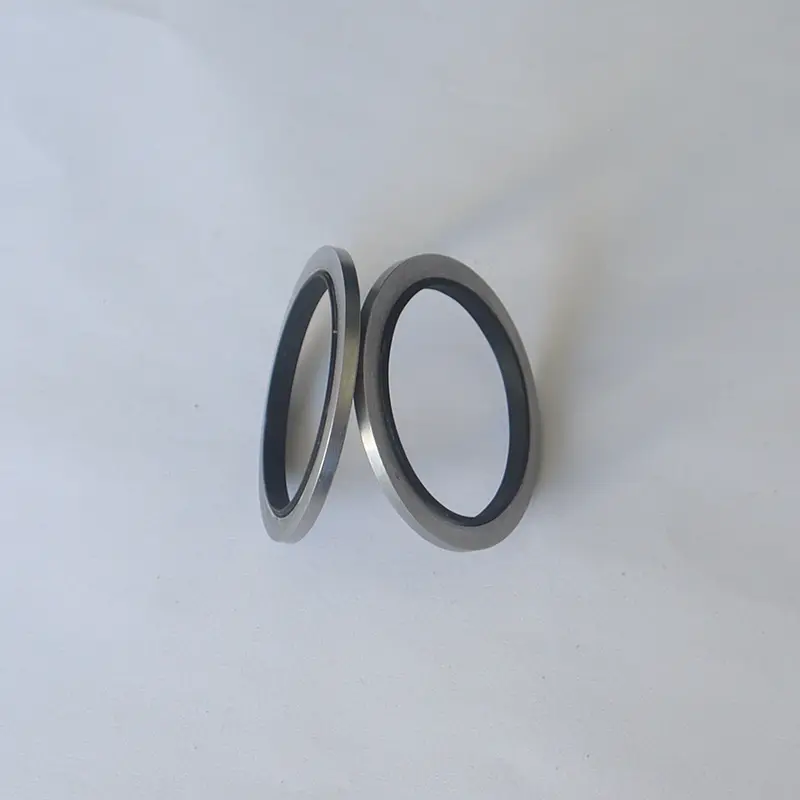

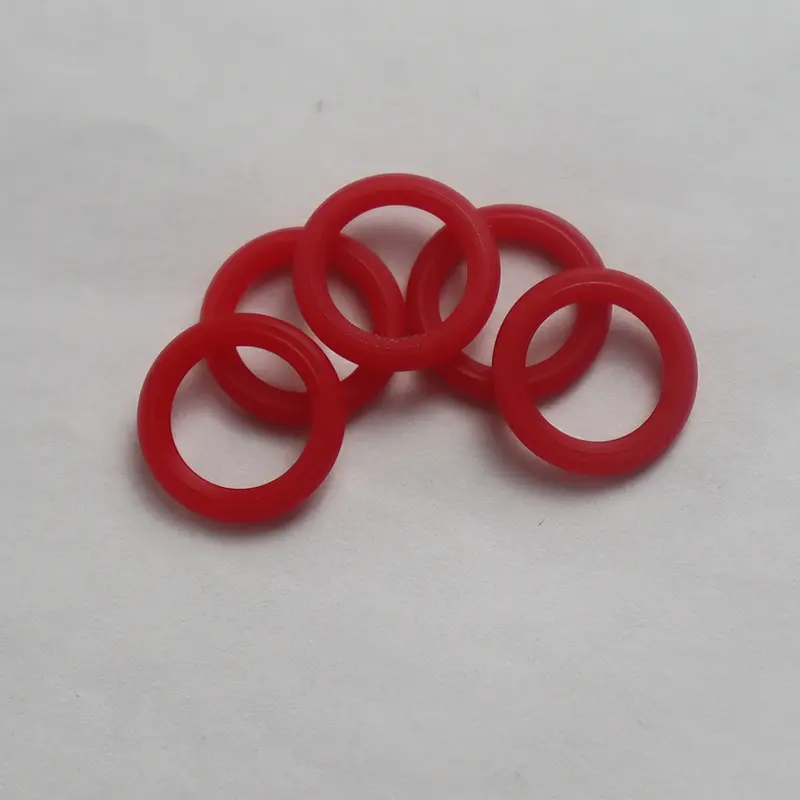

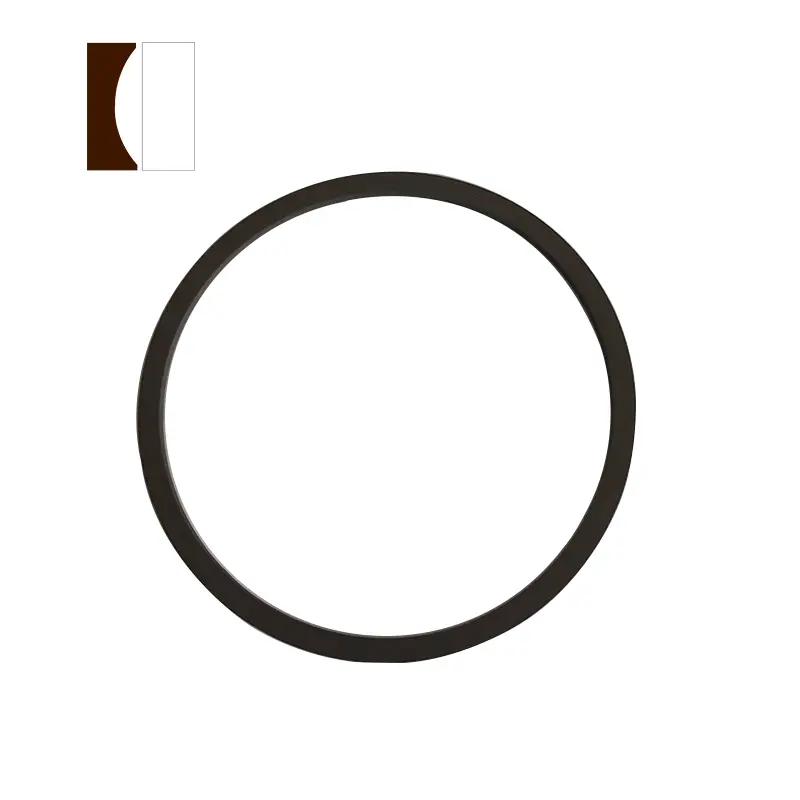

Os selos hidráulicos básicos de Ruichen Seals incluem principalmente vários tipos de selos, cada um com suas próprias vantagens. Os O-rings são amplamente utilizados em várias ocasiões de vedação dinâmica e estática devido ao baixo custo de fabricação e uso conveniente. A maioria dos países formulou uma série de padrões de produtos para anéis de O, entre os quais o padrão americano (AS568), o padrão japonês (JISB2401) e o padrão internacional (ISO 3601/1) são mais comuns. Os padrões nacionais são GB3452.1 e GB1235.

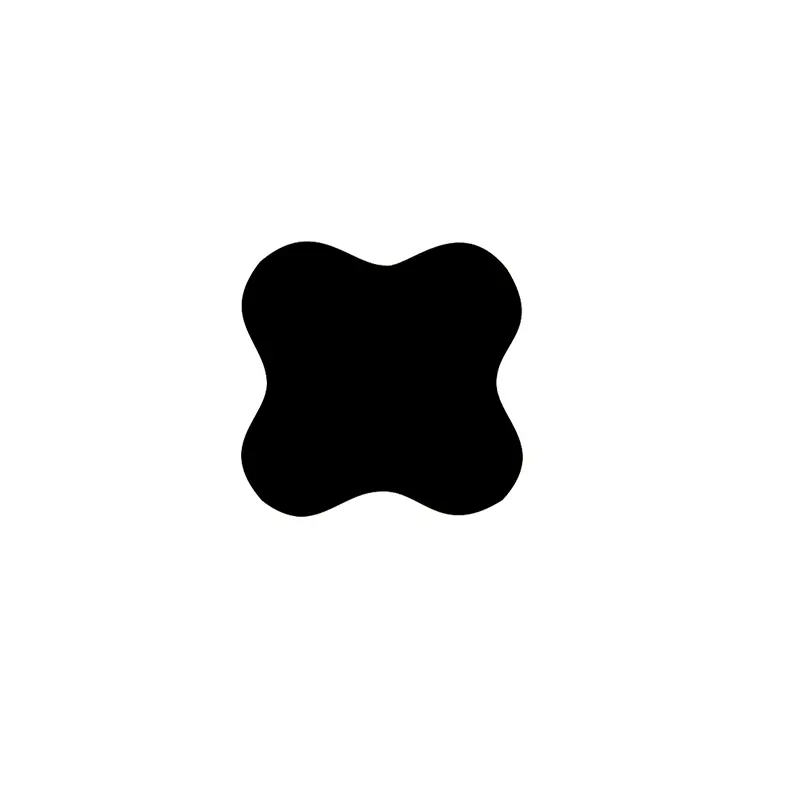

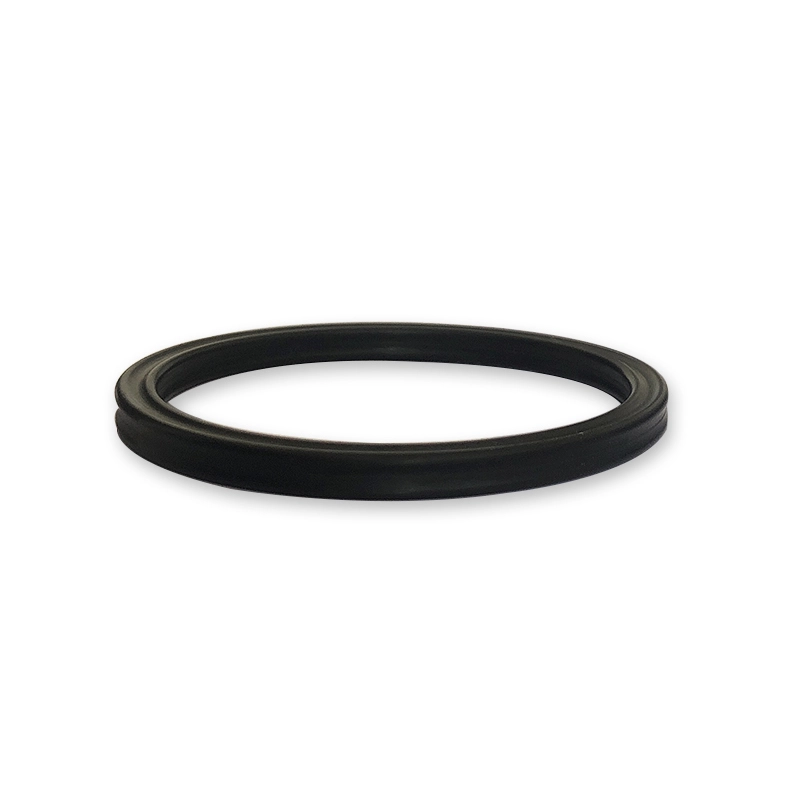

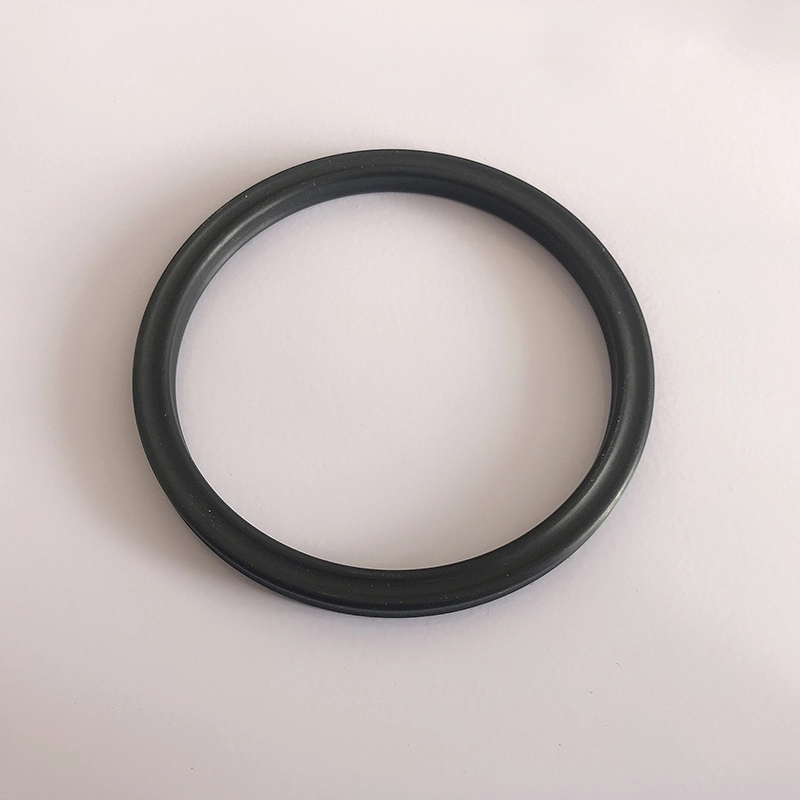

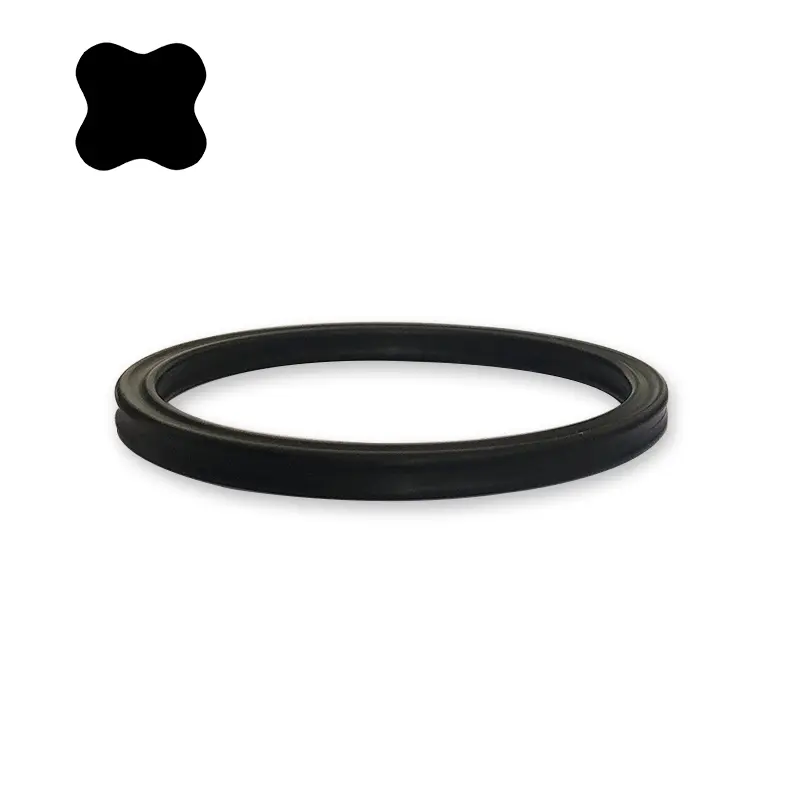

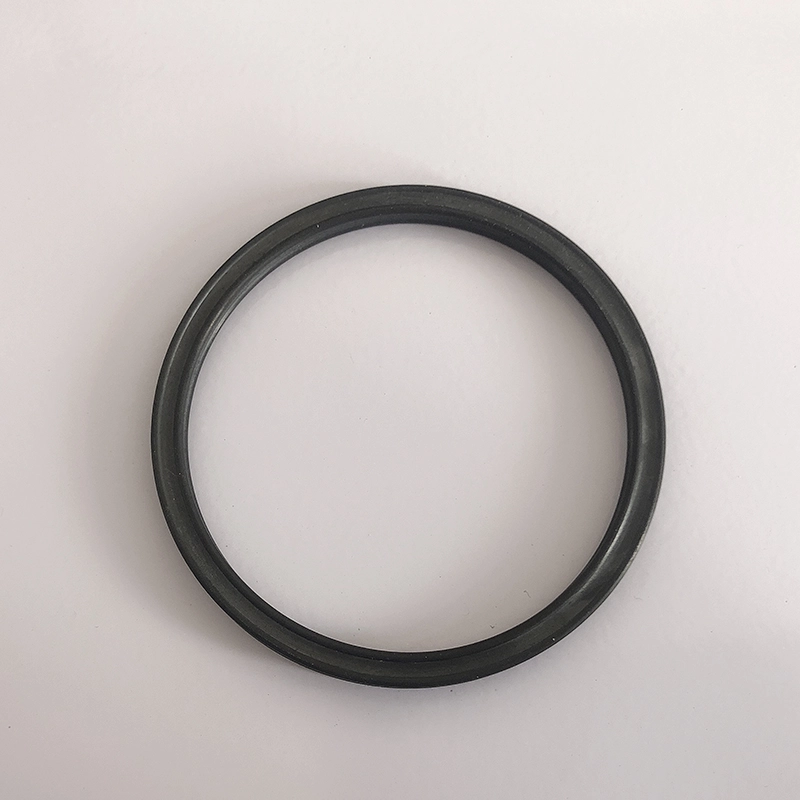

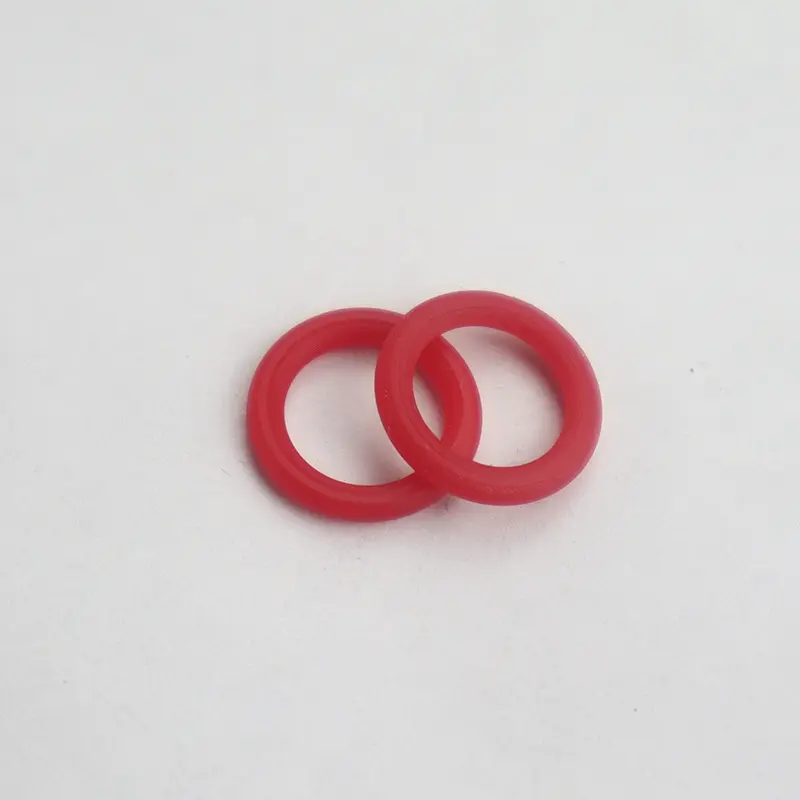

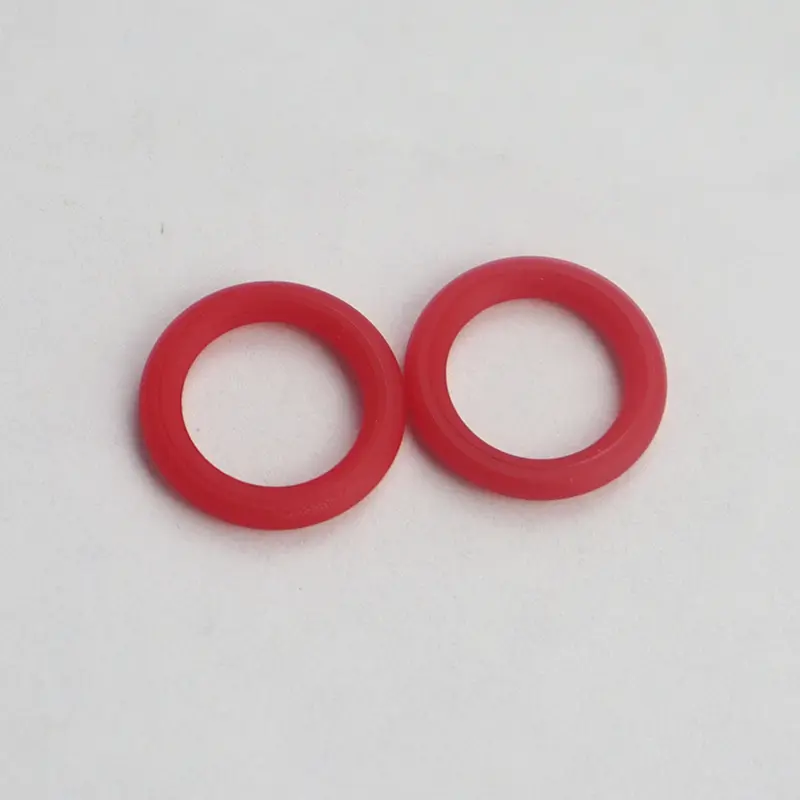

O anel de vedação em forma de estrela é uma vedação de quatro lips com uma forma em forma de X, por isso também é chamada de anel em forma de X. É uma melhoria e aprimoramento com base no anel de O. Suas dimensões transversais são as mesmas do O-ring dos EUA como padrão 568A, e pode basicamente substituir o uso do anel O.

Vantagens de anéis de estrela

Comparados com os anéis de O, os anéis de estrelas têm menos resistência ao atrito e menos resistência inicial porque formam uma cavidade lubrificante entre os lábios de vedação. Como sua borda flash está localizada na parte côncava da seção transversal, o efeito de vedação é melhor. A seção transversal não circular evita efetivamente o fenômeno rolante durante o movimento alternativo.

Mecanismo de trabalho do anel de estrela

O anel em estrela é um elemento de vedação de ação dupla e justificativa. As forças radiais e axiais dependem da pressão do sistema. À medida que a pressão aumenta, a deformação da compressão do anel de estrela aumentará e a força total de vedação aumentará, formando assim uma vedação confiável.

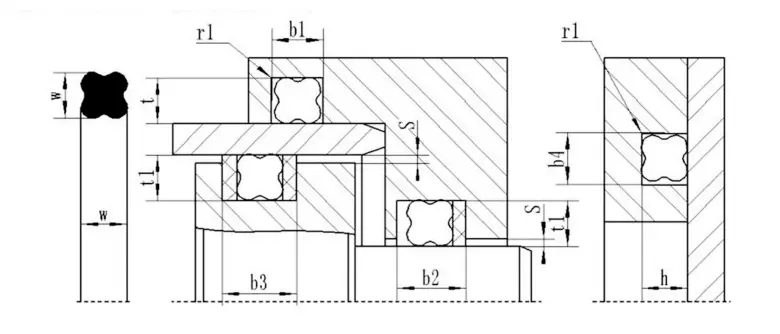

Como escolher um anel de vedação em forma de estrela

Se o diâmetro do eixo e do orifício for conhecido, selecione o anel de vedação em forma de estrela apropriado de acordo com os seguintes critérios:

1. Motivo linear de vedação estática ou recíproco: (1) Seamento de orifícios: o diâmetro interno do anel em forma de estrela deve ser compatível com a ranhura, ou menos de 2% do diâmetro inferior da ranhura. Como a força de pré-compressão gerada pela pré-compressão pode efetivamente impedir que o anel de vedação em forma de estrela torça e rolo. (2) Seura do eixo: o diâmetro interno do anel em forma de estrela deve ser igual ou apropriadamente maior que o diâmetro externo do eixo em cerca de 0,2 ~ 0,3 mm, ou pode ser cerca de 1% maior que o diâmetro externo do eixo. Como resultado, o anel de vedação será mais fácil de instalar e terá uma vida útil mais longa.

2. Selagem rotativa: o diâmetro interno do anel em forma de estrela deve ser cerca de 2 ~ 5% maior que o diâmetro do eixo que ele se veda. Como o anel de vedação gera atrito e calor quando usado em um movimento rotativo, e a borracha encolherá quando aquecida (efeito de joule). Portanto, para garantir que o anel de vedação possa ser lubrificado e trabalhar de maneira confiável, um anel em forma de estrela com um diâmetro interno maior que o diâmetro do eixo deve ser selecionado. Geralmente, um anel de vedação com uma seção transversal menor pode atender às necessidades de vedação estática. Pelo contrário, um anel de vedação com uma seção transversal maior deve ser selecionado para atender à vedação dinâmica. No caso de alta pressão ou lacunas grandes, um material de borracha com dureza mais alta deve ser selecionado. A melhor maneira é adicionar um anel de retenção de PTFE para evitar danos de extrusão de alta pressão.

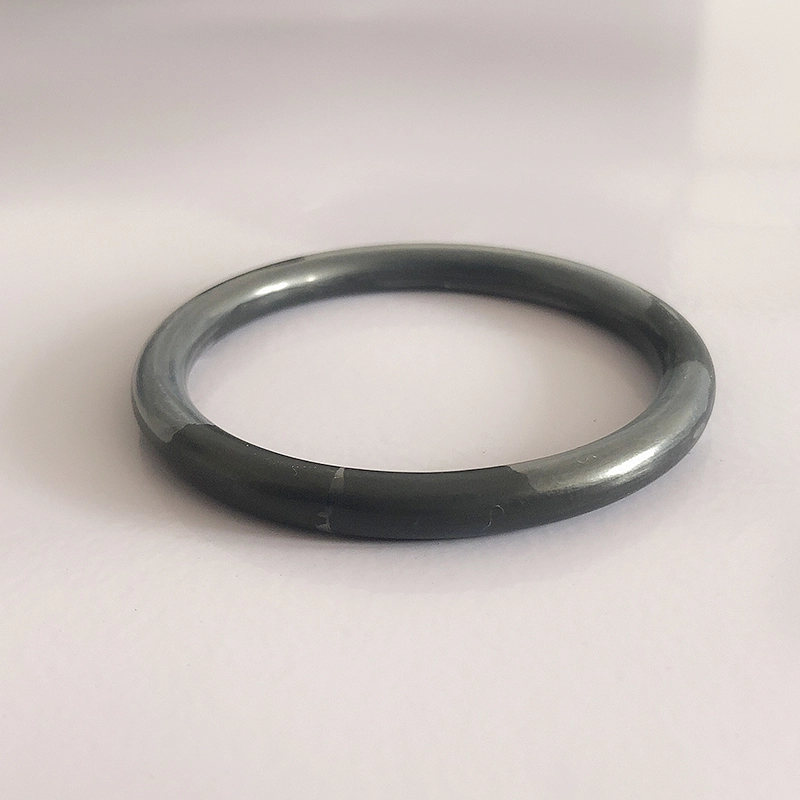

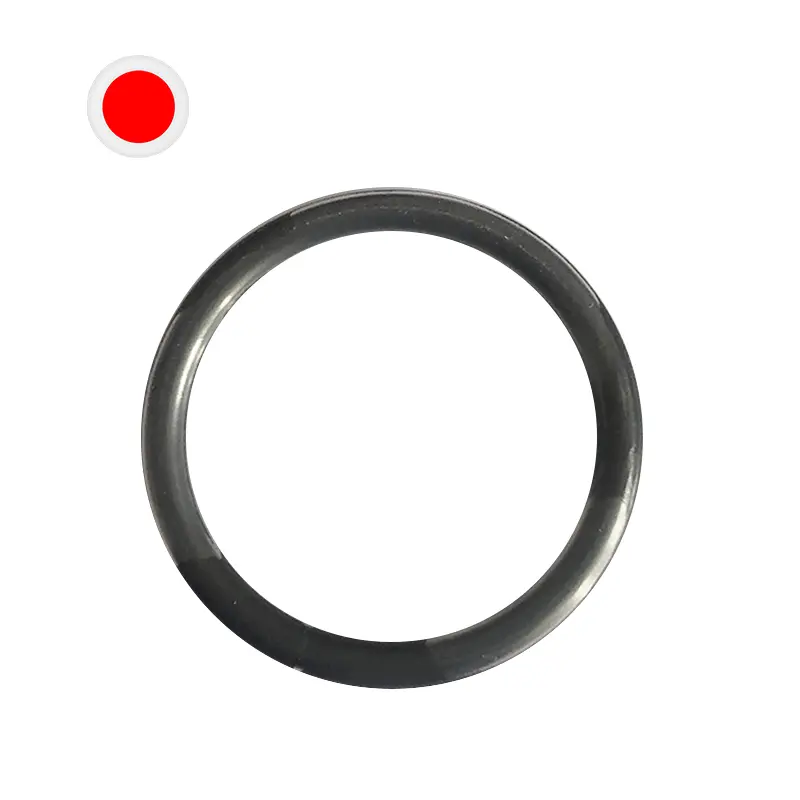

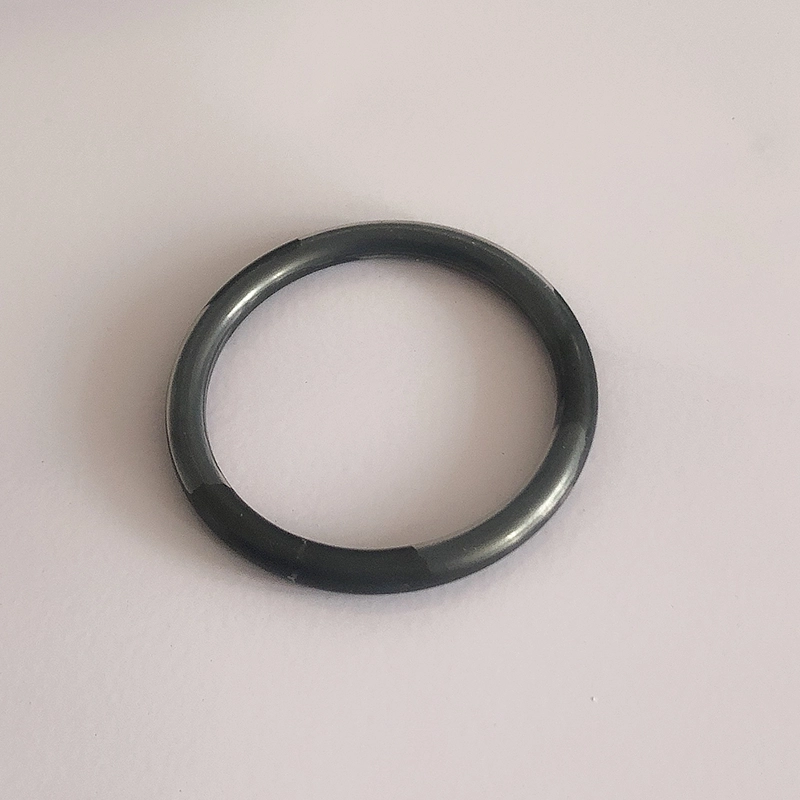

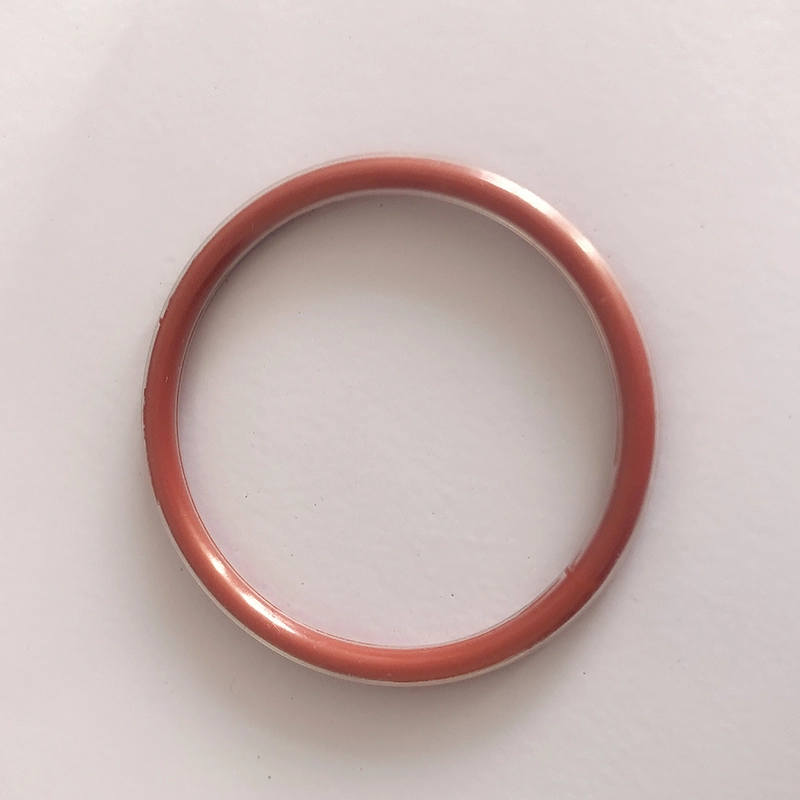

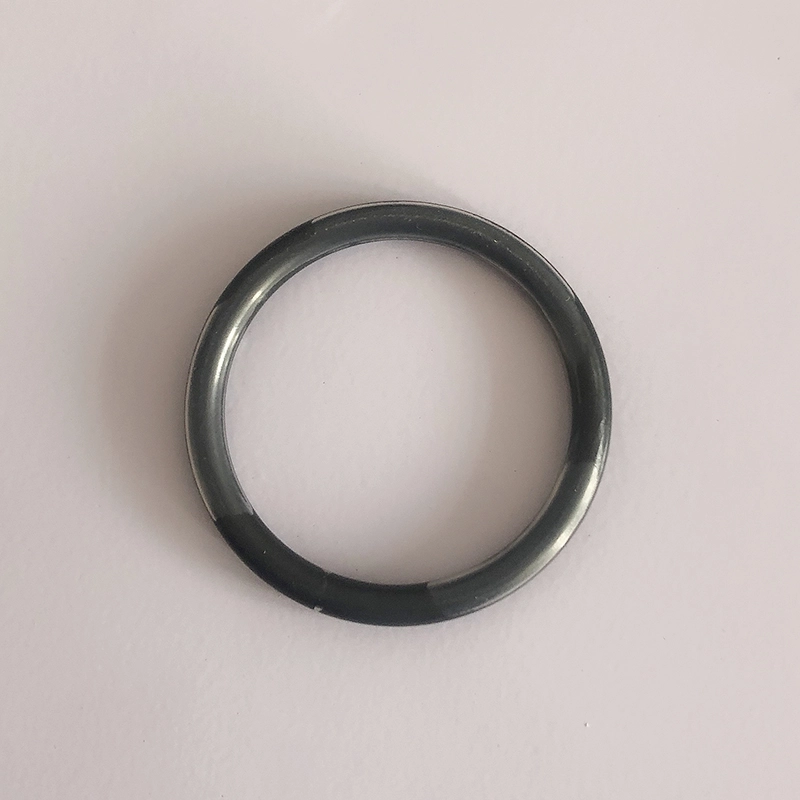

O O-ring revestido combina organicamente a elasticidade e a vedação da borracha com a resistência química de Teflon. É composto por um núcleo interno de silicone ou fluororberbber e um revestimento externo de FEP de Teflon relativamente fino ou Teflon.

Material: Teflon FEP e Teflon PFA são essencialmente semelhantes, mas o Teflon PFA tem melhor resistência à alta temperatura que o teflon FEP. Faixa de temperatura aplicável TEFLON FEP Shell: -60 ℃ ~ 205 ℃ Pode ser usado em 260 ℃ por um curto período de tempo Teflon PFA Shell: -60 ℃ ~ 260 ℃ pode ser usado a 300 ℃ para um curto período de tempo.

1. Excelente resistência química, adequada para quase todos os meios químicos

2. Faixa de temperatura de largura

3. Boa resistência à compressão

4. Anti-fricção

5. Bom anticloco

6. Resistência de alta pressão

7. Excelente durabilidade de vedação e vida útil longa

Aplicação: bombas e válvulas, vasos de reação, vedações mecânicas, filtros, vasos de pressão, trocadores de calor, caldeiras, flanges de tubulação, compressores de gás, etc.

Indústrias de aplicação: indústria química, fabricação de aeronaves, indústria farmacêutica, transporte e refino de petróleo e produtos químicos, indústria cinematográfica, engenharia de refrigeração, indústria de processamento de alimentos, indústria de fabricação de papel, fabricação de corantes, pulverização de tinta etc.

Instruções de instalação para anéis de vedação

1. As peças em que os anéis de vedação são instalados ou passados ​​devem ser suaves, livres de rebarbas, ranhuras e cantos afiados. A rugosidade do orifício interno deve atingir 1,6μ e a rugosidade do eixo deve atingir 0,8um.

2. Aplique óleo claro limpo ou graxa para lubrificar a superfície do anel de vedação e as peças relevantes em contato.

3. Se for difícil instalar o anel de vedação no eixo, mergulhe -o em água quente por alguns minutos para expandi -lo. Este ring O suavizado e expandido é mais fácil de instalar. Instale o O-ring quando estiver quente e seu tamanho retornará ao seu tamanho original após o resfriamento.

4. Não dobre o anel de O com muita violência, caso contrário, causará rugas no Teflon e afetará seu uso.

A compactação recomendada do O-ring revestida é a seguinte:

Estado de vedação estática: 15%-20%

Estado de vedação dinâmica: 10%-12%

Estado pneumático: 7%-8%

A compressão real deve levar em consideração as condições de trabalho, especialmente a pressão de trabalho de vedação e outros fatores.

Recursos e aplicações do produto:

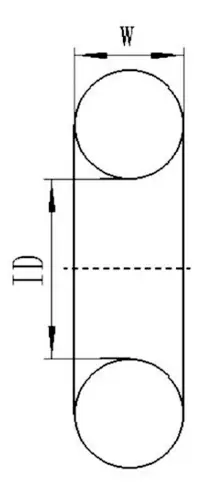

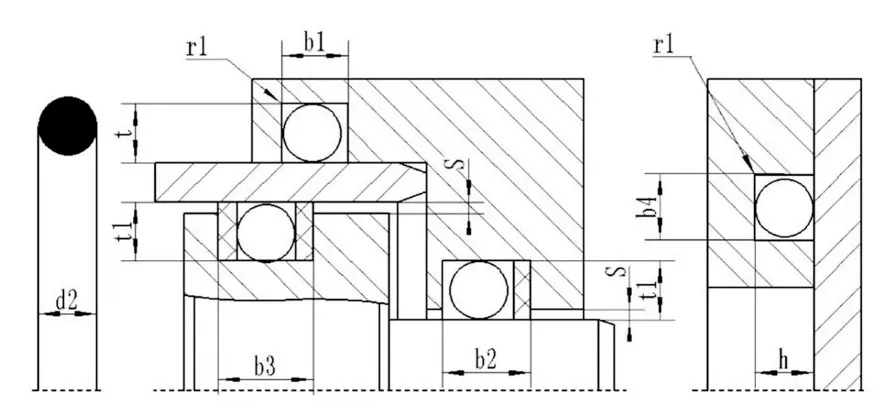

Padrão	Diâmetro de seção transversal do anel de O-ring W
American Standard como 568 British Standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Padrão japonês it b2401	1.9	2.4	3.1	3.5	5.7	8.4
Padrão Internacional ISO 3601/1 Standard alemão DIN 3771/1 Padrão chinês CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Tamanhos métricos preferidos	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
American Standard como 568 (Série 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Material do anel de estrela:

O material é geralmente Shaw A70 NBR NBR NBR.

O-ring revestido:

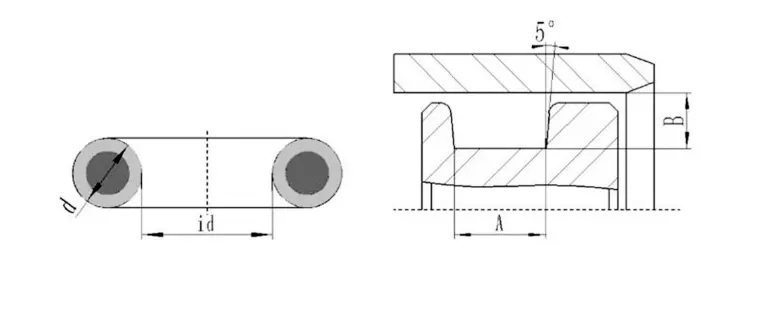

Diagrama esquemático do sulco do O-ring encapsulado

Tabela de dimensão da ranhura do O-ring encapsulado (recomendado)

Guia de instalação de vedação de vedação Ruichen

Ⅰ. Guia de instalação

1. O selo deve ser instalado no lado pré -carregado, voltado para a direção da pressão.

2. O corpo do cilindro e a haste do pistão devem ser feitos com chamfers push-in que atendam aos requisitos das amostras de nossa empresa.

3. As bordas afiadas devem estar livres de rebarbas e arredondadas ou chanfradas.

4 fios, ranhuras de anel guia, etc. devem ser cobertas, porque a vedação não pode ser empurrada através de ranhuras, orifícios perfurados ou superfícies ásperas.

5. Qualquer poeira, detritos ou outras partículas estrangeiras deve ser cuidadosamente removida.

6. Ferramentas com bordas nítidas não devem ser usadas.

7. Os anéis de vedação PTFE são mais fáceis de expandir em óleo ou água aquecida (cerca de 80 ~ 120 graus) e são fáceis de restaurar em sua forma original.

8. Se o lábio da vedação precisar passar pelo orifício de pressão do óleo, um palito de plástico deve ser usado para empurrar suavemente o lábio para impedir que o chanfro do orifício danifique o lábio de vedação. Os orifícios do cilindro devem ser chanfrados. (Figura 3)

Ⅱ. Método de instalação

As ranhuras abertas (divididas) podem ser instaladas sem ferramentas.

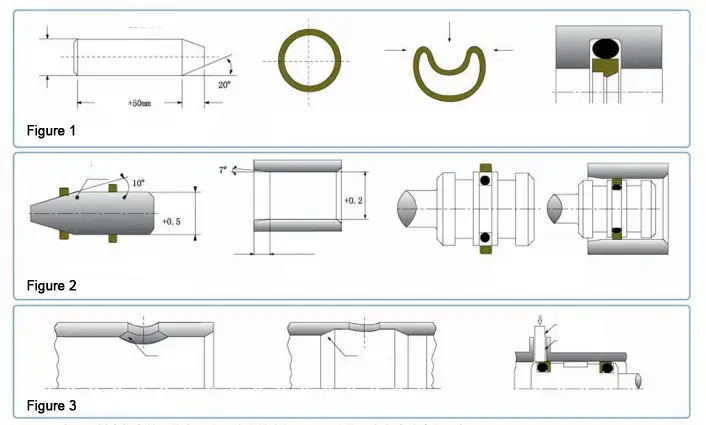

Instalação de selos de haste de pistão de ranhura fechada (Figura 1)

1. Limpe e óleo todos os substratos, vedações e ferramentas de instalação.

2. Coloque o anel de borracha na ranhura (tenha cuidado para não torcer).

3. Comprime o anel de vedação PTFE em forma de rim sem formar uma curva pontiaguda, coloque o anel de vedação PTFE comprimido na ranhura e achate -a suavemente à mão.

4. Empurre o mandril de recuperação para o selo e gire gentilmente o mandril. Deixe por 1 minuto e remova o mandril. A instalação está completa.

Instalação de vedações do pistão em ranhuras fechadas (Figura 2)

1. Limpe e óleo todos os substratos, vedações e ferramentas de instalação.

2. Coloque o anel de borracha na ranhura (tenha cuidado para não torcer).

3. Empurre o anel de vedação do PTFE na manga -guia e estique o anel de vedação.

4. Empurre o anel de vedação esticado na ranhura do pistão.

5. Empurre a manga de correção para o anel de vedação e gire a manga de correção ao mesmo tempo. Remova a manga de correção depois de deixá -la por 1 minuto e a instalação está concluída.

Nota: 1. Consulte nossa empresa se o produto especificado na amostra de nossa empresa não puder ser instalado em um sulco fechado, mas não for adequado para um ritmo aberto.

2. A instalação acima das vedações PTFE não é aplicável a todos os vedações do PTFE. Consulte nossa empresa, se necessário.
