Focas hidráulicas para orifícios

Você pode comprar focas hidráulicas para orifícios de pistão do fabricante da China Ruichen Seals com confiança. Nossa rica experiência na indústria e a filosofia orientada ao cliente permitem que esse tipo de produto tenha uma variedade de combinações materiais e estruturais, cobrindo uma variedade de condições de trabalho que requerem vedantes, baixo atrito, alta vida, boa vedação e alguns também podem resolver problemas de instalação.

Enviar consulta

Descrição do produto

As vedações hidráulicas para os orifícios do pistão, em nossa fábrica e centro de P&D, existem modelos e tipos subdivididos, cada um com suas próprias características, mas alcançamos um controle rigoroso de qualidade.

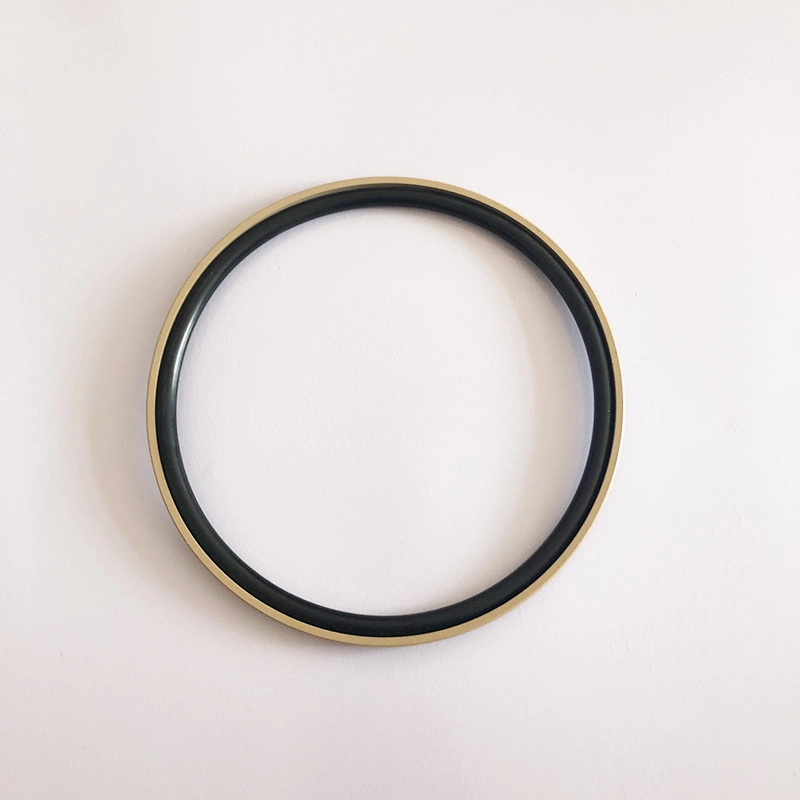

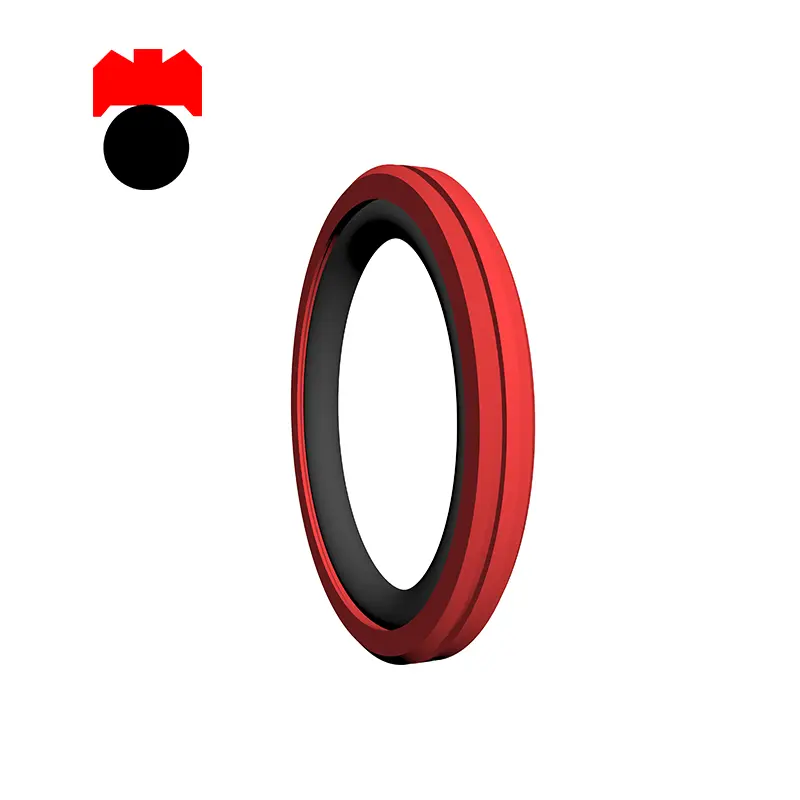

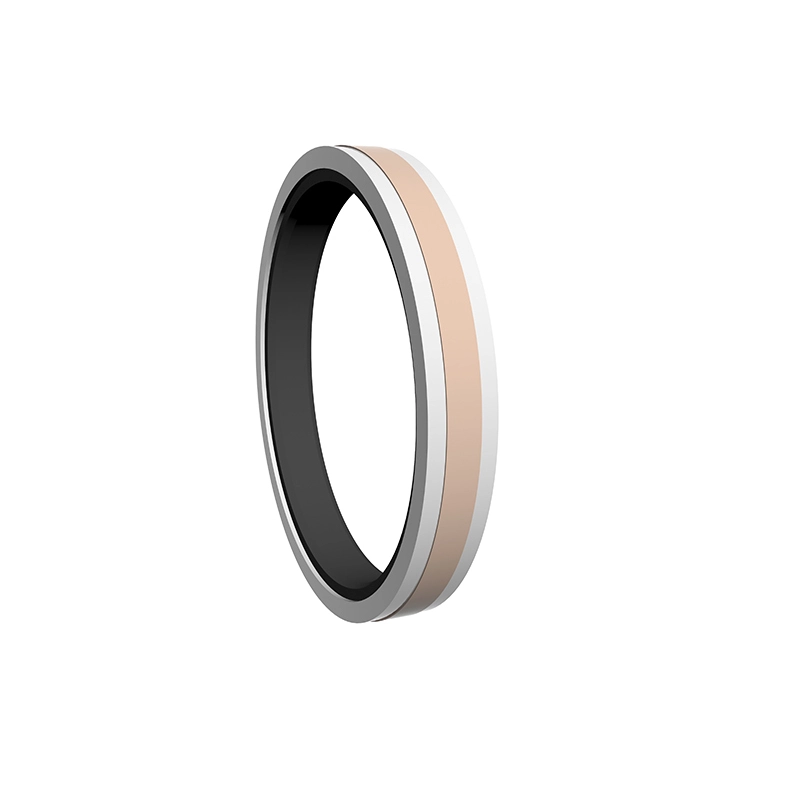

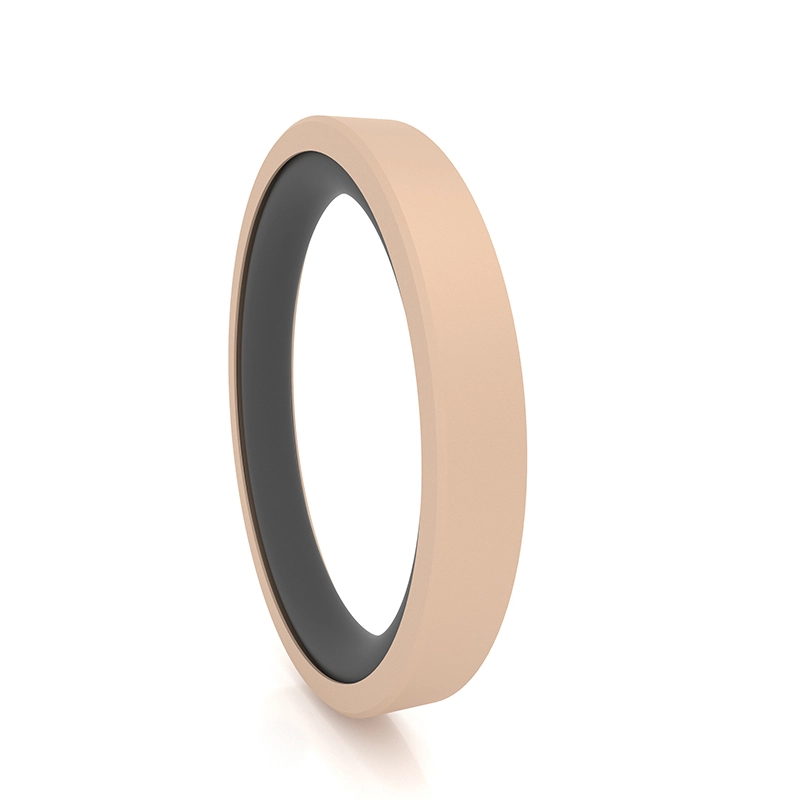

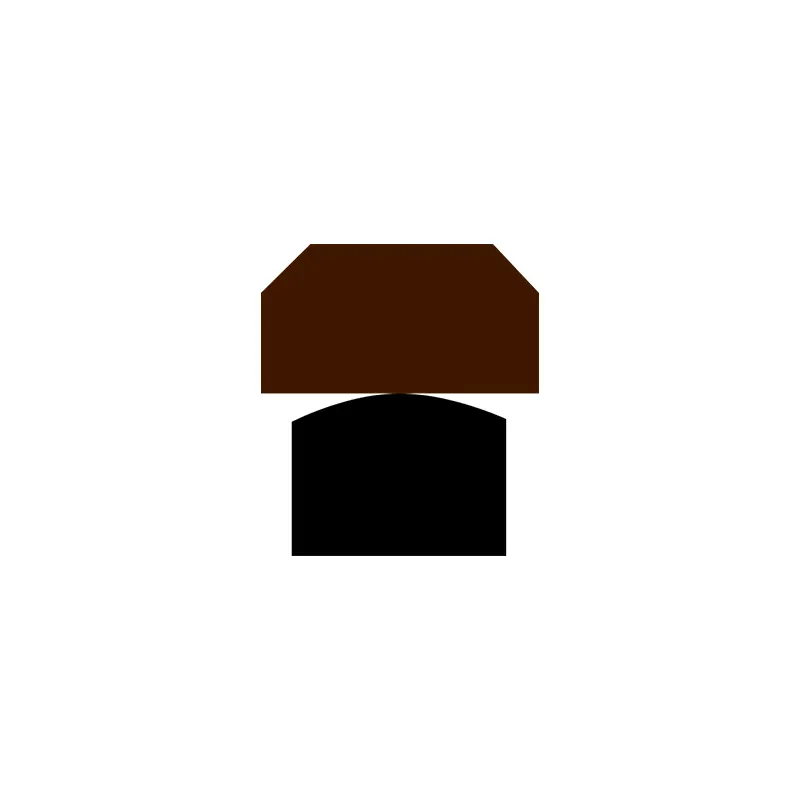

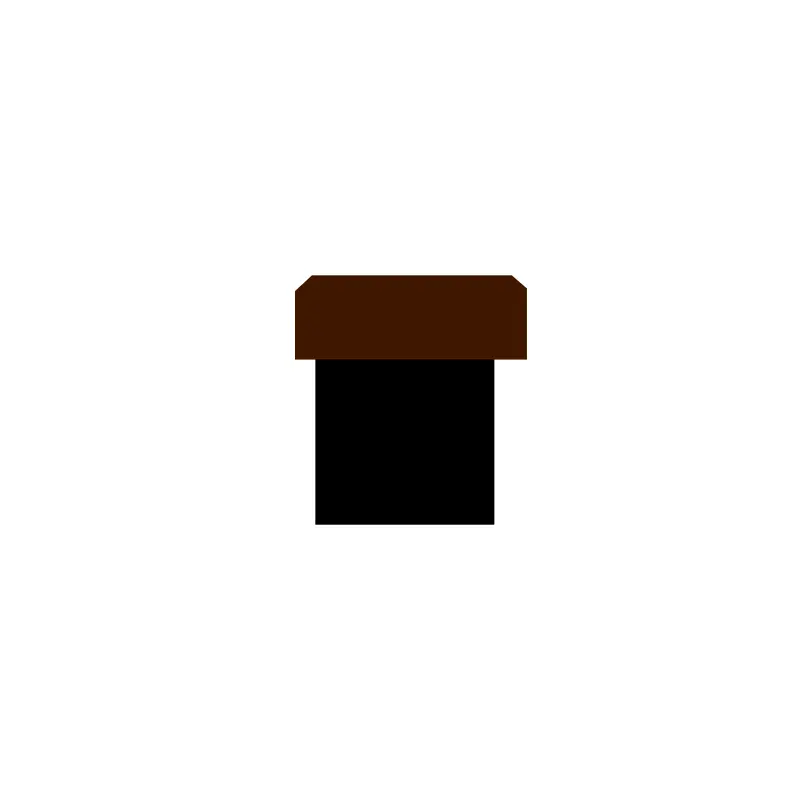

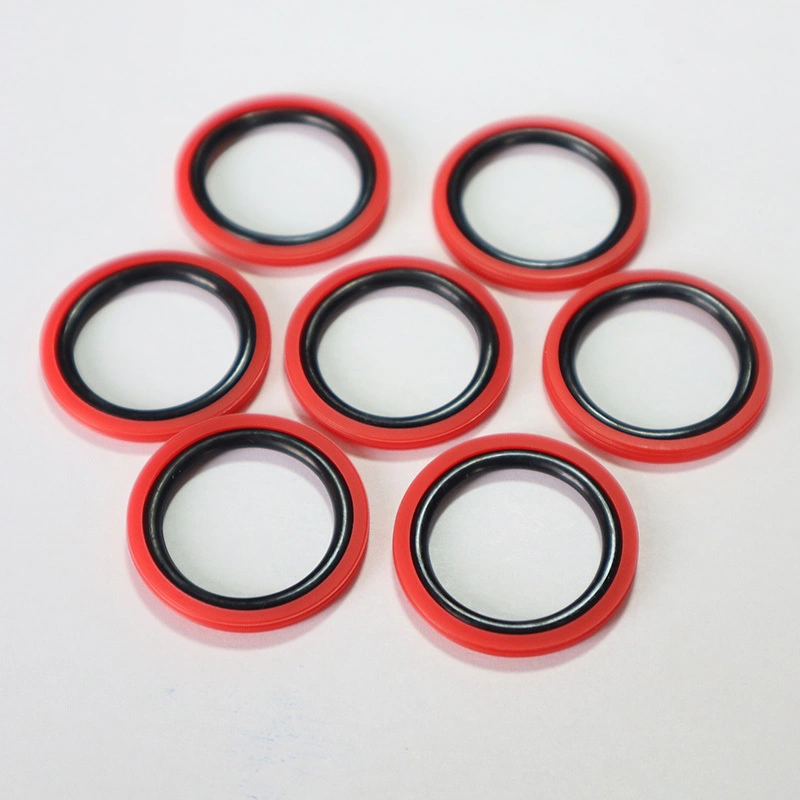

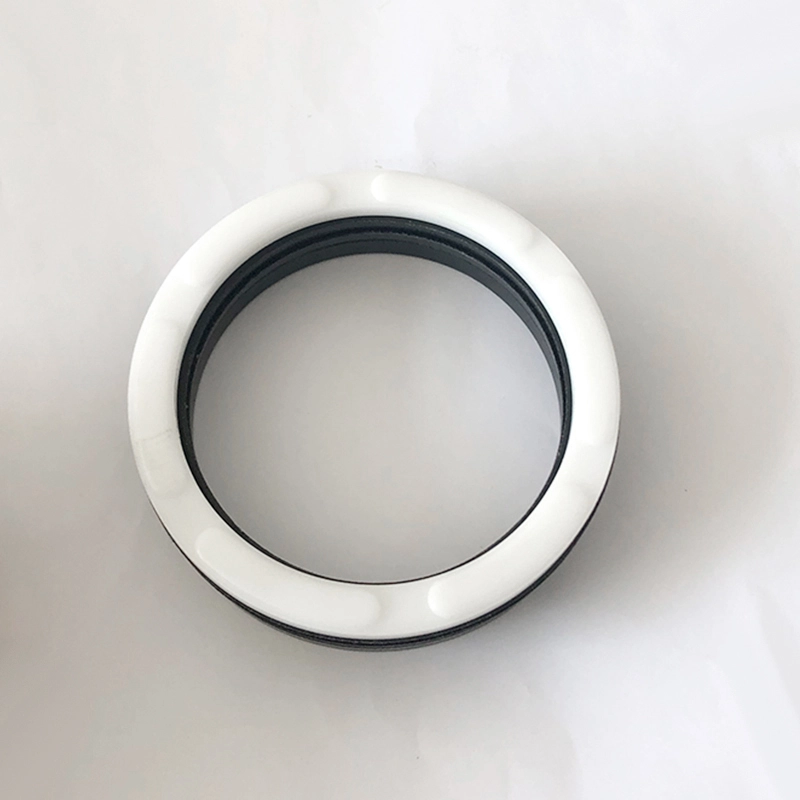

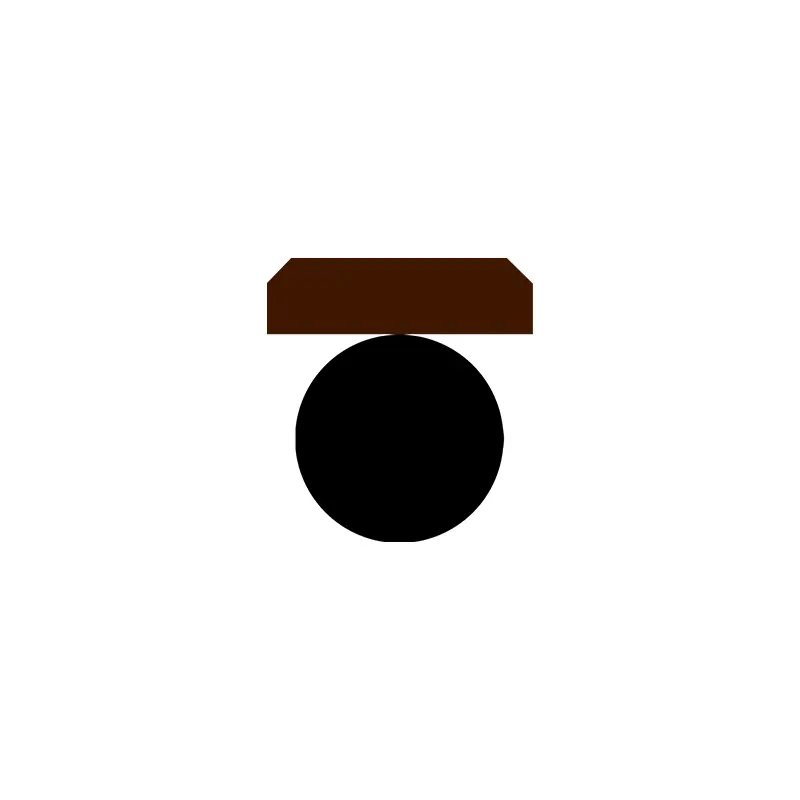

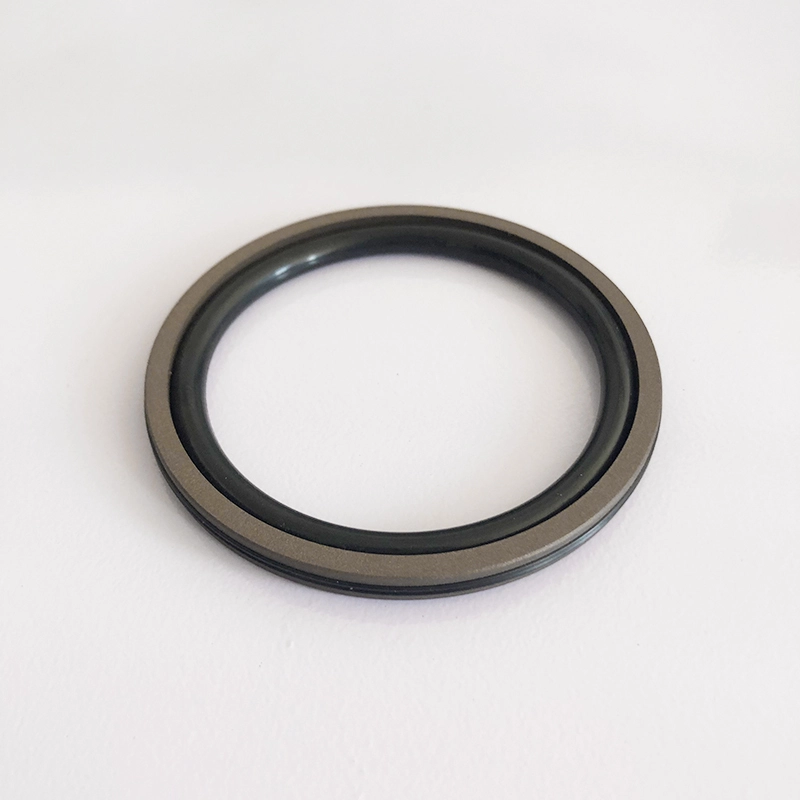

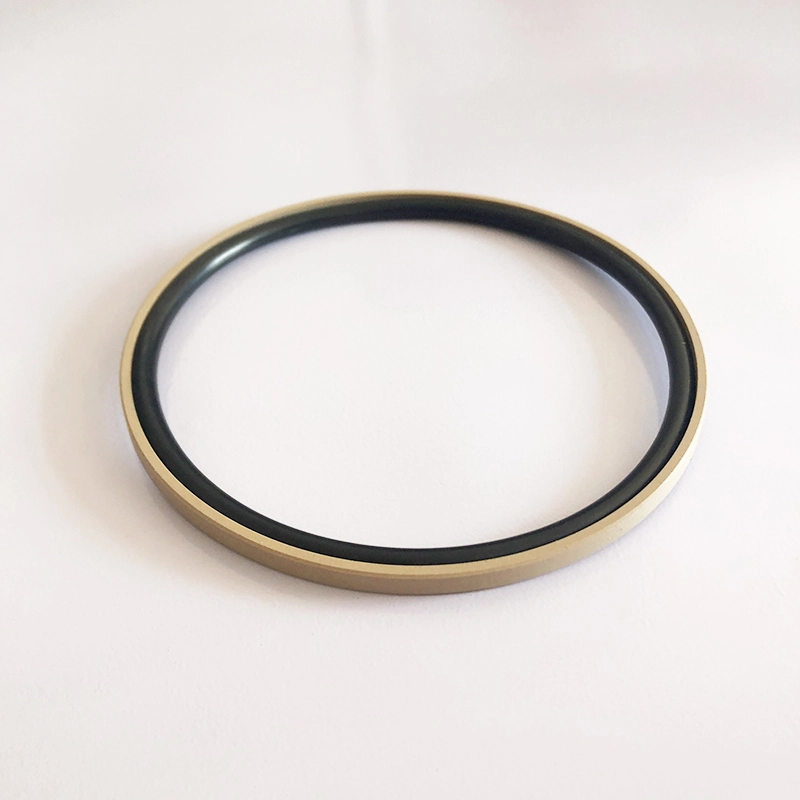

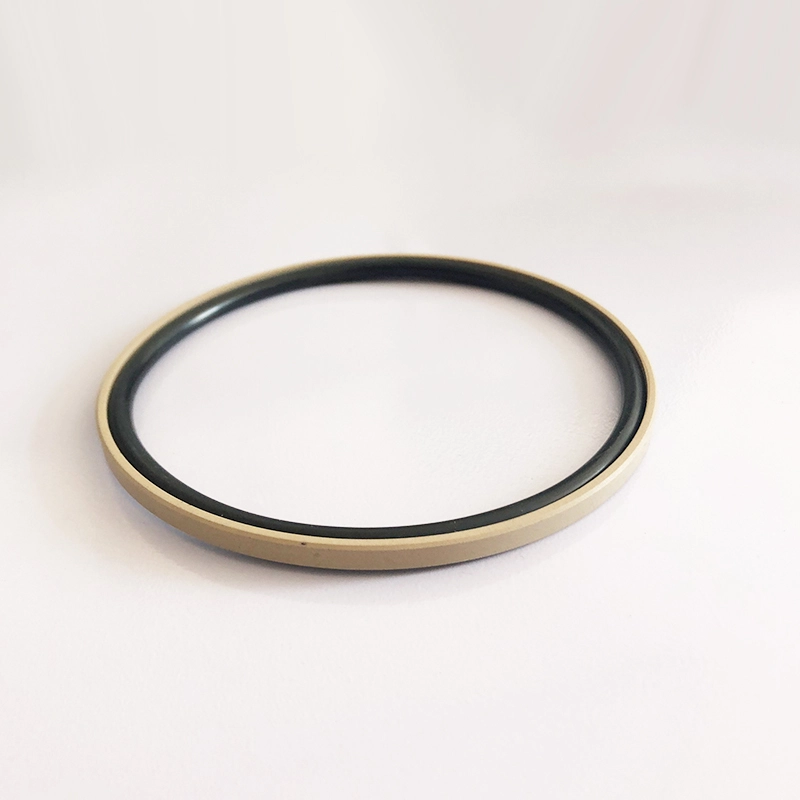

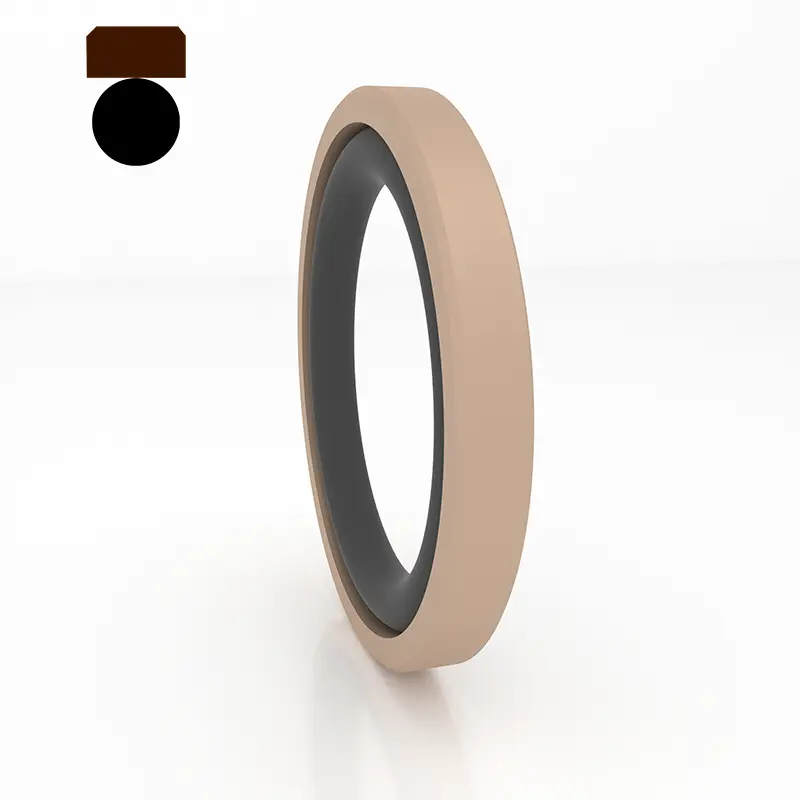

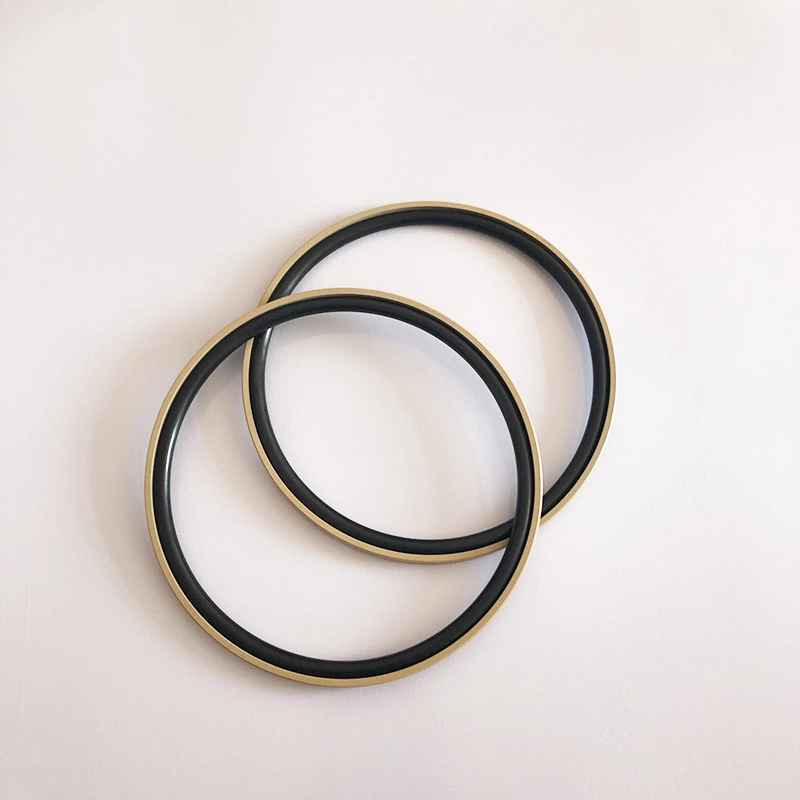

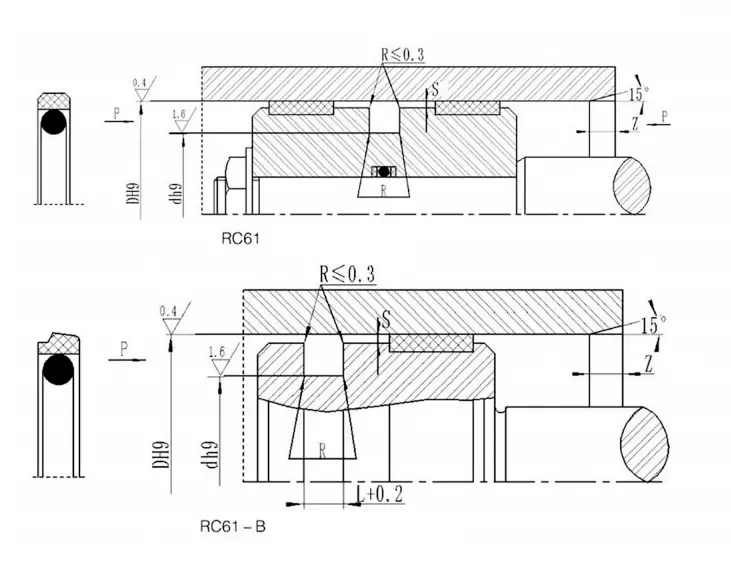

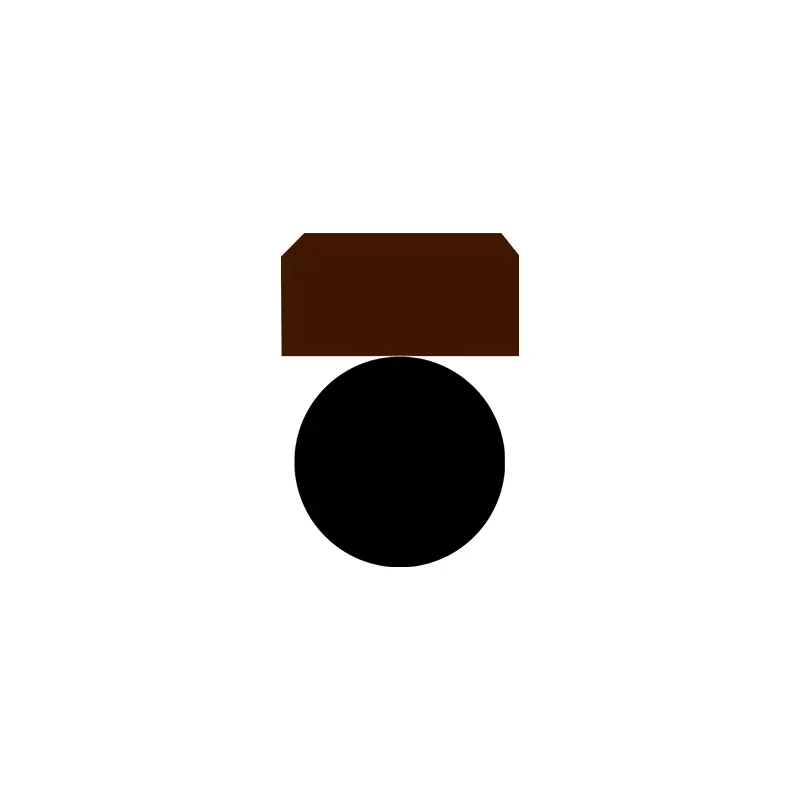

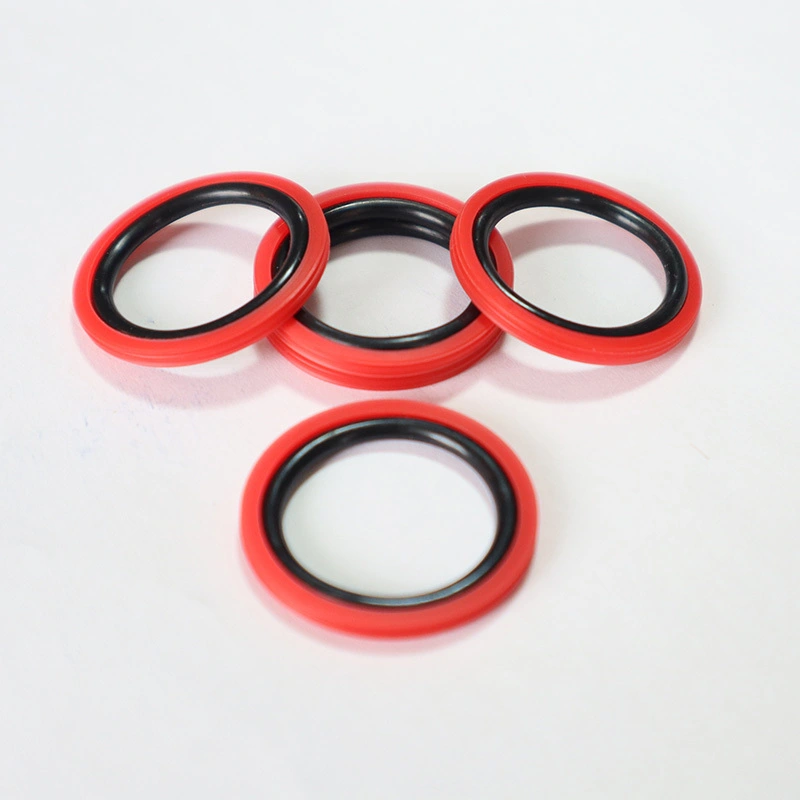

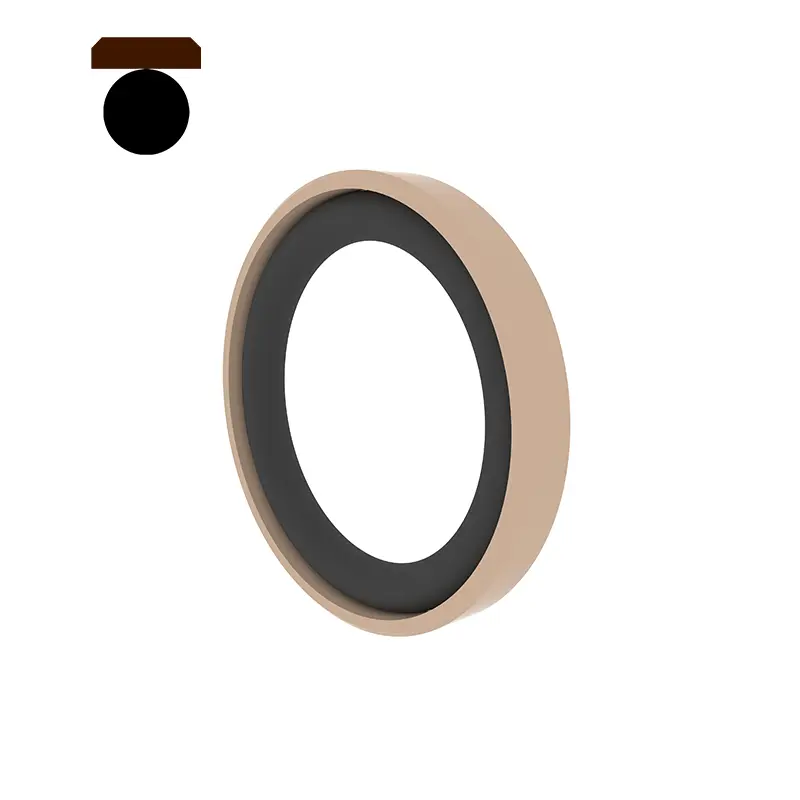

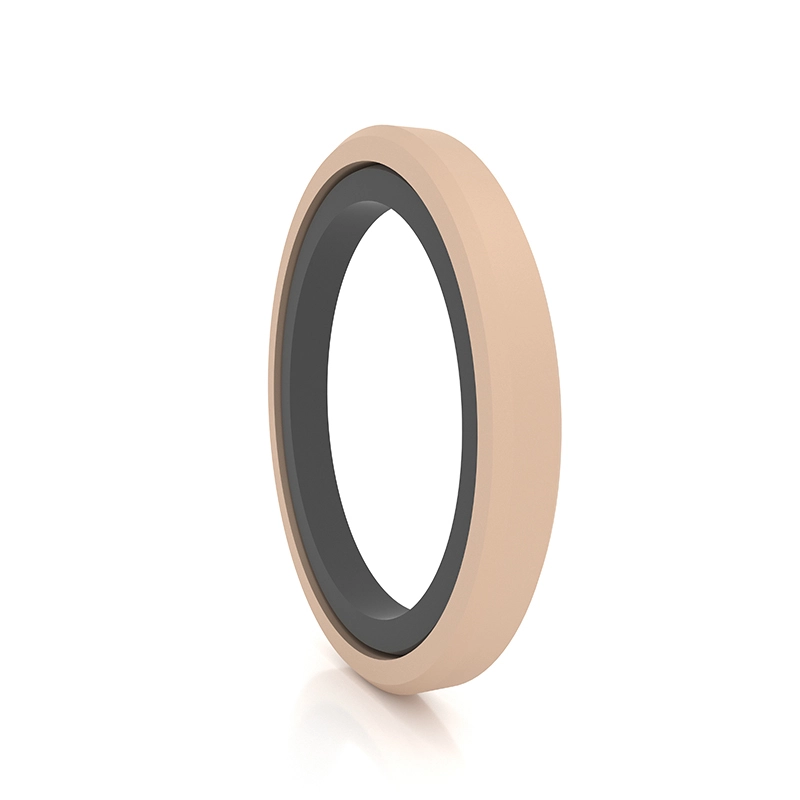

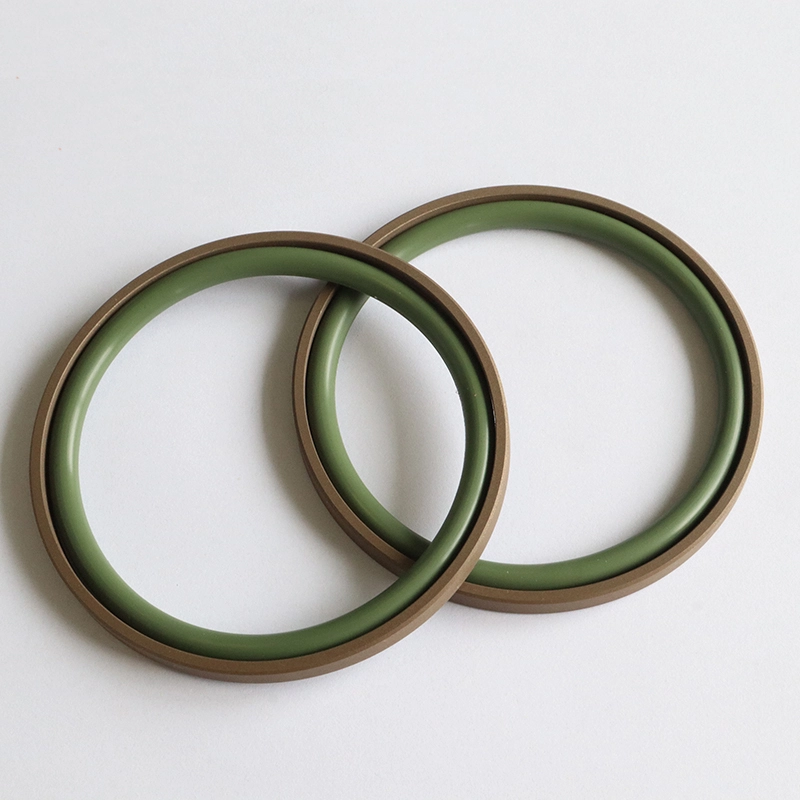

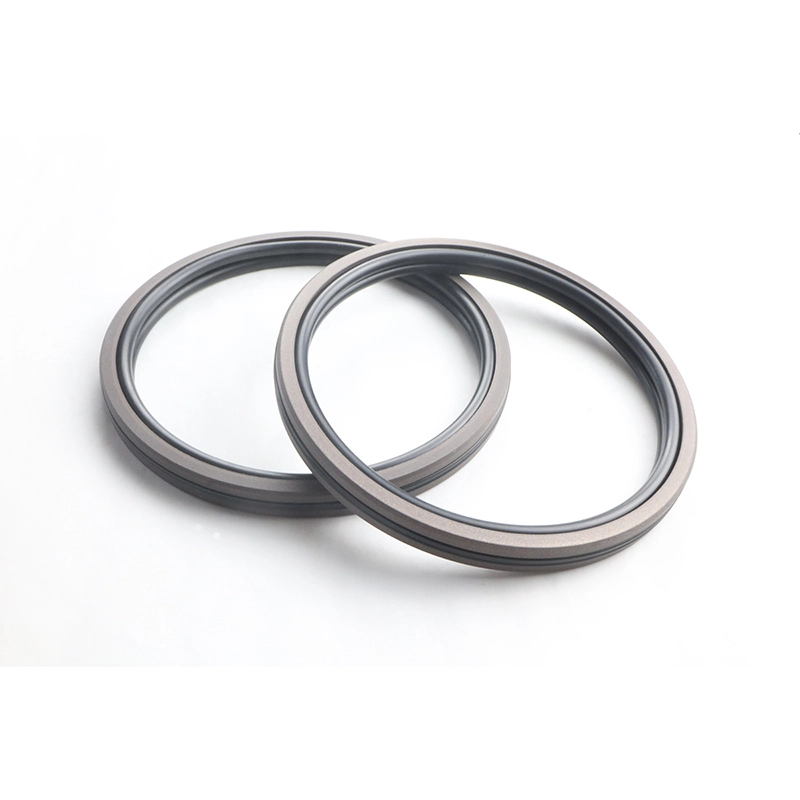

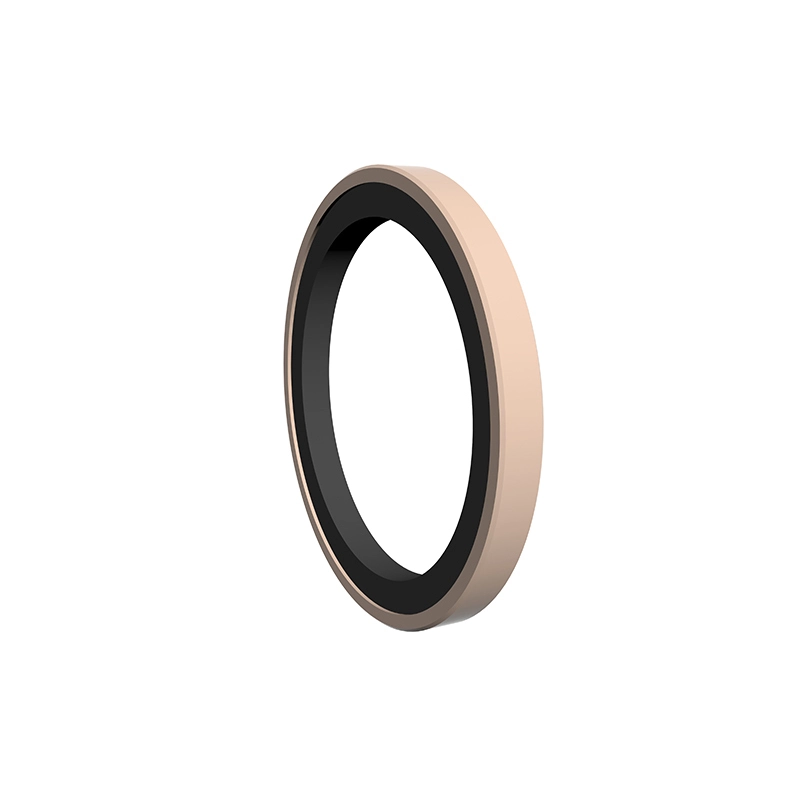

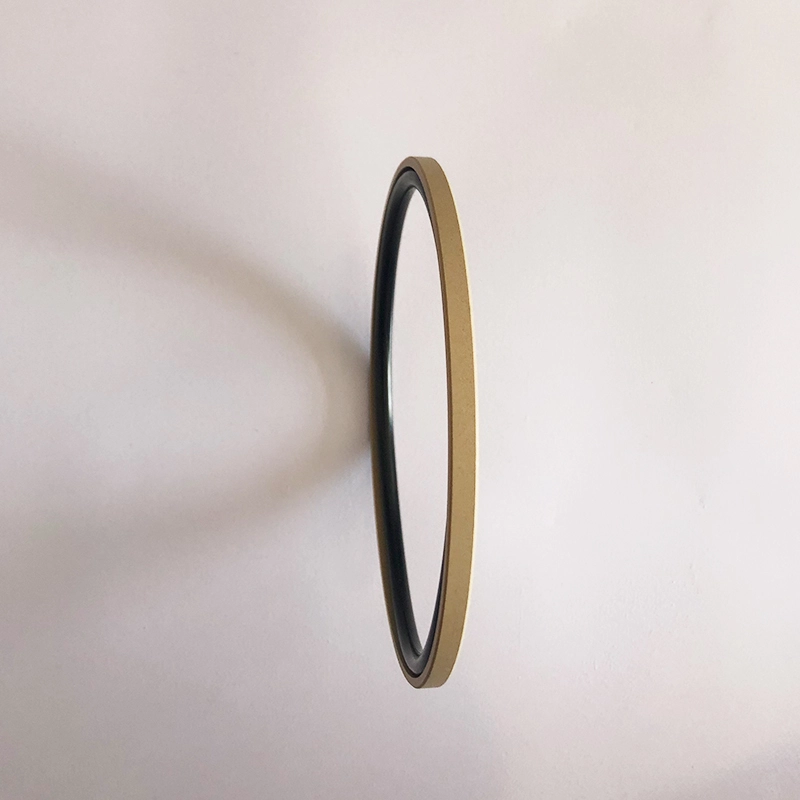

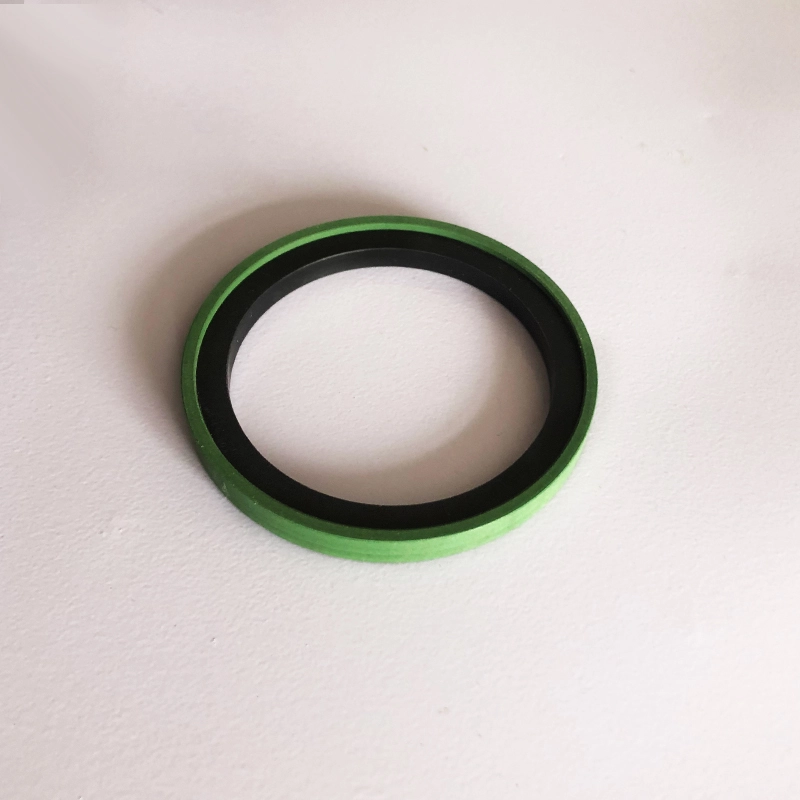

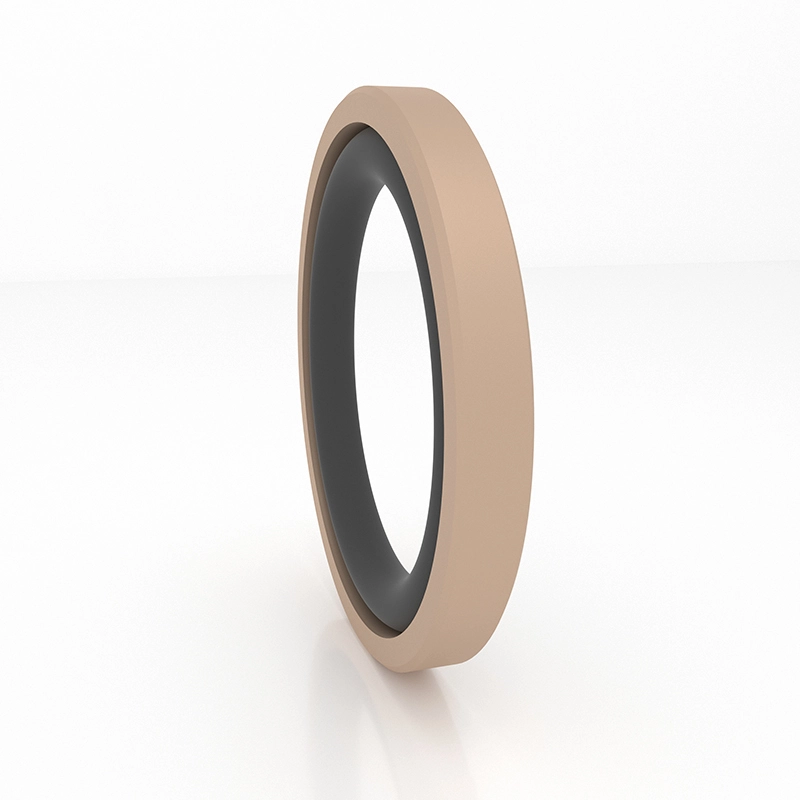

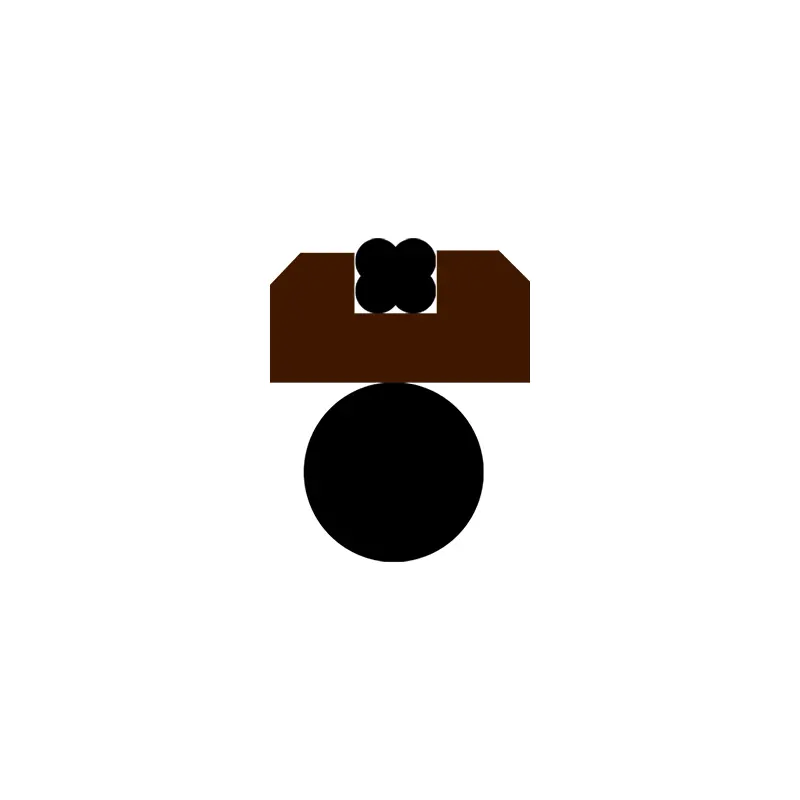

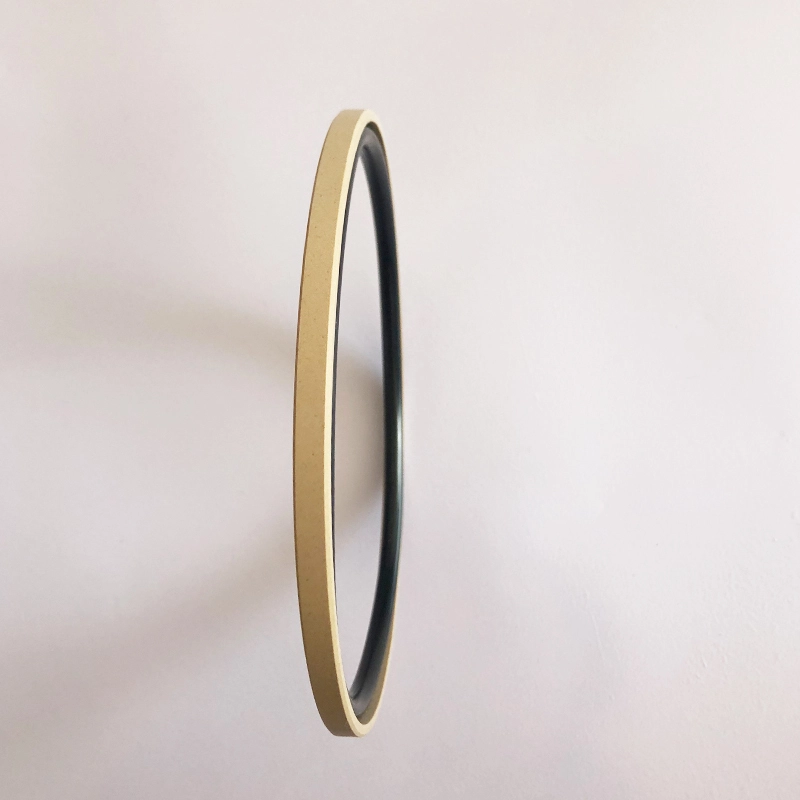

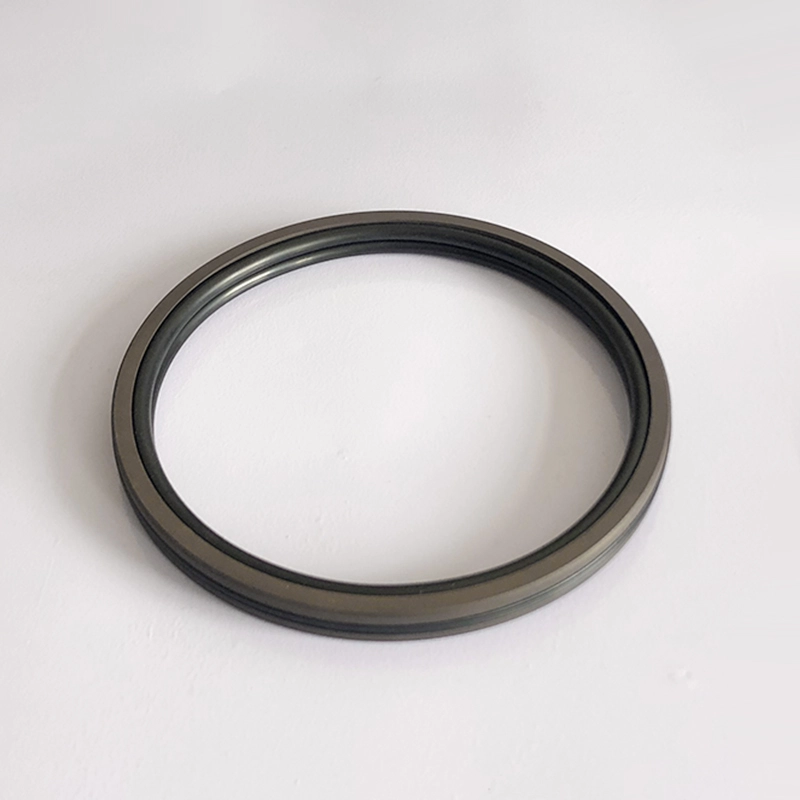

RC61 e RC62 são compostos por um anel de vedação retangular PTFE preenchido e um anel de borracha em forma de O, adequado para a vedação bidirecional de pressão bidirecional de movimento alternativo hidráulico. O RC61-B é composto por um anel de vedação ptfe preenchido e um anel de borracha em forma de O, adequado para a vedação de pressão unidirecional de movimento unidirecional de movimento hidráulico. O RC62-B é uma vedação de etapa reversa pesada, adequada para vedação de pressão unidirecional de vedação. O anel O fornece força radial e compensa o desgaste do anel de vedação. É geralmente usado em conjunto com um anel de guia para equipamentos hidráulicos pesados. Grooves divididas (abertas) devem ser usadas para cilindros com um diâmetro menor que 30 mm. Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pode ser usado para selar meios de baixa viscosidade, como a água;

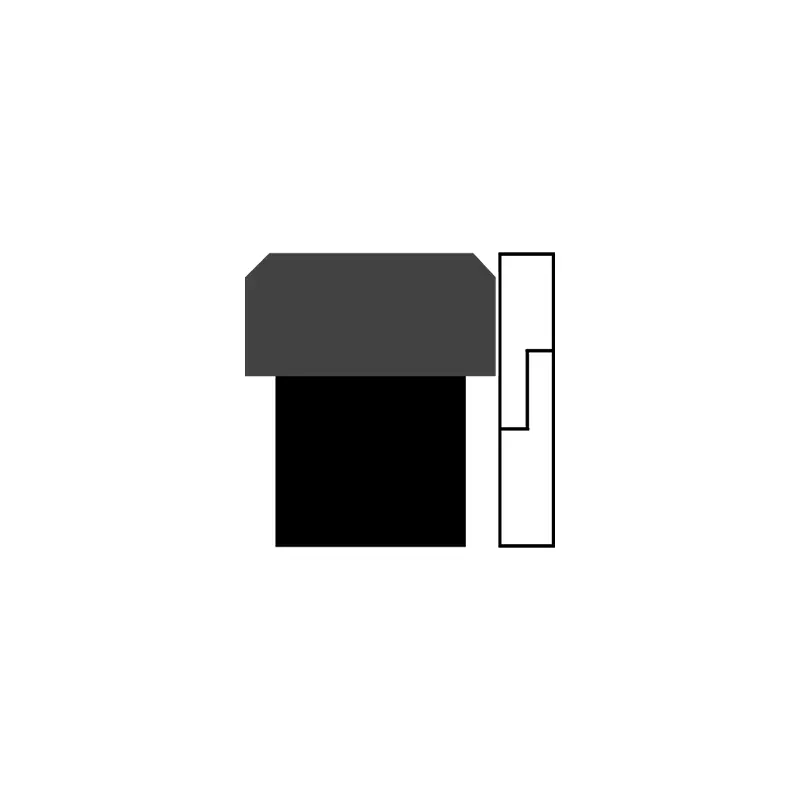

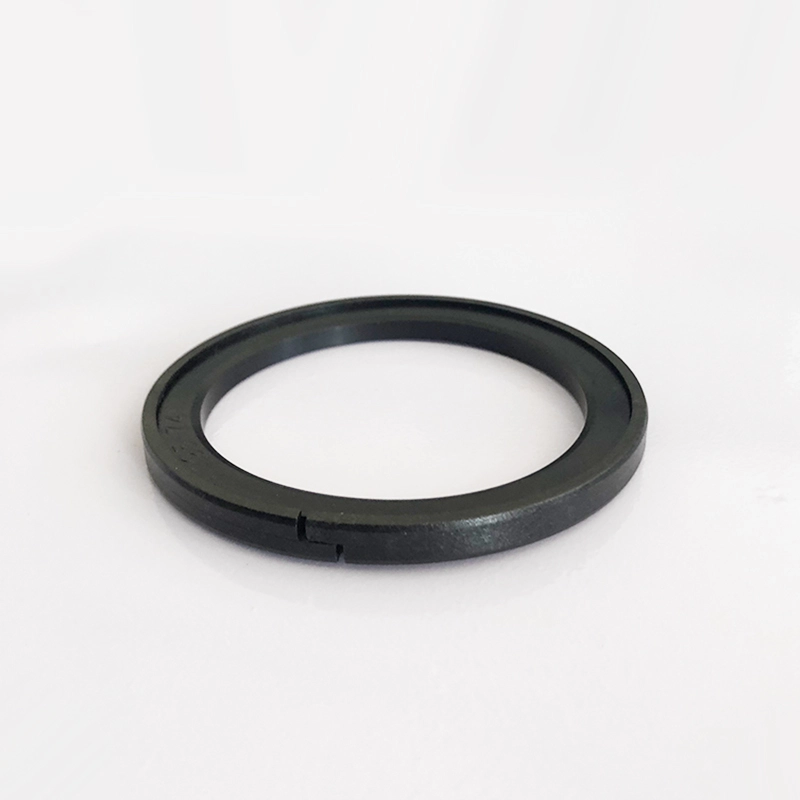

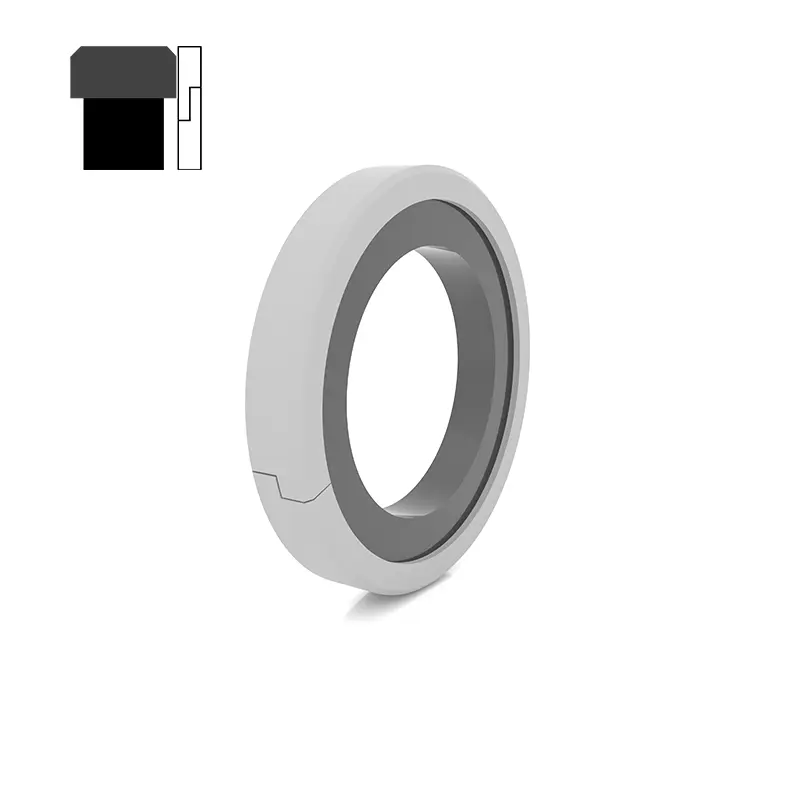

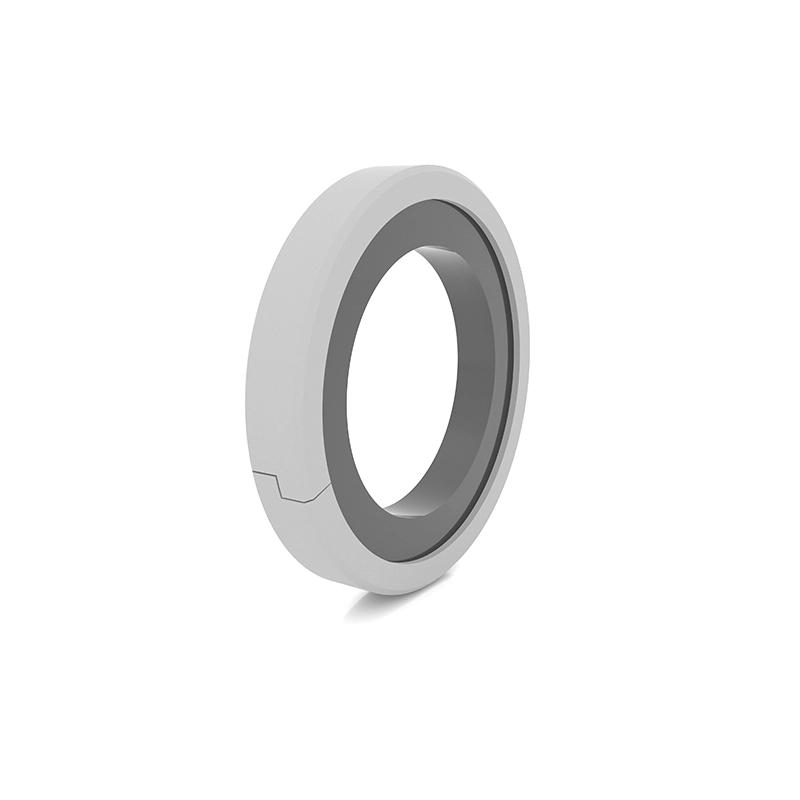

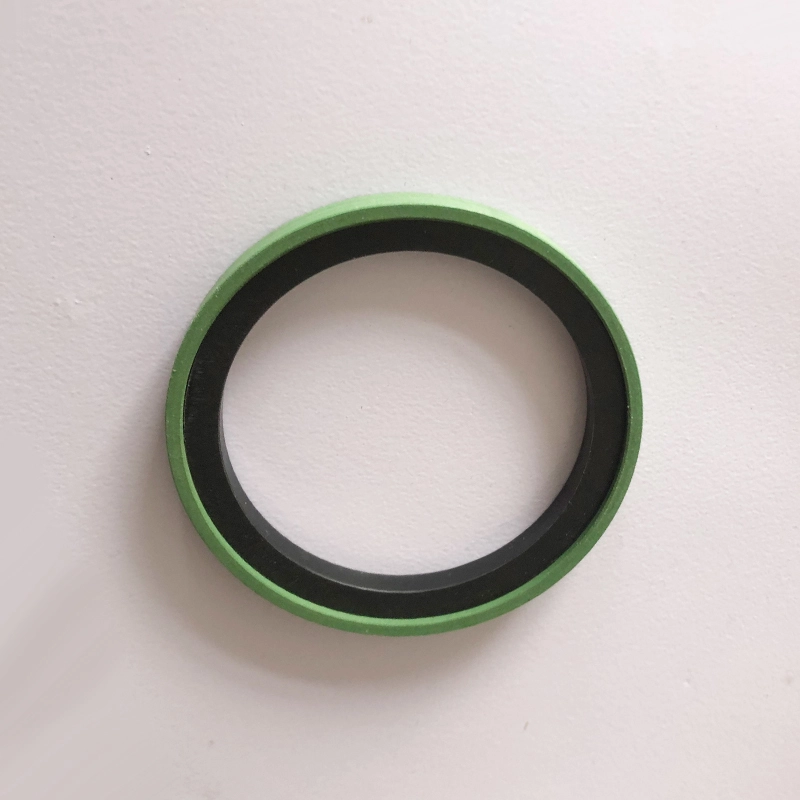

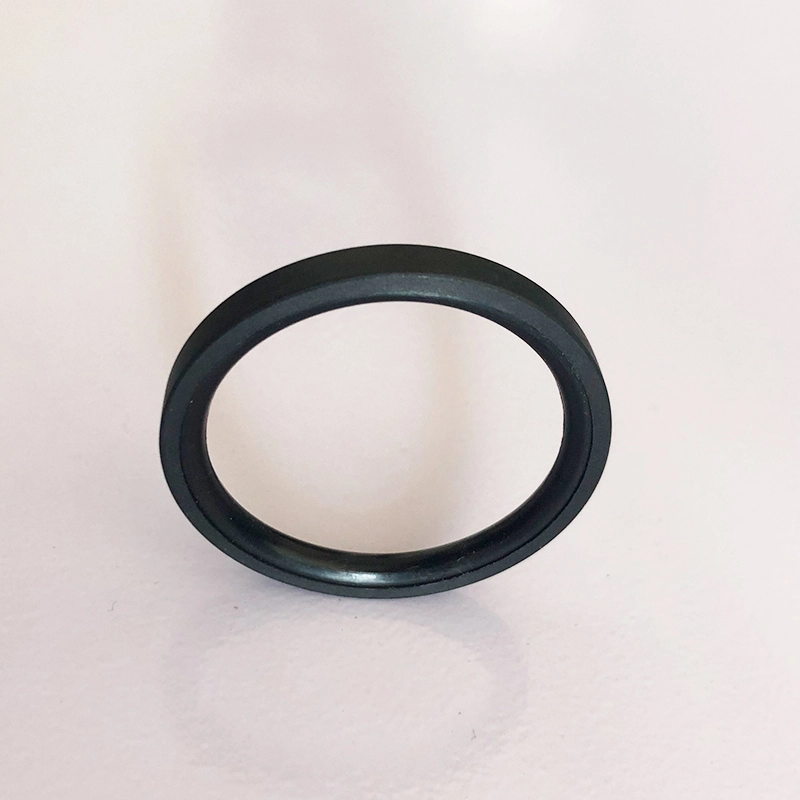

Ok é composto por um anel de vedação aberto termoplástico feito de material especial e um anel de borracha retangular, que é adequado para a vedação bidirecional de pressão bidirecional de movimento hidráulico. O anel de borracha fornece força radial e compensa o desgaste do anel de vedação. Como o anel de vedação adota uma estrutura aberta, é resolvido o problema que o anel Glyd precisa de ferramentas especiais a serem instaladas. Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, sem rastejamento;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Instalação simples e conveniente, nenhuma ferramenta de montagem necessária;

4. Pode ser usado para selar meios de baixa viscosidade, como a água;

5. Bom desempenho anti-extrusão, permitindo uma maior lacuna de extrusão.

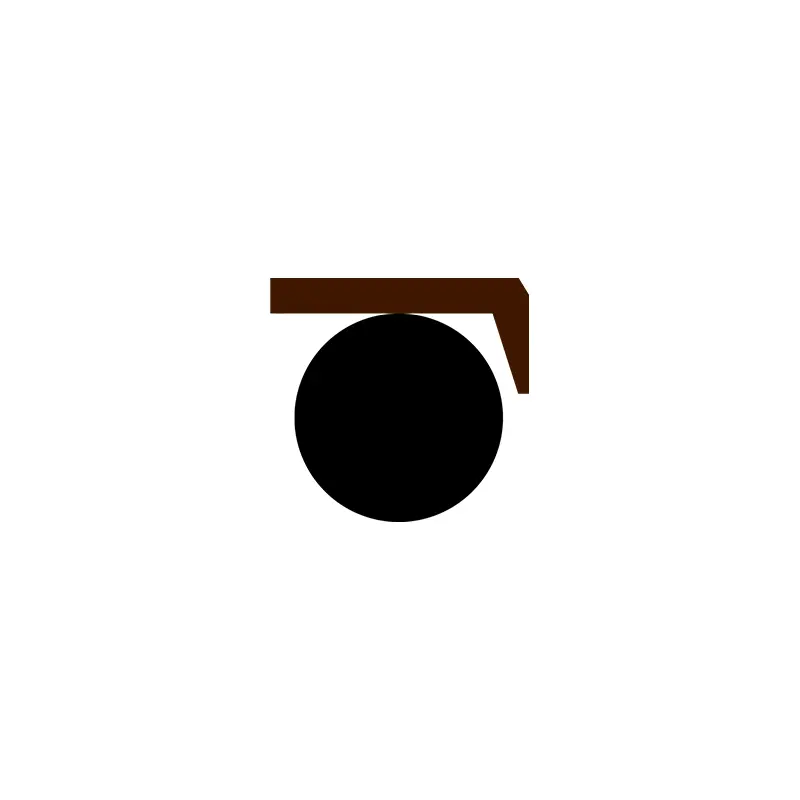

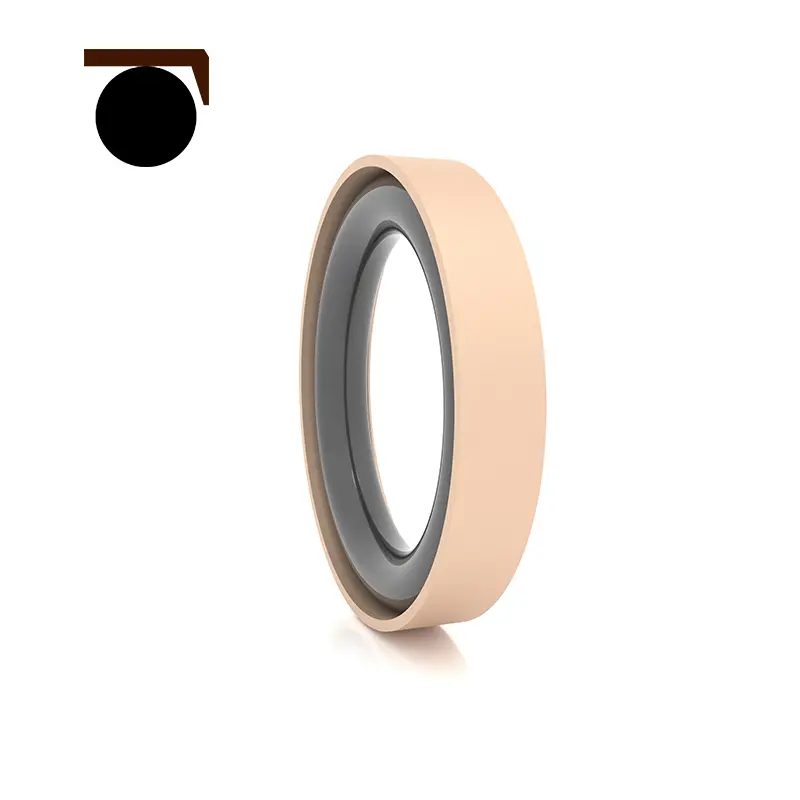

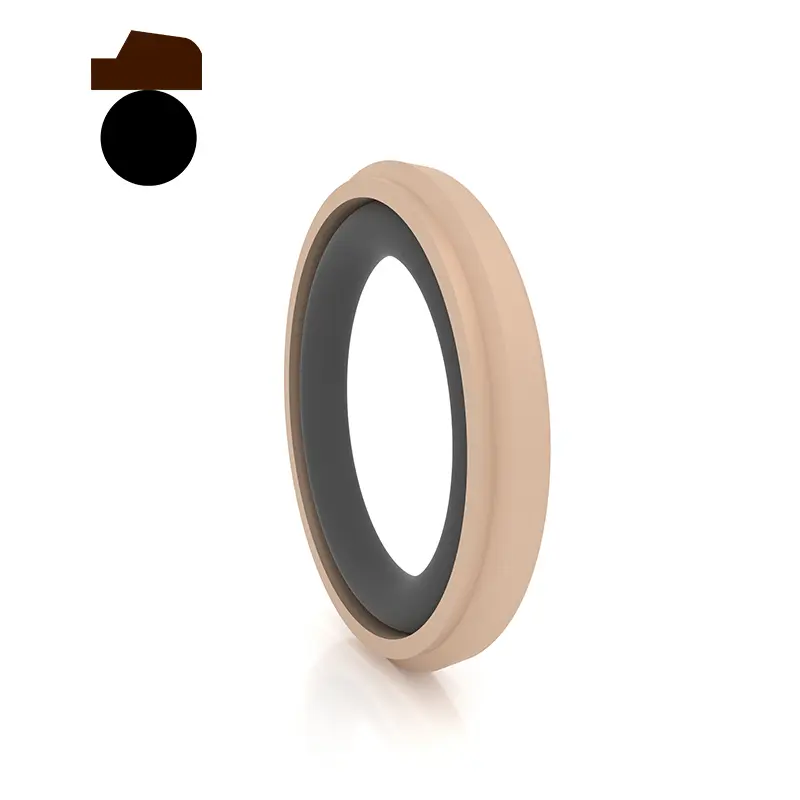

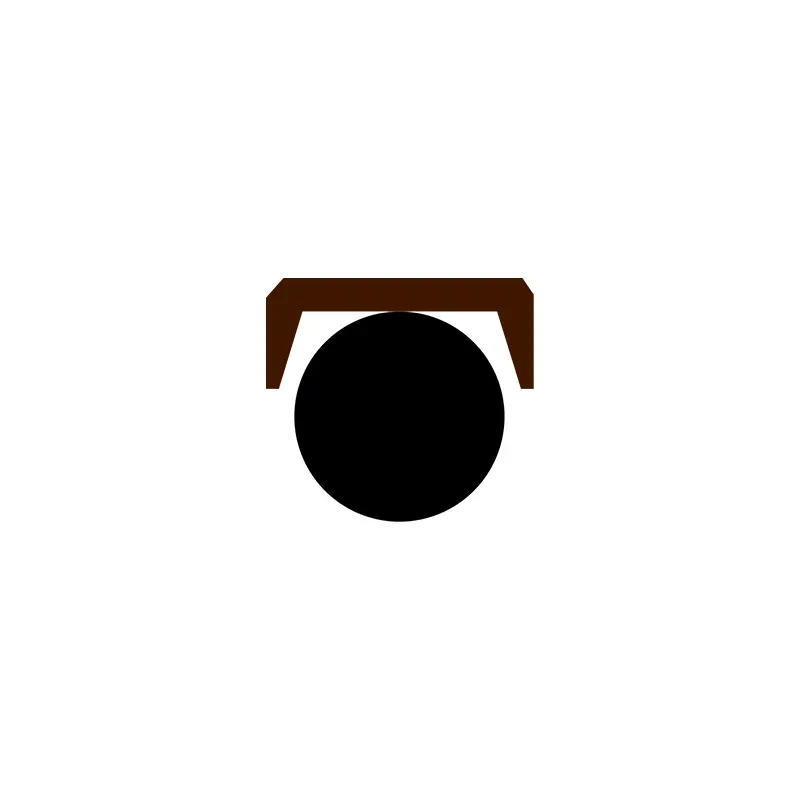

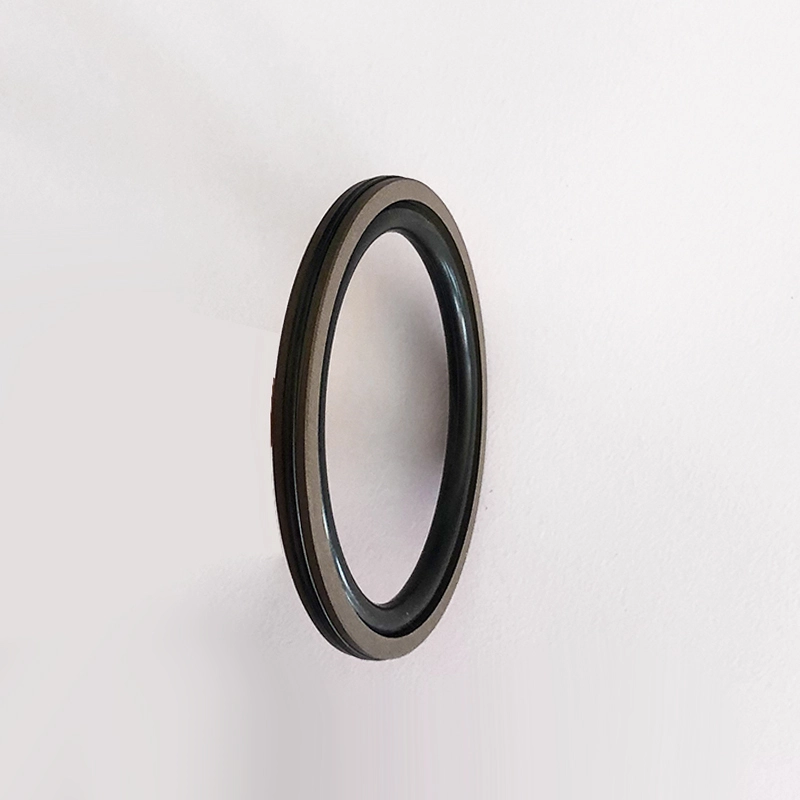

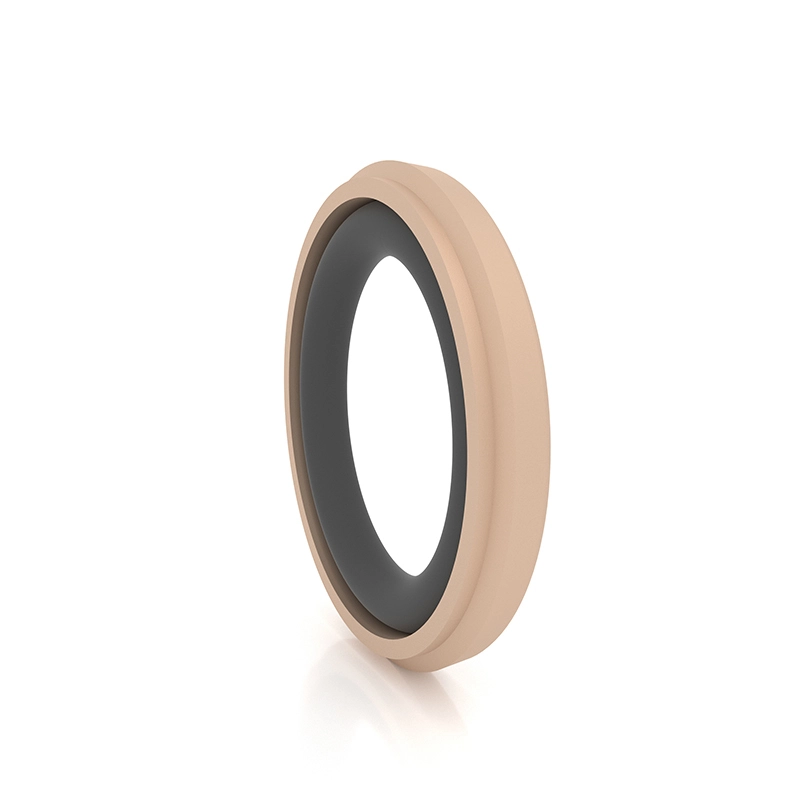

O RC63 é composto por um anel de vedação em forma de tampa de PTFE e um anel de borracha em forma de O, que é adequado para vedação bidirecional de pressão bidirecional hidráulica e pneumática. O anel em forma de O fornece força radial e compensa o desgaste do anel de vedação. Como o anel de vedação adota um design de lábios finos, a capacidade de compensação de acompanhamento é boa, portanto o desempenho de vedação é bom e pode ser instalado na ranhura do anel GB12350. Grooves divididas (abertas) devem ser usadas para diâmetros de cilindro inferiores a 30 mm. Características:

1. Pode ser usado para hidráulico e pneumático e pode ser usado para vedação de pressão bidirecional;

2. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

3. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

Pequeno espaço estrutural, fácil instalação e manutenção;

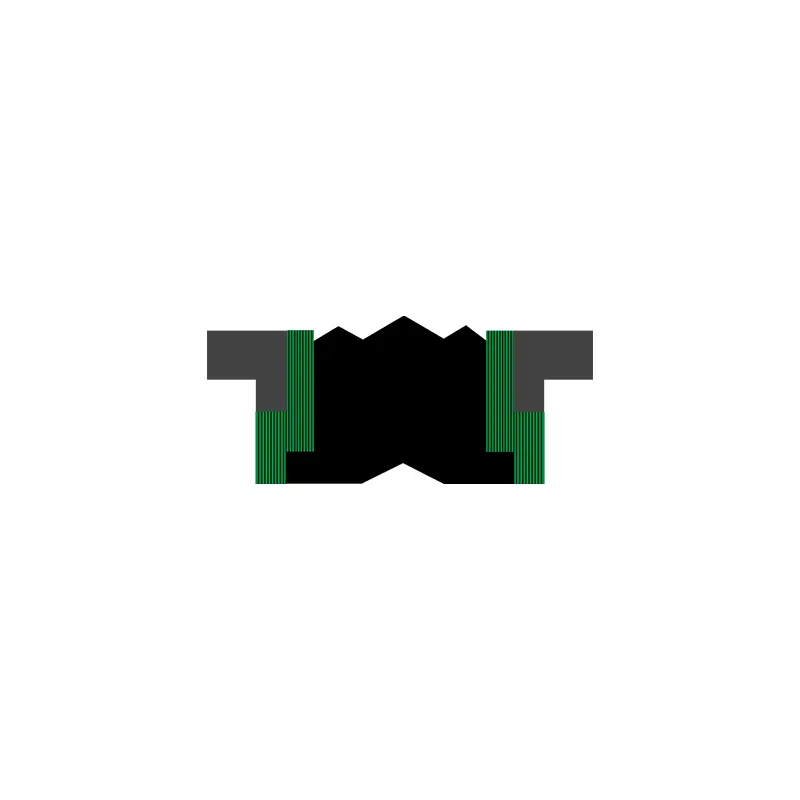

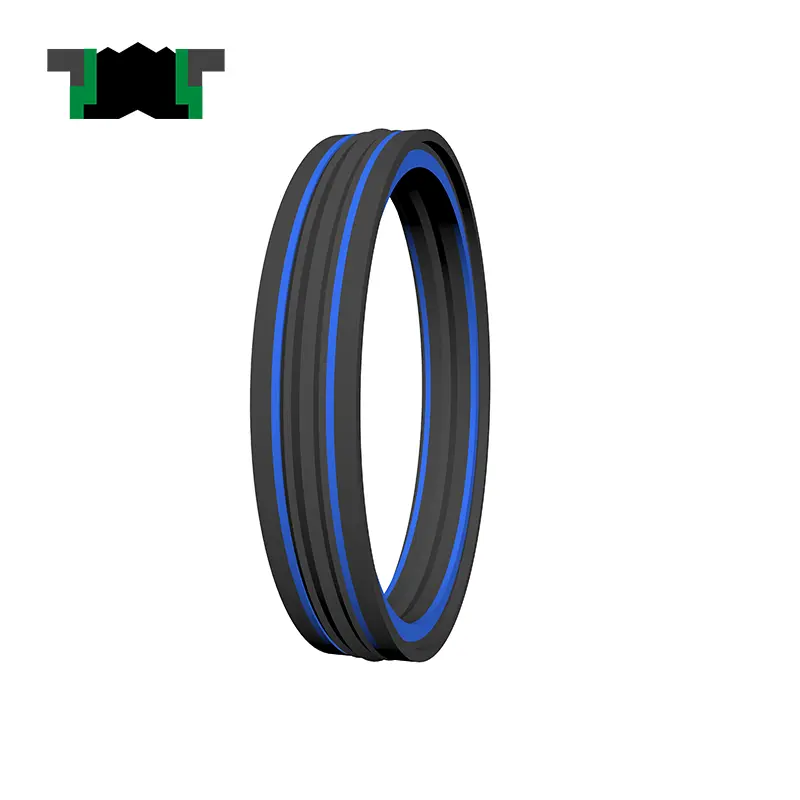

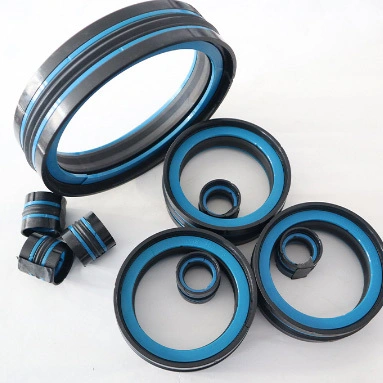

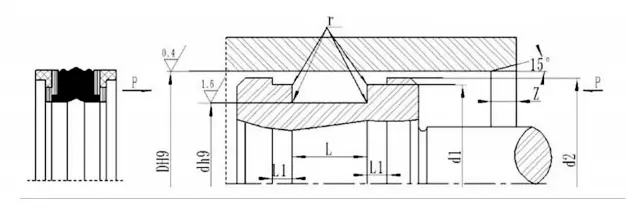

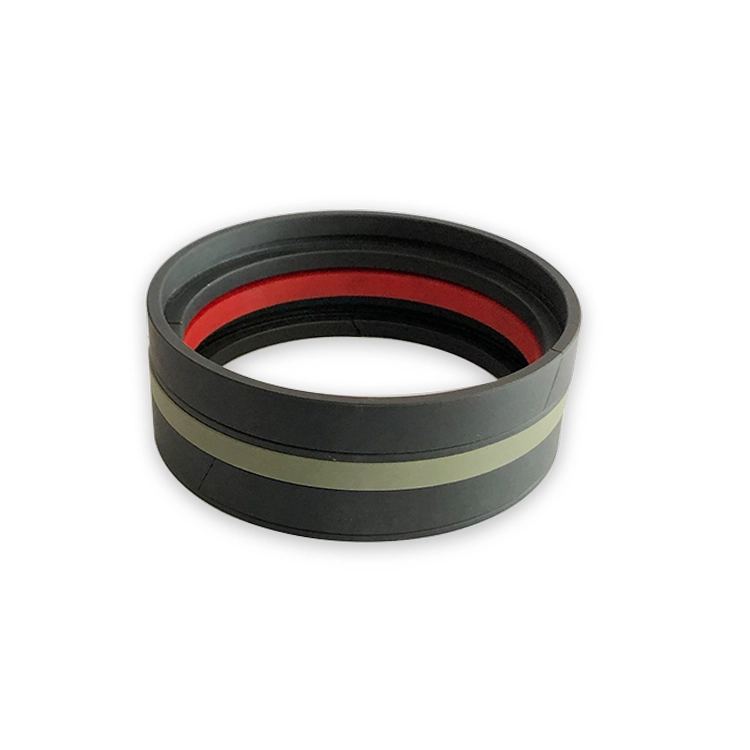

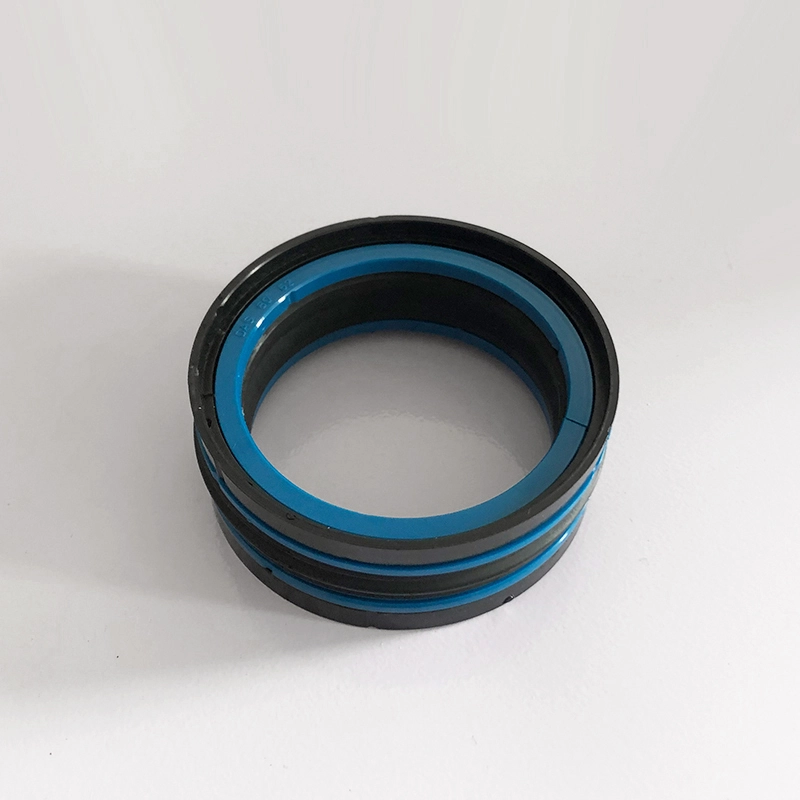

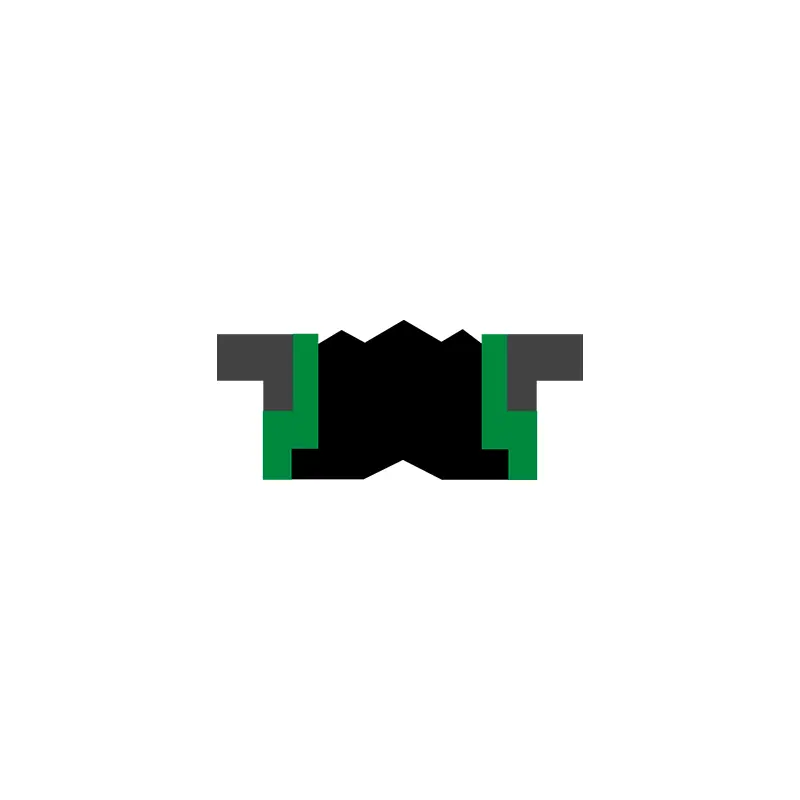

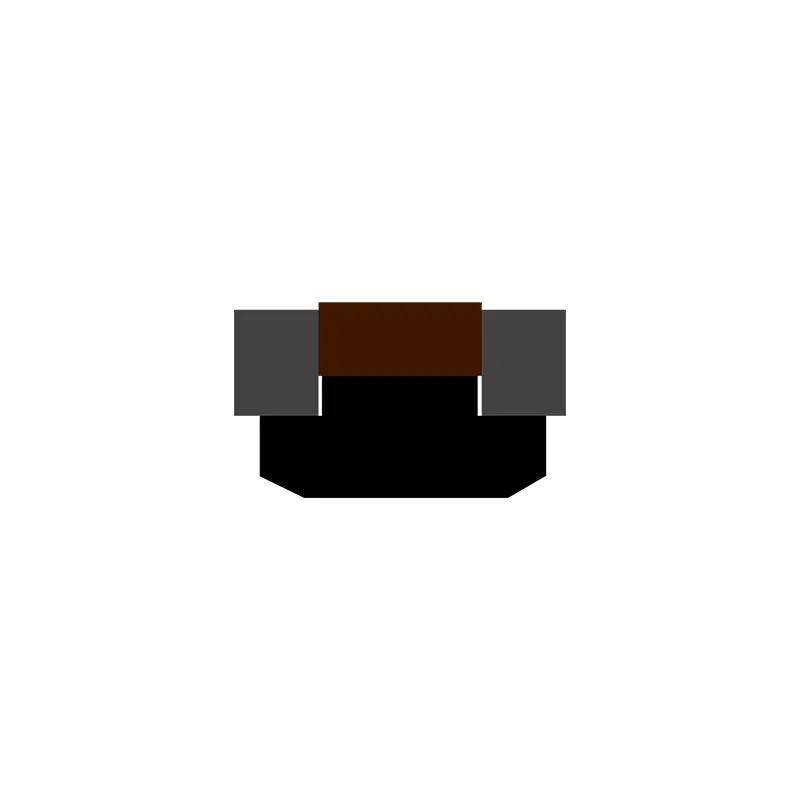

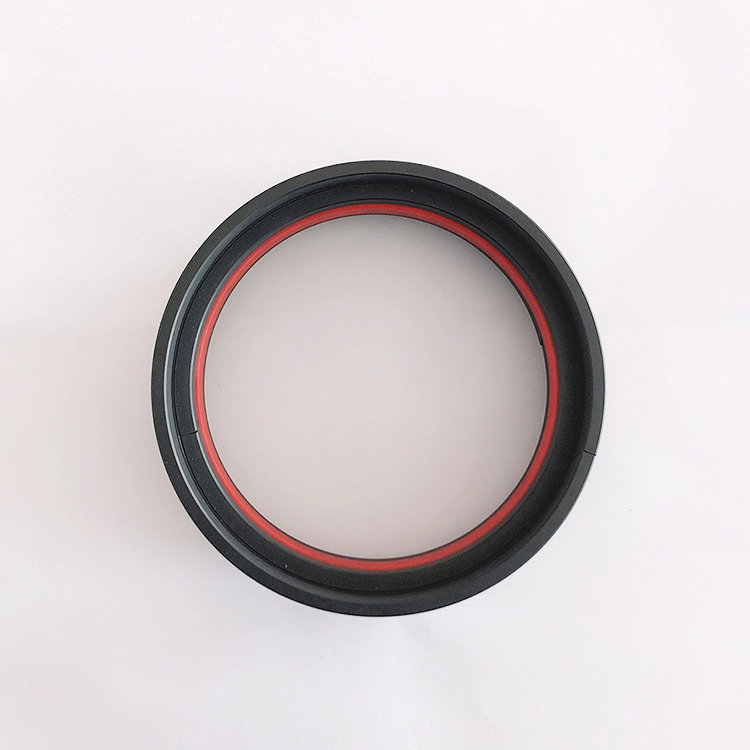

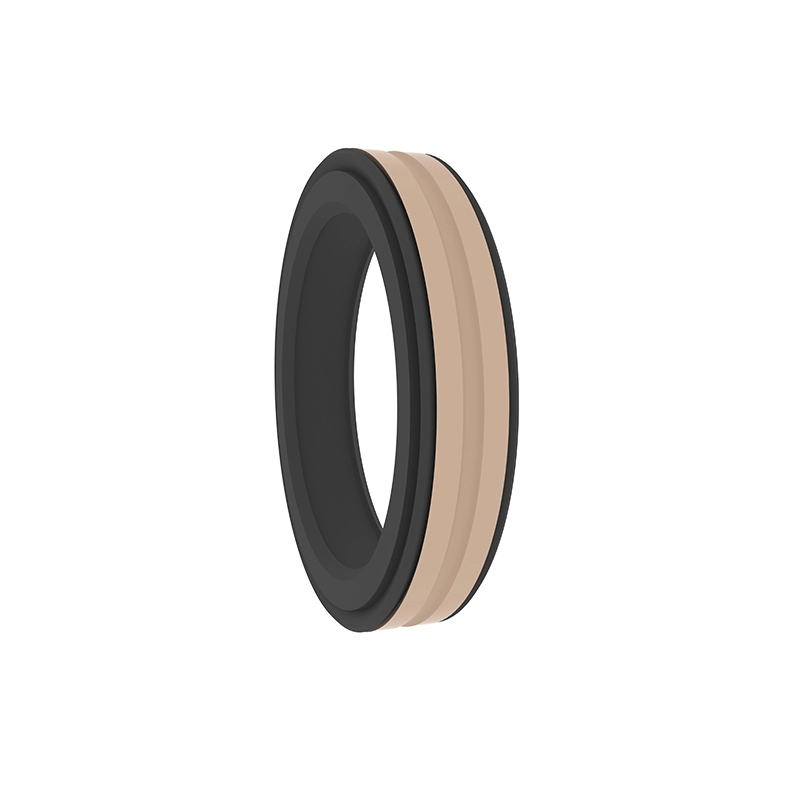

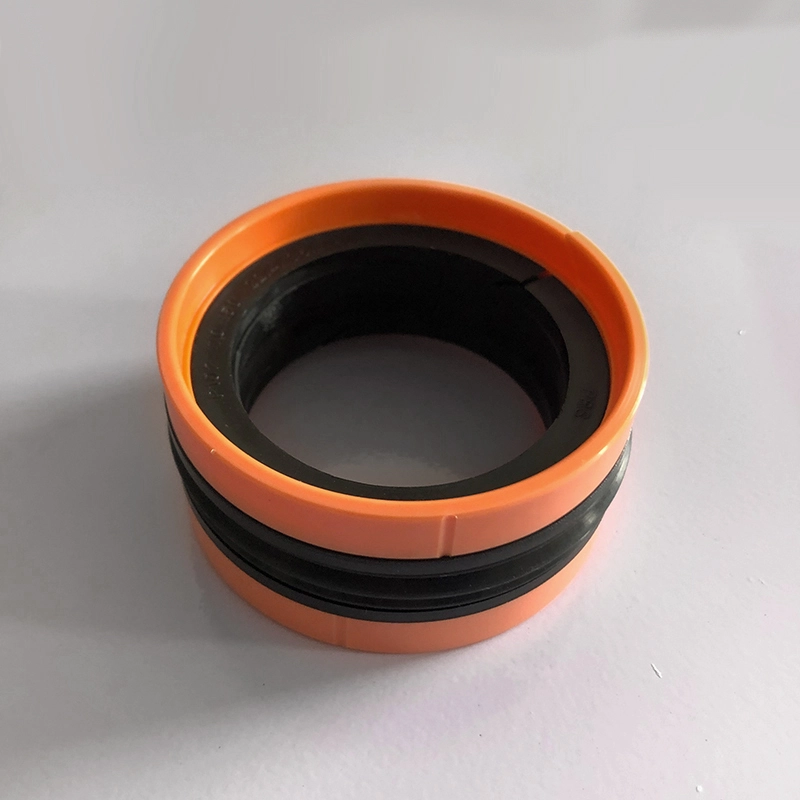

KDAS, TPM (forma especial) é um conjunto de vedação de pistão de compressão de cinco combinações que consiste em um elemento de vedação de borracha, dois anéis de retenção e dois anéis de guia. Adequado para a vedação bidirecional do pistão de pressão. Características:

1. Boa vedação, alta confiabilidade, estrutura compacta;

2. Não será espremido na lacuna radial;

3. Instalação simples, instalação integral do pistão;

A forma geométrica especial do elemento de vedação NBR impede que ele torça na ranhura durante a instalação.

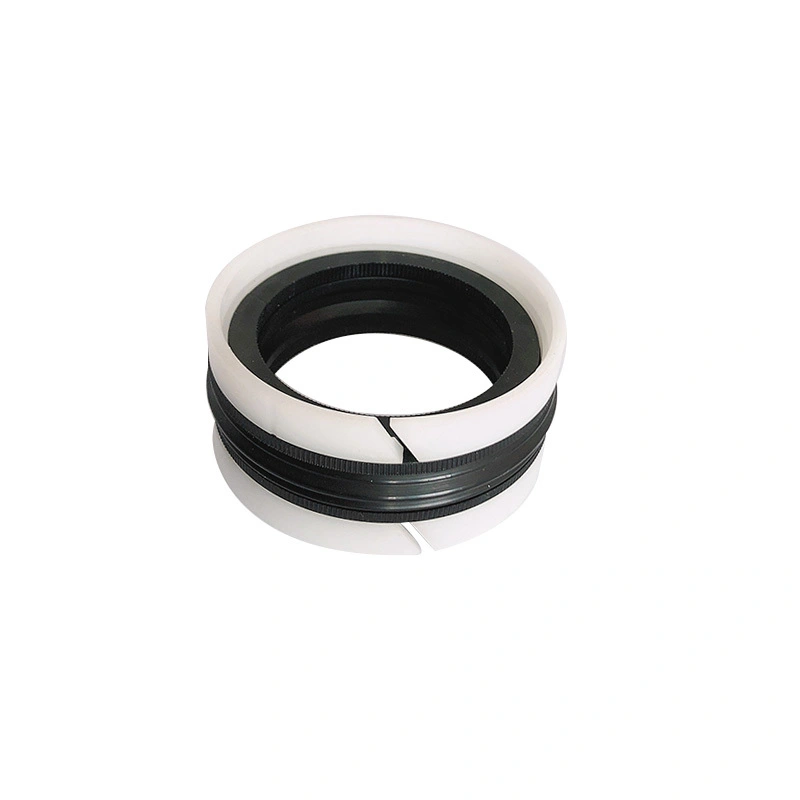

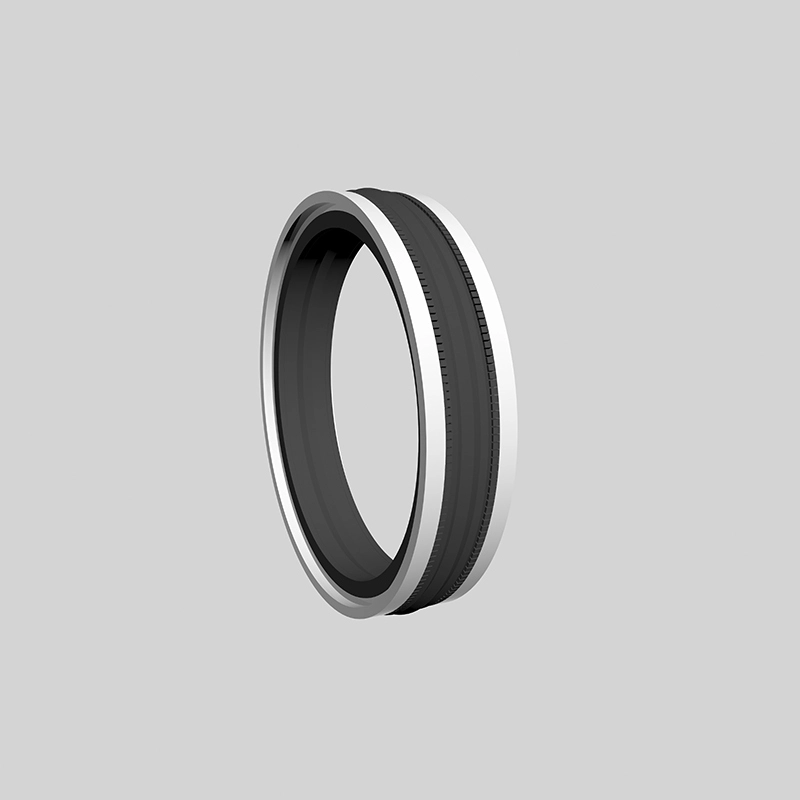

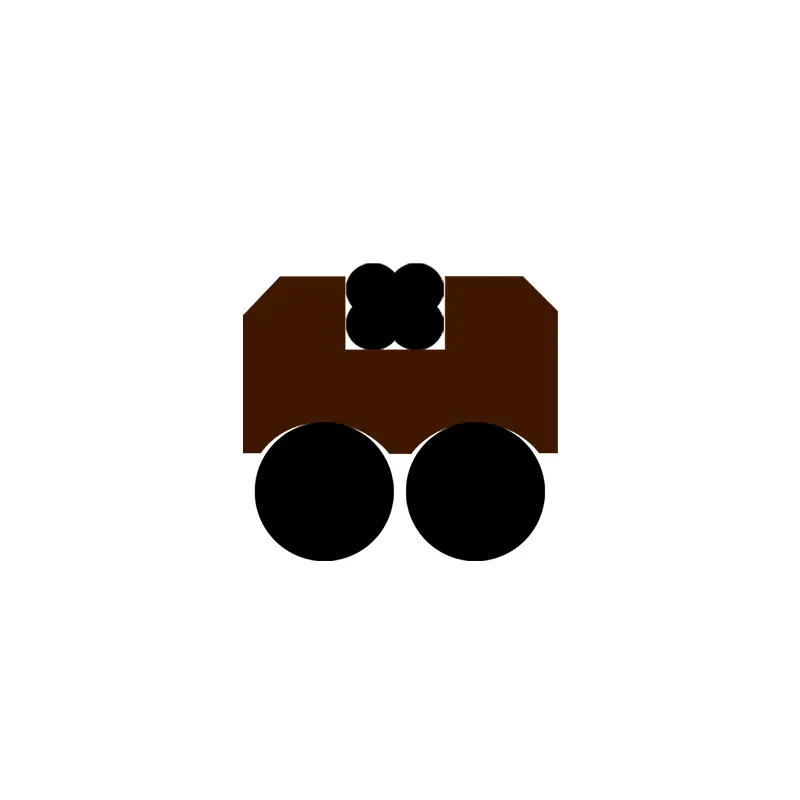

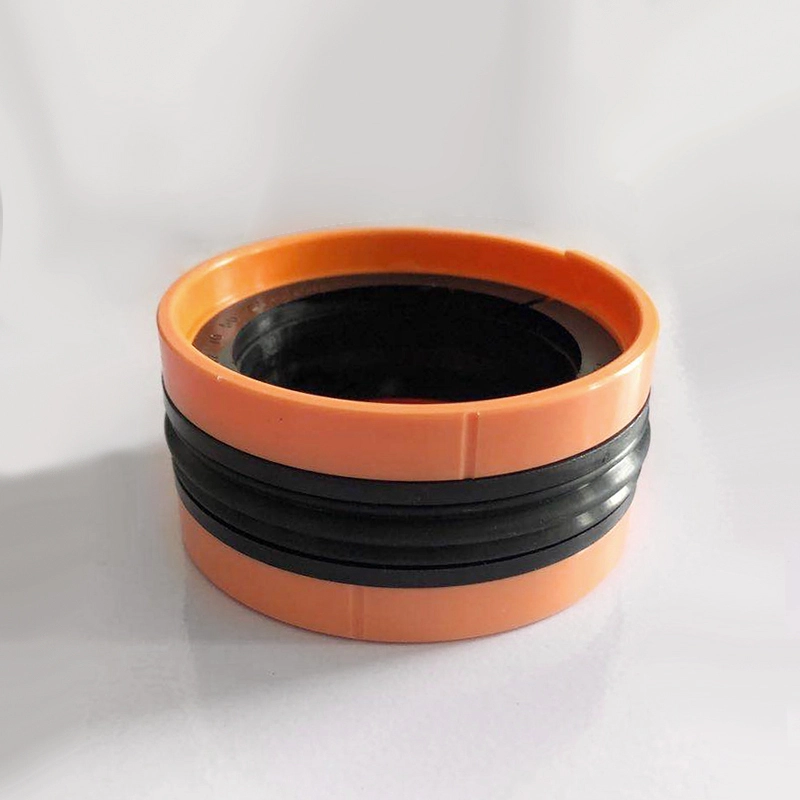

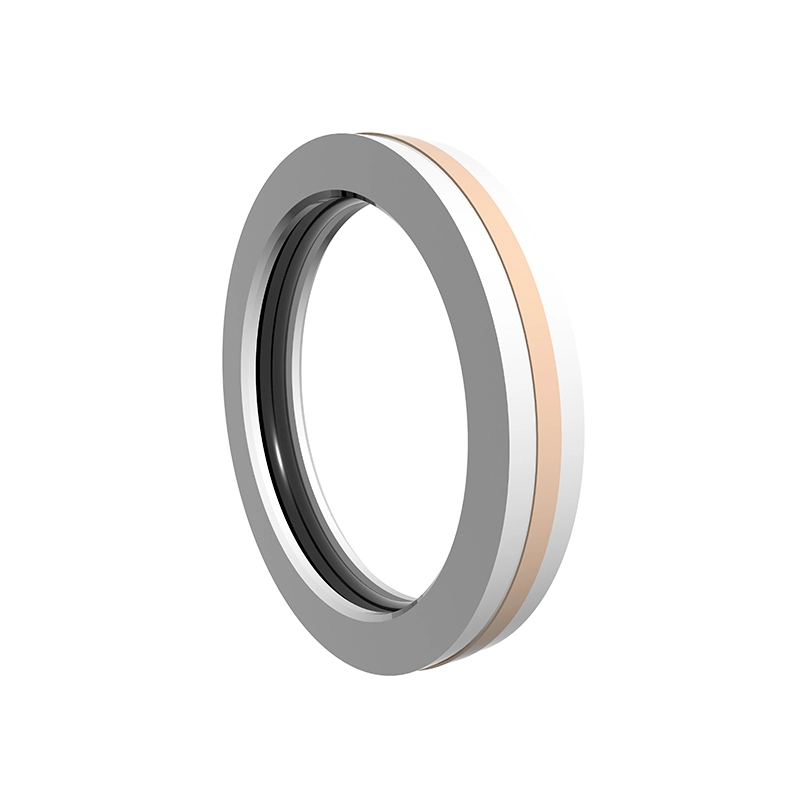

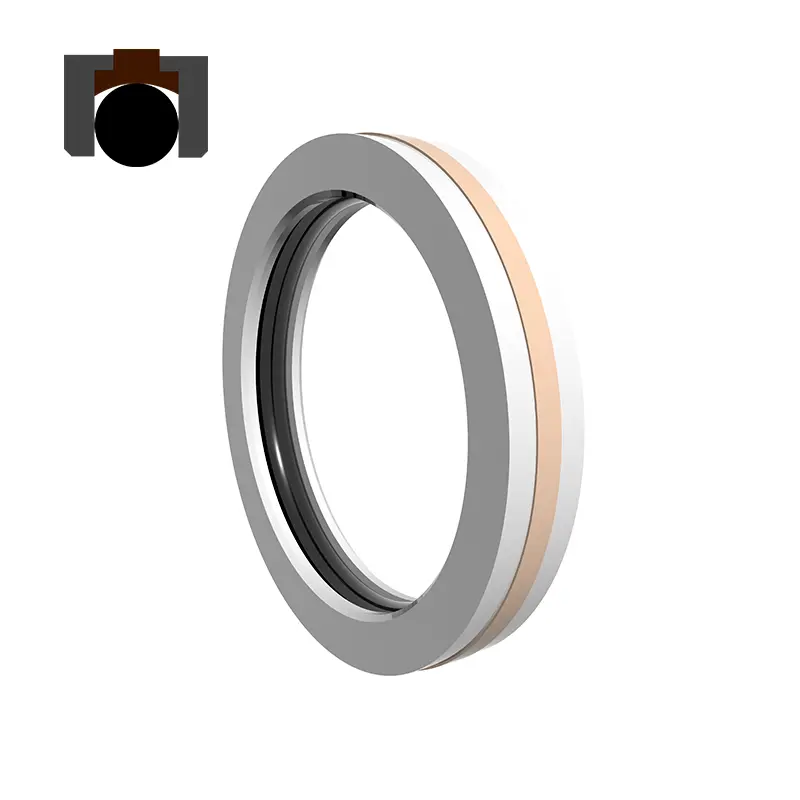

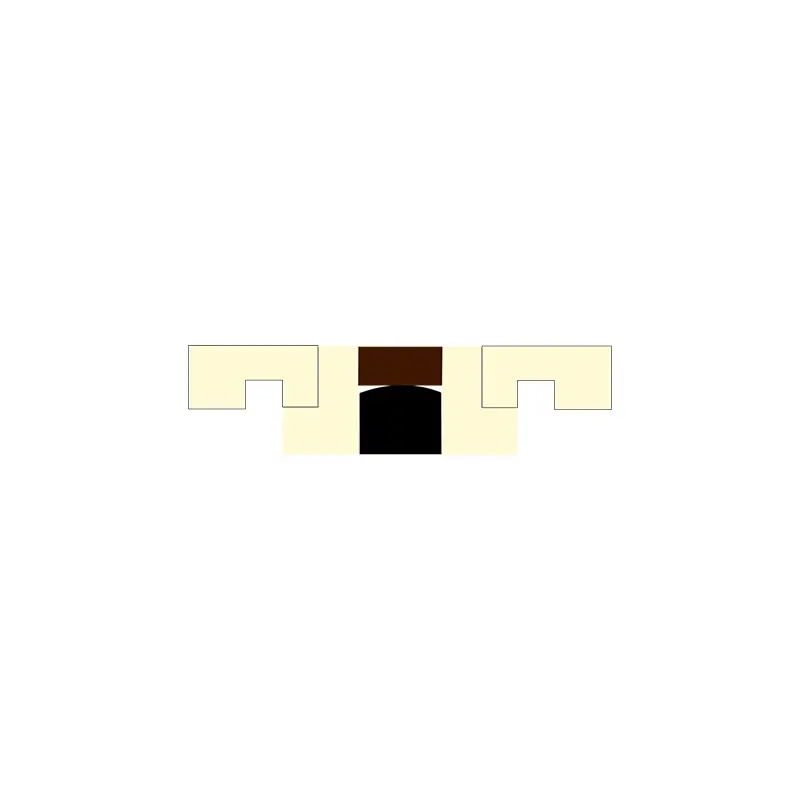

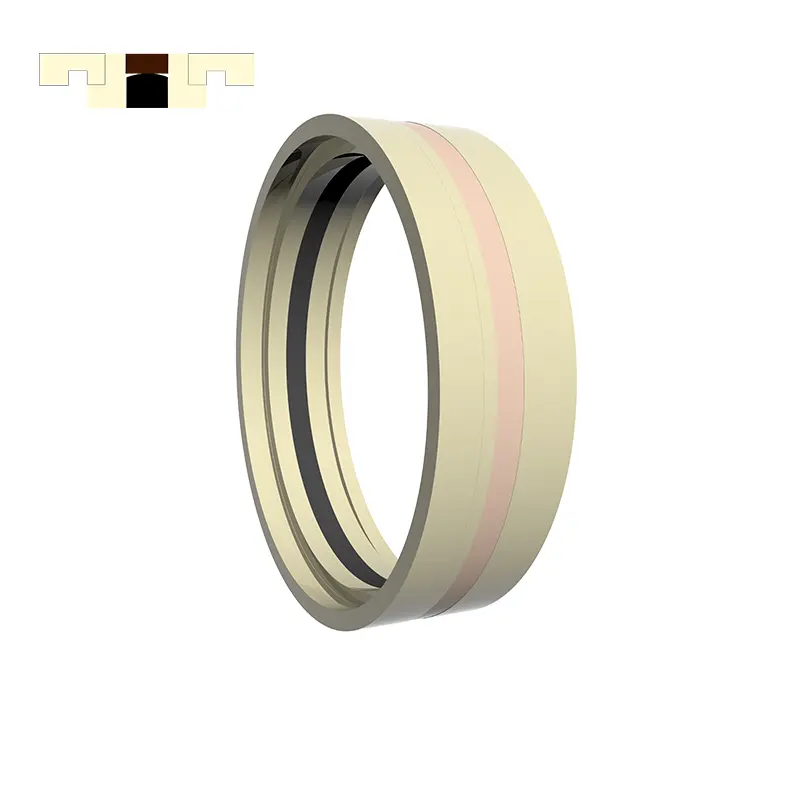

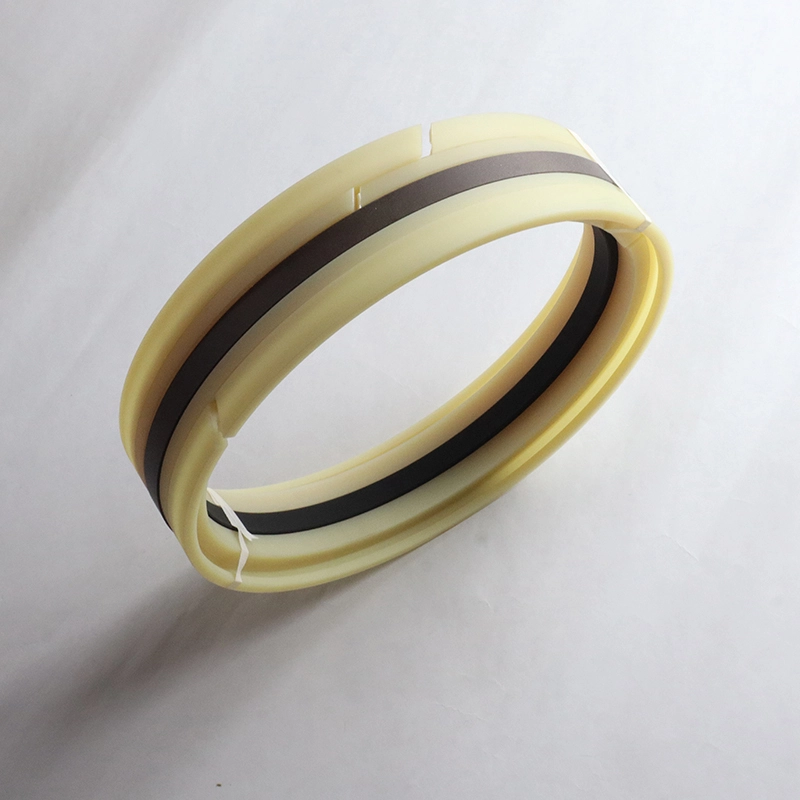

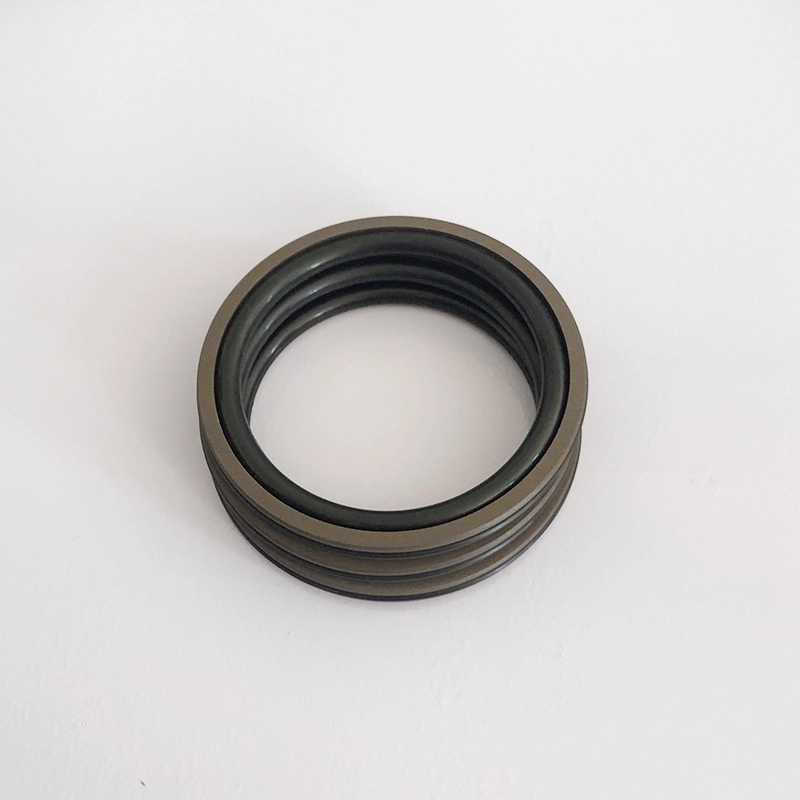

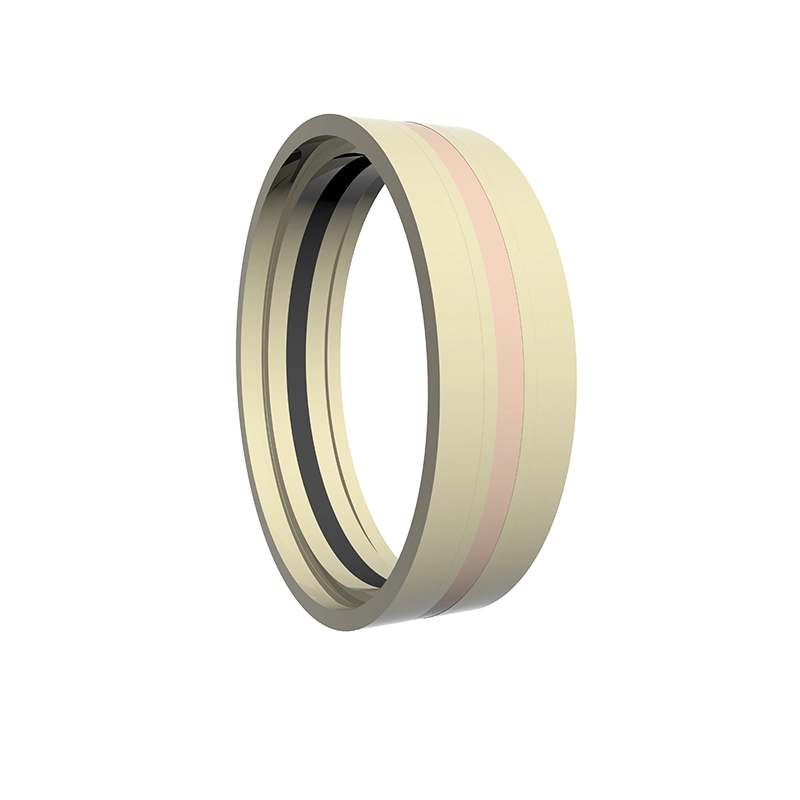

O GDKK consiste em dois anéis de guia, dois anéis de retenção, um anel de borracha elástica e um anel de vedação. O anel -guia desempenha um papel de posicionamento e orientador. O anel de retenção desempenha um papel de apoio e posicionamento, o anel de borracha elástico fornece força elástica e compensa a perda do anel de vedação. O anel de vedação coopera com o orifício interno do cilindro de óleo para produzir um efeito de vedação, que é adequado para a vedação de pressão bidirecional do pistão do cilindro de óleo. Tem um bom efeito de vedação, mesmo sob duras condições de trabalho. Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. High Life, pode ser usado para selar em condições de lubrificação baixa;

4. Pode ser usado para selar meios de baixa viscosidade, como a água;

Excelente desempenho de vedação de alta e baixa pressão.

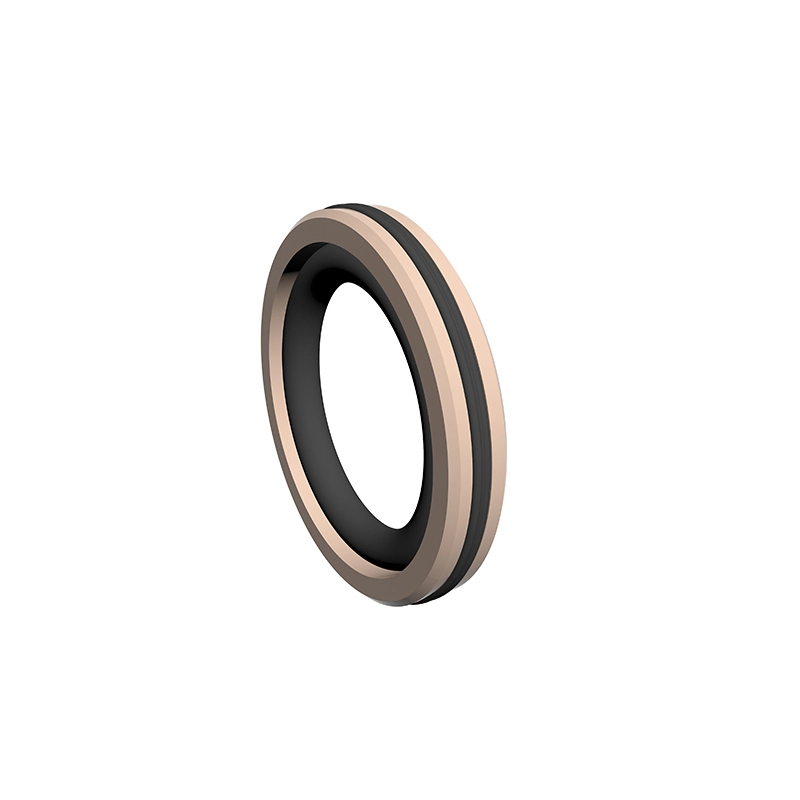

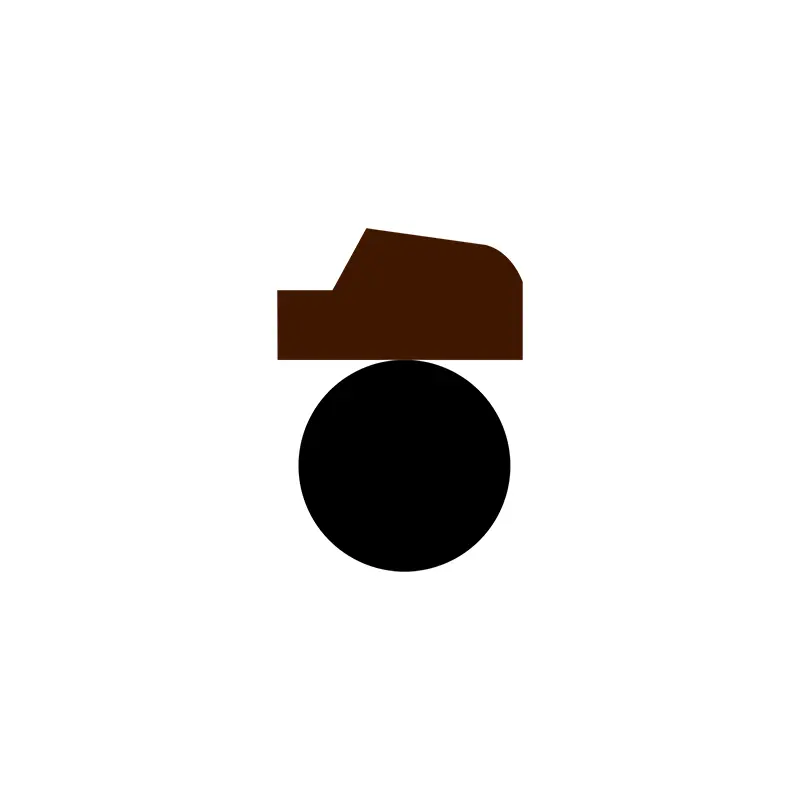

O RC64 é composto por um anel de vedação triangular de PTFE e um anel de borracha O-ring, adequado para a vedação de pressão de movimento unidirecional hidráulica e pneumática. O anel O fornece força radial e compensa o desgaste do anel de vedação. Como o anel de vedação adota um design de lábios finos, a capacidade de compensação de acompanhamento é melhor, portanto o desempenho de vedação é bom. A ranhura dividida (aberta) deve ser usada para diâmetros de cilindro inferior a 30 mm. Características:

1. Pode ser usado para hidráulico e pneumático;

2. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

3. Longa vida útil, pode ser usada para vedações de lubrificação sem óleo;

Pequeno espaço estrutural, fácil instalação e manutenção;

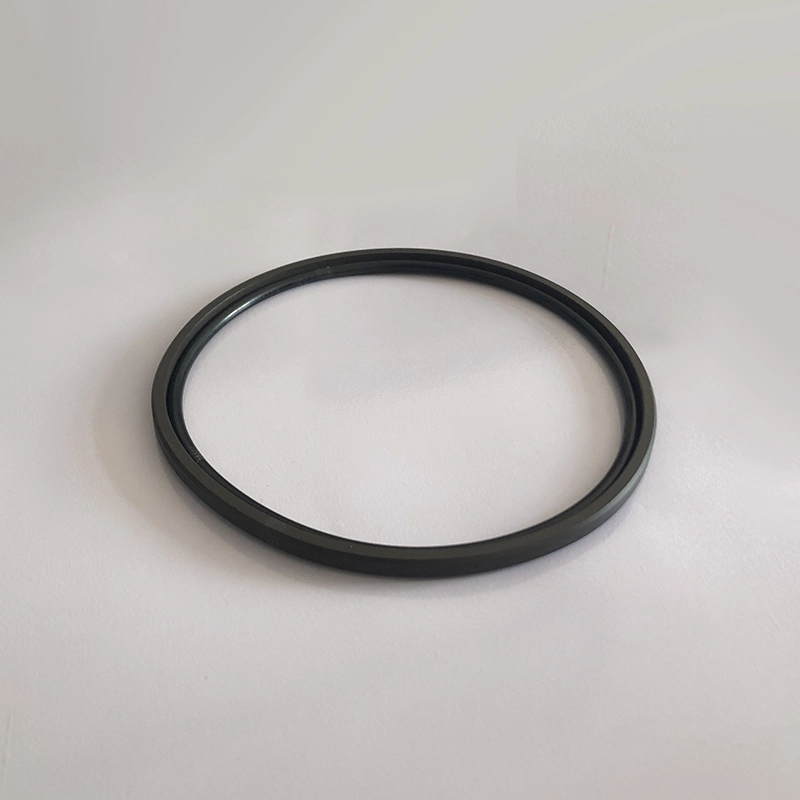

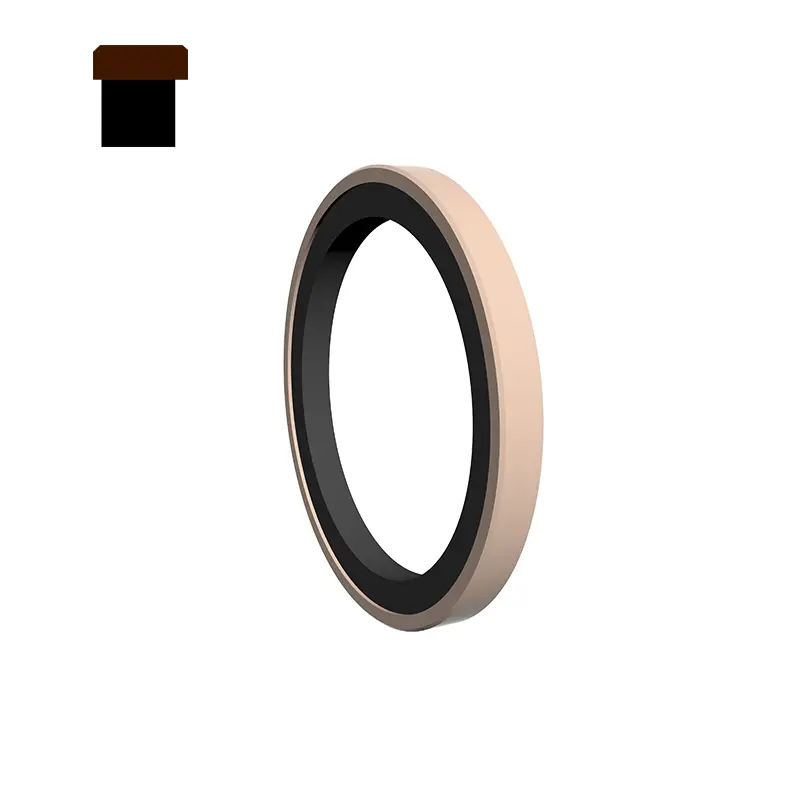

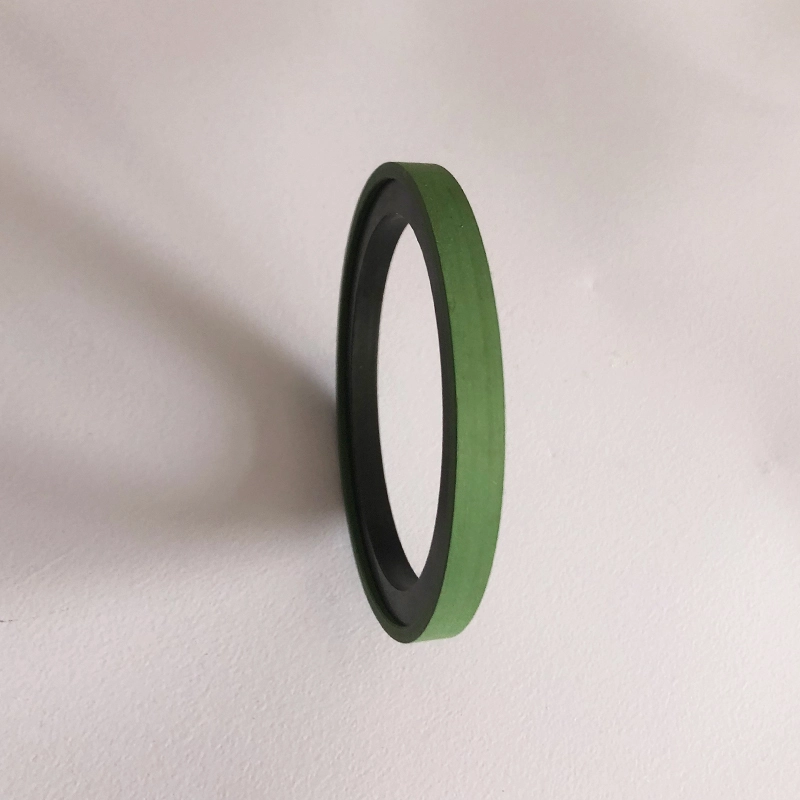

O SPG é uma combinação de um anel de vedação PTFE modificado retangular e um anel de borracha retangular como um elemento pré -carregado. Tem as características de boa vedação, baixo atrito e pequeno espaço estrutural.

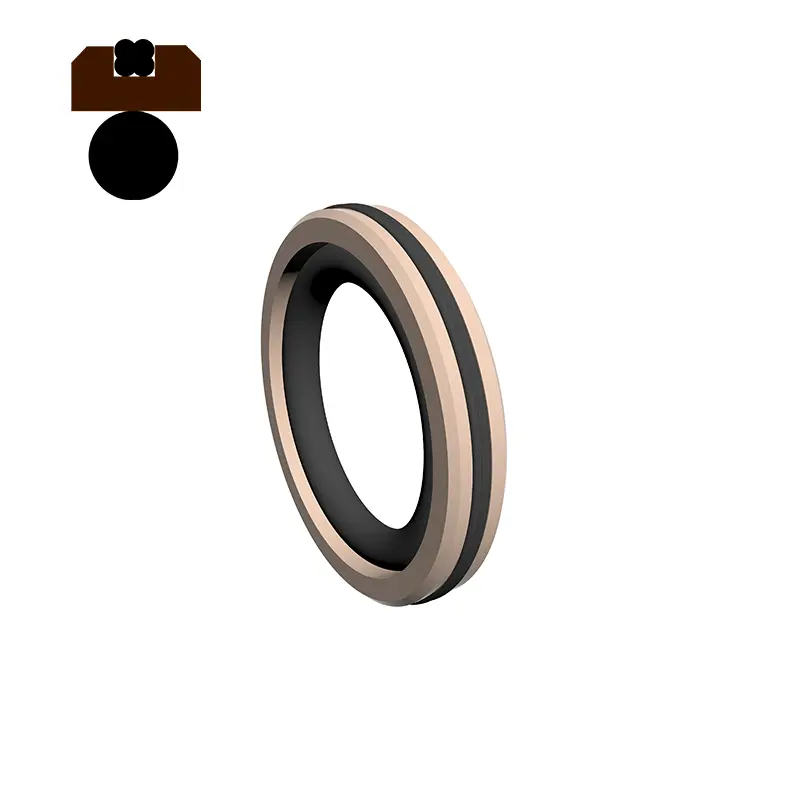

O RC66 é uma combinação de um anel de vedação PTFE modificado retangular e um anel de O como um elemento de pré-carga. Tem as características de boa vedação, baixo atrito e pequeno espaço estrutural. É adequado para cilindros ou cilindros de óleo de alta velocidade. O RC67 é composto por um anel de vedação retangular PTFE preenchido, dois anéis de retenção e um elastômero heterogêneo, que é adequado para a vedação de pressão bidirecional de movimentos alternativos hidráulicos. O elastômero fornece força radial e compensa o desgaste do anel de vedação. O anel de retenção protege o anel de vedação e tem um bom efeito de vedação, mesmo em condições duras de trabalho. Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, atrito dinâmico e estático igual, sem rastejamento;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Alta vida útil, pode ser usada para vedações de lubrificação sem óleo;

4. Pode ser usado para selar meios de baixa viscosidade, como a água;

5. Excelente desempenho de vedação de alta e baixa pressão.

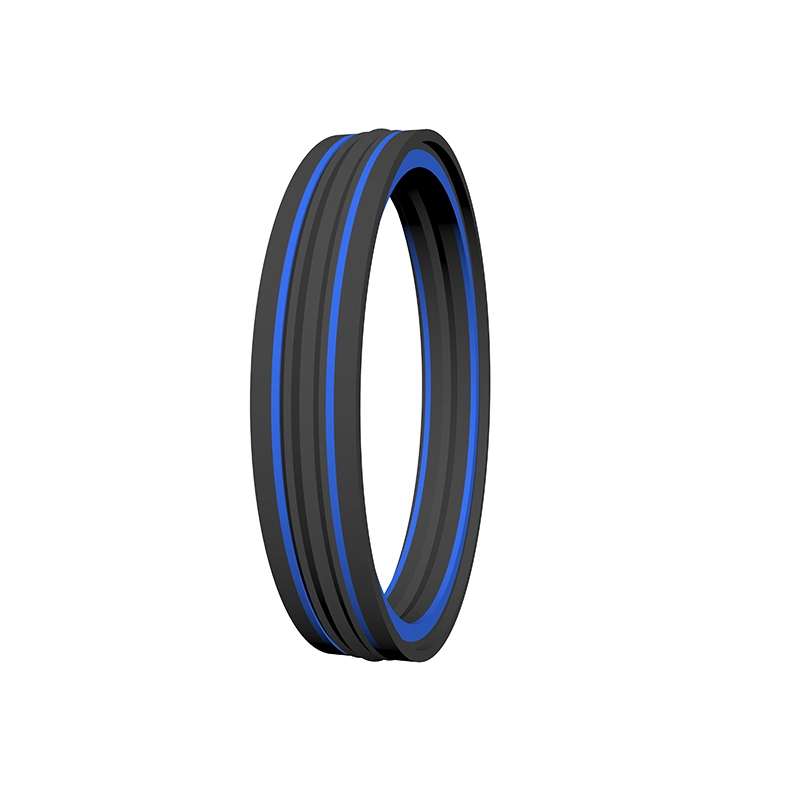

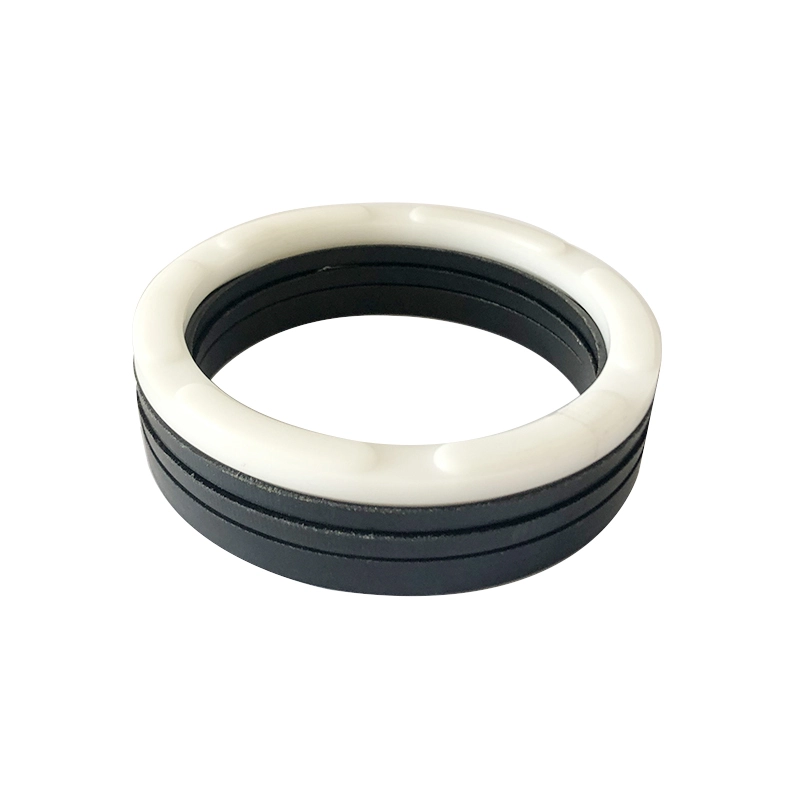

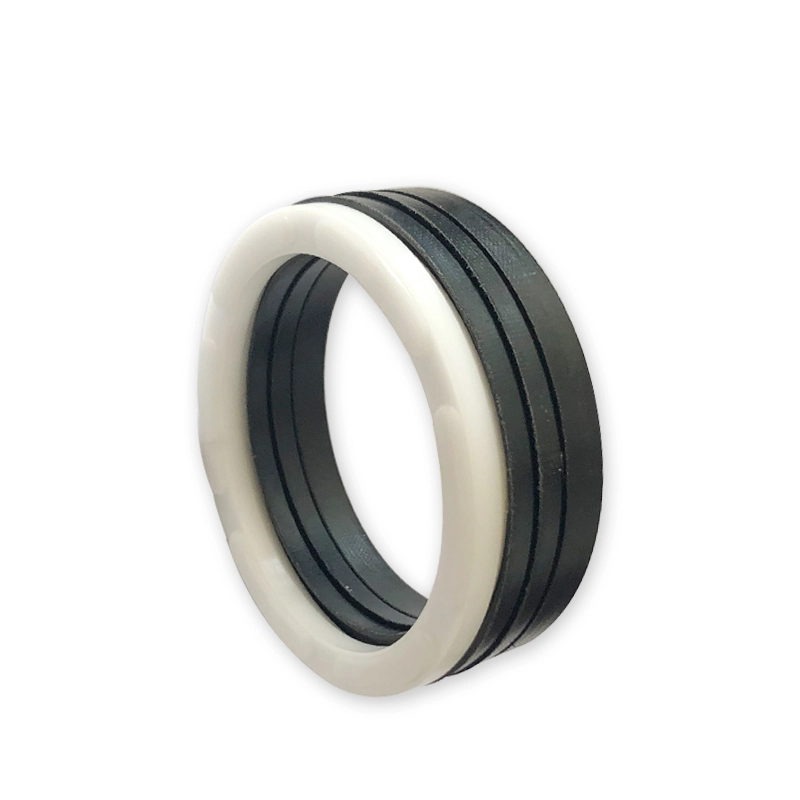

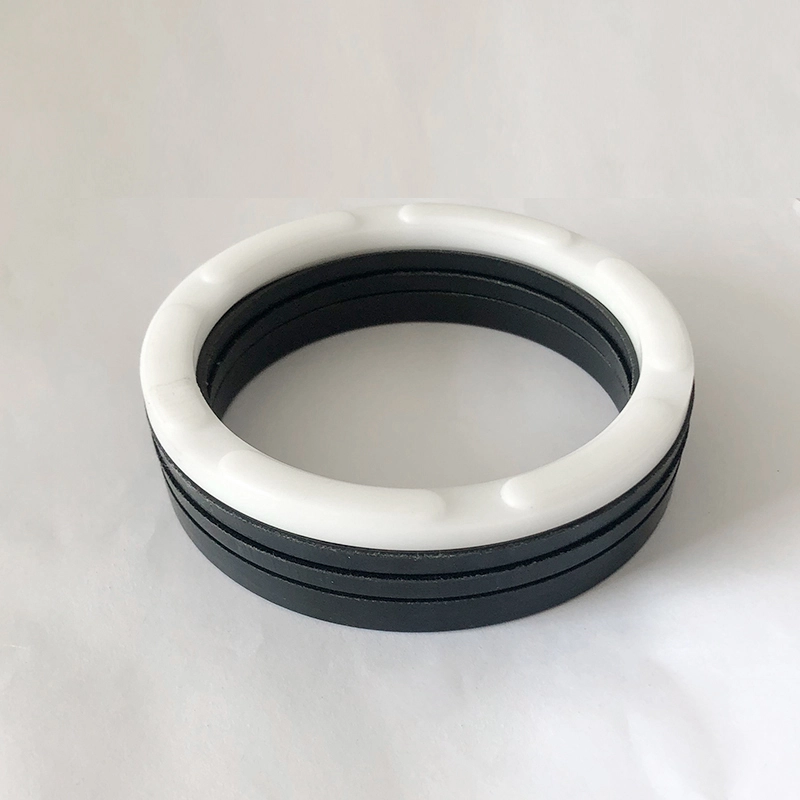

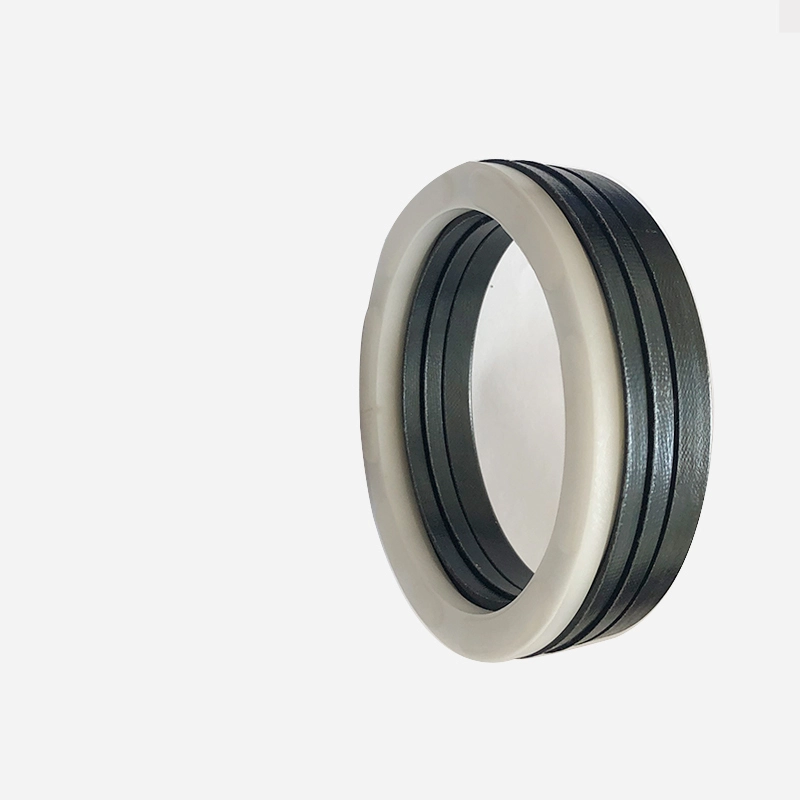

O RCEK é composto por um conjunto de anéis de vedação em forma de V, um anel de pressão e um anel de suporte, e é adequado para a vedação de pressão de movimentação de movimento alternativo hidráulico. A graxa compatível com o material de vedação deve ser aplicada durante a instalação. Ele não pode ser instalado em uma ranhura integral (fechada). É usado para vedações de pistão em cargas médias e pesadas. Características:

1. Uma variedade de materiais está disponível, que pode ser ajustada de maneira ideal para se adequar a vários propósitos;

2. Pode ser usado em condições de trabalho severas e é adequado para quase todas as mídias e condições adversas;

3. Tem uma vida útil longa e pode ser usada para vedações de lubrificação sem óleo (seleção de material razoável);

4. O desempenho de vedação pode ser ajustado e o tamanho axial pode ser ajustado adicionando ou removendo anéis de vedação em forma de V;

Pode funcionar efetivamente, mesmo que a qualidade da superfície de vedação seja ruim.

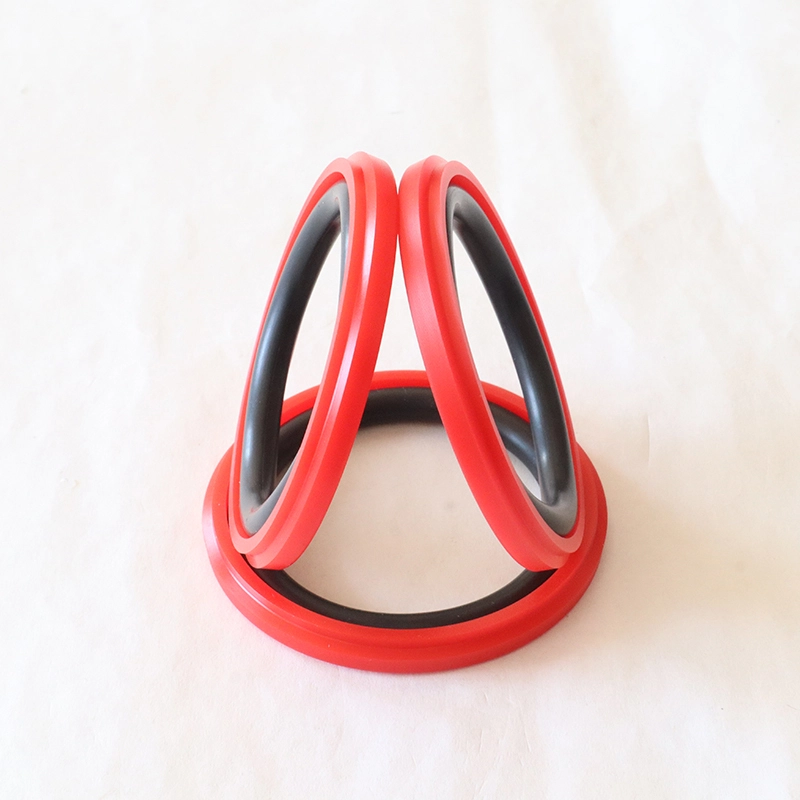

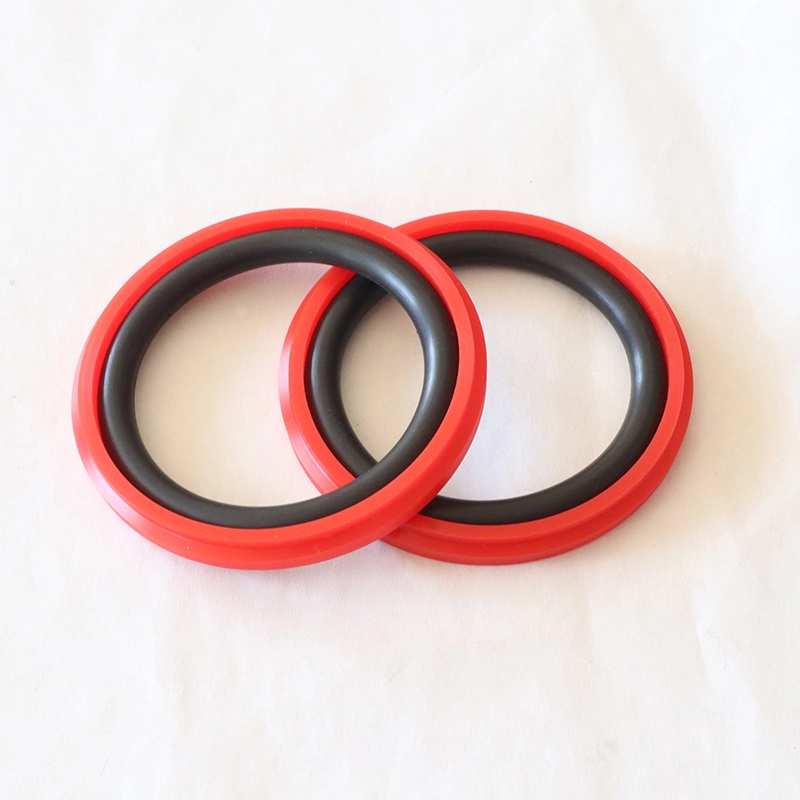

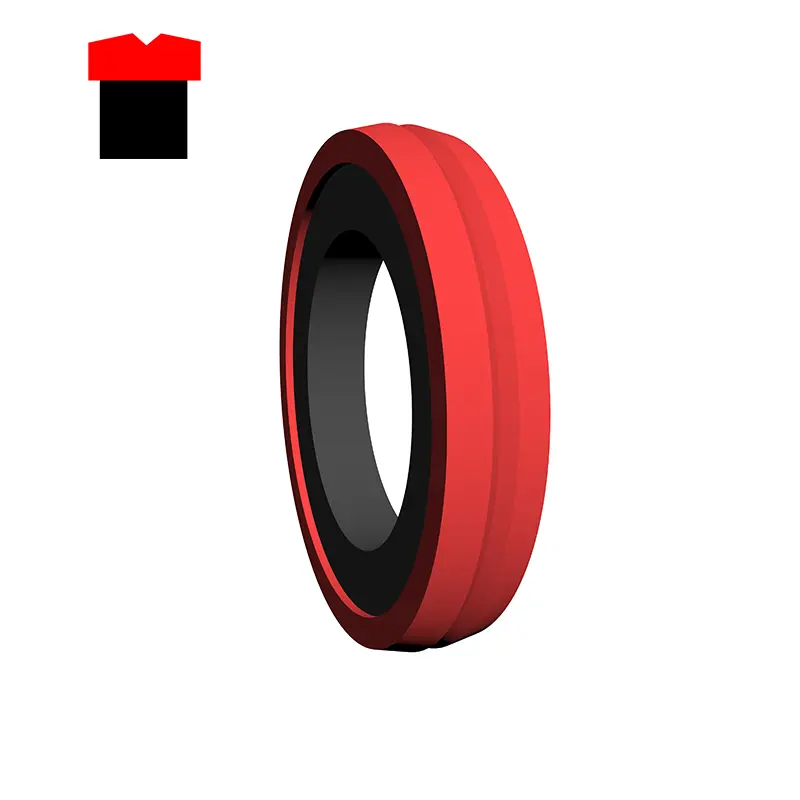

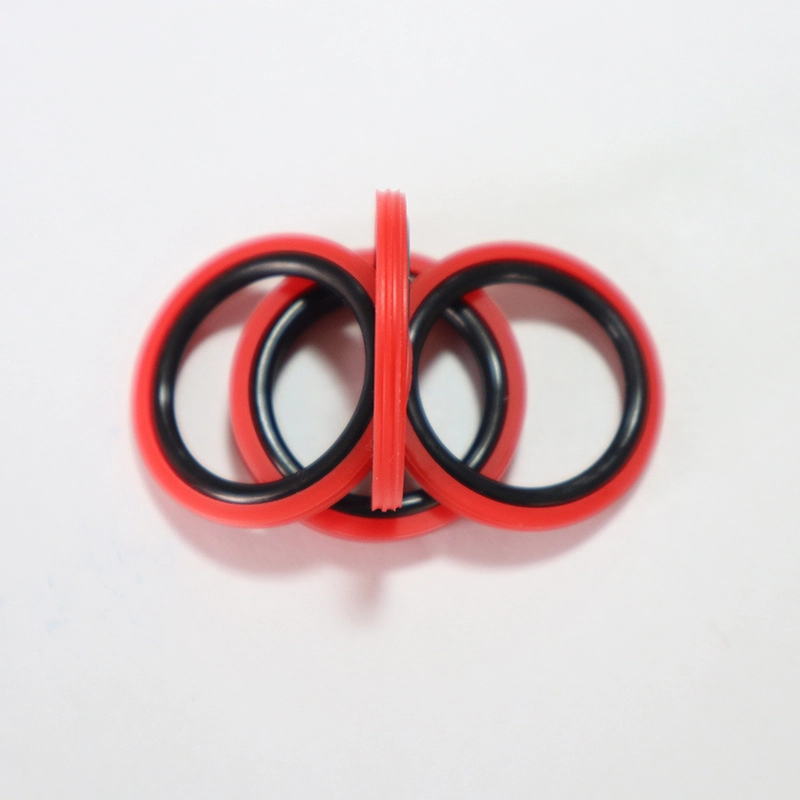

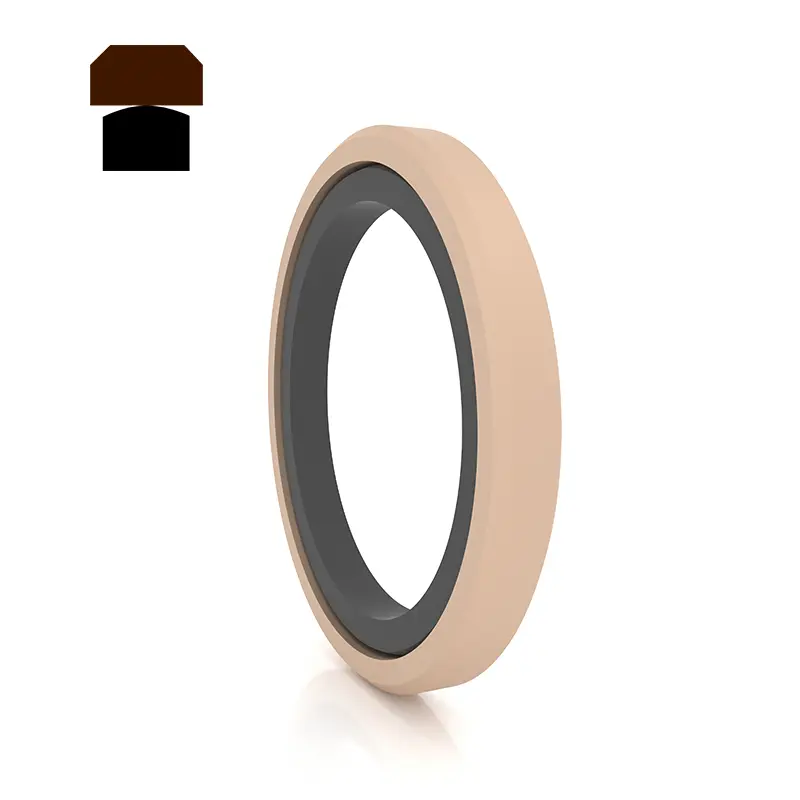

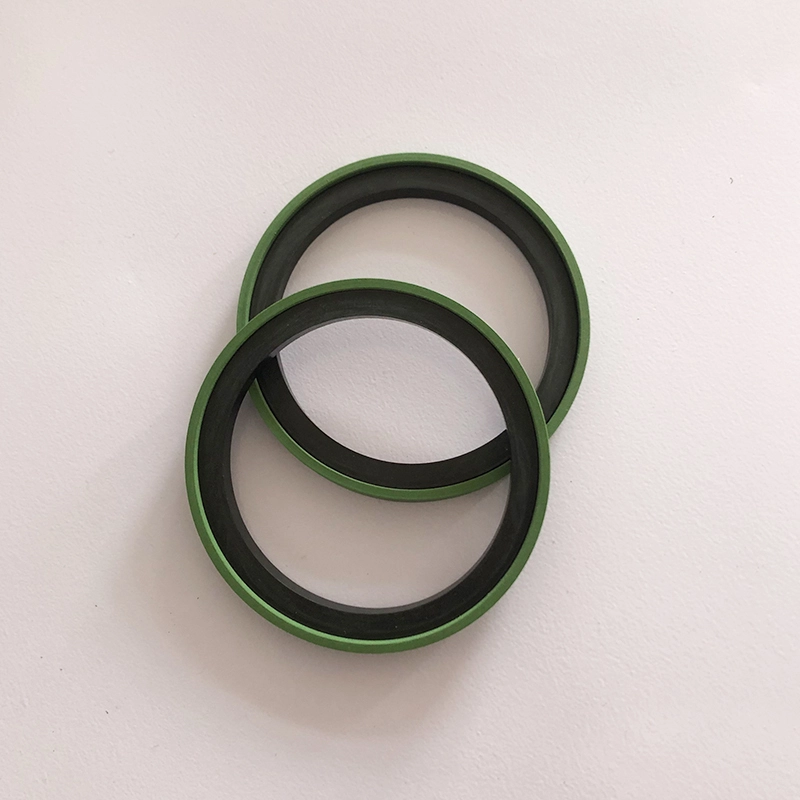

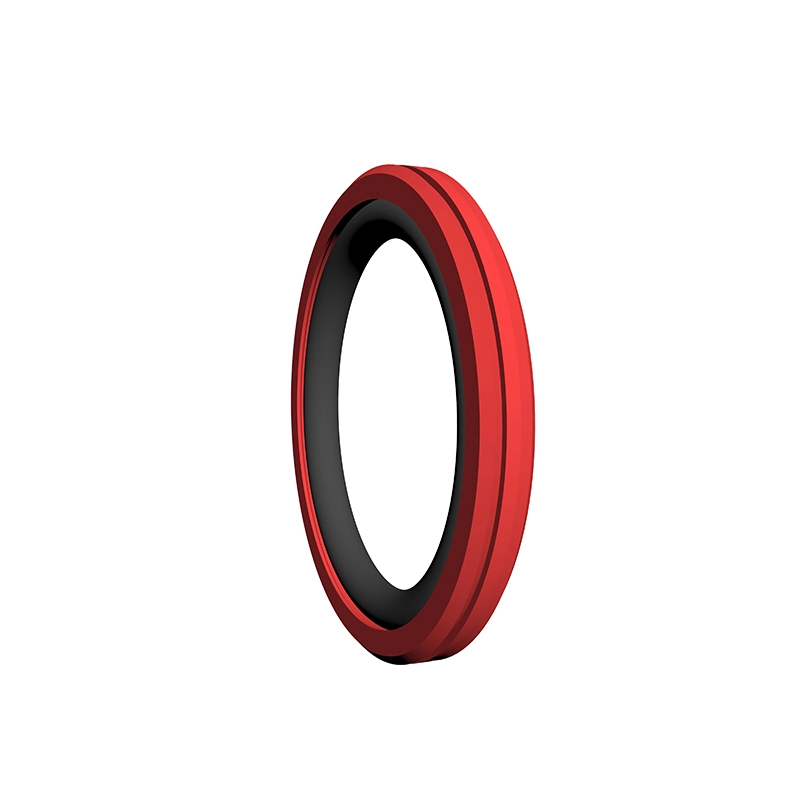

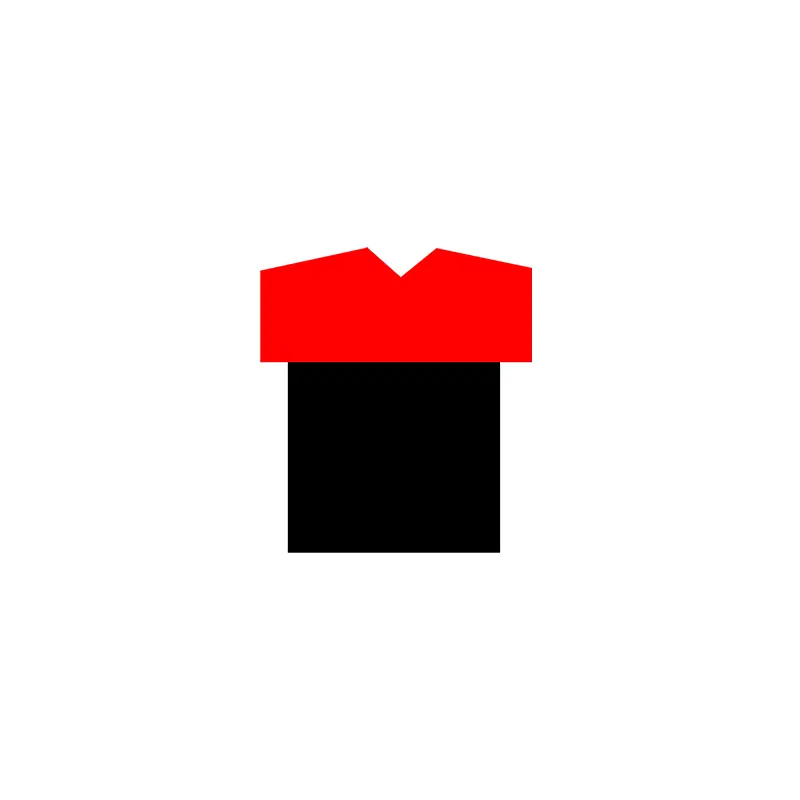

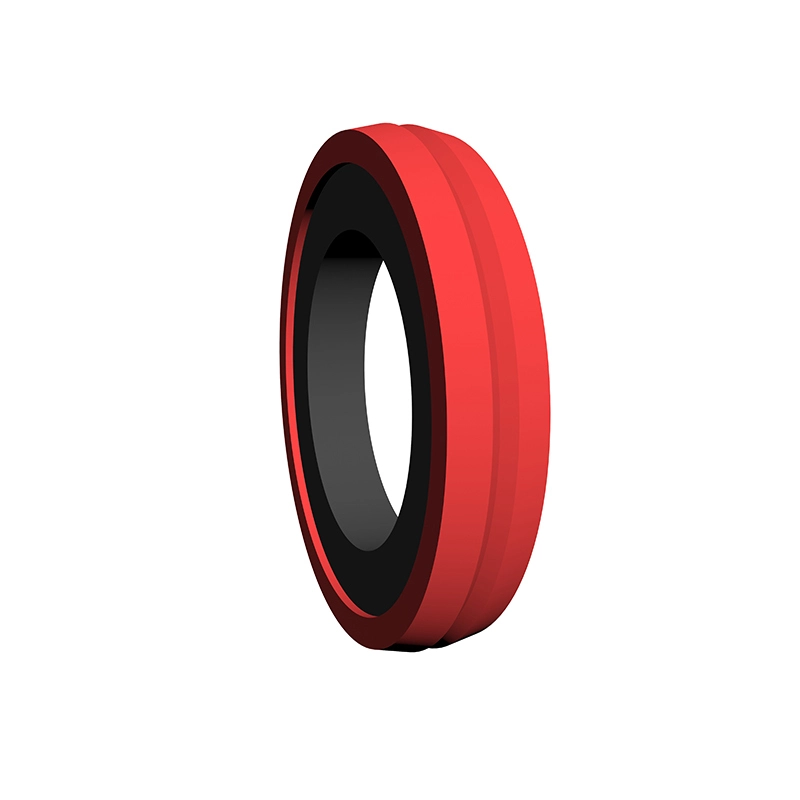

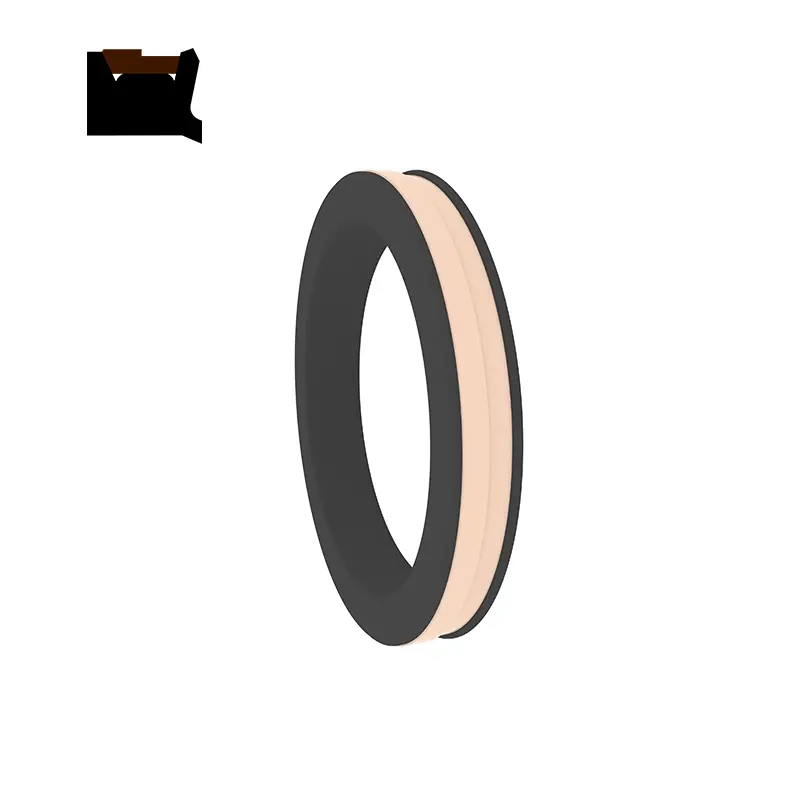

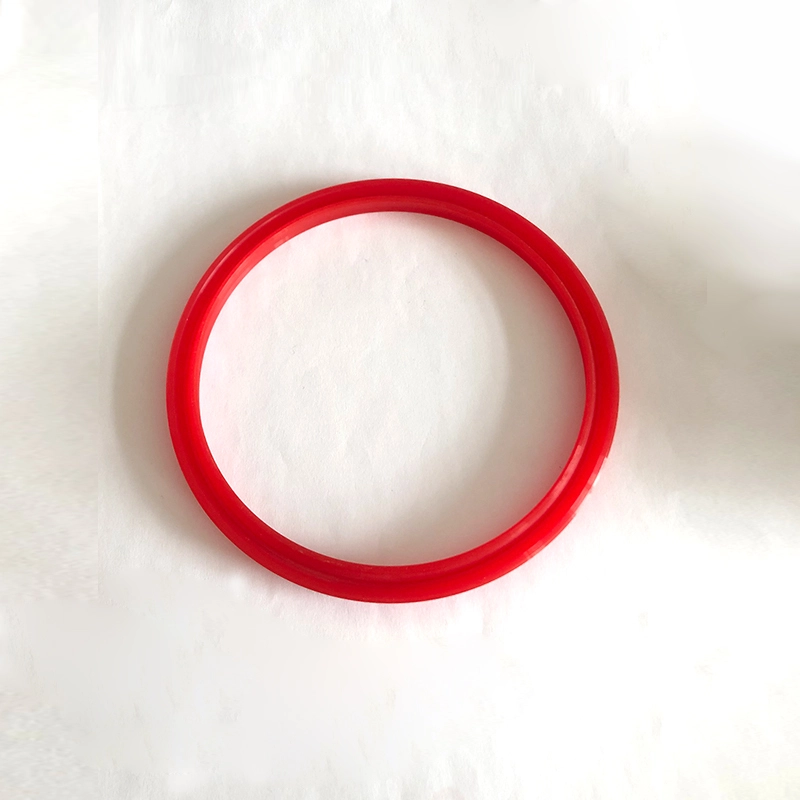

O RCKR é composto por um anel de vedação PU e um anel de borracha retangular, adequado para selagem bidirecional de movimento alternativo hidráulico. É um produto complementar de produtos Glyd Ring, com melhor capacidade de vedação e manutenção de pressão do que o anel GLYD, e pode ser instalado sem a ajuda de ferramentas de instalação. Seus recursos:

1. Bom desempenho de vedação dinâmica e estática;

2. Melhor desempenho de vedação de baixa pressão que o anel Glyd e pode ser instalado sem ferramentas de instalação;

3. Baixo atrito, pequena resistência inicial e movimento suave;

4. Longa vida útil, pode ser usada para vedação de lubrificação sem óleo;

5. Pode ser usado para vedação de pressão bidirecional;

A ranhura de instalação está em conformidade com o padrão ISO7425/1.

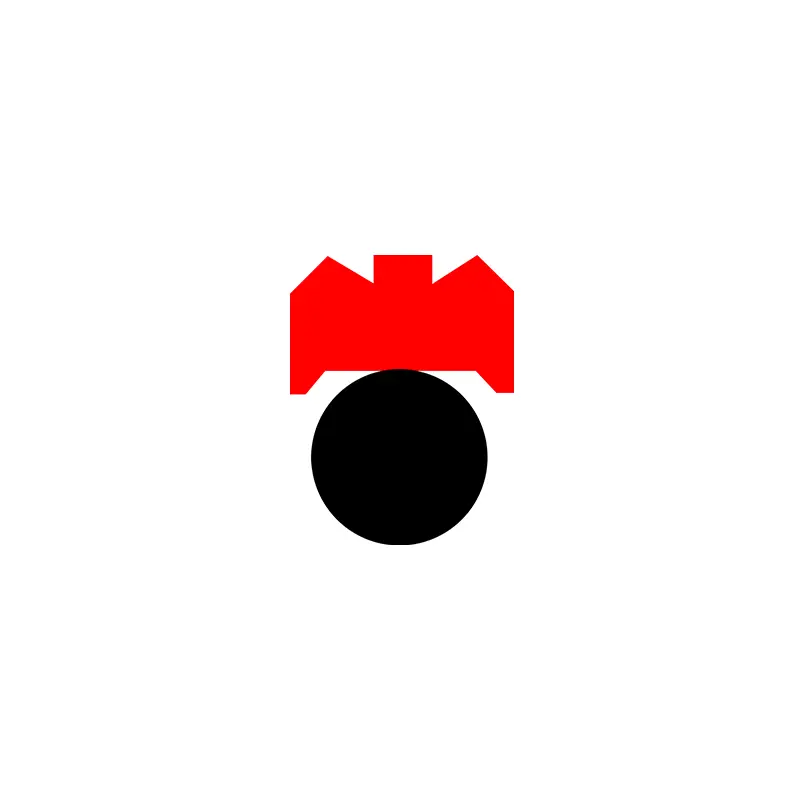

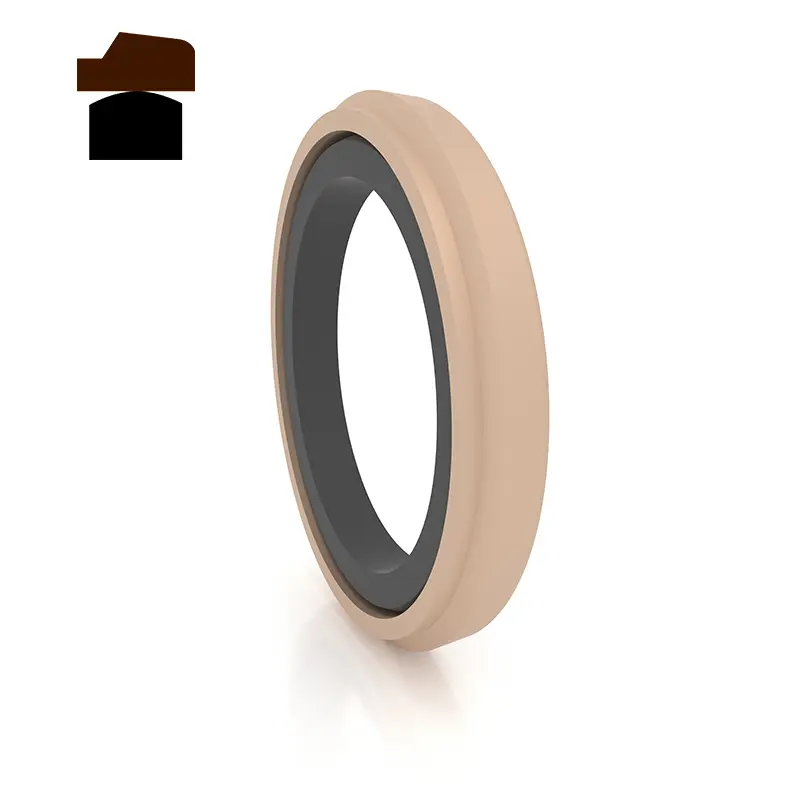

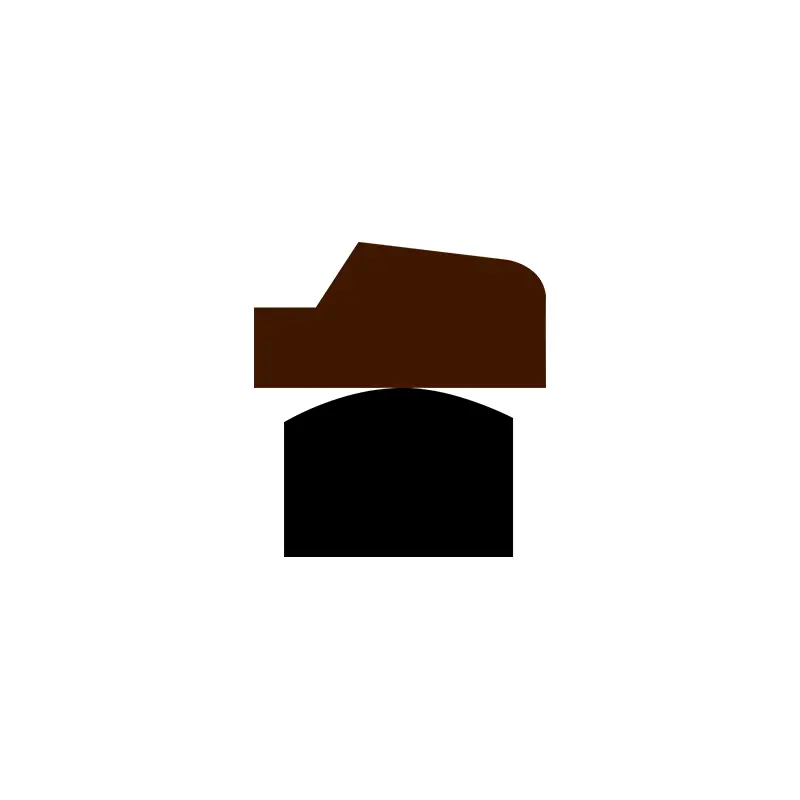

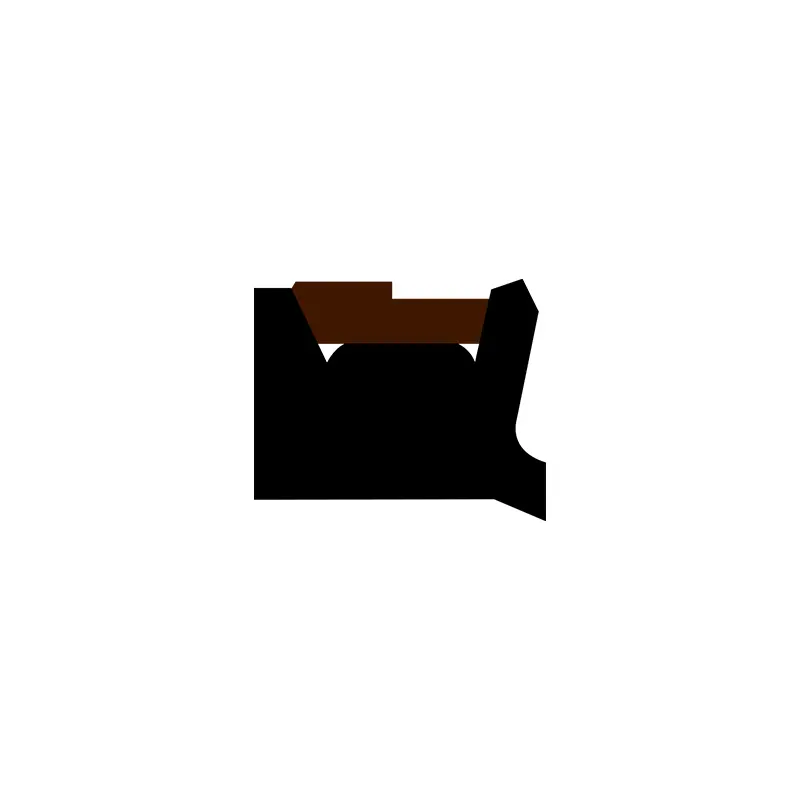

A RPW é composta por um anel de vedação de PU em forma especial e um anel de borracha em forma de O, adequado para a vedação bidirecional de pressão bidirecional de movimento hidráulico. O anel O fornece força radial e compensa o desgaste do anel de vedação. É geralmente usado em conjunto com um anel de guia. Características:

1. Baixo atrito, pequena resistência inicial, movimento suave, sem rastejamento;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Bom desempenho de vedação em pressões altas e baixas;

Nenhuma ferramenta de instalação é necessária para a instalação.

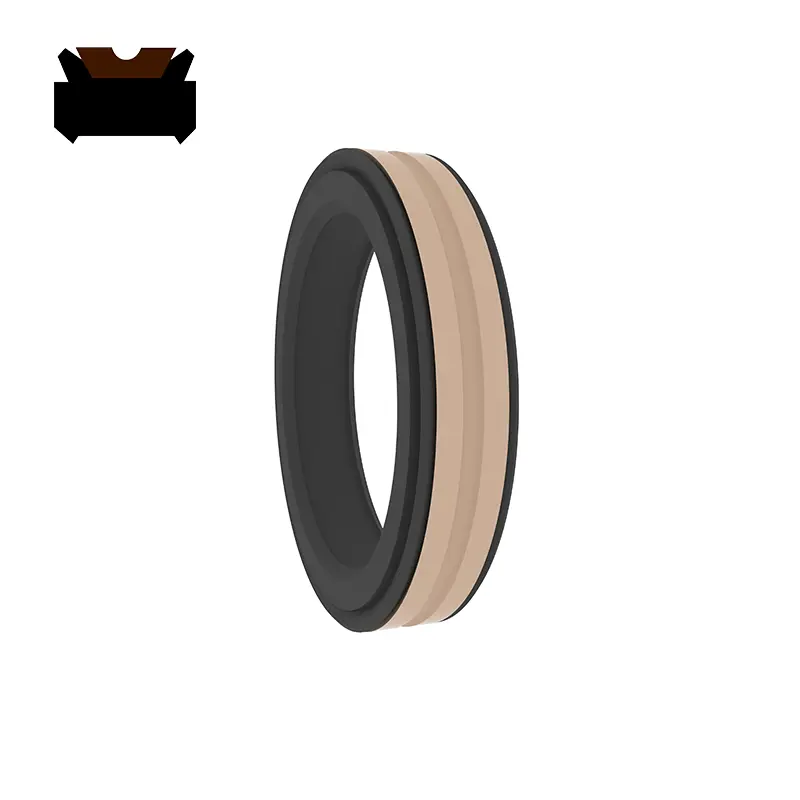

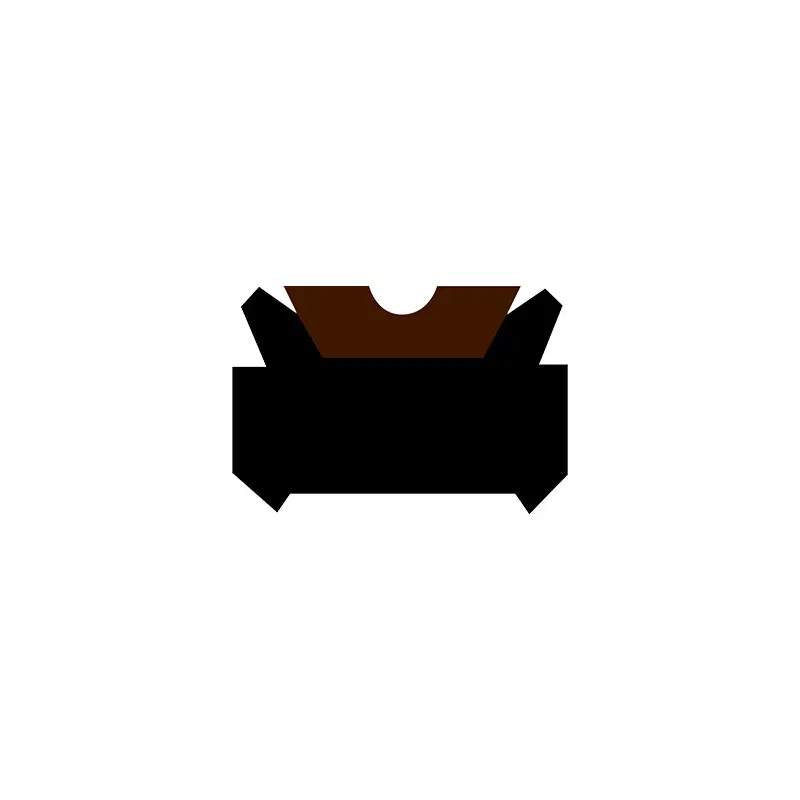

TDA e TDMA são compostos por um elastômero de borracha de formato especial (ou poliuretano) e um anel de vedação de PTFE modificado, e têm as características de boa vedação, vida longa, baixo atrito, sem rastejamento, etc. O TDA é adequado para a vedação de pressão unidirecional dos pinos. O TDMA é adequado para a vedação de pressão bidirecional dos pistões.

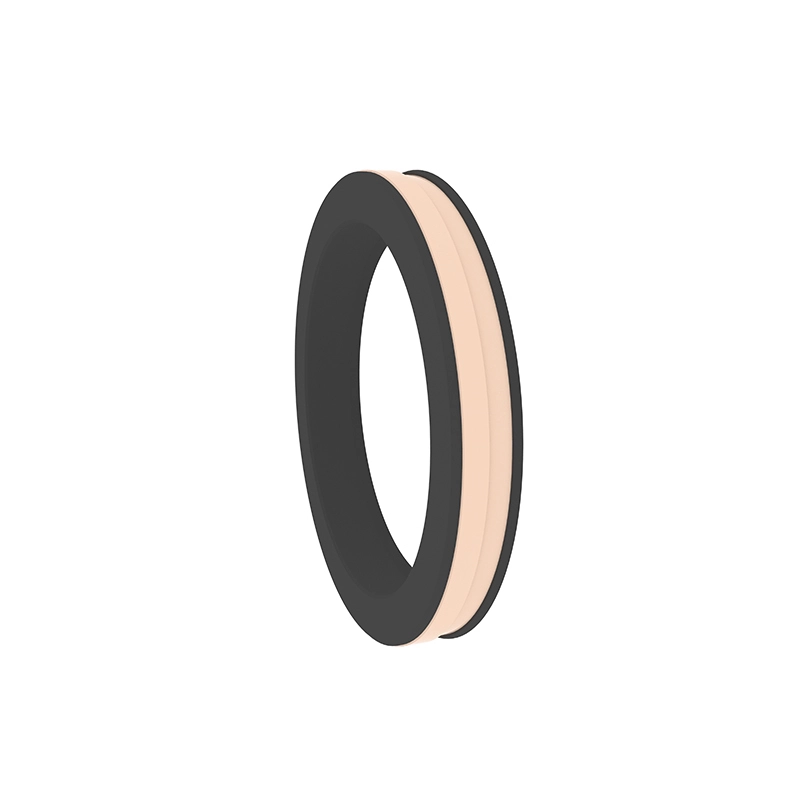

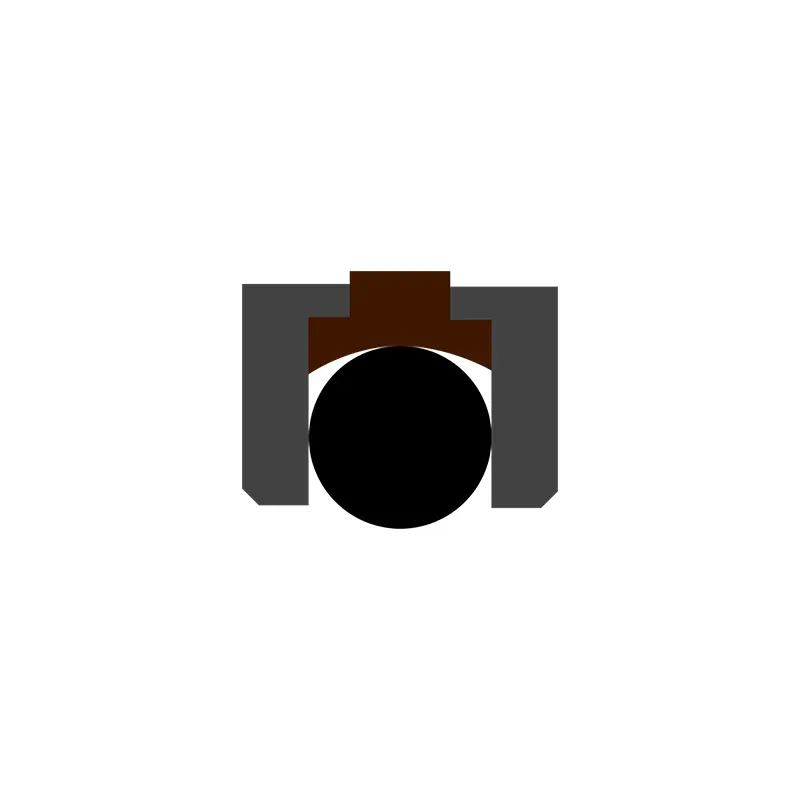

O GGDA consiste em um anel de vedação cheio de PTFE, dois anéis de suporte de plástico em forma de L e um anel de força elástico, com boa vedação, vida longa, baixo atrito, sem rastreamento e outras características. Adequado para a vedação de pressão bidirecional do pistão.

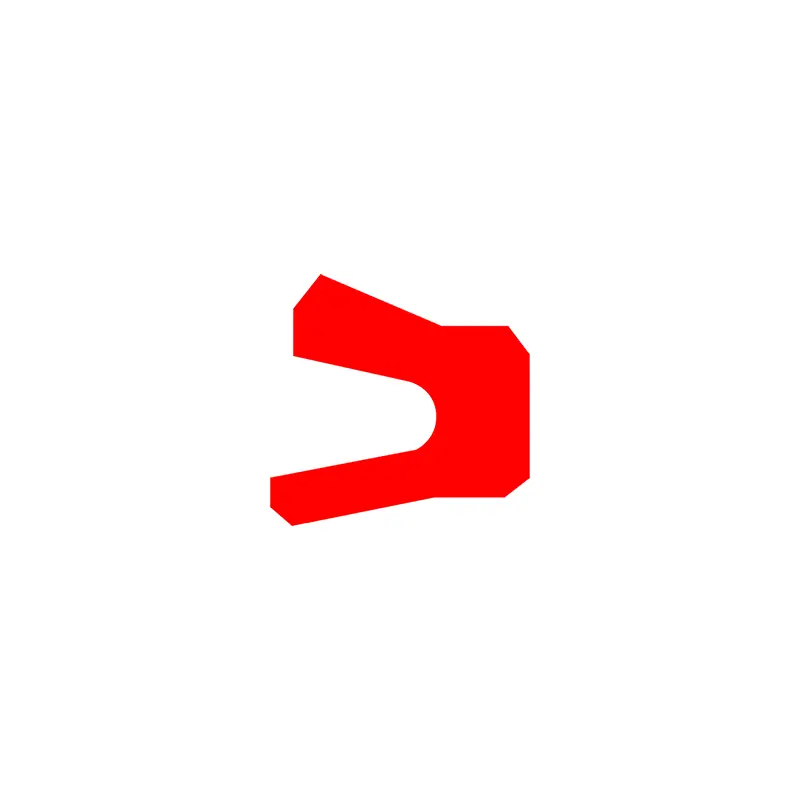

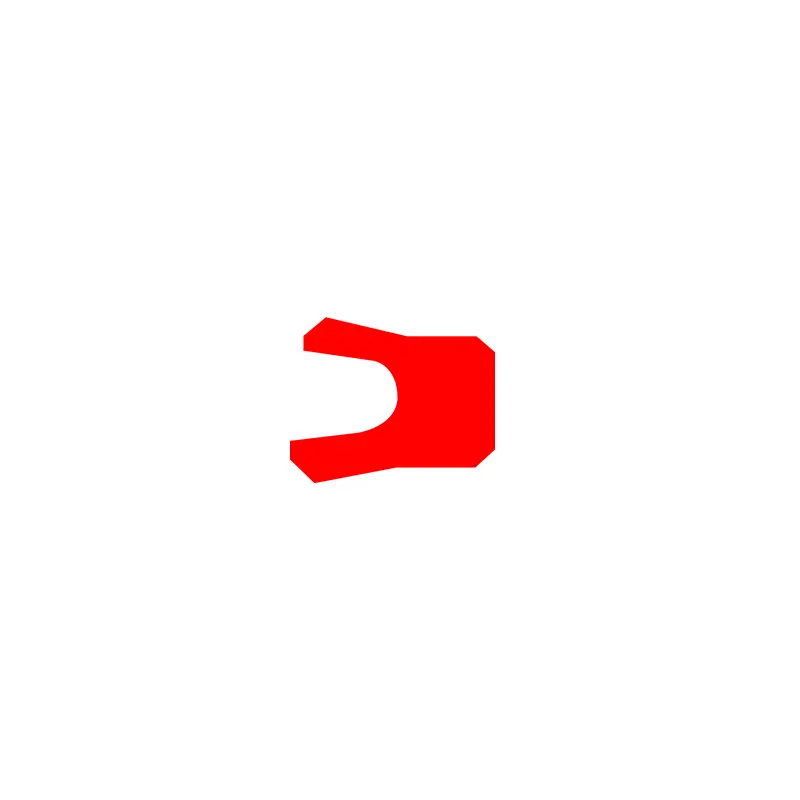

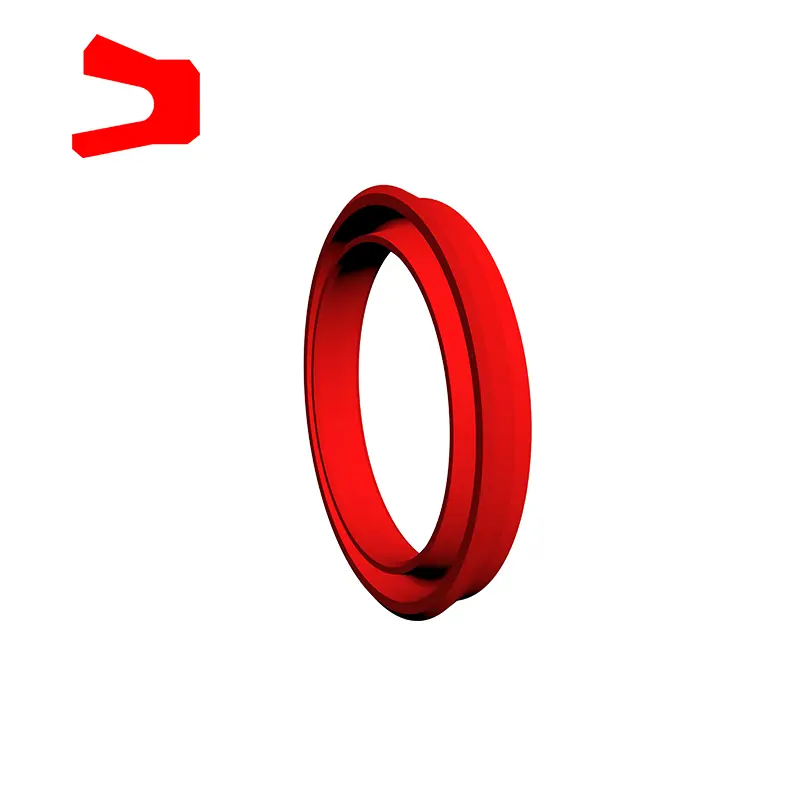

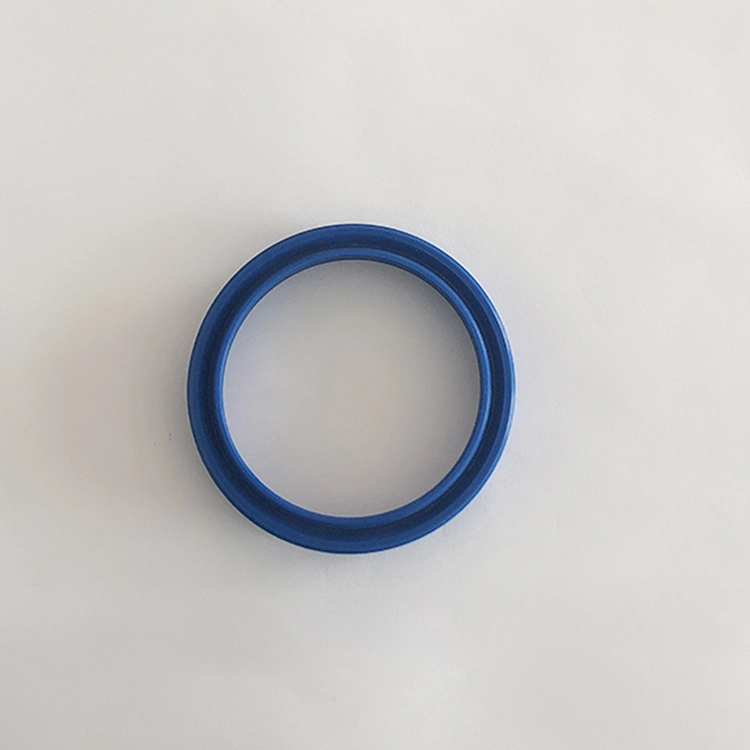

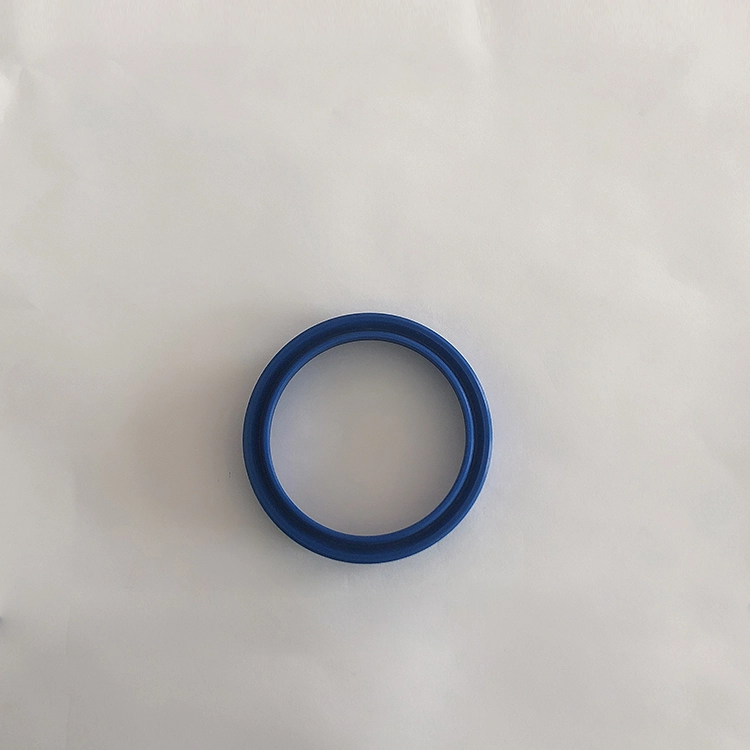

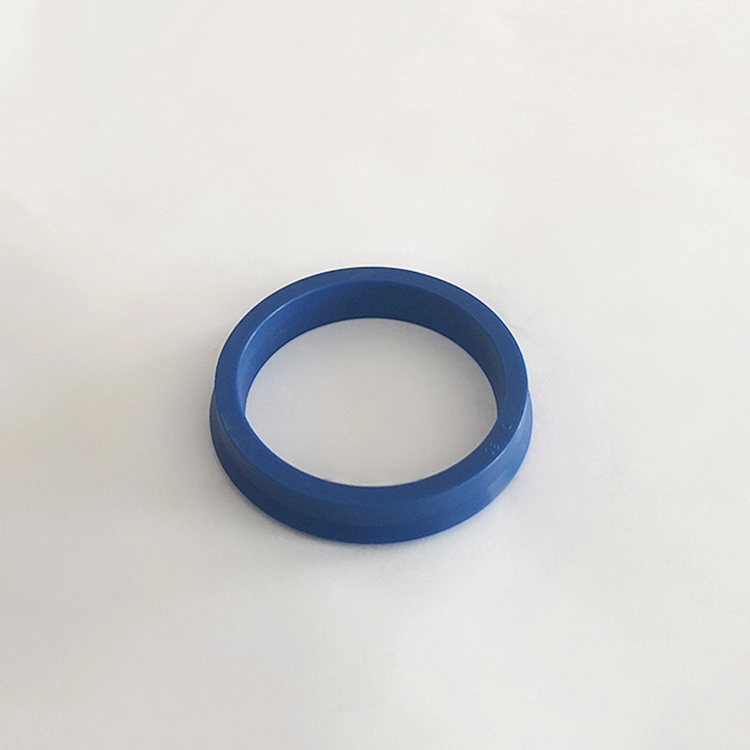

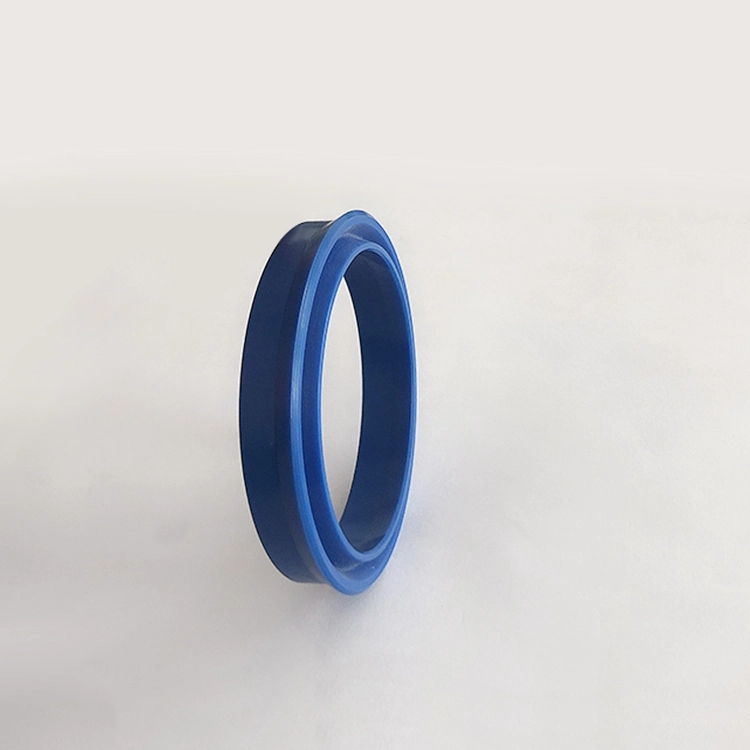

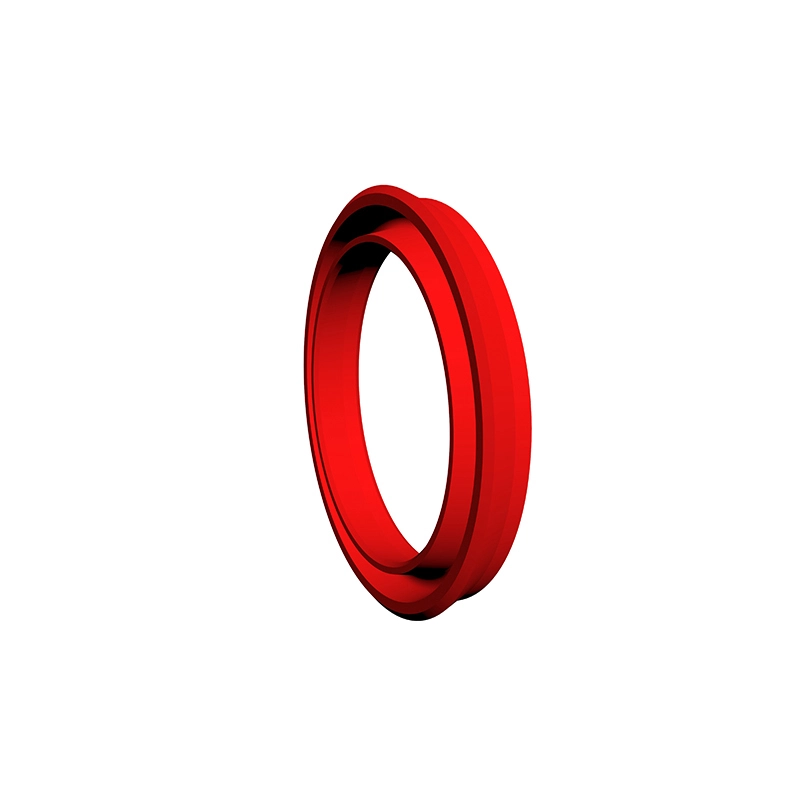

O anel de vedação do RCUP é um selo assimétrico usado especialmente no pistão, adequado ao movimento de movimento de movimento alternativo hidráulico, com bom desempenho de vedação. O sulco está em conformidade com o padrão ISO5597. O anel de vedação do tipo YXD para o eixo é uma vedação assimétrica especialmente usada no pistão, adequada para o movimento de movimento recíproco hidráulico, com bom desempenho de vedação. Quando usado abaixo de 12 ~ 32mpa, é necessário um anel de retenção no calcanhar. O sulco está em conformidade com o padrão JB/ZQ4265-97. Características:

1. Aplicável a cargas leves e cargas médias;

2. Bom desempenho de vedação para vedação de alta e baixa pressão;

3. Uma variedade de materiais está disponível, com uma ampla gama de resistência à mídia;

4. Estrutura simples e fácil instalação e manutenção.

Recursos e aplicações do produto:

Seleção de material:

RC61, RC62

1. Os materiais dos anéis de O podem ser: Rubro de Nitrila R01 (NBR), Fluororberber R02 (FKM), etc.

2. Materiais de anel de vedação: material padrão PTFE3, outros materiais opcionais PTFE2, PTFE4, PU, etc.

1. Material do anel retangular correspondente: R01 Nitrile Rubber

2. Material do anel de vedação: material termoplástico composto.

RC63, RC64, SPG, RC66, AQ, AQF

1. Os materiais dos anéis de O podem ser: Rubro de Nitrila R01 (NBR), Fluororberber R02 (FKM), etc.

2. Materiais de anel de vedação: Material padrão PTFE3, outros materiais opcionais PTFE1, PTFE2, PTFE4.

Kdas, TPM

1. Material de anel de borracha correspondente: R01 Nitrile Rubber

2. Material do anel de retenção: nylon pa/polyoximetileno pom

3. Anel de guia: nylon pa/polyoximetileno pom/politetrafluoroetileno ptfe

GDKK, RC67

1. Materiais de elastômeros disponíveis: borracha nitrila R01 (NBR), Fluororberber R02 (FKM), etc.

2. Material do anel de vedação: Material padrão PTFE3, outros materiais opcionais PTFE2, PTFE4.

3. Material do anel de retenção: POM/PA/PTFE, o material PTFE é usado quando a temperatura excede 100 graus.

RCEK

1. Pressione Material do anel: Politetrafluoroetileno, pano de nitrila, pano de fluororberber, nylon, polioximetileno

2. Material de anel em V: politetrafluoroetileno, borracha nitrila, pano de nitrila, fluororberber, pano de fluororber

3. Material do anel de suporte: pano de nitrila, pano de fluororberber, nylon, polioximetileno, politetrafluoroetileno

RCKR, RPW

1. Material de anel retangular correspondente: RO1 Nitrile Rubber (NBR)

2. Material do anel de vedação: PU

Yxd

Borracha nitrila opcional (R01), fluororberber (R02), poliuretano (PU), etc.

Exemplo de pedido:

Modelo de pedido RC61-40X29X4.2-PTFE3-R01Ording Modelo RC61-B-40X29X4.2-PTFE3-R02

RC61-GLYD ANEL RC61-B CÓDIGO DXDX DXDX

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Código de material

Modelo de pedido OK-80X59X8 Diâmetro do cilindro x diâmetro da ranhura x largura da ranhura

Modelo de pedidos RC63-80-PTFE3-R01 ou SPGC-80-PTFE3-R01

RC63/SPGC Modelo de 80 cilindros Diâmetro D Código de material PTFE3-PTFE R01-O-RI RINTE CÓDIGO

Modelo de pedido kdas-80x60x22.4 diâmetro do cilindro x diâmetro da ranhura x largura da ranhura (l)

Modelo de pedido TPM-80X60X22.4 Diâmetro do cilindro x Diâmetro da ranhura x largura da ranhura (L)

Exemplo de ordem: GDKK-80*62*43*22.5-R01

Modelo de pedido RC64-80-PTFE3-R01

Modelo RC64 Diâmetro de 80 cilindros D PTFE3-PTFE Código de material R01-O-RI RINTE Código

Exemplo de ordem: spg-d*d*l-ptfe3-r01 (diâmetro externo*diâmetro interno*largura da ranhura) PTFE3, código de material r01

RC66

Modelo de pedido RC67-100x85x12.5-PTFE3-R01 ou SPGW-100X85X12.5-PTFE3 -R01

Diâmetro do cilindro do modelo x diâmetro inferior da ranhura x largura de ranhura PTFE3 Código de material do material de PTFE modificado pelo PTFE3 R01 Código de material de elastômero

RCEK

modelo	MAteriais	Intervalo aplicável	Vedação
RCEK-A	Ring V: pano nbr, anel de pressão, anel de suporte: pano nbr/pa/pom/ptfe	Temperatura normal, alta pressão	Bom
Rcek-b	Ring V: pano FKM, anel de pressão, anel de suporte: pano fkm/ptfe	Alta temperatura, alta pressão	Bom
RCEK-C	V-ring: nbr, anel de pressão, anel de suporte: pano nbr/pa/pom/ptfe	Temperatura normal, média e baixa pressão	Excelente
Rcek-d	V-ring: fkm, anel de pressão, anel de suporte: pano fkm/ptfe	Alta temperatura, média e baixa pressão	Excelente
Rcek-e	V-ring: combinação de pano NBR e NBR, anel de pressão, anel de suporte: pano nbr/pa/pom/ptfe	Temperatura normal, média e alta pressão	Excelente
Rcek-f	Ring V: combinação de pano FKM e FKM, anel de pressão, anel de suporte: FKM Pano/PTFE	Alta temperatura, média e alta pressão	Justo
RCEK-G	Anel de pressão em V, anel de pressão, anel de suporte: PTFE1/PTFE2/PTFE3/PTFE4	Alta temperatura e meios corrosivos de alta pressão	Excelente
Rcek-h	V-ring: PU, anel de pressão, anel de suporte: PU/PA/POM/PTFE	Temperatura normal, média e alta pressão	Vedação
Modelo de pedido rcek-a-120 × 95x25.3 Diâmetro do cilindro do modelo x diâmetro inferior da ranhura x largura da ranhura

Aqf

Rckr

RPW

TDA

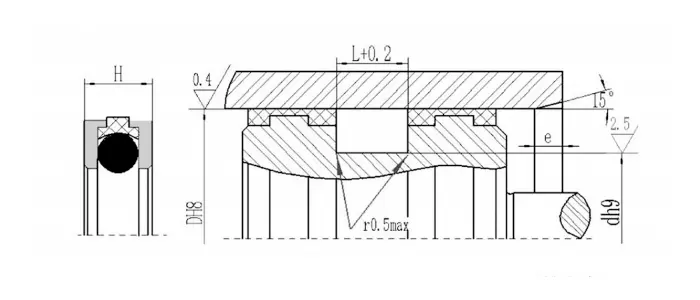

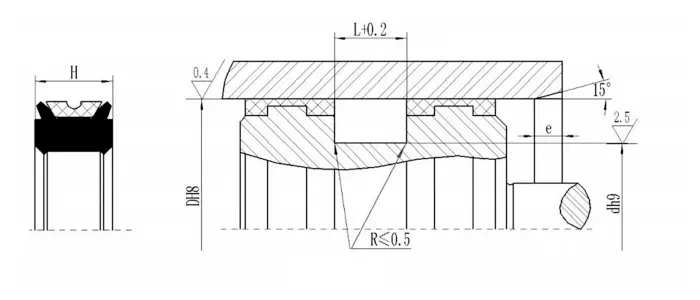

Comprimento de chanfro

Faixa de diâmetro do cilindro	Comprimento de chanfro e≥
40-89	6
90-144	7
145-320	10
321-670	15

TdMA

GGDA

Rcup

EXEMPLO DE PERDENTE: MODELO DE MODELO RCUP D63 × 48 × 10 Diâmetro do cilindro × Diâmetro da ranhura × Altura de vedação

Yxd

Modelo de pedido yxd63 × 51 × 14-r01 diâmetro do cilindro × diâmetro da ranhura × Código de material de altura de altura

Especificações:

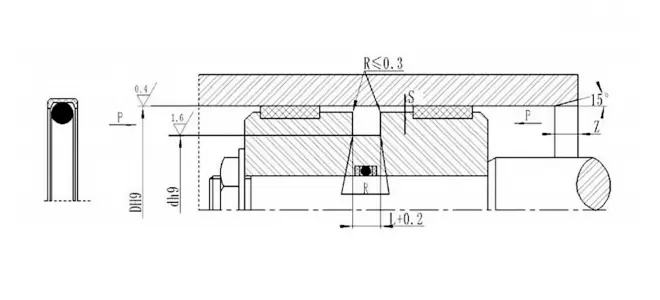

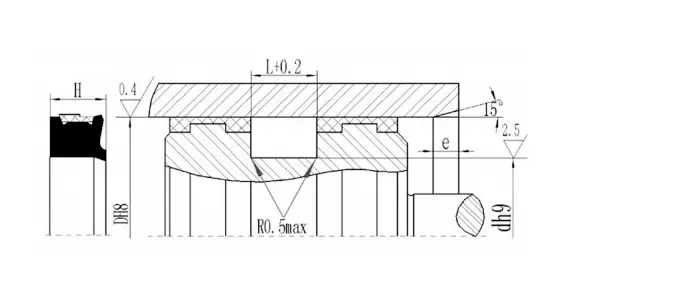

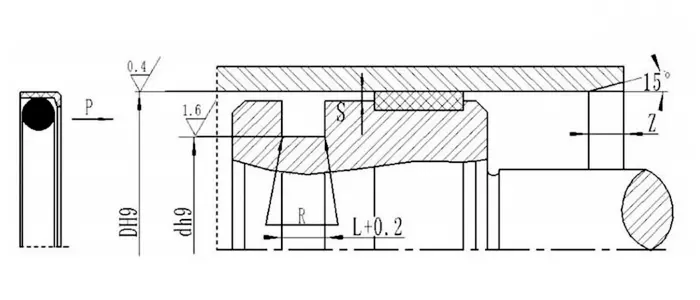

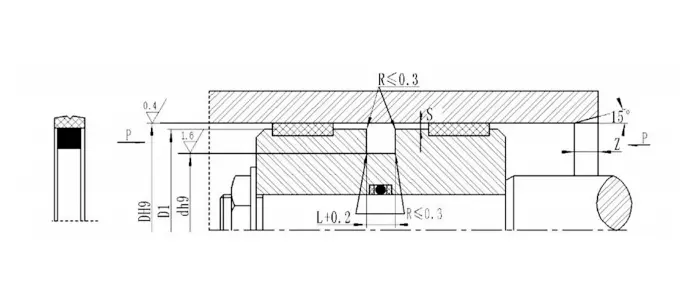

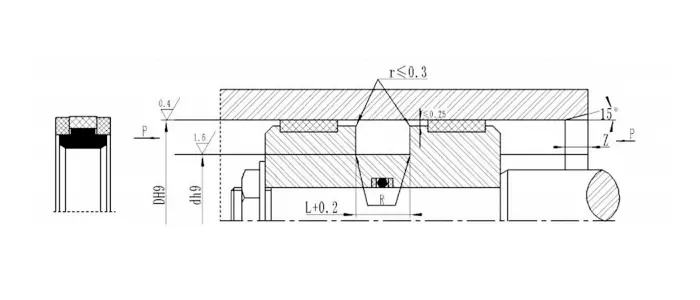

RC61

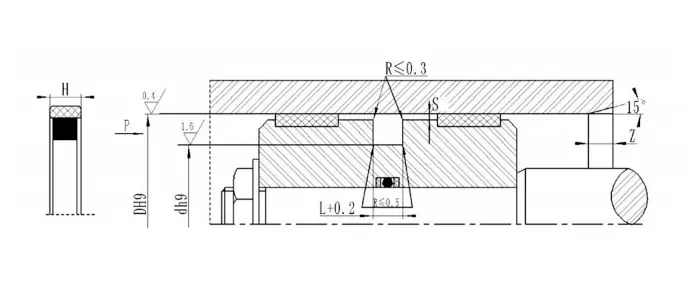

Faixa de abertura D H9			Diâmetro do sulco d h9	Largura do sulco L^+0.2	Folga radial smax		Cantos arredondados Rmax	Chanfro Zmin	Diâmetro do fio do anel de O
Tipo padrão	Carga leve	Carga pesada	Diâmetro do sulco d h9	Largura do sulco L^+0.2	0 ~ 20MPA	20 ~ 40mpa	Cantos arredondados Rmax	Chanfro Zmin	Diâmetro do fio do anel de O
8 ~ 14.9	15 ~ 39,9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39,9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132,9	15 ~ 39,9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132,9	133 ~ 329.9	40 ~ 79,9	D-155	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330-669.9	80 ~ 132,9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Nota: 1. Para diâmetro do orifício ≤30mm, é recomendável usar o sulco aberto.
2. Para pressão> 40MPa, a área radicular do selo usa a tolerância de ajuste max h8/f8

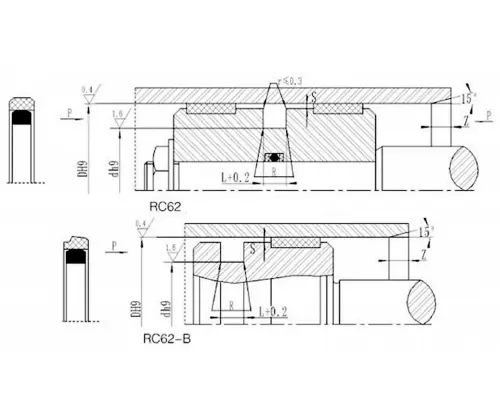

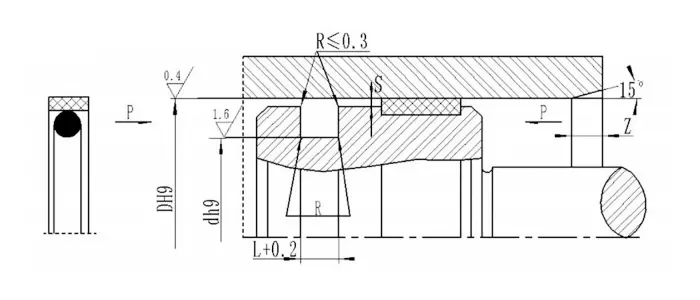

RC62

Faixa de abertura D H9	Diâmetro do sulco d h9	Largura do sulco L⁺⁰^.²	Folga radial smax		Cantos arredondados Rmax	Chanfro Zmin
Faixa de abertura D H9	Diâmetro do sulco d h9	Largura do sulco L⁺⁰^.²	0-20MPA	20 ~ 40mpa	Cantos arredondados Rmax	Chanfro Zmin
20 ~ 49,9	D-10	5	0.40	0.30	0.3	4
50 ~ 59,9	D-15	7.5	0.40	0.30	0.4	5
60 ~ 149,9	D-20	10	0.50	0.40	0.4	6
150 ~ 244.9	D-25	12.5	0.60	0.50	0.4	8.5
245 ~ 519.9	D-30	15	0.70	0.60	0.8	10
520 ~ 769,9	D-35	17.5	0.80	0.70	1.2	13
770 ~ 1500	D-40	20	0.80	0.70	1.2	15
Nota: 1. Para diâmetro do orifício ≤ 30 mm, é recomendável usar o sulco aberto.
2. Para pressão> 40MPa, a área radicular do selo usa a tolerância de ajuste MAX H8/F8.

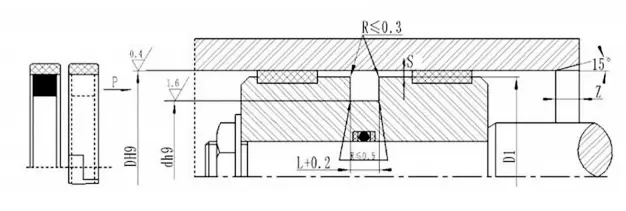

modelo	DH9	DH9	L^+0.2	D1	modelo	DH9	DH9	L^+0.2	D1	modelo	DH9	DH9	L^+0.2	D1
OK-25164.2	25	16	4.2	24.3	OK-9074.56.3	90	74.5	6.3	89.0	OK-1601398.0	160	139	8.0	158.8
OK-32214.2	32	21	4.2	31.3	OK-95748.0	95	74	8.0	94.0	OK-1701498.0	170	149	8.0	168.8
OK-4026.35.8	40	26.3	5.8	39.2	OK-100798.0	100	79	8.0	99.0	OK-1801598.0	180	159	8.0	178.8
OK-40294.2	40	29	4.2	39.3	OK-10084.56.3	100	84.5	6.3	99.0	OK-1901698.0	190	169	8.0	188.8
OK-5034.56.3	50	34.5	6.3	49.0	OK-105848.0	105	84	8.0	103.8	OK-2001798.0	200	179	8.0	198.8
OK-50394.2	50	39	4.2	49.3	OK-110898.0	110	89	8.0	108.8	OK-2101898.0	210	189	8.0	208.4
OK-6041.77	60	41.7	7.0	59.2	OK-11094.56.3	110	94.5	6.3	109.0	OK-2201998.0	220	199	8.0	218.4
OK-60494.2	60	49	4.2	59.3	OK-115948.0	115	94	8.0	113.8	OK-2302098.0	230	209	8.0	228.4
OK-6344.77.0	63	44.7	7.0	62.2	OK-120998.0	120	99	8.0	118.3	OK-2402198.0	240	219	8.0	238.4
OK-6347.56.3	63	47.5	6.3	62.0	OK-1251048.0	125	104	8.0	123.8	OK-2502298.0	250	229	8.0	248.4
OK-7051.77.0	70	51.7	7.0	69.2	OK-125109.56.3	125	109.5	6.3	124.0	OK-280225.58.0	280	255.5	8.0	278.4
OK-70594.2	70	59	4.2	69.3	OK-1301098.0	130	109	8.0	128.8	OK-3002729.5	300	272	9.5	297.8
OK-75548.0	75	54	8.0	74.2	OK-130114.56.3	130	114.5	6.3	129.0	OK-3202929.5	320	292	9.5	317.8
OK-7559.56.3	75	59.5	6.3	74.0	OK-1351148.0	135	114	8.0	133.5	OK-3303029.5	330	302	9.5	327.8
OK-80598.0	80	59	8.0	79.0	OK-135119.56.3	135	119.5	6.3	134.0	OK-3503229.5	350	322	9.5	347.8
OK-8064.56.3	80	64.5	6.3	79.0	OK-1401198.0	140	119	8.0	138.8	OK-3703429.5	370	342	9.5	367.8
OK-85648.0	85	64	8.0	84.0	OK-1451248.0	145	124	8.0	143.8	OK-4203929.5	420	392	9.5	417.8
OK-90698.0	90	69	8.0	89.0	OK-1501298.0	150	129	8.0	148.8

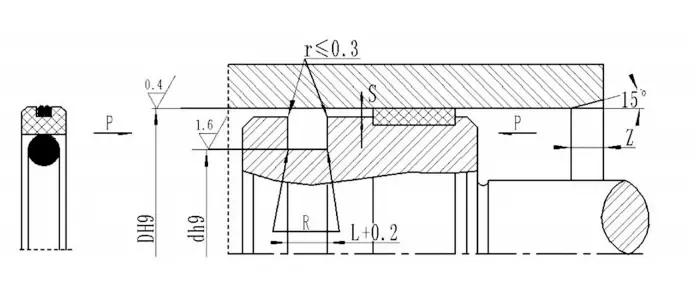

RC63

Faixa de abertura D H9	Diâmetro da ranhura D H9		Largura do sulco L⁺⁰^.²	Folga radial S_MA_x	Cantos redondos Rmax	Chanfro Z_min	Diâmetro do fio do anel de O d_O
Faixa de abertura D H9	Hidráulico	Baixo atrito pneumático e hidráulico	Largura do sulco L⁺⁰^.²	Folga radial S_MA_x	Cantos redondos Rmax	Chanfro Z_min	Diâmetro do fio do anel de O d_O
6 ~ 13	D-3	D-3.5	2.5	0.2	0.4	3	1.9
14 ~ 26	D-4	D-4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	D-6	D-6.6	4.7	0.3	1	5	3.5
57 ~ 169	D-10	D-10.6	7.5	0.35	1	6	5.7
170 ~ 1500	D-15	D-15.6	11.0	0.4	2.5	8	8.6

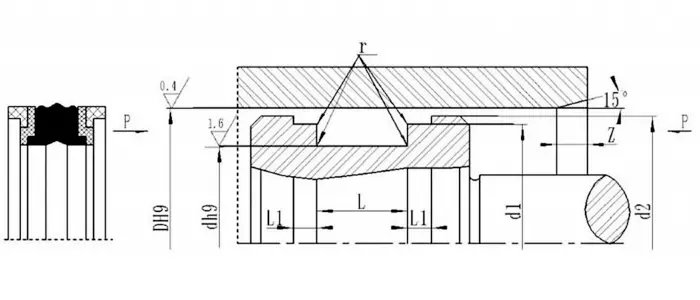

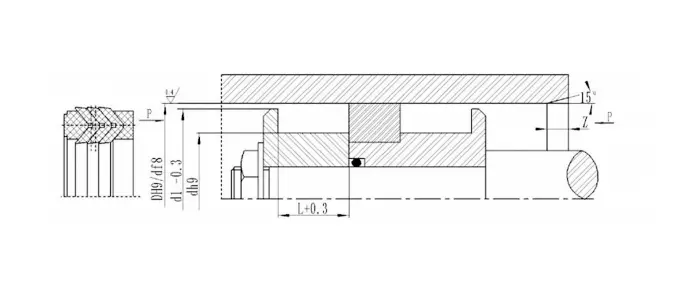

Kdas

modelo	tamanho						modelo	tamanho
modelo	D	d	D1	D2	L	L1	modelo	D	d	D1	D2	L	L1
KDAS-20	20	11	17	19	13.5	2.1	KDAS-25/2	25	16	22	24	13.5	2.1
KDAS-22	22	13	19	21	13.5	2.1	KDAS-28	28	19	25	27	13.5	2.1
KDAS-25/1	25	15	22	24	12.5	4	KDAS-30	30	21	27	29	13.5	2.1

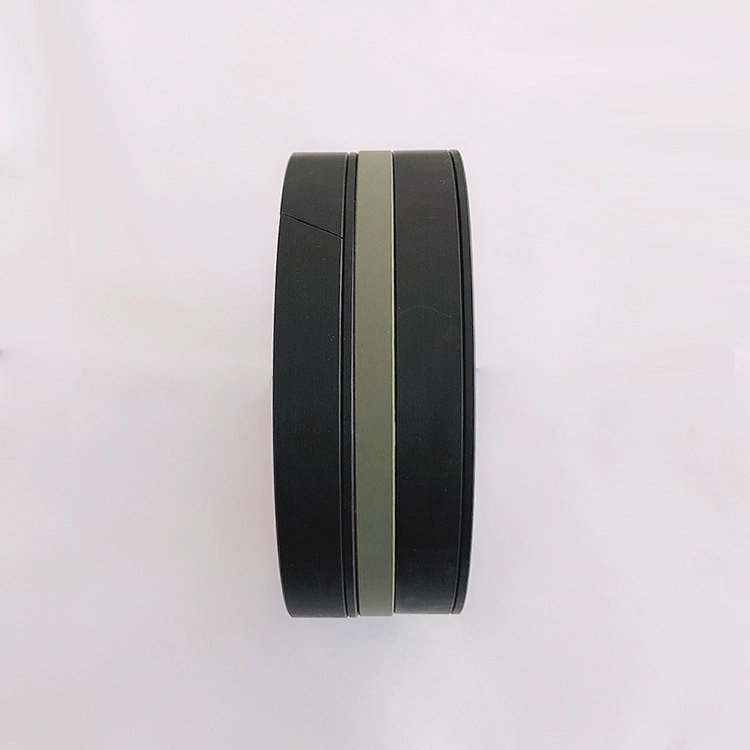

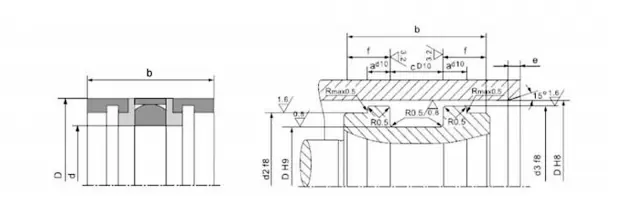

GDKK

Número do produto	D	d	b	d₂	d₃	a	c	f	e
GDKK-40	40	26	32	32	36	3	15.5	8.25	7
GDKK-45	45	31	32	37	41		15.5	8.25
GDKK-50	50	34	39	42	46		20.5	9.25
GDKK-56	56	40		48	52
GDKK-63	63	47		55	59
GDKK-65	65	49		57	61
GDKK-70	70	54		62	66
GDKK-75	75	59		67	71
GDKK-80	80	62	43	72	76		22.5	10.25
GDKK-85	85	67		77	81
GDKK-90	90	72		82	86
GDKK-95	95	77		87	91
GDKK-100	100	82		92	96				10
GDKK-110	110	92		102	106
GDKK-115	115	97		107	111
GDKK-120	120	102		112	116

RC64

Faixa de abertura D H9	Diâmetro do sulco DH9	Largura do sulco L⁺^0.²	Cantos arredondados Rmax	Folga radial Smax	Chanfro Zmin	Diâmetro do fio do anel de O d_O
14 ~ 22.9	D-5.2	3.8	0.6	0.25	3	2.65
23 ~ 49,9	D-6.6	4.8	1	0.3	4	3.55
50 ~ 119,9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-3.0	9.5	1.8	0.4	8	7.00
Nota: Para o diâmetro do cilindro ≤30 mm, recomenda -se o sulco aberto.

Spg

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

RC66

Exemplo de ordem: rc66-ddl-ptfe3-r01 (diâmetro externodiâmetro internolargura da ranhura) ptfe3, r01- Código de material
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
Nota: As dimensões não estão listadas nesta tabela, entre em contato conosco.

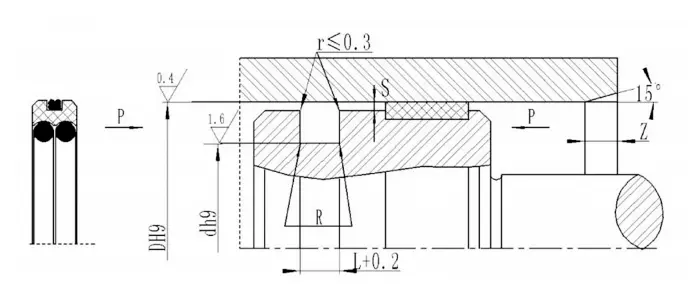

RC67

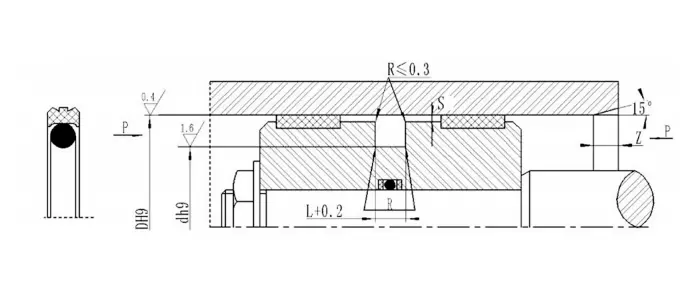

DH9	d h9	L⁺⁰^.²	Z	R	DH9	d h9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

RCEK

Especificações e dimensões
Diâmetro do cilindro	Diâmetro inferior	Diâmetro base	Largura	Guia min	Diâmetro do cilindro	Diâmetro inferior	Diâmetro base	Largura	Guia min
DH9	d h9	D 1	L	Z	DH9	d h9	D 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

Exemplo de pedido AQ0800 80 × 64,5 × 6,3 (D × D × L) PTFE3-R01 PTFE3 R01 Código de materiais
Número do produto	D	d	L⁺⁰^.²	R_MA_x	Número do produto	D	d	L⁺⁰^.²	R_MA_x	Número do produto	D	d	L⁺⁰^.²	R_MA_x
AQ0160	16	5	4.2	0.8	AQ0800L	80	64.5	6.3	1.2	AQ1500	150	129	8.1	1.6
Add0180	18	7	42	0.8	AQ0800	80	59	8.1	1.6	AQ1600	160	139	8.1	1.6
AQ0200	20	9	4.2	0.8	AQ0850L	85	69.5	6.3	1.2	AQ1700	170	149	8.1	1.6
AQ0220	22	11	4.2	0.8	AQ0850	85	64	8.1	1.6	AQ1800	180	159	8.1	1.6
AQ0250	25	14	4.2	0.8	AW0900L	90	74.5	6.3	1.2	AQ1900	190	169	8.1	1.6
AQ0280	28	17	4.2	0.8	AQ0900	90	69	8.1	1.6	AQ2000	200	179	8.1	1.6
AQ0300	30	19	4.2	0.8	AQ0950L	95	79.5	6.3	1.2	AQ2100	210	189	8.1	1.6
AQ0320	32	21	4.2	0.8	AQ0950	95	74	8.1	1.6	AQ2200	220	199	8.1	1.6
AQ0350	35	24	4.2	0.8	AQ1000L	100	84.5	6.3	1.2	AQ2300	230	209	8.1	1.6
AQ0400	40	29	4.2	0.8	AQ1000	100	79	8.1	1.6	AQ2400	240	219	8.1	1.6

Aqf

Exemplo de pedido AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 Código de material
Número do produto	D H9	d H9	L⁺⁰^.²	R_MA_x	Número do produto	D H9	d H9	L⁺⁰^.²	R_MA_x	Número do produto	D H9	d H9	L⁺⁰^.²	R_MA_x
AQF0400	40	30	6.3	1.2	AQF01150	115	102	8.3	1.6	AQF3200	320	302	12.3	3
AQF0420	42	32	6.3	1.2	AQF01200	120	107	8.3	1.6	AQF3500	350	332	12.3	3
AQF0450	45	35	6.3	1.2	AQF01250	125	112	8.3	1.6	AQF4000	400	382	12.3	3
AQF0480	48	38	6.3	1.2	AQF01300	130	117	8.3	1.6	AQF4200	420	402	12.3	3
AQF0500	50	40	6.3	1.2	AQF1350	135	117	12.3	3	AQF4500	450	432	12.3	3
AQF0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	AQF4800	480	449	16.3	3
AQF0550	55	45	6.3	1.2	AQF1500	150	132	12.3	3	AQF5000	500	469	16.3	3
AQF0600	60	50	6.3	1.2	AQF1600	160	142	12.3	3	AQF6000	600	569	16.3	3
AQF0630	63	53	6.3	1.2	AQF1700	170	152	12.3	3	AQF7000	700	669	16.3	3

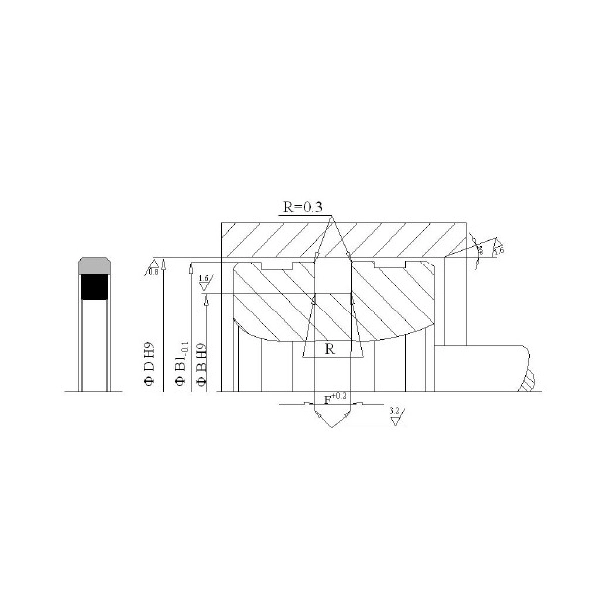

Rckr

D	d	L	D1	D	d	L	D1	D	d	L	D1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

RPW

Faixa de abertura D H9			Diâmetro do sulco d h9	Largura do sulco L⁺⁰^.²	Folga radial smax		Cantos arredondados Rmax	Chanfro Z	Diâmetro do fio do anel de O
Tipo padrão RPW	Carga leve RPW-Q	Carga pesada RPW-Z	Diâmetro do sulco d h9	Largura do sulco L⁺⁰^.²	0 ~ 20MPA	20-40MPA	Cantos arredondados Rmax	Chanfro Z	Diâmetro do fio do anel de O
8 ~ 14.9	15 ~ 39,9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39,9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132,9	15 ~ 39,9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132,9	133 ~ 329.9	40 ~ 79,9	D-155	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330 ~ 669.9	80 ~ 132,9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Nota: 1. Para diâmetro do orifício ≤ 30 mm, é recomendável usar o sulco aberto.
2. Para pressão> 40MPa, a área radicular do selo usa tolerância de ajuste H8/F8.

TDA


Número do pedido	Dh8	DH9	L+0,2	Número do pedido	Dh8	DH9	L+0,2	Número do pedido	Dh8	DH9	L+0,2
TDA0400	40	32	7.5	TDA1150	115	100	13	TDA2800	280	260	17
TDA0450	45	37	7.5	TDA1200	120	105	13	TDA3000	300	280	17
TDA0500	50	42	7.5	TDA1250	125	110	13	TDA3200	320	300	17
TDA0550	55	45	7.5	TDA1300	130	115	13	TDA3500	350	320	21
TDA0600	60	45	13	TDA1400	140	120	13	TDA3700	370	345	17
TDA0630	63	53	8.5	TDA1450	145	125	13	TDA3800	380	350	21
TDA0630A	63	48	13	TDA1500	150	130	13	TDA3900	390	360	21
TDA0650	65	50	8.5	TDA1600	160	140	13	TDA4100	410	380	21
TDA0650A	65	50	13	TDA1600A	160	140	17	TDA4300	430	400	21
TDA0700	70	55	13	TDA1700	170	150	17	TDA4500	450	420	21
TDA0750	75	60	13	TDA1800	180	160	17	TDA4800	480	450	21
TDA0800	80	65	13	TDA1900	190	170	17	TDA5000	500	475	17
TDA0850	85	70	13	TDA2000	200	180	17	TDA5100	510	480	21
TDA0900	90	75	13	TDA2100	210	190	17	TDA5900	590	560	21
TDA0950	95	80	13	TDA2200	220	200	17	TDA6000	600	570	21
TDA1000	100	85	13	TDA2250	225	205	17	TDA6700	670	640	21
TDA1100	110	95	13	TDA2500	250	230	17
Nota: Se as especificações necessárias não estiverem nesta tabela, entre em contato conosco.

TdMA

Dimensões de instalação										Comprimento de chanfro
Diameterdh8 do cilindro	Groove Diameterdh9		Largura do slot L+0,2		Altura de vedação H				Faixa de diâmetro do cilindro		Comprimento de chanfro eas
40-120	D-10		16		15				40-124		7
121-300	D-12		16		15				125-299		10
301-380	D-14		16		15				300-630		15
> 380	D-16		16		15

Número do pedido	Dh8	DH9		L^+0.2	Número do pedido	Dh8	DH9	L^+0.2		Número do pedido		Dh8	DH9	L^+0.2
TDMA0400	40	30		16	TDMA1150	115	105	16		TDMA2500		250	238	16
TDMA0450	45	35		16	TDMA1200	120	110	16		TDMA2800		280	268	16
TDMA0500	50	40		16	TDMA1250	125	113	16		TDMA3000		300	288	16
TDMA0550	55	45		16	TDMA1300	130	118	16		TDMA3200		320	306	16
TDMA0560	56	46		16	TDMA1350	135	123	16		TDMA3500		350	336	16
TDMA0600	60	50		16	TDMA1400	140	128	16		TDMA3800		380	366	16
TDMA0630	63	53		16	TDMA1500	150	138	16		TDMA4000		400	384	16
TDMA0650	65	55		16	TDMA1600	160	148	16		TDMA4200		420	404	16
TDMA0700	70	60		16	TDMA1700	170	158	16		TDMA4500		450	434	16
TDMA0750	75	65		16	TDMA1800	180	168	16		TDMA4800		480	464	16
TDMA0800	80	70		16	TDMA1900	190	178	16		TDMA5000		500	484	16
TDMA0850	85	75		16	TDMA2000	200	188	16		TDMA5600		560	544	16
TDMA0900	90	80		16	TDMA2100	210	198	16		TDMA6000		600	584	16
TDMA1000	100	90		16	TDMA2200	220	208	16		TDMA6300		630	614	16
TDMA1100	110	100		16	TDMA2250	225	213	16
Nota: As especificações necessárias não estão nesta tabela, mas também podem ser produzidas. Entre em contato conosco.

GGDA

Dimensões de instalação											Comprimento de chanfro
Dimensões de instalação									Faixa de diâmetro do cilindro		Comprimento de chanfro eas
									<99		7
Diâmetro do cilindro Dh8	Groove diâmetro inferior DH9			Largura do slot L⁺⁰^.²	Altura de vedação H				100-199		10
<96	D-16.8			8	7.5				100-199		10
96-190	D-20			10	9.5				200-309		12
191-380	D-28			13	12.5				310-559		15
> 380	D-36			20	19.5				> 599		18

Número do pedido	D H8	d h9	L^+0.2		Número do pedido	D H8	d h9	L^+0.2		Número do pedido	D H8	d h9	L^+0.2
GGDA0400	40	23.2	8		GGDA1050	105	85	10		GGDA2500	250	222	13
GGDA0450	45	28.2	8		GGDA1100	110	90	10		GGDA2800	280	252	13
GGDA0500	50	33.2	8		GGDA1150	115	95	10		GGDA3000	300	272	13
GGDA0550	55	38.2	8		GGDA1200	120	100	10		GGDA3200	320	292	13
GGDA0560	56	39.2	8		GGDA1250	125	105	10		GGDA3500	350	322	13
GGDA0600	60	43.2	8		GGDA1300	130	110	10		GGDA3800	380	352	13
GGDA0630	63	46.2	8		GGDA1350	135	115	10		GGDA4000	400	364	20
GGDA0650	65	48.2	8		GGDA1400	140	120	10		GGDA4200	420	384	20
GGDA0700	70	53.2	8		GGDA1500	150	130	10		GGDA4500	450	414	20
GGDA0750	75	58.2	8		GGDA1600	160	140	10		GGDA4800	480	444	20
GGDA0800	80	63.2	8		GGDA1700	170	150	10		GGDA5000	500	464	20
GGDA0850	85	68.2	8		GGDA1800	180	160	10		GGDA5600	560	524	20
GGDA0900	90	73.2	8		GGDA1900	190	170	10		GGDA6000	600	564	20
GGDA0950	95	78.2	8		GGDA2000	200	172	13		GGDA6300	630	594	20
GGDA1000	100	80	10		GGDA2200	220	192	13
Nota: As especificações necessárias não estão nesta tabela, mas também podem ser produzidas. Entre em contato conosco. O produto máximo disponível é de 1600 mm.

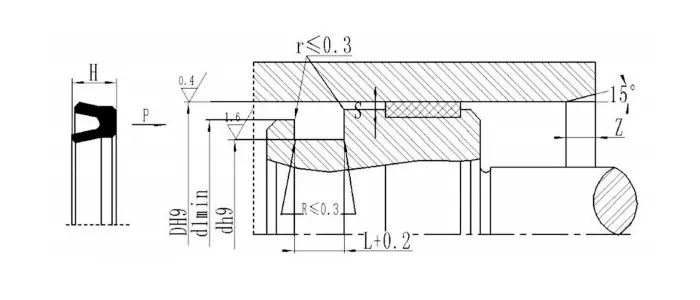

Rcup

Lacuna de extrusão
Pressão MPA	Gap Smax de extrusão
Pressão MPA	Diâmetro do cilindro D≤60 mm						Diâmetro do cilindro D> 60mm
≤5	0.4						0.5
≤10	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
Gráfico de tamanho
Número do produto		D	d	H	L	D1		Número do produto	D	d	H	L	D1
RCUP30159.5		30	15	9.5	10.5	18		Rcup40325.5	40	32	5.5	6.5	35
RCUP301510		30	15	10	11	19		Rcup40328	40	32	8	9	35
RCUP30208		30	20	8	9	24		Rcup40338	40	33	8	9	36
RCUP30226.5		30	22	6.5	7	25		Rcup453010	45	30	10	11	35
Rcup352010		35	20	10	11	25		RCUP503012	50	30	12	13	35
Rcup35258		35	25	8	9	29		RCUP503210	50	32	10	11	35
Rcup352710		35	27	10	11	30		RCUP50358.5	50	35	8.5	9.5	40
Rcup402510		40	25	10	11	30		RCUP503510	50	35	10	11	40
Rcup40306.5		40	30	6.5	7.5	34		RCUP50405	50	40	5	5.5	44
Rcup403010		40	30	10	11	34		RCUP50408	50	40	8	9	43

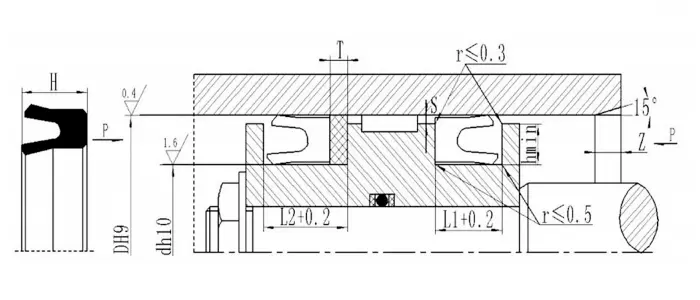

Yxd

Número do produto	D	d	H	L1	L2	T	Número do produto	D	d	H	L1	L2	T
YXD1158	11	5	8	9	10.5	1.5	YXD554710	55	47	10	12	13.5	1.5
YXD1268	12	6	8	9	10.5	1.5	Yxd56 * 48 * 10	56	48	10	12	13.5	1.5
YXD1488	14	8	8	9	10.5	1.5	Yxd60 * 48 * 14	60	48	14	16	18	2
YXD16108	16	10	8	9	10.5	1.5	YXD635114	63	51	14	16	18	2
YXD18128	18	12	8	9	10.5	1.5	Yxd65 * 53 * 14	65	53	14	16	18	2
YXD20148	20	14	8	9	10.5	1.5	YXD705814	70	58	14	16	18	2
YXD22168	22	16	8	9	10.5	1.5	YXD756314	75	63	14	16	18	2
YXD24188	24	18	8	9	10.5	1.5	YXD786614	78	66	14	16	18	2
YXD25198	25	19	8	9	10.5	1.5	Yxd80 * 68 * 14	80	68	14	16	18	2
YXD28228	28	22	8	9	10.5	1.5	Yxd85 * 73 * 14	85	73	14	16	18	2
YXD302210	30	22	10	12	13.5	1.5	YXD907814	90	78	14	16	18	2
YXD322410	32	24	10	12	13.5	1.5	YXD958314	95	83	14	16	18	2
YXD352710	35	27	10	12	13.5	1.5	YXD1008814	100	88	14	16	18	2

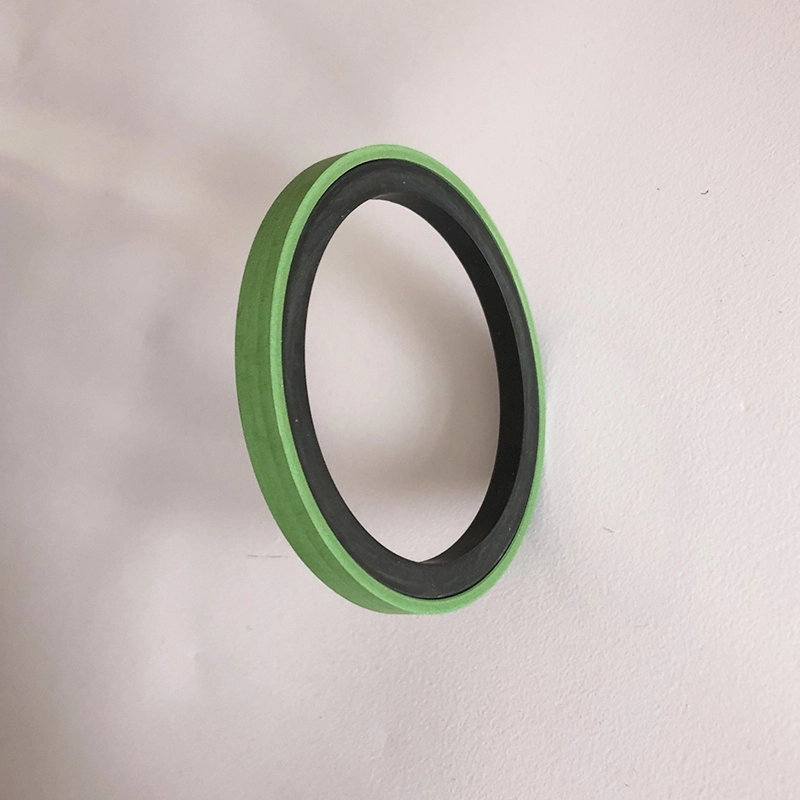

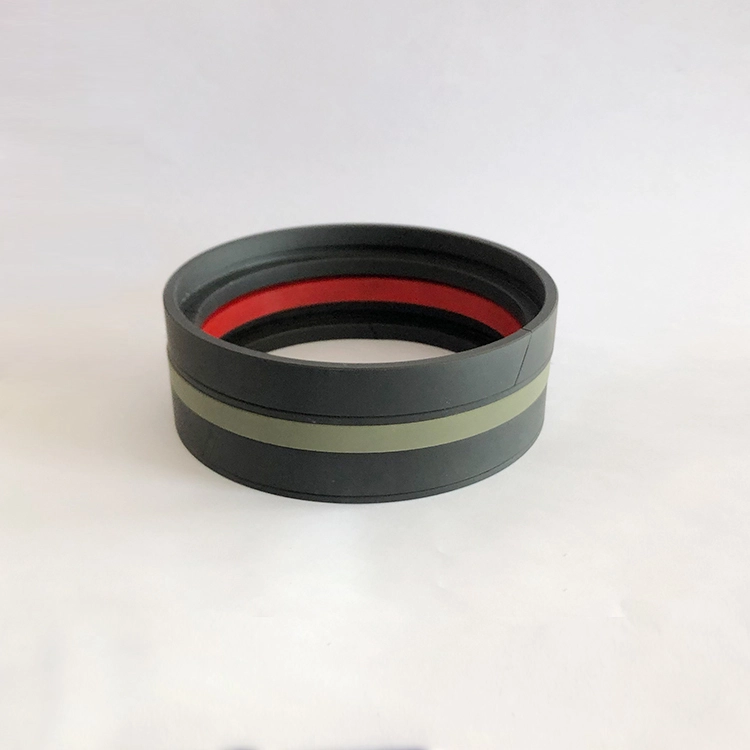

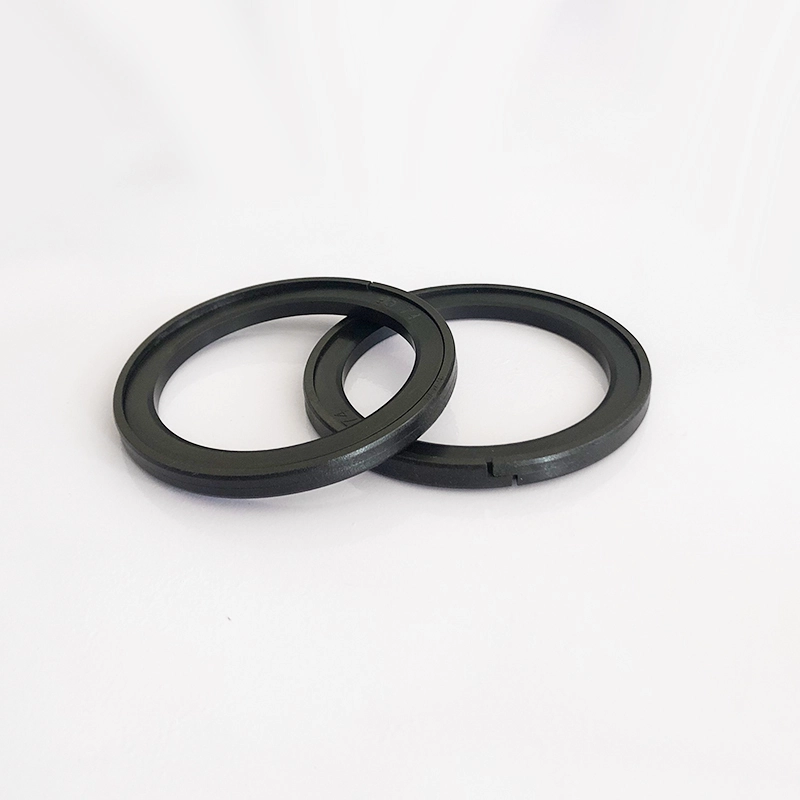

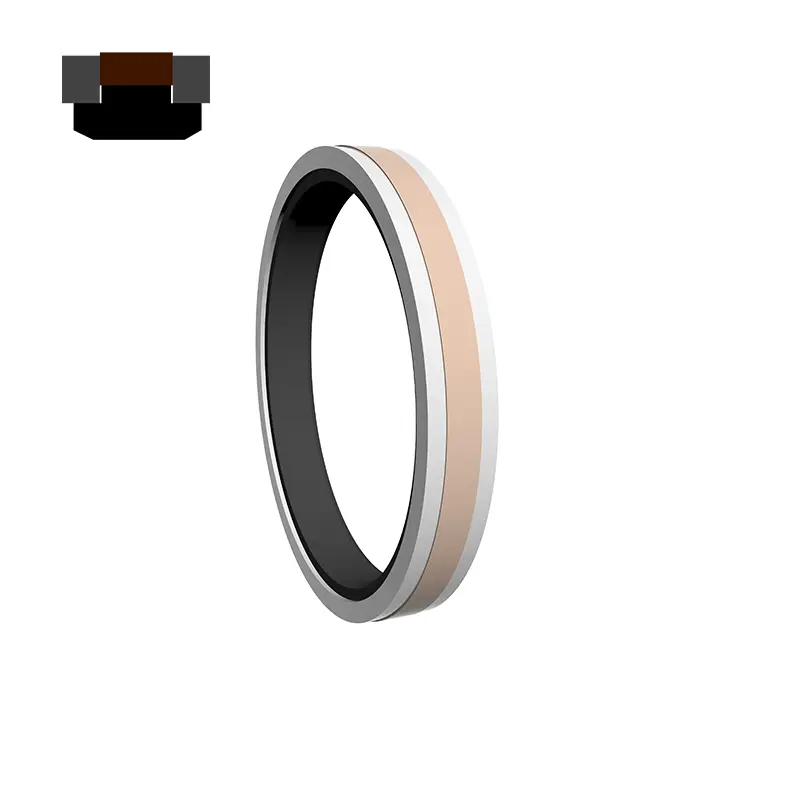

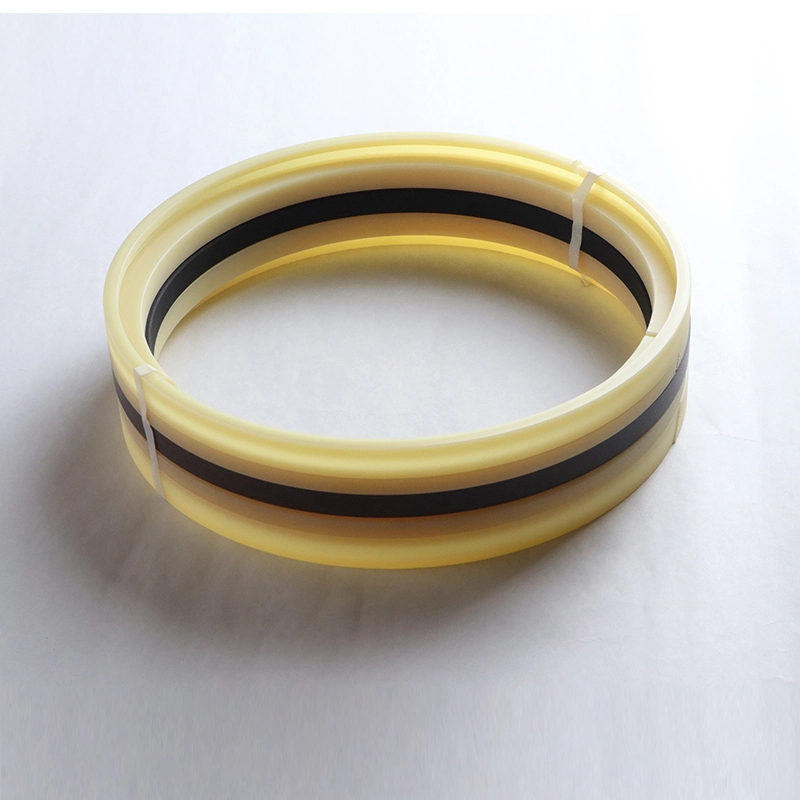

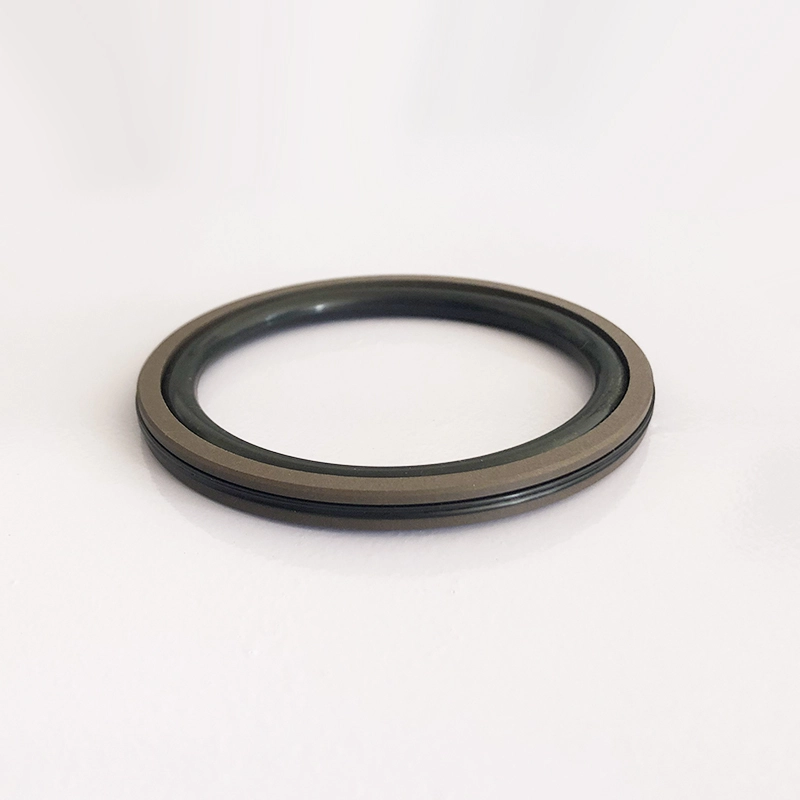

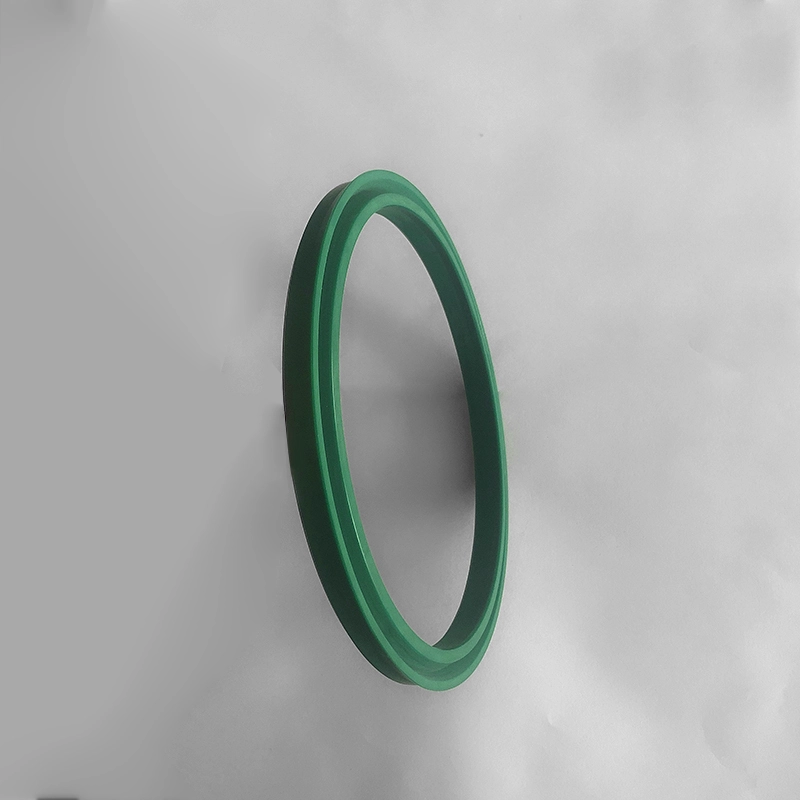

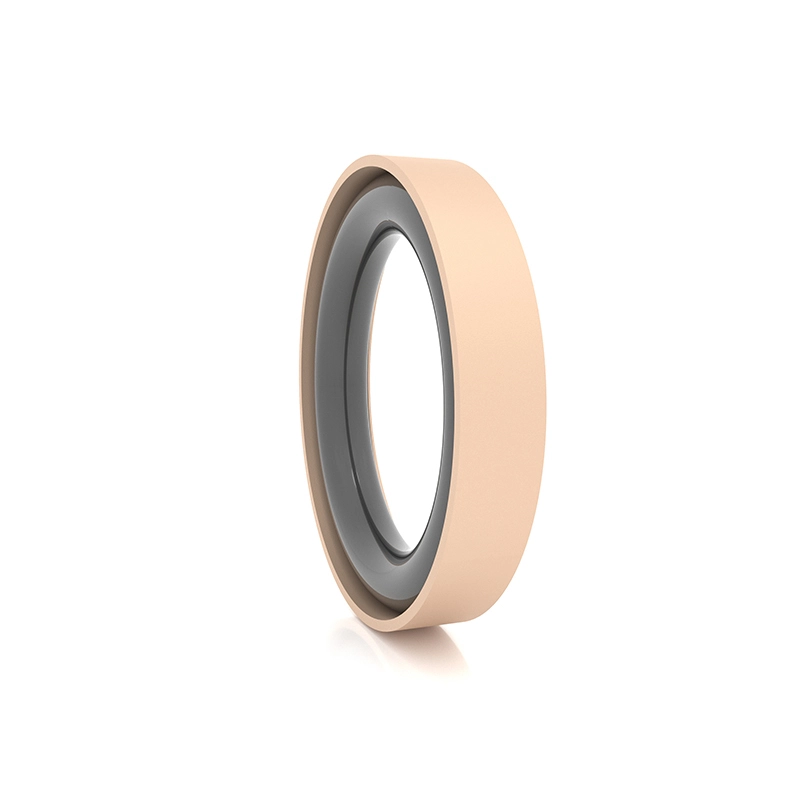

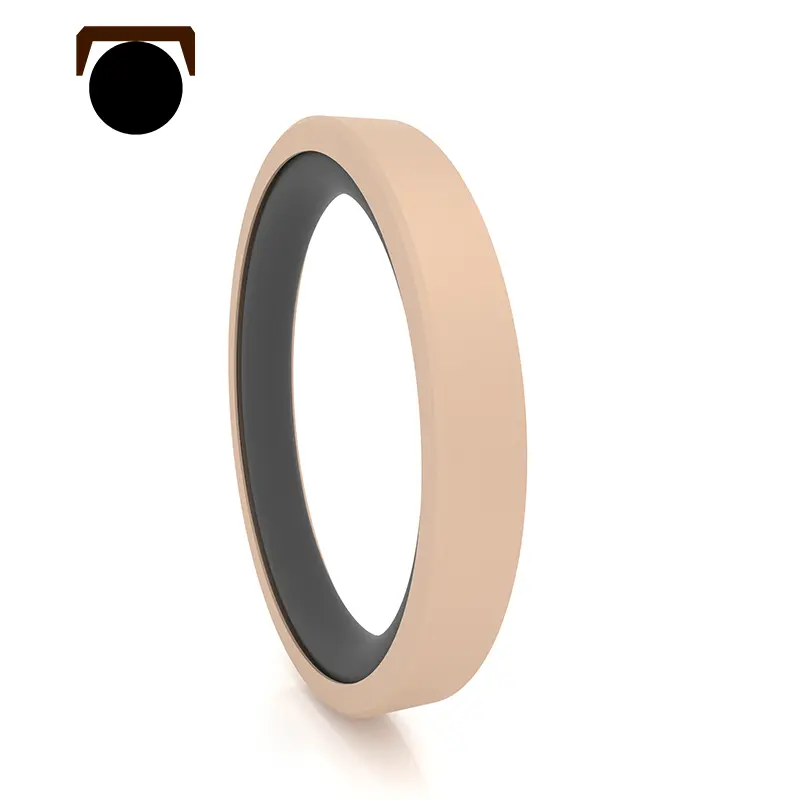

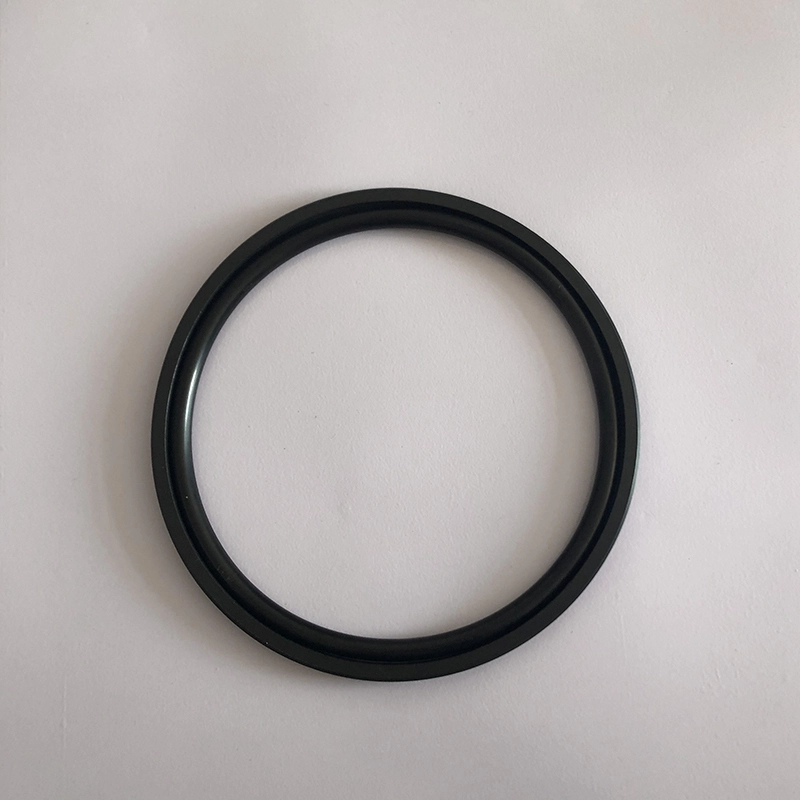

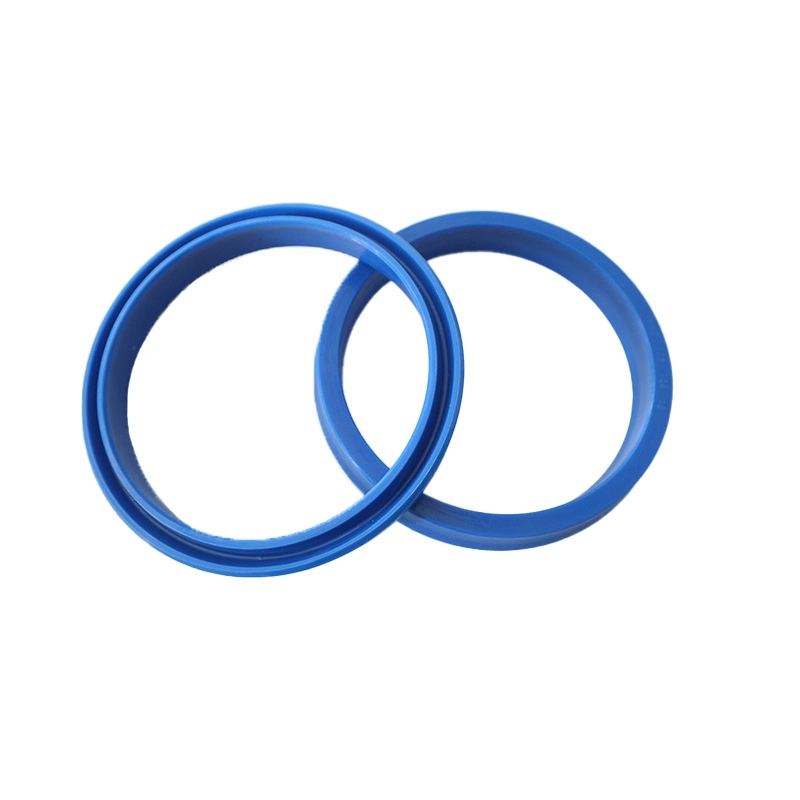

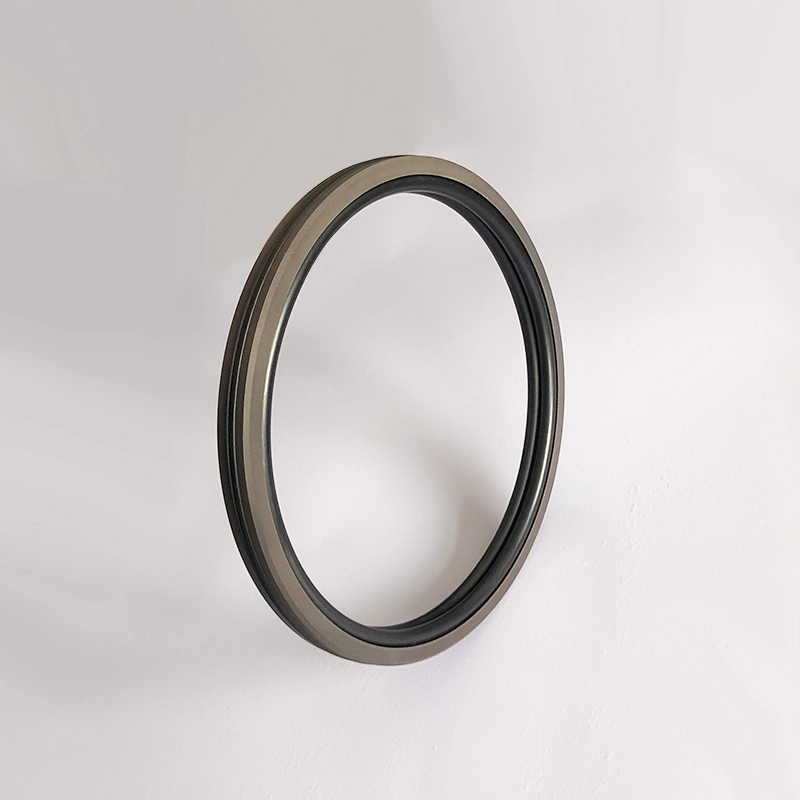

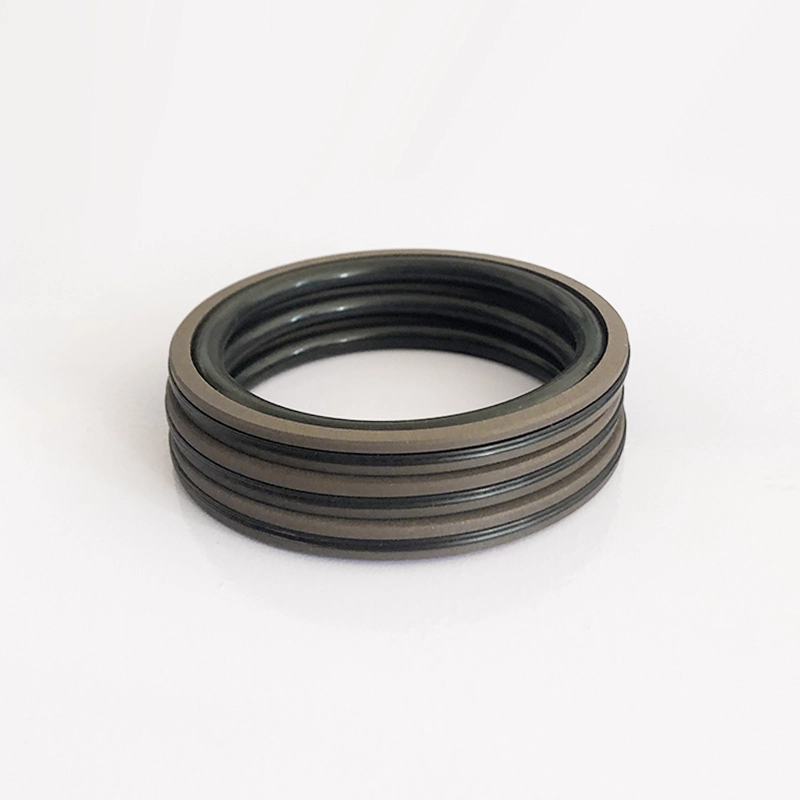

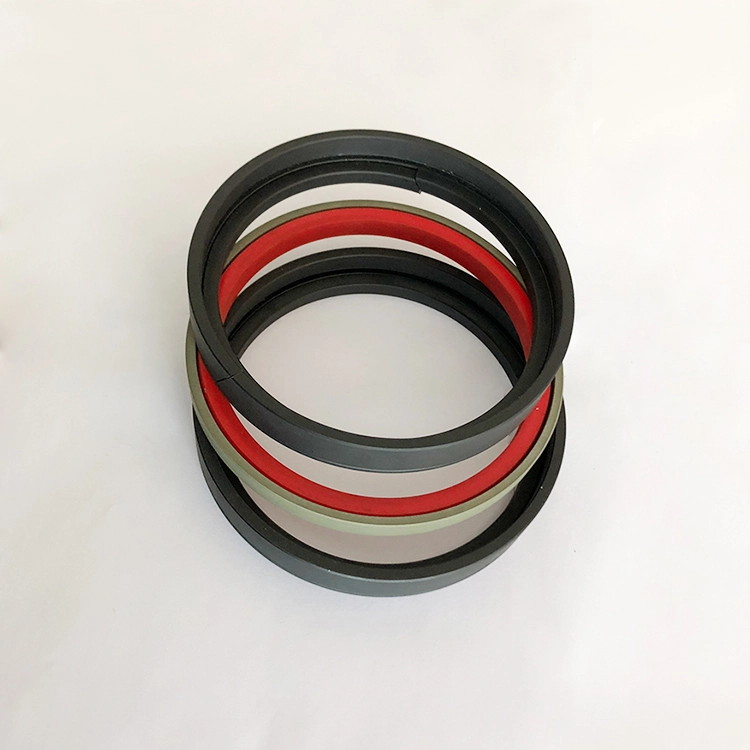

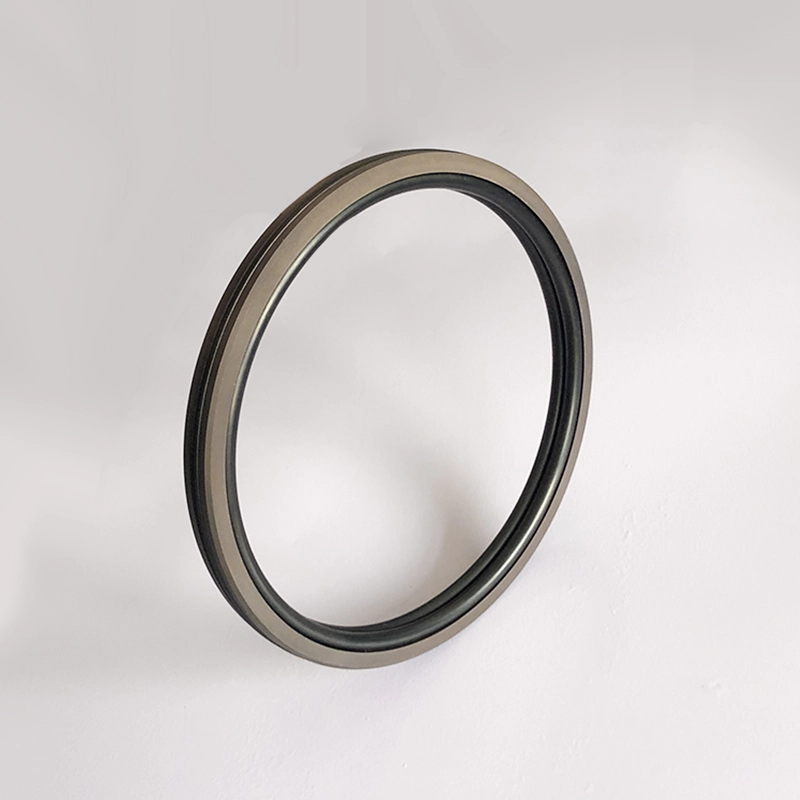

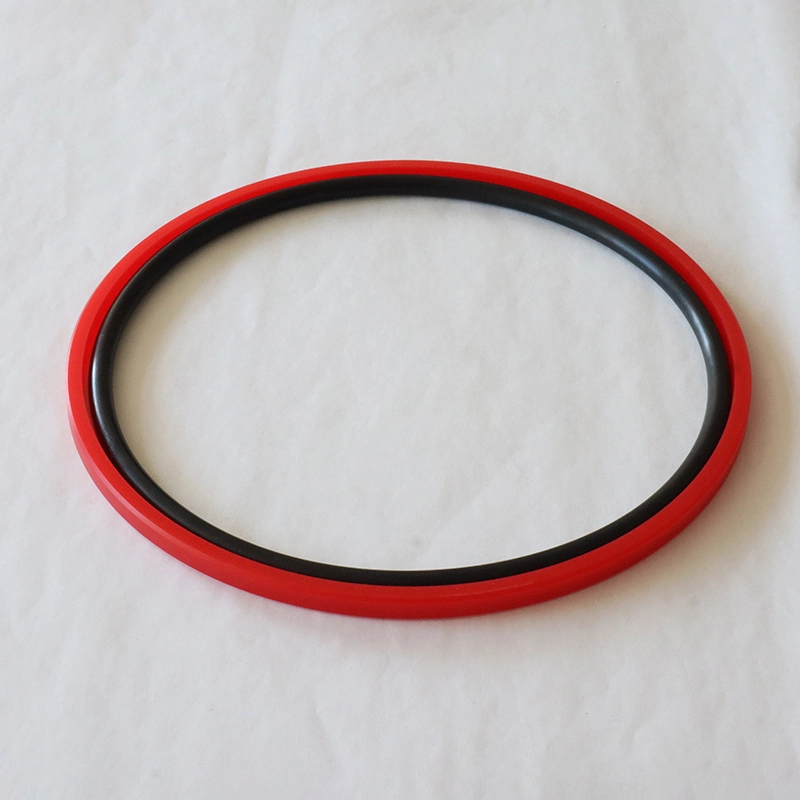

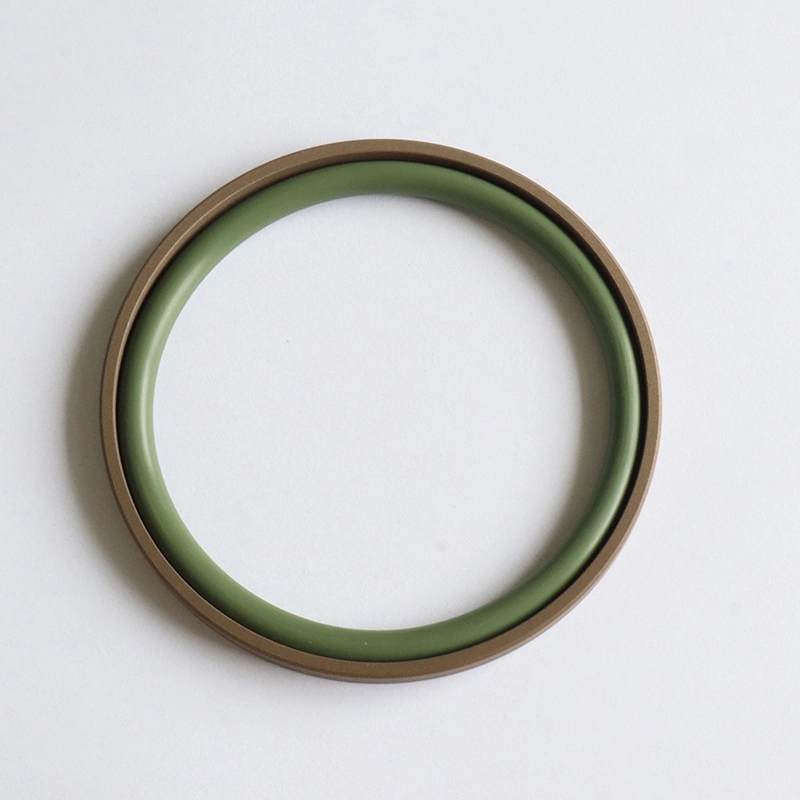

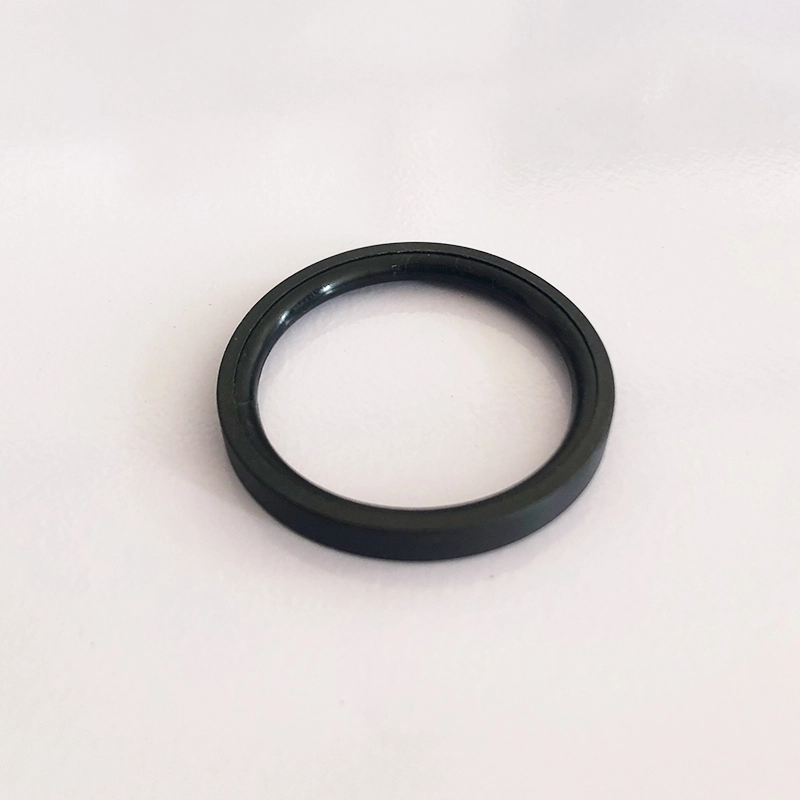

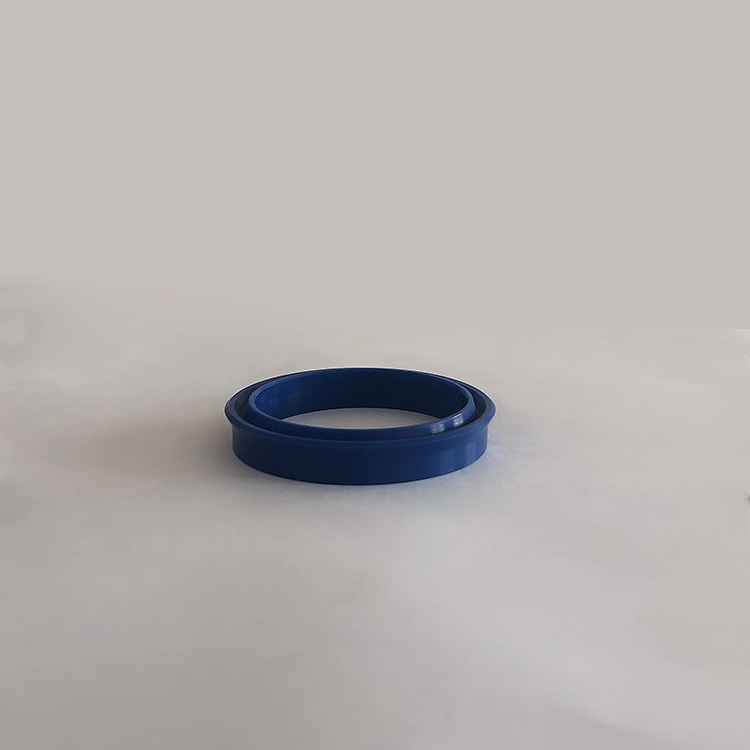

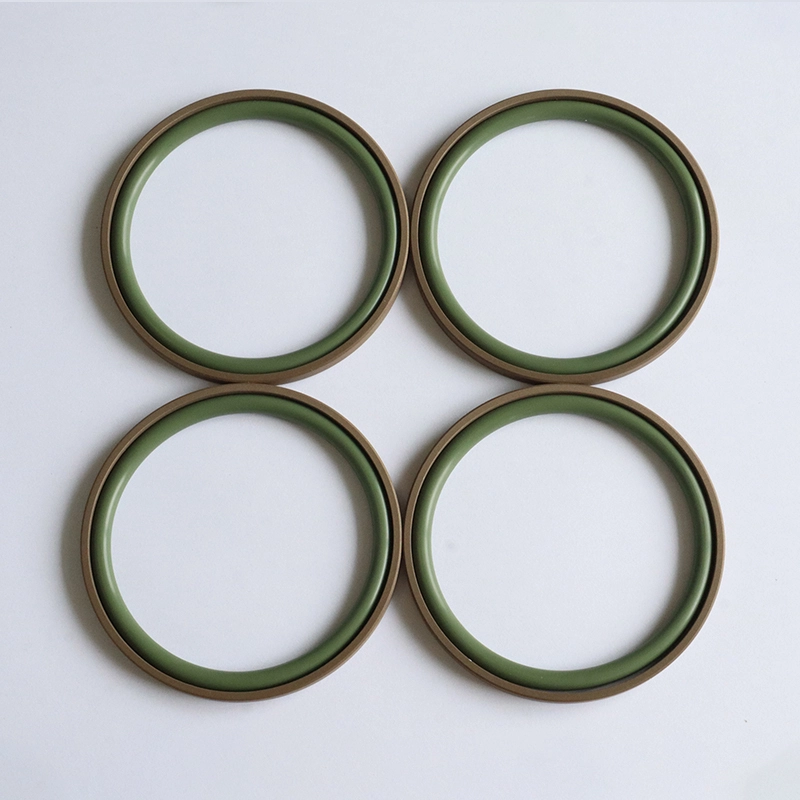

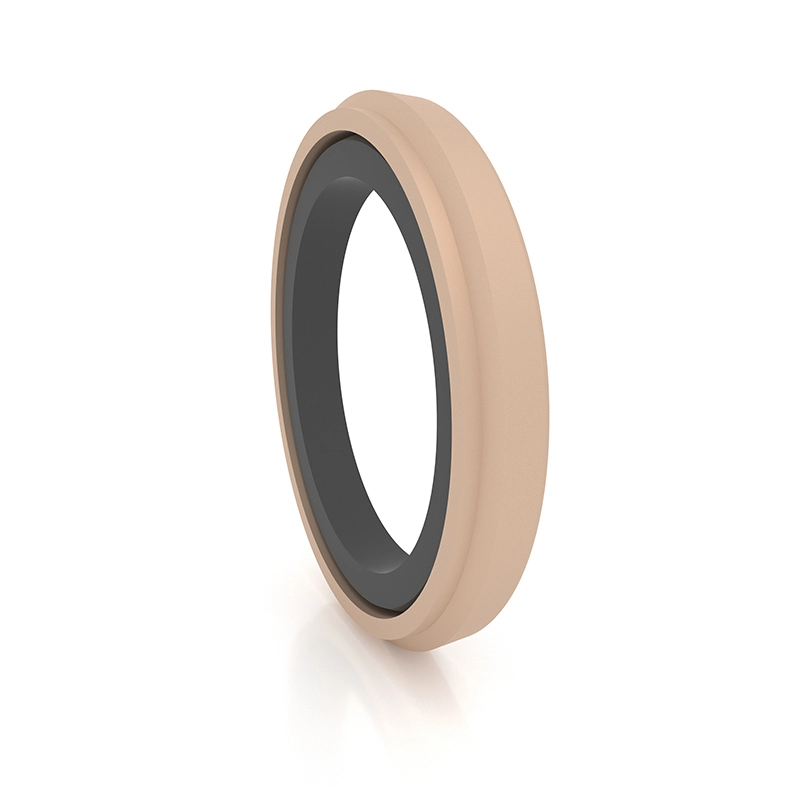

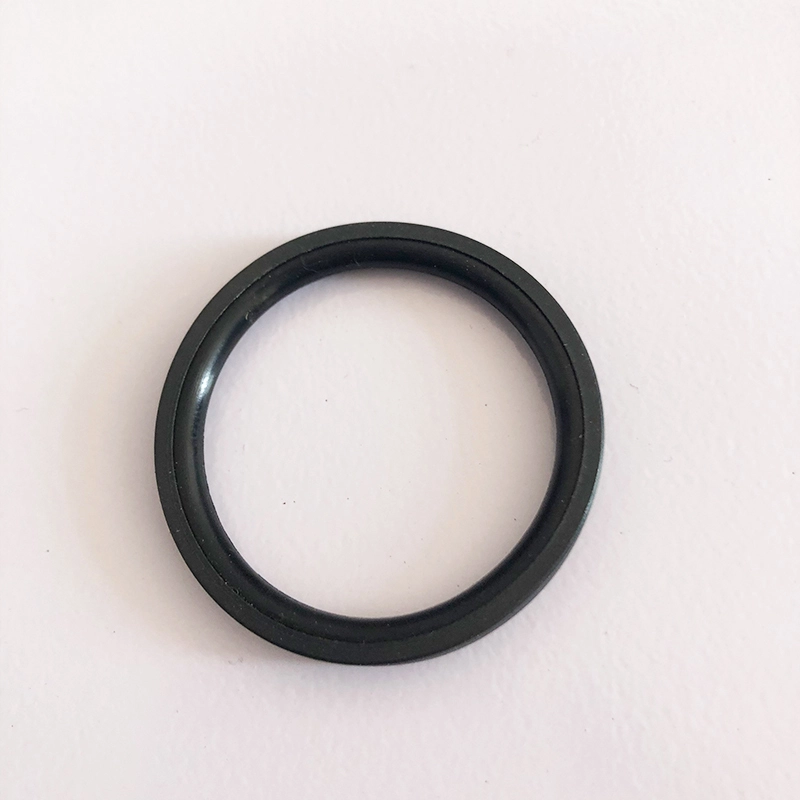

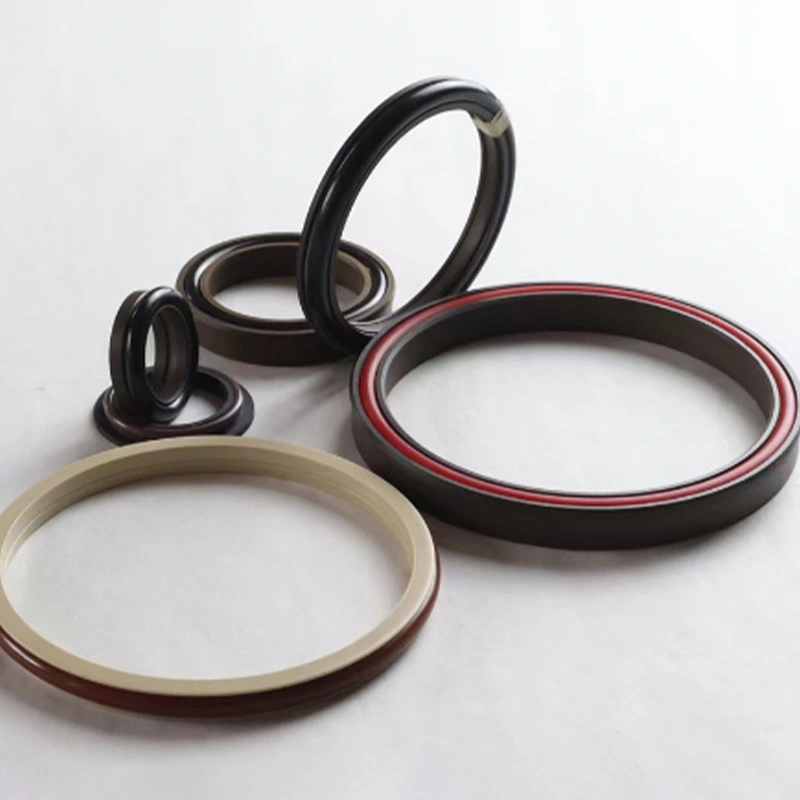

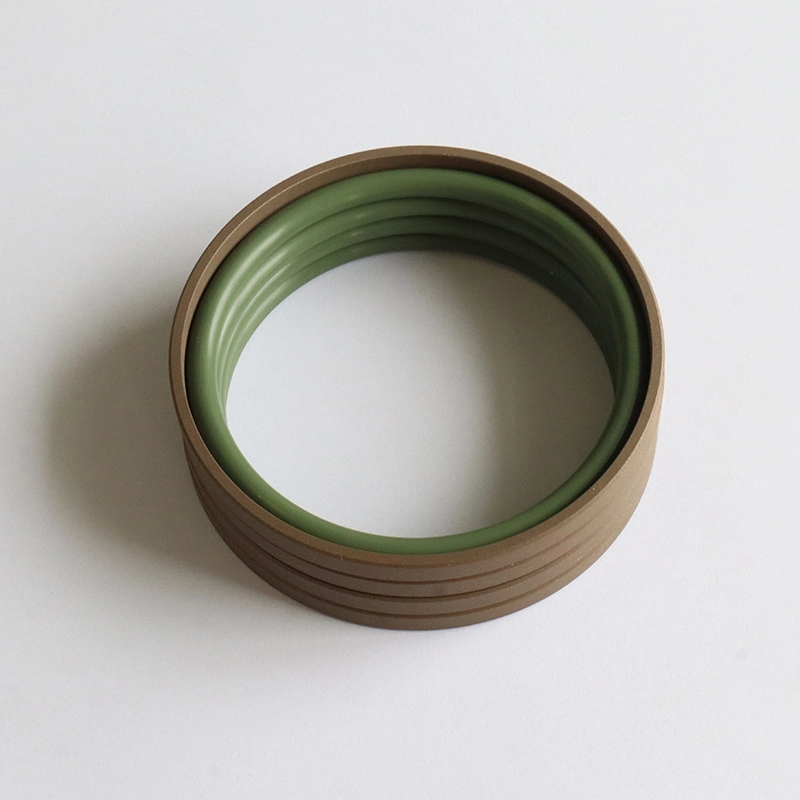

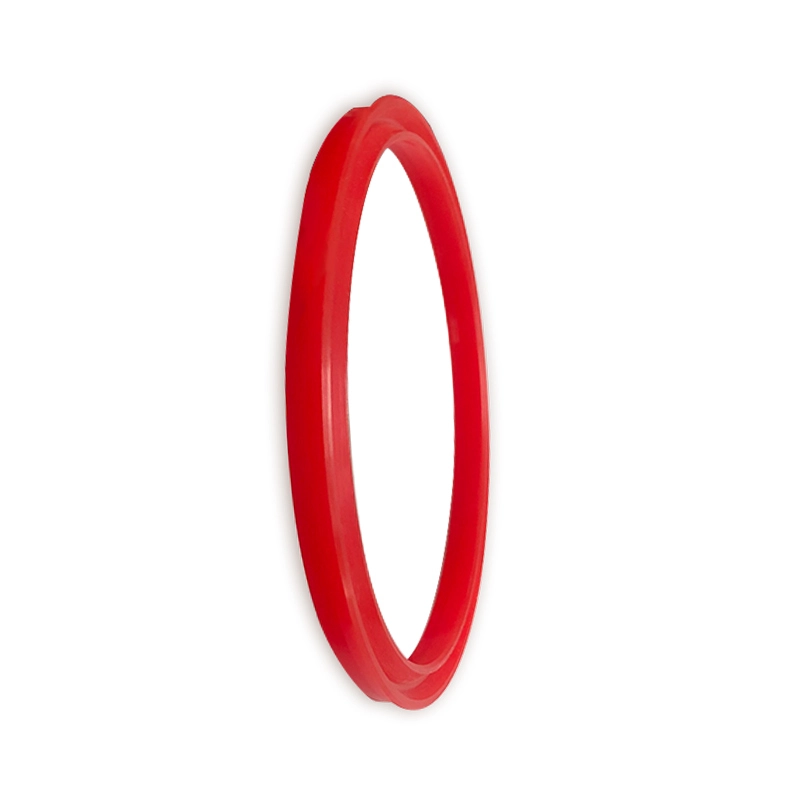

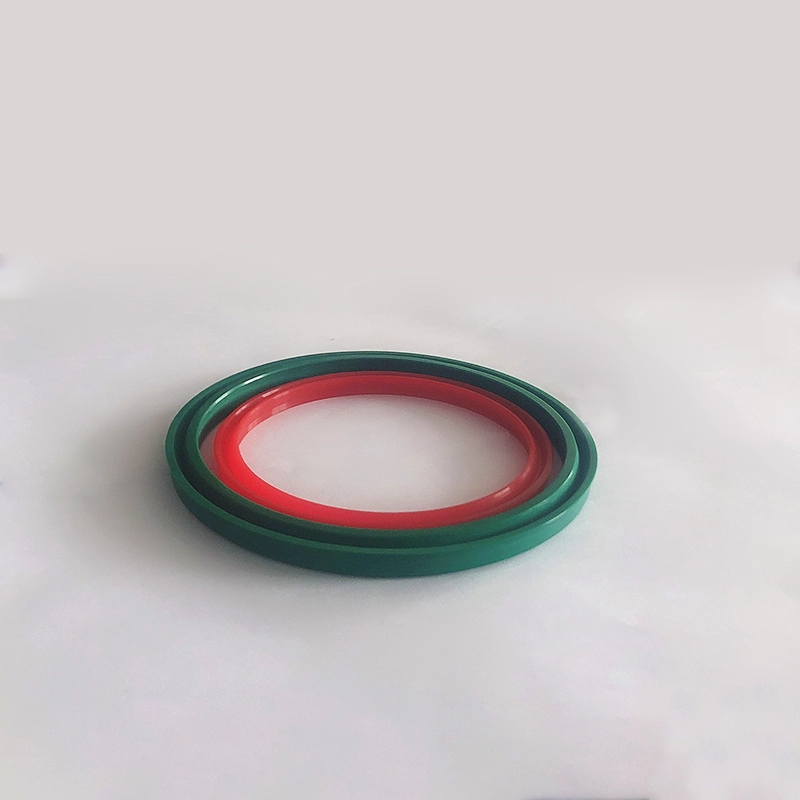

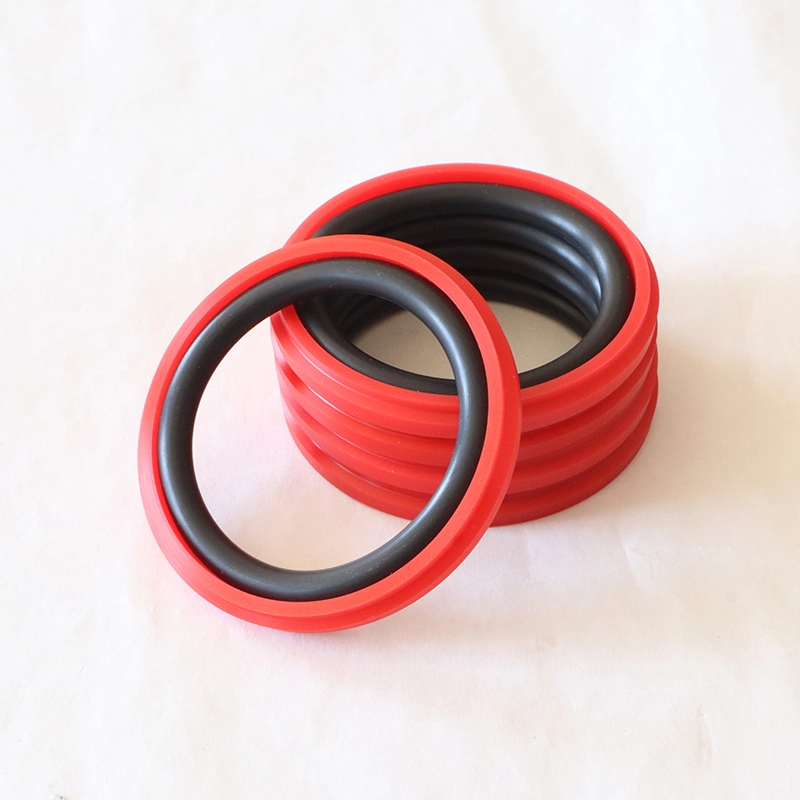

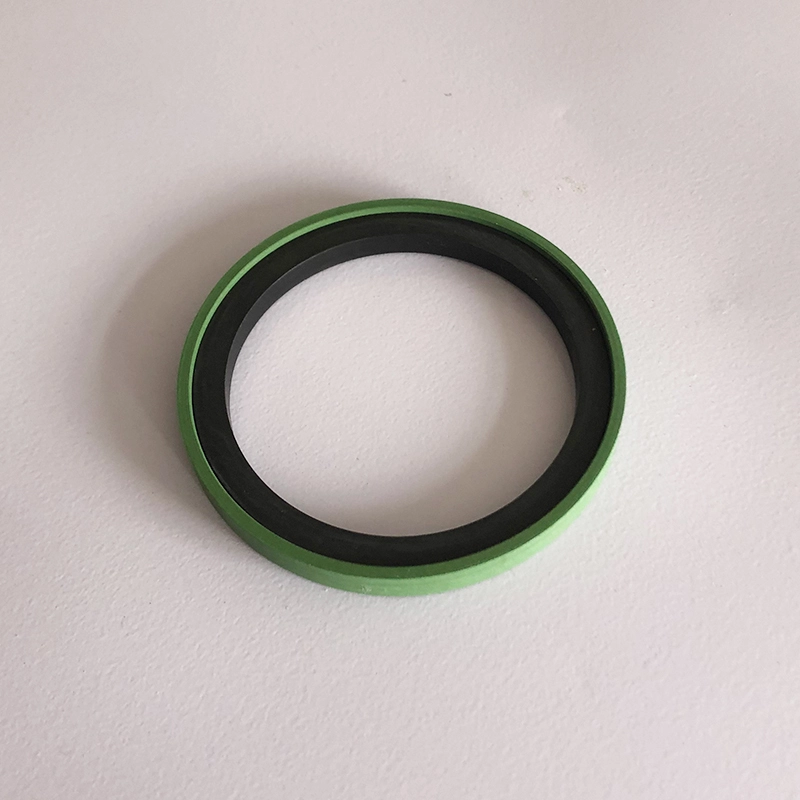

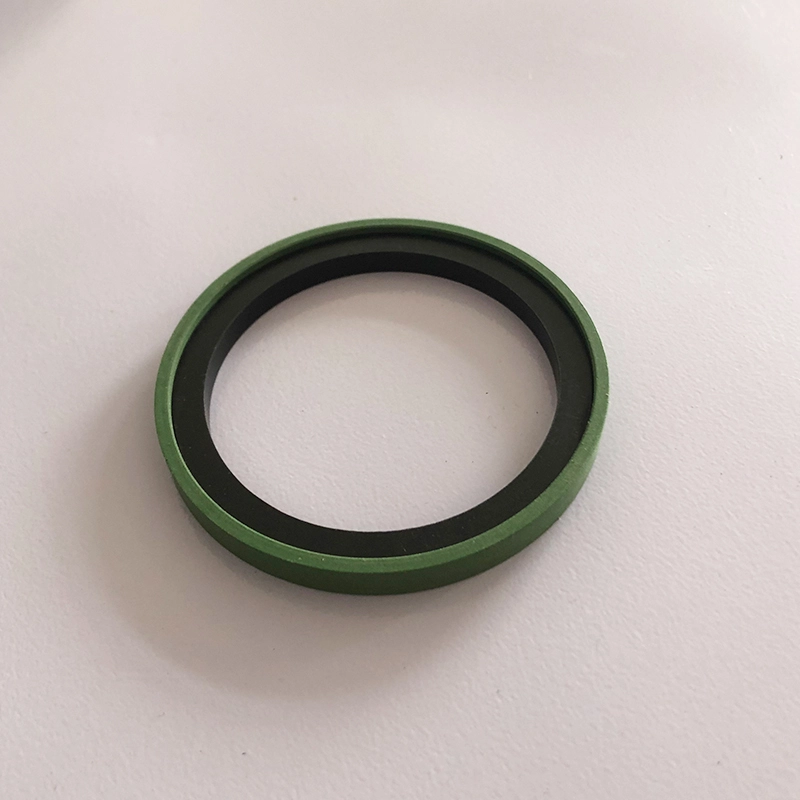

Hydraulic Seals For Piston Holes

Hot Tags: Focas hidráulicas para orifícios

Categoria Relacionada

Enviar consulta

Informações de contato



Endereço

No.1 Ruichen Road, Dongliuting Industrial Park, distrito de Chengyang, cidade de Qingdao, província de Shandong, China


Tel

+86-532-82809839


E-mail

info.sealing@ruichenseal.com

Obtenha preços competitivos, suporte técnico e respostas rápidas. Envie suas especificações para a Ruichen para soluções de vedação personalizadas. Amostras gratuitas disponíveis.
