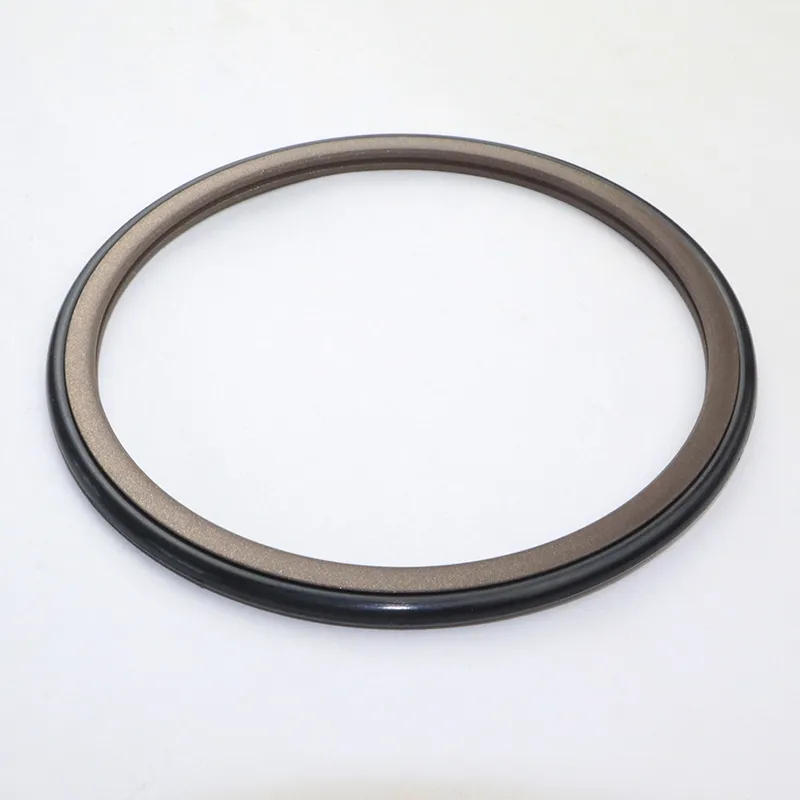

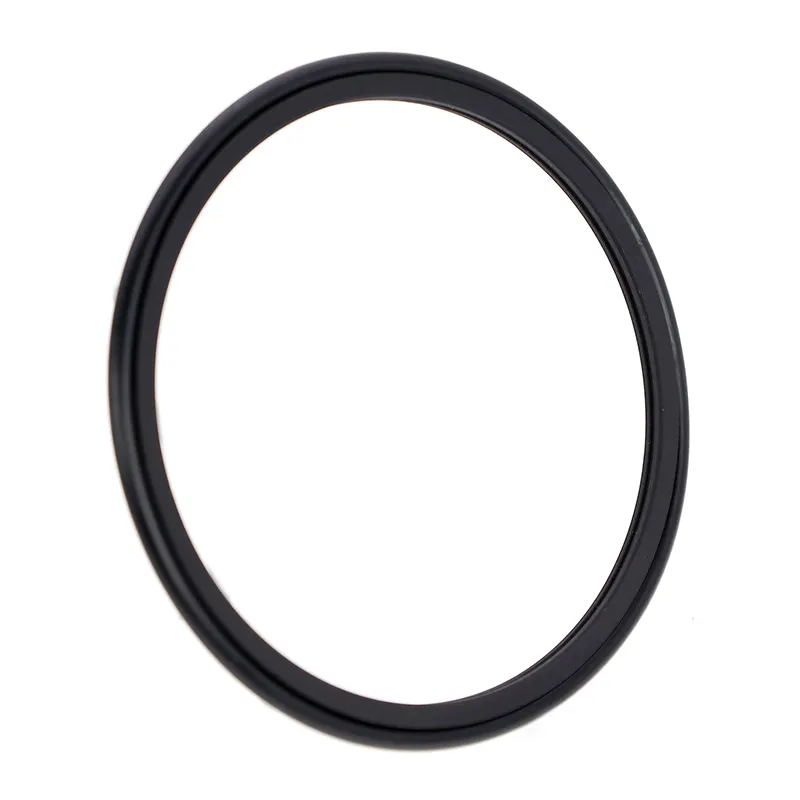

Pressão/MPa |
Temperatura /°C |
Velocidade /m/s |
Médio |
|
≤40 |
-35~+100 (com anel de vedação NBR) |
≤2 |
Óleo hidráulico, emulsão, água, gás, etc. |
|
-20~+200 (com anel de vedação FKM) |

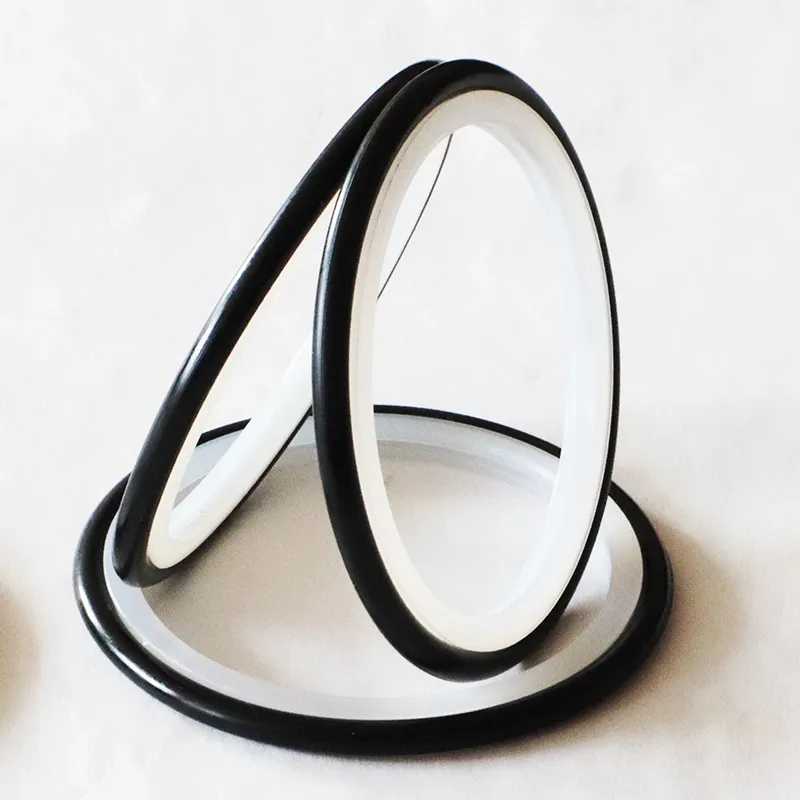

1. Materiais de anel de vedação disponíveis: Borracha de nitrila butadieno R01 (NBR), borracha fluorada R02 (FKM), etc.

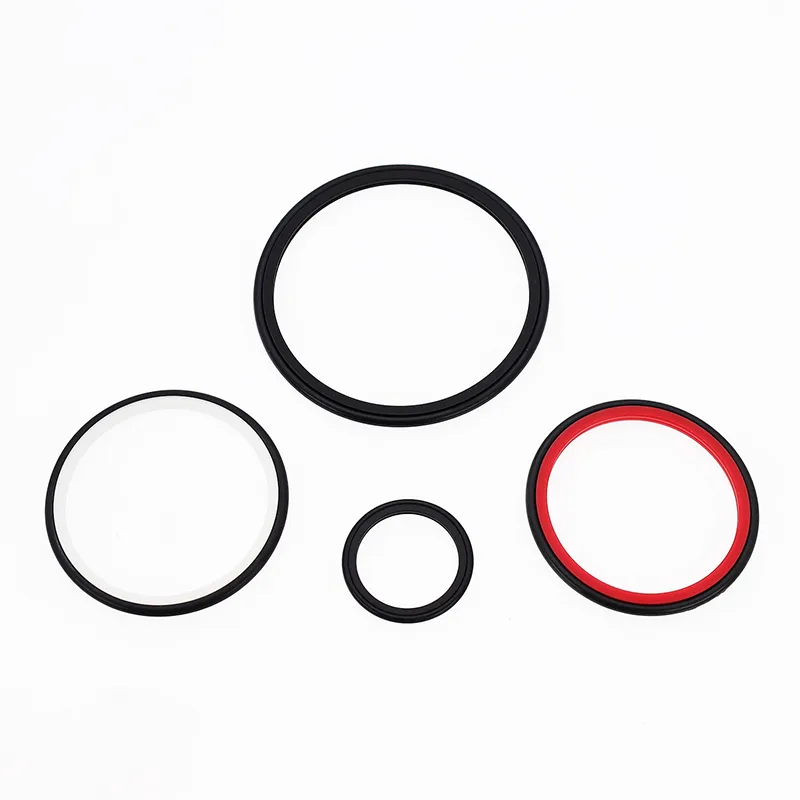

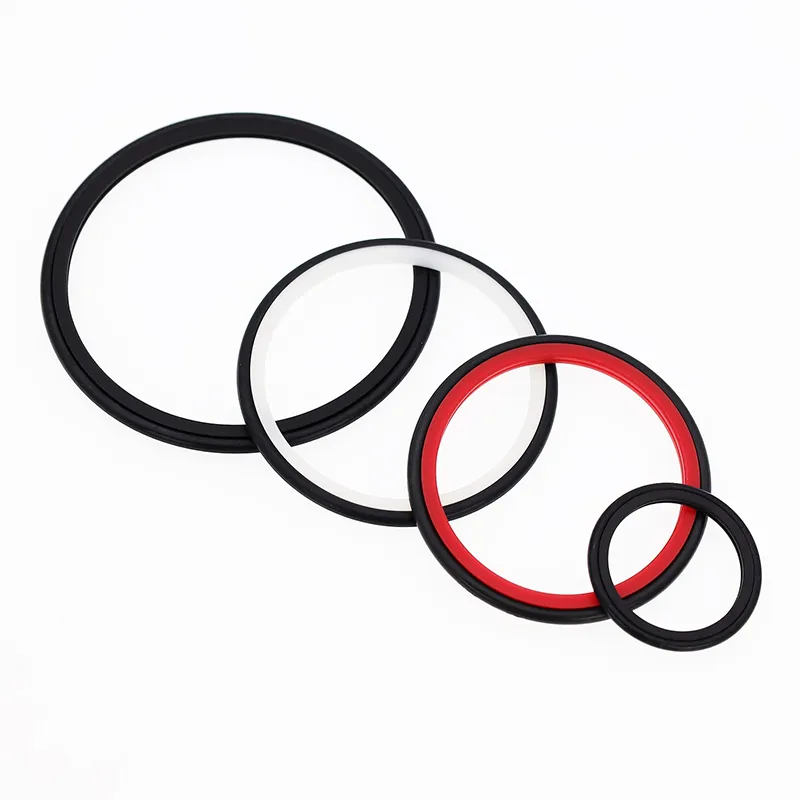

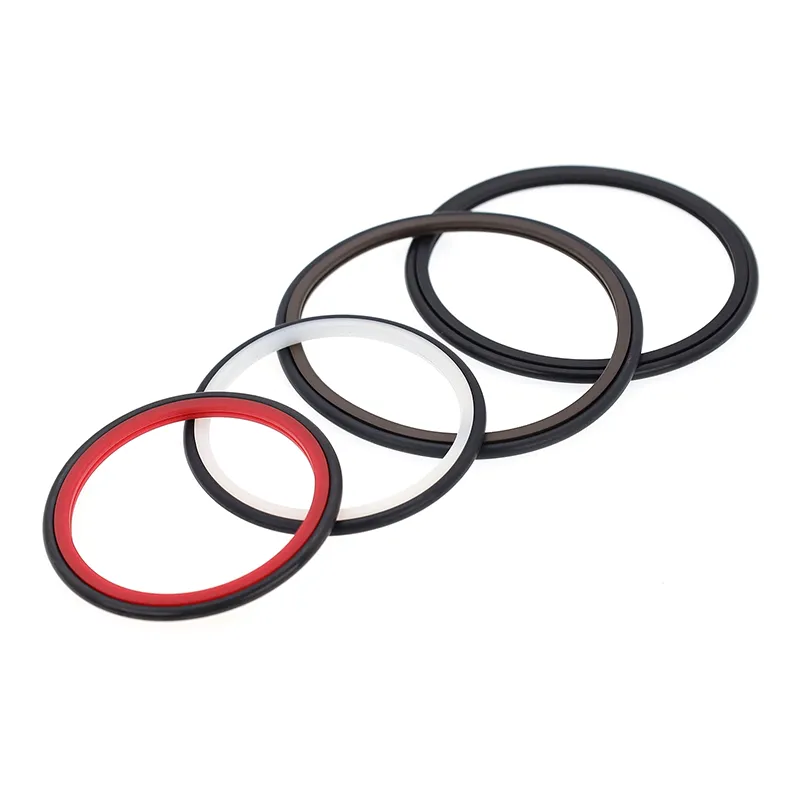

2. Materiais do anel de vedação: Materiais padrão PTFE3 e PTFE4; outros materiais opcionais incluem PTFE1, PTFE2 e PTFE5.
Exemplo de pedido
Pedido do modelo RC2052—80x91×4.2—PTFE3—R01 Modelo-dxDxL- Código do material
Modelo de pedido RCX17—80x91×4.2—HPU Modelo-dxDxL- Código do material

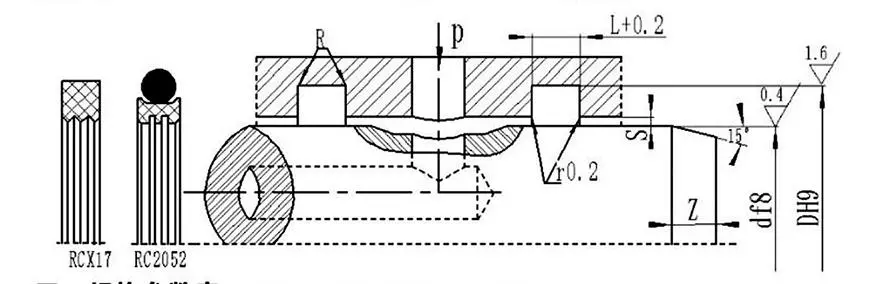

Tabela de especificações e parâmetros (qualquer especificação dentro da faixa de parâmetros está disponível)
|
Faixa de diâmetro do eixo df8 |
Diâmetro da vala DH9 |
Largura da vala L+⁰.2 |
Folga radial Smax |
Cantos arredondados Rmáx. |
Chanfro Zmin |
|
|
0~10Mpa |
10~20Mpa |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650~1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Nota: Para diâmetros de eixo ≤ 30mm, recomenda-se ranhuras abertas.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Nota: As especificações necessárias não estão listadas aqui; entre em contato com nossa empresa. Oferecemos produtos com diâmetro máximo de 2800mm.
Instruções completas de instalação e uso
Rui Chen sabe que a instalação correta é o primeiro pré-requisito para garantir o pleno desempenho das vedações, também lhe daremos orientações completas sobre a utilização de cada produto, especialmente peças personalizadas complexas ou não padronizadas, haverá guia gráfico detalhado de instalação.
Esses guias são acompanhados de diagramas passo a passo em alta definição e instruções de texto que mostram claramente os pontos de inspeção antes da instalação, as etapas corretas de instalação, as ferramentas necessárias e as operações erradas que devem ser evitadas, como se nossos engenheiros estivessem no local. Além disso, para montagens ou sistemas complexos, criamos tutoriais em vídeo profissionais que permitem que seus operadores dominem de forma intuitiva e rápida as técnicas e precauções de instalação por meio de demonstrações dinâmicas, reduzindo significativamente o risco de falha prematura devido à instalação inadequada.
