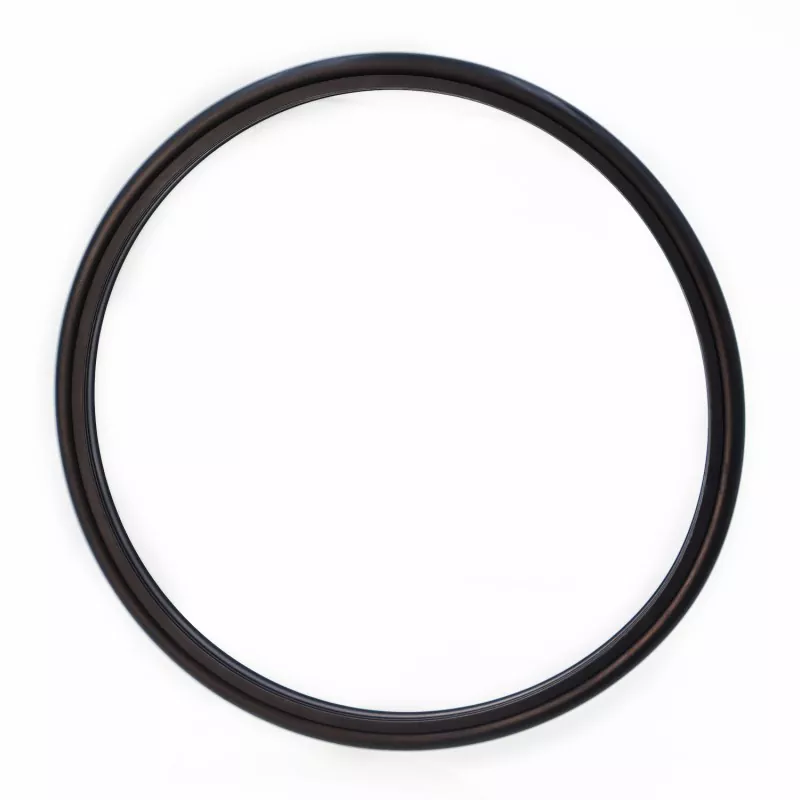

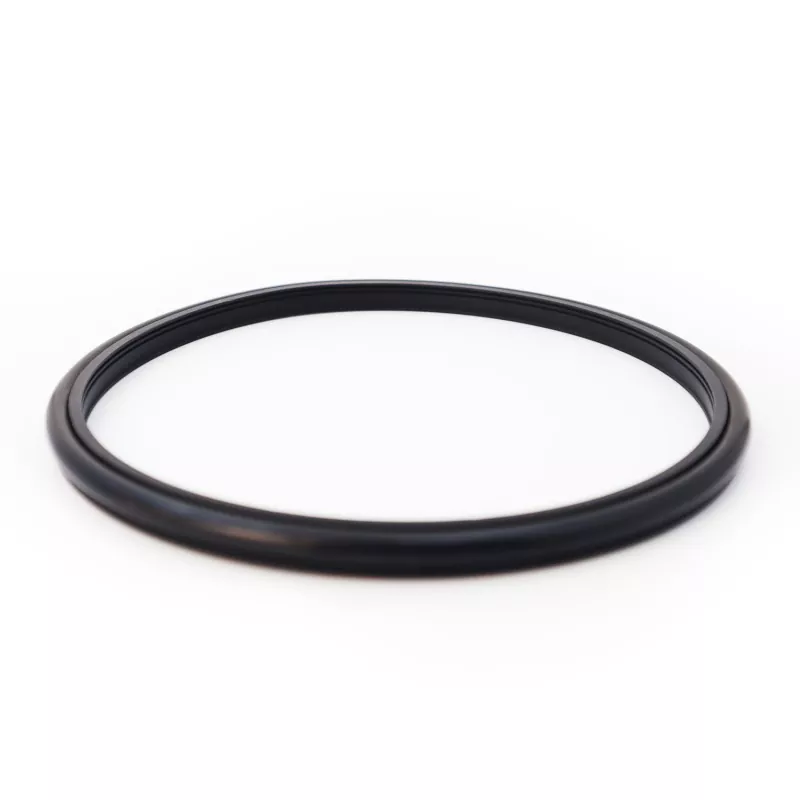

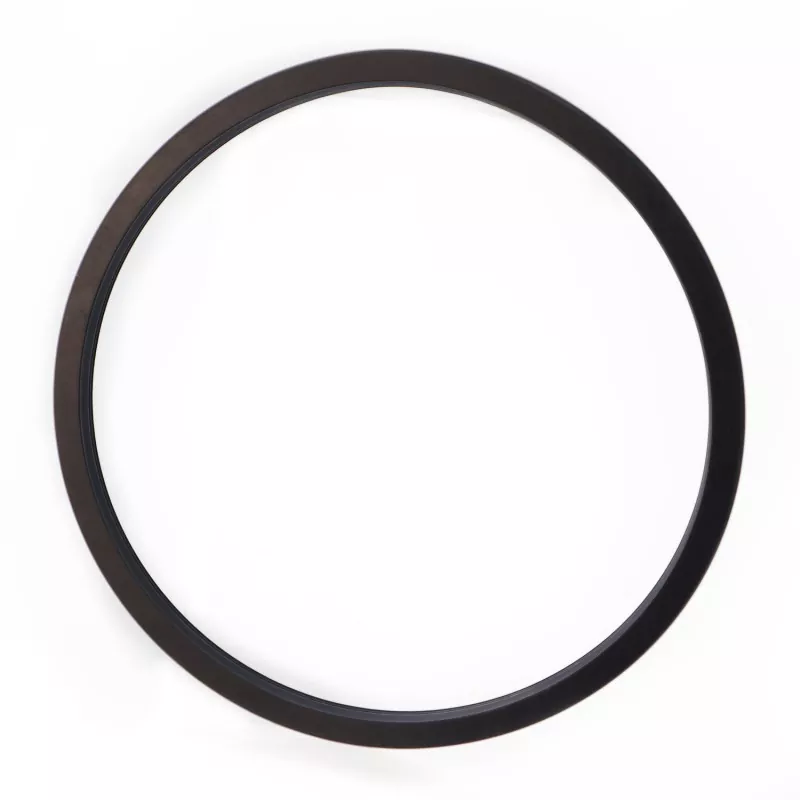

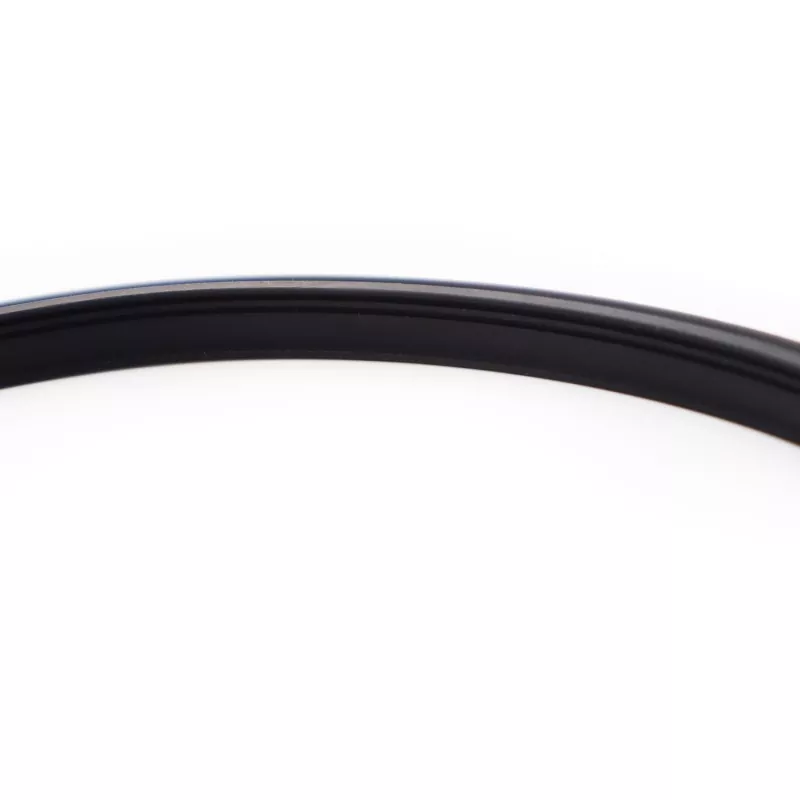

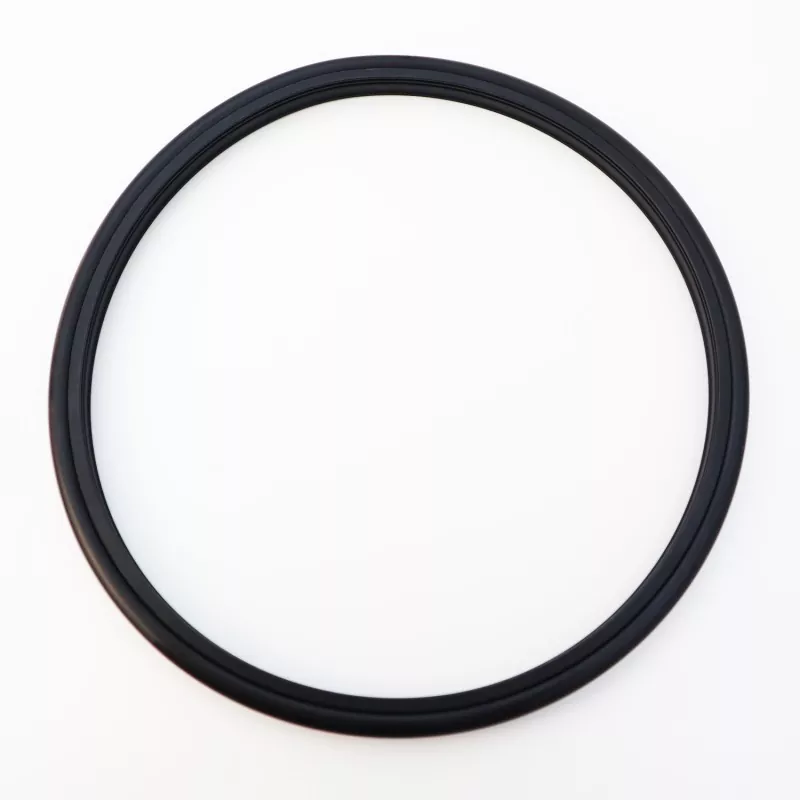

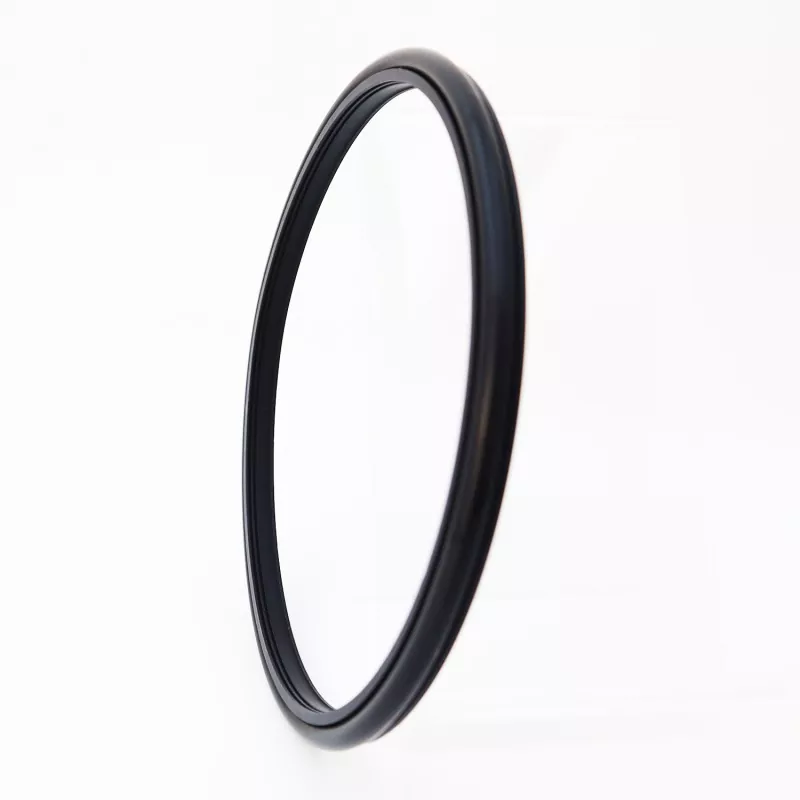

A vedação combinada dentada reforçada RC2061 (projetada para vedação de pasta de cimento) consiste em um anel de vedação dentado especialmente projetado feito de plástico de engenharia de alto desempenho e um anel de borracha; é adequado para vedação unidirecional em aplicações hidráulicas alternativas e rotativas. Sua espessura de borda otimizada resiste à erosão causada por lama de cimento e impurezas de lama, garantindo vedação confiável e baixo atrito, ao mesmo tempo que requer espaço mínimo de instalação. O design facilita a montagem e a manutenção e mitiga efetivamente a rápida degradação da vedação causada por partículas no meio.
É usado principalmente em aplicações como bombas de êmbolo, bombas de lama, ferramentas de perfuração de parafuso, plataformas de perfuração, equipamentos de exploração de petróleo e plantas de mistura de concreto. As principais características incluem longa vida útil, baixo atrito, excelente desempenho de vedação, tamanho compacto e facilidade de instalação e manutenção.
Quando usado para vedar meios semelhantes a lama, recomenda-se injetar graxa lubrificante entre os dois (ou mais) elementos de vedação.
Os valores limites não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Médio |
|
|
Movimento alternativo |
Movimento rotacional |
|||
|
≤100 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
≤2 |
Água, lama, petróleo bruto, óleo hidráulico, emulsão |
|
-20 a +200 (com anel de vedação FKM) |
||||
1. Os materiais de anel de vedação compatíveis incluem: Borracha nitrílica RO1 (NBR), Fluoroelastômero RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE4; outros materiais disponíveis incluem PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modelo do pedido: RC2061-80*91.7*7.6-PTFE4-R01 (Modelo - Diâmetro do eixo * Diâmetro da ranhura * Largura da ranhura - Código do material)
Disponível em qualquer tamanho dentro da faixa especificada.
|

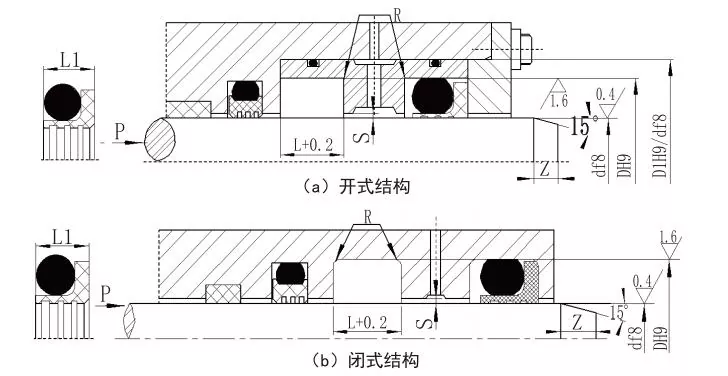

Faixa de diâmetro do eixo Tipo padrão df8 RC2061 |
Faixa de diâmetro do eixo Serviço Pesado df8 RC2061-Z |
Diâmetro da ranhura D H9 |
Largura da ranhura L+0,2 |
Largura da vedação L1 |
Raio de canto Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro da seção transversal do anel de vedação |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diâmetros de eixo ≤30 mm, recomenda-se um projeto de ranhura aberta.
2. Para aplicações de vedação rotativa, recomenda-se uma dureza superficial do eixo HRC ≥58.
3. Para pressões superiores a 30 MPa, recomenda-se um ajuste H8/f8 para a folga de extrusão.
