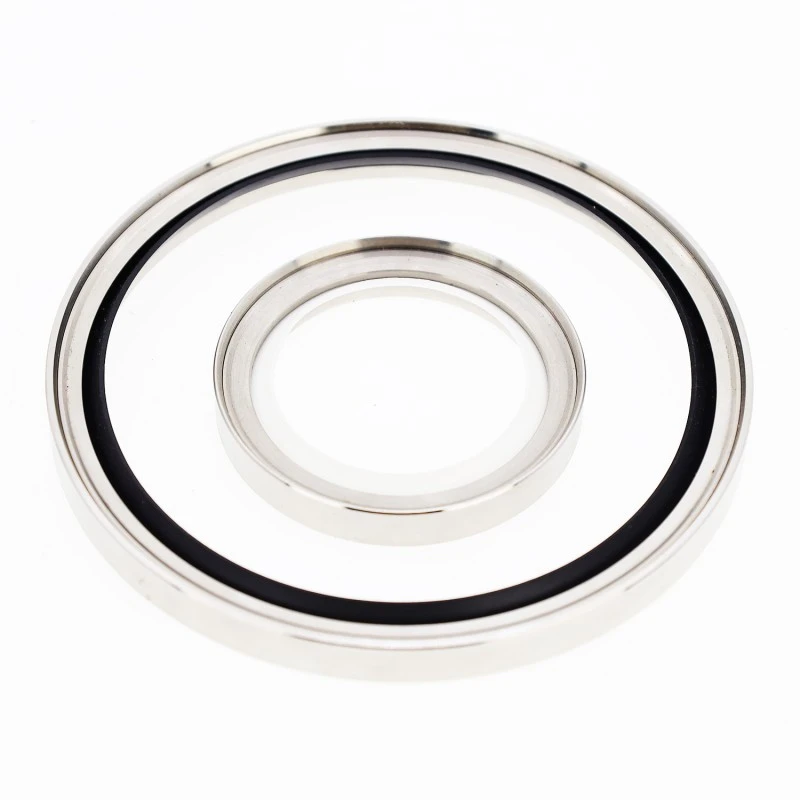

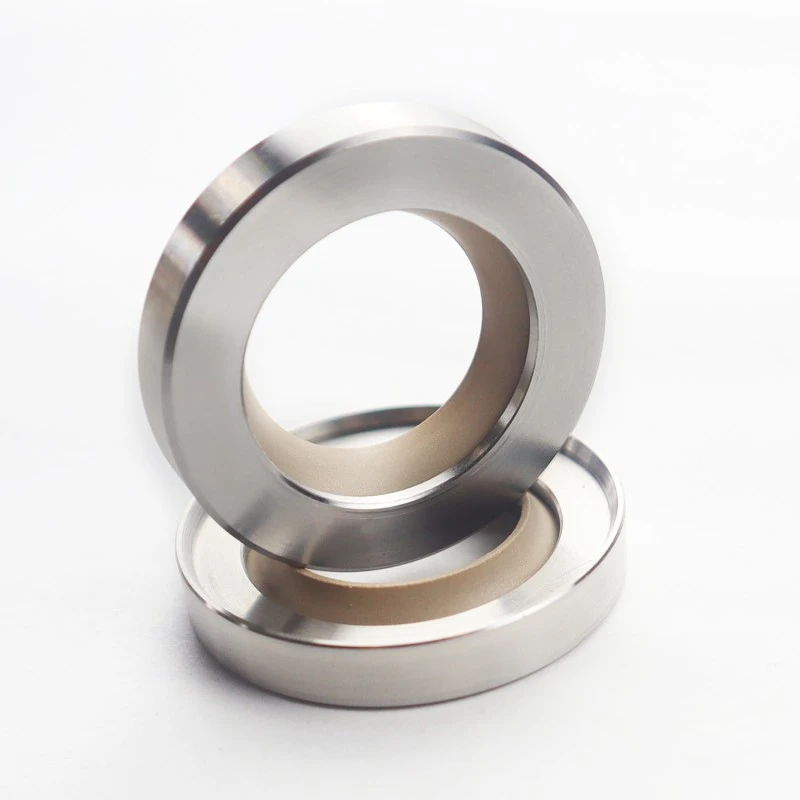

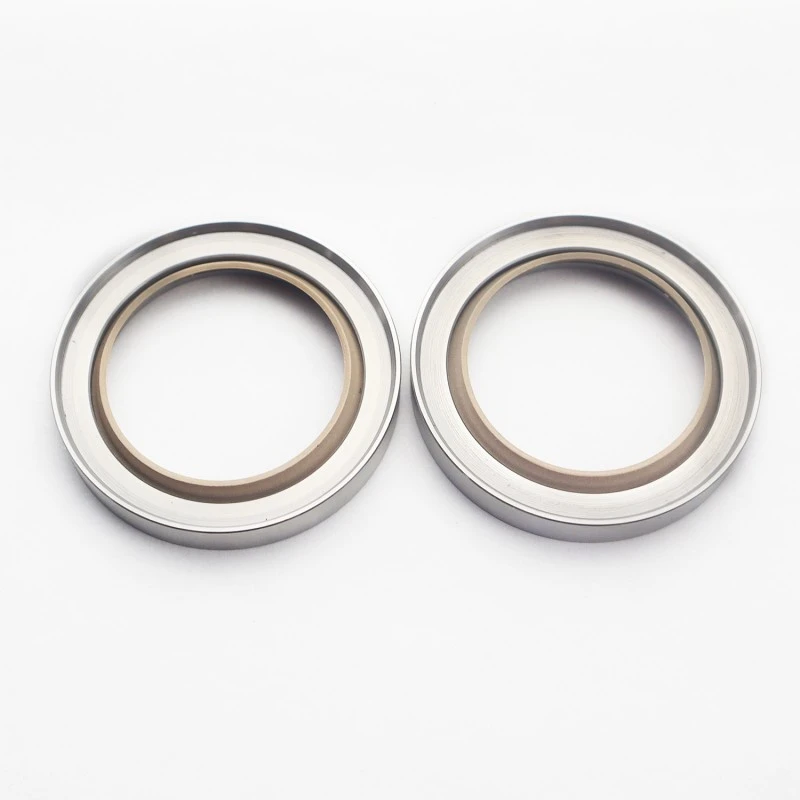

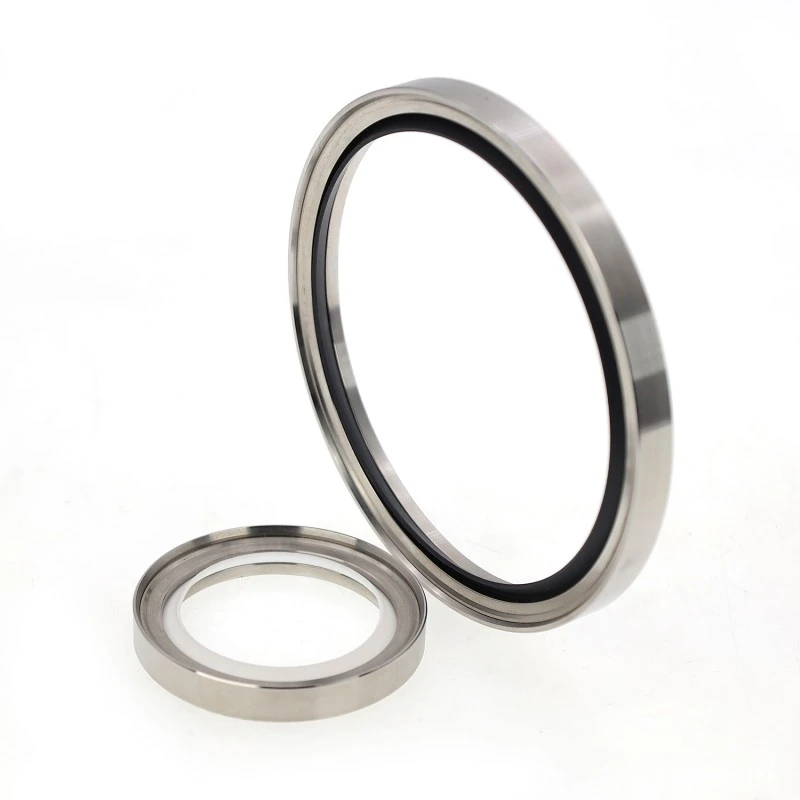

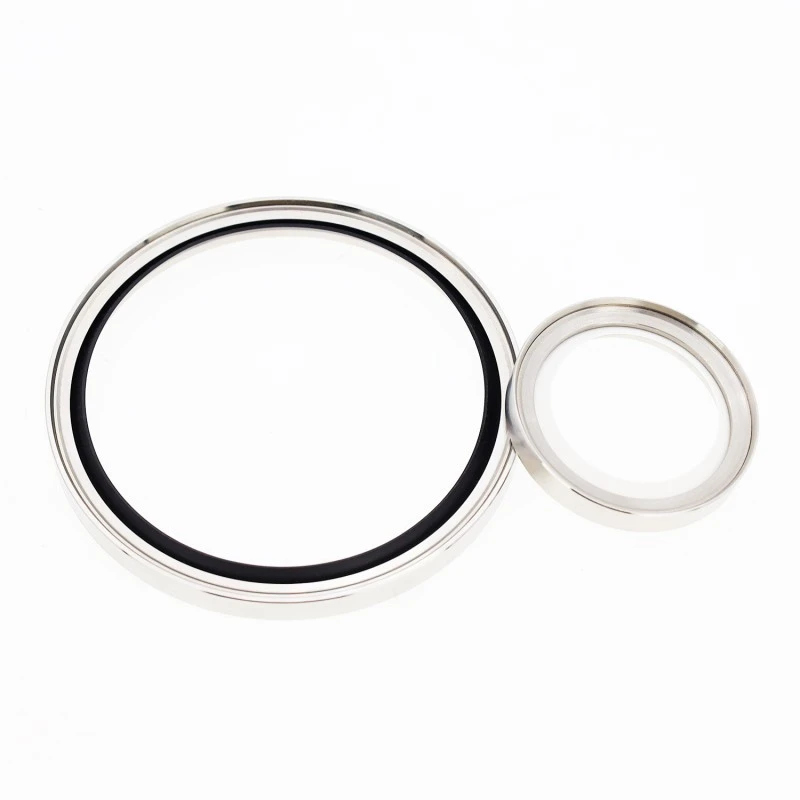

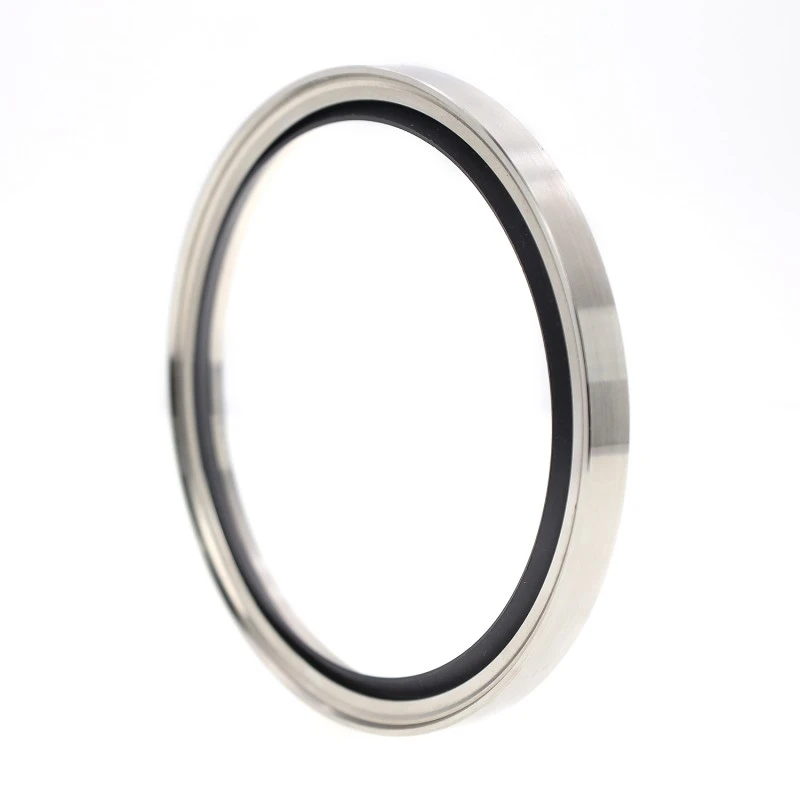

1. Excelente resistência química
2. Ampla faixa de temperatura operacional
3. Adequado para lubrificação com baixa lubrificação e sem óleo
4. Baixo atrito para consumo mínimo de energia
5. Adequado para altas velocidades lineares
6. Sem efeito stick-slip, baixa resistência inicial após tempo de inatividade prolongado
7. Adequado para eixos rotativos não endurecidos (com seleção apropriada de vedações labiais de PTFE)
8. Adequado para aplicações de alta pressão
As aplicações típicas incluem: compressores rotativos, compressores de parafuso, transmissões/caixas de engrenagens, sopradores, motores, máquinas-ferramentas, bombas, motores hidráulicos, centrífugas, etc.
Requisitos de dureza para superfícies de contato
Dureza recomendada: HRC ≥ 58. A dureza necessária depende de muitos fatores; para aplicações de baixa pressão e baixa velocidade, eixos rotativos mais macios também são adequados. Para metais macios, são recomendadas vedações de lábio PTFE6.
Requisitos de qualidade para superfícies de contato Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Forma transversal |
Modelo |
Pressão |
Temperatura |
Velocidade |
Médio |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Petróleo, gás, água, etc. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Petróleo, gás, água, etc. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Petróleo, gás, água, etc. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Petróleo, gás, água, etc. |
Vedação de recirculação espiral fluida dinâmica: O tipo RCS-D utiliza uma vedação labial com padrão de recirculação em espiral, melhorando o desempenho da vedação. O eixo rotativo só pode girar em uma direção.

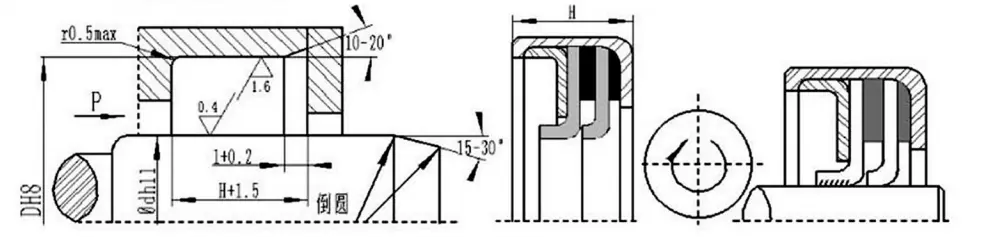

Requisitos de local de instalação
Exemplo de pedido: RCS-A-65×85×10 Modelo - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Entre em contato com nossa empresa; o modelo RC2057 oferece produtos com comprimento máximo de 1600mm.
Guia de instalação de vedação de óleo PTFE
1. Limpe e lubrifique o retentor de óleo e todas as peças de instalação;
2. Antes da instalação, o retentor de óleo deve ser montado em um eixo liso com o mesmo diâmetro do eixo para evitar aperto excessivo e falha na instalação, e para evitar superaquecimento durante a operação inicial;
3. Antes da instalação, aplique selante (como Loctite 601 ou 641) na circunferência externa e na face final do retentor de óleo para evitar vazamento no diâmetro externo;
4. Ao instalar o lábio de vedação de óleo de PTFE no eixo, o lábio de vedação de óleo de PTFE deve ser protegido para evitar danos ao lábio de vedação causados por roscas, rasgos de chaveta, etc.;
5. Uma luva guia deve ser usada para instalar o retentor de óleo de PTFE para proteger a borda contra danos. A luva guia tem um ângulo cônico de 15 graus na extremidade guia e o orifício interno da outra extremidade é um ajuste deslizante no eixo. O diâmetro externo da bucha guia é o diâmetro do eixo + 1 mm, com superfície lisa e bordas arredondadas. Consulte a Figura 1 para instalação do retentor de óleo PTFE;
6. Recomenda-se que o material da luva guia seja de plástico rígido;
7. Após a instalação do retentor de óleo, ele deve ser fixado com um dispositivo de fixação e vedado com selante na circunferência externa e na face final. Veja a Figura 2 para a fixação do retentor de óleo de PTFE.

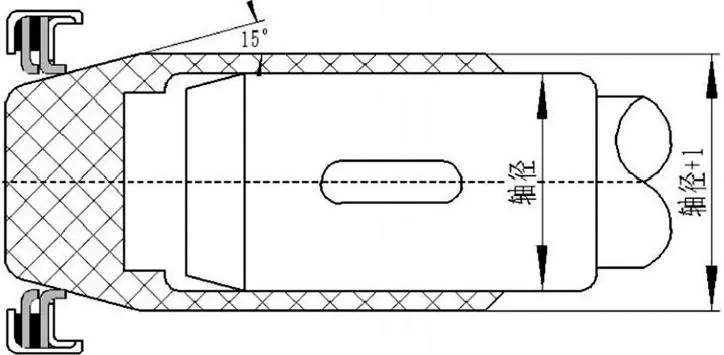

Figura 1. Instalação do retentor de óleo PTFE.

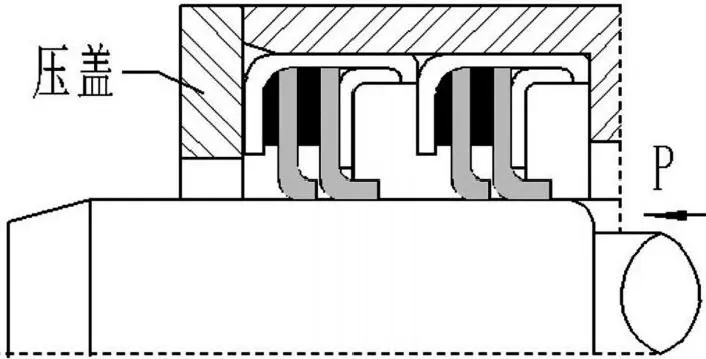

Figura 2. Fixação do retentor de óleo em PTFE.
