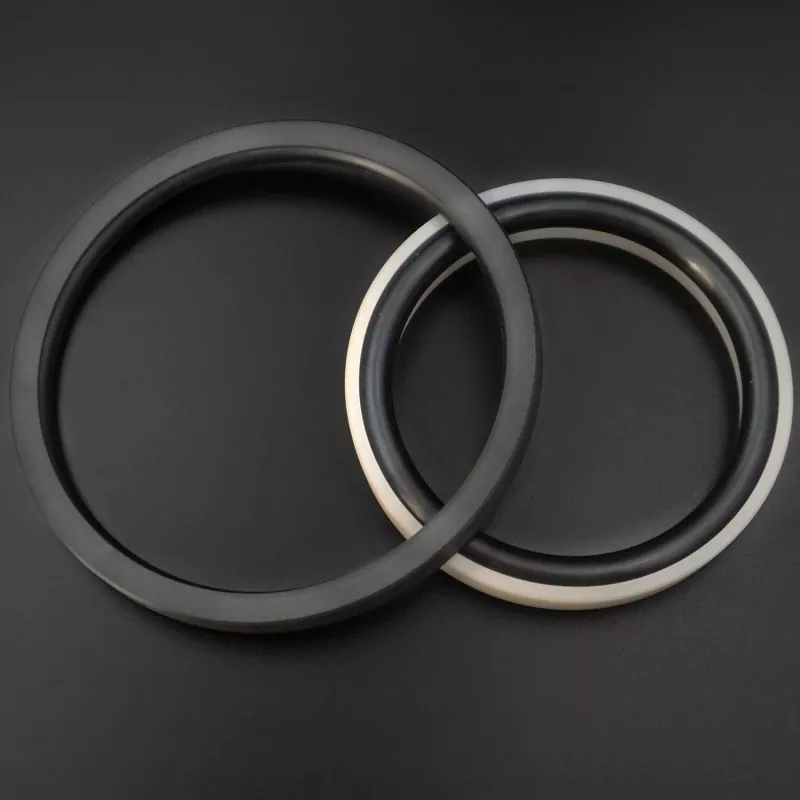

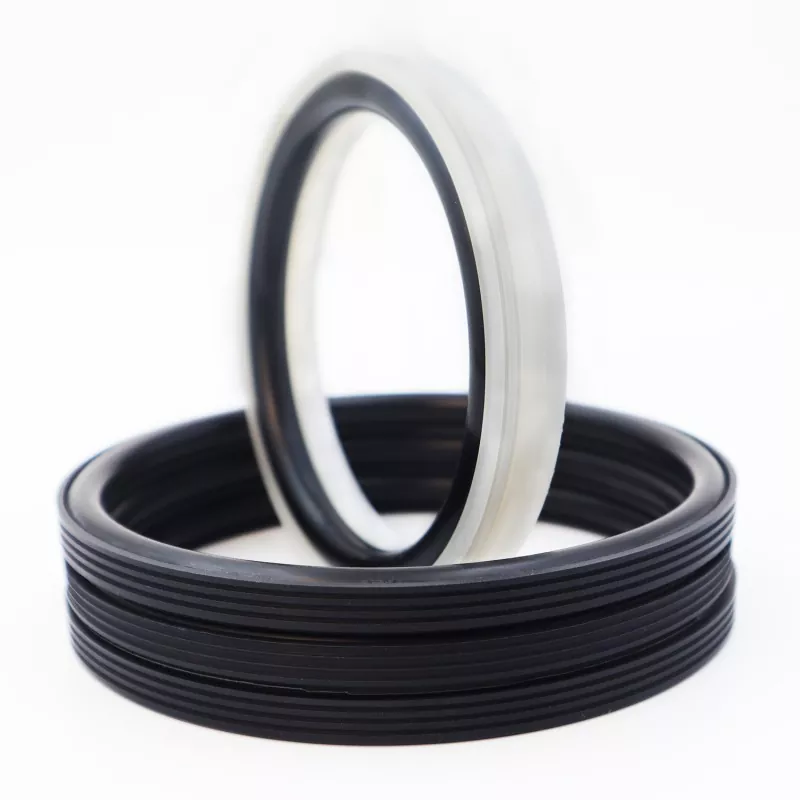

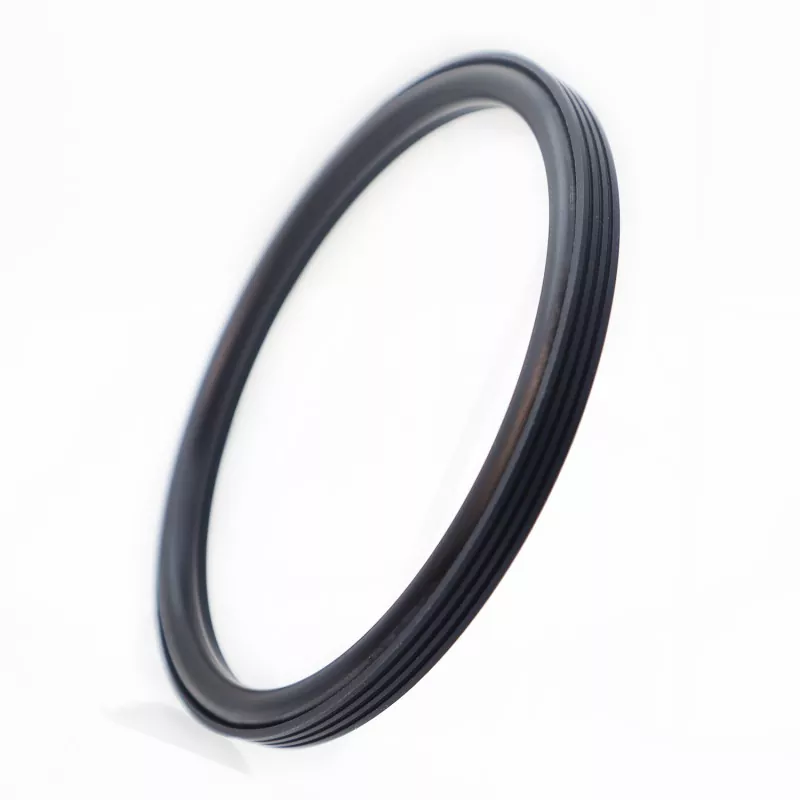

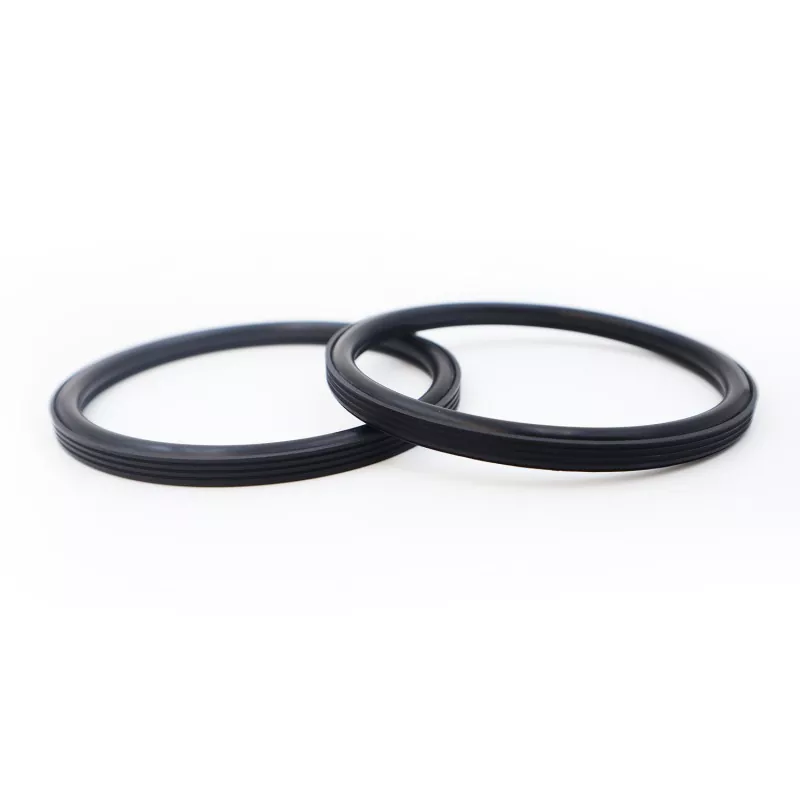

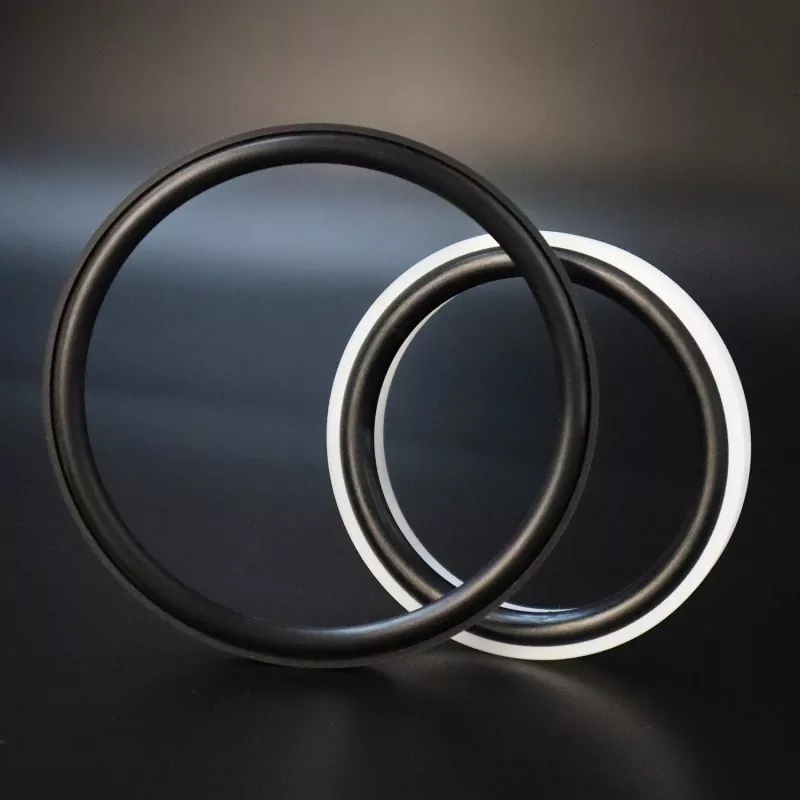

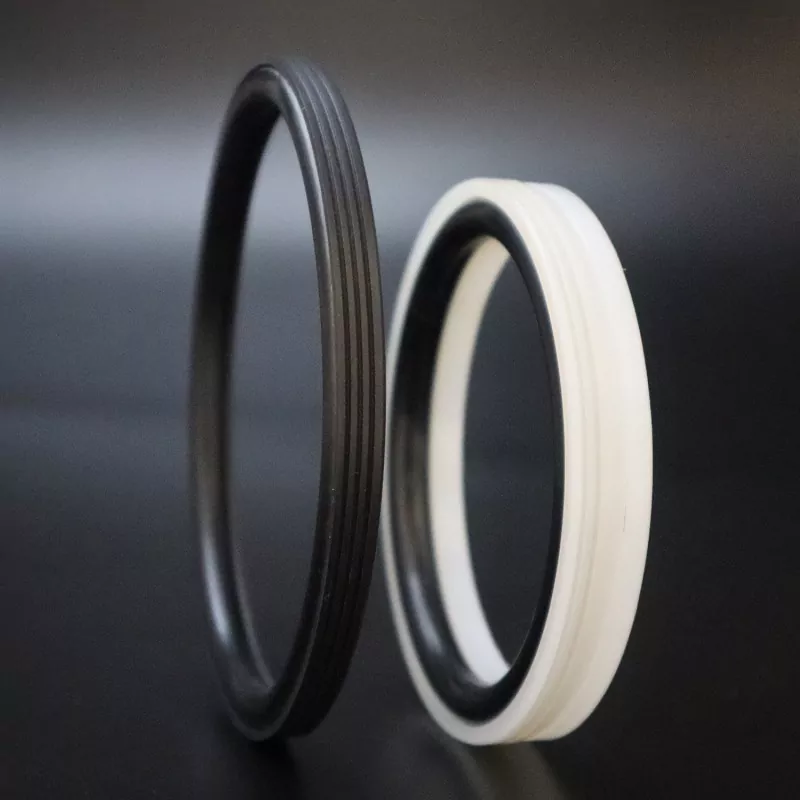

A vedação de pistão dentado reforçado RC2062 consiste em um anel de vedação dentado especialmente projetado feito de plástico de engenharia de alto desempenho e um O-ring de borracha; é adequado para vedação unidirecional em aplicações hidráulicas alternativas e rotativas.
Possui longa vida útil, baixo atrito, excelente desempenho de vedação, tamanho compacto e facilidade de instalação e manutenção. O design otimizado do lábio de vedação e a espessura garantem uma vedação eficaz mesmo quando exposto a meios agressivos, como pasta de cimento.
Com a sua estrutura geral compacta, minimiza os requisitos de espaço de instalação e facilita a montagem conveniente no local e a manutenção subsequente. Ele serve como uma solução de vedação confiável para câmaras de pistão em aplicações de manuseio de lama. Convidamos os fabricantes de equipamentos industriais a avaliar, comparar e fazer pedidos em grandes quantidades deste produto.
Os valores limites não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C)
|
Velocidade (m/s) |
Médio |
|
|
Movimento alternativo |
Movimento rotacional |
|||
|
≤100 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
≤2 |
Água, lama, petróleo bruto, óleo hidráulico, emulsão |
|
-20 a +200 (com anel de vedação FKM) |
||||
1. Os materiais de anel de vedação compatíveis incluem: Borracha nitrílica RO1 (NBR), Fluoroelastômero RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE4; outros materiais disponíveis incluem PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modelo do pedido: RC2062-80*68.3*7.6-PTFE4-R01
Modelo - Diâmetro do furo * Diâmetro da ranhura * Largura da ranhura - Código do material
Qualquer tamanho dentro dos parâmetros está disponível
|

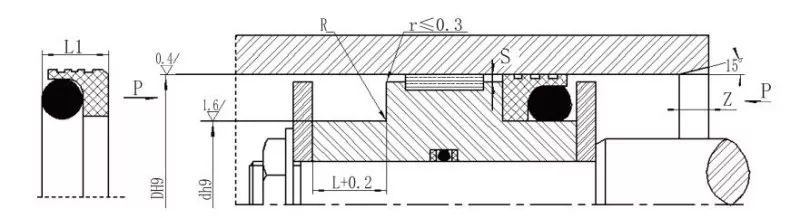

Faixa de tamanho de furo Tipo padrão D H9 RC2062 |
Faixa de furo Serviço Pesado D H9 RC2062-Z |
Diâmetro da ranhura dh9 |
Largura da ranhura L+0,2 |
Largura da vedação L1 |
Raio de canto Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro da seção transversal do anel de vedação |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diâmetros de furo ≤30 mm, recomenda-se um projeto de canal aberto.
2. Para pressões superiores a 30 MPa, recomenda-se um ajuste H8/f8 para a folga de extrusão.
