Selo escalonado

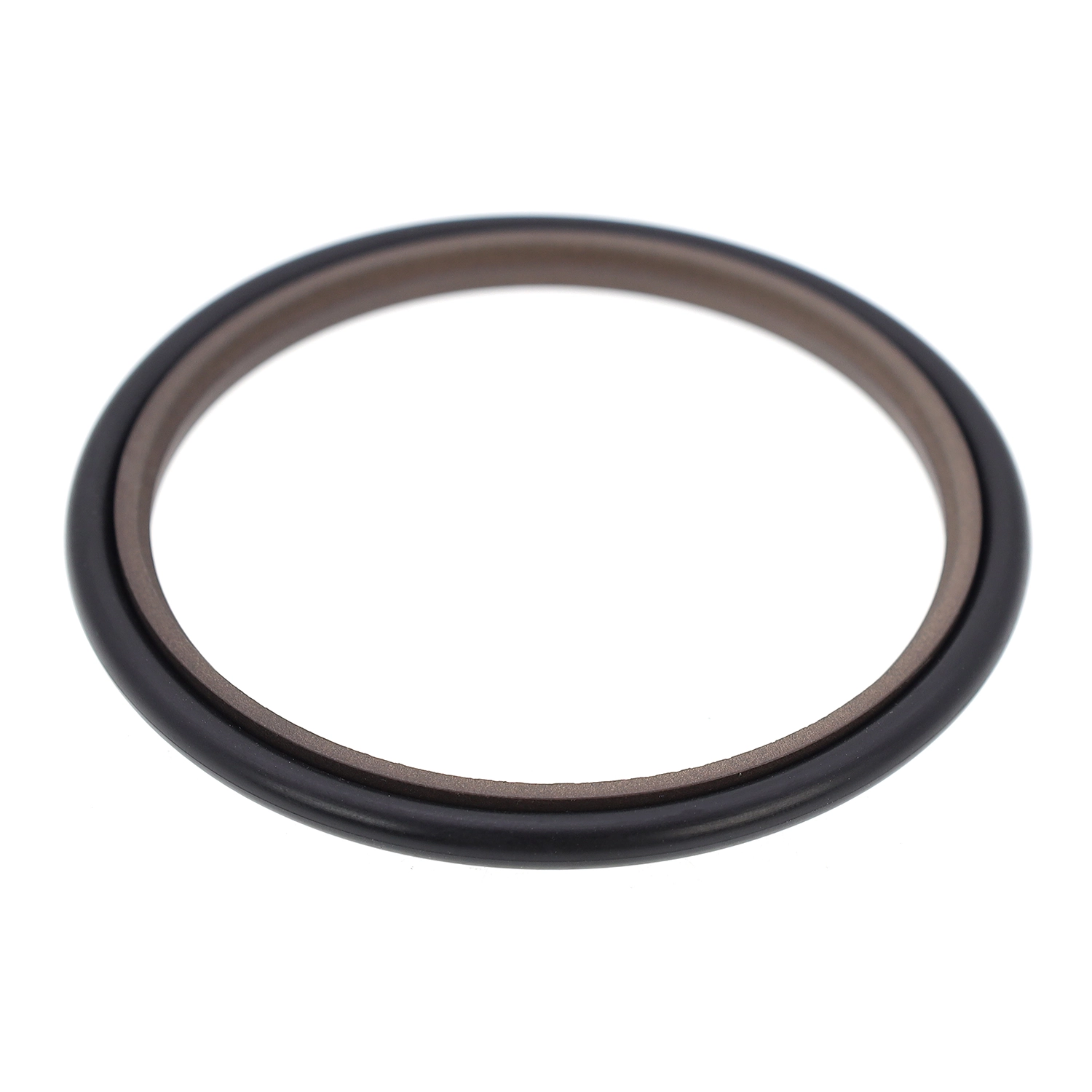

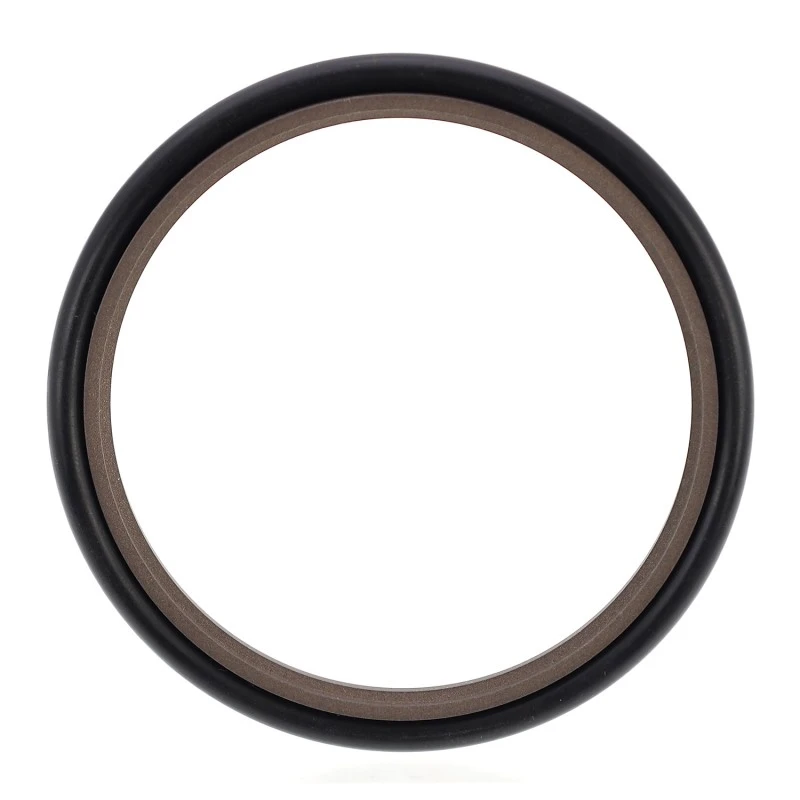

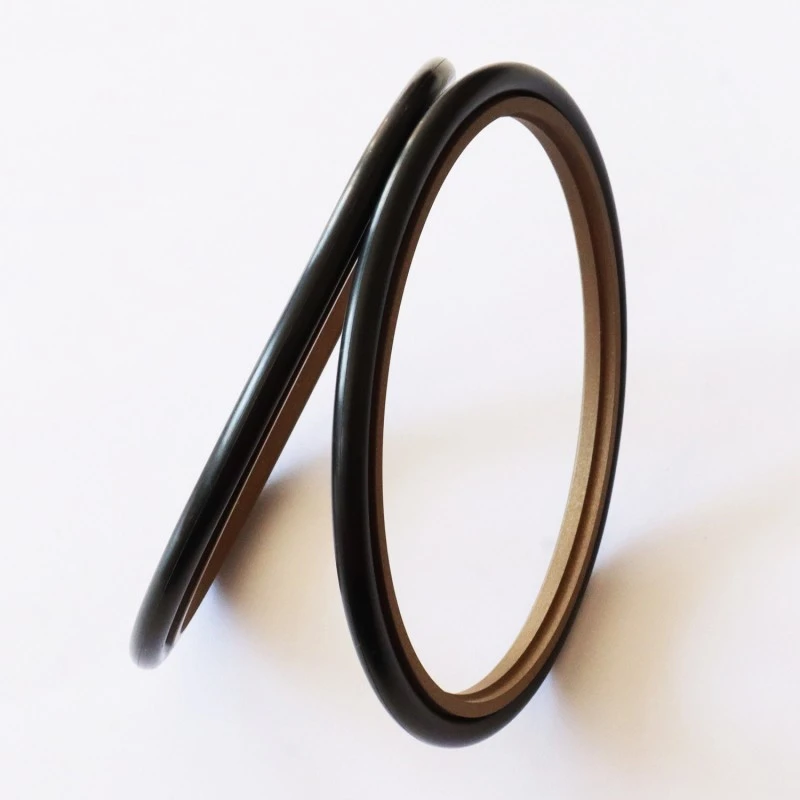

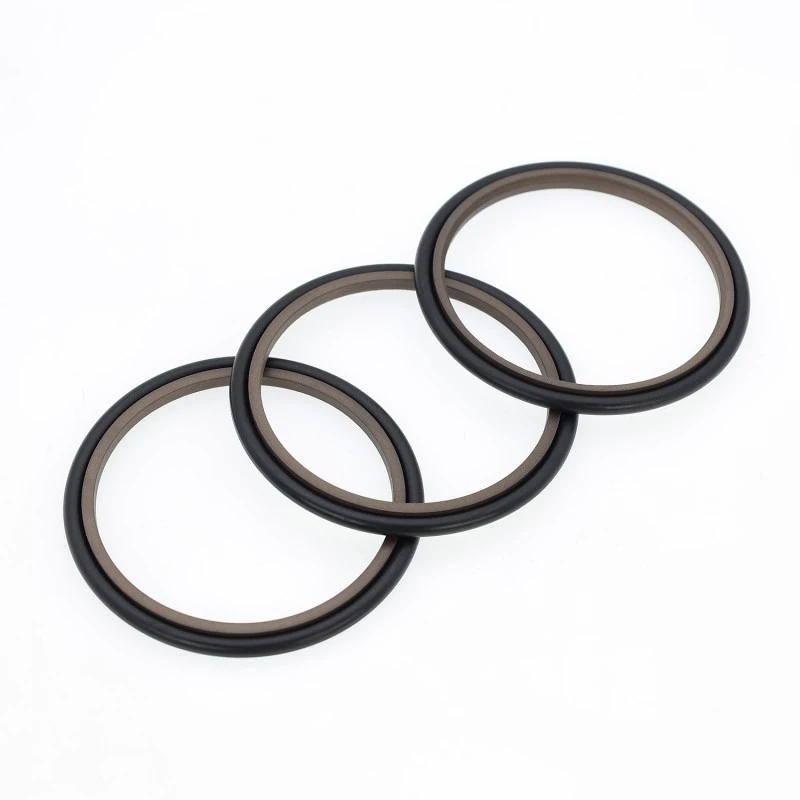

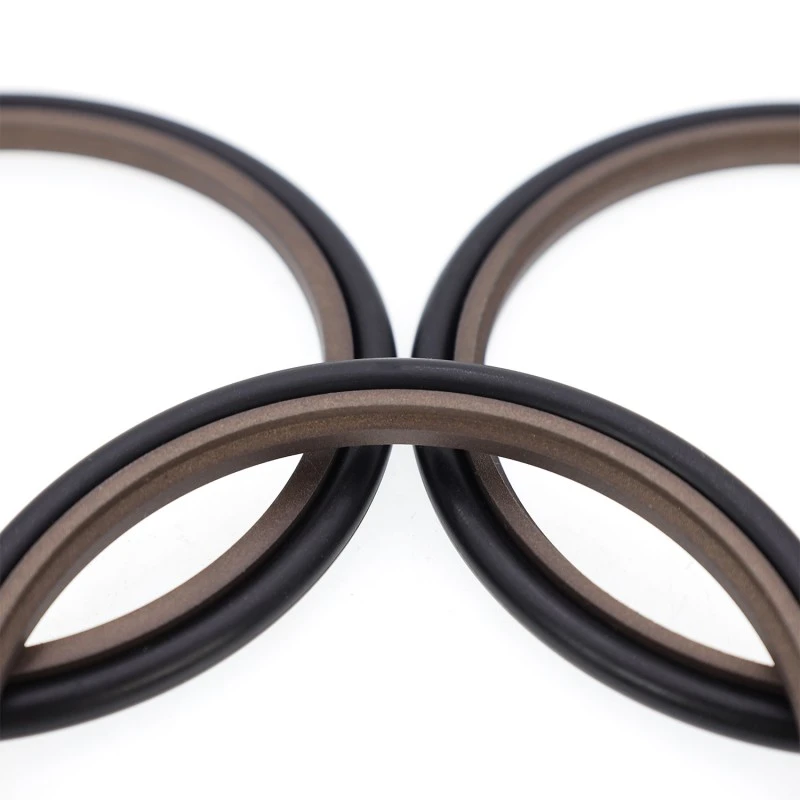

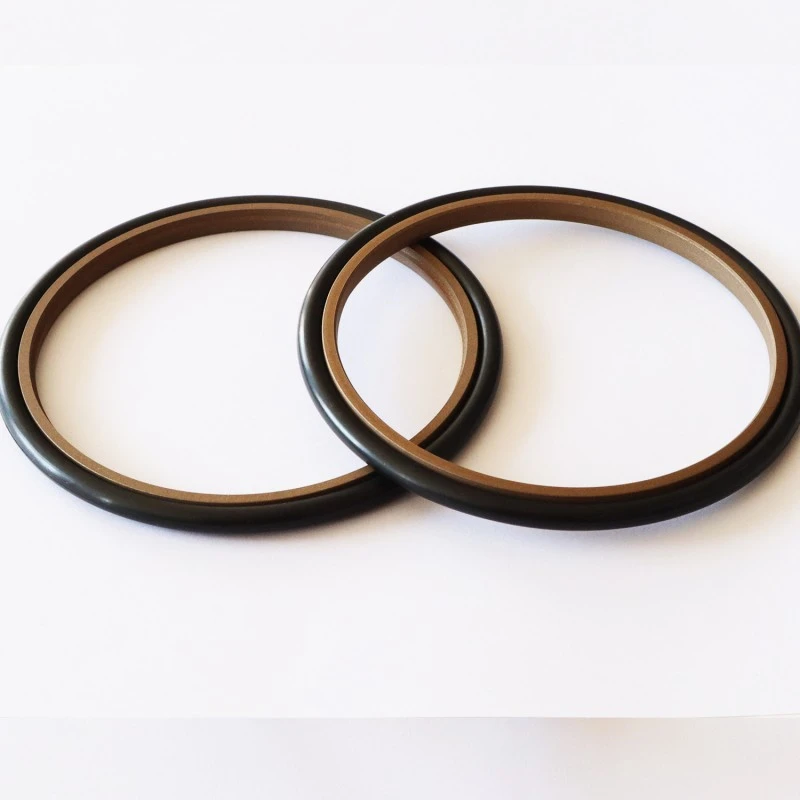

O Step Seal consiste em um anel de vedação escalonado preenchido com PTFE e um O-ring, adequado para vedação de pressão unidirecional em aplicações hidráulicas alternativas. O O-ring fornece força radial e compensa o desgaste do anel de vedação. Geralmente é usado em conjunto com um anel guia. Para diâmetros de haste inferiores a 30 mm, um projeto de ranhura dividida (aberta) deve ser usado.

Características:

1. Baixo atrito, baixa resistência inicial, movimento suave, atrito dinâmico e estático igual e sem fluência;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Longa vida útil, adequada para vedações de lubrificação sem óleo;

4. Adequado para vedar meios de baixa viscosidade, como água;

Condições operacionais aplicáveis ​​(valores extremos não devem aparecer simultaneamente)

Seleção de Materiais

1. Materiais de anel de vedação disponíveis: Borracha de nitrilo-butadieno R01 (NBR), borracha fluorada RO2 (FKM), etc.

2. Materiais do anel de vedação: PTFE2, PTFE3, PTFE4, PU, ​​etc.

Exemplo de pedido

Modelo do pedido: RC11-40x55.1x6.3-PTFE3-R01

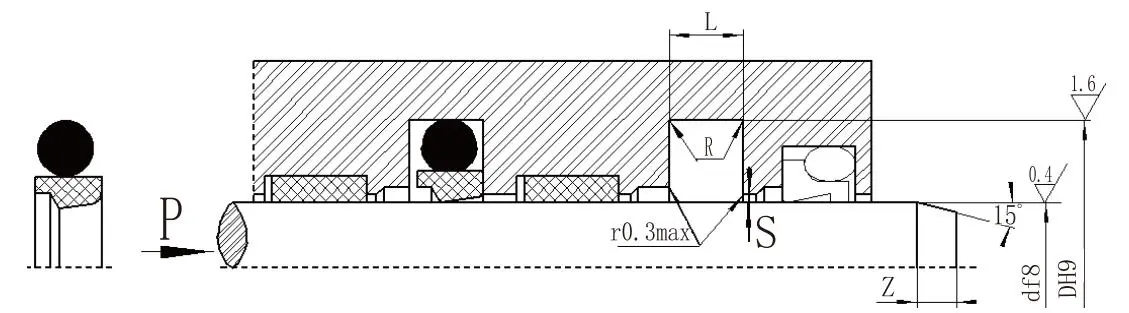

Modelo do pedido: RC11-B-40x55.1x6.3-PTFE3-RO2 Modelo: Diâmetro da haste x Diâmetro da ranhura x Largura da ranhura PTFE3 (PTFE modificado) Código do material: R01, R02 - Código do material do anel de vedação
