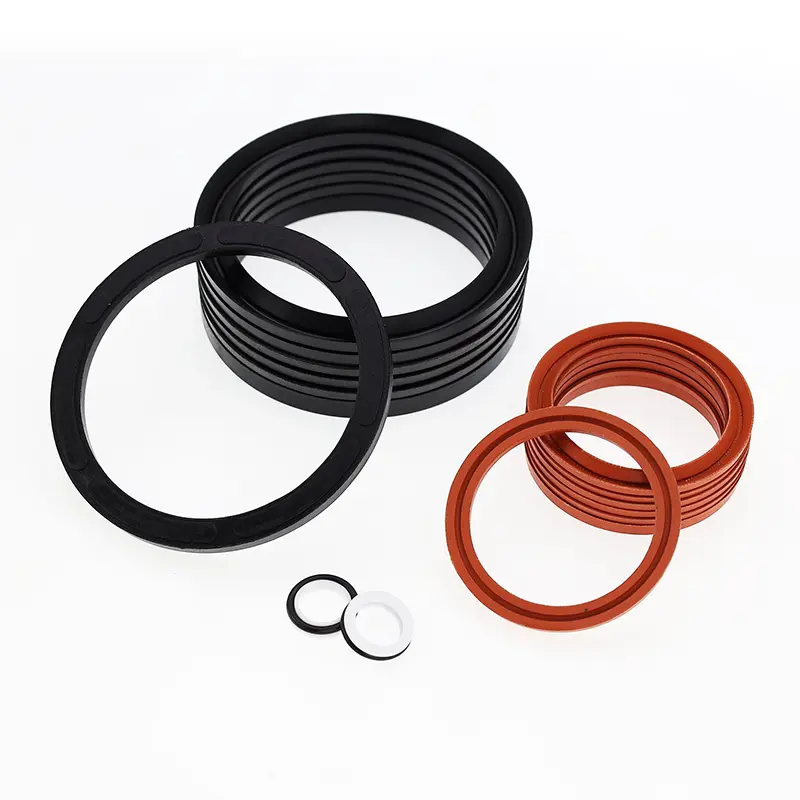

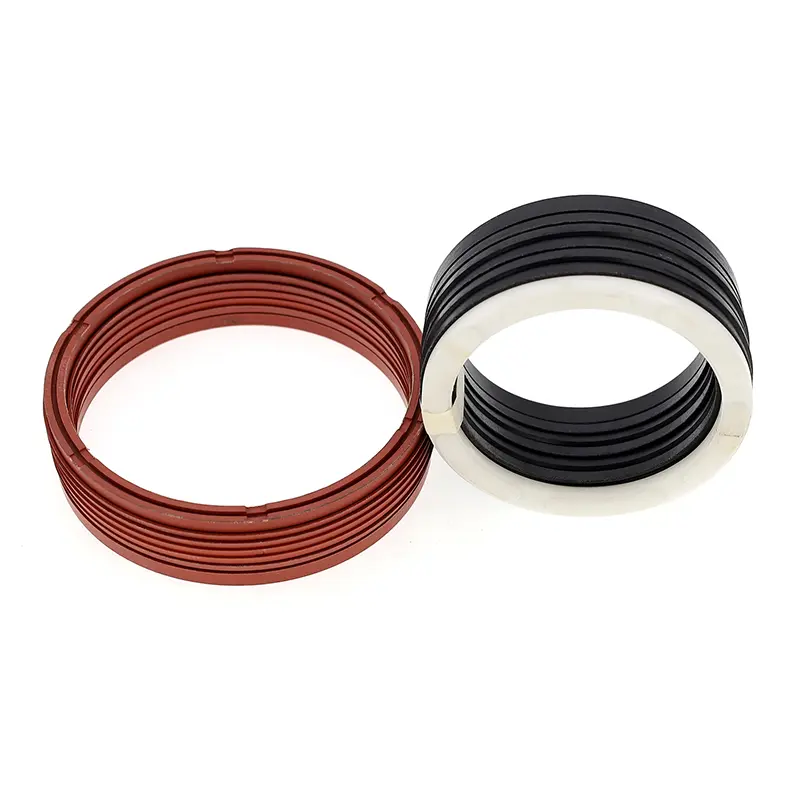

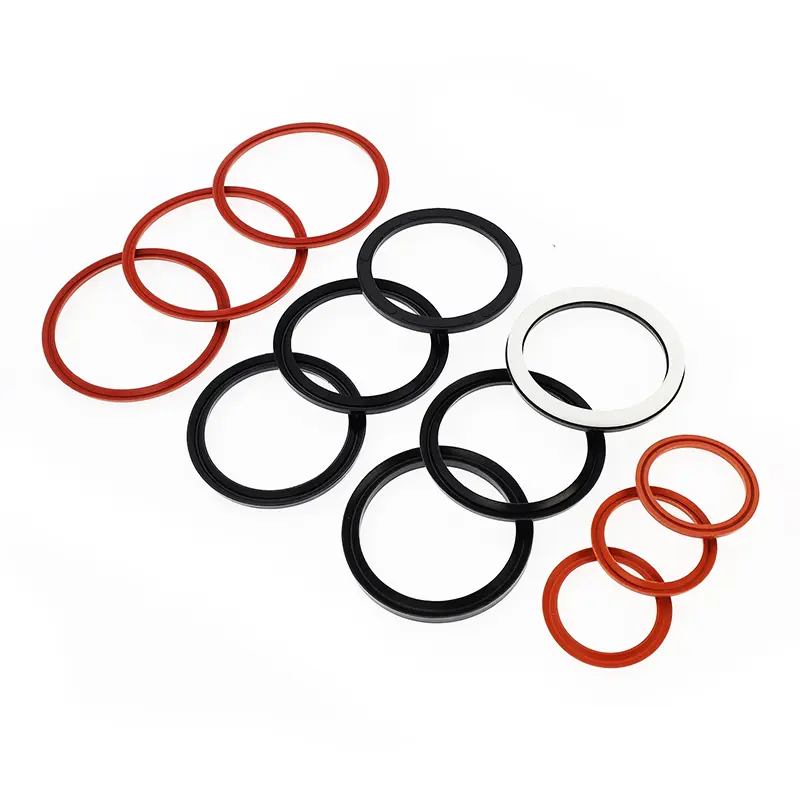

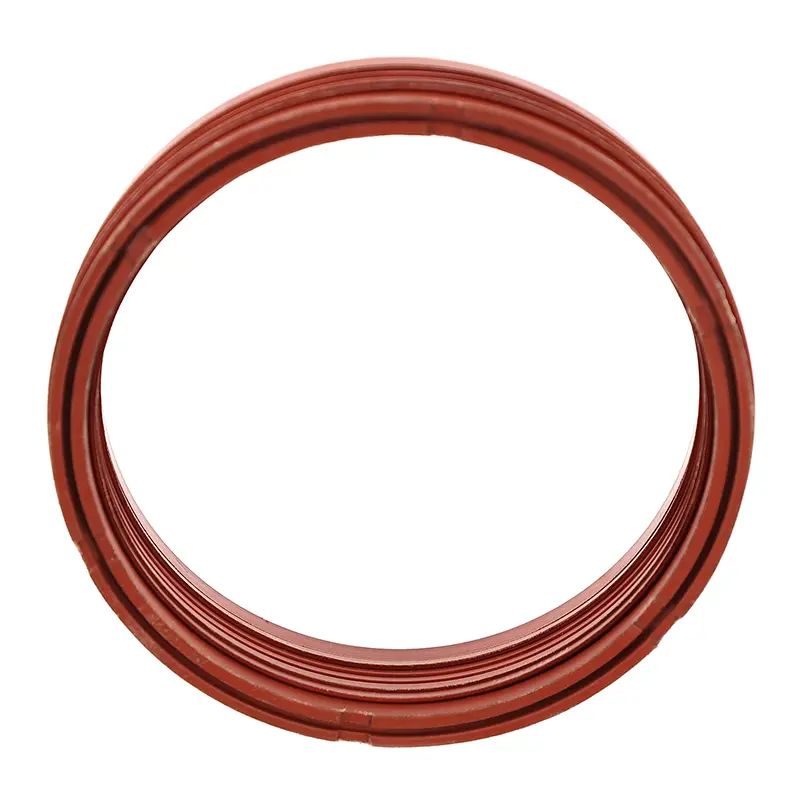

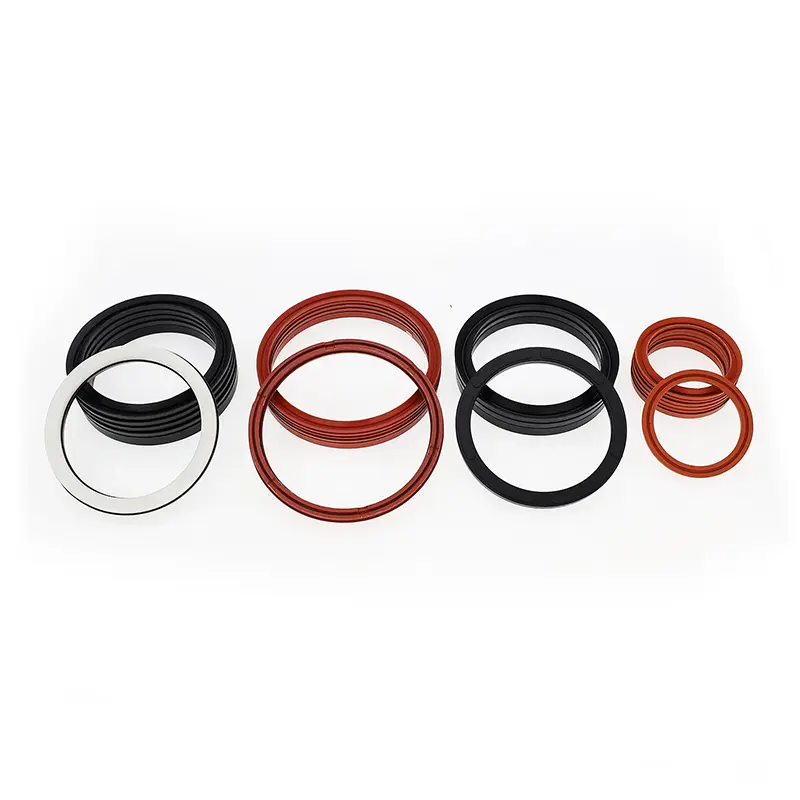

A vedação combinada em forma de V para hastes de pistão consiste em um conjunto (de pelo menos três) anéis de vedação em forma de V, um anel de compressão e um anel de suporte. É adequado para vedação de pressão unidirecional em aplicações hidráulicas alternativas. Uma graxa compatível com o material de vedação deve ser aplicada durante a instalação. Não pode ser instalado em ranhura monolítica (fechada).
Características:
1. Uma ampla gama de materiais está disponível, permitindo um ajuste ideal para atender a diversas aplicações.
2. Adequado para uso em condições operacionais adversas, adaptando-se a praticamente todos os meios e condições exigentes.
3. Longa vida útil, adequada para vedações de lubrificação isentas de óleo (com seleção de material apropriada).
4. O desempenho de vedação e o atrito ajustáveis podem ser alcançados ajustando a junta, e a dimensão axial pode ser ajustada adicionando ou removendo anéis de vedação em forma de V.
5. Eficaz mesmo com baixa qualidade da superfície de vedação.
Condições operacionais aplicáveis (valores extremos não devem aparecer simultaneamente)
|
Pressão MPa |
Temperatura ℃ |
Velocidade m/s |
Médio |
|||
|
≤60 |
-35~+100 (borracha nitrílica ou borracha nitrílica) |
-20~+200 (borracha fluorada ou pano de borracha fluorada) |
-200~+260 (PTFE) |
≤0,5 (borracha ou borracha reforçada com tecido) |
≤15 (PTFE) |
Quase todas as mídias (escolha razoável de combinação de materiais) |
Materiais
1. Materiais do anel de pressão: PTFE, tecido de borracha de nitrilo-butadieno (NBR), tecido de borracha de fluororubber-butadieno, nylon, polioximetileno
2. Materiais de anel em V: PTFE, tecido de borracha nitrílica-butadieno (NBR), borracha fluorada, tecido de borracha fluorada-butadieno, poliuretano
3. Materiais do anel de suporte: Tecido de borracha de nitrilo-butadieno, tecido de borracha de fluororubber-butadieno, nylon, polioximetileno, PTFE
Exemplo de pedido
|
Modelo |
Material |
Escopo aplicável |
Selagem |
|
RC15-A |
Anel em V: pano NBR, anel de pressão, anel de suporte: pano NBR/PA/POM/PTFE |
Temperatura normal, alta pressão |
Bom |
|
RC15-B |
Anel em V: tecido FKM, anel de pressão, anel de suporte: tecido FKM/PTFE |
Alta temperatura, alta pressão |
Bom |
|
RC15-C |
Anel em V: NBR, anel de pressão, anel de suporte: tecido NBR/PA/POM/PTFE |
Temperatura normal, pressão média e baixa |
Excelente |
|
RC15-D |
Anel em V: FKM, anel de pressão, anel de suporte: tecido FKM/PTFE |
Alta temperatura, média e baixa pressão |
Excelente |
|
RC15-E |
Anel em V: combinação de tecido NBR+NBR, anel de pressão, anel de suporte: tecido NBR/PA/POM/PTFE |
Temperatura normal, média e alta pressão |
Muito bom |
|
RC15-F |
Anel em V: combinação de tecido FKM+FKM, anel de pressão, anel de suporte: tecido FKM/PTFE |
Alta temperatura, média e alta pressão |
Muito bom |
|
RC15-G |
Anel em V, anel de pressão, anel de suporte: PTFE1/PTFE2/PTFE3/PTFE4 |
Meios corrosivos de alta temperatura e alta pressão |
Normal |
|
RC15-H |
Anel em V: PU, anel de pressão, anel de suporte: PU/PA/POM/PTFE |
Temperatura normal, média e alta pressão |
Muito bom |

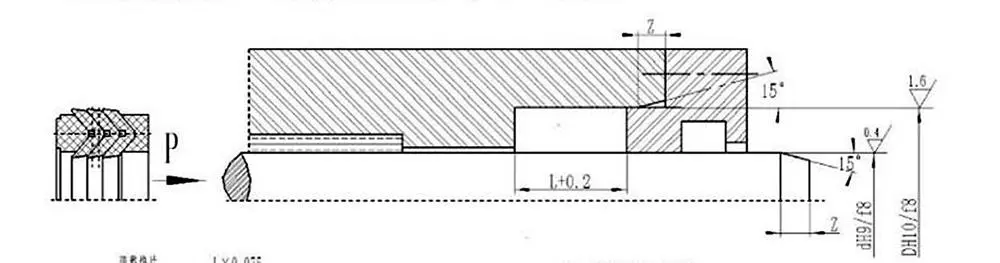

Regulamentos de chanfro de instalação
|
Diâmetro da haste d |
Comprimento do chanfro Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
As vedações em forma de V podem ser ajustadas na dimensão axial ajustando a junta para obter vedação e fricção ideais. O desgaste inicial após operação de longo prazo pode ser estendido ajustando a dimensão axial. O projeto recomendado para a dimensão axial da cavidade de vedação ajustável é 1,025L, com faixa de ajuste de 7,5%L.
