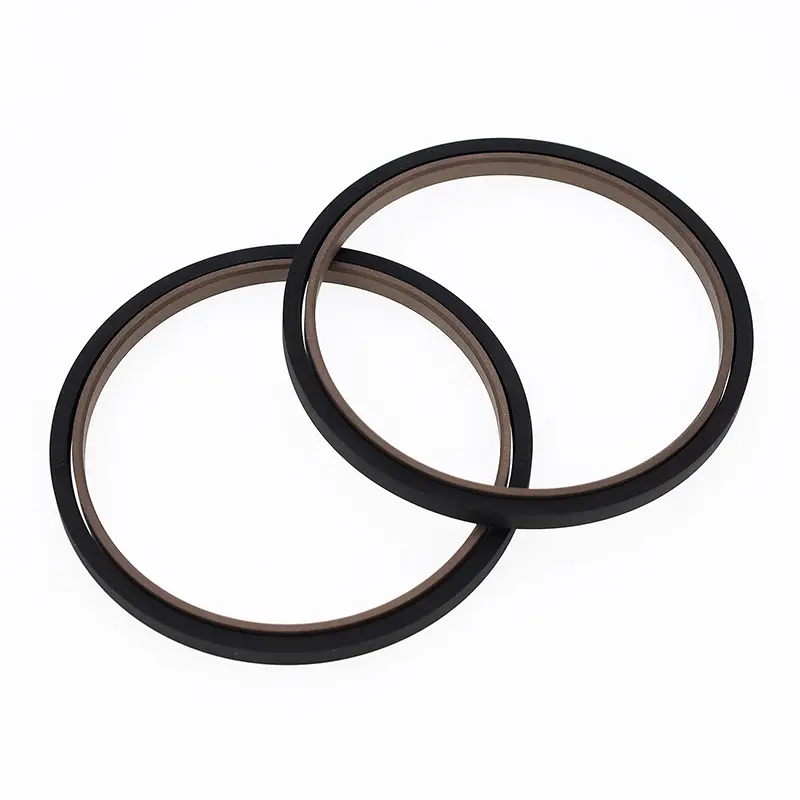

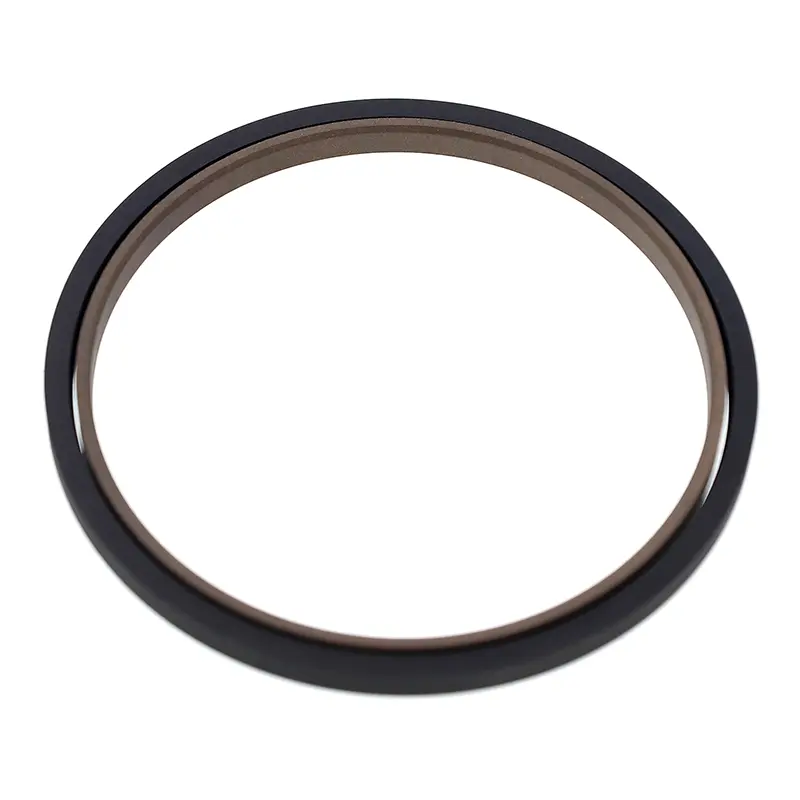

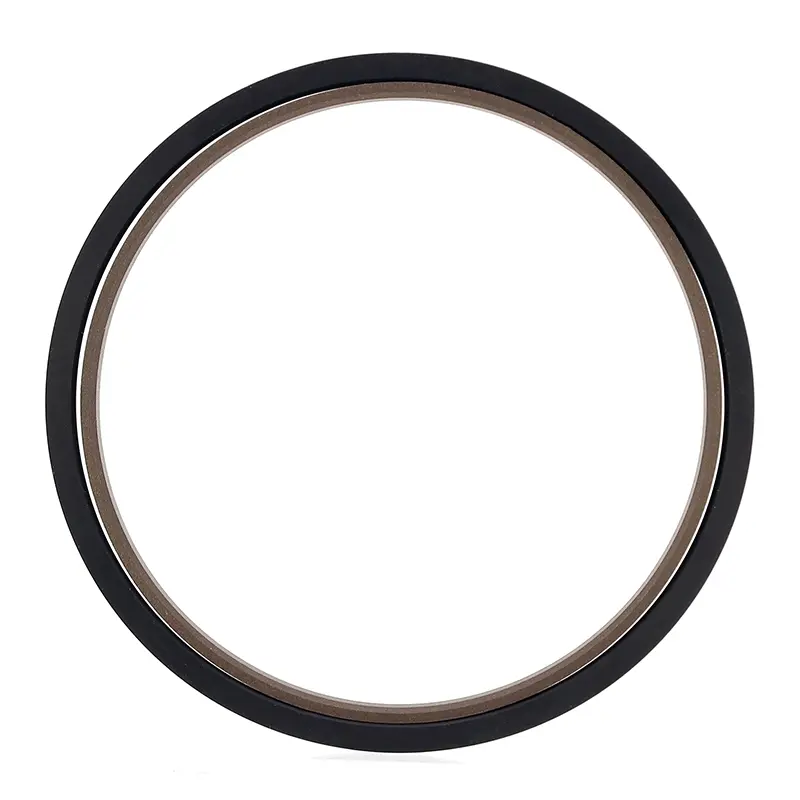

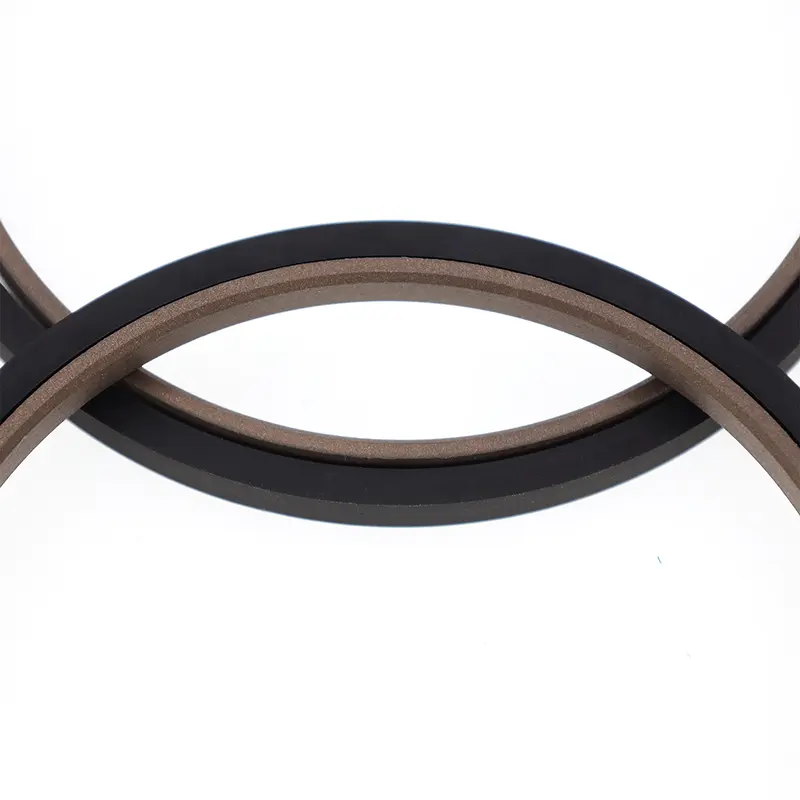

A vedação combinada retangular para hastes de pistão consiste em um anel de vedação retangular preenchido com PTFE e um anel de borracha retangular. É adequado para vedação de pressão bidirecional em aplicações hidráulicas e pneumáticas alternativas. O anel retangular fornece força radial e compensa o desgaste do anel de vedação. Para diâmetros de haste inferiores a 30 mm, um projeto de ranhura dividida (aberta) deve ser usado.
Características:
1. Baixo atrito, baixa resistência inicial, movimento suave, atrito dinâmico e estático igual e sem fluência;
2. Vedação de dupla finalidade para aplicações hidráulicas e pneumáticas, adequada para vedação de pressão bidirecional;
3. Longa vida útil, adequada para lubrificação sem óleo;
4. Design compacto para fácil instalação e manutenção.
Condições operacionais aplicáveis (valores extremos não devem aparecer simultaneamente)
|
Pressão MPa |
Temperatura ℃ |
Velocidade m/s |
Médio |
Folga de extrusão Smáx. |
|
≤40 |
-35~+100 (anel retangular correspondente NBR) |
≤4 |
Óleo hidráulico de base mineral, fluido retardador de chama (HFA/HFB), água, gás, etc. |
0,4 (<25MPA) |
|
-20~+200 (anel retangular correspondente FKM) |
0,2 (<40MPA) |
Seleção de Materiais
1. Materiais retangulares disponíveis: borracha nitrílica R01 (NBR), borracha fluorada RO2 (FKM), etc.
2. Materiais do anel de vedação: PTFE2, PTFE3, PTFE4 (ver descrição do material).
Exemplo de pedido

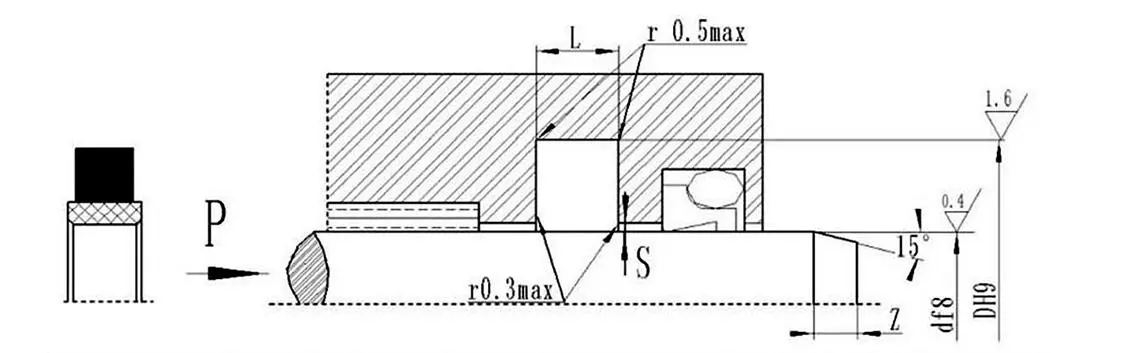

Peça o modelo SPN-d*DL-PTFE3-R01: Diâmetro da haste*Diâmetro inferior da ranhura*Largura da ranhura
Modelo SPN PTFE3 - Código de material de PTFE modificado R01 - Código de material de anel retangular
