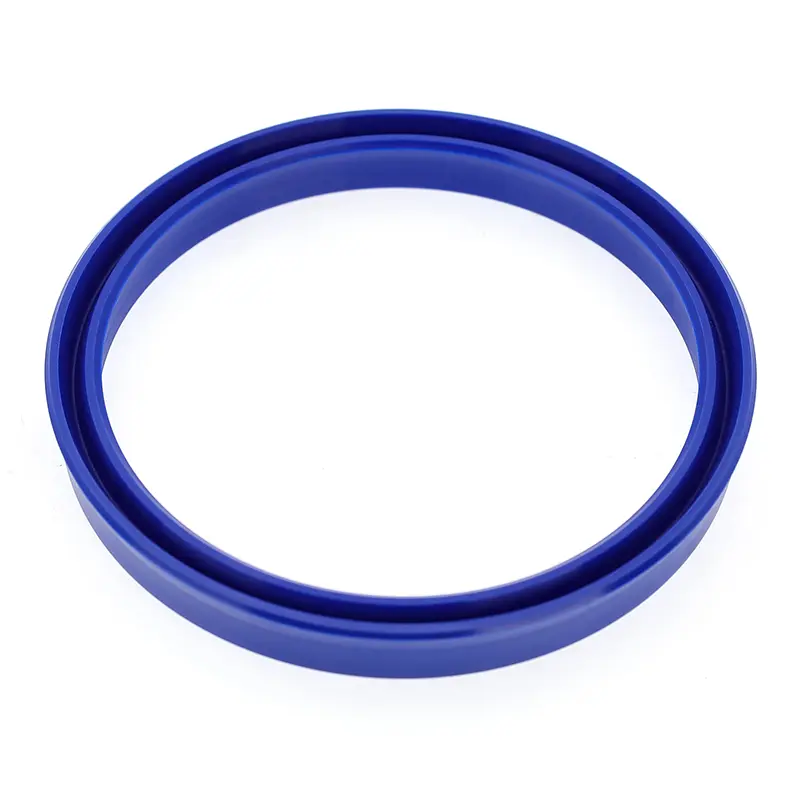

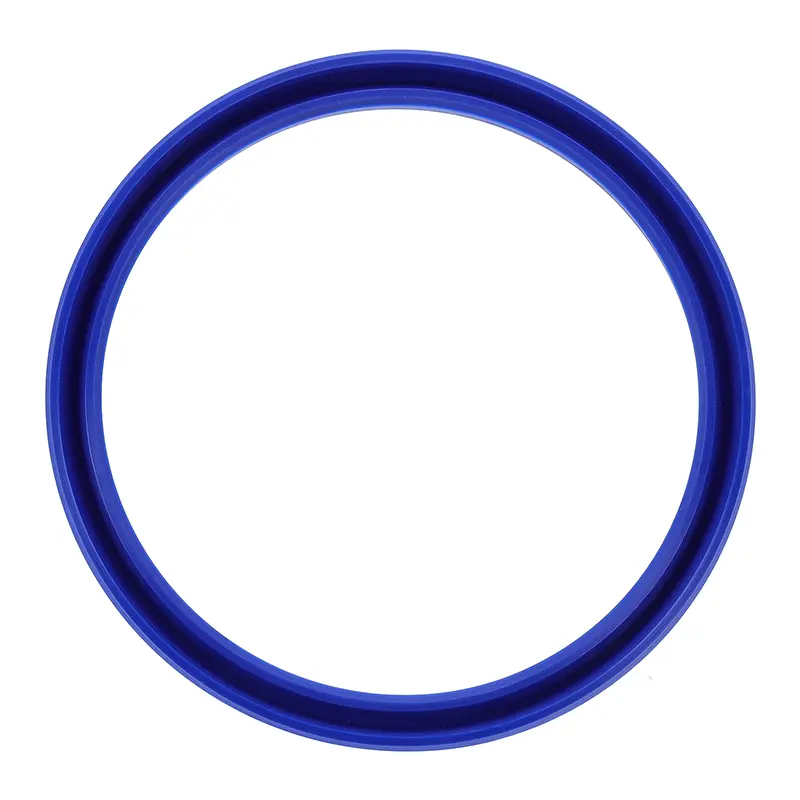

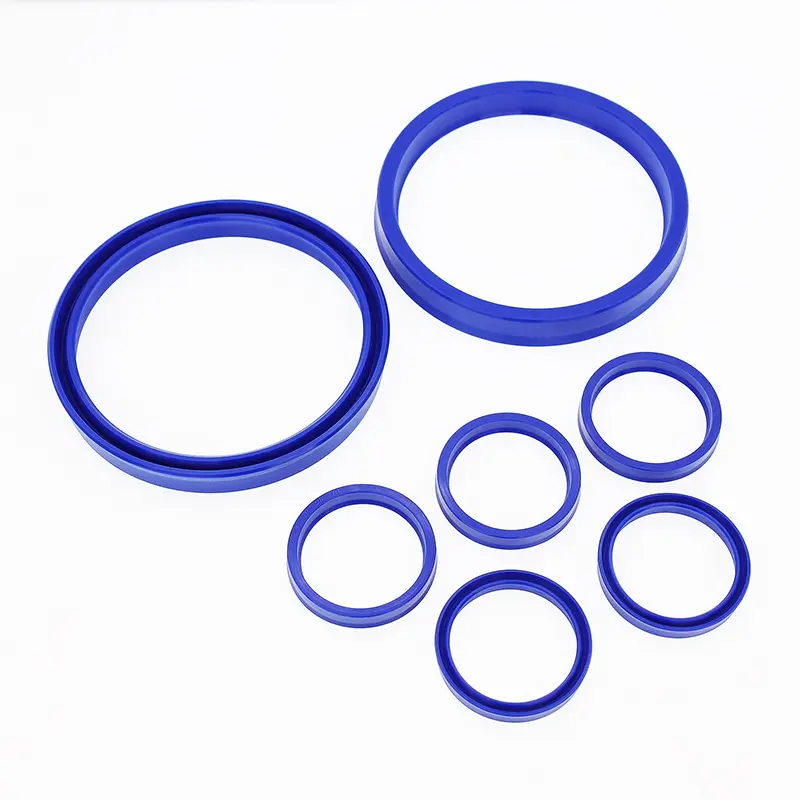

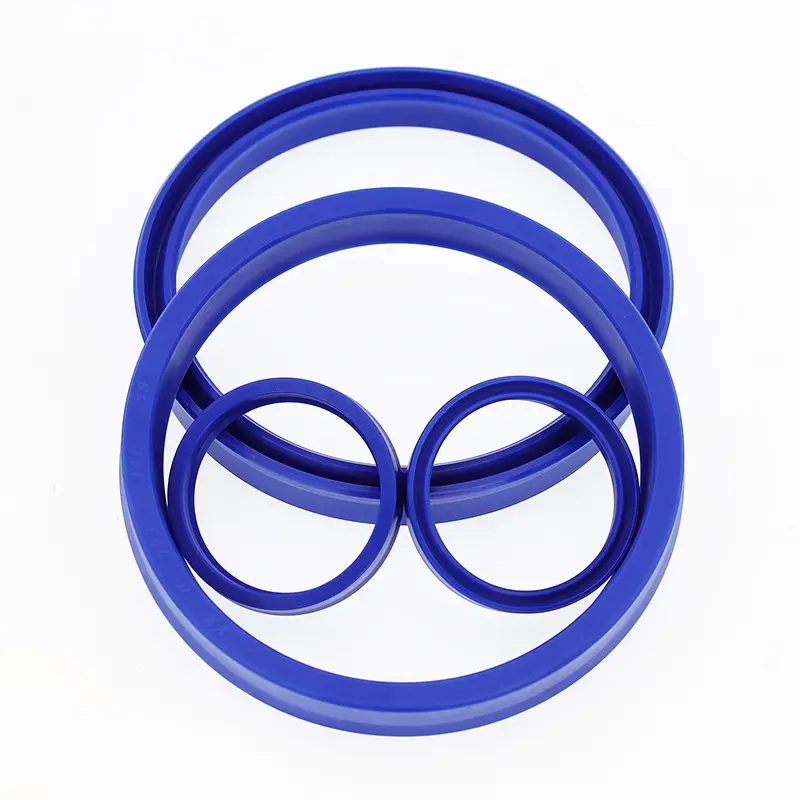

A vedação do eixo RCUR é uma vedação assimétrica projetada para hastes de pistão, adequada para vedação unidirecional em aplicações hidráulicas alternativas, oferecendo excelente desempenho de vedação. Sua ranhura está em conformidade com a norma ISO 5597. Serve como vedação secundária em sistemas de vedação.
Características:
1. Excelente desempenho de vedação estática e dinâmica;
2. Forte capacidade de recuperação de óleo residual em condições dinâmicas;
3. Estrutura simples, fácil instalação e manutenção.
Condições operacionais aplicáveis (valores extremos não devem aparecer simultaneamente)
|
Pressão MPa |
Temperatura ℃ |
Velocidade m/s |
Médio |
|
≤35 |
-30~+100 |
≤0,5 |
Óleo hidráulico, minerais, emulsão, etc. |
Seleção de Materiais
Poliuretano (PU)
Exemplo de pedido
Peça o modelo RCUR 63x73x10 Diâmetro da haste x Diâmetro da ranhura x Altura da vedação

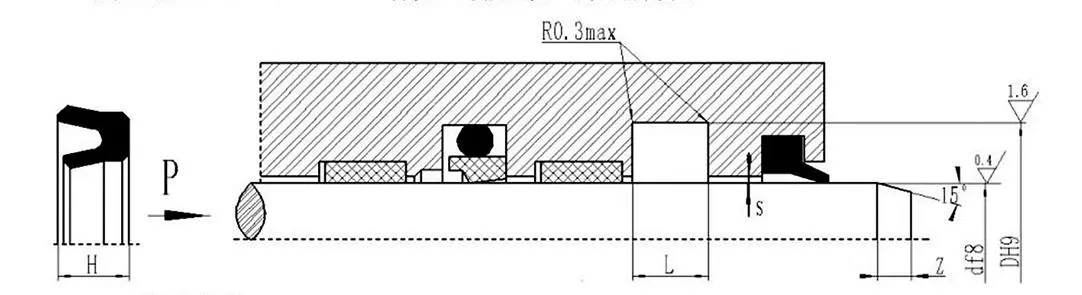

Lacuna de extrusão
|
Pressão/Mpa |
Folga de extrusão Smáx. |
|
|
Diâmetro da haste d≤60mm |
Diâmetro da haste d>60mm |
|
|
≤5 |
0.4 |
0.5 |
|
≤10 |
0.3 |
0.4 |
|
≤20 |
0.2 |
0.3 |
|
≤30 |
0.15 |
0.2 |
|
≤40 |
0.1 |
0.15 |
