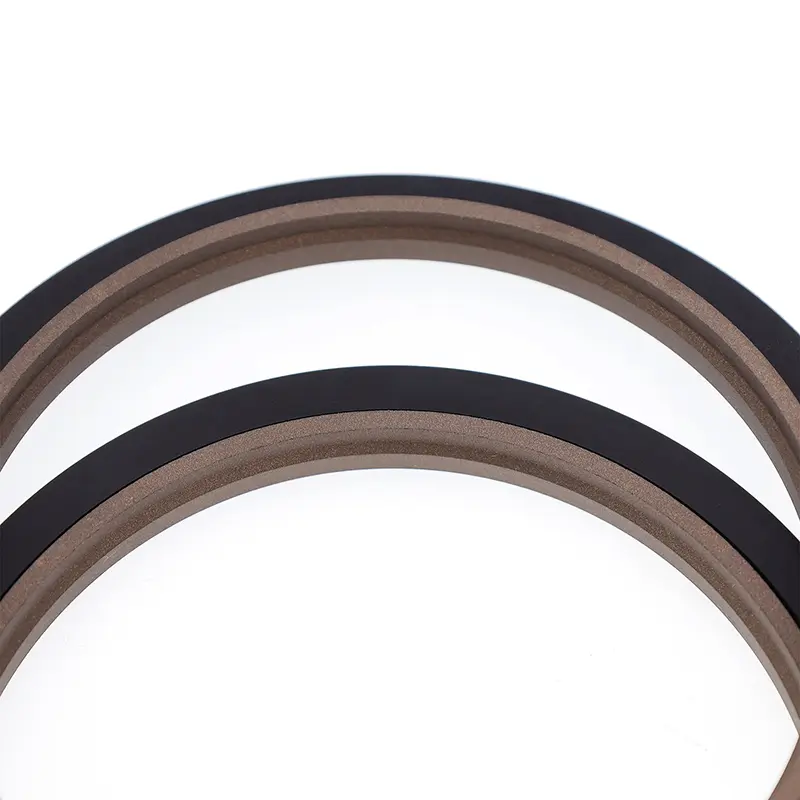

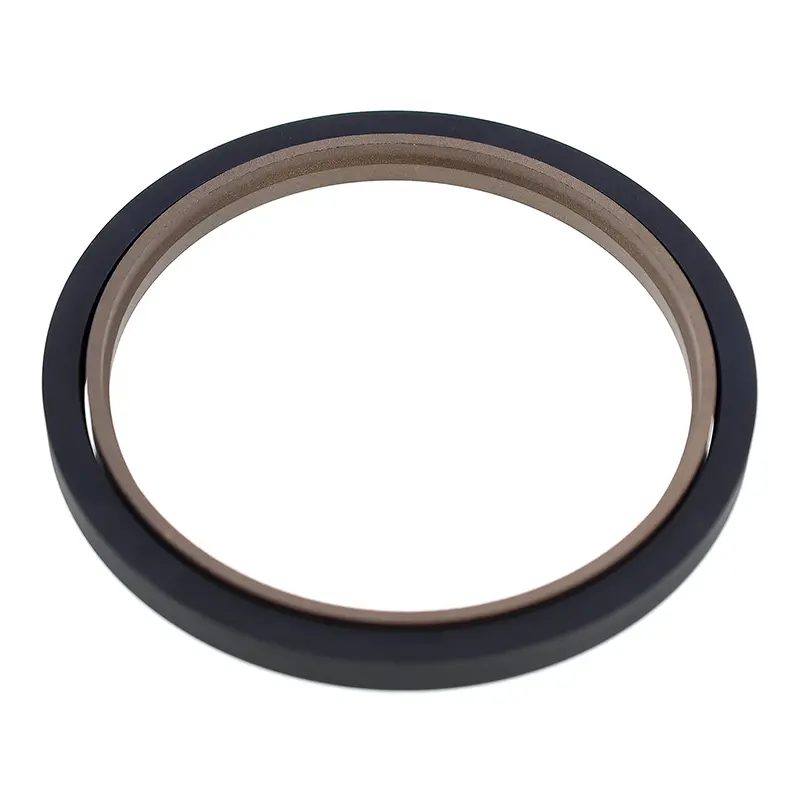

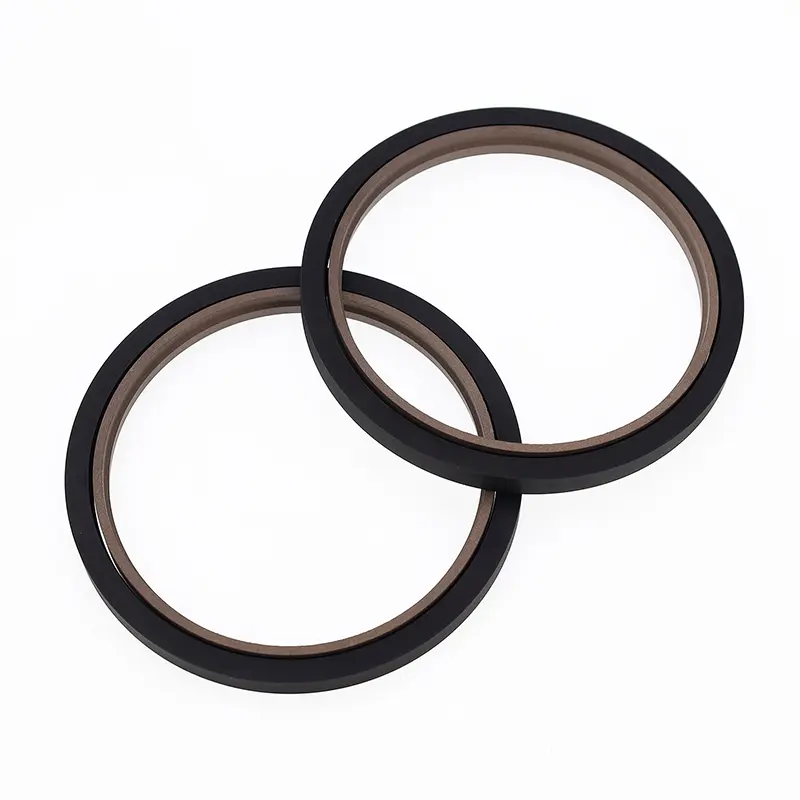

Selo de degrau para serviço pesado

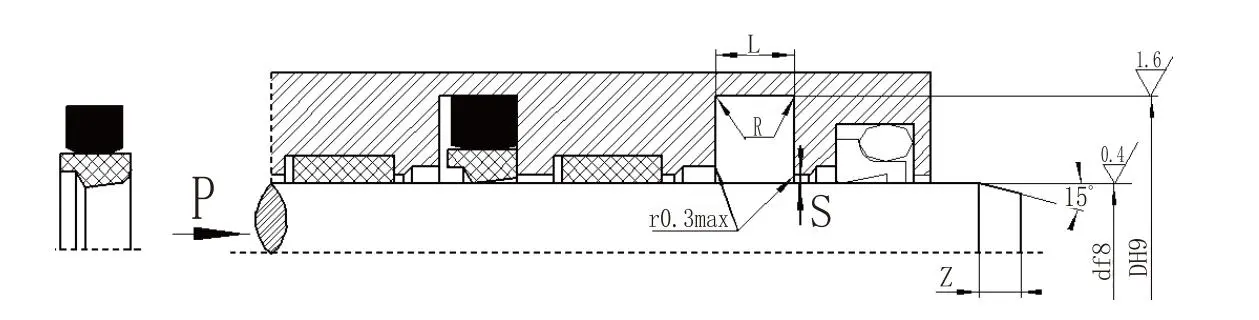

As vedações escalonadas da haste do pistão para serviços pesados ​​(Step Seals) consistem em um anel de vedação escalonado preenchido com PTFE e um anel de borracha retangular. Eles são adequados para vedação de pressão unidirecional em aplicações hidráulicas alternativas. O anel retangular fornece força radial e compensa o desgaste do anel de vedação. Geralmente são usados ​​em conjunto com um anel guia. Ranhuras divididas (abertas) devem ser usadas para diâmetros de haste inferiores a 30 mm. Eles são comumente usados ​​em equipamentos hidráulicos pesados.

Características:

1. Baixo atrito, baixa resistência inicial, movimento suave, atrito dinâmico e estático igual e sem fluência;

2. Estabilidade de alta pressão sob pressão e condições adversas;

3. Longa vida útil, adequada para vedações isentas de óleo;

4. Adequado para vedar meios de baixa viscosidade, como água.

Condições operacionais aplicáveis ​​(valores extremos não devem aparecer simultaneamente)

Seleção de Materiais

1. Materiais de anel retangular disponíveis: borracha nitrílica R01 (NBR), borracha fluorada R02 (FKM), etc.

2. Materiais do anel de vedação: PTFE2, PTFE3, PTFE4, PU, ​​etc.

Exemplo de pedido

Modelo do pedido: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Modelo RO1 - Diâmetro da haste x Diâmetro da ranhura x Largura da ranhura; PTFE3 - Código de Material PTFE Modificado; R01 - Código do Material do Anel Retangular
