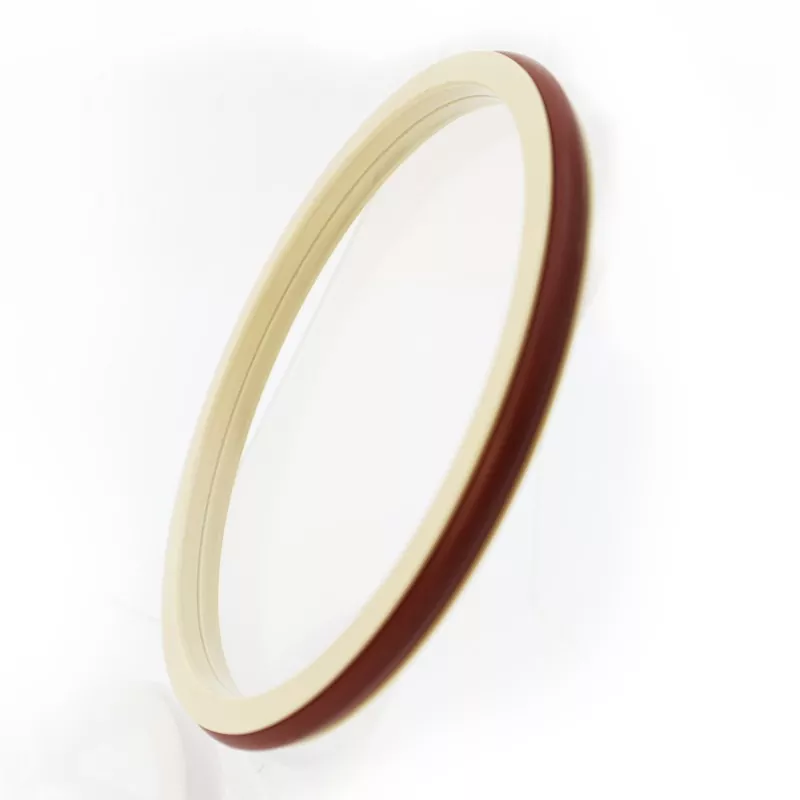

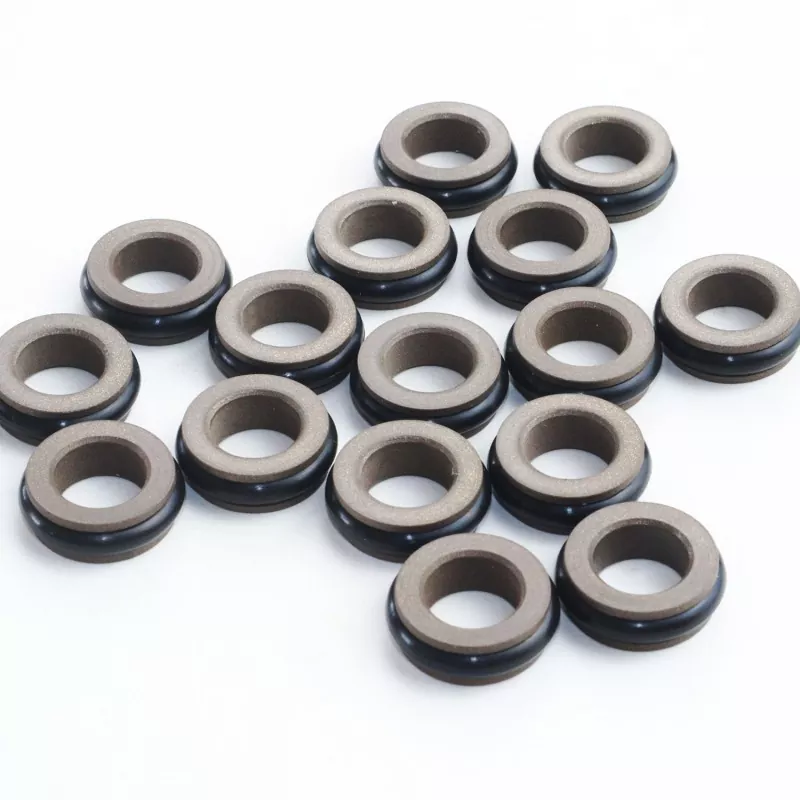

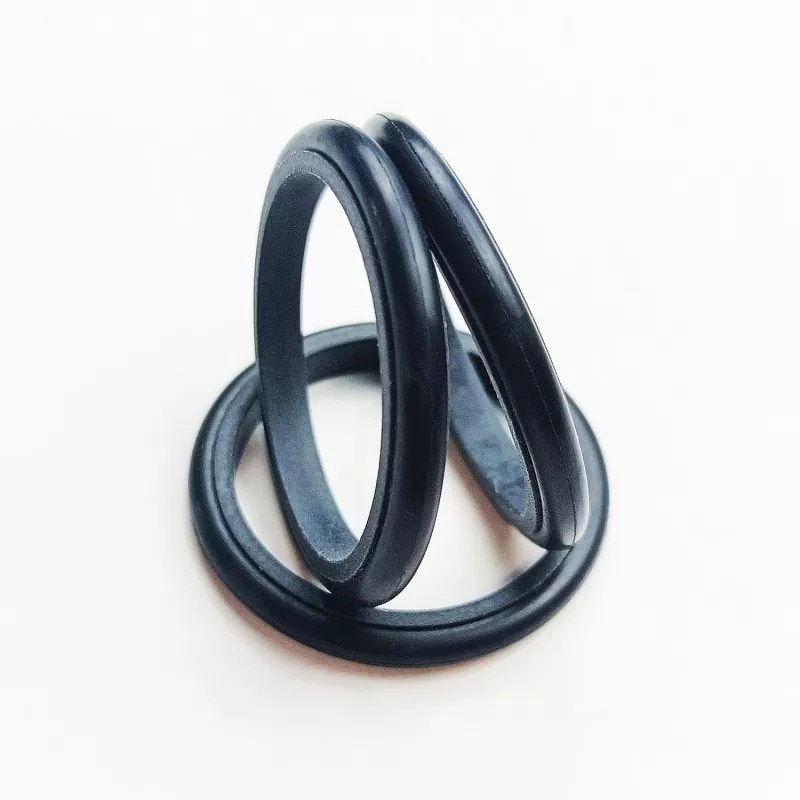

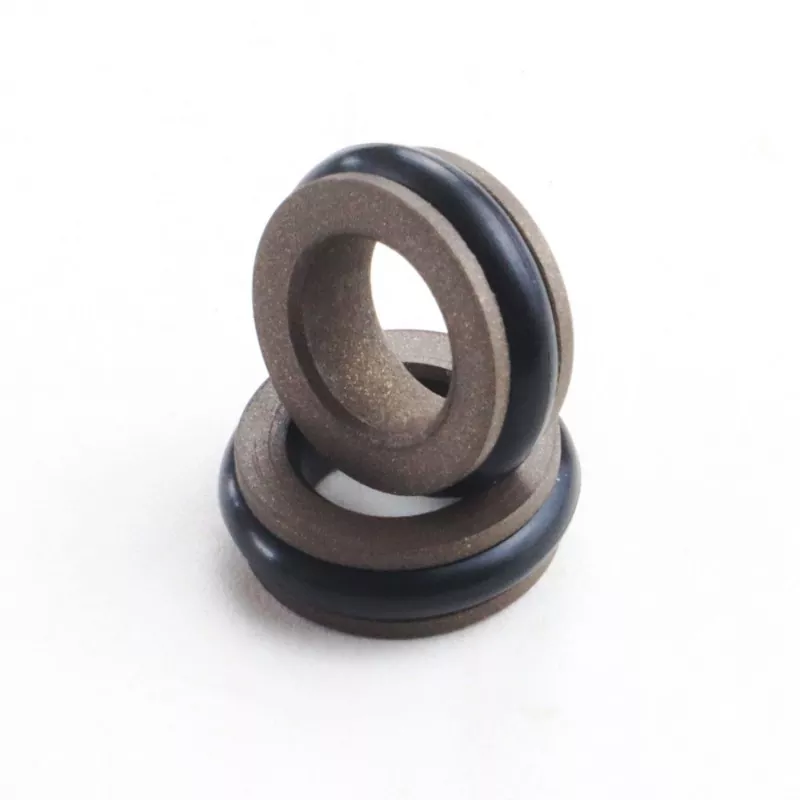

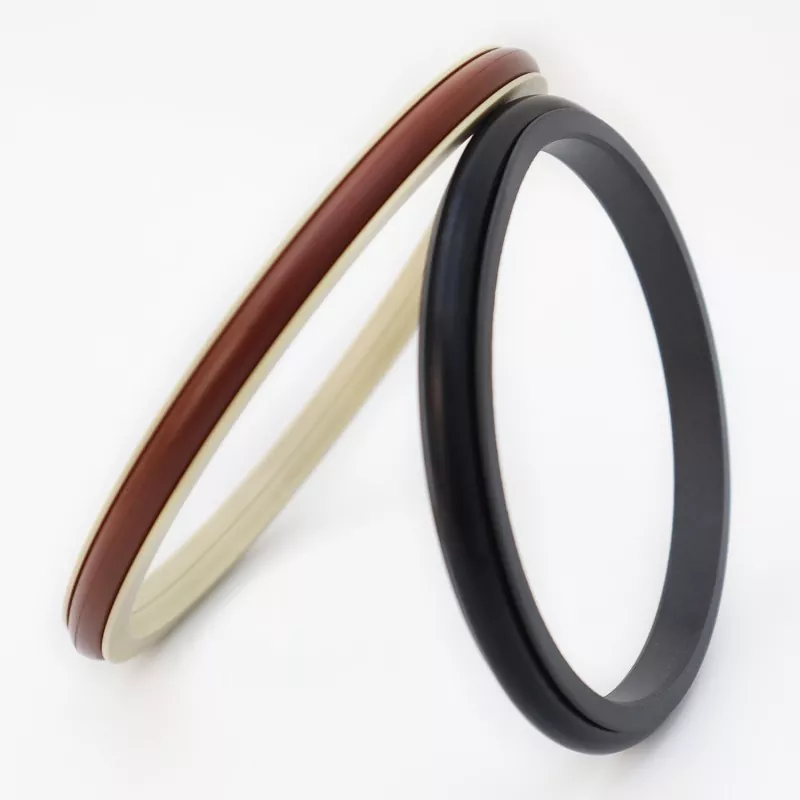

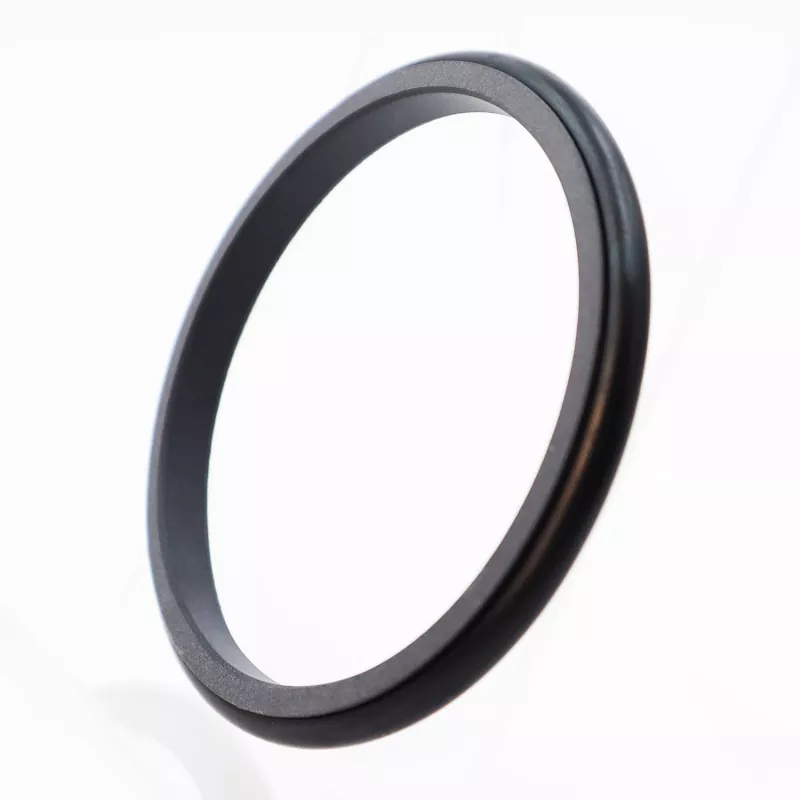

A vedação combinada tipo C consiste em um anel de vedação em forma de C feito de PTFE e seu material compósito e um O-ring. É adequado para vedação de pressão bidirecional em movimentos alternativos hidráulicos e pneumáticos. Está disponível nas séries RC06 e RC07 (compatível com anéis de vedação da série GB1235), dependendo do anel de vedação correspondente. Devido ao design de lábio fino do anel de vedação, ele possui boa capacidade de compensação de seguimento, resultando em excelente desempenho de vedação. A estrutura simétrica da vedação tipo C permite a vedação sob pressão bidirecional.
1. Adequado para aplicações hidráulicas e pneumáticas.
2. Excelente desempenho de vedação para aplicações de alta e baixa pressão.
3. Baixo atrito, baixa resistência inicial, operação suave, atrito dinâmico e estático igual e sem fluência.
4. Longa vida útil; adequado para vedação de lubrificação isenta de óleo.
5. Adequado para vedação de pressão bidirecional.
Valores extremos não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Mídia |
|
≤100 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleo hidráulico, fluidos resistentes ao fogo (HFA/HFB), gás, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Materiais de anel de vedação correspondentes: Borracha de nitrilo butadieno RO1 (NBR), Borracha de fluoreto RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3, outros materiais opcionais incluem PTFE2, PTFE4 e outros materiais de alto desempenho.
Pedido do modelo RC06-80x89,9x9,2-PTFE3—R01
Diâmetro da haste do modelo x Diâmetro da ranhura x Largura da ranhura PTFE3 - Código de material de PTFE modificado R01 Material do anel de vedação
Pode produzir produtos de qualquer tamanho listado na tabela de especificações.
|

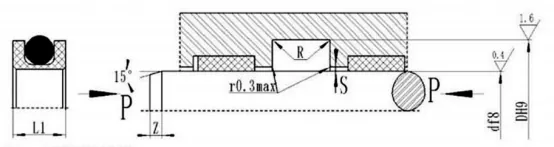

d f8 Padrão RC06 |
d f8 RC06-Q para serviços leves |
d f8 RC06-Z para serviço pesado |
D H9 |
L+0.2 |
L1 |
Rmáx. |
Smáx. |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Observação: 1. Para diâmetros de eixo ≤ 70 mm, são recomendadas vedações de ranhura aberta. Para instalação de vedações de ranhura integrais (fechadas), consulte o guia de instalação.
2. Para pressão > 40MPa, a área da raiz Smax da vedação deve usar uma tolerância de ajuste H8/f8.
O-ring correspondente GB1235 Pode produzir produtos de qualquer tamanho listado na tabela de especificações.
|
Faixa de diâmetro do eixo df8 |
Diâmetro da ranhura D H9 |
Largura da vala L+0,2 |
Altura do selo L1 |
Cantos arredondados Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do anel de vedação d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Exemplo de pedido RC07—80*90,4*9,8-PTFE3-R01
